Корпус Antec Eleven Hundred

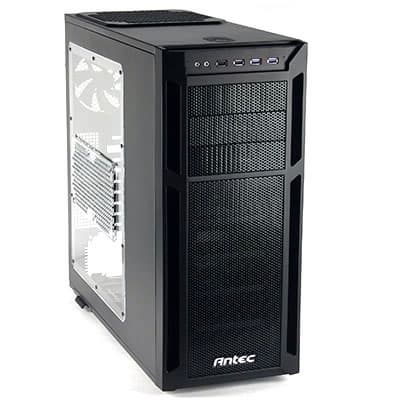

Корпус Antec Eleven Hundred, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продолжаем знакомство с серией корпусов Gamer компании Antec. Ранее мы уже рассказывали о модели One Hundred, а сегодня у нас на тестировании корпус Antec Eleven Hundred, который производитель считает «новым флагманом серии, воплотившим все мечты современного геймера». Попробуем разобраться, как именно представляют себе мечту геймера маркетологи фирмы.

Как обычно, начнем с упаковки. Геймерский корпус, а тем более флагман серии, просто не может поставляться в скучной коробке из дешевого картона — и действительно, коробка очень хорошо оформлена: с трех сторон мы видим крупные фотографии корпуса в разных ракурсах, а с четвертой имеется настоящий иллюстированный экскурс в особенности корпуса. Как и в прошлый раз, в нашем экземпляре не было пояснений на русском языке, но для тех, кто не силен в иноземных языках, подробные сведения имеются в русскоязычном разделе официального сайта.

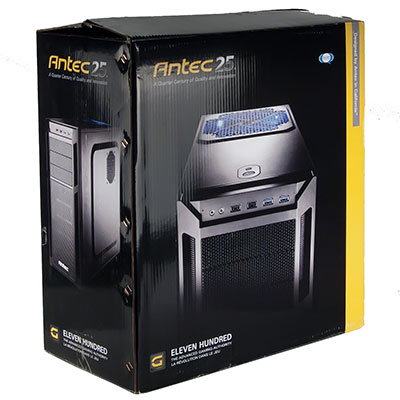

Корпус Antec Eleven Hundred, упаковка

Надо сказать, что веб-дизайнеры фирмы явно поработали с этим разделом — в частности, убрали невнятные переводы рекламных слоганов. Конечно, совсем без недочетов не обошлось: есть впечатление, что переводом занимался не специалист в области компьютерных корпусов — чем иначе можно объяснить фразы типа «увеличенная шахта для удобства установки вентиляторов процессора»? В англоязычном разделе сказано понятнее: Enlarged CPU Cutout — мы первый раз видим, чтобы вырез в подложке для системной платы в месте установки процессора называли «шахтой». К тому же и иллюстраций, поясняющих особенности корпуса, на англоязычных страницах больше, поэтому тем, кто не забыл хотя бы школьный курс английского, рекомендуем посещать именно этот раздел.

Желающие могут скачать руководство пользователя, в том числе и на русском языке. Конечно, человек, собравший хотя бы пару компьютеров, вполне обойдется без этого мануала, но сам факт наличия такого описания свидетельствует об уважении к закону о защите прав потребителей.

Чтобы закончить с упаковкой, отметим: коробка хоть и не очень тяжелая, но довольно большая, а каких-либо удобств для переноски не предусмотрено — ни ручки, ни вырезов по бокам, — и потому носить ее неудобно.

Цвет корпуса упоминается только один: черный, внутри и снаружи. Качество окраски вполне на уровне, пластиковые детали прокрашены в массе. Все поверхности матовые, а металлические к тому же с легким эффектом шагрени — значит, отпечатки рук будут не так заметны.

Чтобы подчеркнуть геймерский статус, в левой боковой стенке сделано большое окно, закрытое прозрачным оргстеклом. Каких-либо других дизайнерских изысков нет — в отличие от One Hundred, эта модель лишилась даже лотка на верхней панели, в который можно было положить подключаемые с помощью кабелей USB-устройства.

Компоновка

Antec Eleven Hundred — однообъемный miditower с нижним расположением блока питания. На этот раз возможна установка БП вентилятором как вверх, так и вниз. Варианты поставки с блоком питания не упомянуты, есть только рекомендации использовать тот или иной БП Antec. Слотов для 5,25-дюймовых устройств три, все с выходом на переднюю панель. А вот отсек для установки 3,5-дюймового устройства с выходом наружу отсутствует.

Корзина для жестких дисков поперечная, на шесть посадочных мест для 3,5-дюймовых устройств. Не забыты и 2,5-дюймовые накопители, для которых есть два места в верхней части корзины.

В корпус можно устанавливать материнские платы вплоть до формата XL-ATX, который подразумевает большое количество слотов расширения, и на задней панели мы видим 9 прорезей, закрытых заглушками. Максимальная длина видеокарт, включая разъем дополнительного питания — 330 мм, т. е. в этом плане простор заметно больший, чем в One Hunred.

В комплекте, помимо крепежа, есть листовка с кратким описанием продукта на нескольких языках, включая русский, и шесть одноразовых стяжек для кабелей.

Конструкция

Размеры корпуса — 525×231×546 мм (В×Ш×Г, включая выступающие элементы), вес — 9 кг (в упаковке — 11 кг).

Шасси и боковые стенки изготовлены из стали толщиной 0,7 мм, причем жесткость конструкции увеличена с помощью штампованного «рельефа».

Ножки корпуса круглые, сделаны из твердого пластика, амортизирующая способность которого весьма сомнительна.

Б́ольшая часть передней панели имеет перфорацию: нижние две трети закрыты декоративной пластиной из металлической сетки, а выше расположены заглушки 5-дюймовых слотов с такой же сеткой.

По бокам имеются глубокие и довольно широкие вертикальные прорези, которые зрительно придают стройность корпусу немалой ширины.

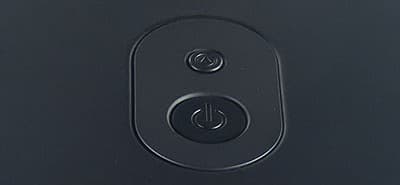

Кнопки Power и Reset расположены в передней части металлической верхней панели. Естественно, первая из них побольше, чтобы было удобнее пользоваться, а размер второй подобран так, чтобы снизить вероятность срабатывания от случайного касания. Свободный ход у обеих кнопок довольно большой, люфты незначительные, а срабатывание четкое.

Корпус Antec Eleven Hundred, кнопки

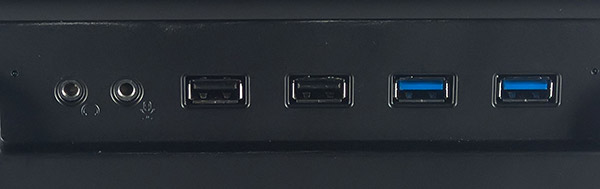

Разъемы и индикаторы расположились одним горизонтальным рядом в верхней части лицевой панели. Слева направо: индикатор активности HDD (синий), два аудиоразъема, два порта USB 2.0 и два USB 3.0, индикатор включения (тоже синий). Разъемы USB ориентированы горизонтально, а не вертикально, как в One Hundred, к тому же зазор между ними меньше (12 мм против 14); конечно, и в этом случае можно одновременно подключать достаточно габаритные устройства, но в ранее рассмотренной модели с этим дело обстояло лучше.

Корпус Antec Eleven Hundred, разъемы

Такое расположение органов управления и разъемов будет удобно и при настольном, и при напольном расположении компьютера. Однако, как часто бывает, при расположении под столом или в нише ставится под вопрос целесообразность подсветки верхнего вентилятора.

Система вентиляции

В штатное оснащение корпуса входят лишь два вентилятора, оба вытяжные: 200 мм на верхней панели и 120 мм на задней стенке шасси. Верхний вентилятор выполнен по технологии Antec TriCool™ и имеет подсветку четырьмя синими светодиодами. В модели One Hundred мы уже видели вентиляторы TwoCool™, скорость вращения которых можно было регулировать двухпозиционным переключателем «Low–High» на задней панели шасси. Можно было ожидать увидеть трехпозиционные переключатели «Low–Medium–High» для TriCool™, однако на задней панели есть лишь места для установки трех таких переключателей: одно помечено «Top», еще два имеют общую пометку «Rear».

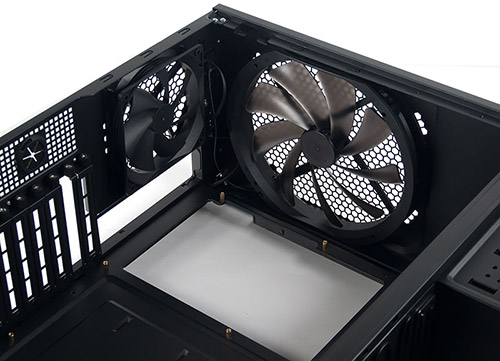

Корпус Antec Eleven Hundred, вентиляторы

Однако один выключатель все же имеется: он позволяет отключать подсветку верхнего вентилятора, причем по отдельному кабелю. Конечно, удобным такое расположение не назовешь, к тому же его движок вновь сделан заподлицо с панелью, но включение и выключение подсветки вряд ли будут делать часто.

Оба вентилятора имеют трехпроводное подключение с трехконтактными разъемами. Подключать их можно как к соответствующим коннекторам системной платы (вот только длина кабелей очень мала, особенно у заднего вентилятора), так и к блоку питания с помощью закрепленной изнутри на задней панели небольшой кросс-платы с четырьмя трехконтактными разъемами и одним периферийным коннектором («Molex») — т. е. к этой плате, помимо штатных, можно подключить еще два вентилятора.

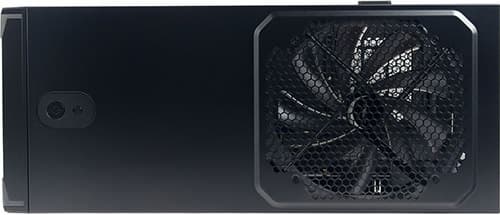

Корпус Antec Eleven Hundred, вид сверху

А вот для модернизации системы вентиляции владельцу корпуса предоставлены самые широкие возможности: можно поставить еще семь 120-миллиметровых вентиляторов. Причем один из них — в довольно необычном месте: на правой боковой стенке напротив выреза в подложке для системной платы — как раз там, где будет располагаться пластина-супинатор («бэкплейт») процессорного сокета; для этого вентилятора в комплекте есть крепежные саморезы.

Еще четыре вентилятора размещаются вполне привычно: два на лицевой панели шасси — для охлаждения дисков в корзине (крепление длинными винтами из комплекта), еще два крепятся к прозрачному окну на левой боковой стенке в месте размещения видеокарт (крепление специальными саморезами с широкой шляпкой, тоже из комплекта).

Места еще для двух вентиляторов можно назвать спорными: они находятся на внутренней стенке корзины для HDD, одно под другим. Трудно сказать, как именно конструкторы представляли себе назначение этих вентиляторов: то ли для дополнительного охлаждения видеокарт (верхний вентилятор как раз приходится напротив них), то ли для дисков, то ли оба варианта сразу. Однако нужно учитывать следующее: при установке видеокарт верхний вентилятор сократит их максимально возможную длину, да к тому же надо будет принять меры, чтобы провода дополнительного питания видеокарты не попадали в вентилятор. Крепление — с помощью плоских пластиковых зажимов, рассчитанных на вентиляторы толщиной 24 мм, поэтому сэкономить немножко места для видеокарты, установив тонкий вентилятор, просто не получится.

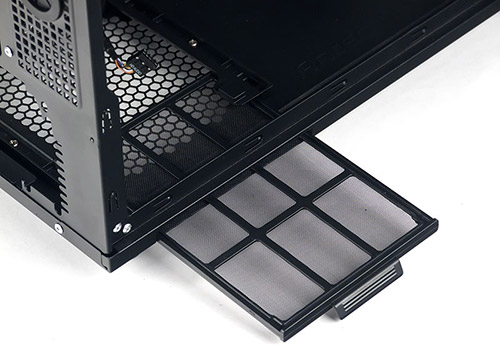

Систему фильтрации можно назвать продвинутой лишь в сравнении с моделью One Hundred, где ее не было вовсе. Не считая поролоновых вкладышей в сетчатых заглушках 5-дюймовых слотов, есть два фильтра, оба в виде капроновой сетки на пластиковой рамке. Один расположен в днище шасси на месте установки блока питания, он легко извлекается снаружи без вскрытия корпуса. Второй закрывает места установки передних опциональных вентиляторов, и для его обслуживания надо будет снимать лицевую панель. Однако по краям лицевой панели имеются вертикальные углубления, открывающиеся внутрь корпуса, есть и прорезь в нижней части панели для захвата рукой при снятии — через них будет происходить подсос неочищенного воздуха, и потому эффективность лицевого фильтра очень сомнительна.

Корпус Antec Eleven Hundred, съемный фильтр

Все прочие места установки вентиляторов фильтров вообще не имеют.

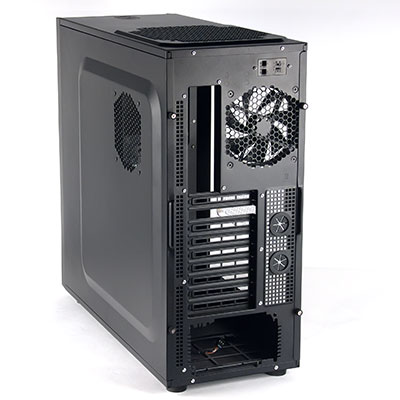

Но, конечно, не обошлось без отверстий для жидкостной системы охлаждения на задней стенке шасси, закрытых резиновыми заглушками.

Корпус Antec Eleven Hundred, вид сзади

Из дополнительных вентиляционных отверстий упомянем решетку на задней стенке шасси в районе плат расширения.

Сборка системного блока

Крепление боковых крышек — гильотинного типа, с фиксацией парами винтов с пластиковыми накатными головками. Снимаются и устанавливаются эти крышки без перекосов и особых усилий, но для облегчения снятия на задних торцах крышек имеются штампованные выступы.

Шесть латунных шестигранных стоек для материнской платы уже установлены, еще четыре есть в комплекте крепежа. Заглушка в отверстии на задней панели для портов ввода-вывода матплаты отсутствует. В прорезях для плат расширения заглушки многоразовые, крепятся винтами с пластиковыми накатными головками; для удобства работы отверткой в ребре шасси имеется вырез.

В подложке материнской платы имеется очень большое окно (практически на всю матплату), которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы. От верхнего края платы до «потолочного» вентилятора остается около 3 см свободного пространства, что позволит устанавливать практически любые системы охлаждения процессоров.

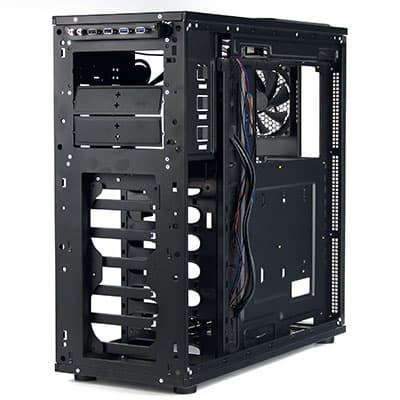

Корпус Antec Eleven Hundred, шасси

Четыре прямоугольных отверстия с резиновыми уплотнителями в подложке предназначены для прокладки кабелей, есть и штампованные ушки для их фиксации стяжками из комплекта. Еще два отверстия (поменьше) почти у самой верхней крышки уплотнителей не имеют.

Хотя различные отверстия занимают почти половину площади подложки, ее сложный штампованный рельеф предотвратил сильное снижение жесткости.

Чтобы пучки кабелей не мешали закрыть правую крышку, в ней предусмотрен неглубокий штампованный выступ, занимающий большую часть ее площади. Он к тому же позволит установливать напротив процессорного сокета вентиляторы не только малой толщины.

Кабели от фронтальных разъемов экранированы, подключаются монолитными коннекторами (для аудио есть только HD Audio, для обоих портов USB 3.0 использован единый коннектор для подключения к внутреннему разъему системной платы). Поскольку разъемы, кнопки и индикаторы закреплены на шасси, их кабели не мешают снятию лицевой панели, а длина кабелей вполне достаточна для прокладки их за подложкой системной платы.

Лицевая панель крепится шестью пластиковыми защелками и снимается достаточно легко. Снятие заглушек 5-дюймовых слотов и лицевого фильтра также не составляет проблемы. А вот все три окна в шасси для 5-дюймовых устройств имеют металлические заглушки, которые придется выламывать. Блок питания, как было сказано выше, можно располагать вентилятором вверх или вниз, причем как до, так и после установки системной платы. Крепится он непосредственно к задней панели, без всяких дополнительных рамок, амортизирующих прокладок также нет.

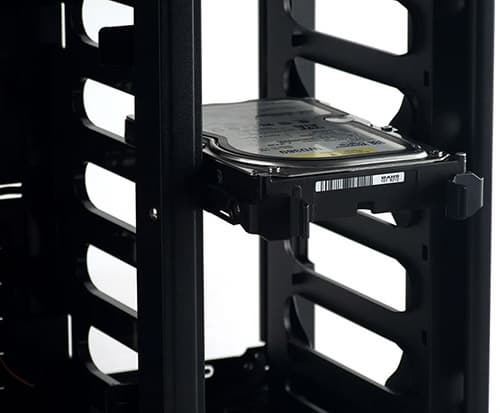

Для установки 3,5-дюймовых жестких дисков сначала нужно закрепить на них салазки — узкие пластиковые полосы, на одном конце которых находятся ручка и защелка. Крепятся они к дискам с помощью штифтов, а для амортизации предусмотрены тонкие силиконовые прокладки. Конечно, теплового контакта между корпусом диска и шасси при этом не будет, и для улучшения теплового режима дисков надо ставить один или два фронтальных вентилятора: большие прорези в стенках корзины обеспечат нормальную циркуляцию воздуха, а использованная в конструкции форма салазок оставляет открытым практически весь диск — и сверху, и снизу.

Корпус Antec Eleven Hundred, установка дисков

Диски на салазках отлично фиксируются в корзине, и потому дополнительное винтовое крепление не предусмотрено. Салазок в комплекте достаточно для установки всех шести HDD.

Каждый из двух 2,5-дюймовых накопителей, SSD или HDD, крепится винтом с одной стороны; благодаря пружинящим выступам в стенках отсека и с учетом малого веса самого накопителя, этого вполне достаточно для надежной фиксации.

Все диски надо устанавливать разъемами направо, тогда идущие от них кабели можно будет спрятать за подложкой системной платы. Для 3,5-дюймовых HDD справа остается достаточно места, чтобы можно было использовать интерфейсные кабели как с прямым, так и с Г-образным разъемом.

Оптические накопители крепятся специальными защелками, расположенными слева, и дополнительно фиксируются пружинящими выступами на правой стенке отсека. Нельзя сказать, что ODD при этом «сидят как влитые»: некоторый люфт всё же наблюдается, а дополнительное крепление винтом хоть и возможно, но с той же стороны, где установлены защелки.

Риск повреждения рук сборщика невелик — почти все кромки шасси либо завальцованы, либо немного скруглены.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Система охлаждения корпуса без проблем справляется с достаточно мощными конфигурациями, ее эффективность находится на весьма хорошем уровне с учетом наличия всего двух вентиляторов и вполне умеренного уровня шума. Система достаточно хорошо сбалансирована, что подтверждается фактом увеличения температуры всех компонентов при снижении ее производительности, но вместе с тем имеет достаточно большой запас по производительности, так как температура компонентов возрастает не слишком значительно, а скорость вращения вентилятора процессорного кулера практически не изменяется. Стоит отметить отличное охлаждение жесткого диска.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

При работе на максимальных оборотах шум от системы вентиляции чуть выше среднетипичного уровня в жилых помещениях в дневное время суток, его значение находится на уровне 38 дБА в точке измерения. Источник с таким уровнем шума будет не слишком заметен в жилом помещении в дневное время и будет хорошо заметен в ночное время суток; в офисном помещении уровень фонового шума обычно выше, поэтому и заметность подобного источника шума будет гораздо меньше. При настольном размещении работать за системным блоком с таким уровнем шума будет умеренно комфортно.

На минимальных оборотах шум от системы вентиляции заметно снижается, фактически он опускается ниже среднетипичного уровня в жилом помещении в дневное время суток и приближается к уровню шума в ночное время суток. Тем не менее, и в таком режиме полностью бесшумной система вентиляции корпуса не является. При условии настольного размещения работать долгое время за системным блоком с таким уровнем шума вполне комфортно.

К сожалению, в предоставленном нам экземпляре корпуса верхний вентилятор имел небольшой дефект подшипника, проявлявшийся в виде биений (среднечастотного стука) на любых частотах вращения. Комплектные вентиляторы в компьютерных корпусах часто имеют подобный дефект, поэтому удивляться тут не приходится.

Акустическая эргономика корпуса в целом находится на удовлетворительном уровне, если оценивать штатную комплектацию и работу «из коробки». Если оценивать акустическую эргономику при работе от внешнего контроллера, то тут уже все намного лучше, особенно с учетом того факта, что перед нами одно из геймерских решений, требования к акустической эргономике которых относительно мягкие. В отличие от ранее протестированных корпусов Antec, которые имели только четырехконтактный периферийный разъем для подключения вентиляторов, данная модель оснащена вентиляторами с трехконтактными разъемами, что вроде бы позволяет подключить их к системной плате для автоматического управления их скоростью вращения, но, к сожалению, в подавляющем большинстве компьютеров сделать это будет невозможно, так как провода от корпуса вентилятора до разъема очень короткие. Зато есть встроенный адаптер для питания четырех вентиляторов от «молекса», до которого провода дотягиваются. Зачем так сделали в совсем не бюджетном корпусе — загадка.

Оценка потребительских качеств

Сложно назвать потребительские качества данного корпуса потрясающими или хотя бы выдающимися из общей массы аналогов. Если сравнить данную модель с Antec One Hundred, то можно выделить несколько моментов: существенно б́ольшие габариты и внутренний объем Eleven Hundred, лучше пластик, другой отсек для жестких дисков, в который диски устанавливаются через амортизирующие прокладки, а также более толстая сталь и более высокая жесткость на кручение корпуса. Пожалуй, других серьезных отличий нет, да и большинство перечисленных нельзя назвать радикальными.

Если сравнить объем корпусов, то отличие — в 1,43 раза, по массе — в 1,3 раза. На момент написания обзора стоимость корпусов различалась в 2 раза, но есть определенная динамика снижения стоимости Eleven Hundred, так как это новинка.

Сравнение с младшей моделью взято не с потолка, как может показаться на первый взгляд. При детальном знакомстве выясняется, что старшая модель имеет не так много отличий, помимо размеров, от младшей. Приятных мелочей тут также минимум: нет ни резиновых ножек, ни верхнего фильтра, ни внешнего дока для дисков. С вентиляторами тоже есть проблема, но уже другая.

Внутри корпуса достаточно удобно манипулировать, неплохо приспособлен он и для частой смены комплектующих. Внешний вид корпуса достойный, особенно если не видно боковое окно и подсветку вентилятора. Охлаждение — эффективное, с умеренным уровнем шума в штатном режиме работы. Корпус может достаточно хорошо себя проявить при использовании в импровизированной рабочей станции и файловом сервере, если к ним не предъявляются серьезные требования с точки зрения акустической эргономики. Правда, за 150 долларов сейчас есть много других вариантов у различных производителей.

Позиционирование и выводы

Конструкция корпуса Antec Eleven Hundred более совершенна и удобна, чем ранее рассмотренного One Hundred. Однако на роль корпуса для домашнего игрового компьютера в штатной комплектации этот образец подходит не очень. Конечно, найдутся энтузиасты, которые будут рады возможности дооснастить корпус вентиляторами по своему вкусу — для этого имеются широкие возможности, включая место для вентилятора с обратной стороны процессорного сокета, что встречается редко. Однако стоимость при этом заметно возрастет, и не исключено, что взоры такой категории покупателей обратятся к другим моделям. К тому же недостатки системы фильтрации исправить гораздо сложнее, а самодеятельность в этом плане вряд ли кому-то будет интересна.

Как и в случае с One Hundred, дизайн Eleven Hundred не привлечет взгляд любителя вычурных форм — такая внешность больше подойдет компьютеру руководителя или импровизированной рабочей станции. А с учетом того, что цена данной модели вполне «геймерская» (вдвое больше, чем у «младшего брата»), вряд ли найдется много желающих делать на ее основе рабочие компьютеры.

Положительный момент — наличие четырех удобно расположенных и скомпонованных портов USB, два из которых — USB 3.0. Правда, при такой цене потребитель вправе рассчитывать еще и на наличие порта eSATA.

Еще один момент, достойный похвалы — система крепления жестких дисков с удобными и надежными салазками для 3,5-дюймовых накопителей и возможностью установки двух 2,5-дюймовых HDD или SSD.

Хорошо сделано крепление боковых стенок: снимать и устанавливать их удобно.

Отсутствие системы управления вентиляторами в Eleven Hundred однозначно хвалить или осуждать сложно, но в случае с обозреваемым корпусом такое решение выглядит более разумным, чем применение примитивного и неудачно расположенного контроллера, как в One Hundred.

Другой спорный момент — отсутствие возможности установки 3,5-дюймовых устройств с выходом на лицевую панель. Конечно, далеко не каждому владельцу компьютера нужны подобные устройства, но при наличии трех 5-дюймовых слотов можно было предусмотреть хотя бы заглушку на 3,5″ в одном из них.

Система фильтрации присуствует, но у инженеров Antec есть поле для деятельности по её доработке в будущих моделях, ибо особого смысла в двух имеющихся фильтрах мы не увидели: от пыли они будут спасать лишь в очень малой степени, особенно при установке дополнительных вентиляторов.



Средняя текущая цена (количество предложений)
Корпус Antec Eleven Hundred
$135(на 11.01.16)


Корпус Antec Eleven Hundred предоставлен на тестирование производителем
