Корпус Antec One Hundred: вариант «бюджетный-лайт»

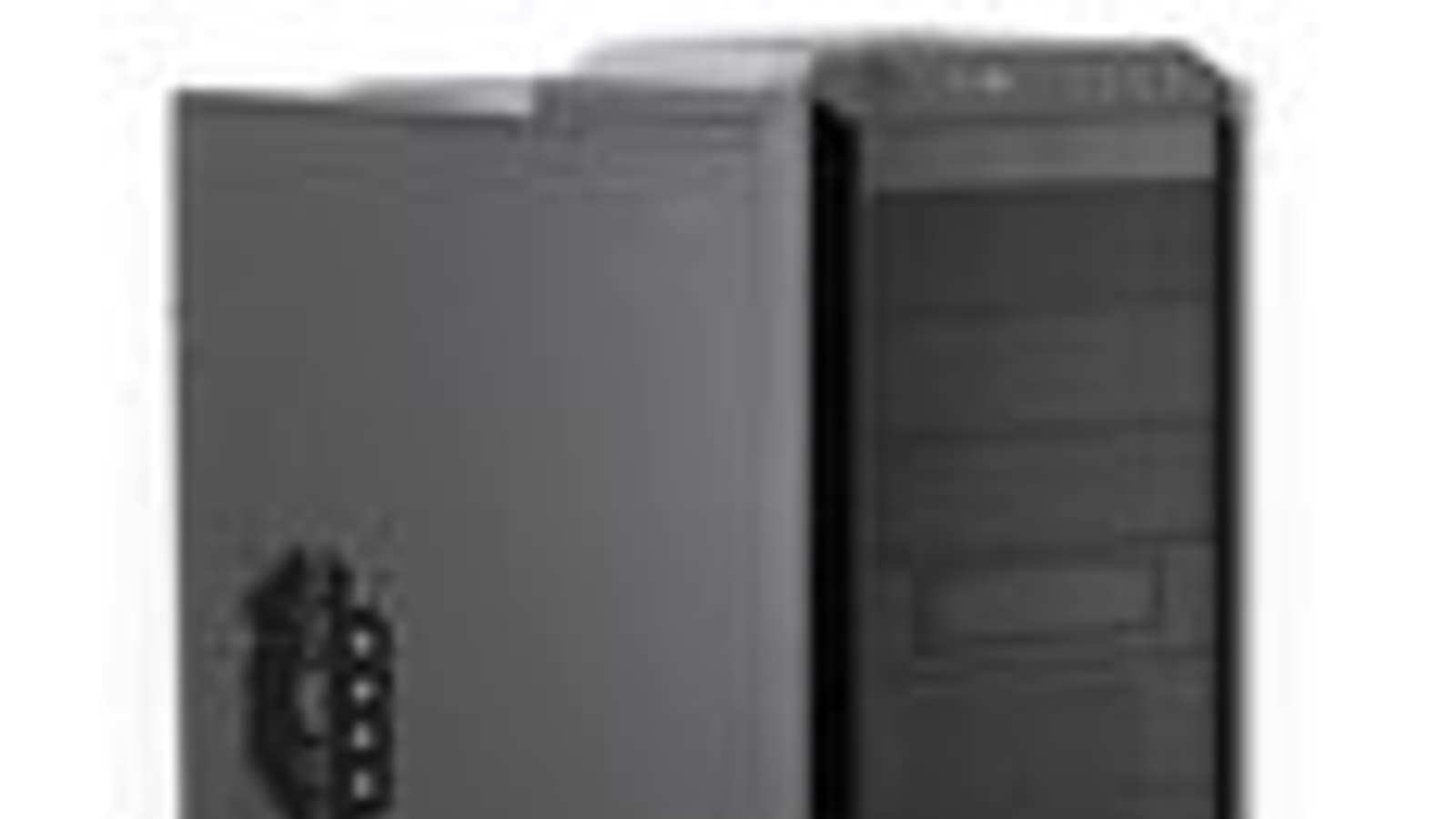

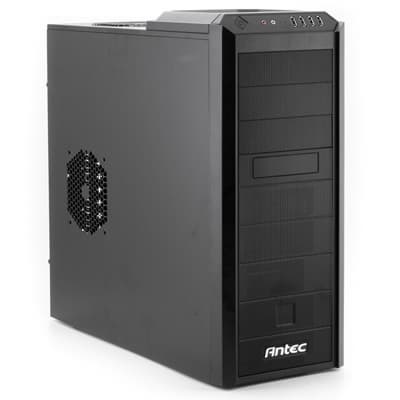

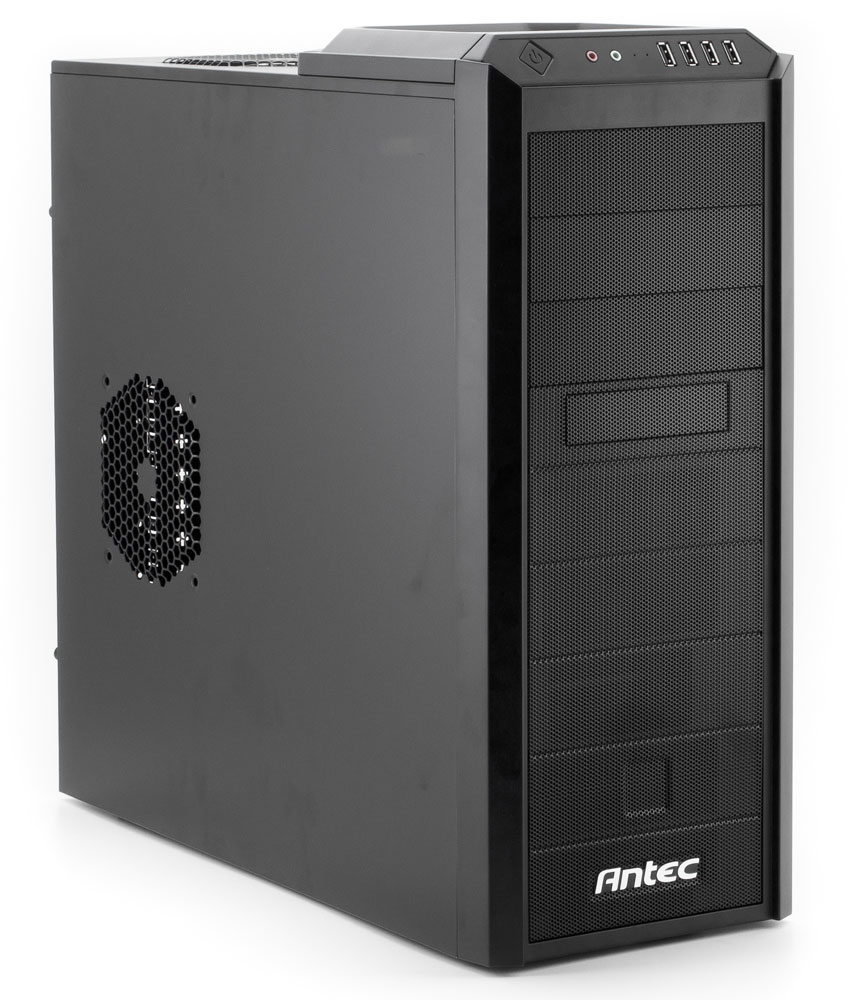

Корпус Antec One Hundred, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Недавно мы знакомились с одним из корпусов компании Antecмоделью DF-35 из серии Dark Force; сегодня в нашу лабораторию попал еще один образец, на этот раз из серии Gamer.

Итак, знакомьтесь: корпус Antec One Hundred.

Начнем с упаковки. Как и DF-35, наш новый знакомый поставляется в коробке из качественного картона с цветной полиграфией; ручек для переноски вновь не предусмотрено. На коробке, кроме изображений корпуса, приводятся его основные характеристики на четырех языках. Жаль, что русского среди них нет; да и в русскоязычном разделе сайта не всё гладко: первое, что бросается в глаза на странице, посвященной корпусу One Hundred, это загадочная фраза «Бумажник-дружественных» в заголовке.

Комплект поставки не слишком богатый: минимально необходимый комплект крепежа, большой лист с кратким описанием на 8 языках (на этот раз включая русский) и рекламная листовка.

Более подробные инструкции предлагается скачивать с сайта фирмы (прямая ссылка на PDF). Мы не поленились сделать это, и на первой же странице увидели дополненный вариант «непереводимой игры слов»: «Бумажник-дружественных интенсивности»… Так переведена фраза «Wallet-friendly Intensity»; надеемся, что фирма всё же обратит внимание на точность перевода и не будет пугать посетителей сайта непонятными намеками на дружбу с их бумажниками.

Каких-либо откровений человек, хоть раз собиравший компьютер, в этом мануале не найдет; достаточно полезной является лишь информация об установленных вентиляторах, которую мы приведем ниже.

Вариант цветового оформления один: черный, внутри и снаружи. Качество окраски вполне достойное, пластиковые детали прокрашены в массе. Отрадно, что их поверхности матовые: и отпечатки рук, и вездесущая пыль будут не так заметны. Правда, к металлическим поверхностям это относится в меньшей степени.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Antec One Hundred — это однообъемный miditower с нижним расположением блока питания, причем вариант его установки только один: вентилятором вверх, поскольку в днище шасси не предусмотрено никаких отверстий. Отметим: корпус поставляется без БП.

Слотов для 5,25-дюймовых устройств три, все с выходом на переднюю панель; есть отсек и для установки 3,5-дюймового устройства с выходом наружу.

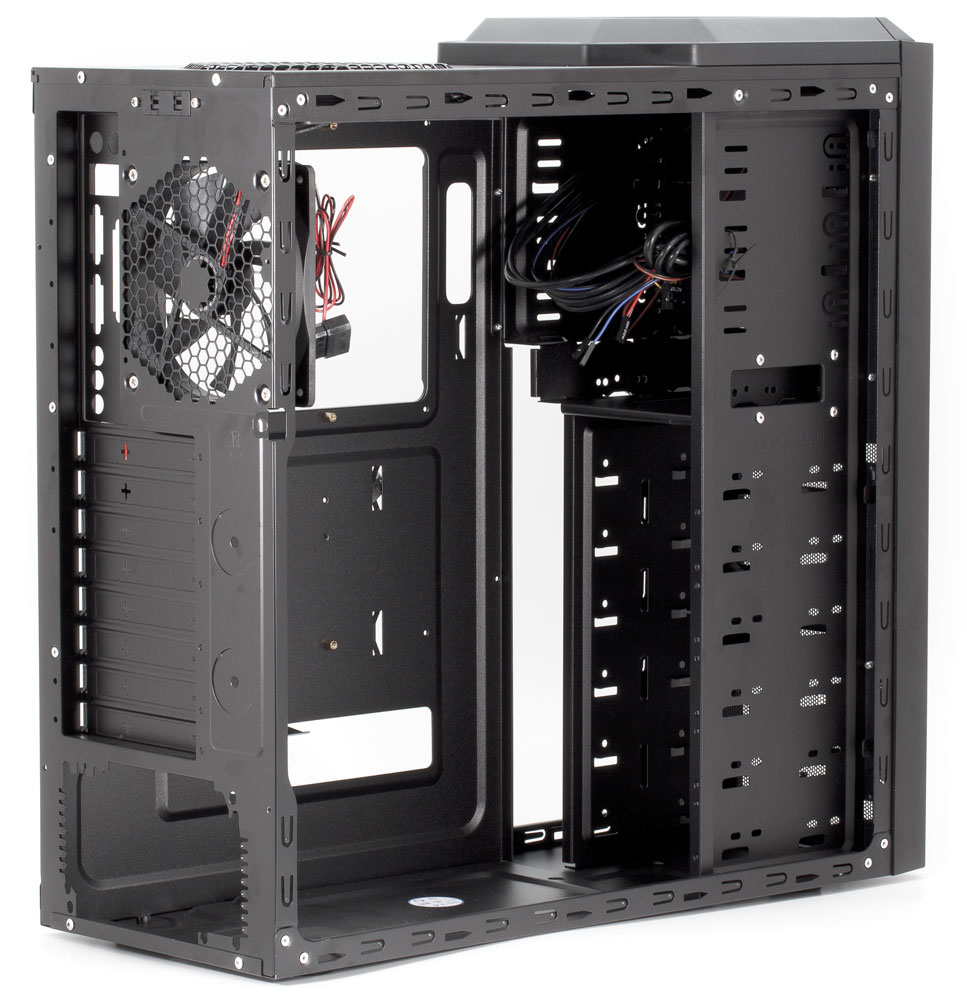

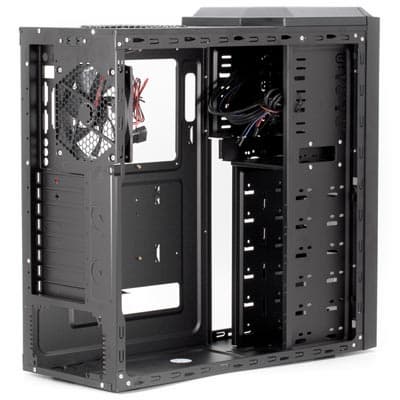

Корпус Antec One Hundred, компоновка

Корзина для жестких дисков продольная, на шесть посадочных мест для 3,5-дюймовых устройств. В нижней части корзины есть и штатное место для установки одного 2,5-дюймового HDD или SSD — днище шасси имеет отверстия, в которые такое устройство крепится с помощью амортизирующих силиконовых втулок из комплекта крепежа. Конечно, это не самый удобный вариант, но всё же нельзя сказать, что 2,5-дюймовые устройства забыты.

В корпус можно устанавливать материнские платы формата вплоть до ATX и видеокарты длиной до 290 мм. Правда, для видеокарт значение получено измерением до края само́й корзины, а корпус установленного HDD будет выступать из нее еще сантиметра на полтора, и это без учета разъемов; поэтому при установке длинных видеокарт (тем более — двух, да с приличного размера системами охлаждения) речь может идти не о шести, а лишь о двух-трех жестких дисках, которые поместятся в нижней части корзины, но и этого количества более чем достаточно для подавляющего большинства возможных конфигураций.

Конструкция

Размеры корпуса 480×198×480 мм (В×Ш×Г), вес 6,9 кг (в упаковке 8,4 кг).

Шасси изготовлено из 0,6-миллиметровой стали, поэтому жесткость конструкции не очень высокая. Боковые стенки чуть толще — 0,7 мм; правая стенка сплошная, а в левой предусмотрены лишь отверстия для одного вентилятора, поэтому жесткость этих крышек достаточна, чтобы не возникало перекосов при их установке.

Ножки корпуса сделаны из твердого пластика, амортизирующая способность которого невелика.

Передняя панель имеет почти сплошную перфорацию: бо́льшая ее часть закрыта пластинами из металлической сетки, имитирующими заглушки 5-дюймовых слотов. Собственно, три верхних пластины такими заглушками и являются, а в четвертой установлена заглушка для 3,5-дюймового устройства.

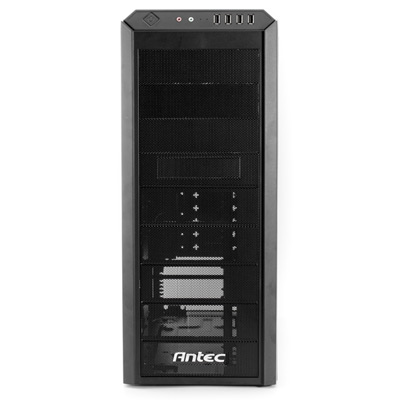

Корпус Antec One Hundred, лицевая панель

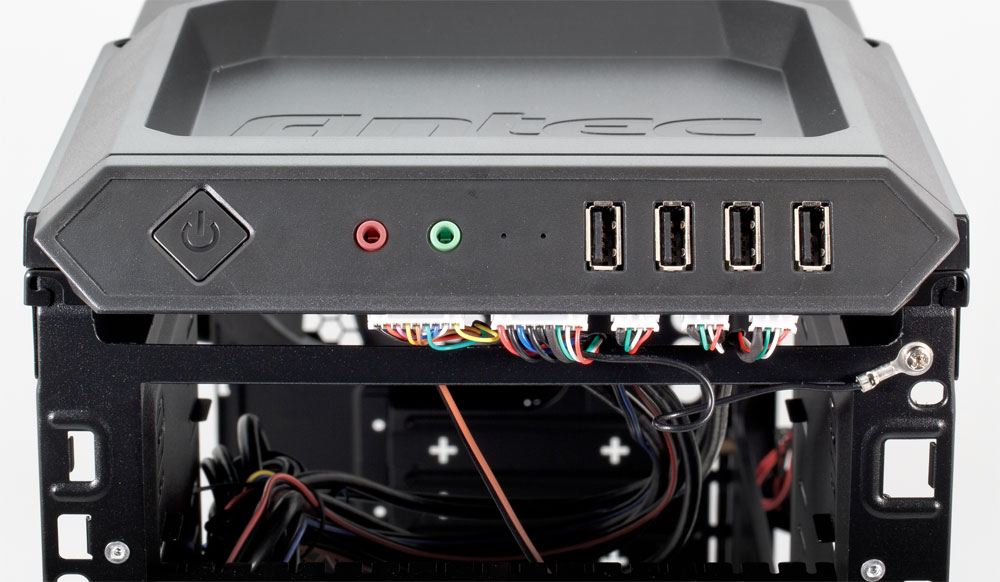

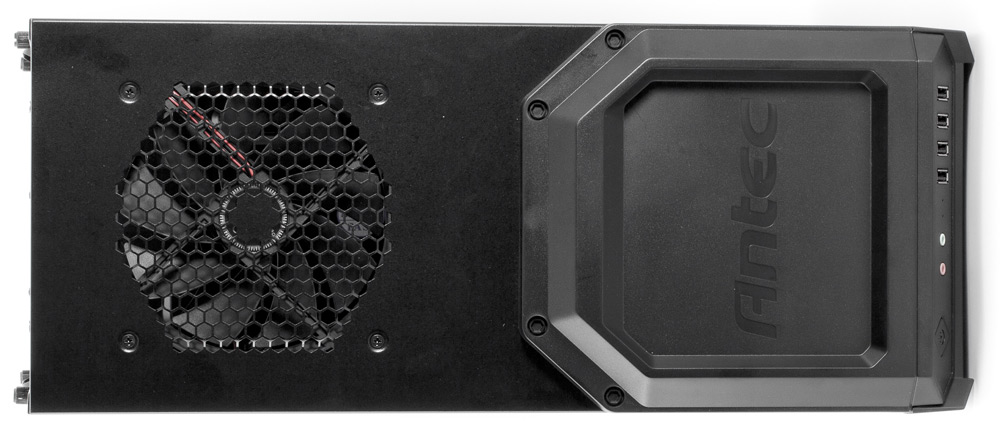

Верхняя крышка корпуса металлическая, но передняя ее часть занята пластиковой накладкой, образующей удобный лоток с высокими бортиками. Примыкающая к лицевой панели грань этой накладки скошена, и на ней разместились четыре разъема USB 2.0, индикаторы питания и активности HDD (оба синего цвета), два аудиоразъема и кнопка включения; кнопки Reset не предусмотрено. Таким образом, доступ к этим элементам будет удобным при любом размещении корпуса — и на столе, и под столом. Разъемы USB расположены с шагом 14 мм (для сравнения: на материнских платах шаг составляет 8,5–9 мм), поэтому в них можно будет одновременно подключать достаточно габаритные устройства.

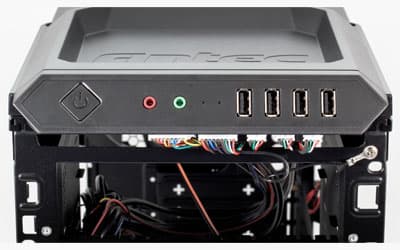

Корпус Antec One Hundred — разъемы, индикаторы, кнопки

Лоток предназначен производителем прежде всего для размещения разных USB-устройств; они зачастую комплектуются очень короткими интерфейсными кабелями, а потому поставить их на стол нельзя — до разъема вверху корпуса просто не хватит длины кабеля. Конечно, поставить можно было бы и на плоскую крышку корпуса, но бортики лотка не дадут смахнуть устройство, если его случайно заденут.

Кнопка Power срабатывает четко, с минимальным люфтом, а имеющийся небольшой свободный ход не позволит выключить компьютер при неосторожном прикосновении к кнопке.

Система вентиляции

Корпус можно оснастить пятью вентиляторами: двумя 120-миллиметровыми на лицевой панели, по одному такого же размера на левой крышке и на задней панели шасси, а также одним 140-миллиметровым на верхней крышке. Первые два из перечисленных крепятся пластиковыми защелками, остальные — саморезами.

Штатный верхний вентилятор

Штатно установлены два из них: на верхней и задней панелях. Использованы вентиляторы производства Antec, технология их работы имеет собственное название TwoCool — она позволяет с помощью переключателя выбирать два значения для скорости вращения. На меньшей скорости снижается шум, но, конечно, и производительность. Не будем долго рассуждать, хороша или плоха такая технология, упомянем лишь два «веских довода против»: вентиляторы снабжены периферийными разъемами питания ATX (в просторечии — «Molex»), male+female, и потому не могут быть подключены к материнской плате; а переключатели (индивидуальные для каждого вентилятора) размещены в верхней части задней панели, и потому пользоваться ими в большинстве случаев будет крайне неудобно. К тому же их движки выполнены заподлицо с панелью, а фиксация недостаточно четкая — лишний раз пользоваться переключателями, особенно вслепую, не захочется.

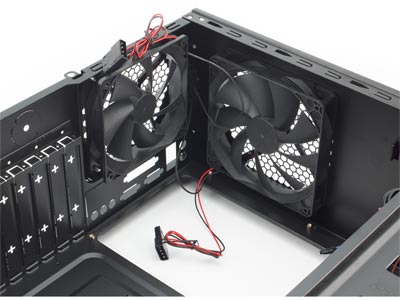

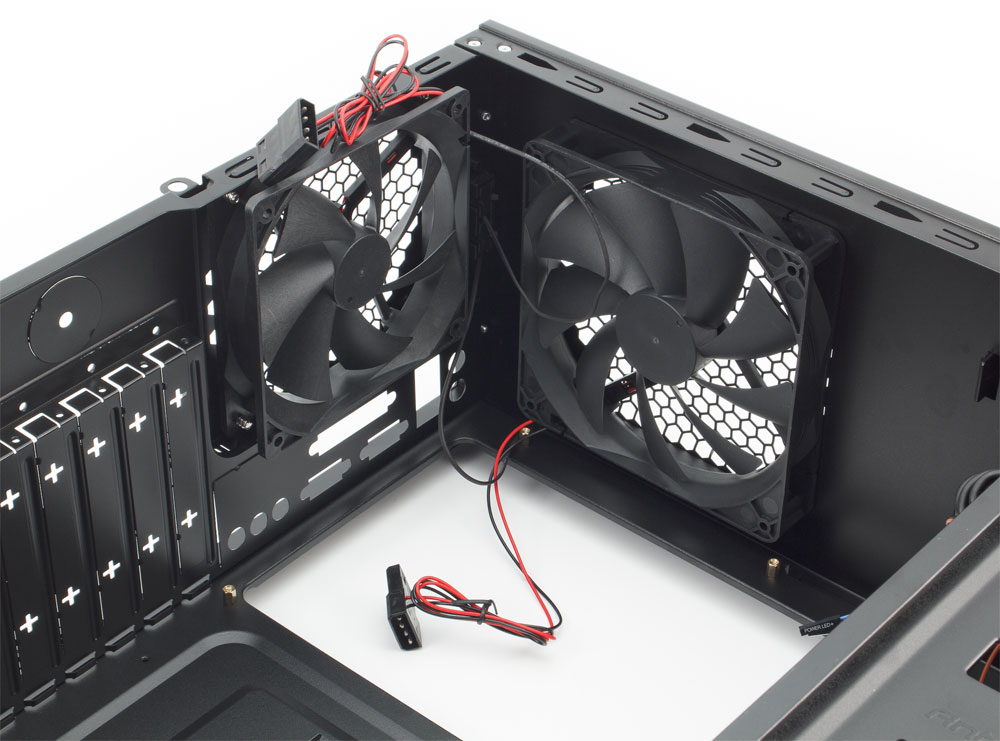

Штатные вентиляторы

Подсветки штатные вентиляторы не имеют; в комплекте есть четыре черных самореза для дополнительных вентиляторов.

Фильтрация воздуха практически отсутствует: установлены лишь тонкие поролоновые вкладыши в сетчатых заглушках 5- и 3,5-дюймовых слотов.

Зато можно установить жидкостную систему охлаждения, для нее на задней стенке шасси есть отверстия с металлическими заглушками, которые надо выламывать.

Каких-либо дополнительных вентиляционных отверстий, достойных упоминания, нет, как нет и выреза на нижней грани лицевой панели, облегчающего к тому же ее снятие.

Сборка системного блока

Крепление боковых крышек самое обычное — системой пазов и гребенок с фиксацией парами винтов с накатными головками. На заднем торце крышек имеются штампованные выступы для облегчения снятия.

Шесть латунных шестигранных стоек для материнской платы уже установлены, еще четыре есть в комплекте крепежа. Заглушки в отверстиях на задней панели для портов ввода-вывода матплаты и для плат расширения нужно выламывать. Крепление таких плат винтовое; для удобства работы отверткой в ребре шасси имеется вырез.

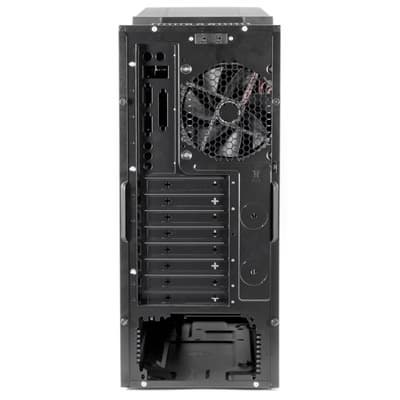

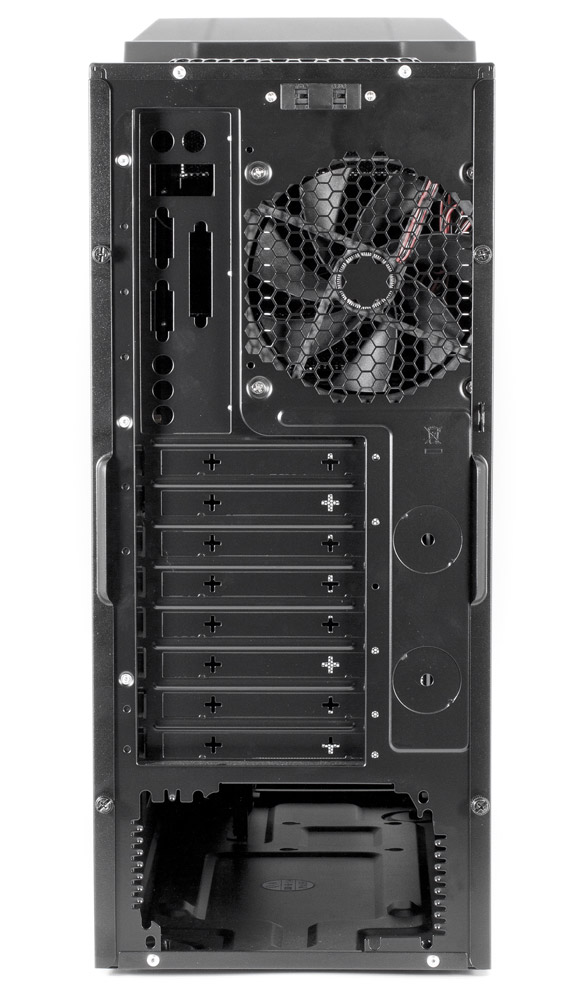

Вид сзади

В подложке материнской платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы. Правда, верхний край матплаты упирается в «потолочный» вентилятор, что может помешать установке некоторых особо крупных процессорных кулеров.

Еще несколько прямоугольных отверстий (без резиновых уплотнителей) в подложке предназначены для прокладки кабелей, есть и штампованные ушки для их фиксации (в комплекте есть две многоразовых стяжки); в целом отверстия занимают почти половину площади подложки, что сильно снижает ее жесткость.

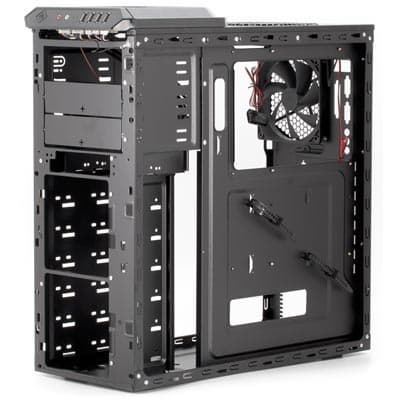

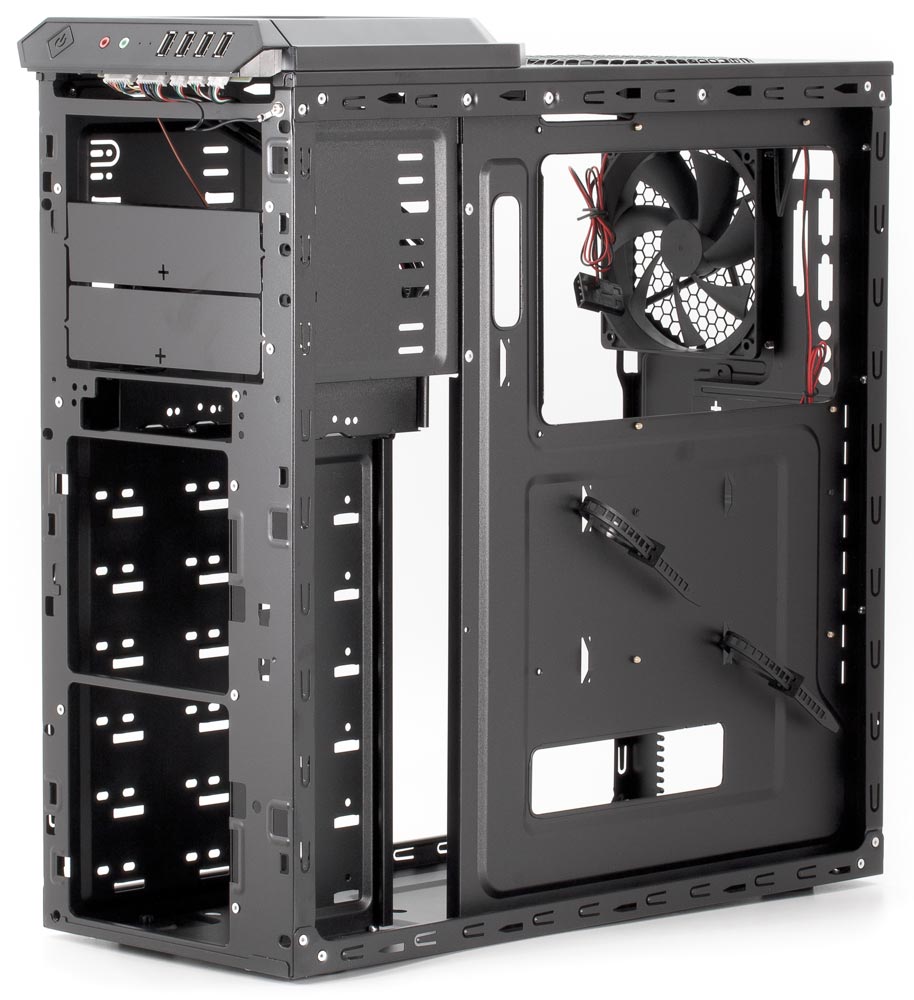

Вид изнутри справа

Нельзя сказать, что отверстия для кабелей расположены удобно: так, кабель от аудиоразъема нам пришлось проложить поверх матплаты, поскольку его длины не хватало для прокладки за подложкой.

Кабели от фронтальных разъемов экранированы, подключаются монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Поскольку эти разъемы, а также кнопки и индикаторы закреплены на отдельной консоли, то их кабели не мешают снятию лицевой панели.

Лицевая панель снимается очень легко: достаточно освободить три защелки на ее левой стороне. На шасси в двух нижних окнах для 5-дюймовых устройств есть заглушки, которые придется выламывать.

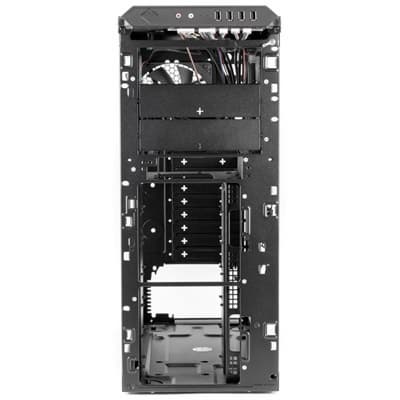

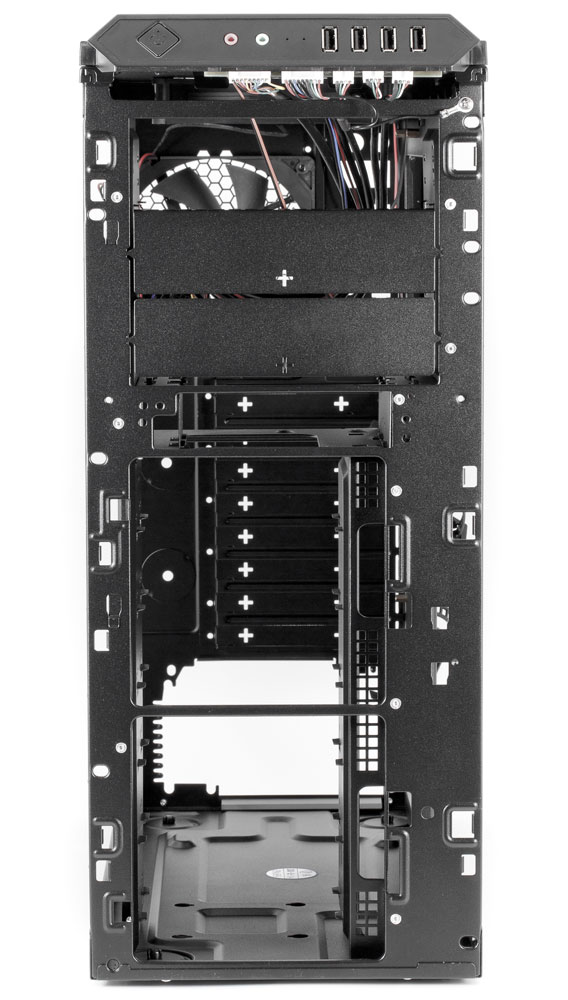

Передняя панель шасси

Блок питания, как было сказано выше, можно располагать только вентилятором вверх. Крепится он непосредственно к задней панели, без всяких дополнительных рамок; в инструкции упоминаются силиконовые прокладки, которые должны быть на днище корпуса в месте установки БП, однако в нашем экземпляре ничего подобного не было, имелись лишь небольшие металлические выступы, облегчающие фиксацию блока питания в строго горизонтальном положении.

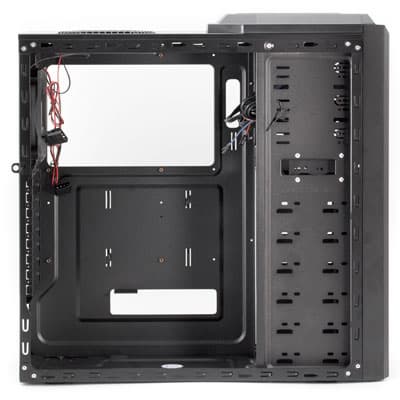

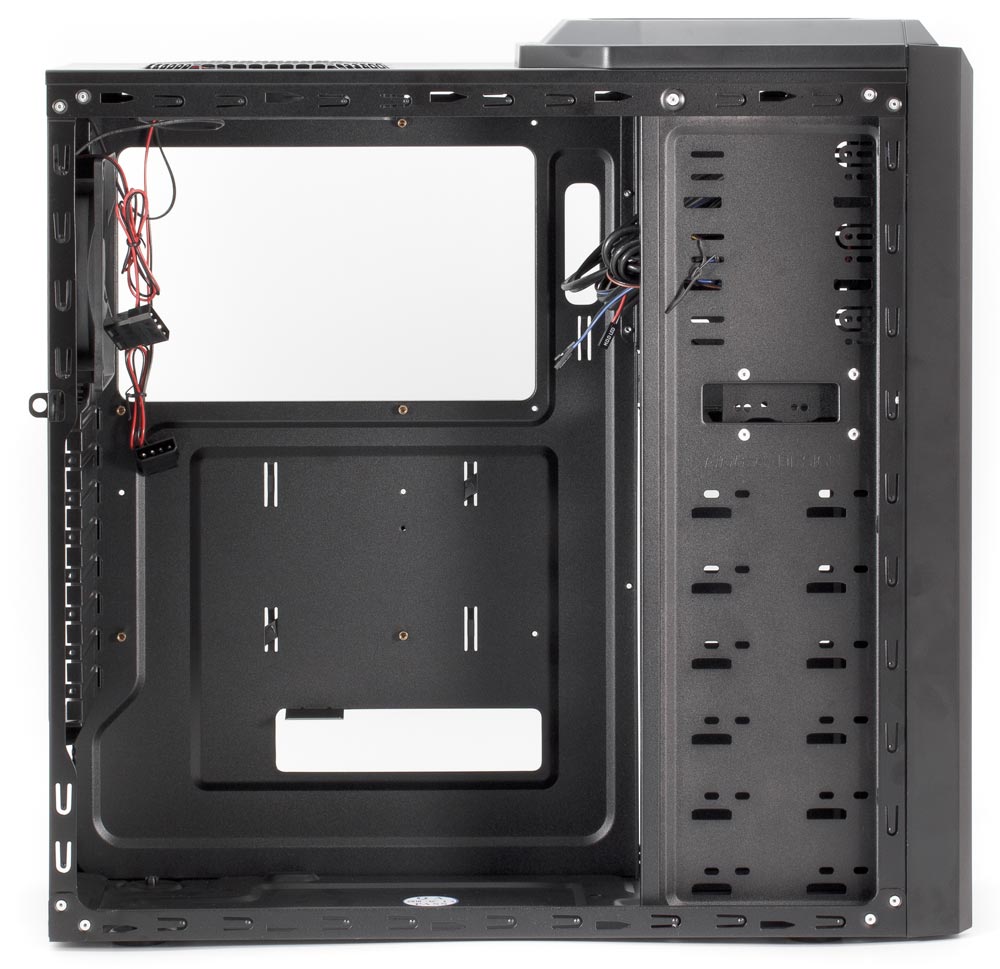

Вид изнутри слева

Крепление как жестких дисков, так и оптических накопителей винтовое; никаких амортизаторов нет, зато не нарушается тепловой контакт корпуса диска с металлом корзины. Сама корзина смещена влево, а потому справа остается свободное место, где можно спрятать кабели.

Риск повреждения рук сборщика невелик — почти все кромки шасси либо завальцованы, либо немного скруглены.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

Эффективность системы вентиляции находится на хорошем уровне с учетом двух предустановленных вентиляторов. При пониженной скорости вращения вентиляторов их производительность хоть и снижается, но не слишком заметно, хотя это частично компенсируется повышением скорости вращения вентилятора процессорного кулера. Эффективность охлаждения жесткого диска находится на отличном уровне, особенно с учетом отсутствия фронтального вентилятора, установкой которого эффективность охлаждения можно повысить еще больше, что может пригодиться при сборке многодисковых массивов.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

При различных вариантах расположения корпуса расстояние до головы пользователя также будет весьма заметно отличаться. В данном случае мы приводим по два значения для каждого варианта производительности системы вентиляции корпуса.

Сразу стоит отметить, что разница в уровне звукового давления двух вариантов хорошо заметна почти в любых условиях, кроме особо шумных. При напольном размещении корпус вполне можно эксплуатировать и в режиме максимальной производительности системы вентиляции: шум будет хоть и хорошо заметен, но вполне терпим для большинства пользователей. При настольном размещении, с учетом минимизации расстояния до головы пользователя, режим максимальной производительности использовать не сто́ит, так как в этом случае уровень шума превышает 40 дБА, что уже вызывает довольно быструю утомляемость.

В режиме минимальной производительности системы вентиляции корпуса уровень шума находится на эргономичном уровне при обоих вариантах размещения — правда, для любителей сверхтихих систем и такой уровень может показаться несколько некомфортным, но в типичной офисной обстановке устройство с подобным уровнем шума не будет обращать на себя внимание. То же касается и эксплуатации в дневное время суток в жилых помещениях, а вот для эксплуатации в ночное время в обитаемых помещениях в большинстве случаев такой уровень шума будет также неприемлем.

Оценка потребительских качеств

Если сравнить данную модель с достаточно старым и одним из первых представителей серии Gamer — корпусом Antec Three Hundred, то можно отметить, что последний имел пластиковые детали более высокого качества, а также немного более высокую жесткость конструкции. У упомянутых корпусов достаточно много общего: это не только типичная компоновка, но и схожая конструкция шасси.

Что касается потребительских качеств Antec One Hundred, то тут можно выделить достаточно удобную сборку, эффективную систему охлаждения и довольно удачный отсек для жестких дисков, что вполне позволит собирать в корпусе многодисковые массивы для импровизированных NAS-накопителей.

К недостаткам можно отнести комплектацию корпуса вентиляторами, не имеющими возможности подключения к системной плате для автоматической регулировки их скорости вращения. Компания Antec долгое время упорно комплектовала свои корпуса вентиляторами TriCool с трехпозиционными индивидуальными регуляторами, теперь им на смену пришли вентиляторы TwoCool с двухпозиционными индивидуальными регуляторами. Название изменилось, а смысл остался прежним. А подавляющее большинство покупателей таких корпусов просто одни раз поставит все регуляторы в минимальное положение или просто заменит вентиляторы на другие, с более удобной регулировкой.

Позиционирование и выводы

Корпус по конструкции и комплектации можно отнести к малобюджетным; нет, откровенно дешевым его не назовешь — Antec One Hundred можно рекомендовать для сборки добротной многофункциональной рабочей станции (как домашней, так и офисной) или игрового компьютера начального уровня. Но выбор вариантов с близкой ценой очень широкий, а считать этот корпус оптимальным по соотношению цены и оснащенности вряд ли возможно. Конечно, строгий дизайн без вычурных элементов и различных световых эффектов не отпугнет «недостаточно продвинутых» покупателей, но этот же фактор лишает корпус индивидуальности: взгляд вряд ли задержится на нем, скользя по витрине магазина, да и украшением домашнего компьютерного стола он не станет.

К плюсам отнесем наличие четырех удобно расположенных портов USB; минусы можно было бы перечислять долго, но все они в той или иной мере присущи корпусам данной ценовой категории, а потому упомянем лишь главный: отсутствие системы фильтрации.

В целом же после знакомства с корпусом остаются два вопроса. Первый — исключительно частный: что же такое типично геймерское усмотрели маркетологи фирмы в модели One Hundred, когда включали ее в серию Gamer?

Второй вопрос гораздо более общий: почему производители с упорством, достойным лучшего применения, снабжают свои корпуса примитивными системами управления вентиляторами? Ведь практически все современные материнские платы, кроме разве что самых дешевых, содержат достаточно интеллектуальные системы контроля температуры и управления вентиляцией; причем «фирменные контроллеры» зачастую исключают возможность подключения вентиляторов к матплатам (как в данном случае).
