Корпус AeroCool DS 200

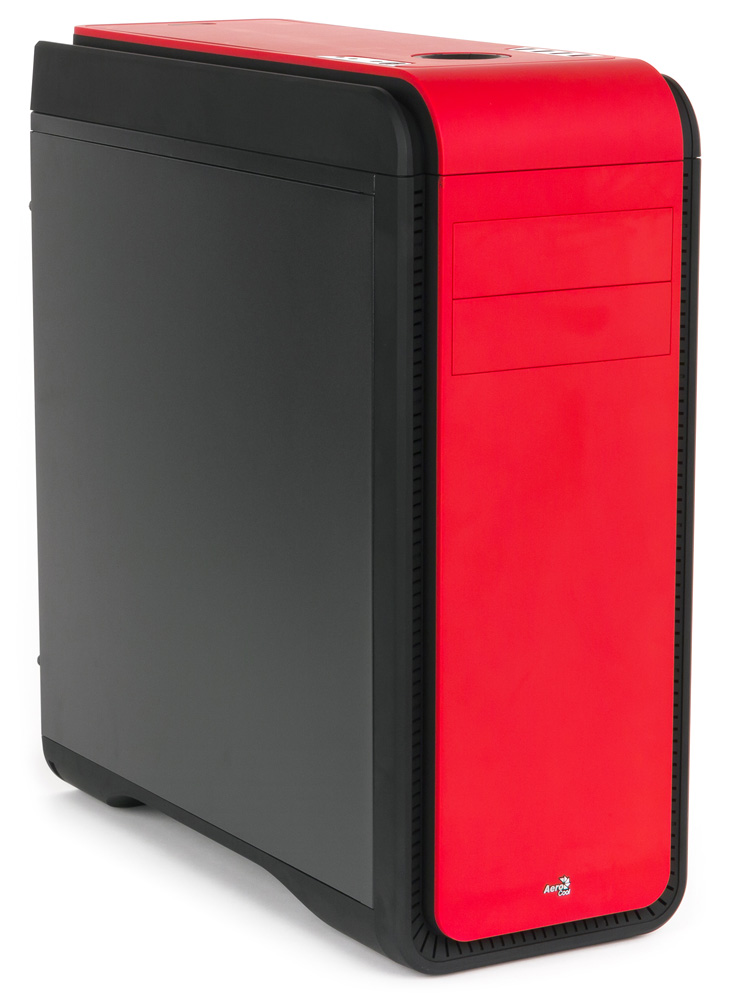

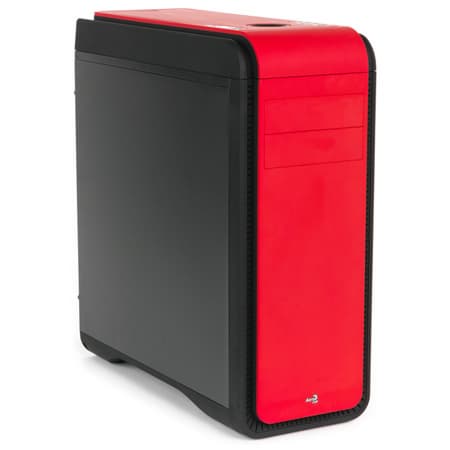

Корпус AeroCool DS 200, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Так уж сложилось, что корпуса компании AeroCool в нашу лабораторию попадают редко. Если быть точным, то до сих пор нам удалось познакомиться лишь с одним корпусом этого производителя — игровой моделью бюджетного уровня Vs-9. Что ж, тем интереснее было открывать коробку с корпусом AeroCool DS 200.

В серию DS в настоящее время входят две модели, очень похожие по оформлению, но отличающиеся размерами: DS 200, в который могут устанавливаться системные платы вплоть до формата ATX, и DS Cube, предназначенный для плат microATX/Mini-ITX.

Обе они доступны в немалом количестве модификаций. Необычным является обширный набор цветовых решений: покупатель может выбирать цвет фронтальной и верхней панелей из девяти вариантов для DS Cube и шести для DS 200. Цвета хоть и яркие, но не раздражающе-кричащие. Правда, остальные поверхности только черные, и лишь у DS Cube есть полностью белая модификация.

Каждый из этих вариантов может иметь левую стенку либо сплошную, либо с прозрачным окном — это уже более привычно. Наконец, у DS 200 есть модификация Lite с уменьшенным количеством устанавливаемых HDD/SSD и с единственным штатно установленным вентиляром; цвет для Lite предусмотрен только один — черный, но вариантов всё же два: с прозрачным окном слева и со сплошной стенкой.

Таким образом, общее количество «вариаций на заданную тему» получается совсем немалым: 14 у DS 200 и 18 у DS Cube. Нам достался DS 200 Red Edition без окна.

Еще об оформлении: все поверхности, кроме боковых крышек и задней стенки, имеют покрытие soft-touch — немаркое, мягкое и приятное на ощупь. Все углы и боковые кромки, кроме задних, либо скруглены, либо имеют заметные фаски.

Как уже было сказано, окрашенными являются фронтальная и верхняя крышки корпуса, но не полностью: по бокам остаются черные окантовки — фигурные углубления с вентиляционными отверстиями в виде ряда небольших щелей. Дизайн получился простым, но не лишенным своеобразия и даже изящества. Хотя подобные оценки всегда субъективны, на нас внешний вид корпуса произвел приятное впечатление: как говорится, скромненько, но со вкусом. Что играет главную роль — обилие необычного для корпусов покрытия soft-touch, оттенки цветов и их сочетание, форма внешних поверхностей — сказать трудно; вероятнее всего, всё в совокупности, а это как раз свидетельствует о неформальном подходе дизайнеров к своей работе.

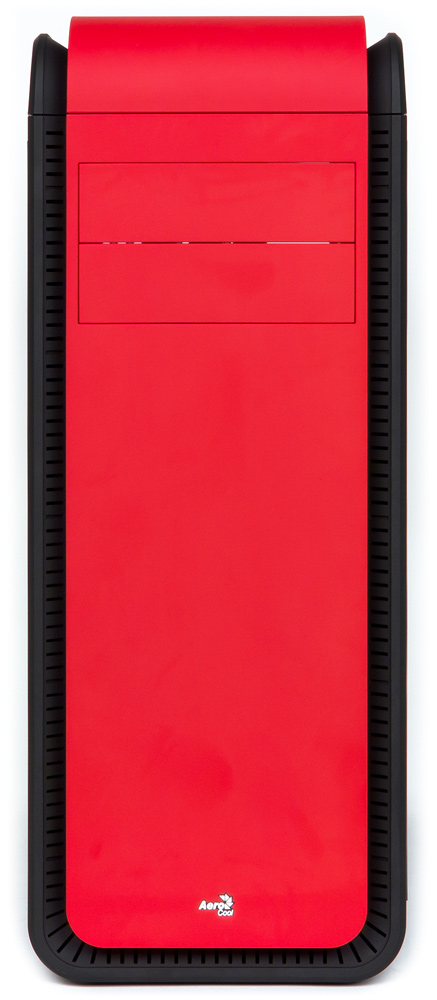

Лицевая панель AeroCool DS 200

Корпуса DS 200 поставляются в большой коробке из обычного картона с незамысловатым монохромным оформлением: схематичное изображение вида спереди, таблица с основными характеристиками и набор аннотаций на разных языках, включая русский. Облегчающих переноску прорезей по бокам нет, и об этом можно только пожалеть — коробка не только большая, но и довольно тяжелая.

Несмотря на то, что у компании имеется сайт aerocool-russia.ru для русскоговорящих потребителей, полностью русскоязычным его вряд ли можно назвать: если корпуса DS Cube описываются на русском языке, то до перевода страниц, посвященных DS 200, дело почему-то не дошло, и информация изложена на английском. Остается надеяться, что это дело временное.

Но действующее законодательство соблюдено: инструкция имеет раздел на русском языке. Правда, описание на сайте снабжено отличными иллюстрациями, а в инструкции они и малы по размеру, и не слишком качественные.

В комплекте, помимо крепежа, рассортированного по пакетикам и включающего восемь одноразовых кабельных стяжек и рукоятку-переходник для установки шестигранных стоек, есть две пятидюймовые заглушки: одна с откидной крышкой для оптических накопителей с выдвигающимся лотком, а вторая с прорезью для 3,5-дюймовых устройств — в инструкции подпись к фото с ней гласит «адаптер 5,25 > 2,5 дюйма», хотя это именно заглушка, и именно для 3,5-дюймовых устройств. Адаптер-переходник для крепления устройств размерностью 2,5″ и 3,5″ в пятидюймовом слоте тоже есть.

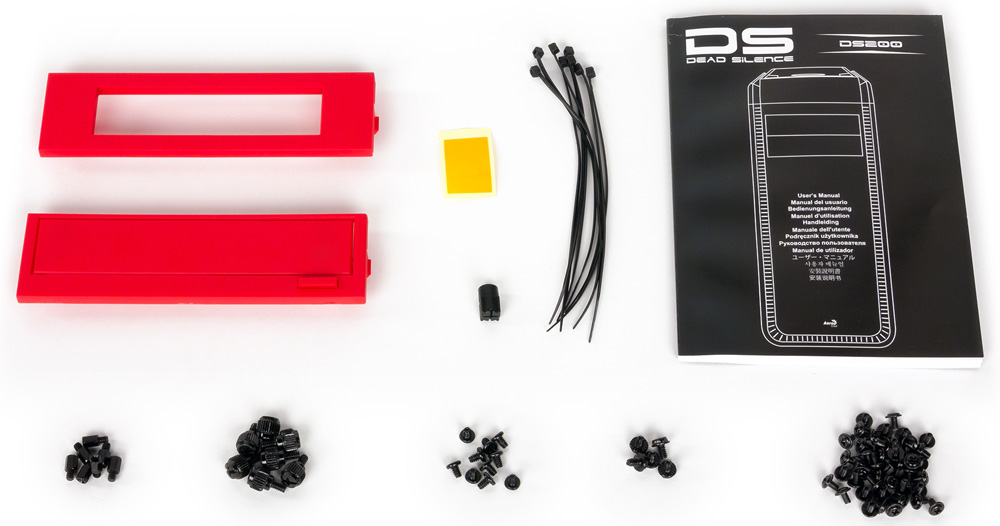

Комплектация AeroCool DS 200

Из необычного есть дополнительная верхняя крышка, о назначении которой мы расскажем ниже. Правда, ее цвет всегда черный.


Компоновка

Aerocool DS 200 — однообъемный miditower с нижним расположением блока питания (сам БП приобретается отдельно).

Для пятидюймовых устройств есть два слота с выходом на лицевую панель. Чтобы накопители ODD, выпускаемые всего в одном-двух вариантах цвета, не выделялись на фронтальной панели, при их установке следует использовать заглушку с откидной крышечкой.

Поперечная корзина для накопителей состоит из двух отсеков. Съемный верхний имеет три посадочных места размерности 3,5 дюйма и крепится двумя винтами с накатными головками, расположенными справа. В стационарном нижнем отсеке по два 2,5- и 3,5-дюймовых слота.

HDD/SSD в отсеки устанавливаются на салазках. Как обычно бывает, 3,5-дюймовые салазки предусматривают и установку 2,5-дюймовых накопителей.

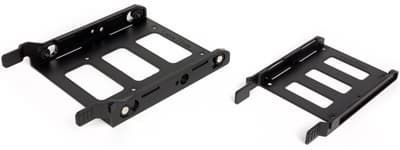

Салазки для дисков AeroCool DS 200

Таким образом, в корпус можно поставить семь HDD/SSD, из которых не более пяти 3,5-дюймовых. Если же свободен один из пятидюймовых слотов и не используется имеющийся переходник-адаптер, то можно установить и восьмой диск любой из двух размерностей.

Системные платы можно устанавливать формата вплоть до ATX, количество слотов расширения не должно превышать семи.

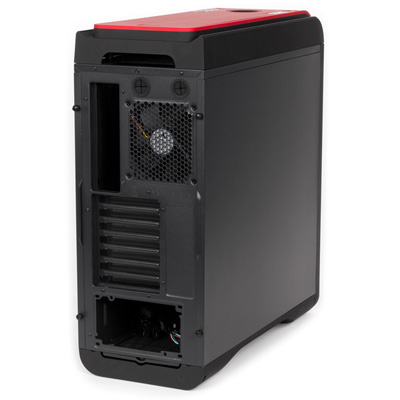

Вид сзади AeroCool DS 200

Максимальная длина видеокарт производителем указана как 290 мм при установленном верхнем дисковом отсеке и 410 мм при снятом. Наш замер в точности подтверждает первое значение, а для второго варианта у нас получилось немного больше: 420 мм при наличии фронтального вентилятора и 430 без него. Хотя это особой роли и не играет: видеокарты длиной даже 410 мм надо еще поискать. И даже 290 мм для большинства современных видеокарт, включая мощные игровые, будет вполне достаточно, особенно если учесть, что разъем дополнительного питания у них чаще располагается на длинном краю, а не в торце.

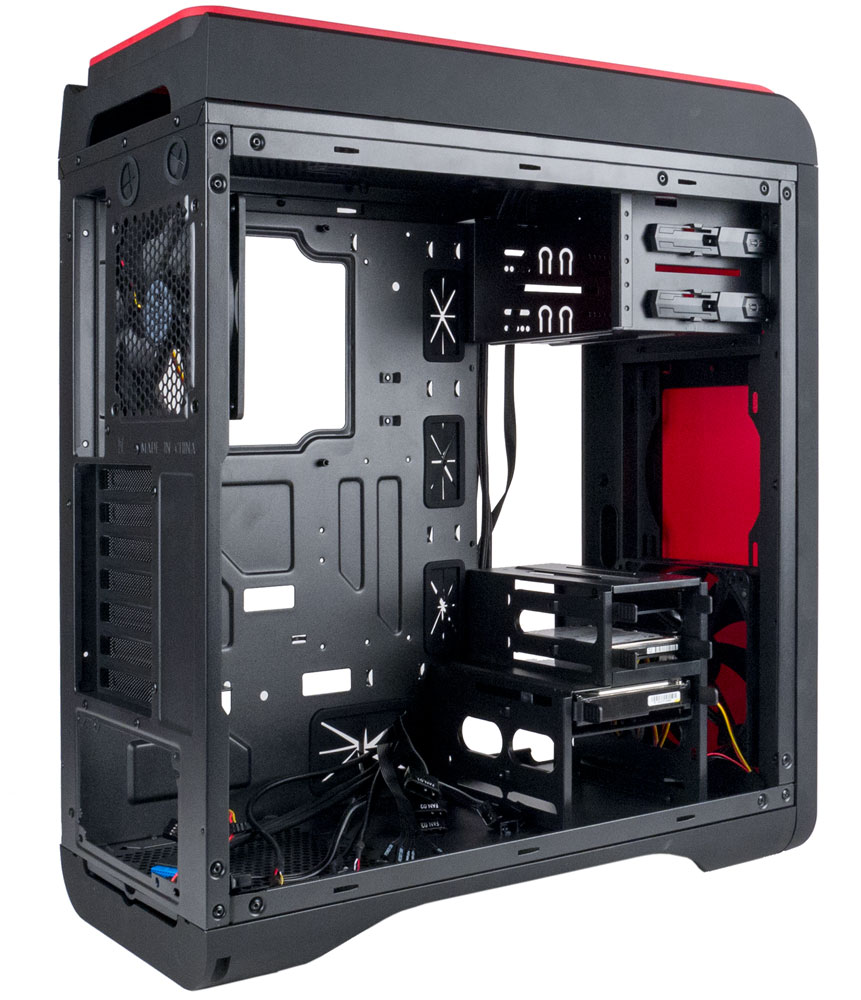

Вид на шасси справа AeroCool DS 200

Конструкция

Размеры корпуса 527×210×495 мм (В×Ш×Г), вес 9,6 кг (в упаковке 11,4 кг).

В большинстве элементов конструкции использована сталь толщиной 0,75 мм, у боковых стенок и подложки системной платы чуть толще: 0,8 мм. Однако жесткость собственно шасси получилась не очень высокой, но ее повышают пластиковые верхняя и фронтальная панели, а также установленные боковые крышки.

Еще одна пластиковая крышка целиком закрывает нижнюю плоскость. В этой крышке сформированы и ножки, хотя их правильнее было бы называть передним и задним нижними выступами, поскольку они занимают всю ширину корпуса, а в привычных местах расположения ножек имеются резиновые вставки.

Передняя панель состоит из двух частей, основная — черная рамка, по краям которой идут упоминавшиеся фигурные углубления с мелкими прорезями. Рамка шестью цилиндрическими пластиковыми защелками крепится к шасси, в нее вставлена пластина «титульного» (в нашем случае красного) цвета с двумя пятидюймовыми заглушками.

Примерно так же сделана и верхняя панель, но цветная вставка составная, она сама имеет две части — стационарную, в передней части которой расположена панель управления, и съемную, закрывающую место расположения опциональных верхних вентиляторов.

Вид сверху AeroCool DS 200

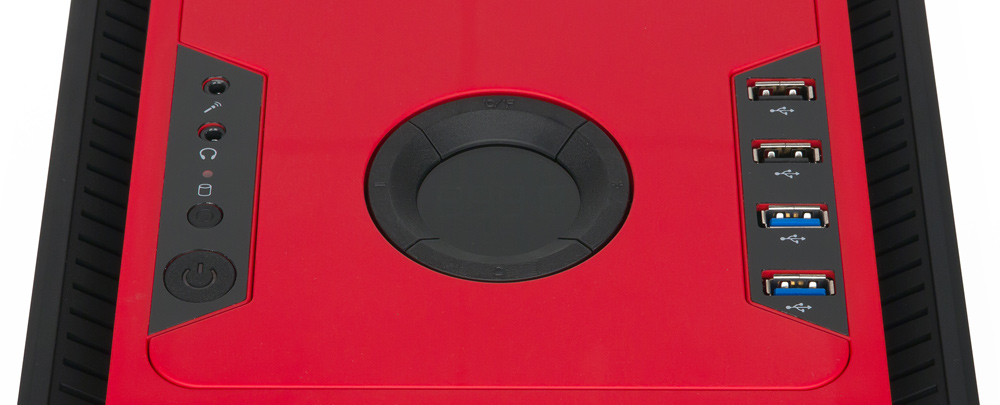

Центральным и наиболее заметным элементом панели управления является круг индикатора контроллера вентиляторов, в котором четыре семисегментных знакоместа отображают температуру и единицы ее измерения — градусы Цельсия или Фаренгейта. Показания снимаются со штатного датчика, который с помощью имеющихся в комплекте липучек можно закрепить в любом из выбранных сборщиком мест — на радиаторе процессора, видеокарты или чипсета, на жестком диске или модуле памяти.

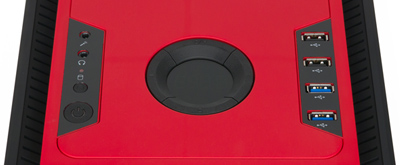

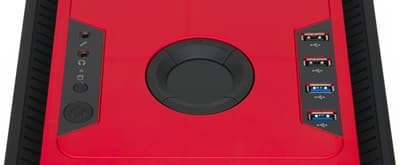

Панель управления AeroCool DS 200

Индикатор окружен кольцом из четырех секторов-кнопок, дальняя из которых выбирает единицы измерения, две боковые позволяют увеличивать или уменьшать скорость вращения подключенных к контроллеру вентиляторов (по шагам: «Выкл – 25% – 75% – 100%», что условно отображается тремя точечными светодиодами), а ближняя выбирает цвет свечения из семи вариантов или вовсе отключает индикатор. Отметим, что кнопки тугие, к ним приходится прикладывать заметное усилие.

Справа размещены две пары портов USB 2.0 и 3.0. Ориентация разъемов позволит одновременно подключать в них широкие устройства.

Cлева находится остальной набор органов: ближе к лицевой панели кнопки Power (с белой подсветкой при включении) и Reset, затем красный светодиод активности HDD и два аудиоразъема. Всё также расположено вполне логично: подключенные аудиоустройства не помешают пользоваться кнопками. Кнопка Power достаточно мягкая, но имеет заметный свободный ход, предотвращающий срабатывания от случайных прикосновений, а Reset к тому же очень маленькая — нажать ее пальцем сложно, лучше пользоваться каким-то инструментом с тонким кончиком.

Однако подобное размещение этих органов делает неудобным их использование при настольной установке компьютера: высота корпуса значительная, и сидящий человек, даже если его рост выше среднего, не сможет, не приподнявшись, увидеть панель управления. Конечно, нажать Power и увеличить-уменьшить скорость вентиляторов можно будет и наощупь, но этого не скажешь про использование любого из разъемов.

В корпусе приняты меры для снижения шумности: количество отверстий минимально, а боковые крышки изнутри оклеены звукопоглощающим материалом.


Система вентиляции

По оснащенности вентиляторами корпус богатым не назовешь: их всего по одному спереди (нагнетающий) и сзади (вытяжной), оба без подсветки. Параметры следующие: фронтальный — 140 мм, 800 RPM, 39,4 CFM, создаваемое давление 1,52 мм водяного столба, максимальный шум 28,5 дБА; задний — 120 мм, 800 RPM, давление 1,32 мм водяного столба, шум 25,5 дБА.

У каждого есть и трехконтактный разъем, и периферийный male+female, что обеспечивает универсальность подключения — и к блоку питания, и к системной плате, и к штатному контроллеру.

Штатный фронтальный вентилятор расположен на нижнем из двух мест, напротив стационарного дискового отсека, но его можно переставить и выше, а также заменить на 120-миллиметровый.

Дополнительные места — одно на передней и два на верхней плоскостях шасси, имеющиеся там отверстия позволят поставить 120- или 140-миллиметровые вентиляторы. Крепежных саморезов в комплекте нет.

Контроллер имеет шесть разъемов: три трехконтактных и три периферийных (male). Таким образом, к нему можно подключить все установленные вентиляторы — штатные и дополнительные. Главное, чтобы их суммарная мощность не превышала 30 Вт (оптимально не более 25 Вт). Имеющиеся вентиляторы потребляют по 1,44 Вт каждый, и с учетом того, что в корпус можно поставить еще три вентилятора, возможностей контроллера (и по мощности, и по количеству подключений) в большинстве случаев хватит с запасом. Питание на сам контроллер подается с помощью периферийного коннектора (male).

Сомнительной применимости посадочных мест для вентиляторов на днище шасси нет, имеются только вентиляционные отверстия в месте установки блока питания.

Предусмотрена возможность установки систем жидкостного охлаждения на передней и верхней плоскостях шасси. Есть и два отверстия с резиновыми заглушками на задней стенке.

Таким образом, с учетом возможностей модернизации система вентиляции корпуса DS 200 находится на вполне современном уровне.

Однако при размещении в нем компонентов с высоким тепловыделением может сказаться недостаточное суммарное сечение вентиляционных отверстий: помимо набора узких щелей по бокам верхней и лицевой панелей, есть только мелкие отверстия в заглушках слотов расширения.

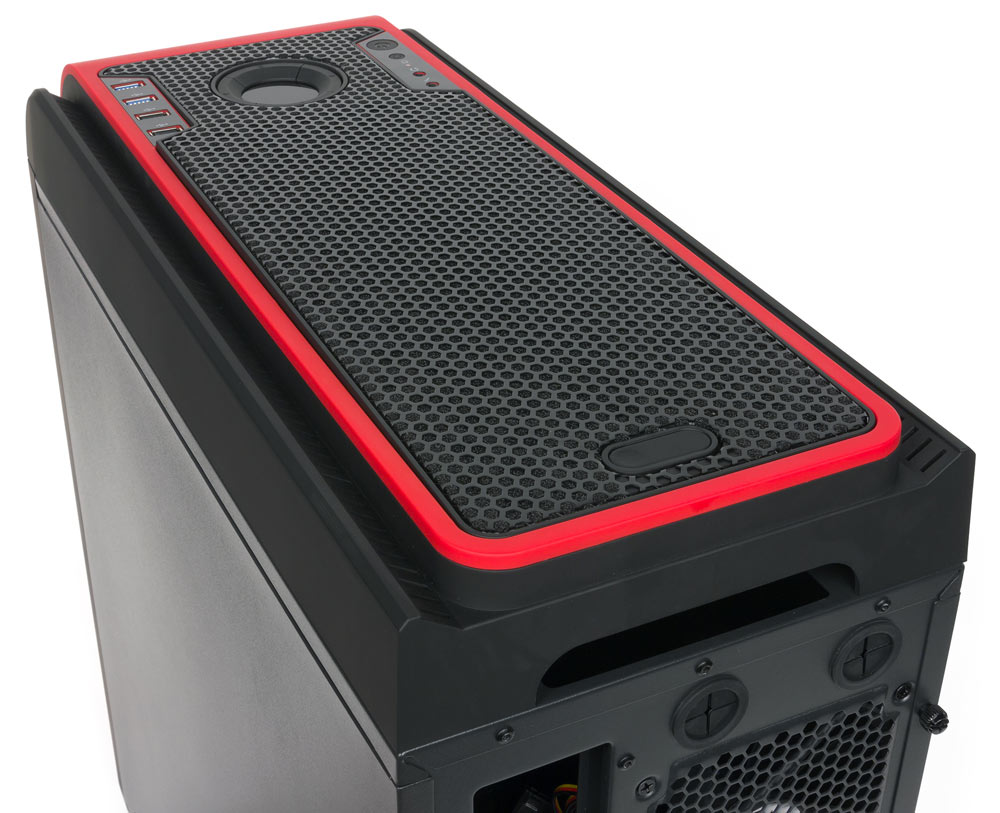

Такая ситуация тоже предусмотрена конструкторами, вспомним: мы говорили, что у верхней цветной крышки есть съемная часть, закрепляемая фиксатором в задней части. Отверстий в ней нет, но при описании комплектации мы упоминали еще одну дополнительную крышку, форма которой точно такая же, способ крепления тот же, но конструктивно она иная — это пластиковая рамка с декоративной металлической сеткой, способная обеспечить нормальный отток воздуха либо при естественной конвекции, либо при работе опциональных верхних вентиляторов.

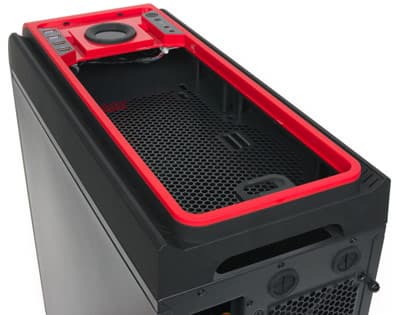

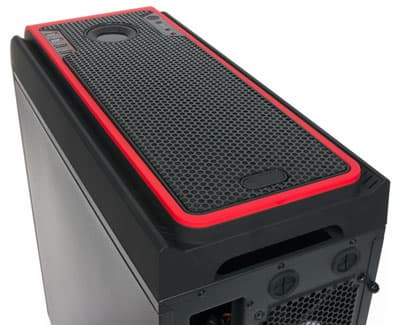

Вид сверху AeroCool DS 200

Неплохо продумана и система фильтрации. В только что описанной крышке есть поролоновая вставка, которая защитит внутренности компьютера от попадания пыли сверху при выключенном питании; обслуживать этот фильтр придется вместе с самой съемной крышкой, поскольку поролон вытащить очень сложно.

Еще два фильтра представляют собой рамки с мелкоячеистой капроновой сеткой. Наиболее удобен в обслуживании тот, что закрывает отверстия под местом установки блока питания: он попросту вынимается движением назад.

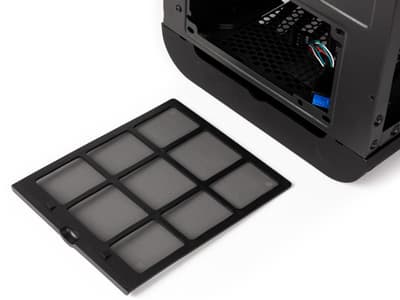

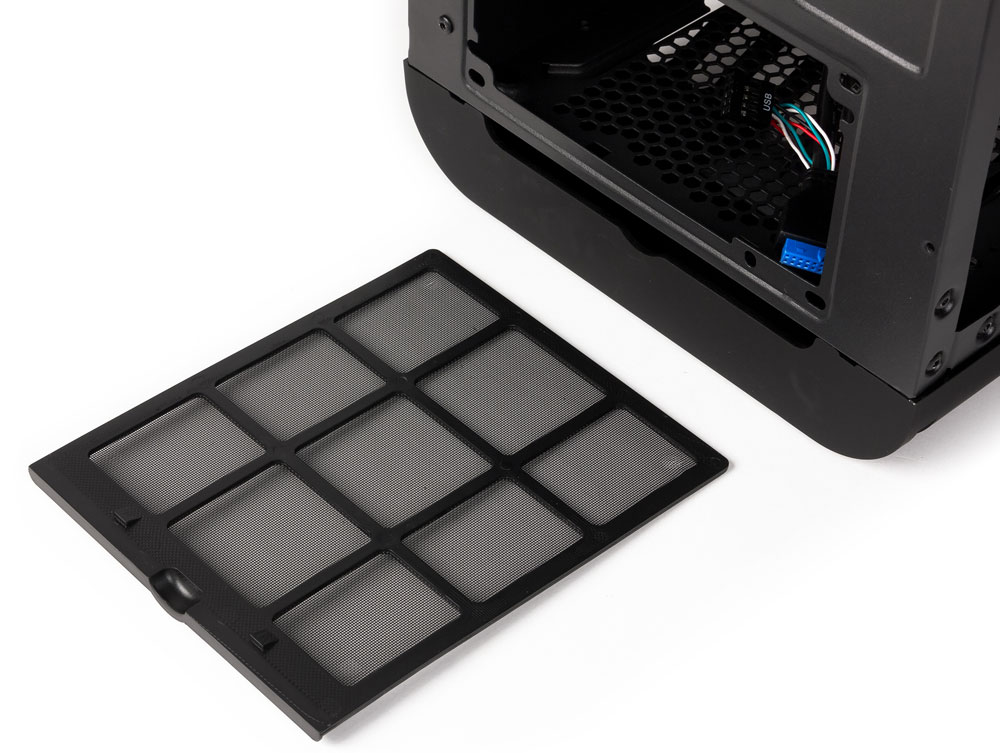

Нижний фильтр AeroCool DS 200

Несколько сложнее добраться до фронтального фильтра — придется снимать лицевую панель. Но способ крепления этой панели и отсутствие подходящих к ней проводов делают эту процедуру не столь уж затруднительной.

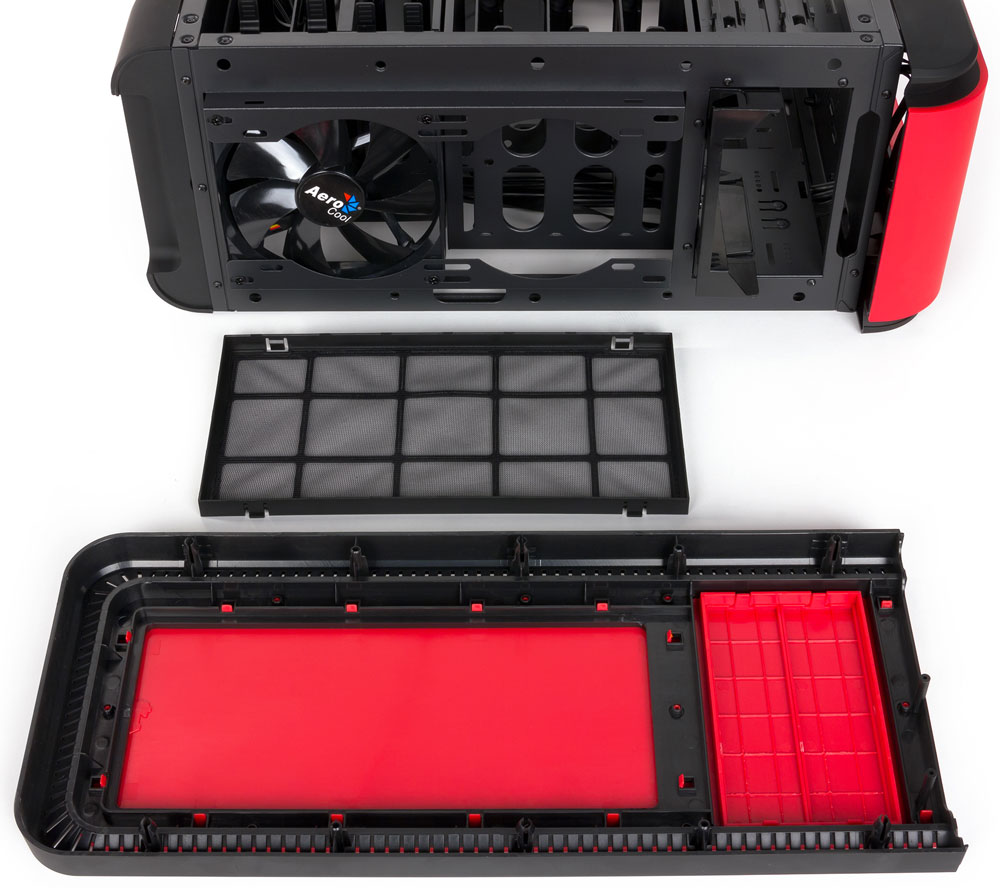

Фронтальные вентиляторы и фильтр AeroCool DS 200

Теперь об охлаждении накопителей. Конечно, их установка на салазки исключает теплоотвод к металлу шасси, однако в боковых стенках дисковых отсеков и в нижней плоскости салазок есть большие отверстия, обеспечивающие доступ потоков воздуха, создаваемых фронтальными вентиляторами, или хотя бы не создающие препятствий для теплообмена при отсутствии этих вентиляторов.


Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок с фиксацией парами винтов с накатными головками. На заднем торце крышек для облегчения их снятия предусмотрены штампованные выступы. Надо отметить, что крышки из-за немалого размера, относительно толстого металла и наличия шумопоглощающего слоя получились тяжелыми, и работать с ними надо осторожно.

Для крепления системной платы формата ATX установлены четыре шестигранные стойки, еще семь есть в комплекте. Их установку облегчит имеющаяся пластиковая рукоятка-переходник, которая позволит закручивать стойки рукой или крестовой отверткой.

Заглушки на задней панели в отверстии для портов ввода-вывода системной платы и в передних пятидюймовых слотах отсутствуют. Отверстия для плат расширения закрыты многоразовыми заглушками, которые, как и сами платы, крепятся винтами с накатными головками. Если винты закручены сильно, добраться к ним отверткой поможет вырез, имеющийся в левой задней стойке шасси.

В подложке материнской платы есть большое окно, позволяющее устанавливать или снимать процессорный кулер без демонтажа самой платы, а также четыре закрытых резиновыми заглушками с разрезными лепестками отверстия для прокладки кабелей за подложкой. Закрепить кабели к имеющимся штампованным ушкам помогут имеющиеся в комплекте одноразовые стяжки.

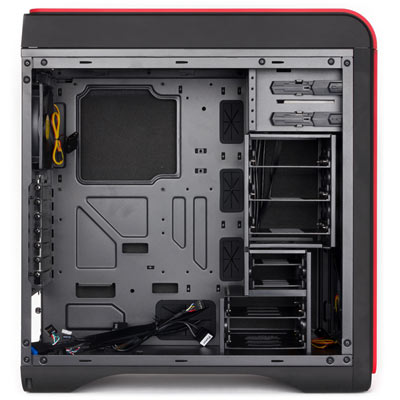

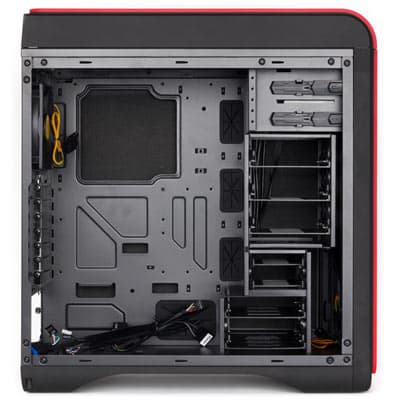

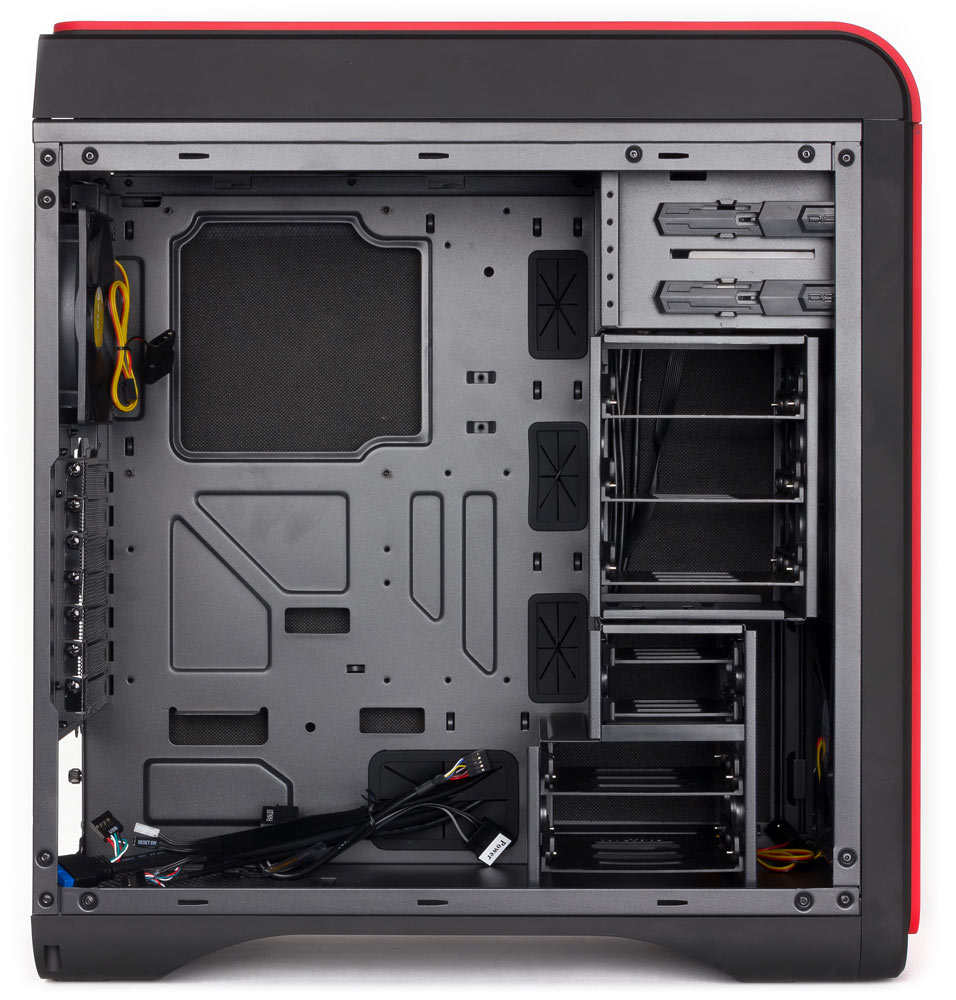

Вид на шасси слева AeroCool DS 200

Кабели от фронтальных разъемов экранированные, подключаются монолитными коннекторами. Для аудио есть только HD Audio, USB-порты подключаются к внутренним разъемам системной платы. Длина этих кабелей и шлейфов от кнопок и индикаторов позволяет довольно свободно оперировать со снятой верхней крышкой, которая, как и лицевая панель, фиксируется шестью пластиковыми цилиндрическими защелками.

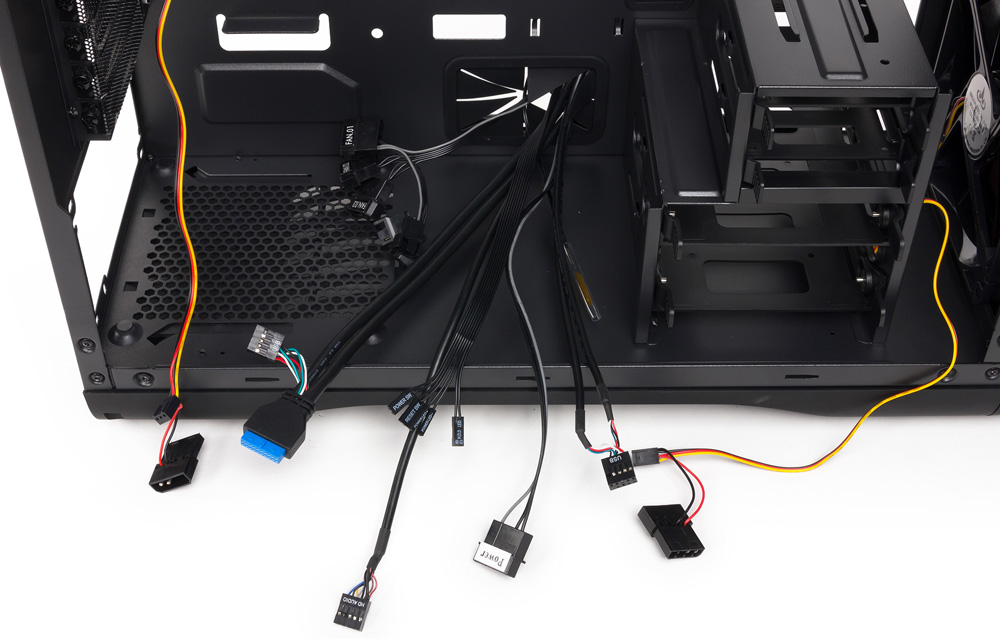

Кабели и шлейфы AeroCool DS 200

Блок питания крепится винтами непосредственно к задней панели; процесс установки облегчают металлические опоры, помогающие сориентировать блок относительно крепежных отверстий. Для уменьшения вибраций от работающего вентилятора БП на этих опорах предусмотрены амортизирующие наклейки, пусть и не очень толстые.

Крепление оптических накопителей безвинтовое, с помощью имеющихся слева защелок. Предусмотрено дополнительное крепление винтами справа. Точно так же крепится и адаптер-переходник для накопителей меньшей размерности, которые фиксируются в нем винтами.

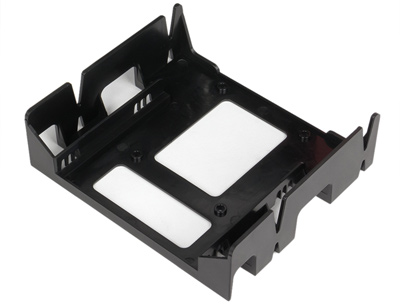

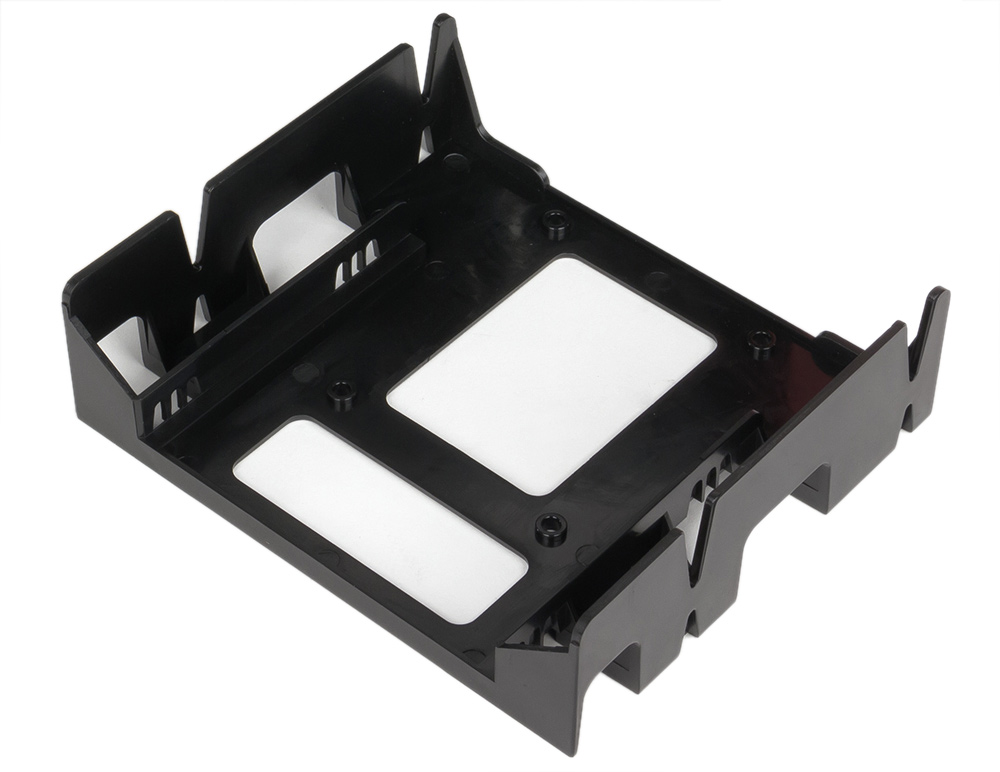

Адаптер-переходник AeroCool DS 200

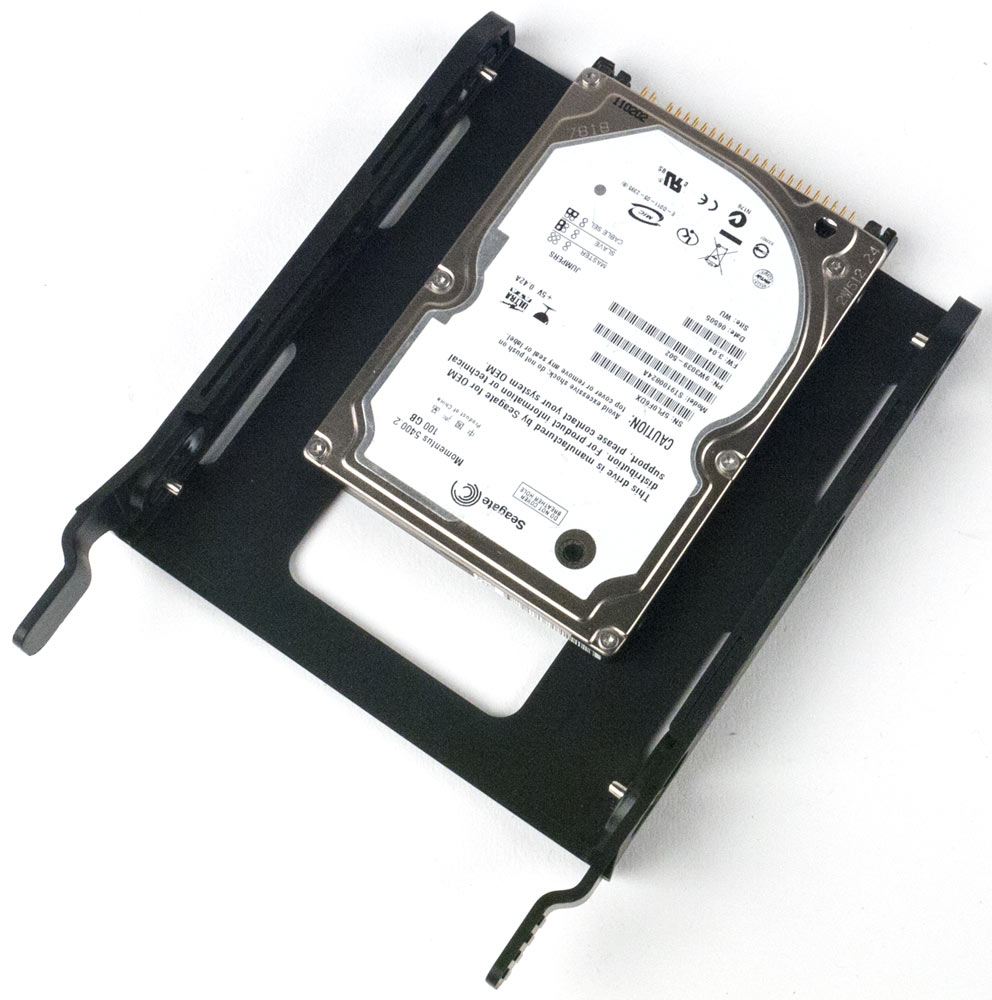

Мы уже говорили, что HDD и SSD устанавливаются в корзину с помощью салазок двух типов: в салазки большего размера можно вставить накопители обеих размерностей, причем 3,5-дюймовые диски крепятся боковыми штифтами с амортизирующими прокладками, а 2,5-дюймовые винтами снизу. В меньшие салазки, естественно, можно установить только 2,5-дюймовые накопители, которые на этот раз фиксируются боковыми штифтами.

Хотя салазки с установленными дисками сидят в корзине довольно плотно, предусмотрено их дополнительное крепление одним винтом.

Салазки для дисков AeroCool DS 200

Для подключения накопителей, установленных в 3,5-дюймовые салазки, лучше использовать SATA-кабели с Г-образными коннекторами. В принципе, прямые тоже поместятся, но тогда придется очень аккуратно снимать и устанавливать правую боковую стенку.

Кромки шасси либо завальцованы, либо скруглены, что уменьшает риск повреждения рук сборщика.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

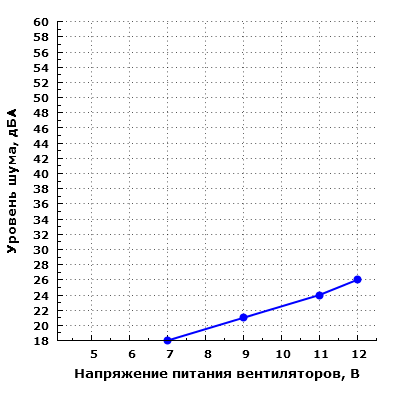

Уровень шума корпуса

Шум системы охлаждения корпуса изменяется в диапазоне от 17 до 26 дБА при измерении в ближнем поле. Таким образом, при питании вентиляторов напряжением 9 В и ниже шум является минимально заметным, при питании от 11 В — низким, а от 12 В — пониженным относительно типичных значений для жилых помещений в дневное время суток.

Корпус оснащен штатным одноканальным трехпозиционным контроллером вентиляторов, который имеет электронное управление посредством кнопок, выполнен, скорее всего, на основе ШИМ-контроллера и подключается посредством периферийного разъема. Алгоритм работы контроллера — последовательного типа: последовательным нажатием на кнопку переключаются режимы 1/2/3/2/1. Допускается подключение трех вентиляторов как с трехконтактным, так и с четырехконтактным разъемом. Какого-либо шума от контроллера зафиксировано не было.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
High2521
Middle2419
Low2217

При управлении вентиляторов штатным контроллером и размещении микрофона шумомера в ближнем поле шум находится на низком уровне на второй и третьей ступени контроллера, а при работе на первой ступени шум смело можно назвать малозаметным. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный во всех режимах работы контроллера.

Оценивая субъективно шумоизоляционные возможности корпуса, можно отметить, что они находятся на весьма приличном уровне. Этому способствует хорошая герметичность стыков, минимальное количество сквозных отверстий, наличие виброизоляционного покрытия не только изнутри на боковых панелях, но и снаружи на передней и верхней панели, а также двухслойная верхняя часть корпуса. Кстати, на боковых панелях мы видим не привычный тонкий поролон, а весьма увесистые листы стеклоткани с пропиткой на основе гудрона, что встречается пока не очень часто.

Довольно сильно удивили вентиляторы — точнее, почти полное отсутствие шума неаэродинамического происхождения при их работе при питании от 5 В. Даже в достаточно дорогих корпусах это встречается не так уж часто.

Таким образом, можно констатировать, что изготовитель очень внимательно подошел к вопросу шумоизоляции и акустической эргономики в целом, создав весьма интересный и конкурентоспособный продукт.

Позиционирование и выводы

По итогам наших исследований можно сказать, что корпус понравился нам не только внешне, но и по конструкции, которая вполне достойна похвалы как за продуманность, так и за реализацию. Особых огрехов мы не нашли; если быть совсем уж придирчивыми, можно отметить не совсем идеальные стыки различных наружных элементов — но вовсе не неряшливые или перекошенные, а именно «не совсем идеальные».

Оснащенность также на уровне, вполне достойном для современного корпуса средней ценовой категории. Нельзя не отметить и полноту системы фильтрации. Конечно, можно желать и большего — например, наличия док-станции для HDD/SSD или большего количества вентиляторов в штатной поставке, но всё это не может не сказаться на цене, и не каждый покупатель согласится переплачивать.

Правда, кое-что, на первый взгляд способное показаться излишеством, всё же присутствует, например, сменная верхняя крышка. Но это, во-первых, не самое дорогое дополнение, а во-вторых — не будем забывать, что корпуса покупаются надолго, и могут пережить несколько апгрейдов или даже полных замен прочей компьютерной начинки. Поэтому возможность легко преобразовать корпус из «малошумящего» в «теплоотводящий» (или наоборот) может стать веским доводом в пользу выбора DS 200.

Объективно менее полезным является контроллер вентиляторов с отображением температуры по датчику. Саму по себе возможность изменения скорости вращения вентиляторов (причем не 2-3, а всех, установленных в корпус, включая опциональные) бесполезной не назовешь, но в отсутствие системы автоматической регулировки наличие датчика и индикатора является скорее декоративной функцией. Хотя и ей можно найти вполне реальные применения — например, при тестировании конфигураций с высоким тепловыделением.

Что же касается дополнительных удобств из числа копеечных, но зачастую полезных, то здесь претензии предъявить сложно. Так, 3,5-дюймовые устройства с выходом на фронтальную панель хоть и редко, но всё же используются, и хорошо, что в DS 200 их установка предусмотрена. А в отсутствие таких устройств имеющийся переходник-адаптер можно будет использовать для размещения еще одного HDD или SSD.

Наличие исполнений с прозрачным окном в левой боковой стенке и без него является распространенным явлением, но широкий выбор расцветок встречается гораздо реже: если модели корпусов и имеют варианты цвета, то обычно не более двух-трех, а у DS 200 их целых шесть.

Таким образом, DS 200 может стать основой для сборки широкого спектра компьютеров, исключая разве что бюджетные. Еще одним ограничением может стать верхнее расположение органов управления при немалой высоте корпуса, зато отсутствие вентиляционных отверстий на боковых поверхностях позволит устанавливать компьютер вплотную к вертикальным стенкам.

В целом мы считаем корпус AeroCool DS 200 достойным нашего знака отличия «Original Design».

Средняя цена по данным price.ru
$105(26)
Средняя цена по данным Яндекс.Маркет
T-10955196
Предложения по данным Яндекс.Маркет
L-10955196-10

Корпус AeroCool DS 200 предоставлен на тестирование производителем
