Корпус AeroCool Vs-9 : еще одна вариация на бюджетную тему

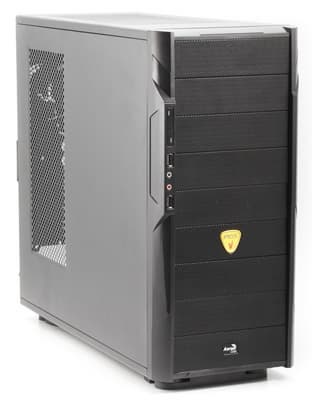

Корпус AeroCool Vs-9, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Корпуса AeroCool еще не попадали в нашу лабораторию; первый образец, с которого мы начинаем знакомство с продукцией этой фирмы, относится к игровой серии Performance Gaming System и позиционируется как один из самых доступных по цене.

Упакован AeroCool Vs-9 в объемистую коробку с ручкой для переноски; в комплекте несколько универсальных адаптеров (к ним крепятся как 3,5-дюймовые устройства, так и дополнительные вентиляторы), решетчатая заглушка для установки 3,5-дюймового устройства с выходом на переднюю панель, клипсы и моточек проволоки для крепления кабелей, а также набор крепежа. Есть руководство пользователя на нескольких языках, включая русский.

Цвет корпуса предлагается один: матовый черный, внутри и снаружи. Качество окраски нормальное, пластиковые детали прокрашены в массе; покрытие наружных металлических поверхностей имеет легкую шероховатость. Можно надеяться, что отпечатки рук и пыль на корпусе будут не очень заметными.

Внешний вид корпуса можно оценить по прилагаемому видеоролику.

Компоновка

Aerocool Vs-9 — однообъемный miditower с нижним расположением блока питания (корпус поставляется без БП), устанавливать который можно вентилятором как вверх, так и вниз; достоинства и недостатки обоих вариантов очевидны, да к тому же были не раз описаны.

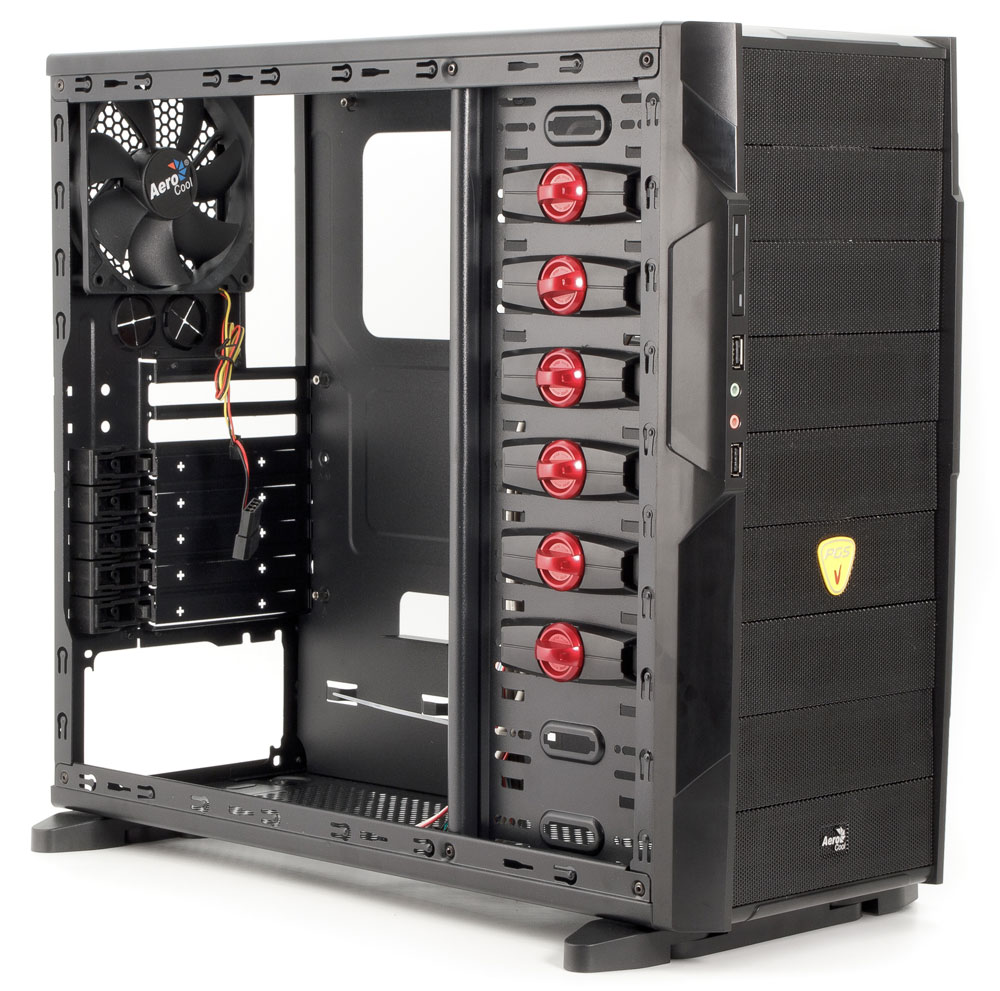

Вид изнутри AeroCool Vs-9

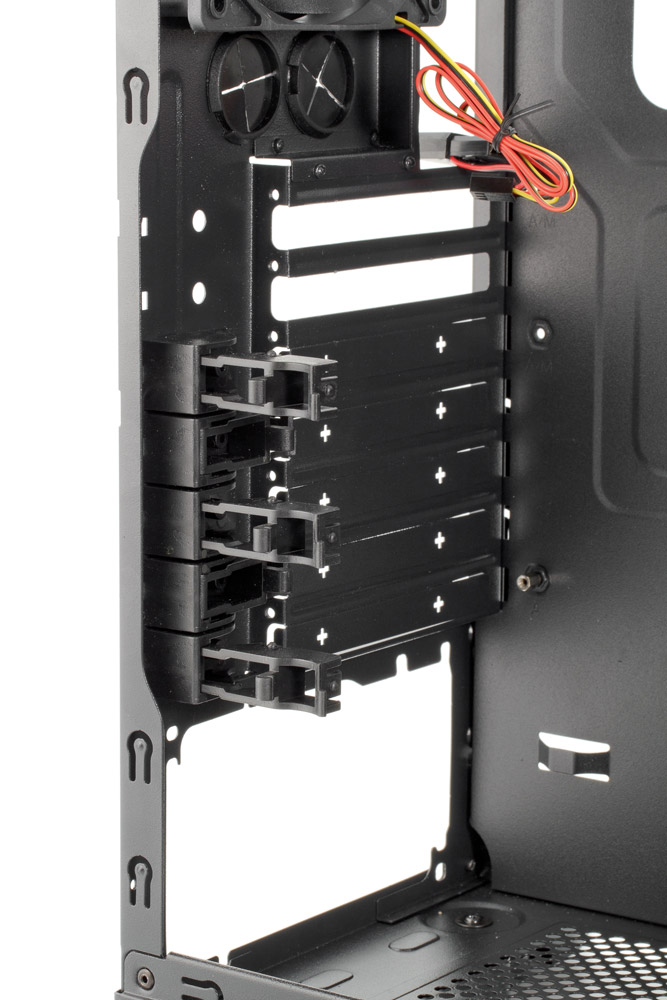

Продольная корзина для установки накопителей не делится на отсеки для 5,25- и 3,5-дюймовых устройств: в каждый из ее слотов можно поставить устройство любой из этих размерностей, просто для HDD придется использовать один из имеющихся в комплекте пластиковых адаптеров.

Все слоты имеют выходы на переднюю панель; одно из 3,5-дюймовых устройств может быть с выходом наружу, для чего в комплекте есть заглушка с соответствующим вырезом.

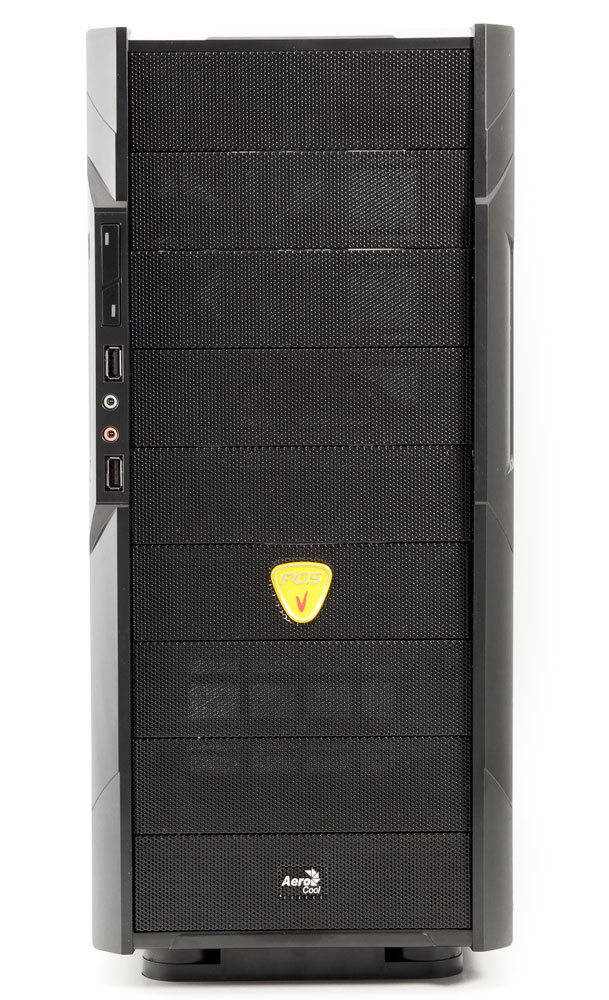

Лицевая панель AeroCool Vs-9

В нижней части корзины есть и штатное место для установки одного 2,5-дюймового HDD или SSD, правда, не самое удобное: в днище шасси имеются отверстия для крепежа, но амортизирующих втулок не предусмотрено.

В корпус можно устанавливать материнские платы формата вплоть до ATX и видеокарты длиной до 290 мм. Для видеокарт значение получено измерением до края самой корзины; нужно учитывать, что корпус установленного HDD будет выступать из нее еще сантиметра на полтора, а оптический привод и вовсе на 2,5–3 сантиметра, причем без учета разъемов. Поэтому при установке длинных видеокарт (тем более — двух, да еще и с габаритными системами охлаждения) количество устанавливаемых накопителей уменьшается, однако остается более чем достаточным для подавляющего большинства возможных конфигураций.

Конструкция

Размеры корпуса 430×190×490 мм (В×Ш×Г), вес 5,62 кг (в упаковке 6,95 кг).

Все металлические элементы изготовлены из 0,6-миллиметровой стали, поэтому жесткость конструкции не очень высокая. Боковые стенки имеют ребра жесткости, однако небольшой перекос все же возникает, мешая снятию или установке.

Ножки корпуса сделаны не в виде обычных «кругляшей», а имеют продолговатую форму, и оснащены шарниром, позволяющим поворачивать их в горизонтальной плоскости и выдвигать за габариты копуса, что способствует лучшей устойчивости конструкции. Сделаны они из твердого пластика, и потому их амортизирующая способность мала.

Передняя панель, по существу, представляет собой пластиковую рамку, в которую вставлены девять заглушек 5,25-дюймовых слотов. На левой грани этой рамки вертикальным рядом расположились две кнопки со встроенными светодиодными индикаторами (включение — синий, активность HDD — красный, оба не слишком яркие), разъем USB 2.0, выход и вход аудио, затем еще один разъем USB 2.0. Этот ряд начинается от второго сверху 5-дюймового слота и заканчивается примерно в середине панели; при настольном расположении системного блока пользоваться и кнопками, и разъемами будет довольно удобно; если же корпус расположить на полу, то наклоняться все-таки придется, к тому же появляется опасность случайно задеть торчащие вперед USB-устройства.

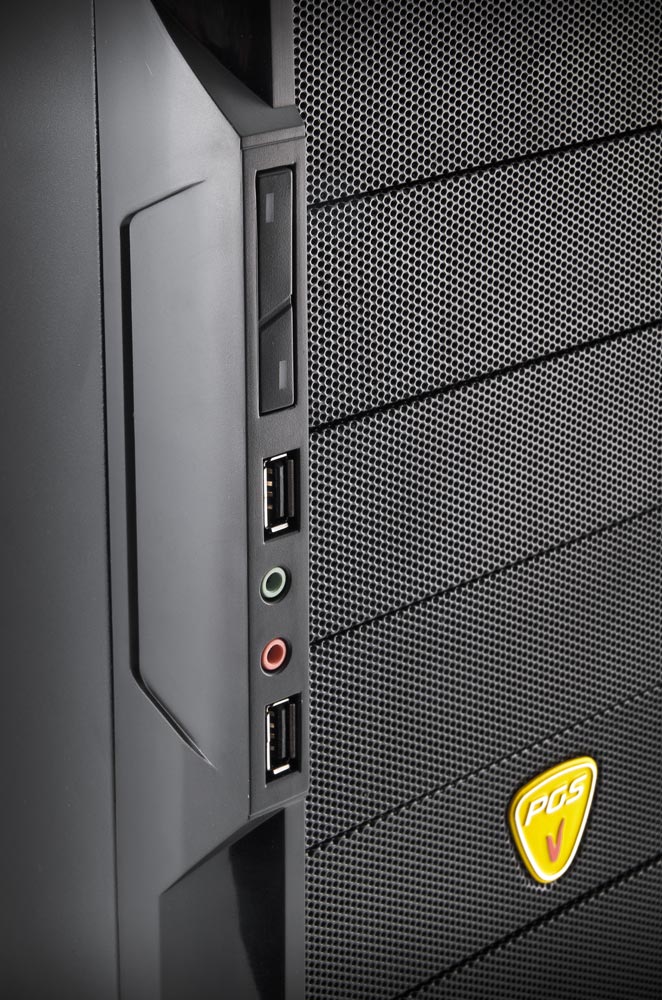

Панель управления AeroCool Vs-9

Обе кнопки выполнены не раздельно, а в виде единой вертикальной полоски, нажатие на верхнюю (и бо́льшую) часть которой включает или выключает компьютер, а нижняя часть отвечает за Reset. Свободный ход у кнопок небольшой, срабатывают они очень мягко, и вслепую ими пользоваться рискованно.

Надо отметить, что заглушки 5,25-дюймовых слотов «сидят» в передней панели не слишком плотно: порой достаточно легкого толчка, чтобы край заглушки или вся она целиком ушла внутрь корпуса. Сама же панель крепится шестью парами пластиковых защелок очень прочно.

Система вентиляции

Верхняя и нижняя панели шасси имеют обширные перфорированные зоны; почти полностью перфорирована и съемная лицевая панель: заглушки 5,25-дюймовых слотов представляют собой металлическую сетку на пластиковом каркасе с защелками, снабженную изнутри пылевым фильтром из тонкого поролона. К сожалению, эти фильтры — единственные штатные в корпусе; к тому же их эффективность снижается из-за наличия выреза в нижнем торце лицевой панели, предназначенного для облегчения ее снятия.

Производитель установил в корпус только один вентилятор — 120-миллиметровый на задней стенке; он явно из числа недорогих, однако имеет универсальное подключение: 3-контактным разъемом к материнской плате или периферийным коннектором питания (т. н. «Molex») к БП (разъем male+female, т. е. не потребует лишнего коннектора питания).

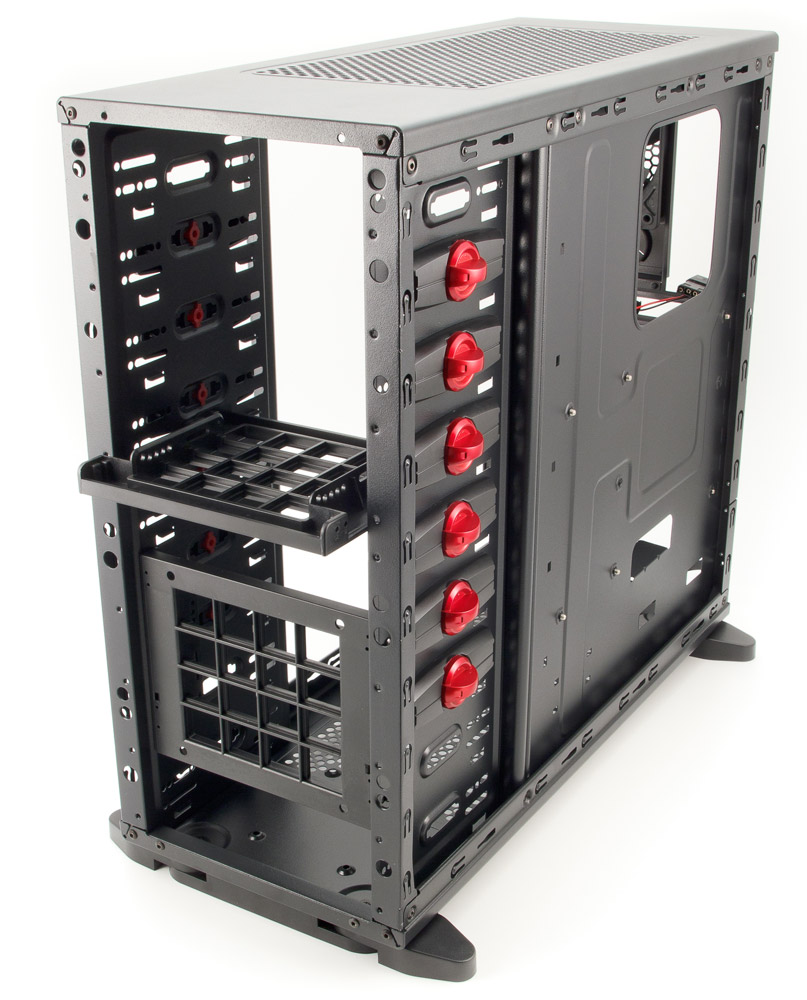

Система вентиляции AeroCool Vs-9

При желании в корпус можно установить еще до 6 вентиляторов (саморезы для их крепления придется приобретать дополнительно). Три из них, также 120-миллиметровые, крепятся на передней панели шасси с помощью упомянутых выше универсальных адаптеров, имеющихся в комплекте. Два вентилятора можно закрепить на левой боковой стенке; еще один — на дне шасси (производитель рекомендует делать его втягивающим, однако тогда при размещении корпуса на полу мы получим настоящий пылесос). Последние три вентилятора из перечисленных производитель упоминает как 120- или 140-миллиметровые, однако конфигурация отверстий позволит поставить вентилятор и меньшего размера.

Помимо этого, есть возможность оснастить каждый из устанавливаемых 3,5-дюймовых жестких дисков индивидуальным 120-миллиметровым вентилятором.

Система вентиляции AeroCool Vs-9

Конечно, вентиляторы разных размеров (от 80 до 140 мм) можно закрепить и на верхней панели корпуса, однако они могут помешать установке материнской платы; видимо, поэтому производитель в описании корпуса на своем сайте о такой возможности и не упоминает.

Предусмотрена и установка жидкостной системы охлаждения: на задней стенке шасси для нее имеются отверстия с резиновыми заглушками.

Сборка системного блока

Боковые крышки крепятся системой пазов и гребенок с фиксацией парами винтов с накатными головками. На заднем торце крышек для облегчения их снятия предусмотрены удобные складывающиеся ручки-петли из пластика; вот только правая ручка в сложенном состоянии может закрывать часть установленных плат расширения.

Для крепления материнской платы формата ATX установлены девять шестигранных стоек; если используется плата меньшего размера, то часть из них нужно будет переставить.

Заглушка на задней панели в отверстии для портов ввода-вывода матплаты отсутствует, а вот в отверстиях для плат расширения их придется выламывать. Крепление таких плат безвинтовое, с помощью пластиковых фиксаторов; однако есть возможность дополнительно закрепить их винтами, причем для удобства работы отверткой в ребре шасси имеется вырез.

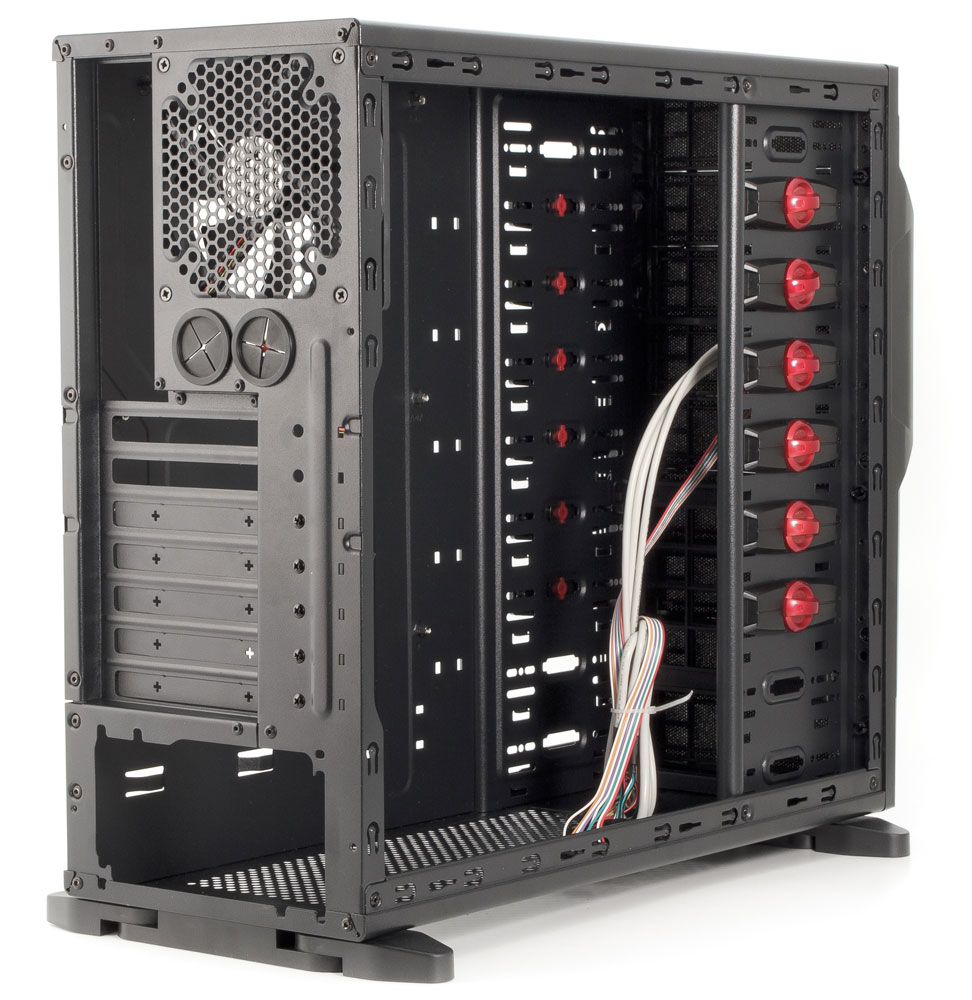

Задняя панель изнутри

При установке 5,25-дюймовых устройств ничего выламывать не придется: металлические заглушки на передней стороне шасси попросту отсутствуют. Однако для некоторых слотов придется удалить поддерживающие планки — тонкие пластиковые прутки квадратного сечения, имеющиеся на внутренней стороне съемной лицевой панели.

В подложке материнской платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы.

А вот прокладка кабелей за этой подложкой не предусмотрена; вместо этого предлагается укладывать кабели вдоль внутренней кромки матплаты, закрепляя их имеющимися в комплекте клипсами и проволочными скрутками, для которых в подложке предусмотрены отверстия.

Кабели от фронтальных разъемов не экранированы, подключаются монолитными коннекторами (для аудио есть и HD Audio, и AC’97). Хотя разъемы, кнопки и индикаторы закреплены на пластиковой лицевой панели, длина идущих от них кабелей и шлейфов позволит отодвинуть снятую панель на достаточное расстояние.

Блок питания крепится винтами непосредственно к задней панели; процесс установки несколько облегчают металлические упоры-ограничители, помогающие сориентировать БП относительно крепежных отверстий. Никаких амортизирующих элементов нет.

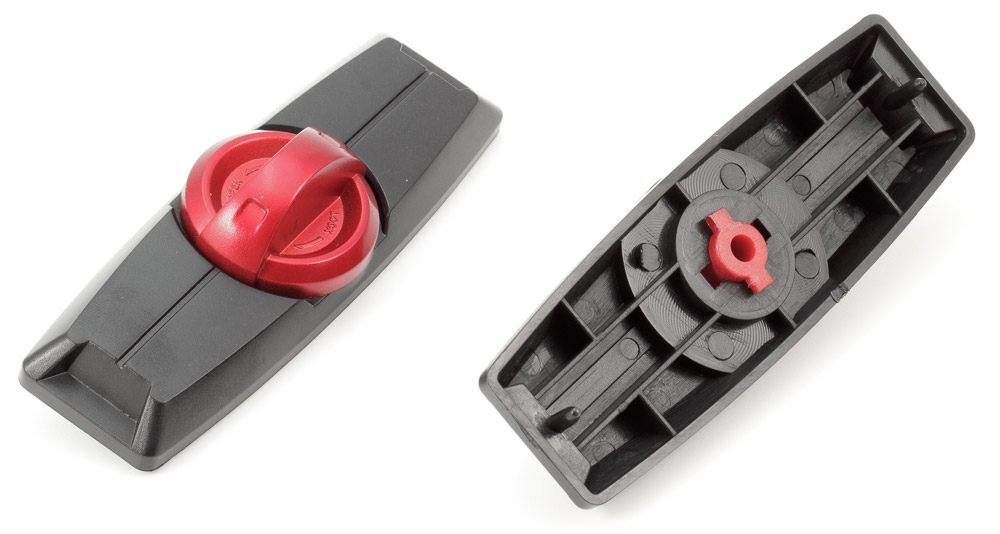

Крепление оптических накопителей безвинтовое, с помощью оригинальных фиксаторов с поворотной ручкой; предусмотрена и возможность крепления обычными винтами.

Безвинтовые фиксаторы

3,5-дюймовые устройства размещаются в корзине с помощью уже упоминавшихся универсальных адаптеров; крепление накопителя к адаптеру винтовое, а сам адаптер в корзине закрепляется либо теми же фиксаторами, либо имеющимися в комплекте саморезами. Адаптер создает и некоторый амортизирующий эффект, однако теплоотвод от корпуса HDD на шасси отсутствует. Как уже говорилось, для дополнительного охлаждения дисков к каждому адаптеру снизу можно прикрутить 120-миллиметровый вентилятор, но можно установить и общий для нескольких дисков вентилятор, закрепив его на таком же адаптере, установленном вертикально на передней стороне шасси.

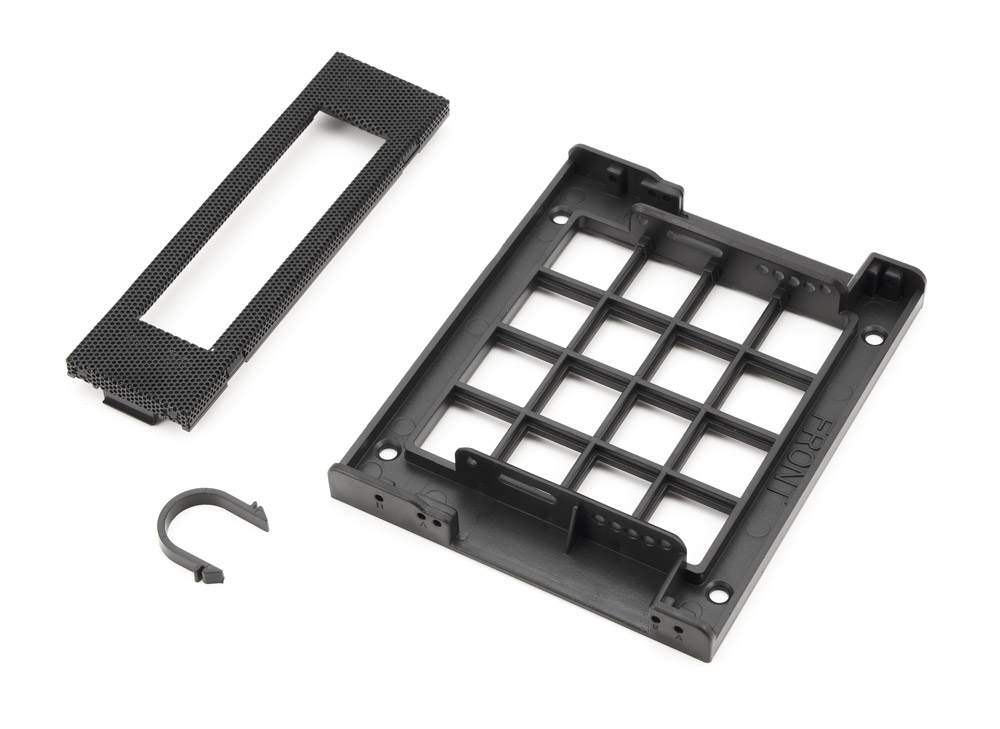

Дополнительные компоненты

Нужно отметить: крепление штатными фиксаторами как оптических приводов, так и 3,5-дюймовых устройств на пластиковых адаптерах получается не слишком надежным — наблюдается приличный люфт, поэтому лучше пользоваться винтами и саморезами из комплекта. А сама идея использования адаптеров с точки зрения сборщика не кажется замечательной: при установке HDD это лишние операции, к тому же адаптеры, использованные для установки вентиляторов на передней панели шасси, не дают задвинуть жесткие диски достаточно глубоко в корзину.

Почти все кромки шасси либо завальцованы, либо немного скруглены, что уменьшает риск повреждения рук сборщика.

Тестирование эффективности системы вентиляции корпуса

Последний этап исследования представляет собой тестирование с помощью программных средств, сильно нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

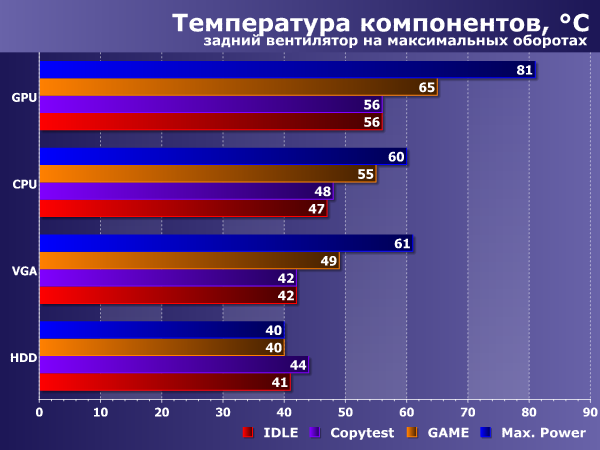

Эффективность системы вентиляции находится на удовлетворительном уровне. При пониженной скорости вращения единственного вентилятора производительность хоть и снижается, но не слишком заметно, хотя это частично компенсируется повышением скорости вращения вентилятора процессорного кулера. Эффективность охлаждения жесткого диска находится на вполне достаточном уровне, но в случае установки нескольких жестких дисков, а уж тем более сборки многодисковых массивов, стоит озаботиться улучшением охлаждения отсека для жестких дисков путем установки фронтального вентилятора.

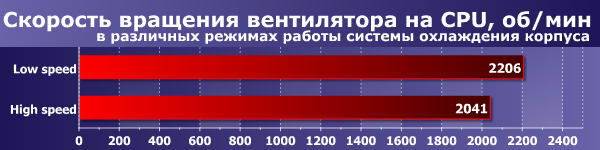

Эффективность охлаждения видеоадаптера находится на довольно низком уровне, но ничего удивительного тут нет, так как в достаточно небольшом по объему корпусе установлен всего один низкоскоростной вентилятор. Эффективность охлаждения CPU также не слишком высокая — чуть ниже среднетипичного уровня.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

При различных вариантах расположения корпуса расстояние до головы пользователя также будет весьма заметно отличаться. В данном случае мы приводим значение для двух вариантов производительности системы вентиляции корпуса при условии его настольного размещения.

Акустическая эргономика системы охлаждения корпуса находится на хорошем уровне. При питании комплектного вентилятора от номинального напряжения 12 В уровень шума находится на среднем уровне, а при питании вентилятора пониженным напряжением 5 В уровень шума корпуса находится на очень низком уровне и на расстоянии более метра малоразличим.

Оценка потребительских качеств

Из достоинств тут стоит отметить низкий уровень шума штатной системы охлаждения, но стоит помнить про ее далеко не самую высокую эффективность. Также стоит отметить качественное покрытие металлических частей корпуса, выполненное скорее всего с использованием порошковой краски. Но внешний вид несколько портит передняя панель из довольно дешевого пластика и с не самым высоким уровнем эргономики. Расположение органов управления и разъемов на передней панели корпуса предполагает настольное размещение или даже скорее установку на тумбе, так как именно в последнем случае использовать вышеуказанные элементы будет наиболее удобно. К форме кнопок также есть претензии — они практически неразличимы тактильно, да и найти их наощупь — задача не самая простая. Удобство сборки не слишком высокое, тут проблема вполне типичная для многих корпусов данной ценовой категории с безвинтовой системой крепления. Таковая есть, но свои задачи выполняет не очень хорошо. Также конструкию удешевили за счет отсутствия отсека для жестких дисков, вместо него использованы пластиковые адаптеры. Но продаваться корпус, скорее всего, будет неплохо, так как ему присущи основные особенности современных корпусов: блок питания в нижней части корпуса, верхнее вентиляционное отверстие, безвинтовые системы крепления, отверстие для монтажа задней пластины процессорного кулера и т. д. То есть «фичи» в наличии, но есть проблемы с реализацией.

Позиционирование и выводы

Корпус явно должен быть отнесен к категории малобюджетных. Конечно, имеющиеся возможности по оснащению его дополнительными вентиляторами позволят размещать в Vs-9 комплектующие с повышенным тепловыделением, но цена комплекта «корпус + опциональные вентиляторы» наверняка заставит потенциальных покупателей присмотреться к корпусам с более совершенной штатной системой охлаждения.

Отсутствие дополнительных «удобств» типа портов USB 3.0, eSATA, доков с внешним доступом для HDD/SSD не делает Vs-9 интересным и для людей, желающих собрать современный многофункциональный компьютер. Внешний вид корпуса также трудно назвать привлекательным: он явно не будет украшением комнаты любителя компьютерных игр.

Поэтому AeroCool Vs-9 можно рекомендовать для сборки домашней или офисной рабочей станции средней мощности. Сложно понять, почему его отнесли к серии Performance Gaming System: либо игровой компьютер на его основе должен быть бюджетного уровня, либо придется потратить заметные суммы на совершенствование системы вентиляции.

Образцов подобной продукции с примерно той же ценой на российском рынке предлагается много, и чем-то выделиться на их фоне «герою» нашего обзора будет очень трудно.


Средняя текущая цена (количество предложений)
Корпус AeroCool Vs-9
$55(4)
