Обзор материнской платы Gigabyte X870E Aorus Pro Ice на чипсете AMD X870E

Мы продолжаем изучать – как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.

Исследование процессоров — в своем разделе.

Как известно, платформа AMD AM5 этим летом получила развитие: вышло новое поколение процессоров Ryzen 9xxx. Вместе с ними обновилась и линейка системных чипсетов от AMD, новое поколение получило цифру 8, то есть X870/B850 и так далее.

Ниже приведена таблица основных отличий старших чипсетов AM5 двухлетней давности и последнего поколения.

Примечание: ^* – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

Суффикс «E» у чипсетов поколения 6xx означает лишь поддержку PCIe 5.0 от процессора для слота PCIe x16 и слотов M.2 (а также возможность деления 16-ти линий на варианты x8+x8 или x8+x4+x4), когда как у аналогов без «Е» на «процессорных» слотах версия 4.0 (и 16 линий PCIe делить нельзя – только 1 вариант: все 16 линий на слот для видеокарт).

Отметим, что серия 8хх отличается от 6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня такой контроллер это ASM4242 от ASMedia, и он требует 4 линии PCIe, которые могут использоваться как от чипсета 8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов).

Сегодня у нас на рассмотрении продукт из серии Aorus от компании Gigabyte. Эта серия производителем позиционируется как флагманская, но при этом в ней могут материнские платы и на среднебюджетных чипсетах, просто исполнение более премиального уровня.

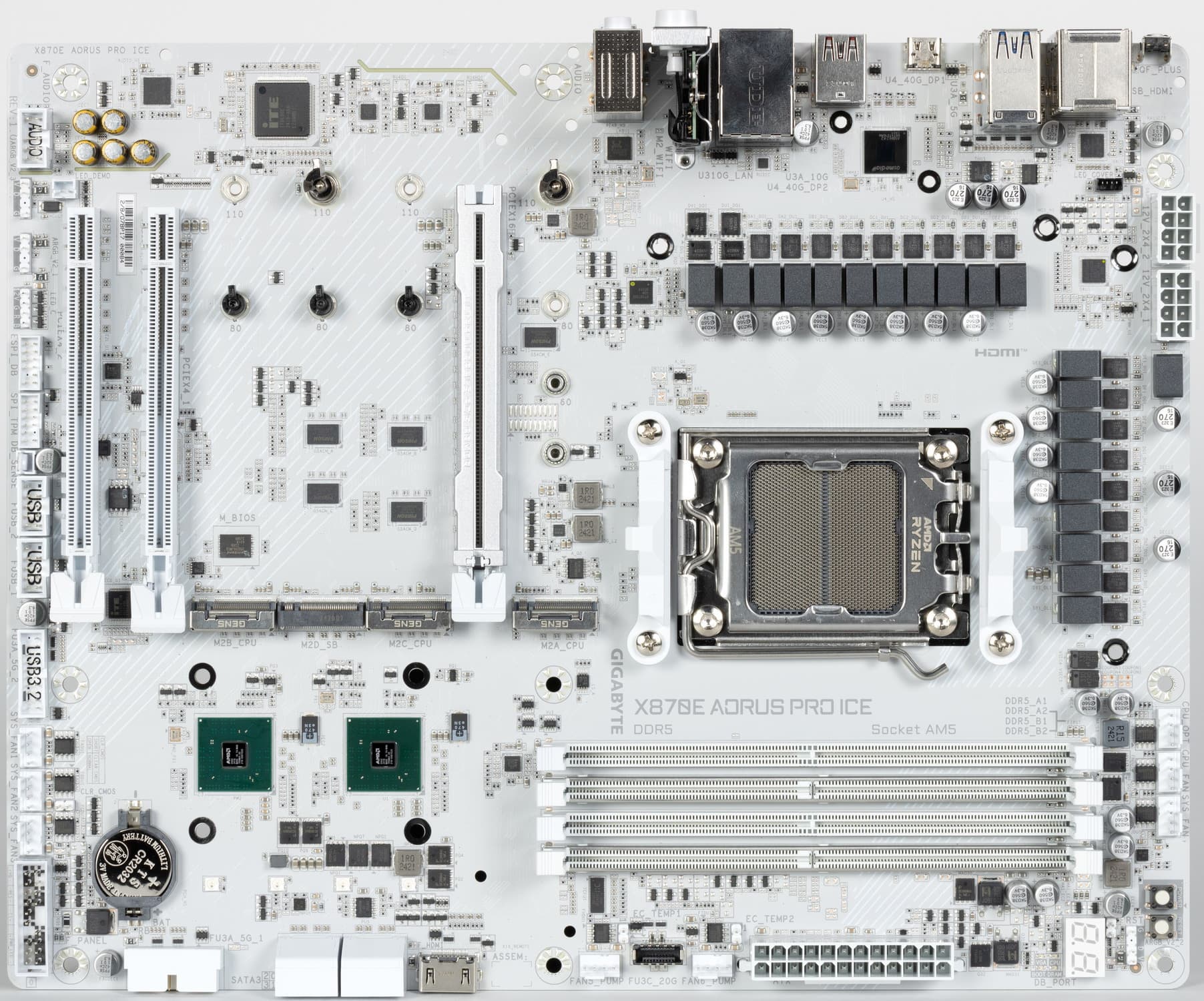

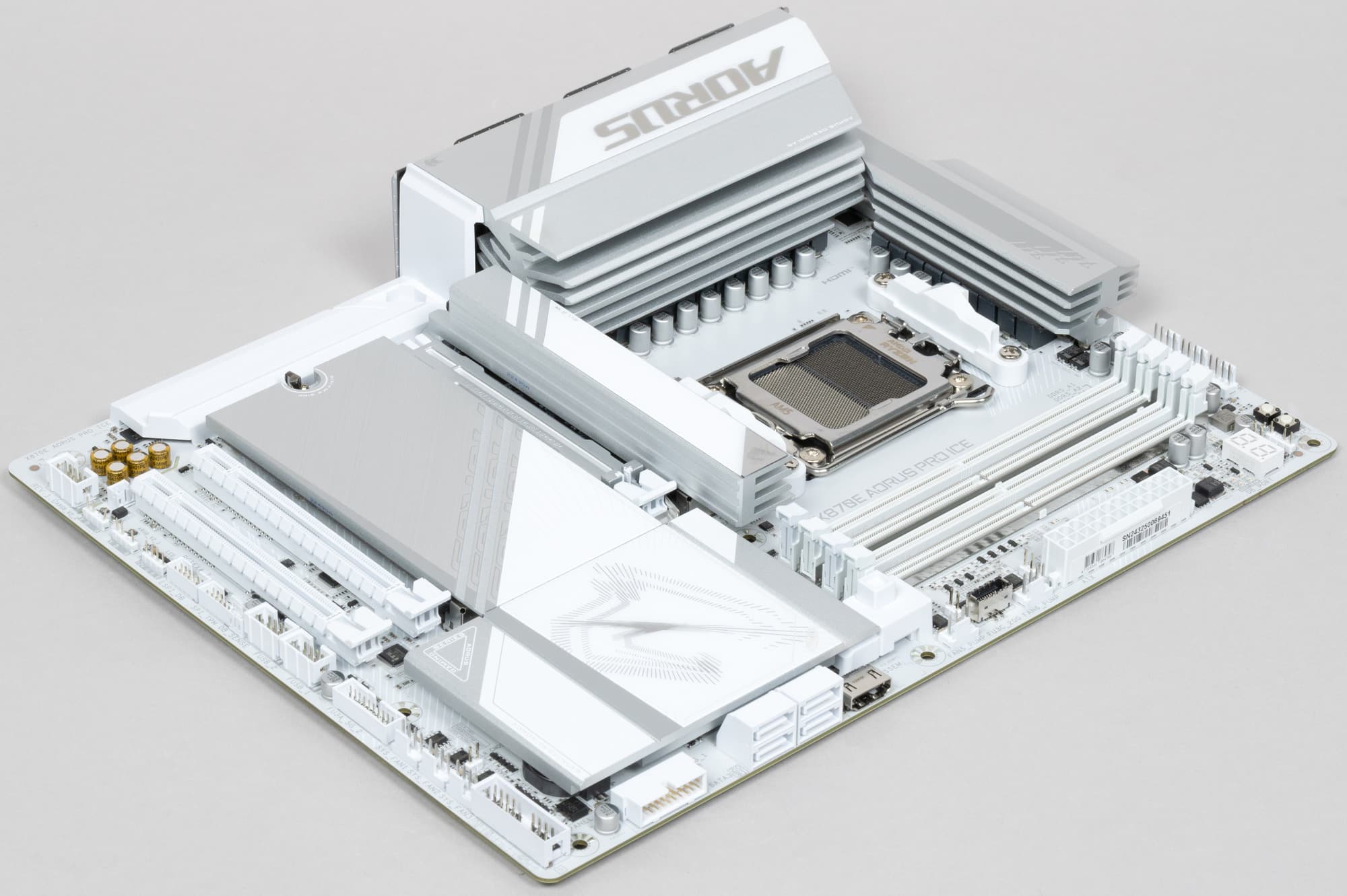

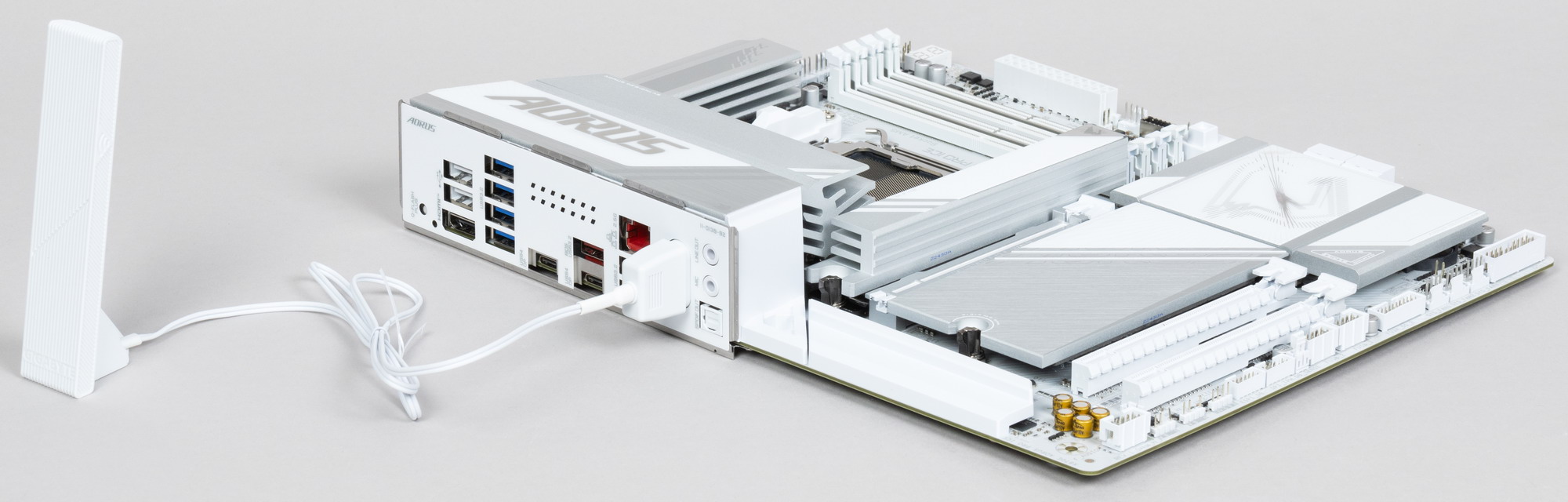

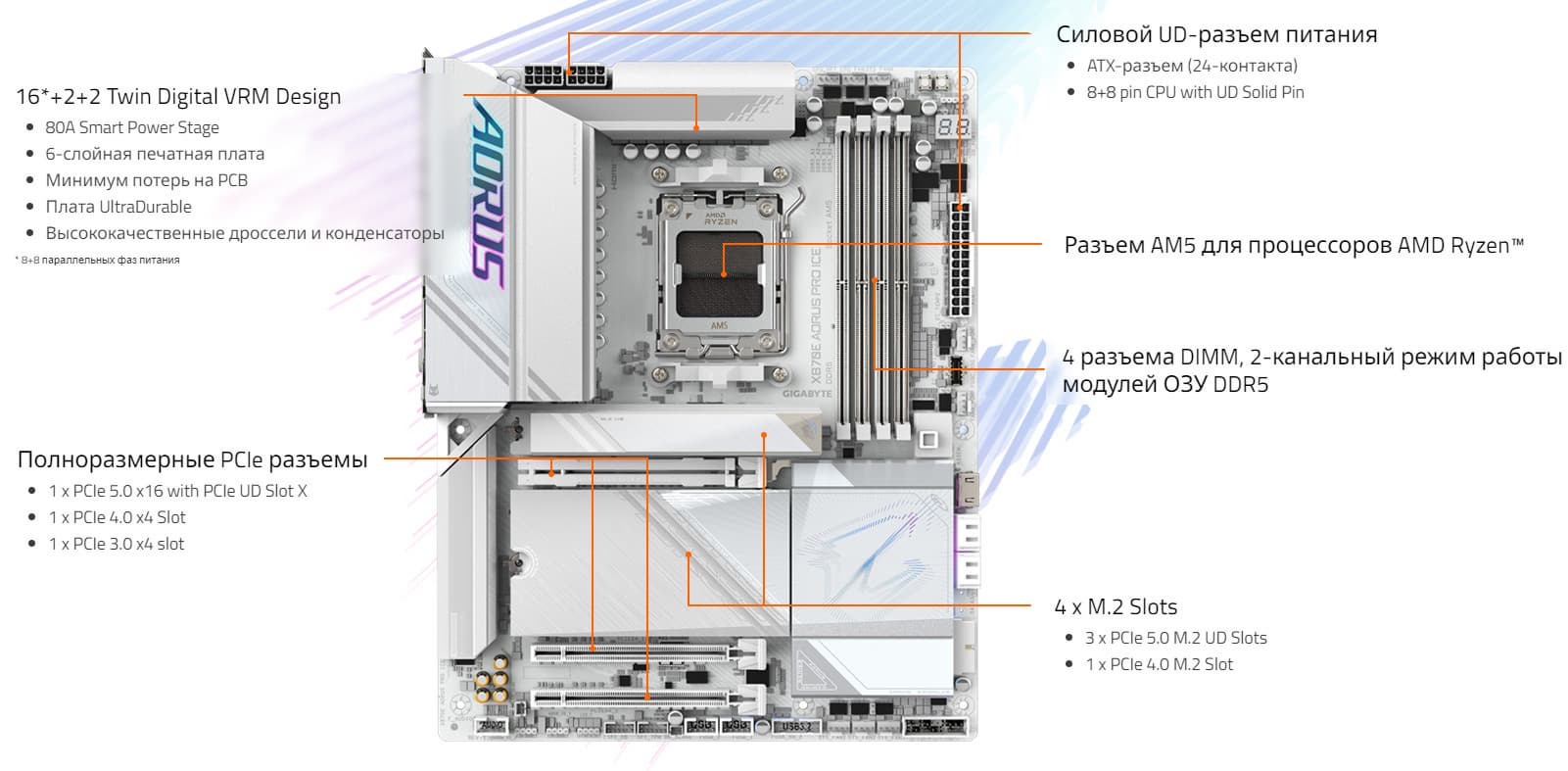

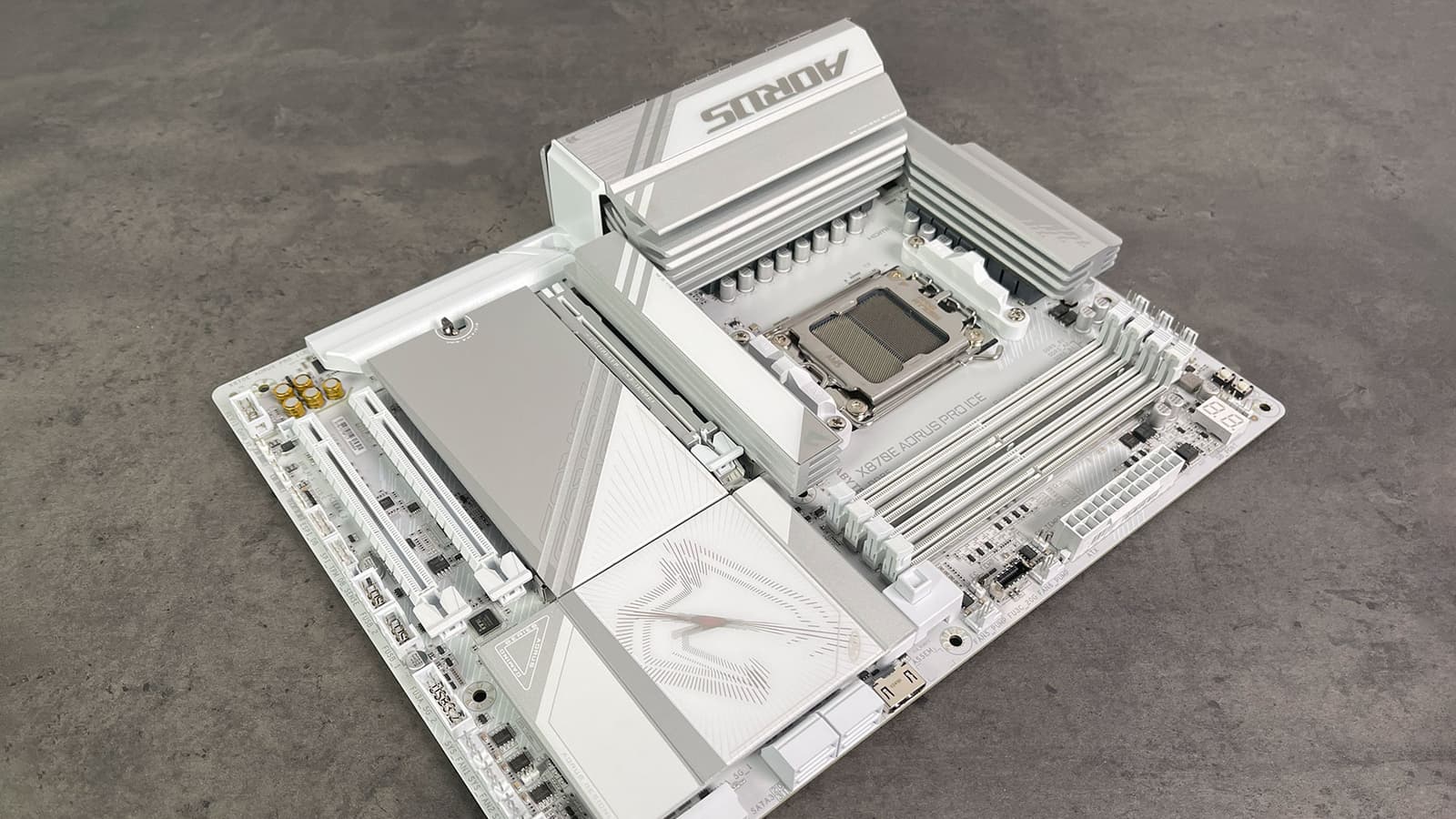

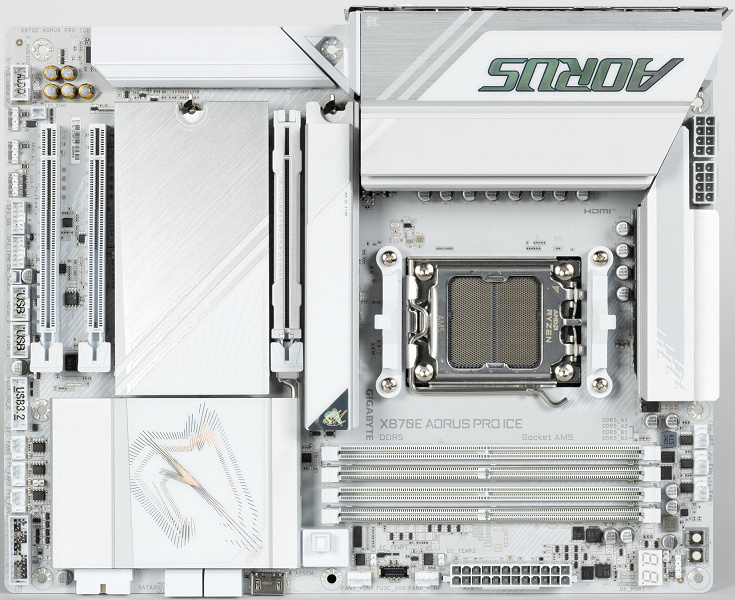

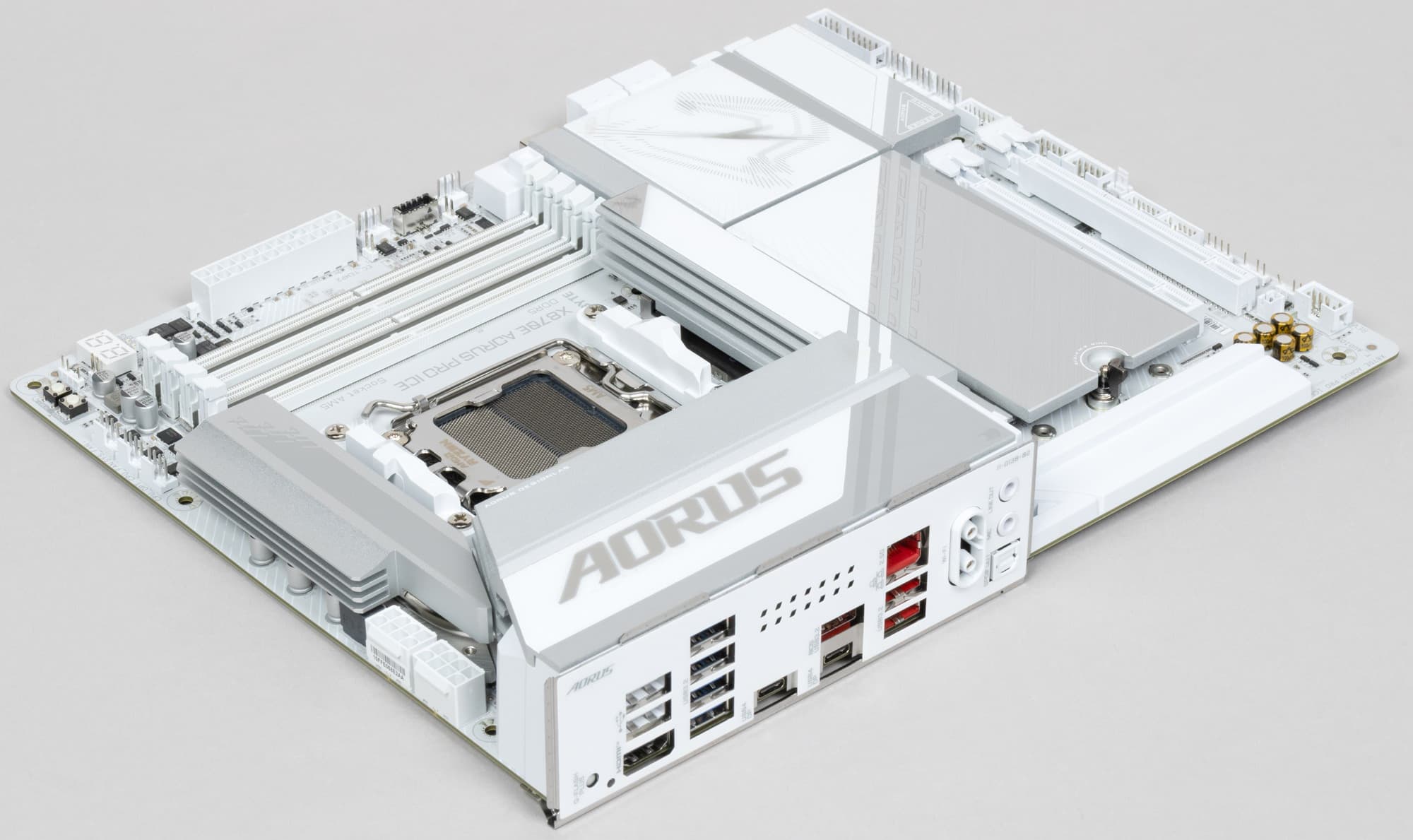

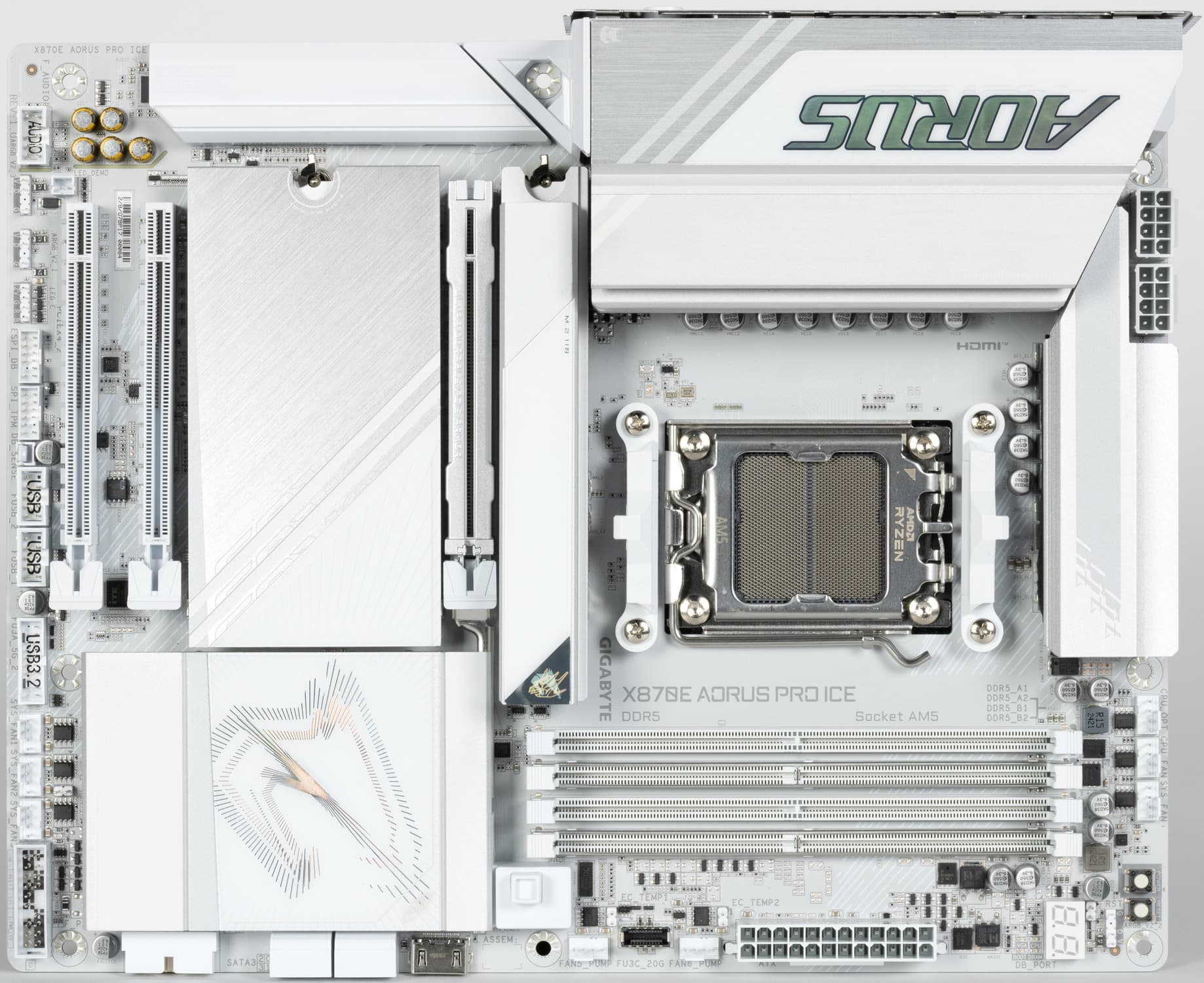

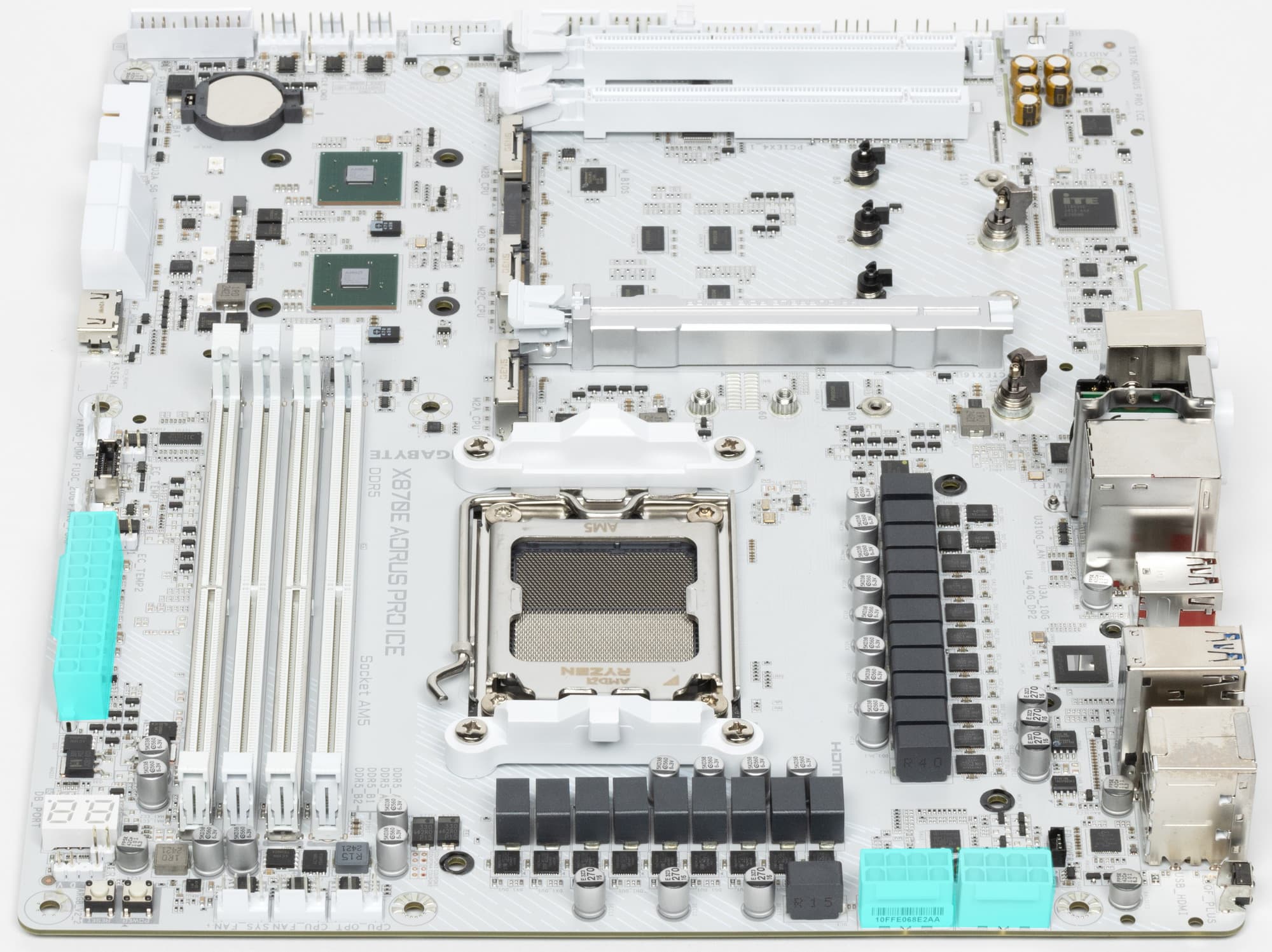

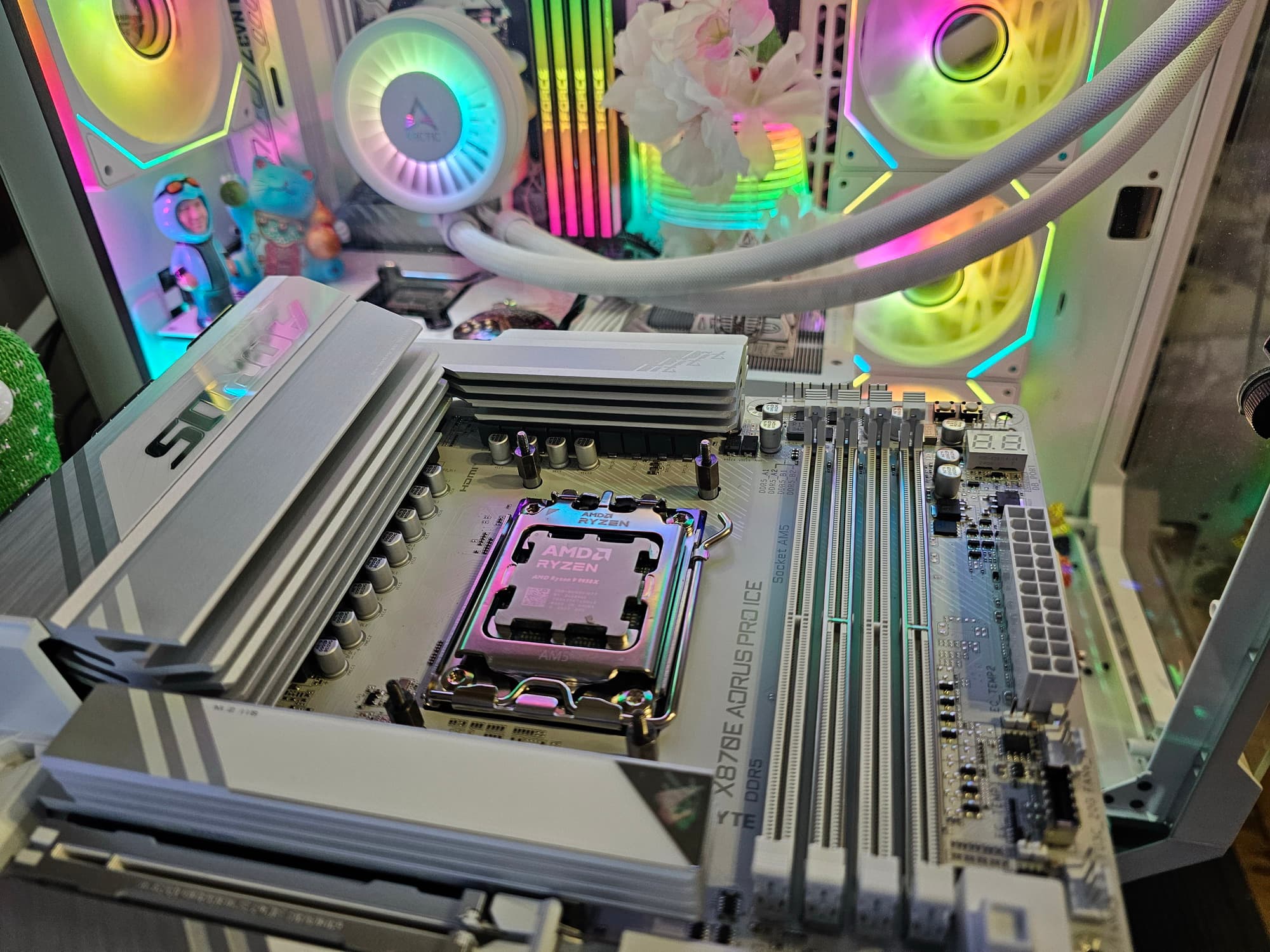

Переходим к самой материнской плате Gigabyte X870E Aorus Pro Ice. Уже по суффиксу Ice в названии можно понять, что плата белого цвета (ну или в серо-белых тонах).

Gigabyte X870E Aorus Pro Ice поставляется в традиционной коробке фирменного дизайна серии (но белого цвета, подчеркивающего окрас самой материнки). Комплект размещен под платой в отдельном отсеке.

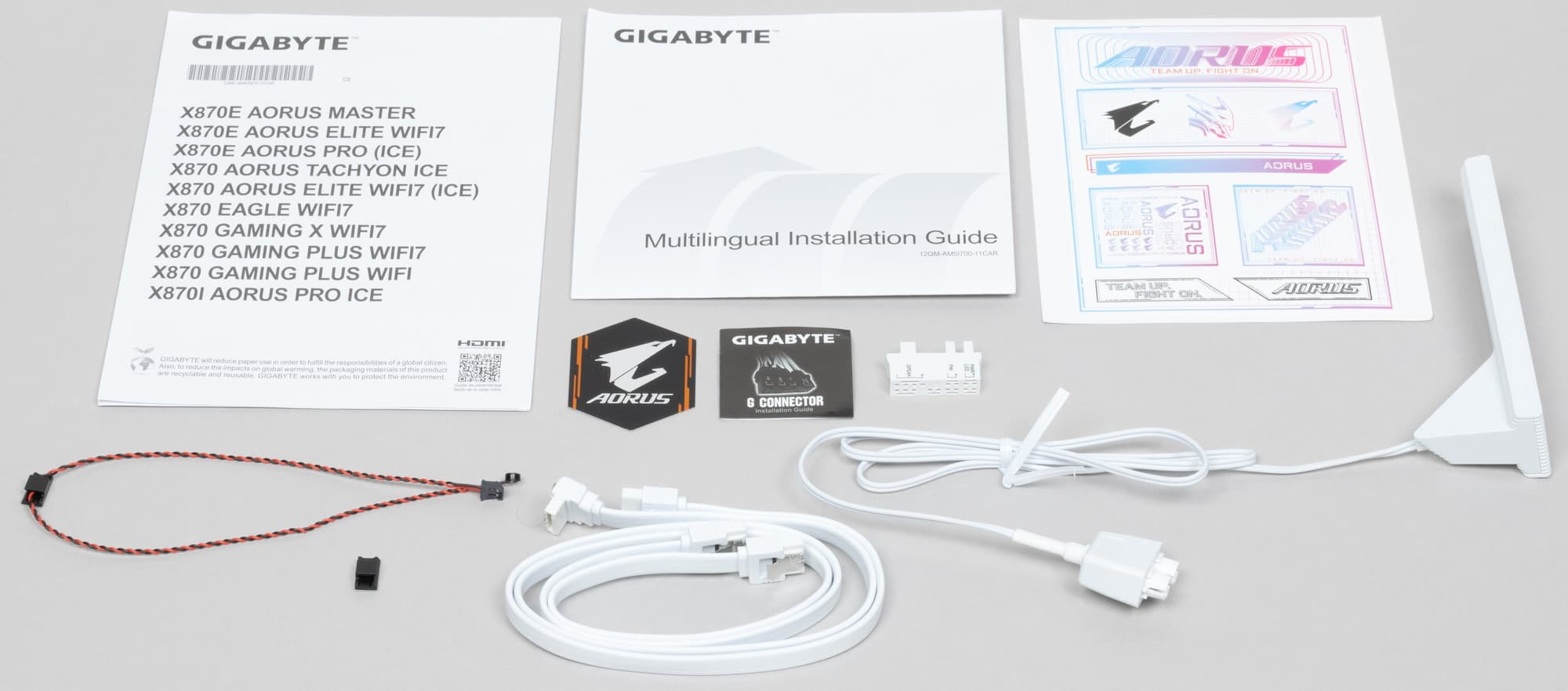

Комплект поставки скромен, ибо, как я уже говорил ранее, внутри серии Aorus имеются продукты разных уровней (например, Aorus Xtreme, Aorus Master – это флагманы, Aorus Pro – уровнем ниже, Aorus Elite – еще ниже), и наша материнка относится к как бы к среднему уровню топовой серии. Итак, кроме традиционных элементов типа руководства пользователя и кабелей SATA (кстати, тоже белые), имеются антенна встроенного Wi-Fi-модуля (белая!), провод с детектором шума, фирменный адаптер G-connector для передней панели, бонусные стикеры.

ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей. Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

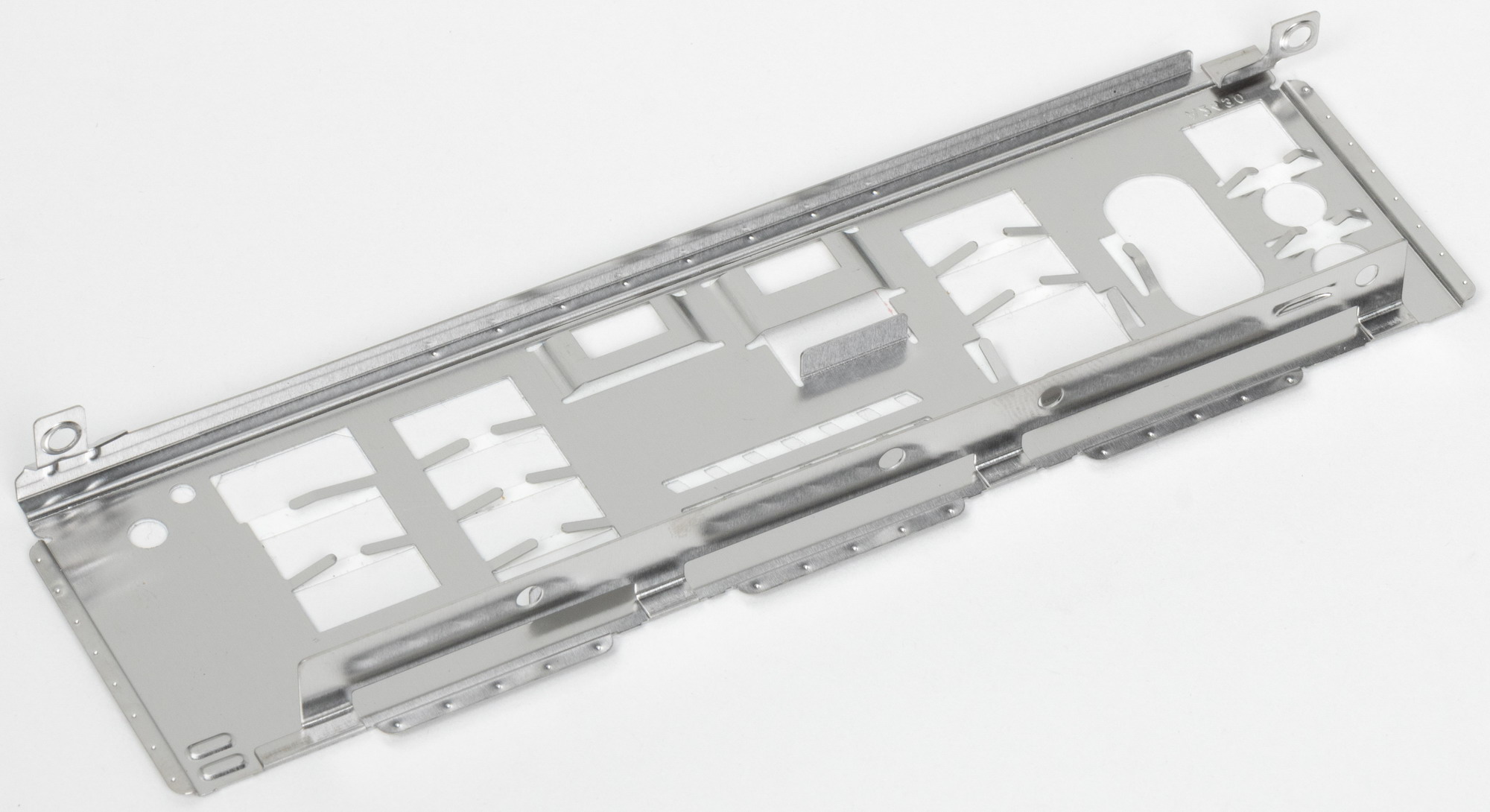

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte X870E Aorus Pro Ice имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из отверстий перекрыто радиатором от M.2 слота.

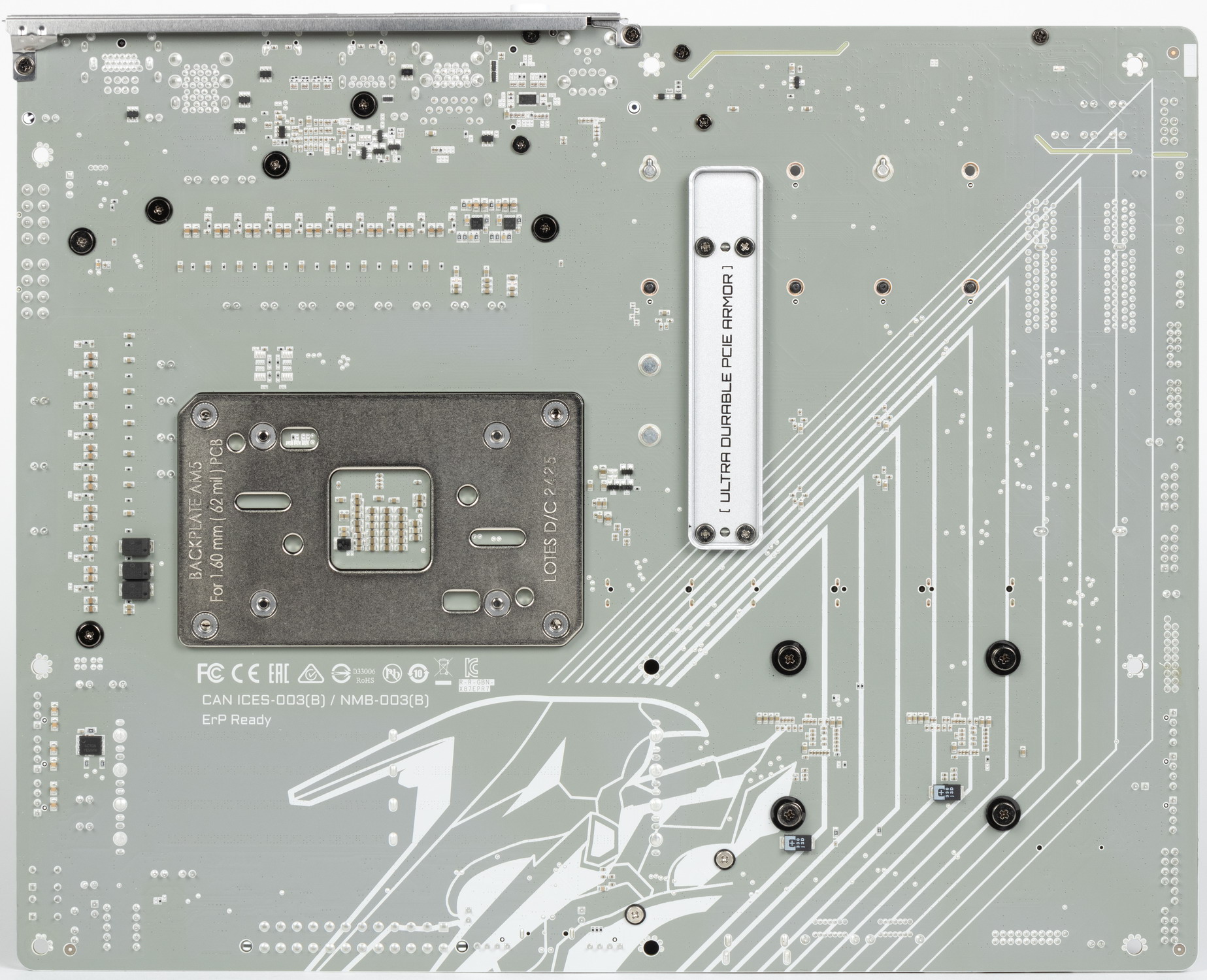

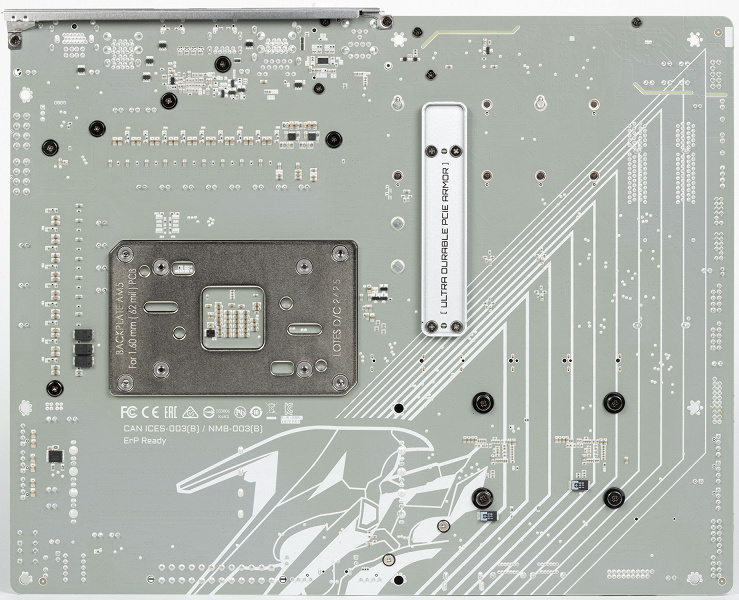

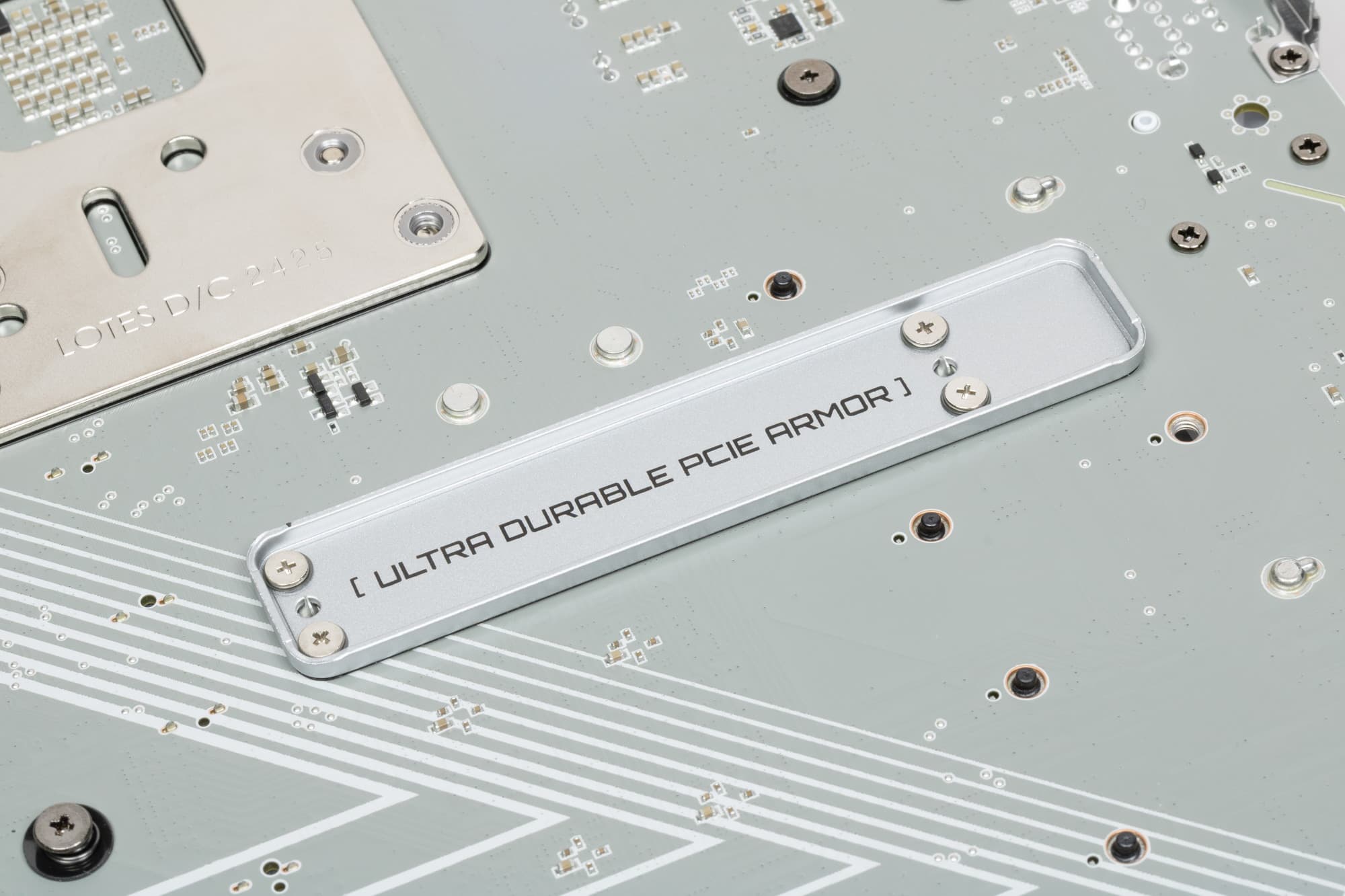

На оборотной стороне расположена металлическая пластина жесткости крепления основного слота PCIe x16 и традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны,а также отшлифовано. Защитной пластины (бэкплейта) нет. Любопытно отметить, что с оборотной стороны плата покрашена в серый, а не белый цвет, а также видны попытки создания некоего абстрактного рисунка на тему «Я не знаю, что такое Aorus, но я так его вижу».

Кстати, вот одно из традиционных отличий продуктов топового уровня от остальных: оснащение слота для видеокарты PCIe x16 очень внушительной пластиной жесткости с оборотной стороны PCB.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Примечание: ^* – слот PCIe x16 делит ресурсы со слотами M2B_SB и M2C_SB. Детали - ниже

Основная функциональность: чипсет, процессор, память

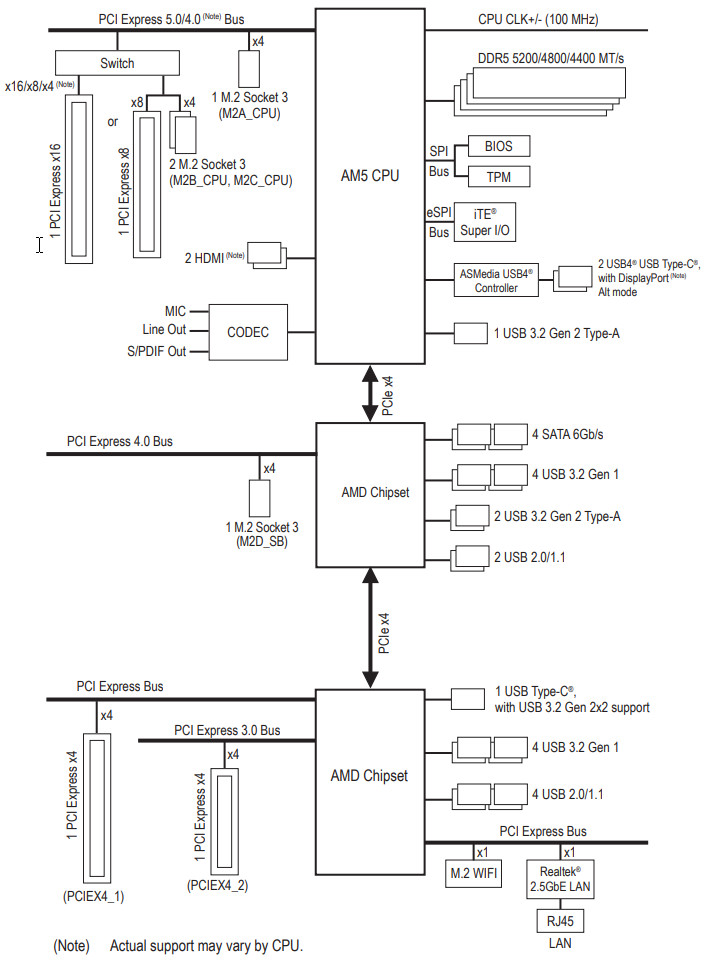

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 16 линий — это PCI-E 5.0 слот для видеокарт,
  • Осталось 8 линий PCIe 5.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор .

В свою очередь чипсет X870E поддерживает до:

• 8 портов USB 3.2 Gen2,
• 2 портов USB 3.2 Gen2x2,
• 12 портов USB 2.0,
• 2 портов USB4;
• 24 линии ввода-вывода:
  • 4 линии для связи внутри микросхем чипсета (см. ниже).
  • Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).

Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:

• 16 PCI-E 5.0 линий для видеокарт (от процессора);
• 2 порта USB4 (от контроллера ASM4242);
• 2 порта USB 3.2 Gen2x2 (от чипсета);
• 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
• 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
• 8 портов SATA 6Гбит/с (от чипсета)
• 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

Напомню, что чипсеты AMD X670 и X670E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае X670E получает версию PCIe 5.0, а в случае X670 — 4.0. Чипсет X870E имеет тот же набор, что и X670E, плюс поддержка 2х портов USB4 (через сторонний контроллер). Чипсеты X670, X670E, X870E состоят из двух микросхем, каждая из которых представляет собой по сути соответственно, B650, B650E или X870.

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

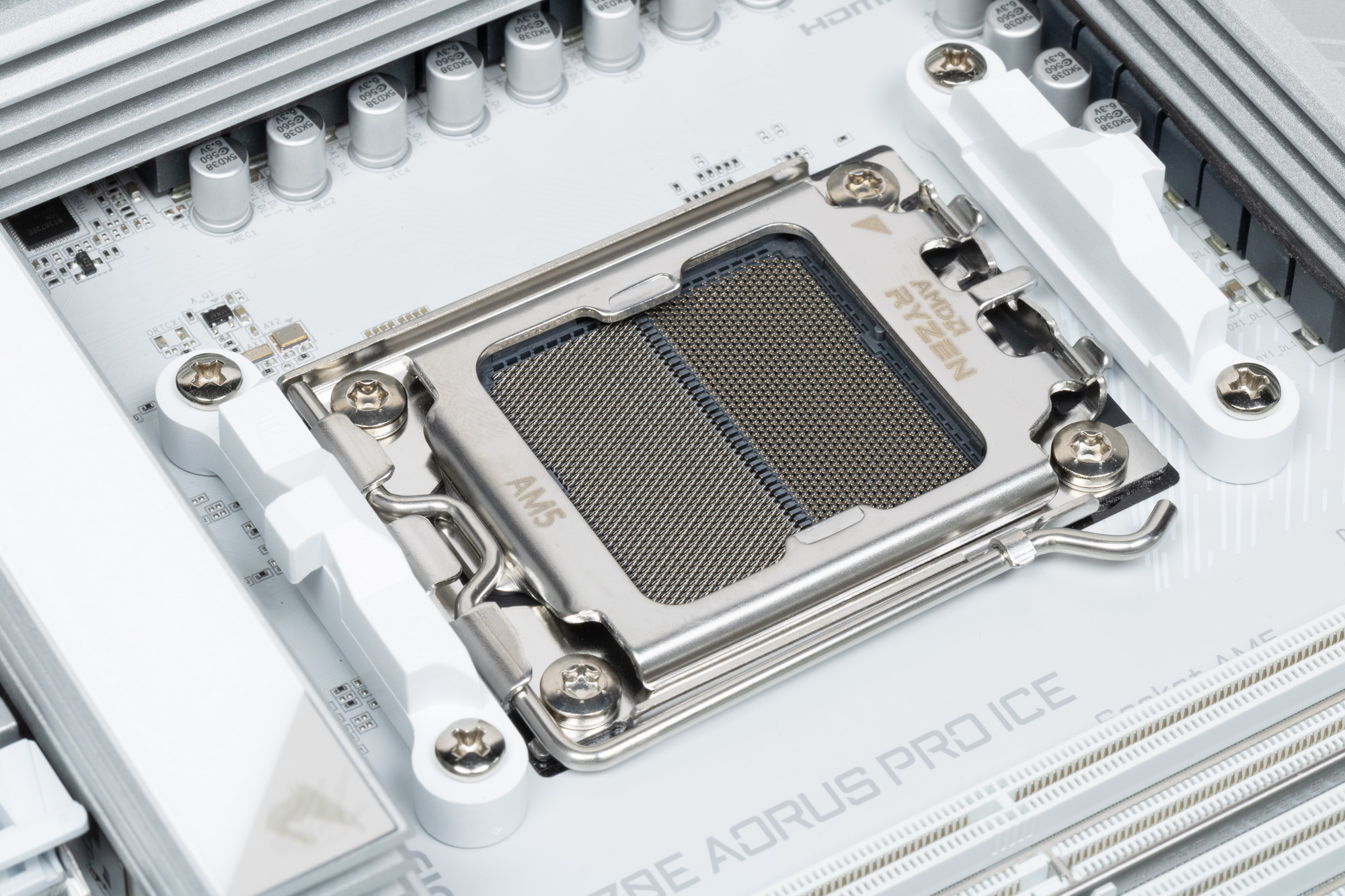

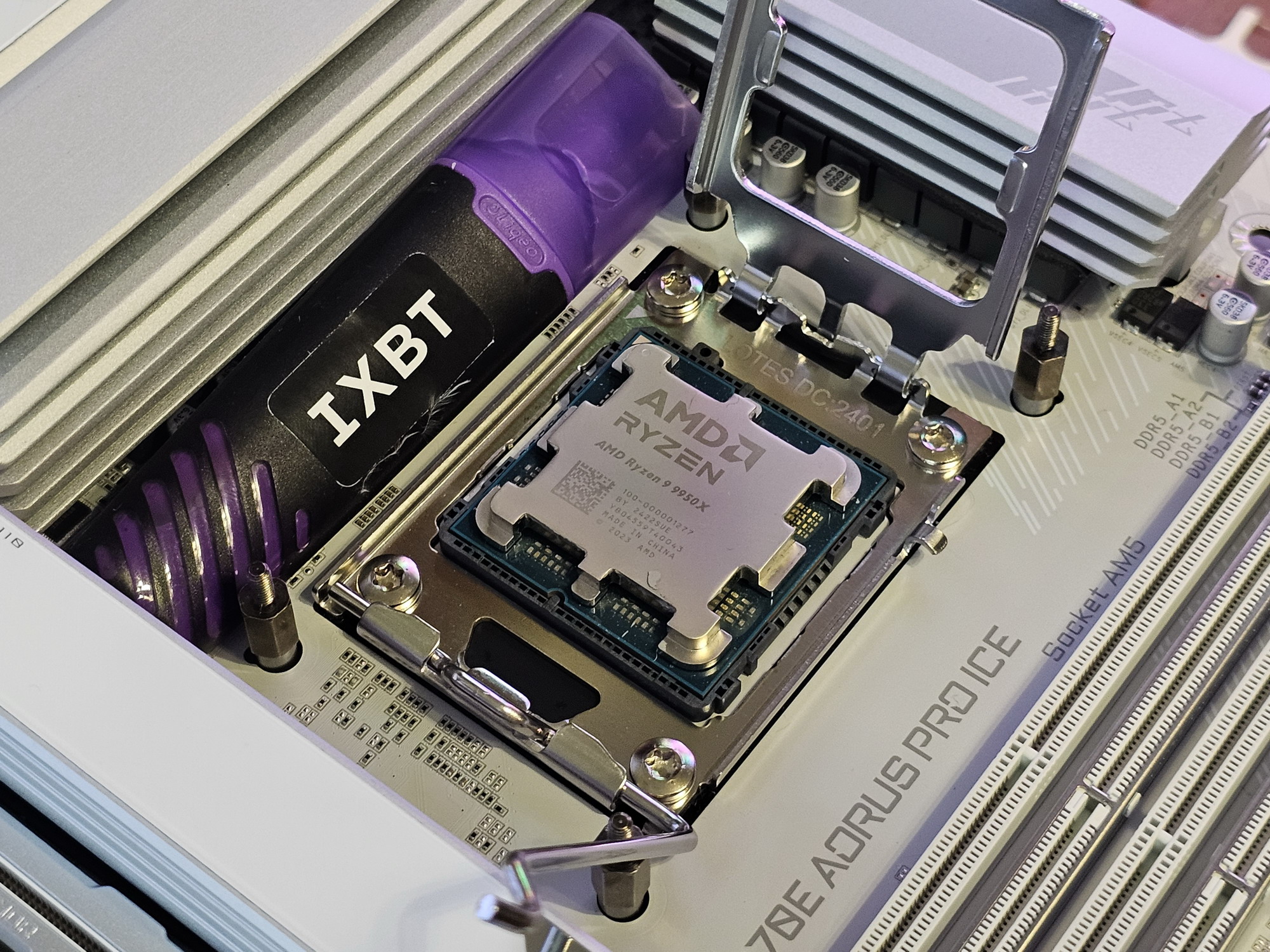

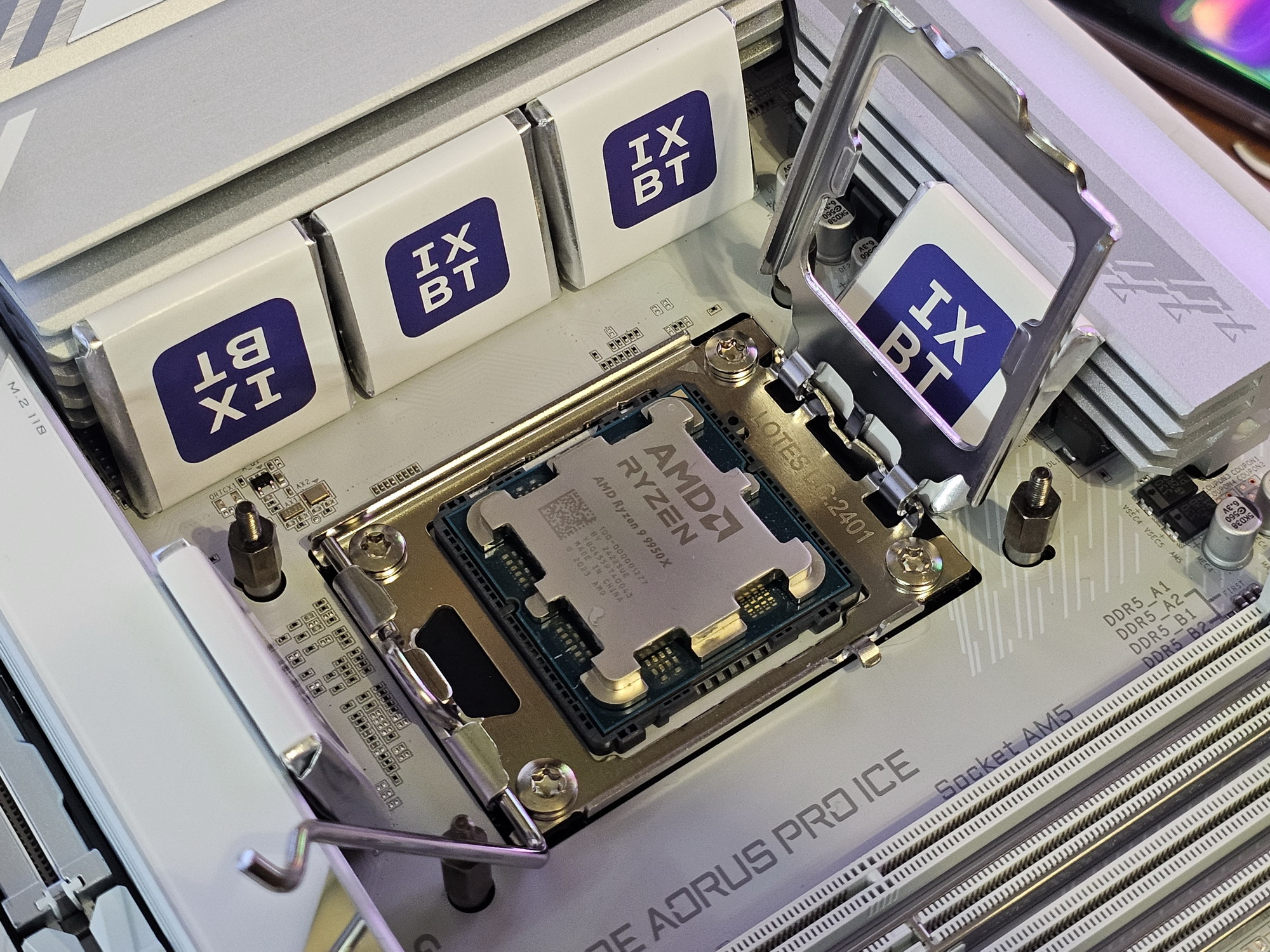

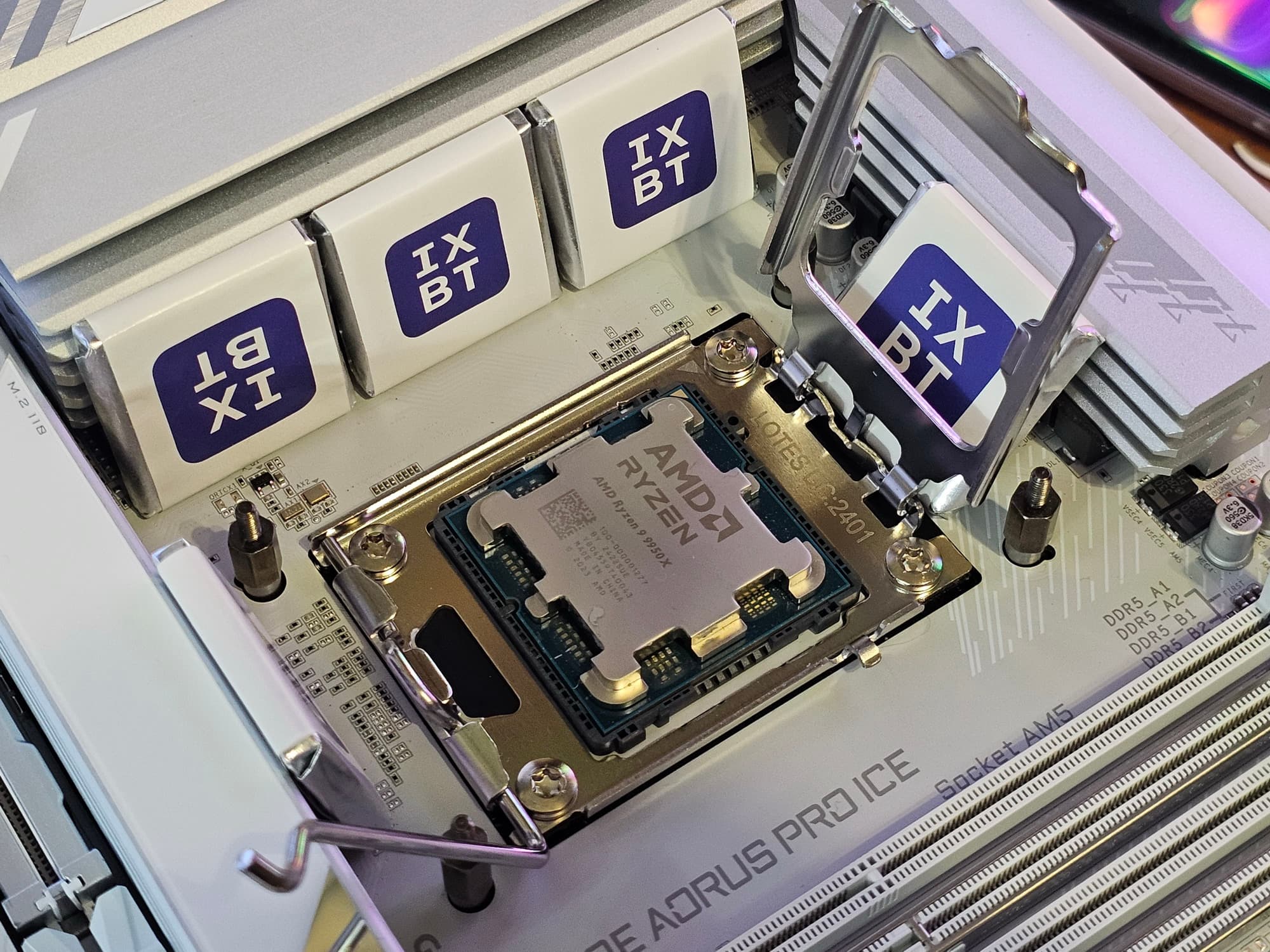

Плата Gigabyte поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

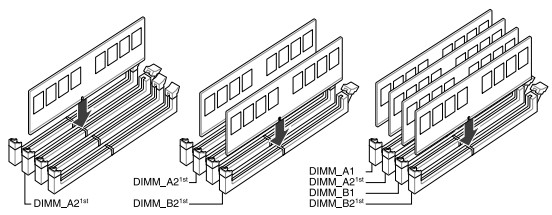

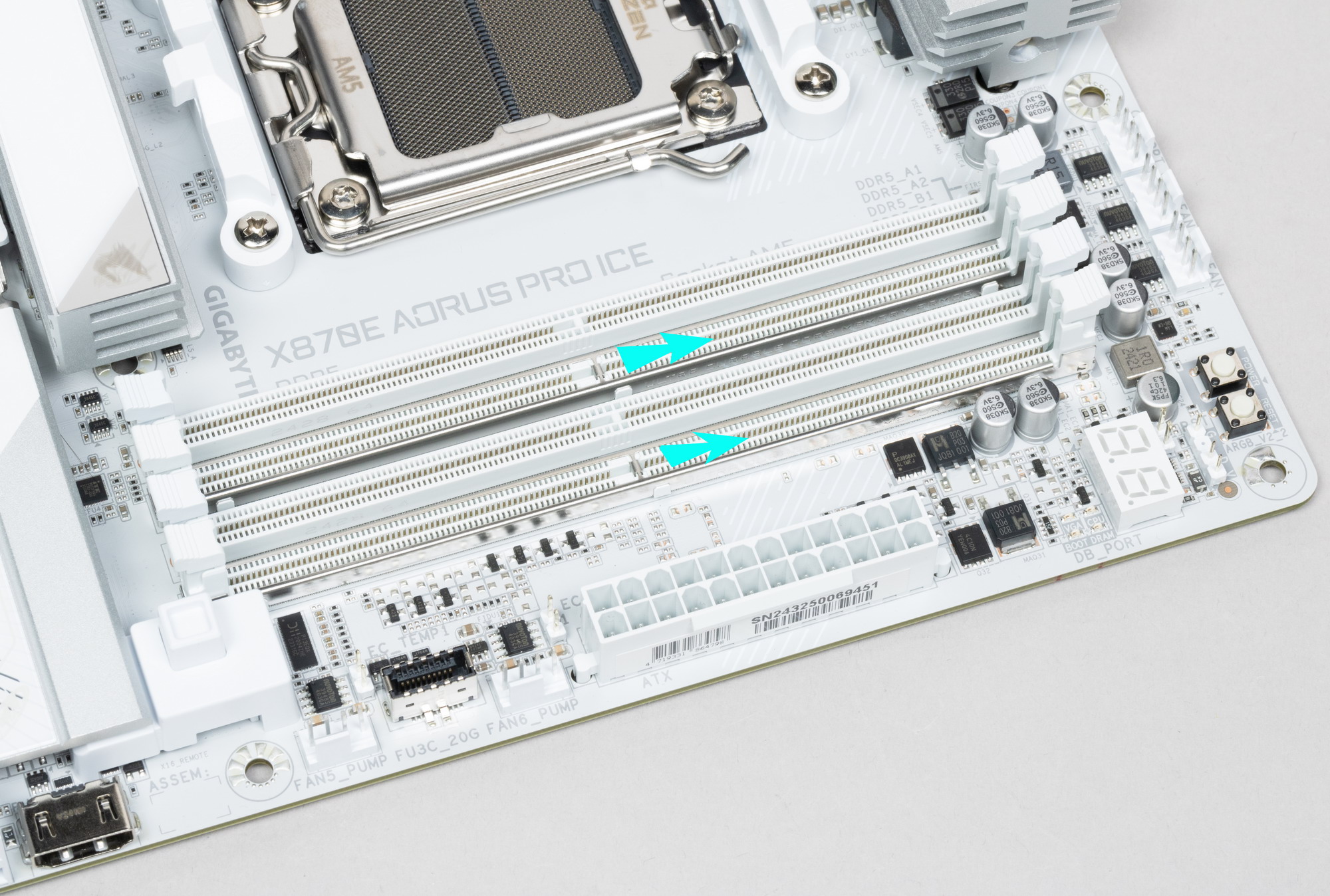

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.

Два слота DIMM A2/B2 имеют металлическую окантовку, остальные – без оной.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

• слот PCIe x16_2 (4 линии PCIe 4.0);
• слот PCIe x16_3 (4 линии PCIe 3.0);
• порты SATA_0/1/2/4 (4 линии PCIe 3.0);
• Слот M2D_SB (4 линии PCIe 4.0);
• Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 4.0);
• Qualcomm QCNCM865 WIFI/BT (Wireless) (1 линия PCIe 4.0)

18 линий PCIe оказались занятыми (10 PCIe 4.0 + 8 PCIe 3.0). В данном случае связь с аудиокодеком идет через внутренний HDA. На поддержку BT (при наличии слота M.2 (key E) расходуется один USB 2.0. Детально об этом ниже в разделе USB-портов.

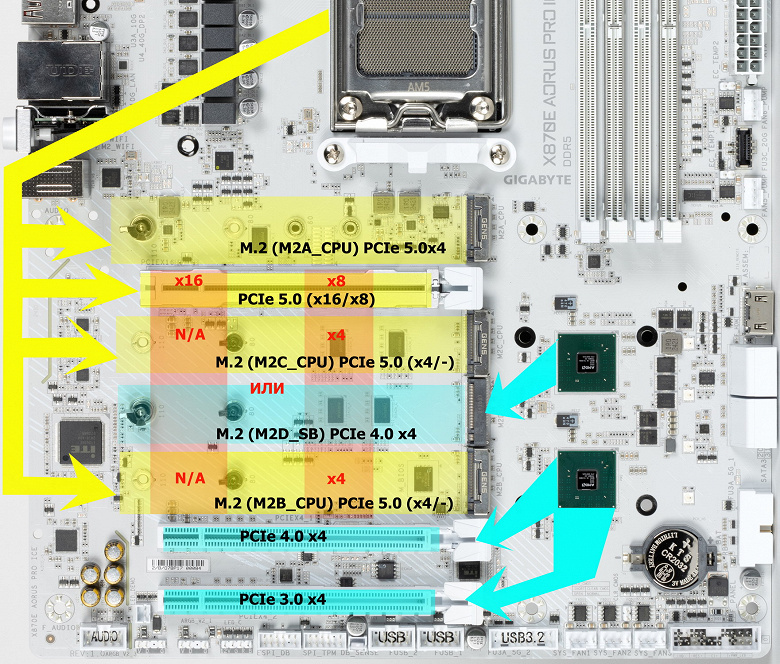

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

• Слот M2A_CPU (4 линии PCIe 5.0);
• Хаб USB4 ASMedia ASM4242 ( (4 линии PCIe 4.0);

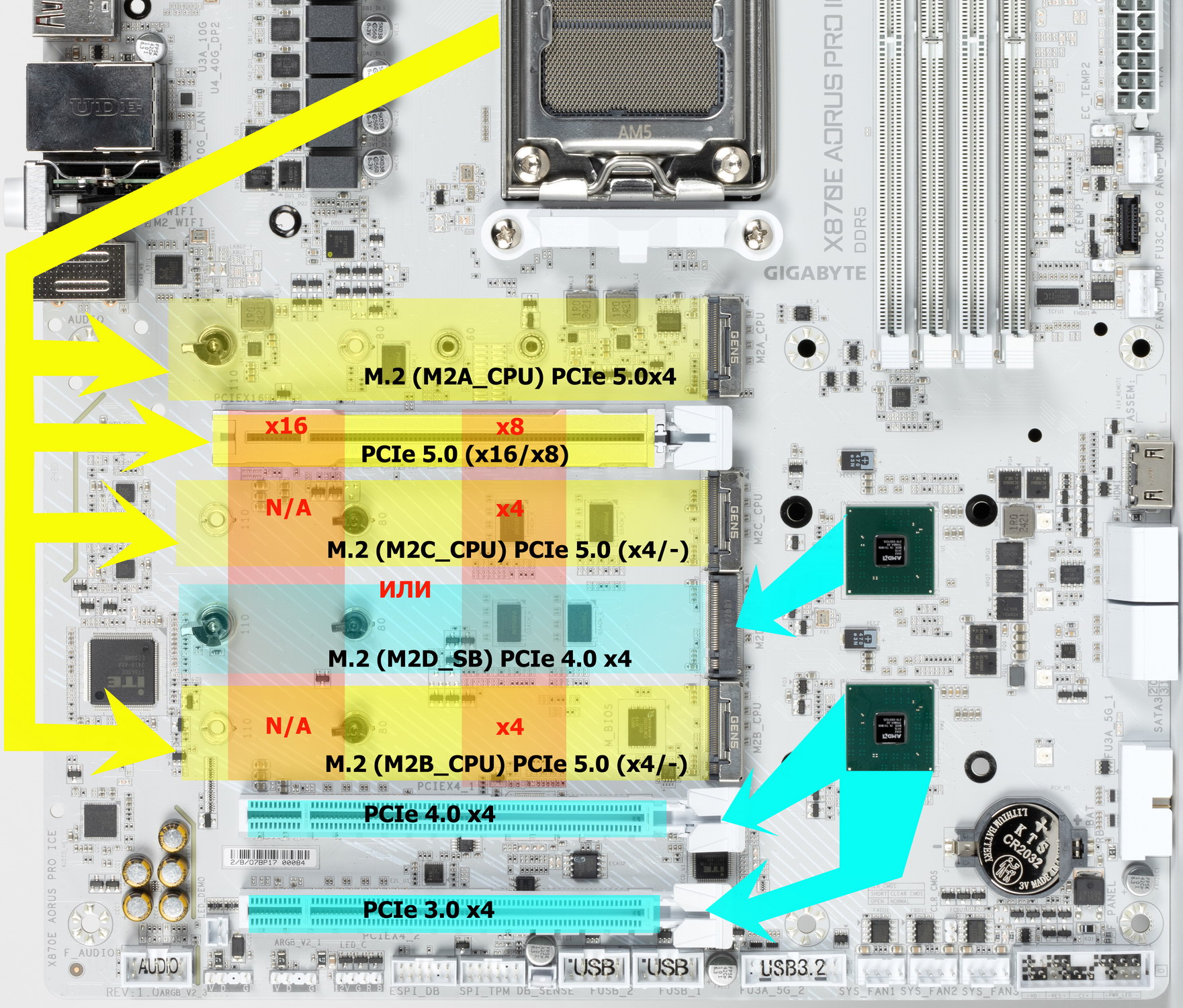

• 16 линий PCIe 5.0 делятся между слотами PCIe x16_1, M2B_CPU и M2C_CPU. Варианты:
  1. Слот PCIe x16_1 имеет 16 линий PCIe 5.0, слоты M2A_CPU и M2B_CPU отключены;
  2. Слот PCIe x16_1 имеет 8 линий PCIe 5.0, слоты M2A_CPU и M2B_CPU имеют по 4 линии PCIe 5.0.

Все 24 линии PCIe распределены.

Теперь в целом про слоты расширения.

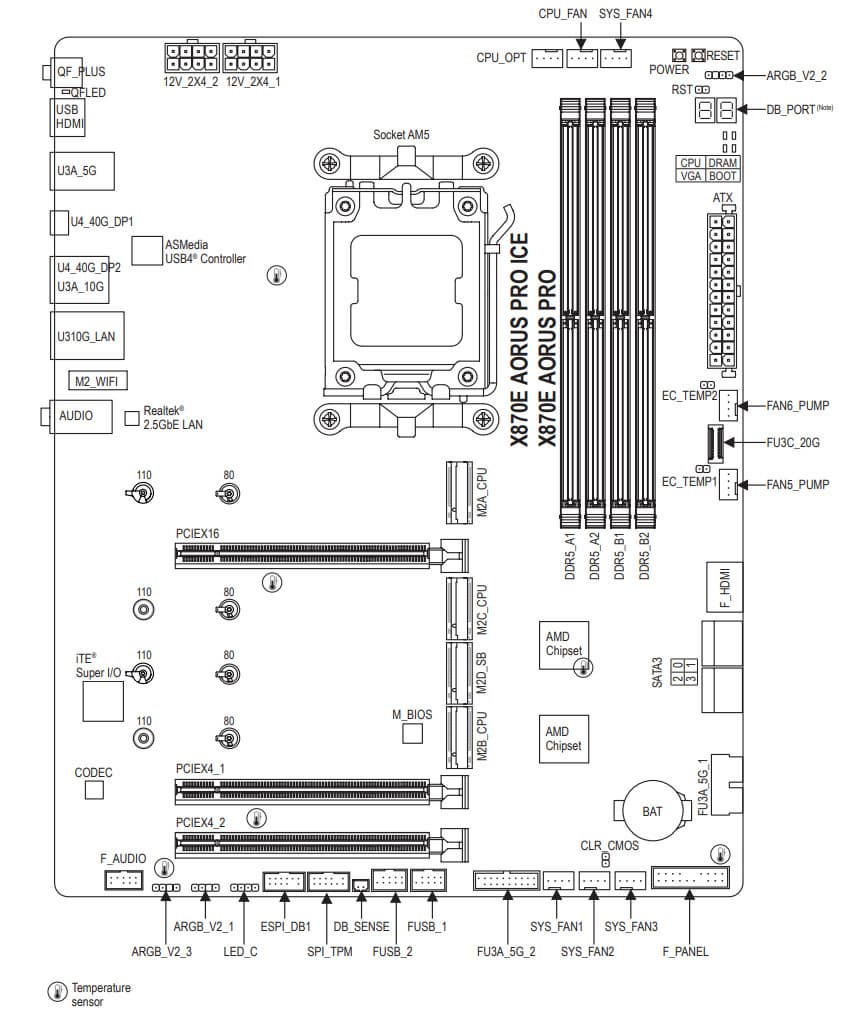

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств, режим х16), два слота PCIe x16_2/3, работающих в режиме х4. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2/3 подключены к X870E, но разными версиями: PCIe x16_2 – PCIe 4.0, PCIe x16_3 – PCIe 3.0.

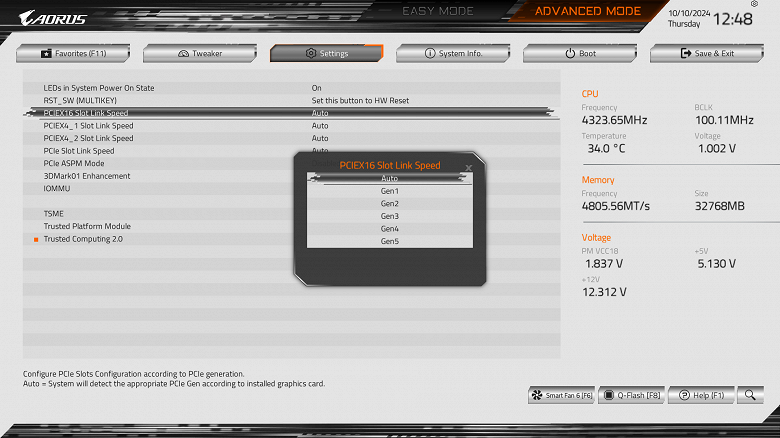

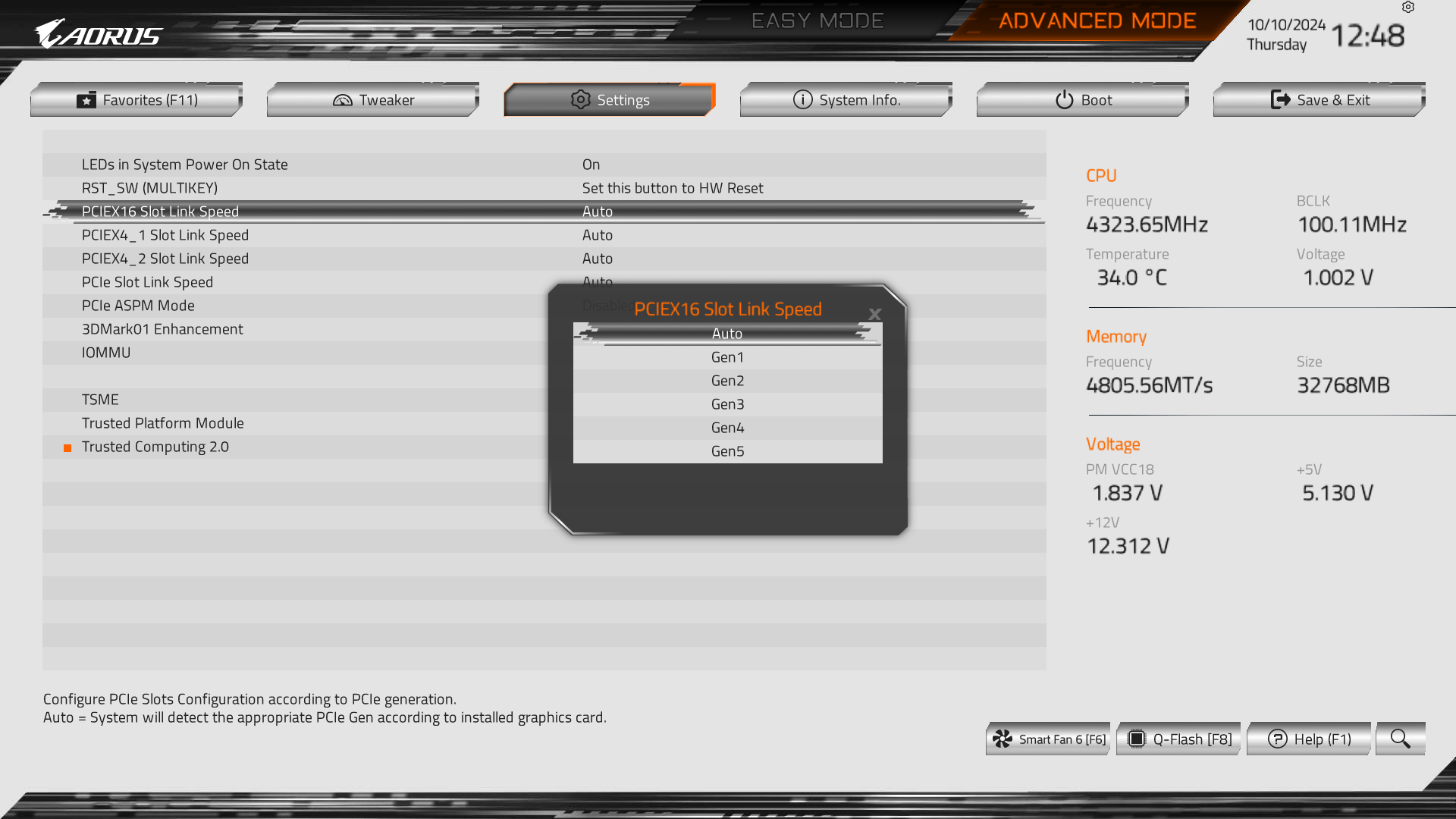

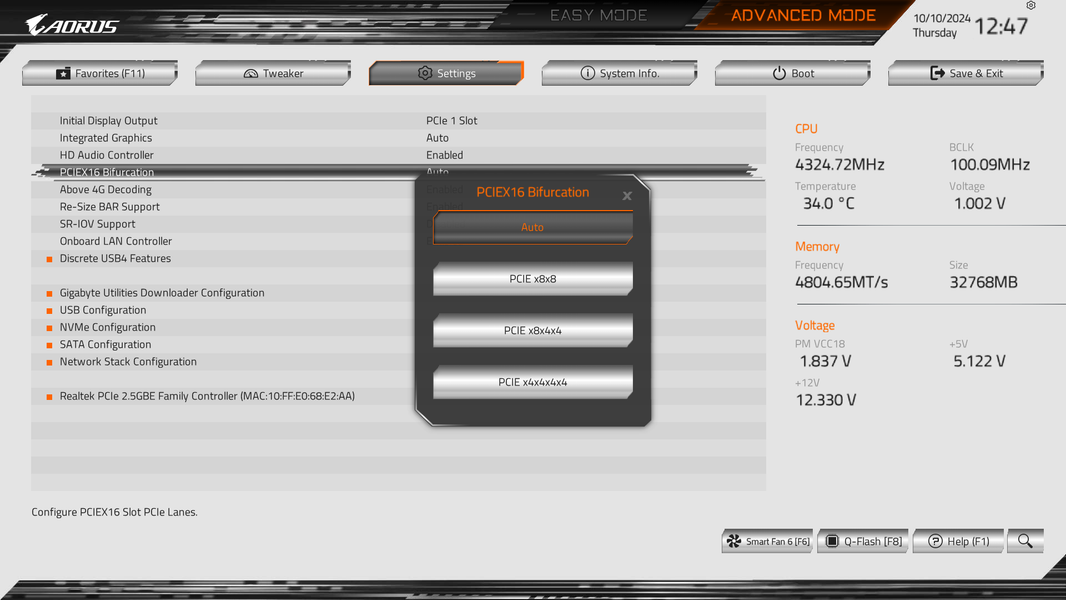

Как видим, перераспределения линий PCIe между слотами PCIe у этой материнки нет имеется, традиционных мультиплексоров нет. А перераспределение линий PCIe между слотом PCIe x16_1 и слотами M.2 задается вручную через BIOS (автоматического определения нет).

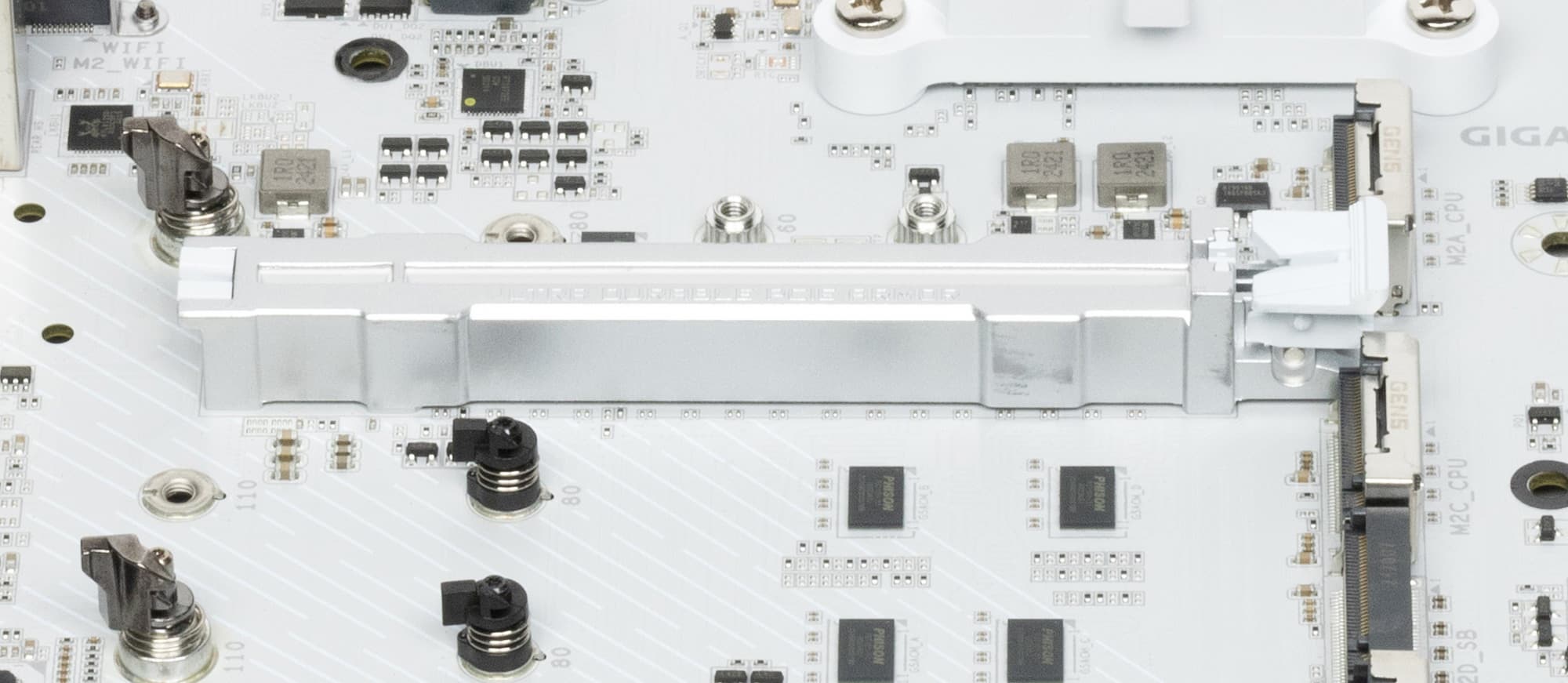

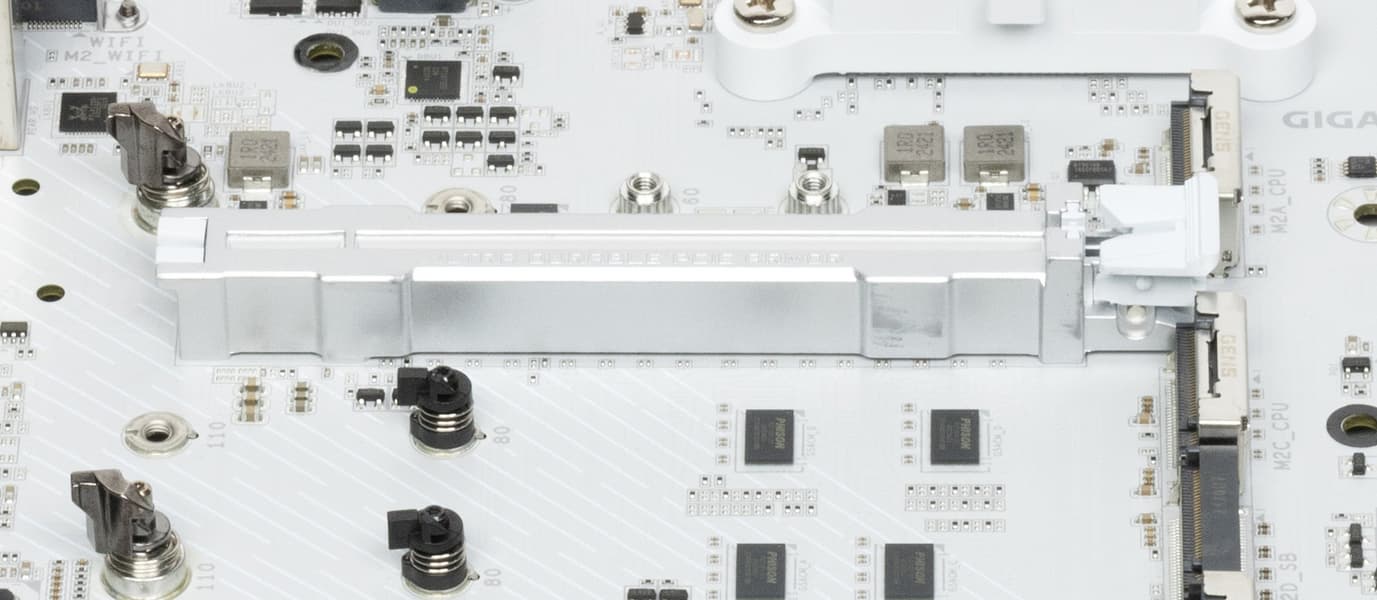

Первый («процессорный») слот PCIe x16 имеет не только жесткую защиту от деформирования в виде пластины с оборотной стороны платы (о чем я выше уже писал), но также еще и металлическое армирование из цинкового сплава, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

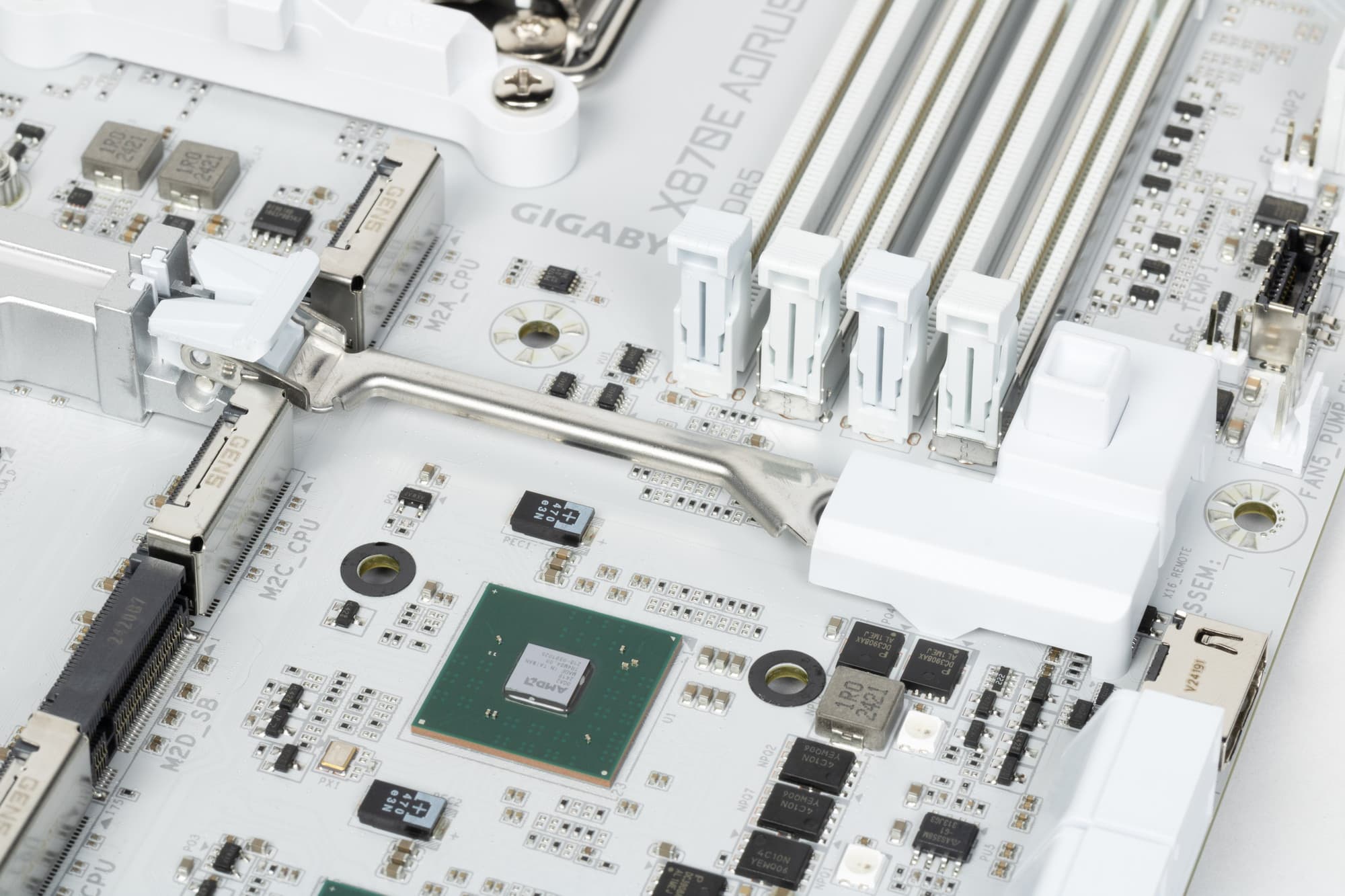

Имеется и схема EZ-Latch-Plus удобного изъятия карт расширения из первого слота. Путем нажатия кнопки за пределами слота можно легко открыть замок PCIe x16_1.

Матплата позволяет смонтировать СО любого размера.

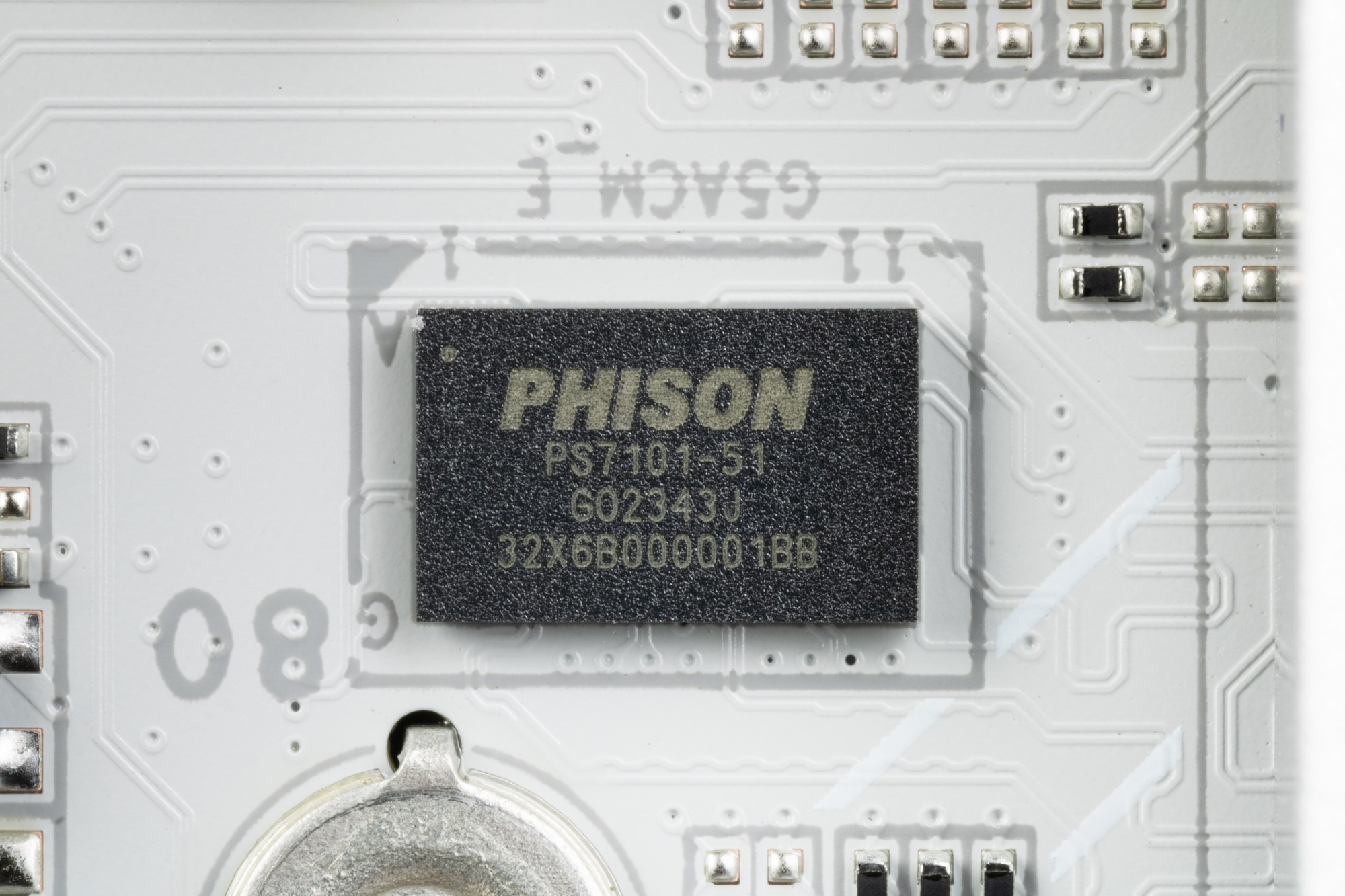

Для поддержания стабильных частот на шине PCIe имеются усилители (ре-драйверы) сигнала PCIe 5.0 от Phison.

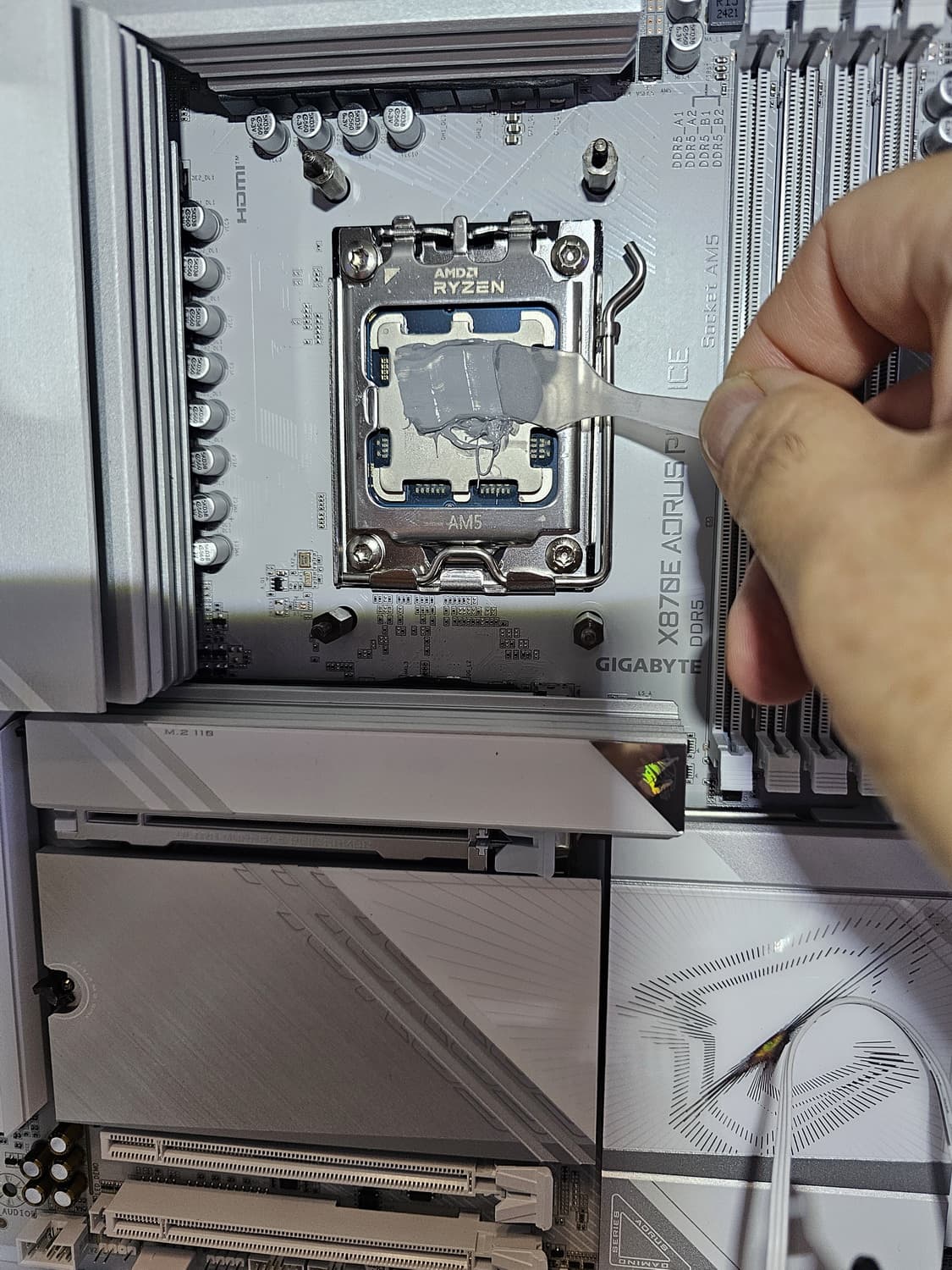

Внешнего тактового генератора нет (тщательным намазыванием термопасты компенсируем его отсутствие – шутка).

На очереди — накопители.

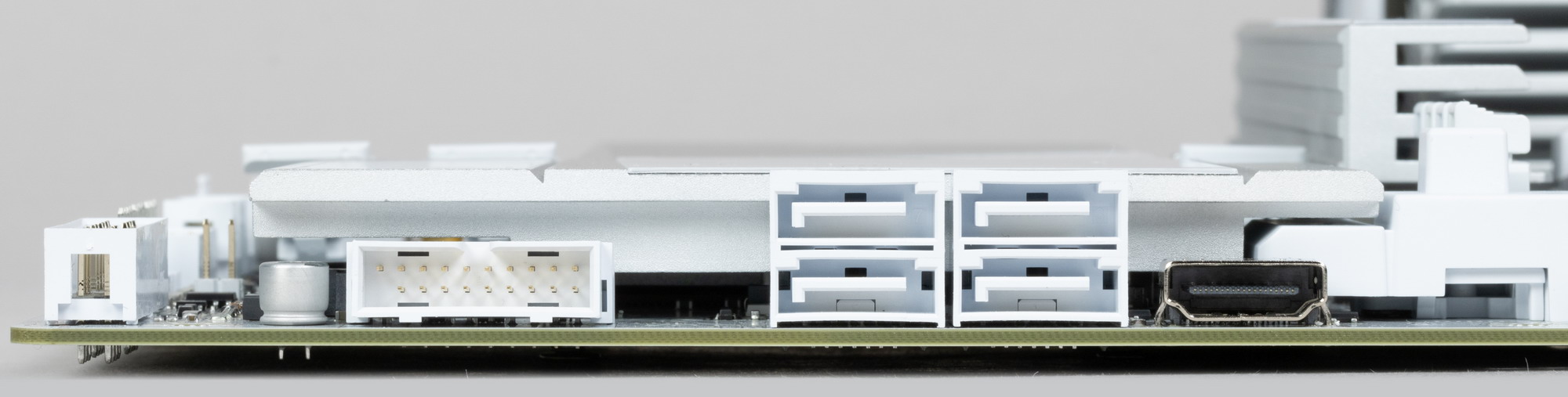

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

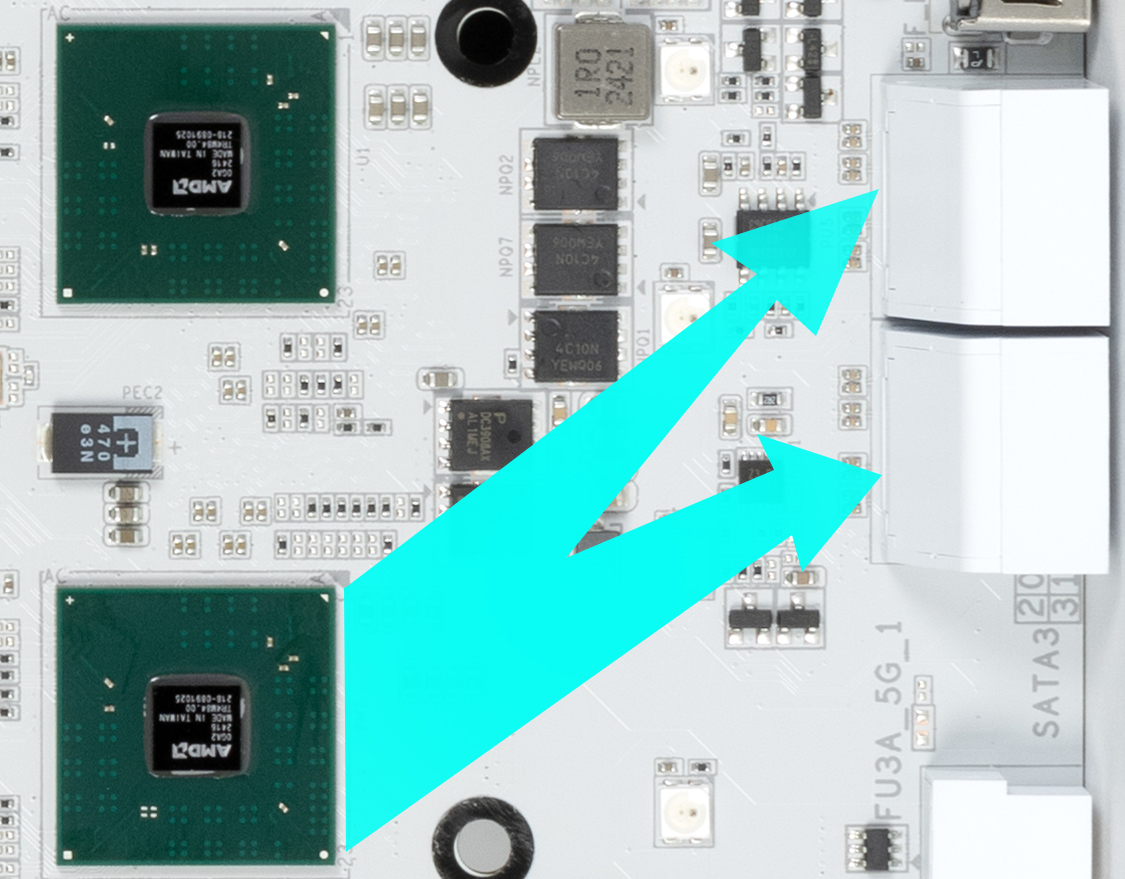

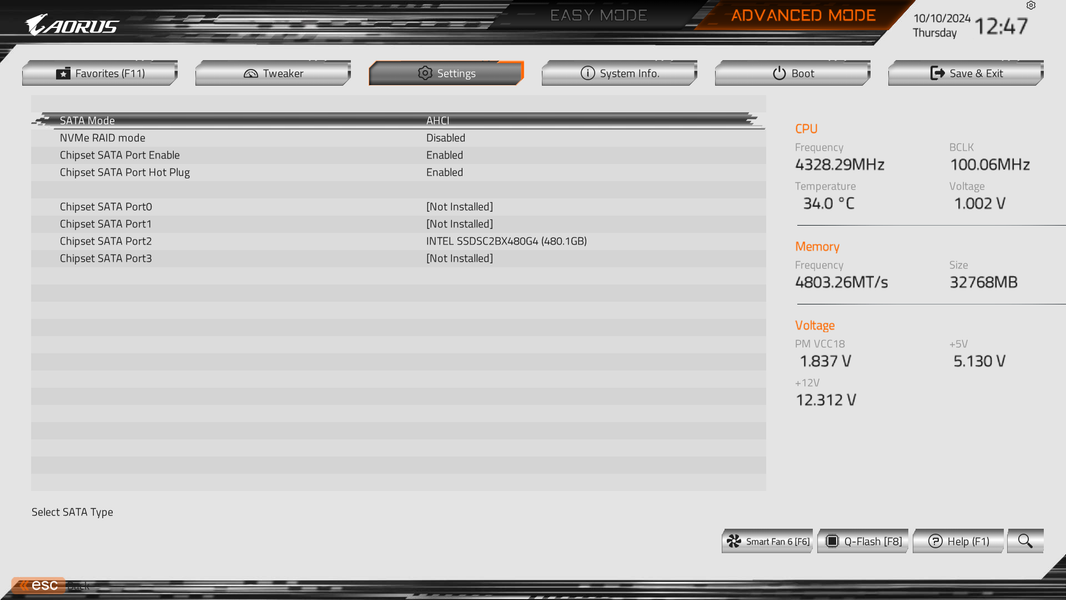

4 порта SATA 0,1,2,3 реализованы через чипсет X870E и поддерживают создание RAID.

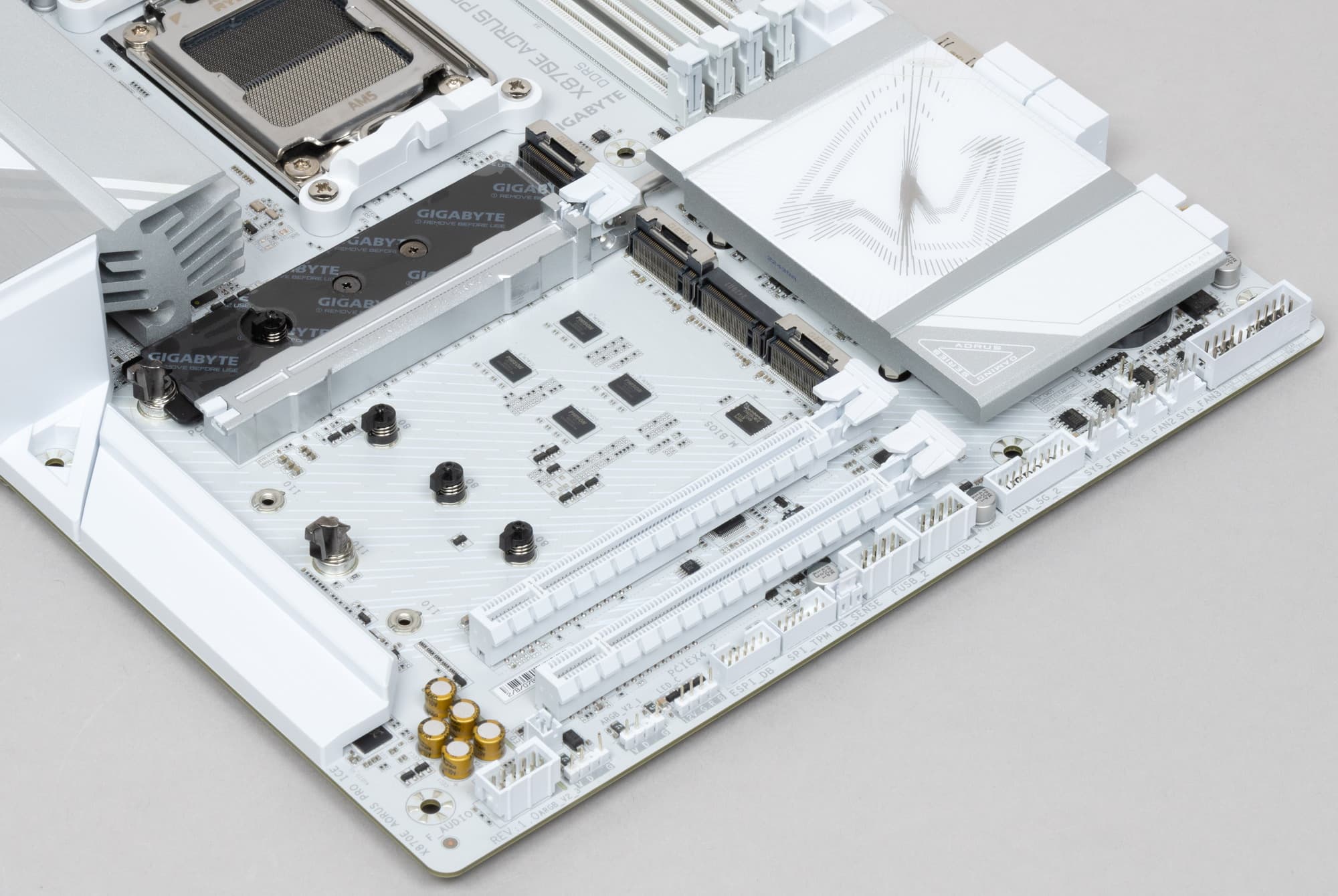

Материнская плата сама имеет 4 гнезда форм-фактора М.2.

Слот M2D_SB получает данные от чипсета X870E (PCIe 4.0), а остальные три — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей 2280 и 22110. Слот M2A_CPU также поддерживает еще и размеры 2580/25110. На всех M.2 можно организовать RAID.

Особо обращу внимание на то, что слоты M2B_CPU / M2C_CPU, получающие данные от процессора, делят ресурсы со слотом PCIe x16_1, о чем я говорил уже выше. Частично это связано с тем, что контроллер USB4 требует 4 линии PCIe 4.0, и инженеры решили «отнять» их у CPU (поэтому у того свободно поддерживается только один слот M2A_CPU).

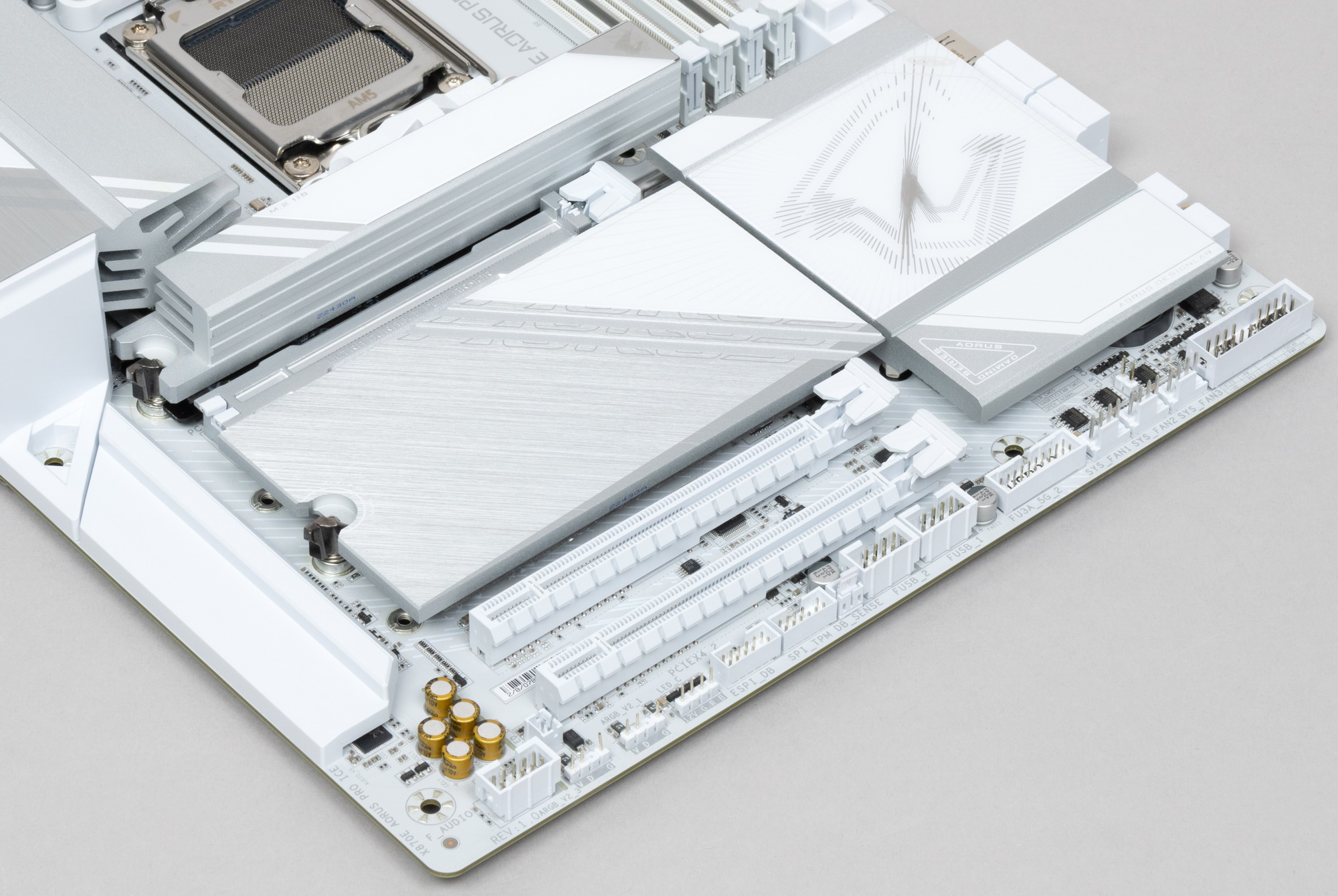

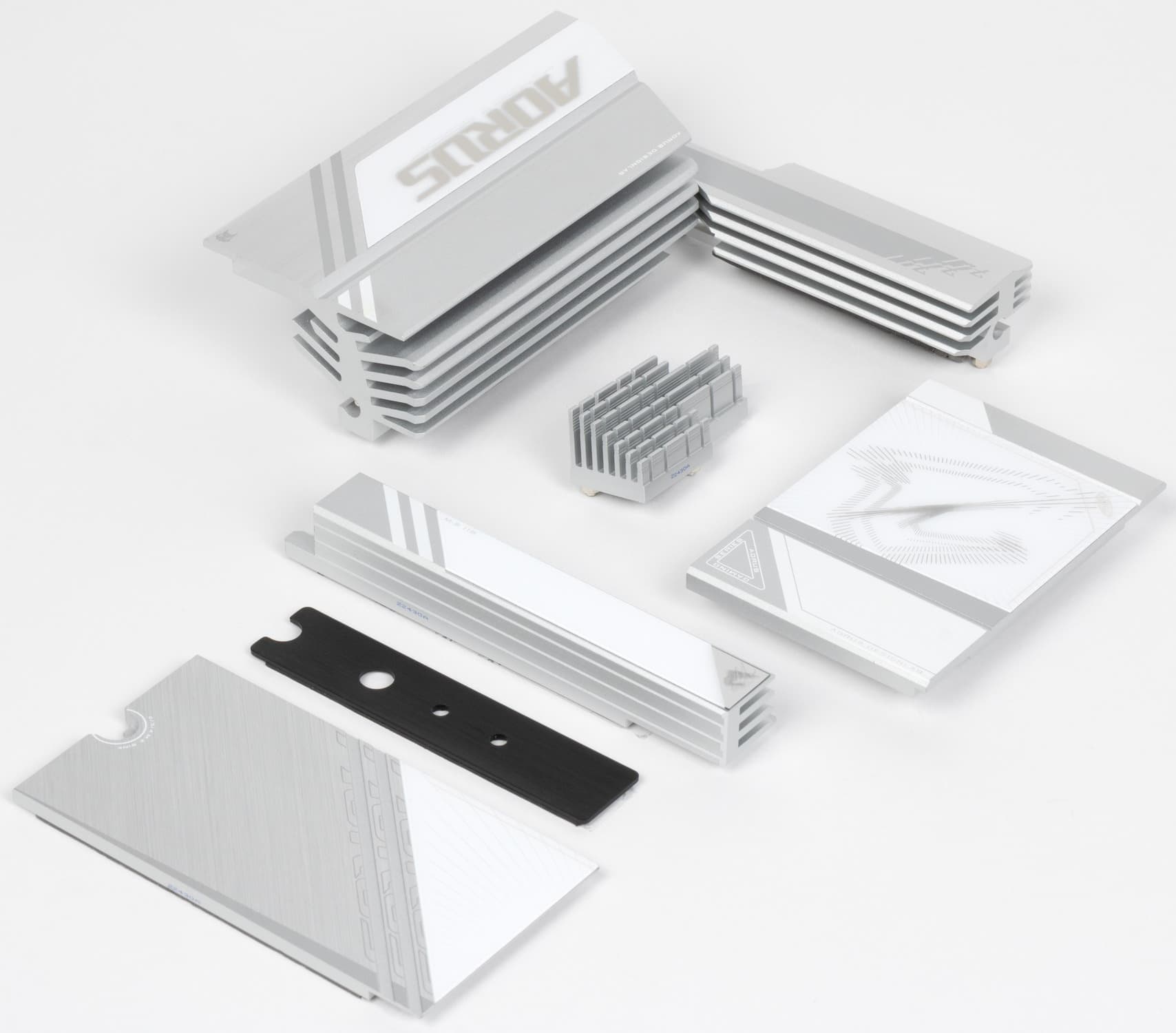

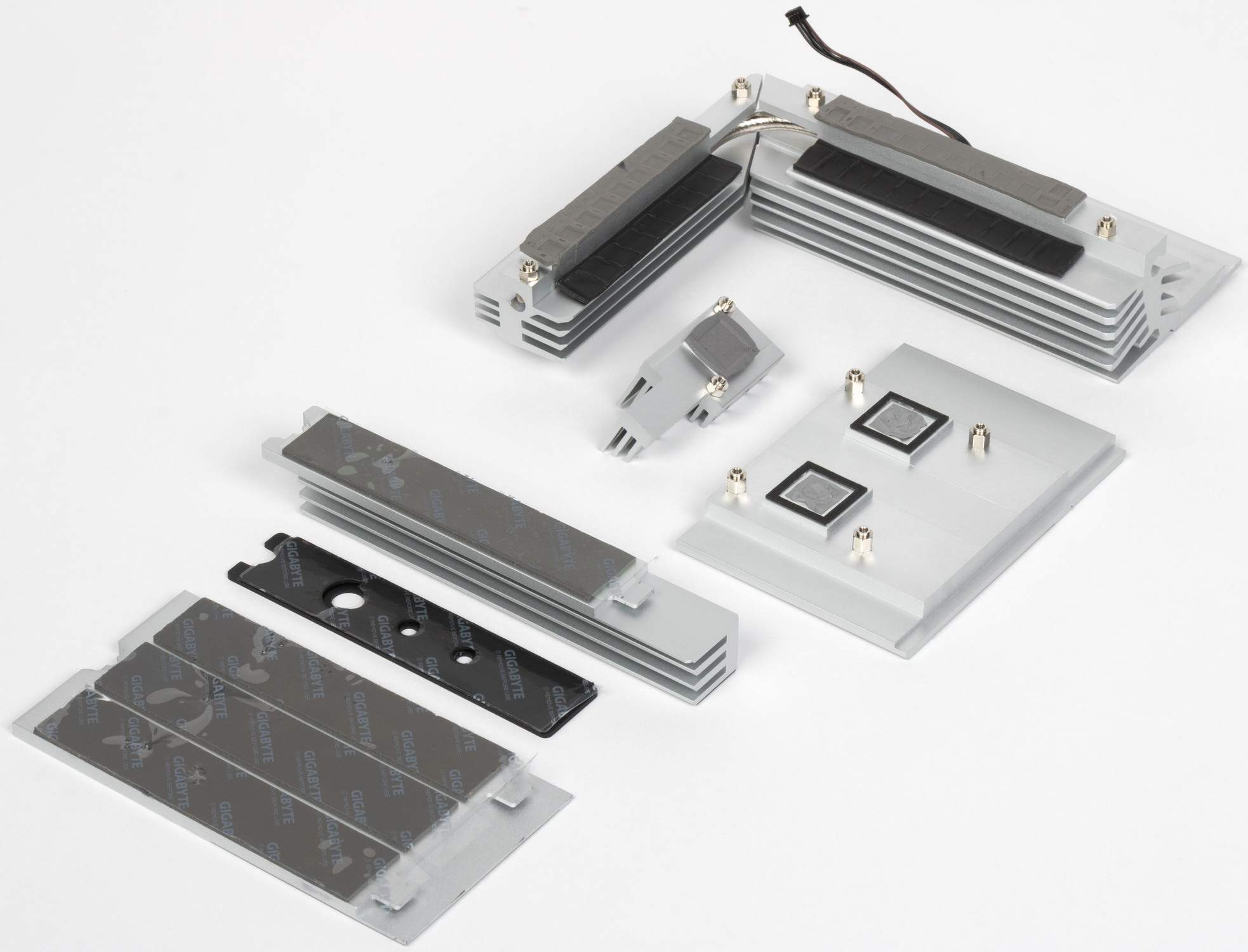

Все M.2 слоты на матплате имеют радиаторы. Слот M2A_CPU обладает отдельным очень толстым радиатором, когда как остальные M.2 слоты имеют общий радиатор. Следует отметить, что слот M2A_CPU кроме охлаждения верхней стороны имеет еще и нижний радиатор.

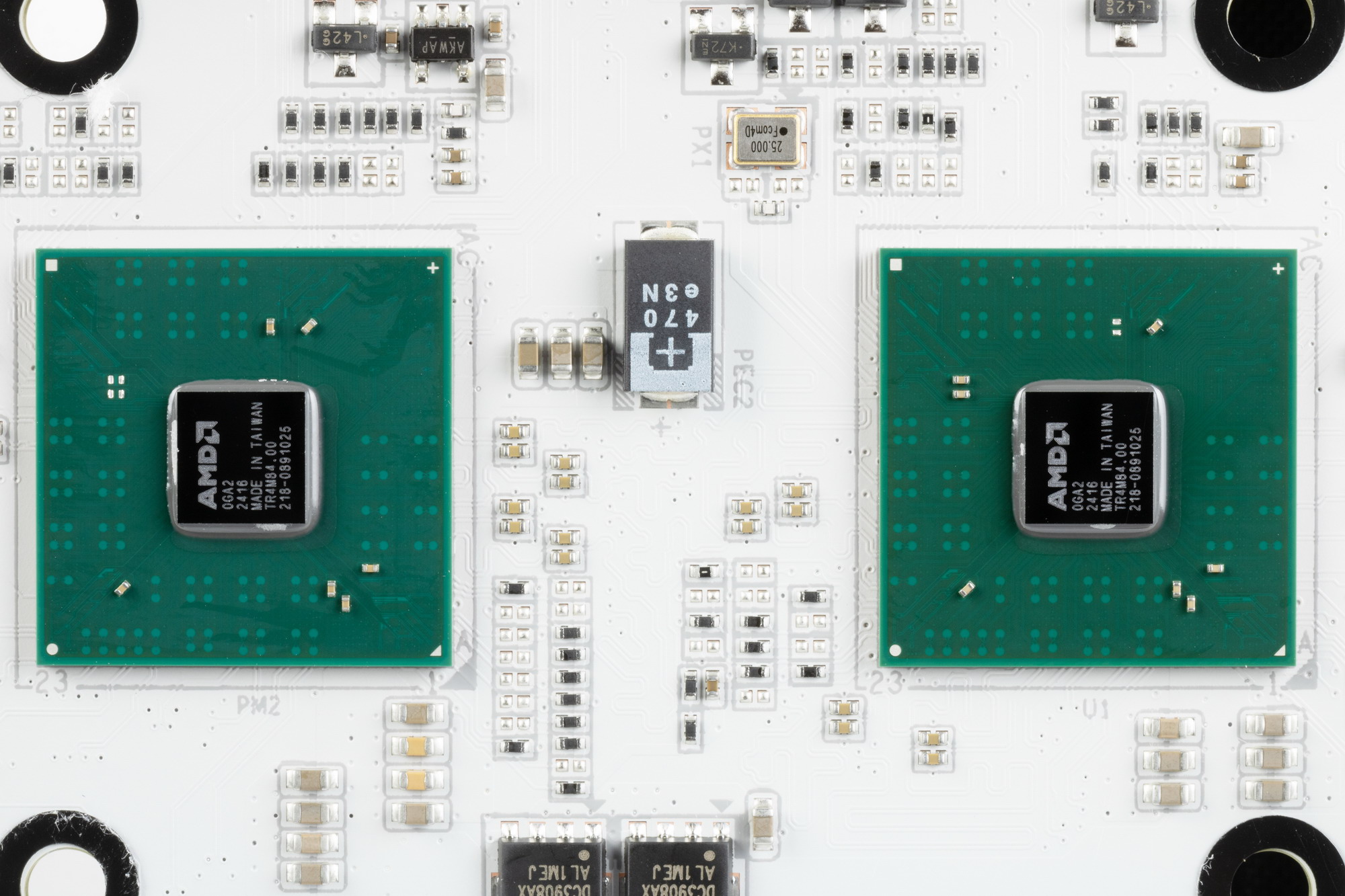

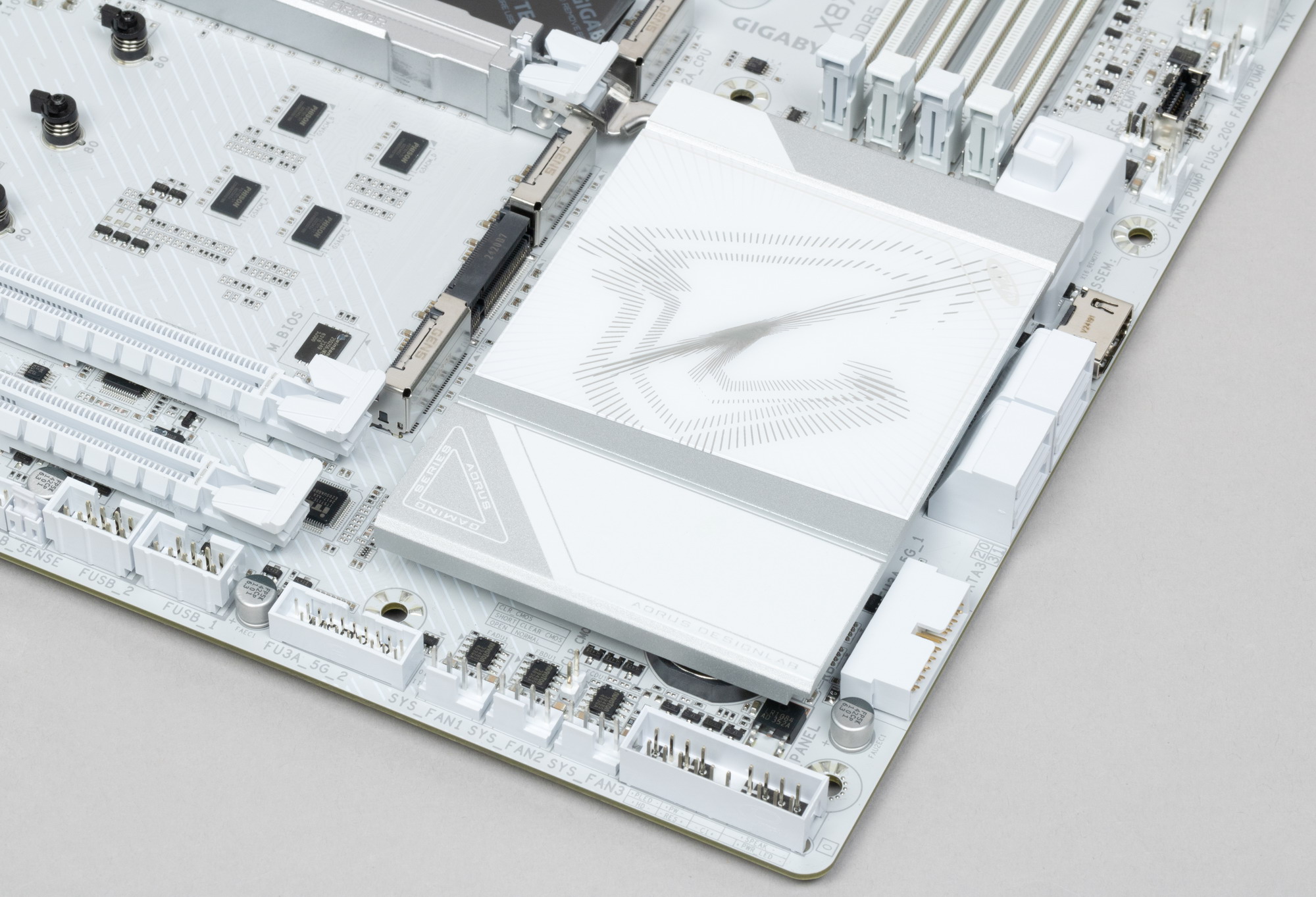

То есть следует отметить, что охлаждение системного чипсета (2 микросхемы) отдельно от охлаждения модулей в слотах M.2.

Другие особенности на плате

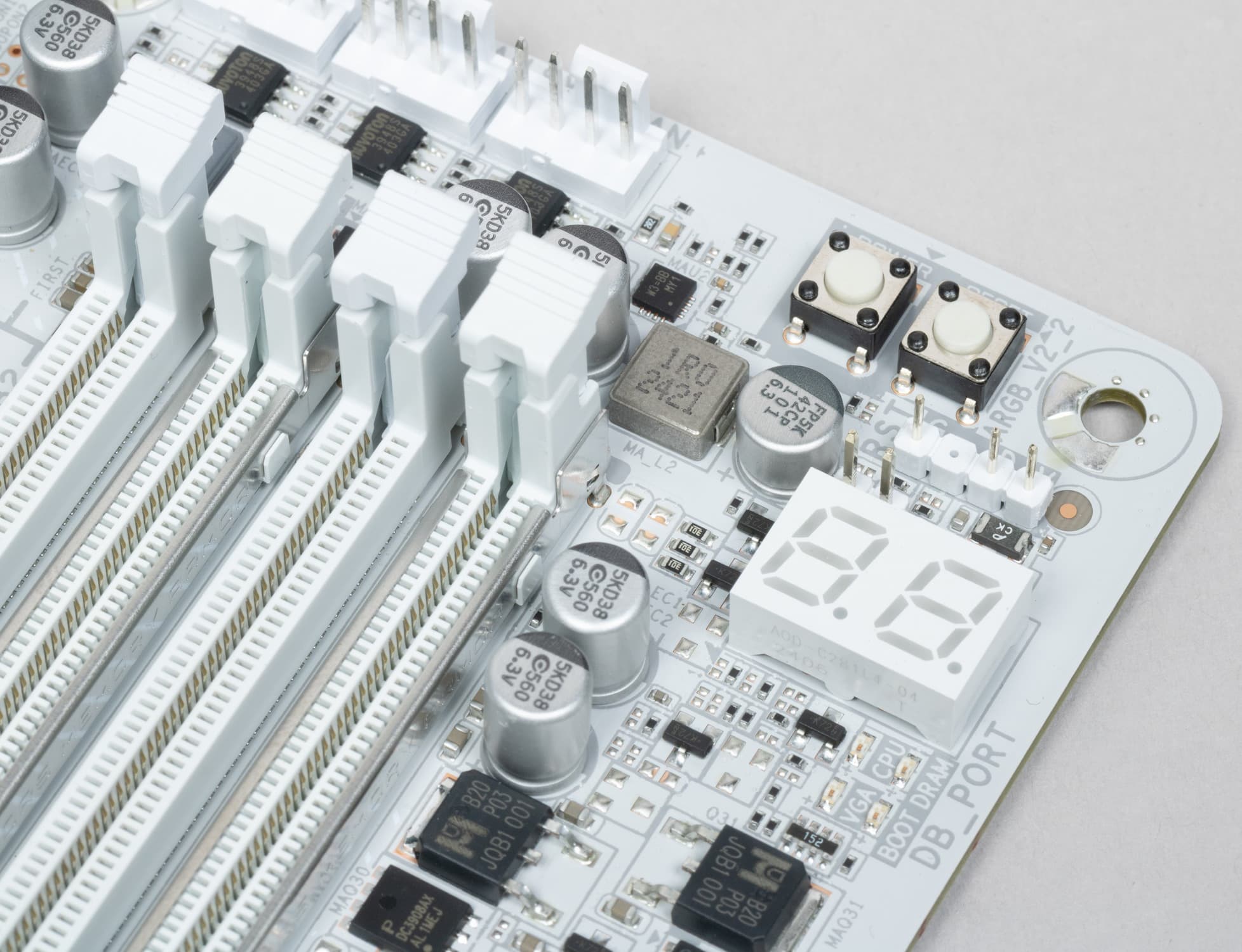

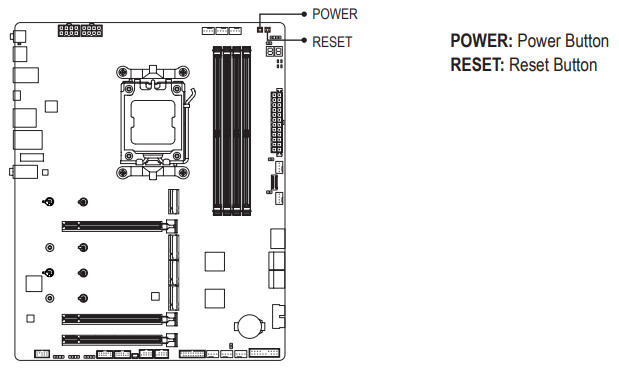

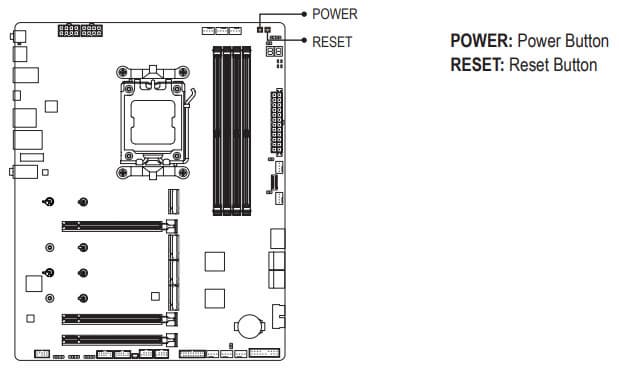

Расскажем и о других устройствах на плате. Кнопки питания и перезагрузки имеются.

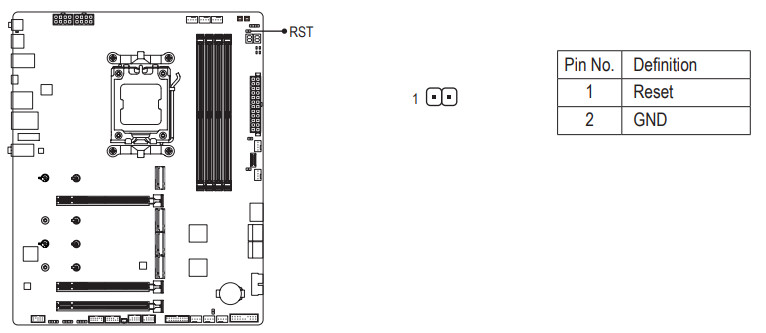

А функции reset еще несет на себе и отдельная перемычка, однако именно ее функциональность можно менять через настройки BIOS (перезагрузка, управление подсветкой и др.)

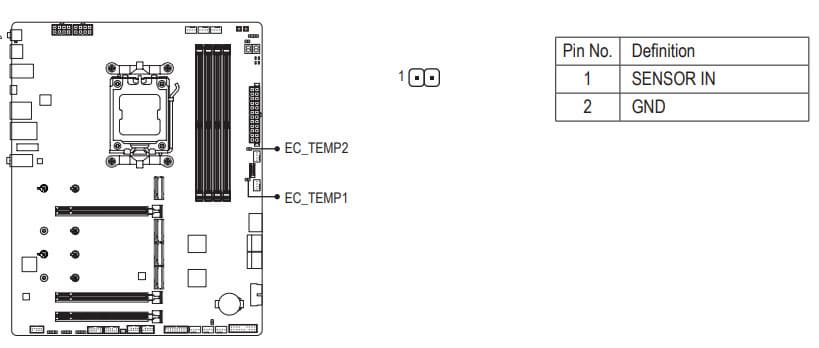

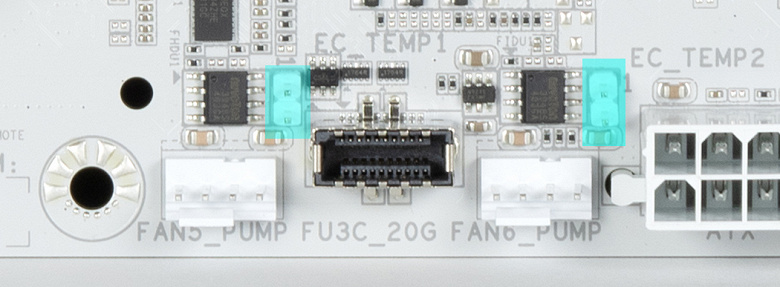

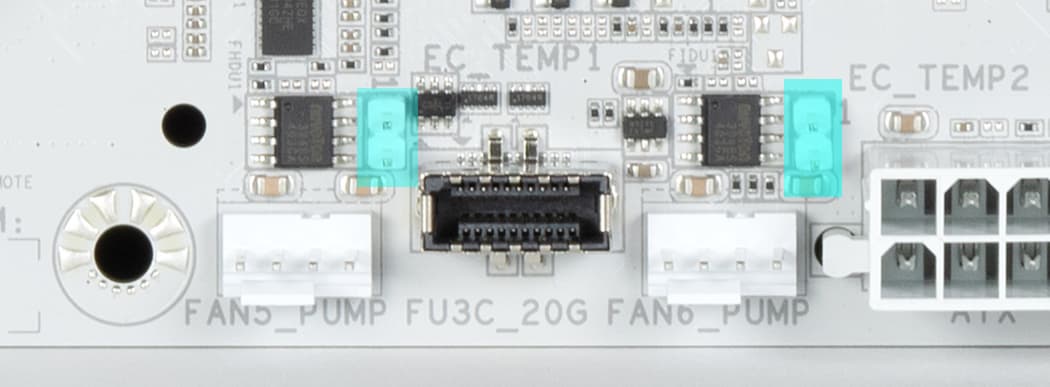

Также видим, что матплата снабжена гнездами для двух термодатчиков (сами они в комплект поставки не входят).

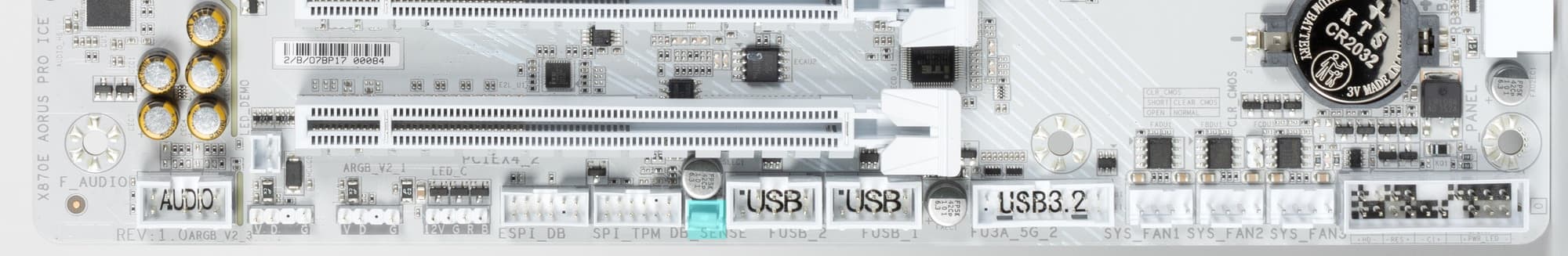

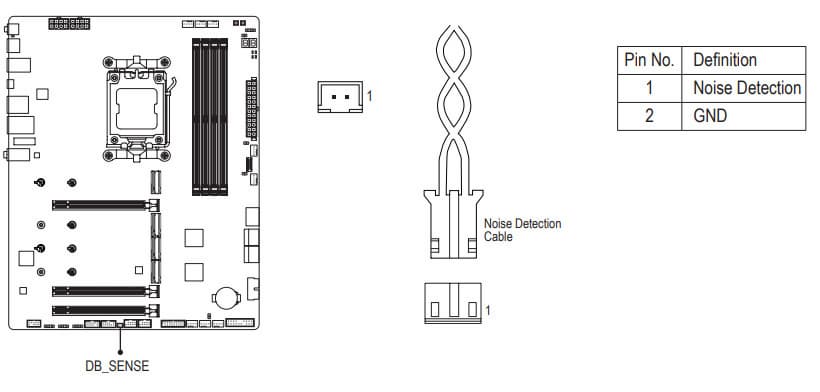

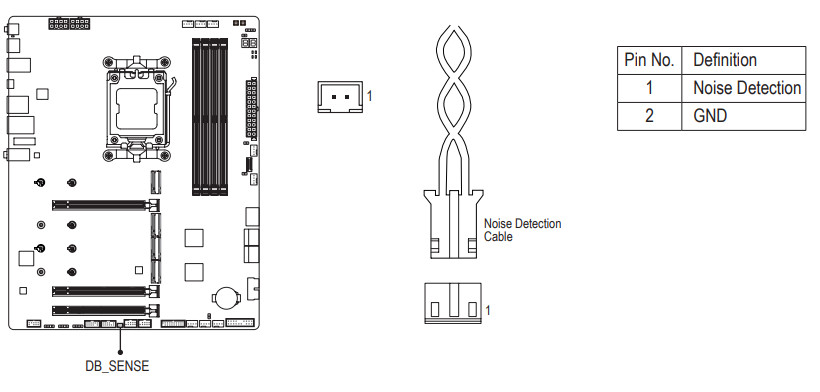

Еще имеется гнездо для подключения датчика шума (он сам входит в комплект поставки). Он помогает настраивать работу вентиляторов в зависимости от уровня шума в системном блоке.

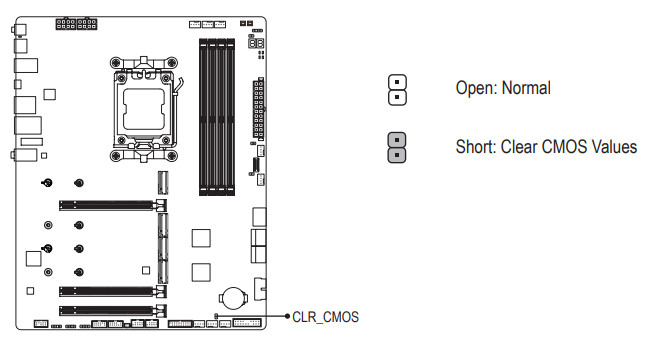

Конечно, есть и возможности сброса CMOS с помощью соответствующей перемычки.

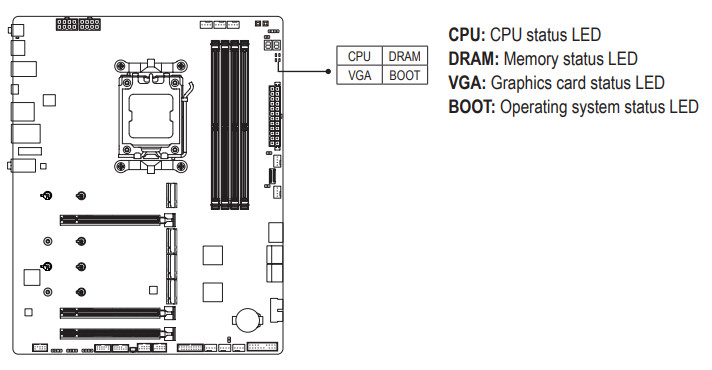

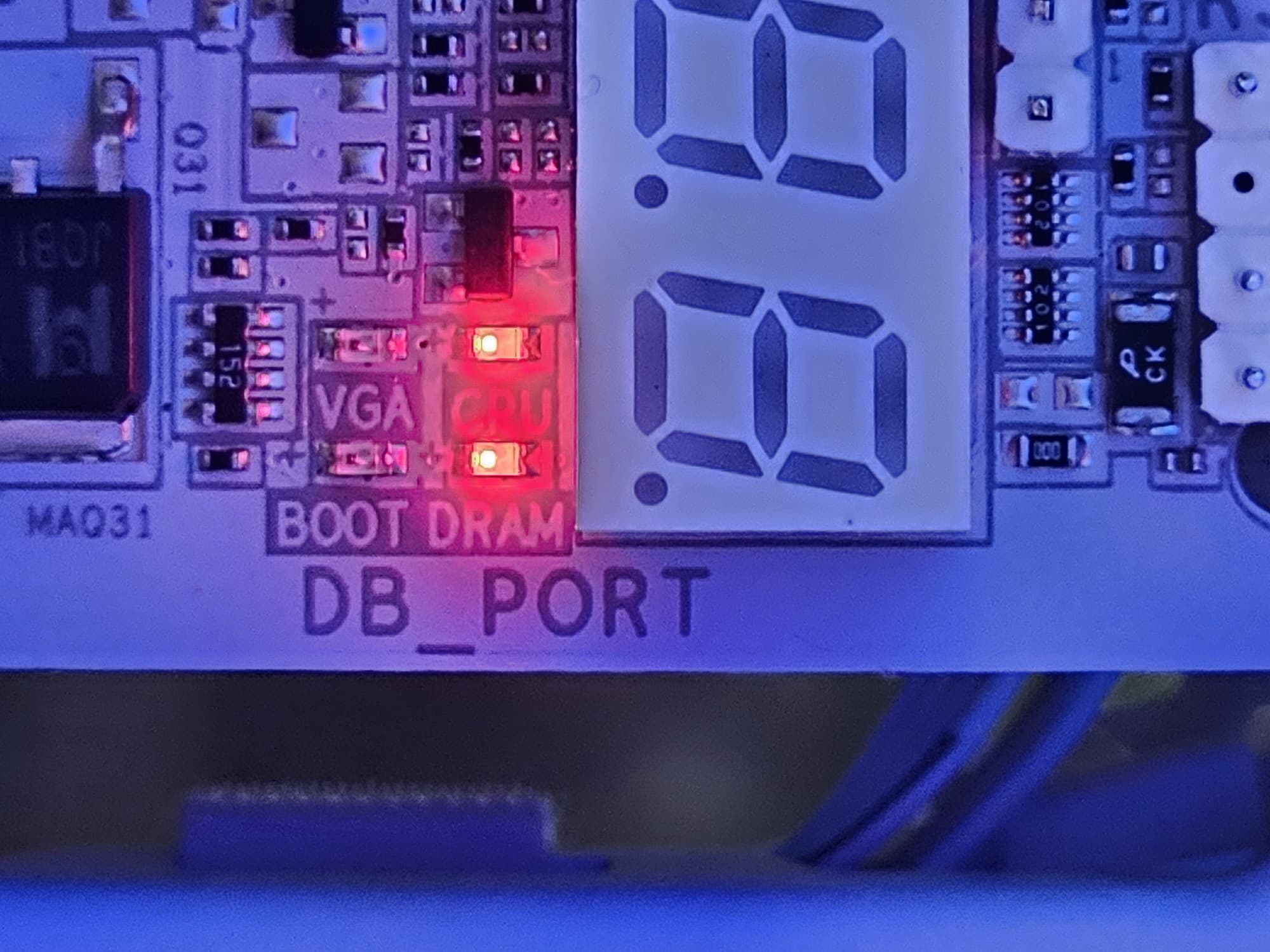

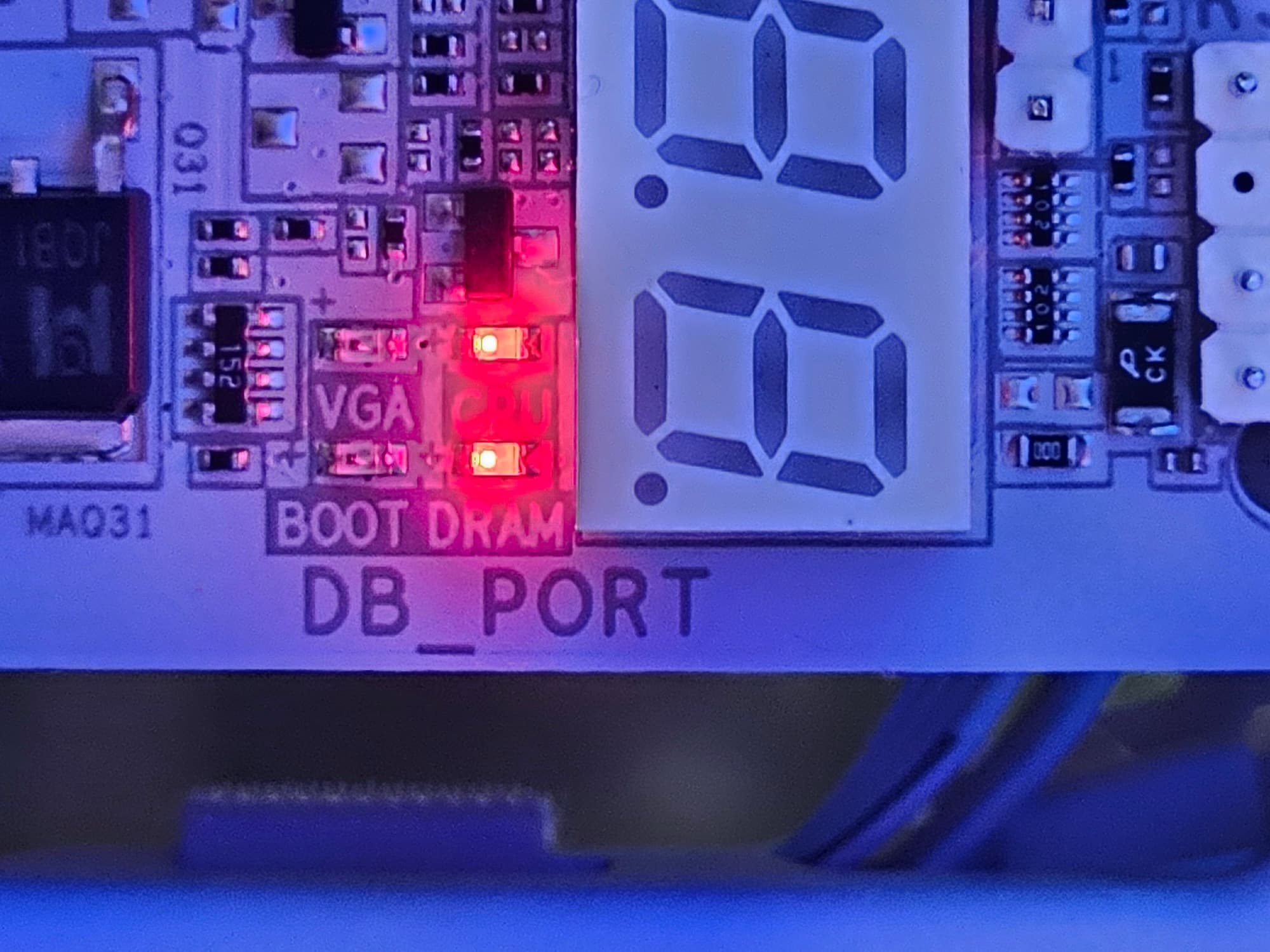

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Там же рядом имеется и традиционное табло POST-кодов (или DB_Port).

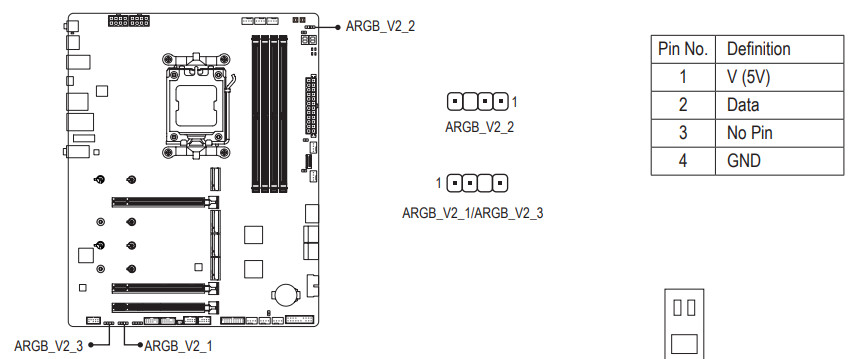

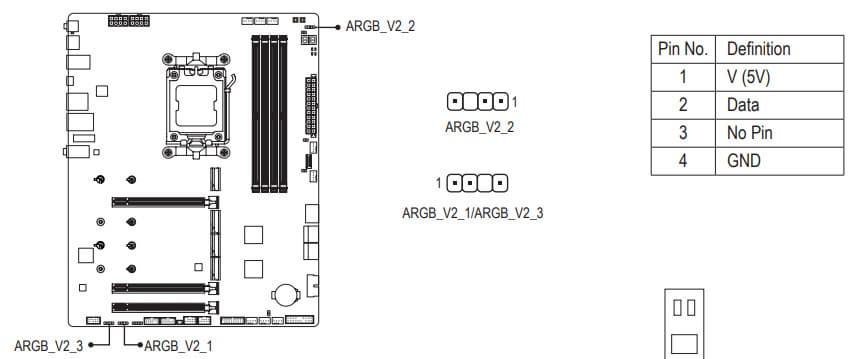

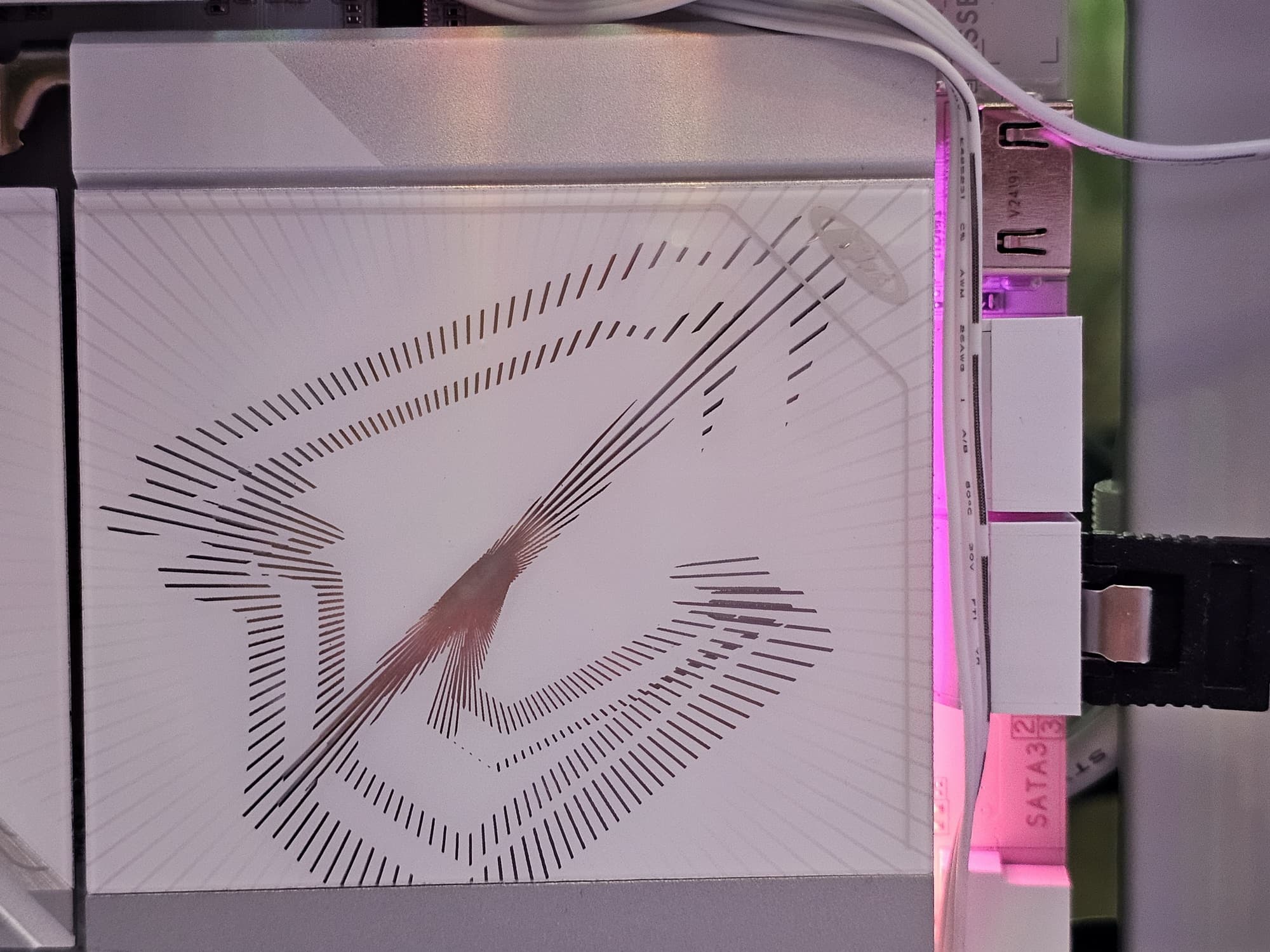

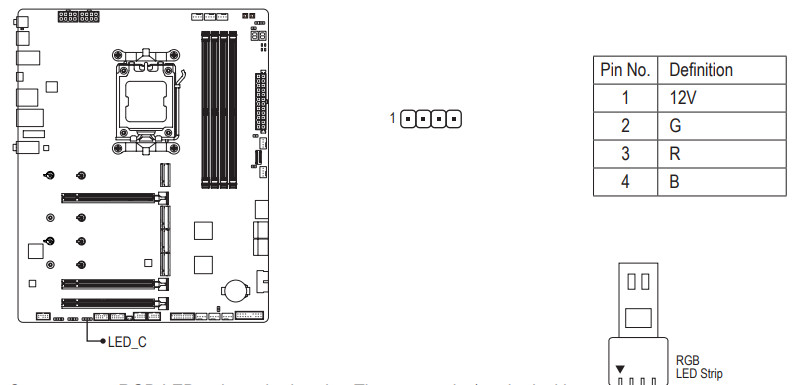

Еще надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств и 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

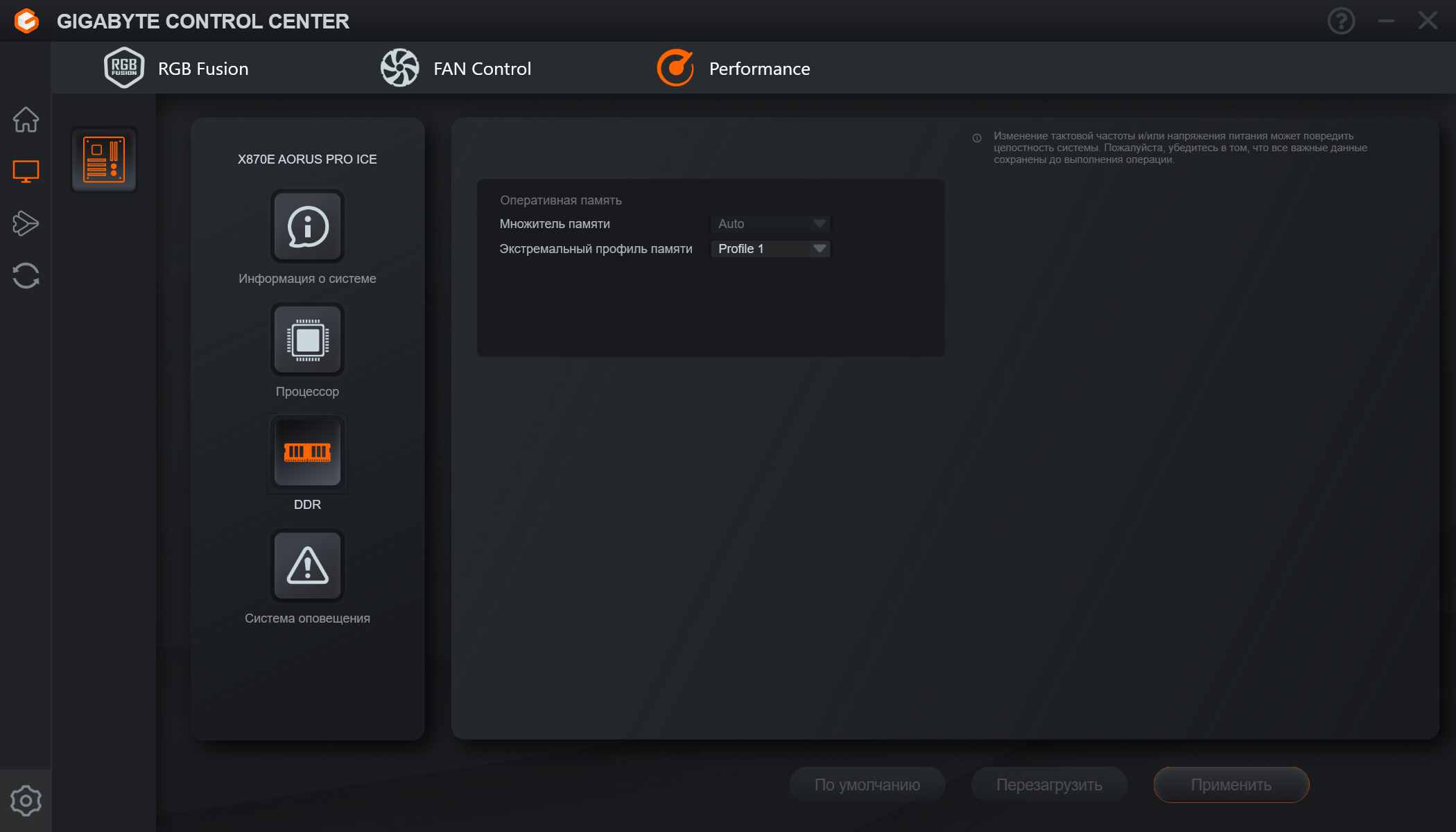

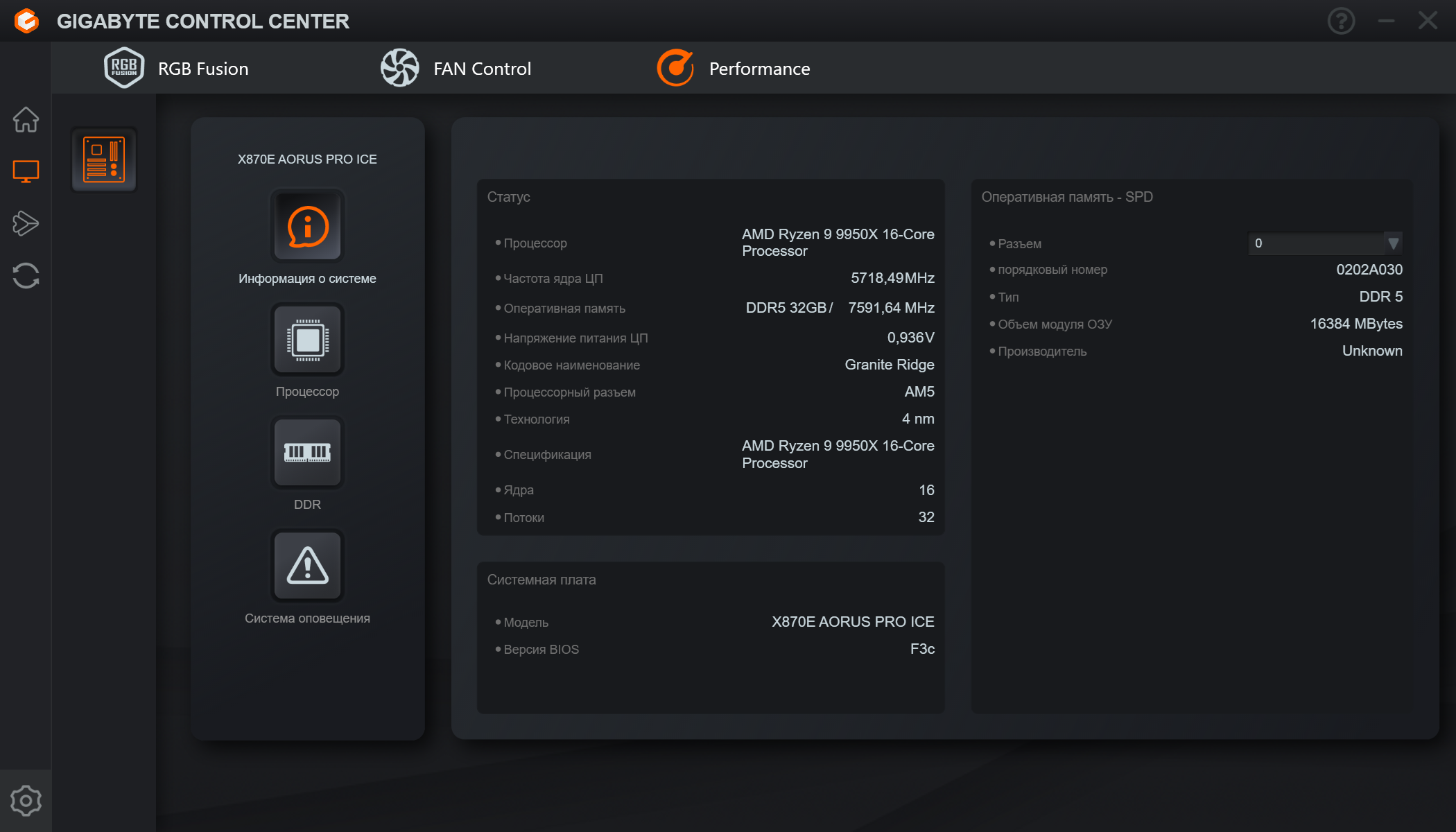

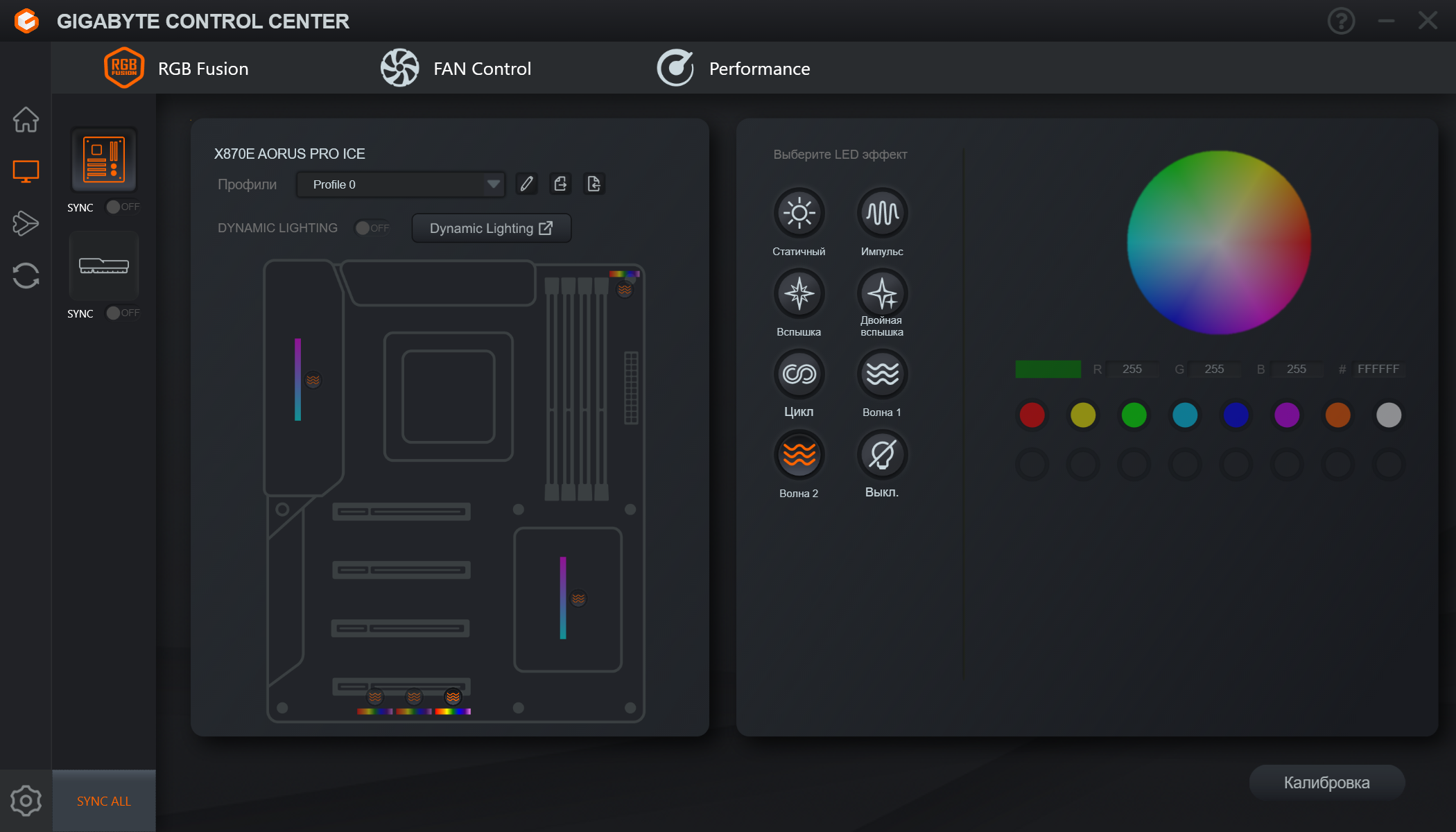

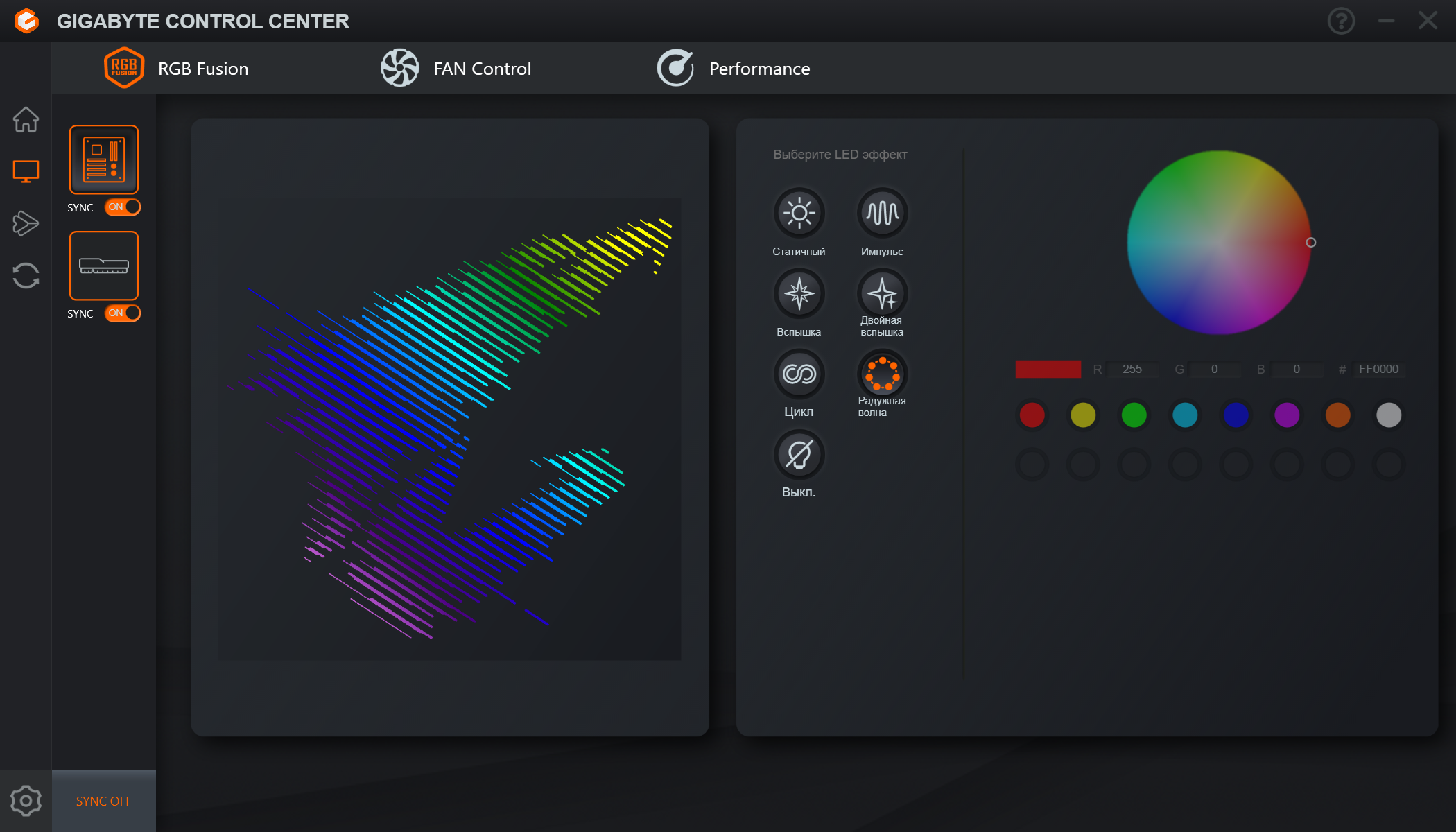

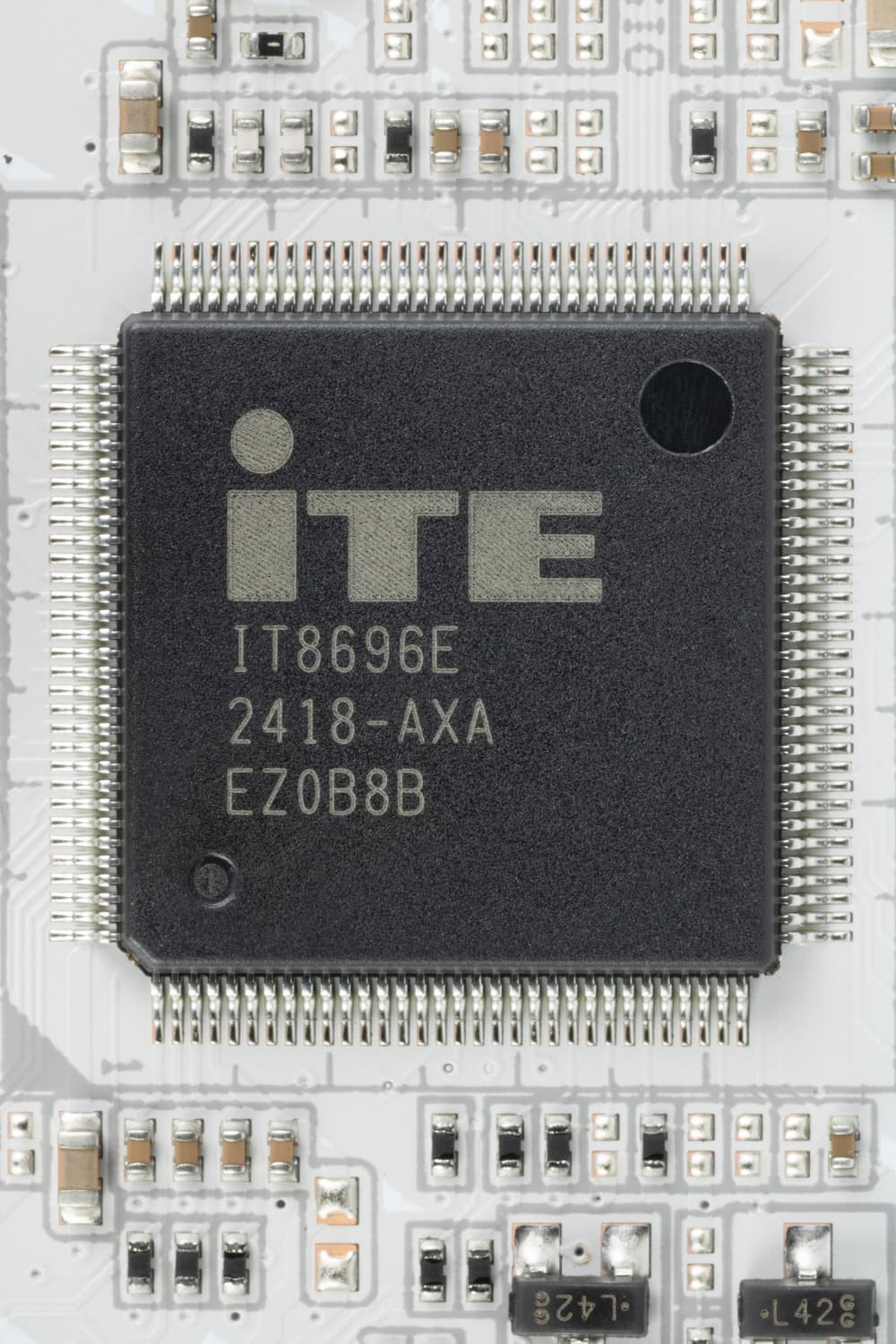

Контроль по синхронизации работы подсветки на матплатах Gigabyte возложен на контроллер от ITE.

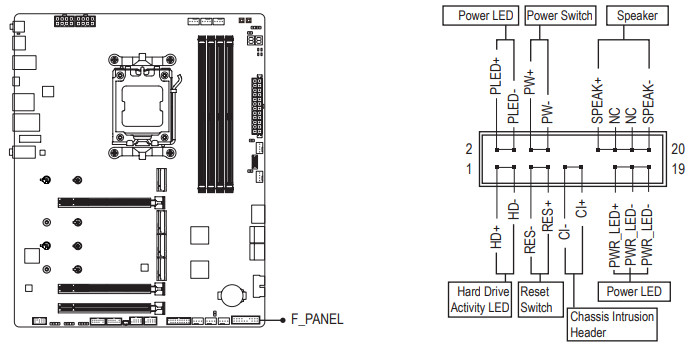

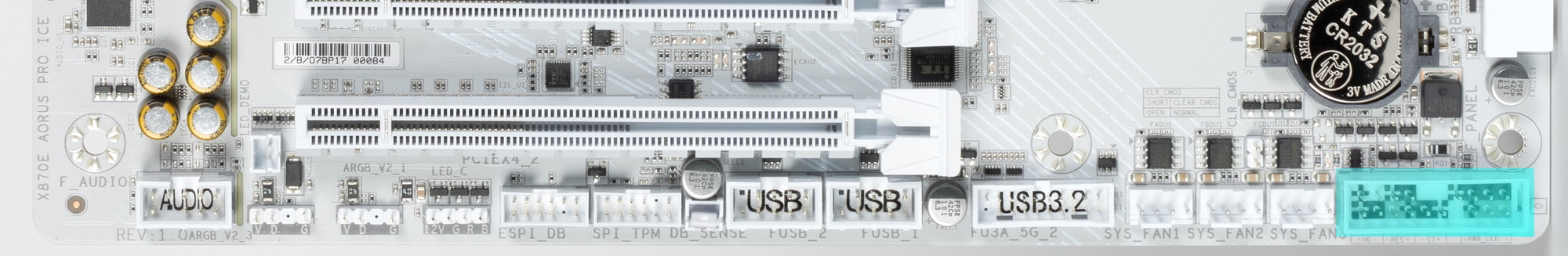

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Для удобства подключения в комплекте поставки есть фирменный адаптер G-connector, представляющий собой колодку, к которой вначале подключают провода от передней панели, а потом уже ее саму вставляют в разъем со штырьками FPanel.

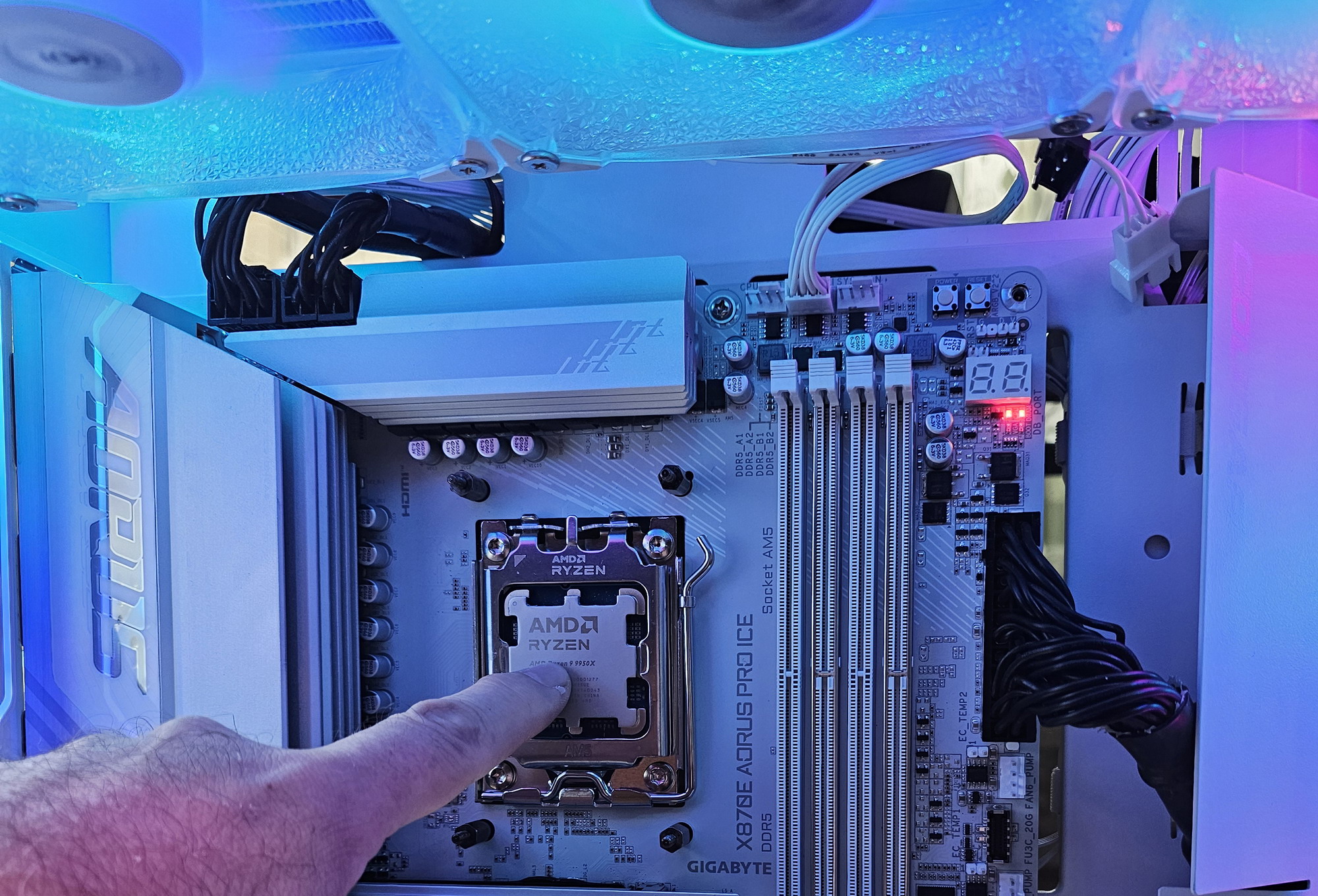

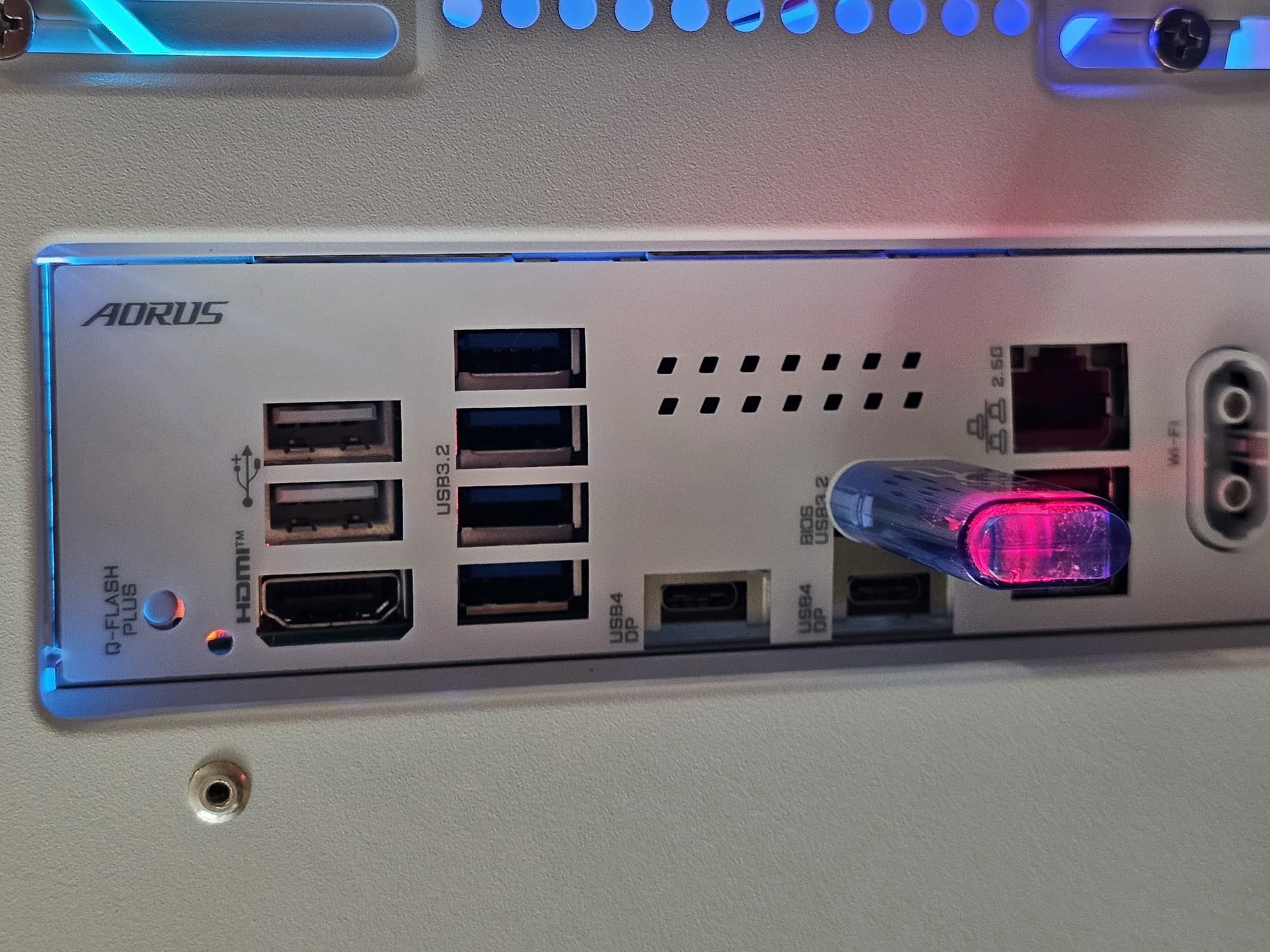

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Q-Flash Plus.

Для такого обновления BIOS надо вначале переименовать файл прошивки в GIGABYTE,bin, записать его в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку (она утоплена, поэтому для ее нажатия следует использовать небольшую отвертку или шариковую ручку), которую надо держать 3 секунды.

При этом система запустится (пугаться не стоит!), мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть два светодиода состояния системы. Процессор останется холодным.

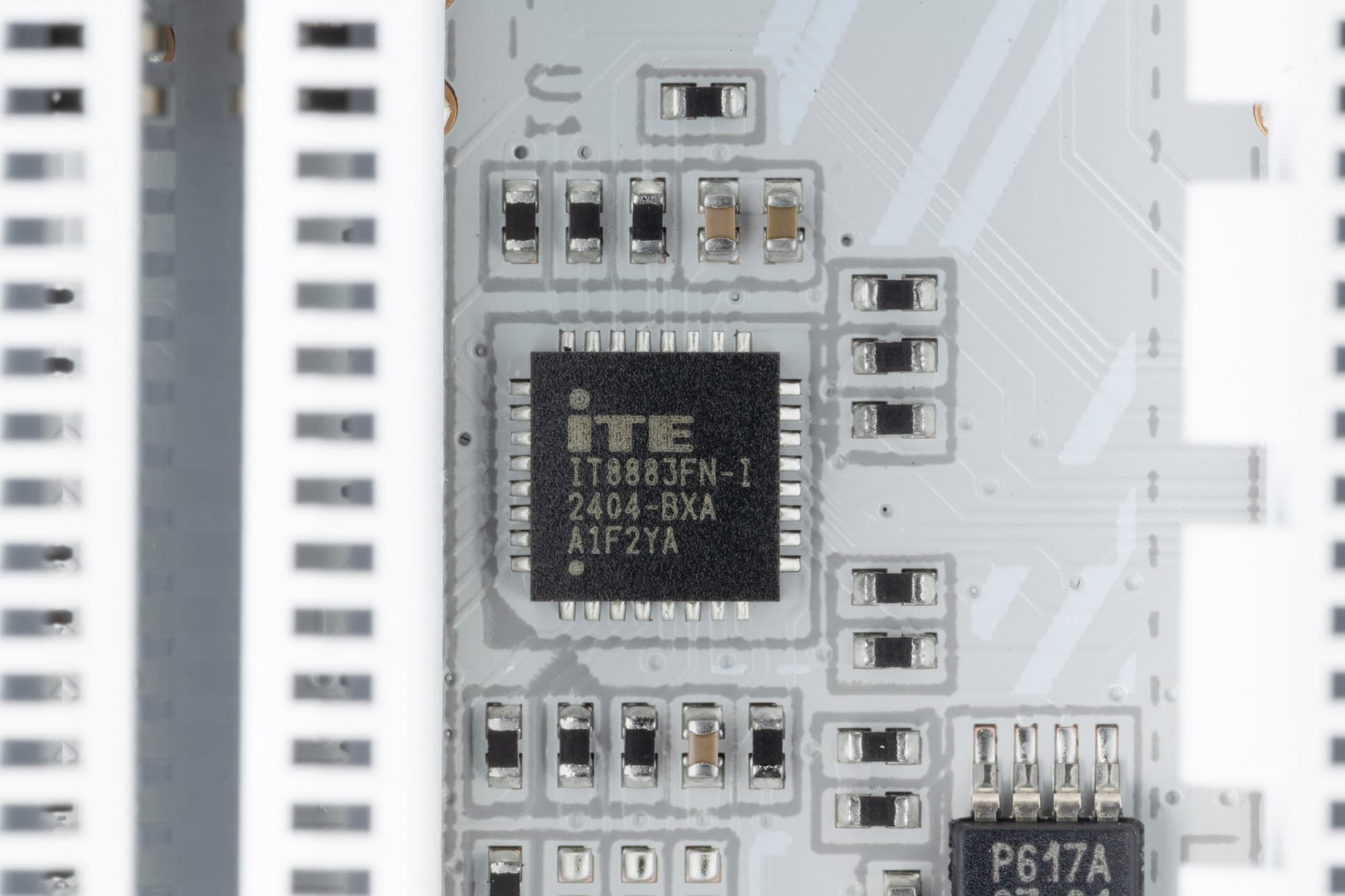

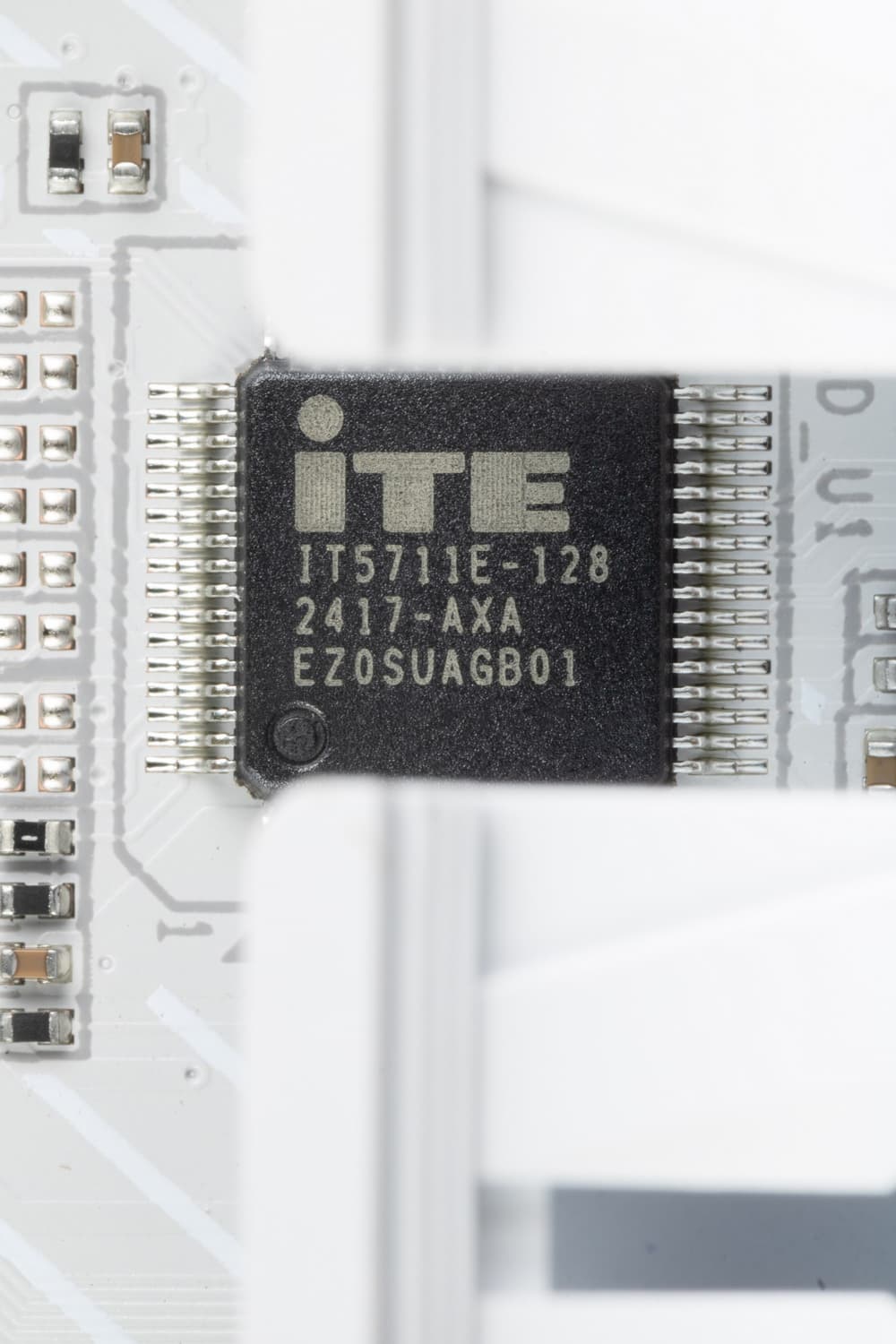

Для реализации такого процесса без участия CPU используется контроллер ITE.

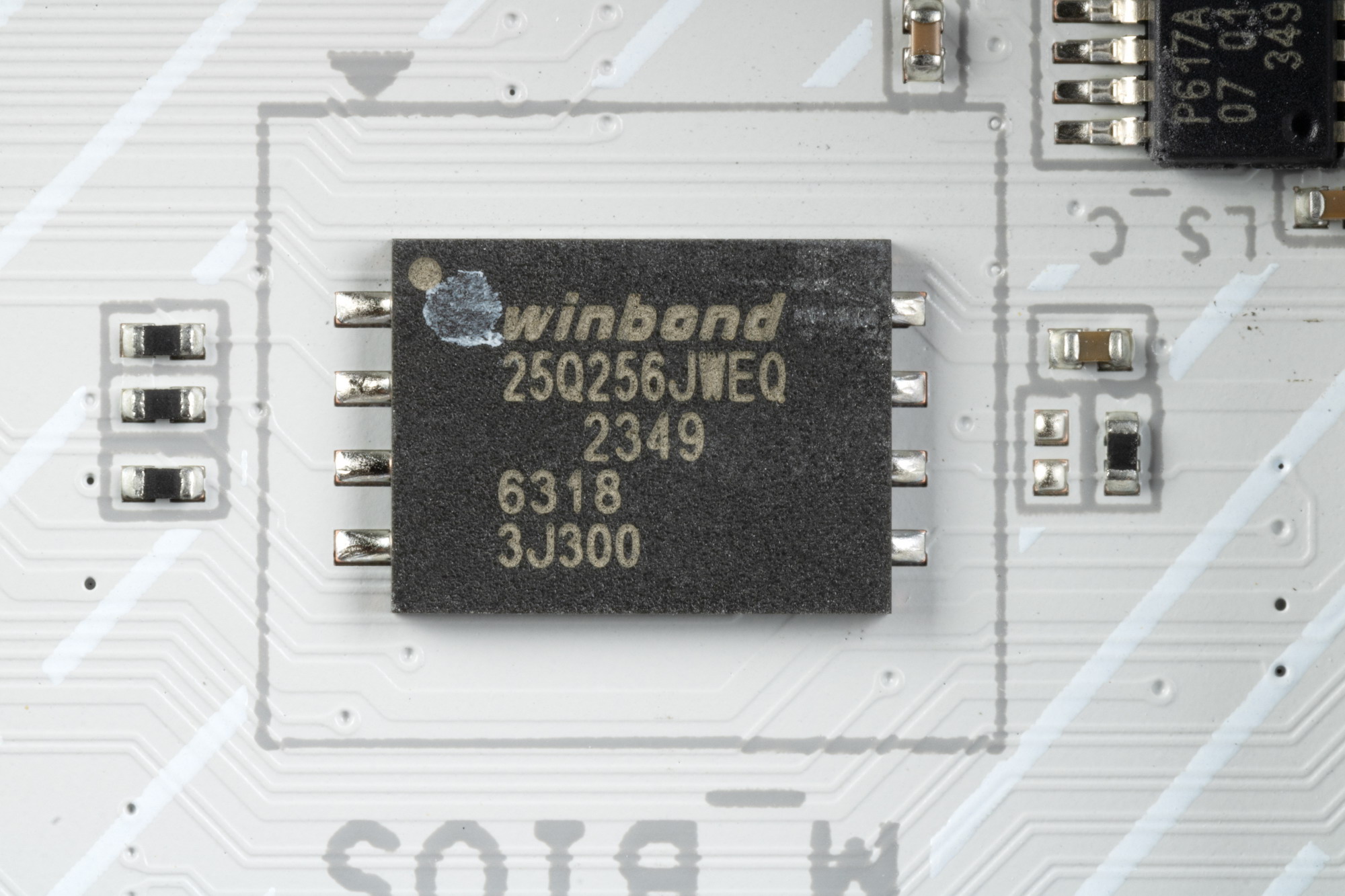

Для размещения BIOS (UEFI) используется уже хорошо всем знакомая микросхема от Winbond.

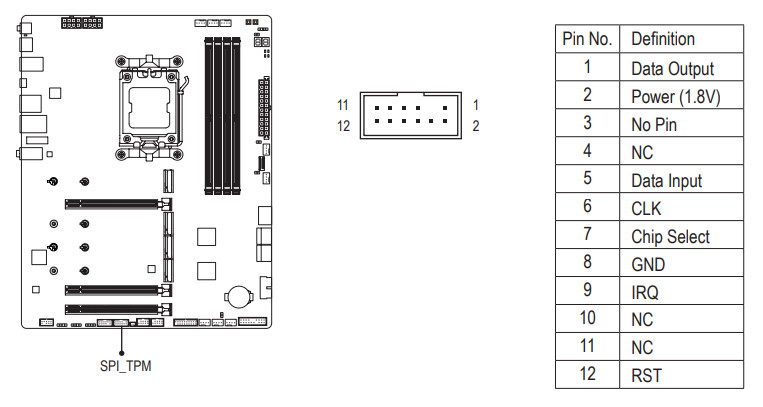

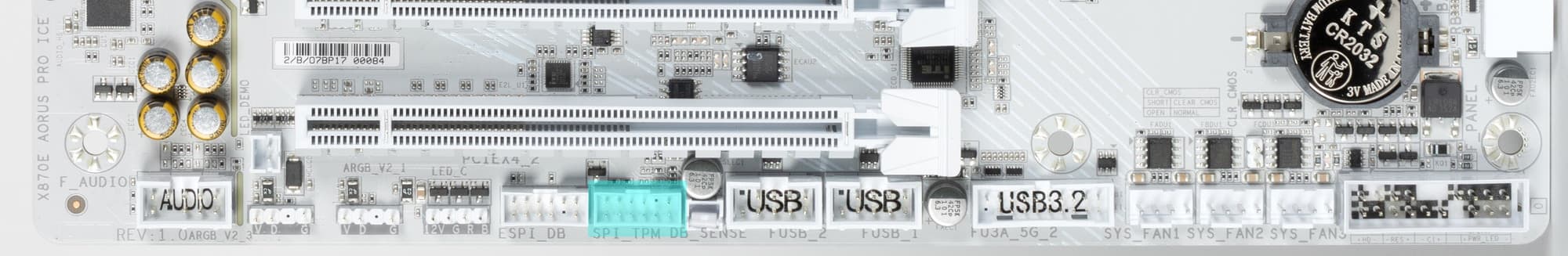

Также на матплате имеется разъем TPM для подключения систем безопасности.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

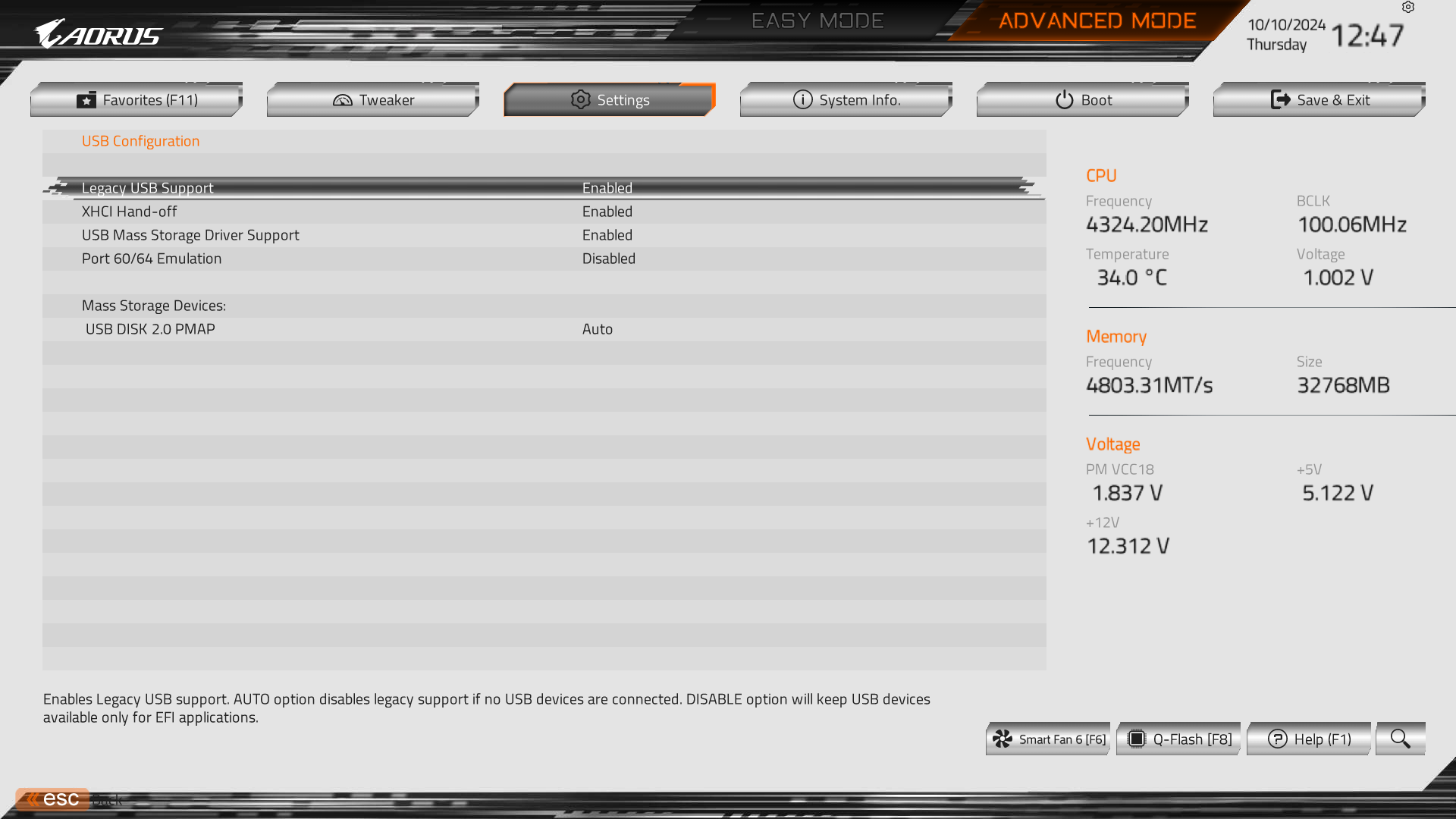

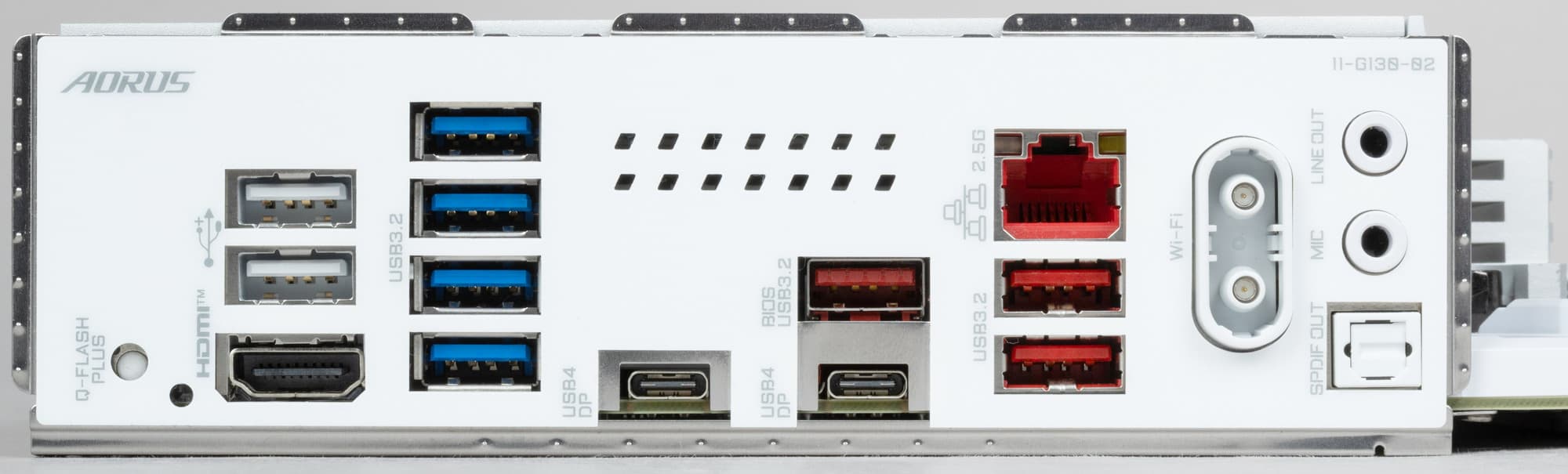

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 18 линий).

И что мы имеем? Всего на материнской плате — 20 портов USB:

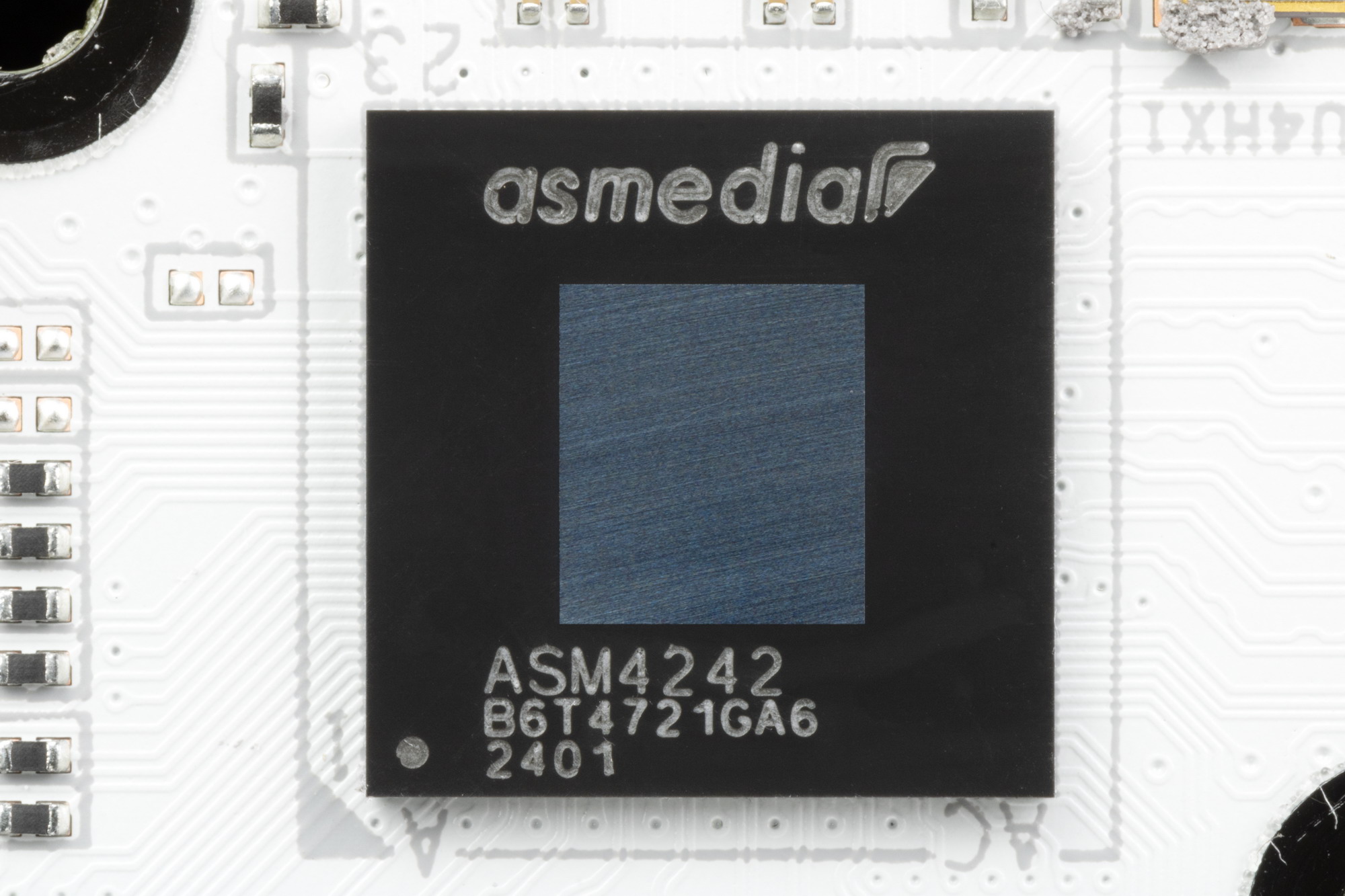

• 2 порта USB4: оба реализованы с помощью хаба ASMedia ASM4242



  (на него потрачены 4 линии PCIe 4.0 от CPU) и представлены двумя портами Type-C на задней панели;
• 1 порт USB 3.2 Gen2x2: реализован с помощью X870E и представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);
• 3 порта USB 3.2 Gen2: 1 реализован через X870E остальные 2 реализованы через CPU, и все представлены на задней панели портами Type-A (красного цвета);

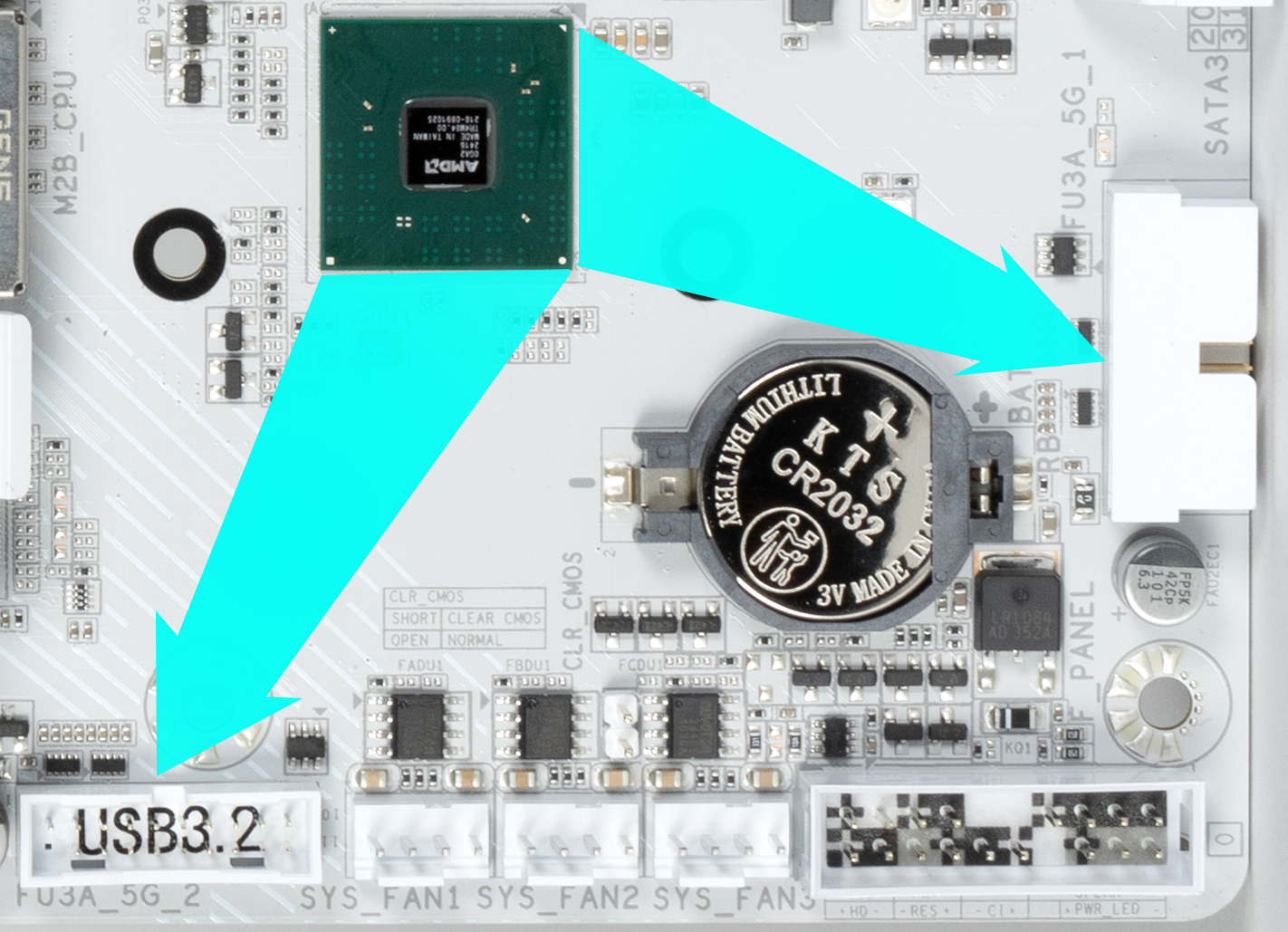

• 8 портов USB 3.2 Gen1: все реализованы через X870E и 4 представлены двумя внутренними разъемами



  на материнской плате (каждый на 2 порта); еще 4 представлены на задней панели портами Type-A (синего цвета);

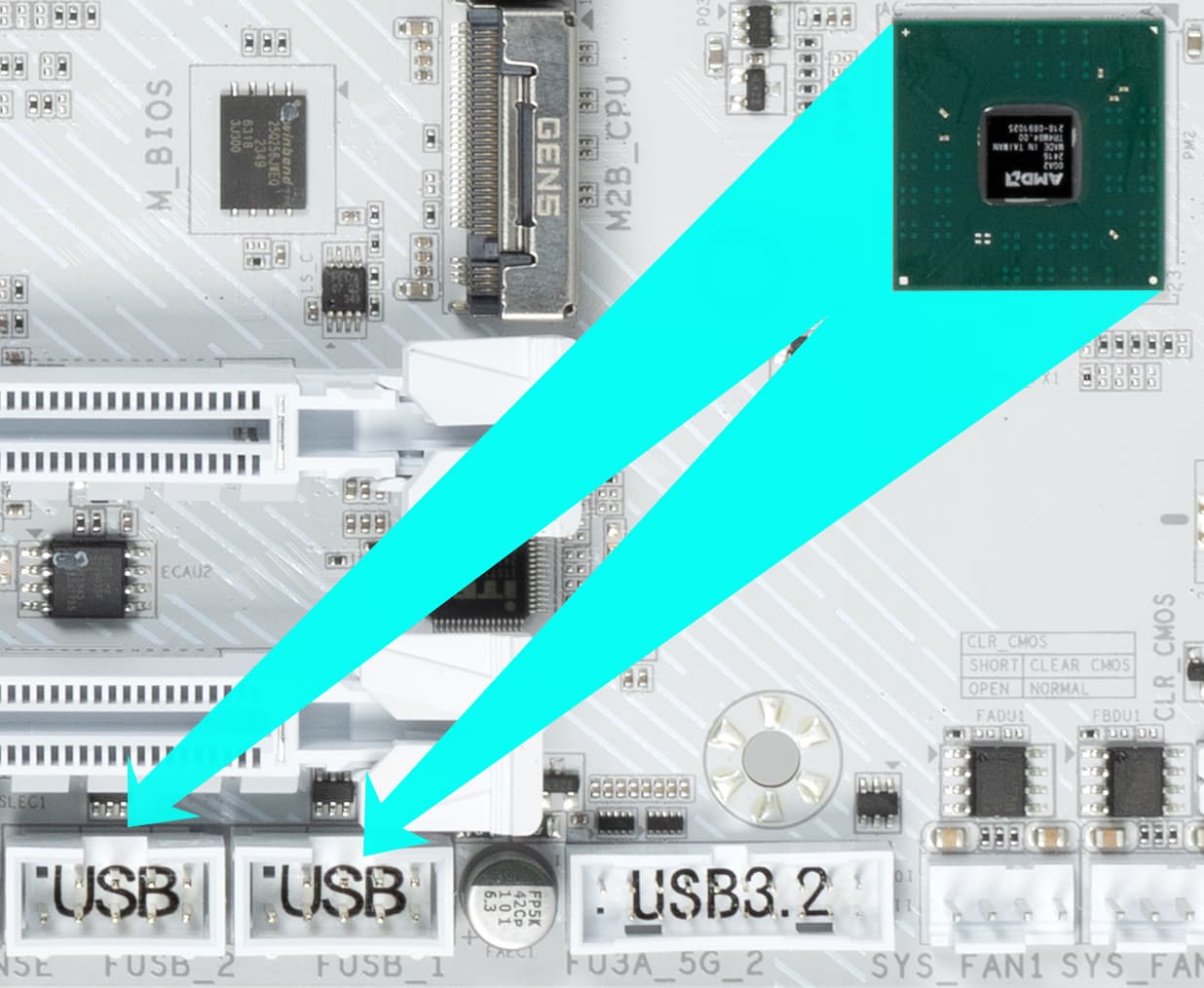

• 6 портов USB 2.0/1.1: все реализованы через X870E и 4 представлены двумя внутренними разъемами



  (каждый на 2 порта), еще 2 представлены портами Type-A (белого цвета) на задней панели.

Плюс у нас беспроводной контроллер использует 1 линию USB 2.0 от X870E.

Итак, через чипсет X870E реализовано высокоскоростных портов USB:

• + 1 выделенный USB 3.2 Gen2x2;
• + 1 выделенный USB 3.2 Gen2
• + 8 выделенных USB 3.2 Gen1

= 10 высокоскоростных портов и 7 USB 2.0 портов (6 выделенных и 1 линия на поддержку контроллера QCNCM865).

Плюс 18 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 28 высокоскоростных портов.

Через процессор реализовано всего 2 высокоскоростных порта USB – USB 3.2 Gen2.

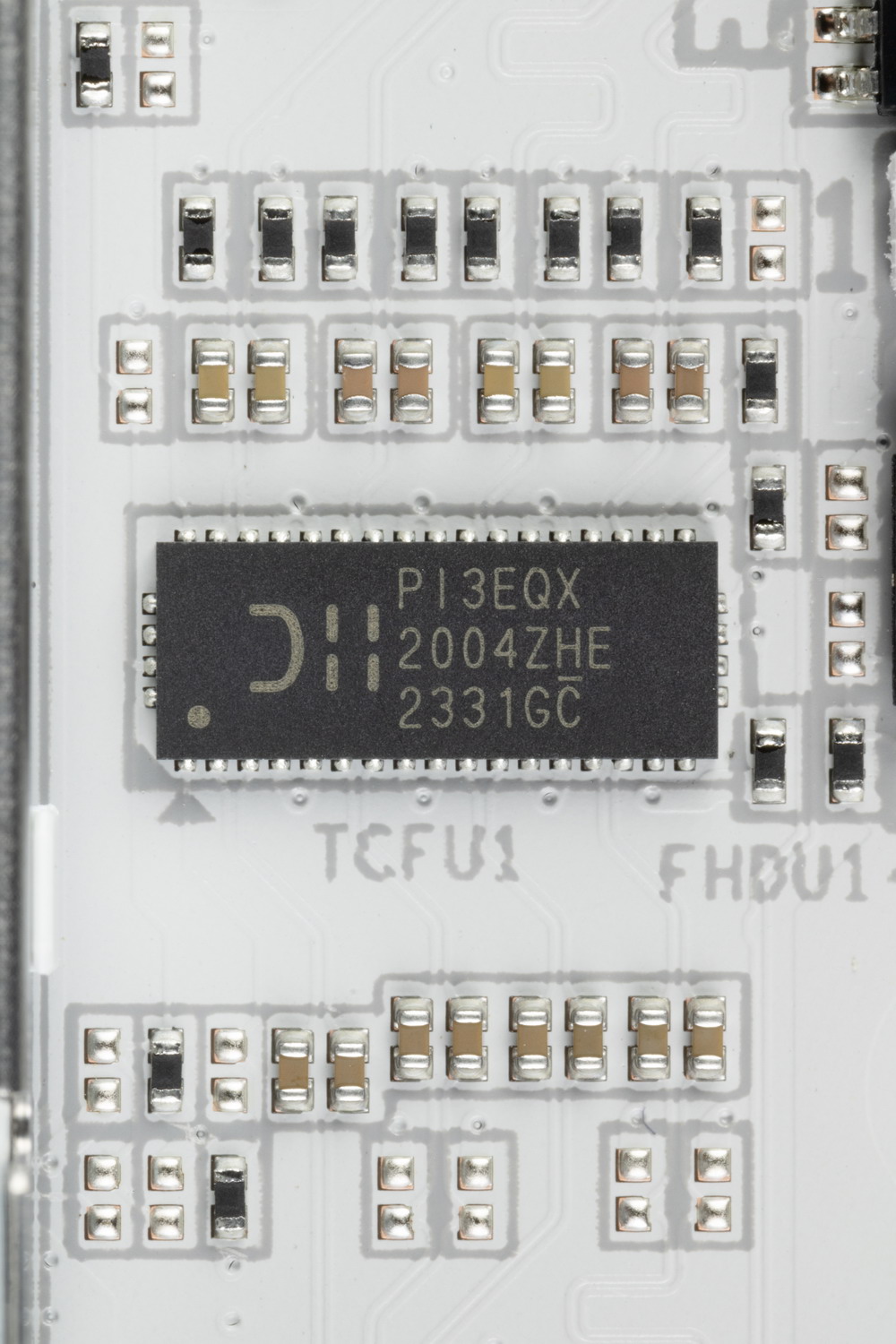

Все быстрые USB 3.2 порты оснащены ре-драйверами.

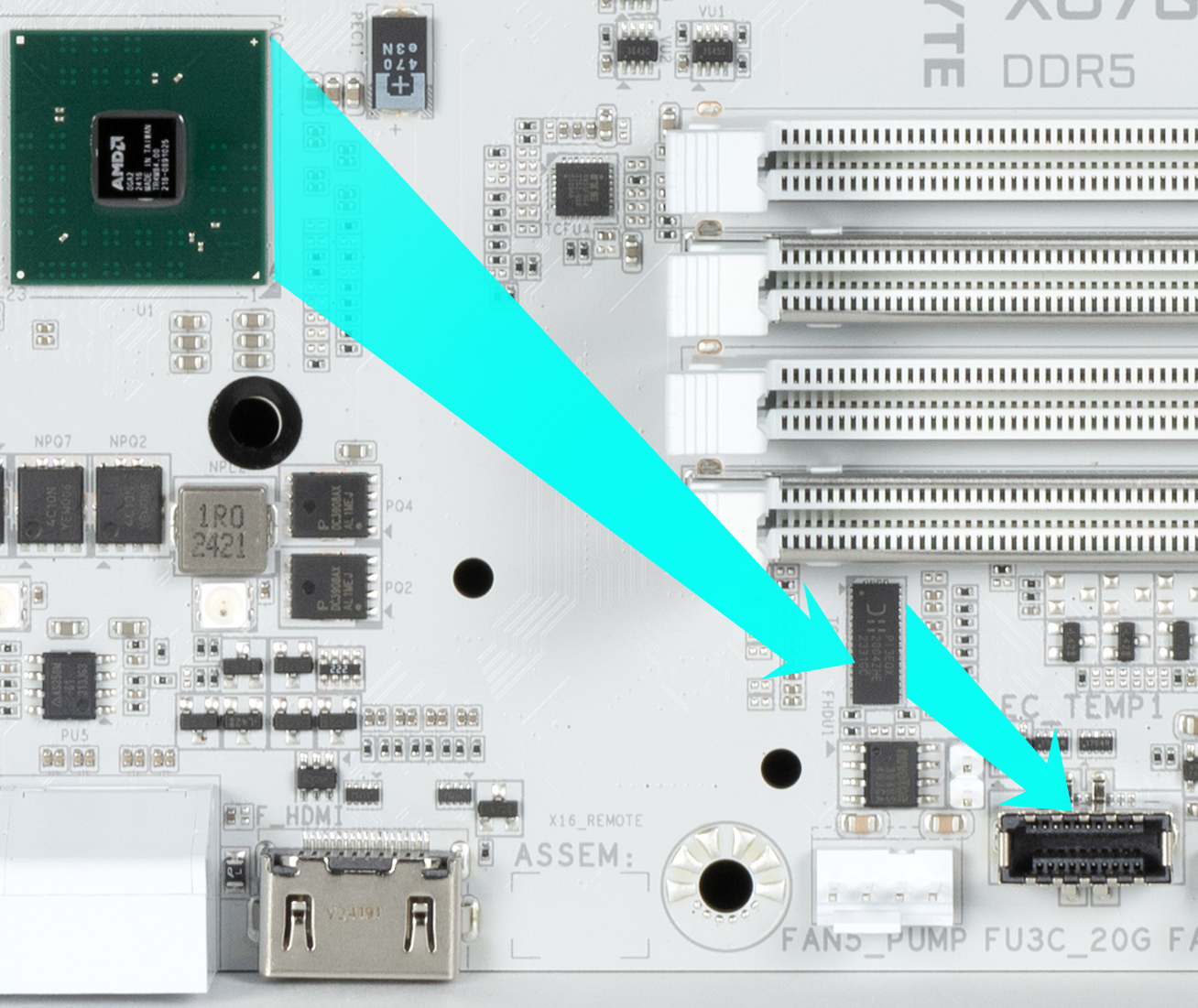

А порт USB 3.2 Gen2x2 в виде внутреннего Type-C отдельным контроллером от Realtek, являющимся по сути усилителем питания, дающий вольтаж, способный обеспечить быструю зарядку мобильных гаджетов через него.

Отдельно надо отметить, что материнская плата оснащена портами USB4. Плата комплектуется соответствующим контроллером ASM4242 от ASMedia, который распаян на материнской плате. О нем я уже говорил выше. На задней панели имеется 2 гнезда Type-C как для вывода через протокол USB4, так и для вывода графики на мониторы с интерфейсом Type-C (но только при наличии встроенной графики в процессор).

Теперь о сетевых делах.

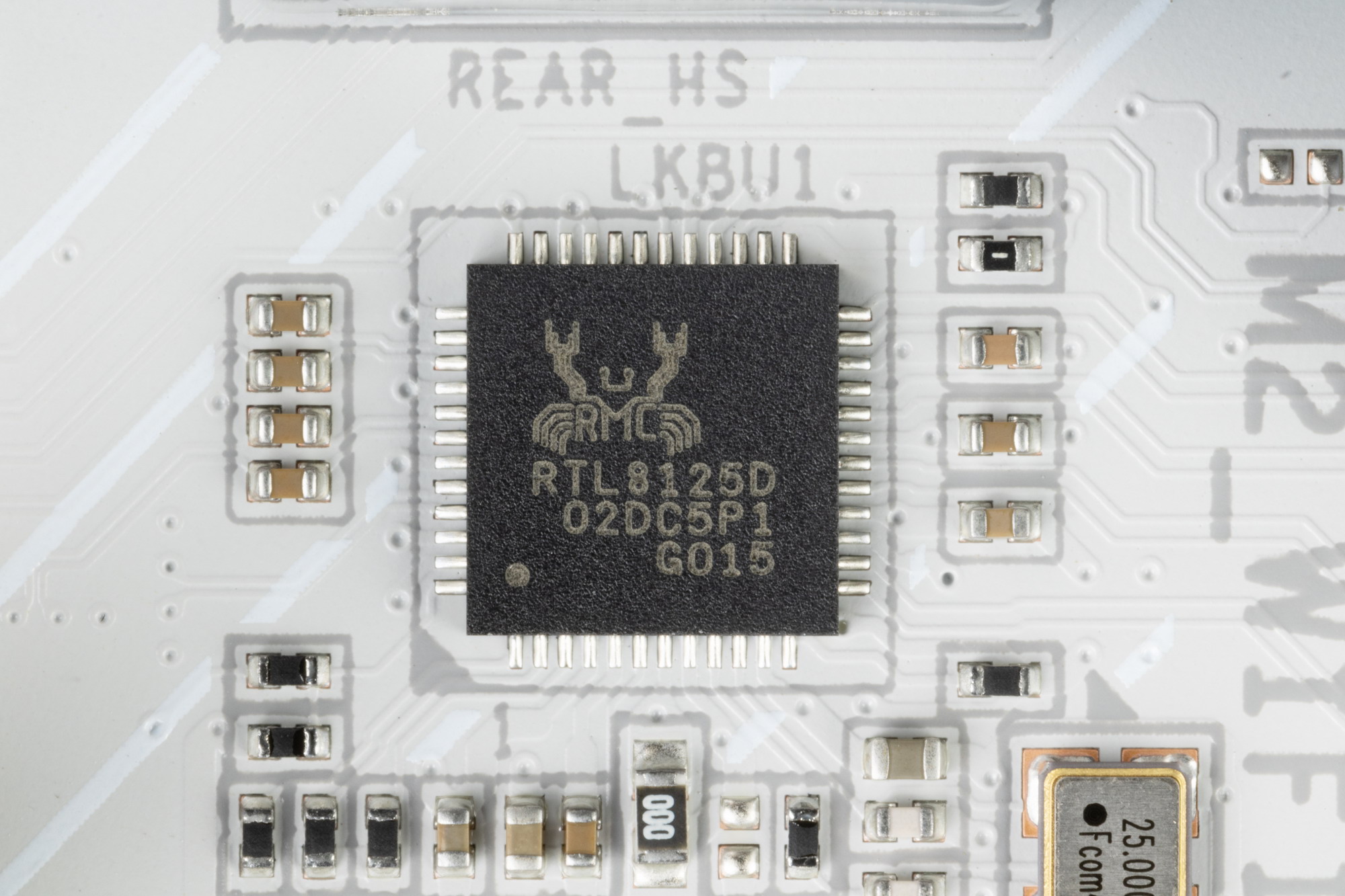

Материнская плата оснащена средствами связи просто отлично. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

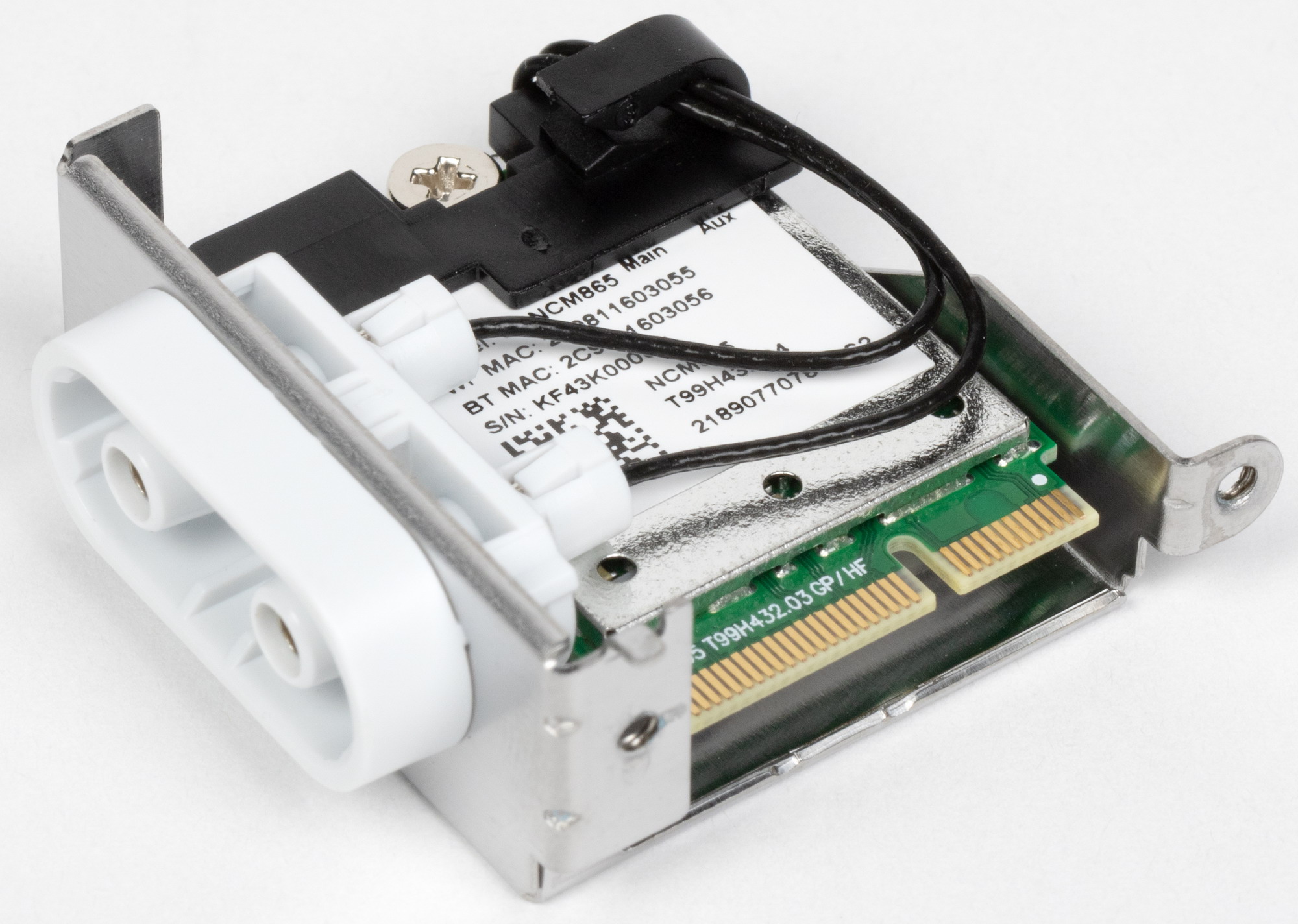

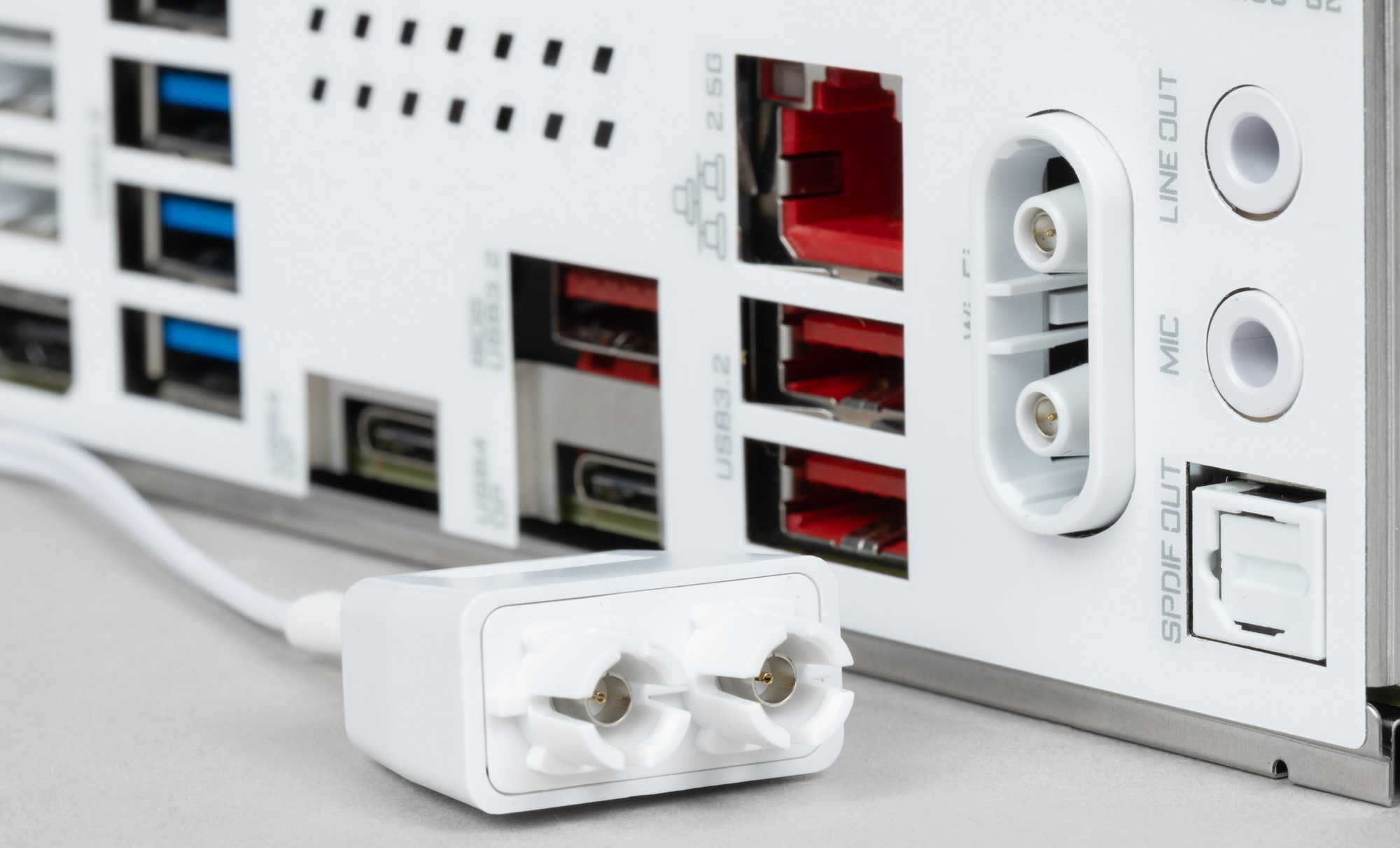

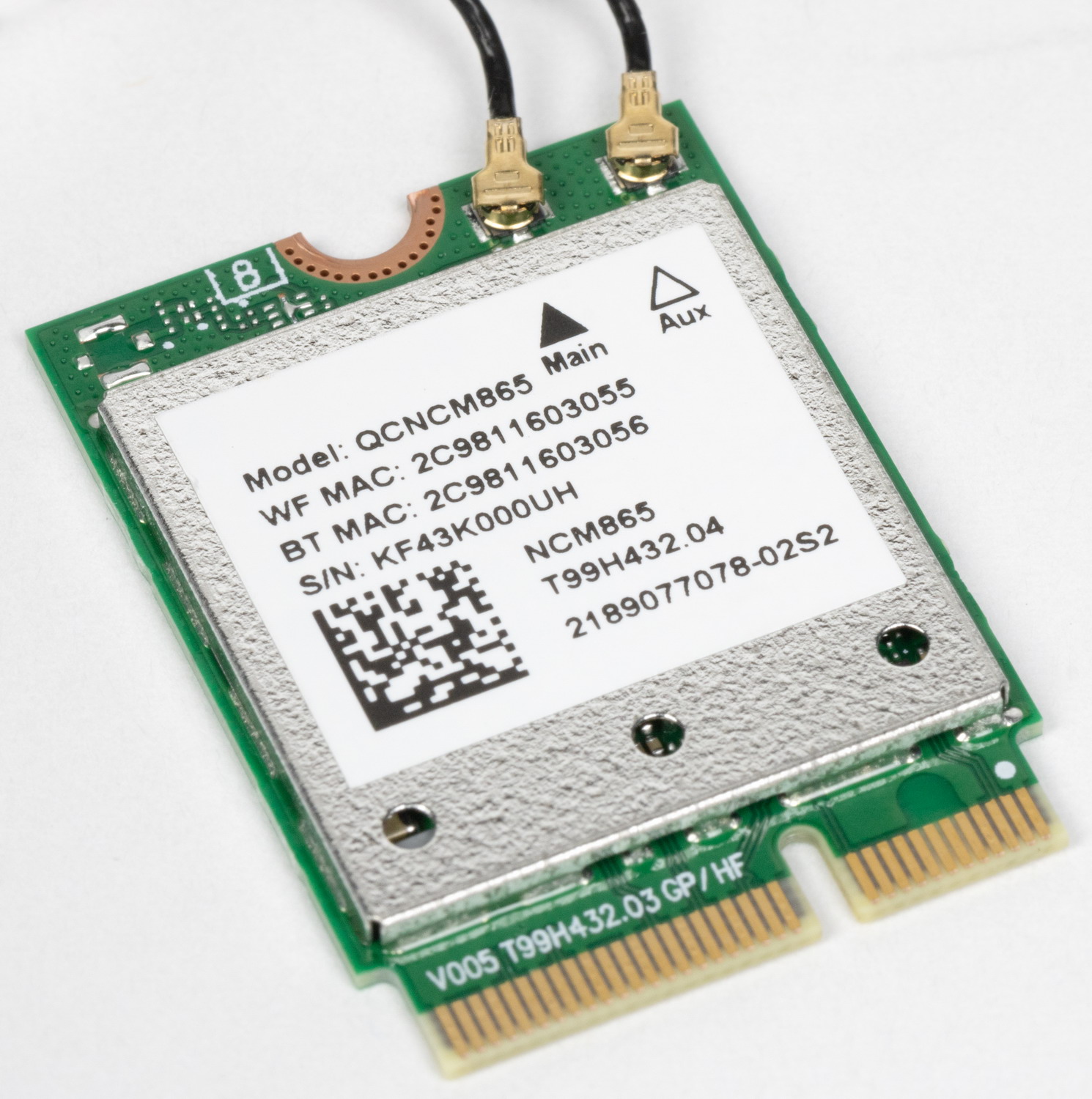

Имеется и комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

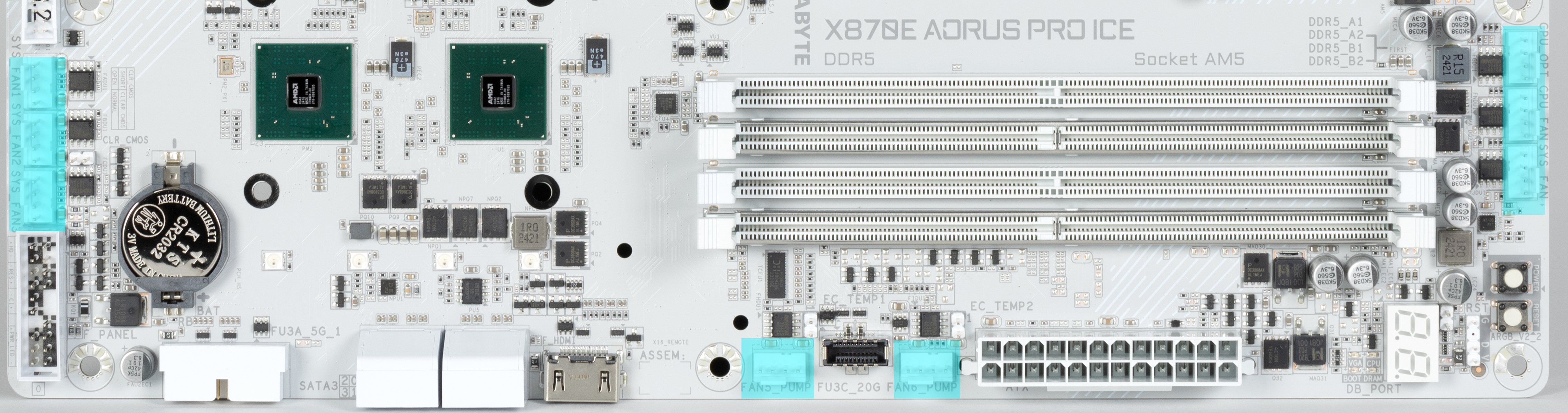

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

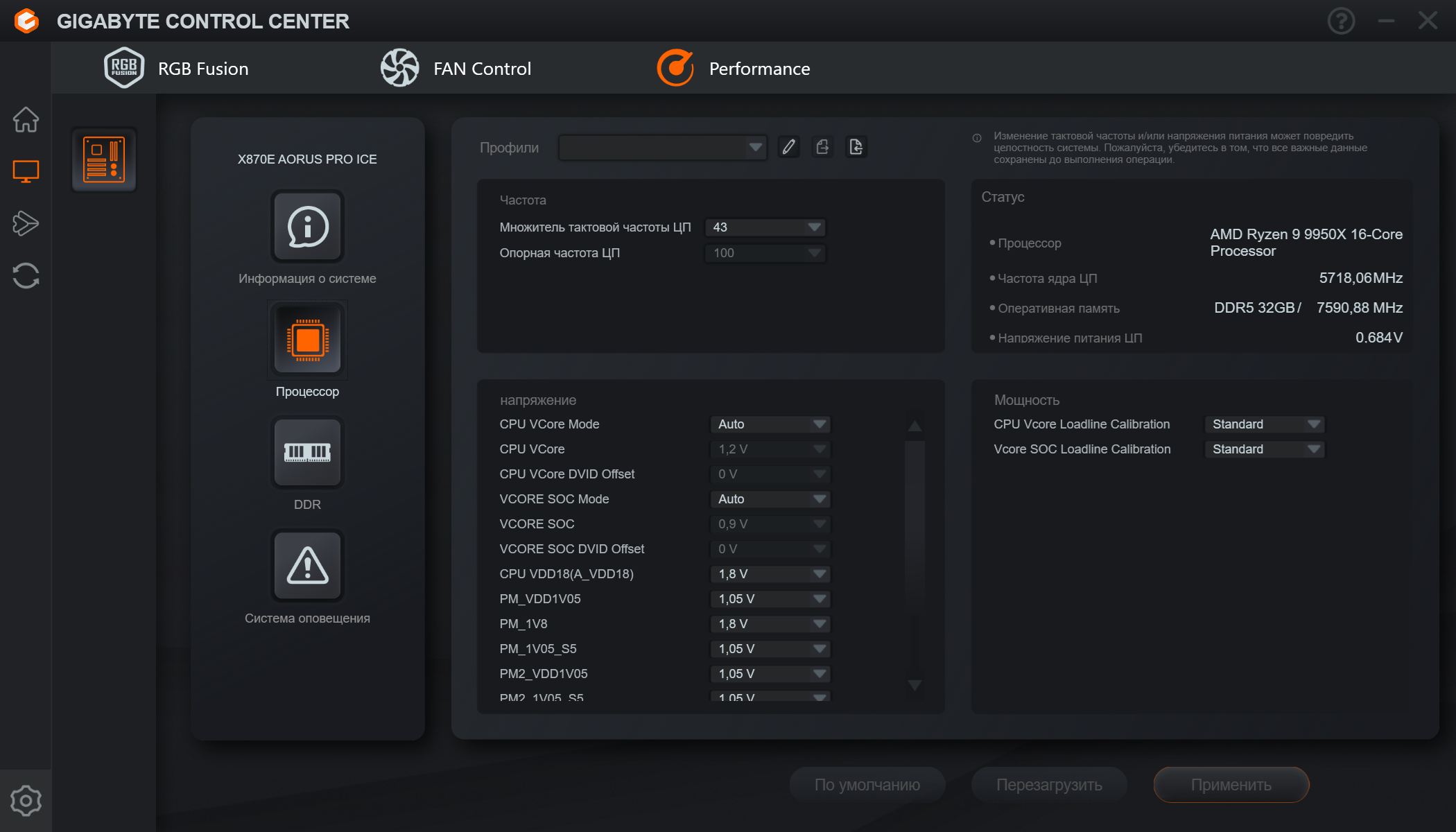

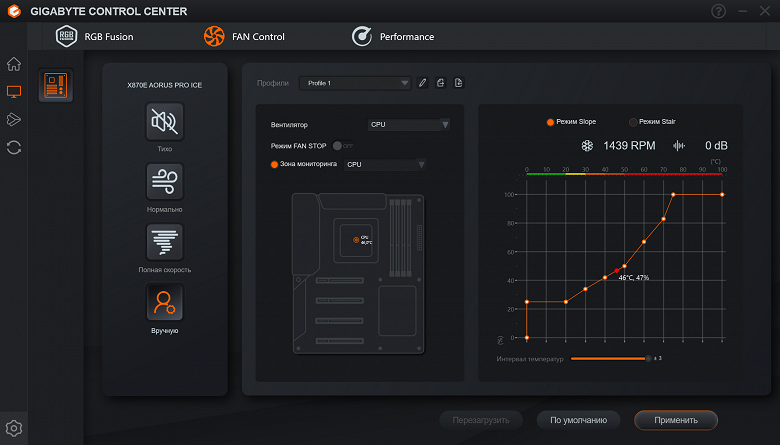

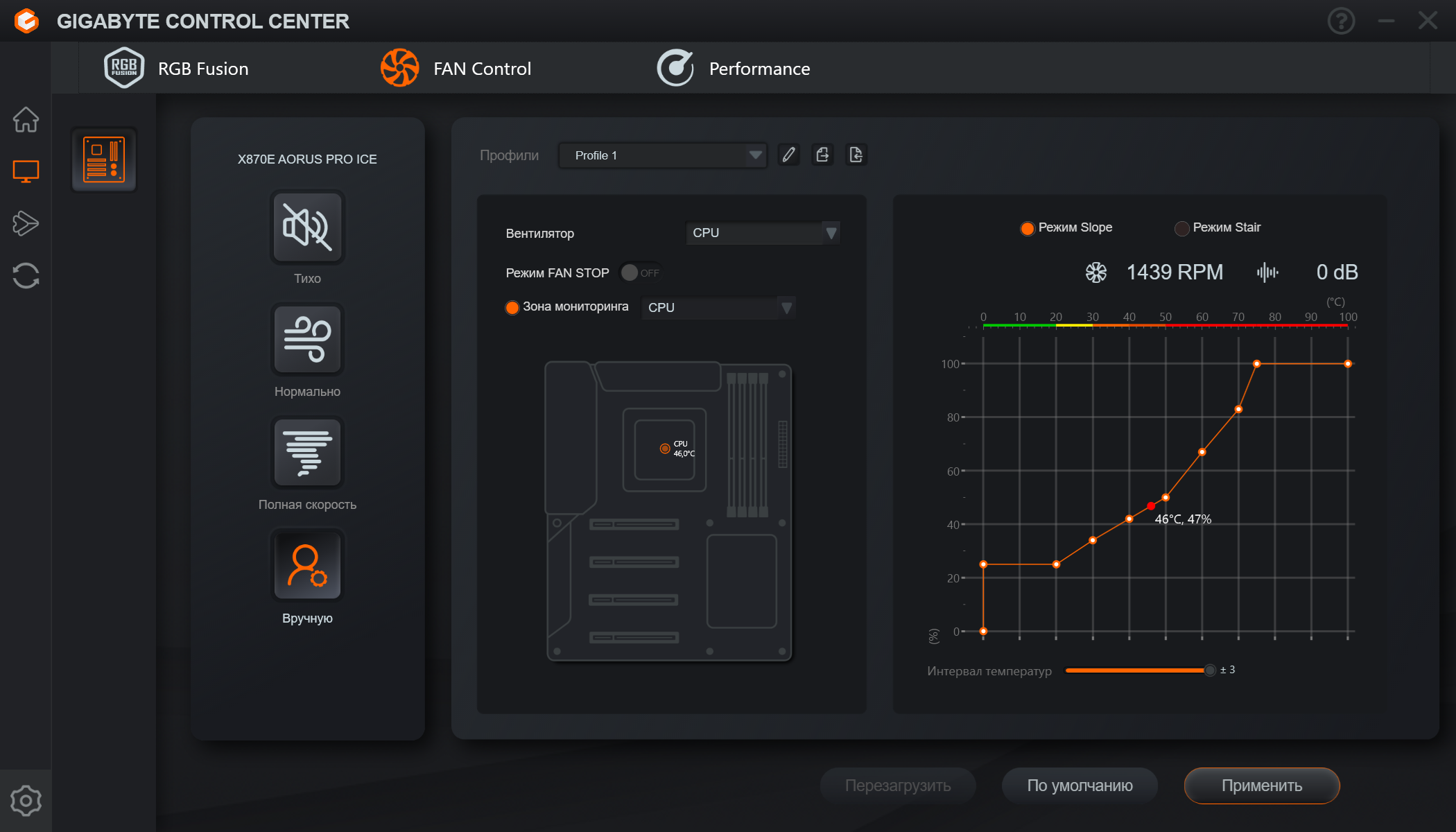

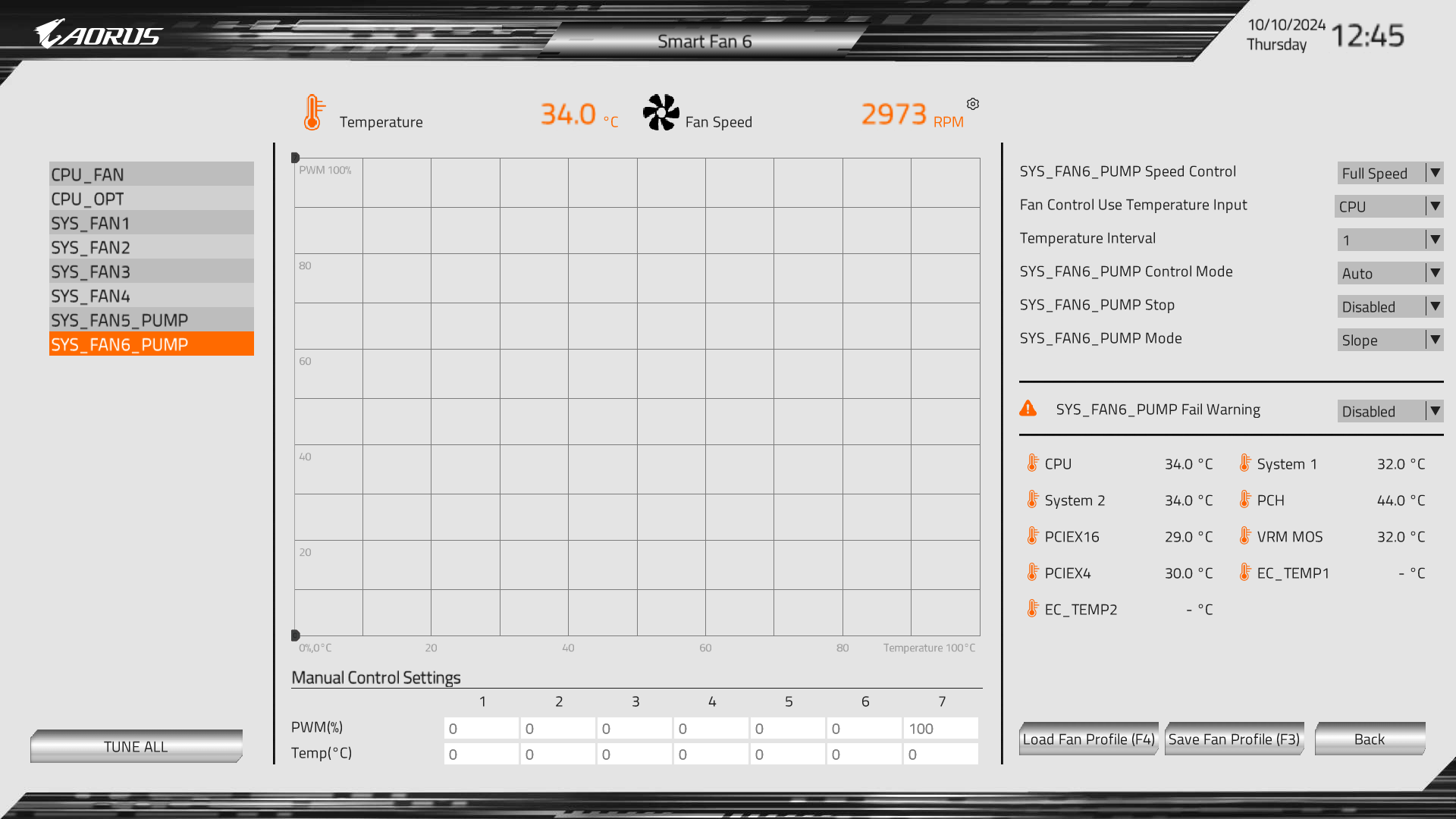

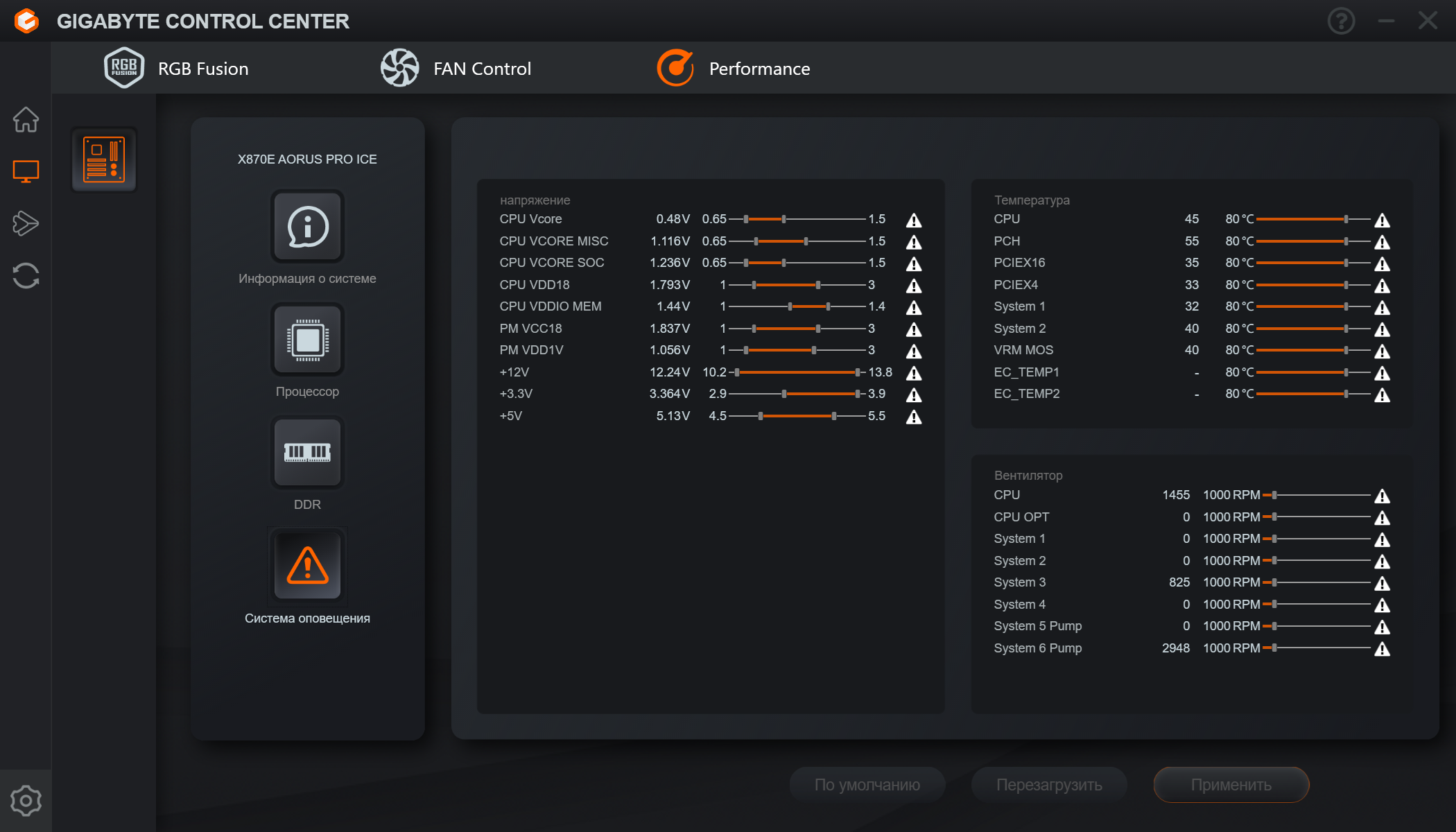

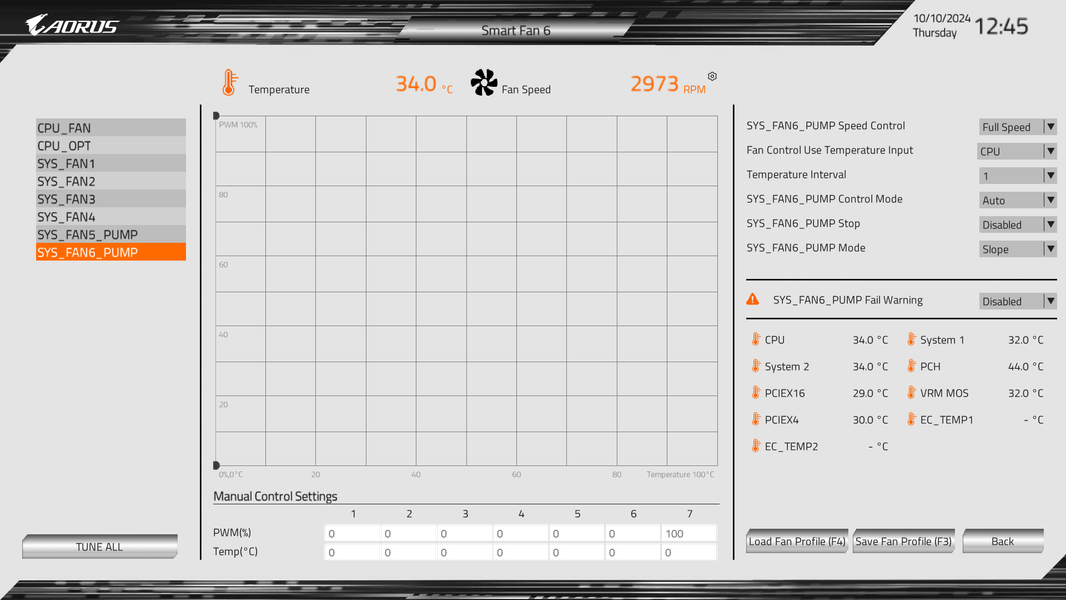

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701D.

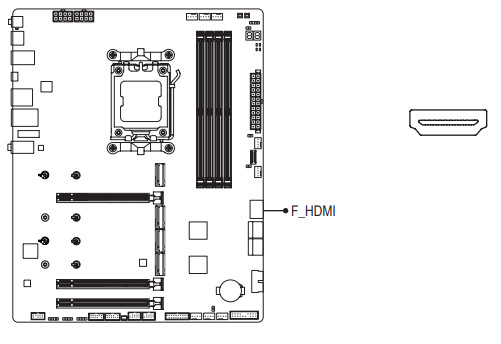

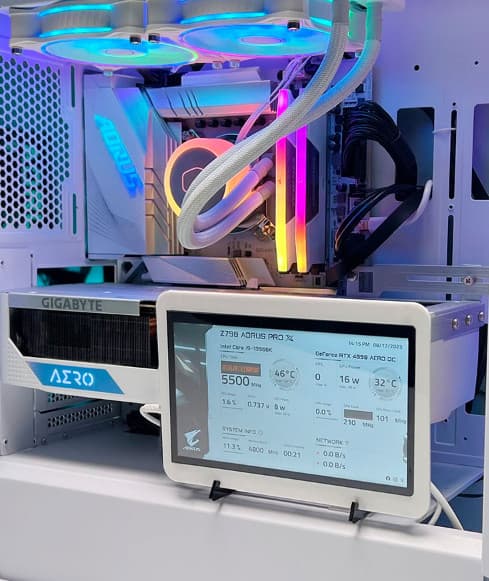

Матплата также оснащена дополнительным гнездом вывода графики HDMI, расположенным около портов SATA. Он предназначен для подключения фирменных внутренних панелей от Gigabyte (приобретаются отдельно) с разрешением Full HD.

Поскольку процессоры AMD Ryzen 7xxx/8xxx/9xxx имеют интегрированную графику, то плата имеет гнездо вывода HDMI 2.1,

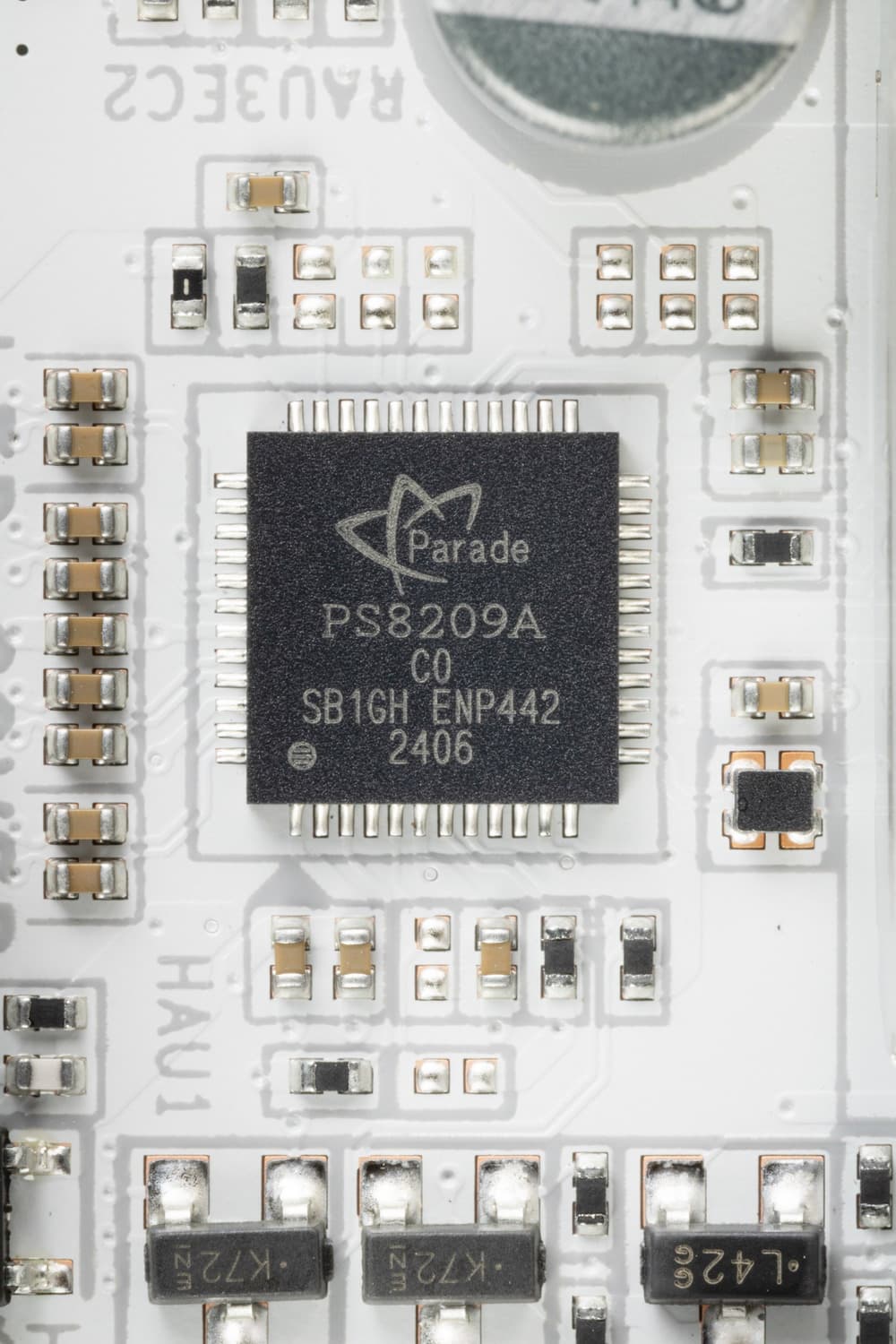

Для преобразования сигнала в версию 2.1 используется контроллер от Parade.

Аудиоподсистема

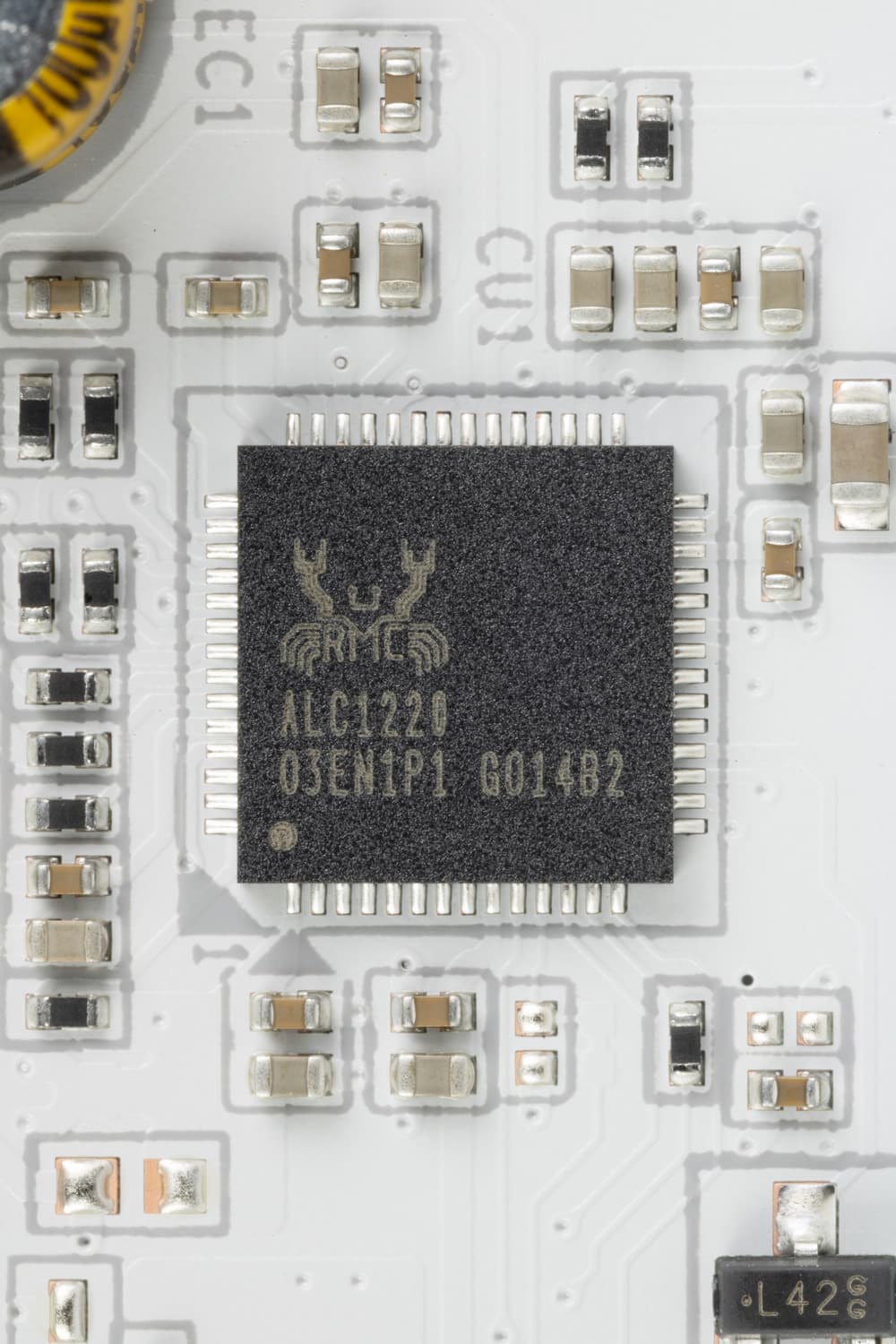

Плата оснащена звуковым кодеком Realtek ALC1220, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.

Операционного усилителя нет.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

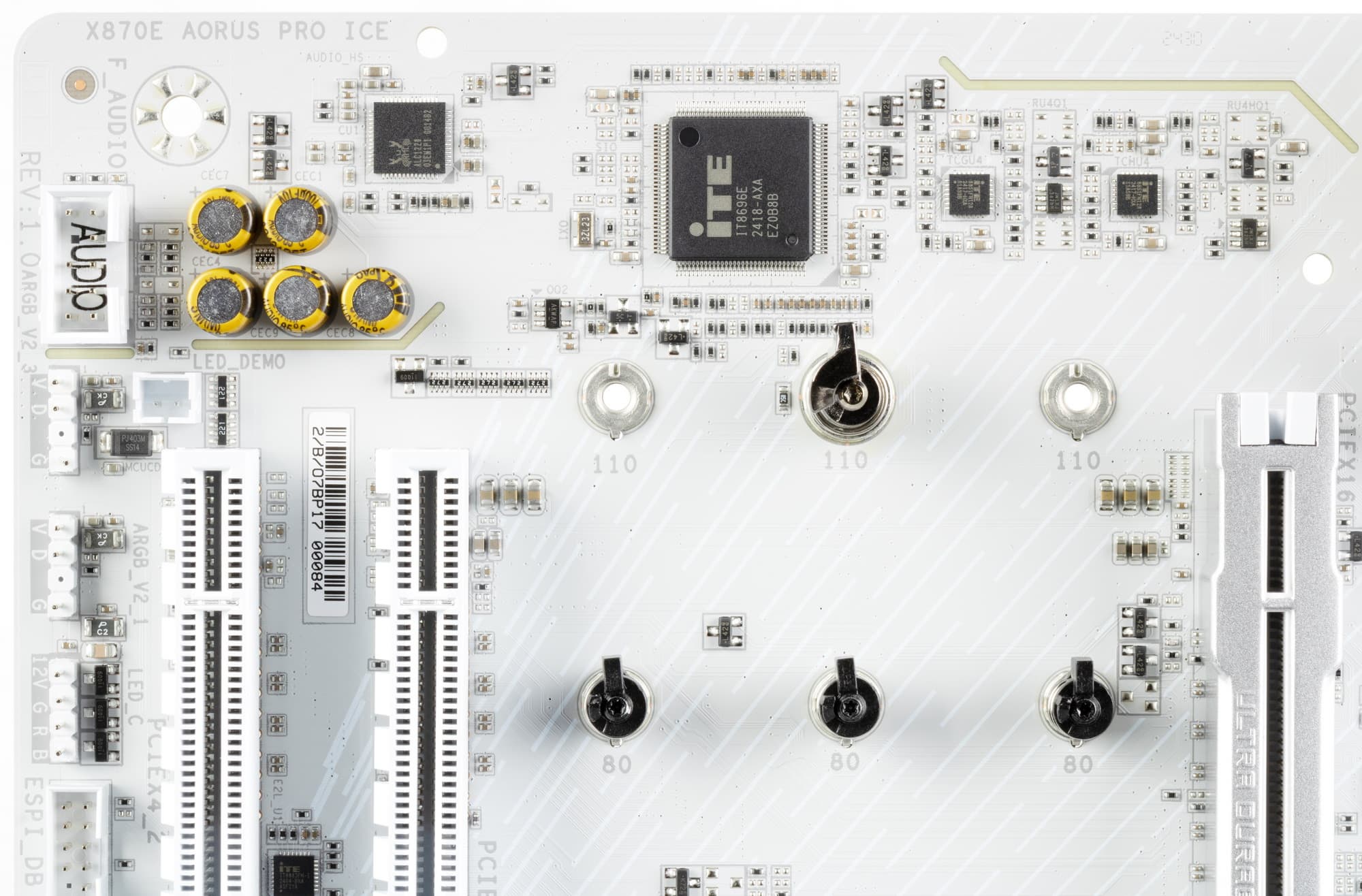

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Организация схемы 7.1 осуществляется с помощью двух дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем), а также через S/PDIF на задней панели.

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Gigabyte X870E Aorus Pro Ice
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,2 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+0.02, -0.08	Отлично
Уровень шума, дБ (А)	-73.6	Средне
Динамические диапазон, дБ (А)	74.0	Средне
Гармонические искажения, %	0.012	Хорошо
Гармонические искажения + шум, дБ(A)	-67.7	Средне
Интермодуляционные искажения + шум, %	0.043	Хорошо
Взаимопроникновение каналов, дБ	-68.0	Хорошо
Интермодуляции на 10 кГц, %	0.042	Хорошо
Общая оценка		Хорошо

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.64, +0.02	-0.58, +0.09
От 40 Гц до 15 кГц, дБ	-0.08, +0.02	+0.03, +0.09

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-74.4	-74.4
Мощность RMS, дБ (A)	-73.6	-73.6
Пиковый уровень, дБ	-50.4	-50.2
Смещение DC, %	-0.0	+0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+74.3	+74.3
Динамический диапазон, дБ (А)	+74.0	+74.0
Смещение DC, %	-0.00	-0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01159	0.01228
Гармонические искажения + шум , %	0.03751	0.03760
Гармонические искажения + шум (A-взвеш.), %	0.04133	0.04151

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.04288	0.04269
Интермодуляционные искажения + шум (A-взвеш.), %	0.04776	0.04747

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-66	-67
Проникновение на 1000 Гц, дБ	-67	-67
Проникновение на 10000 Гц, дБ	-67	-68

Интермодуляционные искажения (переменная частота)

	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.03504	0.03506
Интермодуляционные искажения + шум на 10000 Гц,	0.04859	0.04847
Интермодуляционные искажения + шум на 15000 Гц,	0.04314	0.04285

Питание, охлаждение

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

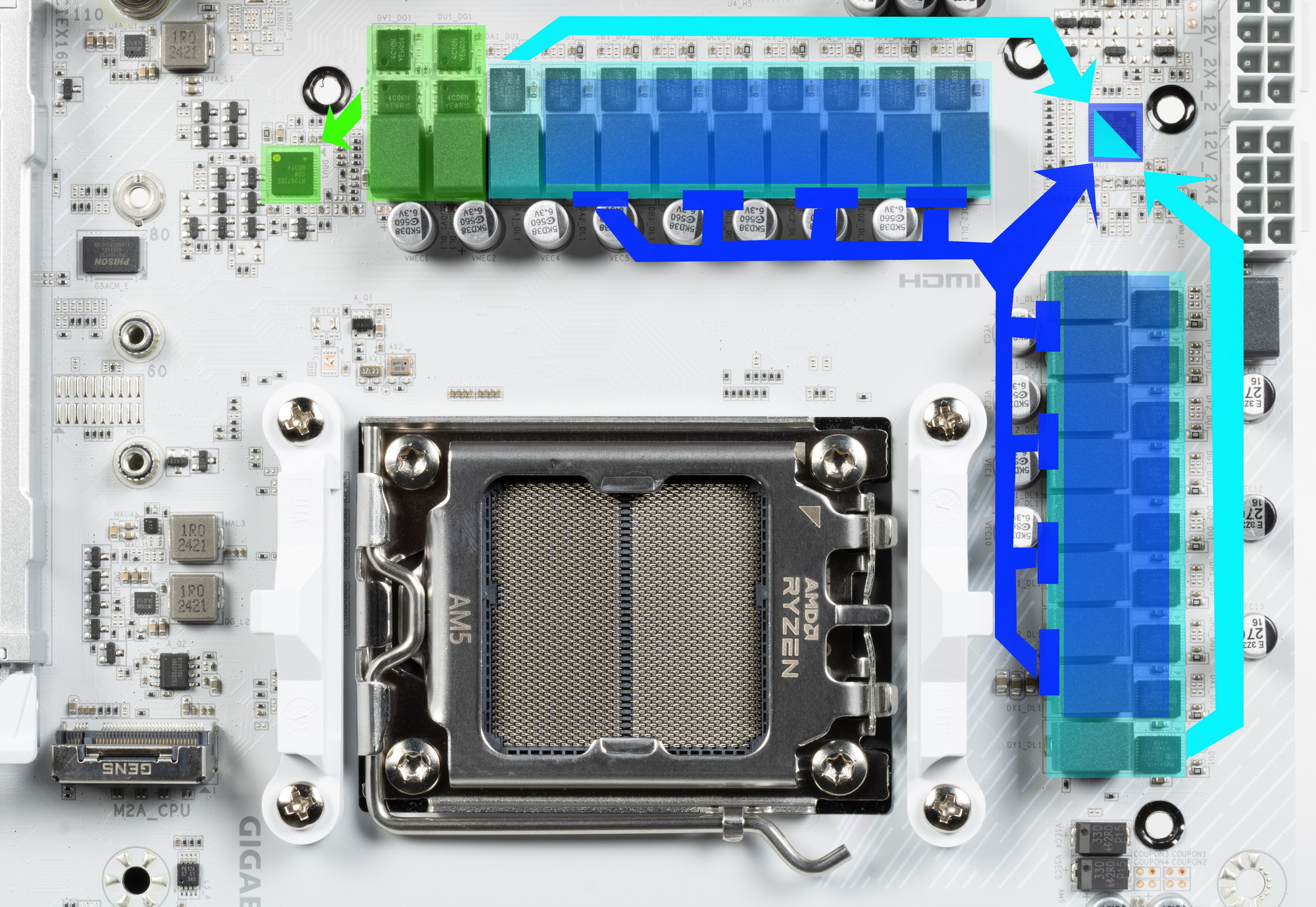

Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

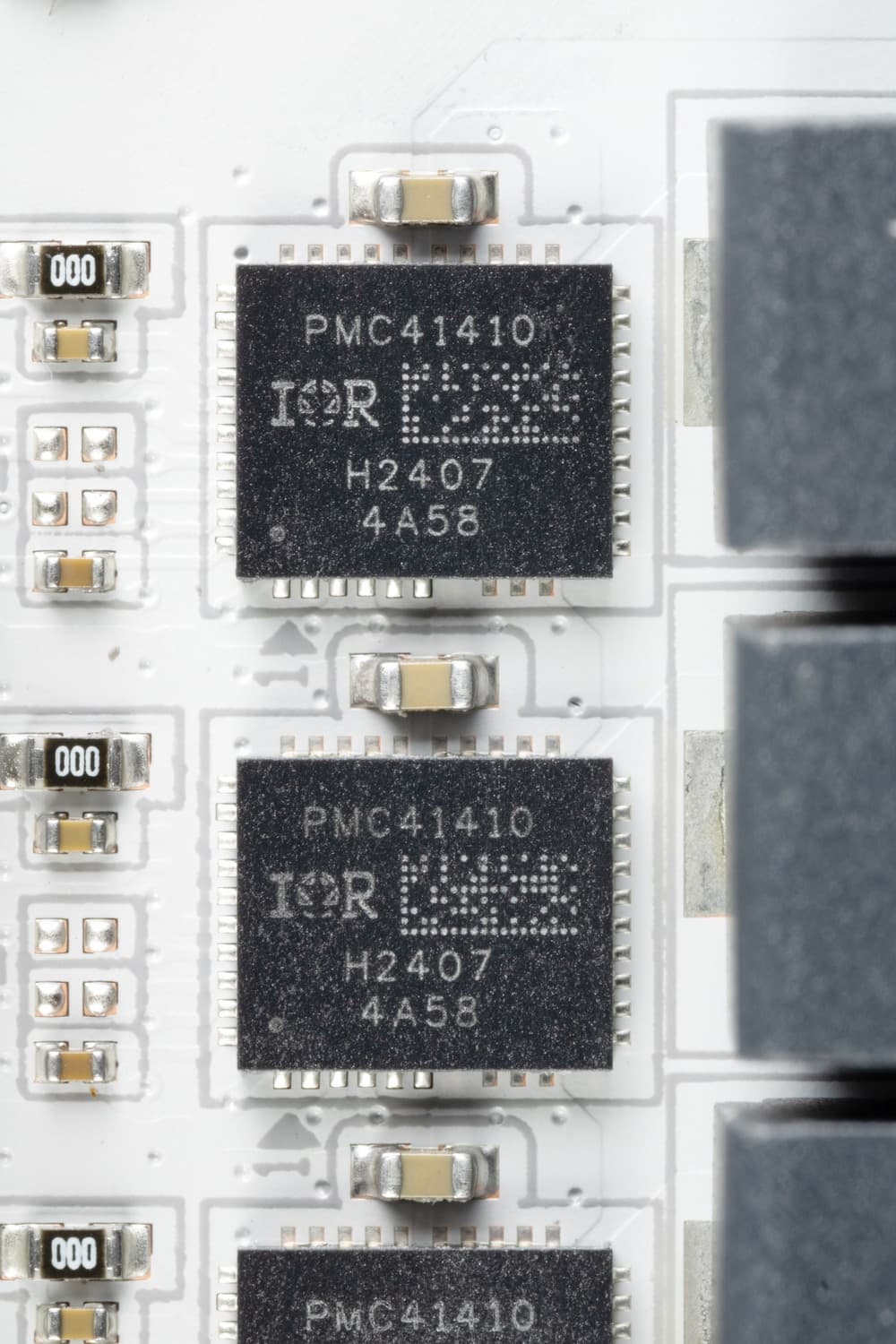

Каждый канал фазы VCore и встроенной графики имеет суперферритовый дроссель и транзисторную сборку PMC41410 от Infineon (ex- IOR) (до 105A).

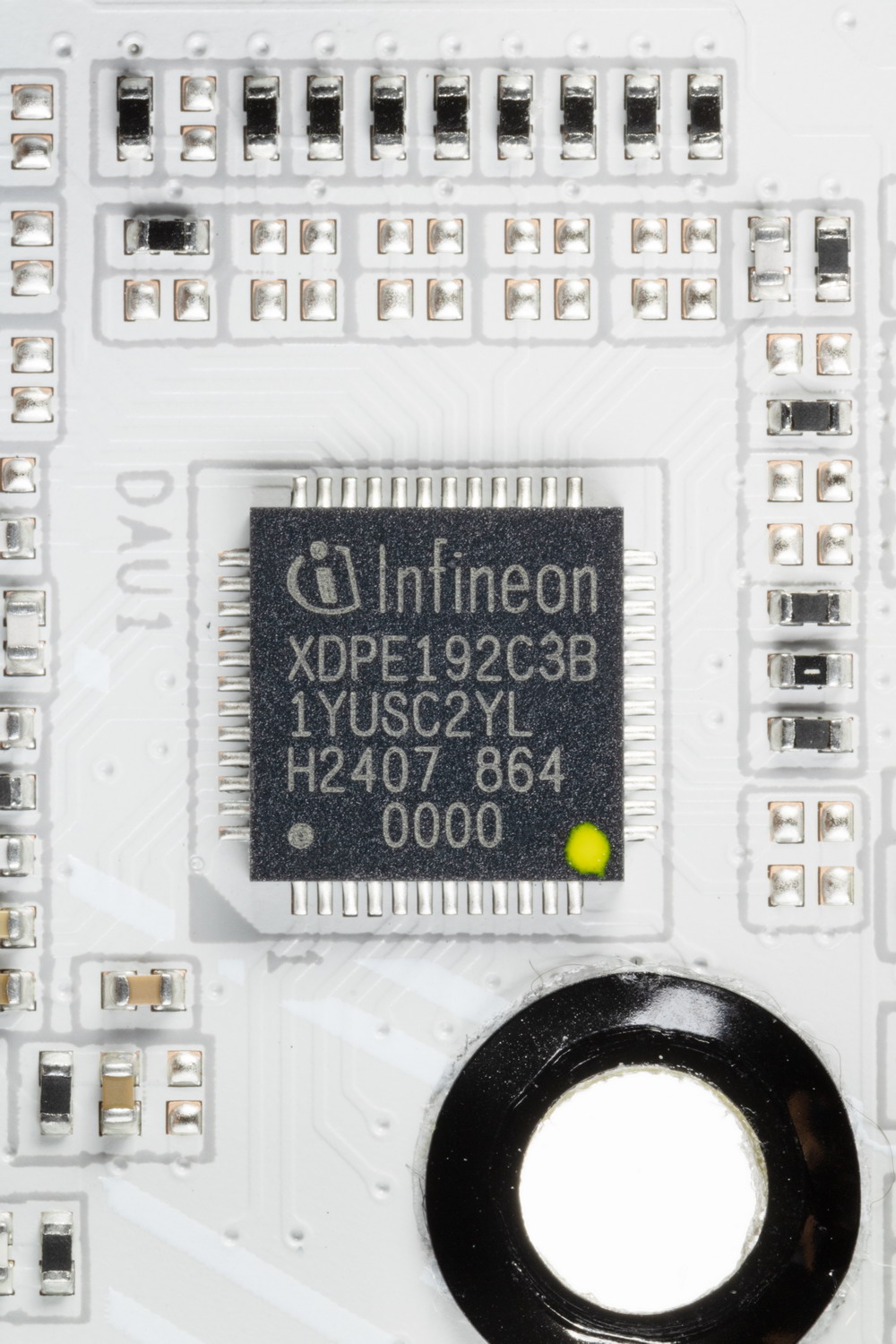

Управляет обоими наборами фаз (16+2) ШИМ-контроллер XDPE192C3B от Infineon, рассчитанный на 12 фаз, поэтому у фаз питания для VCore организовано параллельное управление: 8x2 плюс 2 фазы на встроенную графику: физически 10 фаз питания.

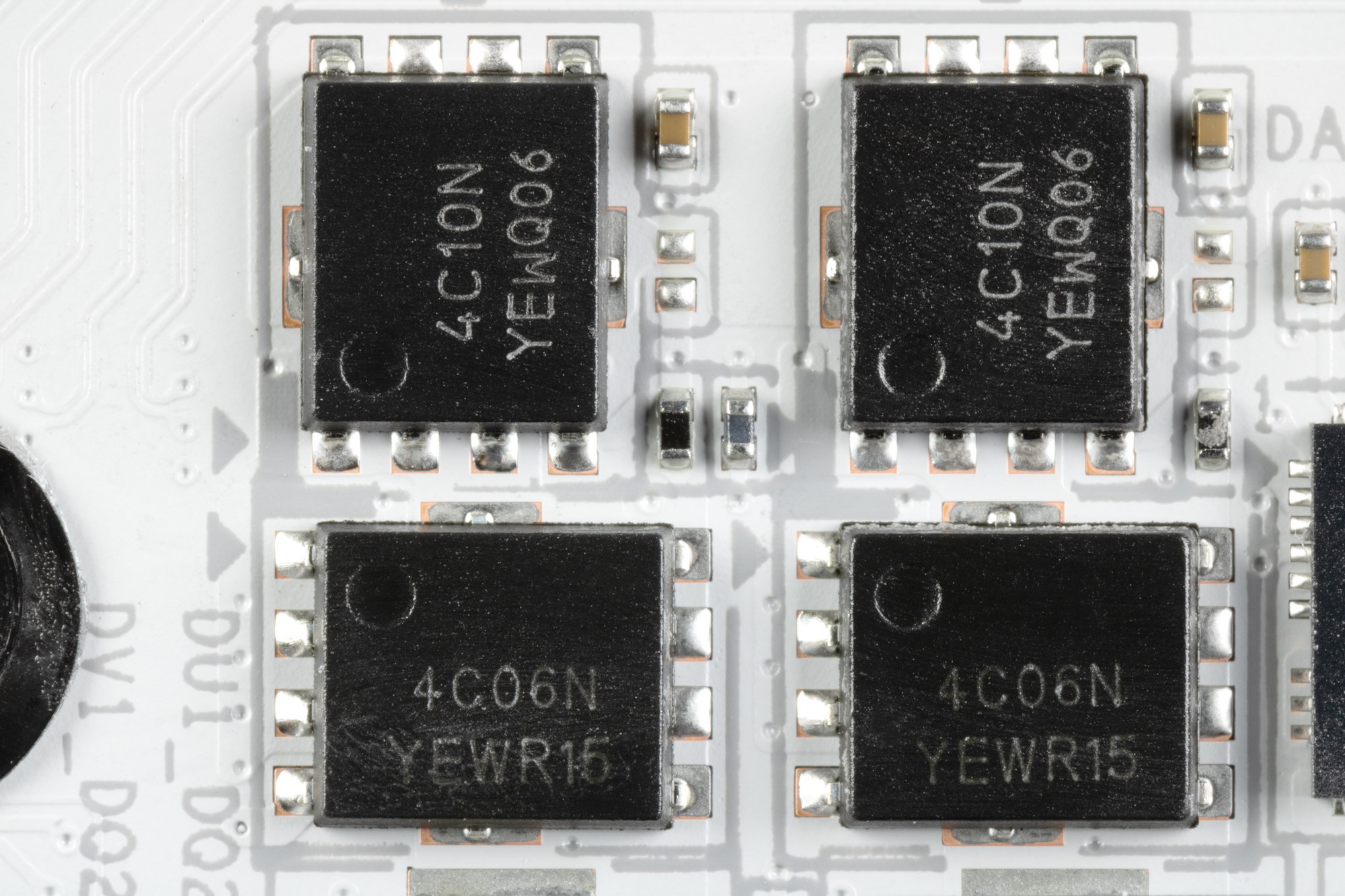

2 фазы питания SoC образуют суперферритовые дроссели и наборы полевых МОП-транзисторов NTMFS4C06-4C10 от On Semi на 69 А.

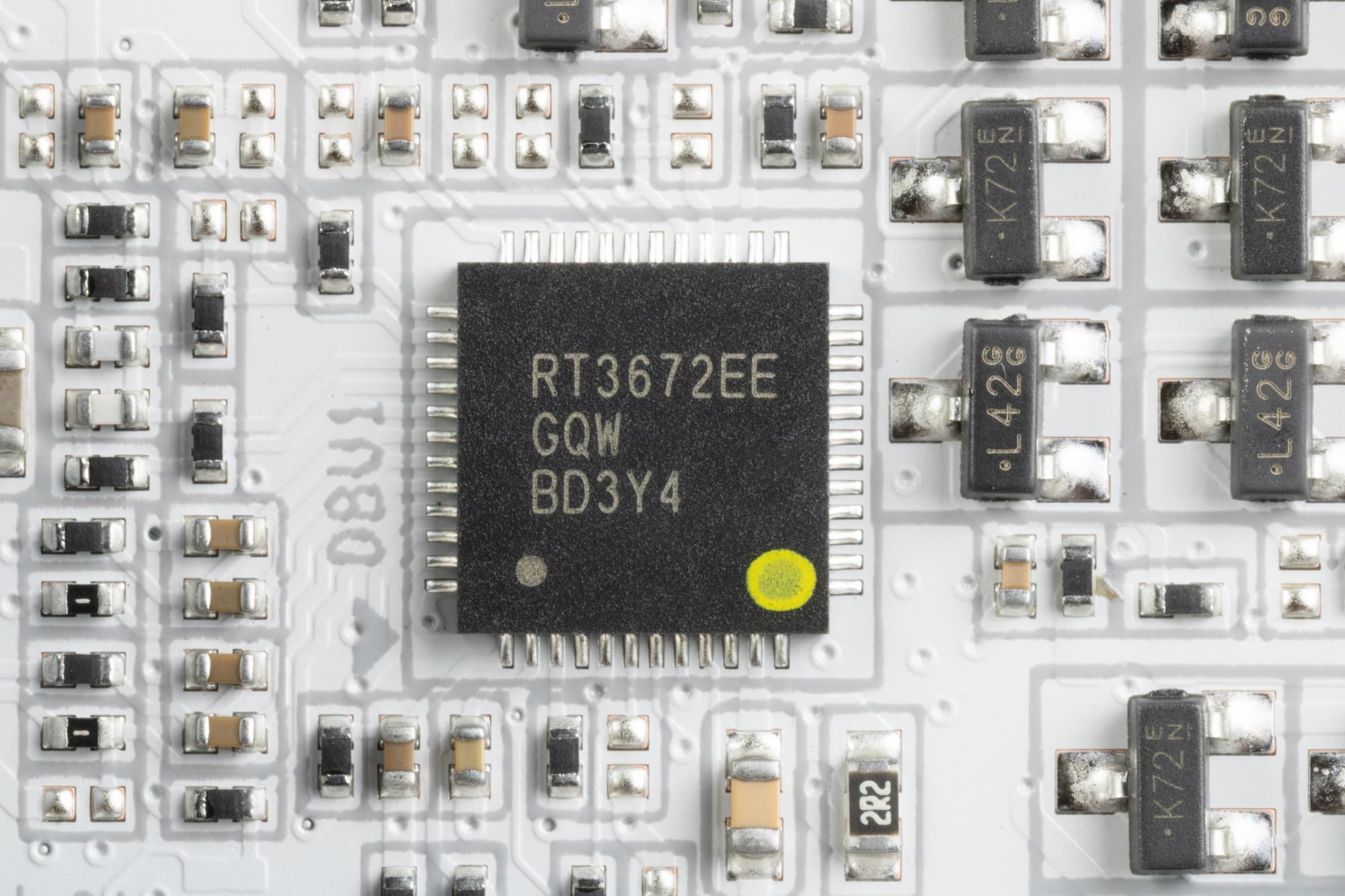

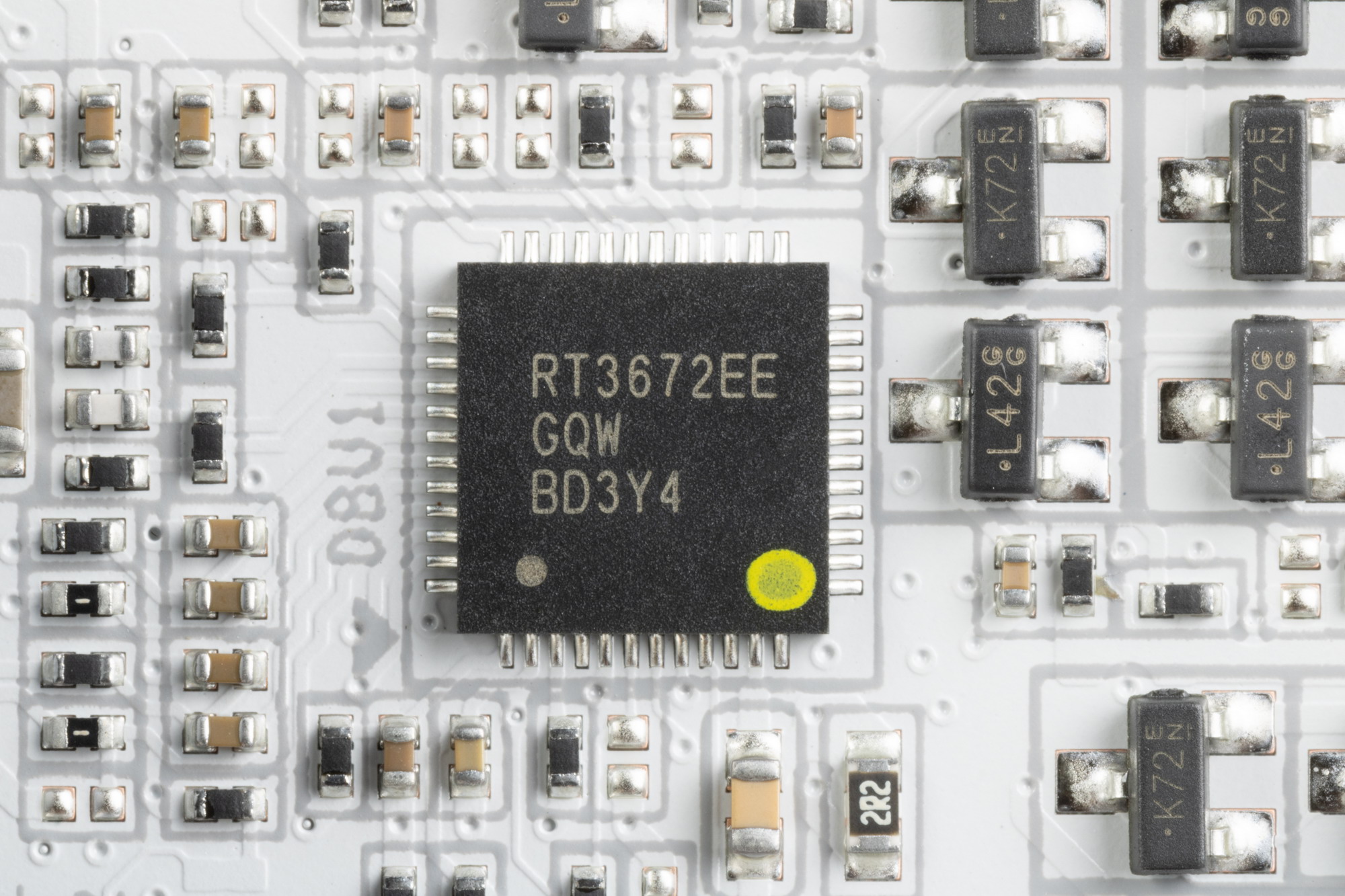

Управляет этой схемой ШИМ-контроллер RT3672 от Richtek.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение двух микросхем чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у первого — свой персональный радиатор (также этот слот снабжен нижним радиатором), у остальных — общий.

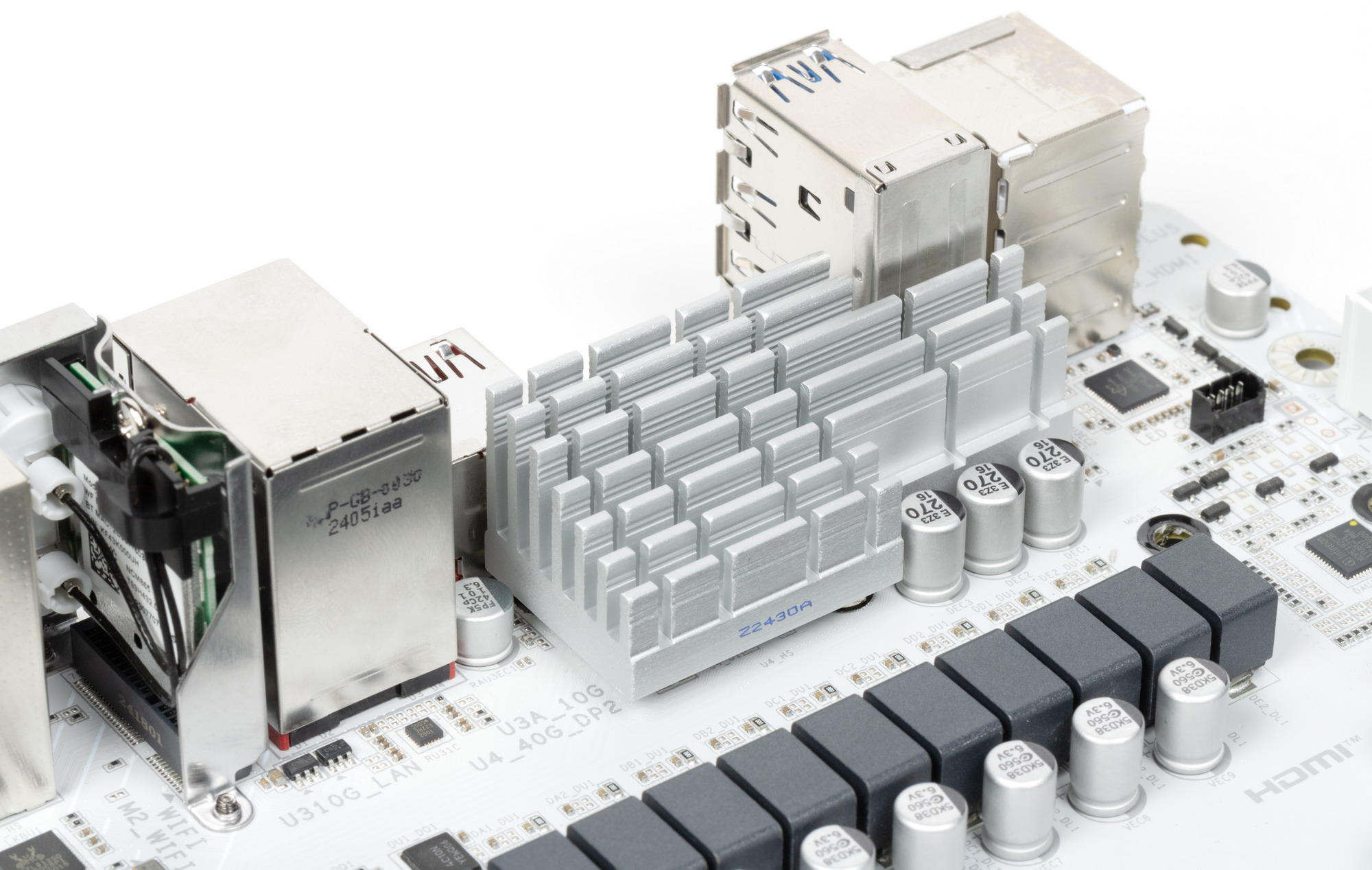

Контроллер USB4 – ASMedia ASM4242 имеет свой небольшой радиатор.

Напомню, что материнская плата не имеет бэкплейта.

Подсветка

Все о внешней красоте

Плата обладает подсветкой над кожухом панели задних портов, а также под радиатором системного чипсета. К тому же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Gigabyte Control Center.

Так что при надобности уже подключенную подсветку всегда можно выключить через ПО.

Программное обеспечение под Windows

Фирменное ПО Gigabyte

Все программное обеспечение можно скачать с сайта производителя Gigabyte.com.

Управление производится с помощью универсальной программы Gigabyte Control Center, которая вобрала в себя все ранее раздельно выпускаемые в этой компании утилиты.

Можно настраивать работу платы не только частотам или вольтажам, но и регулировать работу вентиляторов.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

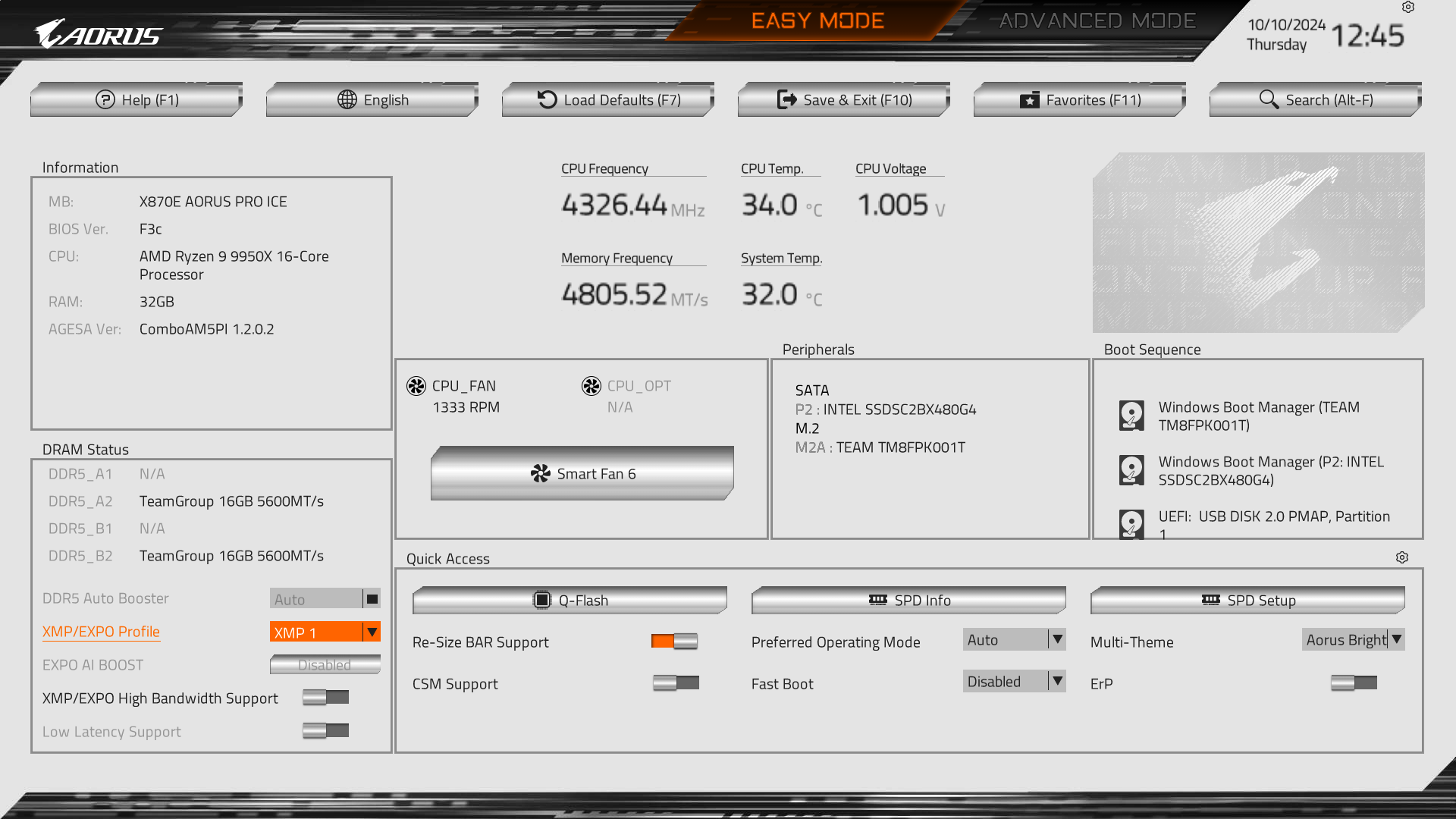

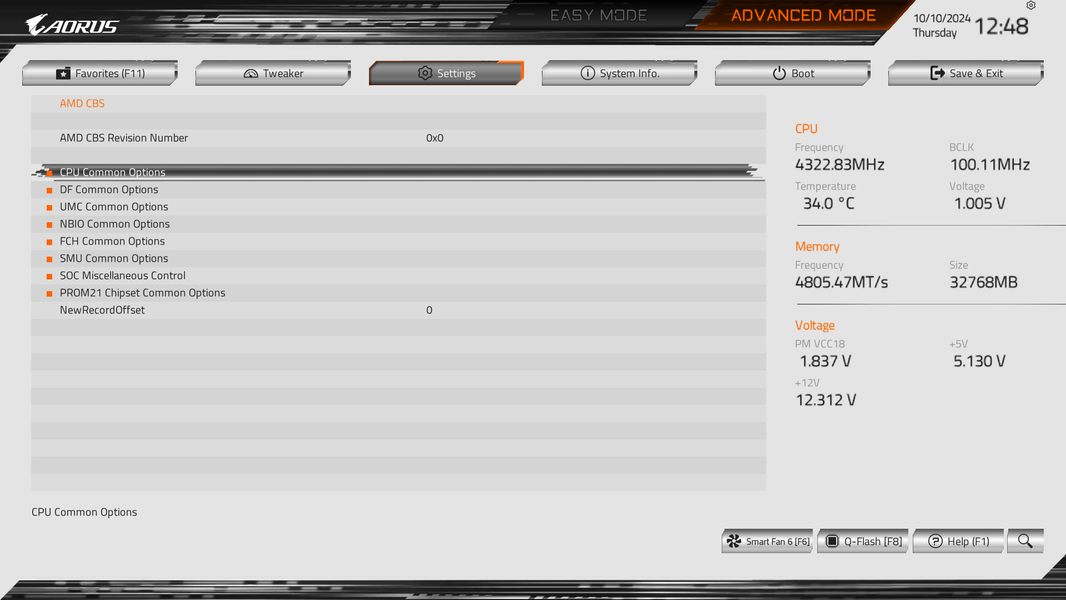

Попадаем в общее «простое» меню, где можно настраивать ограниченное число параметров, так что нажимаем наверху на Advanced mode и попадаем уже в «продвинутое» меню.

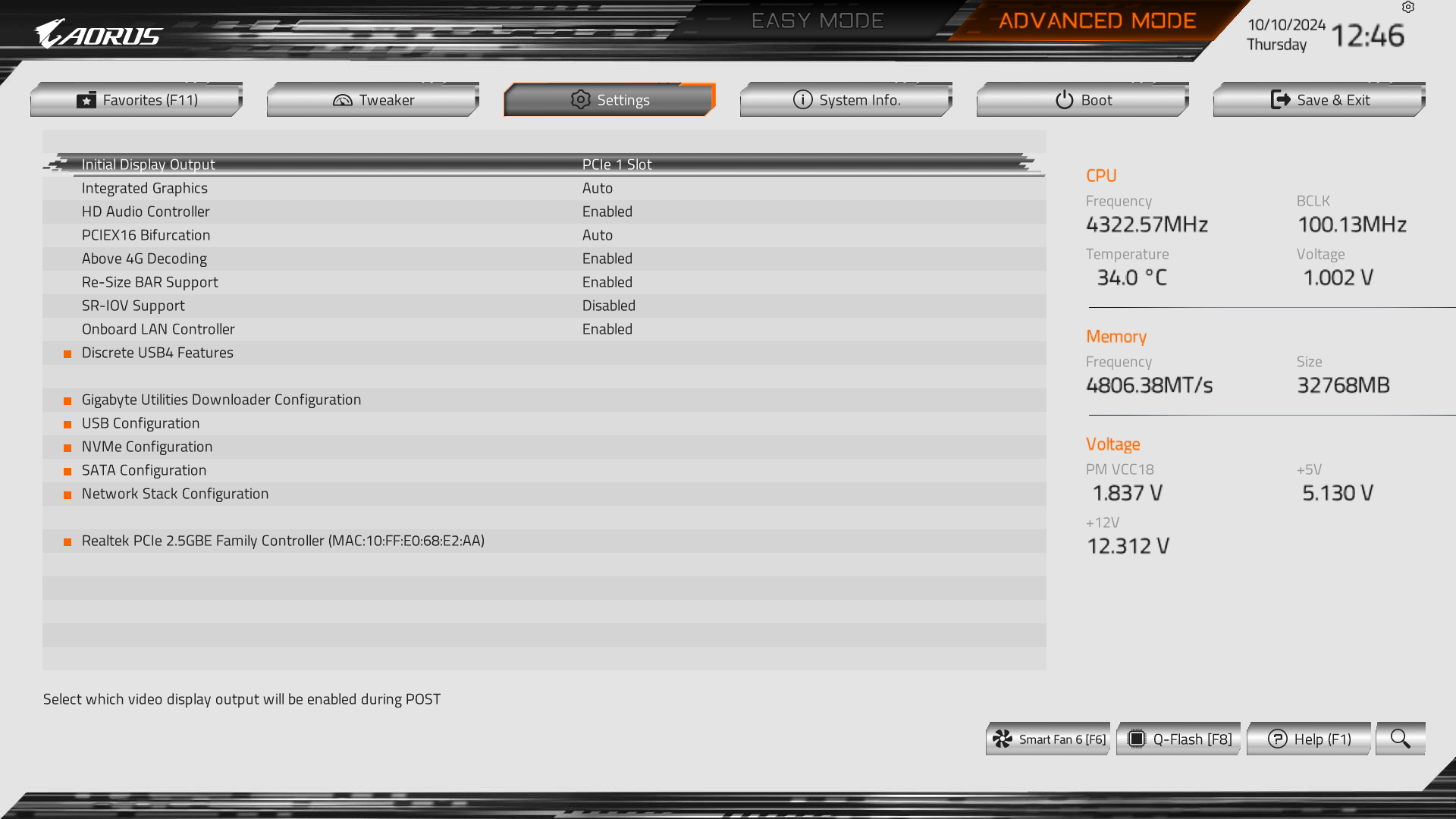

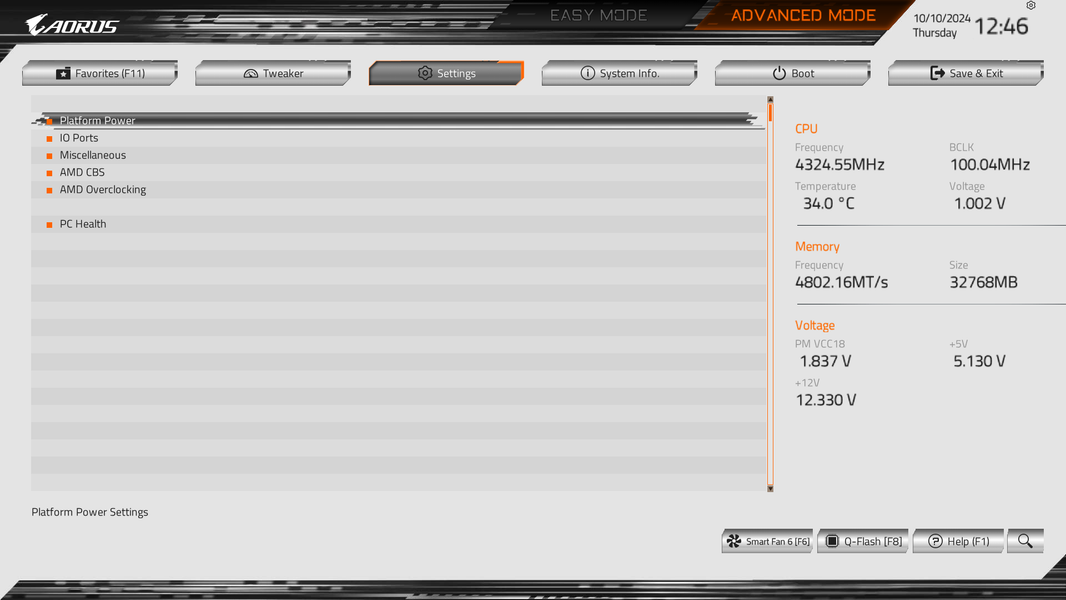

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Помним про деление ресурсов между слотом PCIe x16_1 и M2B_CPU/M2C_CPU.

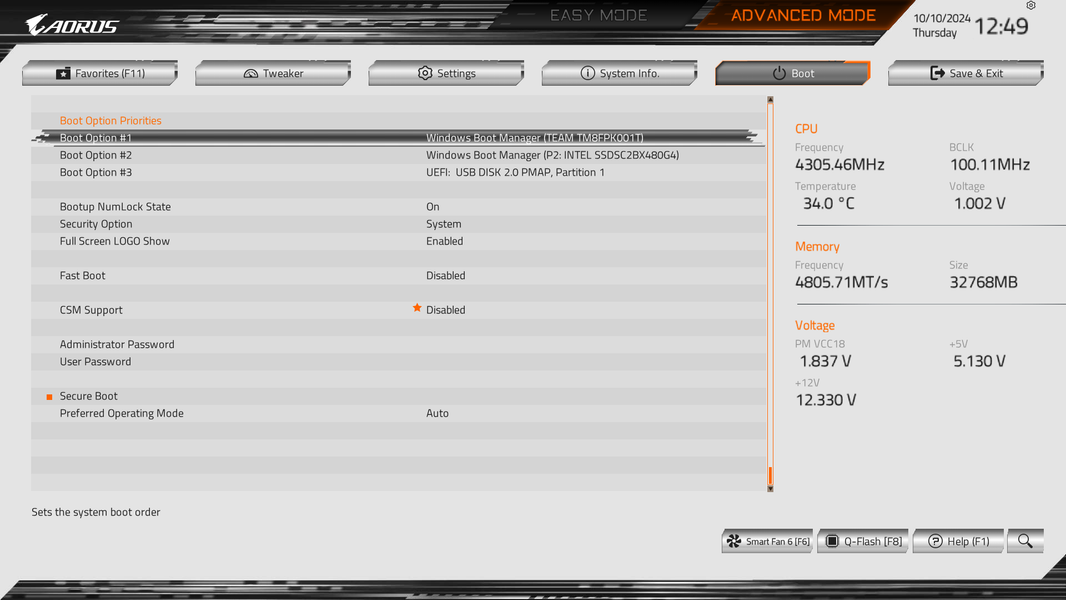

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan 6 по настройке работы гнезд для вентиляторов.

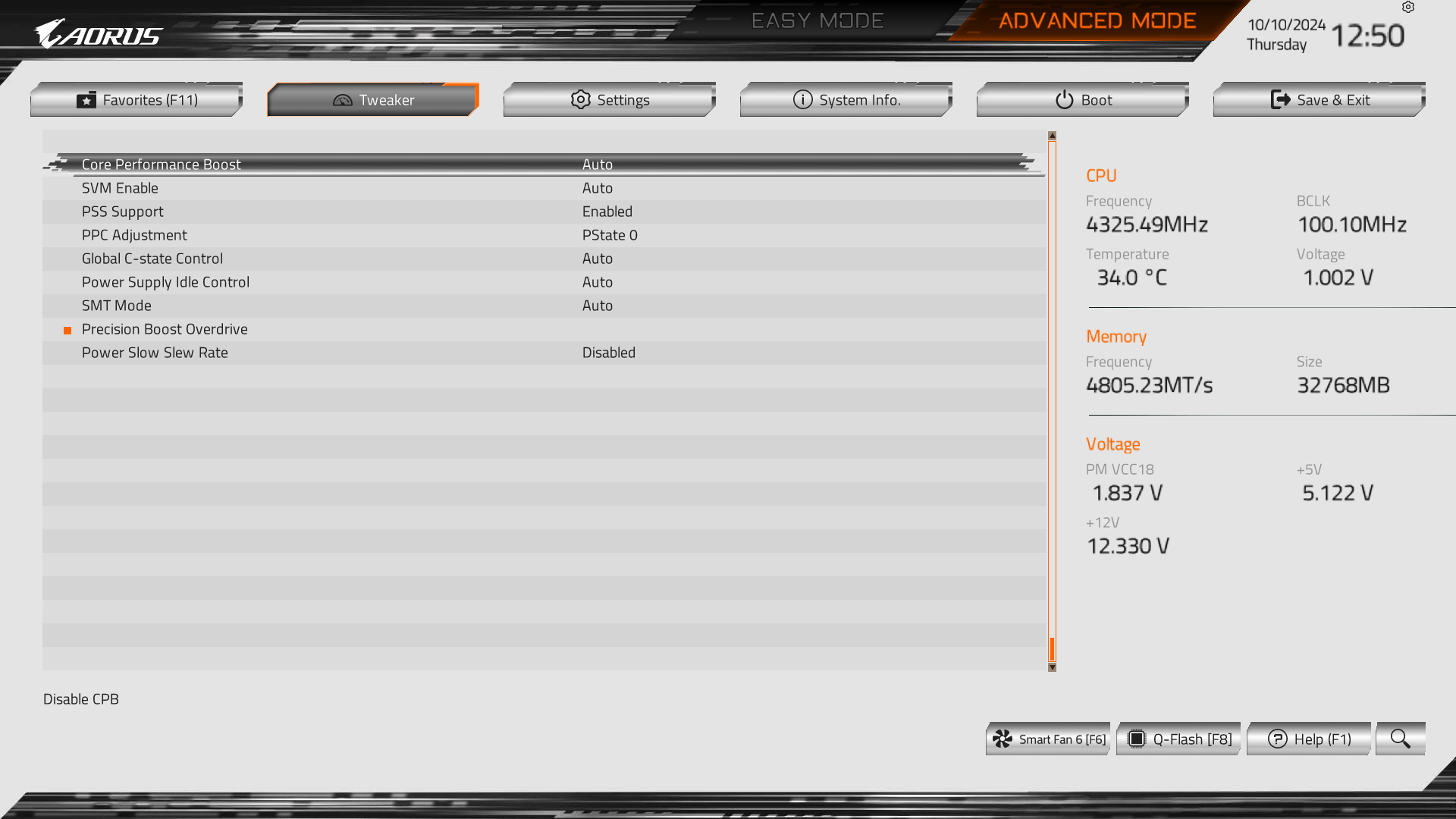

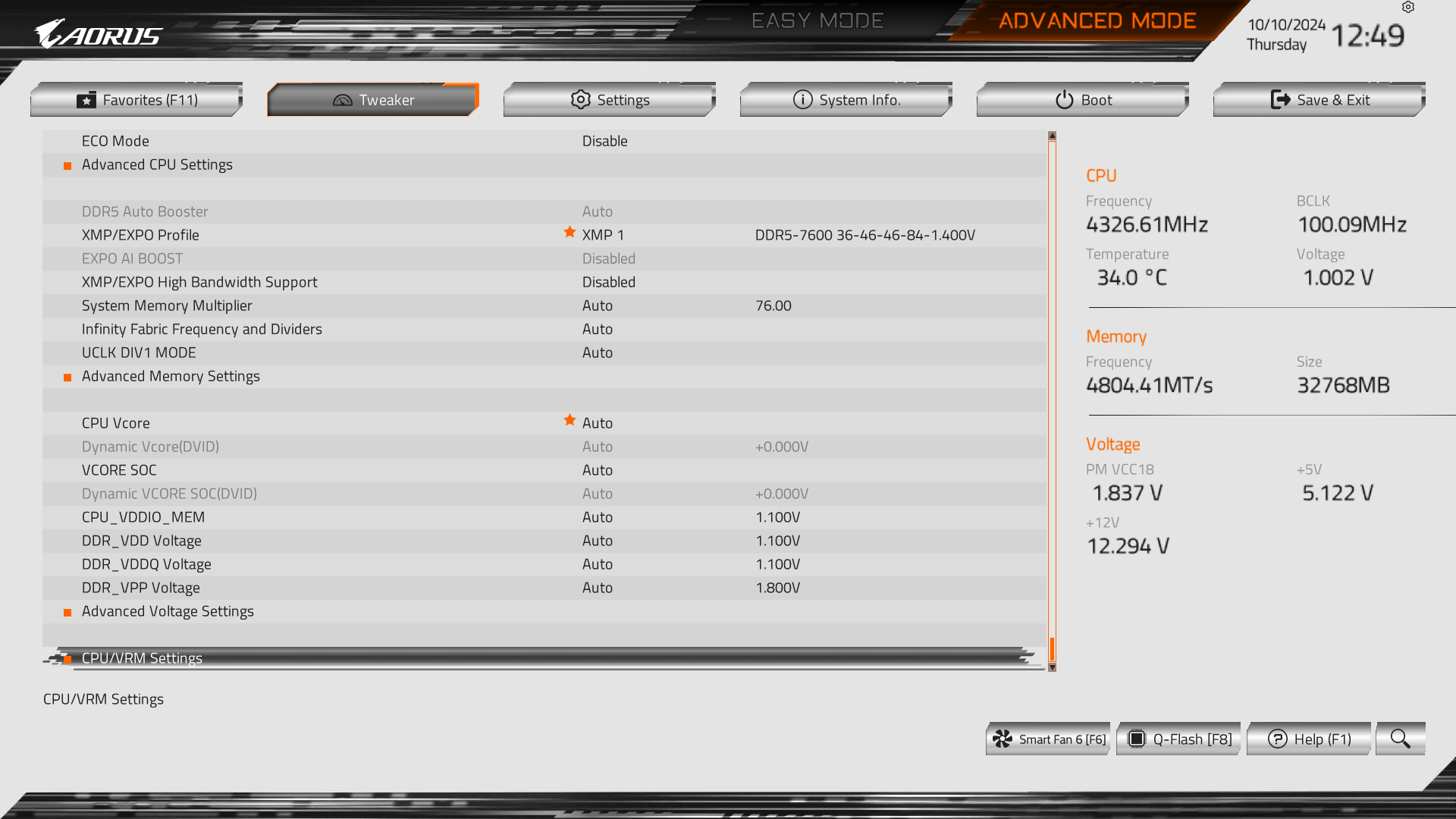

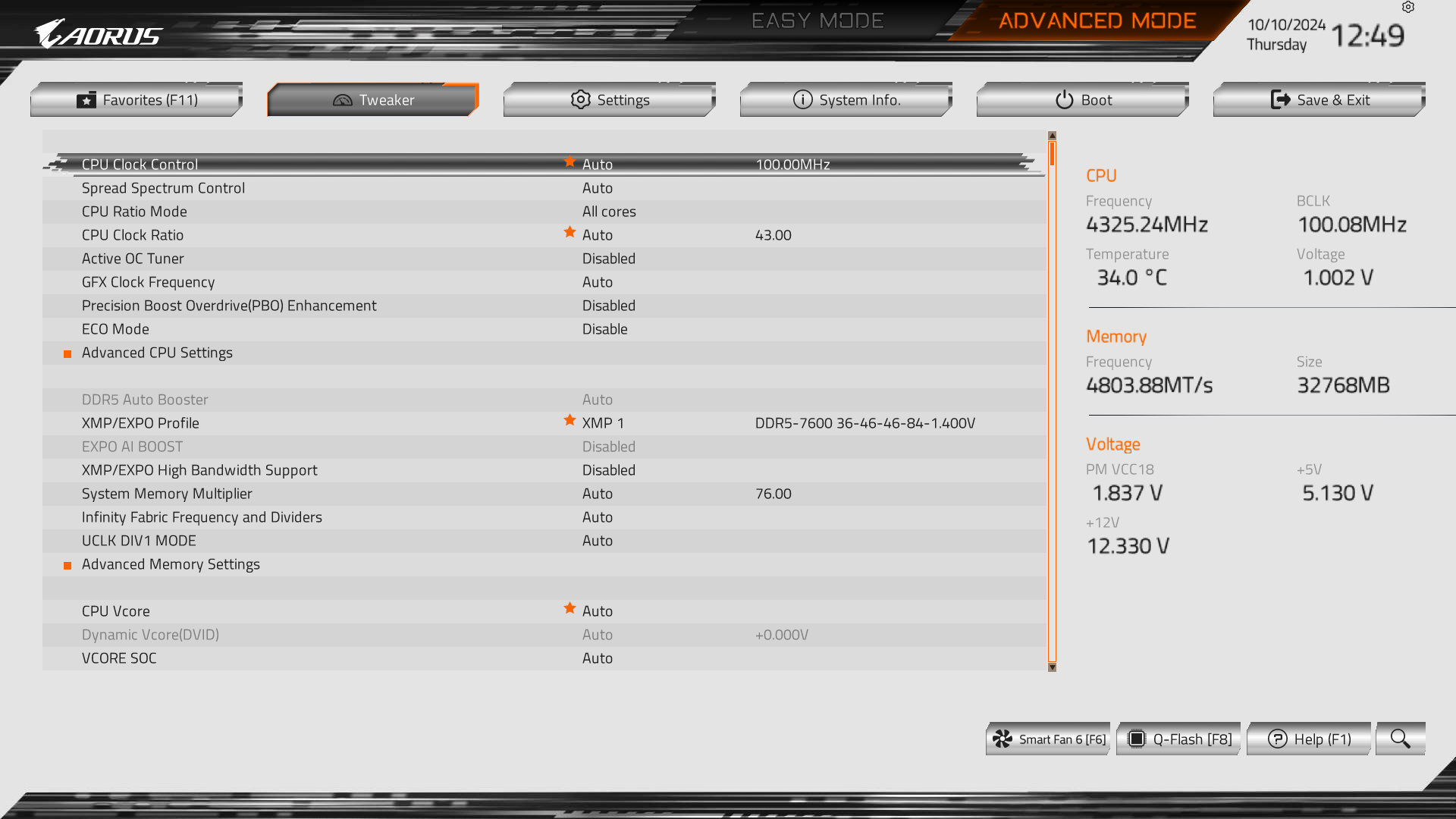

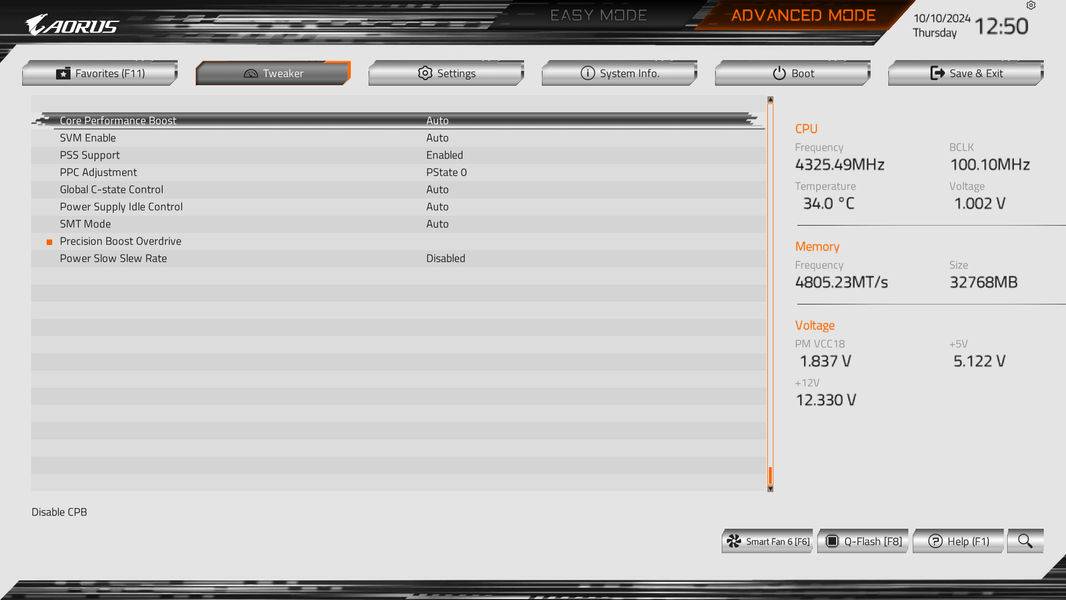

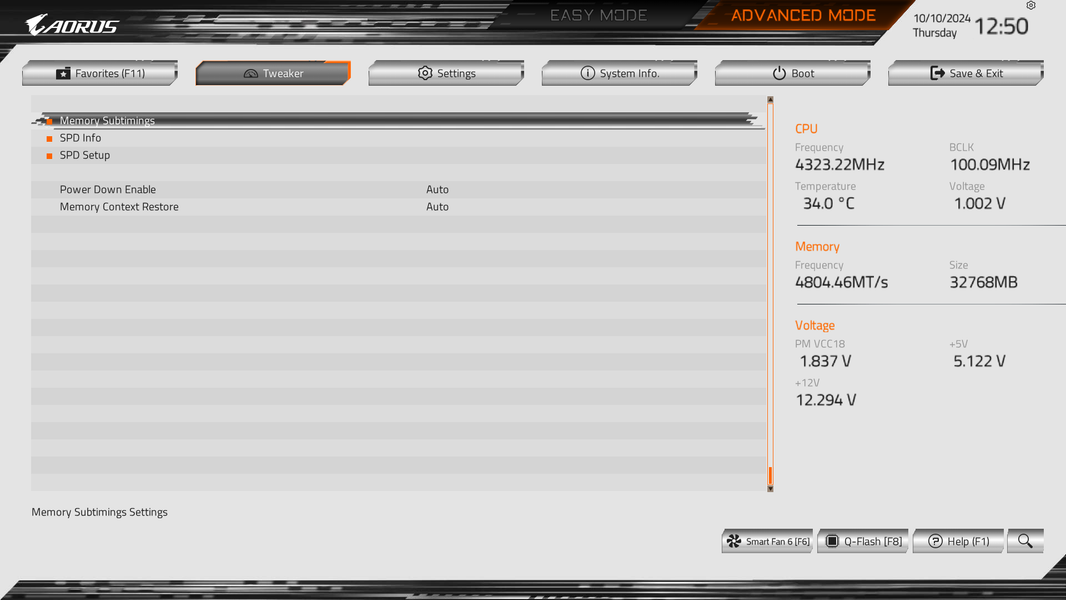

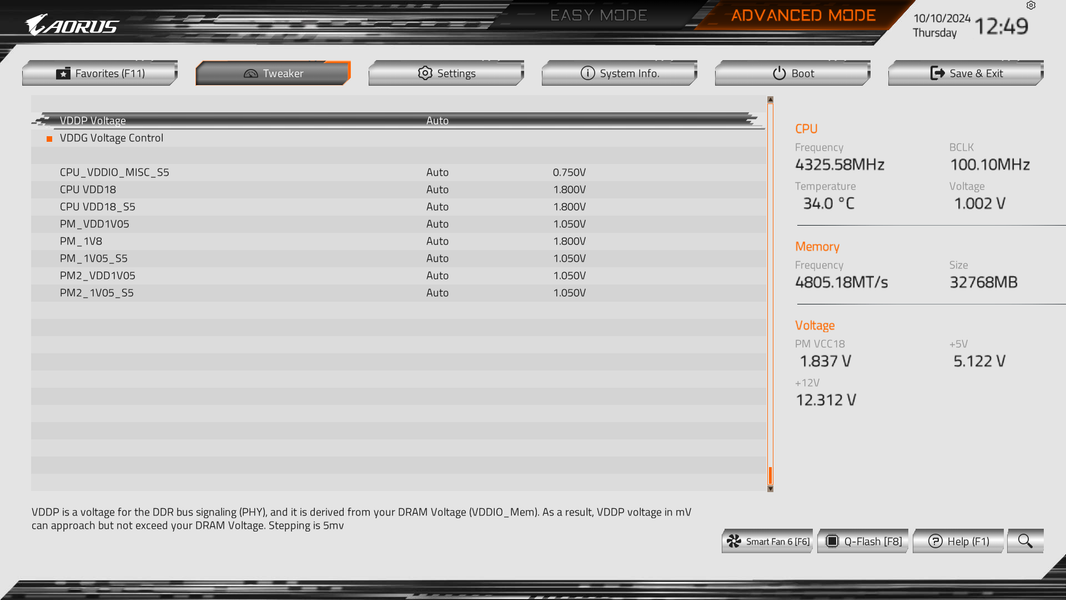

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Ryzen и оперативная память DDR5.

Опций достаточно (не не запредельно, как у флагманских решений), однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью AMD PBO и т.п.).

В BIOS также внедрена системы автоматического разгона памяти Auro DDR5 Memory Boost.

Работоспособность (и разгон)

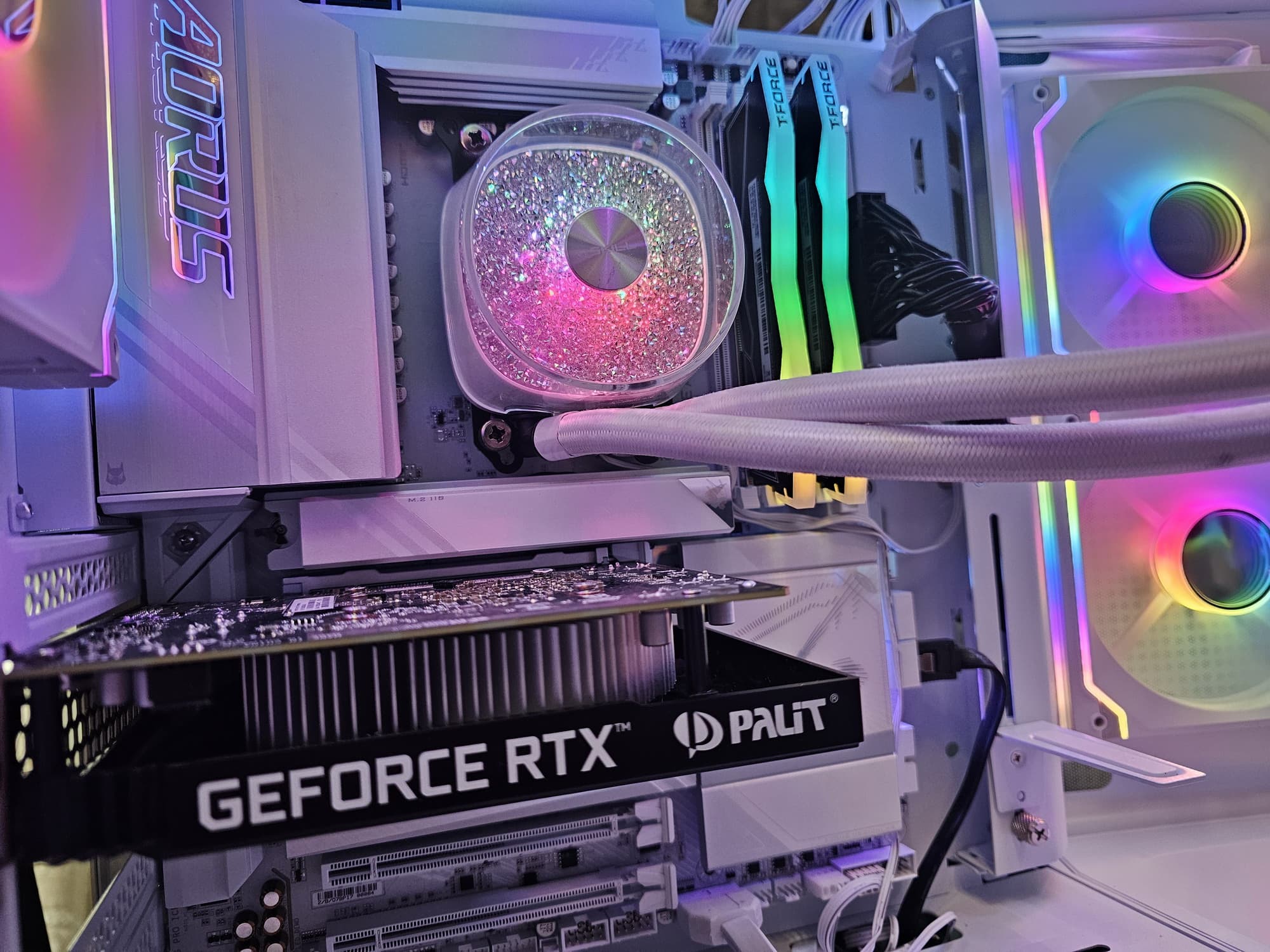

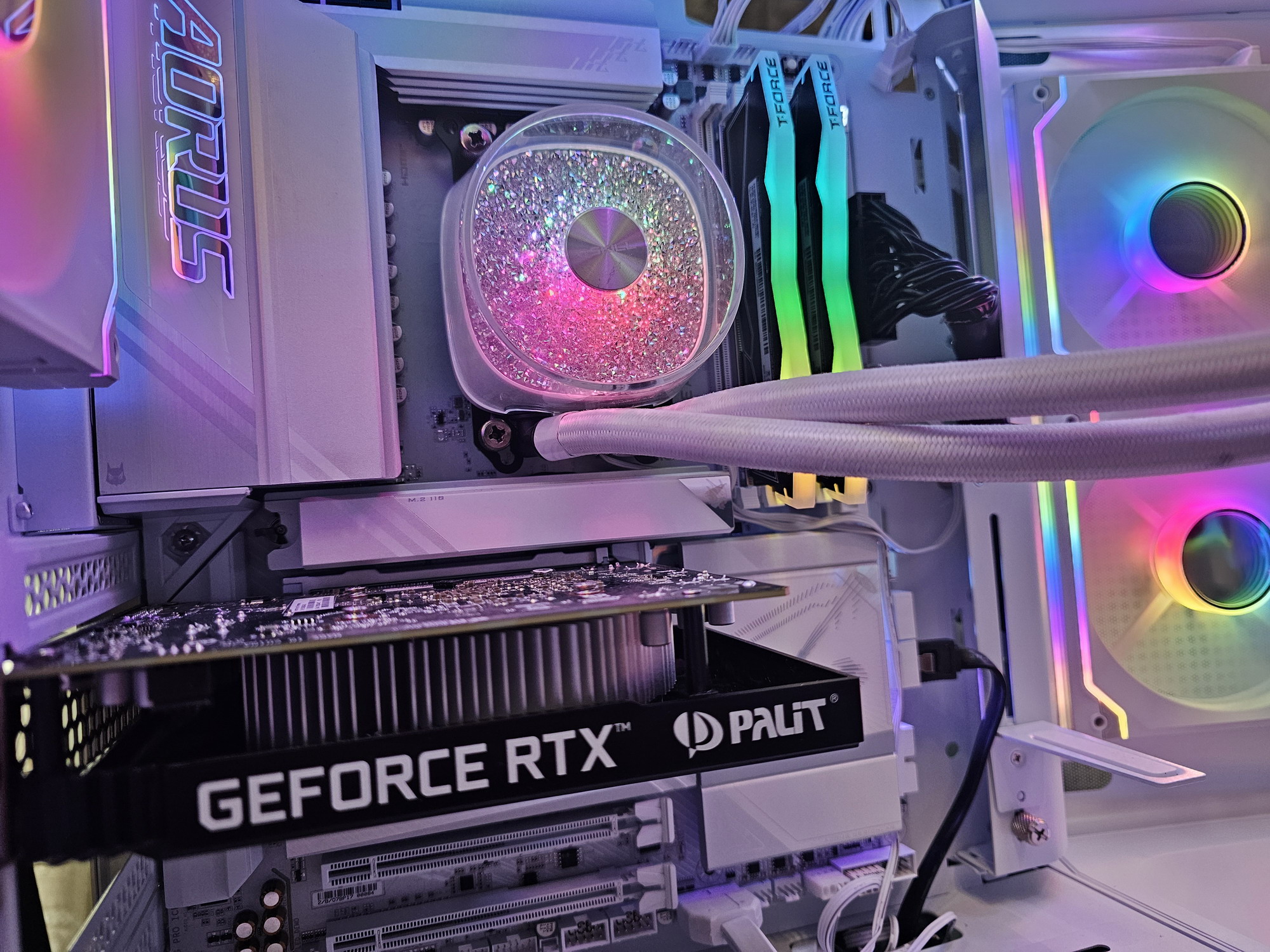

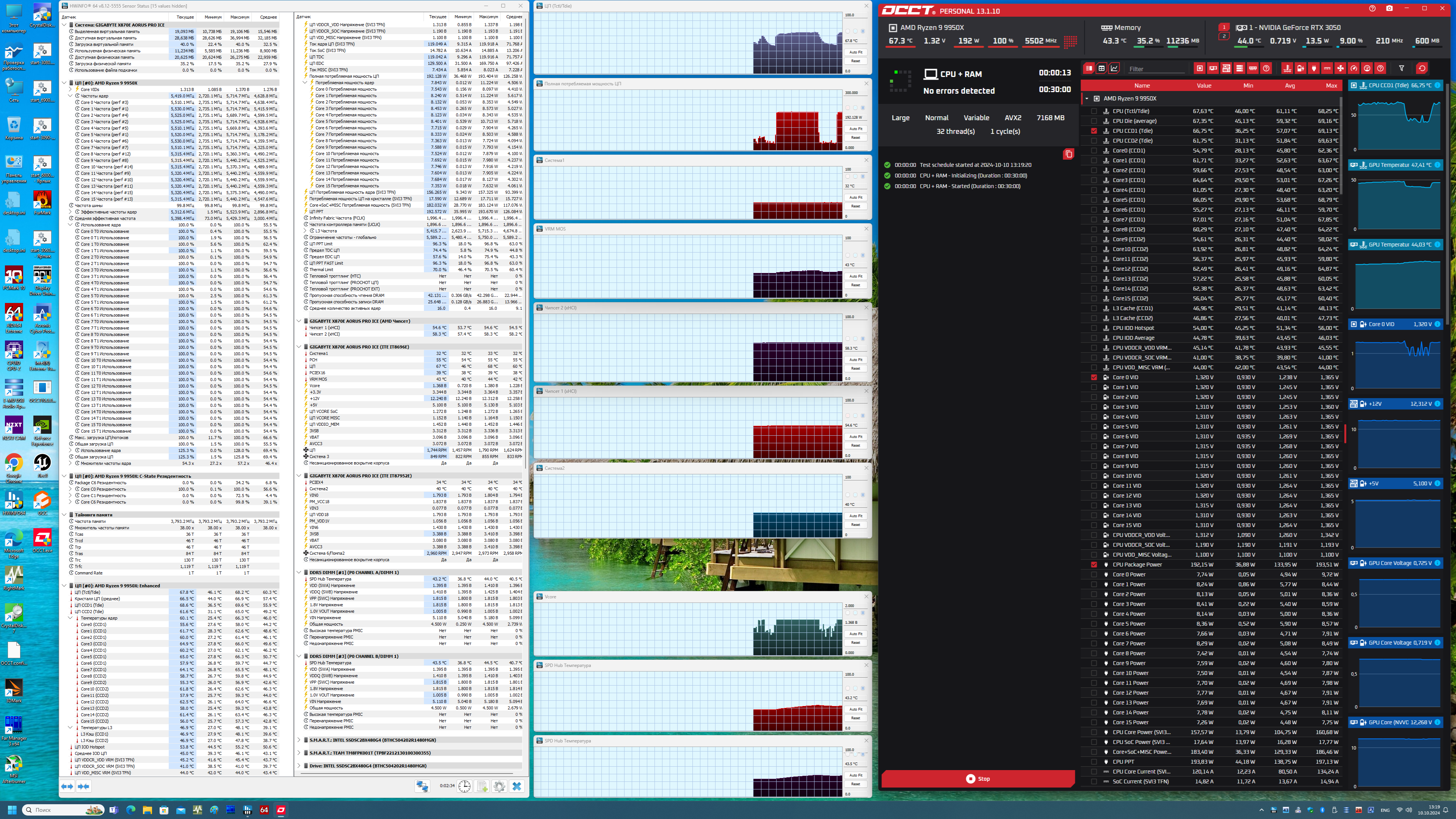

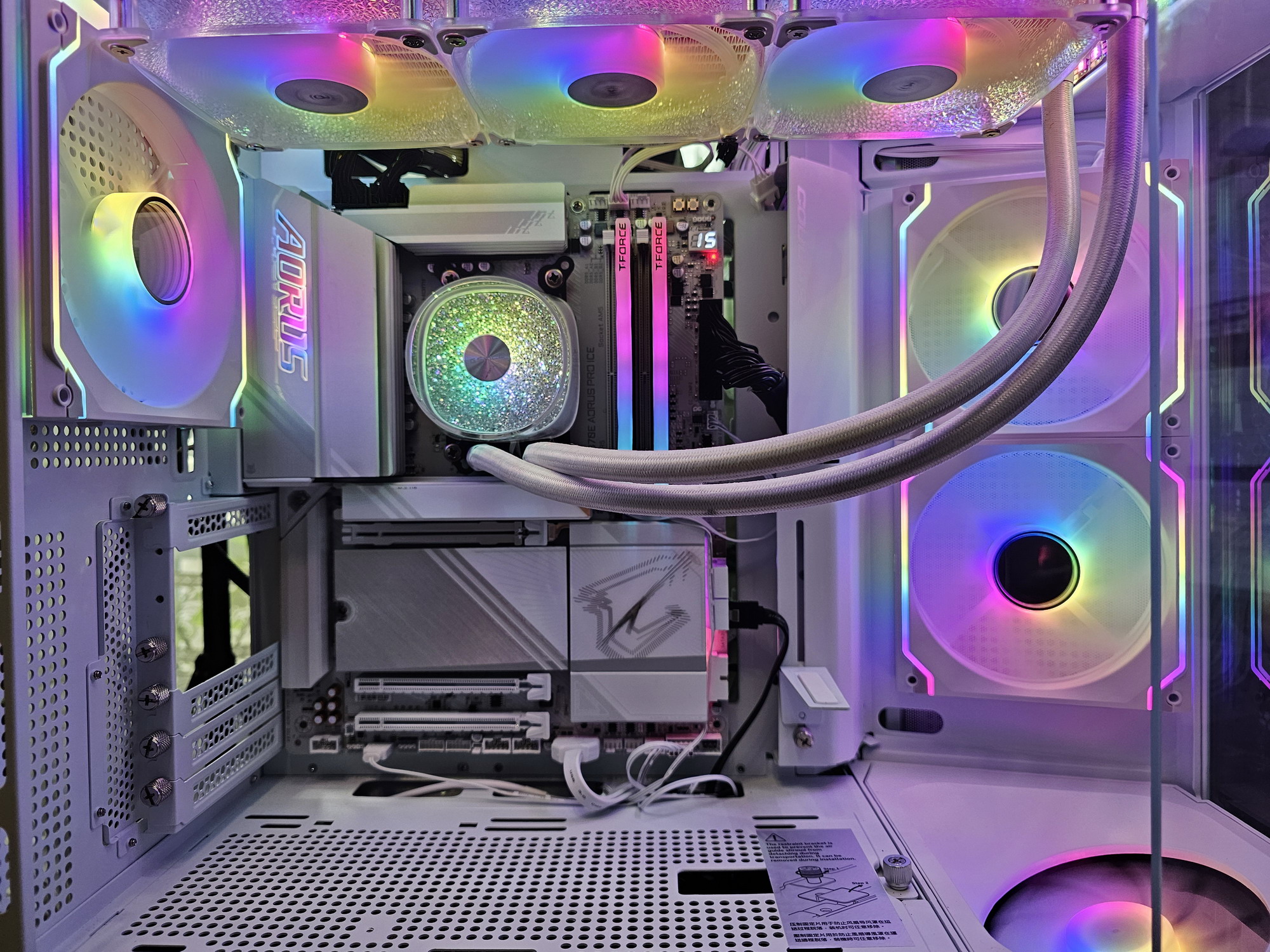

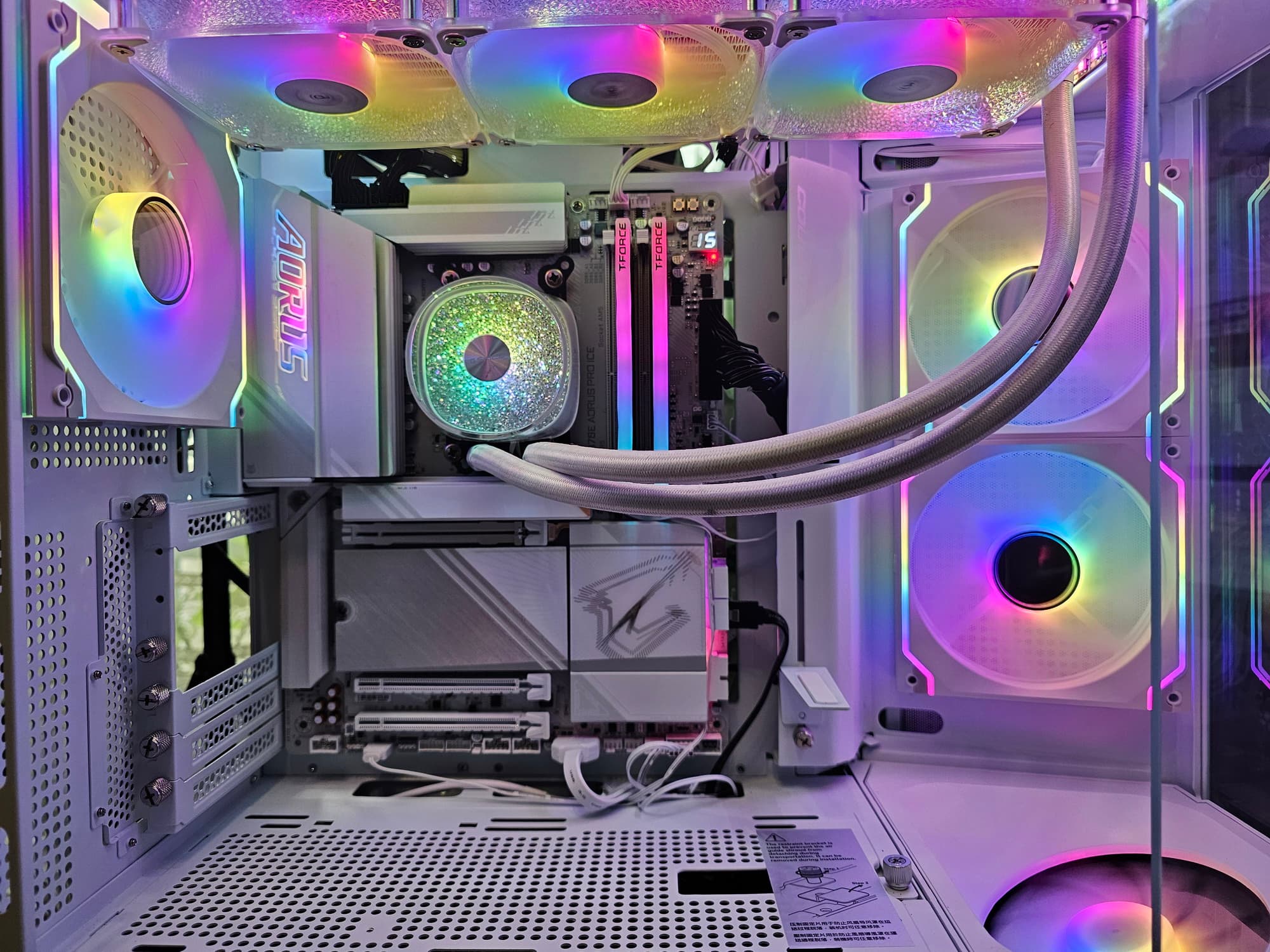

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

В данном случае авторазгон сработал очень хорошо с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 80 градусов, а максимум потребления выше 190 Вт). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

Выводы

Материнская плата Gigabyte X870E Aorus Pro Ice относится к игровой серии Aorus, основана на топовом чипсете AMD X870E и позиционируется для работы с топовыми процессорами AMD платформы AM5. Это решение для игровых ПК высокого уровня, но модель не относится к флагманским, так что ее цену можно, пусть и с натяжкой, назвать умеренной.

У Gigabyte X870E Aorus Pro Ice имеется 20 портов USB разных видов, включая 2 самых современных USB4 (40 Гбит/с), 11 USB 3.2 Gen1/2, а также USB 3.2 Gen2×2 в виде внутреннего порта Type-C. Плата предлагает 1 слот PCIe х16, который получает от процессора 16 линий PCIe версии 5.0 (и делит их с двумя слотами M.2, подключенными к процессору), также имеется 2 слота формата PCIe x16, соединенных с чипсетом 4 линиями PCIe 4.0/3.0. Всего у платы 4 слота M.2: три из них подключены напрямую к процессору линиями PCIe 5.0, один подключен к чипсету X870E линиями PCIe 4.0. Также в арсенале платы есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2.

Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.3. Поддержка USB4 позволяет передавать данные на скорости до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. В числе плюсов Gigabyte X870E Aorus Pro Ice можно упомянуть возможности для подключения дополнительных ARGB-устройств.

Рассмотренная плата предлагает широкие программные возможности для любителей разгона (через BIOS Setup), в рамках позиционирования внутри линейки Aorus имеются неплохие оверклокерские возможности.

В заключение еще раз напомним, что в новом поколении чипсетов AMD только X870E является топовым и поддерживает такой же набор линий PCIe и портов, как его предшественник X670E, плюс 2 порта USB4. Похожий по названию X870 — это, по сути, B650E + USB4.
