Обзор материнской платы Asus Prime B850-Plus WiFi на чипсете AMD B850
В подобных материалах мы изучаем, как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю. В частности, мы продолжаем знакомиться с матплатами, основанными на чипсете среднего уровня – AMD B850.
Исследование процессоров — в своем разделе.
Таблица основных отличий чипсетов AM5.
| Особенности | B650/B650E | B850 | X870 | X670/X670E | X870E |
|---|---|---|---|---|---|
| Совместимость с процессорами AMD | Ryzen 7xxx/8xxx/9xxx | ||||
| Версия PCIe (процессор) | 4.0 & 5.0/5.0 | 4.0 & 5.0 | 5.0 | 4.0 & 5.0/5.0 | 5.0 |
| Количество линий PCIe (процессор) | 28 | ||||
| Количество линий PCIe от процессора на связь с чипсетом | x4 PCIe 4.0 | ||||
| Версия PCIe (чипсет) | 3.0 & 4.0 | ||||
| Количество линий PCIe (чипсет) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0) | 12 (8 x 4.0 & 4 x 3.0)* | 20 (12 x 4.0 & 8 x 3.0) | 20 (12 x 4.0 & 8 x 3.0)* |
| Поколение ОЗУ | DDR5 | ||||
| Количество каналов ОЗУ | 2 | ||||
| Максимальное количество слотов ОЗУ | 4 | ||||
| Максимальный объем ОЗУ | 256 ГБ | ||||
| Количество портов SATA 6.0 Gb/s до | 4 | 4 | 4 | 8 | 8 |
| Порты USB4 (40Gbps) до | необязательно, по желанию производителя через сторонний контроллер | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe | необязательно, по желанию производителя через сторонний контроллер | 2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 1 | 1 | 1 | 2 | 2 |
| Порты USB 3.2 Gen 2x1 (10Gbps) / Gen 1x1 (5Gbps) до | 6 | 6 | 6 | 8 | 8 |
| Порты USB 2.0 до | 6 | 6 | 6 | 12 | 12 |
| Конфигурация слота PCIe x16 (от процессора) | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 | только x16/x16 или x8+x8 или x8+x4+x4 | x16 или x8+x8 или x8+x4+x4 |
| Возможность разгона по частоте шины | Да | ||||
Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.
Переходим к конкретной матплате. На этот раз у нас в лаборатории побывал продукт Asus из семейства Prime. А это одно из самых загадочных линеек у Asus, так как с одной стороны, не игровое решение (согласно позиционированию маркетологов), с другой стороны и не самое простое и дешевое. Внутри компании семейство Prime «рисуют» как некоторый компромисс между игровыми ROG, рабочими ProArt и самыми дешевыми Pro семействами, короче, даже сами специалисты Asus толком не смогут объяснить причину появления линейки Prime. Тем не менее, можно как-то несколько грубо обозначить признаки Prime: основа – дешевые материнские платы из семейства Pro, куда добавлены некоторые элементы из семейств ROG и ProArt, плюс фирменные внешние атрибуты: раскраска текстолита и радиаторов.

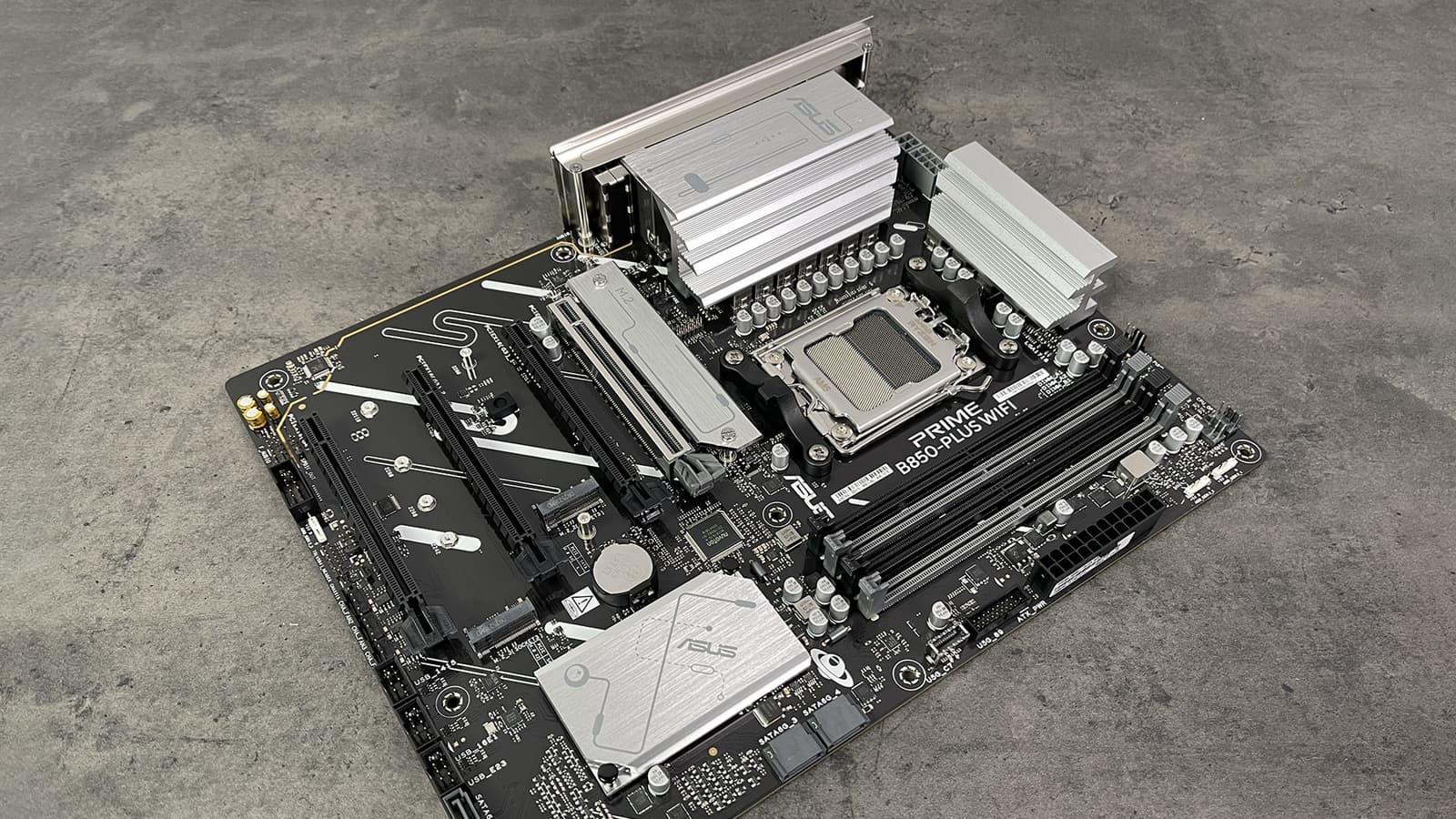

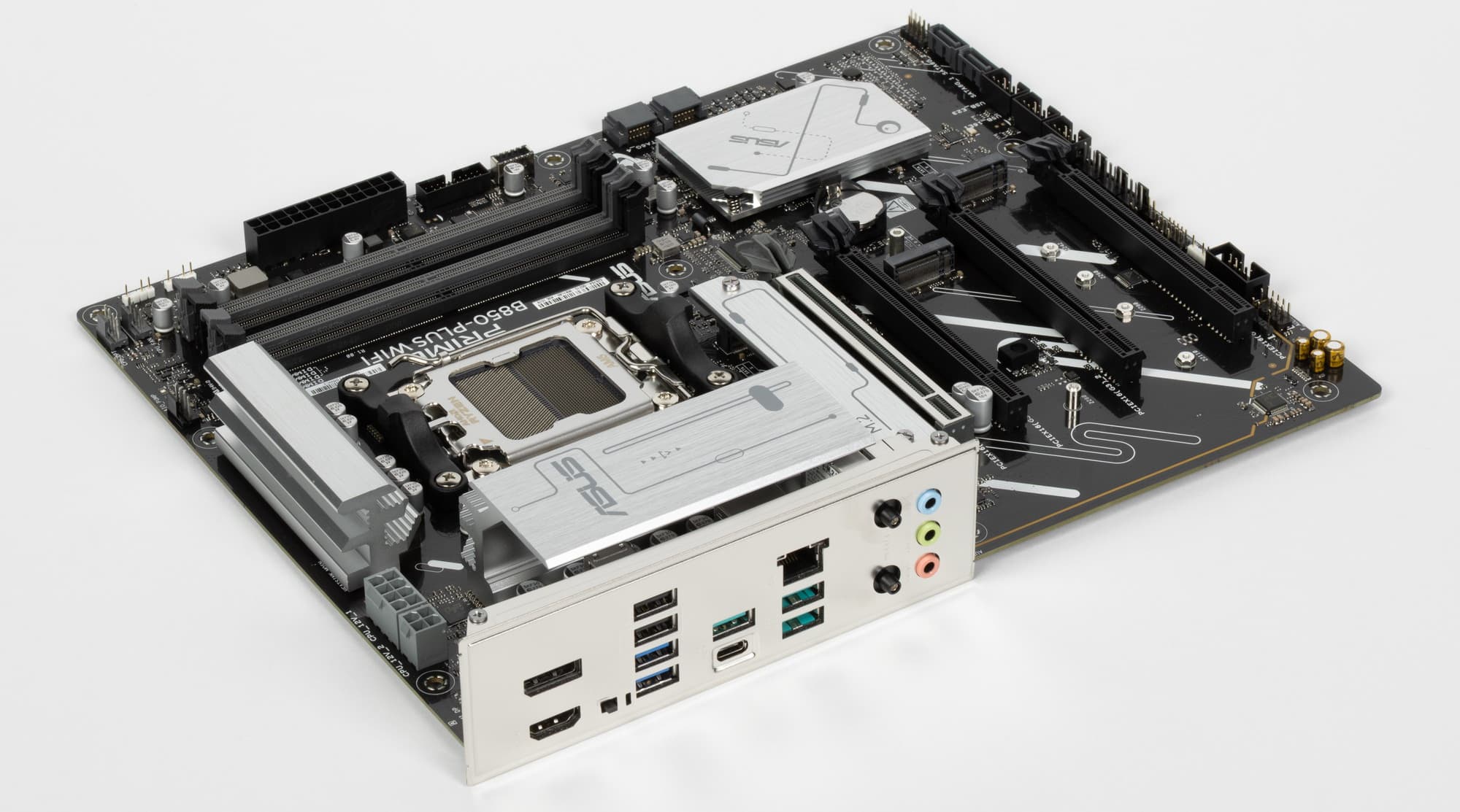

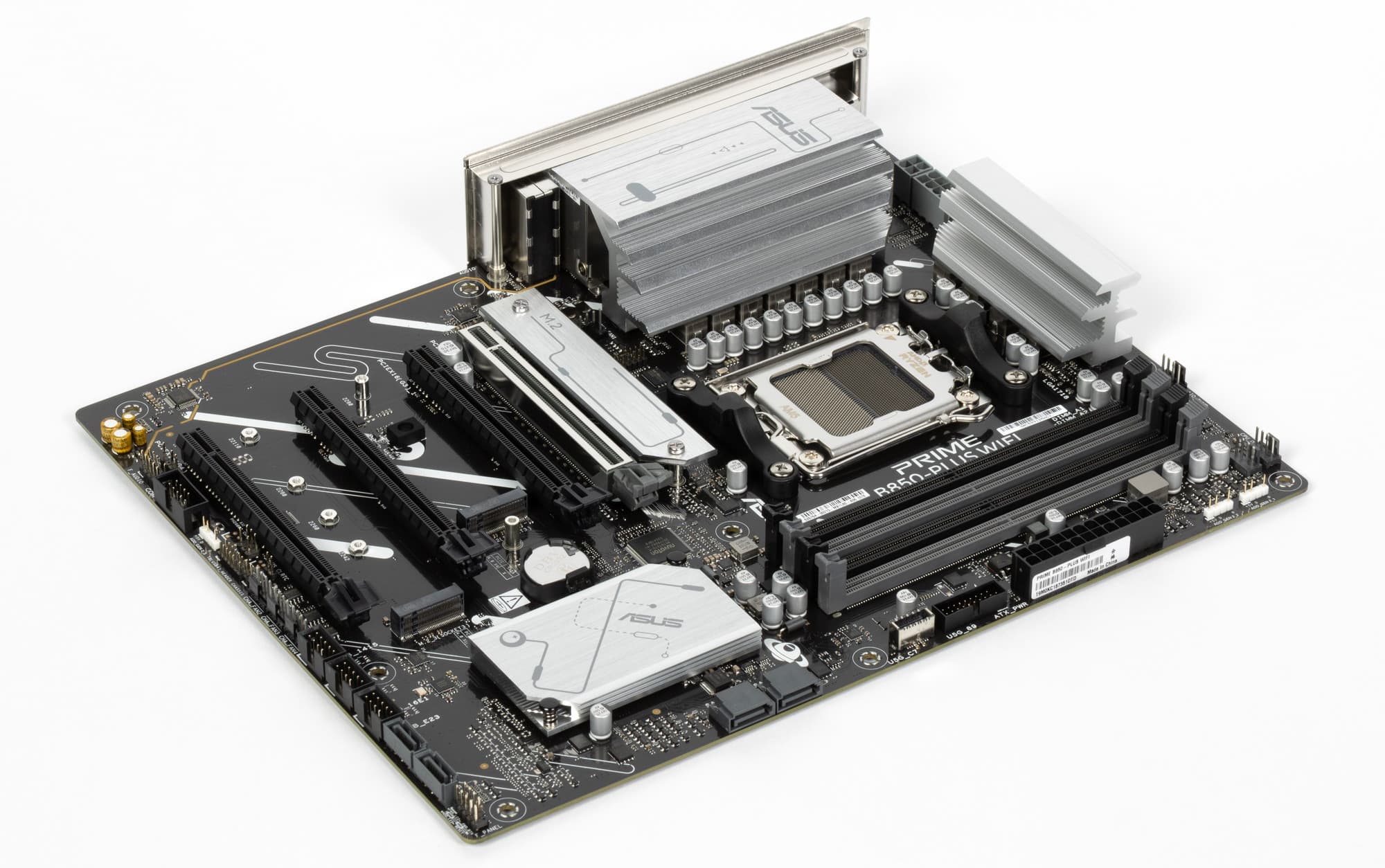

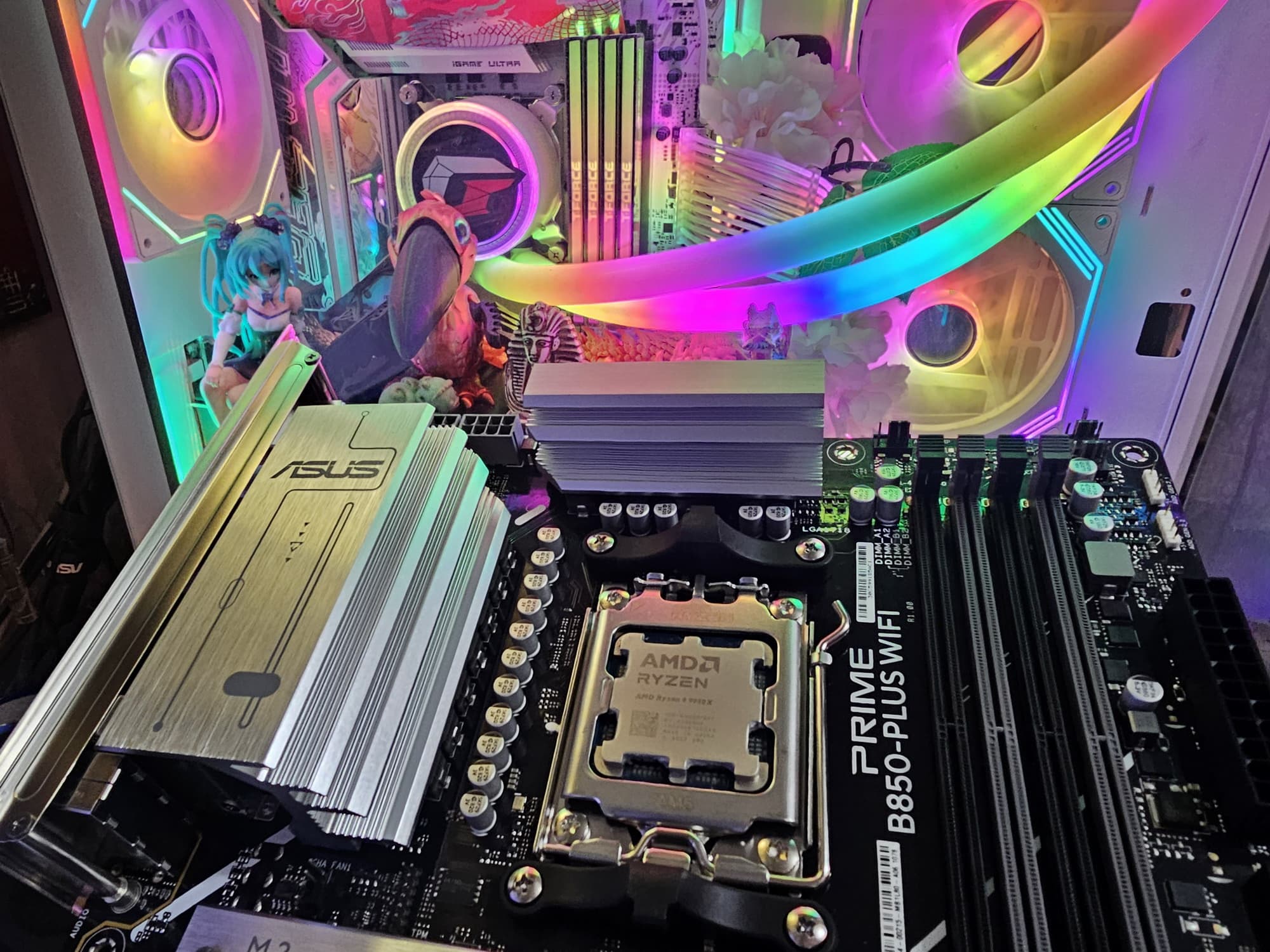

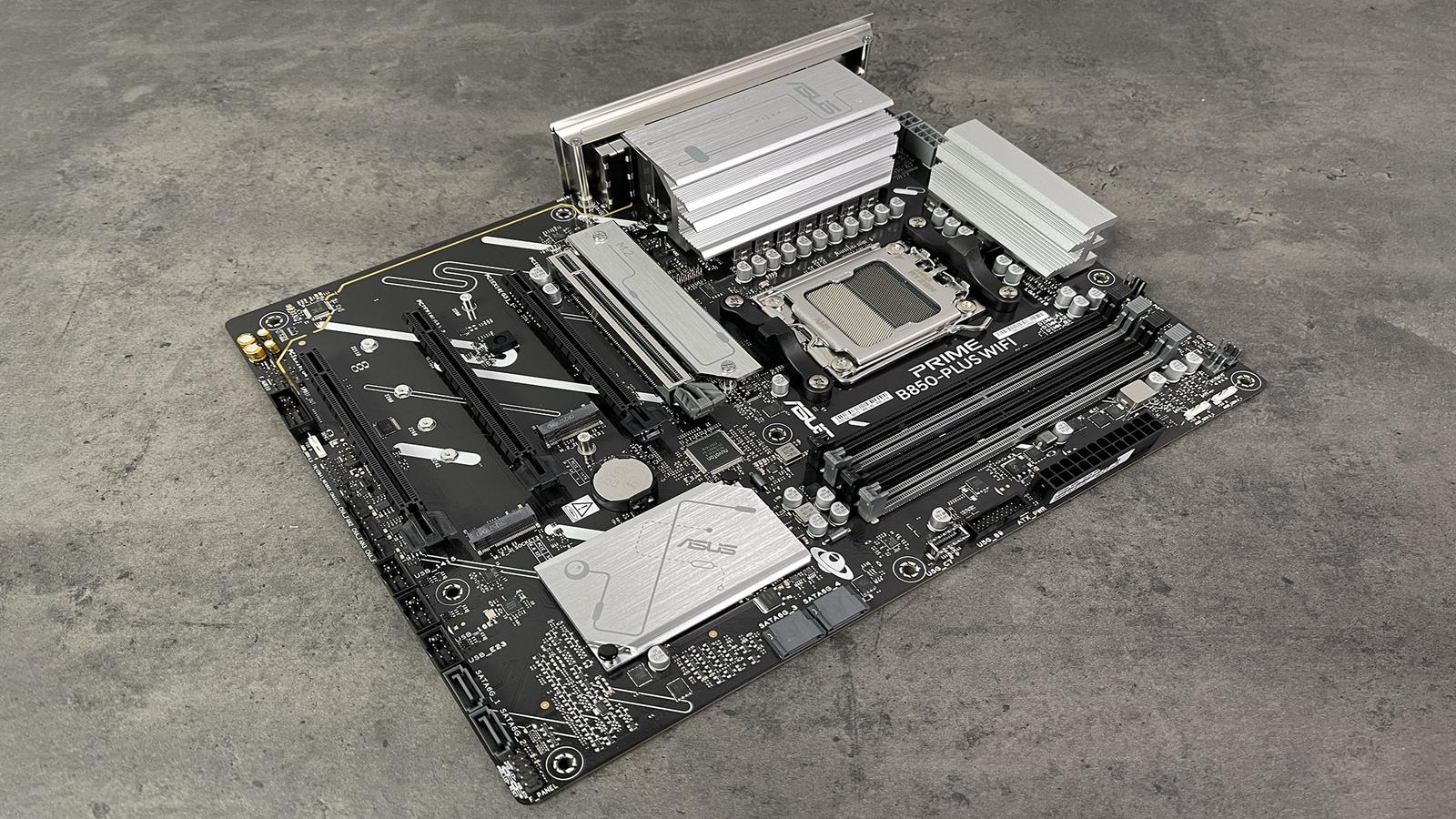

Итак Asus Prime B850-Plus WiFi перед нами.
Asus Prime B850-Plus WiFi поставляется в традиционной коробке фирменного дизайна серии. Комплект размещен под платой в отдельном отсеке.

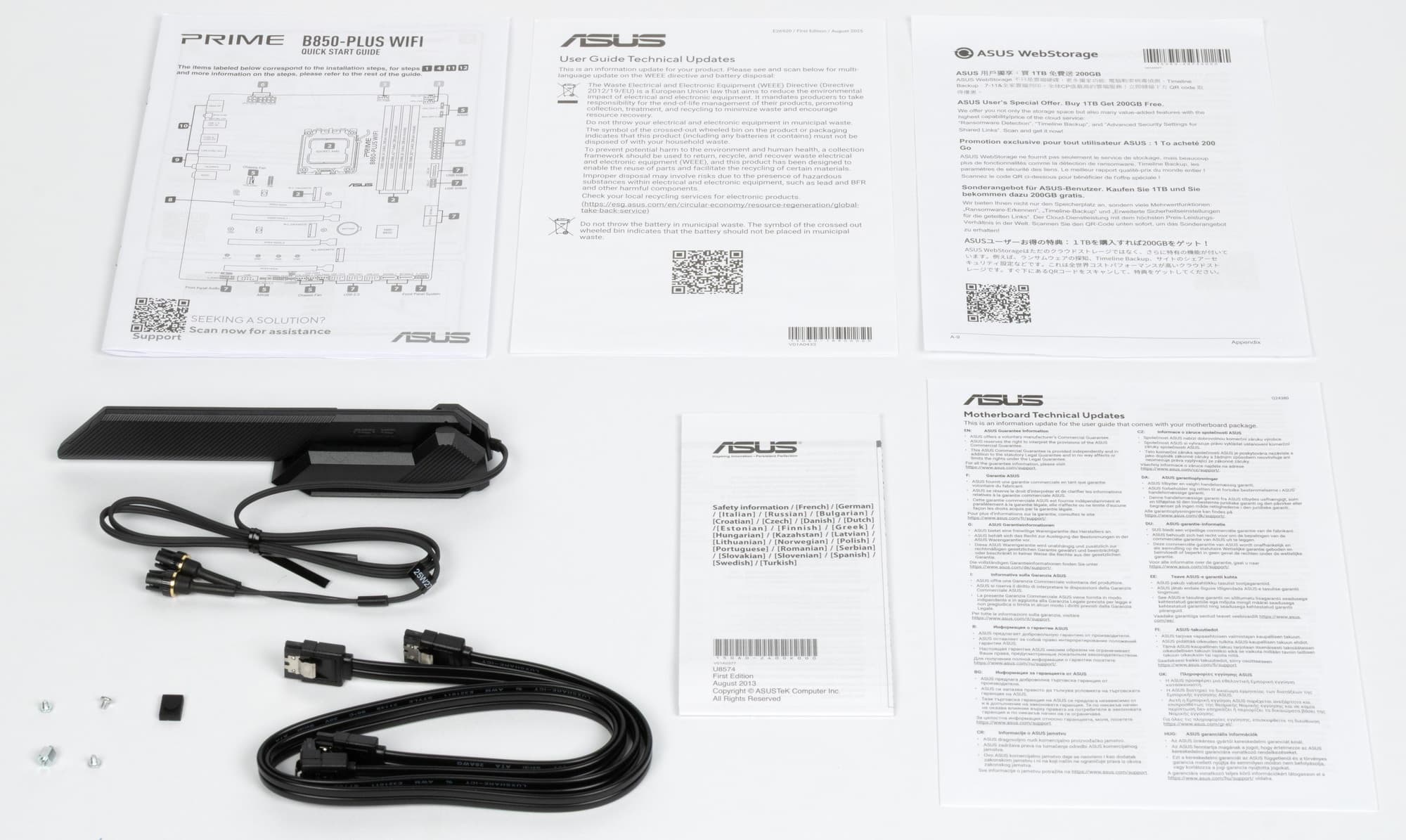

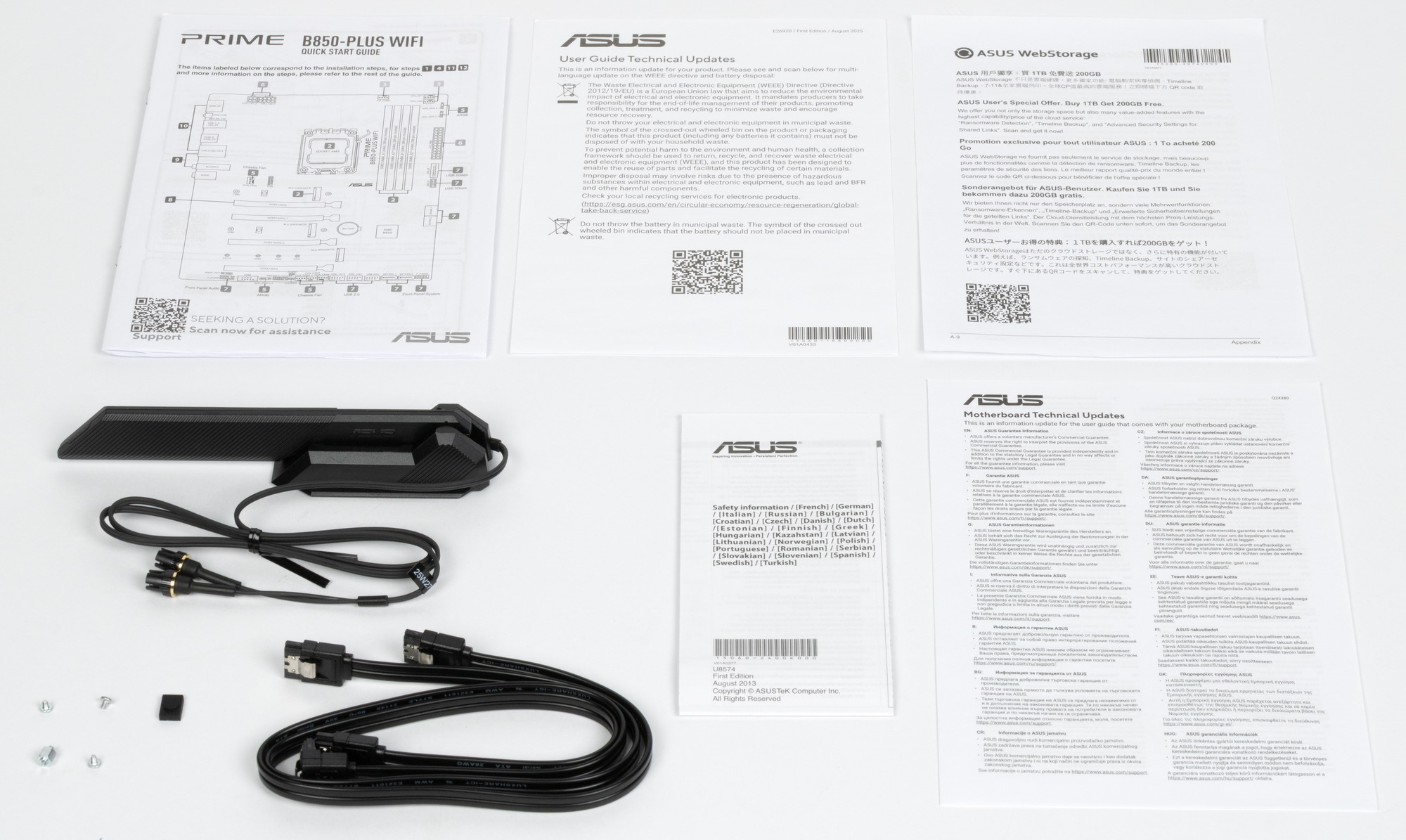

Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля и набор креплений накопителей в слотах M.2.
ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя, а не с подобных накопителей.
«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

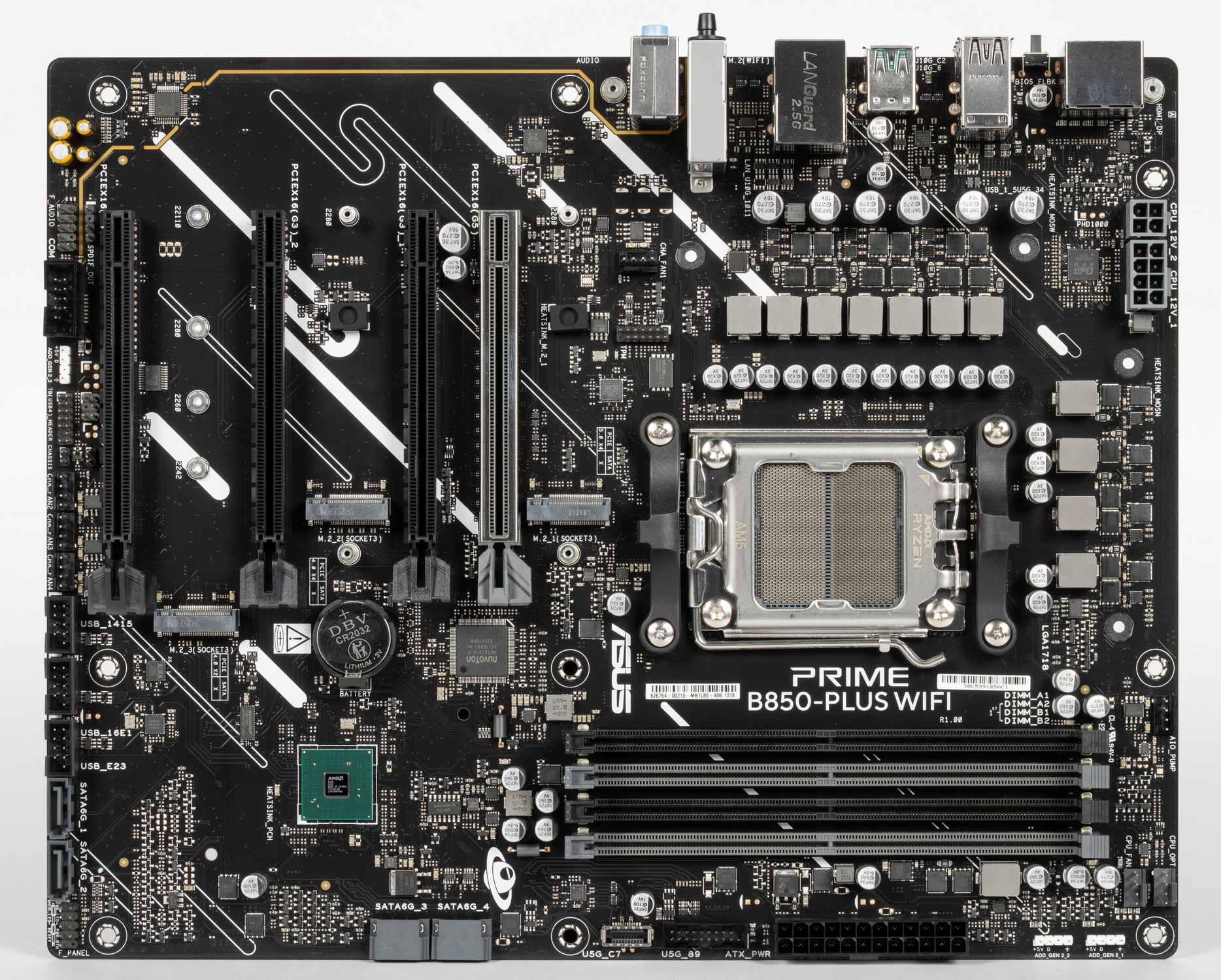

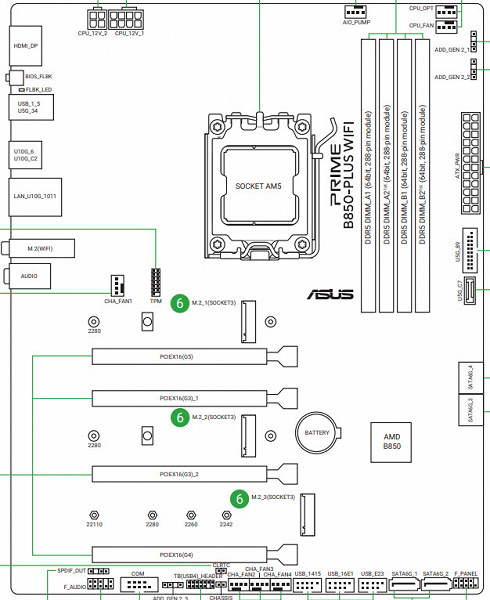

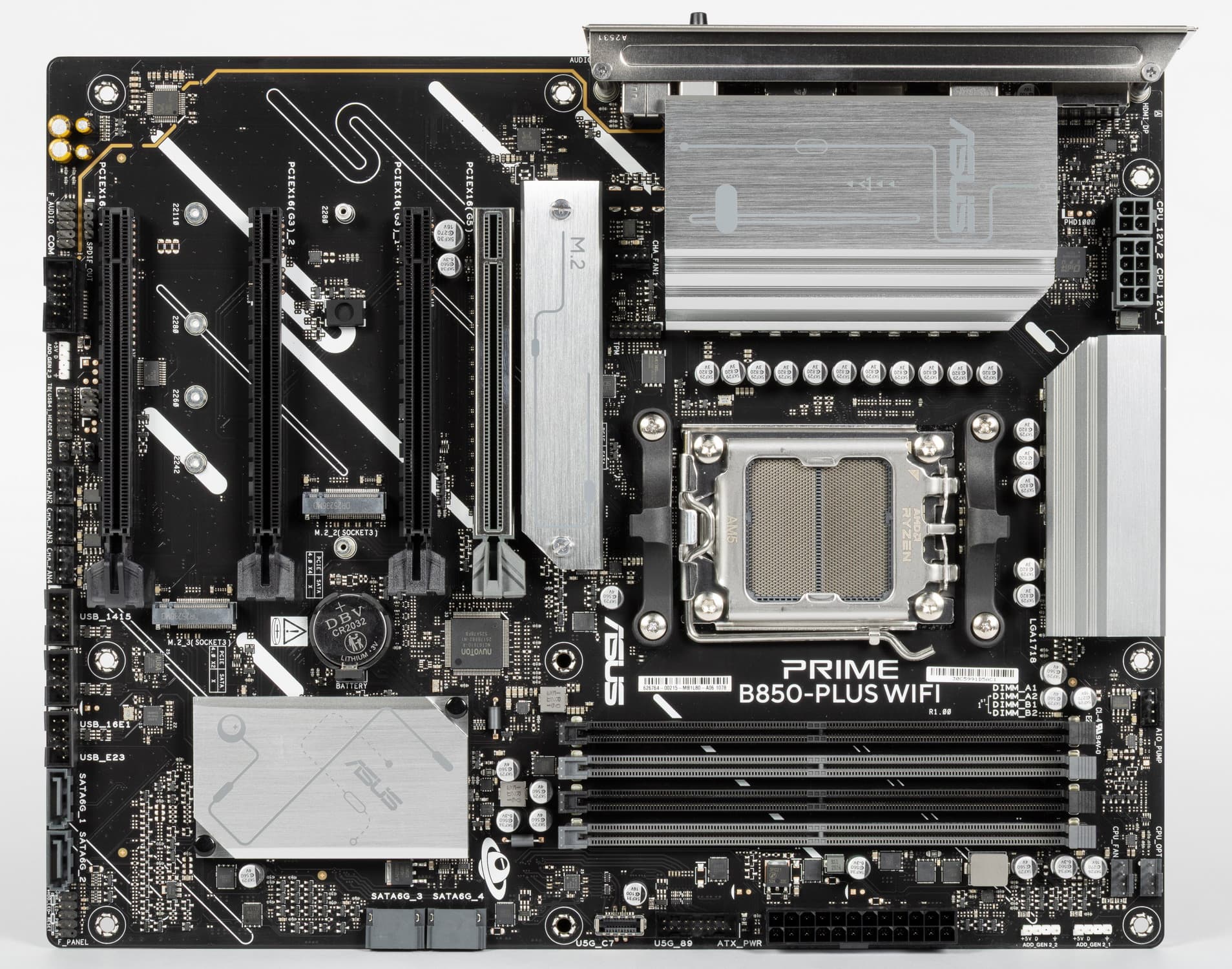

Форм-фактор
Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime B850-Plus WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

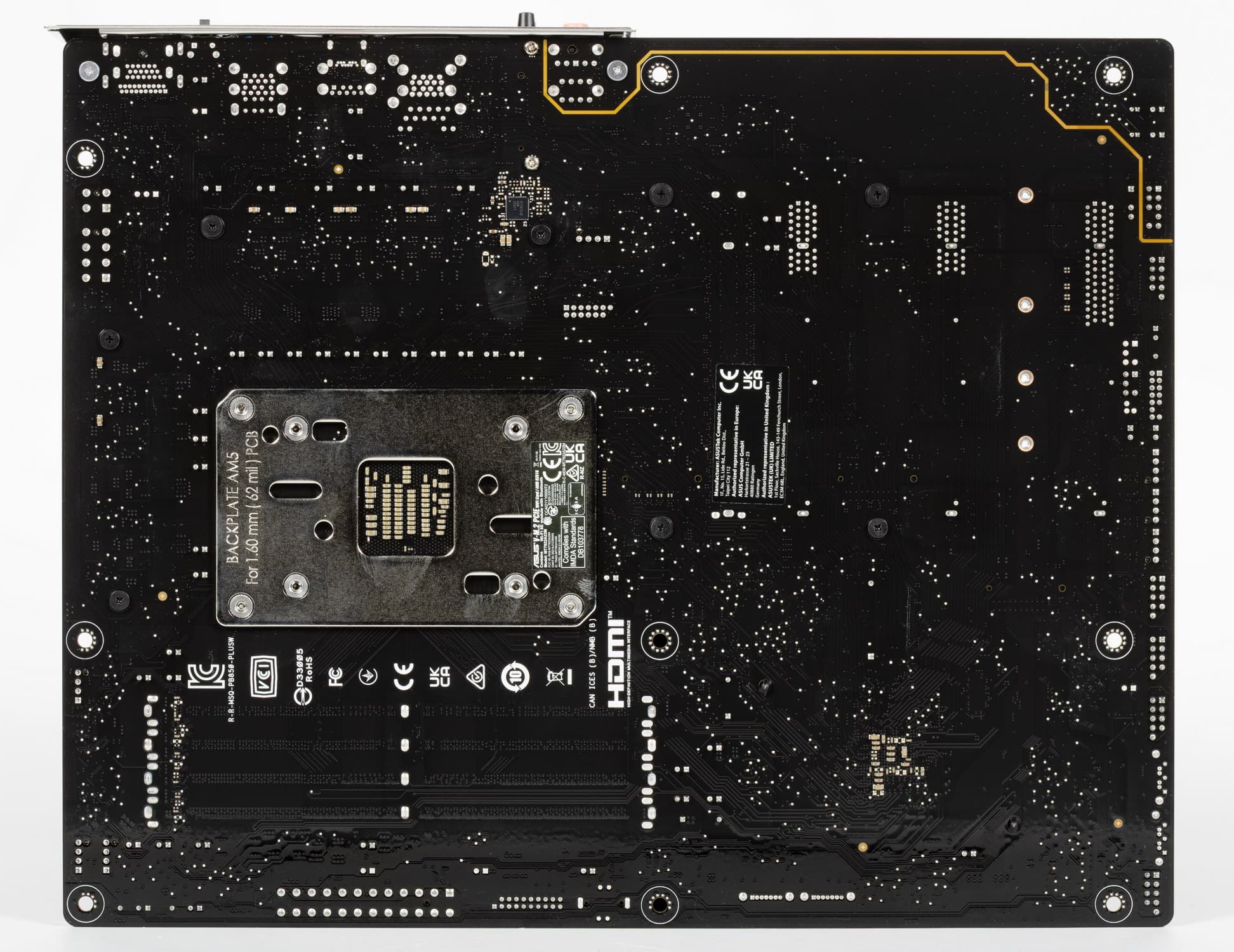

На оборотной стороне расположен один ШИМ-контроллер и немного мелкой логики. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны, а также отшлифовано. Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | AMD Ryzen 7xxx/8xxx/9xxx под AM5 |
|---|---|
| Процессорный разъем | AM5 |

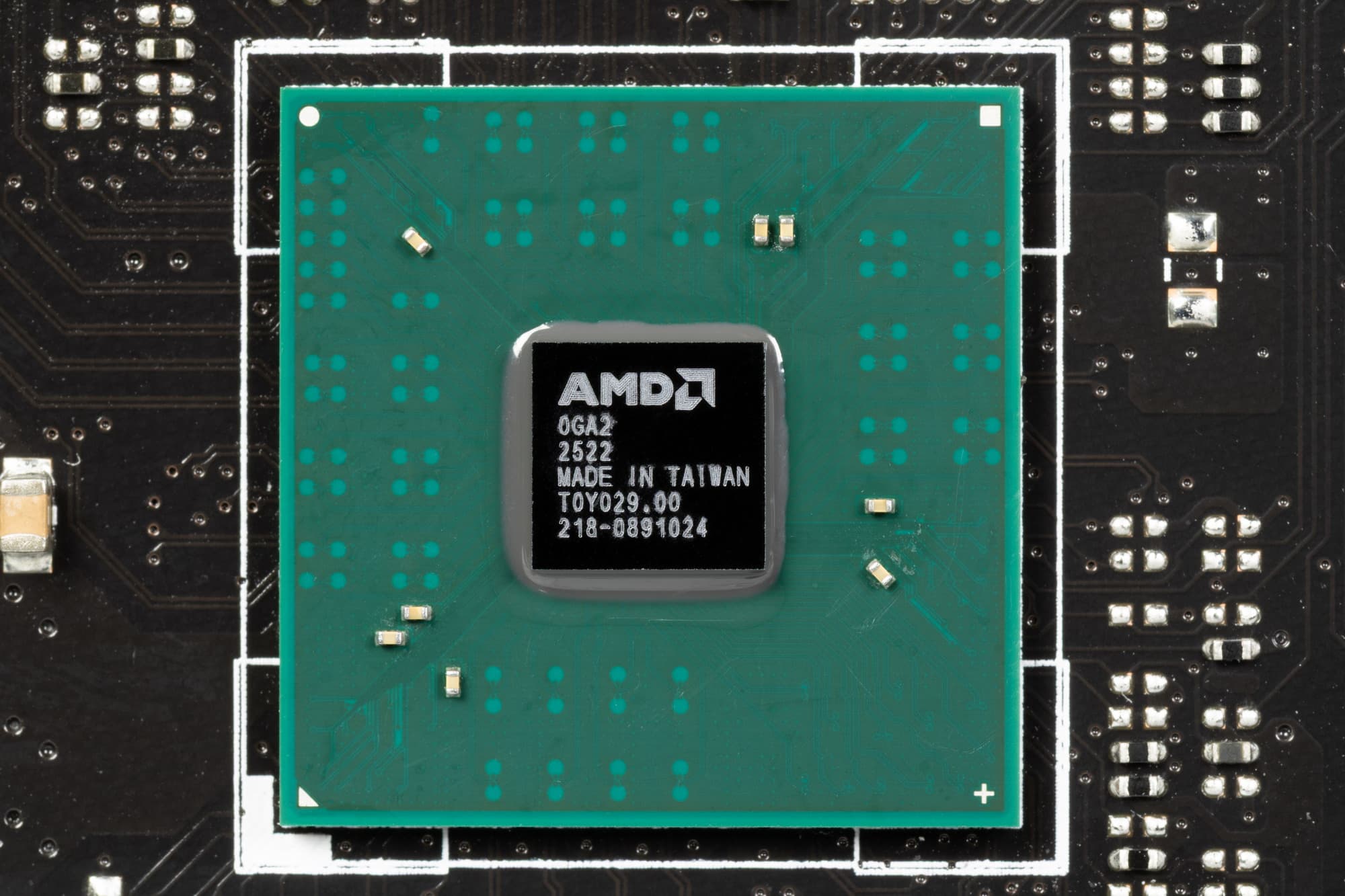

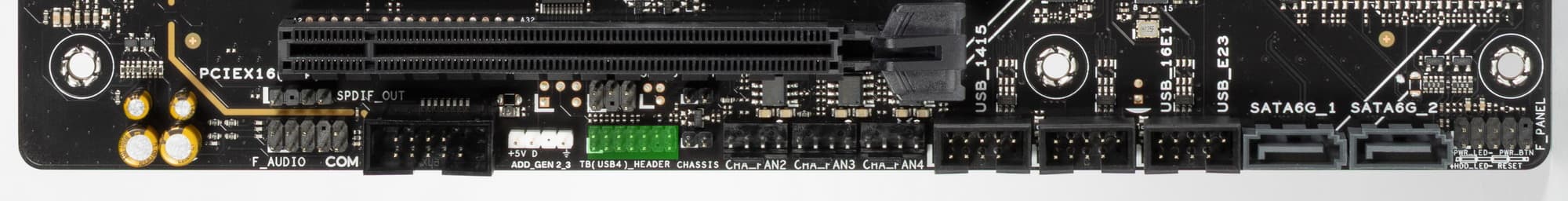

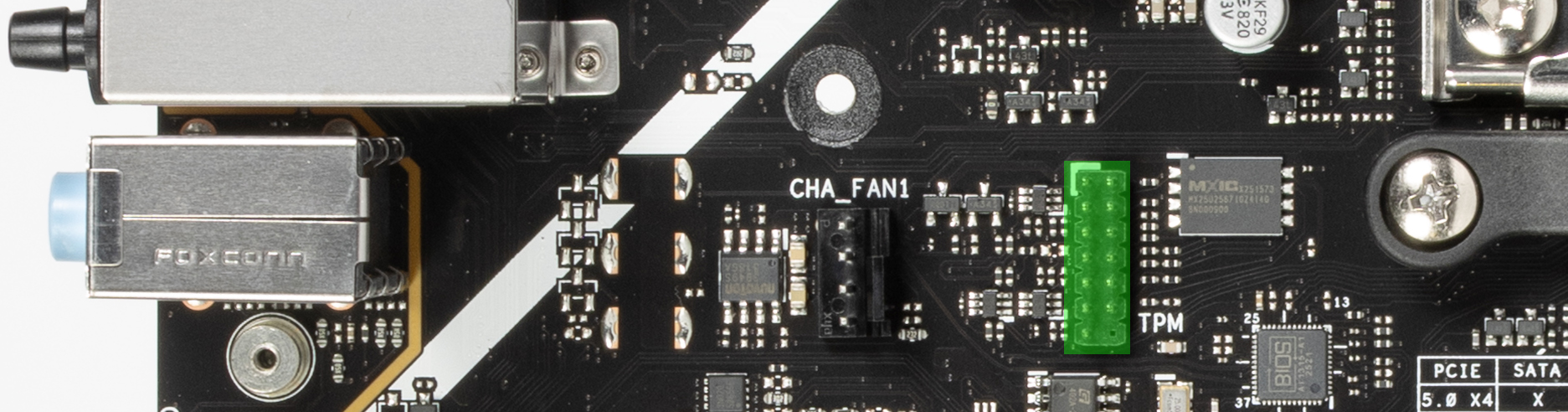

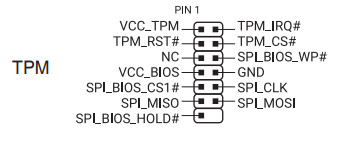

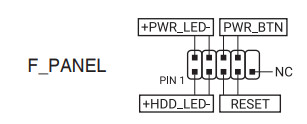

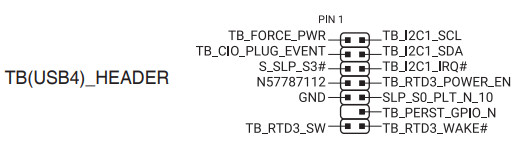

| Чипсет | AMD B850 |
| Память | 4 × DDR5, до 256 ГБ, до DDR5-8000 (XMP/Expo), два канала |
| Аудиоподсистема | 1 × Realtek ALC897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8125D Ethernet 2,5 Гбит/с 1 × MediaTek Dual Band Wireless MT7922 (Wi-Fi 6E 802.11a/b/g/n/ac/ax (2,4/5/6 ГГц) + Bluetooth 5.3) |
| Слоты расширения | 1 × PCIe 5.0 x16_1 (режимы x16, x8+x8) 1 × PCIe 4.0 x16_2 (режим x4) 2 × PCIe 3.0 x16_3/4 (режим x1)* |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B850)* 1 × M.2 (M.2_1, CPU, PCIe 5.0 x4 для устройств формата 2280) 1 × M.2 (M.2_2, CPU, PCIe 4.0 x4 для устройств формата 2280) 1 × M.2 (M.2_3, B850, PCIe 4.0 x2 для устройств формата 2242/2260/2280/22110) |
| USB-порты | 6 × USB 2.0: 3 внутренних разъема на 6 портов (B850+GL850G) 2 × USB 2.0: 2 порта Type-A (черные) (CPU) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B850) 2 × USB 3.2 Gen1: 2 порта Type-A (синие) (B850) 1 × USB 3.2 Gen1: 1 внутренний разъем Type-C (B850) 1 × USB 3.2 Gen2: 1 порт Type-C (CPU) 3 × USB 3.2 Gen2: 3 порта Type-A (красные) (CPU) |
| Разъемы на задней панели | 3 × USB 3.2 Gen2 (Type-A) 1 × USB 3.2 Gen2 (Type-C) 2 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × DisplayPort (выход) 1 × HDMI (выход) 2 антенных разъема кнопка перепрошивки BIOS — Flashback |
| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 4-контактный разъем питания EPS12V 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen1 Type-C 1 разъем для подключения 2 портов USB 3.2 Gen1 3 разъема для подключения 6 портов USB 2.0 7 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 3 разъема для подключения адресуемой ARGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для дискретной карты Thinderbolt4 1 разъем для устройств безопасности TPM 1 разъем COM-порт 1 разъем S/PDIF 1 разъем для сброса CMOS 1 разъем для подключения управления с передней панели корпуса |
| Форм-фактор | ATX (305×244 мм) |
| Стоимость | 15-20 тысяч рублей на момент публикации обзора |
*– слоты PCIe x16_3/4 делят ресурсы с портами SATA 1/2. Детали - ниже
Основная функциональность: чипсет, процессор, память
Схема работы связки чипсет+процессор.
Все процессоры Ryzen 7000/8000/9000 поддерживают:
- 3 порта USB 3,2 Gen2 Type-C,
- 1 порт USB 3,2 Gen2 Type-A,
- 1 порт USB 2.0,
Только Ryzen 7000/9000 поддерживают:
- 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620 пониженные до версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 16 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8700/8600 поддерживают:
- 20 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 8 линий — это PCI-E 4.0 слот для видеокарт,
- Осталось 8 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 4 могут конфигурироваться производителями материнских плат на выбор.
Только Ryzen 8500/8300 поддерживают:
- 14 линий ввода-вывода (PCIe версии 4.0):
- 4 линии из них (в случае чипсета A620 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
- 4 линии — это PCI-E 4.0 слот для видеокарт,
- Осталось 6 линий PCIe 4.0:
- 4 линии — это слот M.2,
- остальные 2 могут конфигурироваться производителями материнских плат на выбор.
В свою очередь чипсет B850 поддерживает до:
- 6 портов USB 3.2 Gen2,
- 1 порт USB 3.2 Gen2x2,
- 6 портов USB 2.0,
- 12 линий ввода-вывода:
- распределение линий: 8 PCIe 4.0 + 4 PCIe 3.0;
- линии PCIe 3.0 могут включать до 4 портов SATA .
Таким образом в сумме от тандема B850+Ryzen 7000/9000 мы получаем:
- 16 PCI-E 4.0/5.0 линий для видеокарт (от процессора);
- 1 порт USB 3.2 Gen2x2 (от чипсета);
- 10 портов USB 3.2 Gen2 (4 от процессора, 6 от чипсета);
- 7 портов USB 2.0 (1 от процессора, 6 от чипсета);
- 4 порта SATA 6Гбит/с (от чипсета, входят в состав линий PCIe 3.0)
- 4 линии PCIe 5.0 (от процессора) на слот М.2;
- 12 линий PCI-E 4.0 ( от чипсета и процессора), которые могут образовывать разные варианты комбинаций портов и слотов;
- 4 линии PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).
Итого: до 18 портов USB, 20 свободных PCI-E линий (включая до 4 портов SATA).
Напомню, что чипсет B850 имеет тот же набор портов и линий PCIe, что и B650, плюс возможность разделения 16 PCIe 5.0 линий от процессора на 8 + 8.
Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным от AMD профилем Expo.

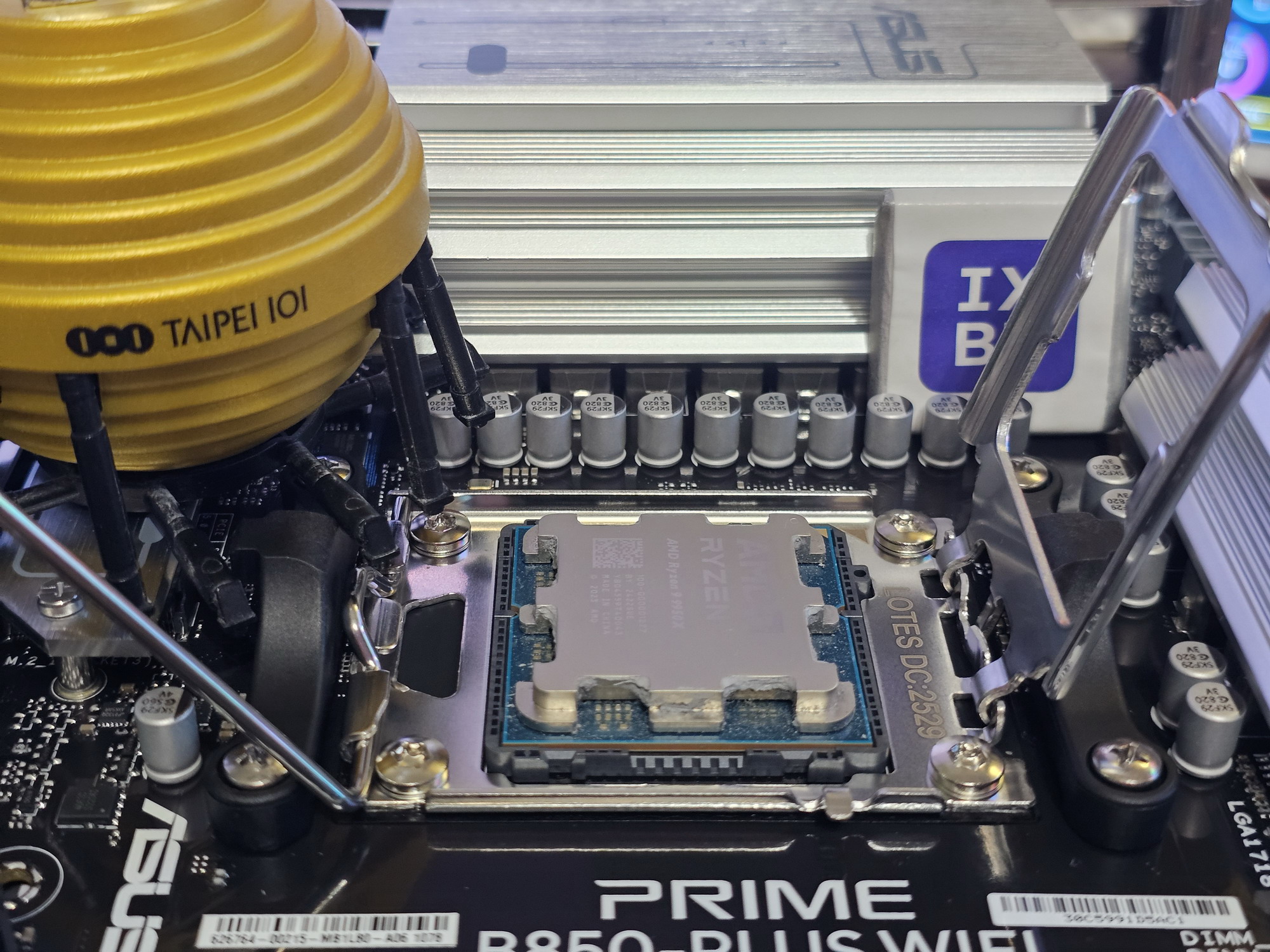

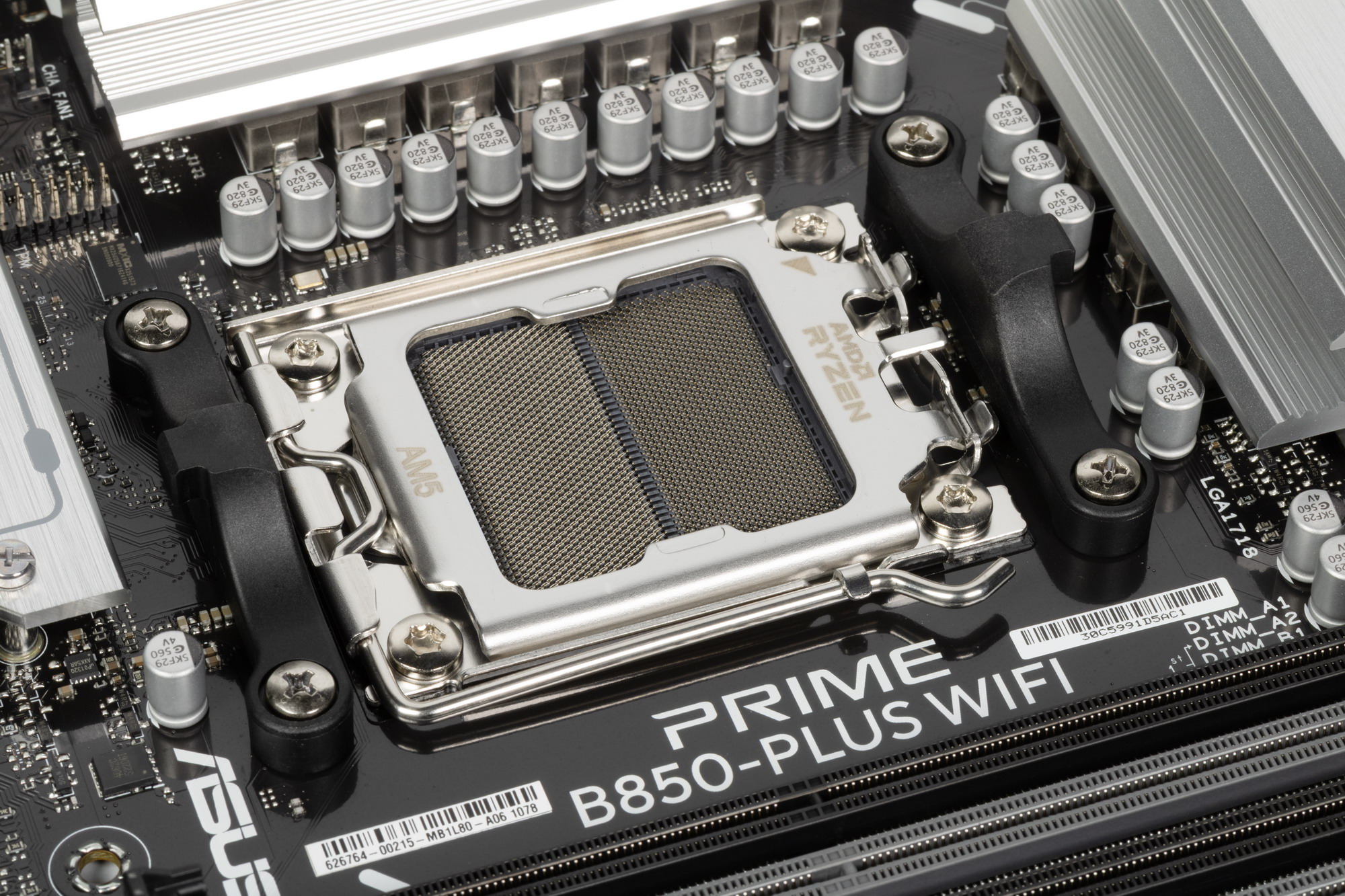

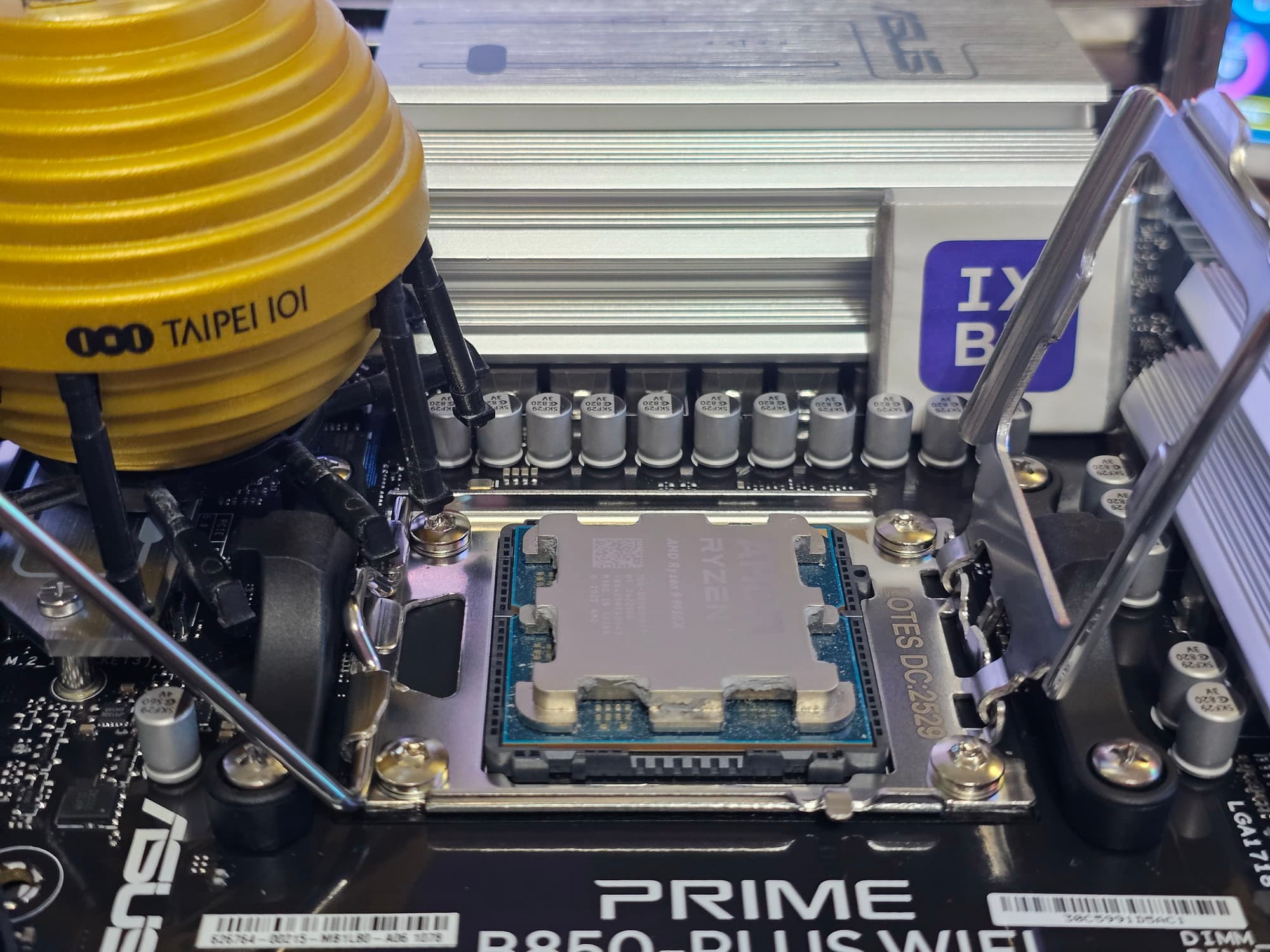

Плата Asus поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

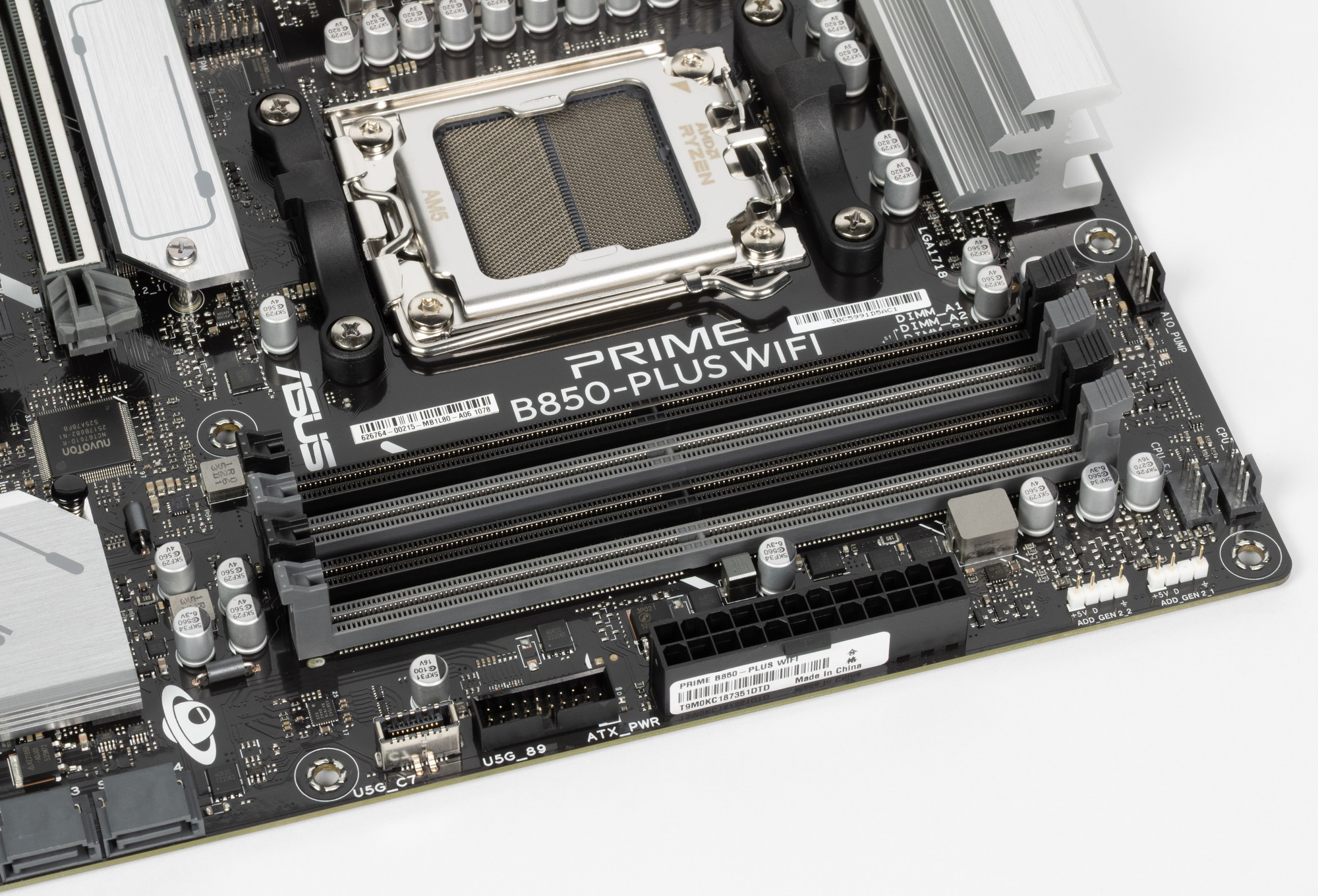

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2, они обозначены серым цветом).
Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.
Слоты DIMM не имеют металлической окантовки.
Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
Выше мы изучили потенциальные возможности тандема B850+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Итак, кроме USB-портов, к которым мы подойдем позже, чипсет B850 обладает 12 PCIe линиями. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

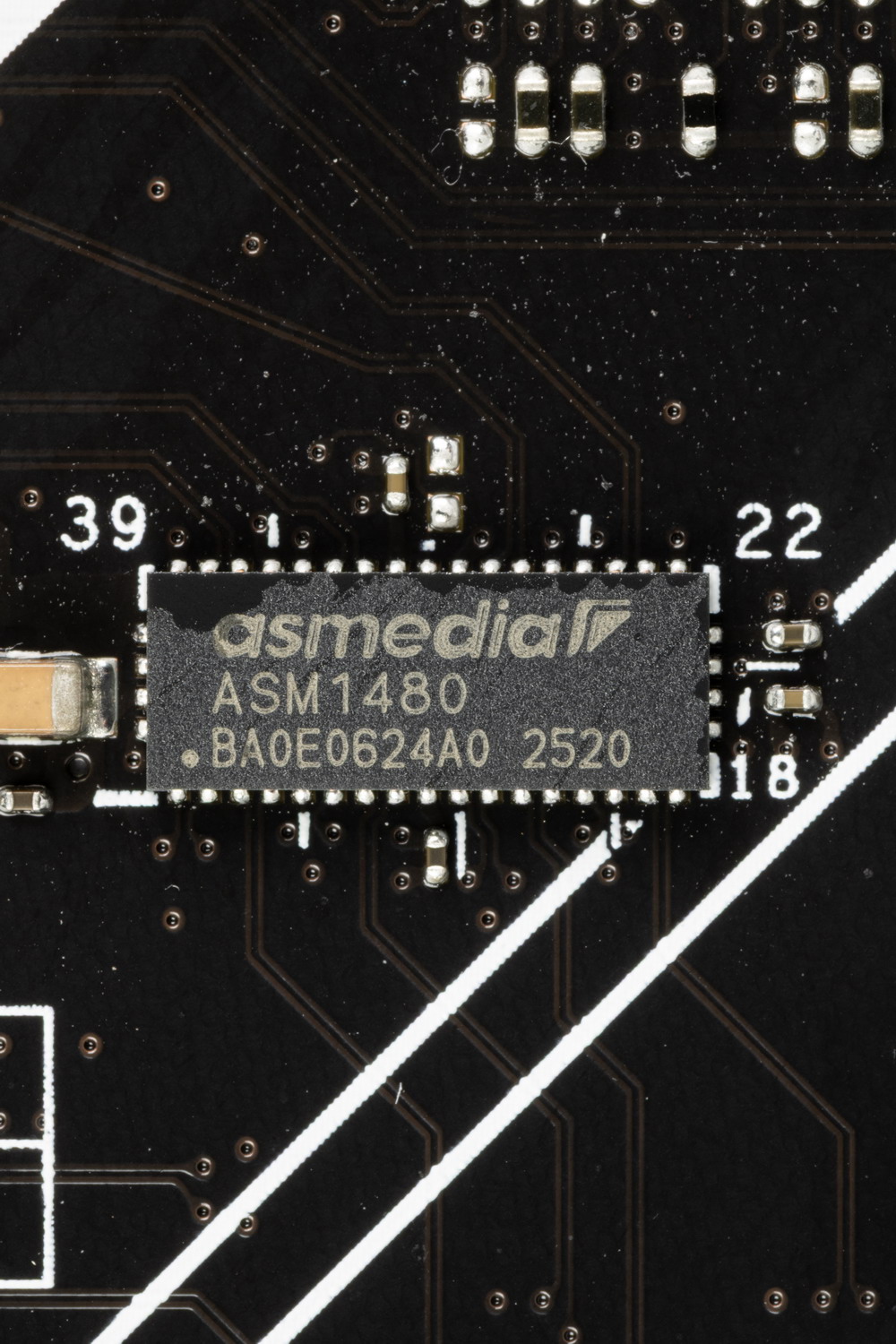

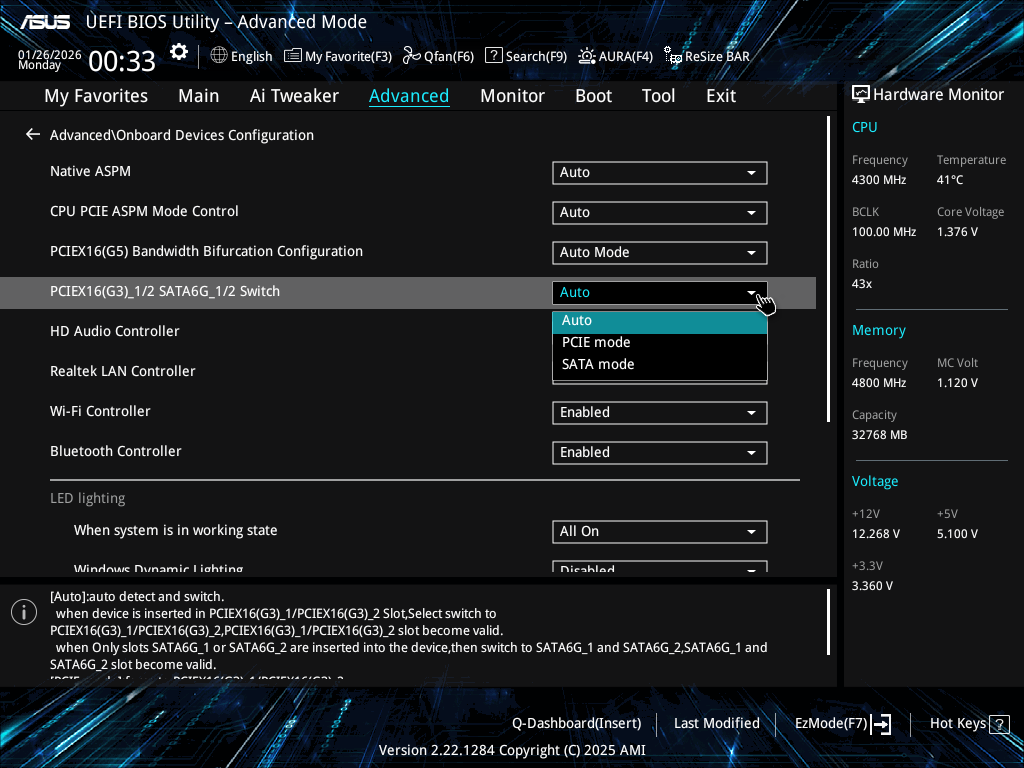

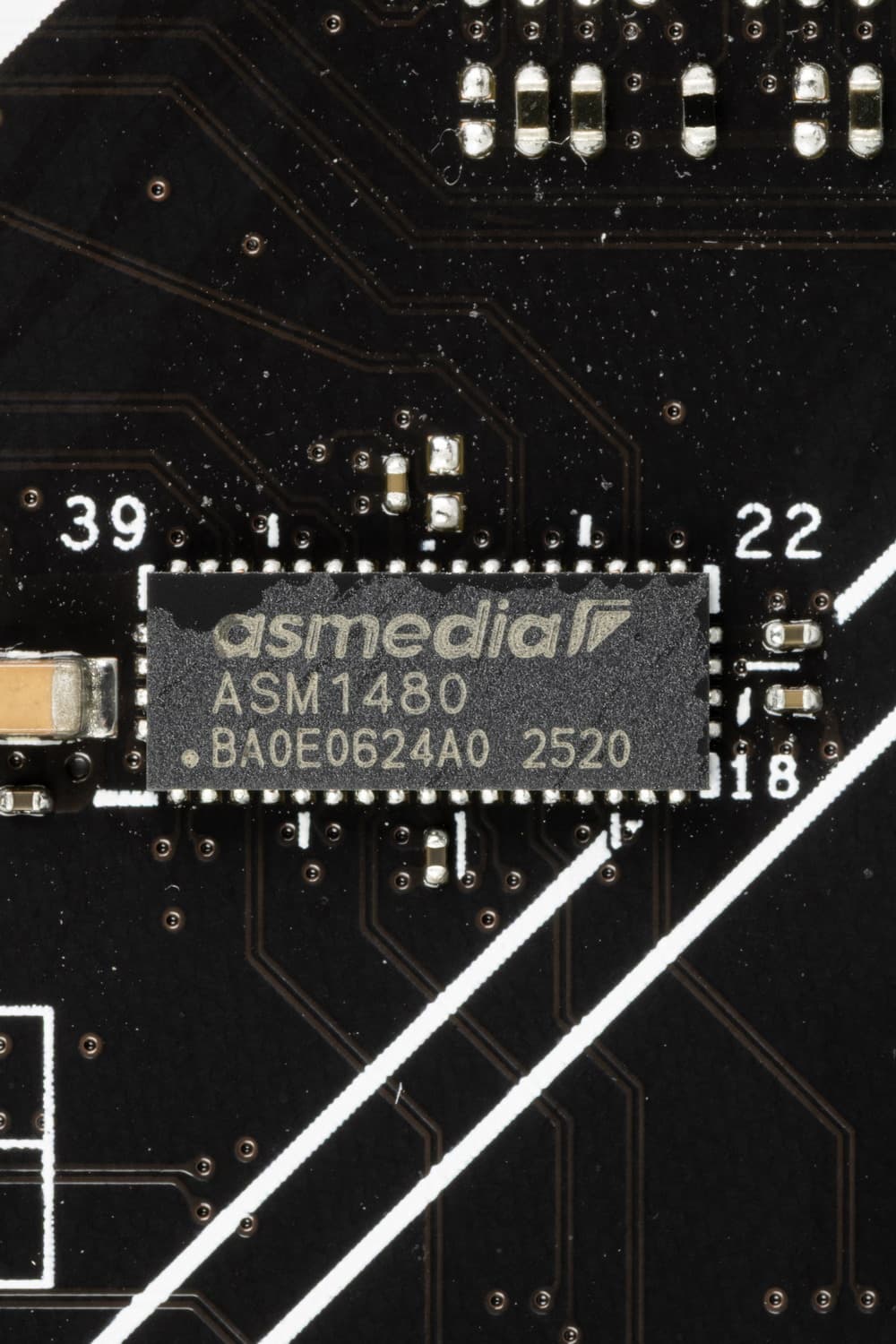

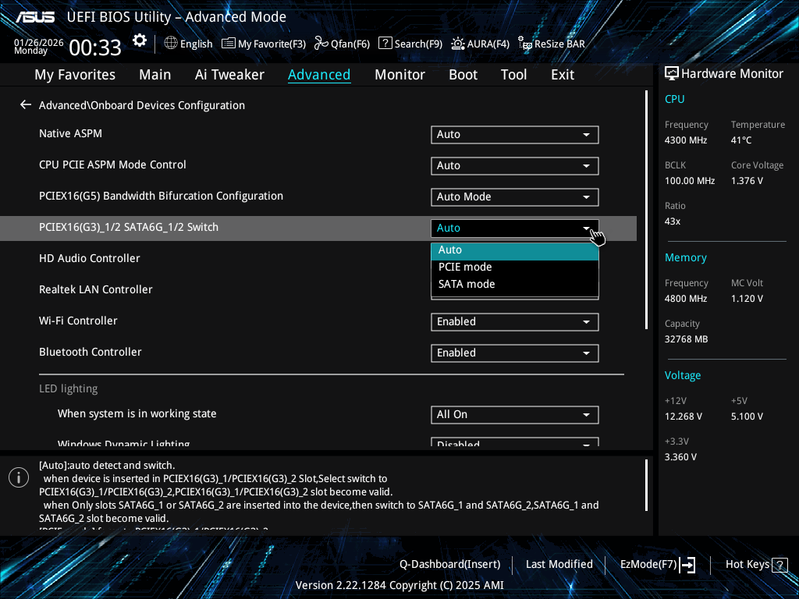

- Переключатель: или слоты PCIe x16_3/4 (2 линии PCIe 3.0); или порты SATA 1/2 (2 линии PCIe 3.0);
- Слот PCIe x16_2 (4 линии PCIe 4.0);
- порты SATA_3/4 (2 линии PCIe 3.0);
- Слот M.2_3 (2 (две!) линии PCIe 4.0);
- Realtek RTL8125D (Ethernet 2,5Gb/s) (1 линия PCIe 3.0);
- MediaTek MT7922 WIFI/BT (Wireless) (1 линия PCIe 3.0)
12 линий PCIe оказались занятыми (6 PCIe 4.0 + 4 PCIe 3.0 + 2 SATA).
Напомню, что в процессорах Ryzen встроен контроллер High Definition Audio (HDA), связь с аудиокодеками выпусков до RTL 4xxx идет путем эмуляции PCI шины, а вот начиная с RTL4xxx, требуются уже линии USB 2.0 (в нашем случае кодек RTL897, так что линии USB 2.0 не расходуются).
При этом на поддержку BT (при наличии слота M.2 (key E) расходуется один порт USB 2.0, контроллер подсветки Aura тоже использует сигнальные линии USB 2.0. Детально об этом ниже в разделе USB-портов.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:
- Порт M.2 (M.2_1) (4 линии PCIe 5.0);
- Слот PCIe x16_1 (16 линий PCIe 5.0);
- Порт M.2 ( M.2_2) (4 линии PCIe 4.0)
Теперь в целом про слоты PCIe.

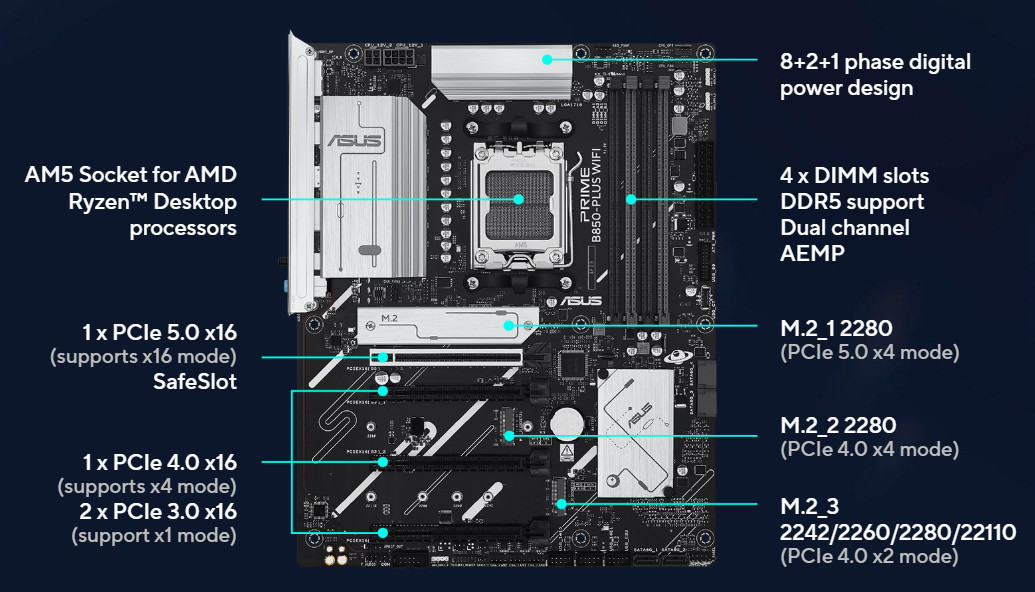

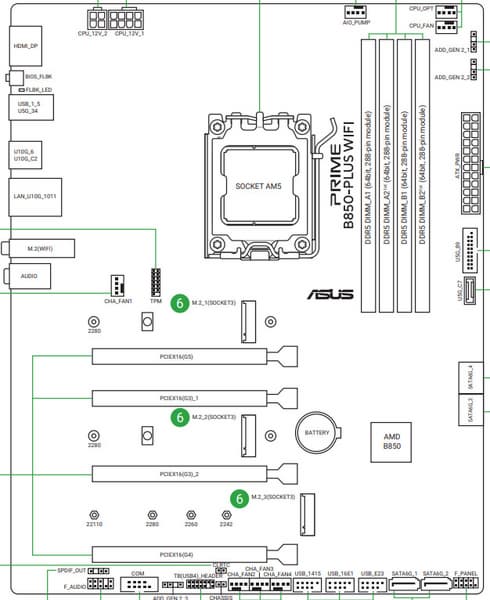

Всего на плате есть 4 слота PCIe: один PCIe x16_1 (для видеокарт или других устройств), один PCIe x16_2, работающий в режиме х4 и еще два PCIe x16_3/4, работающие в режиме x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то остальные «длинные» PCIe x16_2/3/4 подключены к B850, но разными версиями PCIe: PCIe x16_2 – 4.0, а PCIe x16_3/4 – 3.0. И важно помнить, что два последних слота делят ресурсы с двумя портами SATA 1 и 2 (при использовании любого порта SATA 1/2 оба слота PCIe x16_3/4 становятся недоступными и наоборот. Режим задается через BIOS).

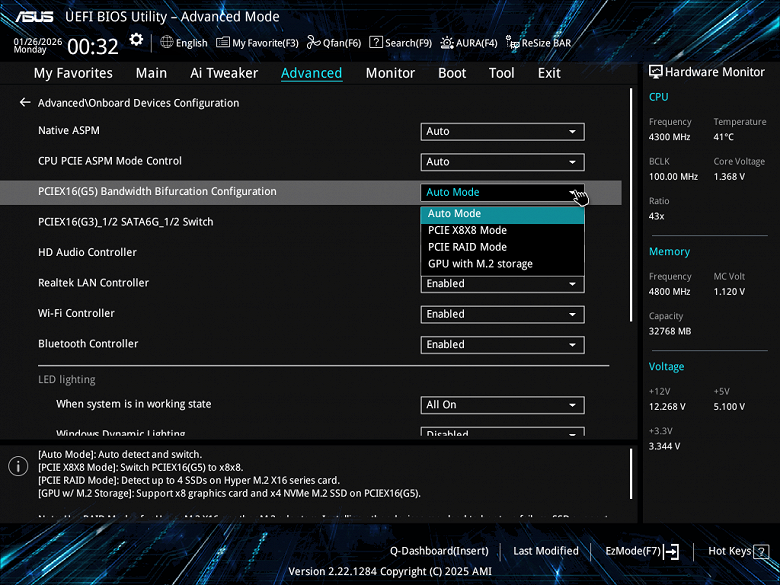

Так как перераспределения линий PCIe 5.0 между слотами у этой материнки нет, то поэтому и нет мультиплексоров для PCIe 5.0.

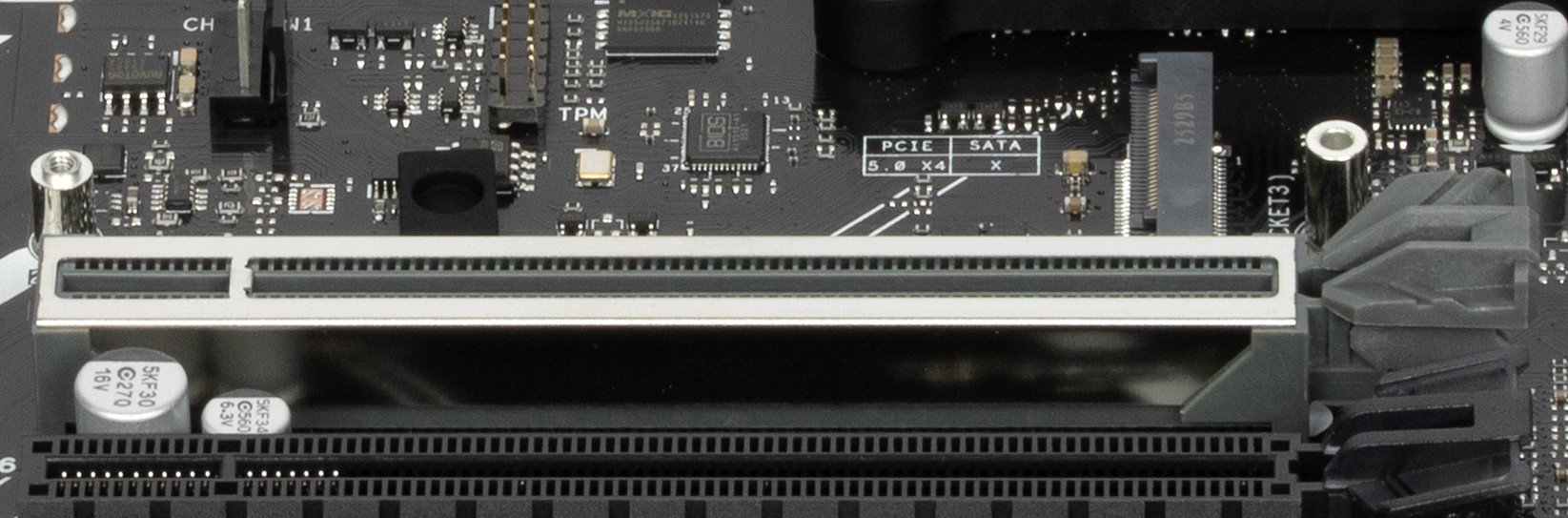

Первый («процессорный») слот PCIe x16_1 имеет металлическое армирование из нержавеющей стали, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.
Матплата позволяет смонтировать СО любого размера. Внешнего тактового генератора нет.
На очереди — накопители.

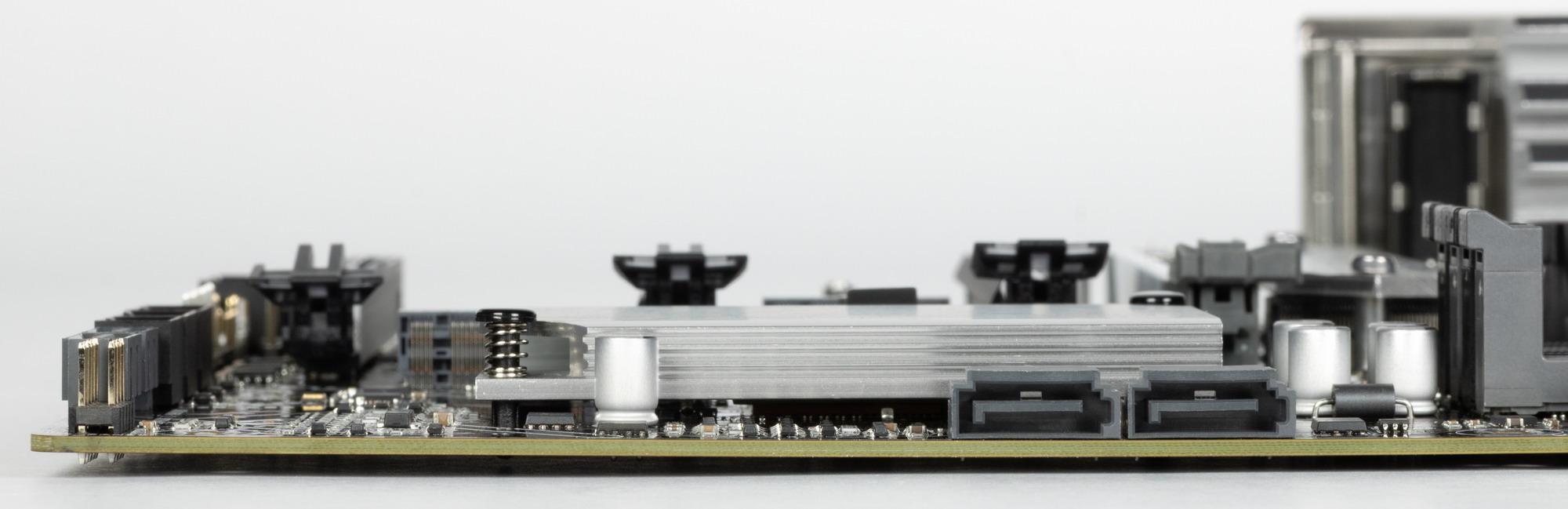

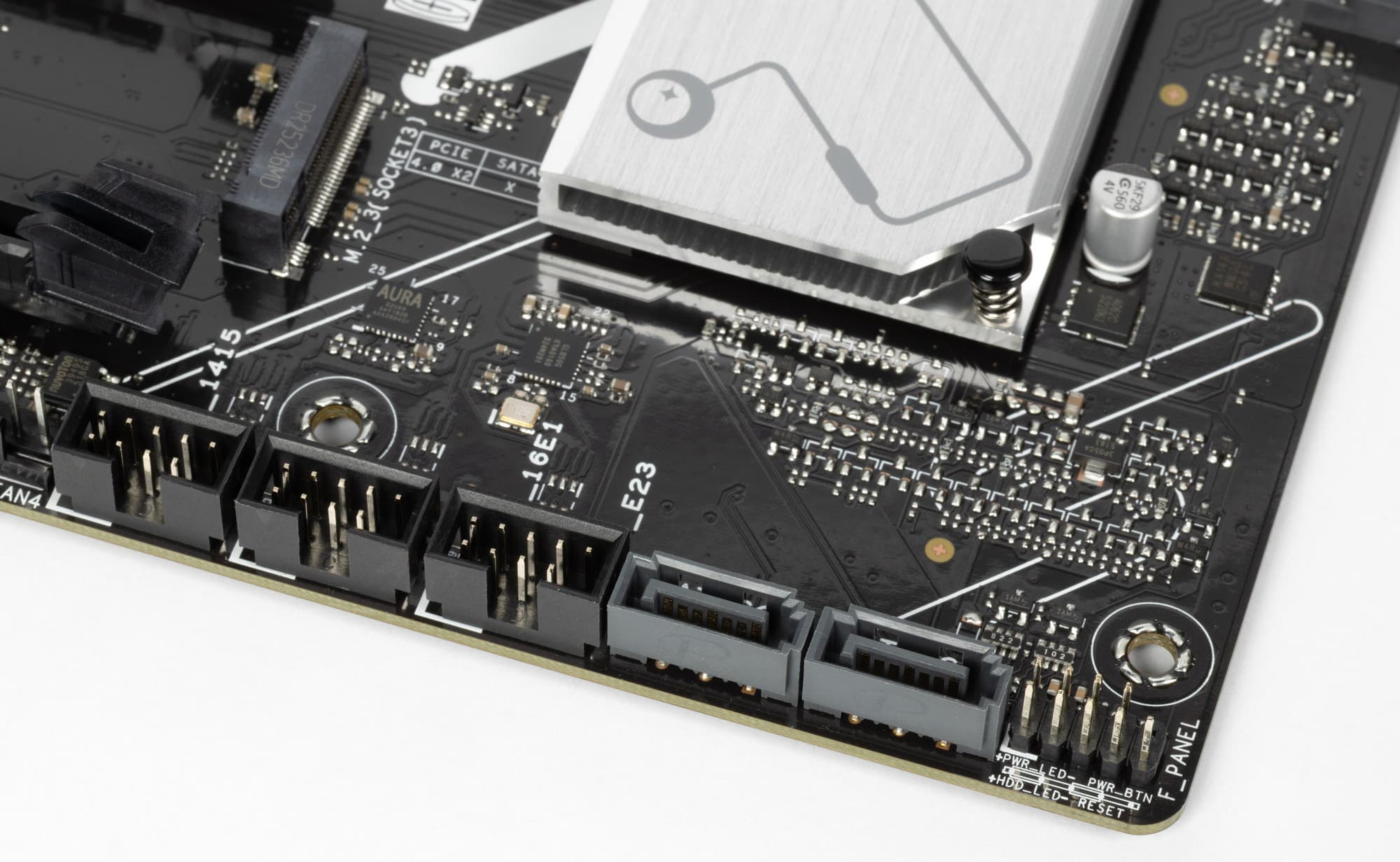

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2.
4 порта SATA 1,2,3,4 реализованы через чипсет B850 и поддерживают создание RAID.

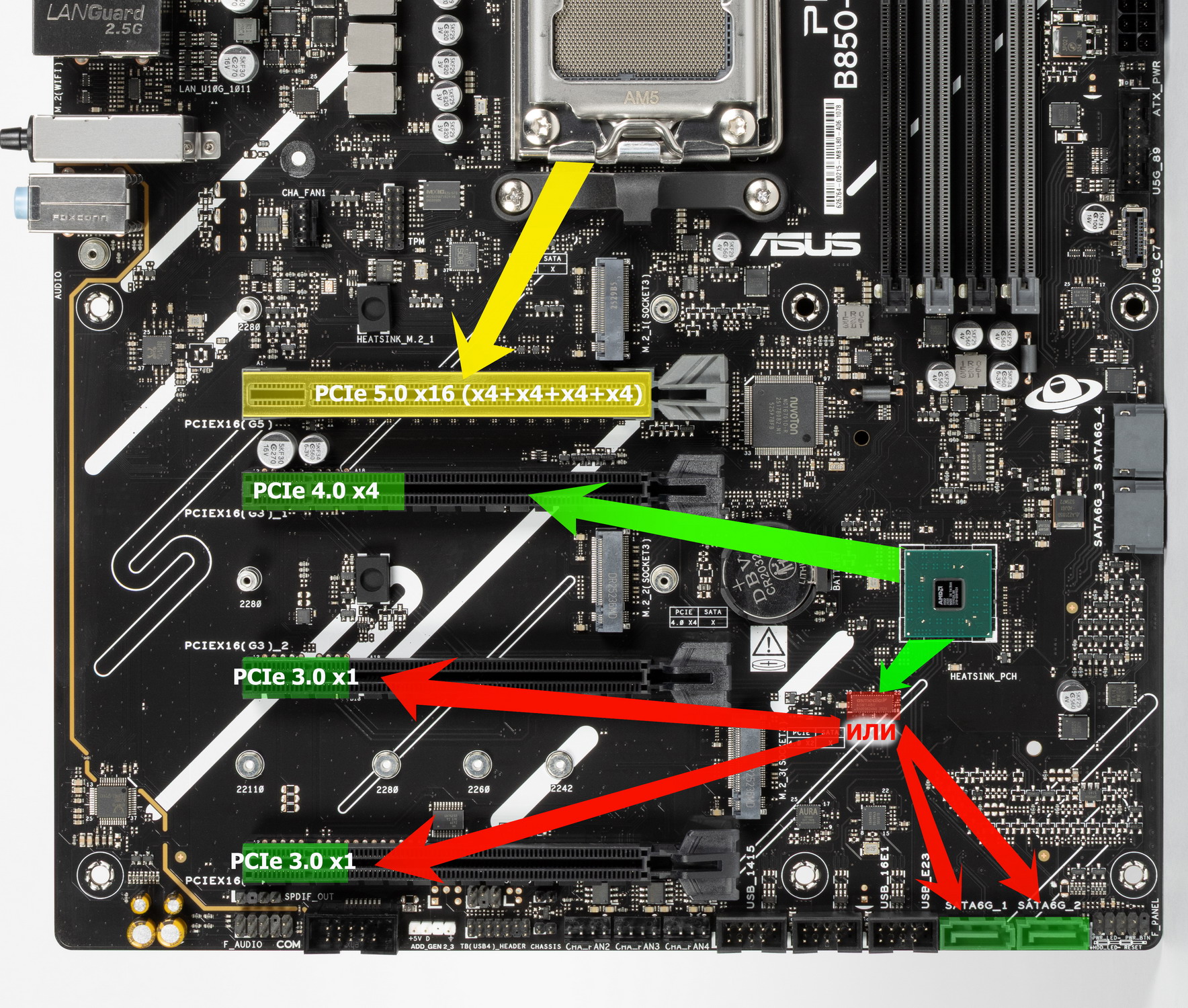

Если посмотреть на схему распределения слотов PCIe выше, то можно увидеть условие работы портов SATA и слотов: SATA 1/2 делят ресурсы со слотами PCIe x16_3/4, и тут для автоматического переключения ресурсов востребованы мультиплексоры ASM1480 от ASMedia.

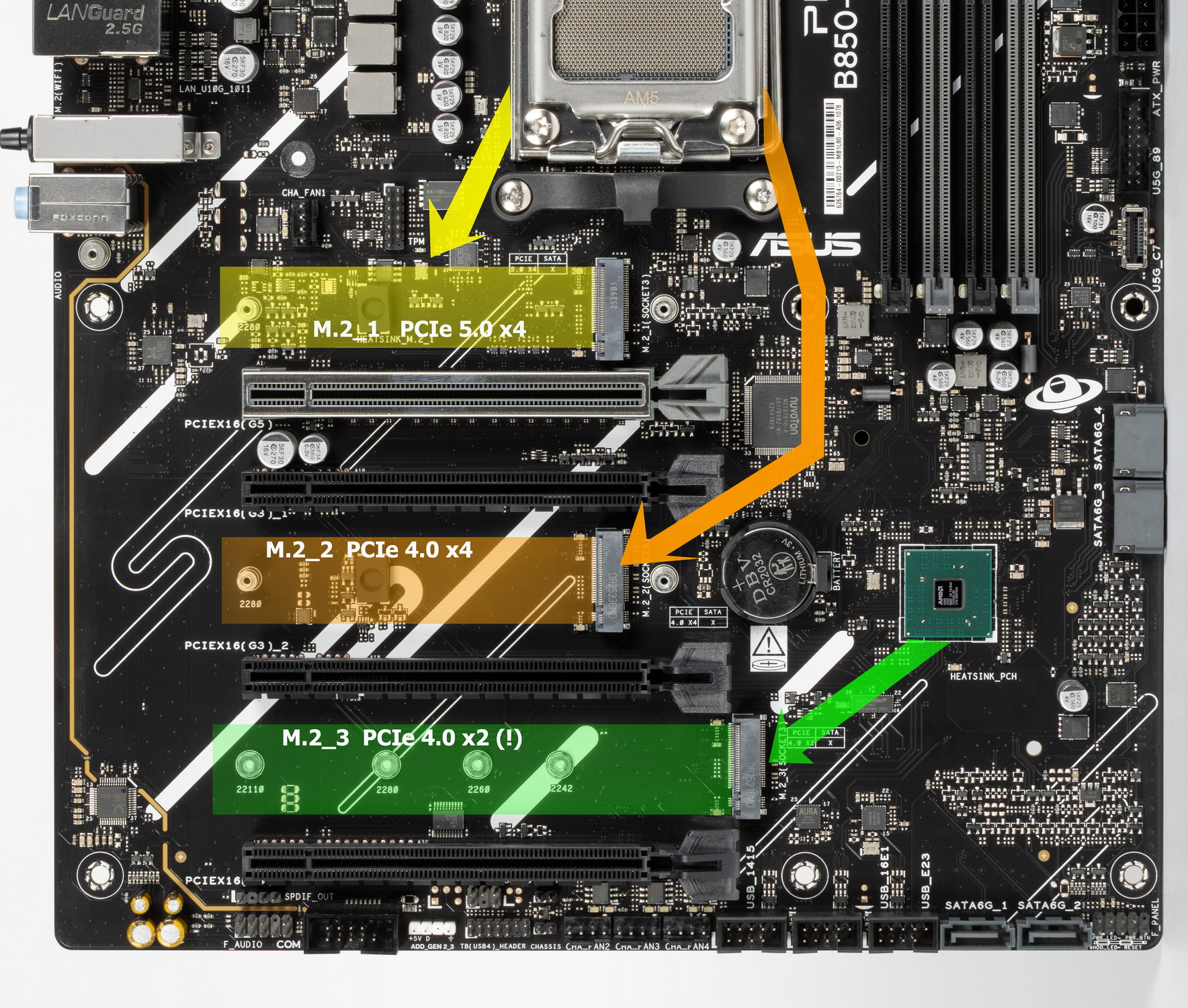

Смотрим на распределение слотов M.2

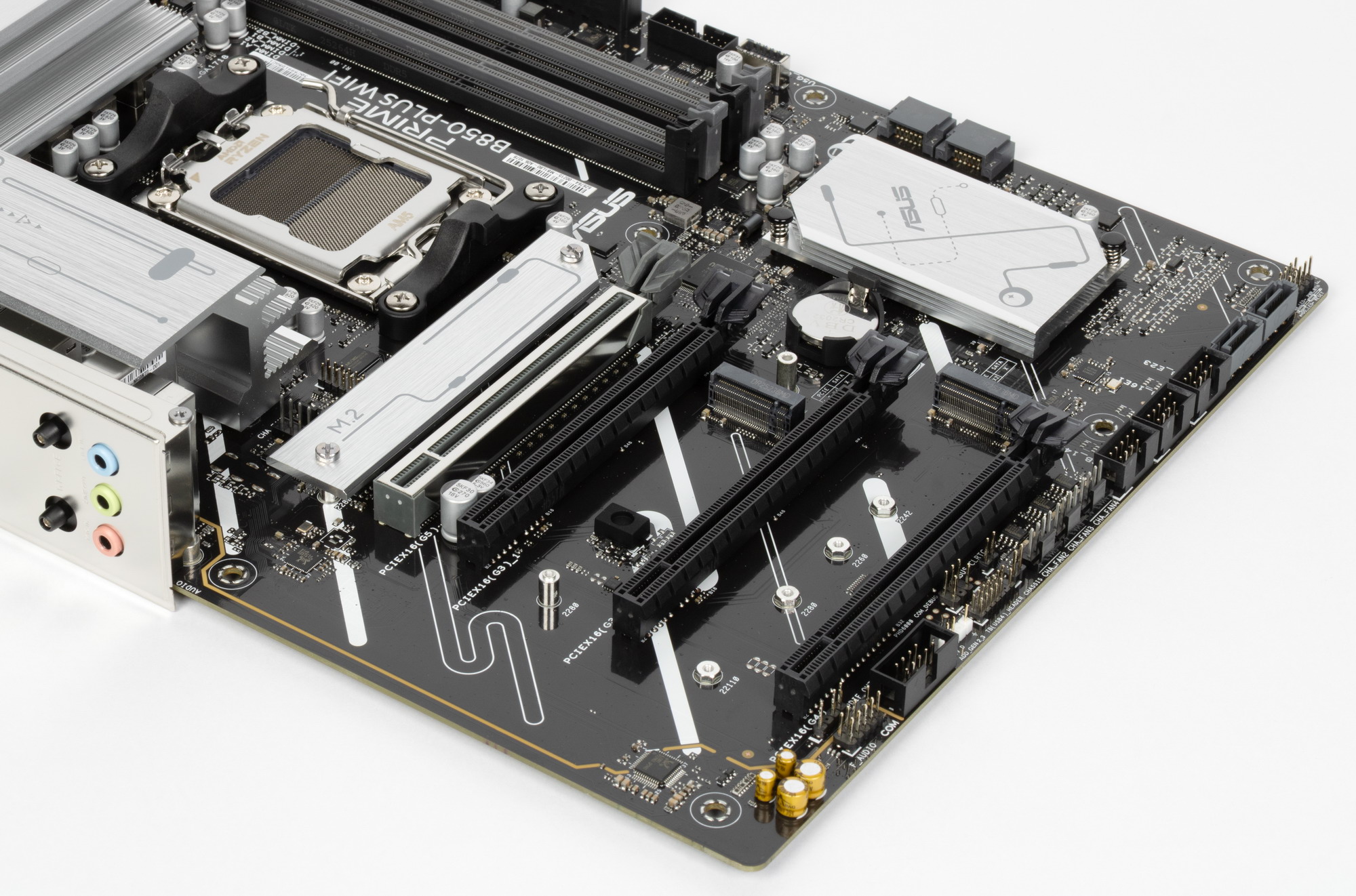

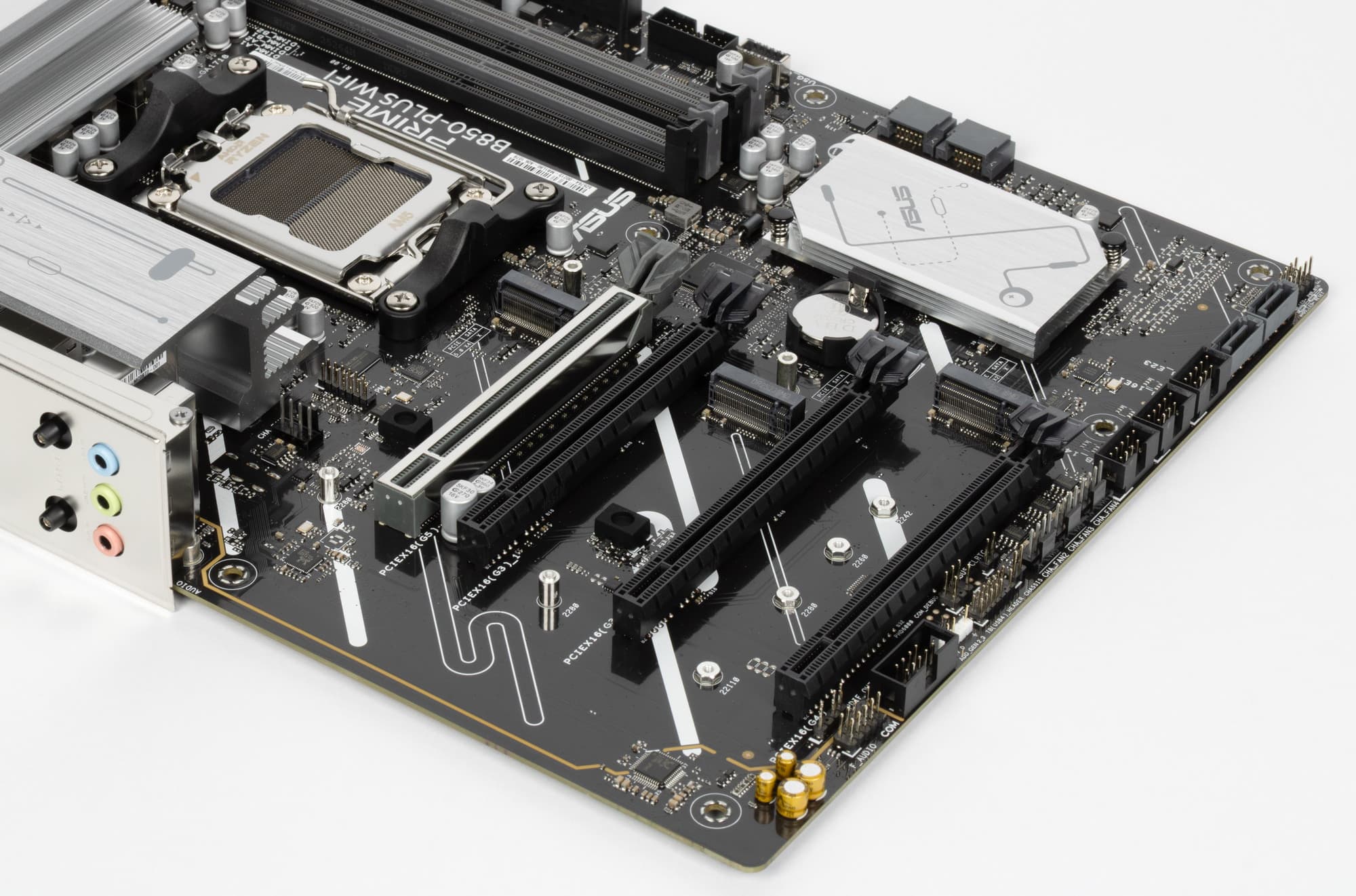

Материнская плата имеет 3 гнезда форм-фактора М.2.
Третий слот M.2 (M.2_3) получает данные от чипсета B850 (PCIe 4.0, но не x4, а x2), а первые два — от CPU (PCIe 5.0/4.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей: 2280. Слот M.2_3 также поддерживают еще и размеры 2242, 2260 и 22110. На всех M.2 можно организовать RAID.
Только слот M.2_1 обладает отдельным радиатором, когда как остальные M.2 слоты – без охлаждения.
Ну и наконец следует отметить, что охлаждение системного чипсета отдельно от охлаждения модуля в слоте M.2.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

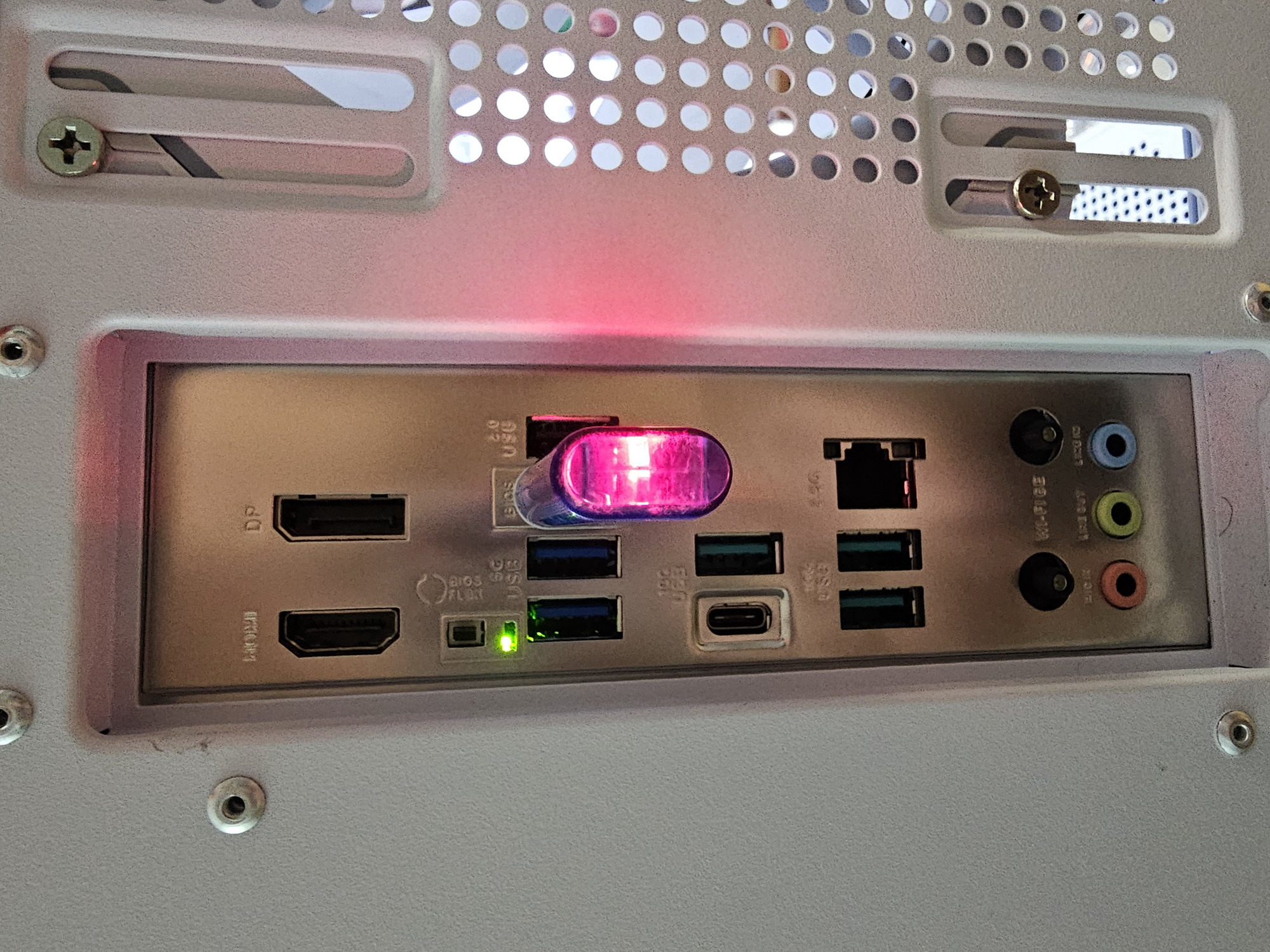

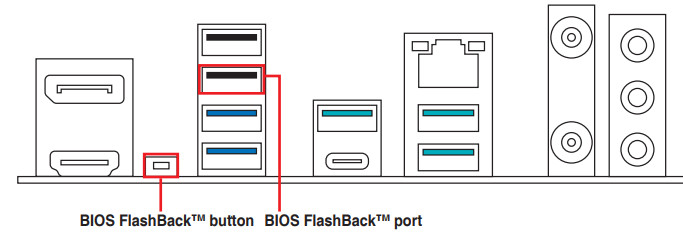

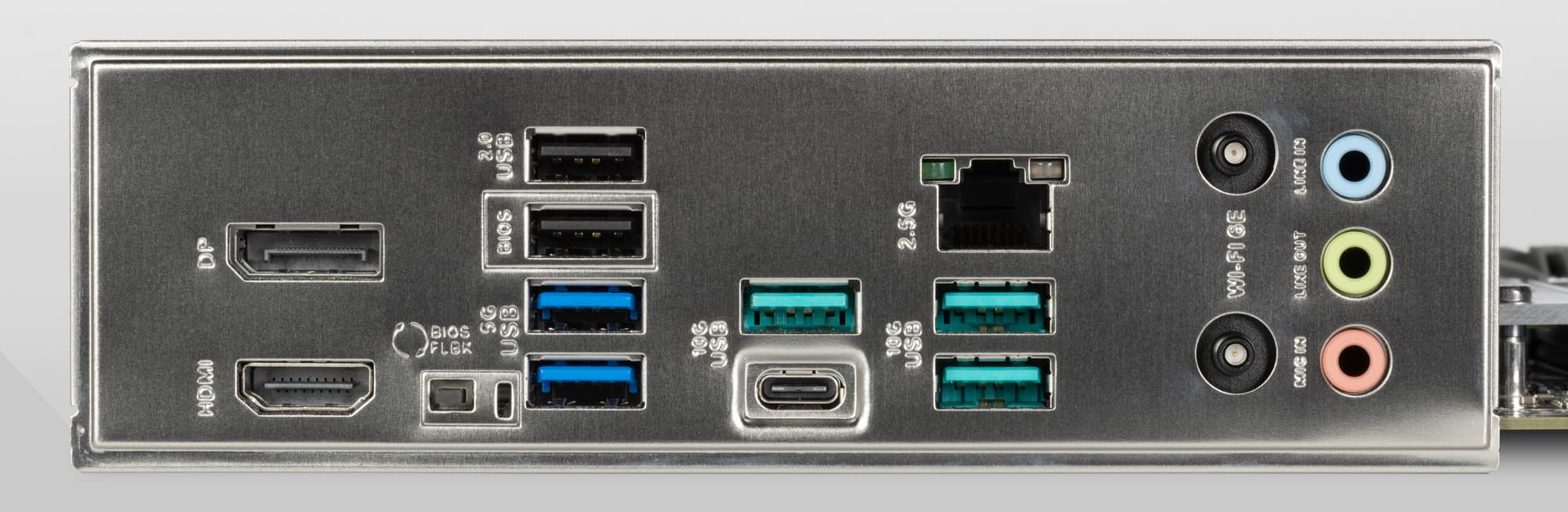

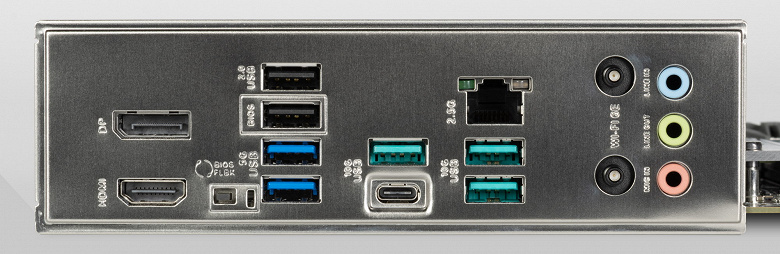

На очереди USB-порты. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B850 способен реализовать максимально: 6 портов USB 3.2 Gen2/1, 1 USB 3.2 Gen2x2, 6 портов USB 2.0. Процессор Ryzen 7000/8000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.
Также мы помним и про 12 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются все 12 линий).
И что мы имеем? Всего на материнской плате — 17 портов USB:
- Порт USB 3.2 Gen2x2 не реализован;

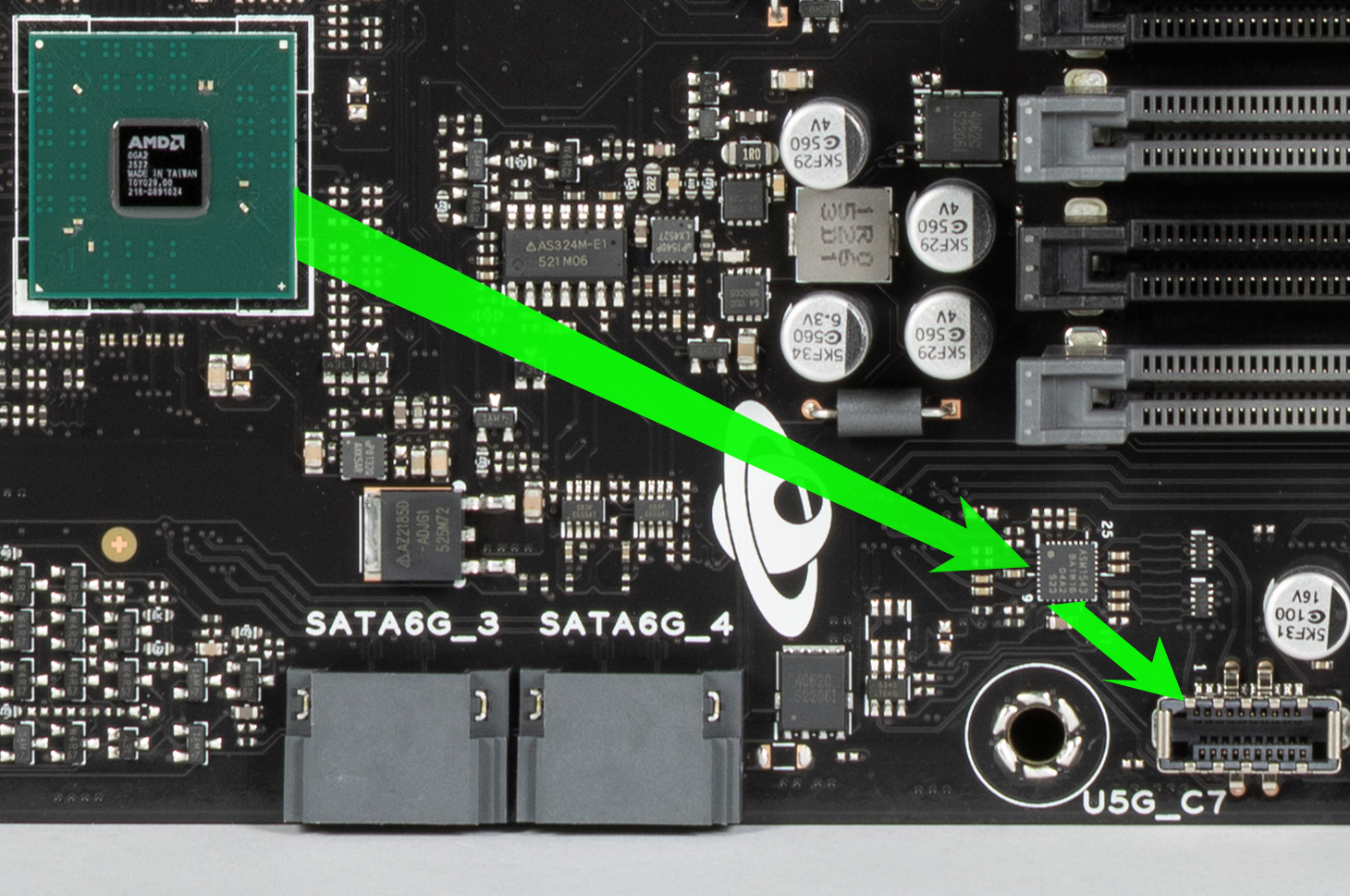

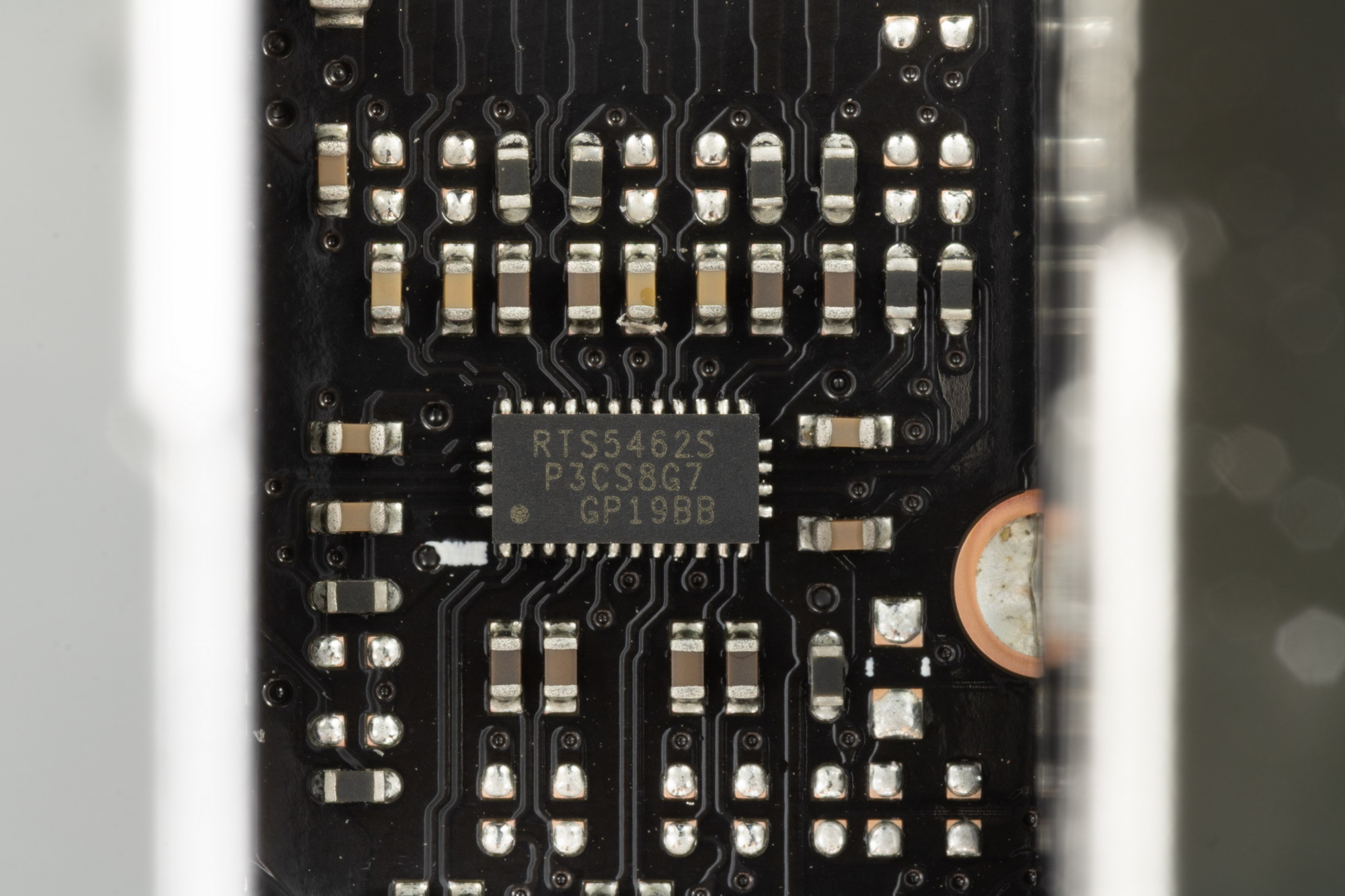

- 4 порта USB 3.2 Gen2: все реализованы через CPU и представлены на задней панели тремя портами Type-A (зеленые) и одним портом Type-C;

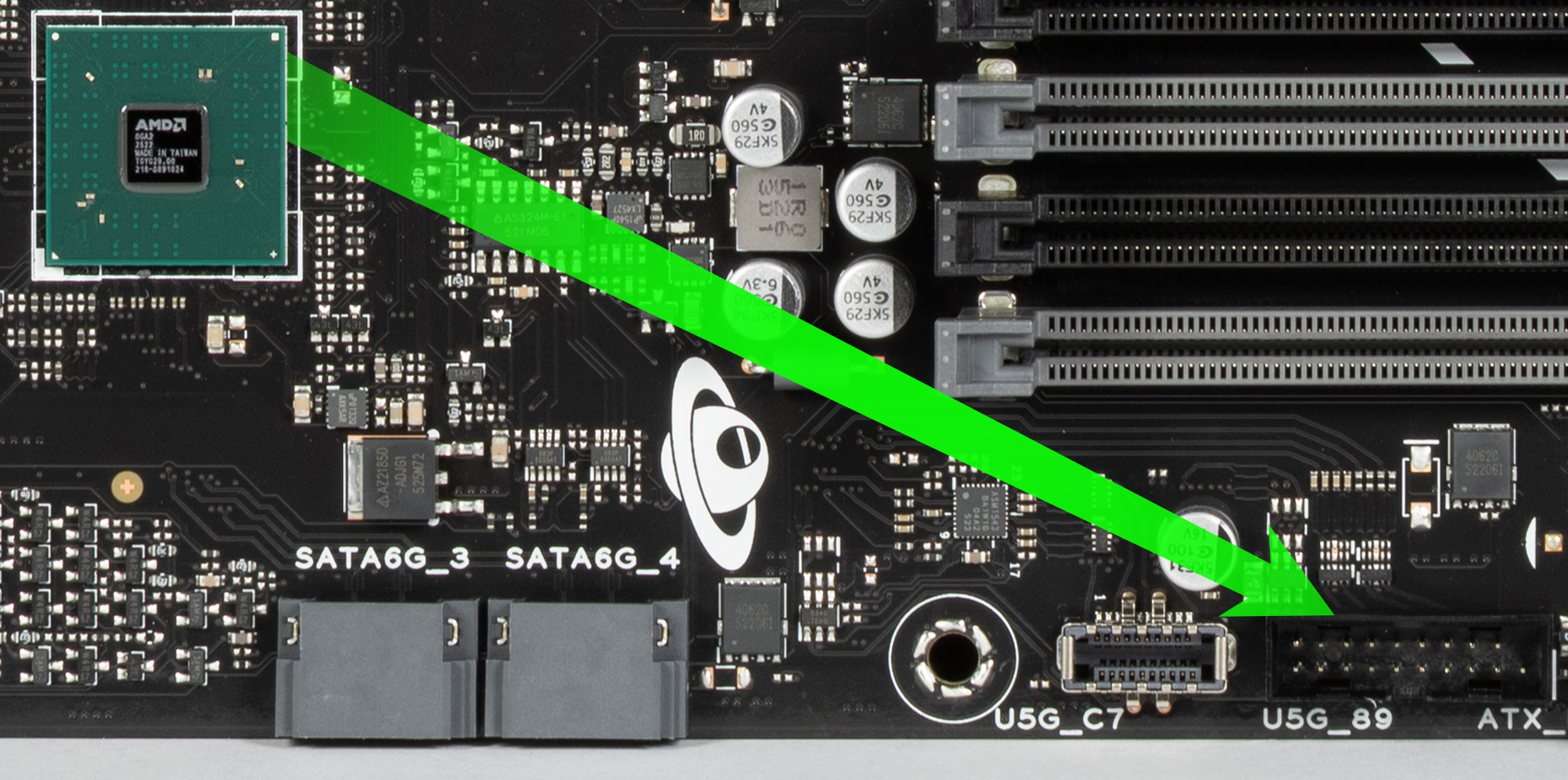

- 5 портов USB 3.2 Gen1: все реализованы через B850 и 2 представлены внутренним разъемом на материнской плате на 2 порта, еще 2 представлены на задней панели 2 портами Type-A (синие) и 1 представлен внутренним портом Type-C
для подключения к соответствующему разъему на передней панели корпуса;

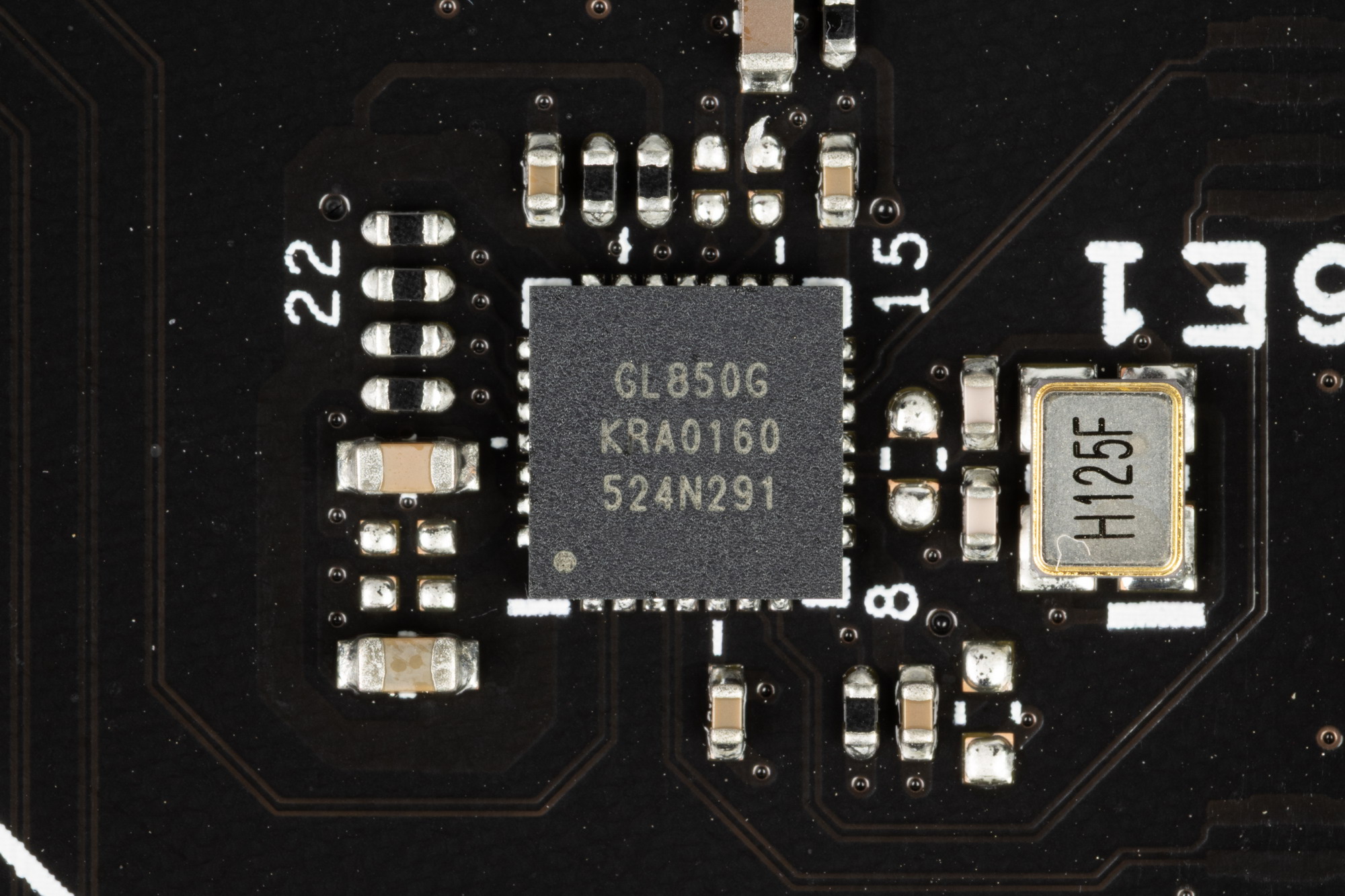

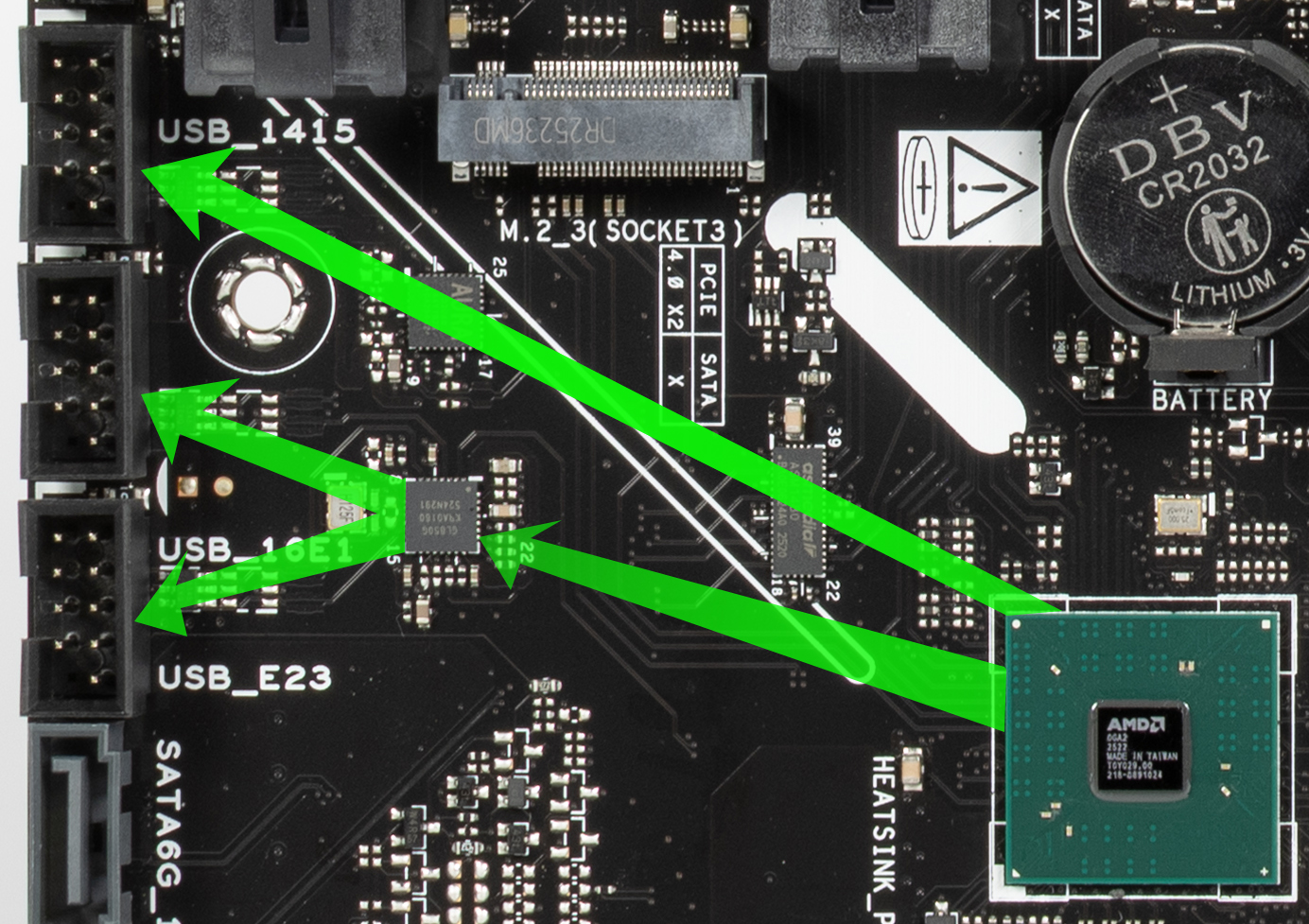

- 8 портов USB 2.0/1.1: 4 реализованы через контроллер Genesys Logic GL850G (на него потрачена 1 линия USB 2.0 от CPU) и представлены двумя внутренними разъемами
(каждый на 2 порта), еще 4 реализованы через B850 и два из них также представлены внутренним разъемом на 2 порта, оставшиеся 2 представлены портами Type-A на задней панели (черные).
Итак, у нас 2 контроллера используют USB линии от B850:

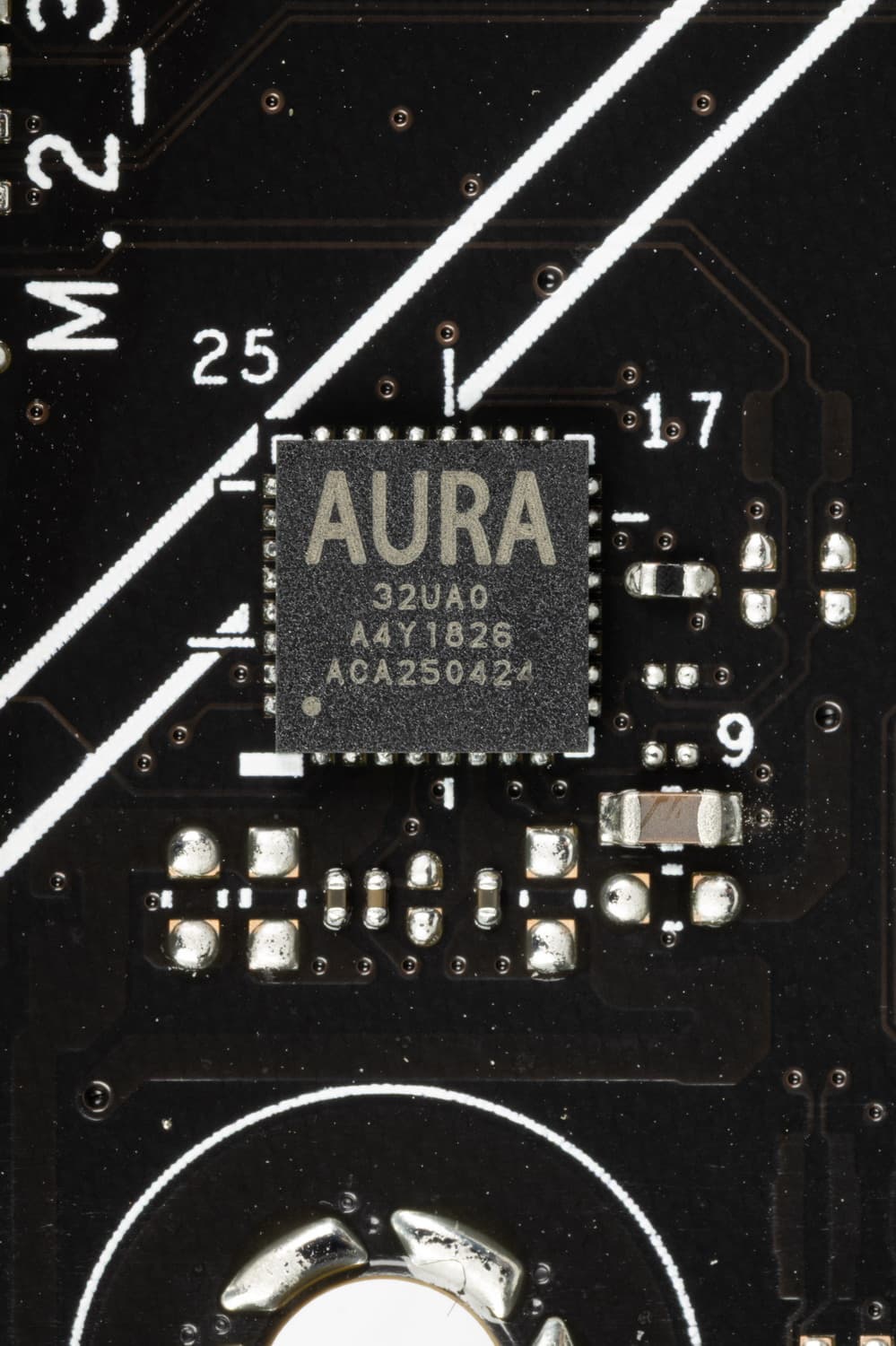

- Asus Aura Sync (контроллер подсветки) (1 линия USB 2.0);
- Bluetooth (беспроводной контроллер MT7922) (1 линия USB 2.0).
И 1 контроллер использует USB линии от CPU:
- Genesys Logic GL850G (хаб 4х портов USB 2.0) (1 линия USB 2.0);
Таким образом, через чипсет B850 реализовано высокоскоростных портов USB:
- + 0 выделенных USB 3.2 Gen2x2;
- + 0 выделенных USB 3.2 Gen2;
- + 5 выделенных USB 3.2 Gen1;
= 5 высокоскоростных портов и 6 USB 2.0 портов (4 выделенных и 2 линии на поддержку контроллеров).
Плюс 12 линий PCIe, выделенные на поддержку иной периферии. Итого, у B850 в данном случае реализовано 17 высокоскоростных портов.

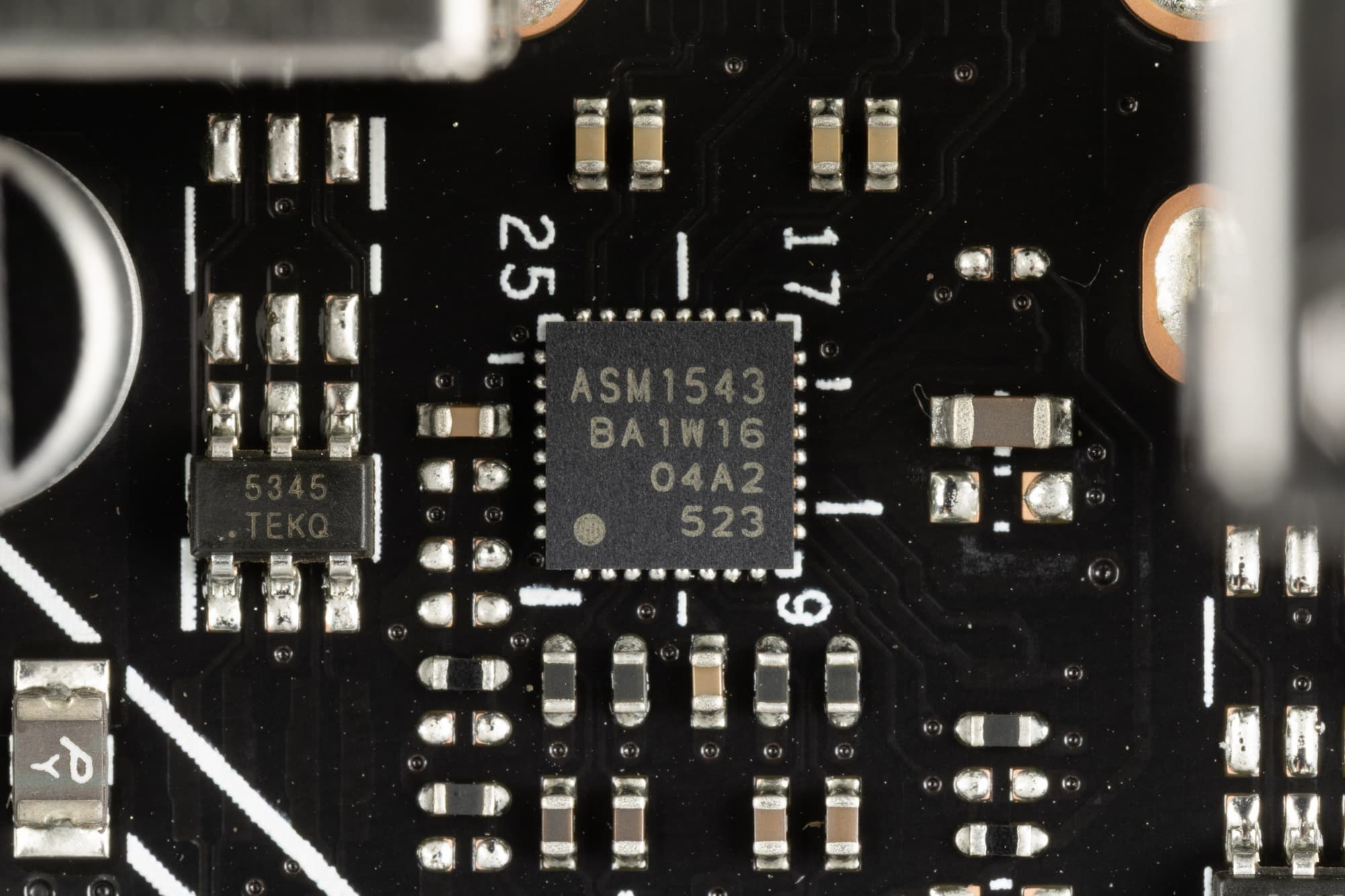

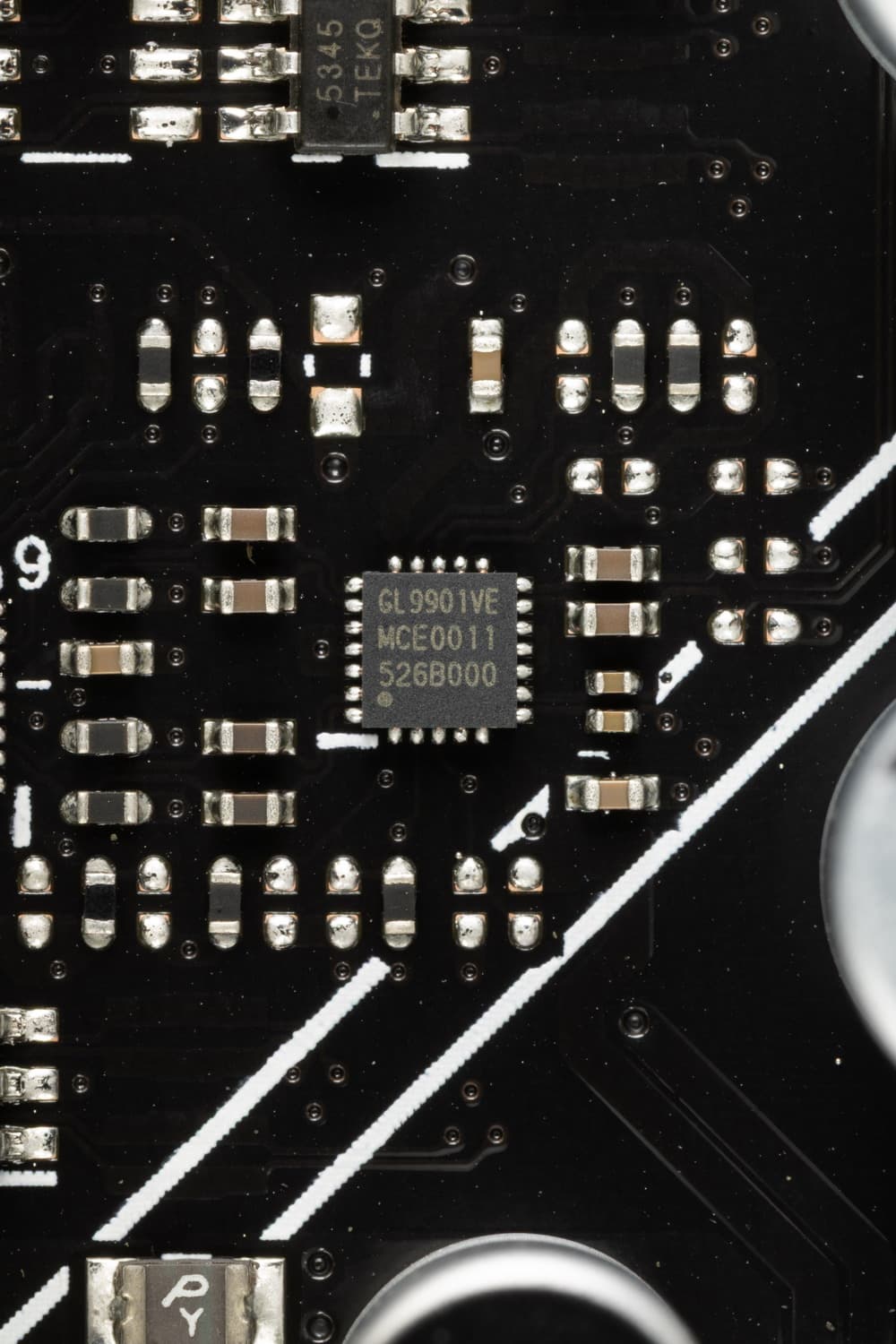

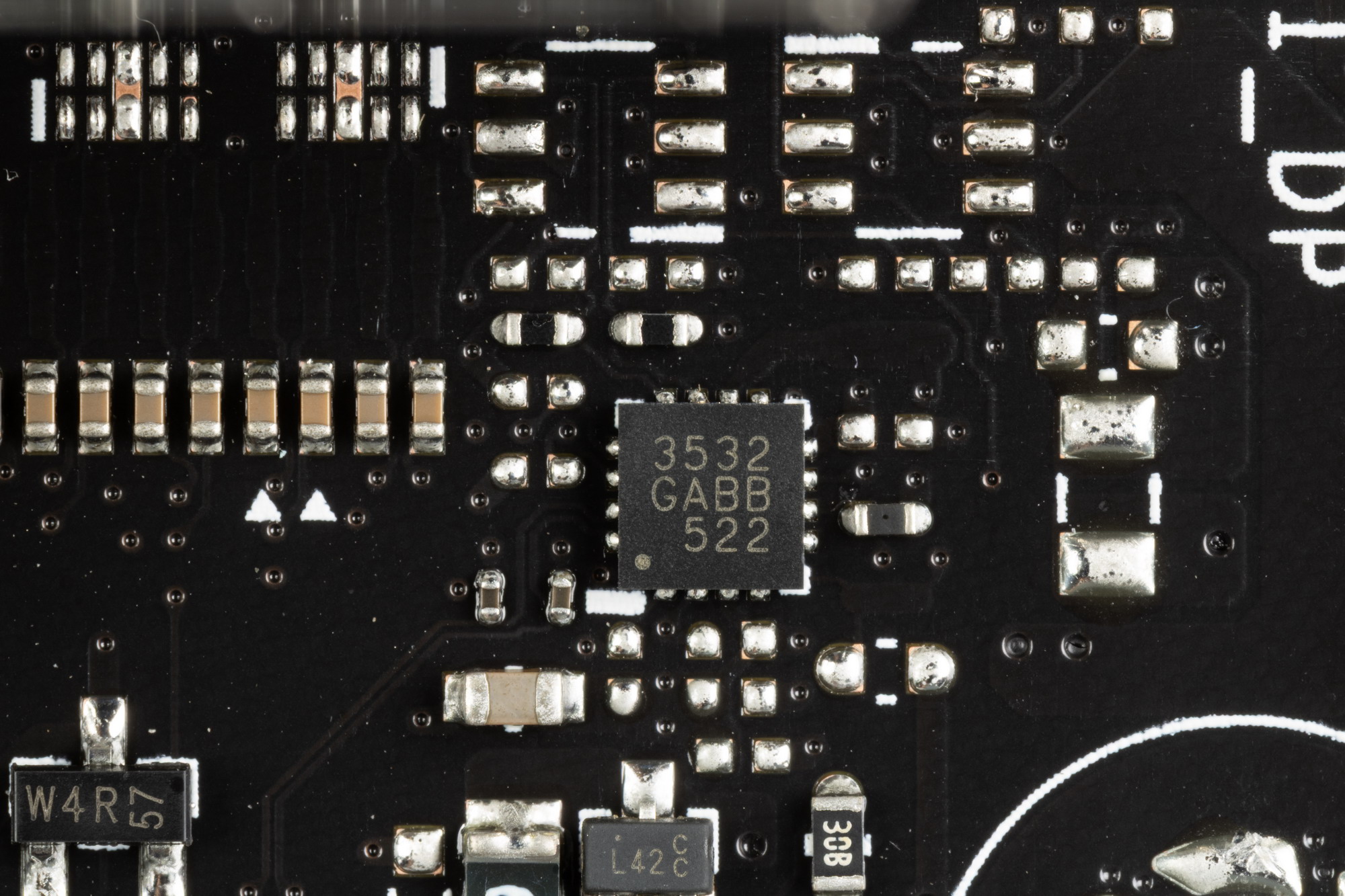

Все USB 3.2 Gen1/2 порты оснащены ре-драйверами.
Теперь о сетевых делах.

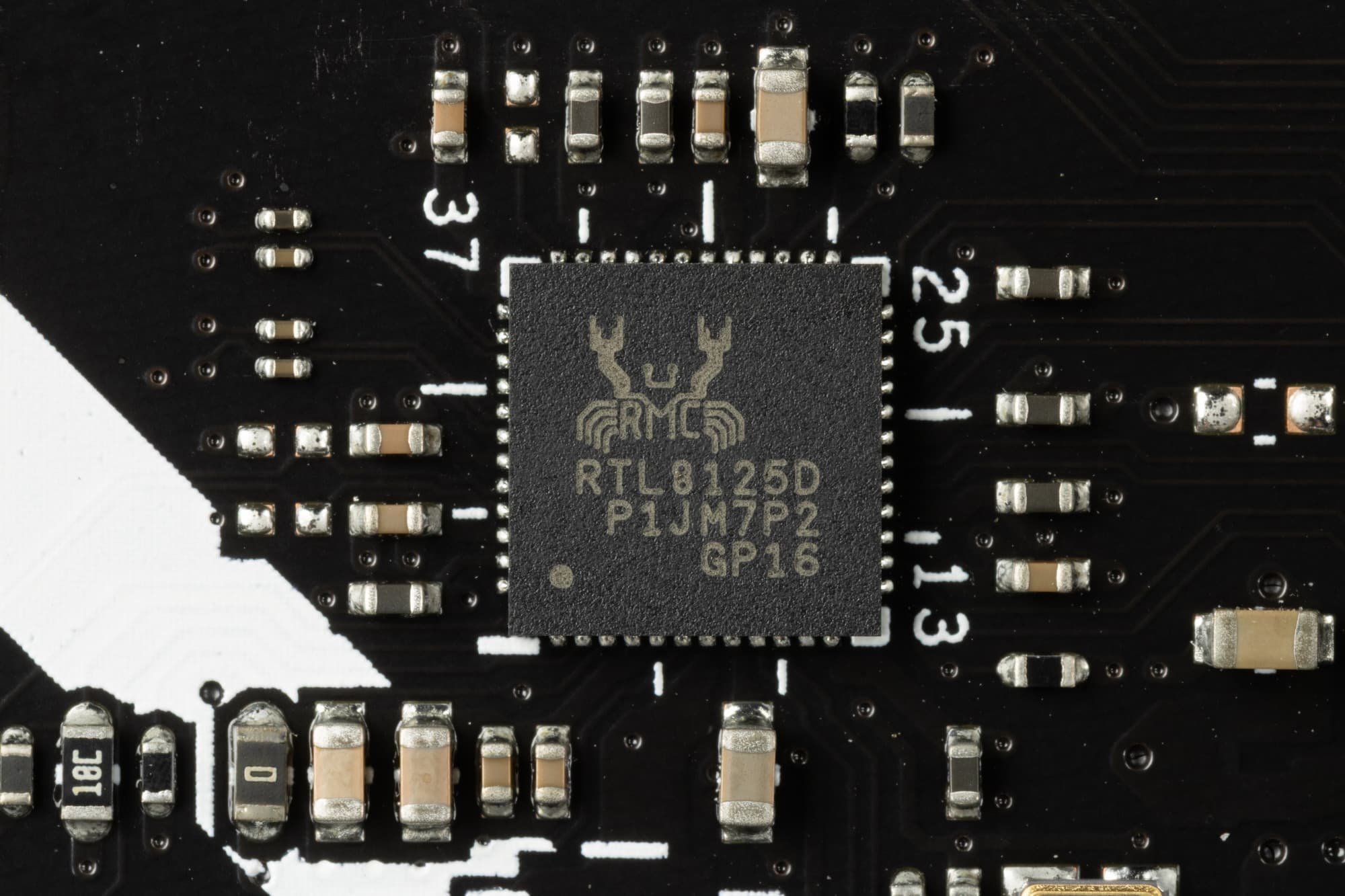

Материнская плата оснащена средствами связи очень хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

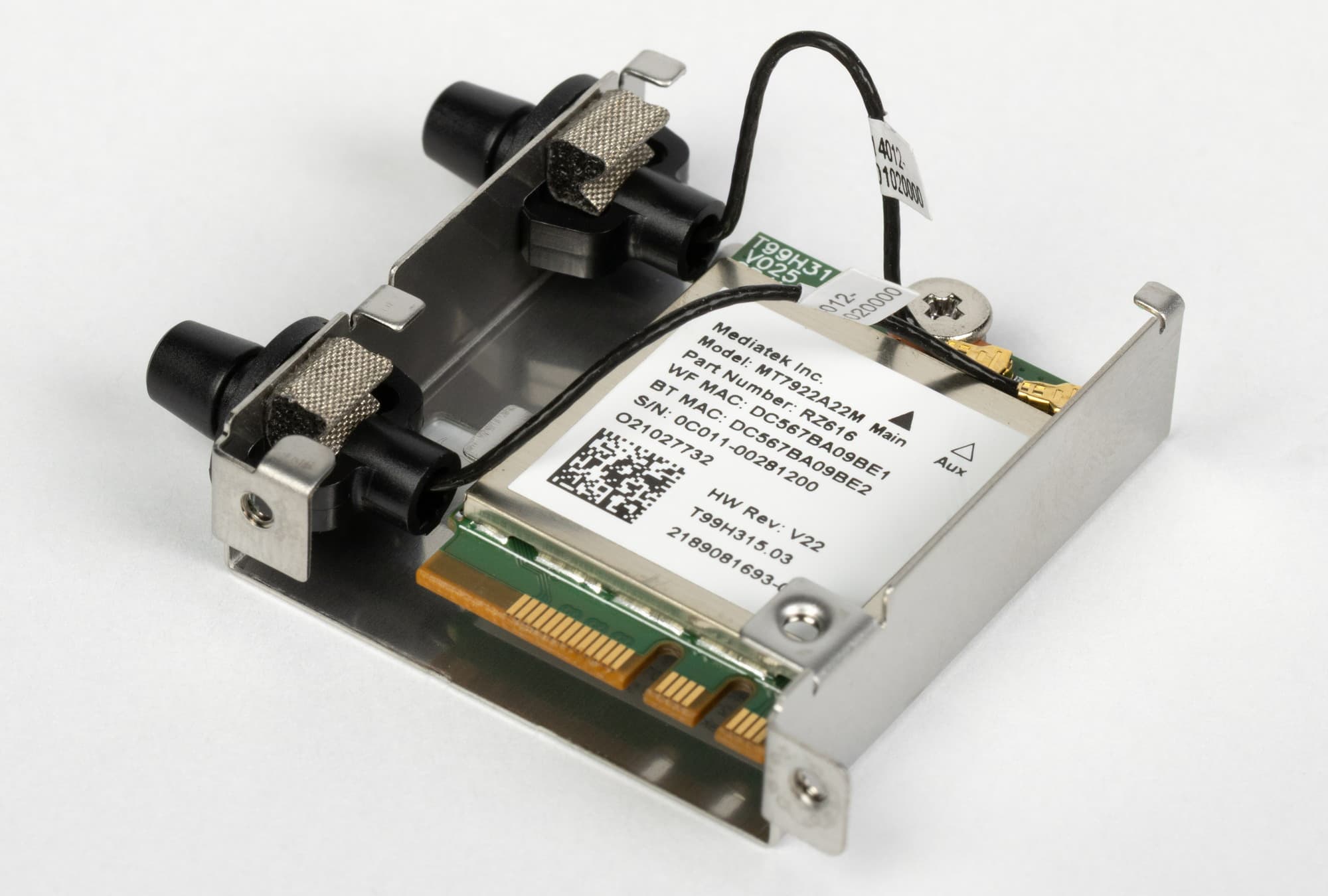

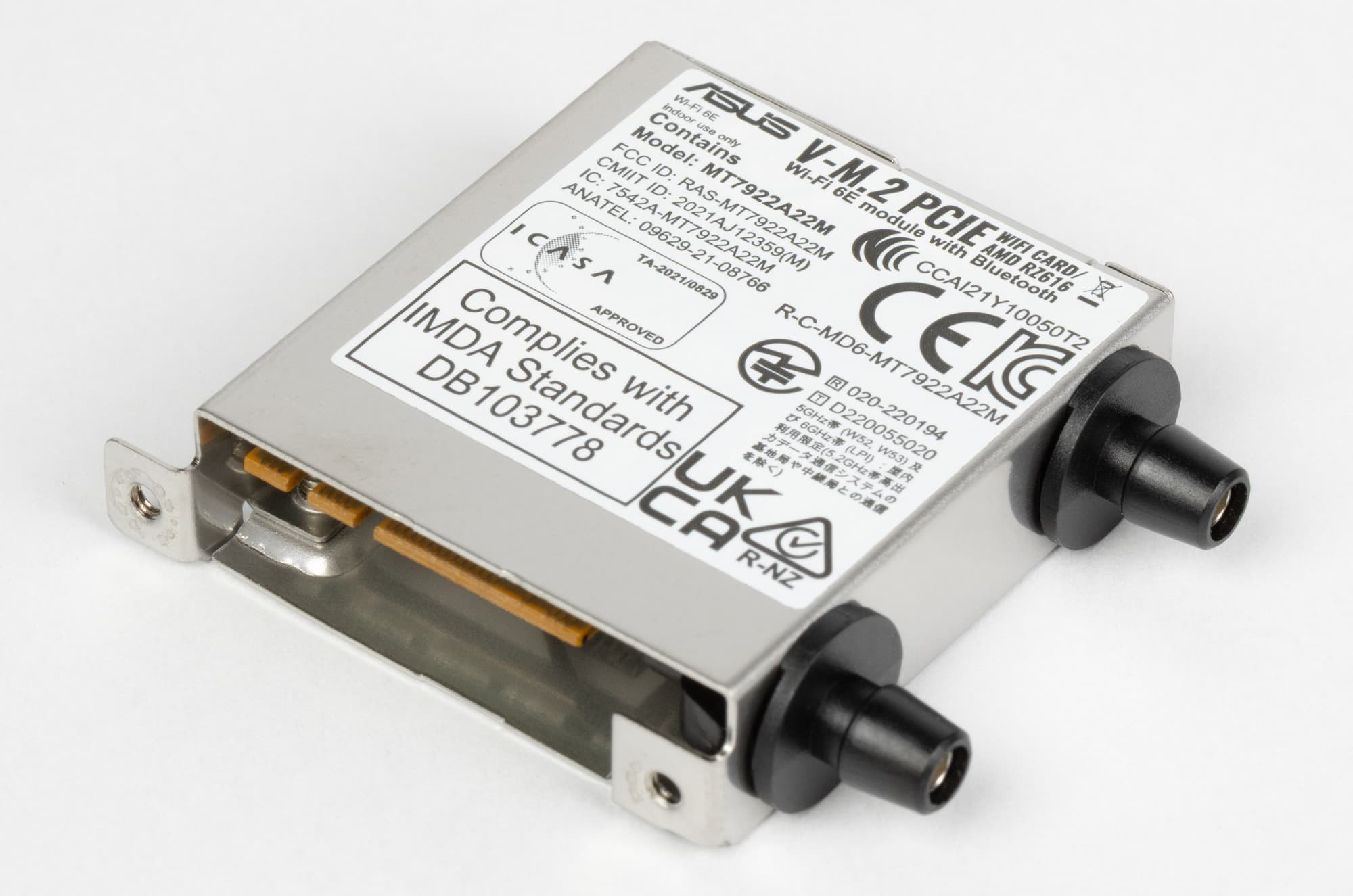

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7922, через который реализованы Wi-Fi 6E (802.11a/b/g/n/ac/ax) и Bluetooth 5.3. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

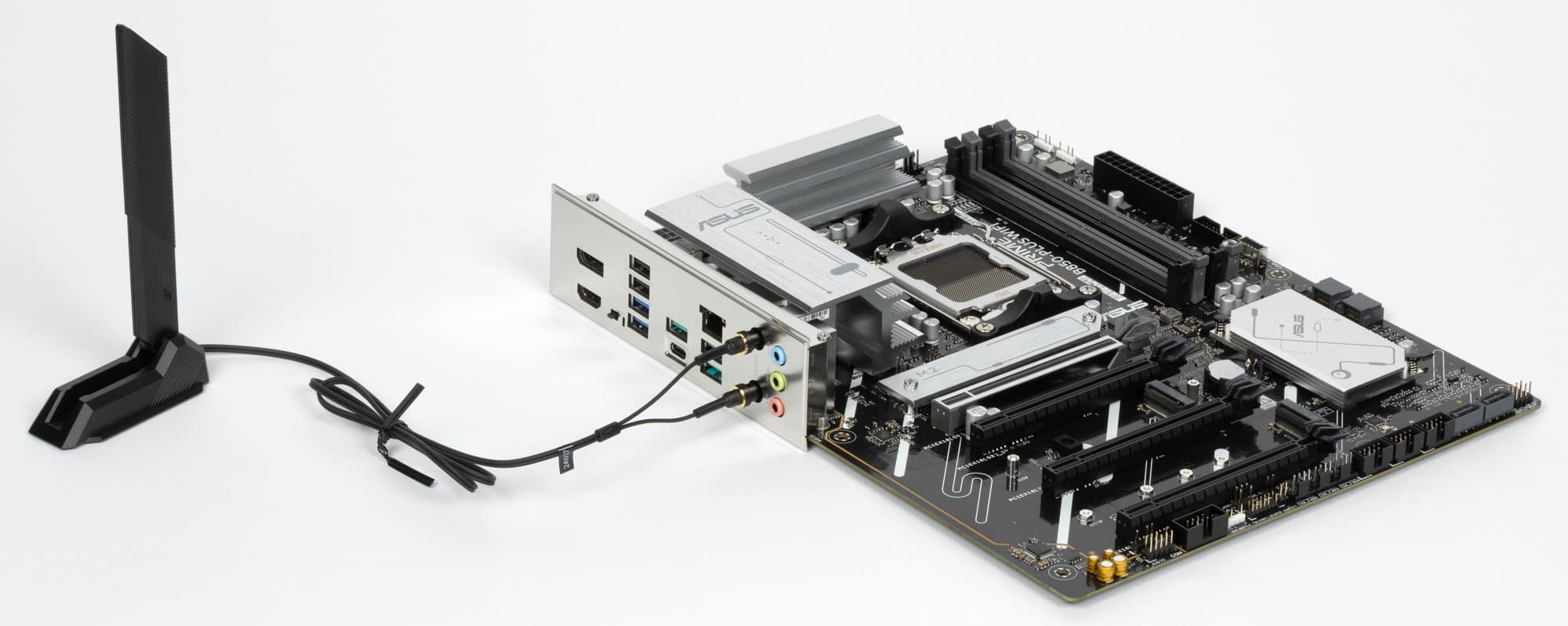

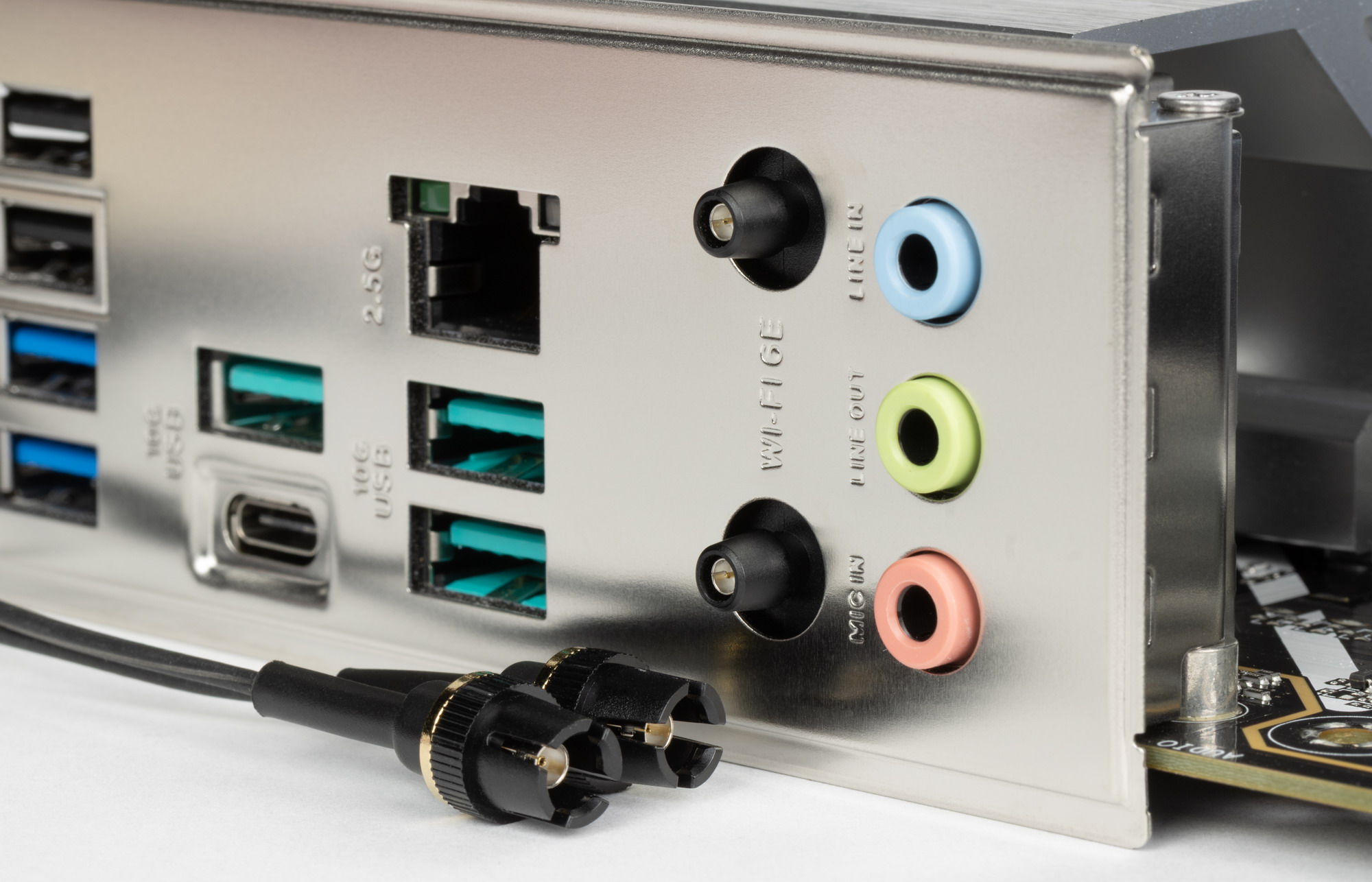

Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками.
Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

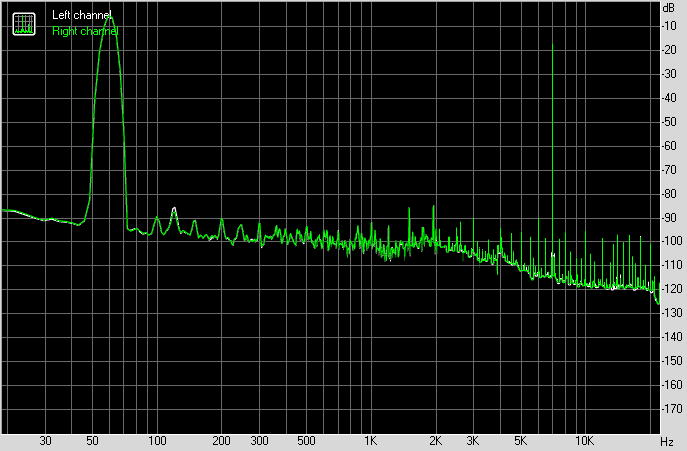

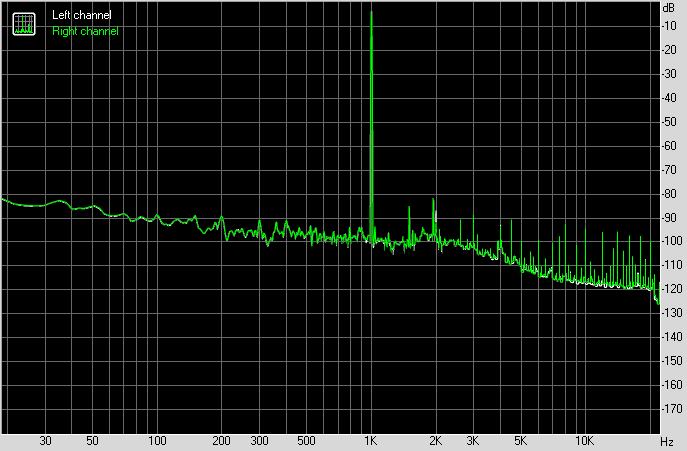

Аудиоподсистема

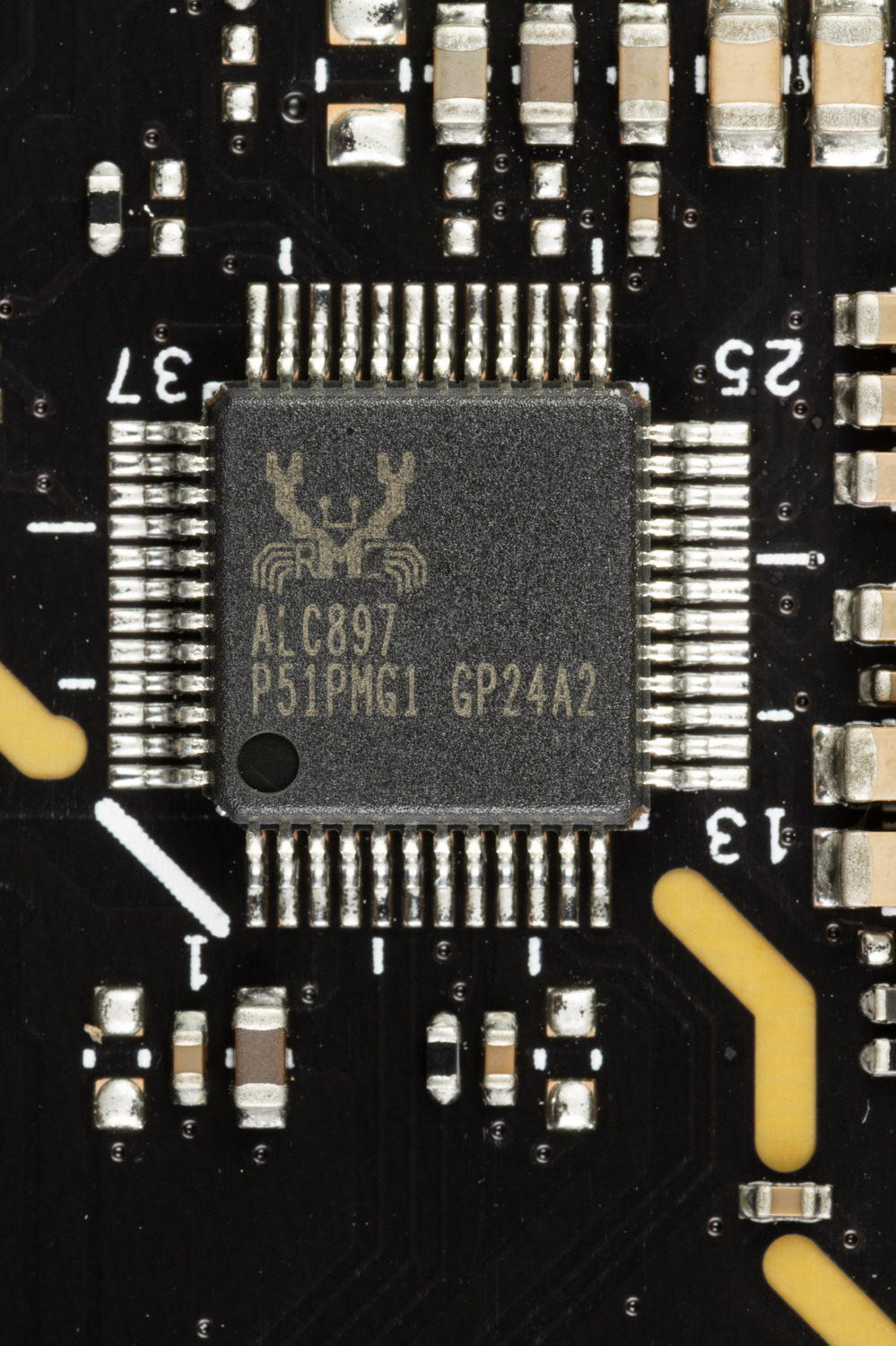

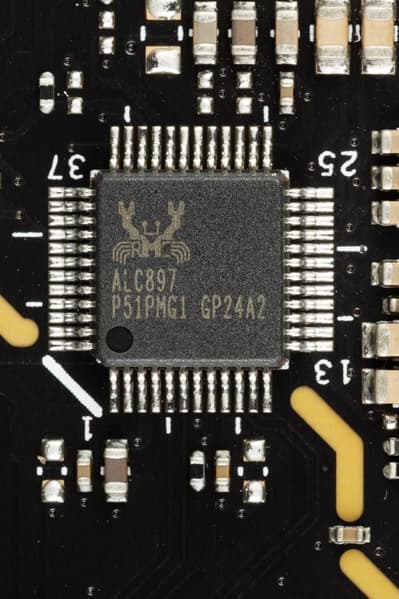

Плата оснащена звуковым кодеком Realtek ALC897, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.
В схеме нет ни ЦАП, ни операционного усилителя.
В аудиоцепях платы применяются «аудиофильские» конденсаторы.

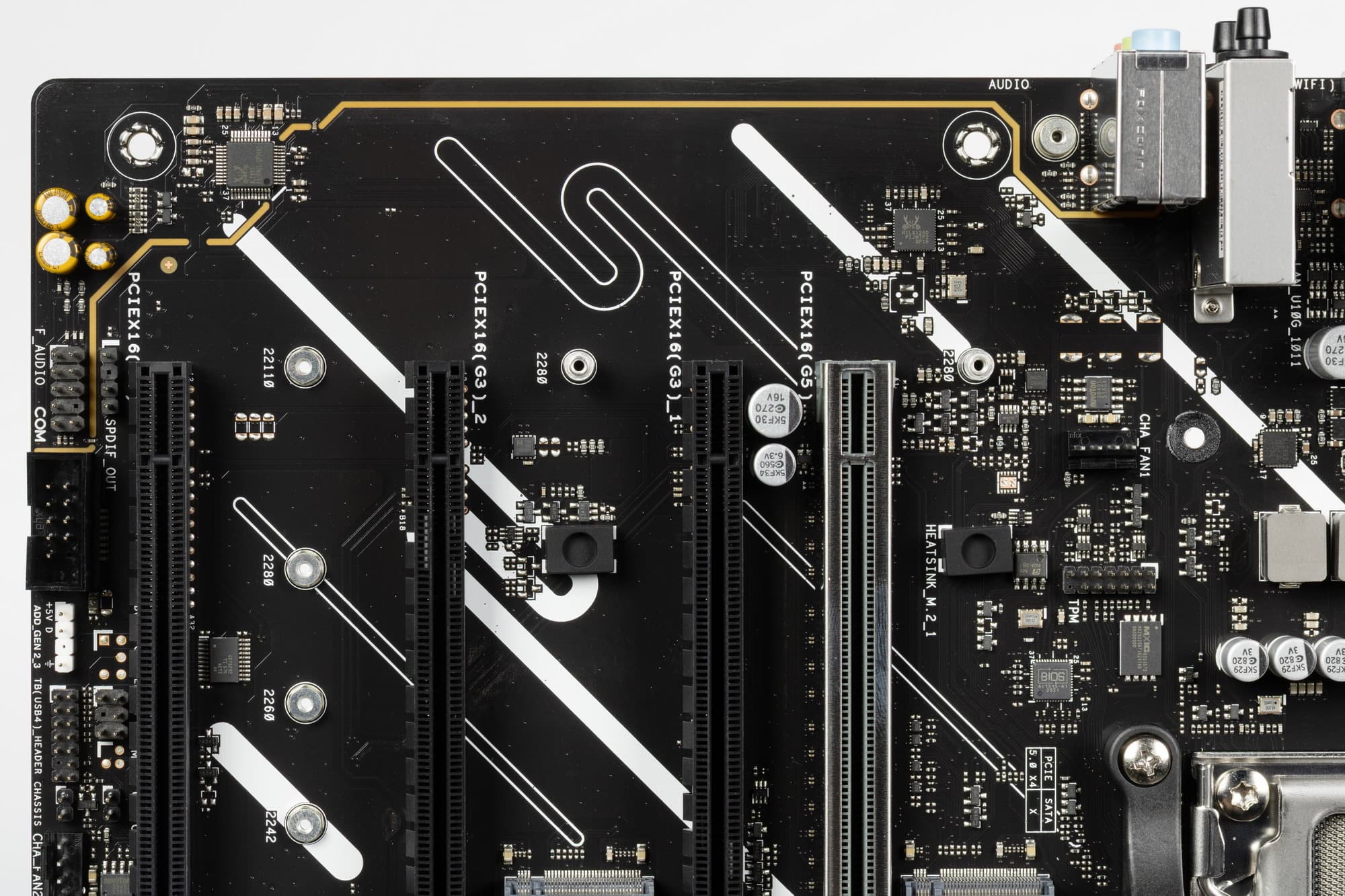

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Организация схемы 7.1 осуществляется с помощью дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем).

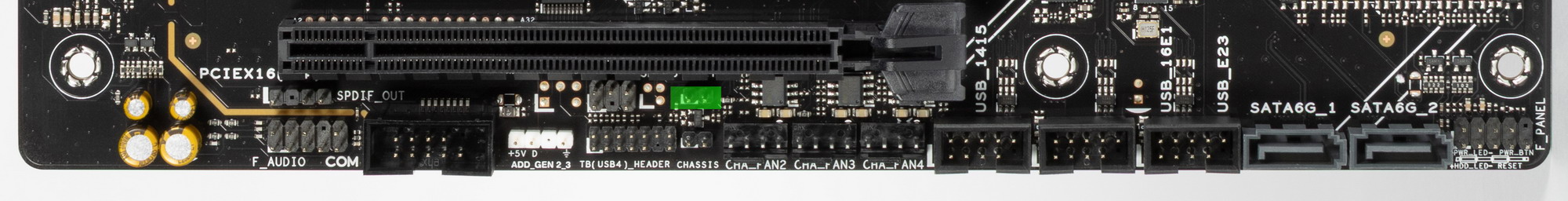

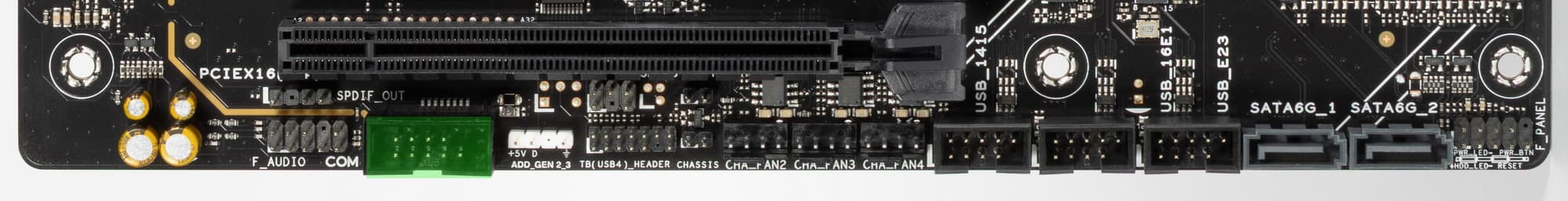

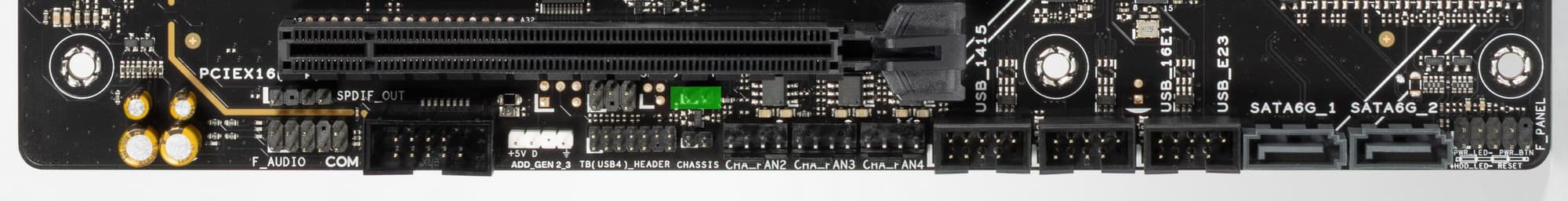

На плате имеется внутренний разъем S/PDIF.

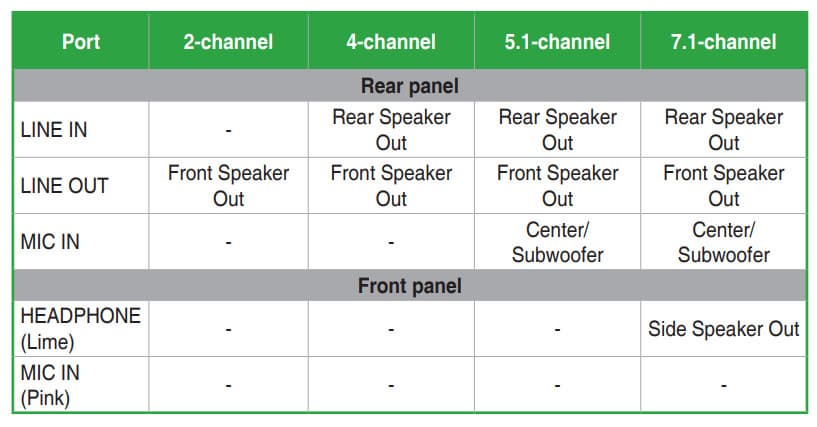

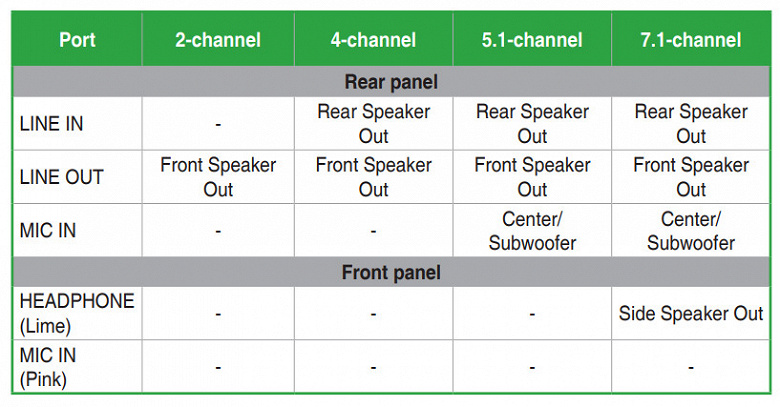

Через него также можно осуществлять схемы вывода 5.1 и 7.1.
Питание, охлаждение

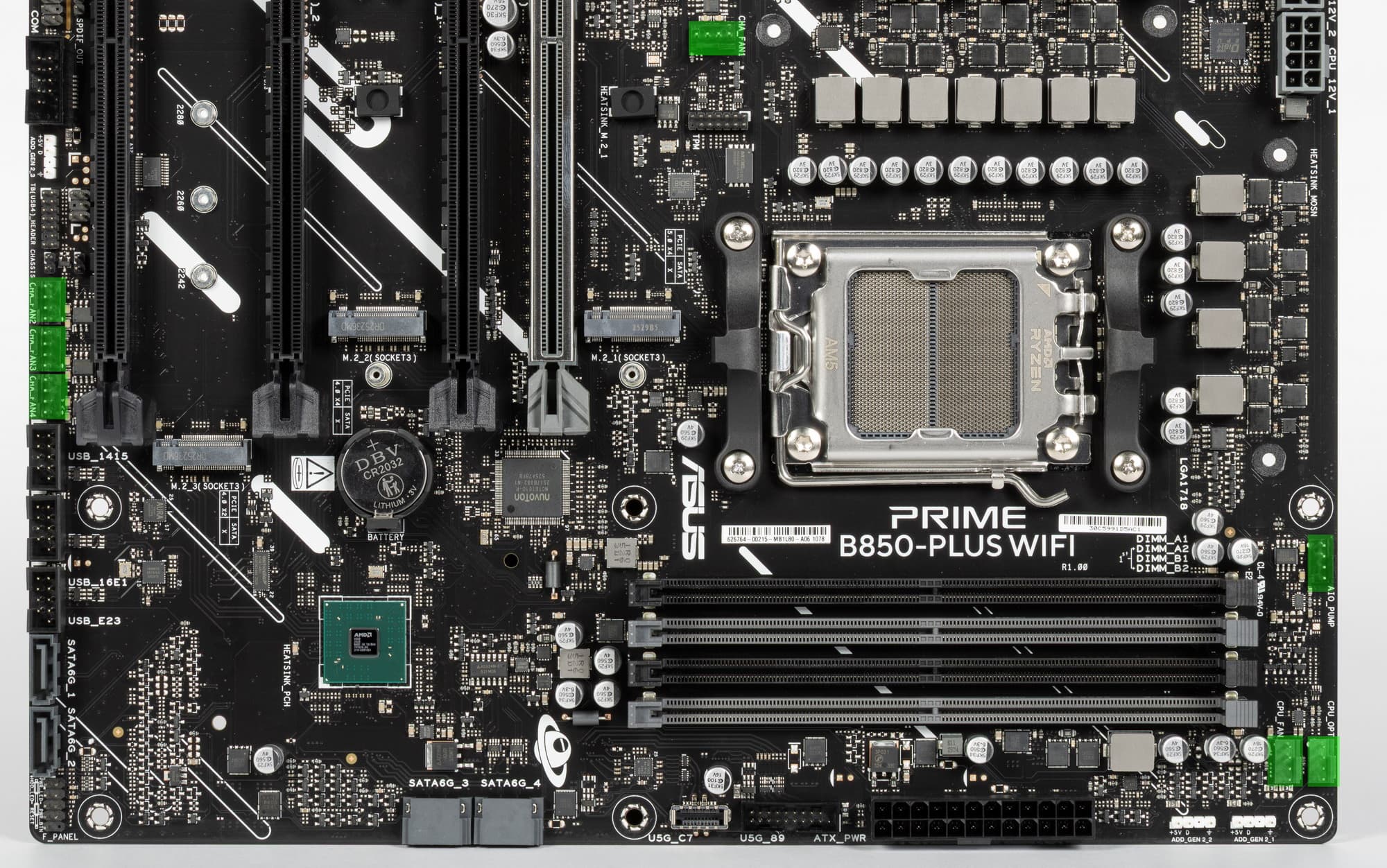

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще один 8-контактный и один 4-контактный EPS12V.

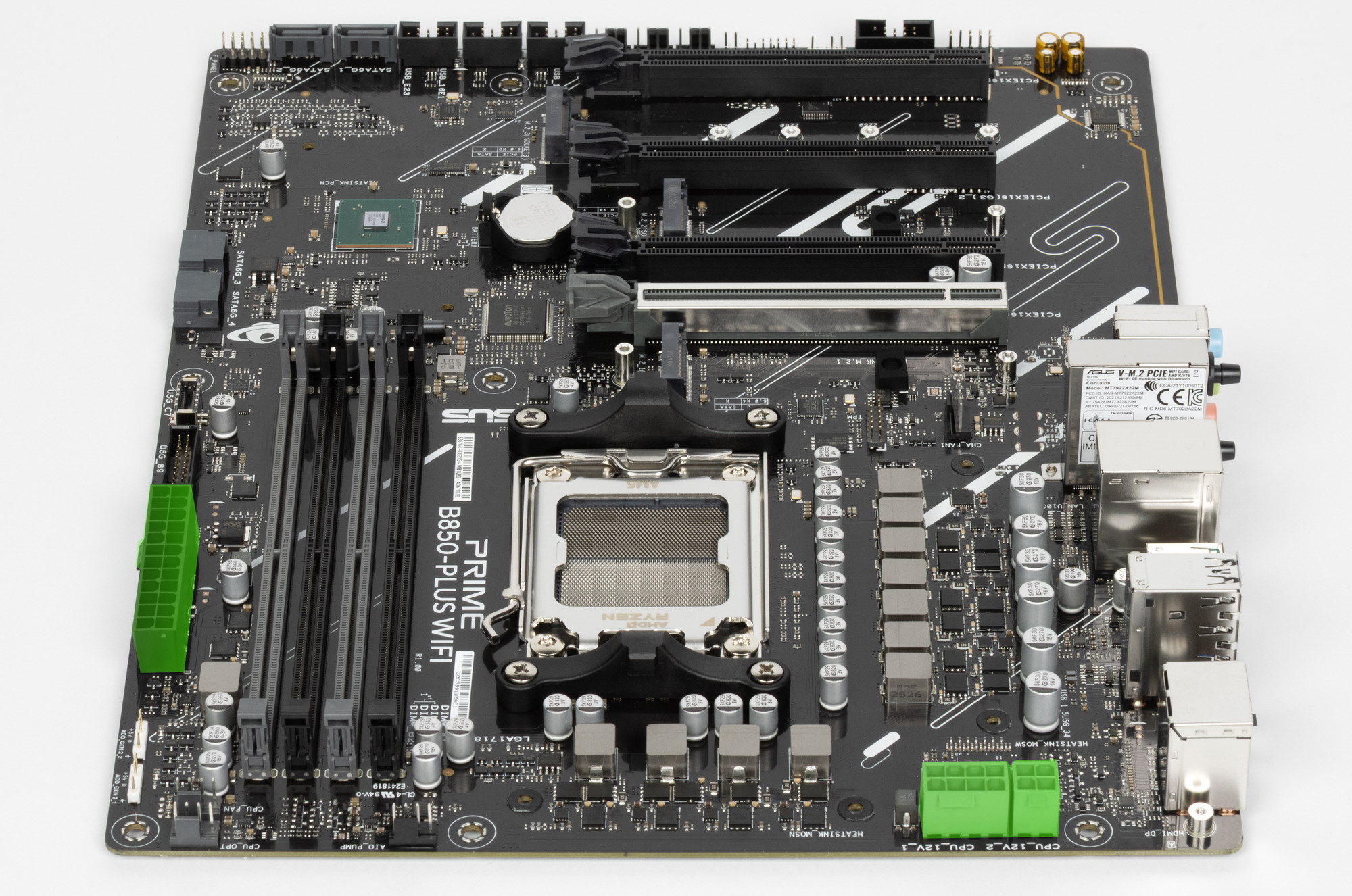

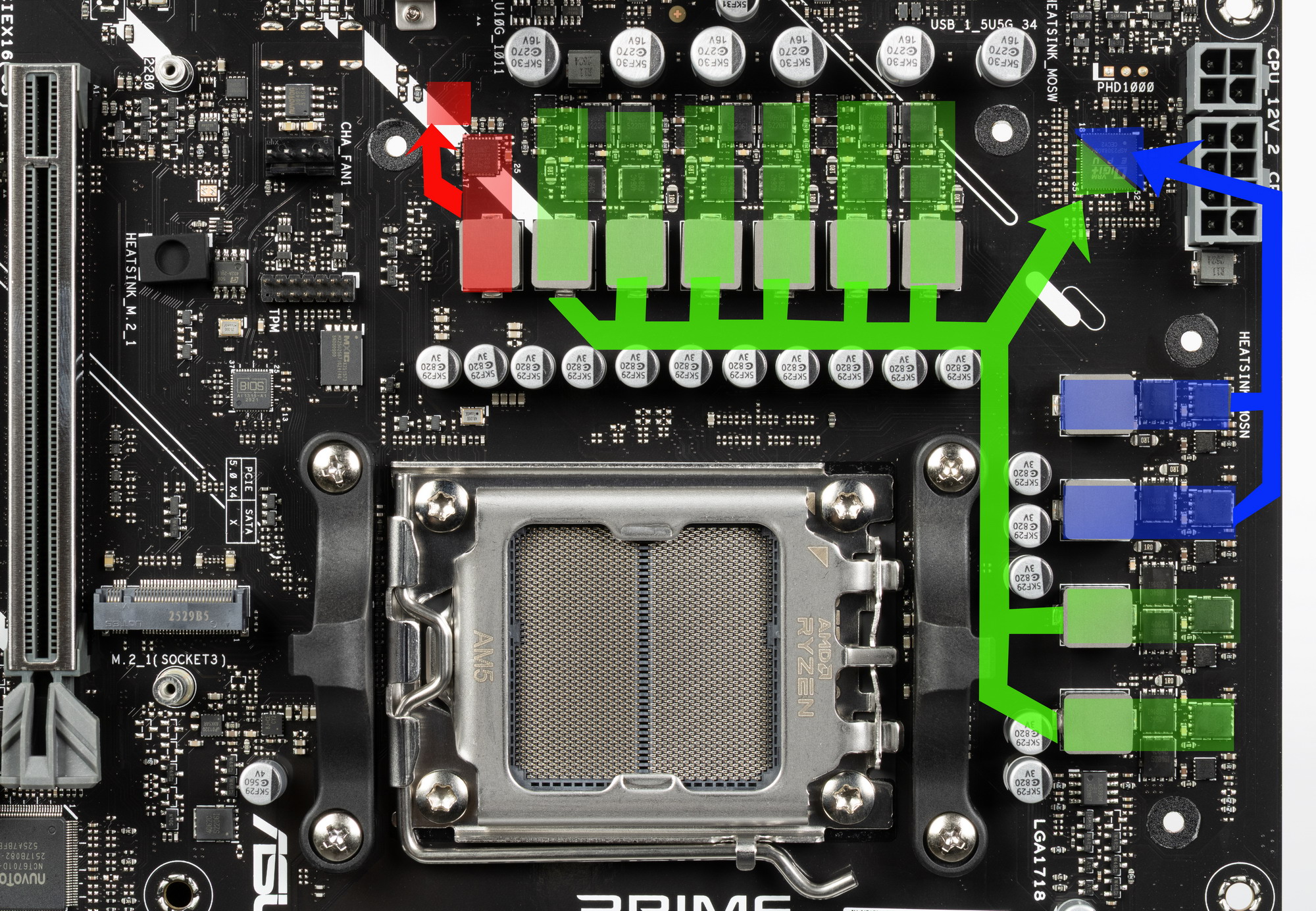

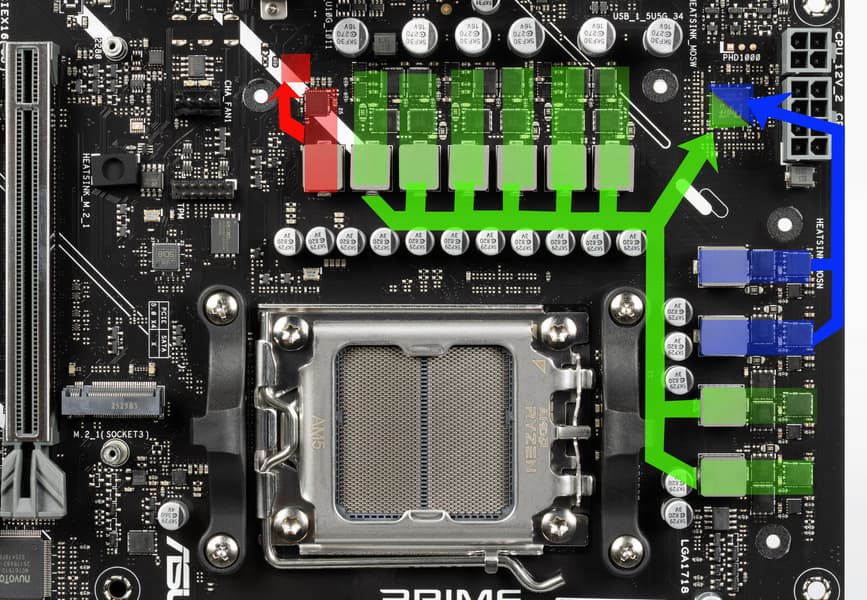

Внешне схема питания выглядит как 8+2+1: 8 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 1 фаза — VDD_MISC (вывод встроенной графики).
Канал фазы VDD_MISC имеет суперферритовый дроссель и транзисторную сборку SiC629 от Vishay (до 80A).

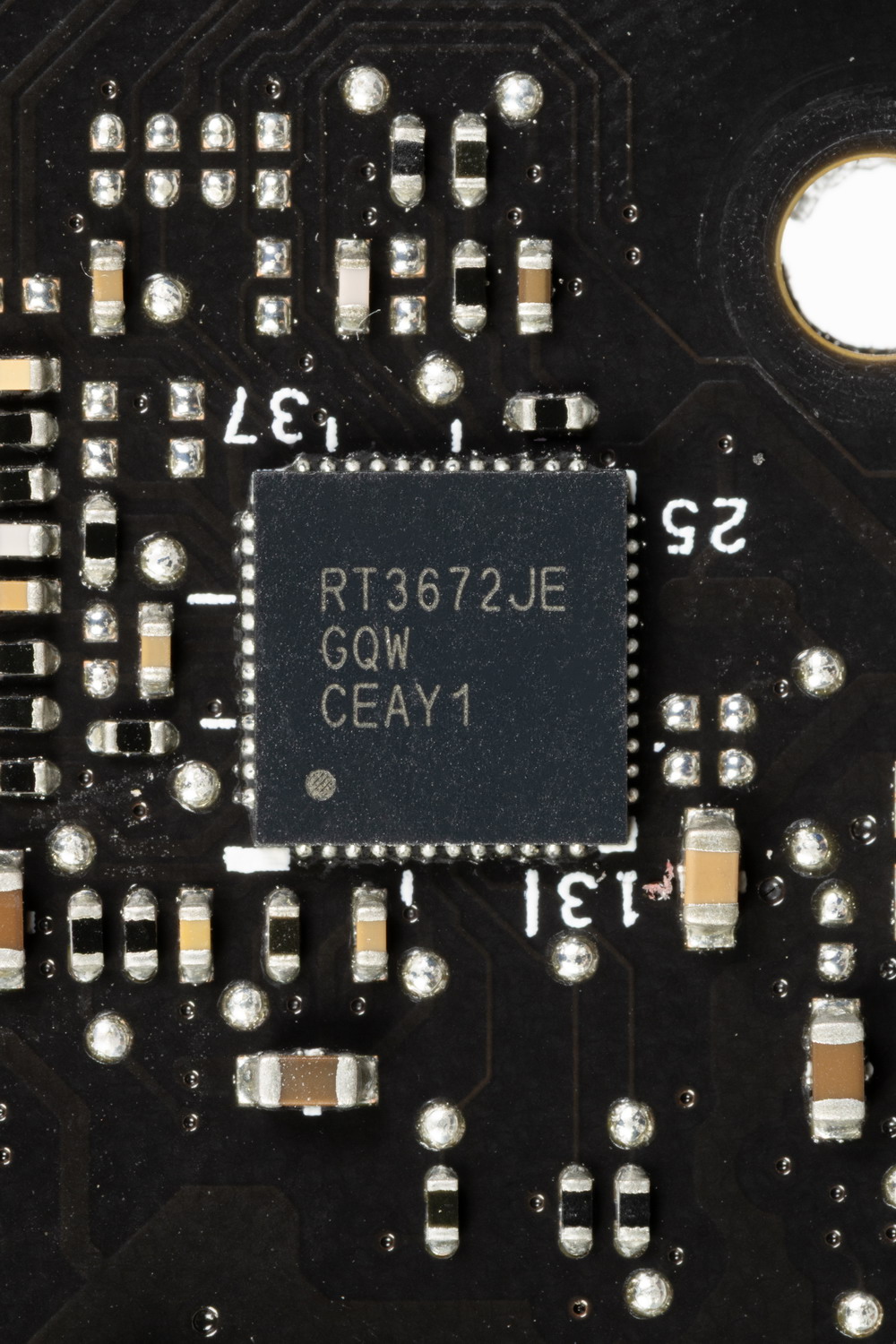

Управляет этой фазой питания интегрированной графики ШИМ-контроллер RT3672 от Richtek.

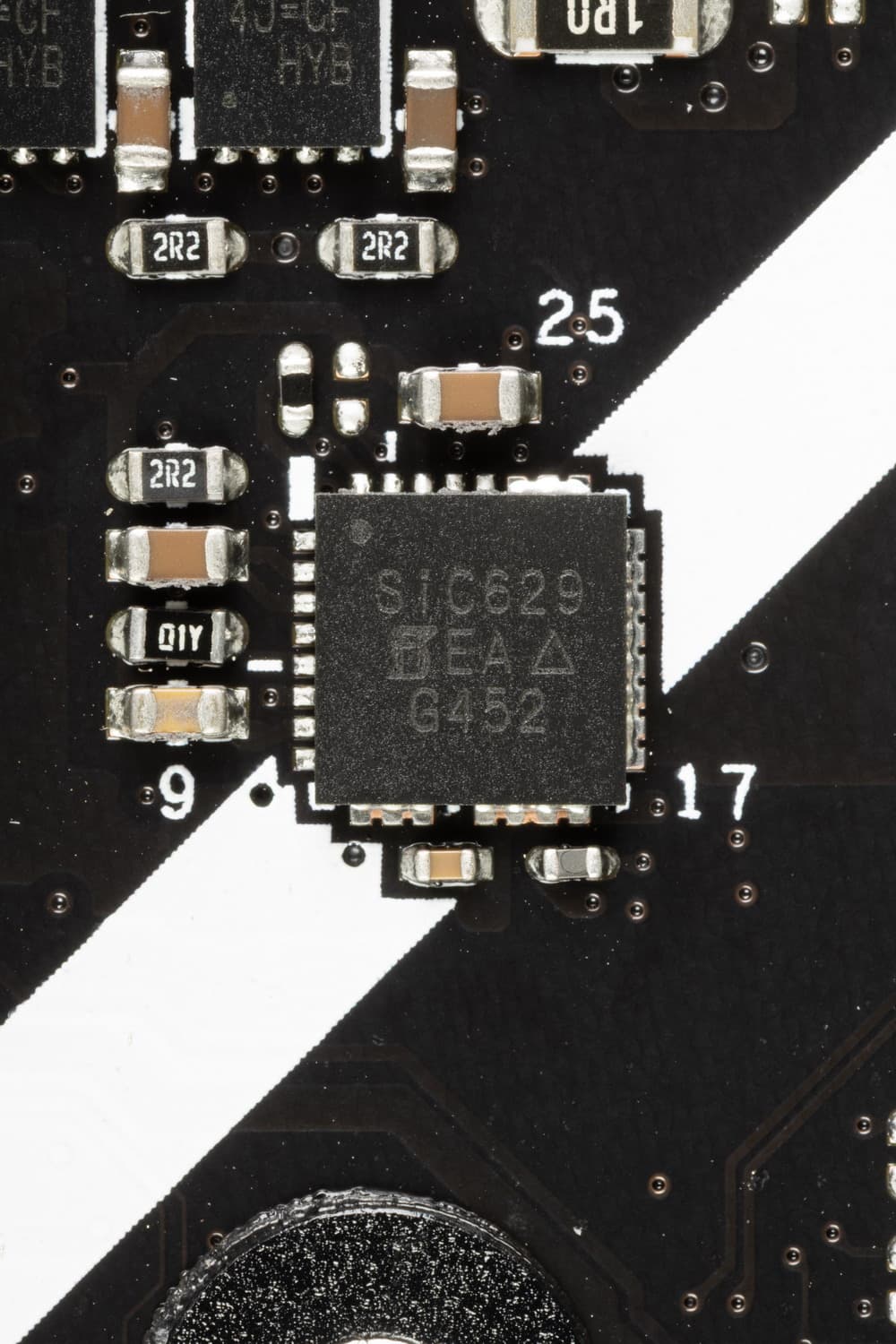

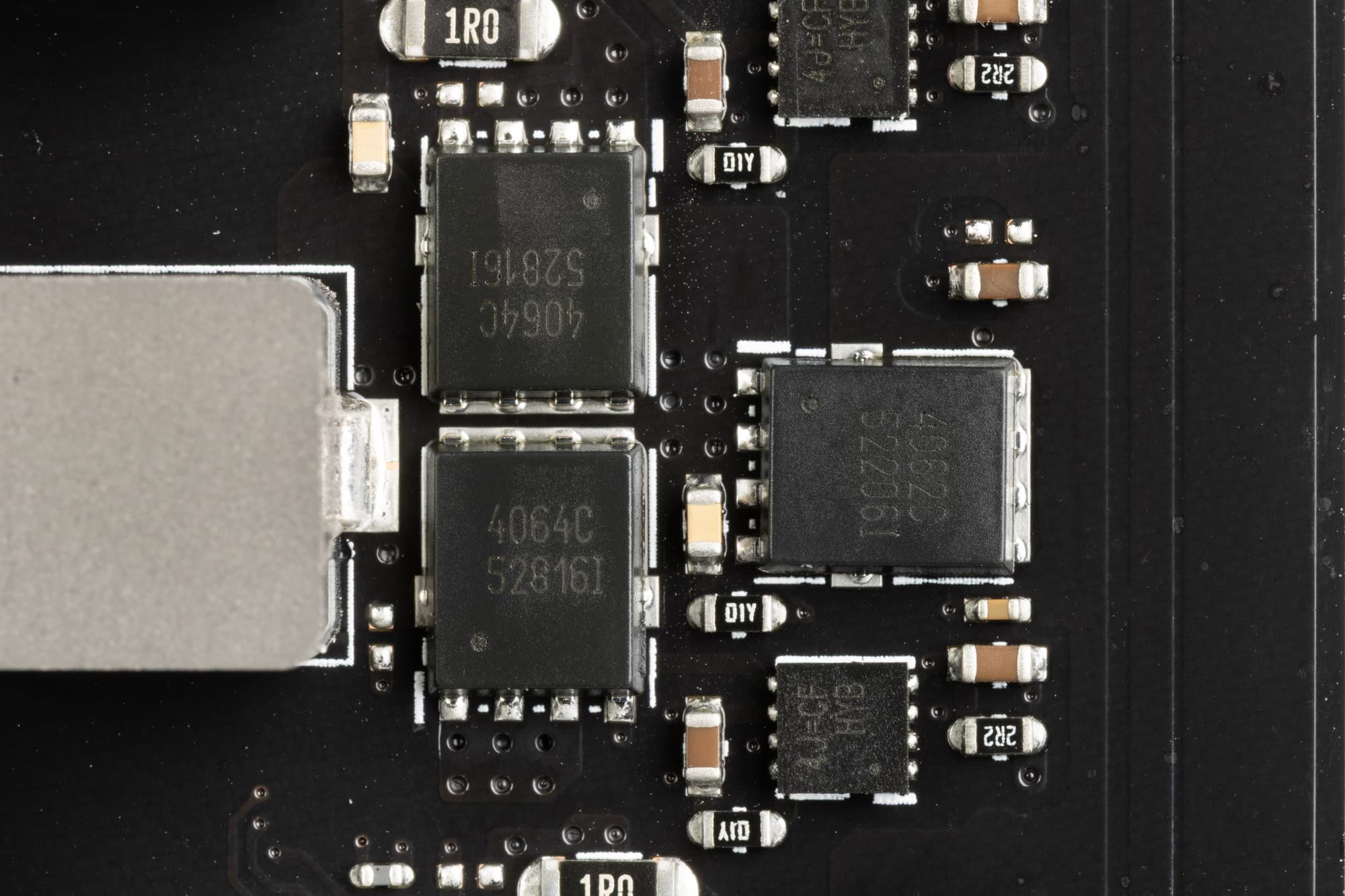

Каждый канал фаз VCore и SoC имеет по набору полевых МОП-транзисторов XP4062/4064 от XSemi (до 58А).

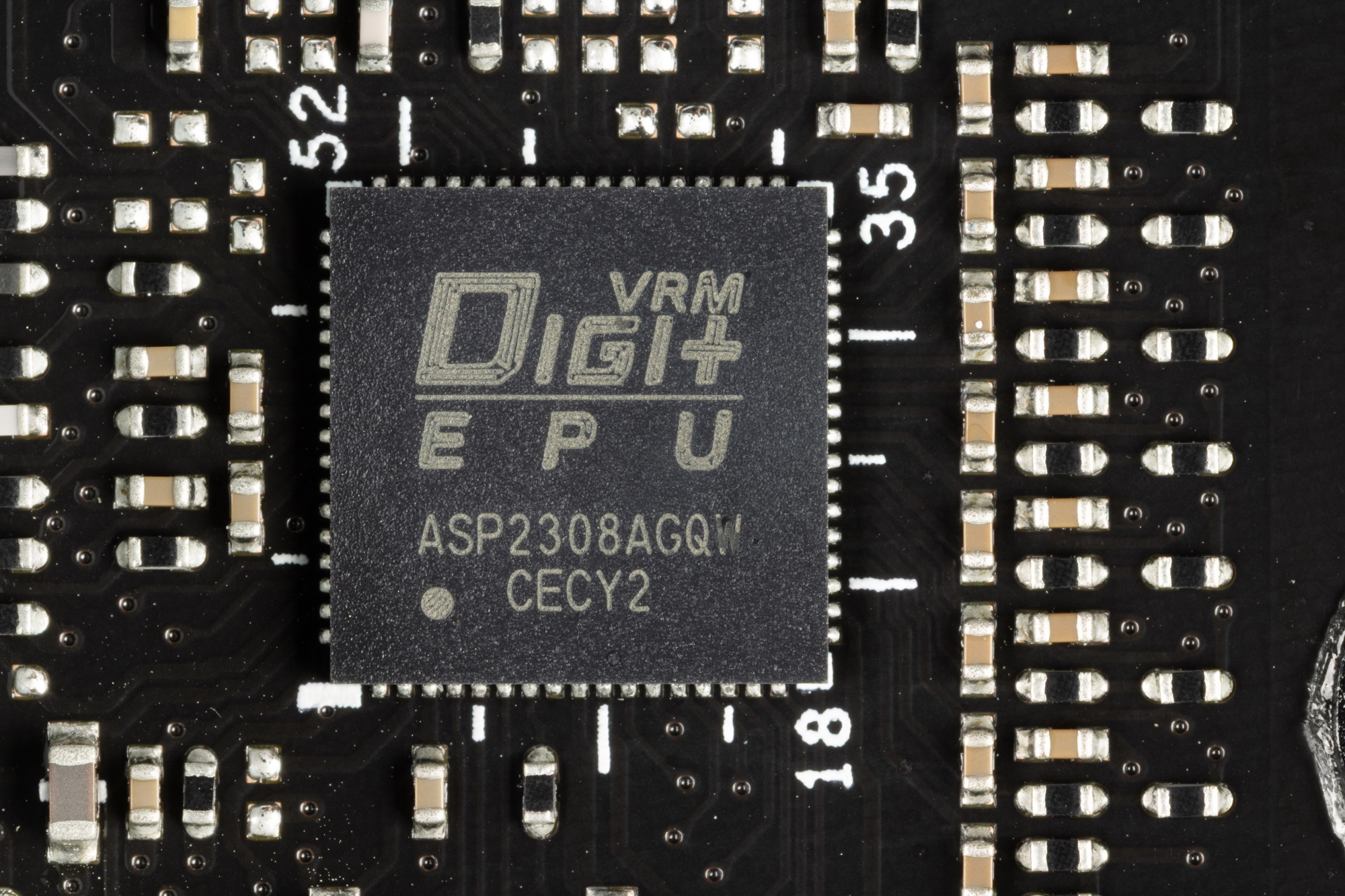

Управляет наборами фаз VCore и SoC (8+2) фирменный ШИМ-контроллер Digi+ ASP2308.
Компания не раскрывает названий реальных производителей контроллеров под своими марками.

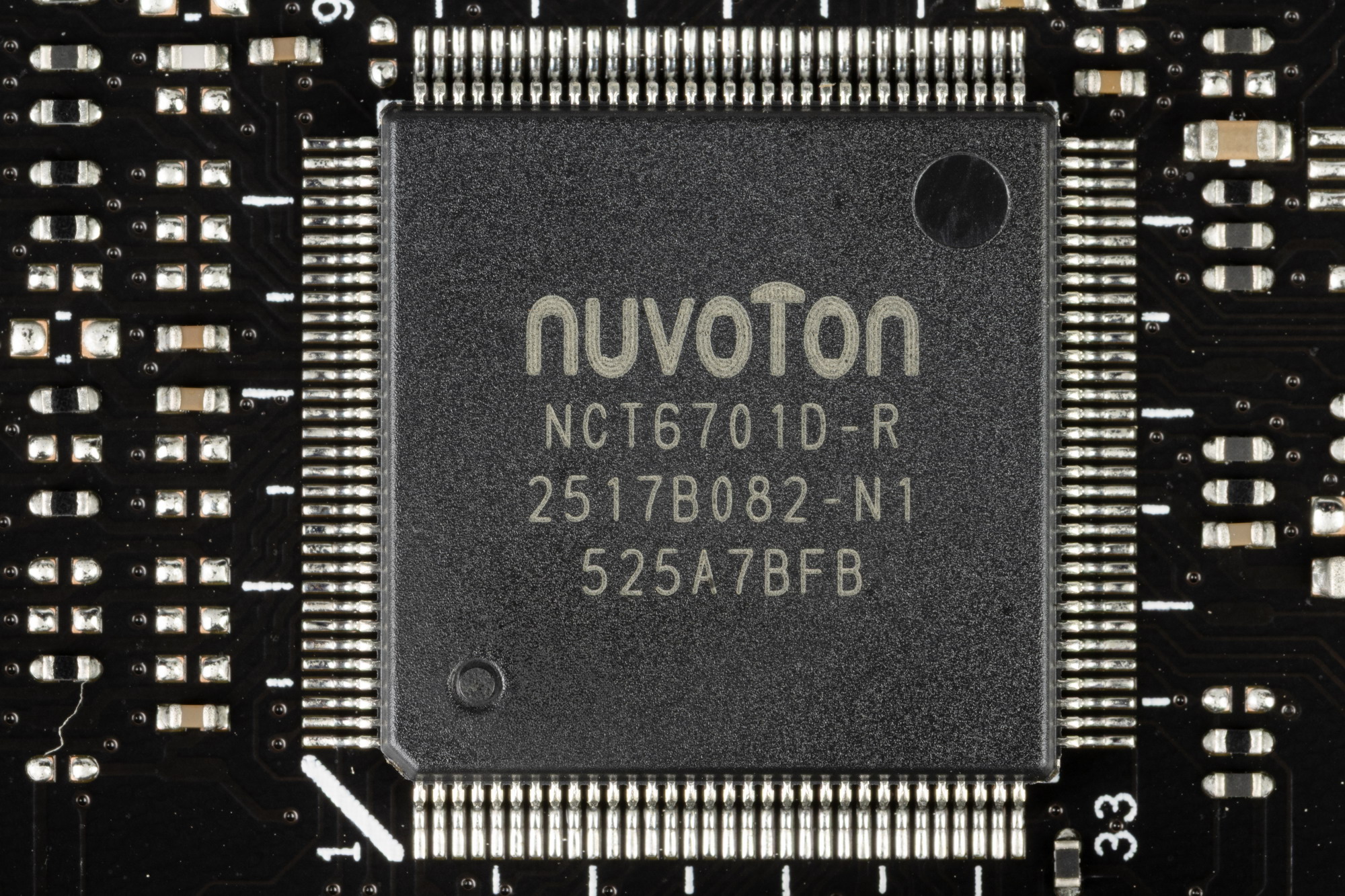

Теперь про охлаждение.

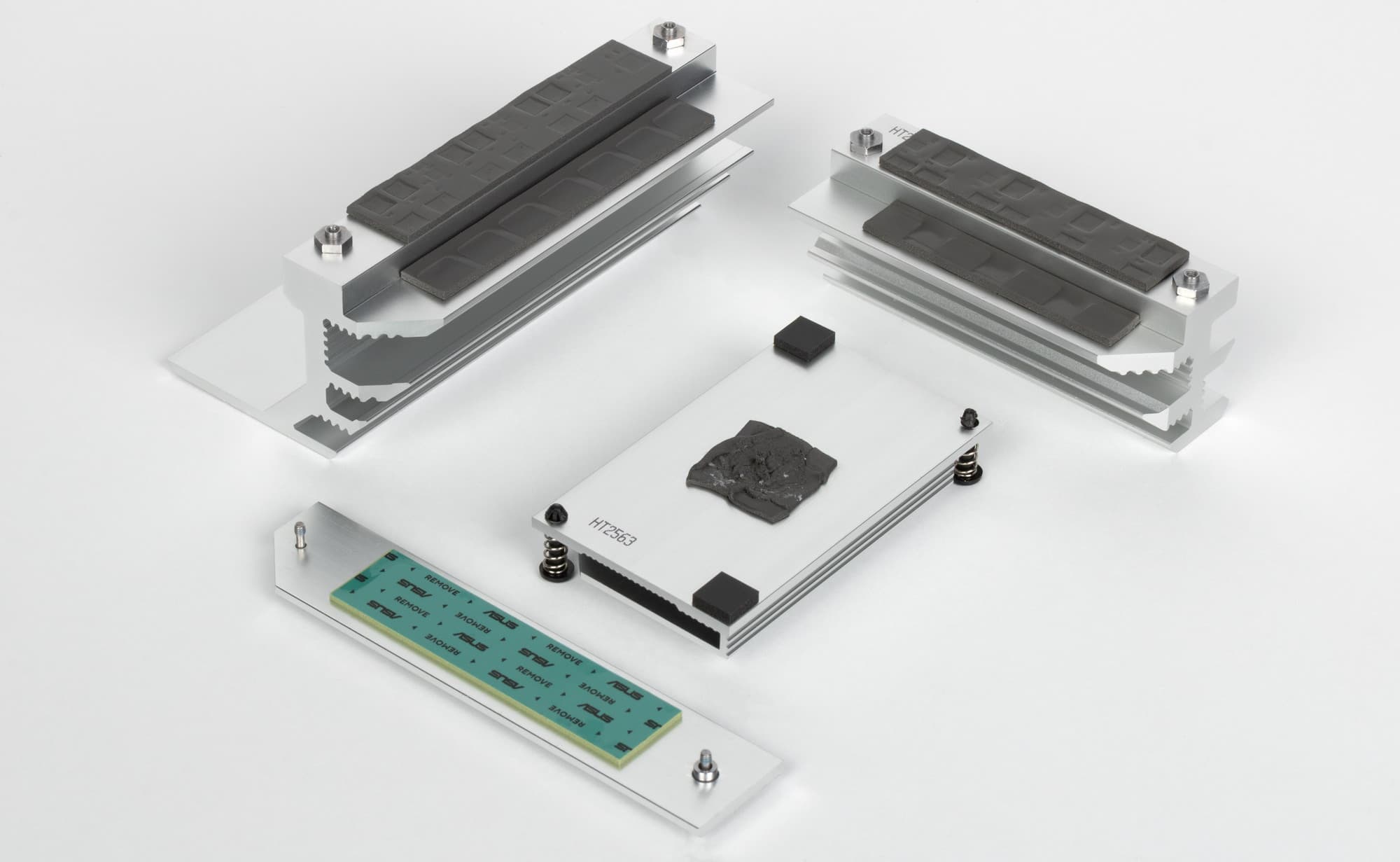

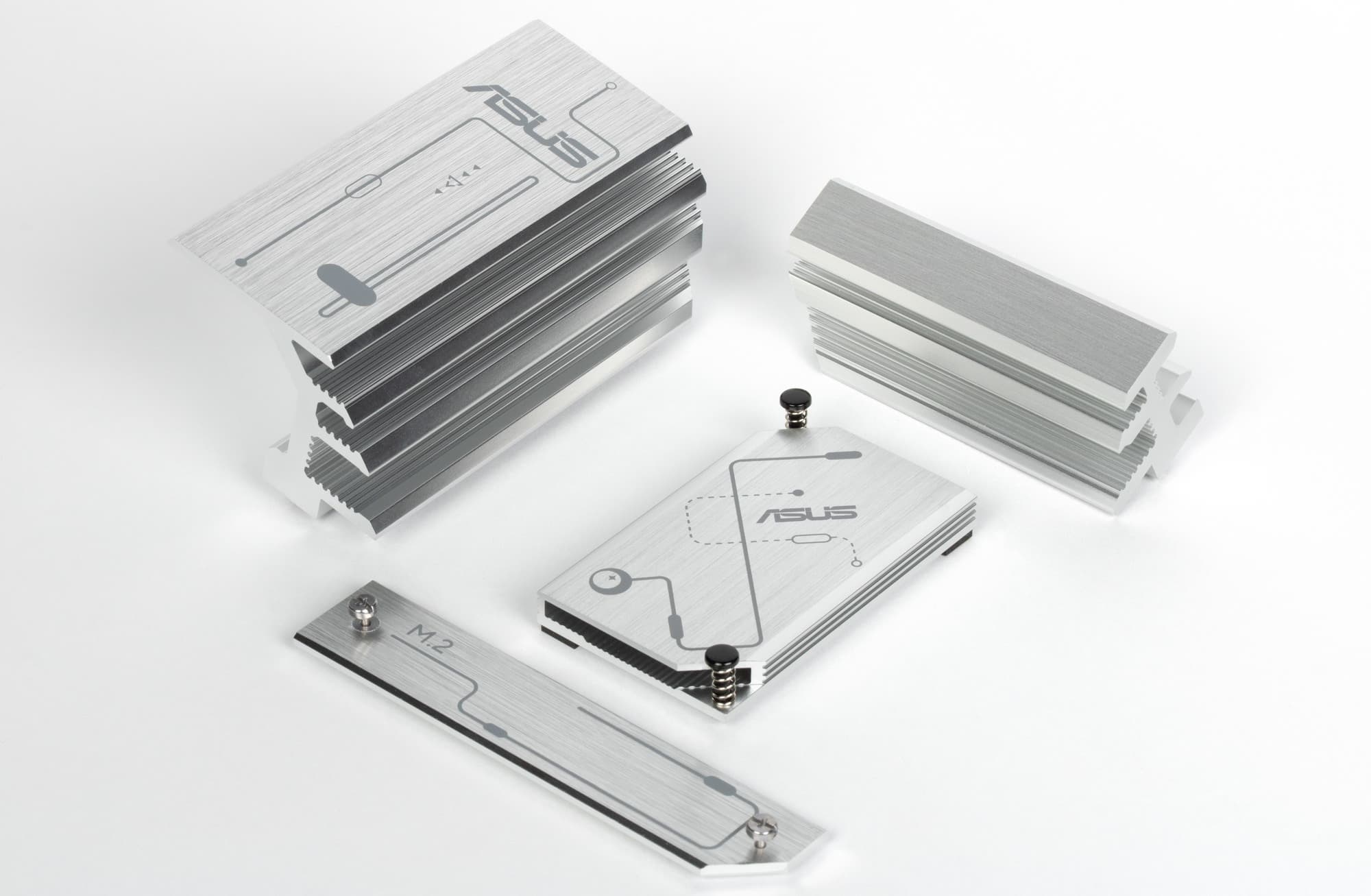

Напомню, что вовсе не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

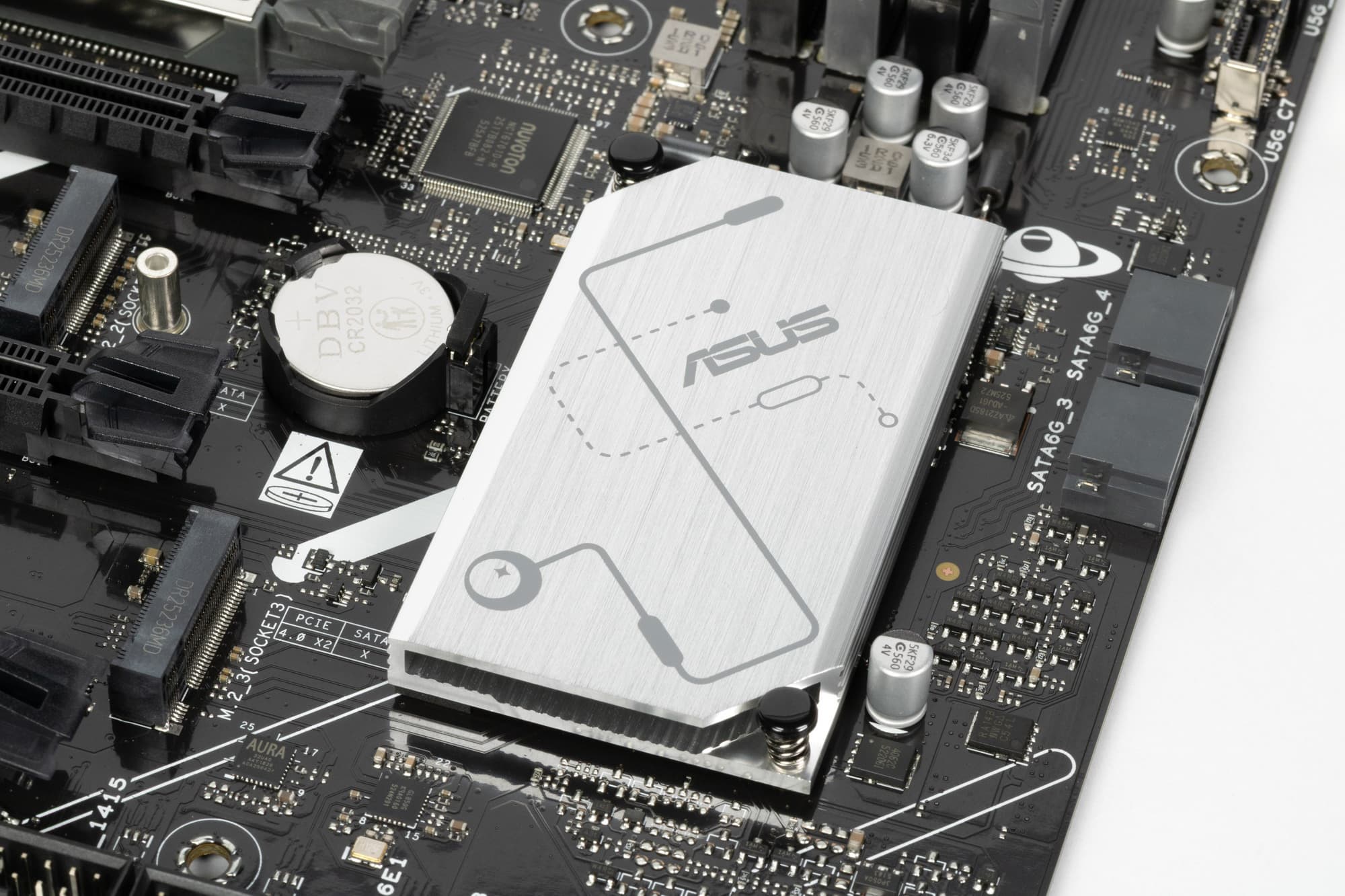

Как мы видим, охлаждение микросхемы чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два раздельных радиатора.
А вот из трех слотов M.2 только один имеет радиатор.
Напомню, что материнская плата не имеет бэкплейта.

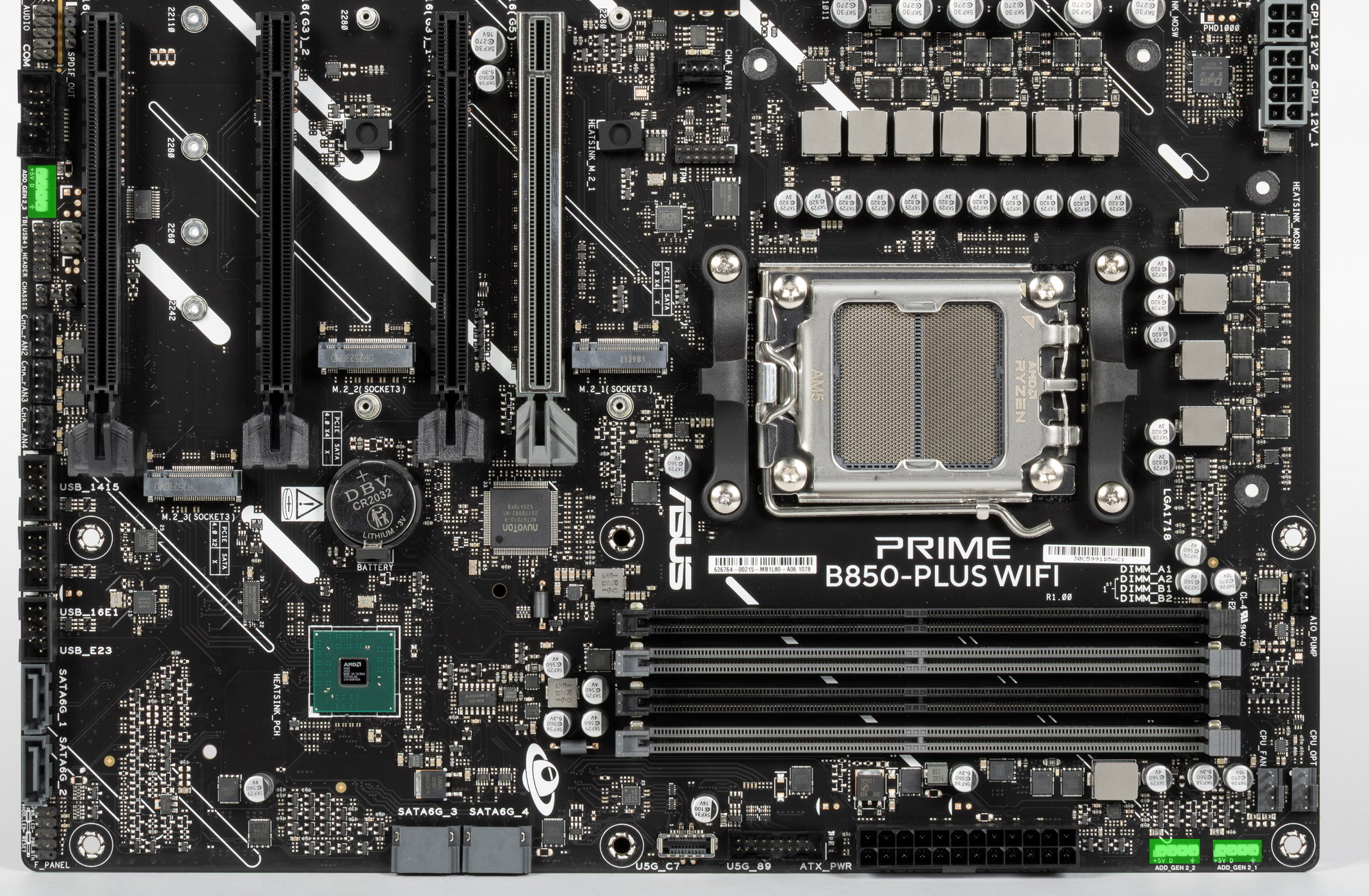

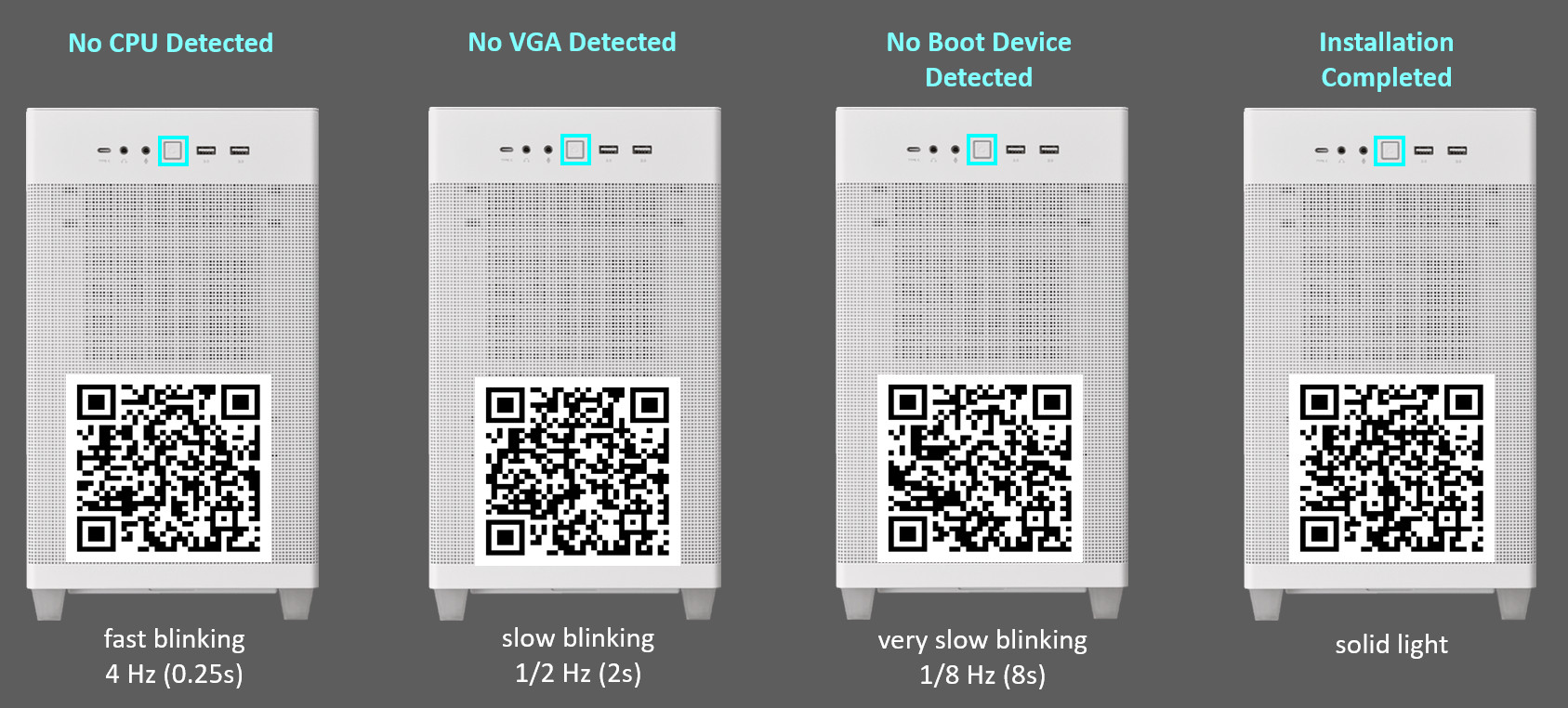

Подсветка
Программное обеспечение под Windows

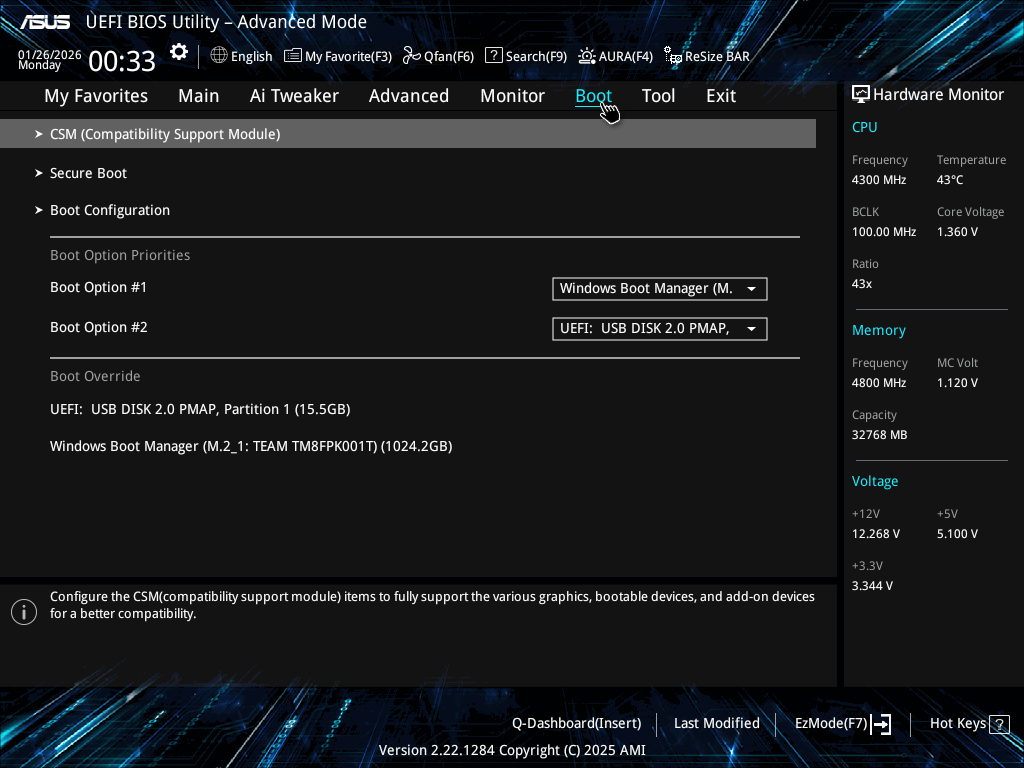

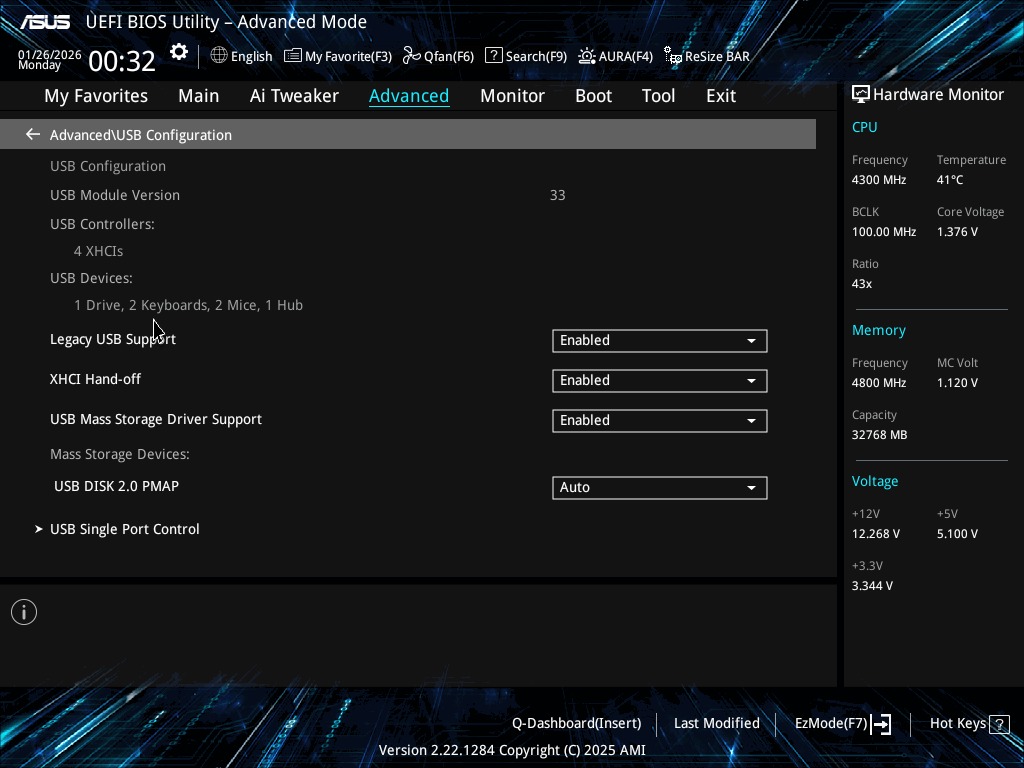

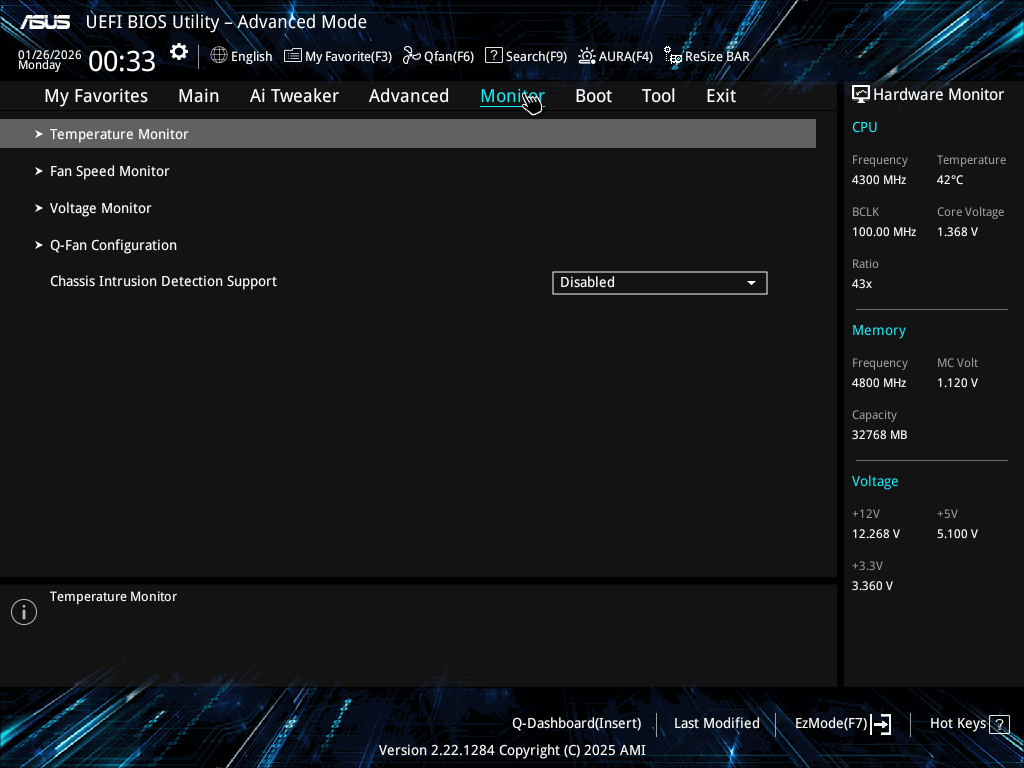

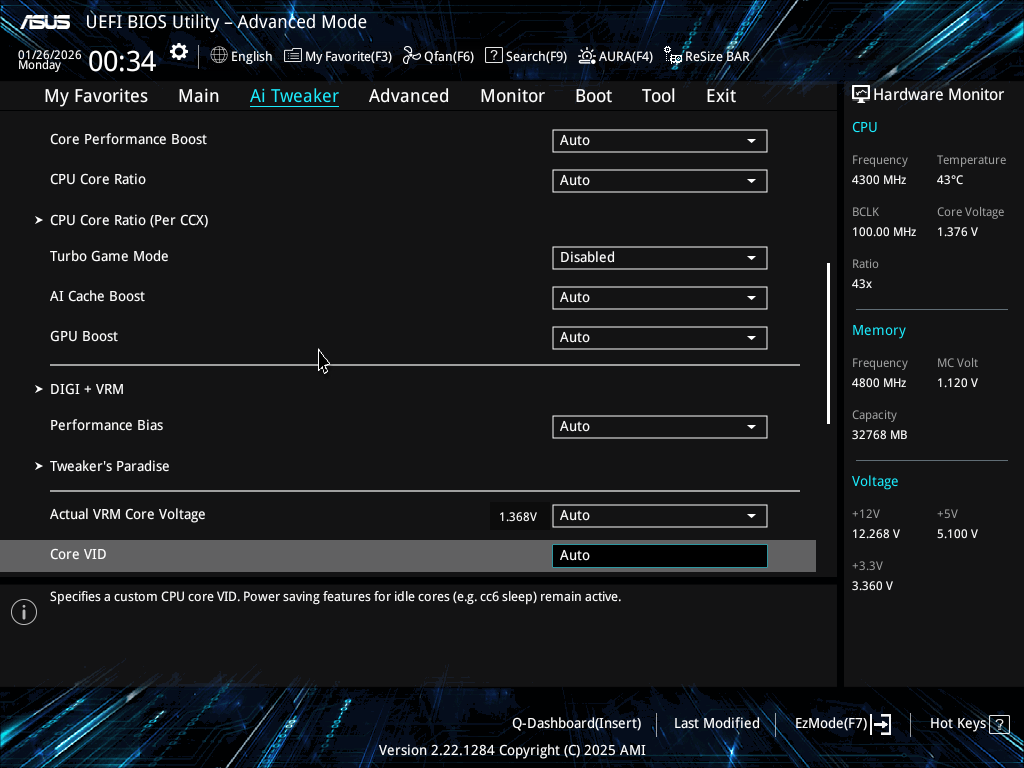

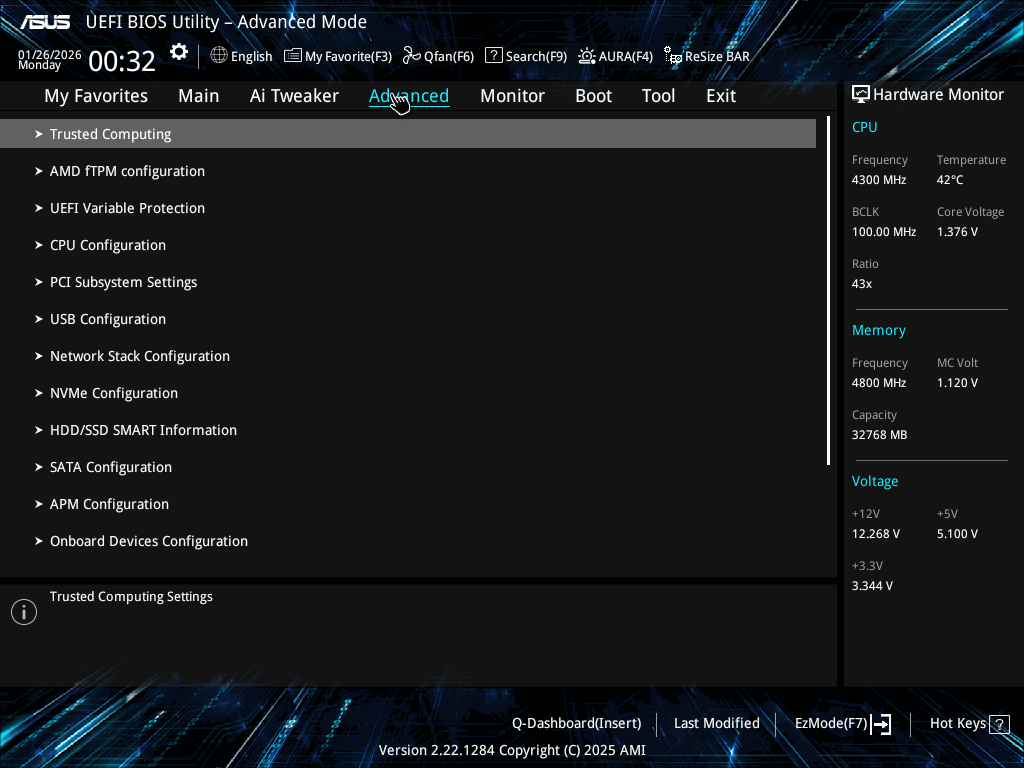

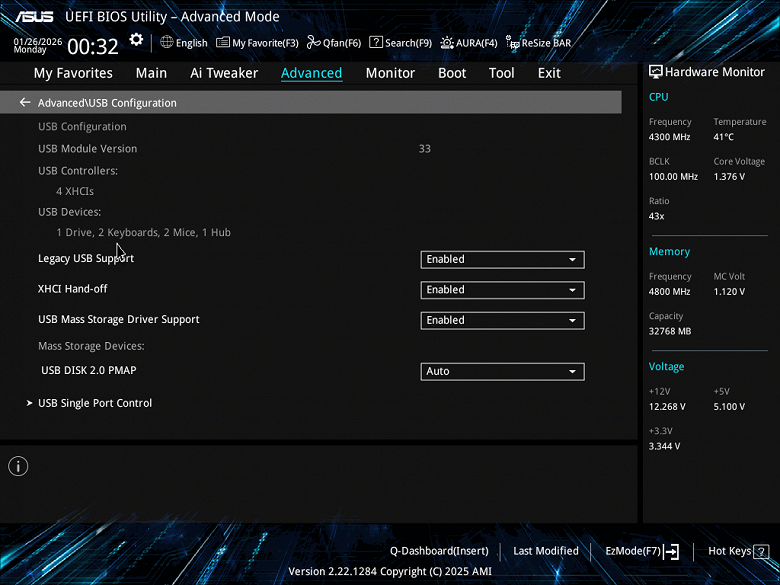

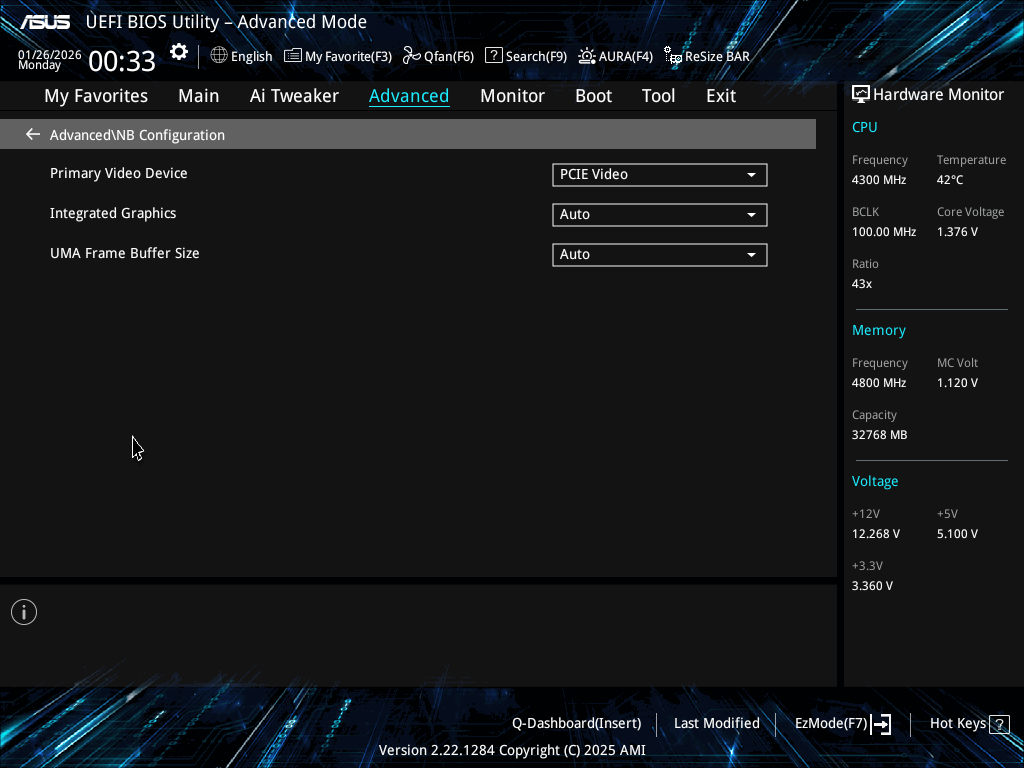

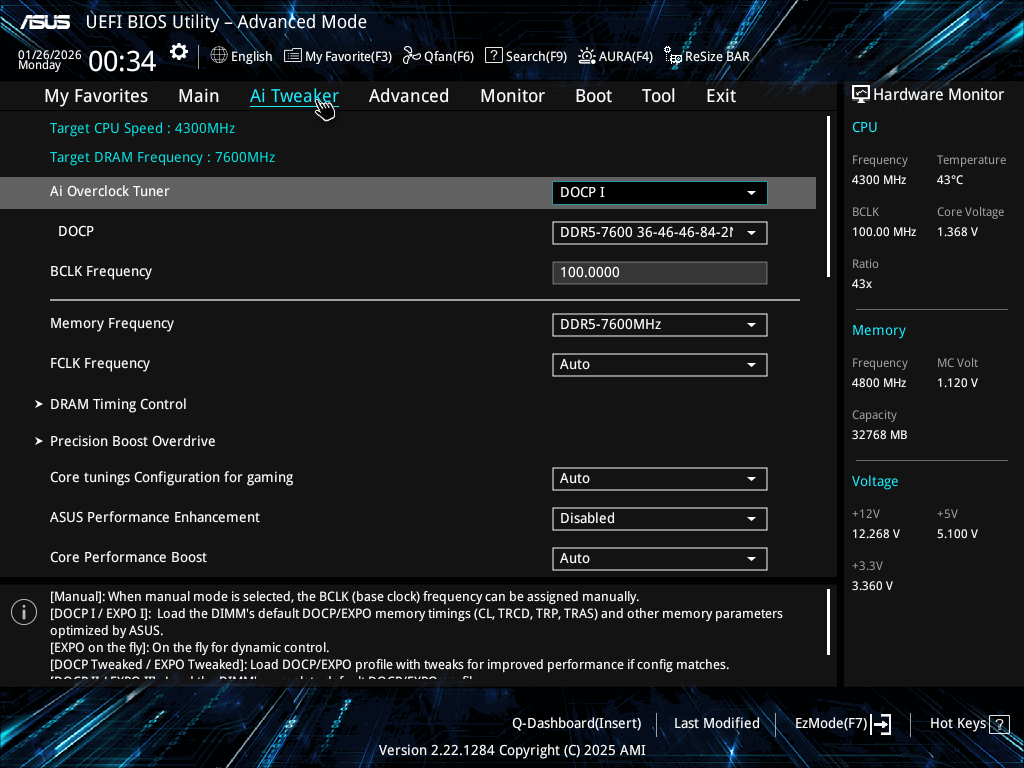

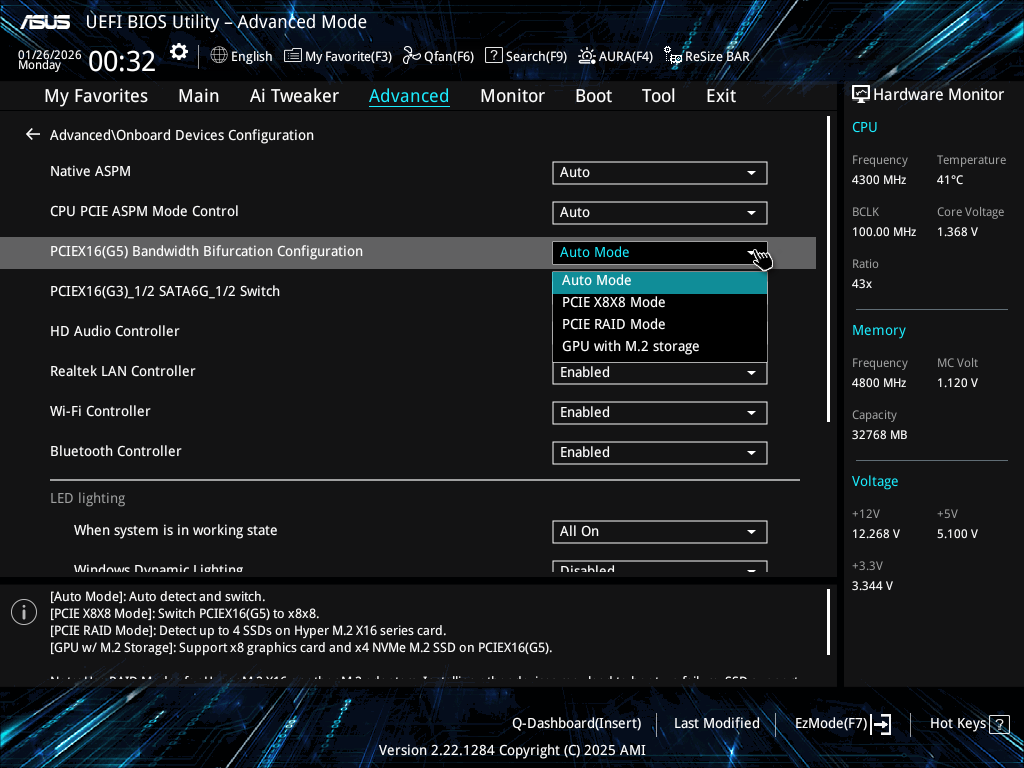

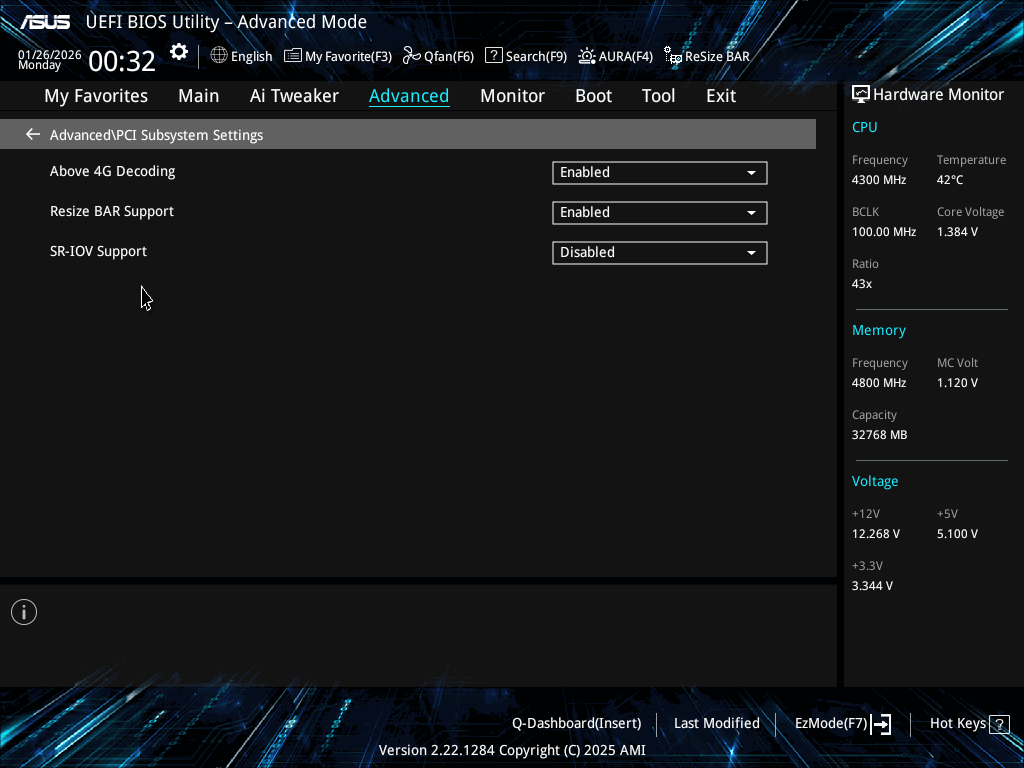

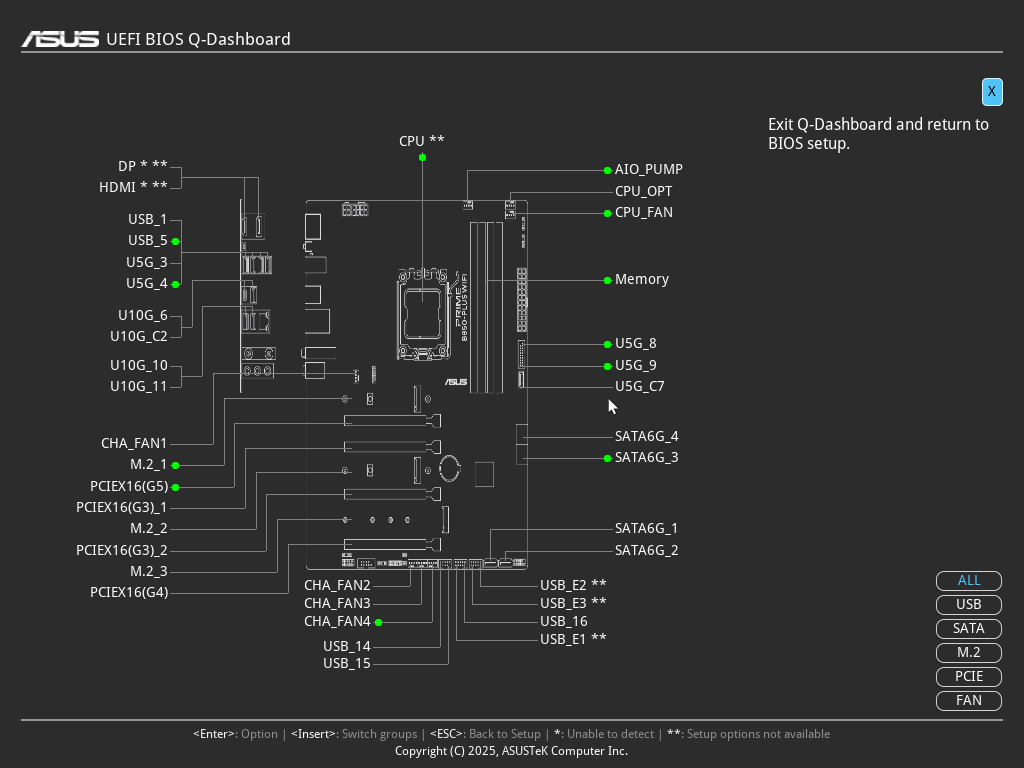

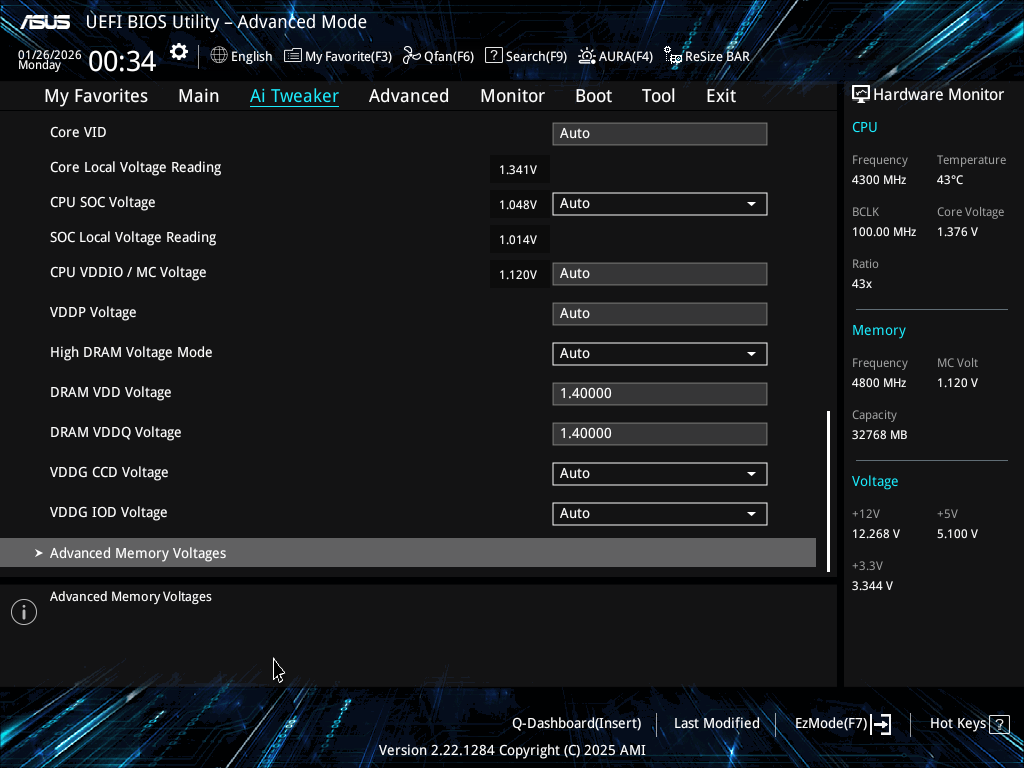

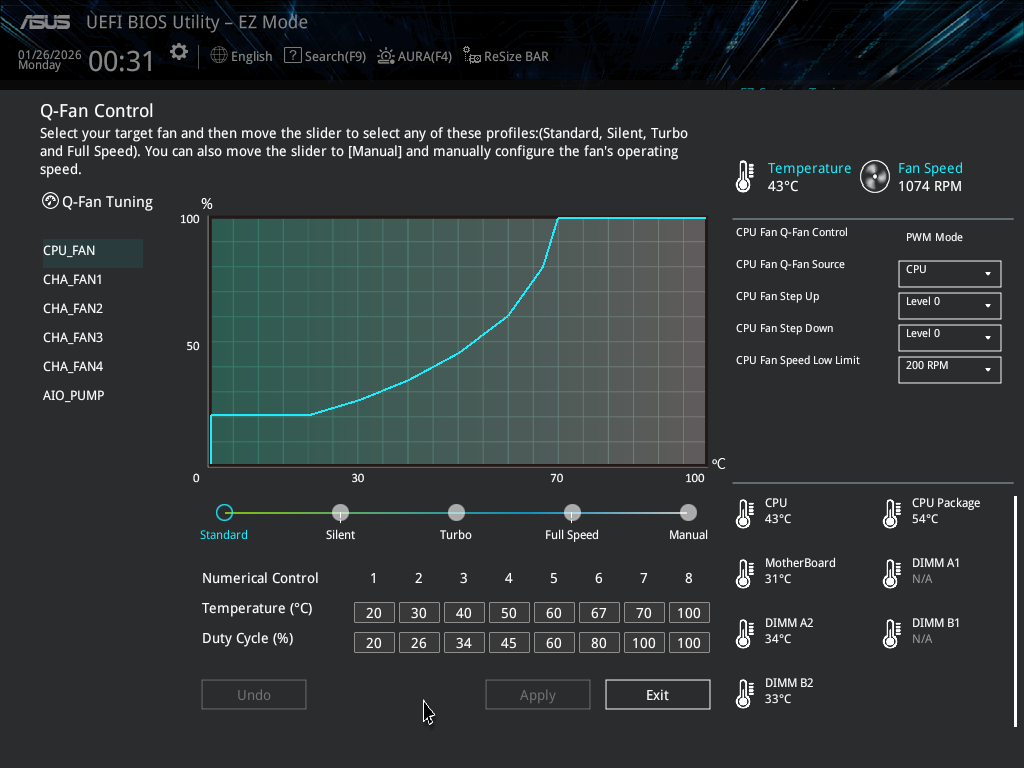

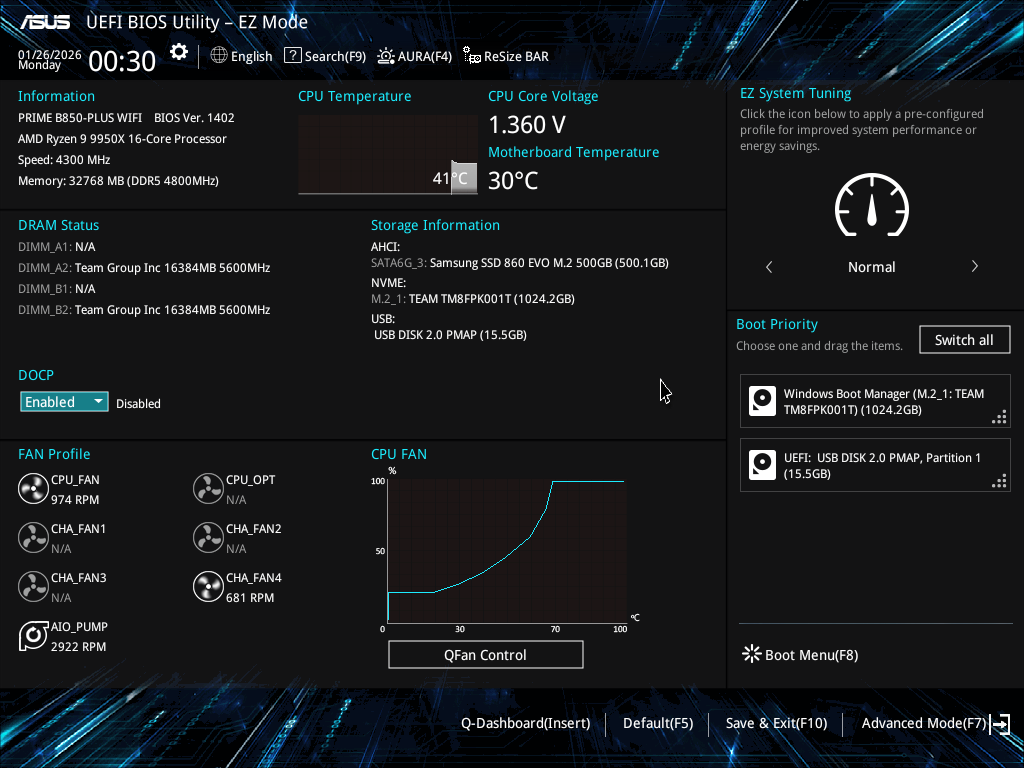

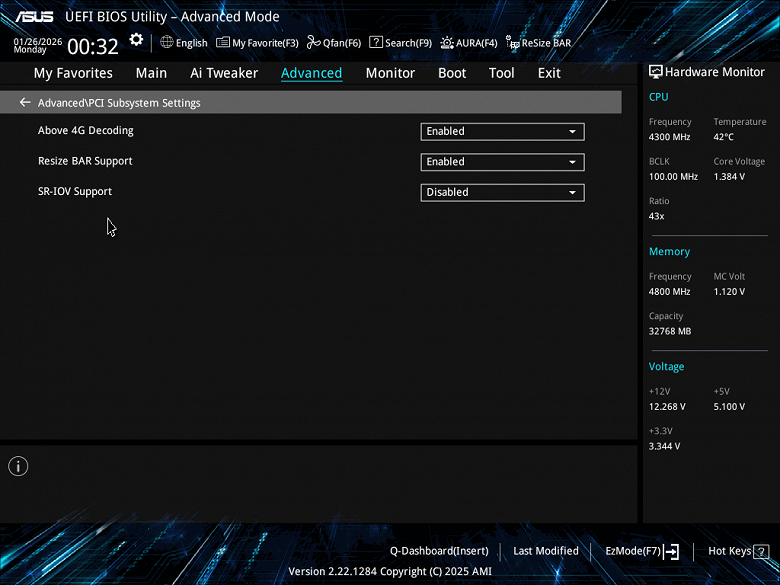

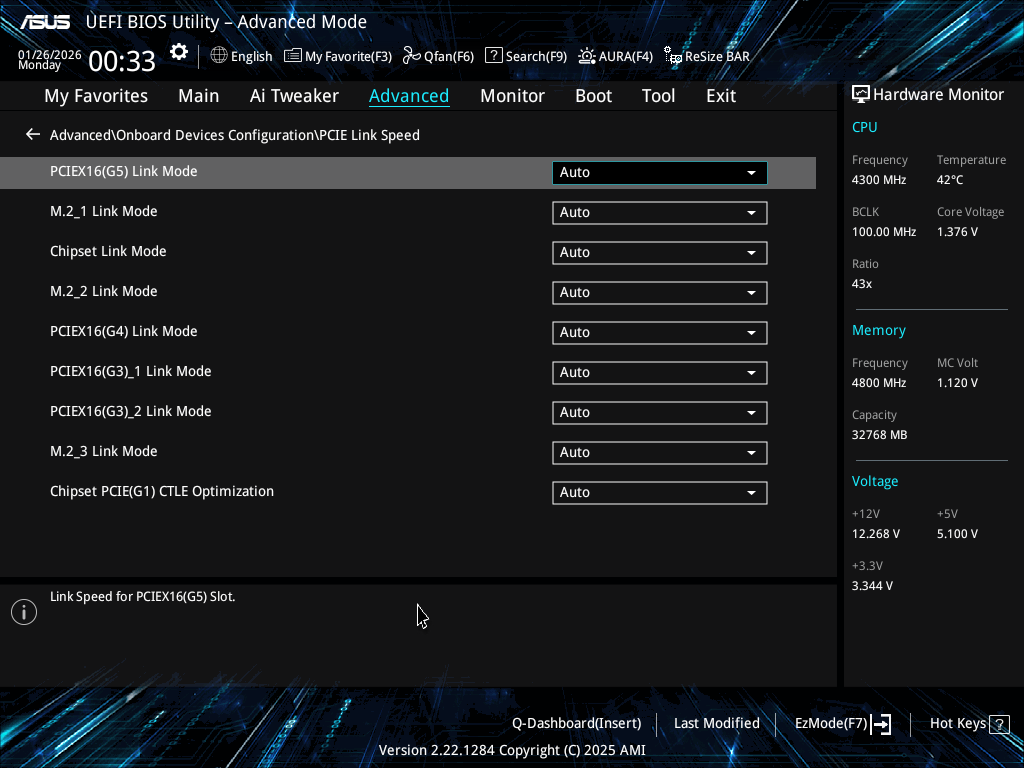

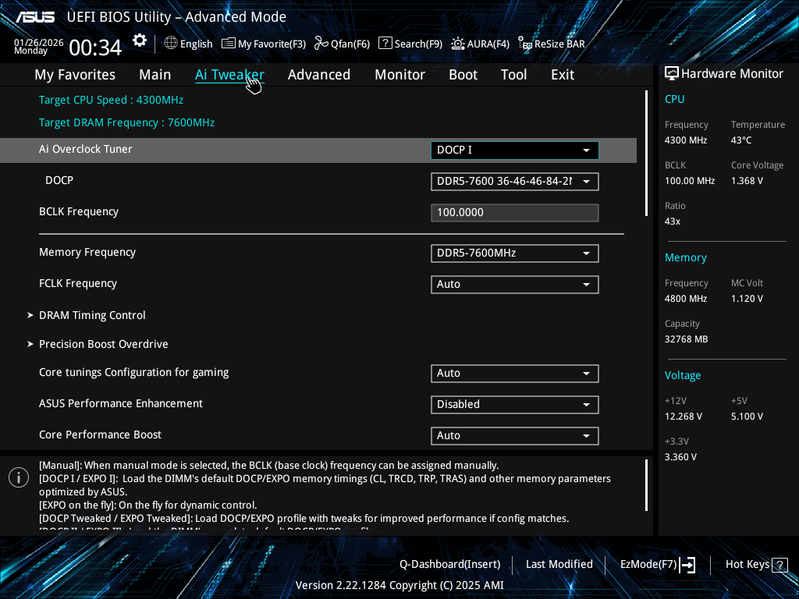

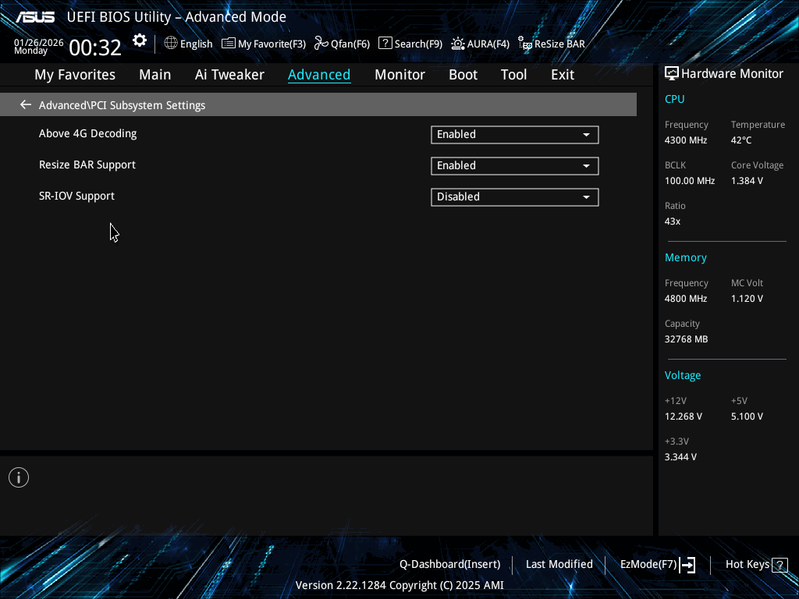

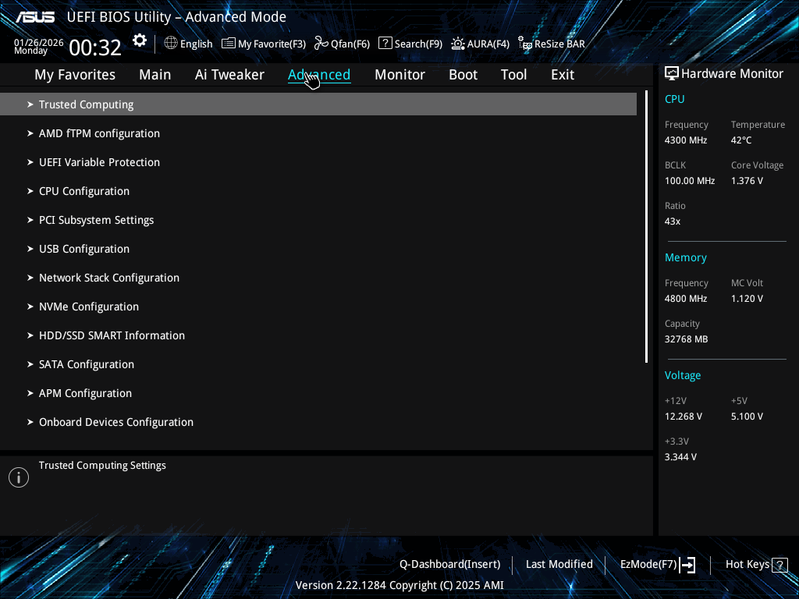

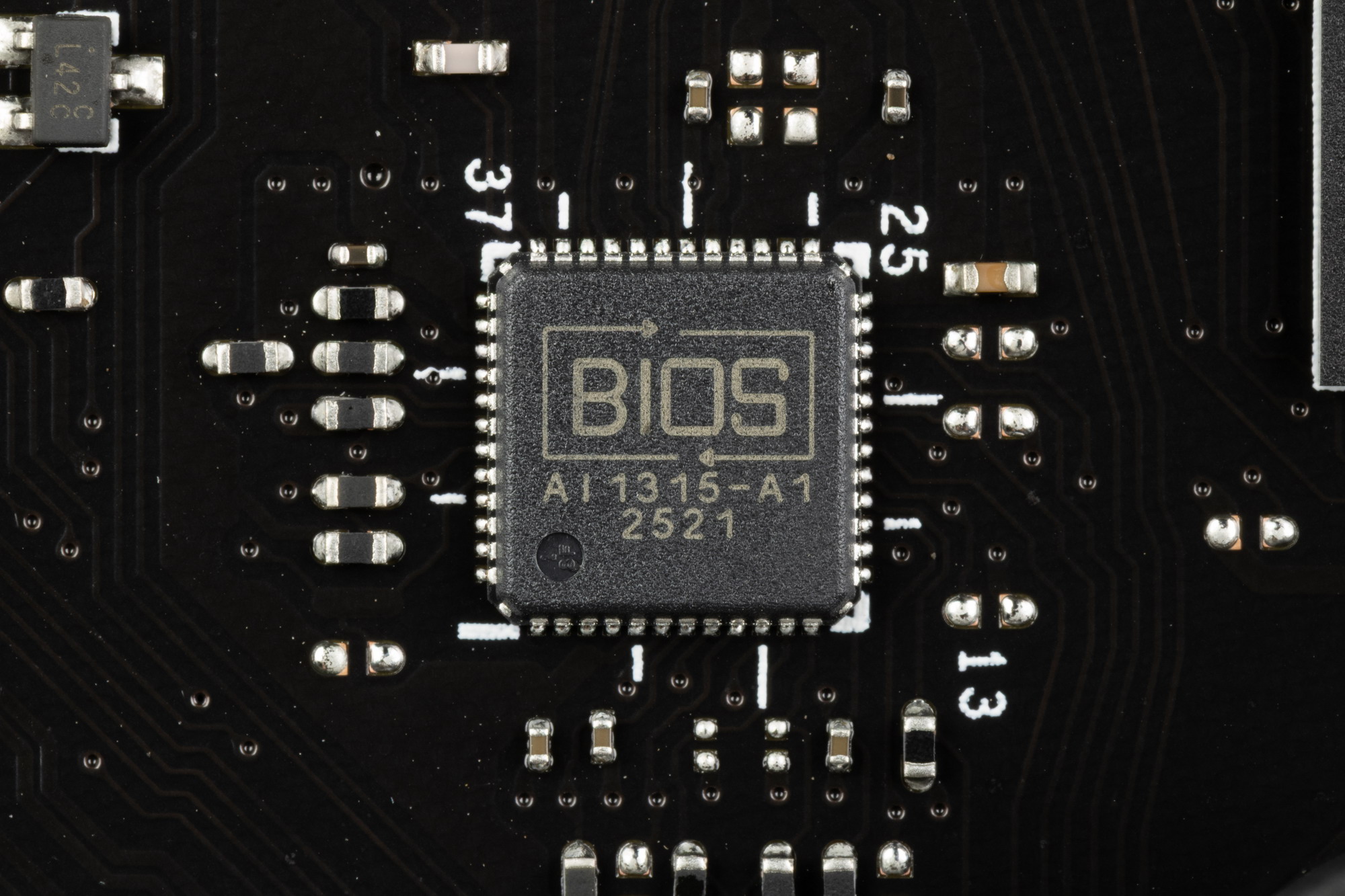

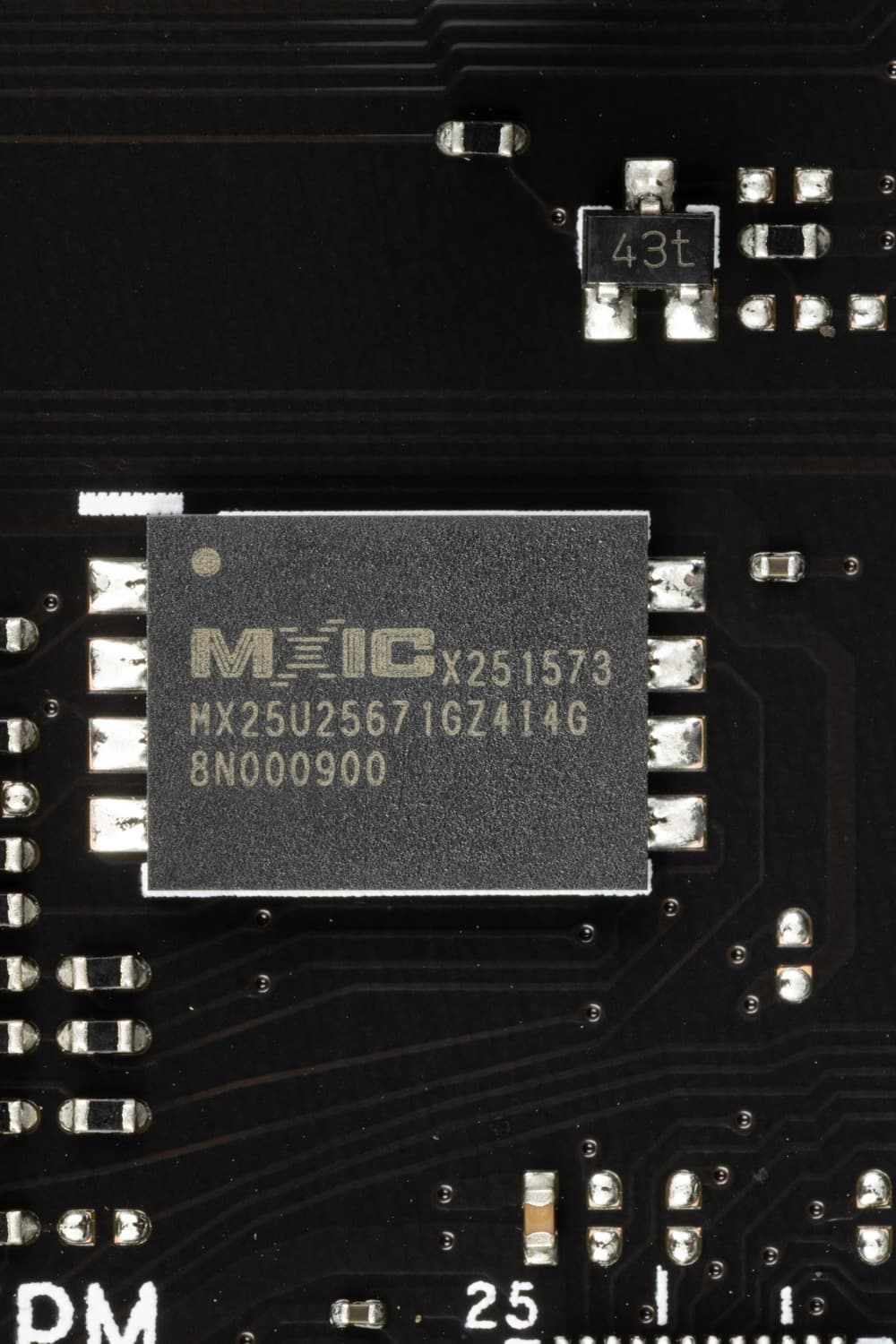

Настройки BIOS
Работоспособность (и разгон)

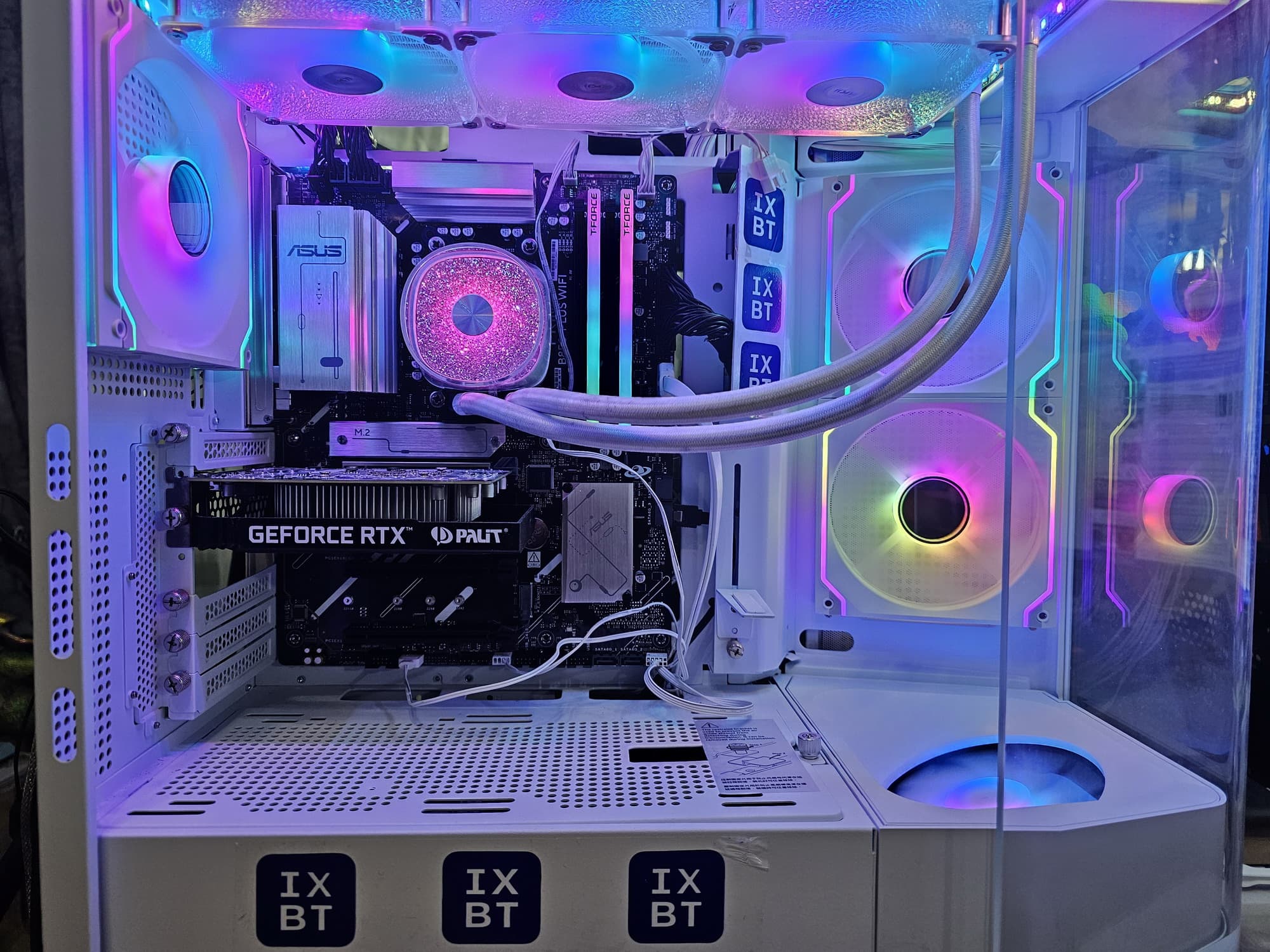

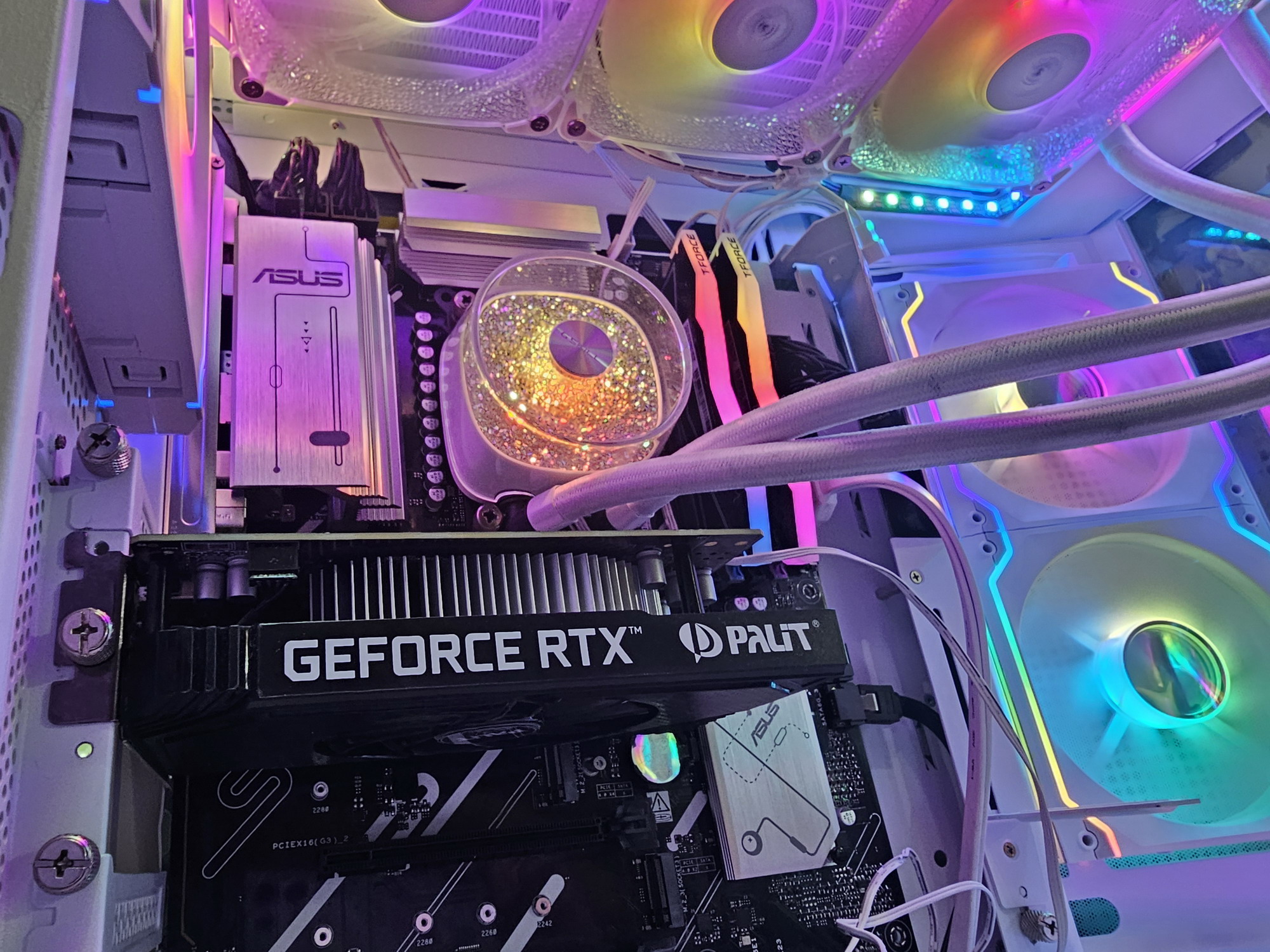

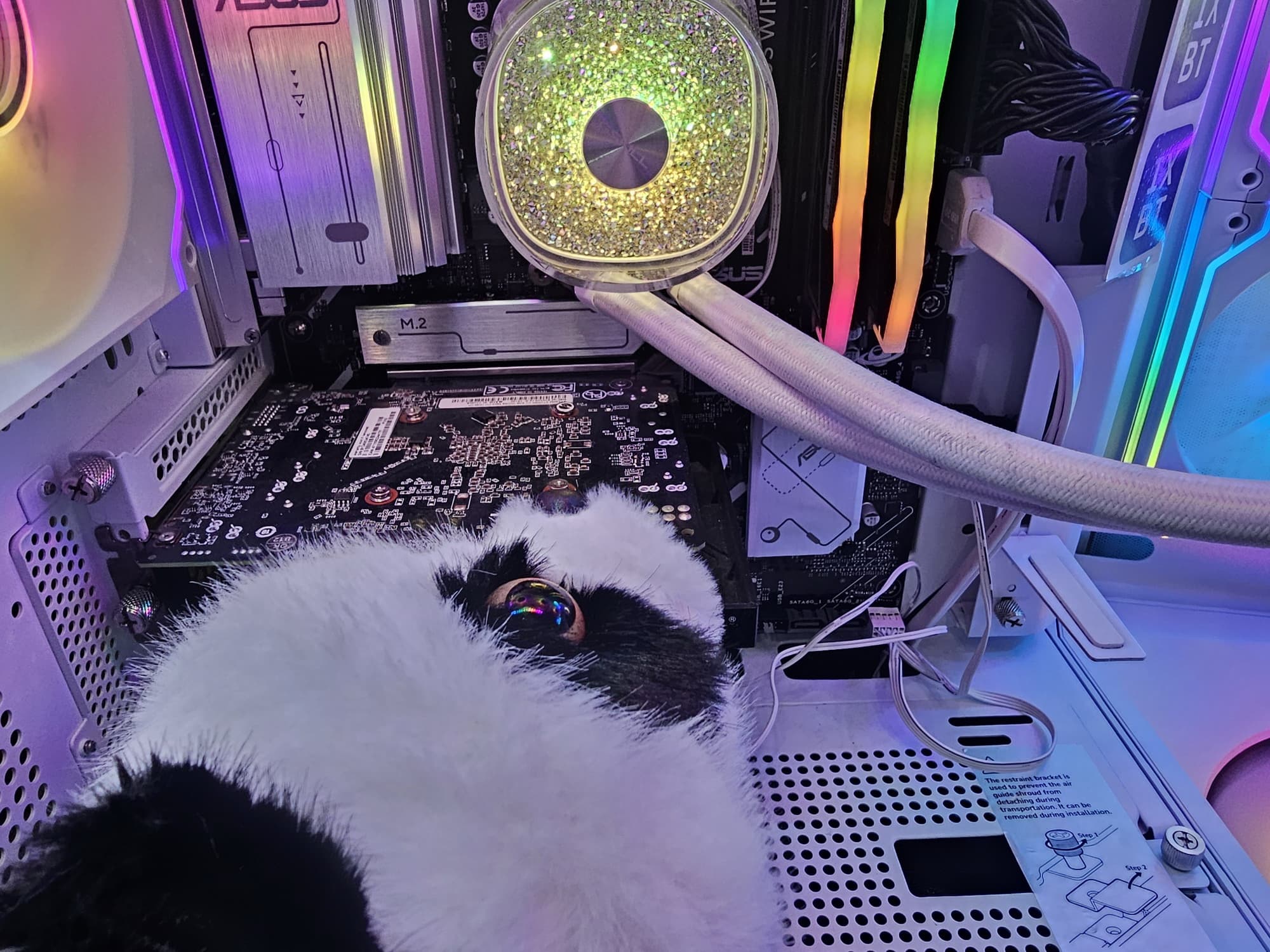

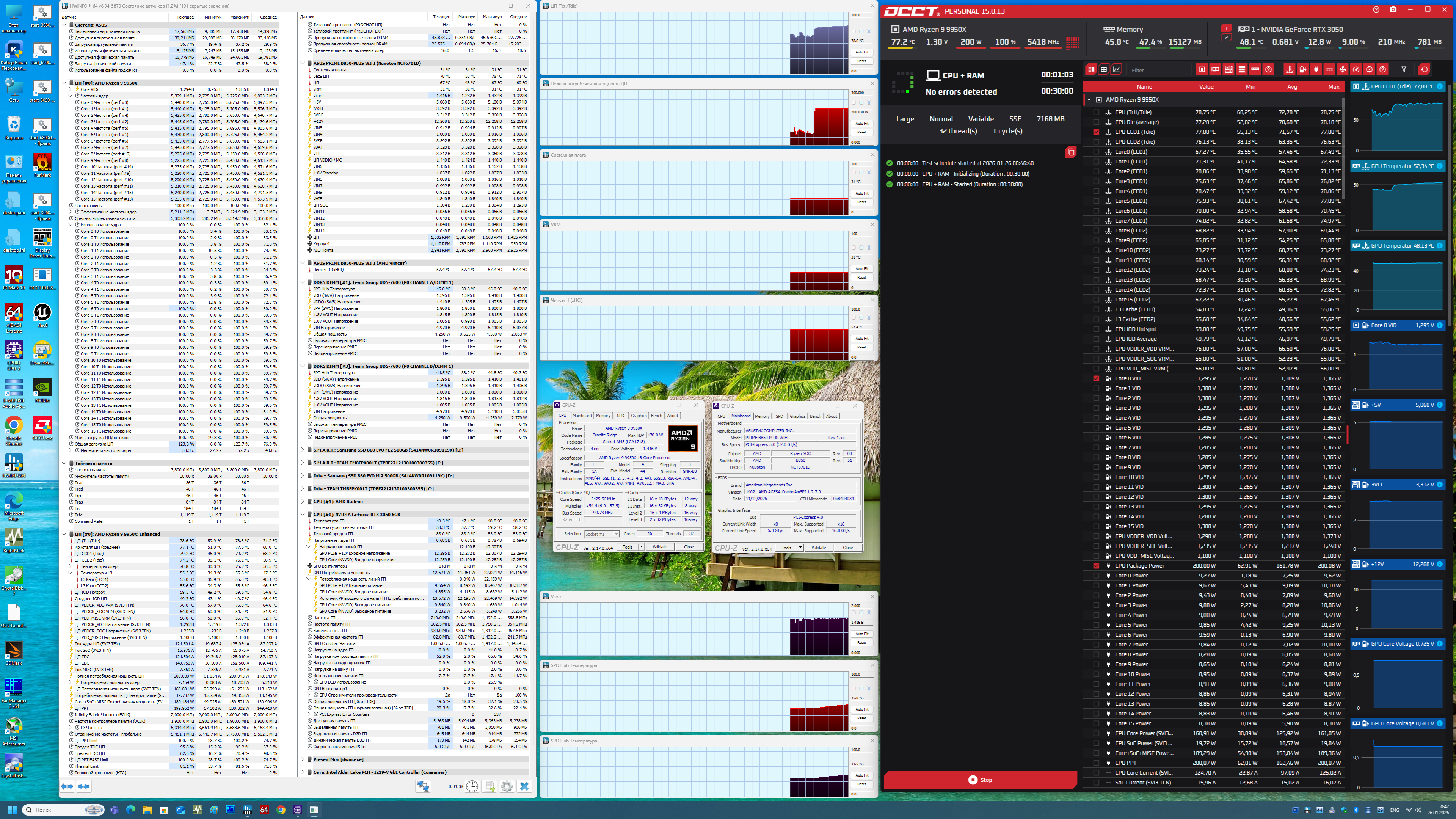

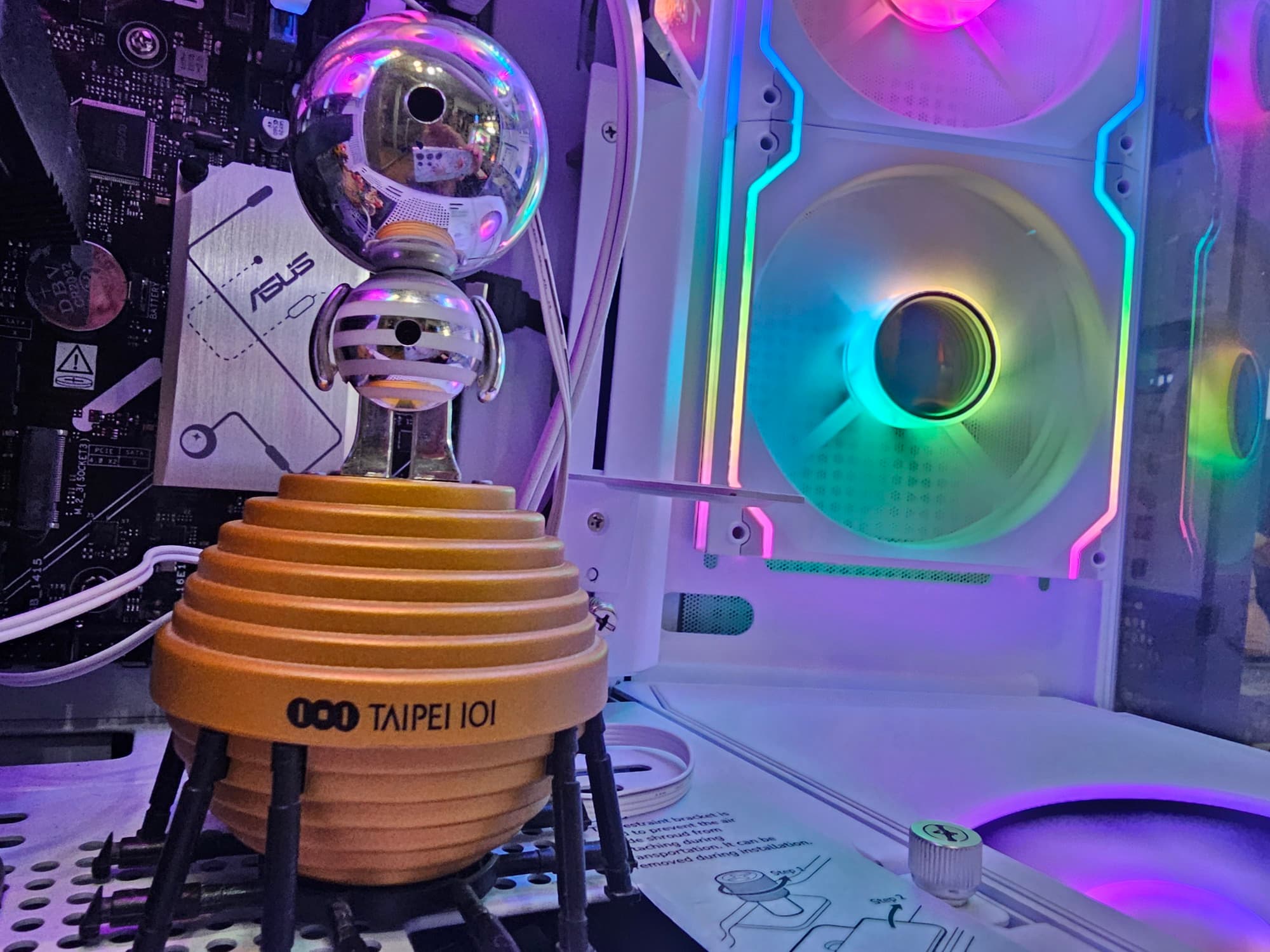

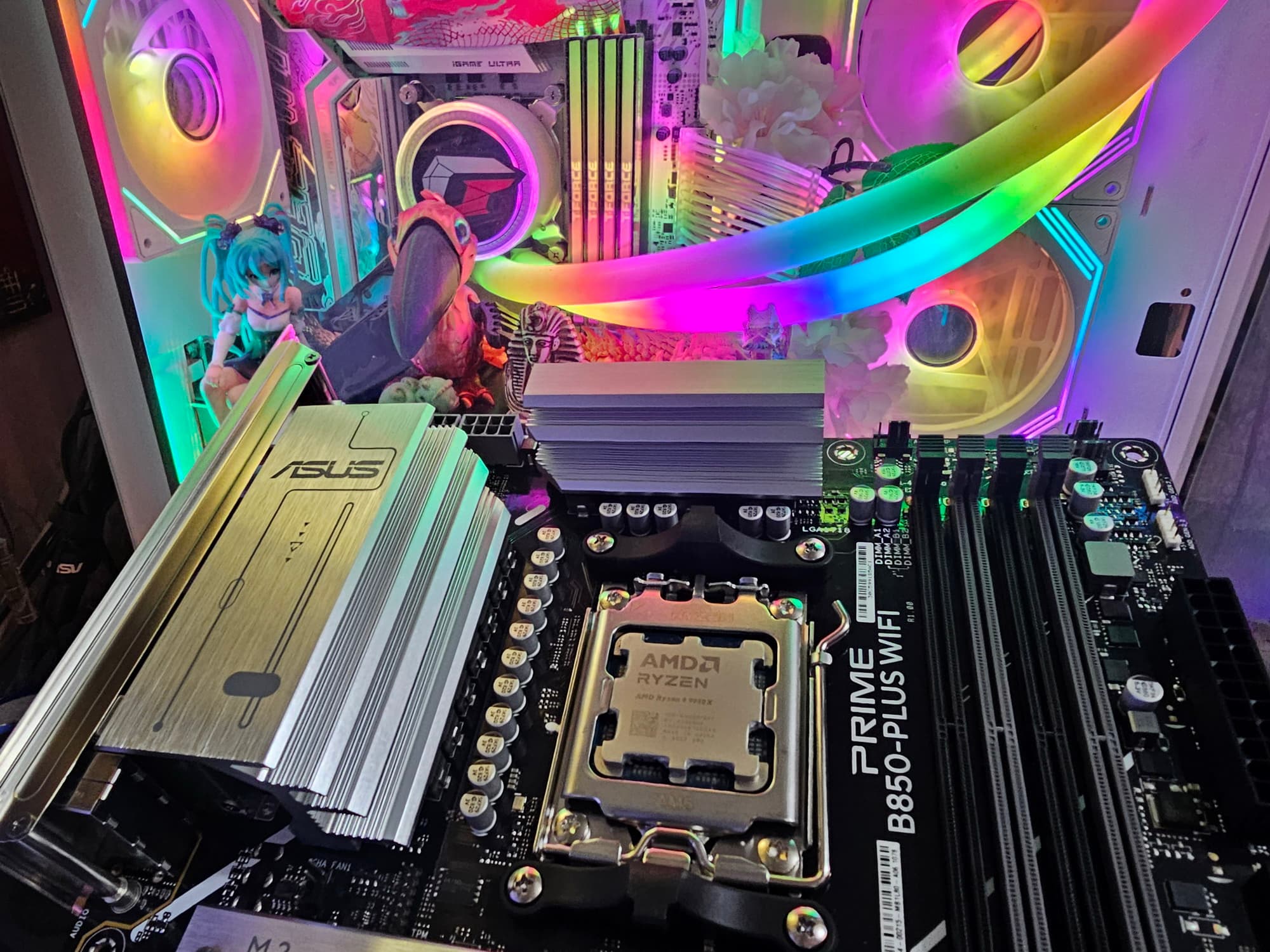

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.
В данном случае авторазгон сработал хорошо: с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 79 градусов, а максимум потребления не превышал 200 Вт, частоты по ядрам были 5,2 – 5,45 ГГц). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.
Выводы
Материнская плата Asus Prime B850-Plus WiFi основана на чипсете среднего уровня AMD B850. Ее стоимость на момент подготовки обзора составляла около 18 тысяч рублей. Плата поддерживает процессоры AMD Ryzen 7000/8000/9000 и создана для широкого круга пользователей, которым важно получить относительно недорогой, но современный и производительный ПК.
У Asus Prime B850-Plus WiFi имеется 17 портов USB разных видов, включая четыре быстрых порта USB 3.2 Gen2 и пять USB 3.2 Gen1. Основной слот PCIe х16 получает от процессора 16 линий PCIe 5.0, возможно разделение линий через настройки в BIOS Setup (в случае установки в слот карты расширения со слотами M.2). У платы имеется 3 слота M.2, один из которых (M.2_1) поддерживает PCIe 5.0, остальные три — PCIe 4.0. Следует отметить, что два порта SATA делят ресурсы с двумя слотами PCIe x16, работающими в режиме x1.
В арсенале этой модели также есть еще 2 порта SATA и 7 разъемов для вентиляторов. Система питания процессора умеренно мощная (предполагается, что с топовыми процессорами такую плату использовать не станут). Плата имеет систему охлаждения для чипсета, блока преобразователей VRM, однако только один слот M.2 имеет штатное охлаждение. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 6E + Bluetooth 5.3. В числе плюсов платы можно упомянуть широкие возможности для подключения дополнительных RGB-устройств.
