Система конференц-связи
Logitech ConferenceCam Connect


Пару лет назад в новостной колонке iXBT.com мелькнуло сообщение о новинке, предназначенной для корпоративного сегмента. Несмотря на то, что такое предназначение не являлось секретом, а даже всячески подчеркивалось, устройство получило неоднозначные отзывы. Так, многие интернет-правдорубы с калькуляторами наперевес немедленно ринулись в атаку, произведя несложный арифметический подсчет стоимости стандартных комплектующих и сравнив получившуюся сумму с ценой готового изделия. Выводы, которые были сделаны, казались неутешительными для потенциального потребителя. Вот только не учли наши разоблачители одного значительного обстоятельства. А точнее, множества значительных обстоятельств. К примеру, того, что оптика здесь — стеклянная цейсовская, а не пластиковая, как в большинстве веб-камер. Что разрешающая способность устройства приближается к таковой у видеокамер высшего ценового диапазона. Что характеристики акустической системы устройства и его микрофона выгодно отличаются от характеристик дешевых аналогов. В конце концов, не учтены габариты, масса и качество изготовления всего устройства. Проще говоря, забыли учесть собственно предназначение системы.

Система конференц-связи Logitech ConferenceCam Connect

По каким-то причинам мы обошли вниманием это устройство, не выпустив своевременно обзор системы видеоконференц-связи. Однако, благодаря тому, что устройство это является сугубо нишевым, малодоступным для широкого потребителя, сделать это никогда не поздно. Ведь в бизнес-консервативной среде перемены случаются редко, и вряд ли в ближайшее время на смену этой системе придет другая.

Чтобы пресечь излишние ожидания, предупредим, что рассматриваемый продукт интересен нам прежде всего с технической точки зрения. При этом мы не будем заострять внимание на описании таких вопросов, как сращивание устройства со сторонним программным обеспечением, не зависящим от разработчиков Logitech, или функциональность «чужого» ПО (к которой, между прочим, есть немало претензий, если судить по закрытым форумам).

Конструкция, технические характеристики

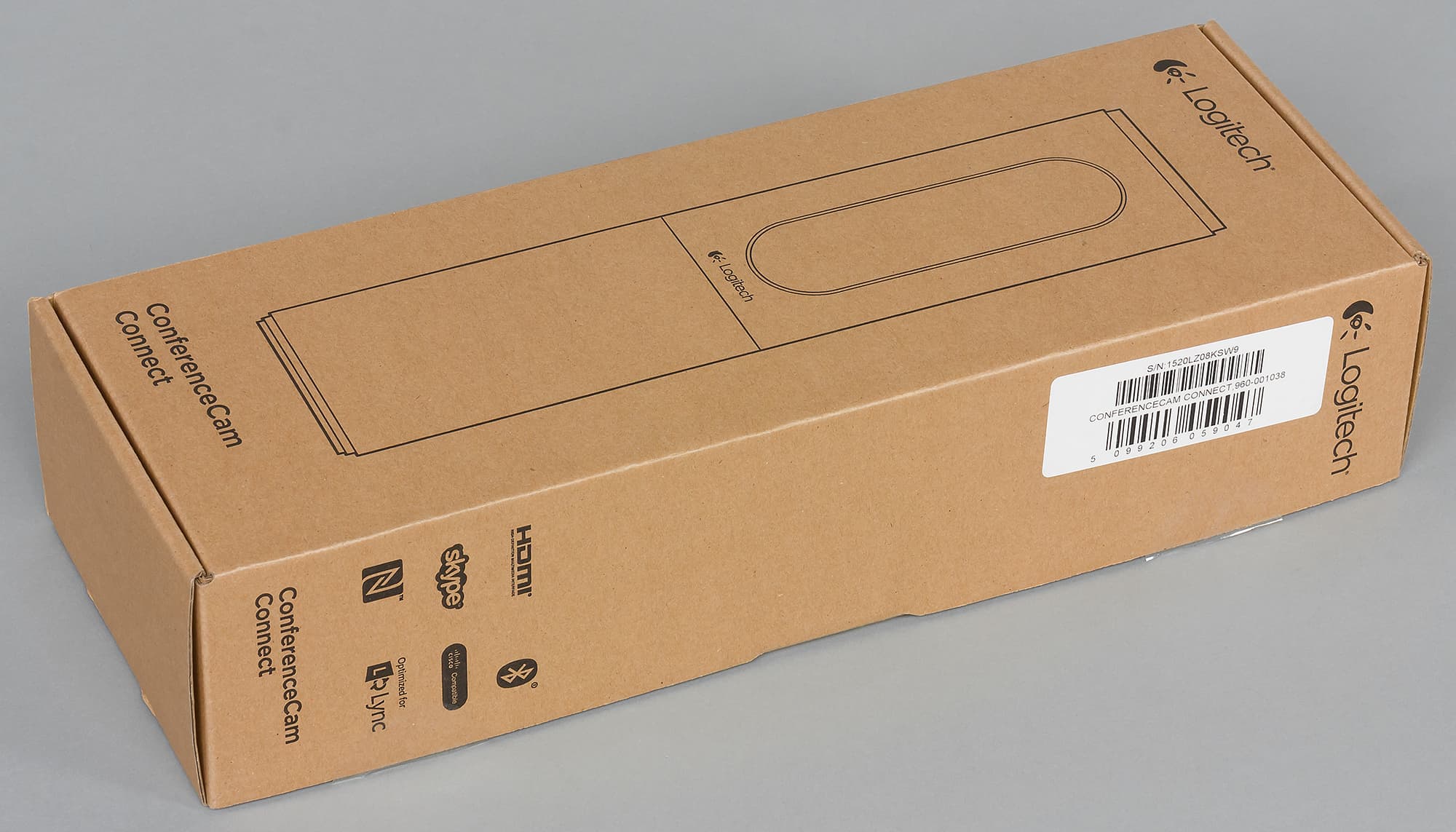

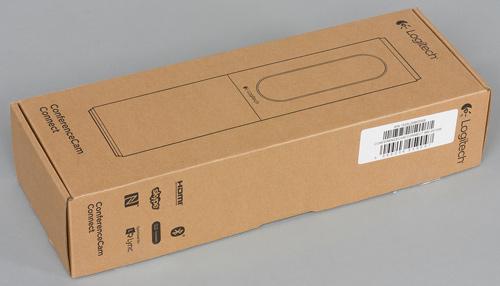

Упаковка, в которой поставляется устройство, одним своим видом говорит: «Я не украшение магазинных витрин». Что, впрочем, подтверждает ее назначение, о котором было сказано выше. Да, после покупки этот картон не призван декорировать антресоли пользователя. Удел упаковки — пылиться на складе компании, в то время как содержимое коробки помогает серьезным людям решать серьезные вопросы.

Система конференц-связи Logitech ConferenceCam Connect

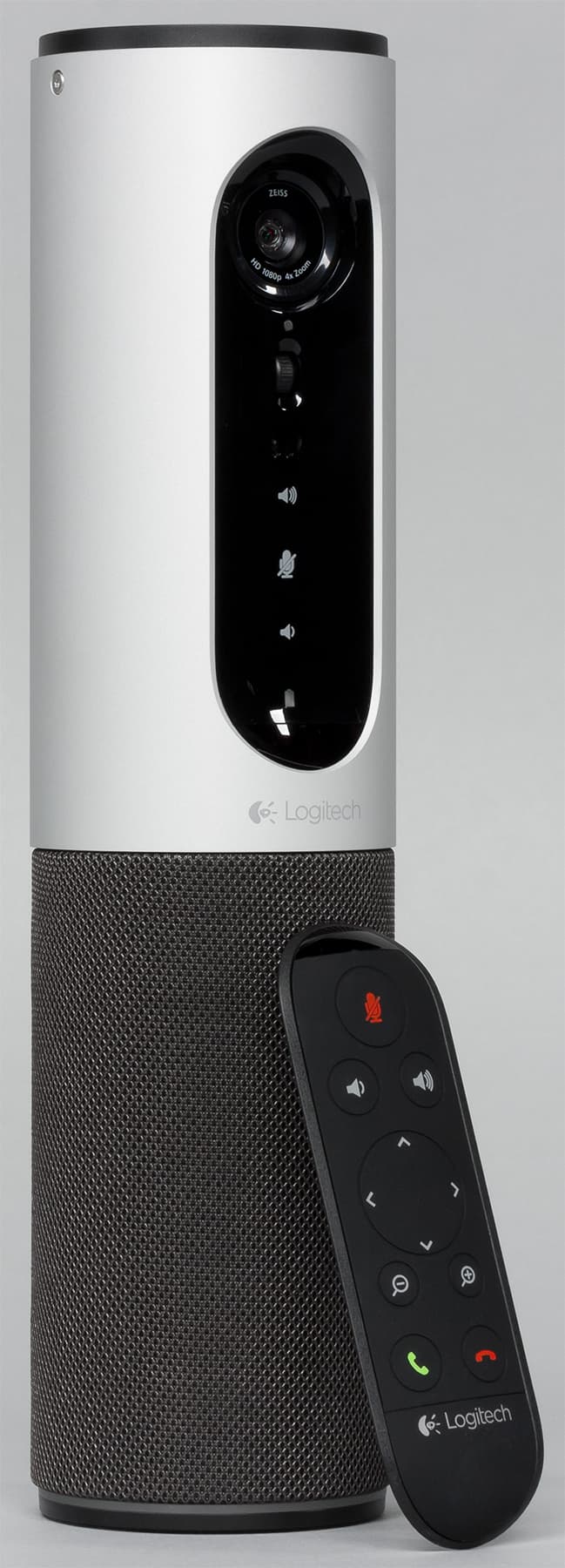

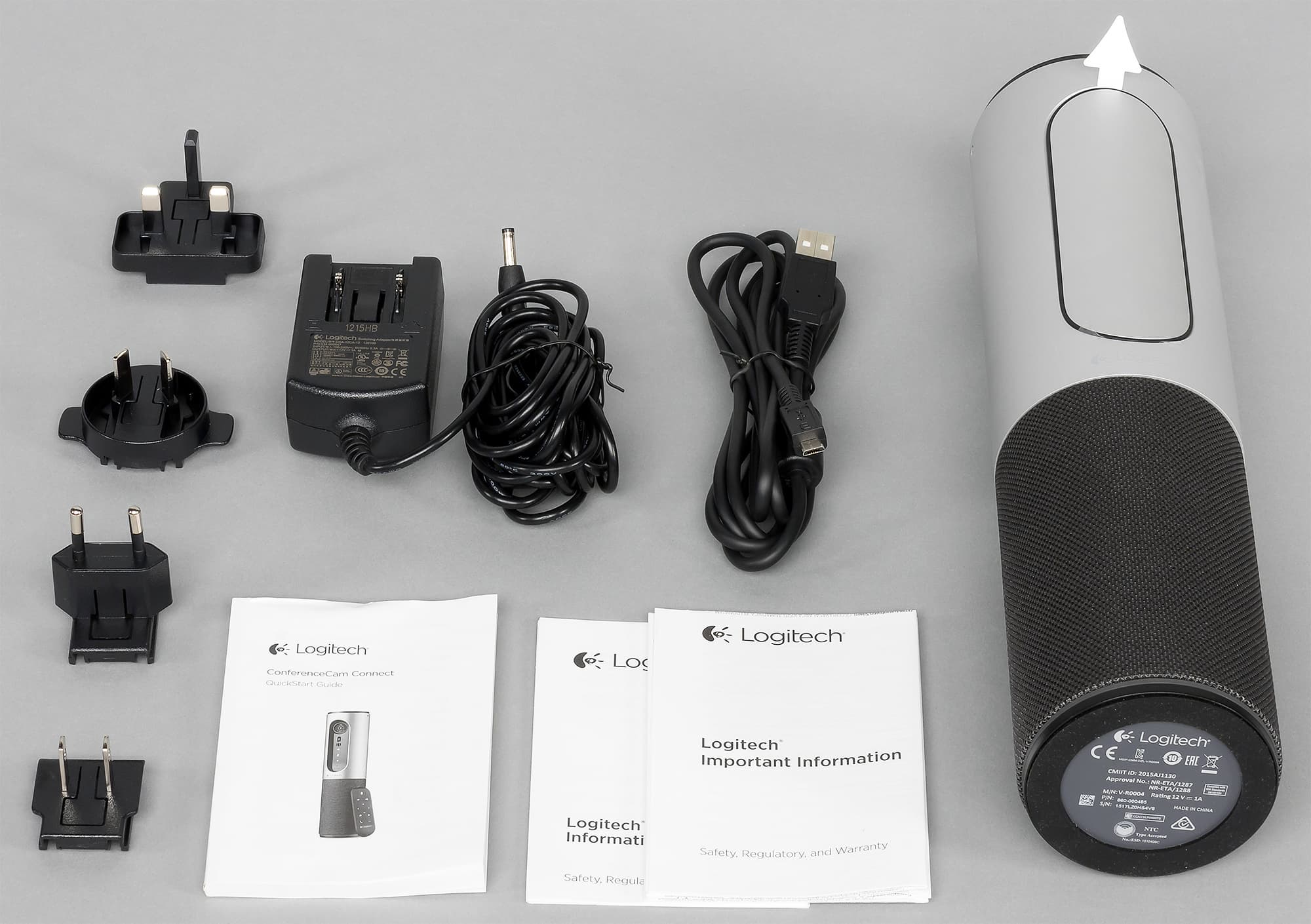

Комплектность системы состоит из камеры-устройства, пульта дистанционного управления, трехметрового (!) USB-кабеля, сетевого адаптера питания и мультиязычного руководства по эксплуатации.

Система конференц-связи Logitech ConferenceCam Connect

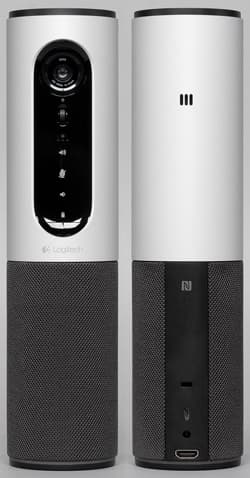

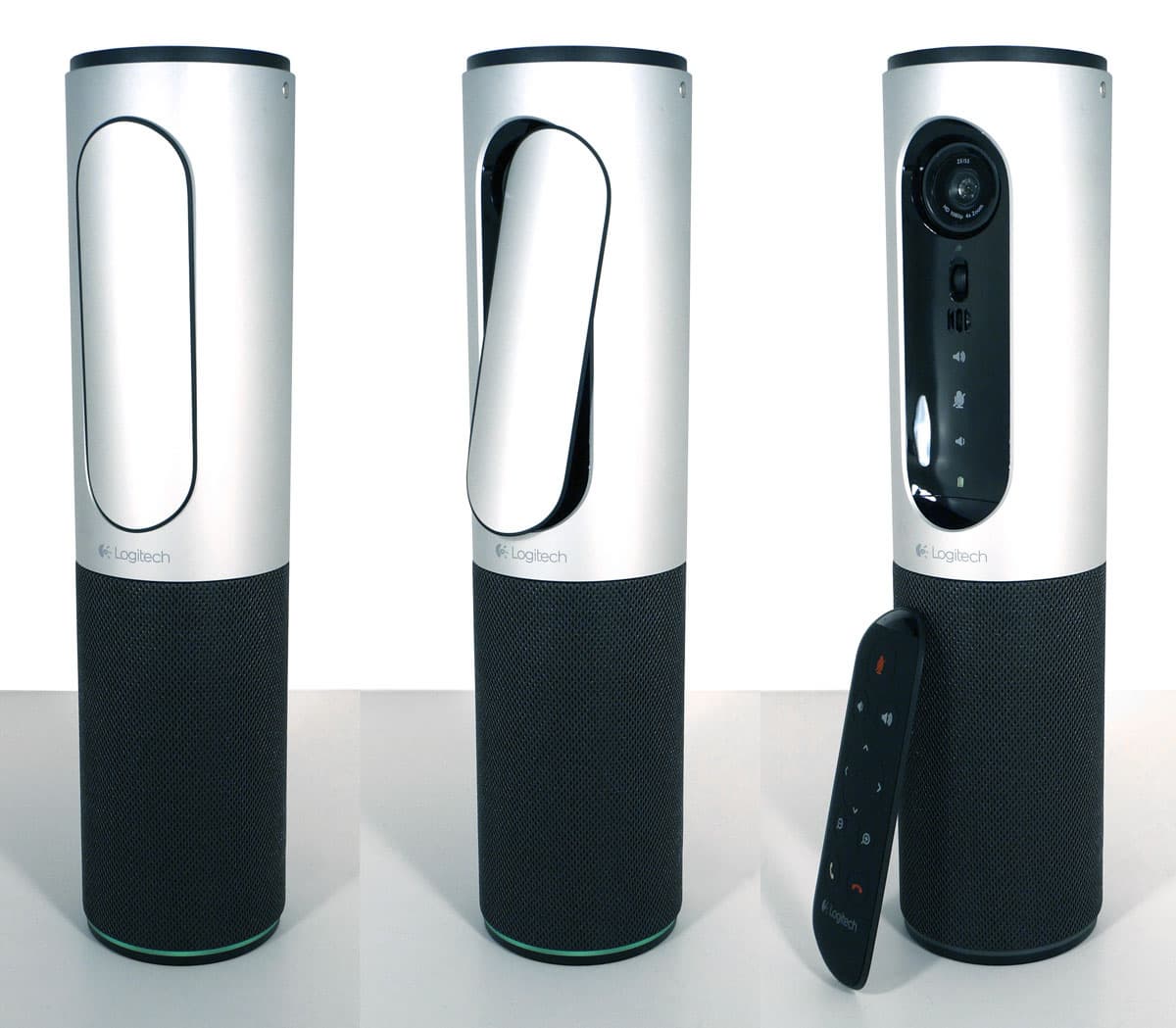

Корпус устройства выполнен в форме строгого и элегантного вертикального тубуса и состоит из двух частей: алюминиевый верх и шершавая сетчатая нижняя часть. Верхняя часть содержит электронику, камеру, кнопки управления и датчики. Нижняя часть, как нетрудно догадаться, отдана под акустическую систему.

Система конференц-связи Logitech ConferenceCam Connect

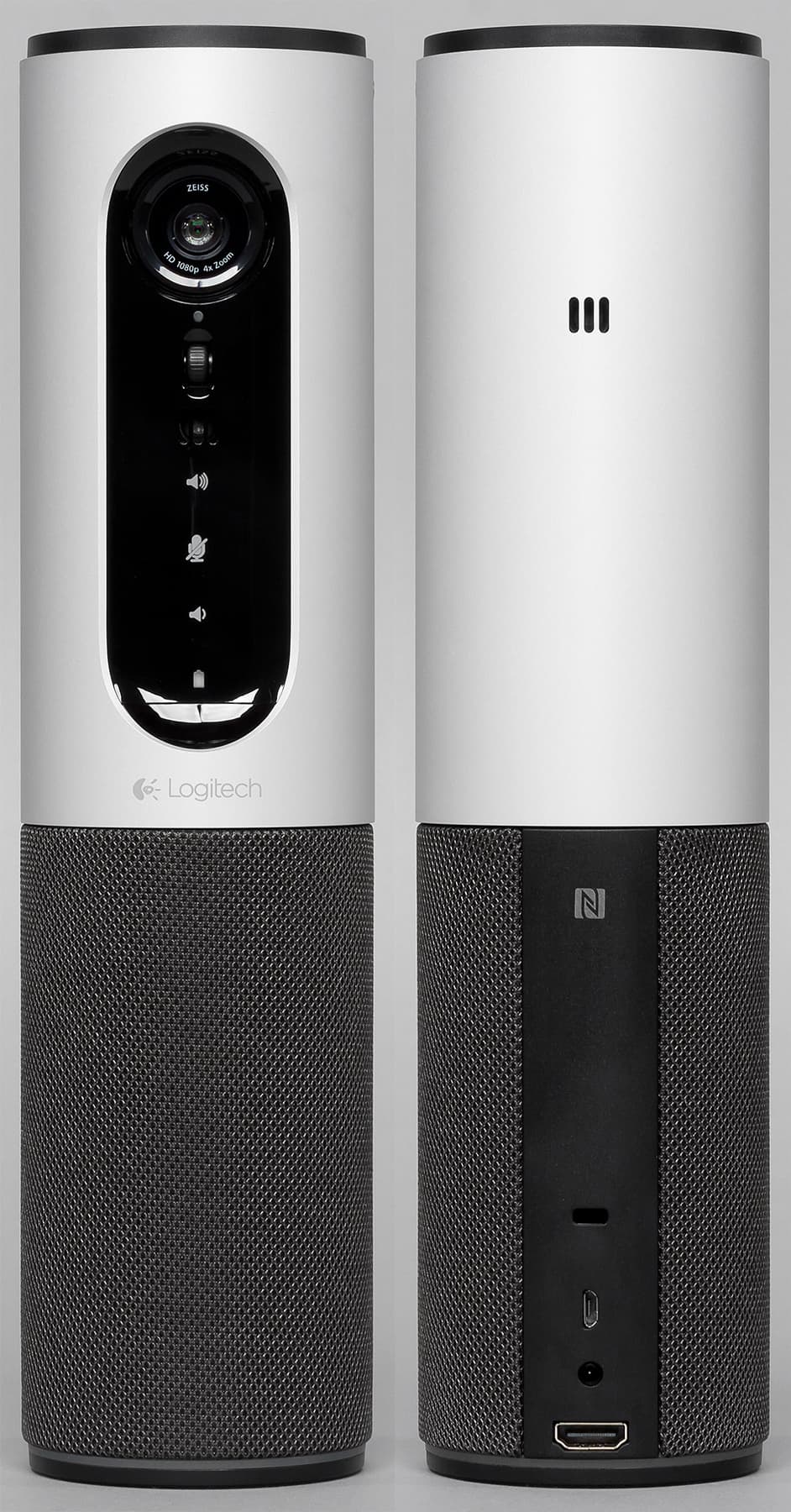

Устройство оснащено двумя микрофонами — их отверстия находятся на передней и на задней части корпуса. Возникает вопрос: зачем нужен задний микрофон, если камера здесь одна и «смотрит» вперед? Ответ кроется в функциональности системы, которая, помимо видеосвязи, благодаря встроенному аккумулятору может обеспечивать еще и длительную — в течение пятнадцати часов — аудиосвязь.

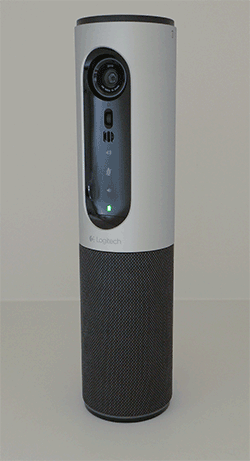

Помимо индикаторов, находящихся на лицевой панели, в устройстве имеется дополнительная подсветка, которая информирует о его текущем состоянии: синий цвет напоминает о том, что устройство включено, а красный — сигнализирует об отключенном микрофоне.

Система конференц-связи Logitech ConferenceCam Connect

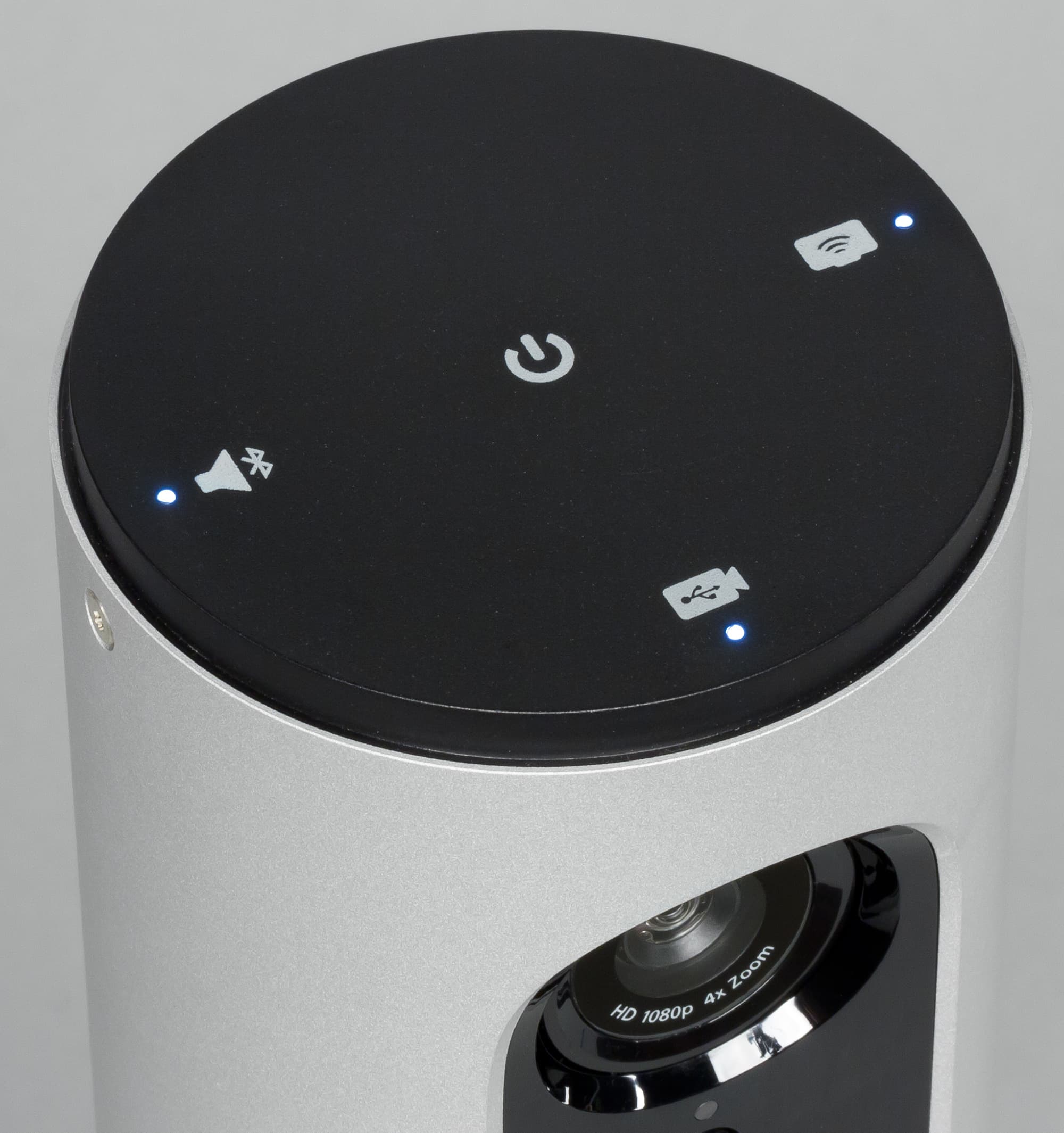

Верхняя крышка цилиндра содержит четыре сенсорных кнопки, которые активируются легким прикосновением: включение системы, активация режима беспроводного дублирования экрана, запуск связи по Bluetooth и переход в режим видеоконференции. Эти пиктограммы подсвечиваются белыми точечными светодиодами.

Система конференц-связи Logitech ConferenceCam Connect

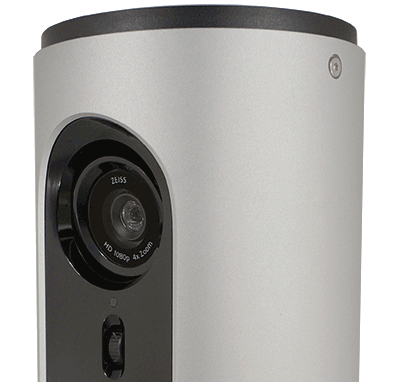

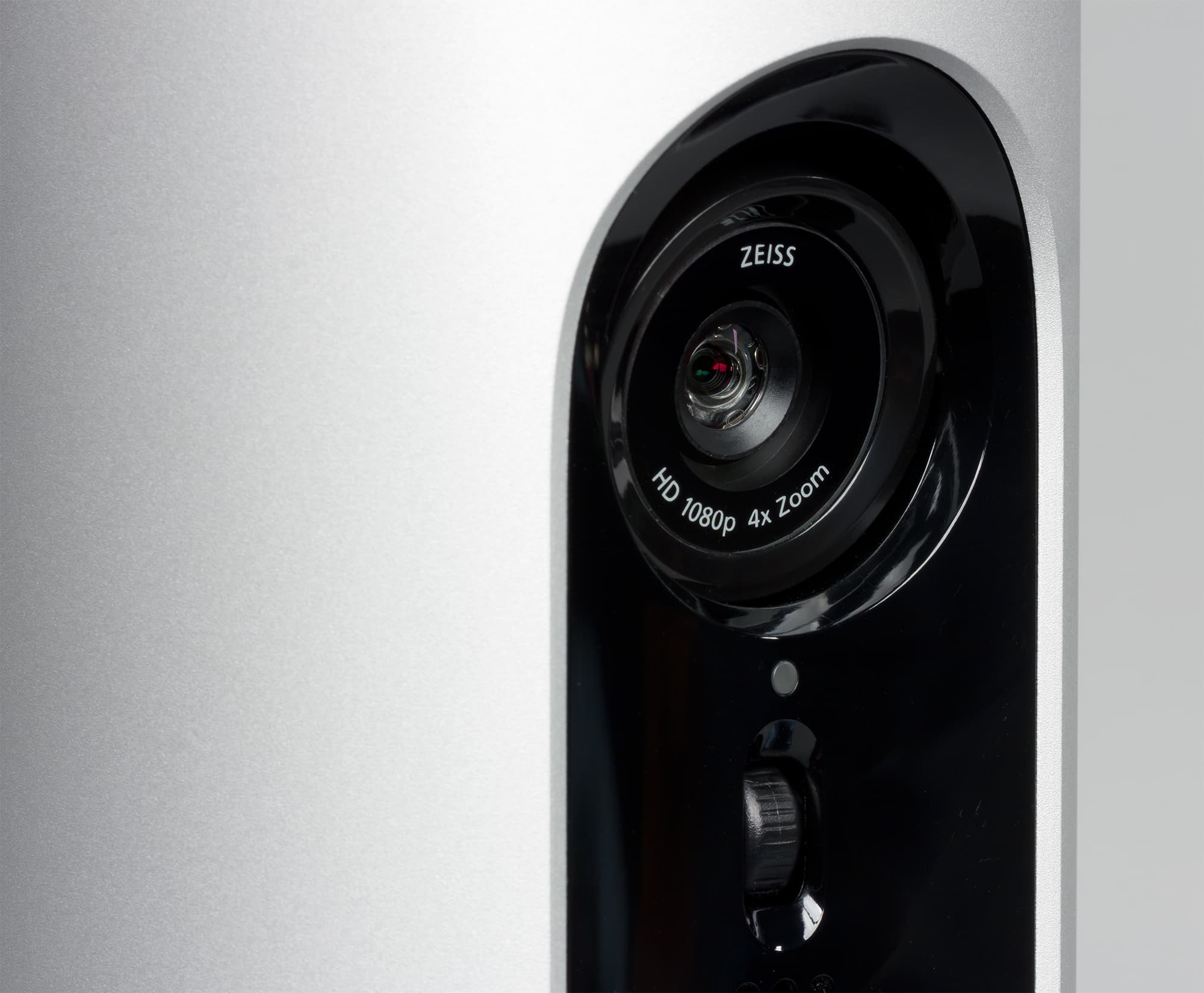

Камера. Мы уже говорили, что здесь использована оптика Zeiss, это само по себе должно означать высокое качество изображения. Позже мы обязательно выясним, так ли это. Объектив оснащен системой автофокуса, а вот зум в камере — только электронный, четырехкратный. Угол обзора камеры здесь довольно большой по сравнению с обычными веб-камерами, он составляет 90° по диагонали.

Система конференц-связи Logitech ConferenceCam Connect

Оптическая система может немного изменять угол наклона, но, к сожалению, не самостоятельно с помощью микродвигателей, а посредством механического колесика, которое находится сразу под объективом. Кстати, производитель предупреждает, что не следует нажимать на объектив пальцем во избежание поломки механизма наклона.

Система конференц-связи Logitech ConferenceCam Connect

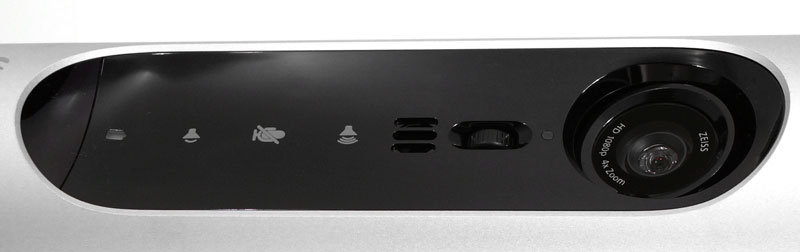

На следующем фото мы расположили лицевую панель управления горизонтально. На ней расположены индикатор заряда встроенной батареи, кнопки уменьшения/отключения/увеличения громкости, микрофонные отверстия, то самое колесико регулировки наклона объектива и еще один светодиодный индикатор работы устройства.

Система конференц-связи Logitech ConferenceCam Connect

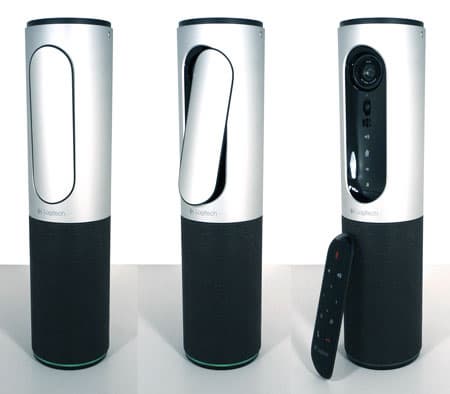

Прилагаемый пульт дистанционного управления при желании может составлять единое целое с корпусом устройства. Для этого по бокам панели управления расположены скрытые магниты, притягивающие пульт. В итоге пульт, будучи «поставленным на место», буквально сливается с корпусом.

Система конференц-связи Logitech ConferenceCam Connect

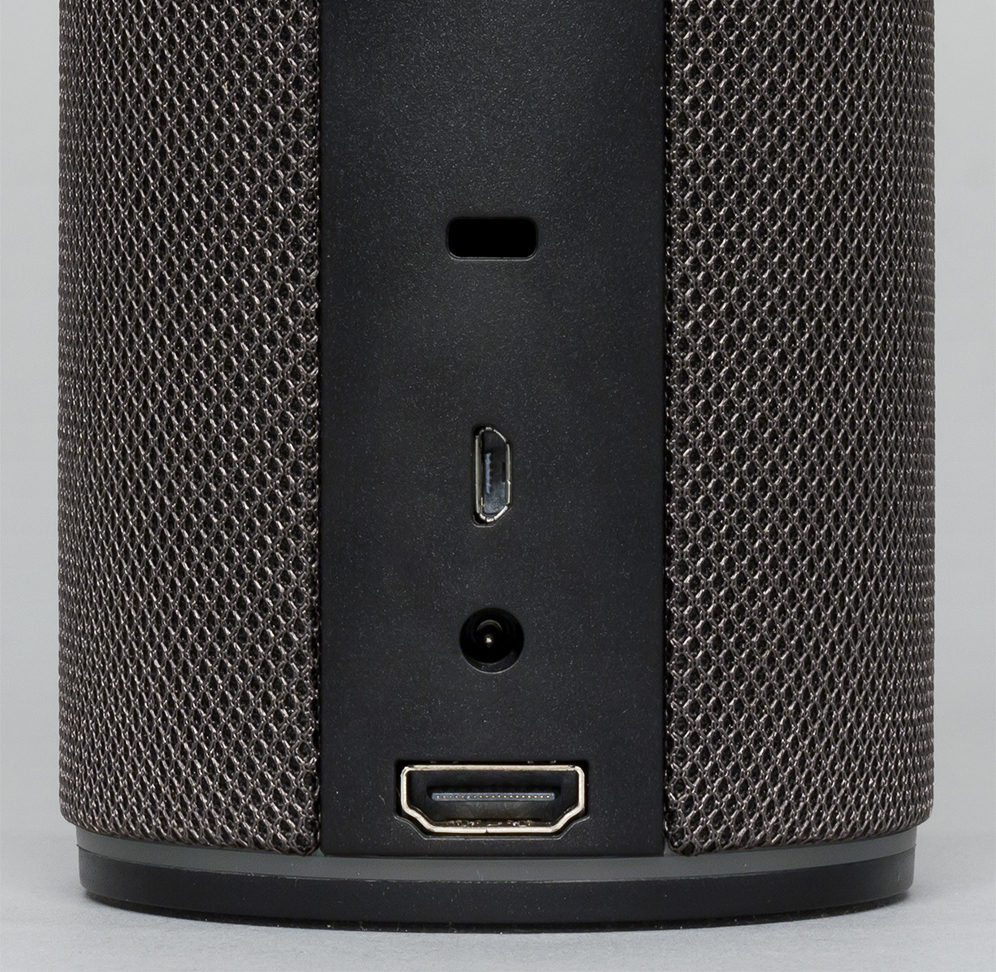

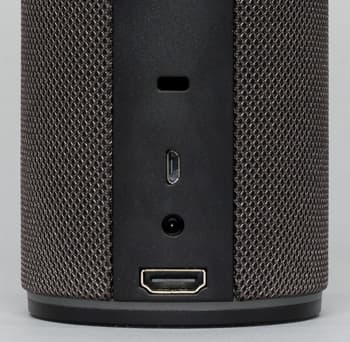

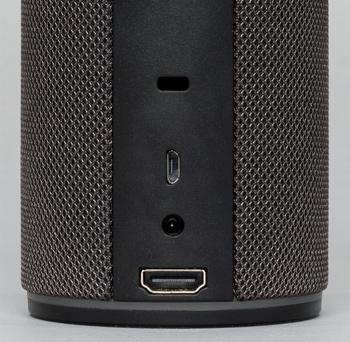

Все служебные разъемы устройства находятся сзади, в нижней части цилиндра. Здесь имеется отверстия для кенсингтонского замка (в людных конференц-залах всякие люди встречаются, так что лучше подстраховаться), порт Micro-USB для связи с ПК, вход адаптера питания и цифровой видеовыход HDMI.

Система конференц-связи Logitech ConferenceCam Connect

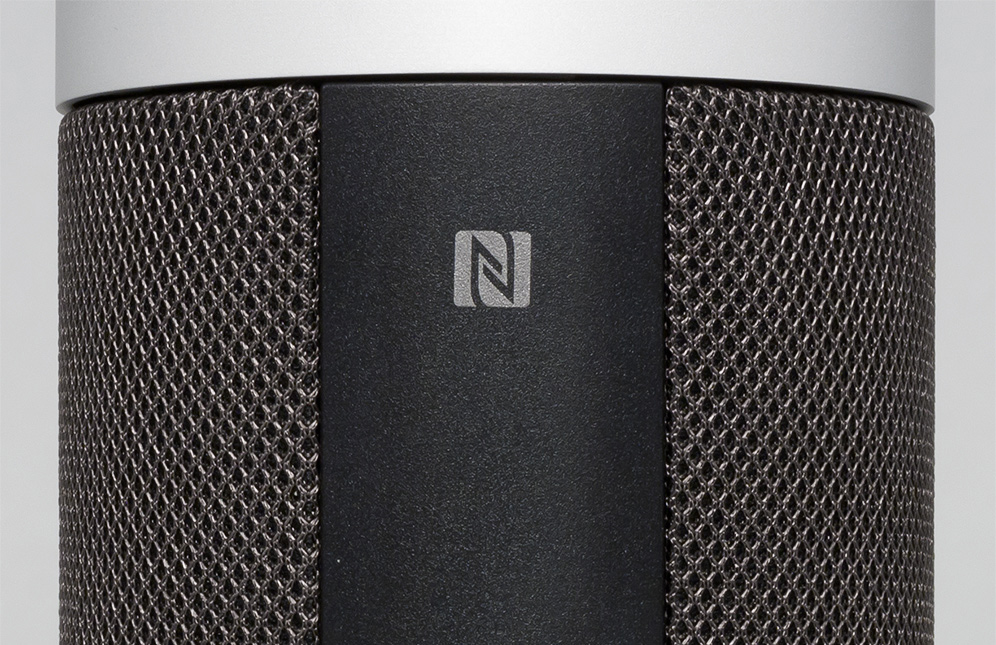

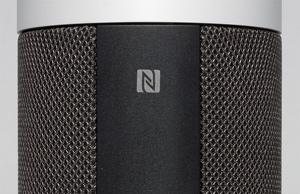

Выше этих интерфейсов можно разглядеть пиктограмму антенны NFC. Она требуется для быстрого сопряжения с мобильным устройством по Bluetooth и дальнейшим использованием системы в качестве обычной Bluetooth-колонки. Если смартфон или планшет не поддерживают технологию NFC, то сопряжение производится соответствующей сенсорной кнопкой на крышке камеры.

Система конференц-связи Logitech ConferenceCam Connect

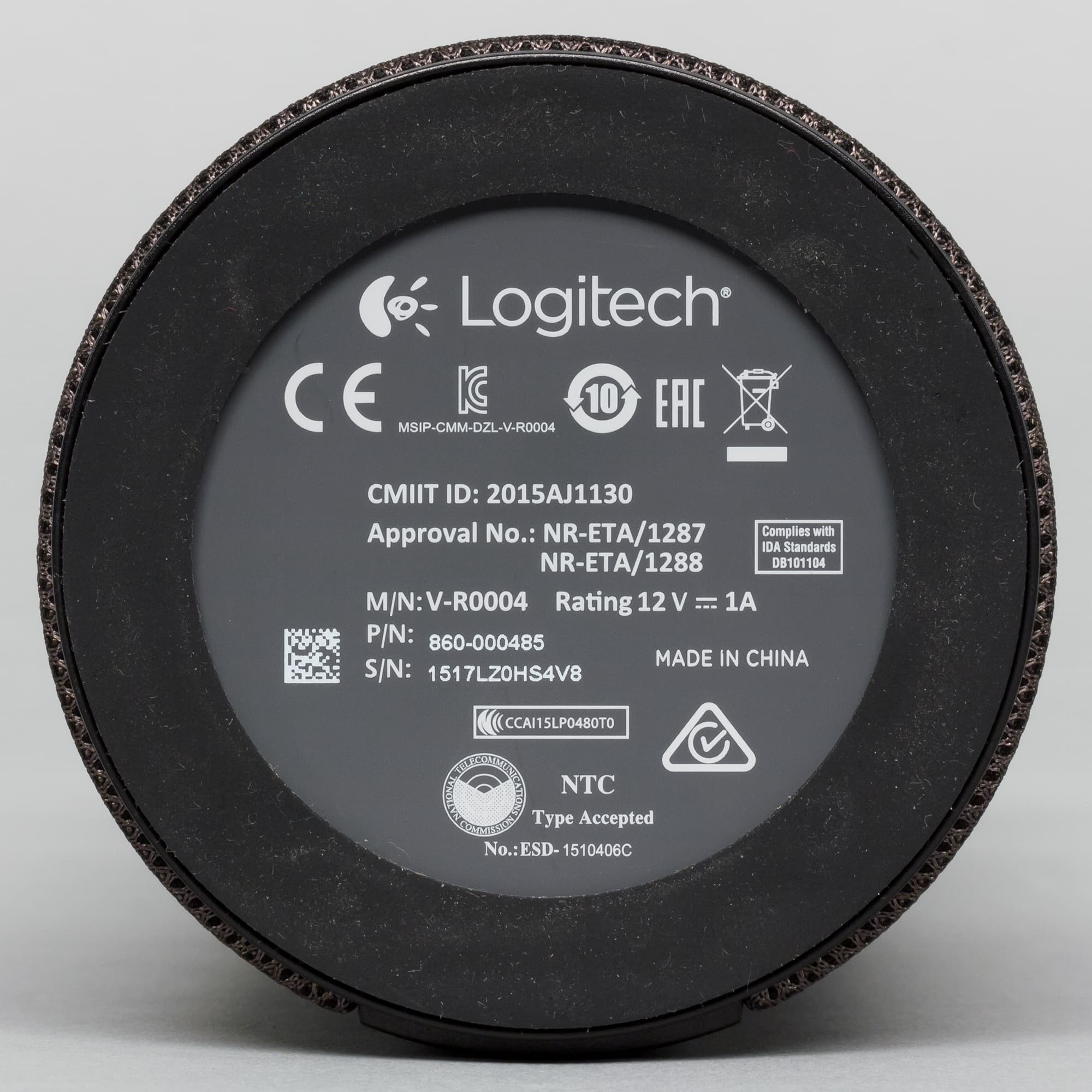

Периметр основания устройства обрамляет резиновое кольцо, которое обеспечивает устойчивость аппарата на гладких поверхностях.

Система конференц-связи Logitech ConferenceCam Connect

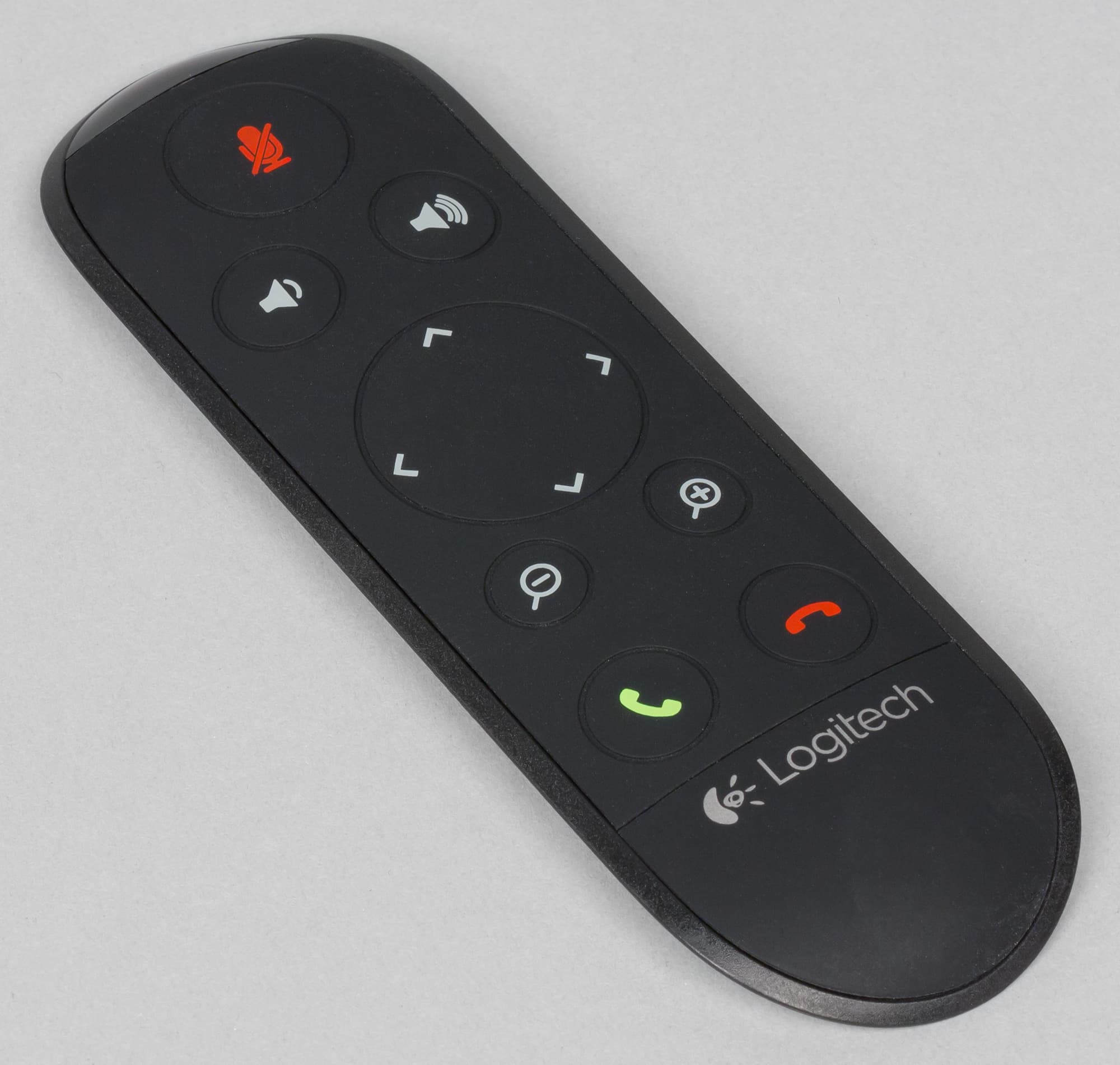

Наконец, пульт ДУ. Нам уже понятно, что его форма повторяет изгибы лицевой панели основного устройства, куда он вкладывается и удерживается с помощью магнитов. Питание пульта осуществляется от одной 3-вольтовой батарейки-таблетки формата CR2032. Имеющиеся на пульте кнопки позволяют управлять звуком, сдвигать цифровым методом изображение, если до этого был включен зум, а также осуществлять и завершать вызовы.

Система конференц-связи Logitech ConferenceCam Connect

Основные технические характеристики системы конференц-связи приведены в следующей таблице:

Камера
Объектив Zeiss, стекло
Регистрирующая матрица CMOS 3 Мп
Увеличение цифровой 4x
Угол обзора 90° по диагонали
Характеристики видео H.264 до 1920×1080 30p
Индикация Индикатор камеры, индикатор батареи, индикатор устройства громкой связи
Устройство
Протокол USB USB 2.0
Протокол беспроводной связи Wi-Fi 802.11n (2,4 ГГц, 5 ГГц); Bluetooth 4.0 (с поддержкой NFC)
Радиус действия беспроводной связи 10 м
Профили Bluetooth A2DP, AVRCP
Поддержка ОС/платформы
  • Android 4.3 или более поздней версии
  • Chrome OS (Chromebook и Chromebox)
  • Windows 7, Windows 8,1
  • ОС Mac OS X 10.7.x или более поздней версии
Дублирование экрана
  • Android 3.0 или более поздней версии
  • Windows 8.1
(iOS не поддерживается ввиду закрытости технологии AirPlay)
Требования к системе
  • ЦП: Intel Core 2 Duo 2,4 ГГц или лучше
  • ОЗУ: 2 ГБ или больше
Тип источника питания
  • перезаряжаемый аккумулятор
  • питание от сети переменного тока (через адаптер питания)
Габариты (диаметр × высота), масса ∅75×330 мм, 786 г
Звук
Тип подключения USB, Bluetooth
Колонка Встроенная, моно
Частотный диапазон колонки, звук. давление 140 Гц — 16 кГц, 89 дБ SPL ±3 дБ
Микрофон Встроенный широконаправленный
Частотный диапазон микрофона, чувствительность 100 Гц — 16 кГц, −34 дБ ±3 дБ
Средняя цена T-13575855
Розничные предложения L-13575855-10

Настройки, эксплуатация

Настроек как таковых в рассматриваемом устройстве не существует. Пожалуй, с большой натяжкой можно сказать, что какие-то настройки все же придется изучить, но лишь при беспроводном соединении системы конференц-связи со смартфоном. Во всех остальных случаях наше устройство можно считать обыкновенной — только большой и серьезной — веб-камерой с соответствующей функциональностью. К которой благодаря встроенному аккумулятору добавлена еще и автономность, что немаловажно.

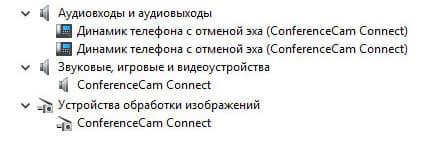

При соединении камеры с ПК по USB в системе появляется новое устройство, драйверы к которому отыскиваются автоматически (Windows 10). При этом система состоит из нескольких компонентов, список которых можно увидеть в Диспетчере устройств.

Connect в Панели устройств Connect в Диспетчере устройств
Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Здесь требуется пояснить важную особенность рассматриваемого аппарата. Во-первых, передача данных на ПК производится через WDM (Windows Driver Model) — фреймворк, предполагающий наибольшую совместимость того или иного устройства со стандартными драйверами. Благодаря этому наше устройство может работать практически с любым сторонним программным обеспечением (хотя, никакого «родного»-то все равно нет). Таким ПО может быть Skype, Viber и другие программные коммуникационные средства, где среди функций имеется видео- или аудиосвязь.

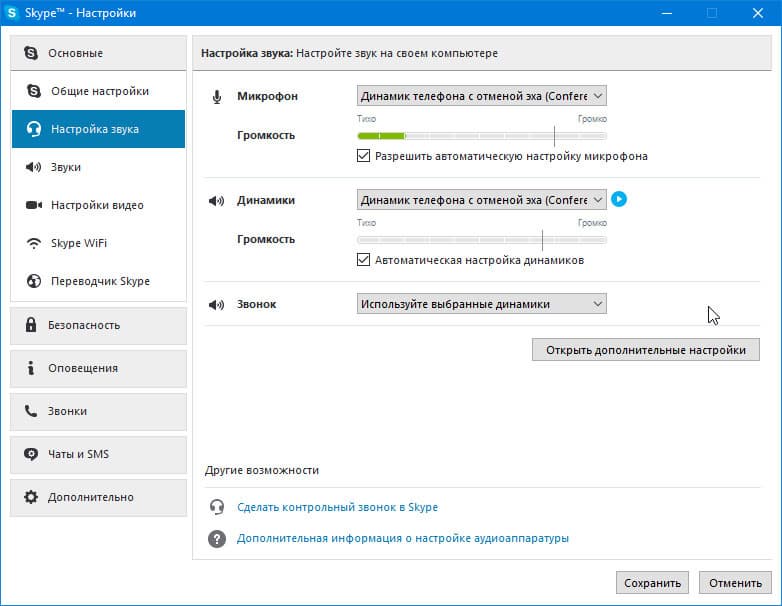

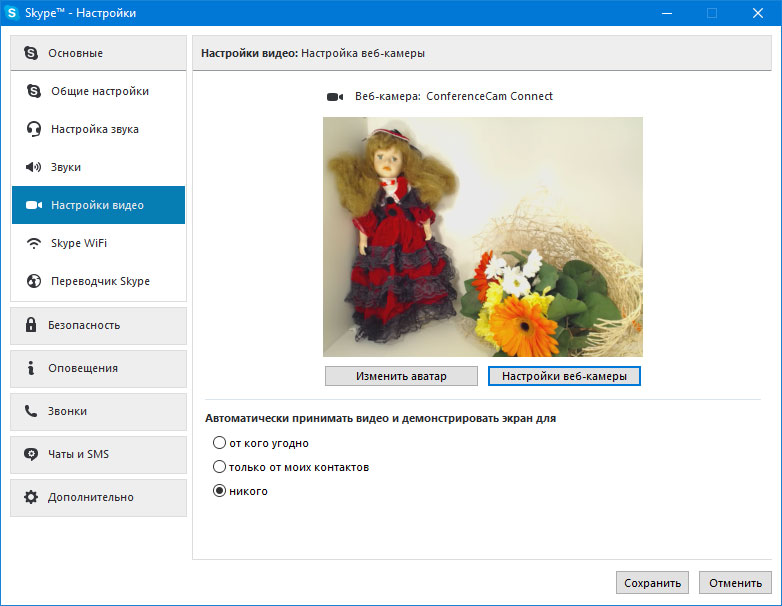

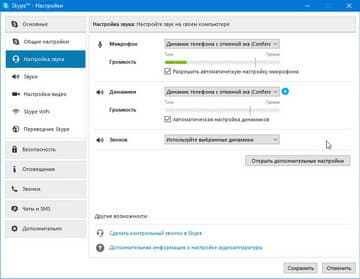

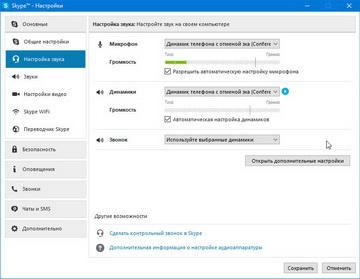

Настройки камеры Connect в Skype Настройки звука в Skype
Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Впрочем, список поддерживаемых приложений не ограничивается видеочатами. Любое приложение, поддерживающее WDM, непременно увидит и услышит сигнал, поступающий с ConferenceCam Connect.

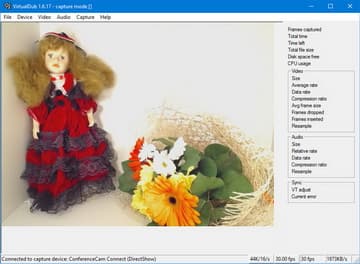

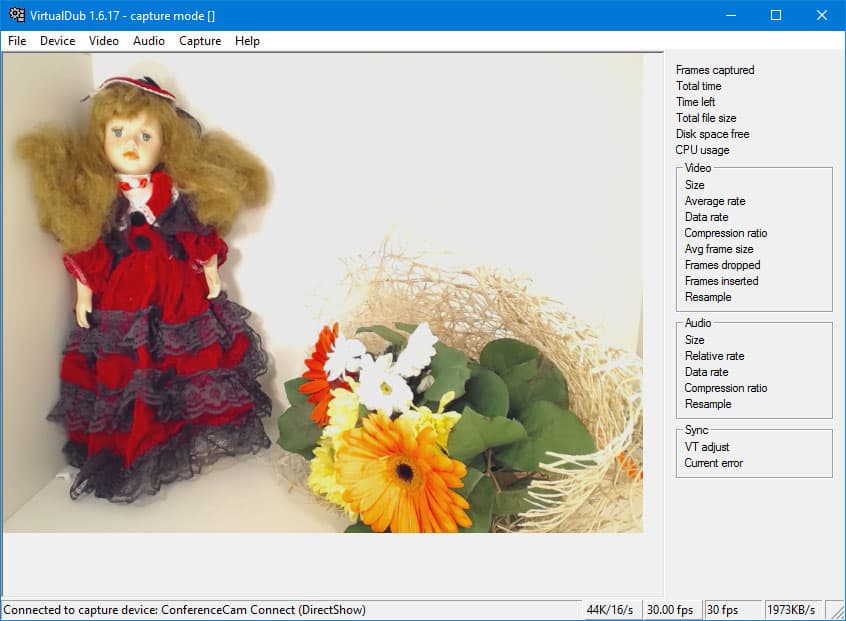

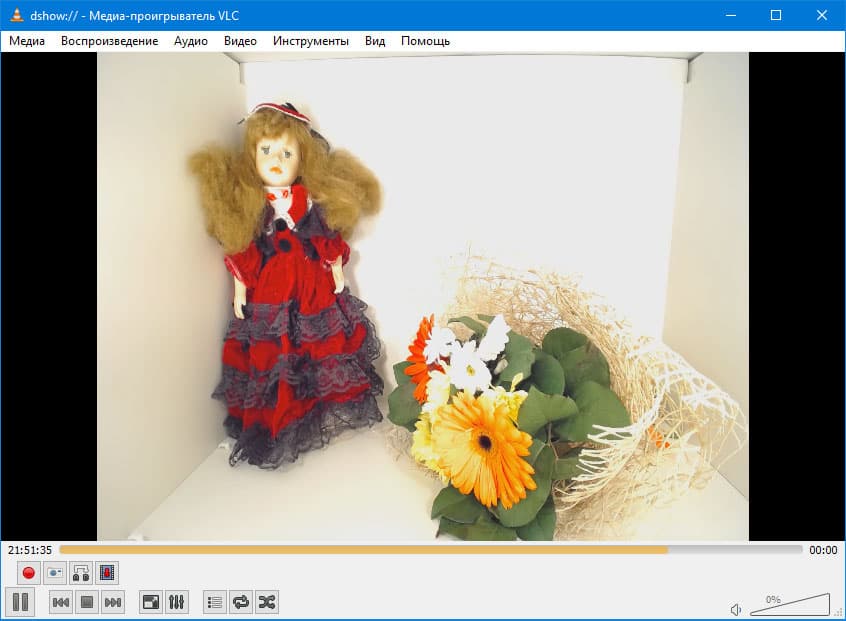

Захват в VirtualDub Просмотр и запись в VLC
Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Большим плюсом является тот факт, что поток данных обрабатывается еще на этапе формирования, в самой камере за счет встроенного аппаратного кодека H.264. Таким образом, в компьютер по USB поступает уже сжатый поток, который имеет в десятки раз меньший объем — кстати, вот и причина, по которой разработчик ограничился использованием «старой» шины USB 2.0, пропускной способности оказывается более чем достаточно для пересылки таких объемов информации.

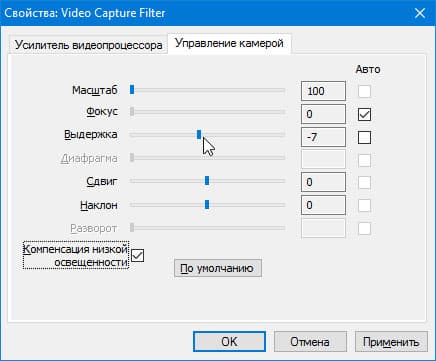

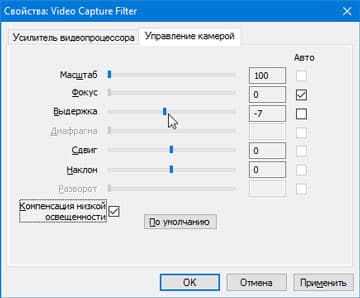

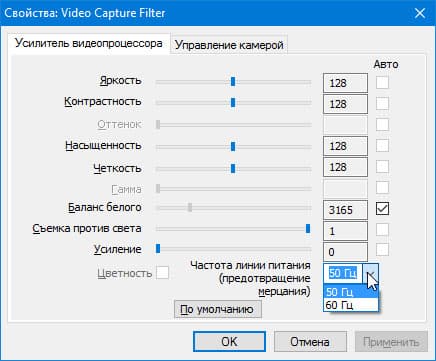

Дополнительные настройки камеры (стандартный Video Capture Filter, открывающийся в программах, поддерживающих WDM) позволяют изменить яркость, контраст, насыщенность, четкость картинки, настроить вручную баланс белого, активировать компенсацию контрового света и усиление, выбрать частоту электросети для предотвращения мерцания. Также доступно и управление камерой: электронный зум 4х, ручная фокусировка (!), изменение выдержки, а также сдвиг картинки вверх/вниз или влево/вправо, если перед этим был активирован зум.

Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Отдельно отметим возможность ручной фокусировки — эта функция может оказаться незаменимой в случаях, когда автофокус ошибается или «елозит» из-за наличия на далеком заднем плане какого-то контрастного хорошо освещенного фона.

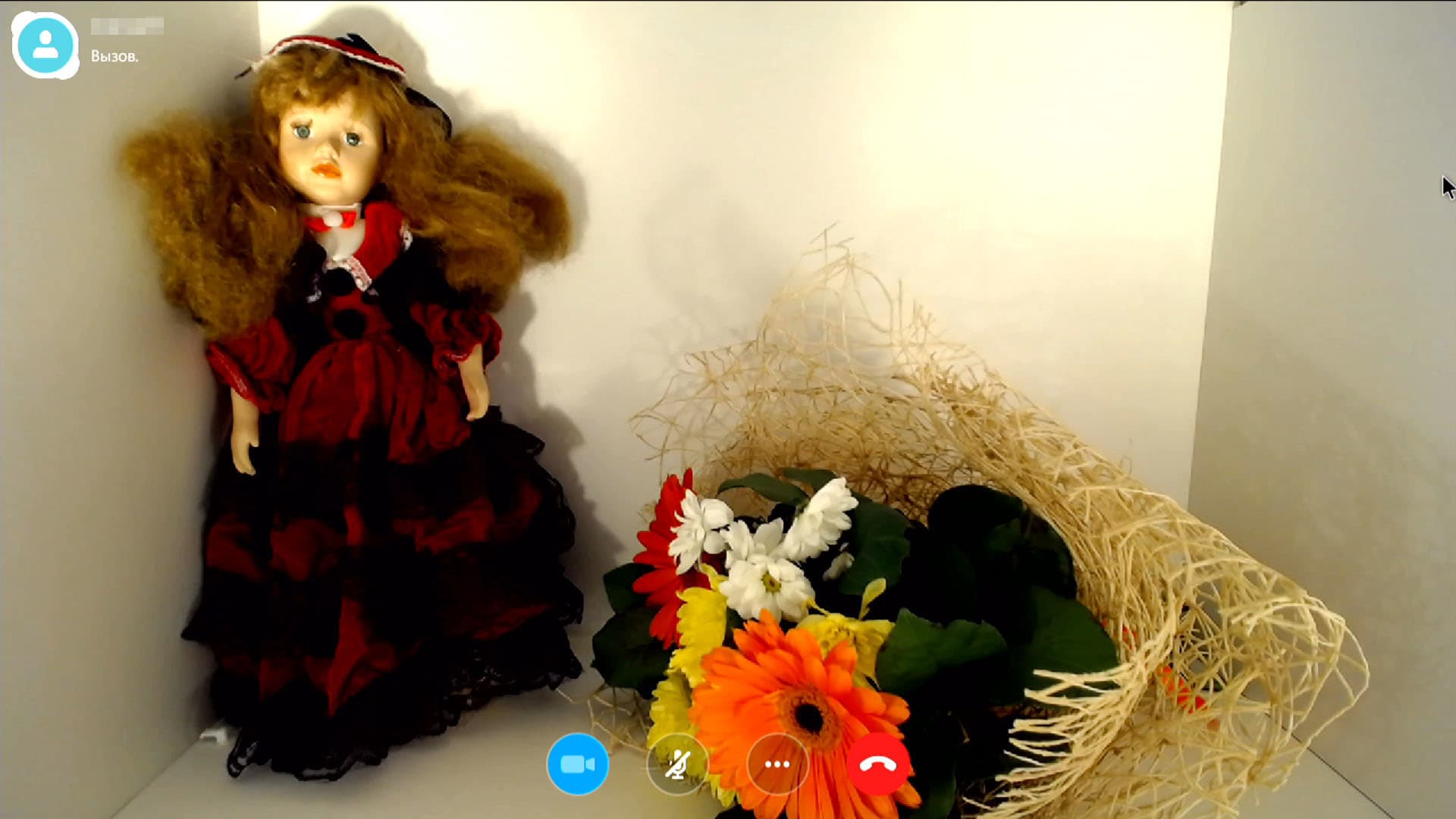

Работа камеры с любым программным обеспечением гарантируется не только в настольных операционных системах. Все вышесказанное относится и к Android-устройствам. Вовсе необязательно брать с собой на выездное совещание ноутбук, вполне достаточно и ТВ-приставки или даже ТВ-стика с Android внутри. Главное, чтобы у этой коробочки имелся порт для подключения USB-периферии (клавиатура, мышь и т. д.).

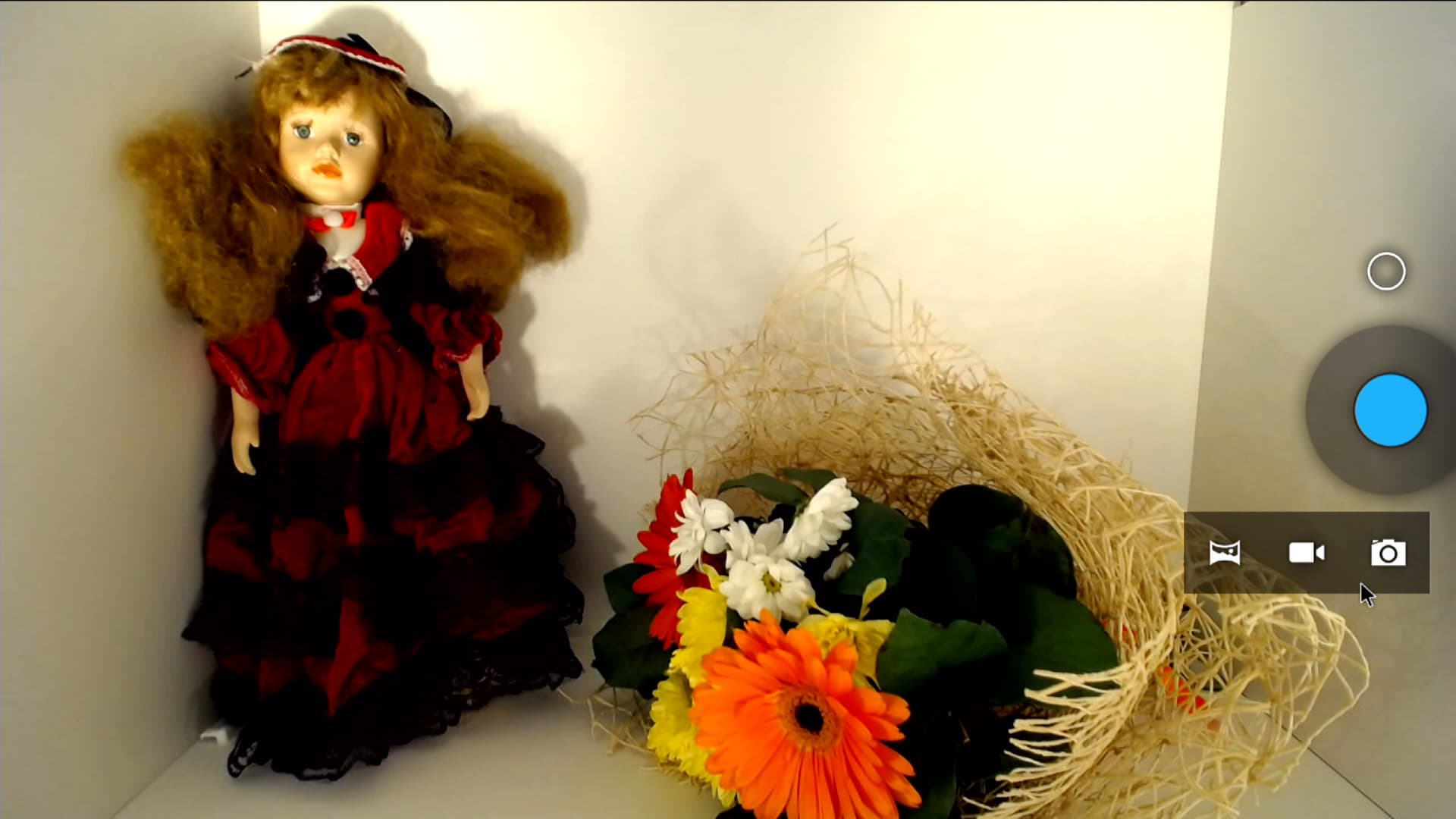

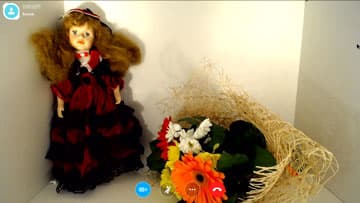

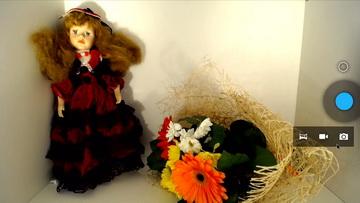

Стандартное Android-приложение Камера Skype для Android
Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Полезный факт: при подключении рассматриваемой системы конференц-связи к любой Android-приставке наше устройство автоматически начинает играть роль не только камеры, но и динамика этой приставки. Ведь любая Android-ТВ-приставка тем и отличается от смартфона или планшета, что у нее отсутствуют дисплей, камера и громкоговоритель.

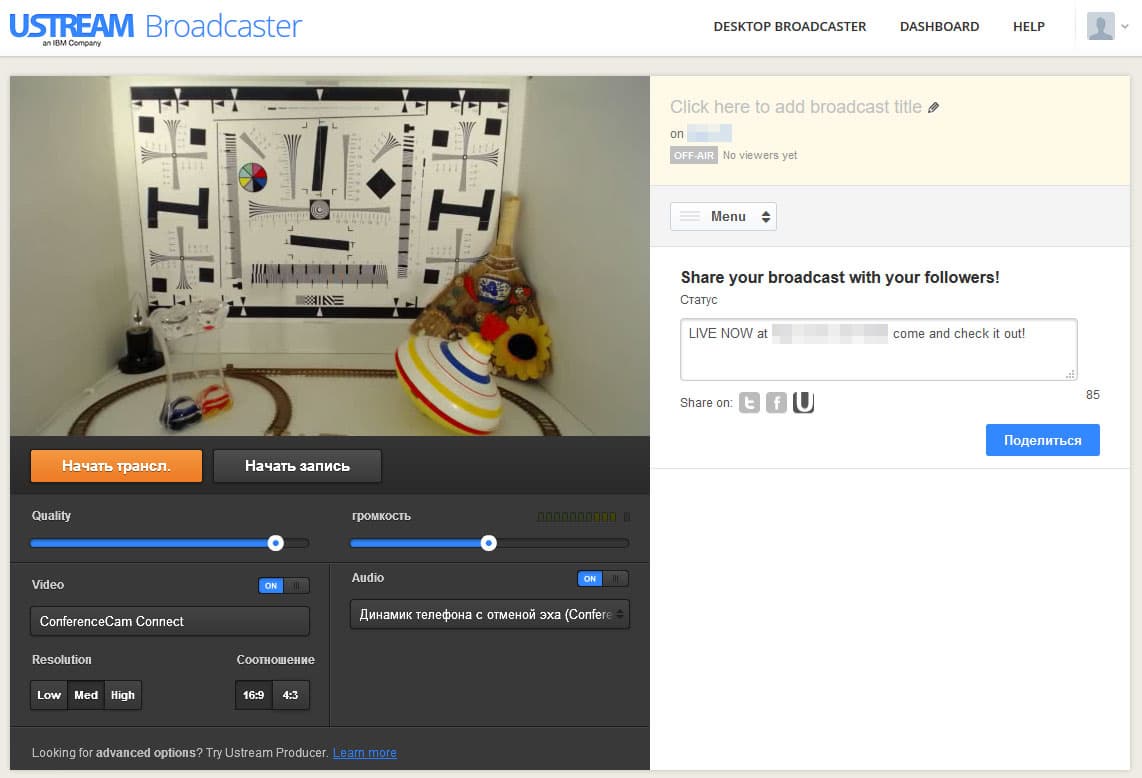

После перечисленных примеров вряд ли покажется удивительным, что рассматриваемую камеру также без затруднений можно использовать в качестве источника видео/аудиосигнала для интернет-трансляций. К примеру, в Ustream не пришлось даже заглядывать в настройки.

Система конференц-связи Logitech ConferenceCam Connect

Функциональность USB мы рассмотрели в полном объеме, но для чего нашему устройству требуется цифровой видеовыход HDMI? Изучение этой функциональности привело к легкому разочарованию. Оказывается, видеовыход не предполагает трансляцию видеосигнала со встроенной камеры или повторение интерфейса Skype (хотя такое вообще неосуществимо без внедрения в устройство полноценной операционной системы, «хотя бы» Android). Видеовыход активен только в режиме «беспроводного дублирования экрана». Такой режим основан на технологии Wi-Fi Direct, с помощью которой осуществляется прямая связь между мобильным устройством и устройством отображения информации (телевизор, проектор). В нашем случае камеру можно считать таким телевизором или, точнее, Miracast-приставкой (есть и другие торговые наименования этой технологии: Miracast, Allshare cast, Screen Mirroring, Wireless Output и так далее до скончания фантазии производителей). Суть технологии проста и давно известна: при ее активации телевизор выполняет функции дисплея смартфона, только большого дисплея, который виден всем присутствующим. Очевидно, что такое дублирование экрана может потребоваться в случаях, когда картинку со смартфона нужно вывести на большой экран или проектор.

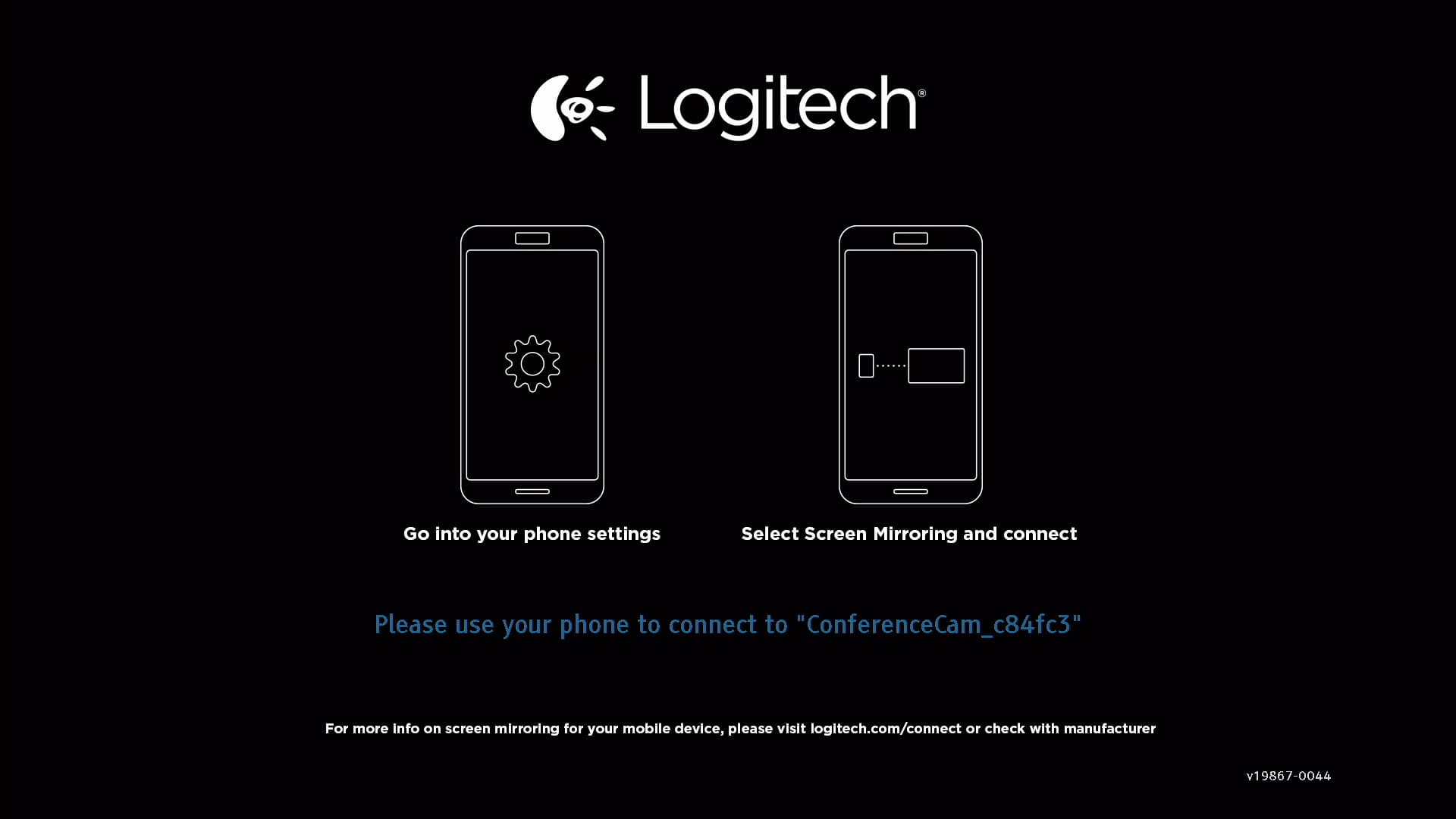

При подключении рассматриваемого аппарата к телевизору по HDMI и после активации режима беспроводного дублирования на дисплее телевизора или экране проектора отобразится следующая информационная заставка:

Система конференц-связи Logitech ConferenceCam Connect

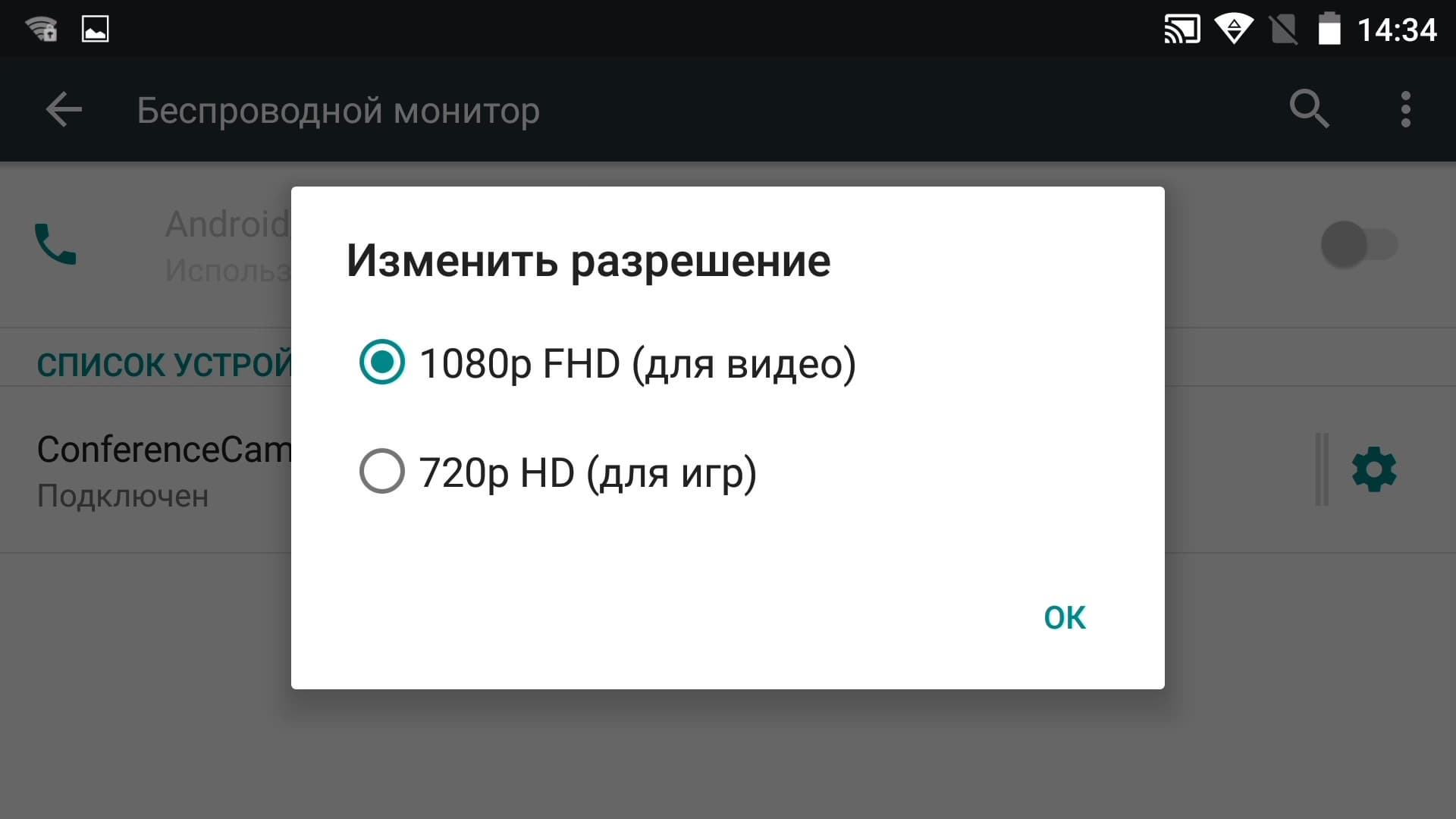

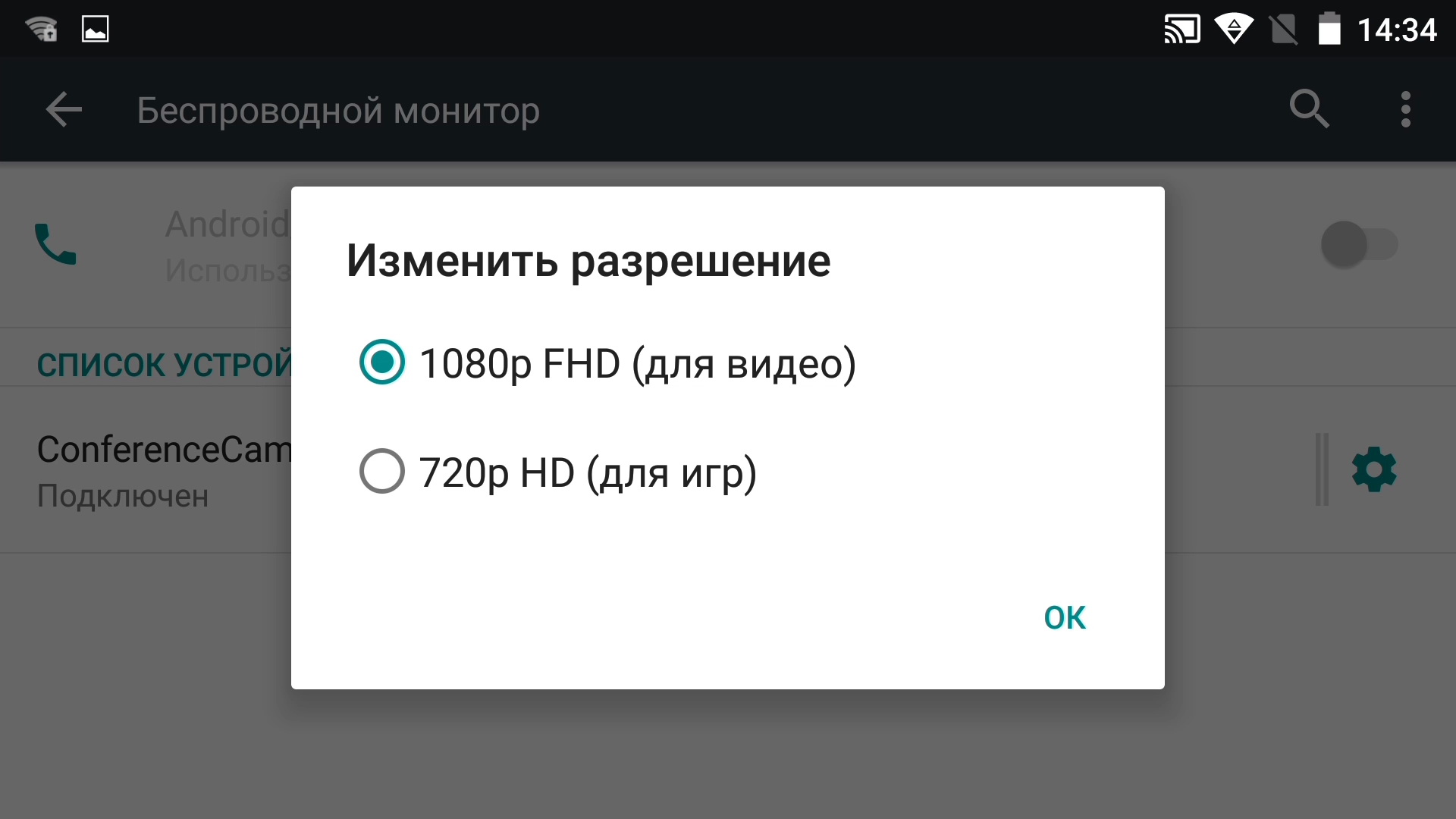

Далее все по обкатанному шаблону: если смартфон или планшет поддерживают технологию, то в смартфонных настройках экрана обязательно отыщется строка, которая может называться Беспроводной монитор либо как-то иначе.

Система конференц-связи Logitech ConferenceCam Connect

Если подключение удалось (а что этому может помешать?), видеовыход ConferenceCam Connect будет транслировать видео- и аудиосигнал на телевизор или проектор непосредственно с подключенного смартфона, дублируя его дисплей и громкоговоритель.

Наконец, звук. Нам уже понятно, что использование встроенного динамика возможно несколькими способами. Звук вместе с видео передается как по USB, так и с видеовыхода при активной функции Screen Mirroring. Но есть и третий способ эксплуатации громкоговорителя — связь через Bluetooth.

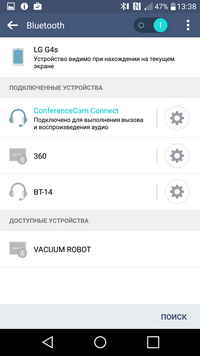

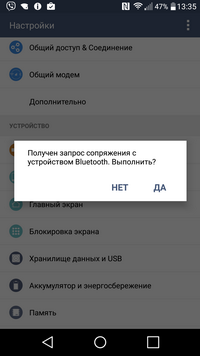

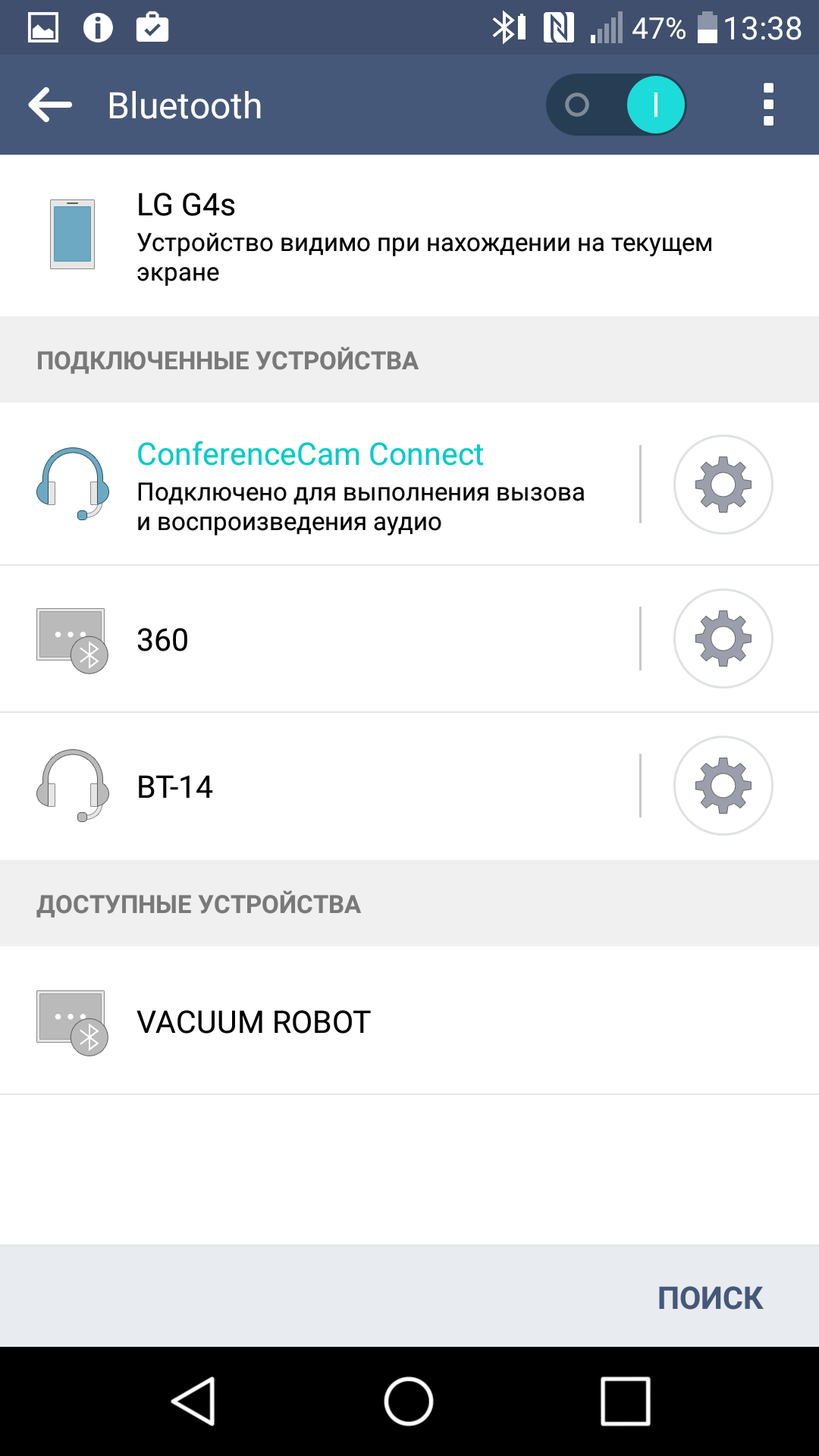

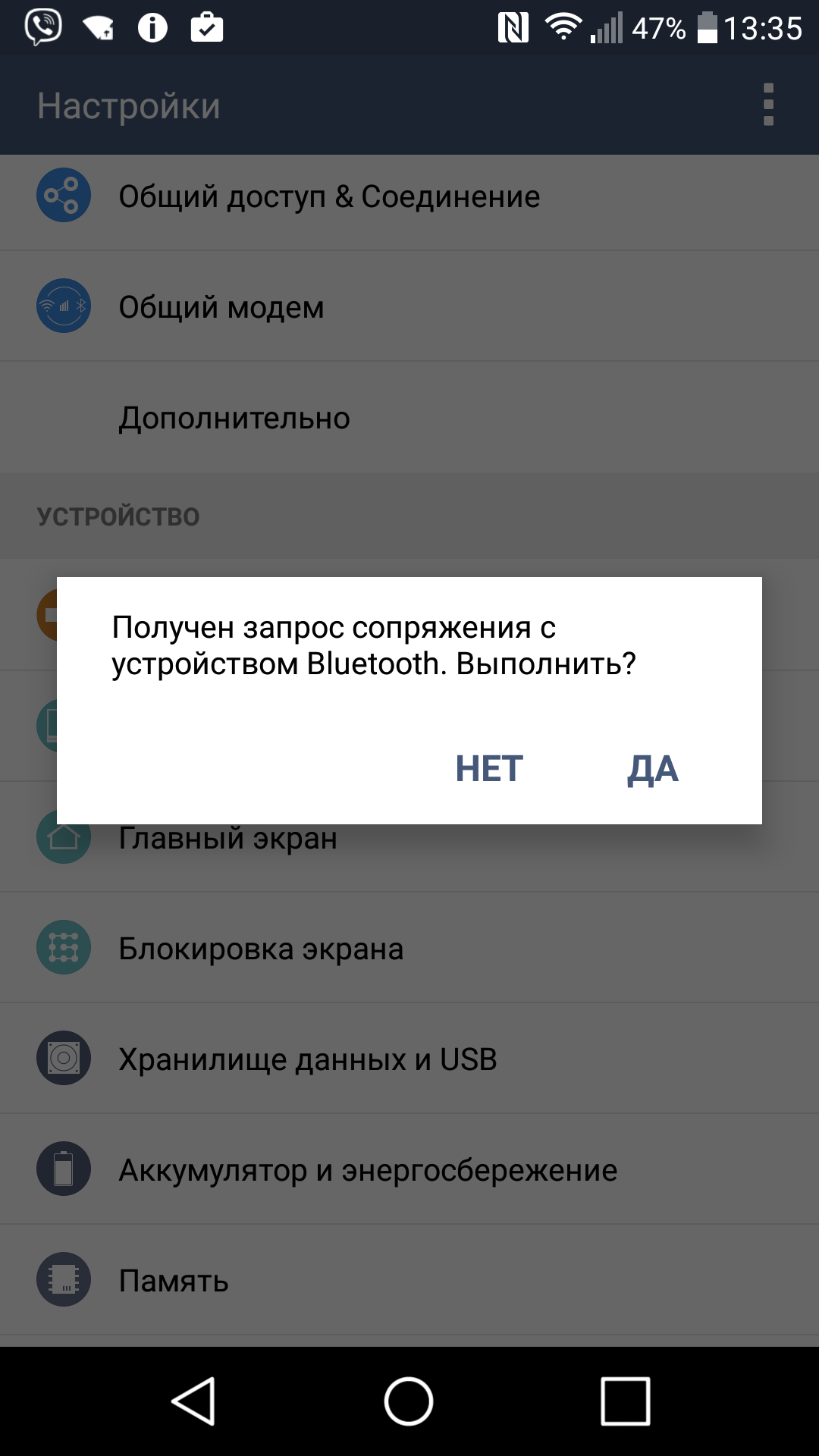

Быстрое сопряжение двух устройств — смартфона и нашей камеры — можно осуществить с помощью адаптера NFC, если таковой имеется в мобильном устройстве. Если нет — тоже не беда, соединение легко устанавливается традиционным методом, достаточно лишь включить Bluetooth-адаптеры устройства и смартфона.

Система конференц-связи Logitech ConferenceCam Connect
Система конференц-связи Logitech ConferenceCam Connect

Теперь, когда рассматриваемая система превратилась в громкую внешнюю колонку смартфона, можно вести длительные аудиопереговоры без использования видеосвязи.

Что касается особенностей звука — подробные характеристики динамика, встроенного в нашу систему, приведены выше в таблице спецификаций. Мы же добавим, что динамик в устройстве действительно громкий, но при этом не допускает перегрузок, хрипов, а ощутимые басы придают аппарату еще больше солидности.

В заключение — о главном. О камере. Точнее, о ее действительных характеристиках, которые можно выявить лишь на практике. Нет, мы не станем отрывать серьезных людей от серьезных видеопереговоров. Нас интересуют лишь технические аспекты, а не ощущения, который появляются у участников деловых видеоконференций. А потому для выяснения интересующих нас качеств проведем стандартные тесты, которые обычно проводим при изучении любой камеры.

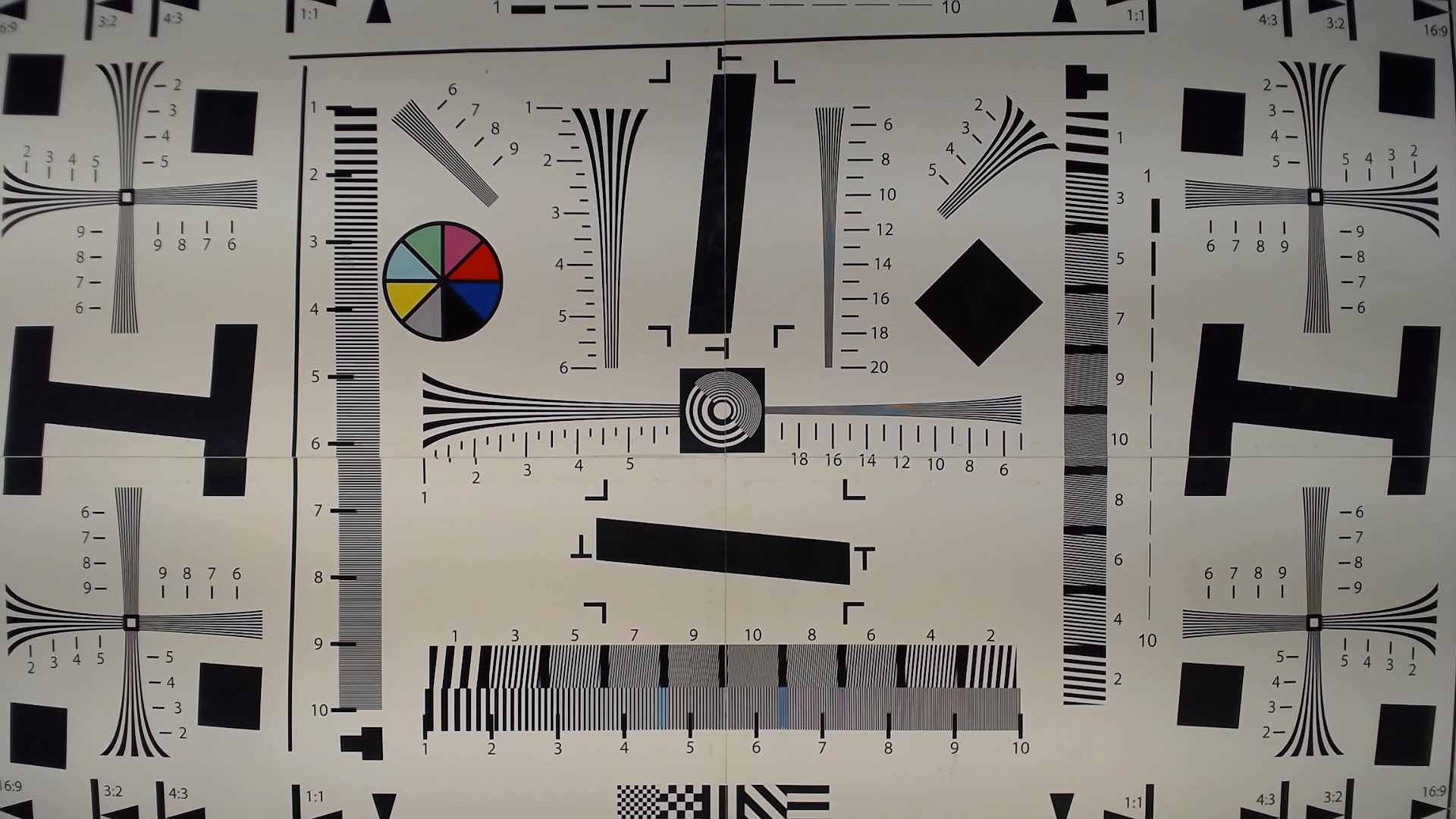

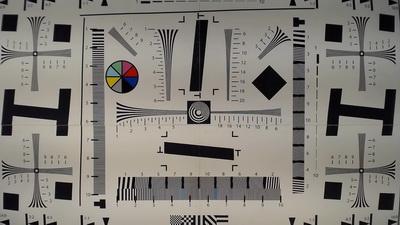

Первое: разрешающая способность. Не каждому известно, что разрешение кадра (попросту его размеры) и разрешающая способность камеры — суть разные понятия. Подавляющее большинство веб-камер, которые могут транслировать видеосигнал с размером кадра Full HD (1920×1080), фактически обманывают, занимаясь банальным апскейлом (искусственным, программным увеличением размера кадра). Да, в результате такой операции размер кадра получает вожделенный ярлык Full HD, о чем можно с гордостью заявлять в спецификациях и приклеивать на лицевую панель камеры соответствующий лейбл. Однако разрешающая способность — при таком-то разрешении — зачастую повторяет разрешающую способность обычных веб-камер, не склонных к Full HD-хвастовству. А что же наша камера, с ее цейсовской оптикой и трехмегапиксельной матрицей? Проверим с помощью стандартной таблицы.

Система конференц-связи Logitech ConferenceCam Connect

Около 900 ТВ-линий по горизонтальной стороне кадра! Это удивительно высокий результат для веб-камер или камер наблюдения. Благодаря высокой разрешающей способности каждая деталь, оказавшаяся во время видеоконференции в кадре, будет выглядеть четко, а не напоминать расплывчатое пятно. Так что с мимикой во время переговоров теперь следует быть поаккуратнее.

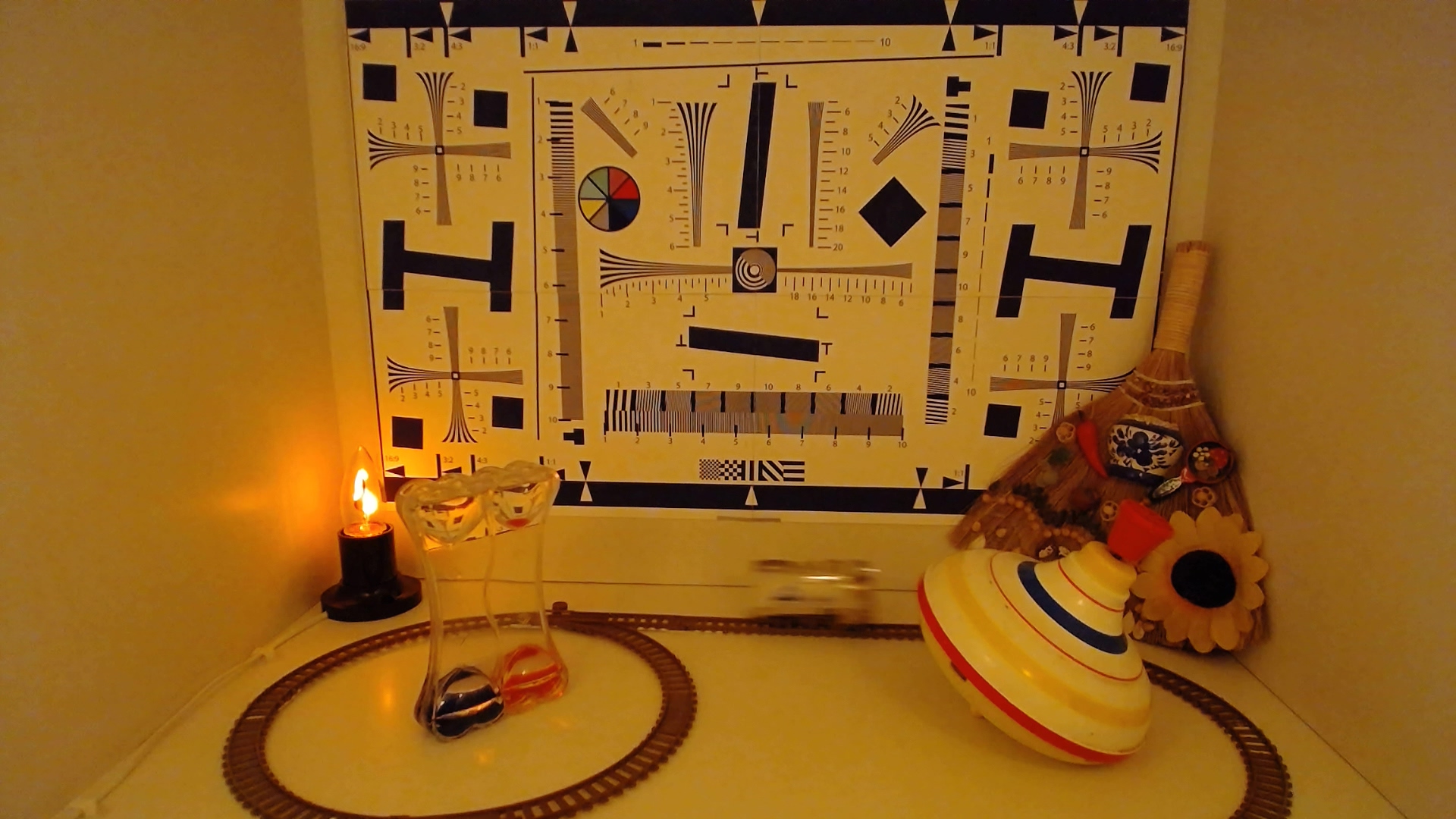

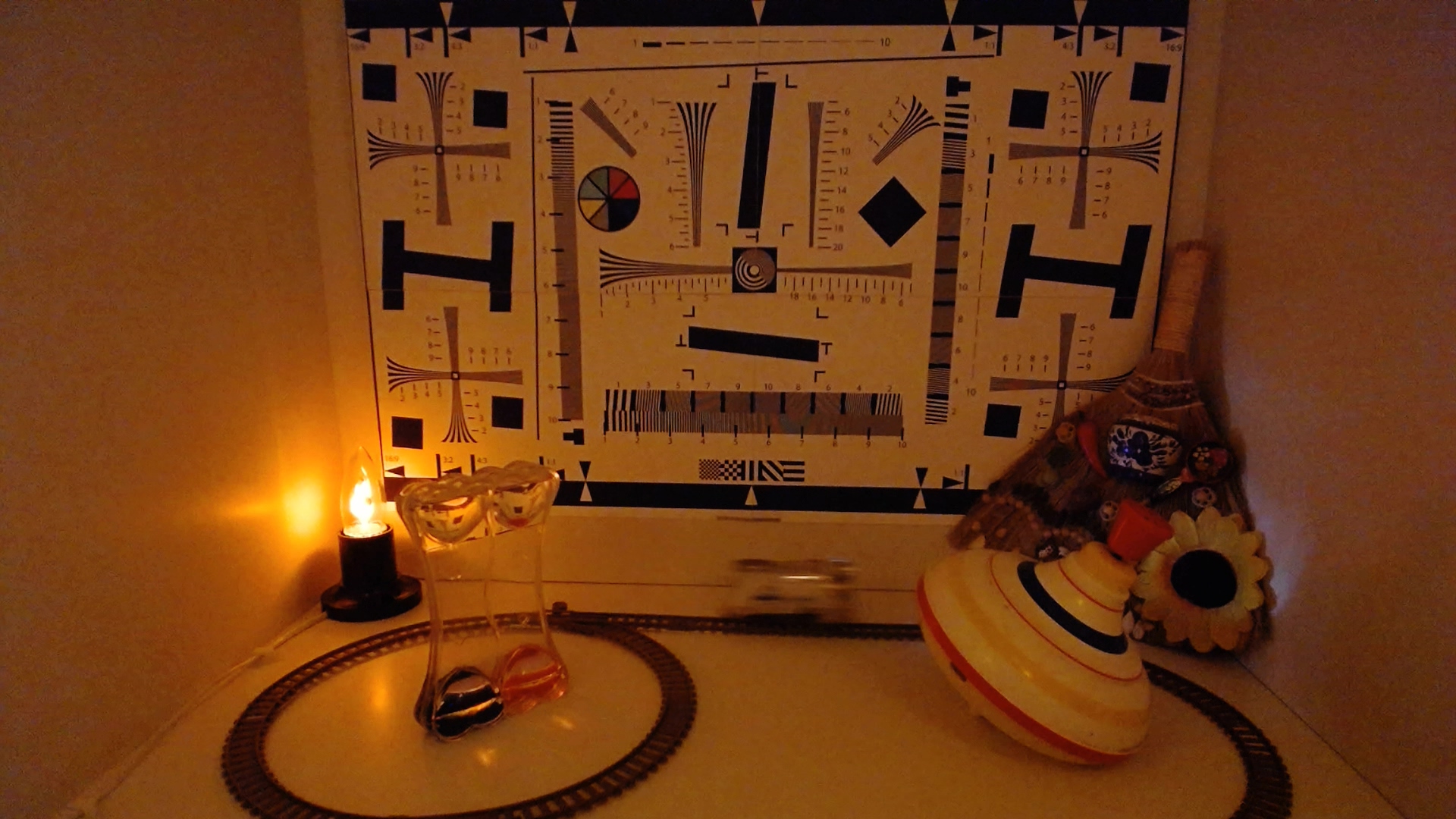

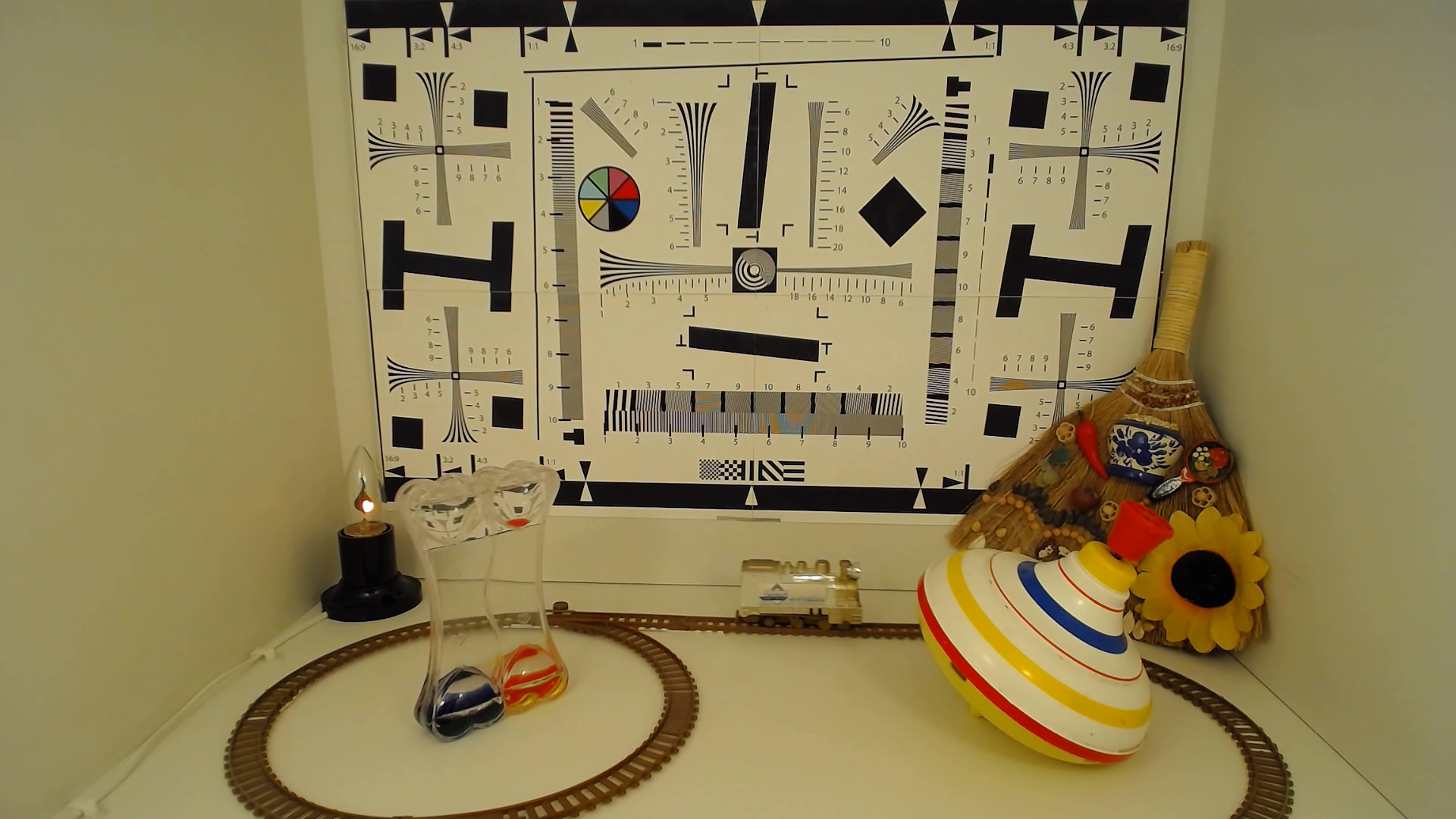

Во-вторых, чувствительность. Ситуации бывают разные, и наша камера готова к любой из них. По крайней мере, готова технически. Например, встроенный в камеру аккумулятор позволяет обойтись без протягивания удлинителя. Однако такие походные условия могут означать также и отсутствие достаточного уровня освещенности. Но ведь хорошее освещение для камер — это критический фактор. Особенно для камер с такой миниатюрной оптикой. Следующее тестирование проводится согласно опубликованной методике в целях установления чувствительности камеры в неизменяемых условиях.

700 люкс 260 люкс

20 люкс 5 люкс

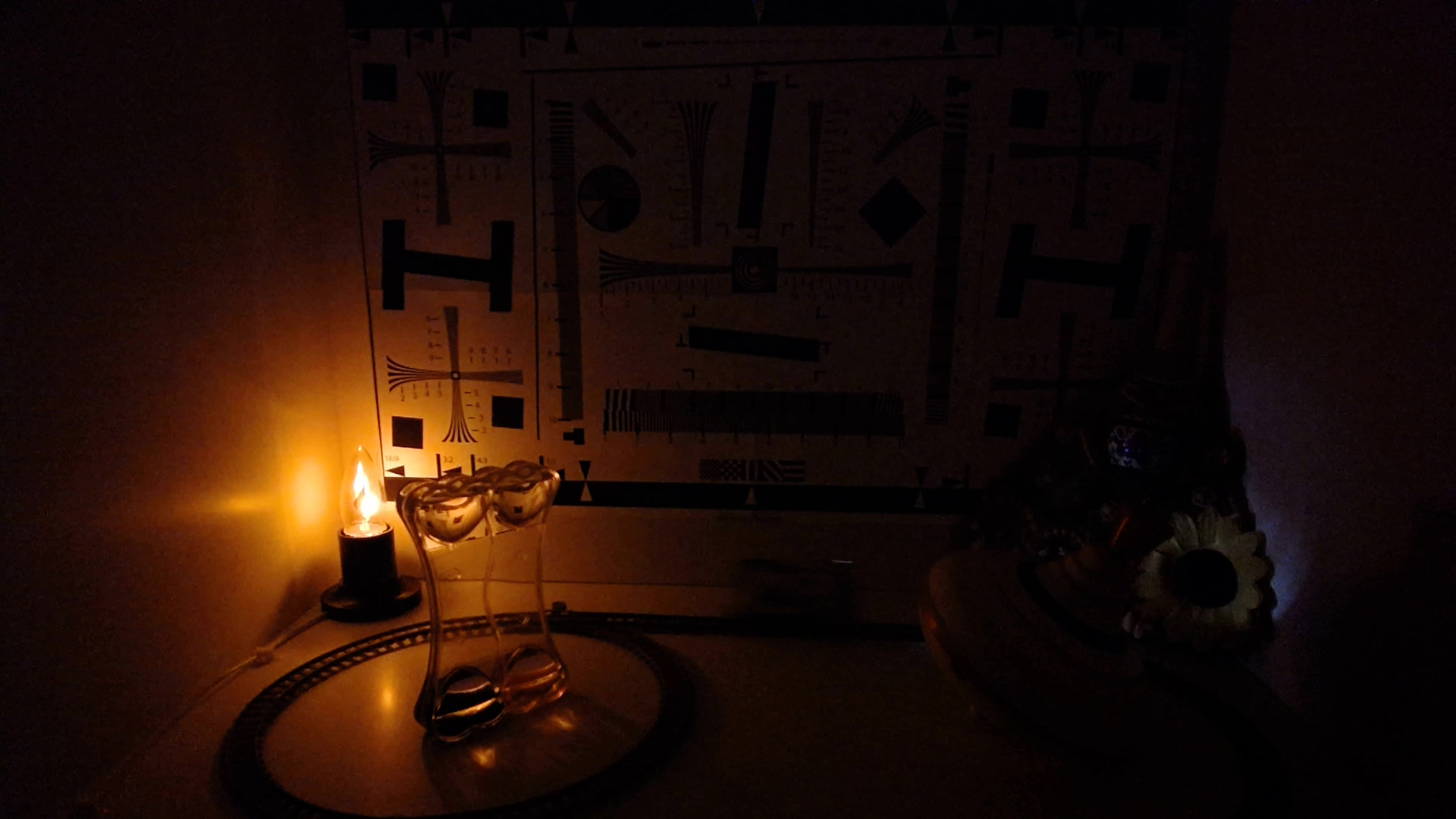

0 люкс

И здесь мы получили результат более чем удовлетворительный. Заметный смаз движущихся объектов возникает лишь при уровне освещенности в 20 люкс, он происходит вследствие увеличения выдержки, автоматически выставленной на максимум. Значительный уровень шума появляется при еще меньшей освещенности, равной всего 5 люксам, что примерно соответствует одной лампочке мощностью 60 Вт, которая освещает площадь 25 м².

Выводы

Начнем с недостатков. Их отыскать чрезвычайно непросто. Прежде всего в голову почему-то приходит только одно несовершенство: высокая стоимость продукта. Однако мы уже говорили о корпоративном предназначении системы, а следовательно, вопрос цены отпадает сам собой. Пожалуй, на роль мало-мальски значимого недостатка сгодится отсутствие в камере оптического зума. Или, к примеру, моторизованного механизма наклона объектива. Хотя, с другой стороны, с таким широким углом обзора наклон камере вряд ли требуется. Нет, придраться не получается — пусть о недостатках расскажут пользователи устройства, им наверняка виднее. К тому же, чтобы отыскать изъяны, у них было достаточно времени — устройство ведь давно не диковинка.

А мы отметим положительные свойства, которые прежде почему-то никем не описывались. Сначала самое приятное: ни разрешающая способность рассмотренной системы, ни ее чувствительность совсем не напоминают обычную веб-камеру, даже из высших ценовых категорий. Полученные нами во время тестирования результаты свойственны скорее полноценным видеокамерам или фотоаппаратам, принадлежащим к среднему ценовому диапазону. Другие положительные качества аппарата также очевидны: высокое качество микрофонов и громкоговорителя, наличие Bluetooth-связи с мобильными устройствами и, наконец, длительное время автономной работы от встроенного аккумулятора.

Кстати, о длительности. Разработчик нахваливает способность устройства работать от полного заряда аккумулятора в течение трех часов в режиме видеосвязи и до 15 часов в режиме аудиосвязи. Мы не поленились проверить эти сведения, хотя бы в рамках видеоконференции. Результат более чем обнадежил: в режиме беспрерывной видеосвязи индикатор заряда батареи замигал тревожным красным цветом лишь через три часа и двадцать минут. Что ненамного, но все же больше, чем указано в официальных спецификациях. Наверняка инженеры перестраховались, указав эти три часа. Длительность работы в режиме аудиотрансляции мы проверять не стали — не доверять официальным характеристикам нет никаких причин.

Что касается программного обеспечения для ПК и мобильных платформ — об этом тоже говорилось. Устройство способно работать с любым WDM-софтом, в том числе узкоспециализированным или так называемым «закрытым», корпоративным: Skype для бизнеса, кроссплатформенным Cisco Jabber, «заточенным» под проведение вебинаров WebEx и многими другими. Некоторые решения позволяют подружить камеру с внутрикорпоративной телефонией, использовать систему для внутреннего дистанционного онлайн-обучения и прочих мероприятий, серьезных и не очень.
