5.1-акустика для домашнего кинотеатра Philips Zenit CSS5530

Система с беспроводным подключением сабвуфера и тыловых колонок

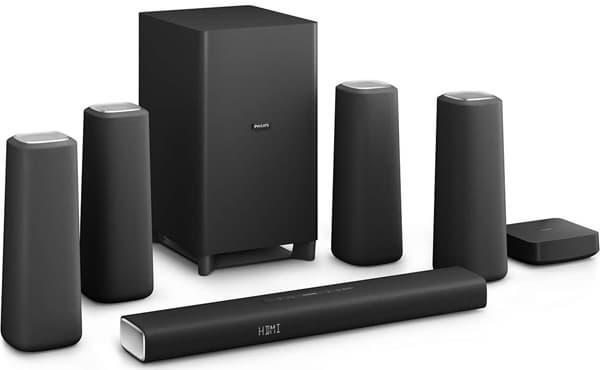

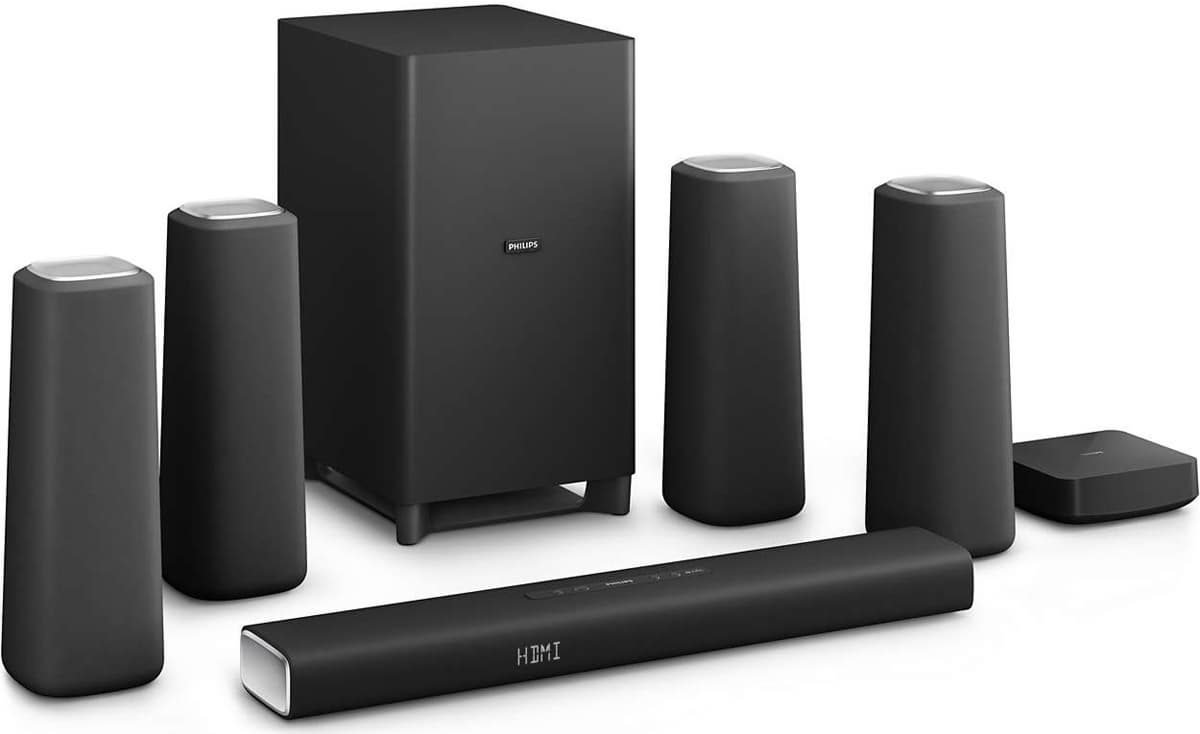

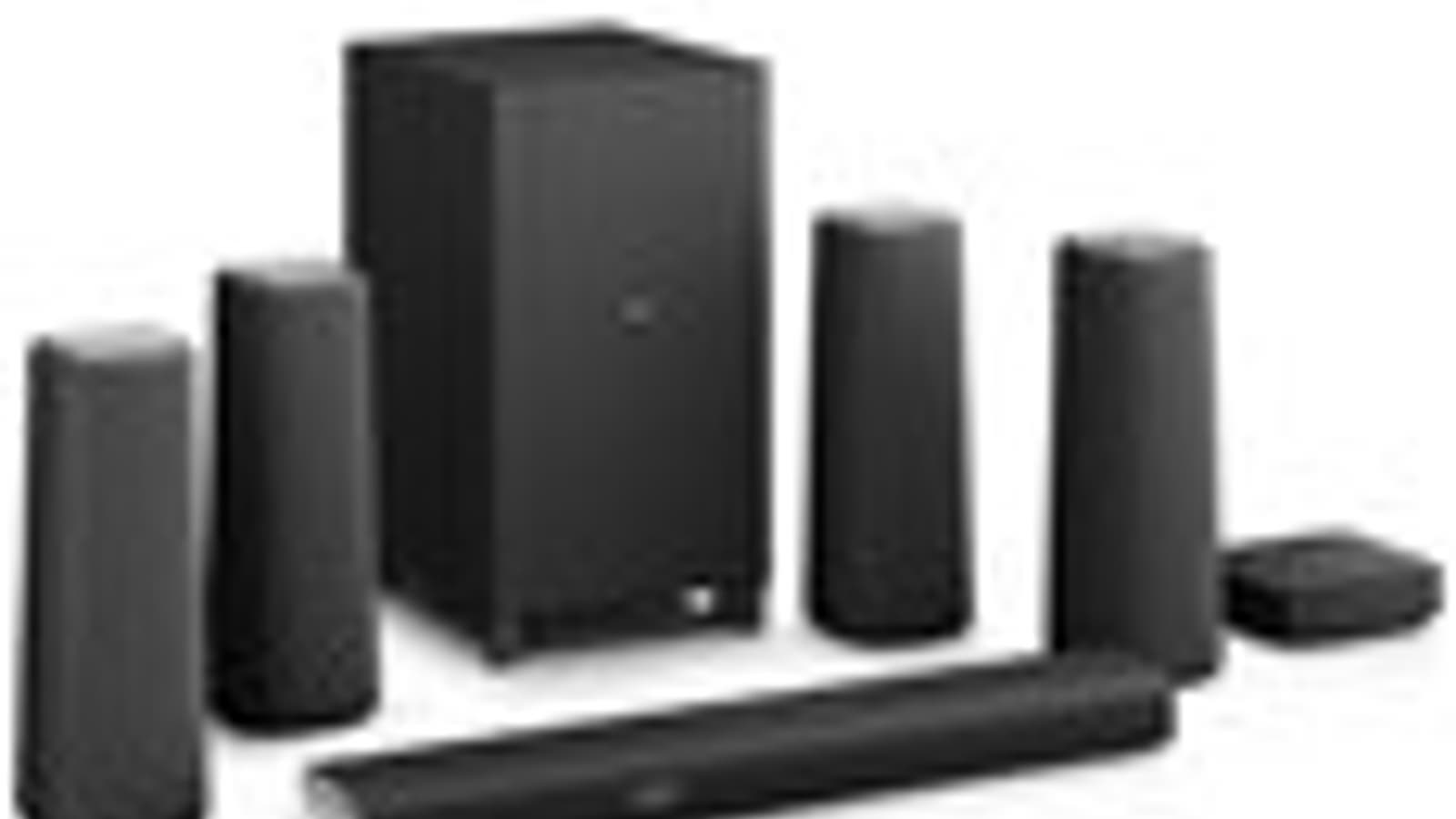

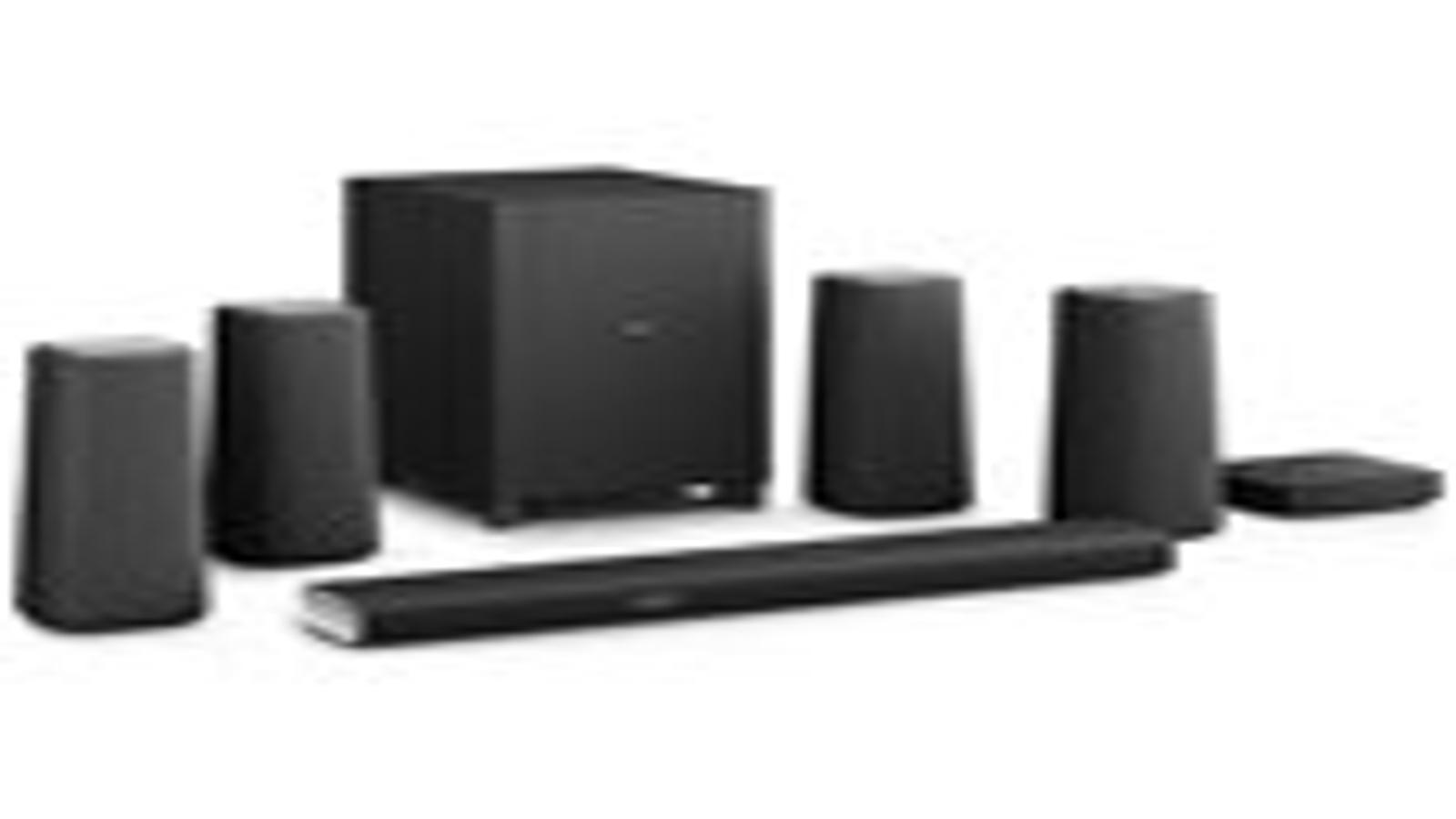

Philips Zenit CSS5530B: внешний вид

Компания Philips предлагает серию акустических систем Zenit для домашнего кинотеатра. В настоящее время в нее входят две модели: младшая CSS5330 состоит из звуковой панели, двух колонок-сателлитов и сабвуфера, а в старшей CSS5530 добавлены еще две колонки, которые используются в качестве тыловых.

Обе модели выпускаются в двух цветовых решениях: светло-сером и черном, соответственно к индексу добавляются буквы G (grey) и B (black). У серого комплекта на верхних поверхностях сателлитов и торцах АС центрального канала есть декоративные пластиковые вставки с окраской под светлое дерево, у черного комплекта эти вставки серебристые.

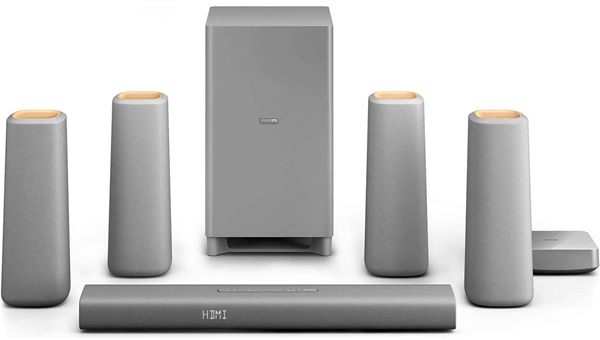

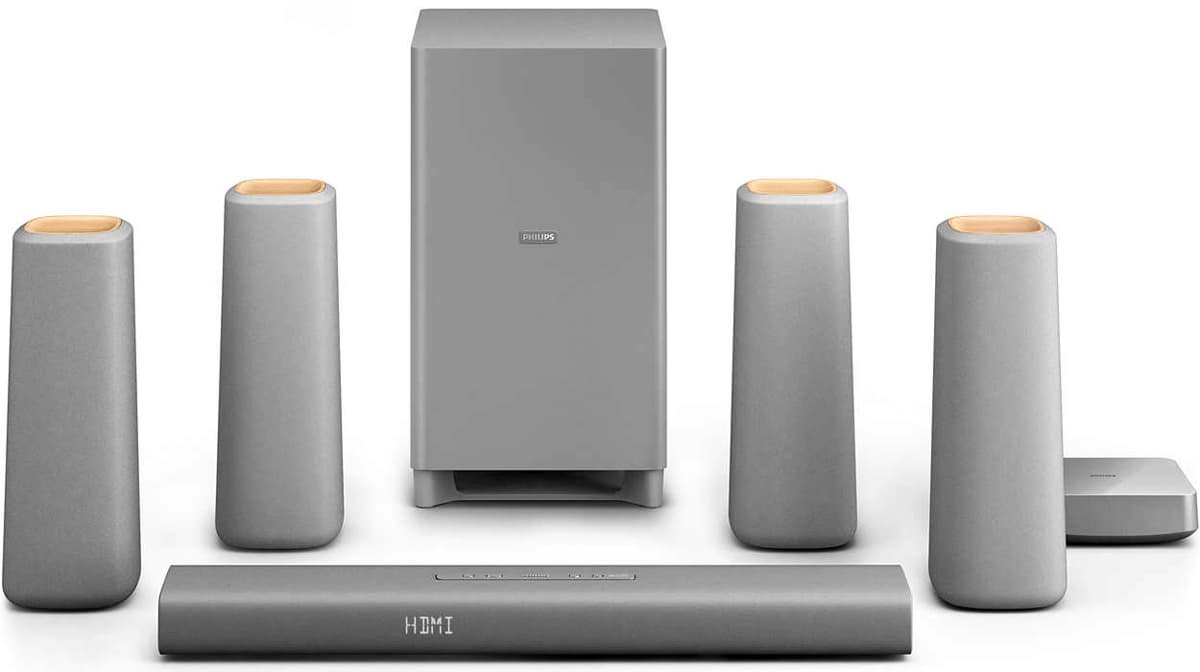

Philips Zenit CSS5530G: внешний вид

Мы рассмотрим 5.1-систему CSS5530, в которой особенности серии раскрываются наиболее полно; нам достался экземпляр черного цвета.


Состав и особенности моделей серии

Комплект Philips Zenit CSS5530 состоит из следующих основных частей:

  • акустической системы центрального канала;
  • сабвуфера;
  • четырех одинаковых сателлитов;
  • блока беспроводного подключения тыловых колонок (Wireless Box или ресивер).

У Philips Zenit CSS5330 сателлитов всего два и нет ресивера.

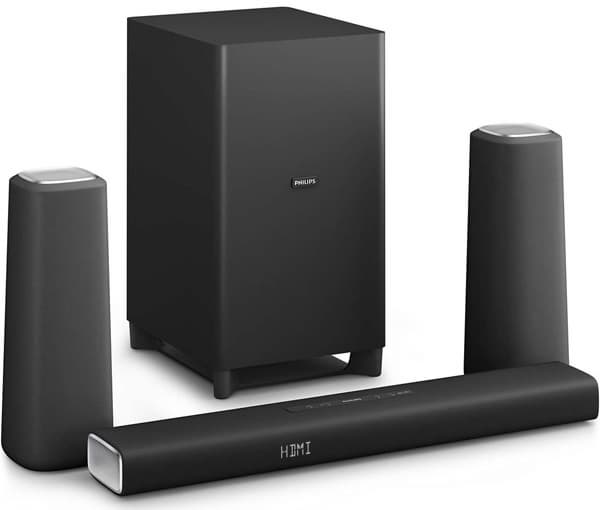

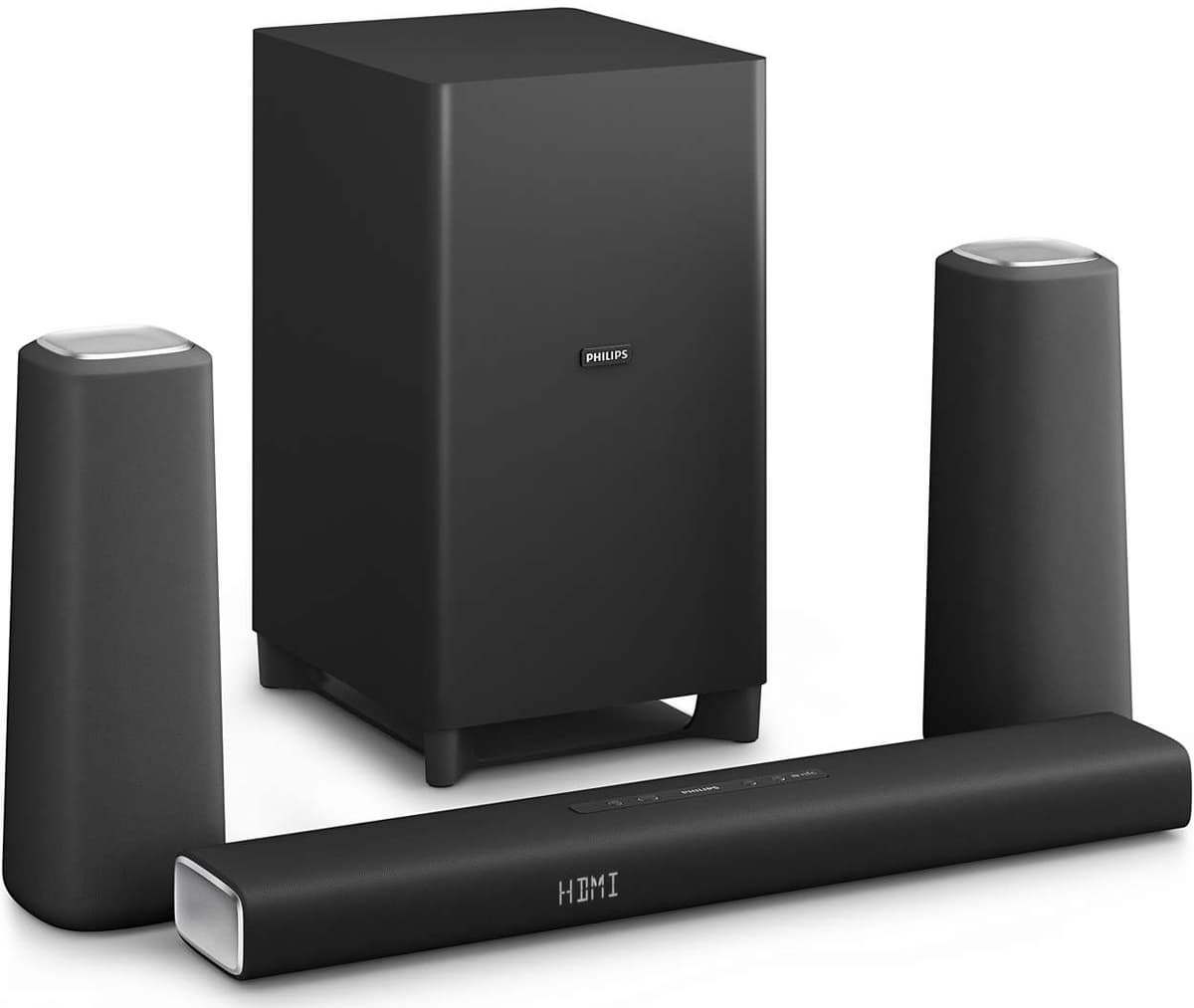

Philips Zenit CSS5330B: внешний вид

Модели оснащены HDMI-портами с поддержкой 4К2К — стандарта HDMI 1.4, обеспечивающего работу с видеоконтентом сверхвысокой четкости (UHD).

Работа с мобильными гаджетами осуществляется по Bluetooth с использованием NFC (Near Field Communication), благодаря чему подключение производится в одно касание.

Встроенный декодер Dolby Digital обеспечивает обработку шести аудиоканалов для создания эффекта объемного звука, а декодер Dolby Pro Logic II дает пять каналов объемного звука от любого стереофонического источника.

Cабвуфер и ресивер имеют встроенные источники питания, а АС центрального канала оснащена выносным адаптером с выходным напряжением 21 В при токах до 3,09 А.

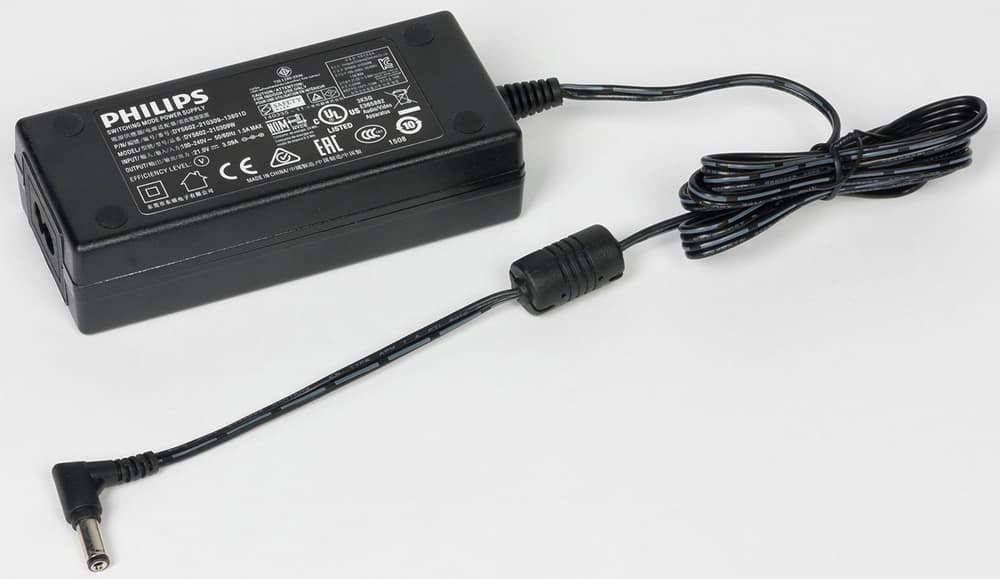

Philips Zenit CSS5530: блок питания

Есть различия для регионов с разными стандартами электросетей: так, доставшийся нам сабвуфер может подключаться к сети переменного тока с напряжением 220–240 В (у двух других устройств диапазон питающего напряжения от 100–110 до 240 В). Есть различия и в вилках кабелей питания, поэтому к индексу модели через дробь добавляется номер региона — для России CSS5530/12.


Основные параметры, комплектация

Заявленные производителем характеристики приведены в таблице:


Характеристики Philips Zenit CSS5530
Вес комплекта (нетто/брутто), кг: 12,0 / 15,24
Сабвуфер
Габариты (В×Ш×Г), мм: 406×228×265
Вес, кг 5,7
НЧ-динамик:
диаметр диффузора, см 14
акустическое оформление фазоинвертор, порт сзади, динамик внизу
материал корпуса MDF
частотный диапазон, Гц 45–150
сопротивление, Ом 3
АС центрального канала
Габариты (В×Ш×Г), мм: 52×580×98
Вес, кг 1,3
Материал корпуса пластик
Динамики:
широкополосные 90×34 мм (овальной формы), 2 шт.
ВЧ 1 шт., 1″
частотный диапазон, Гц 80–18000
сопротивление, Ом 4
Сателлиты
Габариты (В×Ш×Г), мм: 301×110×110
Вес, кг 1,2
Материал корпуса пластик
Динамики:
широкополосные 2 шт., 2,5″
ВЧ 1 шт., 1″
частотный диапазон, Гц 120–18000
сопротивление, Ом 5
Выходная мощность, Вт (заявленная, RMS)
сабвуфер 220
центральный канал 40
сателлиты 4×40
Дистанционное управление есть, беспроводное
Ссылка на описание philips.ru
Средняя цена T-12884800
Розничные предложения L-12884800-10

В комплекте, помимо перечисленных выше устройств, есть немало различных аксессуаров. Это и беспроводной пульт дистанционного управления с батарейкой, и четыре кронштейна для настенного крепления сателлитов (к ним прилагаются восемь винтов для фиксации колонок на кронштейнах, а всё необходимое для прикрепления к стене надо покупать самостоятельно), три кабеля питания, компакт-диск с подробными инструкциями, книжечка с кратким руководством и некоторое количество других печатных материалов. Информация представлена на нескольких языках, включая русский.

Каких-либо кабелей для подключения к источникам сигнала нет.

Всё это упаковано в коробку из качественного картона с хорошим полиграфическим оформлением. Для удобства переноски на боковых поверхностях есть прорези для захвата руками.

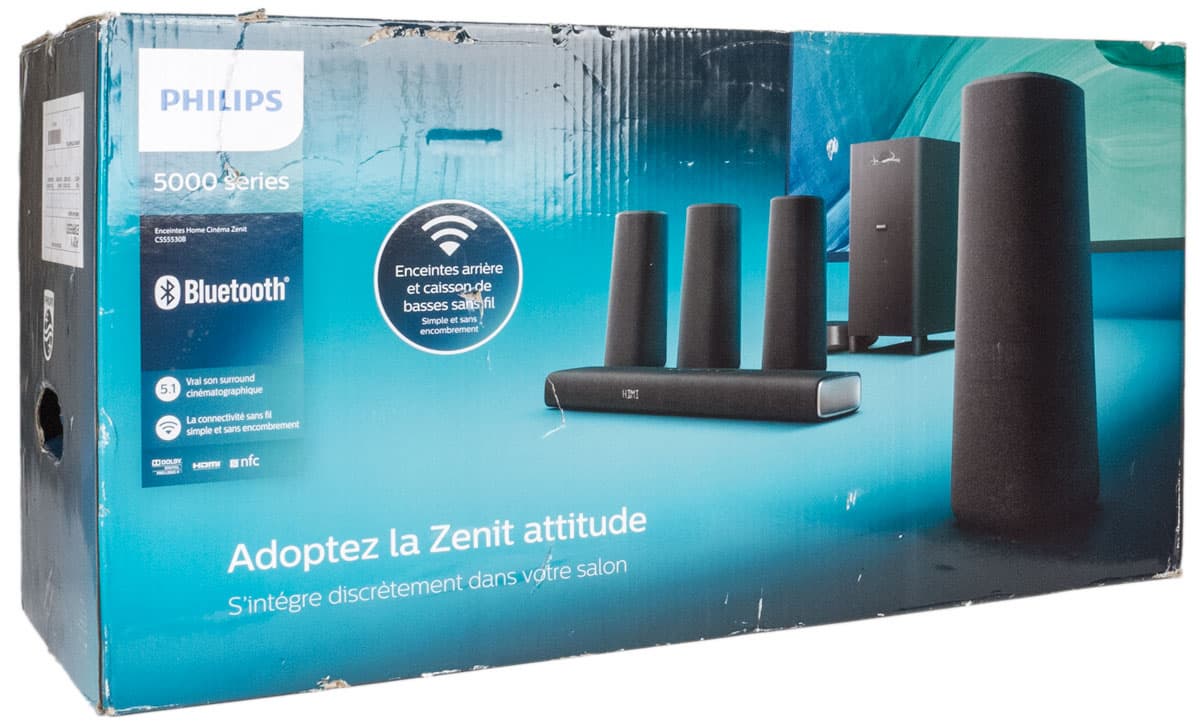

Philips Zenit CSS5530: упаковка

АС центрального канала

Этот блок комплекта выполнен в виде горизонтально вытянутого бруска, верхняя и лицевая поверхности которого обтянуты тканью. Длина его немалая — 58 см, но в сравнении с основным устройством уже знакомого нам саундбара Philips HTL7140 это не так уж много, чуть больше половины.

Конечно, такая компактность связана с наличием в комплектах CSS5330/5530 сателлитов, которых не было у саундбара, поэтому исчезла необходимость размещать в центральной колонке большое количество динамиков. В данном случае их всего три, все 8-омные: в центре дюймовый твитер, по краям два широкополосных овальной формы (в перечне параметров на сайте производителя они охарактеризованы несколько странно — «широкополосные НЧ-динамики»).

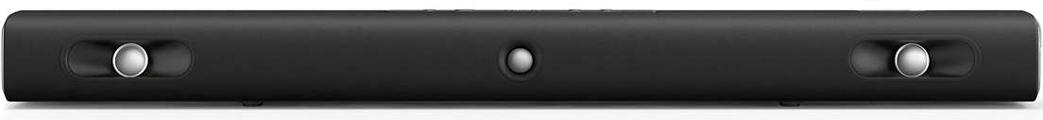

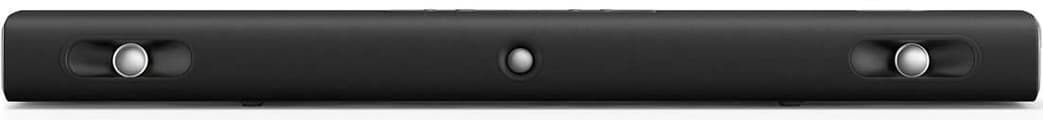

Philips Zenit CSS5530: динамики

В середине верхней панели АС расположены четыре кнопки: управления питанием, выбора источника и уменьшения/увеличения громкости. Там же находится метка NFC для установки соединения с внешним устройством по Bluetooth.

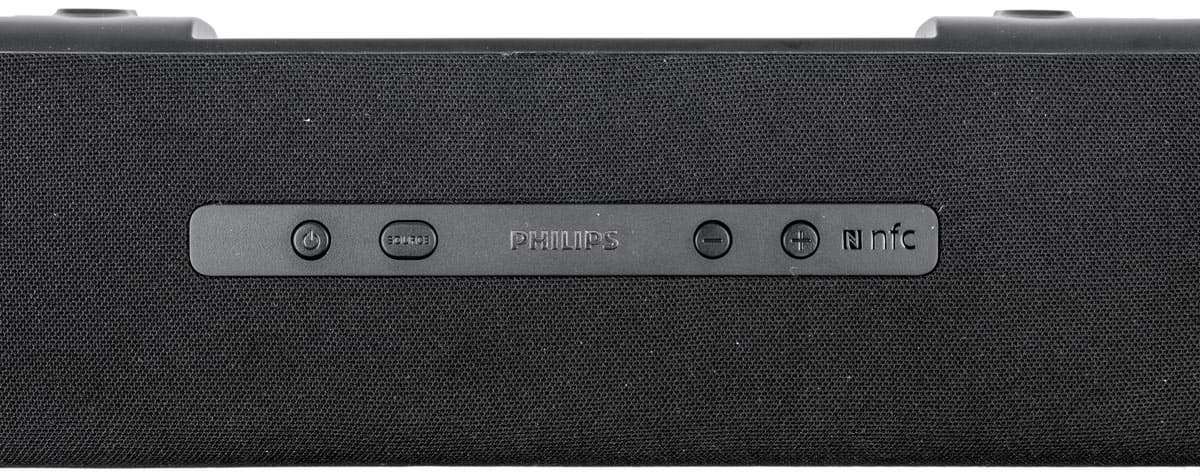

Philips Zenit CSS5530: панель управления

На фронтальную плоскость, левее твитера, выведены индикаторы: красный светодиод режима ожидания и буквенно-цифровой с белым свечением для отображения различных режимов — выбранного входа, состояния регулировок и т. д. Яркость белого индикатора регулируется с пульта ДУ.

Как и у HTL7140, специального окошка для индикаторов нет, они светят сквозь ткань (в саундбаре — через металлическую сетку), поэтому отображаемая информация будет видна наилучшим образом при взгляде по нормали, а сбоку читаемость гораздо хуже. Но, собственно, и лучшее место для прослушивания также находится напротив центра этой колонки.

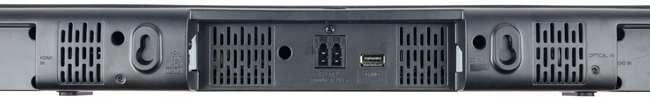

Теперь посмотрим на АС сзади. Там также всё очень похоже на имеющееся в саундбаре: предусмотрено крепление к стене, только без дополнительного кронштейна, и потому различные разъемы находятся в нишах, чтобы подключаемые кабели не упирались в стену при подвесе; среди них:

  • два порта HDMI — входной для подключения к источнику и выходной для соединения с телевизором,
  • оптический вход,
  • аналоговый вход под кабель с 3,5-миллиметровым коннектором,
  • два выходных разъема усилителя, к которым подключаются фронтальные сателлиты,
  • гнездо для подключения внешнего блока питания,
  • порт USB (тип А), который не предназначен для воспроизведения медиафайлов, а является чисто сервисным: к нему подключаются флэшки при обновлении встроенного ПО (процедура может осуществляться пользователем и описана в инструкции).

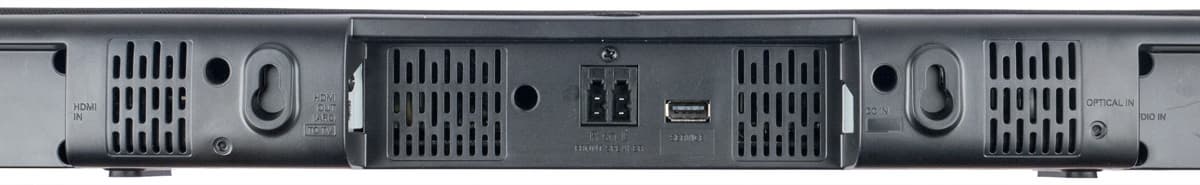

Philips Zenit CSS5530: разъемы

На случай, если колонка не подвешивается, а устанавливается на какую-либо подставку, на нижней плоскости есть продолговатые ножки из толстой резины. Они не только играют роль амортизаторов, но и немного приподнимают днище, чтобы не закрывать имеющиеся в нем вентиляционные прорези, некоторое количество которых есть и на задней стенке.

Разрешения на вскрытие этого устройства у нас не было, и о схемотехнике вновь придется судить по косвенным признакам: небольшое суммарное сечение вентиляционных отверстий при существенной общей мощности (по 40 Вт на центральный канал и оба фронтальных) говорит об использовании усилителей класса D. Существенного нагрева не наблюдается ни при воспроизведении звука, ни в отсутствие сигнала — в последнем случае через 15 минут устройство автоматически переходит в режим ожидания, в котором потребление энергии не превышает 0,5 Вт. Тем не менее, во время воспроизведения корпус в районе вентиляционных отверстий немного нагревается, поэтому нужно следить, чтобы они не было закрыты.

Встроенный усилитель имеет эквалайзер с регулировкой тембра по НЧ/ВЧ и четыре предустановленных режима звука (один из них с автоопределением), позволяющих выбрать наилучшее соответствие с просматриваемым видео или прослушиваемой музыкой. Названия двух из перечисленных в руководстве режимов не совпадают с имеющимися в доставшемся нам устройстве — вероятно, при очередном обновлении firmware были внесены некоторые правки.

Есть возможность синхронизировать аудиопоток и видеоряд, а для файлов Dolby Digital еще и включить ночной режим, при котором ограничивается уровень громких звуков.

Пульт ДУ

Перечисленное выше очень напоминает всё то, что мы видели у саундбара HTL7140, исключая незначительные детали. Поэтому и пульт ДУ очень похож, но всё же не точно такой: некоторые кнопки имеют другое назначение, к тому же их на две меньше, а потому и корпус получился чуть более компактным и лучше лежит в руке. Питание — от одной батарейки типоразмера ААА.

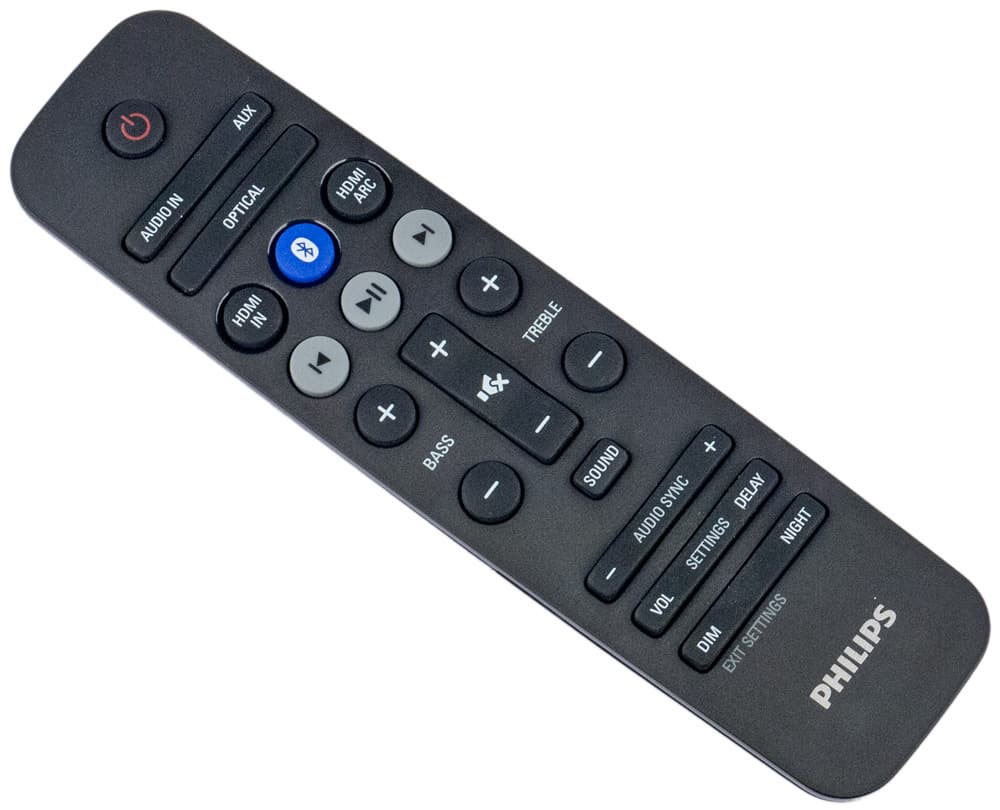

Philips Zenit CSS5530: пульт ДУ

Поскольку на панели управления центральной АС кнопок минимум, очень многие функции доступны только при управлении с помощью пульта.

Для устройств Bluetooth, поддерживающих профиль AVRCP, на нем имеются кнопки управления воспроизведением: переход к следующему/предыдущему треку, приостановка и возобновление проигрывания.

К таким немаловажным потребительским свойствам, как расположение кнопок, усилие их нажатия, чувствительность ИК-датчика, претензий нет: всё хорошо продумано и вполне удобно для использования.

Ощущения дискомфорта при работе с пультом не возникает, в том числе и потому, что его вовсе не обязательно направлять на АС — команды отрабатываются и на отраженном сигнале.


Сателлиты и ресивер

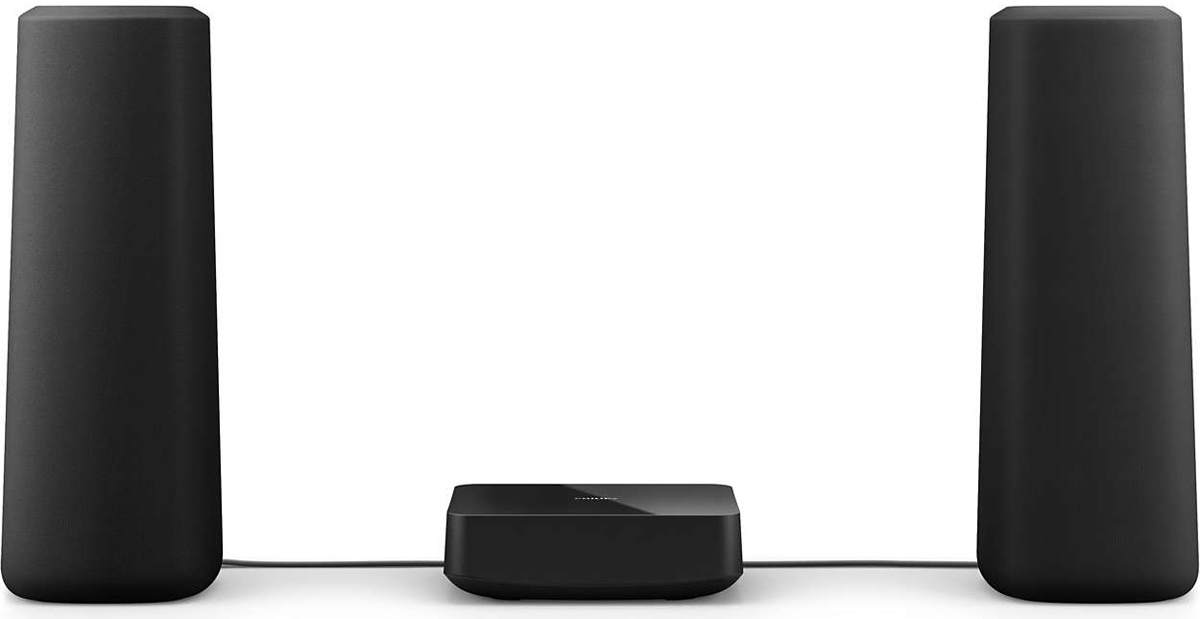

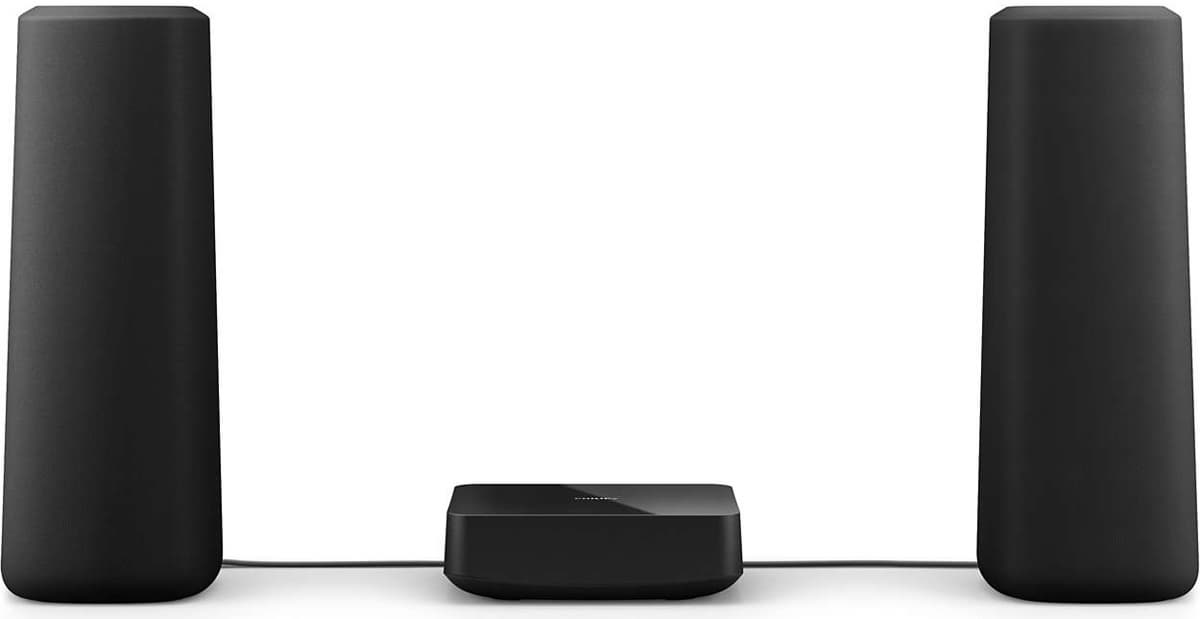

Philips Zenit CSS5530: сателлиты и ресивер

Как уже говорилось, фронтальные и тыловые колонки-сателлиты совершенно одинаковые. Они напоминают слегка сужающиеся кверху столбики с четырьмя немного скругленными вертикальными гранями, покрытыми тканью. Чтобы проще было ориентироваться при установке, тыльная сторона отмечена узенькой вертикальной пластиковой вставкой, которая заодно скрывает стык краев тканевого покрытия.

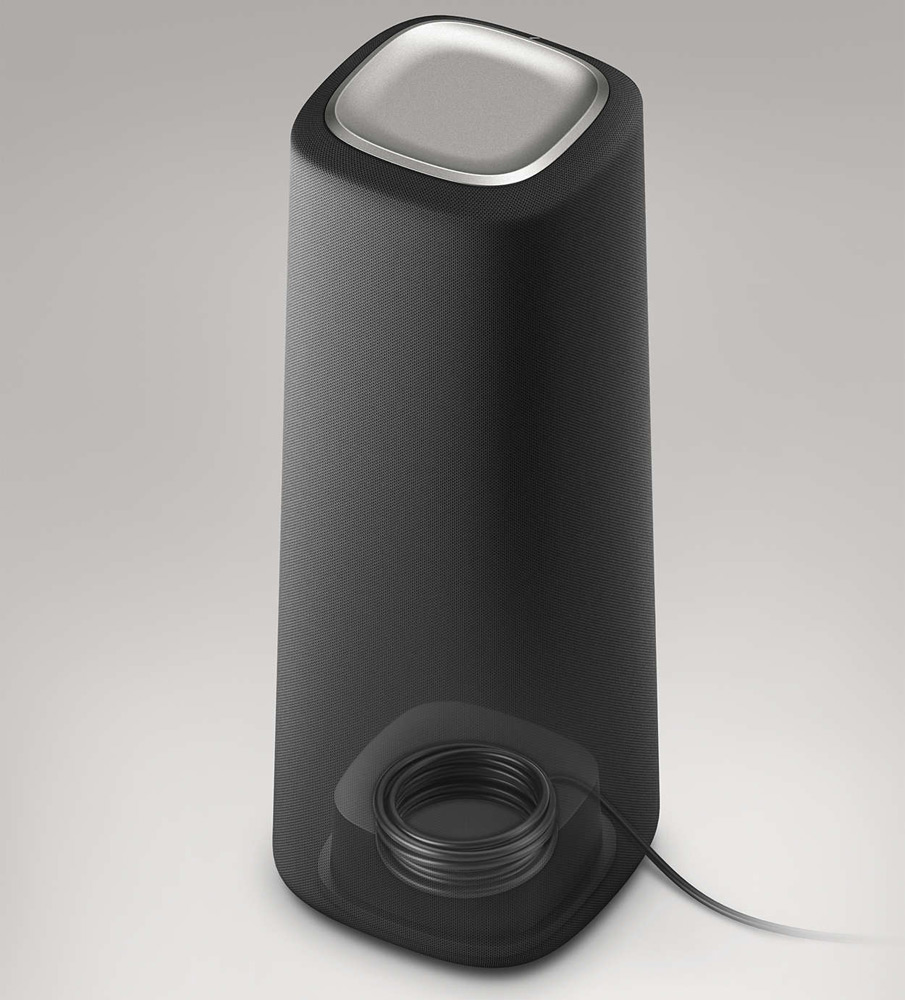

На днище этих колонок предусмотрена ниша с подобием катушки, на которую соединительный кабель наматывается при транспортировке (либо его излишек при установке). Длина кабеля немалая — пять метров, то есть теоретически колонки можно разнести на 10 метров; понятно, что в реальных условиях такое вряд ли понадобится, но запас по длине позволит максимально незаметно проложить кабели.

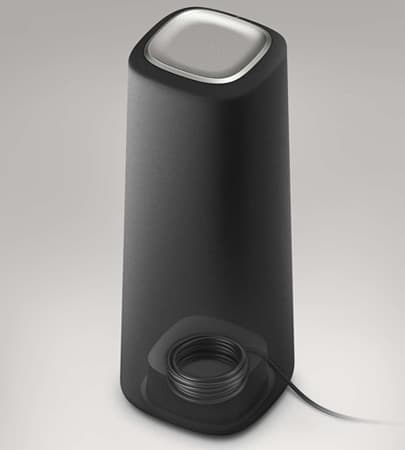

Philips Zenit CSS5530: сателлит

Кабель имеет маркировку толщины: 24AWG или 0,2 мм². Подключаются колонки коннектором Easy-Fit, оснащенным защелкой-фиксатором, которая обеспечивает и правильное с точки зрения фазировки включение громкоговорителей.

В сателлитах, как и в центральной АС, установлены по три динамика, причем по той же схеме: в середине дюймовый 8-омный твитер, по краям (то есть в данном случае вверху и внизу) два широкополосных по 10 Ом, только на этот раз не овальных, а круглых, диаметром 2,5 дюйма.

По периметру основания сателлита приклеена резиновая амортизирующая накладка. Есть и два отверстия с латунными резьбовыми вставками, предназначенными для крепления винтами к кронштейнам при установке на стену.

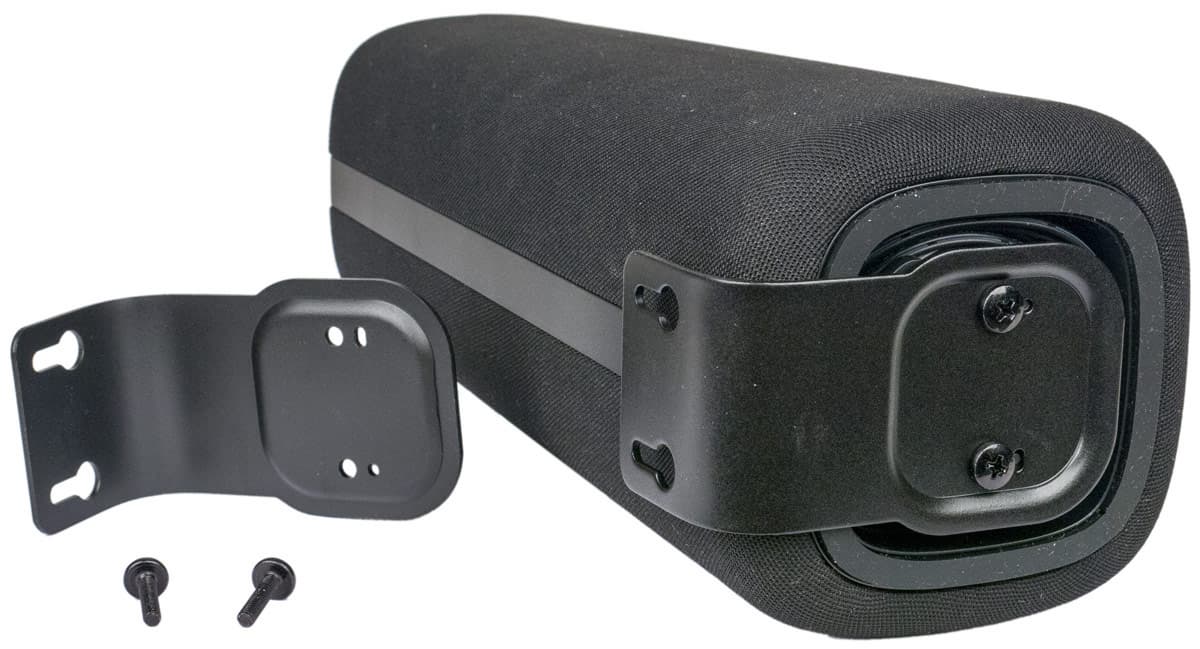

Philips Zenit CSS5530: подвес сателлитов

Ресивер, он же Wireless Box, это небольшая плоская коробочка с матовыми боковыми и глянцевой верхней поверхностями, обеспечивающая беспроводное соединение центрального блока с тыловыми колонками и усиление сигнала для них.

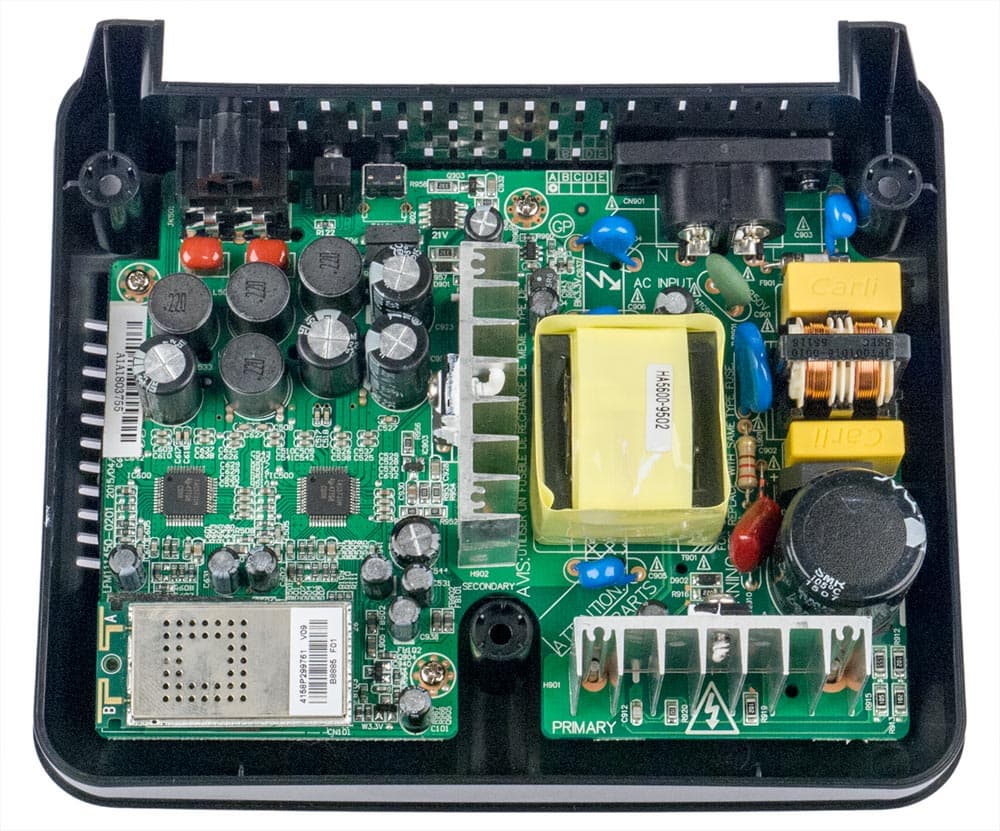

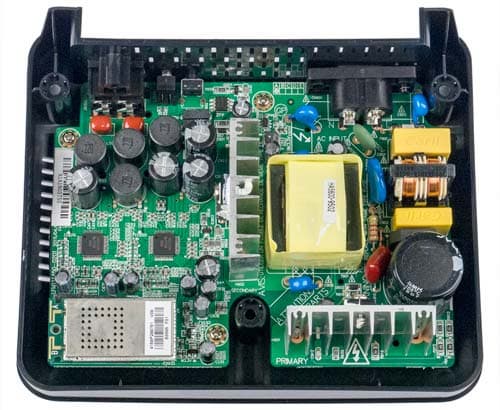

Соответственно внутри имеется источник питания, построенный по схеме с преобразованием частоты, и усилитель на двух микросхемах TAS5731, являющихся двухканальными УМЗЧ класса D. Каких-либо радиаторов у них нет, для отвода тепла используется печатная плата. Есть также небольшая платка с модулем Bluetooth.

На задней стенке расположены гнезда для подключения колонок и кабеля питания, а также кнопка режима сопряжения и светодиодный индикатор беспроводного подключения.

Philips Zenit CSS5530: ресивер

Каких-либо органов управления питанием нет — ресивер при отсутствии сигналов в течение определенного времени попросту переходит в режим ожидания, потребление энергии в котором минимальное, и включается вновь при включении центрального устройства.

Заметного нагрева ни при работе, ни в режиме ожидания мы не наблюдали и для этого устройства, при звуковоспроизведении его задняя стенка становится лишь немного теплее.

Вообще-то логичными были бы какие-то приспособления для настенного крепления ресивера — хотя бы такие же фигурные прорези на днище, как на задней стенке центральной АС, но ничего подобного не предусмотрено, есть только резиновые ножки.


Сабвуфер

И тут без сравнений с саундбаром не обойдемся: хотя внешние отличия велики, при ближайшем рассмотрении нашлось много общего.

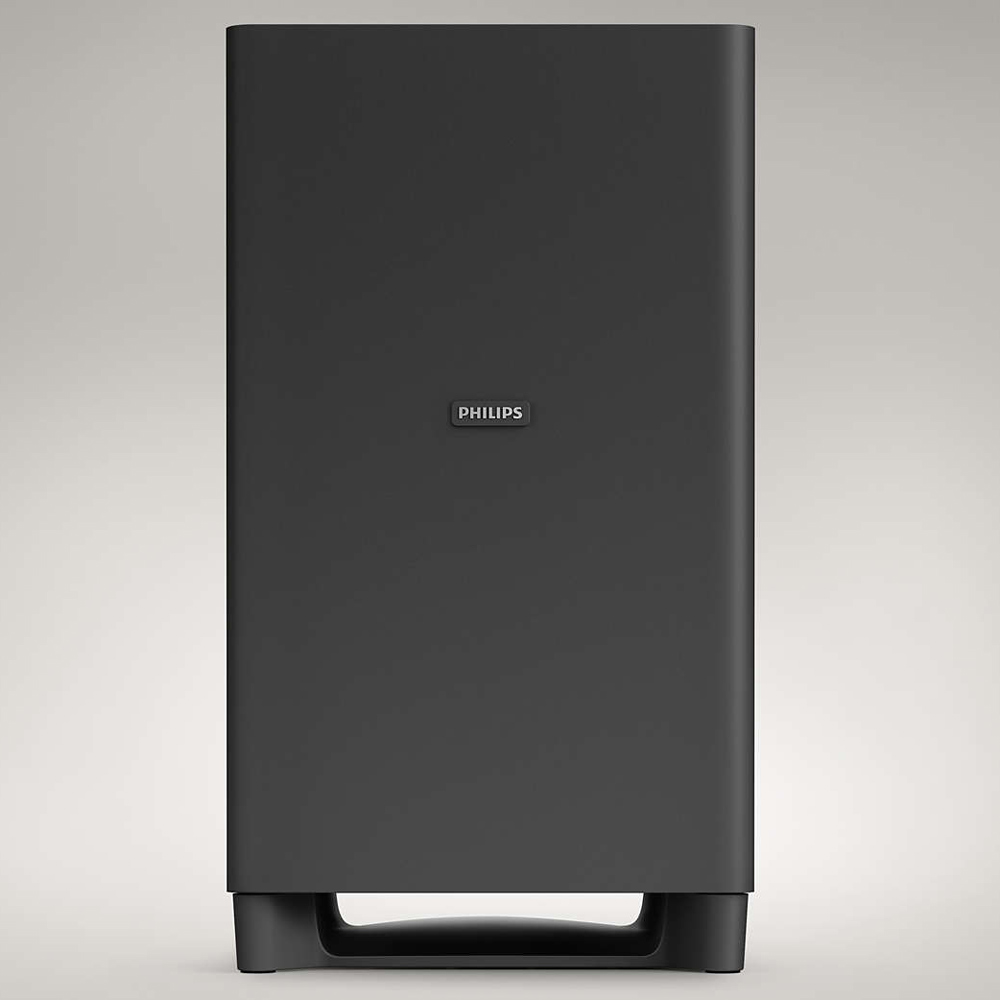

Philips Zenit CSS5530: сабвуфер

У CSS5330 и CSS5530 сабвуфер имеет вполне приличные размеры: 228×406×265 мм (Ш×В×Г), а вес составляет почти половину веса всего комплекта.

Акустически он оформлен как фазоинвертор, но имеет довольно необычное расположение динамика — на днище. Естественно, динамик «смотрит» не в пол, а в специальный пластиковый отражатель, имеющий купольную форму и позволяющий распределять звук на 360 °.

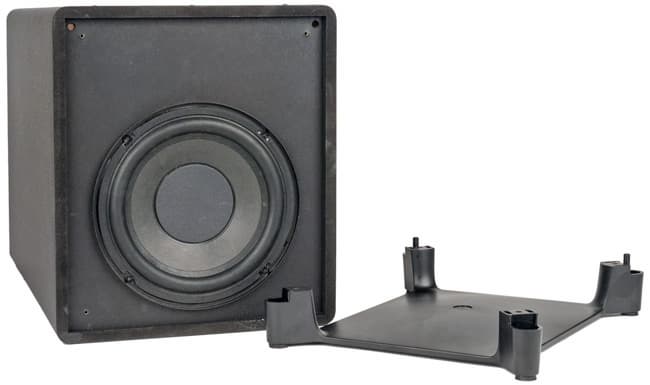

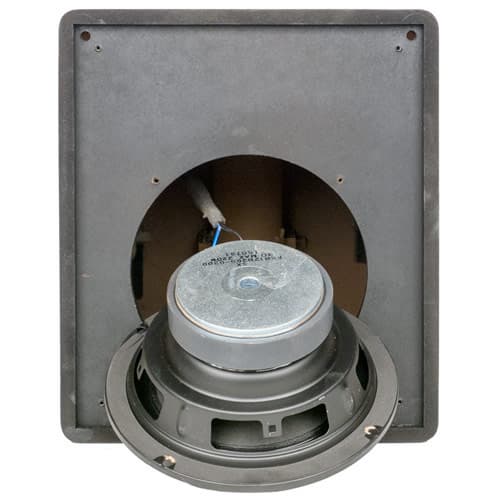

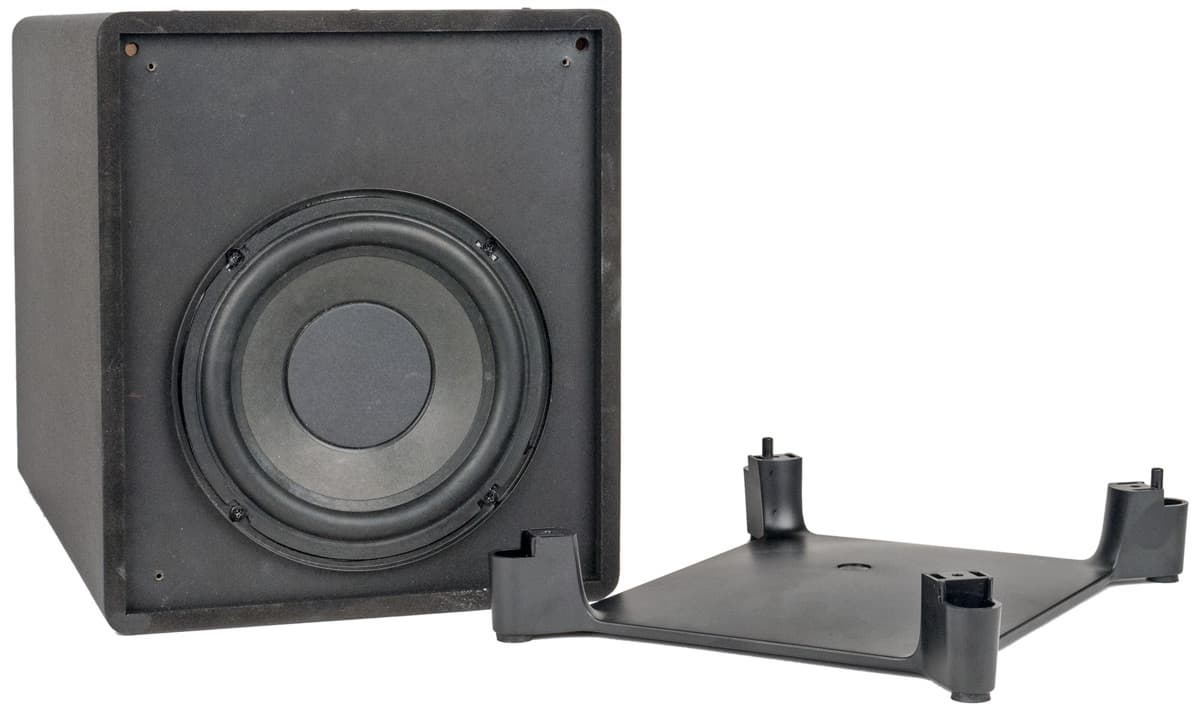

Philips Zenit CSS5530: сабвуфер

На наружной (то есть нижней) стороне отражателя есть круглые ножки из резины толщиной 5 мм в свободном состоянии.

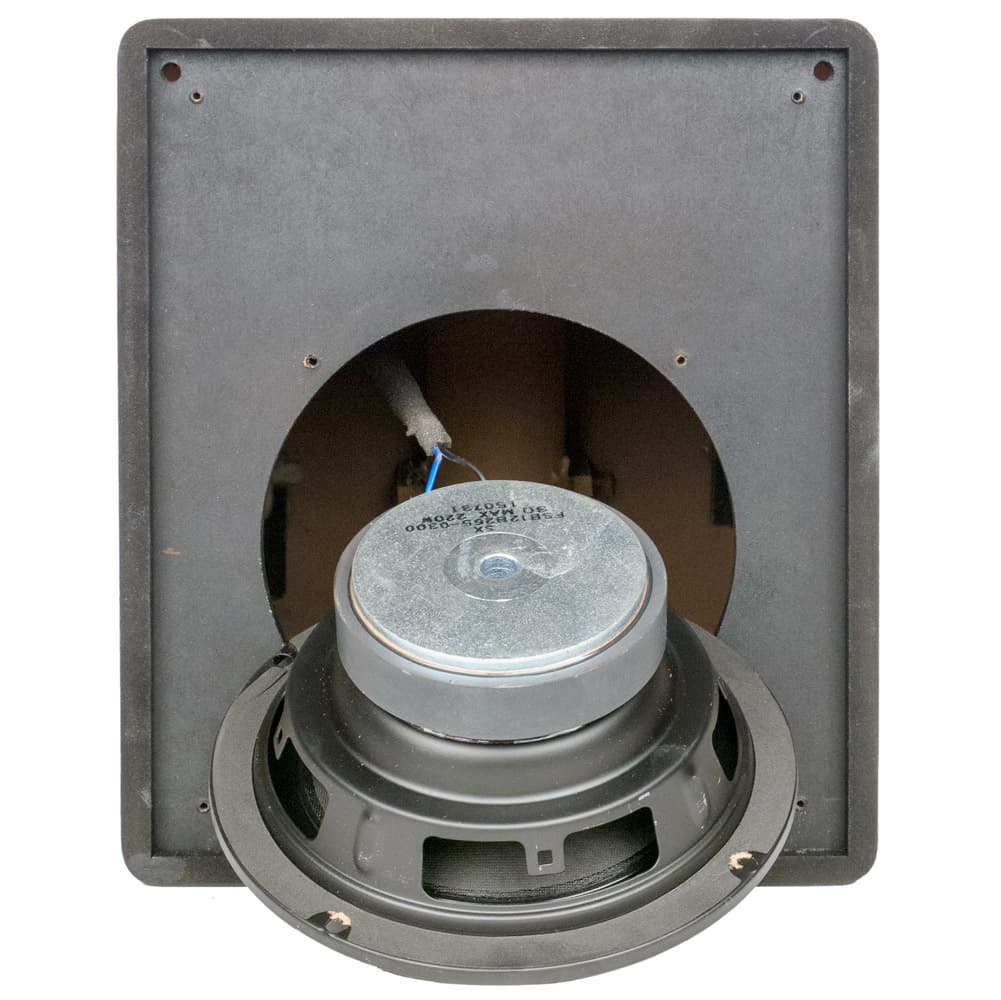

Сам динамик имеет диаметр 14 см по подвесу (диффузор бумажный, подвес резиновый) и сопротивление 3 Ом.

Philips Zenit CSS5530: сабвуфер

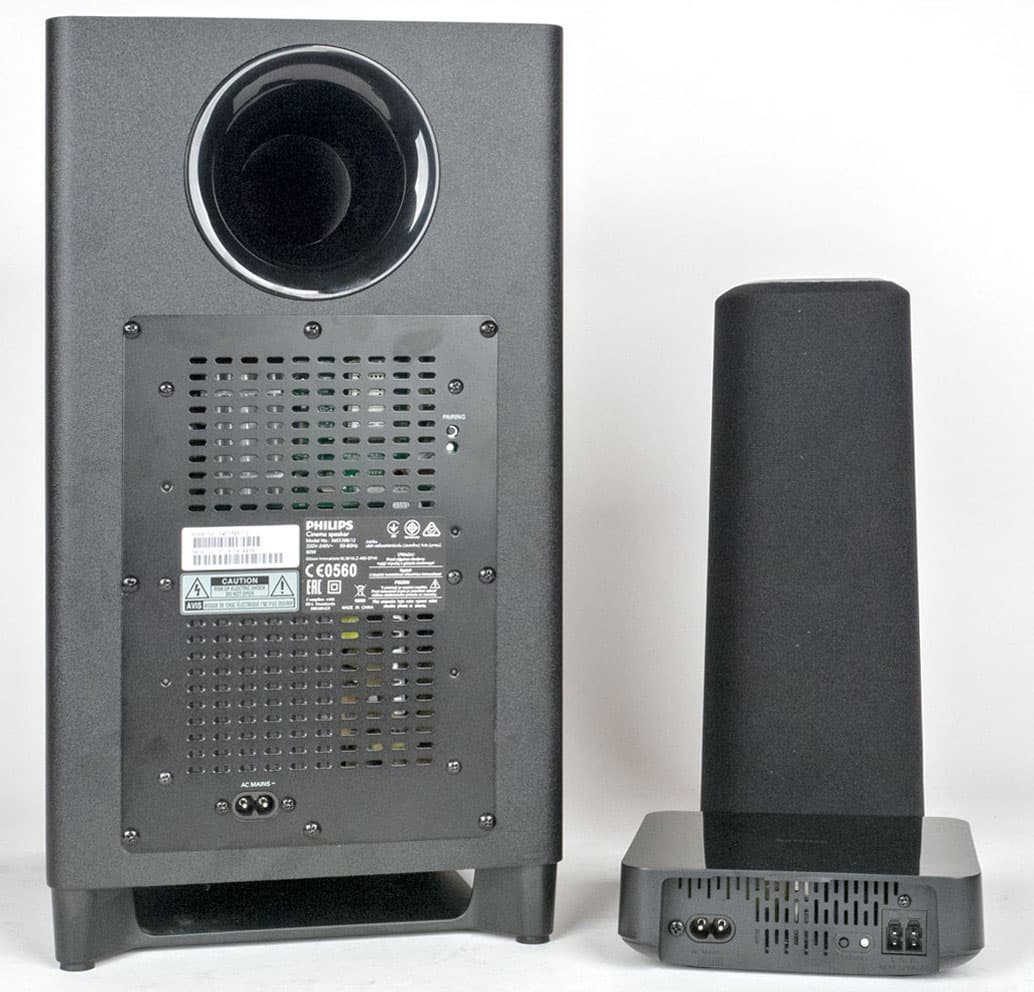

Раструб фазоинвертора выходит на заднюю стенку колонки. Там же, сзади, есть вырез, закрытый металлической пластиной с вентиляционными отверстиями. На этой пластине с внутренней стороны закреплены платы с электроникой, а наружу выходит лишь гнездо для кабеля питания, кнопка сопряжения и индикатор Bluetooth-подключения.

Выключателя здесь нет, как и в ресивере, принципы управления питанием у них одинаковые.

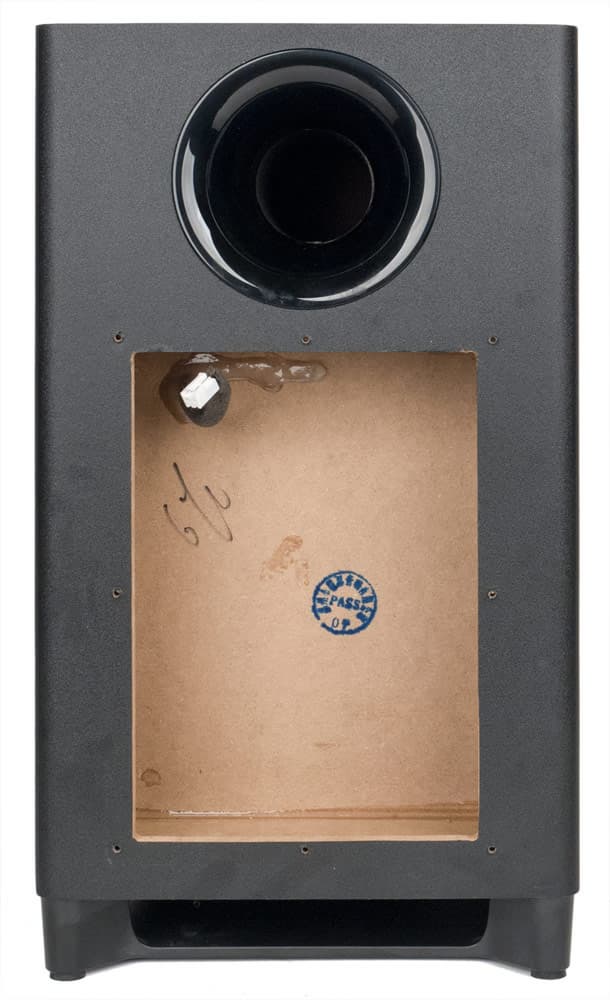

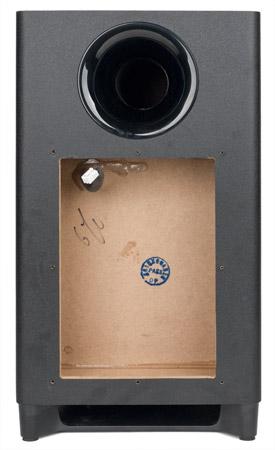

Снимаем металлическую пластину и обнаруживаем уже знакомое нам по HTL7140 конструктивное решение: объем, занимаемый электронными платами, отделен от остальной части колонки.

Philips Zenit CSS5530: сабвуфер

А сами платы точно такие же, как в сабвуфере саундбара, отличия лишь в незначительных деталях. Их две: на большей смонтирован импульсный блок питания, на меньшей усилитель с модулем беспроводной связи.

Усилитель сделан на базе микросхемы TAS5352 — УМЗЧ класса D, четыре канала которой включены параллельно с целью достижения максимальной выходной мощности. Для охлаждения использован ребристый алюминиевый радиатор, который в отсутствие сигнала нагревается на 14–16 градусов выше температуры в помещении.

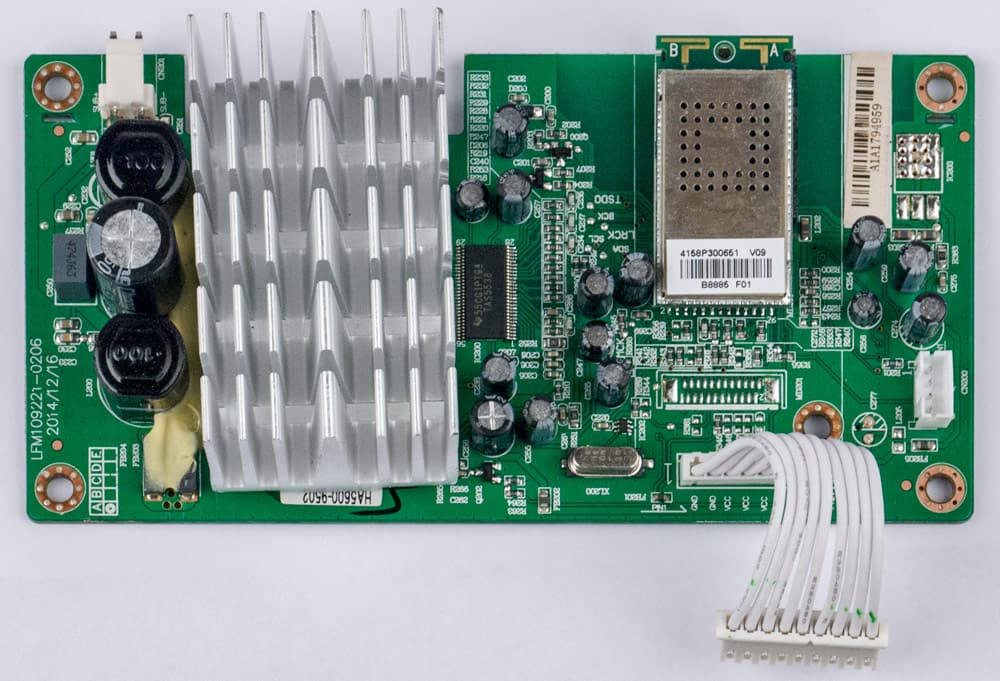

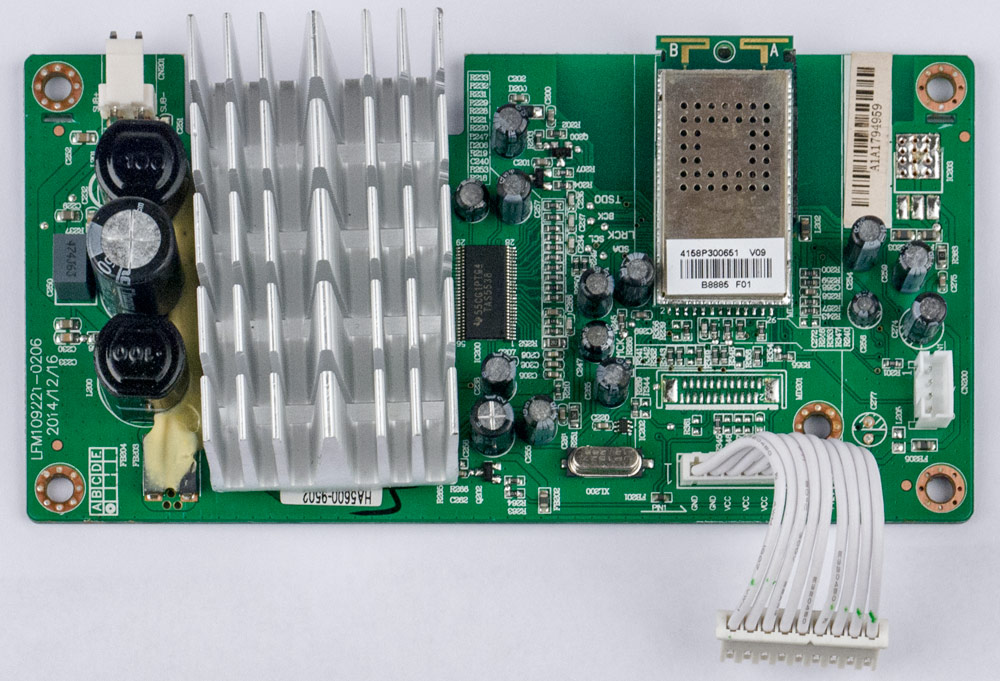

Philips Zenit CSS5530: плата усилителя сабвуфера

Предварительную обработку сигналов осуществляет аудиопроцессор TAS5538.

Источник питания выдает напряжения 34 В для усилителя мощности и 12 В для слаботочных цепей, которые отключаются в режиме ожидания, а также дежурное питание.

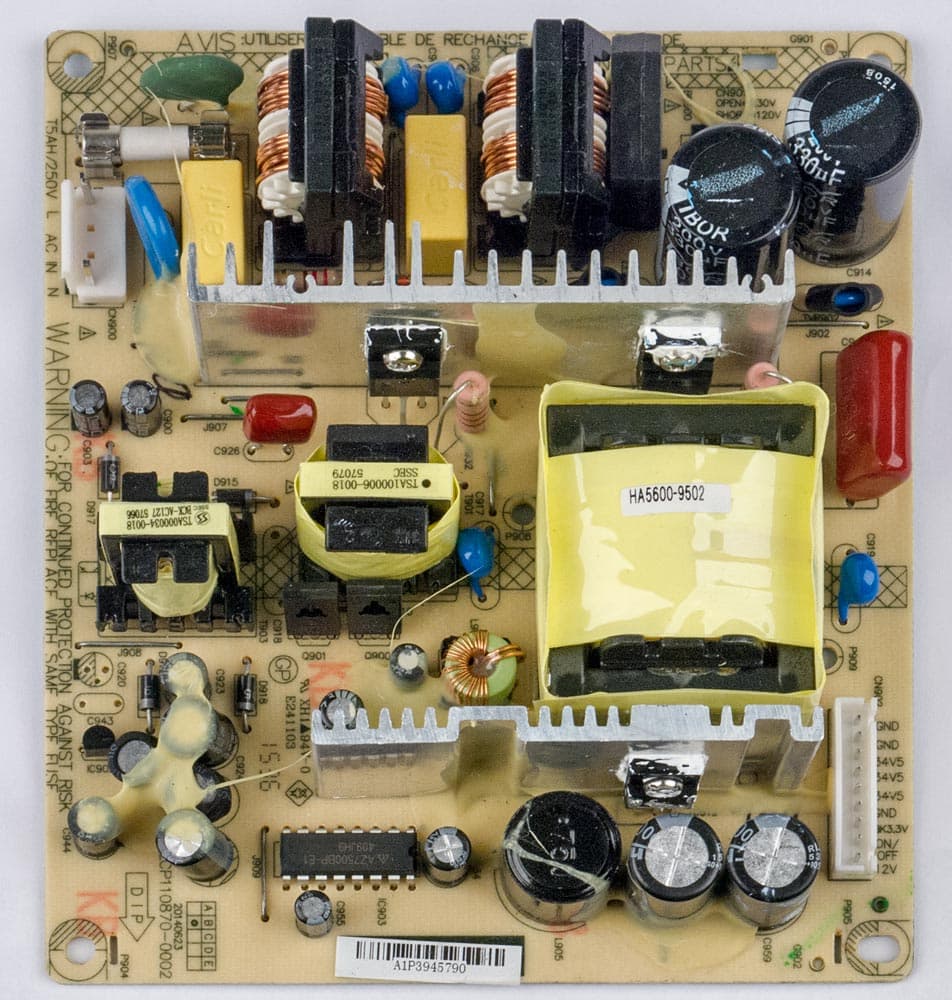

Philips Zenit CSS5530: плата питания сабвуфера

Для корпуса сабвуфера использован 9-миллиметровый MDF — по меньшей мере, наружные стенки имеют такую толщину, сделать замер для внутренних перегородок не представляется возможным.

Каких-либо звукопоглощающих материалов внутри нет, лишь кабель, подходящий к динамику, помещен в поролоновый рукав.


Звучание, измерения, эксплуатация

Несмотря на то, что в сателлитах используются ВЧ-динамики, в звучании колонок наблюдается недостаток высоких частот. Судя по нашим измерениям, производитель намеренно срезал у сателлитов высокие частоты выше 3 кГц.

К сожалению, нам неизвестны причины, вынудившие разработчиков принять такое решение. Так или иначе, звучание сателлитов получилось достаточно специфическим. Жаль, что существующий эквалайзер практически не добавляет насыщенности в ВЧ-области и исправить сложившуюся ситуацию не может.

Звучание сабвуфера получилось более удачным, оно не имеет каких либо паразитных призвуков, а по результатам прослушивания можно сказать, что частотный диапазон сабвуфера правильно сбалансирован с сателлитами.

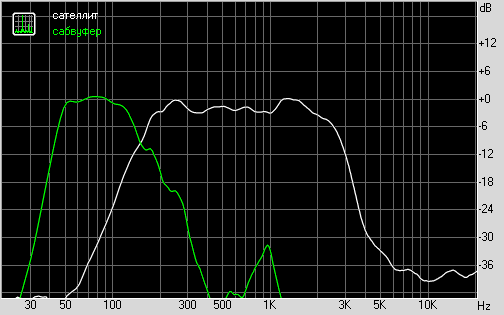

Philips CSS5530: графики АЧХ сабвуфера и сателлита
Совмещенные графики АЧХ сабвуфера и сателлита Philips CSS5530B

Измерения АЧХ наглядно подтверждают сказанное: реальный диапазон воспроизводимых частот у сателлита 150 Гц – 3 кГц, у сабвуфера 45 Гц – 150 Гц. Судя по измерениям, сателлит и сабвуфер согласованы.

Philips Zenit CSS5530: внешний вид

Сколь-нибудь заметных щелчков при включении-выключении не наблюдается, уровни фона и шума невелики и не ощущаются даже в тихом помещении и при установке громкости/тембра на максимум. При переключении входов и регулировках посторонних звуков также нет, пожалуй, здесь придраться можно разве что к заметной задержке перехода от текущего источника к следующему выбранному, а также к прерываниям воспроизведения при переключении режимов звука.

Среди настроек есть возможность сбалансировать громкость по всем шести каналам, а также скорректировать задержки передачи аудиосигналов, которые могут возникать при передаче по беспроводному каналу. Процедуры достаточно просты, они осуществляются с пульта ДУ и описаны в инструкции.

Хотя на ресивере и сабвуфере есть специальные кнопки для сопряжения с центральным устройством, нам пользоваться ими не пришлось: связь между устройствами всегда устанавливалась автоматически.


Выводы

Звучание колонок Philips CSS5530 является типичным для декоративной акустики со всеми характерными для данного класса особенностями. Комплект не рассчитан на высокие уровни громкости, но послужит достойной заменой встроенным в телевизор динамикам.

Упоминаемое в официальных описаниях беспроводное подключение тыловых АС в действительности является таковым лишь с большой долей условности: эта пара колонок всё равно подключается кабелями, просто тянуть провода надо не к центральному блоку, а к компактному ресиверу.

Тем не менее, даже такое решение в целом ряде случаев является существенно более удобным, поскольку позволяет обойтись кабелями гораздо меньшей длины, особенно если учесть, что кабели чаще всего приходится прокладывать по периметру помещения.

Конечно, саундбар с беспроводным сабвуфером вообще не требует кабелей — понятно, кроме подключаемых к сети переменного тока и к источникам сигнала, но система с пятью раздельными колонками (не считая сабвуфера) способна лучше передавать пространственную звуковую картину, причем даже без ссылок на некие уникальные технологии обработки звука.


Акустика Philips Zenit CSS5530 предоставлена на тестирование производителем
