Звуковая карта Gamesurround Fortissimo III 7.1 от Hercules




Сегодняшняя статья посвящена звуковой карте Gamesurround Fortissimo III 7.1 от Hercules. Производитель запомнился нашим читателям по обзору карты Game Theater XP на чипе Crystal CS4630. Тестируемая cегодня карта выполнена на базе бюджетного мультимедийного чипа Crystal CS4624 (образца 1998 года). Карта Fortissimo III в первую очередь предназначена для многоканального звукового сопровождения в играх и для просмотра DVD-фильмов с 5.1-, 6.1- и 7.1-звуком (специальная версия Power DVD ProEX входит в комплект). Любопытно, что в линейке акустики у самой компании Hercules 6.1- или 7.1-наборов не обнаружено. Так как на карте выход на задние тыловые колонки совмещен с выходом на наушники, владельцы 5.1-акустики могут расценивать дополнительный разъем в качестве бонуса.


Комплектация

Внутри небольшой красочной коробки находятся:

  • звуковая карта;
  • заглушка с разъёмом для джойстика;
  • диск с драйверами и софтом;
  • руководство пользователя.

Руководство пользователя написано на восьми языках. Русский, к сожалениию, в их число не входит. Мануал включает в себя список технических характеристик, инструкцию в картинках по подключению карты и устройств к ней, установке драйверов и т.п.

Перечислим наиболее интересное на комплектном CD:

  • драйвера версии 4067;
  • DirectX версия 8.1;
  • специальная версия Power DVD ProEX с поддержкой 7.1;
  • универсальный проигрыватель MediaStation II (Multimedia Jukebox);
  • loop-секвенсор ACID XPress от Sonic Foundry.

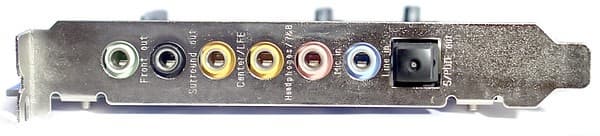

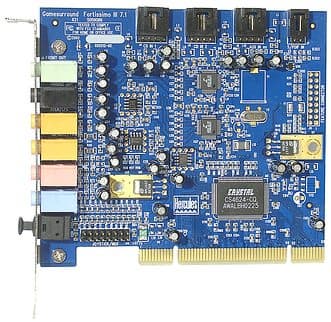

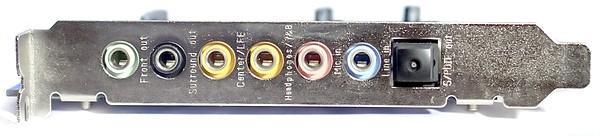

Внешний вид и разъёмы



Входы Линейный (Line in)
Микрофонный (Mic in)
Джойстик (Game port)
Выходы Front
Rear
Center/LFE
Back Surround / Наушники
Цифровой оптический (Toslink)
Внутренние разъёмы CD-in
CD-in 2
Aux-in
S/PDIF-in


Аппаратные особенности

Цифровой контроллер
Cirrus Logic CS4624-CQ
Звуковые кодеки
два 4-канальных Cirrus Logic CS4294-JQ
Игровые возможности

на основе алгоритмов Sensaura поддержка Microsoft DirectSound 3D, EAX 1.0, EAX 2.0, MacroFX, MultiDrive, ZoomFX, EnvironmentFX

MIDI возможности 64 аппаратных голоса
8 Мб банк семплов GM/GS
программный синтезатор
Yamaha S-YXG50 в комплекте

Чип Cirrus Logic CS4624-CQ был разработан в июле 1998 года (в настоящее время снят с производства). Производительность DSP составляет 255 MIPS. Для сравнения, показатель производительности контроллера EMU10K в SBLive! — 1000 MIPS.

Ниже приведены паспортные характеристи кодеков Cirrus Logic CS4294-JQ:

  • 20-битный 4-канальный выход и два 18-битных стереовхода с фиксированной частотой семплирования 48 кГц;
  • динамический диапазон ЦАП 87 дБ А, АЦП 85 дБ А;
  • сигнал/шум+искажения 74 дБ А;
  • Vrms = 1 В.

Панель управления

После беспроблемной установки драйверов в системном трее появляется значок панели управления. Интерфейс панели выполнен несколько примитивно, тем не менее, все необходимое находится под рукой.

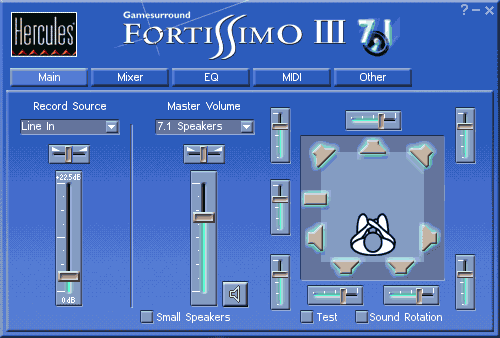

На первой вкладке Main вы можете видеть два основных раздела: назначение источника записи и выбор конфигурации колонок. В меню Record Source доступны источники записи: Stereo Mix, CD, CD2, Mic, Line In, Aux, Digital In. Производится регулировка как уровня сигнала, так и стереопанорамы.

При выборе конфигурации колонок в меню Master Volume с правой стороны подсвечиваются задействованные каналы выбранного пресета. Всего доступно восемь пресетов: 7.1 Speakers, 6.1 Speakers, 5.1 Speakers, 4 Speakers, 4.1 Speakers, 2 Speakers, 2.1 Speakers и наушники (Headphones). Здесь вы можете также отрегулировать громкость каждого используемого канала по отдельности.

Существующая галочка Small Speakers в пресетах с участием сабвуфера у сигнала на сателлиты обрезает нижние частоты и подает их на саб. Подобная опция особенно подойдет обладателям акустики с маломощными сателлитами без полноценных низких частот.

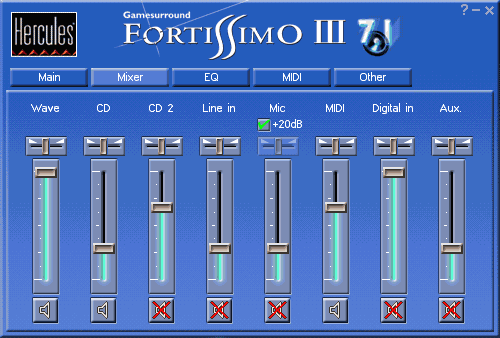

На следующей вкладке (Mixer) расположен микшер с регуляторами уровня громкости всех существующих входов и выходов. В наличии имеется регулировка уровня сигнала, панорамы и кнопка выключения звука (mute).

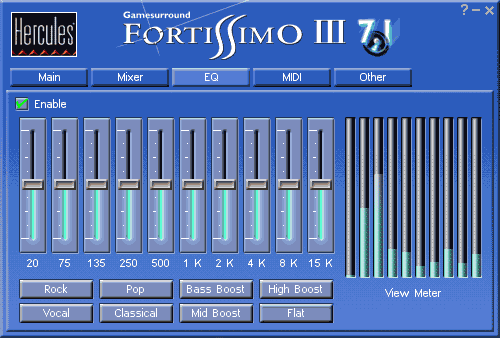

Вкладка EQ представляет собой десятиполосный эквалайзер с несколькими пресетами и индикатором работы. Очевидно, что владельцам более-менее качественной акустики лучше обходиться без него, благо что существует галочка включения/выключения (Enable). Имеющийся эквалайзер значительно искажает звучание.

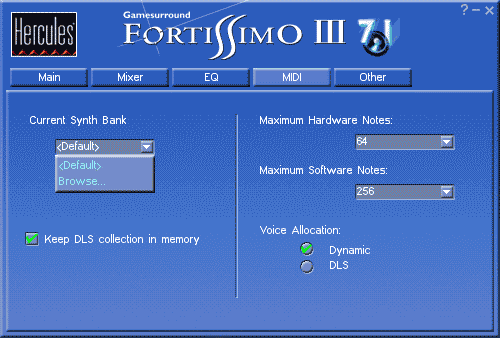

На четвертой вкладке панели распологаются различные настройки MIDI.

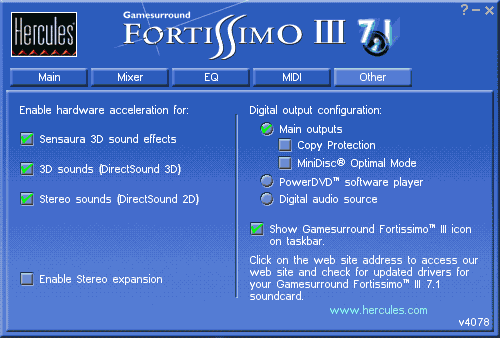

И последняя вкладка (Other) включает в себя следующие установки: включение в драйверах алгоритмов Sensaurа (поддержка EAX 2.0, I3DL2, A3D 1.0); Enable Stereo expansion — расширение стереопанорамы (по качеству реализации опция реально применима исключительно в играх); настройка работы цифровых выходов (Сopy Protection включает защиту от копирования, опция Mini Disc Optimal Mode отключает мониторинг аналоговых выходов, кнопка Digital audio source — цифровой сигнал с внутреннего входа посылает на внешний оптический выход).

Тестирование в RMAA 5.1

Измерения проводились следующим образом. Фронтальный выход карточки Fortissimo III был соединён с линейным входом референсной карты Lynx Two (117 дБ сигнал/шум) коротким качественным проводом (low-noise microphone cable, Proel) с позолоченными разъёмами. Чувствительность по входу Lynx Two — стандартная, -10 дБ В. Амплитуда выходного сигнала карты Hercules — достаточно низкая, 1 В. Посему была проведена нормализация записанного сигнала до требуемого уровня.

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.02 Отлично
Уровень шума, дБ (А): -86.6 Хорошо
Динамический диапазон, дБ (А): 86.5 Хорошо
Нелин. искажения, %: 0.0040 Очень хорошо
Интермод. искажения, %: 0.016 Очень хорошо
Взаимопроникновение каналов, дБ: -86.1 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании карты в режиме 16 бит 44 кГц смотрите здесь.



График АЧХ представляет собой ровную линию
во всём диапазоне слышимых частот


На графике IMD (SMPTE) в режиме 44 кГц хорошо видны артефакты
от передискретизации в высокочастотной области

Режим работы: 16 бит 48 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.05, -0.03 Отлично
Уровень шума, дБ (А): -86.5 Хорошо
Динамический диапазон, дБ (А): 86.3 Хорошо
Нелин. искажения, %: 0.0035 Очень хорошо
Интермод. искажения, %: 0.014 Очень хорошо
Взаимопроникновение каналов, дБ: -86.1 Отлично

Общая оценка: Очень хорошо

Подробный отчет о тестировании карты в режиме 16 бит 48 кГц смотрите здесь.

Результаты тестирования точь-в-точь совпадают с заявленными для кодека паспортными данными. Это говорит о том, что аналоговая часть карты не является узким местом в звучании карты. Также интересен тот факт, что результаты тестов Fortissimo III вход-на-выход практически совпадают с приведёнными измерениями с применением референсной карты (за исключением чуть большего количества искажений).

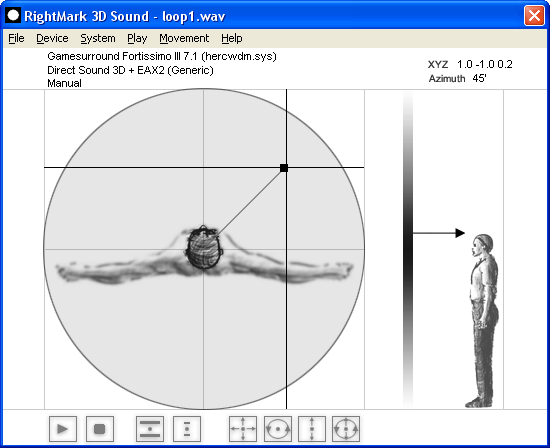

Тестирование в RightMark 3DSound



Диагностика DirectSound

Device: Gamesurround Fortissimo III 7.1 (hercwdm.sys)

Features:
DirectSound 3D Hardware present
DirectSound 2D Hardware present
EAX 1 present
EAX 2 present
Device has no EAX3 support

Rates:
dwMinSecondarySampleRate 8000
dwMaxSecondarySampleRate 48000

Free buffers stats:
dwFreeHw3DAllBuffers 31
dwFreeHw3DStaticBuffers 31
dwFreeHw3DStreamingBuffers 31
dwFreeHwMixingAllBuffers 31
dwFreeHwMixingStaticBuffers 31
dwFreeHwMixingStreamingBuffers 31

Max buffers stats:
dwMaxHwMixingAllBuffers 32
dwMaxHwMixingStaticBuffers 32
dwMaxHwMixingStreamingBuffers 32
dwMaxHw3DAllBuffers 32
dwMaxHw3DStaticBuffers 32
dwMaxHw3DStreamingBuffers 32

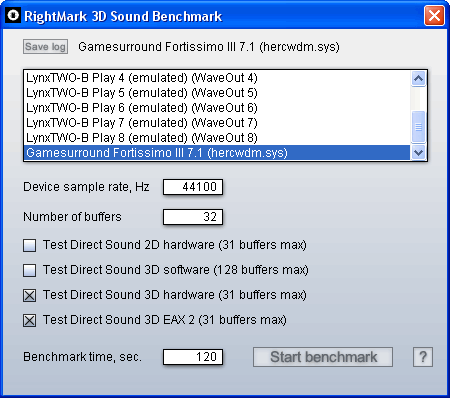

Тесты загрузки CPU


Windows XP SP1, DirectX8.1, Athlon 2100+, KT333, DDR333.

  Fortissimo III 7.1 Audigy2
DirectSound 3D
16 buffers
4,2/0,5 1,7/0,3
DirectSound 3D + EAX2
16 buffers
5,7/0,7 2,1/0,3
DirectSound 3D
32 buffers
7,1/0,5 3,6/0,7
DirectSound 3D + EAX2
32 buffers
12,0/0,2 4,0/0,7

Таблица загрузки ЦПУ (%) в зависимости от режима работы и числа DirectSound-буферов. Через черту даны среднее значение и разброс (мат.ожидание и корень из дисперсии) при двухминутном тестировании и отбросе случайных выбросов системы (своп и т.п.).

Тестирование в играх

Слуховое тестирование производилось в играх Unreal Turnament 2003 и Soldier of Fortune II. Чтобы наиболее точно определить относительное качество звучания, в качестве сравнения была выбрана звуковая карта Audigy 2, как абсолютный лидер на сегодняшний день по звучанию в тестируемых игровых приложениях. Тестирование проводилось путем попеременного прослушивания одних и тех же игровых моментов на разных картах с минимально возможным временным разрывом. Использовалась активная мониторная акустика Event 20/20bas (~$1000).

При тестировании мы пришли к следующим выводам. В целом карта играет неплохо, но в сравнении со звучанием Audigy 2 придраться в звуке есть к чему. Нельзя утверждать, что разница огромная, но она все же существует. Первое, что заставило обратить на себя внимание, это ощутимая разница в уровнях громкости. Карта Hercules Fortissimo 7.1 играет значительно тише Audigy 2.

При воспроизведении звуковой картины картой Fortissimo 7.1 порой очень сложно вычислить источник звука в игровых моментах. Это выражено в замыленности панорамы и недостаточной детальности звуков. Так, при взрыве ракеты за спиной виртуального героя в UT2003 трудно определить место взрыва. Непонятно, прозвучал он с левой или правой стороны.

При тестировании в игре SoF2 можно определенно сказать о звучании Fortissimo следующее. При одновременном проигрывании большого количества звуков, некоторые из них либо плохо прослушиваются, либо попросту не воспроизводятся. Этого нельзя сказать о звучании Audigy 2, где даже при большом количестве одновременно задействованных источников звука их позиционирование четко улавливается.

Тут же следует отметить такой очевидный и немаловажный факт, что на недорогой компьютерной акустике разница в звучании карт ощутима чуть в меньшей степени.

Выводы

На протяжении всего цикла тестирования звуковая карта Fortissimo III 7.1 продемонстрировала весьма неплохие возможности как в объективных тестах, так и при субъективном сравнительном прослушивании. В целом можно считать звуковую карту неплохим решением для геймеров и прослушивания музыки на недорогой компьютерной акустике.

Плюсы

  • поддержка алгоритмов Sensaura (DirectSound 3D, EAX 1.0, EAX 2.0, MacroFX, MultiDrive, ZoomFX, EnvironmentFX)
  • неплохое звучание;
  • отдельный выход на наушники;
  • невысокая цена (около $60).

Минусы

  • низкий уровень сигнала с линейного выхода (1 В);
  • аляповатый внешний вид панели микшера;
  • устаревший DSP.
