ЖК-монитор Zalman ZM-M215W

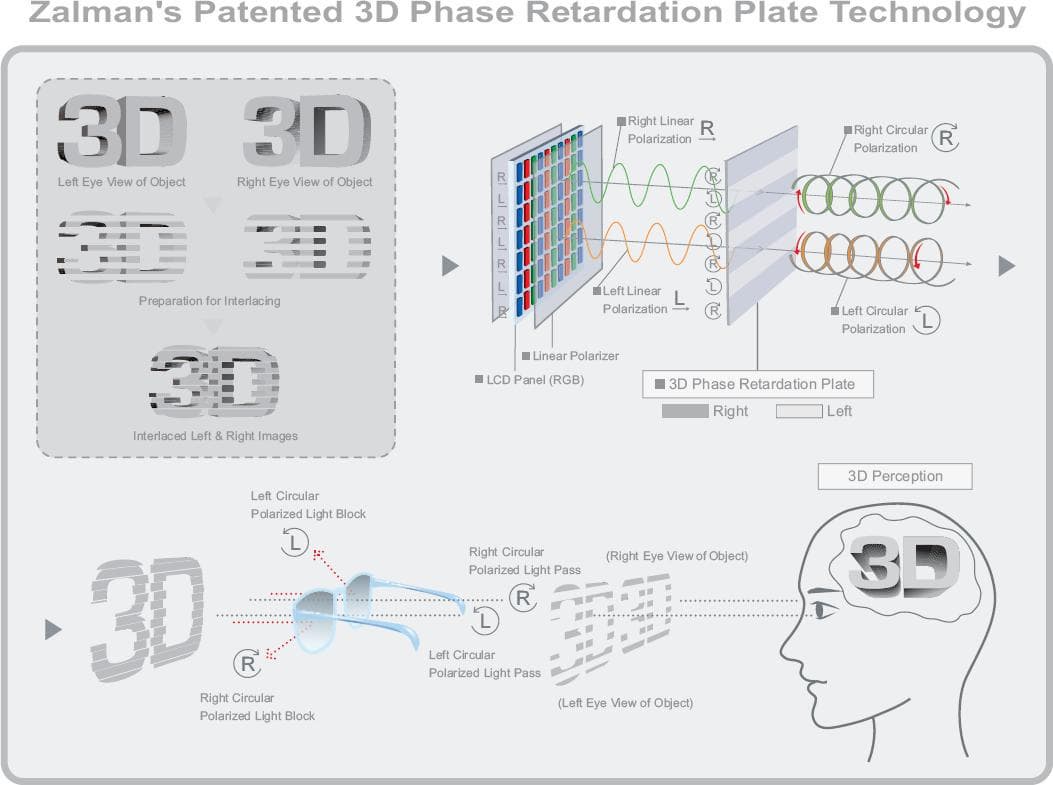

Мы уже тестировали мониторы Zalman — модели ZM-M190 и ZM-M220W, — в которых для формирования стереоскопического изображения применяется технология с чересстрочной круговой поляризацией. Суть этой технологии заключается в следующем: кадр для одного глаза выводится только на четные строчки, кадр для другого — только на нечетные, свет от четных и нечетных строк имеет разнонаправленную круговую поляризацию, соответственно для просмотра используются пассивные очки, пропускающие свет от четных строк в один глаз и не пропускающие свет от этих строк в другой глаз, и наоборот. В результате глаза видят разные ракурсы, и картинка получается стереоскопической.

ЖК-монитор Zalman ZM-M215W, схема

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN
Диагональ55 см (21,5 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Яркость300 кд/м²
Контрастностьдинамическая 10 000:1
Углы обзора 170° (гор.) и 160° (верт.)
В стереоскопическом режиме:
90° (гор.) и 10—12° (верт.)
Время отклика5 мс
Количество отображаемых цветовНет данных
Интерфейсы
  • Видеовход DVI (с HDCP)
  • Видеовход VGA
  • Аудиовход, гнездо 3,5 мм миниджек
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаВстроенные стереофонические громкоговорители
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон вперед и назад
  • VESA-площадка 100×100 мм
Размеры (Ш×В×Г)531×382×200 мм
Масса4 кг
Потребляемая мощностьне более 40 Вт
не более 1 Вт в режиме ожидания
Напряжение питания100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.zalman.com
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Видеокабель DVI-D
  • Видеокабель VGA
  • Аудиокабель, штеккер 3,5 мм миниджек
  • Комплект очков (футляр, салфетка, очки с дужками, очки-накладка)
  • CD-ROM и DVD-ROM с драйвером, ПО, руководствами пользователя и примерами стереоскопических видеофайлов

Внешний вид

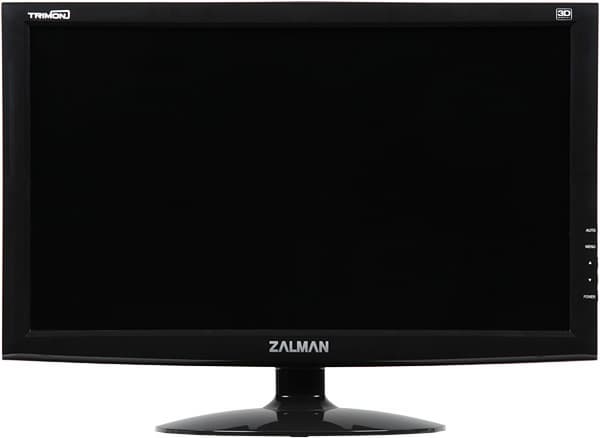

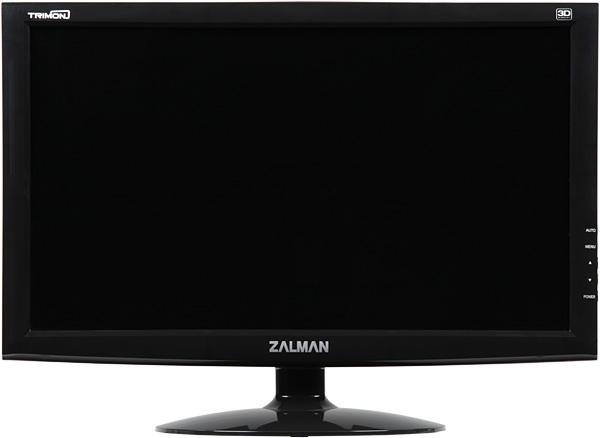

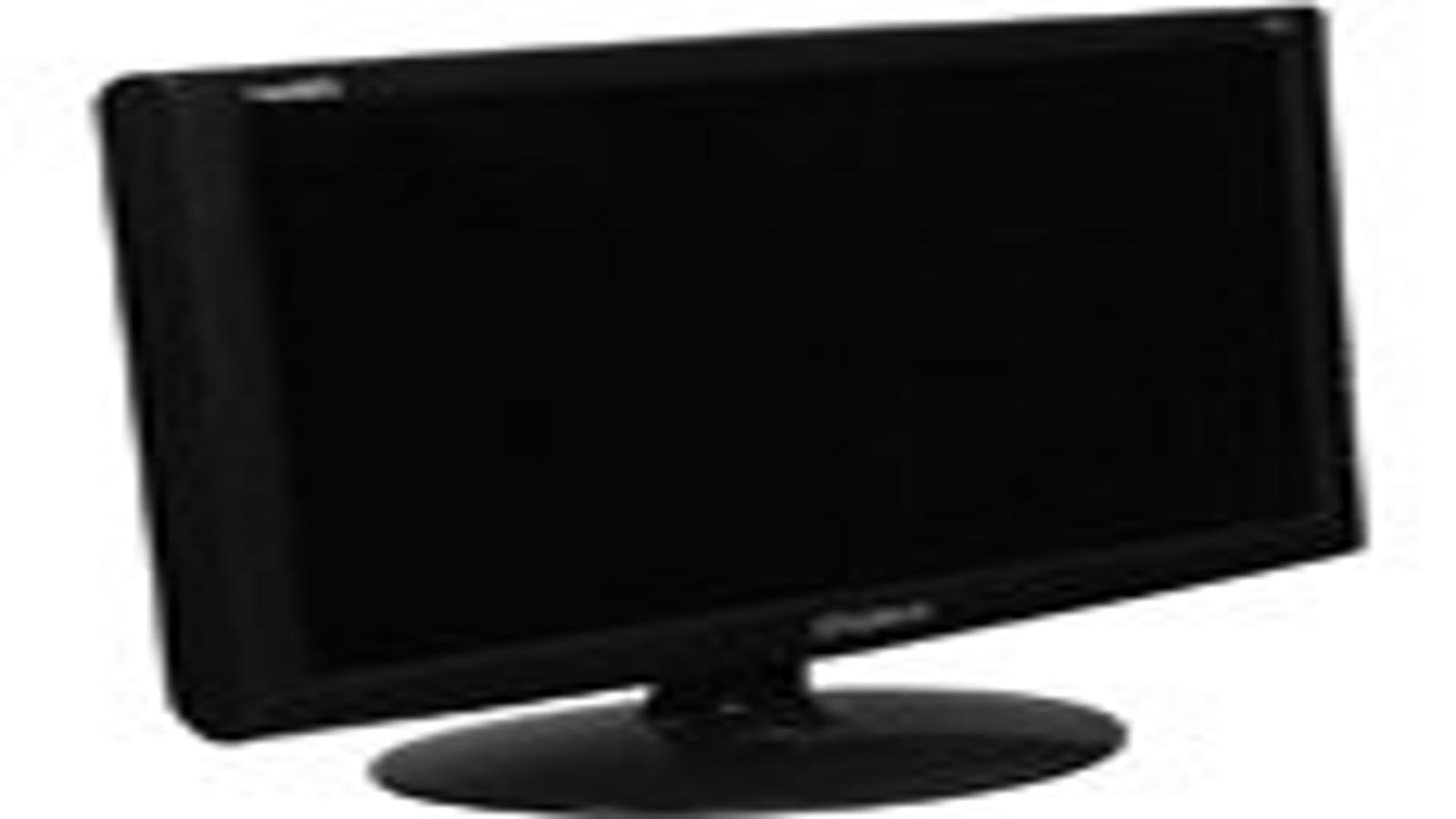

ЖК-монитор Zalman ZM-M215W, Front

Корпус блока экрана и стойка изготовлены из черного пластика, внешние поверхности которого зеркально гладкие, маркие и не устойчивые к появлению царапин. Исключением является только матовая задняя панель. Поверхность матрицы черная, зеркально-гладкая и сильно бликующая.

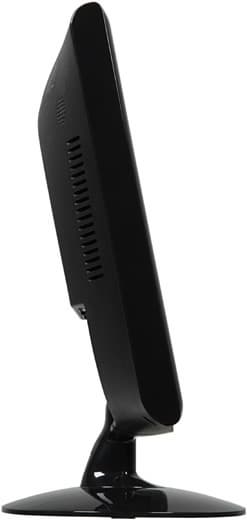

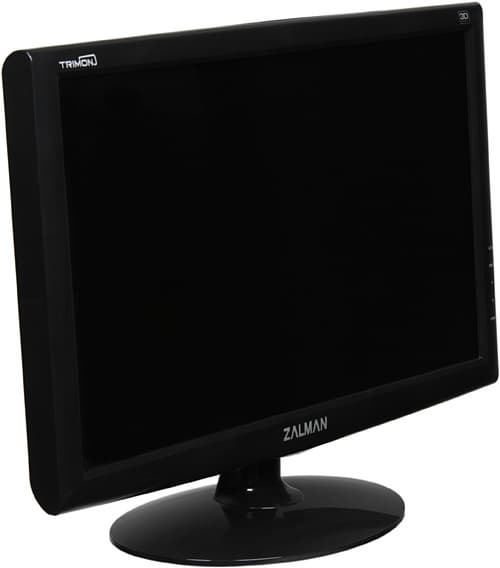

ЖК-монитор Zalman ZM-M215W, Side

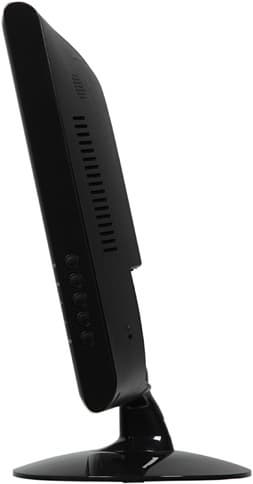

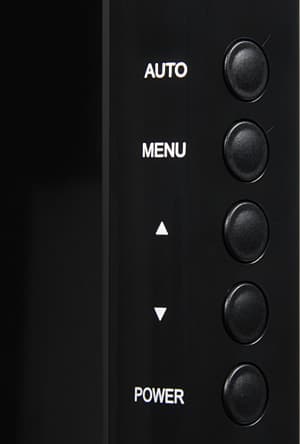

На правом торце находятся пять одинаковых кнопок управления. Хорошо различимые подписи к кнопкам нанесены на фронтальную рамку.

ЖК-монитор Zalman ZM-M215W, Buttons

Индикатор состояния находится на нижней грани по центру и прикрыт рассеивателем из прозрачного пластика. Его спереди практически не видно, но свет индикатора отражается в верхней поверхности основания подставки. Индикатор неярко светится зеленым при работе и мигает красным в режиме ожидания, а если монитор выключен, то индикатор не светится. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

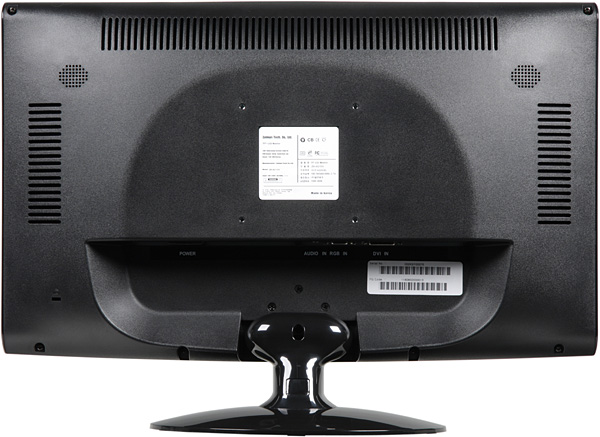

ЖК-монитор Zalman ZM-M215W, Rear

Сзади в нижнем углу можно обнаружить разъем для замка Кенсингтона. Также на задней панели можно обнаружить прямоугольные вентиляционные решетки и круглые решетки двух небольших громкоговорителей. Основание подставки снизу усилено ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Нижняя часть стойки вставляется в основание и фиксируется в нем пластиковой защелкой. Шарнир в верхней части стойки позволяет немного наклонять блок экрана вперед и назад.

ЖК-монитор Zalman ZM-M215W, Side   ЖК-монитор Zalman ZM-M215W, Side

Четыре отверстия на задней панели предназначены для крепления к VESA-совместимому кронштейну (100×100 мм).

Коммутация

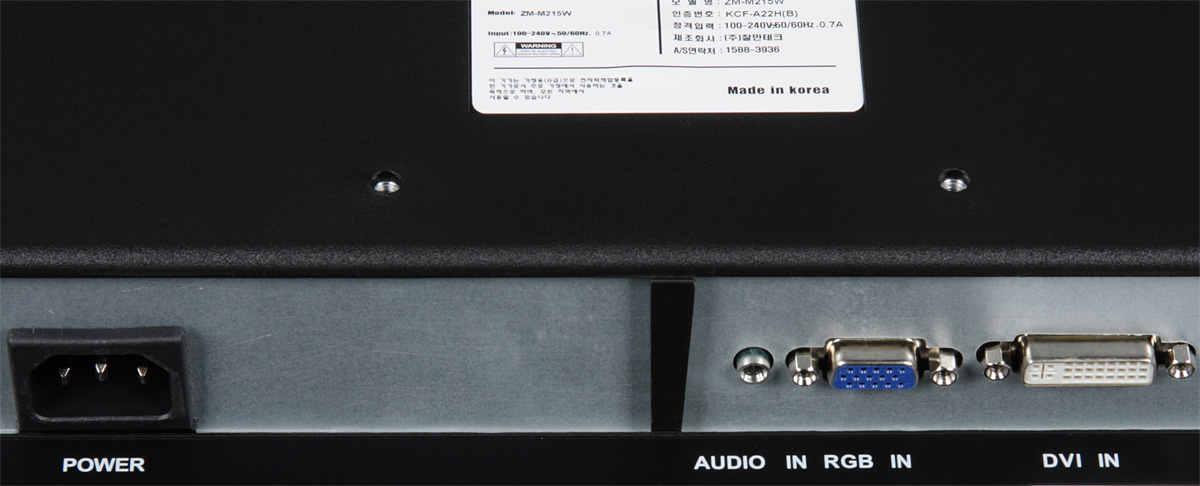

ЖК-монитор Zalman ZM-M215W, разъемы

Есть аналоговый VGA-вход и вход DVI, совместимый с HDCP. Разъем DVI имеет универсальный вид, но способен ли этот вход принимать и аналоговые сигналы нам не известно. Звук на встроенные громкоговорители вводится через разъем под 3,5 мм миниджек. Качество этих источников звука достаточно для мониторинга активности системы и приложений. Громкость устанавливается в меню или кнопками. Нужный видеовход выбирается в меню. Есть автоматический поиск активного входа. Монитор оснащен встроенным блоком питания. Разъем питания — стандартный трехштырьковый.

Меню, локализация и управление

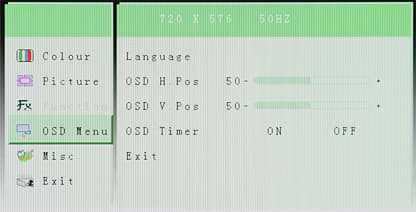

Навигация по меню не очень удобная, само меню довольно крупное, но в нем используется мелкий и трудно читаемый шрифт с тонкими линиями букв. При настройке изображения меню остается на экране, что немного мешает при оценке вносимых изменений. Когда нет меню, то верхняя кнопка включает автоподстройку под параметры VGA-сигнала, а стрелки вверх и вниз регулируют громкость. Кнопка выключения ничем не отличается от других и расположена рядом с ними, что при активной навигации по меню часто приводит к незапланированному отключению монитора. При желании можно изменить положение меню на экране и выбрать тайм-аут автоматического выхода.

ЖК-монитор Zalman ZM-M215W, OSD

Русской версии экранного меню нет. К монитору прилагается DVD-ROM с файлами руководства пользователя на нескольких языках, в том числе и на русском языке. На этом же носители находятся образцы стереоскопических видеофайлов, установщики «NEO-Player» и «Stereoscopic Player». На втором диске, теперь уже на CD-ROM, находится драйвер iZ3D, при этом имя и пароль, необходимые для активации этого драйвера, напечатаны на конверте диска.

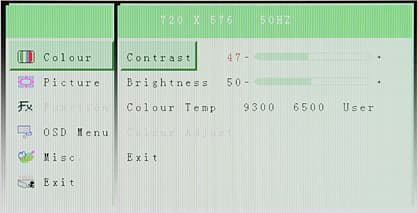

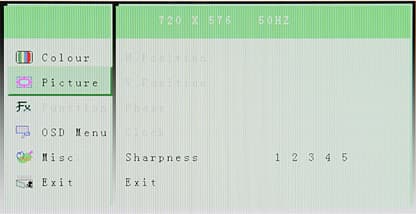

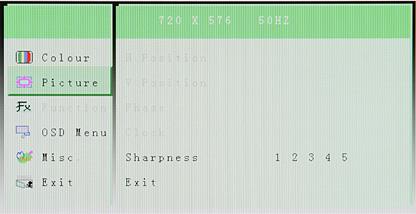

Присутствуют стандартные настройки контрастности, яркости и контурной четкости.

ЖК-монитор Zalman ZM-M215W, OSD

ЖК-монитор Zalman ZM-M215W, OSD

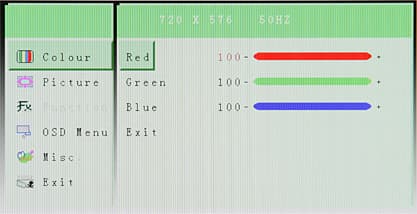

Цветовая температура устанавливается или выбором одного из двух предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор Zalman ZM-M215W, OSD

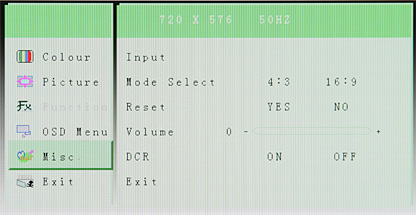

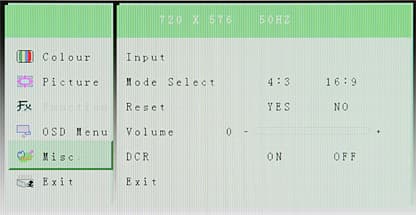

Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается.

ЖК-монитор Zalman ZM-M215W, OSD

Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. Доступность режимов определяется типом видеосигнала.

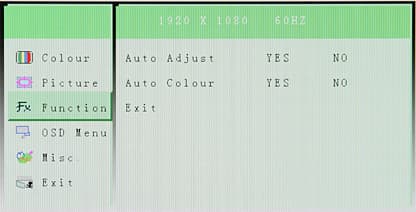

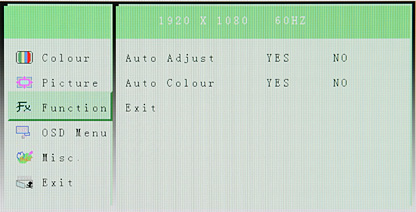

При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно. Для настройки уровней черного и белого можно запустить функцию Auto Colour, при этом на экране должны быть области с черным и белым.

ЖК-монитор Zalman ZM-M215W, OSD

На шкале серого первые два оттенка неотличимы по яркости. Как при VGA, так и при DVI-D-подключении поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга). Матрица, как уже было сказано выше, сильно бликует, зато изображение визуально воспринимается очень четким и более контрастным, чем в случае аналогичных матриц типа TN, но с матовой поверхностью. Возможно из-за дополнительного поляризатора на некоторых участках матрицы проявляется характерный муар, который, впрочем, в глаза не бросается и виден в основном при взгляде под углом.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения (с помощью переходника с HDMI на DVI). Монитор не поддерживает чересстрочные сигналы и Full HD при 24 кадр/с. Режимы 576p, 480p, 720p и 1080p монитор поддерживает. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16-235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. Масштабирование из низких разрешений 576p и 480p выполняется не очень хорошо. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

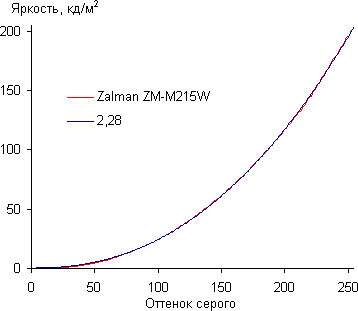

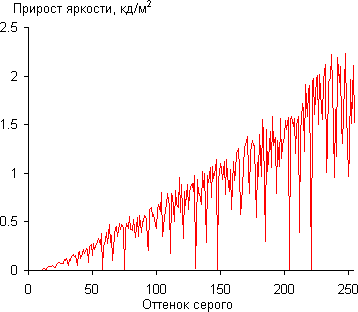

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку контрастности мы установили в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор Zalman ZM-M215W, Gamma

Рост прироста яркости в целом равномерный, однако, несколько первых оттенков неотличимы по яркости от черного цвета (хотя при взгляде под углом градации проявляются) и далее на шкале оттенков некоторые соседние оттенки имеют одинаковую яркость. Аппроксимация полученной гамма-кривой дала показатель 2,28 (что близко к стандартному значению в 2,2), при этом аппроксимирующая показательная функция почти совпадает с реальной гамма-кривой:

ЖК-монитор Zalman ZM-M215W, Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

ЖК-монитор Zalman ZM-M215W, Gamut

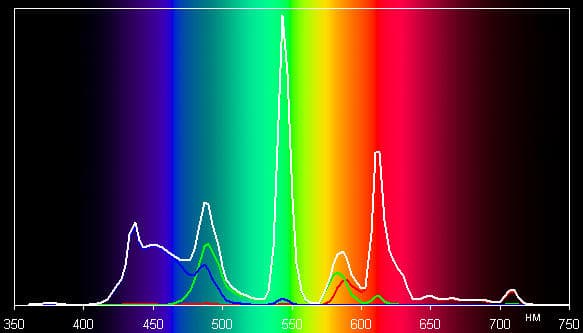

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Zalman ZM-M215W, Spectrum

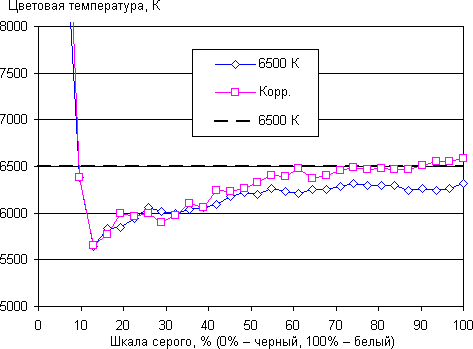

Такой спектр с несколькими выраженными пиками характерен для мониторов, в которых используются флуоресцентные лампы подсветки. Цветопередача при выборе профиля 6500 K несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля 6500 K и после ручной коррекции профиля:

ЖК-монитор Zalman ZM-M215W, CCT

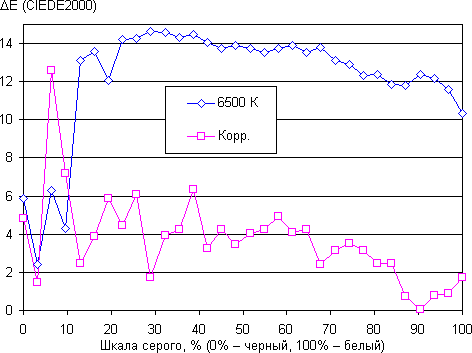

ЖК-монитор Zalman ZM-M215W, DE

Ручная коррекция улучшила цветопередачу, по крайней мере, на большей части шкалы серого ΔE опустилась ниже 10 (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая).

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,34 кд/м² −24,9 43,3
Яркость белого поля 240 кд/м² −8,9 8,8
Контрастность 738:1 −32,7 22,4

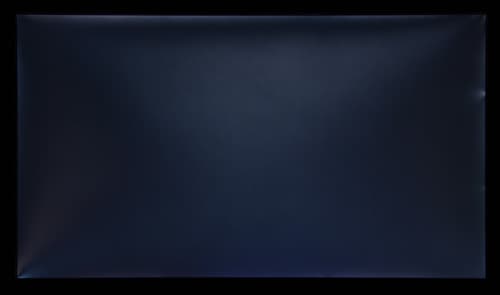

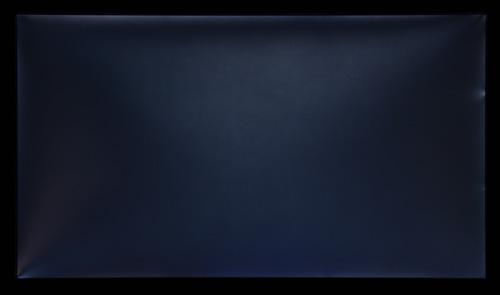

Аппаратные измерения показали хорошую равномерность яркости белого поля. Равномерность черного поля и как следствие контрастности невысокая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

ЖК-монитор Zalman ZM-M215W, Black

Видно, что кроме узких засветок по периметру и возрастания яркости черного поля к центру есть и парочка локальных засветок, вызванных, видимо, точечной деформацией матрицы, возможно из-за неровных краев пластиковых деталей. При включении режима DCR установившаяся за 10 секунд контрастность возрастает до 2600:1. Однако скорость изменения яркости подсветки невысокая, поэтому практической пользы эта функция не имеет. График ниже показывает рост яркости после переключения с черного поля на белое с выдержкой черного поля в 5 секунд. Для наглядности модуляция ламп подсветки сглажена:

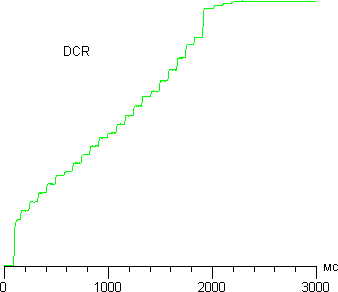

ЖК-монитор Zalman ZM-M215W, DCR

На пониженной яркости мерцание ламп подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». Она составила 249 кд/м², при этом от сети монитор потреблял 35 Вт. В режиме ожидания монитор потребляет 0,7 Вт, в выключенном состоянии — 0,6 Вт.

Параметр Brightness (яркость) управляет только ЖК-матрицей, меняя уровни черного и белого, не меняя при этом собственно яркость подсветки. Т.е. ручная подстройка яркости сопровождается уменьшением контрастности изображения. В современных мониторах такая реализация регулировок уже практически перестала встречаться.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 9,0 мс (7,7 мс вкл. + 1,3 мс выкл.). Переходы между полутонами происходят в среднем за 24,0 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,9 мс при VGA-подключении, и 3,7/5,0 мс при DVI-подключении (тестируемый монитор подключен как первичный/вторичный).

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 29/−28
Горизонтальное 42/−42

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° опускается ниже значения 10:1 при отклонении вниз на 57° и на 74° по горизонтали. В целом, углы обзора этого монитора чуть-чуть ниже, чем у типичного современного монитора с матрицей TN.

Для количественной характеристики изменения цветопередача при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Zalman ZM-M215W, Color ShiftЖК-монитор Zalman ZM-M215W, Color Shift

ЖК-монитор Zalman ZM-M215W, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении сильнее всего меняется оттенок белого, серого и синего поля, тогда как оттенки красного и зеленого поля изменяются не очень сильно при отклонении в любом направлении. В целом, такое поведение характерно для матриц типа TN.

Тестирование в стереоскопическом режиме

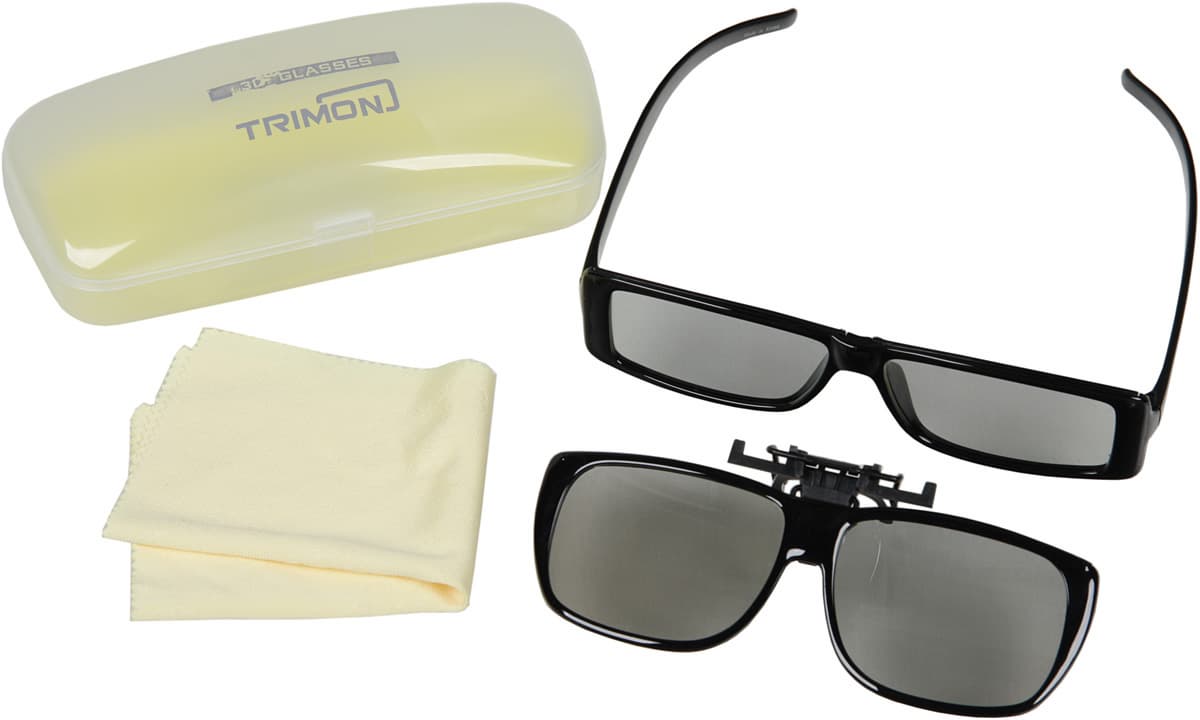

Для просмотра в стереоскопическом режиме нужны пассивные очки. За два с лишним года (см. статью про ZM-M190) комплектность не изменилась — к монитору прилагается пластиковый футляр с двумя парами очков (с дужками и накладные) и салфеткой.

ЖК-монитор Zalman ZM-M215W, 3D-очки

Очки легкие, носить их совсем не утомительно, они имеют хорошую обзорность. Кстати, очки RealD 3D, тоже с круговой поляризацией, почему-то не подошли — в них разделение ракурсов было очень плохим. Для вывода стереоскопического изображения подойдет любая программа, умеющая выводить ракурсы в чересстрочном режиме. Для игр можно использовать драйвер iZ3D. При просмотре через очки картинка имеет видимую чересстрочную структуру, но так как разрешение довольно высокое, то на качестве этот момент сказывается несильно. Вот то, что разделение от светлых объектов на черном фоне не очень высокое, это при просмотре стерео доставляет некоторое неудобство. Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным квадратом на белом фоне, с белым квадратом на черном фоне и со светло-серым квадратом на темно-сером фоне. В стереопарах квадраты были смещены относительно друг друга, поэтому при просмотре через очки при 100% разделении можно было бы видеть только один квадрат. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.

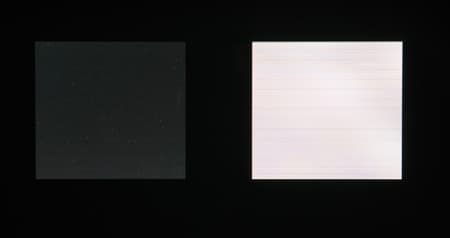

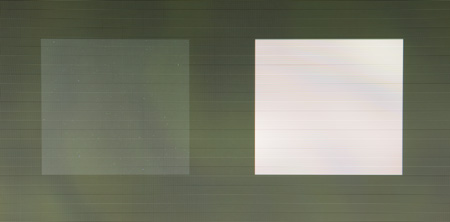

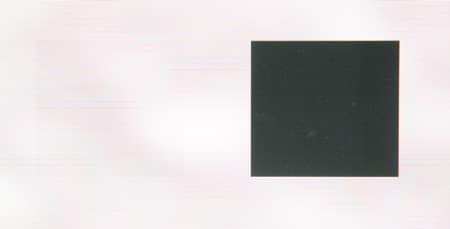

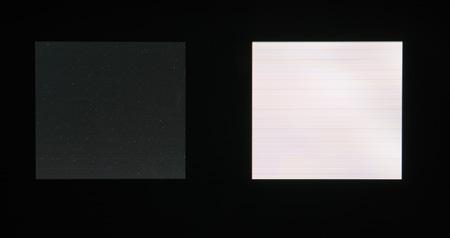

ЖК-монитор Zalman ZM-M215W, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор Zalman ZM-M215W, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор Zalman ZM-M215W, Тест на перекрестные помехи в стереоскопическом режиме

Видно, что разделение черного на белом фоне близко к идеальному, в остальных двух случаях перекрестная помеха присутствует. В данном случае нет причин, по которым темные участки для одного глаза должны затемнять светлые для другого, так как ЖК-ячейки не переключаются, и нет падения яркости из-за ограниченной скорости их перехода из одного состояния в другое. Слабое повышение яркости вызвано только небольшой засветкой белого фона от светлых строк для другого глаза (соответственно, там, где строки для другого глаза темные, яркость белого фона чуть-чуть понижается). На фоне белого этот прирост практически незаметен, тогда как на черном фоне этот же по абсолютному значению прирост вызывает заметные перекрестные помехи.

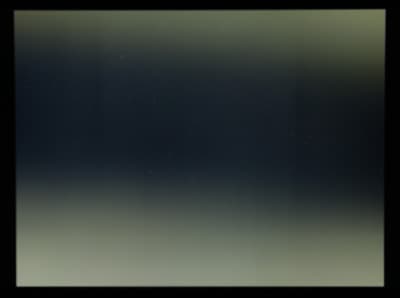

Яркие точки, видимые на черных квадратах, — это локальные дефекты или пыль (не снаружи, а где-то внутри матрицы), из-за которых эффективность поляризации нарушается. Кроме того, поляризация и, следовательно, разделение для глаз нарушаются и при небольшом отклонении от перпендикуляра к экрану в вертикальном направлении. Зависимость от угла немного странная, так как при удалении от экрана угол сужается и на расстоянии двух метров только в пределах узкой полоски сохраняется эффективное разделение ракурсов, что показано на фотографии ниже:

ЖК-монитор Zalman ZM-M215W

К положительным сторонам данного способа формирования стереоизображения относится то, что яркость при просмотре через очки падает всего на 60% (менее чем в 2,5 раза).

Выводы

Сравнивая с моделями Zalman двухлетней давности, прогресс мы наблюдаем только в одном — в росте разрешения. Впрочем, для чересстрочного разделения на ракурсы это имеет большое значение, так как уменьшает горизонтальную полосатость стереоскопического изображения. Однако если два года назад конкурентов у подобных мониторов было не то чтобы очень много, то сейчас почти у каждого более-менее известного производителя есть ЖК-монитор, способный работать в стереорежиме в паре с затворными очками. При этом затворная технология на ЖК-мониторах дает разделение не хуже (если не лучше) и характеризуется лучшими углами обзора, чем в случае с чересстрочной поляризацией и пассивными очками. Но у технологии с чересстрочной круговой поляризации есть и свои преимущества — нет ухудшения разделения или уменьшения яркости при наклоне очков, очки очень легкие и не нуждаются в проводной или беспроводной синхронизации и источнике питания, и, самое главное, отсутствует мерцание, что снижает утомляемость зрения.

Достоинства:

  • Формирования стереоскопического изображения по технологии чересстрочной круговой поляризации
  • В комплекте две пары очков

Недостатки:

  • Нет ручной регулировки яркости подсветки
  • Незначительный завал в тенях
  • Нерусифицированное меню


Благодарим компанию OST-COM
за предоставленный на тестирование ЖК-монитор Zalman ZM-M215W
