ЖК-монитор Samsung S27A850D


ЖК-монитор Samsung S27A850D — это первый доставшийся нам на тест монитор с матрицей типа PLS (Plane to Line Switching). При этом диагональ экрана равна 27 дюймам, а разрешение составляет 2560 на 1440 пикселей. В наличии три входа и регулируемая подставка, а позиционируется Samsung S27A850D как «многофункциональный монитор для профессионалов».

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыPLS со светодиодной подсветкой
Диагональ69 см (27 дюймов)
Отношение сторон16:9
Размер области отображения596,74×335,66 мм
Разрешение2560×1440 пикселей (WQHD)
Шаг пикселей0,2331 мм (109 ppi)
Яркость300 кд/м²
Контрастность1000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика5 мс от серого к серому (GTG)
Количество отображаемых цветов16,7 млн. (8 бит)
Интерфейсы
  • Аудио/видеовход DisplayPort
  • Видеовход DVI-D (с HDCP), 2 шт.
  • Аудиовход (гнездо миниджек 3,5 мм)
  • Аудиовыход на наушники (гнездо миниджек 3,5 мм)
  • USB 3.0 (гнездо типа B, вход на концентратор)
  • USB 3.0 (гнездо типа А, выход концентратора), 3 шт.
  • Разъем питания постоянного тока (14 В)
Совместимые видеосигналы
Акустическая системаОтсутствует
Особенности
  • Режим картинка-и-картинка
  • Активный USB-концентратор 3.0, 1 порт на вход, 3 порта на выход
  • Подставка: поворот вправо-влево, наклон 2° вперед и 25° назад, подъем 150 мм
  • 100×100(200) мм площадка VESA для настенного монтажа
  • Разъем для замка Кенсингтона
Размеры (Ш×В×Г) 642,5×442,5×224,5 мм с подставкой
(в руководстве — 642,5×465,5×224,5 мм с подставкой)
642,5×390,5×42 мм без подставки
Масса6,6 кг
Потребляемая мощность69 Вт (53 Вт без USB),
1 Вт в режиме ожидания,
1 Вт в выключенном состоянии
Напряжение питания (внешнего БП)100—240 В, 50/60 Гц
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания (евровилка)
  • Внешний блок питания (100—240 В, 50/60 Гц на 14 В, 4,5 А постоянного тока)
  • Видеокабель Dual-link DVI-D
  • USB-кабель 3.0, вилка типа A на тип B
  • Краткое руководство пользователя
  • Гарантийный талон
  • CD-ROM с драйвером, ПО MagicRotation Auto и руководствами пользователя
Ссылка на сайт производителяwww.samsung.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(1)

Внешний вид

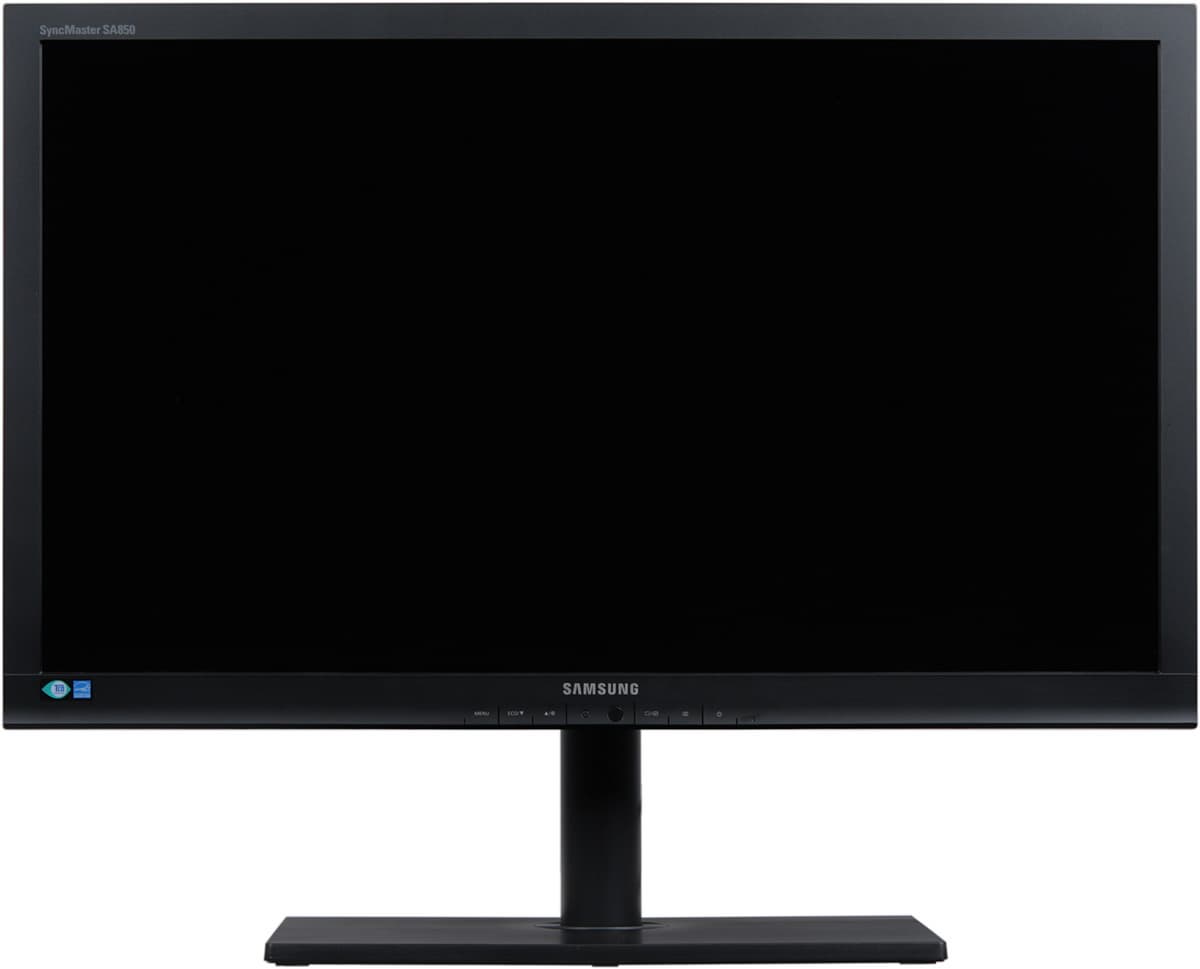

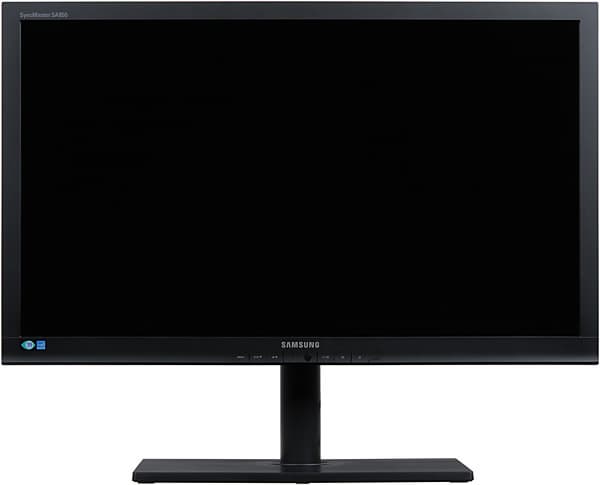

ЖК-монитор Samsung S27A850D, Вид спереди

Дизайн монитора типичен для «профессиональных» моделей — минимум украшательства, максимум утилитарности. Корпус монитора и панели подставки изготовлены из матового черного пластика. Поверхность экрана черная и матовая, однако, небольшое присутствие «зеркальности» в наличие. В нижней части фронтальной рамки прорезями отделены кнопки управления, обозначенные белыми значками.

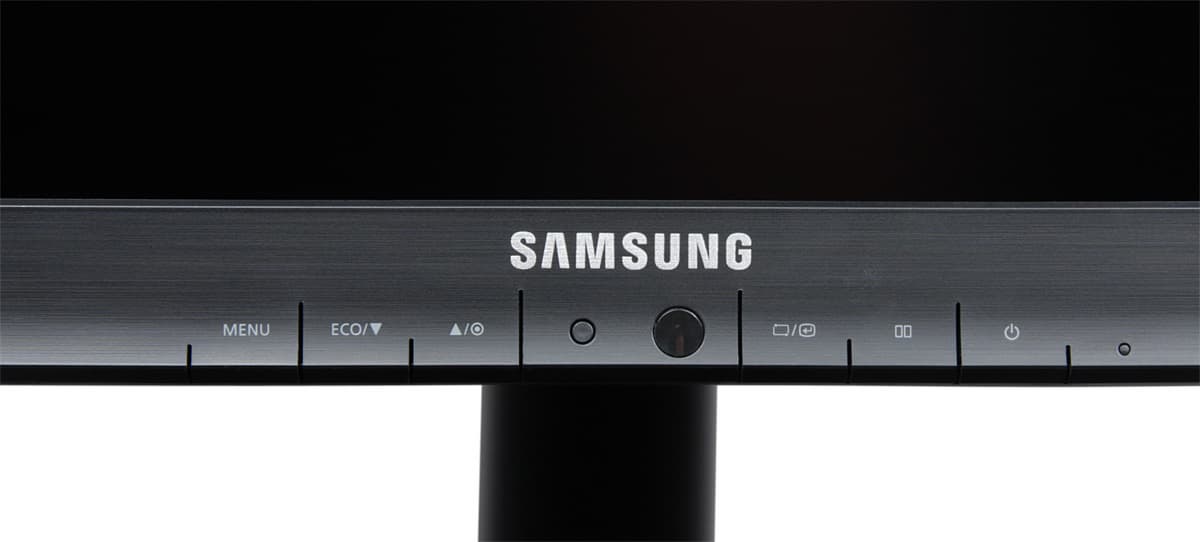

ЖК-монитор Samsung S27A850D, Кнопки управления

Под логотипом размещены глазки датчиков присутствия и освещенности, а правее кнопки питания — крохотный индикатор состояния. Блок экрана тонкий и одинаковой толщины, за исключением выступа в центральной части задней панели.

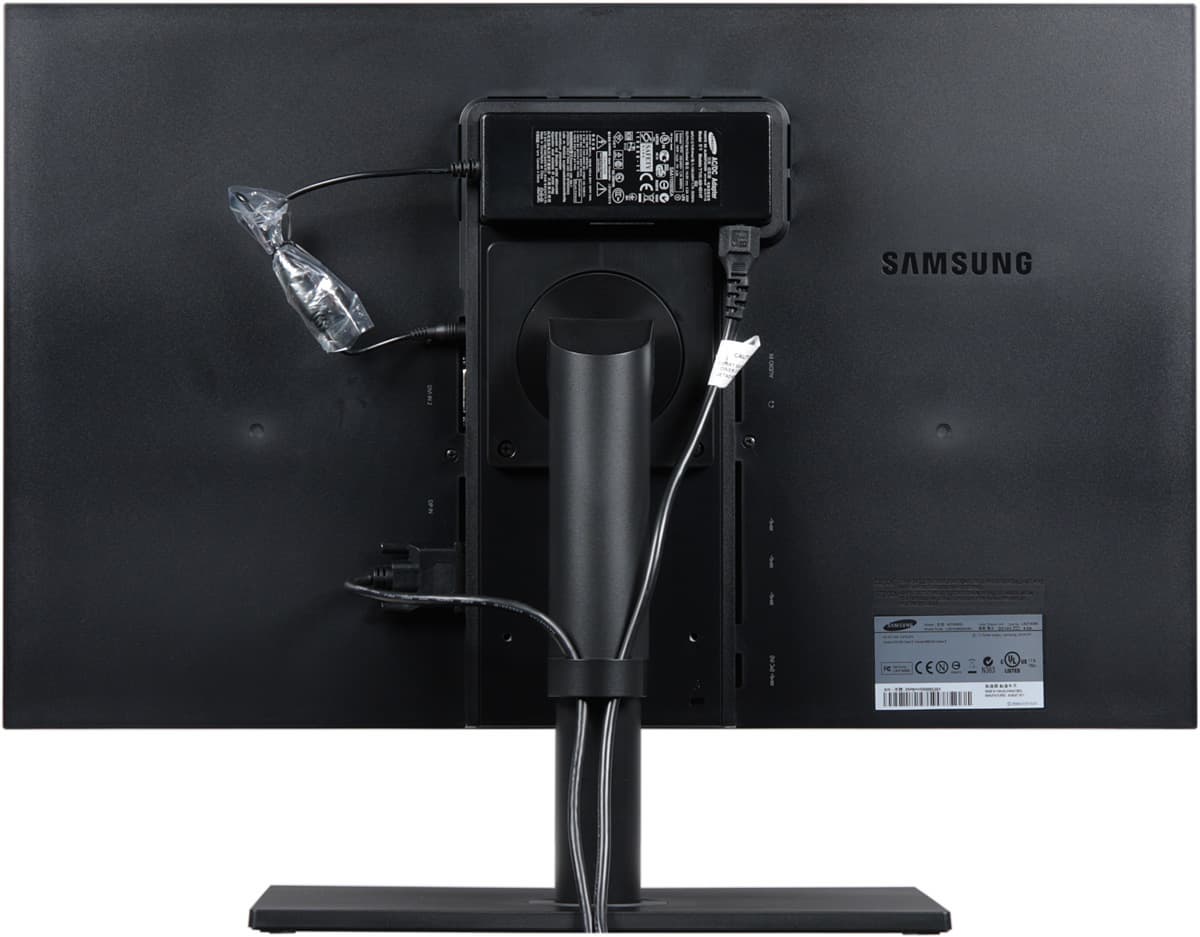

ЖК-монитор Samsung S27A850D, Вид сзади

На боковых поверхностях этого выступа находятся разъемы (подключать кабели очень удобно). В верхней части выступа есть гнездо, исполняющее роль ручки при переноске, а также держателя для штатного блока питания. На плоскости выступа находятся монтажные отверстия и разъем для замка Кенсингтона. Штатная подставка прикручена двумя винтами к двум точкам VESA-площадки и закрывает еще две точки (квадрат 100 мм). При необходимости для крепления на кронштейне можно использовать еще одну пару резьбовых отверстий, получив или крепление со смещением вниз, или площадку 200 на 100 мм. Штатная подставка имеет несколько регулировок — высота, наклон вперед и назад, поворот вправо-влево, и переворот экрана в портретную ориентацию.

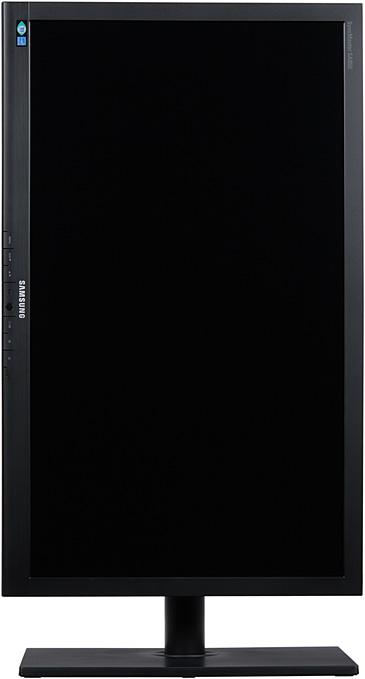

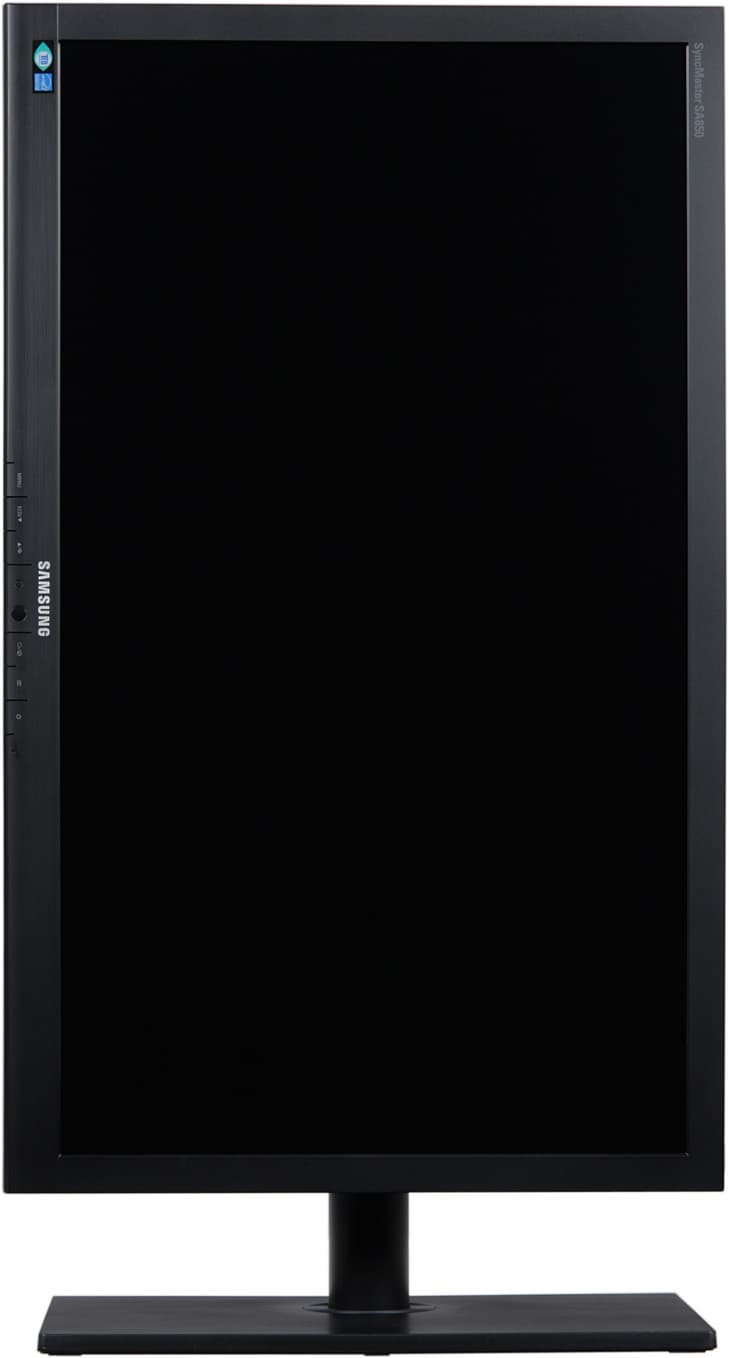

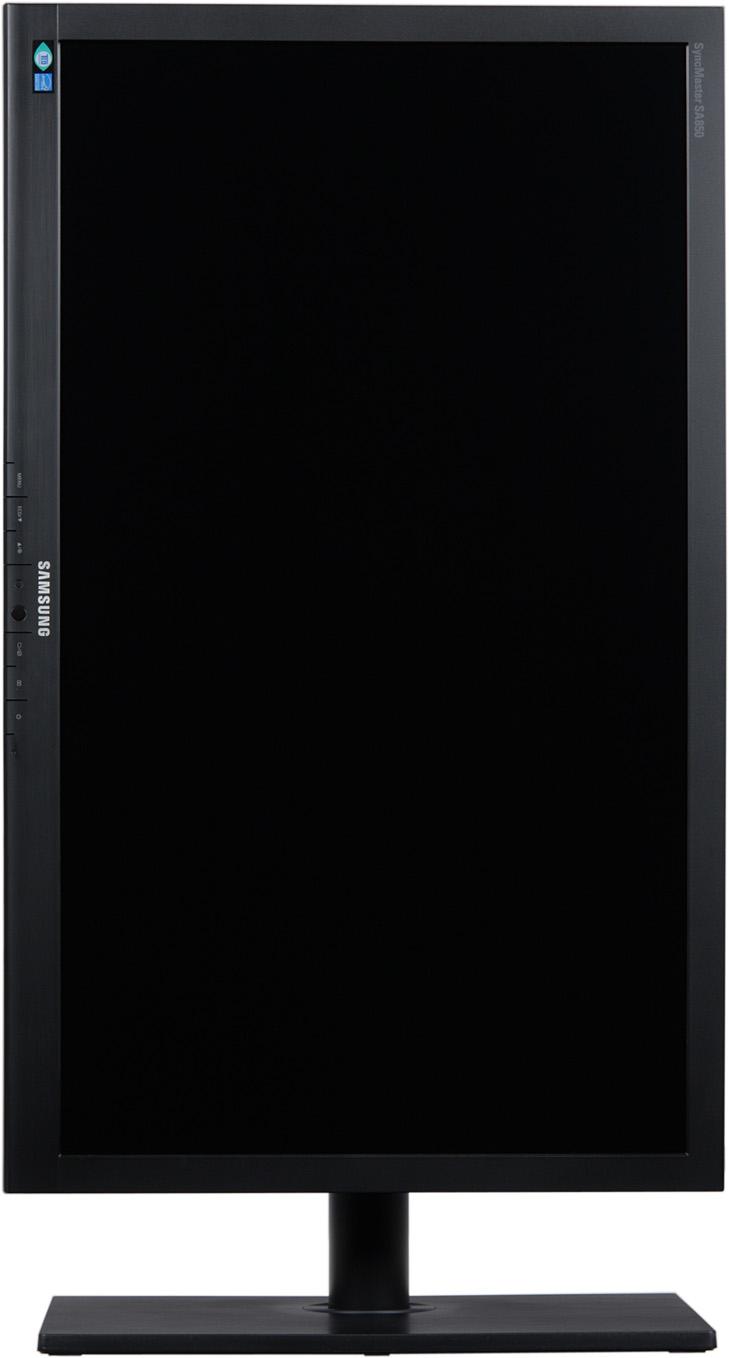

ЖК-монитор Samsung S27A850D, Вид спереди

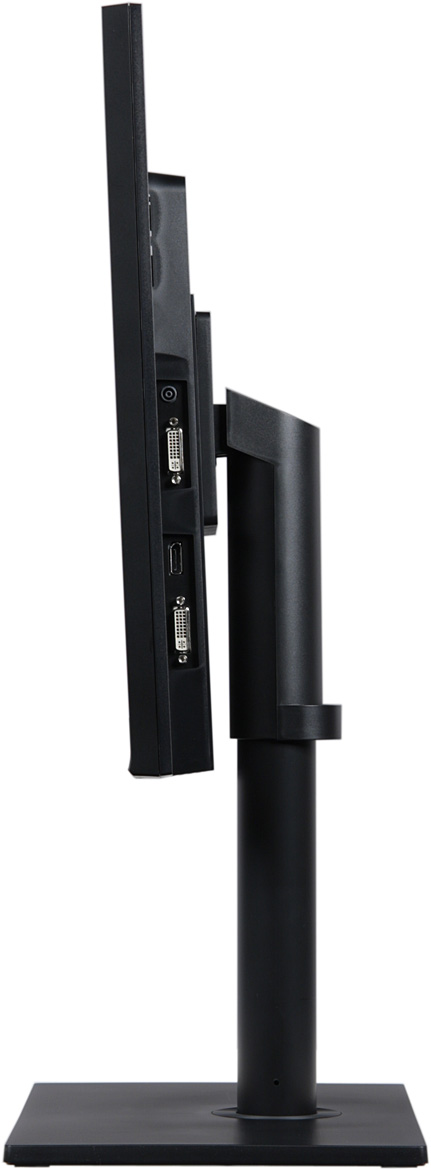

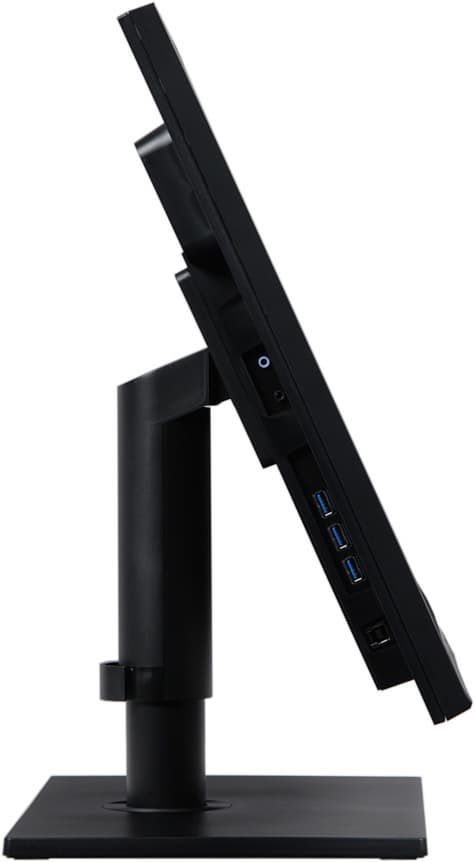

ЖК-монитор Samsung S27A850D, Вид сбоку      ЖК-монитор Samsung S27A850D, Вид сбоку

На стойке подставки есть пластиковая скобка, за которую можно завести отходящие кабели. Основание подставки имеет относительно большую площадь, что обеспечивает устойчивость монитора даже в портретной ориентации с максимальным подъемом. Верхняя поверхность основания ровная и горизонтальная — на него можно класть разную мелочь, утилизировав тем самым занимаемую на столе площадь.

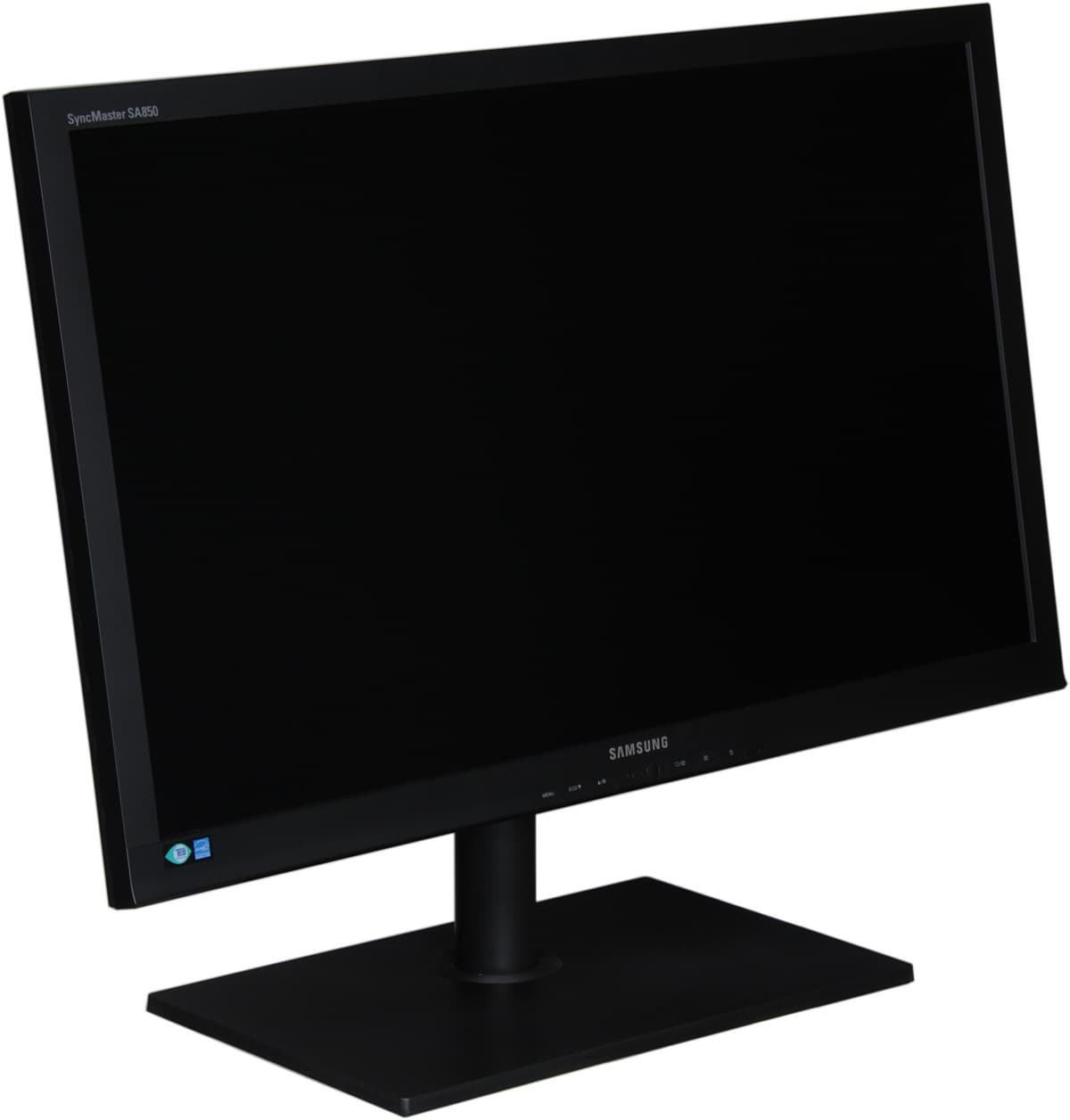

ЖК-монитор Samsung S27A850D, Общий вид

Несущим элементом основания является фигурно штампованный толстый лист стали. Шесть резиновых ножек-таблеток защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Конструкция подставки не очень жесткая, но разболтанности в сочленениях не ощущается. К монитору прилагается чека, вставив ее в соответствующее отверстие, можно зафиксировать стойку в положении минимальной высоты, что удобно, например, при транспортировке монитора.

Коммутация

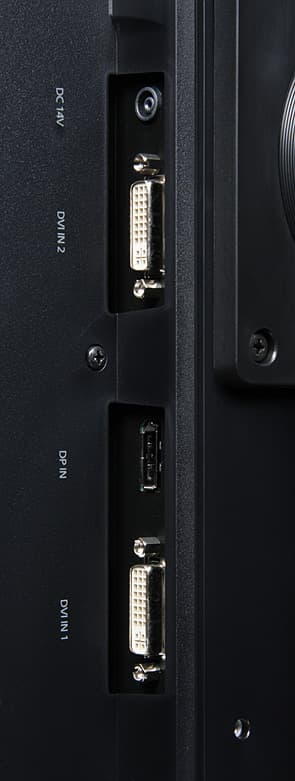

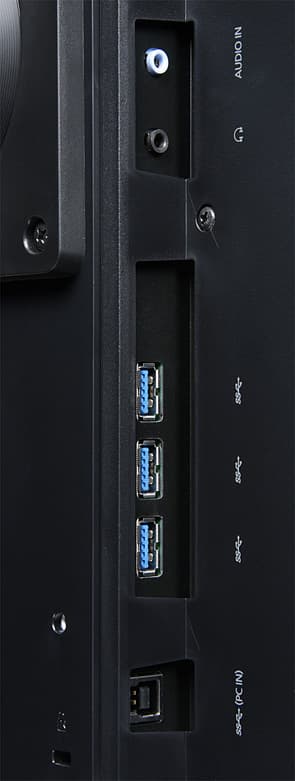

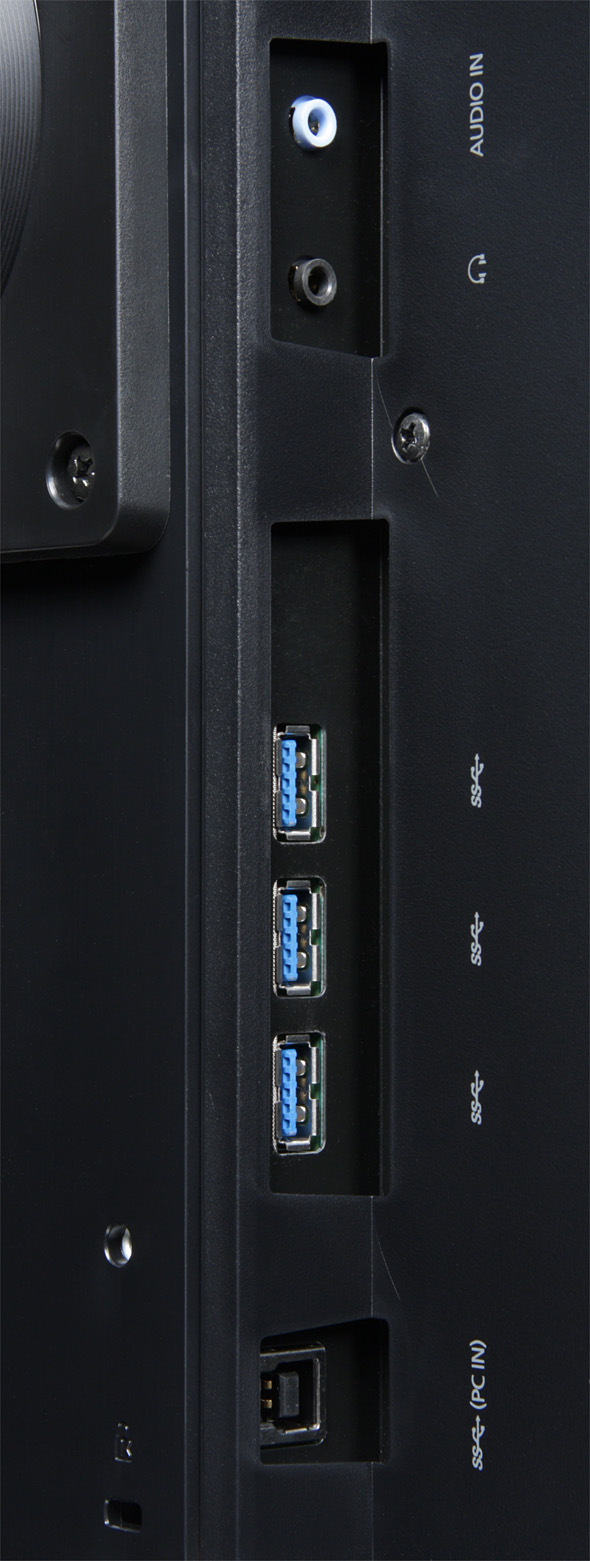

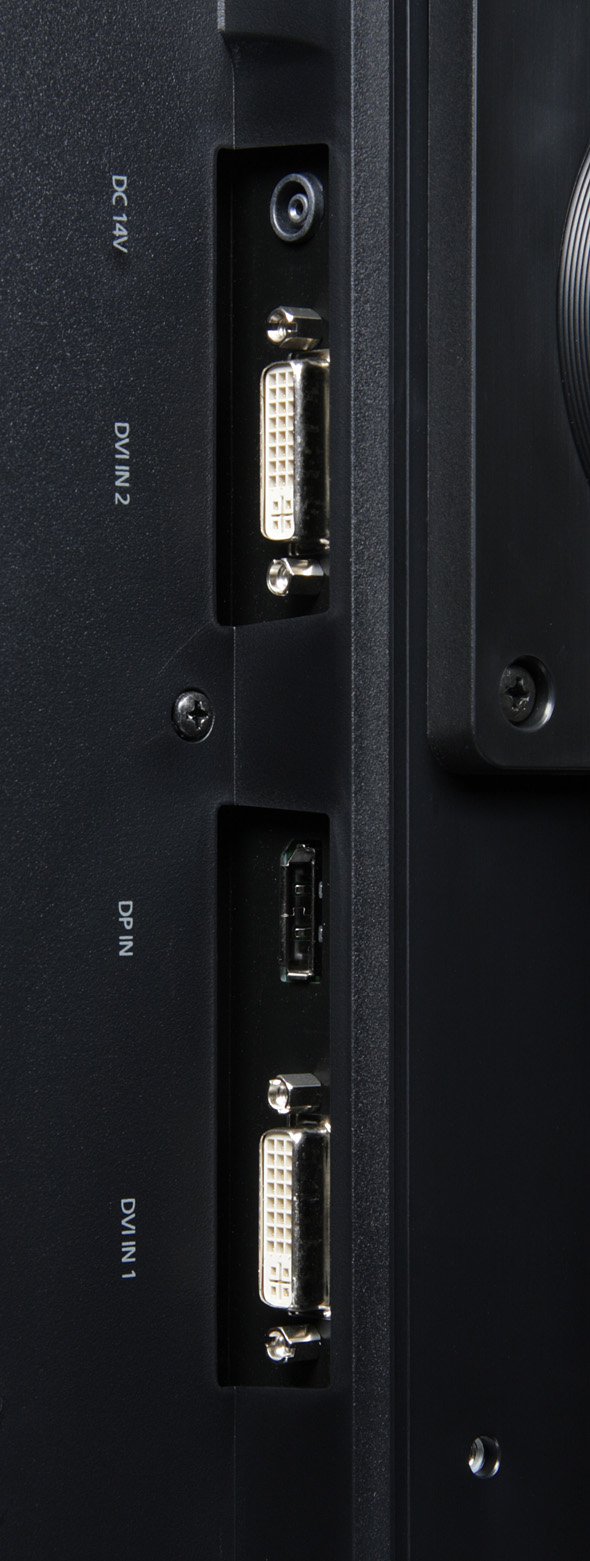

ЖК-монитор Samsung S27A850D, Разъемы  ЖК-монитор Samsung S27A850D, Разъемы

Цифровой век наступил. Монитор оснащен только цифровыми входами — двумя DVI-D (HDCP поддерживается) и одним DisplayPort. Если сигнал с текущего входа пропадает, то монитор автоматически пытается переключиться на другой, но это поведение можно отключить в меню установок. Забывчивым или любителям смотреть кино на сон грядущий пригодится таймер автоматического отключения (1-23 часа с шагом в 1 час). Вход DisplayPort способен принимать цифровые аудиосигналы (только двухканальный LPCM), которые выводятся после преобразования в аналоговый вид через выход на наушники — гнездо миниджек 3,5 мм. При активных входах DVI-D аудиосигнал заводится в аналоговом виде через второе гнездо миниджек 3,5 мм. Громкости в случае 32-омных наушников достаточно, качество звука очень хорошее, в паузах шума не слышно. В монитор встроен активный концентратор USB 3.0 с одним входом и тремя выходами. Монитор оснащен внешним блоком питания. На БП есть механический выключатель питания, который оказывается сверху, когда БП закреплен в нише на задней панели монитора. В результате полное отключение монитора от электропитания значительно упрощается.

Меню, управление, дополнительные функции и ПО из комплекта

Синего цвета индикатор состояния неяркий. Он светится при работе монитора, мигает в режиме ожидания и не горит, когда монитор выключен только кнопкой на рамке. Навигация по меню относительно удобная и быстрая. Запоминается последняя страница, к которой обращался пользователь, но не настройка на ней. В нижней строчке меню выводится подсказка по текущим функциям кнопок.

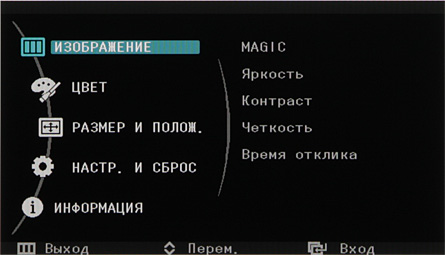

ЖК-монитор Samsung S27A850D, Меню

При настройке изображения меню остается на экране, что слегка мешает оценке вносимых изменений. Когда нет меню, то кнопка вниз отвечает за быстрый переход к установкам функций энергосбережения, к выбору профилей цветокоррекции или формата изображения (что именно — указывается в меню); кнопка вверх — вызов настройки яркости или громкости, если подключен источник аналогового аудиосигнала или активным является подключение по DisplayPort; кнопка ввод — переключение между источниками сигнала; кнопка с двумя прямоугольниками — включение режима двойного изображения. Скорость автоповтора при долгом нажатии на кнопку устанавливается в меню (с ускорением, 1 с, 2 с или отключен). При необходимости можно выбрать полупрозрачный фон меню и изменить тайм-аут автоматического выходя из меню. Есть русская версия экранного меню.

ЖК-монитор Samsung S27A850D, Меню

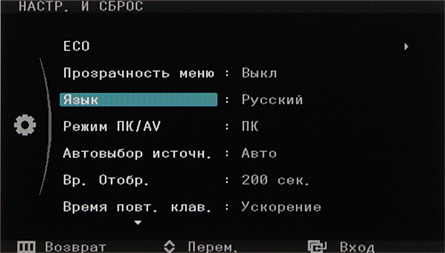

Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. На прилагаемом CD-ROM есть руководство на нескольких языках (PDF-файлы, русская версия присутствует), драйвера (INF- и CAT-файлы и профиль ICM) и программа MagicRotation Auto (видимо, автоматизирующая переворот экрана при физическом перевороте экрана монитора).

В мониторе есть несколько «экологических» функций, помогающих уменьшить расход электроэнергии.

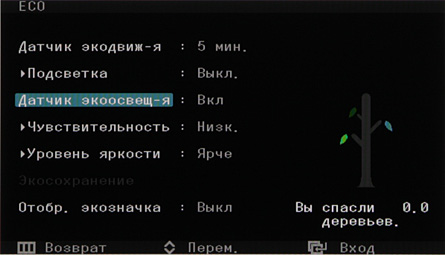

ЖК-монитор Samsung S27A850D, Меню

Датчик экодвиж-я — уменьшение яркости или выключение монитора через заданный промежуток отсутствия пользователя (задействован датчик присутствия). Датчик экоосвещ-я — уменьшение яркости при понижении внешней освещенности (несколько уровней, задействован датчик освещенности). Экосохранение — принудительное уменьшение максимальной яркости до 75% и 50%. Чтобы пользователю было интереснее экономить, за сэкономленные Ватт-часы начисляются спасенные деревья.

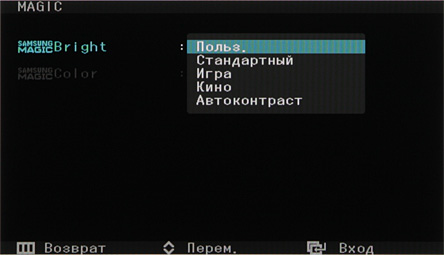

Есть настройки Яркость, Контраст и Четкость. Список MAGIC Bright — это 3 нередактируемых профиля с сочетаниями Яркость/Контраст, один пользовательский, а при выборе профиля Автоконтраст блокируются большинство настроек, и включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных).

ЖК-монитор Samsung S27A850D, Меню

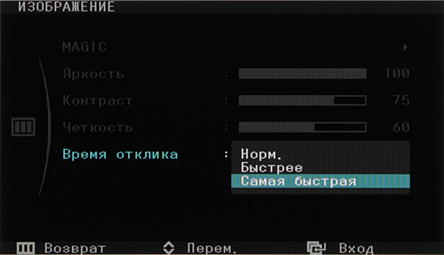

Параметр Время отклика отвечает за режимы разгона матрицы.

ЖК-монитор Samsung S27A850D, Меню

Список MAGIC Color — это два предустановленных профиля цветокоррекции и демонстрационный режим, в котором в одной половине экрана отображается результат коррекции картинки, в другой — изображение без коррекции. Настройка Оттенок — это список из пяти предустановленных профилей цветовой температуры и одного пользовательского, в котором можно регулировать усиление красного, зеленого и синего цветов.

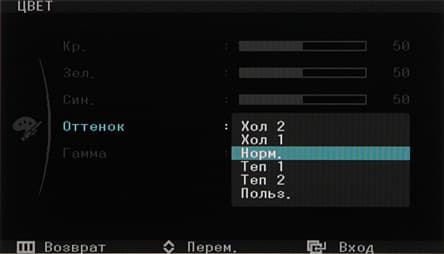

ЖК-монитор Samsung S27A850D, Меню

Параметр Гамма определяет текущий профиль гамма-коррекции.

Режимов геометрической трансформации несколько: можно или сохранить исходные пропорции изображения (Авто), вписав его в экран, или принудительно растянуть на весь экран (Широкий). При включении режима AV картинку можно принудительно привести к формату 4:3 с небольшим оверсканом (вписав в экран по высоте), растянуть на весь экран без (По размеру экрана) или с небольшим оверсканом (режим 16:9).

В мониторе есть режим картинка-и-картинка (2 экр.), в котором экран делится пополам, в левой половине выводится изображение с первого входа DVI-D или с DisplayPort, а в правой — со второго DVI-D. Режим хитрый, так как монитор сообщает о изменении собственного разрешения до 1280 на 1440 пикселей, поэтому рабочие столы на компьютерах-источниках автоматически меняются на указанное разрешение и никаких искажений пропорций не происходит.

Как при DVI-, так и при DisplayPort подключении поддерживается разрешение до 2560 на 1440 пикселей. При этом разрешении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся идеально, без потери цветовой четкости. Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI с помощью кабеля переходника с HDMI на DVI. Тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. При масштабировании из низких разрешений артефактов не появляется, но зубчатые границы почти не сглаживаются. Независимо от типа сигнала геометрическая трансформация выполняется правильно, согласно выбранному режиму. 1080p (Full HD) при 24 кадр/с не поддерживается, как и 576i/480i, но монитор воспринимает сигналы 576p, 480p, 720p, 1080i и 1080p. В случае 1080i правильное прогрессивное преобразование выполняется только для неподвижных фрагментов, объекты в движении выводятся по полям.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — показатель аппроксимирующей степенной функции):

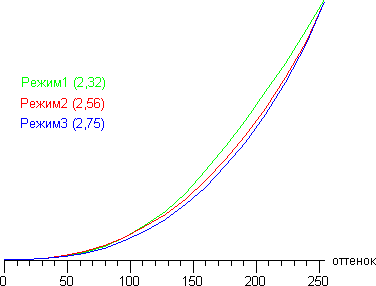

ЖК-монитор Samsung S27A850D, Гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при значении Гамма = Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 70, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

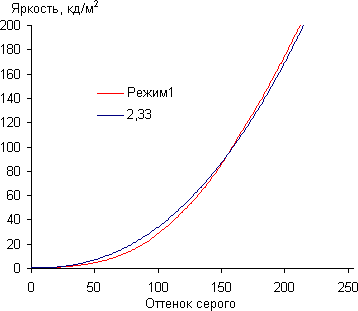

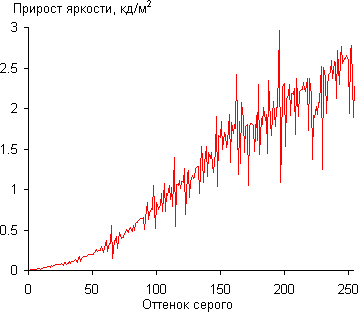

ЖК-монитор Samsung S27A850D, Гамма-кривая

Несмотря на вариации, равномерность роста прироста яркости сохраняется на всем диапазоне и каждый следующий оттенок значимо ярче предыдущего:

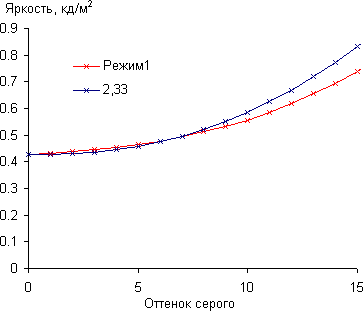

ЖК-монитор Samsung S27A850D, Гамма-кривая, начальный участок

При этом аппроксимирующая показательная функция немного отклоняется от реальной гамма-кривой. В частности в тенях есть занижение яркости, что немного сказывается на различимости темных градаций оттенков:

ЖК-монитор Samsung S27A850D, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват практически совпадает с sRGB:

ЖК-монитор Samsung S27A850D, Цветовой охват

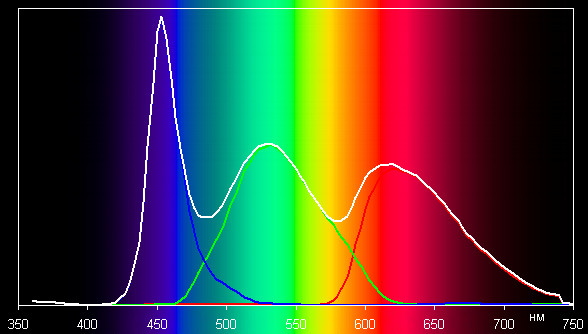

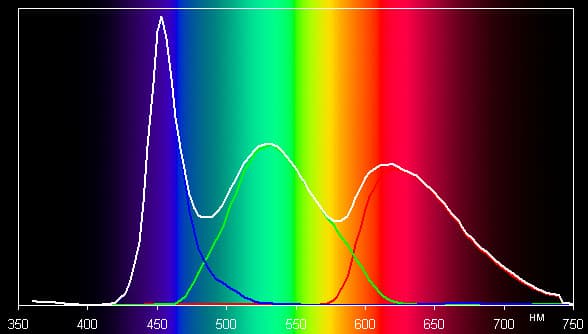

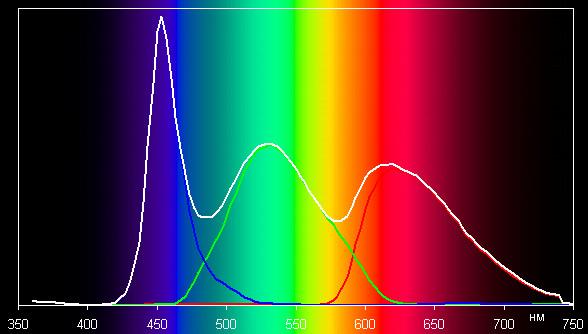

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор Samsung S27A850D, Спектры

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими колоколообразными полосами. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) при Оттенок = Норм. и после ручной коррекции настройками усиления трех основных цветов (также мы уменьшили значение Контрастность до 70, чтобы избежать перегиба гамма-кривой). Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

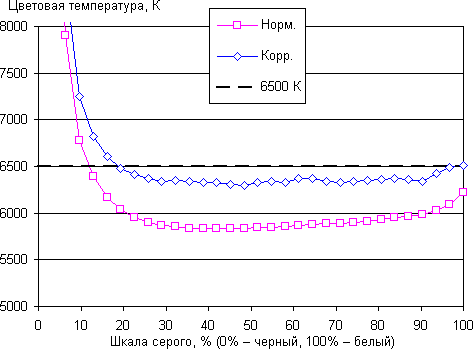

ЖК-монитор Samsung S27A850D, Цветовая температура

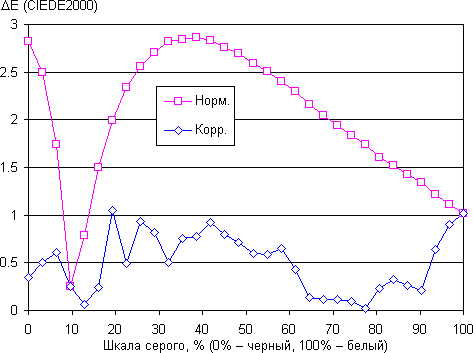

ЖК-монитор Samsung S27A850D, дельта E

Видно, что при Оттенок = Норм. цветопередача чуть-чуть отличается от стандартной (цветовая температура ниже 6500 К и максимальное значение ΔE приближается к 3). Однако ручная коррекция позволила точно отстроить цветовой баланс на всей шкале серого.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,43 кд/м² −12,8 46,4
Яркость белого поля 300 кд/м² −8,8 5,6
Контрастность 702:1 −30,3 10,5

Аппаратные измерения показали хорошую равномерность белого поля. Равномерность черного поля и, как следствие, контрастности невысокие. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

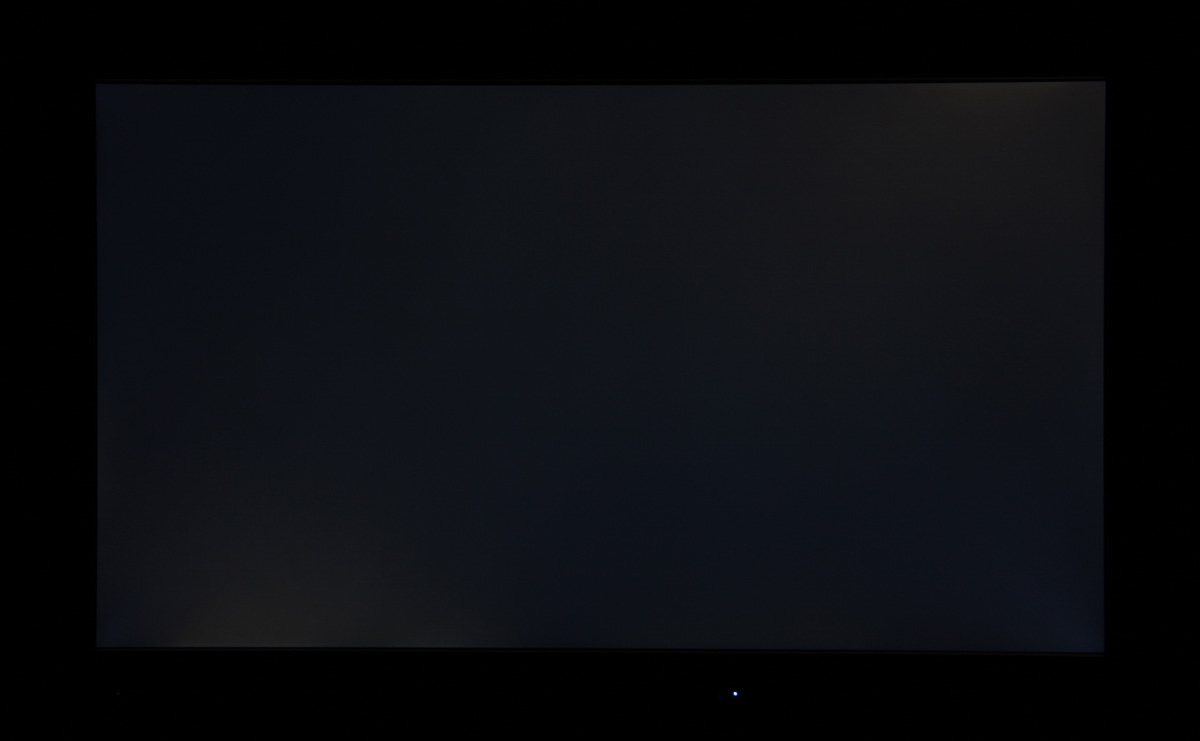

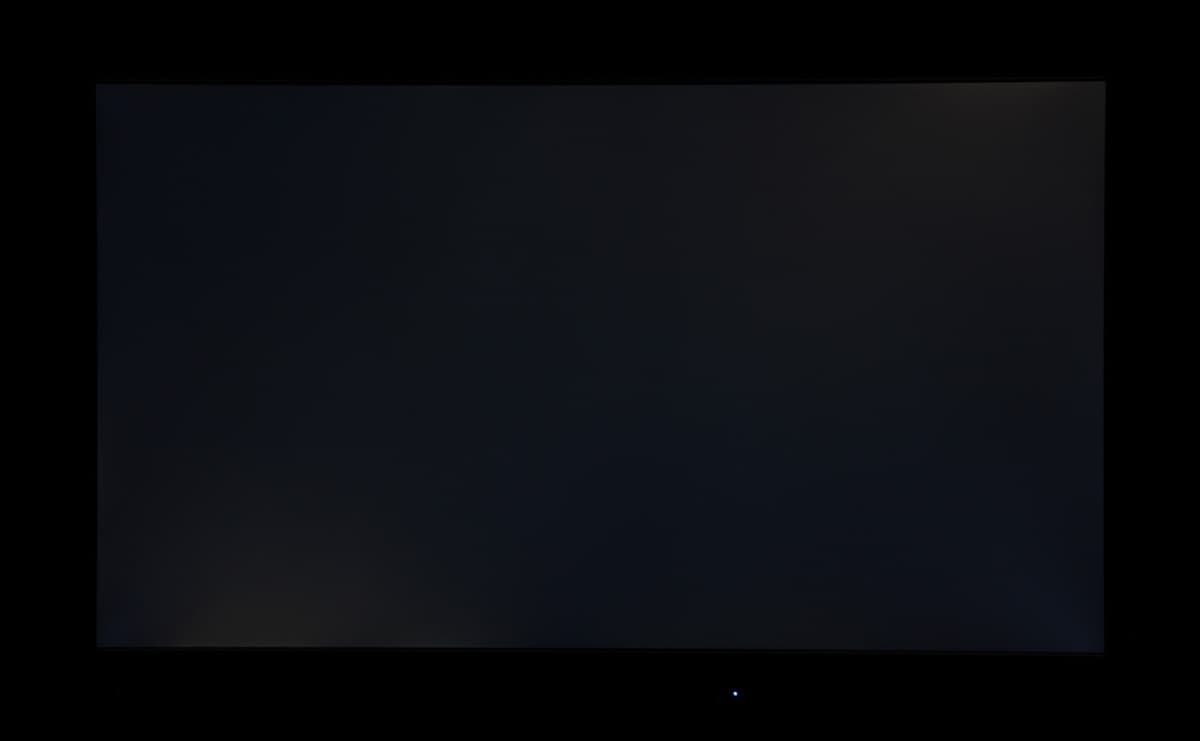

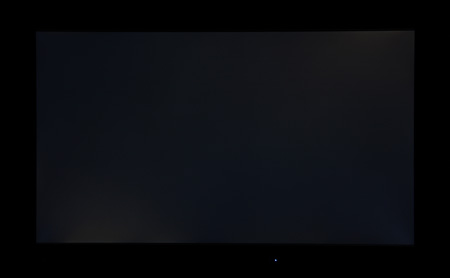

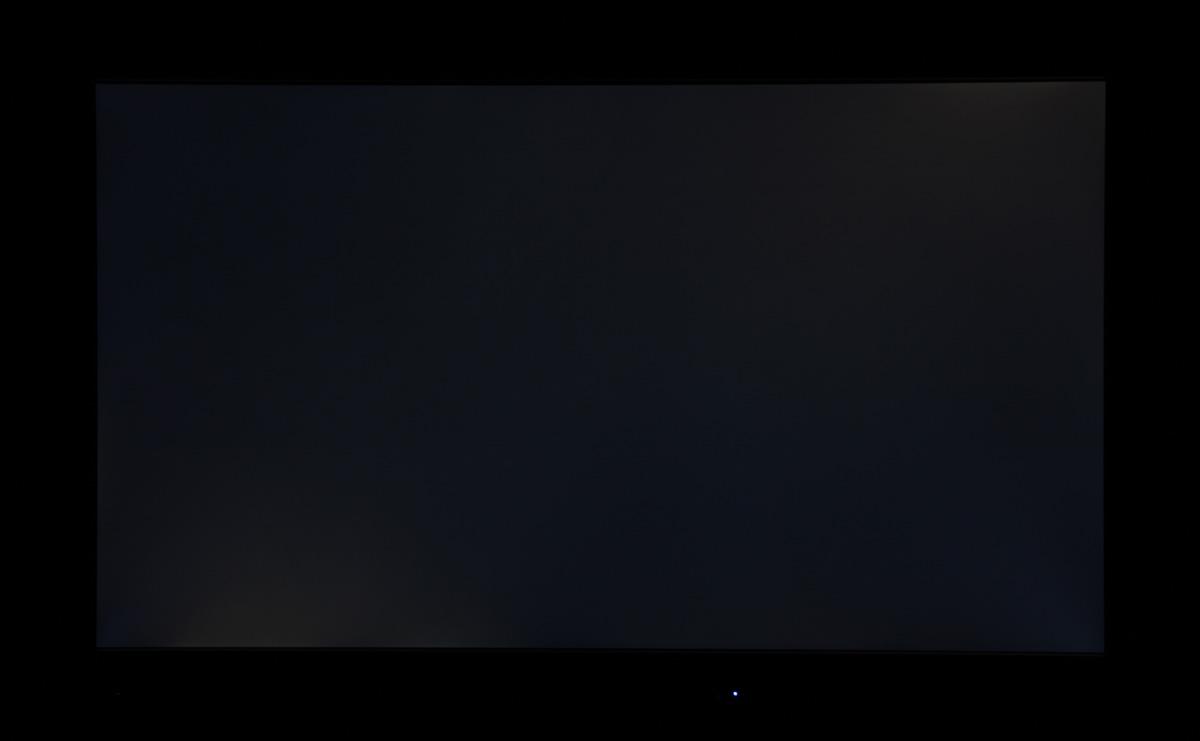

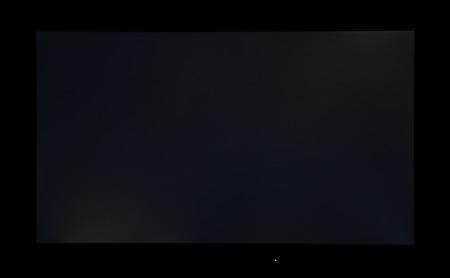

ЖК-монитор Samsung S27A850D, Черное поле

Видно, что есть несколько областей, где уровень черного заметно повышается, были ли они изначально, или появились у этого экземпляра из-за неаккуратного обращения, мы не знаем. При обычной работе эти зоны в глаза не бросаются, так как маскируются повышением яркости черного поля при отклонении угла зрения от перпендикуляра к экрану, однако при покупке монитора лучше обратить внимание на равномерность засветки черного поля.

При включении режима с автоматической подстройкой яркости монитор меняет яркость подсветки в зависимости от общей яркости изображения. При выводе черного поля во весь экран, монитор совсем выключает подсветку и даже курсора мыши не достаточно для включения подсветки. Яркость подстраивается относительно быстро, поэтому возможно от этого режима будет практическая польза, например, при просмотре фильмов с темными сценами.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Настройка Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 310 52
50 191 37
0 67 25

В режиме ожидания и выключенном состоянии монитор потребляет 1 Вт. Кнопка на блоке питания полностью отключает монитор от сети.

При использовании автоматической подстройки яркости в зависимости от уровня освещенности мы получили диапазон яркости от 55 до 188 кд/м² в освещенном помещении и от 53 до 189 кд/м² в темноте:

Настройка Уровень яркости Настройка Чувствительность
(освещенное помещение/темнота)
Низк. Средн. Высок.
Ярче 188/189 139/131 78/69
Текущ. 162/160 106/101 61/59
Темнее 133/128 74/69 55/53

Видно, что при переходе от освещенного офисного помещения к темноте яркость меняется незначительно, больше влияет выбор сочетаний настроек.

Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно, как благодаря высокой частоте модуляции — 179 Гц, — так и фильтрации питания светодиодов. Графики ниже показывают модуляцию подсветки при трех значения настройки Яркость:

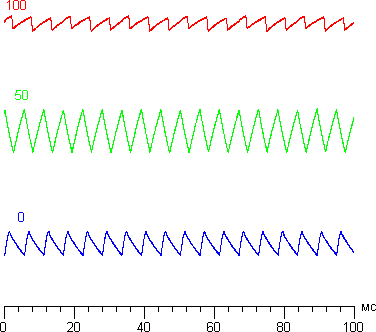

ЖК-монитор Samsung S27A850D, Модуляция подсветки

Амплитуда колебаний небольшая, поэтому по субъективным ощущениям никакого мерцания подсветки нет, и быть не может, независимо от индивидуальной чувствительности пользователя.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 15,9 мс (8,8 вкл. + 7,1 выкл.). Без разгона переходы между полутонами происходят в среднем за 22,7 мс в сумме (от серого к серому и обратно), в режиме Быстрее — за 16,4 мс, а в Самая быстрая — за 12,7 мс (на переход черный-белый-черный разгон практически не влияет). Как видно из графиков, без разгона на фронтах переходов всплесков нет, в Быстрее пики появляются, в Самая быстрая пики выражены еще сильнее. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% в различных режимах. Для наглядности они построены на одной оси последовательно:

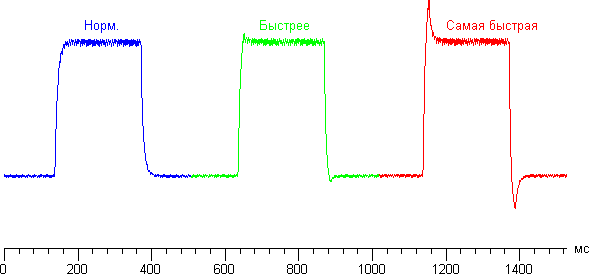

ЖК-монитор Samsung S27A850D, Графики изменения яркости при переходах между полутонами

Визуально даже максимальный разгон не приводит к видимым артефактам.

Задержка вывода изображения относительно ЭЛТ-монитора (в режиме 1920 на 1080 при 60 Гц) при DVI-подключении составила 28 мс.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор Samsung S27A850D, Углы обзора в вертикальной плоскости ЖК-монитор Samsung S27A850D, Углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Samsung S27A850D, Углы обзора по диагонали ЖК-монитор Samsung S27A850D, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор Samsung S27A850D, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −34/35
Горизонтальное −45/45
Диагональное −42/41

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам уже будет заметно светлее, чем в центре. Светлее, но без выраженного оттенка, скорее нейтрально серым. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Samsung S27A850D, Сдвиг цвета в вертикальной плоскостиЖК-монитор Samsung S27A850D, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор Samsung S27A850D, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что по всем направлениям сдвиг цвета минимальный, за исключением синих оттенков при диагональном отклонении. В целом, по характеру изменения изображения при отклонении от перпендикуляра к экрану матрицу этого монитора можно отнести к типичному представителю современных матриц типа IPS.

Выводы

Собственно саму матрицу типа PLS мы можем сравнить с IPS на примере двух протестированных ранее мониторов с точно такими же диагональю и разрешением — Apple LED Cinema Display и Dell UltraSharp U2711. Если обратить внимание на времена отклика, контрастность и углы обзора, то можно сделать вывод, что PLS практически ни в чем не уступает IPS. Чуть более низкую контрастность можно объяснить небольшими дефектами сборки, приведшими к локальным повышениям яркости черного поля, что не относится к характеристикам самой матрицы.

Как монитор в целом Samsung S27A850D можно отнести к полупрофессиональным моделям. Для профессионального уровня маловато настроек изображения и нет ПО для точной настройки/калибровки, нет поддержки широкого цветового охвата и высокого цветового разрешения (битности цвета) при внутренней обработки и выводе. В целом, по совокупности свойств монитор можно считать универсальным устройством отображения — на нем комфортно работать с текстом (можно рядом вывести два листа формата А4 с мелким текстом) и с графикой, смотреть фильмы, играть и выполнять типичную офисную работу.

Достоинства:

  • Очень хорошая цветопередача после минимальной коррекции
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Сглаженная ШИМ подсветки
  • Три цифровых видеовхода, в том числе DisplayPort
  • Режим картинка-и-картинка
  • Поддержка режимов 4:3 и 16:9 с обрезкой краев
  • Эффективный отключаемый разгон
  • Хорошее качество выхода на наушники
  • Встроенный USB-концентратор версии 3.0
  • «Экологические» функции, срабатывающие по датчикам присутствия и освещенности
  • Удобная регулируемая подставка
  • Практичный дизайн
  • Русифицированное меню

Недостатки:

  • Нет ПО для настройки цветопередачи
  • Гамма-кривая отклоняется от стандартной степенной функции
