Цифровой DVB-T2 TV-тюнер Pad TV TDH601

для мобильных устройств на базе Android с неоднозначной программной поддержкой


«— Даже забавно, теперь ты стараешься подражать Ричарду.
— Я не подражать хочу, а просто не сильно отличаться.»

Телесериал «Друзья (Friends)»

Переход принятого в качестве федерального стандарта на территории Российской Федерации эфирного цифрового телевизионного вещания в формате DVB-T2 на стадию относительно массовой доступности примерно совпал по времени с появлением соответствующей элементной базы у производителей компьютерных TV-тюнеров, зачастую использующих в своих устройствах эталонный (референсный) дизайн разработчиков комплектующих.

Практически одновременно с этим смартфоны и планшеты перешли в разряд обычной бытовой техники, став одним из основных средств потребления контента для широкого круга пользователей, а традиционное телевидение не сдало позиции под напором онлайн-сервисов, что стало причиной появления цифровых TV-тюнеров, подключающихся к мобильным устройствам.

Компания AVerMedia Technologies, традиционно уделяющая особое внимание российскому рынку, представила AVerTV Mobile 510 (EW510), оставивший положительные впечатления по итогам тестирования. Как ни странно, локализованных альтернатив других производителей такого уровня не появилось, поэтому их место заняла продукция малоизвестных китайских компаний, чему поспособствовало освоение отечественными пользователями онлайн-магазинов.

Пример AstroMeta Digital TV Dongle продемонстрировал, что такие устройства способны обеспечивать приемлемую функциональность при относительно небольшой цене, поэтому дистанционная покупка зачастую выглядит вполне оправданной.

Одним из первых доступных конкурентов AVerTV Mobile 510 (EW510) стал PT360 компании Geniatech, из-за распространенности практики OEM/ODM-соглашений представленный в том числе под другими брендами.

Собственно, рассмотренный далее по тексту TV-тюнер заказывался именно как один из вариантов PT360, получившего определенную популярность среди энтузиастов в том числе из-за относительно стабильного штатного ПО и наличия драйверов под Windows, однако ситуация оказалась более интересной.

Комплект поставки

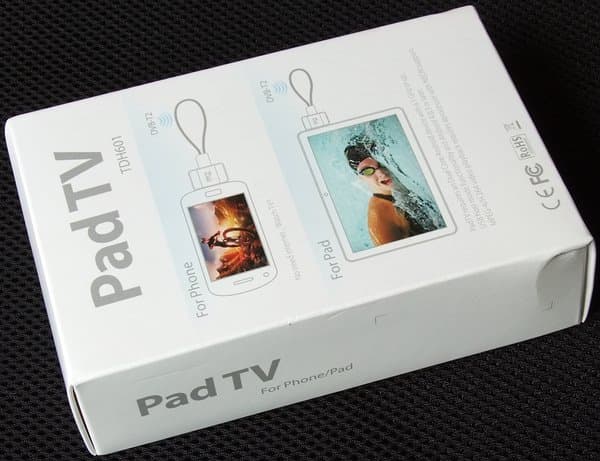

Pad TV TDH601 поставляется в белой коробке со схематическими изображениями TV-тюнера, подключенного к телефону и планшету.

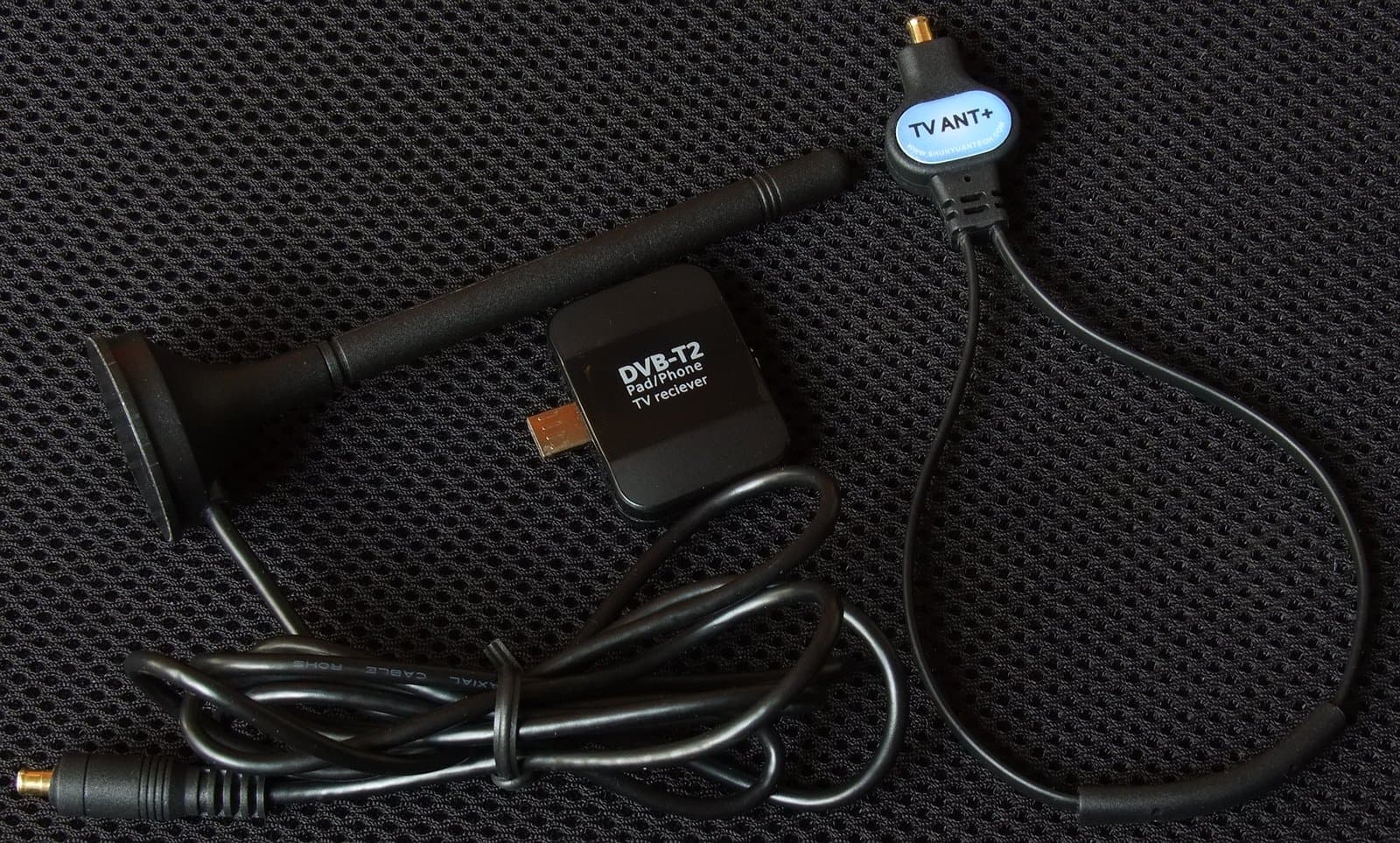

Вместе с устройством в комплект поставки входят две антенны, штыревая и петлевая.

Конструкция и спецификации

Возможности Pad TV TDH601 совпадают с таковыми у AVerTV Mobile 510 (EW510):

  • поддержка цифрового вещания в формате DVB-T и DVB-T2 (MPEG2 и H.264);
  • поддержка HDTV;
  • автоматическое сканирование каналов;
  • поддержка электронной программы передач (EPG);
  • запись;
  • выбор звуковой дорожки и субтитров.

В системных требованиях к мобильному устройству фигурируют Android 4.1 или более поздняя версия и поддержка USB OTG (On-The-Go). Напомним, что в официальных системных требованиях TV-тюнера AVerMedia значатся версия OS от 4.2 и количество процессорных ядер от 4.

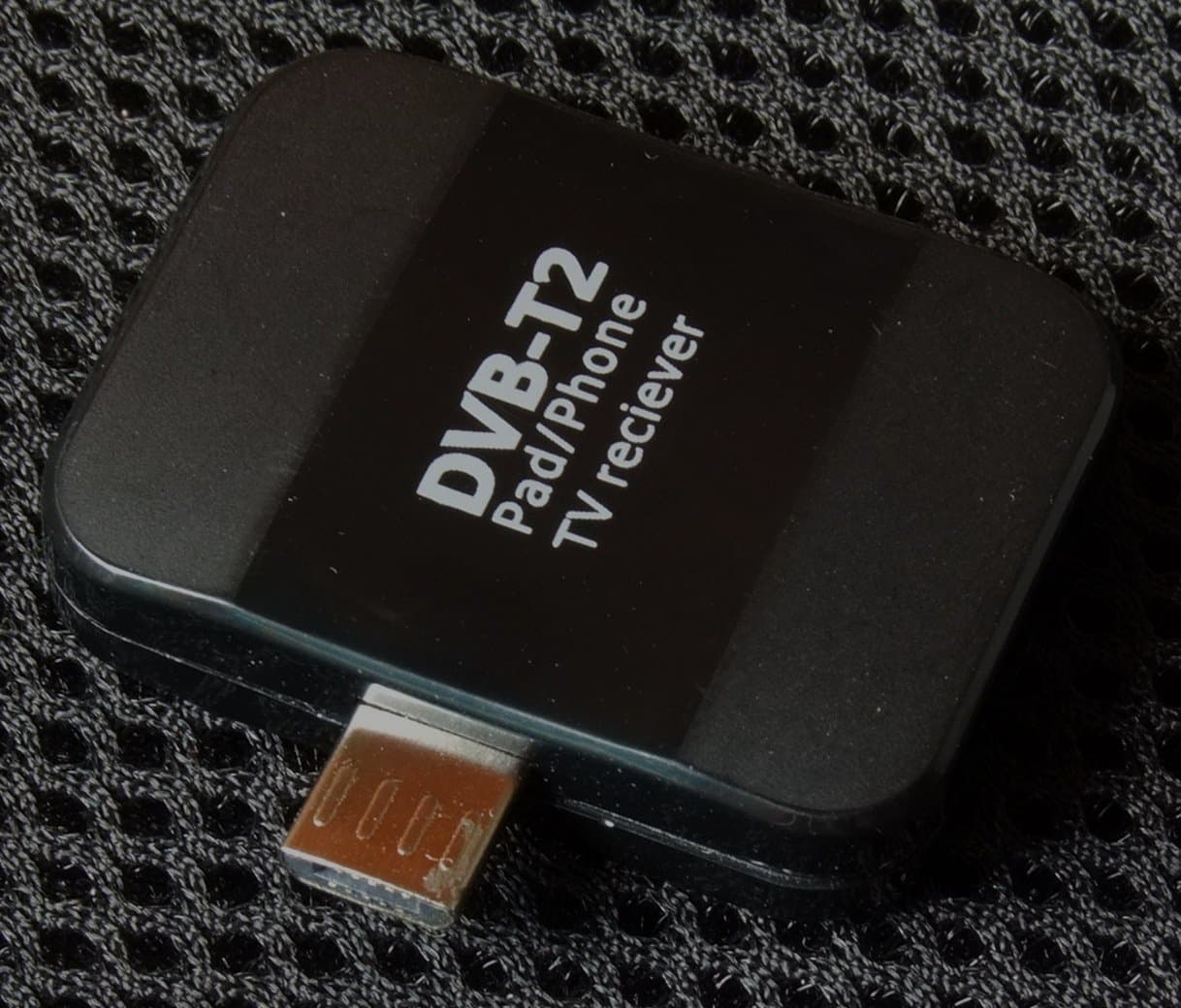

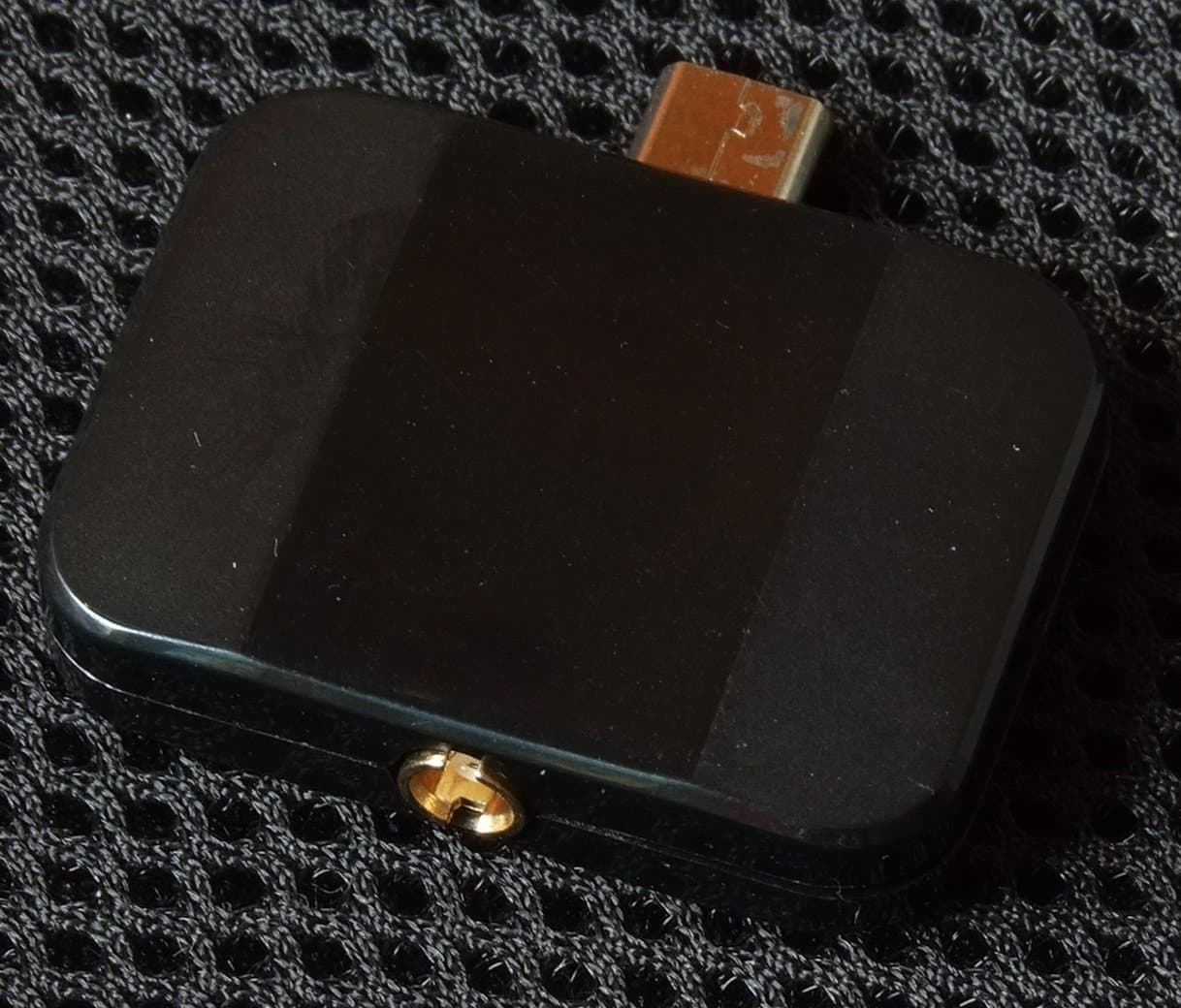

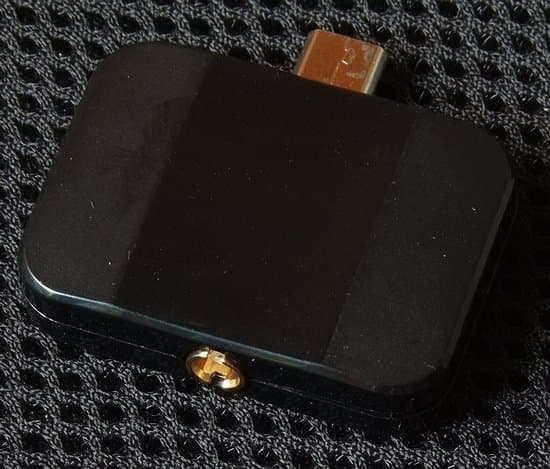

Дизайн корпуса Pad TV TDH601 сугубо утилитарен.


Для подключения используются разъем Micro-USB с одной стороны и антенный разъем MCX с другой.

Размеры устройства без учета разъема Micro-USB составляют 33×30×7 мм.

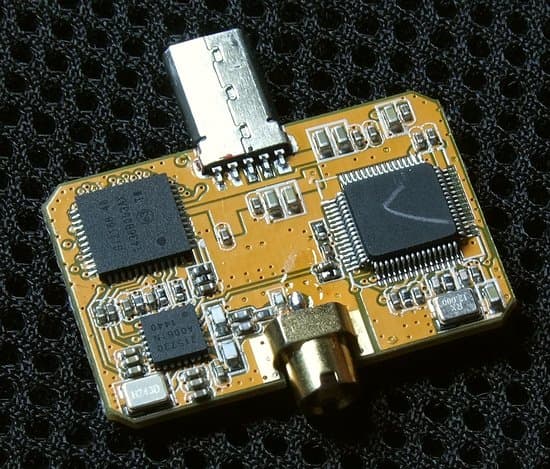

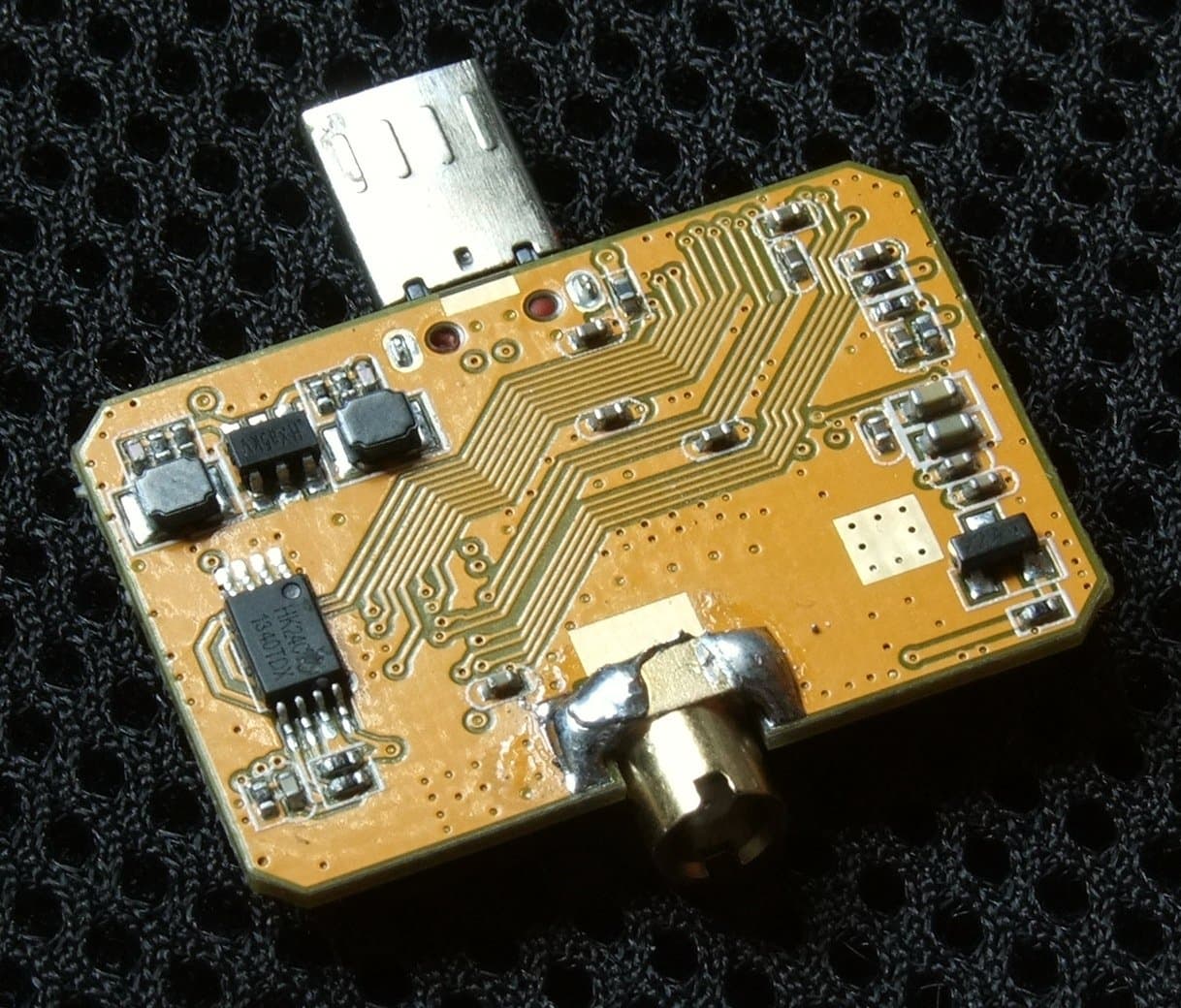

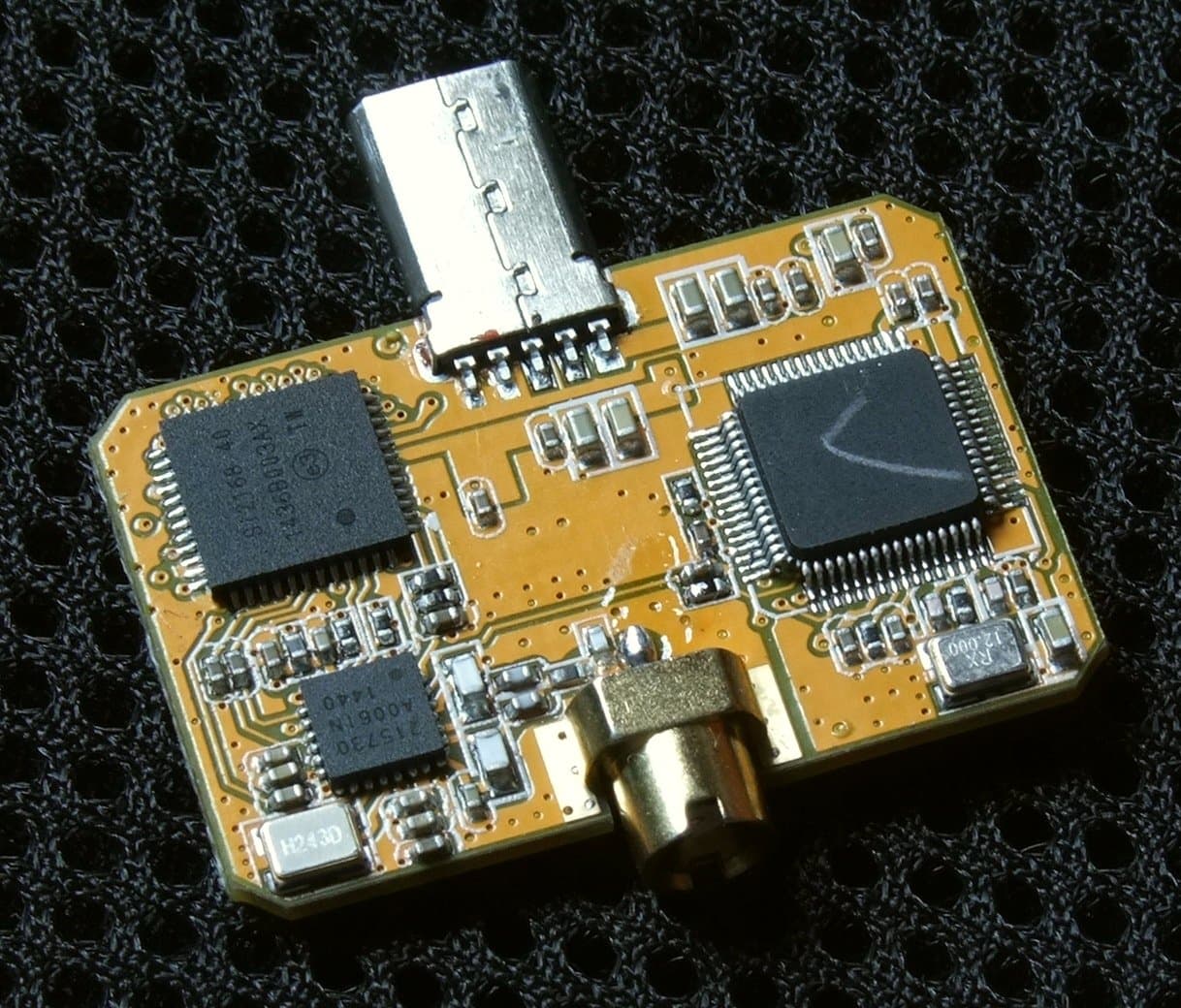

В нашем экземпляре Pad TV TDH601 используются ВЧ-блок Si2157, отличающийся от Si2147 поддержкой аналогового вещания, и демодулятор Si2168 с поддержкой DVB-T2 компании Silicon Laboratories. Поддержку интерфейса USB в Geniatech PT360 обеспечивает мост CY7C68013, разработанный Cypress Semiconductor, маркировка на соответствующей микросхеме нашего экземпляра отсутствует, однако количество выводов позволяет предположить тот же IT9303, что и у AVerTV Mobile 510 (EW510).


Используемые при тестировании устройства

  • Asus Nexus 7 2013 (Qualcomm Snapdragon S4 Pro APQ8064, Android 5.1)
  • Perfeo 1006-IPS (RockChip RK3066, Android 4.1.1)
  • Samsung Galaxy SIII GT-I9300 (Samsung Exynos 4412 Quad, Android 4.1.2)
  • THL 5000 (MediaTek MT6592, Android 4.4.2

Список эфирных каналов при тестировании

Цифровое вещание в Самаре ведется на частотах 522 МГц (первый мультиплекс) и 762 МГц (второй мультиплекс) с технологией MPLP (Multiple Physical Layer Pipes — несколько каналов физического уровня), допускающей разные схемы модуляции и разные уровни устойчивости к ошибкам для разных потоков в мультиплексированном DVB-T2-сигнале.

Подключение и настройка

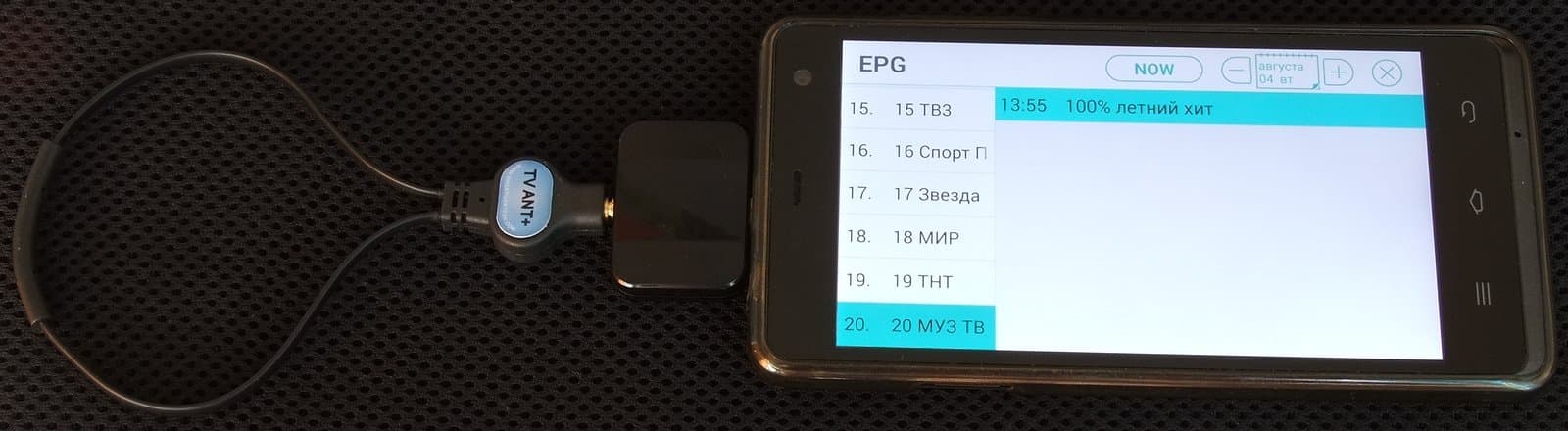

Pad TV TDH601 и THL 5000.

Для работы с Geniatech PT360 используется программа PadTV HD.

Видимо, по причине аппаратных различий наша модификация Pad TV TDH601 не определяется как в актуальной на момент тестирования версии PadTV HD, так и в предыдущих.

Решением стало использование программы CidanaDTV версии 1.1.363, присланной одним из продавцов покупателю такого же экземпляра и выложенной в соответствующей теме форума 4pda.ru.

Ограничение по времени использования программы до 4 декабря 2015 намекает на разработчиков в качестве источника, что косвенно подтверждается отсутствием поддержки устройства в более актуальной версии. Интересно, что «Cidana» присутствует в ссылке на программу для работы с AVerTV Mobile 510 (EW510), что косвенно подтверждает идентификацию USB-моста и оставляет место для теорий заговора на тему авторских прав.

При тестировании программа продемонстрировала норов, отказавшись работать с Asus Nexus 7 2013 и стабильно заработав на THL 5000 лишь в одной из многочисленных попыток, повторить которую так и не удалось, поэтому некоторые скриншоты из представленных ниже сделаны на Perfeo 1006-IPS, на котором, к слову, потребовался root-доступ для редактирования файла android.hardware.usb.host.xml.

Единственным мобильным устройством, с которым не возникло подобных несуразностей, оказался Samsung Galaxy S3 GT-I9300.

Интерфейс программы отличается при запуске на телефоне

и на планшете.

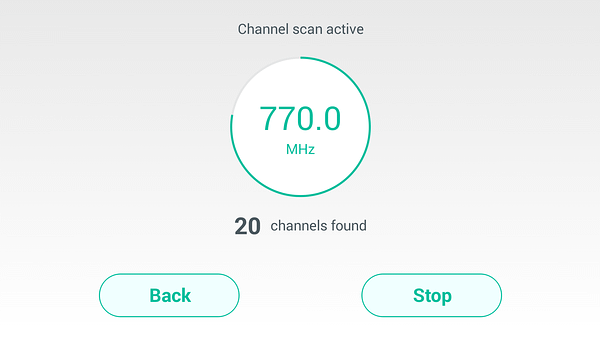

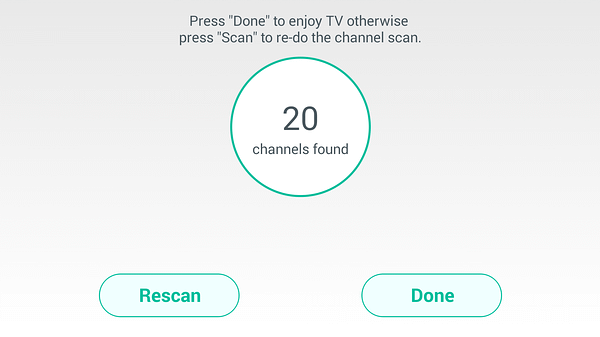

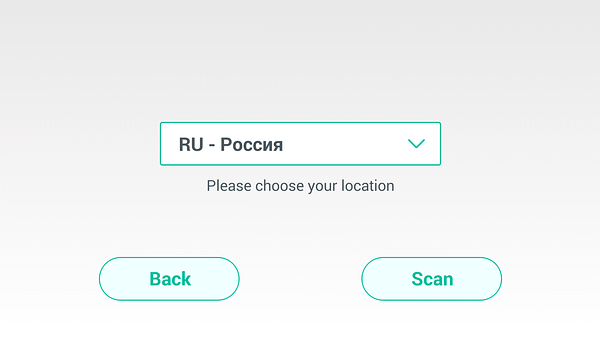

Мастер настройки при первом запуске позволяет выбрать регион, запустить сканирование каналов, после чего сохранить полученный список и перейти непосредственно к работе с программой.

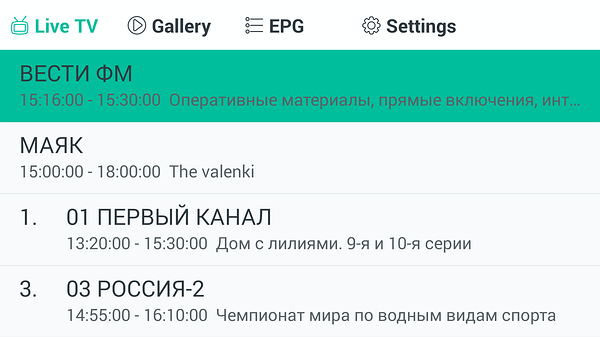

Основное меню программы CidanaDTV состоит из четырех разделов. Первый представляет собой список каналов,

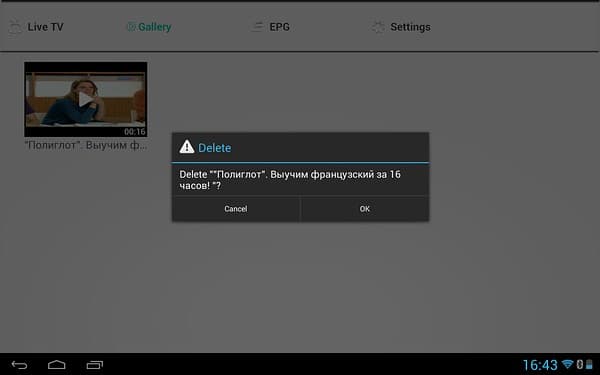

второй открывает пользовательские видеозаписи,

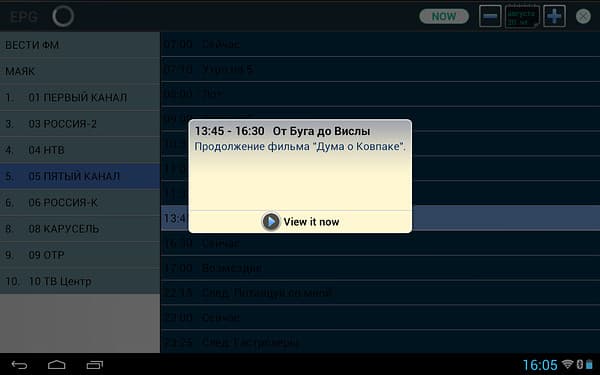

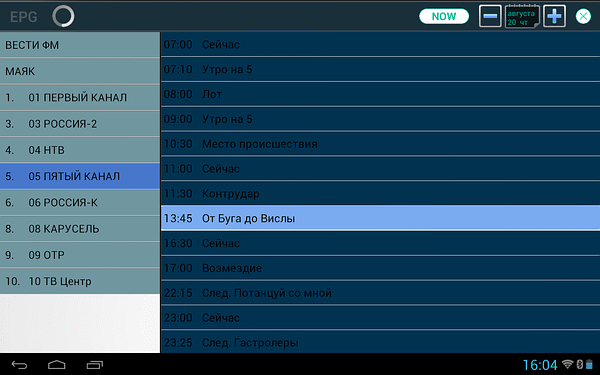

в третьем находится электронный телегид (EPG, Electronic Program Guide),

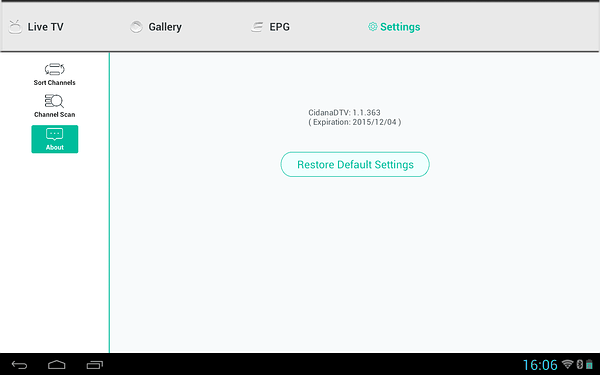

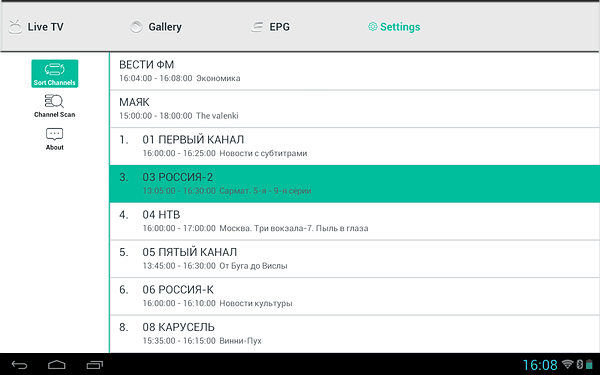

а четвертый отвечает за немногочисленные настройки, по сути сводящиеся к сортировке каналов путем перетаскивания в списке и повторному сканированию.

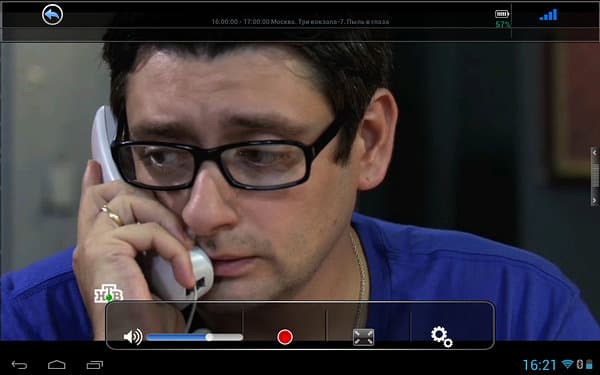

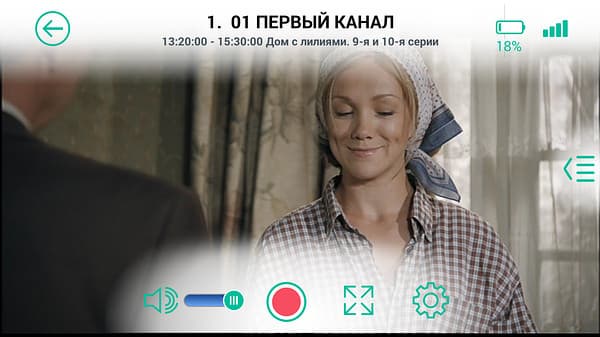

После выбора канала в первом разделе запускается окно просмотра.

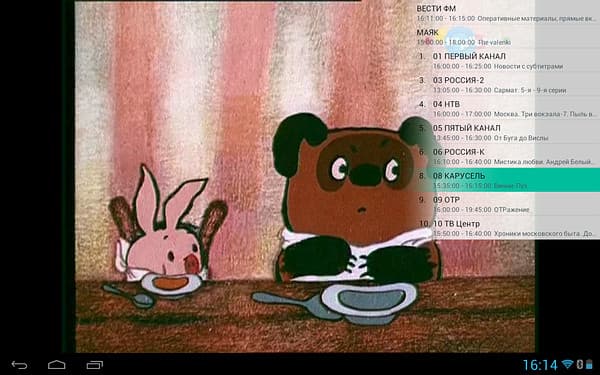

Доступное здесь управление также лаконично, можно настроить громкость, включить запись (осуществляется в sdcard/CidanaDTV/rec в формате Transport Stream), изменить соотношение сторон (только 16:9 и 4:3) и вызвать список каналов в правой части экрана (каналы также переключаются жестами вправо и влево).

Кнопка в виде стилизованных шестеренок позволяет выбрать звуковую дорожку, субтитры и декодер видео, программный или аппаратный.

При записи с правой стороны экрана отображается время от ее начала.

Отметим явную схожесть CidanaDTV и AverTV Mobile II, в очередной раз подтверждающую общие корни программ.

Качество

Качество изображения при работе с DVB-T и DVB-T2 определяется оператором в диапазоне от низких разрешений с небольшим битрейтом до HDTV. DVB-T2-каналы в настоящее время доступны только в стандартном разрешении.

Наш экземпляр Pad TV TDH601 продемонстрировал хорошее качество приема цифровых каналов, в том числе в условиях неуверенного приема с использованием комплектной петлевой антенны. Переключение каналов происходит в пределах 3-4 секунд, в том числе между каналами в разных PLP.

Тестирование на Perfeo 1006-IPS выявило определенную недостаточность аппаратных ресурсов RockChip RK3066 для программного декодирования — с другой стороны, у AVerMedia в принципе не заявлена совместимость AVerTV Mobile 510 (EW510) с подобными устройствами.

Разница в расходе аккумулятора между просмотром с аппаратным декодированием и просмотром с программным составляет около 25% — вероятно, такое значение объясняется потреблением самого тюнера и подсветки экрана, не зависящих от способа декодирования.

Схожесть TV-тюнеров и программного обеспечения допускает использование полученных при тестировании AVerTV Mobile 510 (EW510) результатов автономности при просмотре телевизионных программ — час просмотра с программным декодированием на планшете класса Asus Nexus 7 2013 расходует около 23% заряда аккумулятора, час просмотра с аппаратным декодированием на планшетах с повышенной автономностью типа Lenovo Yoga Tablet 10 HD Plus — около 9%.

Выводы

Плюсы

  • поддержка DVB-T2 (MPEG2 и H.264);
  • работа с мобильными устройствами на базе Android;
  • компактность;
  • хорошее качество приема;
  • наличие в комплекте двух антенн.

Минусы

  • отсутствие стабильной версии штатного ПО;
  • отсутствие поддержки записи по расписанию;
  • отсутствие поддержки режима отложенного просмотра TimeShift;
  • недостаточное количество вариантов масштабирования.

Технически протестированный экземпляр Pad TV TDH601 выглядит интересно, являясь, по сути, аппаратным аналогом AVerTV Mobile 510 (EW510). Тем не менее, рекомендовать такое устройство к покупке на момент подготовки этого материала сложно из-за, мягко говоря, своеобразной совместимости со многими из актуальных мобильных устройств.

Впрочем, если TV-тюнер в таком исполнении обзаведется адекватной программной поддержкой, то AVerTV Mobile 510 (EW510) и разновидности Geniatech PT360 с CY7C68013 получат достойного конкурента или, в случае с Geniatech PT360, замену.
