LCD-монитор Mitsubishi DiamondPoint SX98LCD

Компания NEC-Mitsubishi Visual Systems (NMV) известна отечественным пользователям еще с тех времен, когда NEC и Mitsubishi были конкурентами и выпускали свои качественные и популярные продукты. Однако с момента образования производственного альянса (в США) товарные линейки были сближены, иногда практически до уровня смешения. Так с чем же «смешали» SX98LCD? Попробуем разобраться.

Методика

Тест состоит из трех частей:
  • знакомство с поставкой;
  • субъективная оценка путем выполнения обычной работы;
  • проведения объективных замеров и тестов на базе программно-аппаратного комплекса iXBT.
Знакомство После завершения распаковки коробки и расфасовки ее содержимого наступило ощущение дежавю: «совсем недавно где-то мы видели это».

Конечно, визуально SX98LCD является молочным братом мониторов NEC серии 19xx. Но лишь братом, т. к. хорошо проверенное временем позиционирование параллельных продуктов отлажено «на отлично». И в данном случае монитор Mitsubishi имеет более дешевое воплощение: там где у NEC металл — тут пластик, там где в 1960 жесткая конструкция — в 98SX наблюдаются легкие люфты. Ну и круглые кнопки вместо нэковских прямоугольных. Зато где нет экономии, так это на задней панели — тут и два DVI (-I и -D), и D-Sub, и отдельный выключатель питания. Даже больше — если в комплекте с 1960NXi DVI-кабеля не обнаружилось, то здесь он присутствует.

Подключаем оба типа кабеля: DVI и D-Sub, ставим удобнее на стол, регулируя экран по высоте и углу наклона.

Также установим с прилагающегося CD бесплатный программный пакет NaviSet (тоже наследие NEC) и переходим к рассмотрению меню.

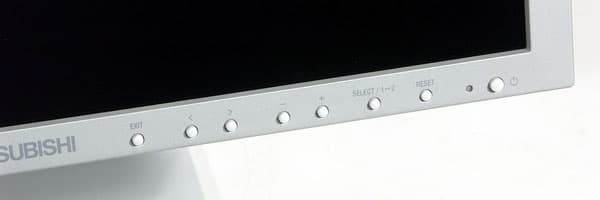

А меню, опять же, по количеству, назначению и группировке кнопок — от NEC (причем этот порядок был заведен еще на ЭЛТ-сериях до «женитьбы» NEC и Mitsubishi). Но на SX98 кнопки контрастно подписаны, в отличие от 1960SX, где надписи вдавлены в мелкие клавиши.

Технические характеристики

Согласно фирменному описанию на монитор производитель заявил следующие параметры и значения:

Матрица19″ TFT, точка 0,294
Яркость250 кд/м2
Контраст600:1
Время отклика25 vc
Углы обзора170° по горизонтали, 170° по вертики.
Рекомендуемый режим1280×1024@60 Гц

Вес9.3кг
Габаритные размеры412,2×364,8—494,8×200 мм

УправлениеС помощью меню через кнопки на панели или программного пакета NaviView

КомплектацияРуководство пользователя, кабель питания, сигнальные кабели DVI-D и D-SUB, CD с драйверами

В глаза бросается высокий коэффициент контраста, а остальное вполне знакомо по другим моделям. Неужели и сама матрица будет такой же потрясающей S-IPS, как и у NEC 1960NXi?

Стенд

Операционная система Windows XP Professional. Компьютер на базе CPU Intel P4 2,4 МГц, 512 ГБ памяти, двухканальный контроллер Adaptec SCSI-160 со SCSI DVD-ROM Pioneer и жестким диском Fujitsu 36 ГБ 10kRPM. Видеокарта NVIDIA Geforce4 Ti-4400 с DVI и ТВ-входом. Звук — Microsoft Digital Sound System 80 (2.1), подключенная к Creative SB Live! 1024.

Рядом стоит откалиброванный 19″ ЭЛТ-монитор NEC MultiSync FP950, подключаемый для сравнения с тестируемыми моделями.

Субъективная оценка

Как обычно, монитор установлен и выступает в роли «рабочей лошадки» — на нем выполняются все обычные работы.

Настраиваем

Устанавливаем родное разрешение 1280×1024@60 Гц, 16 млн цветов. В меню дисплея Windows выбираем профиль sRGB (на время субъективных тестов). Проверяем подключение по D-Sub — дефектов изображения нет, картинка кристально чистая. Включаем DVI — разницы не видно, но оставим его как основной источник (так крайние значения технических параметров будут ближе к заводским измерениям).

Включаем питание (сбоку панели) и функция автокоррекции отрабатывает свой хлеб, быстро и корректно отстраивая картинку на экране.

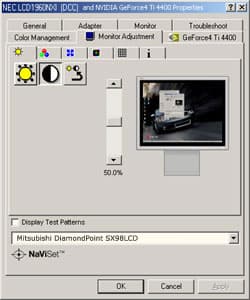

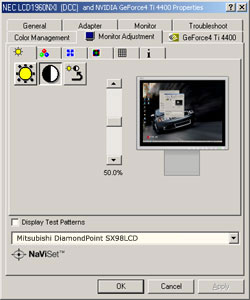

Заходим в меню монитора и привычно сбрасываем настройки в заводские умолчальные. Затем выбираем режим sRGB/6500. Проверяем, как работает NaviSet, доступный в виде закладки в параметрах дисплея.

Смотрим

Даже первый взгляд, брошенный на фон рабочего стола (загрузить: Audi RS6), наглядно говорит о том, что матрица в SX98LCD отличается от NEC 1960NXi. Это не S-IPS. И действительно — это PVA.

В чем отличия? Несмотря на явный избыток красного, в общей гамме наблюдается весьма блеклый цвет оранжевых фрагментов, серые полутона весьма размыты, а черный — скорее темно-серый (хотя сбоку нет присущего S-IPS фиолетового отсвета). При смене режима с 6500 на более высокие, картинка становится еще безжизненнее.

Работаем

Тексты на экране очень четкие, общий фон гладкий и равномерный. Даже совсем мелкий кегль прекрасно читается.

Углы обзоры большие, а интерполяция стандартно-терпимая.

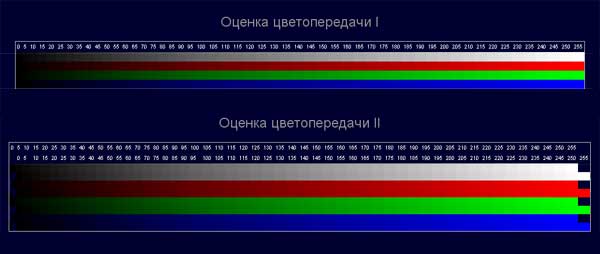

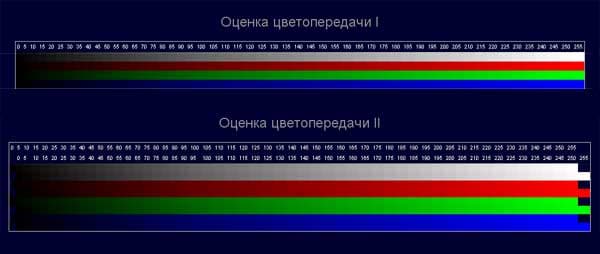

Быстро призываем на помощь простой тест:

который показывает — есть некоторые проблемы! Причем потеря светлых полутонов резко нарастает по мере увеличения контраста с умолчального значения в 50%. Уже после 60% на экране исчезают до 20% светлых полутонов вообще. А на 80% весь объемный интерфейс Windows деградирует в состояние Windows 3.0 (например, кнопки на панели задач становятся «плоскими»). При этом регулировка яркости сути дела не меняет.

Да, с PVA все понятно. Пришла пора посмотреть на изображение в движении…

Смотрим кино

Для оценки матрицы используем DVD-версии фильмов:

Desperado (Отчаянный)Основные планы темные (старая Америка: бары, дома), есть динамические сцены со стрельбой и драками.Версия Superbit высокого качества (уровень редких оригинальных дисков).
StarWars The Fanton Menace (Эпизод I)Сочетание компьютерной анимации и обычного кино. Очень динамичный эпизод с гонками, яркие фоны.Оригинальный диск.
DVD-версия ТВ-концерта группы «Парк Горького», ТВ-клипы.Качество средне-телевизионное, очень сильное сжатие — малый поток. Отражает качество большинства «рыночных» дисков.Оригинальный диск.
Концерт Пола МаккартниКачество среднее, много полностью меняющих планов (зал консерватории).Оригинальный диск.

Для просмотра используется DVD-плеер NVIDIA NV-DVD 2.2, полный экран.

Проблема с полутонами появилась в Звездных Войнах — там светлые пейзажи «горных» гонок стали очень блеклыми. А в Десперадо мрачные бары перестали отчетливо различаться, при этом принеся мутность в «картинку».

Посещение пары новостных сайтов в Internet Explorer продемонстрировали то, что матрица не любит и быструю прокрутку текста — начинается смазывание. Режим плавной прокрутки изображения — вон!

В целом PVA стала самым главным отличием SX98 — ни натуральной палитры S-IPS, ни скорости оной матрицы нет.

Играем

Для проверки ощущения от игры традиционно используем Return to Castle Wolfenstein, эпизод 2, со сценами «на улице» и «внутри» небольших помещений. Все настройки видео — в максимум.

К сожалению, активный бег по уровню и стрельба снова продемонстрировали тот факт, что скоростной потенциал PVA слаб. Орнаменты стен плывут, за врагами тянутся шлейфы и снова все как в тумане. Некомфортно.

Остается играть в спокойные игры, типа карточных. В Solitaire все терпимо, особенно если отключить режим вывода рубашек.

Итоги

Качественная инженерия корпуса, но исполнено бюджетно (скрипит, люфтит).

Цветопередача посредственна, а движущееся изображение не удивляет.

Да, продукция Mitsubishi классически отстает (хотя это сделано намеренно) от братских продуктов NEC. Объективное тестирование Как всегда, пришло время прогнать монитор через специально разработанный программно-аппаратный стенд.

Оценка скорости матрицы

Снова сбрасываем настройки яркости-контрастности в заводские и замеряем время отклика матрицы. Предположение о невысокой скорости подтверждается — оно вполне среднее. При увеличении контраста скорость выключения пиксела чуть растет, но цена высока — потеря светлых полутонов до белого. В итоге выигрыша нет.

Итак, результаты:

Яркость (%)Контраст (%)Скорость вкл. (mc)Скорость выкл. (mc)Полный цикл (mc)
100*5024.58.232.7
505029.87.0437.1

* — заводские настройки.

К сожалению, результаты измерений полностью подтверждают предварительные выводы — матрица небыстра. Особенно страдает скорость включения транзистора, которая превышает суммарный показатель S-IPS! Именно поэтому при увеличении яркости так резко падает скорость.

Впрочем, эти цифры показывают бОльшую пропасть, чем успел увидеть глаз.

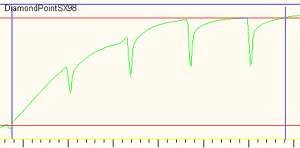

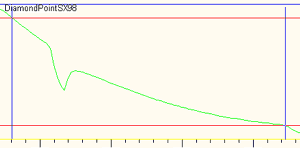

Яркость 100%, Контраст 50%

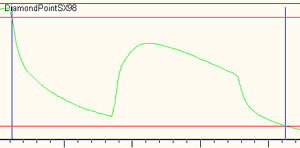

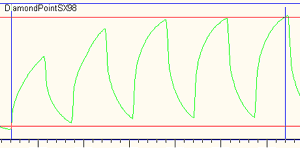

Яркость 50%, Контраст 50%

Оценка цветопередачи

Калибруем датчик Pantone, проводим замеры цветопередачи при следующих настройках яркости и контраста:

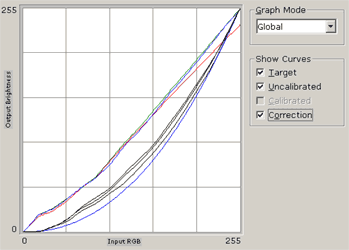

данные для заводских установок

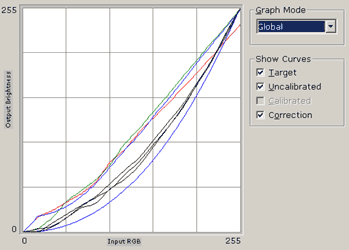

яркость 50, контраст 50

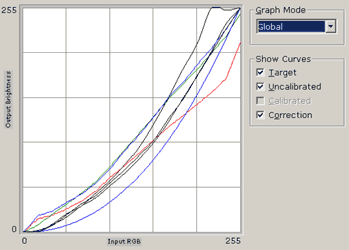

заводские установки при D-Sub подключении

Pantone Spyder доказал, что глаз не обманывал — действительно в гамме избыток красного канала, поэтому коррекция нужна существенная. Более того, при аналоговом D-Sub подключении цветность серьезно меняется, причем не в лучшую сторону. Включая и злосчастный красный канал. А ведь глаз этого не улавливал.

Наряду с имеющимися недостатками отметим, что снижение яркости практически не испортило кривые коррекции.

И, напоследок, обращаем внимание, что до паспортной макс. яркости все же чуть-чуть панель не дотягивает (хотя и несущественно).

Измерим цветовую температуру в трех точках шкалы серого (К):

 50%75%100%
яркость 100, контраст 50 (заводские)667061205770
яркость 50, контраст 50698068106570

От редактора: по мнению поставщика данного монитора наш стенд несправедливо завышает яркость черного цвета, что негативно отражается на расчете соотношения контрастности. Действительно, SpyderPRO, как любой другой пакет, имеет определенную погрешность. Однако эта погрешность имеет место быть при тестировании всех мониторов и никак не влияет на низкие показатели конкретной модели.Итоговые выводы DiamondPoint SX98LCD показал себя юнгой на фоне старшего по званию капитана, однако этот парень все же не так плох. Особенно если цены пойдут вниз. Ведь все остальное — как в высшем свете.

Плюсы:

  • правильный конструктив корпуса.
  • широкие возможности подключения видеосигнала.
  • богатая комплектация.
  • удобное управление через пакет NaviSet.
  • классное меню.
  • равномерное освещение экрана.
Минуcы:
  • избыток красного в гаммах.
  • проблемы с полутонами при контрасте выше среднего.
  • медленная скорость матрицы в мультимедиа.

Добротное изделие для большинства покупателей, не гонящихся за сверхскоростями и супервозможностями.



Монитор предоставлен на тестирование
Группой компаний Легион







19 октября 2004 Г.
