ЖК-монитор LG IPS237L


После предварительного ознакомления мониторы LG серии IPS7 определенно способны привлечь к себе внимание, так как в них сочетается сразу несколько интересных и полезных моментов. Это дизайн, поддержка MHL и заводская калибровка. Отметим, что к монитору прилагается специальное ПО, способное выполнить калибровку на аппаратном уровне с использованием совместимого калибратора.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
КонтрастностьДинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход VGA
  • Аудио/видеовход HDMI с поддержкой MHL
  • Аудио/видеовход HDMI
  • Выход на наушники (гнездо миниджек 3,5 мм)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаОтсутствует
Особенности
  • Заводская калибровка
  • Дизайн Cinema Screen
  • Регулировка подставки: наклон 5° вперед и 20° назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 533×398×154 мм с подставкой
533×321×34 мм без подставки
Масса3,5 кг
Потребляемая мощность29 Вт,
не более 0,5 Вт в режиме ожидания,
не более 0,5 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки
  • Монитор
  • Комплект подставки (основание, стойка и винты)
  • Видеокабель VGA
  • Кабель MHL (Micro-USB на HDMI)
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/1,7 А)
  • Отчет о калибровке
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

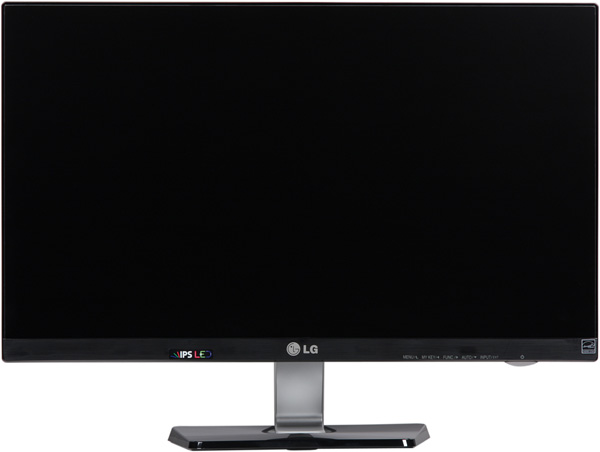

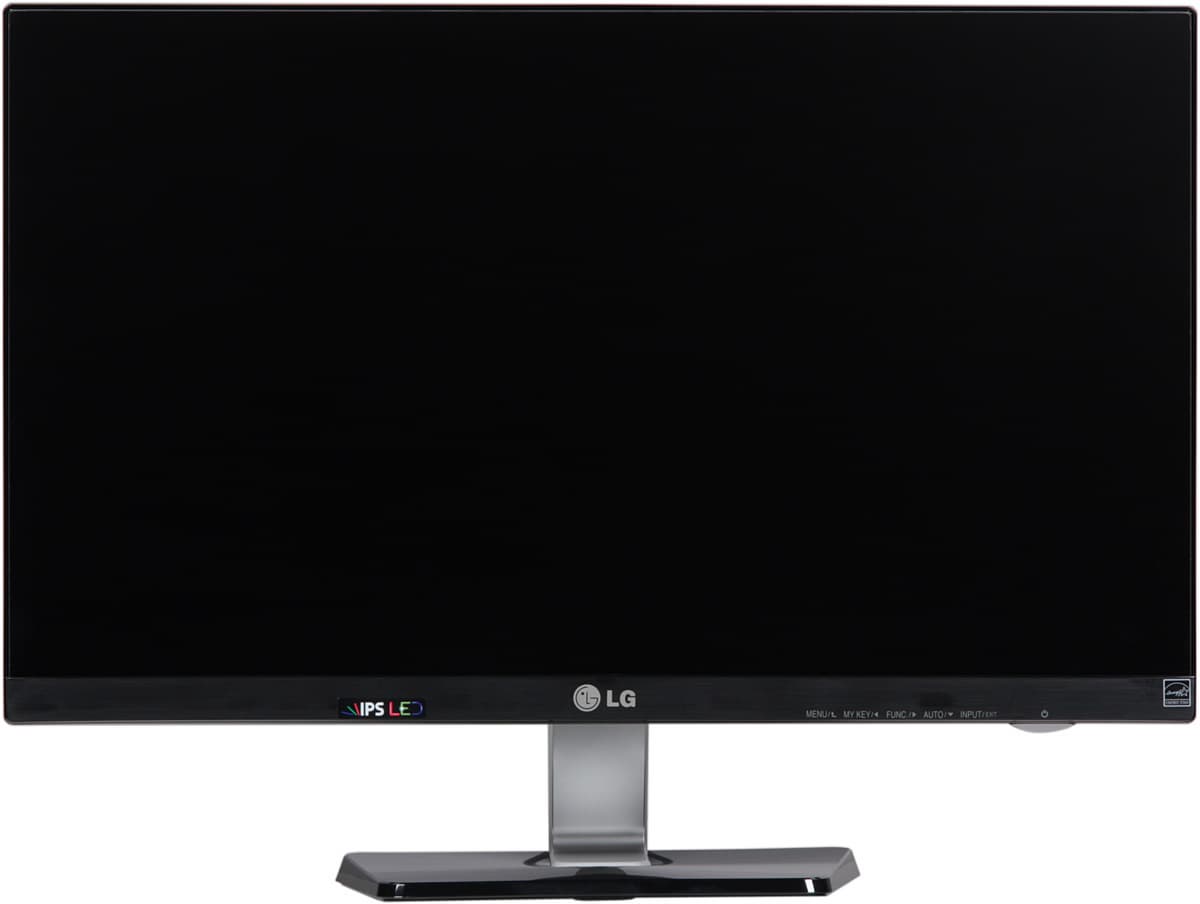

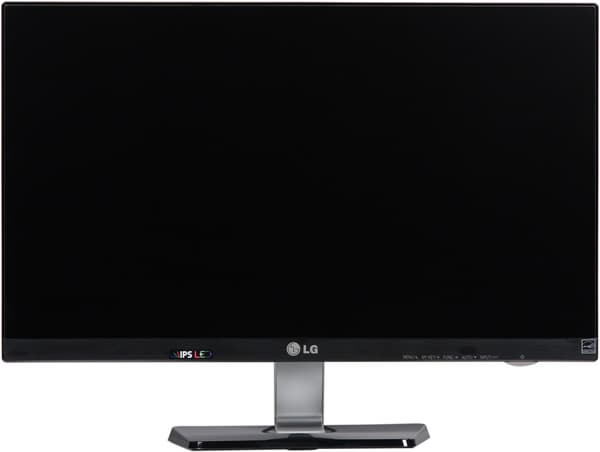

ЖК-монитор LG IPS237L, вид спереди

Фронтальная поверхность экрана выглядит как монолитная черная матовая поверхность, ограниченная снизу рамкой из пластика с матовой поверхностью под неполированный металл. В целом, в сочетании с тонким корпусом и соответствующей общему стилю подставкой монитор смотрится очень стильно.

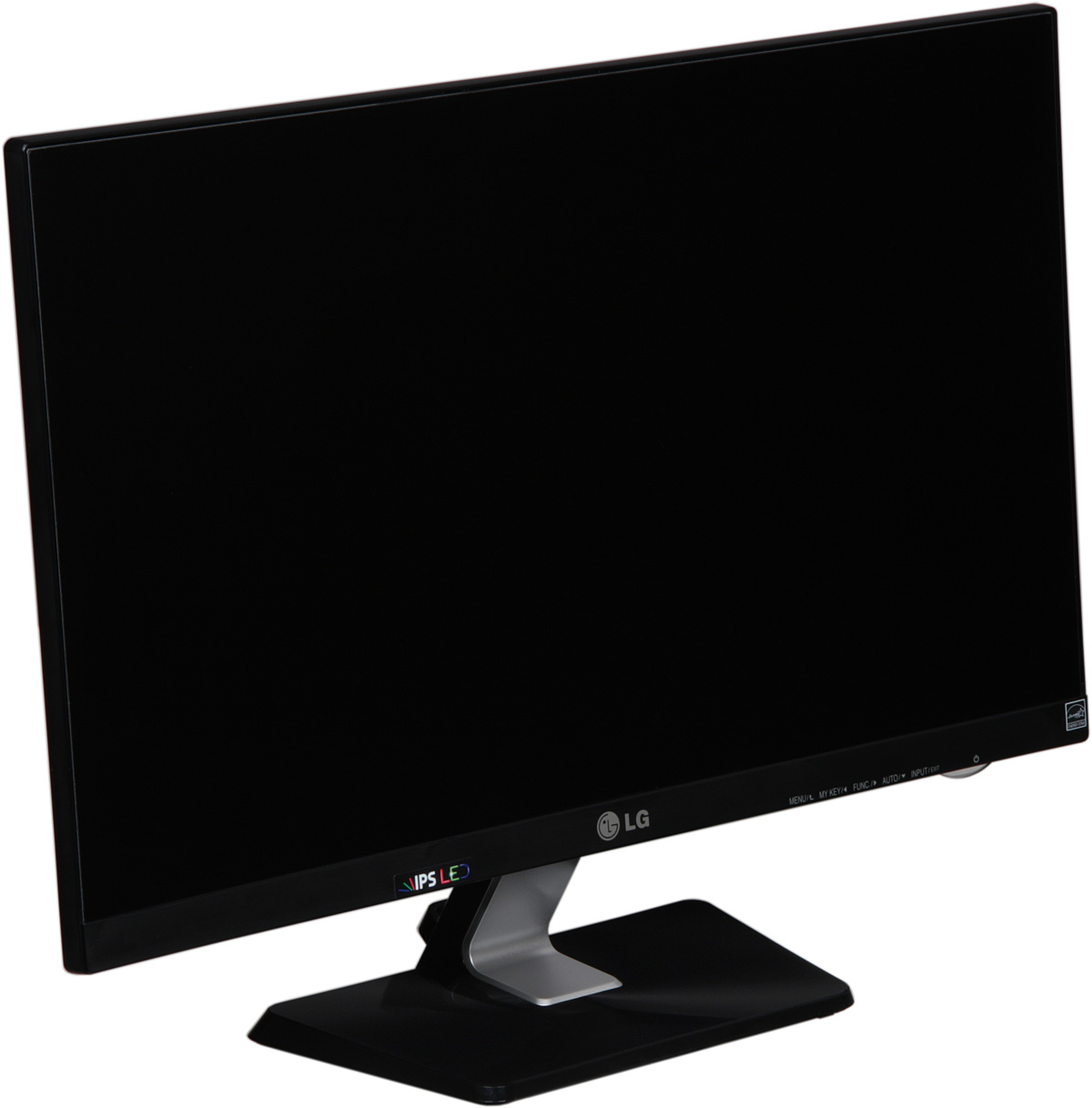

ЖК-монитор LG IPS237L, общий вид

Выведя изображение на экран, можно увидеть, что на самом деле между внешними границами и собственно ЖК-матрицей есть поля сверху и с боков шириной порядка 10 мм. Кнопки сенсорные (емкостные). На нижнем торце блока экрана под значком питания находится вставка из прозрачного пластика, подсвечивающаяся индикатором состояния. Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные и контрастные, однако в темноте пользоваться кнопками очень неудобно, так как никаких рельефных значков-подсказок производитель не предусмотрел.

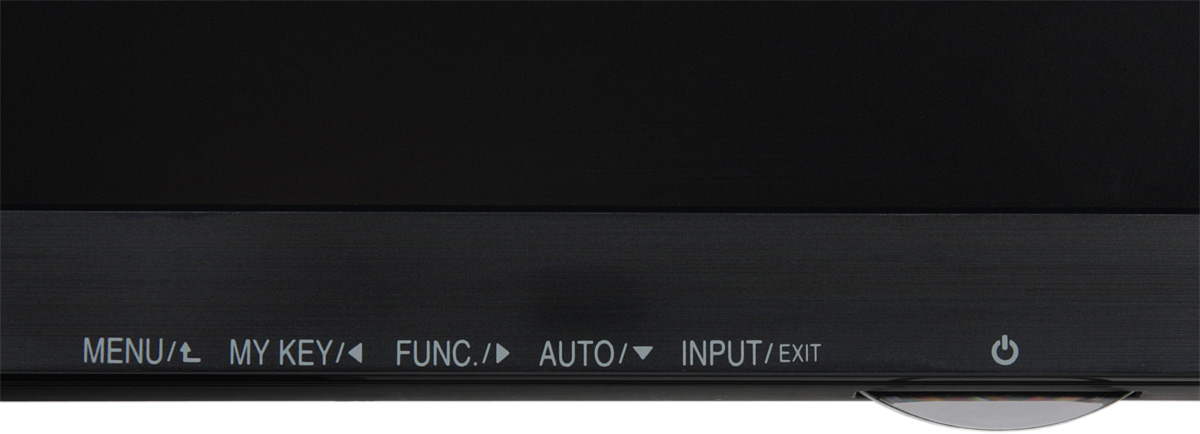

ЖК-монитор LG IPS237L, контрольная панель

Рамка по периметру — матовая, задняя панель изготовлена из пластика в основном с зеркально-гладкой поверхностью, и только центральная часть матовая, с рельефным рисунком, имитирующем грубую фрезеровку. Уже ознакомившись с тем, какой клеевой слой имеет яркая наклейка с телефонами сервиса, мы даже и не стали пытаться ее отклеить, поэтому на фотографиях можно видеть, насколько она портит строгий общий стиль задней панели (и всего монитора).

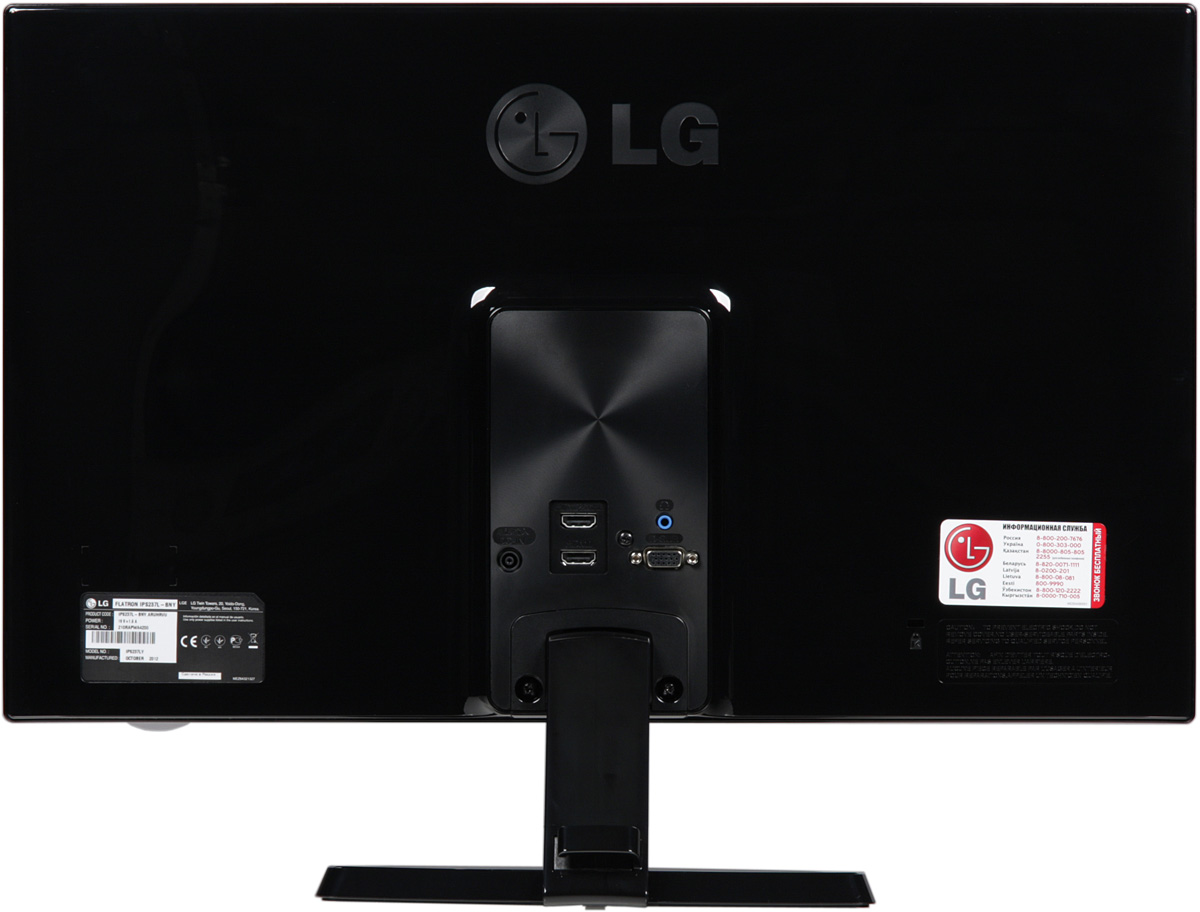

ЖК-монитор LG IPS237L, вид сзади

Разъем питания и интерфейсные разъемы расположены на задней панели и ориентированы назад. Также на задней панели можно обнаружить разъем для кенсингтонского замка. Монитор оснащен внешним относительно небольшим и легким адаптером питания. Стойка подставки с шарниром в верхней части двумя винтами (под крестовую отвертку) прикручивается к блоку экран и одним винтом (с пазом под плоскую отвертку/монету) к основанию подставки. В итоге, чтобы собрать монитор, пользователю придется запастись отвертками двух типов. Задняя часть стойки — из пластика с зеркально-гладкой поверхностью, а спереди — накладка из пластика с матово-серебристым покрытием. Основание подставки сверху имеет такую же «фрезерованную» поверхность, что и центральная часть задней панели. Снизу на плоскость основания наклеены 5 резиновых площадок. Основание подставки и стойка усилены стальными элементами, что повышает жесткость всей конструкции. Относительно большая площадь основания обеспечивает монитору хорошую устойчивость, а так как основание сверху плоское и почти горизонтальное, то занимаемая монитором на столе площадь не полностью исключается из рабочего пространства. Шарнир в сочленении верхней части стойки с блоком экрана позволяет немного наклонять блок экрана вперед и больше — назад.

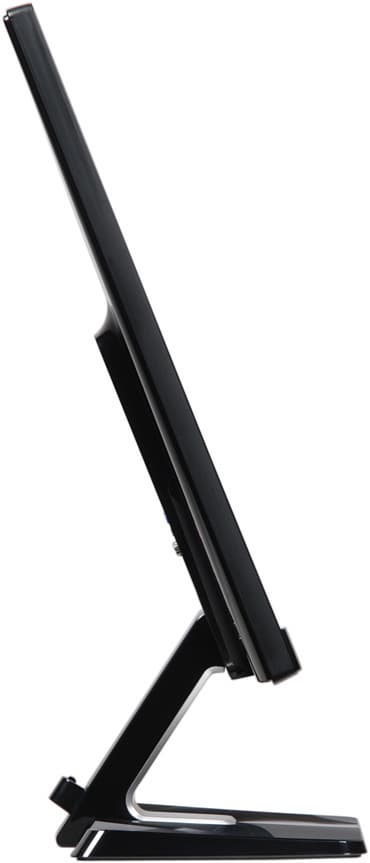

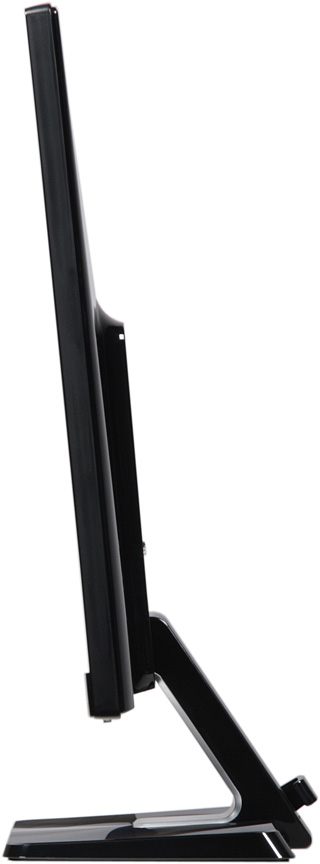

ЖК-монитор LG IPS237L, вид сбоку    ЖК-монитор LG IPS237L, вид сбоку

Скоба в нижней части стойки позволят аккуратно уложить отходящие кабели. Монитор упакован в картонную коробку с минимальным количеством упаковочного пенопласта внутри. Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора. Изготовлен монитор в России.

Коммутация

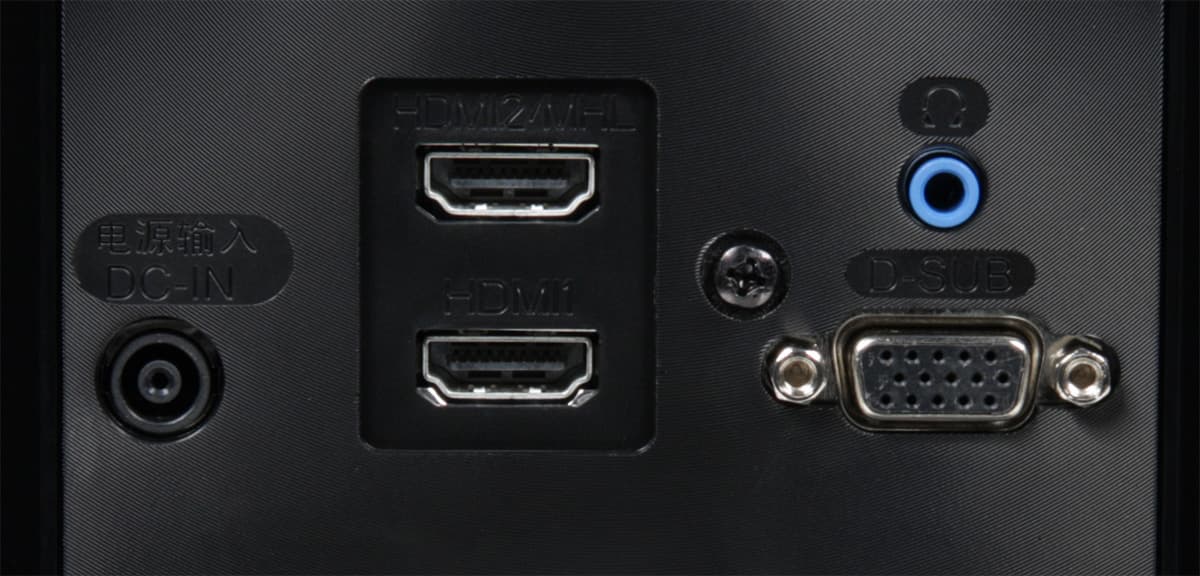

ЖК-монитор LG IPS237L, разъемы

Монитор оснащен тремя входами: парой HDMI и VGA. Есть режим с автоматическим поиском активного входа (автоматическое переключение между HDMI работает, но на VGA и от него монитор при пропадании сигнала не переключается). Ручной выбор входа осуществляется кнопкой на рамке. Только вход HDMI2 поддерживает интерфейс MHL. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Оба входа HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно. Громкость регулируется в меню.

Длина кабеля MHL (Micro-USB на HDMI) равна 100 см, кабель от адаптера питания — 147 см. Фотографию адаптера можно увидеть в статье про ЖК-монитор LG IPS234T.

Меню, локализация и управление

Индикатор питания при работе светится красным, в режиме ожидания медленно мигает и не горит, если монитор выключен. При включении и выключении монитор проигрывает короткую мелодию, также при нажатии на кнопки (когда нет меню) раздается короткий писк. Постоянную подсветку индикатора питания и писк можно отключить через меню установок. Когда на экране нет меню, первая (слева направо) кнопка выводит страницу с самыми важными настройками, откуда можно перейти к остальным страницам меню установок. Вторая кнопка — вызов одной из выбранных пользователем страниц с дополнительными настройками.

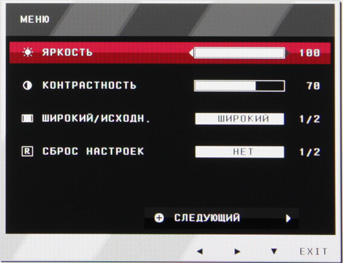

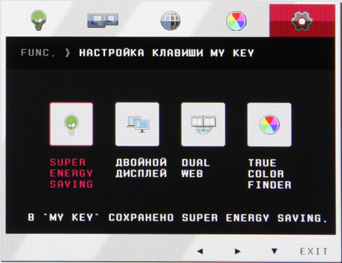

ЖК-монитор LG IPS237L, меню установок

Третья кнопка — вызов меню с дополнительными настройками. Четвертая — запуск автоматической подстройки под параметры VGA-сигнала. Пятая — переключение входов. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Длительным нажатием на кнопку входа в меню включается блокировка экранного меню, что предотвратит случайное изменение настроек. Снимается блокировка аналогичным образом. Из дополнительных функций отметим наличие режима энергосбережения (со счетчиком спасенных деревьев) и перехода в режим ожидания по истечении 4, 6 или 8 часов. Есть русская версия экранного меню.

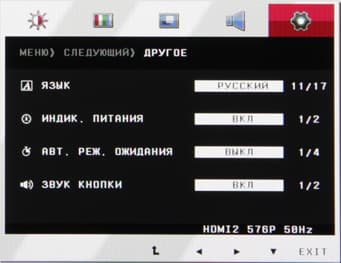

ЖК-монитор LG IPS237L, меню установок

Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К монитору прилагается краткое руководство пользователя с русским текстом. На CD-ROM из комплекта мы обнаружили инсталляторы программ Adobe Acrobat Reader, DualPackage и TrueColorFinder, а также PDF-файлы с полной версией руководства пользователя (вариант на русском языке присутствует) и драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF. Разобраться и определить полезность программы DualPackage мы уже не стали и пытаться, а про TrueColorFinder рассказано ниже, в разделе про тестирование экрана.

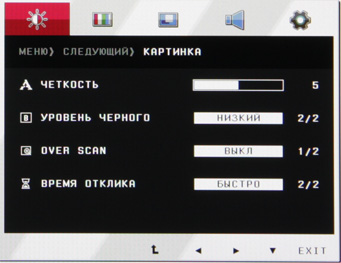

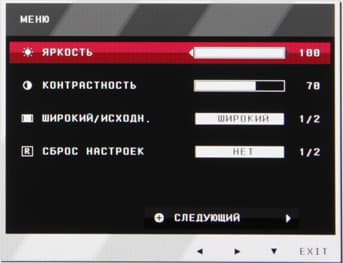

Присутствуют стандартные настройки Яркость, Контрастность и Четкость.

ЖК-монитор LG IPS237L, меню установок

ЖК-монитор LG IPS237L, меню установок

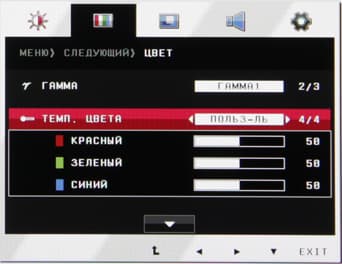

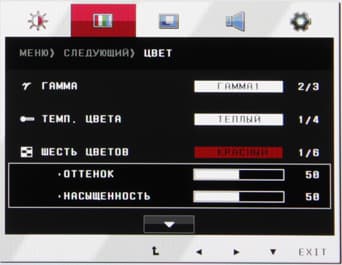

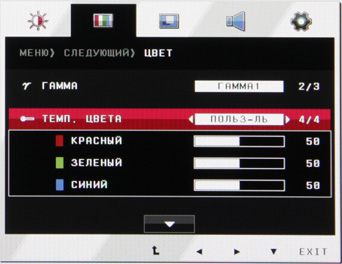

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор LG IPS237L, меню установок

Кроме того, можно настраивать оттенок и насыщенность шести основных цветов.

ЖК-монитор LG IPS237L, меню установок

Есть три профиля гамма-коррекции. Режимов геометрической трансформации всего два: Широкий — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Исходн. — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме в случае стандартных сигналов PAL/NTSC пропорции картинки 4:3 немного искажаются. Кроме этого, при включении режима Over Scan изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 1 до 253. Как при VGA, так и при HDMI-подключении (вернее DVI с помощью переходника) поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект (микроскопическая вариация яркости) практически отсутствует.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор не воспринимает чересстрочные сигналы 576i и 480i, а сигнал 1080i выводится в режиме по полям, без продвинутого преобразования в прогрессивный вид. Режимы 576p, 480p, 720p и 1080p монитор поддерживает, а 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров.

MHL-подключение мы тестировали с помощью смартфона Oppo Finder и комбайна ASUS PadFone 2. Вывод изображения осуществляется в режиме 1080p при 30 кадр/с. Собственно реальное разрешение и прочие особенности получаемого при этом подключении изображения определяются уже источником сигнала. Монитор только показывает то, что передает ему источник. Мы определили, что показывает, на этом тестирование данного интерфейса можно считать завершенным.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

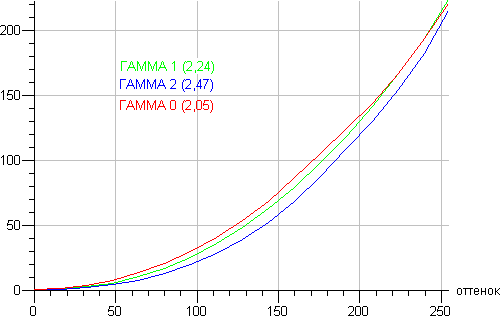

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор LG IPS237L, Гамма-кривые

К стандартной гамма-кривая оказалась ближе всего при Гамма 1, поэтому все дальнейшие измерения мы проводили при этом значении. Заметим, что настройку Контрастность мы установили в 65, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

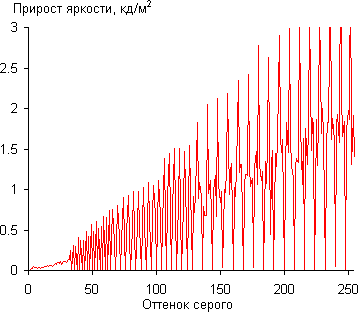

ЖК-монитор LG IPS237L, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего. Видимо, коррекция гамма-кривой осуществляется отчасти цифровым способом, что в данном случае приводит к уменьшению количества различимых градаций. Впрочем, в темной области различаются все ближайшие к черному оттенки:

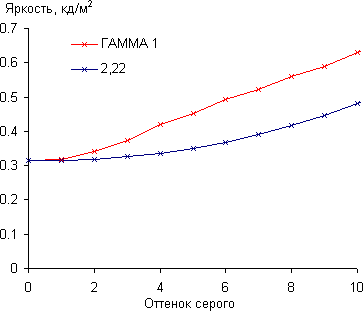

ЖК-монитор LG IPS237L, Гамма-кривая, начальный участок

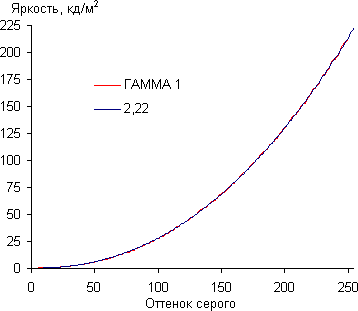

Аппроксимация полученной гамма-кривой дала показатель 2,22, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

ЖК-монитор LG IPS237L, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

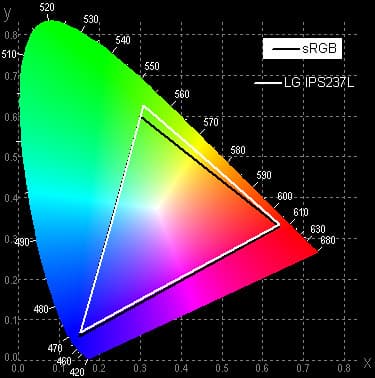

Цветовой охват чуть-чуть шире sRGB:

ЖК-монитор LG IPS237L, цветовой охват

Так как только цветовые координаты зеленого цвета выходят за пределы треугольника sRGB, да и то отклонение небольшое, то в итоге цвета на данном экране близки к естественным. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

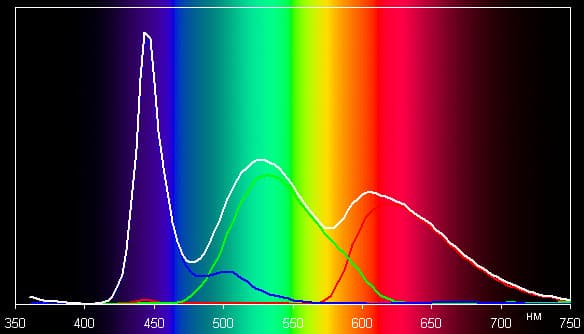

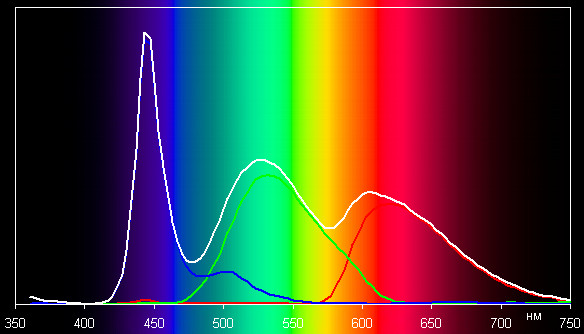

ЖК-монитор LG IPS237L, спектр

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Монитор калиброван на заводе, о чем свидетельствует прилагаемый отчет, сканированное изображение которого представлено ниже:

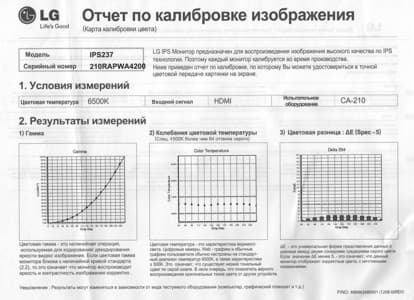

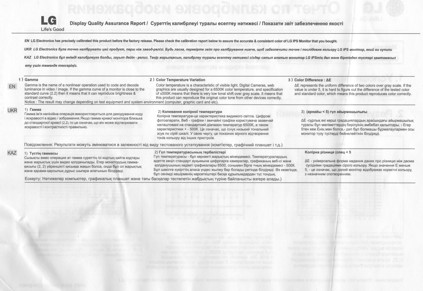

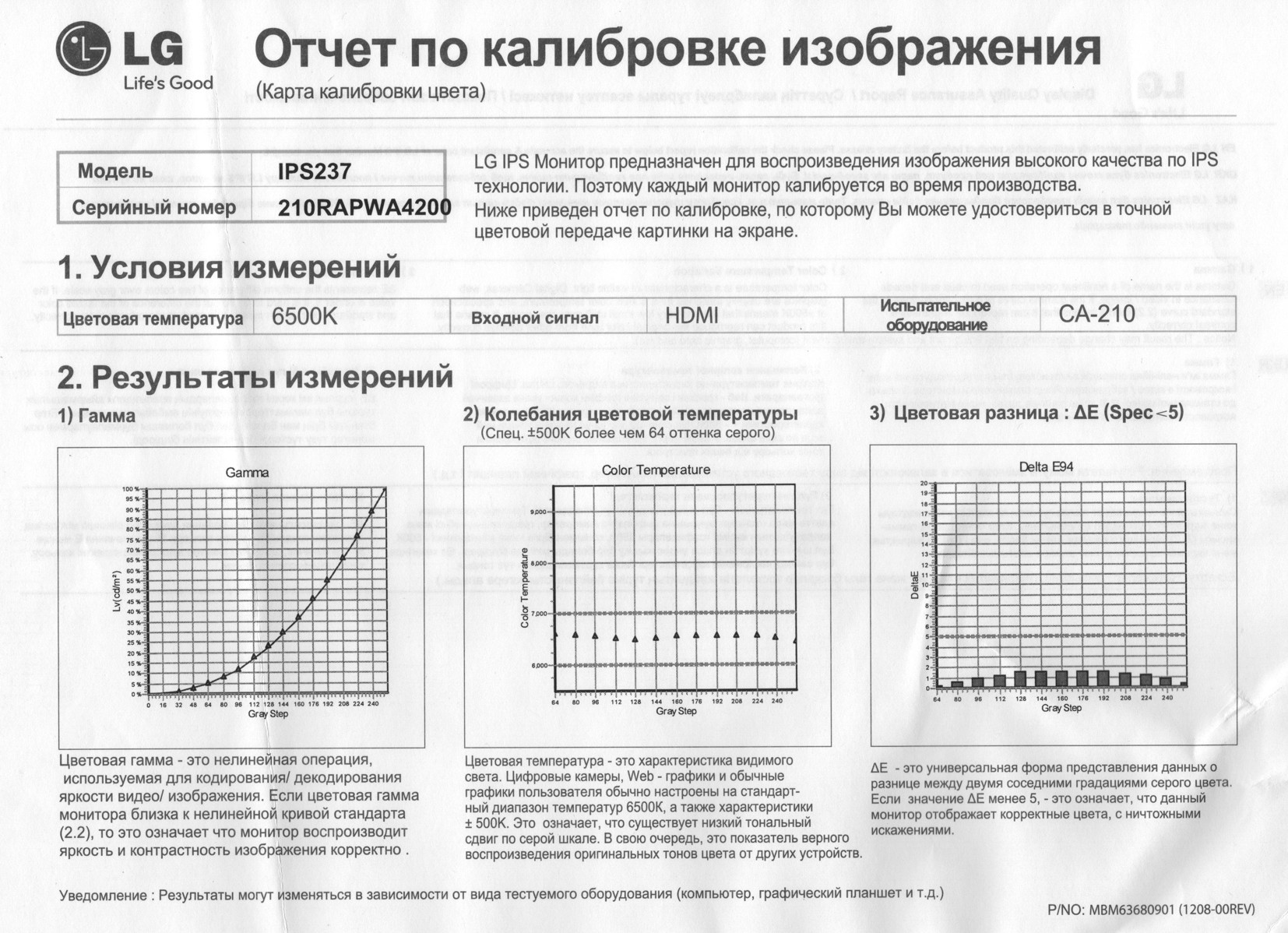

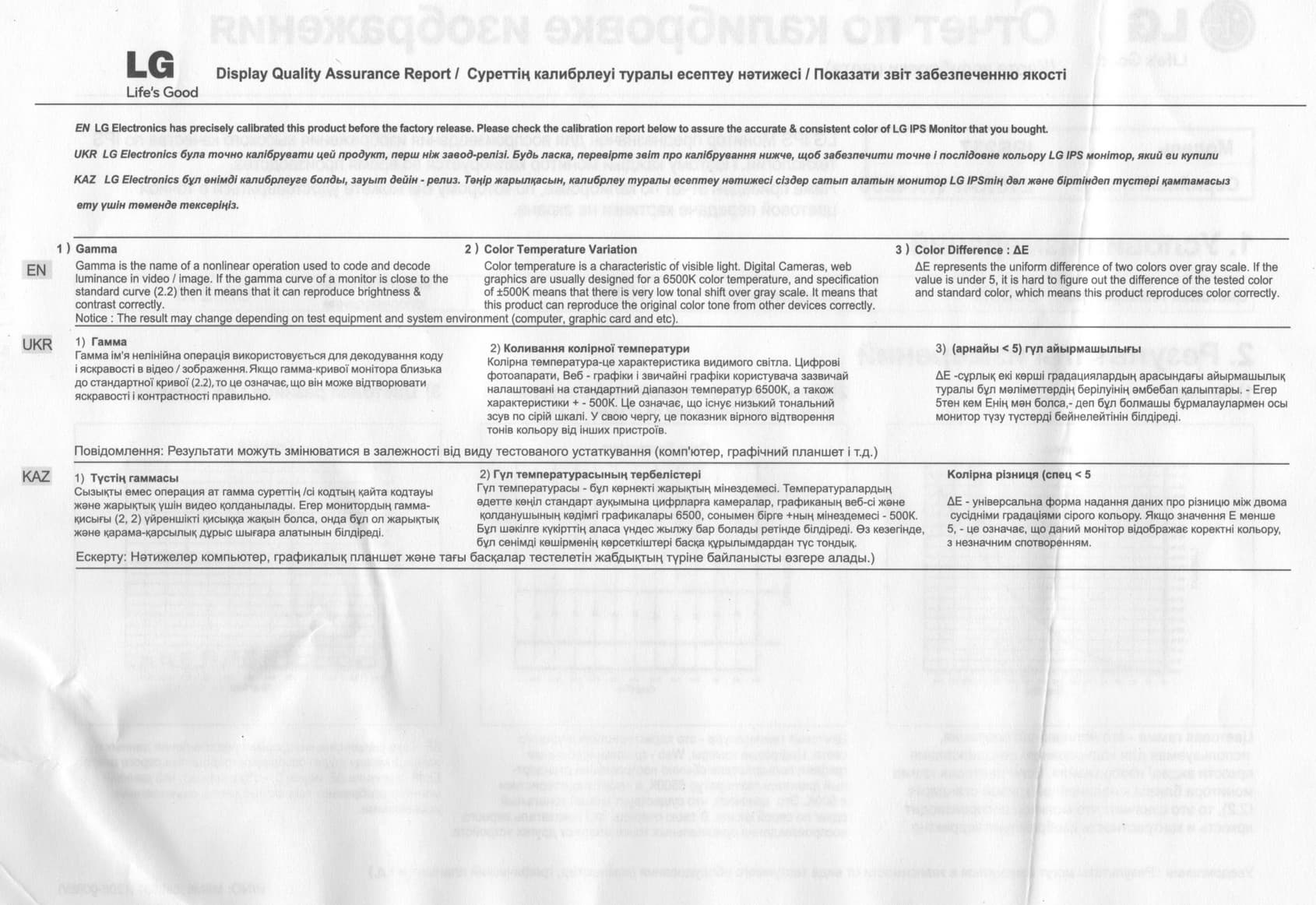

ЖК-монитор LG IPS237L, отчет о калибровке

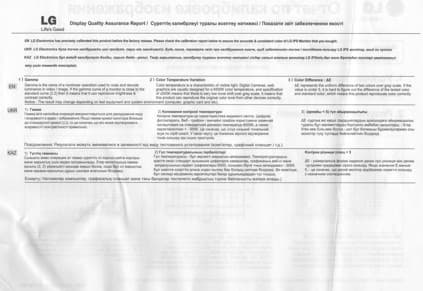

ЖК-монитор LG IPS237L, отчет о калибровке

Приятно, что в отчете не только приведены сухие данные, но и кратко разъясняется, что означают параметры и графики. В компании LG также позаботились о том, чтобы пользователь мог подправить при необходимости калибровку монитора, для чего приложили установщик программы TrueColorFinder. Эта программа позволяет калибровать монитор при поддержке аппаратных калибраторов ColorMunki (Photo и Design) и Spyder3. По счастью, мы используем именно ColorMunki, что позволило нам воспользоваться данным сервисом. На снимке с экрана ниже показан интерфейс TrueColorFinder в состоянии перед началом калибровки:

ЖК-монитор LG IPS237L, TrueColorFinder

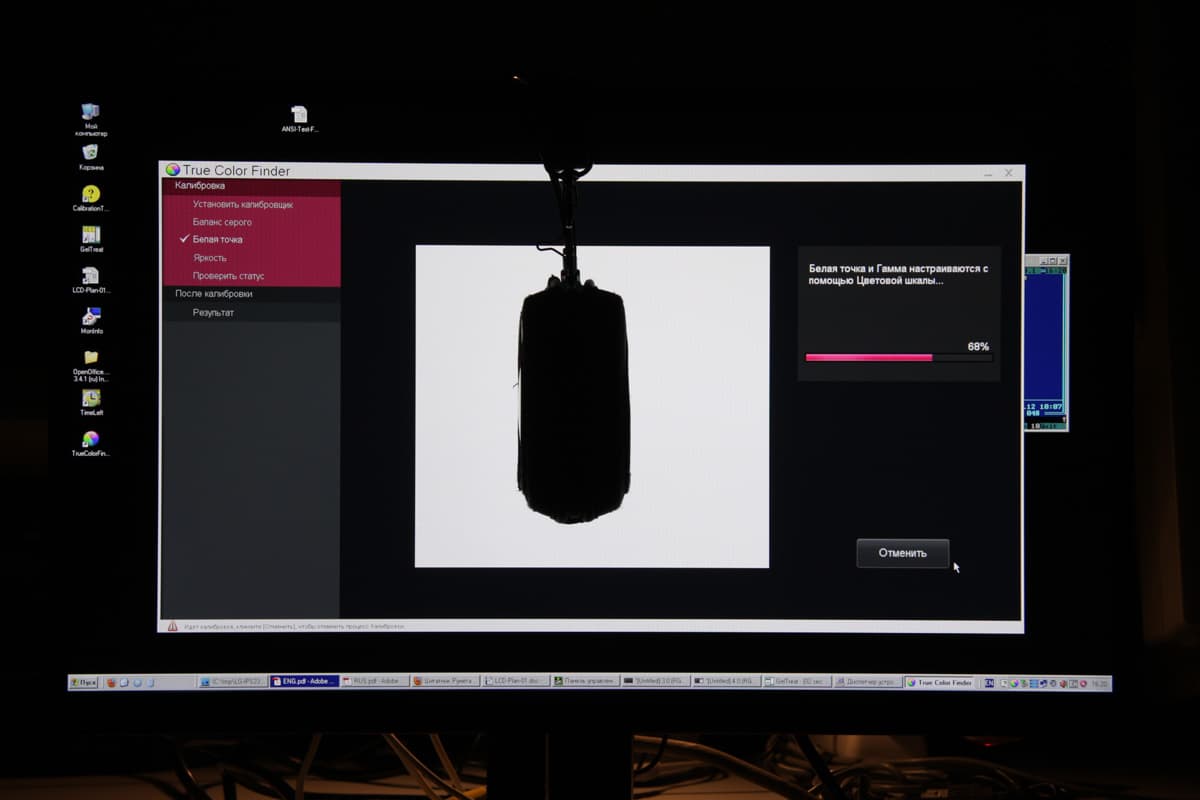

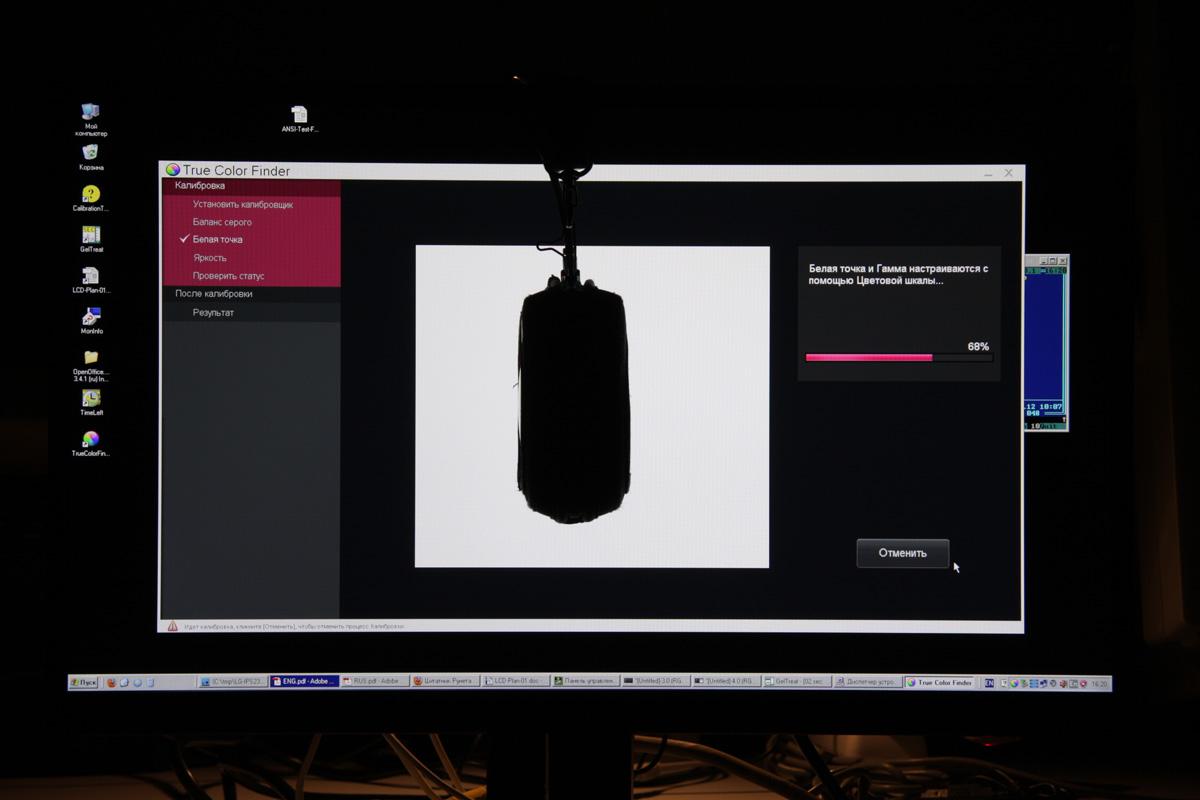

Далее фотография самого процесса:

ЖК-монитор LG IPS237L, TrueColorFinder

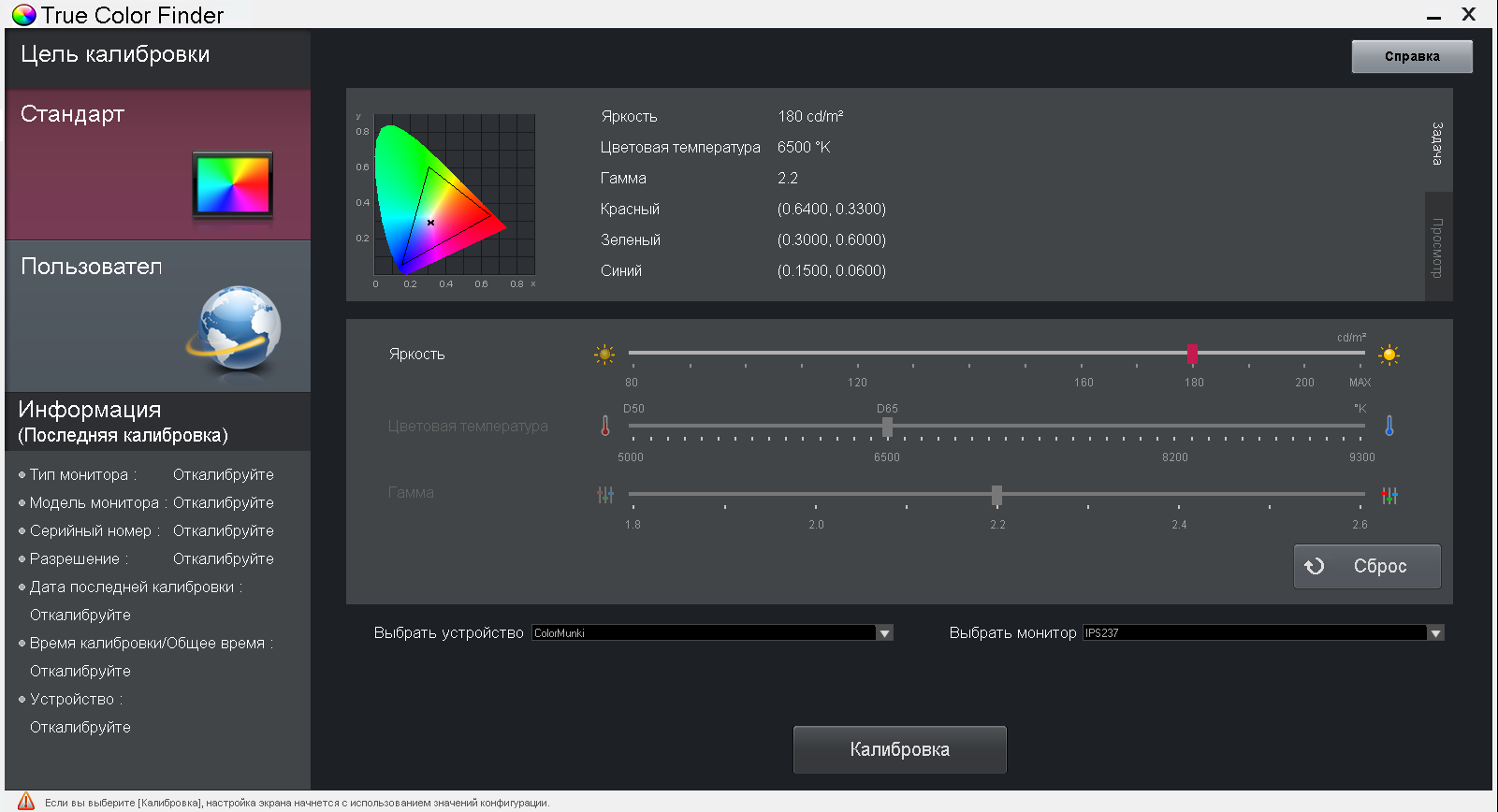

И ниже — страница TrueColorFinder с отчетом о калибровке.

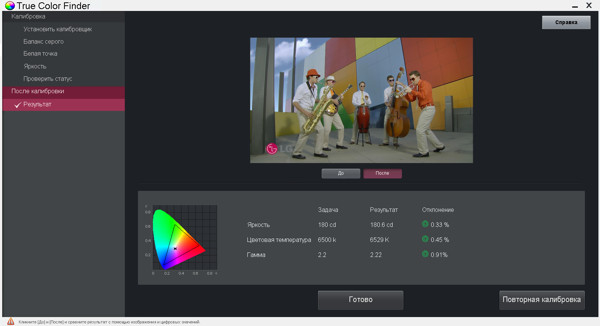

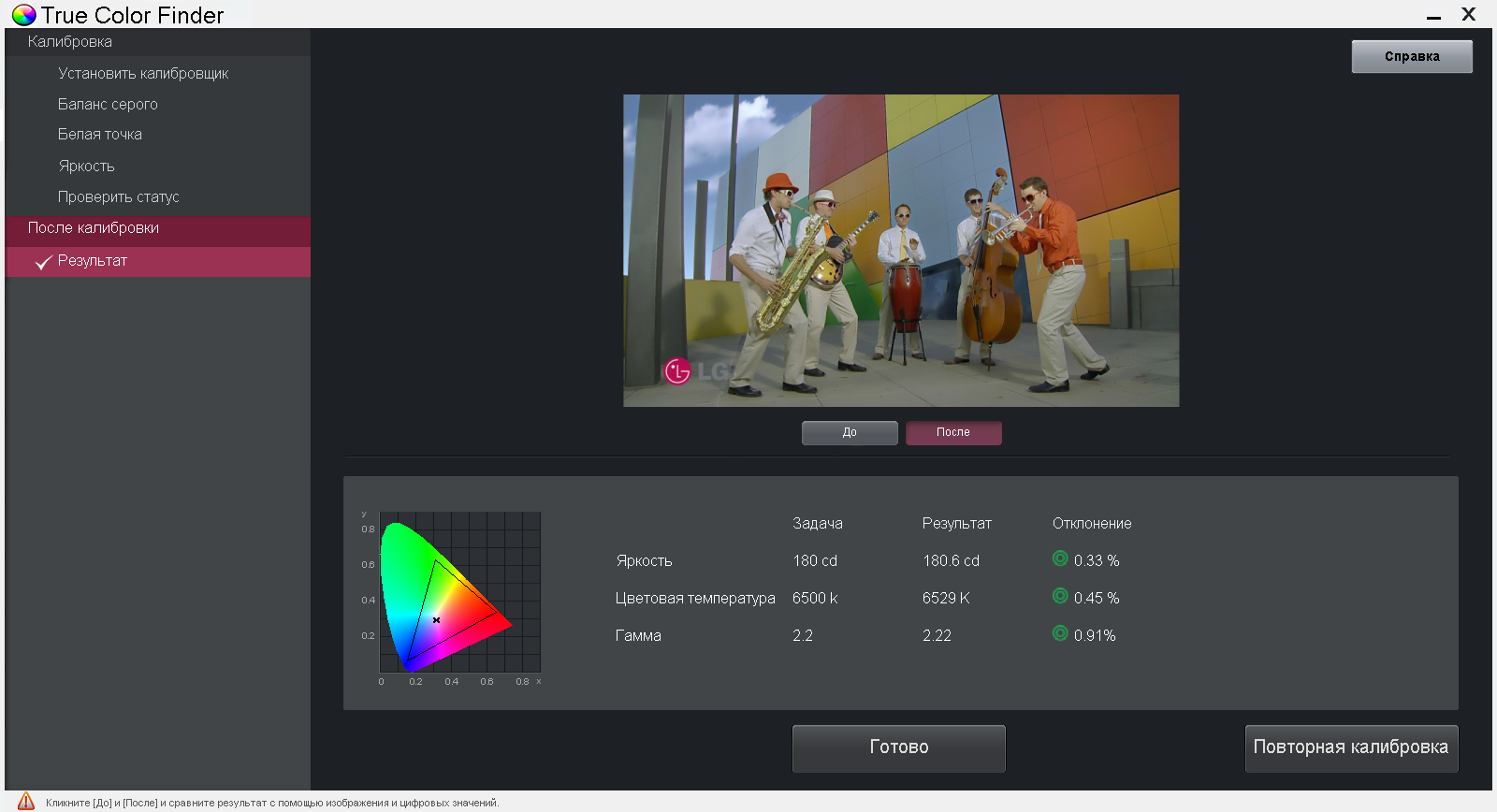

ЖК-монитор LG IPS237L, TrueColorFinder

Как выяснилось, эта программа калибрует монитор на аппаратном уровне, то есть LUT драйвера монитора не корректируется, что в принципе хорошо, так как по идее такая калибровка не приводит к уменьшению количества различимых градаций оттенков. Далее для сравнения мы приводим результаты наших стандартных тестов: графики, показывающие цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE). Отчеты получены для некорректированного профиля Теплый, после выполнения ручной коррекции с помощью настроек монитора (отслеживание целевых параметров велось с помощью системы Argyll CMS и ColorMunki), регулирующих усиление трех основных цветов, для результата работы TrueColorFinder и после калибровки с помощью системы Argyll CMS (через интерфейс DispcalGUI), которая устанавливает полученный профиль монитора с коррекцией LUT драйвера (то есть выполняет программную калибровку):

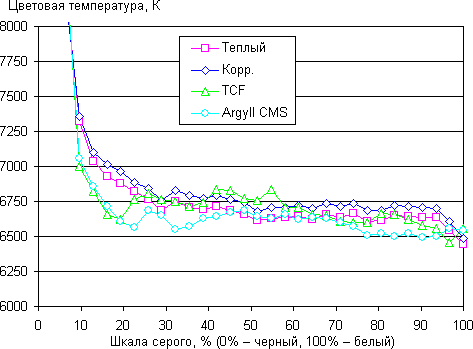

ЖК-монитор LG IPS237L, цветовая температура

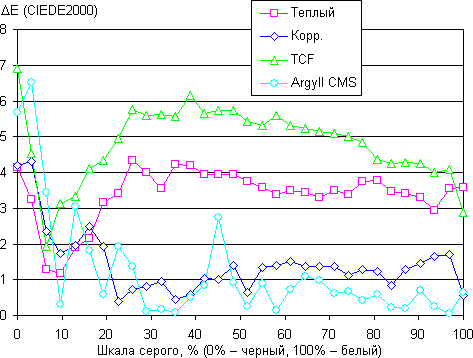

ЖК-монитор LG IPS237L, дельта E

Обсуждая полученные результаты, сразу отметим, что согласно «потребительским» критериям монитор в калибровке не нуждался, так как и цветовая температура не сильно отклоняется от 6500 К, и ΔE ниже 5 единиц, что очень хорошо. И еще напомним, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Лучшим следует признать результат программной калибровки, полученный с помощью Argyll CMS, что и не удивительно, так как правка LUT драйвера — это самый гибкий способ (хотя количество различимых градаций оттенков и уменьшается). Второе место — за ручной коррекцией усиления трех основных цветов, которая позволила заметно снизить ΔE. На третьем месте оказалась фирменная TrueColorFinder, итог работы которой привел даже к некоторому увеличению ΔE относительно первоначального состояния после заводской калибровки. Впрочем, это еще не значит, что эта программа не принесет пользы в случае, когда цветопередача монитора сильно отклонится от стандартных значений параметров.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Так как в мониторе есть неотключаемая в явном виде автоматическая подстройка яркости, то измерения яркости проводились в 16 точках экрана на поле с чередование черных и белых полей («шахматное» поле). Контрастность вычислялась, как отношение яркости полей (после инвертирования) в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,28 кд/м² −13 14
Яркость белого поля 237 кд/м² −10 11
Контрастность 840:1 −14 11

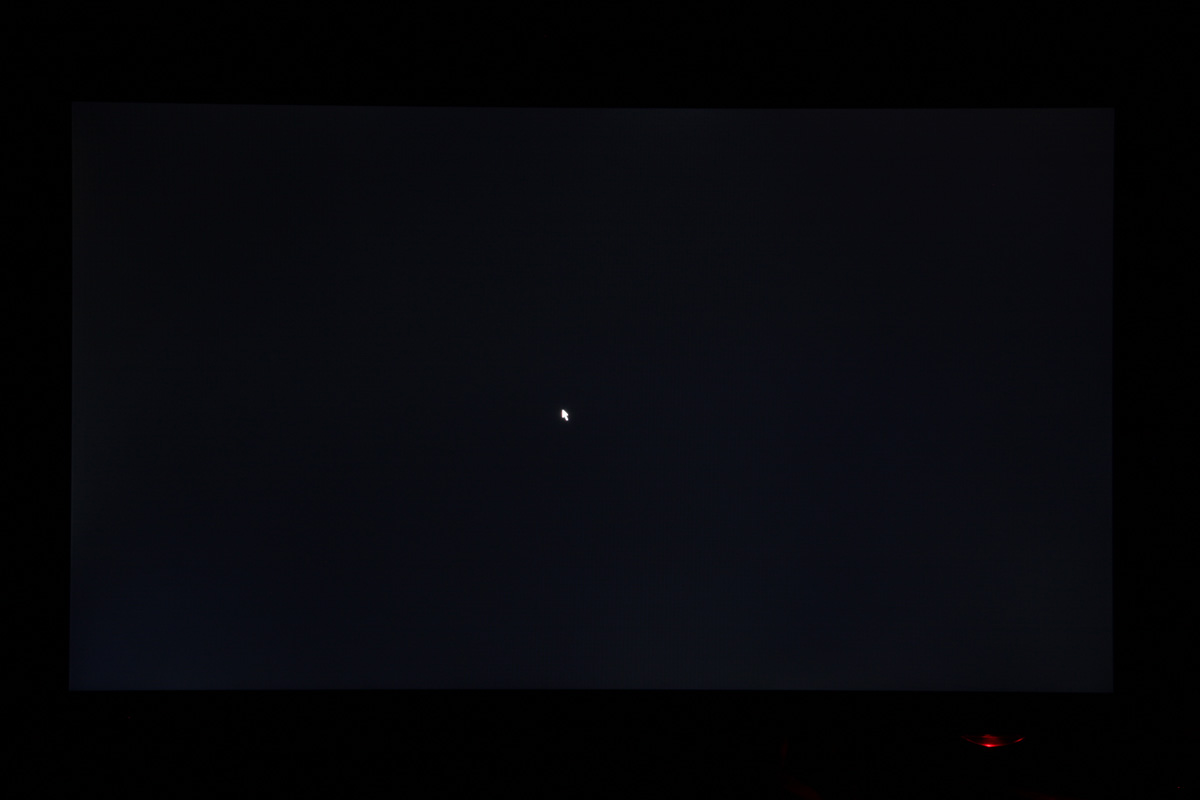

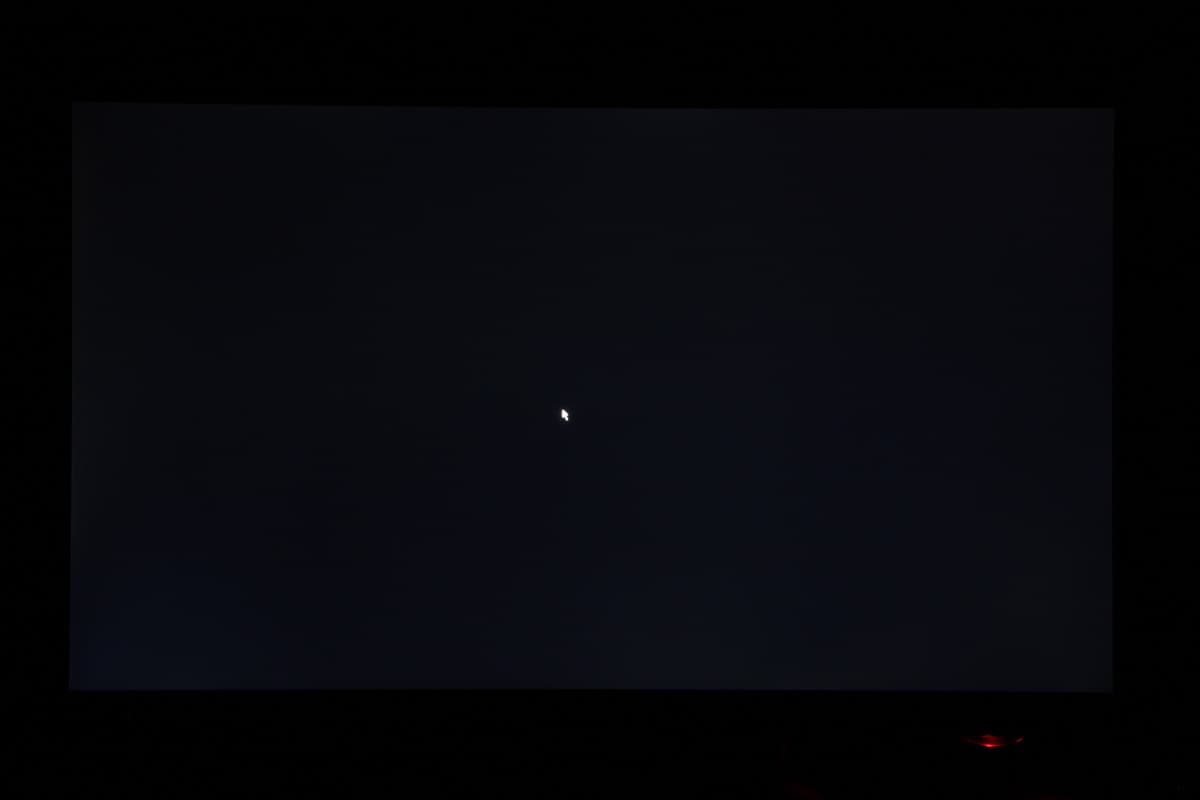

Аппаратные измерения показали хорошую равномерность всех трех параметров. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля (в центре — белый курсор мыши):

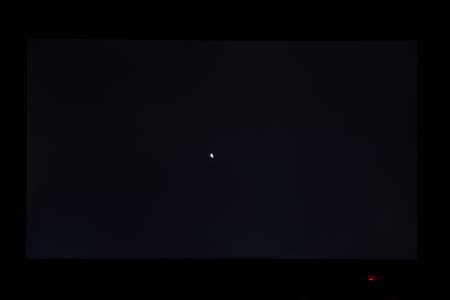

ЖК-монитор LG IPS237L, черное поле

Видно, что только в левом нижнем углу впритык к нижнему краю есть небольшое высветление черного поля.

Функция динамической подстройки яркости подсветки работает следующим образом: через 0,7 с после вывода черного поля во весь экран яркость начинает уменьшаться и еще через 1,2 с подсветка выключается, а при переключении на белое поле яркость увеличивается до максимума практически мгновенно. Так как даже курсора мыши достаточно для повышения яркости до максимума, то основная польза от динамической подстройки яркости заключается в возможности указывать огромное значение динамической контрастности.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 223 29,4
50 149 23,6
0 72 17,8

В режиме ожидания монитор потребляет 0,5-0,6 Вт, в выключенном состоянии — 0,4 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100% амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 20 мс (11,6 мс вкл. + 8,4 мс выкл.). Переходы между полутонами происходят в среднем за 28 мс в сумме. При выборе значения Быстро для настройки Время отклика матрица «ускоряется» и времена уменьшаются до 16,8 мс (8,6 вкл. + 8,2 выкл.) и 14,1 мс, соответственно. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% с разгоном и без:

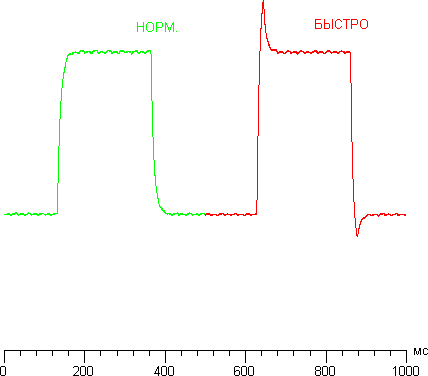

ЖК-монитор LG IPS237L, графики для перехода между оттенками 40 и 60% при различных значениях Время отклика

В некоторых случаях можно увидеть характерные артефакты, вызванные разгоном.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 1,4 мс при VGA-подключении, а при HDMI-подключении изображение на тестируемый монитор выводилось на 0,6 мс раньше, чем на ЭЛТ-монитор. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG IPS237L, углы обзора в вертикальной плоскости ЖК-монитор LG IPS237L, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG IPS237L, углы обзора по диагонали ЖК-монитор LG IPS237L, яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор LG IPS237L, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −31/31
Горизонтальное −46/47
Диагональное −39/39

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Впрочем, яркость повышается всего до 0,5% от максимальной яркости белого поля, то есть черный цвет у данного монитора стабильнее, чем у большинства мониторов с матрицами IPS. Цветовой тон черного поля при диагональном отклонении меняется, но остается близким к нейтрально серому цвету. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG IPS237L, Сдвиг цвета по вертикалиЖК-монитор LG IPS237L, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG IPS237L, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по вертикали и по горизонтали на уровне 45° ΔE меньше 3 для большинства протестированных оттенков, но при отклонении по диагонали ΔE для синего и светло-синего поля резко возрастает.

Выводы

Original Design - награда за оригинальный дизайн моделиПервое впечатление только укрепилось: дизайн привлекательный, MHL поддерживается, заводская калибровка с потребительской точки зрения выполнена на отлично. Также отметим выявленную хорошую (для IPS) стабильность черного поля при диагональном отклонении взгляда. Если все эти моменты присущи и 27-дюймовой модели, то она будет еще более привлекательной, чем протестированная, так как 23 дюйма — хорошо, а 27 — лучше. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и в динамичные игры. За дизайн, за комплектацию кабелем MHL и программой TrueColorFinder монитор LG IPS237L получает сразу две редакционные награды.

Excellent Package - награда за отличную комплектациюДостоинства:

  • Стильный дизайн
  • Поддержка MHL (кабель входит в комплект)
  • Хорошее качество цветопередачи
  • ПО для выполнения калибровки входит в комплект поставки
  • Есть режим с разгоном матрицы
  • Минимальная задержка вывода
  • Три видеовхода
  • Отличное качество выхода на наушники
  • Отключаемые подсветка индикатора и сигнал кнопок
  • Русифицированное меню

Недостатки:

  • Не обнаружено, хотя рельефных значков на сенсорных кнопках все же не хватает



Дополнительно
