ЖК-монитор LG D2343P


Мы уже тестировали монитор LG, в котором для формирования стереоскопического изображения применяется технология с чересстрочной круговой поляризацией. Это была модель D2342P (см. статью «ЖК-монитор LG D2342P») на матрице типа TN со всеми вытекающими последствиями. Сегодня мы рассмотрим монитор D2343P с таким же принципом формирования 3D-картинки, но уже на матрице IPS.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
КонтрастностьДинамическая 5 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход VGA
  • Видеовход DVI-D
  • Аудио/видеовход HDMI
  • Выход на наушники (гнездо миниджек 3,5 мм)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для DVI-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаОтсутствует
Особенности
  • Вывод стереоскопического изображения методом чересстрочной поляризации
  • VESA-площадка 75 на 75 мм
  • Регулировка подставки: наклон 5° вперед и 20° назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 544×406×181 мм с подставкой
544×332×55 мм без подставки
Масса3,2 кг
Потребляемая мощность25 Вт,
не более 0,5 Вт в режиме ожидания,
не более 0,5 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц (от внешнего БП)
Комплект поставки
  • Монитор
  • Комплект подставки (основание и стойка)
  • Видеокабель VGA
  • Внешний БП (100—240 В, 50/60 Гц на 19 В/1,7 А)
  • Комплект очков (салфетка, две пары очков)
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

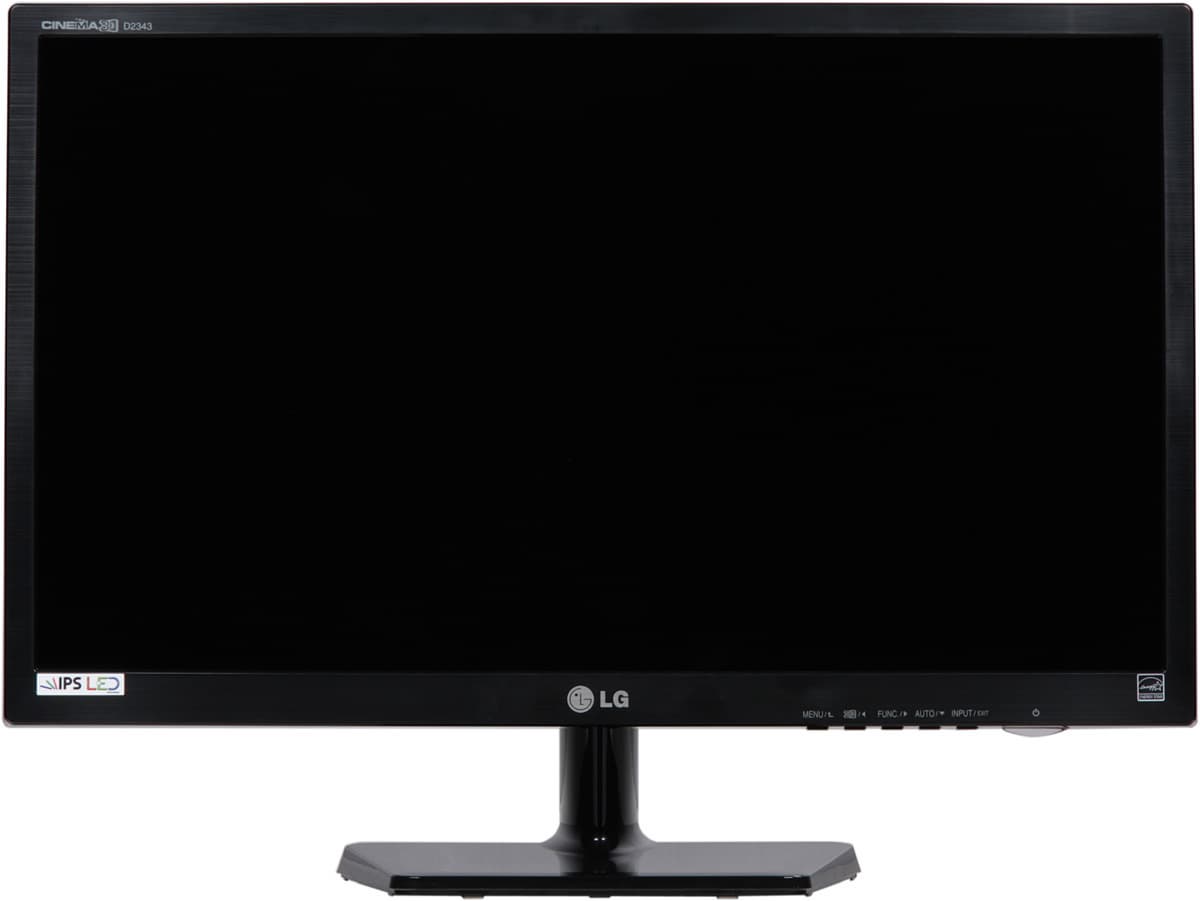

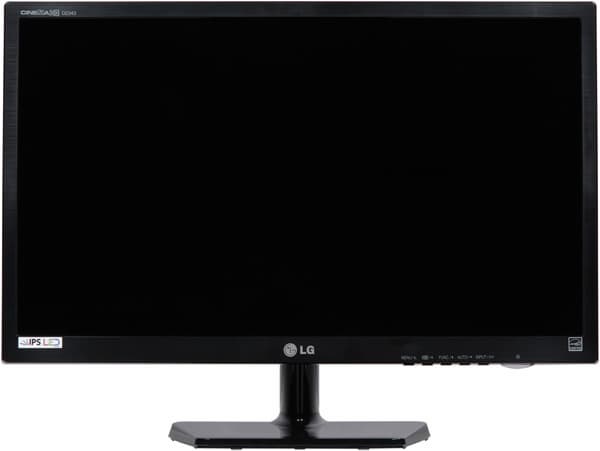

ЖК-монитор LG D2343P, вид спереди

Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика. Внешний периметр блока экрана, стойка и верх основания подставки имеют зеркально-гладкую, маркую и не очень устойчивую к появлению царапин поверхность. Фронтальная рамка матовая, задняя панель тоже матовая и на большей части имеет рельефный узор. Поверхность матрицы черная и практически зеркально-гладкая.

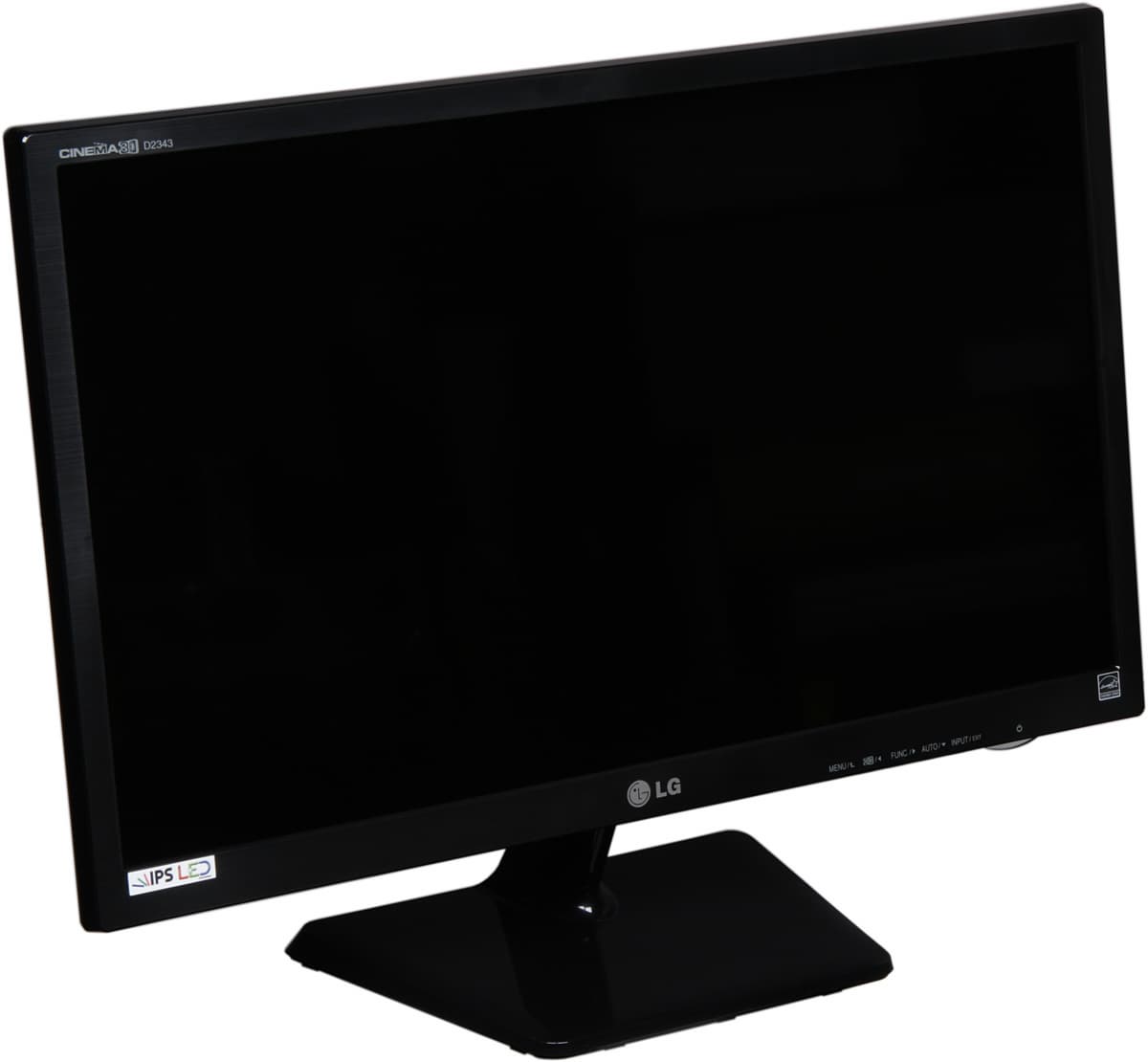

ЖК-монитор LG D2343P, общий вид

На нижнем торце блока экрана ближе к правому краю находятся кнопки управления и кнопка питания, подсвечивающаяся индикатором состояния.

ЖК-монитор LG D2343P, контрольная панель

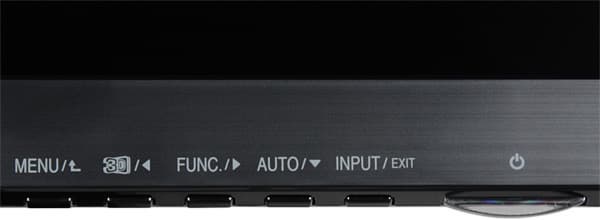

Подписи к кнопкам помещены на фронтальную поверхность рамки, они достаточно крупные и контрастные. Разъем питания и интерфейсные разъемы расположены в неглубокой нише сзади и ориентированы назад.

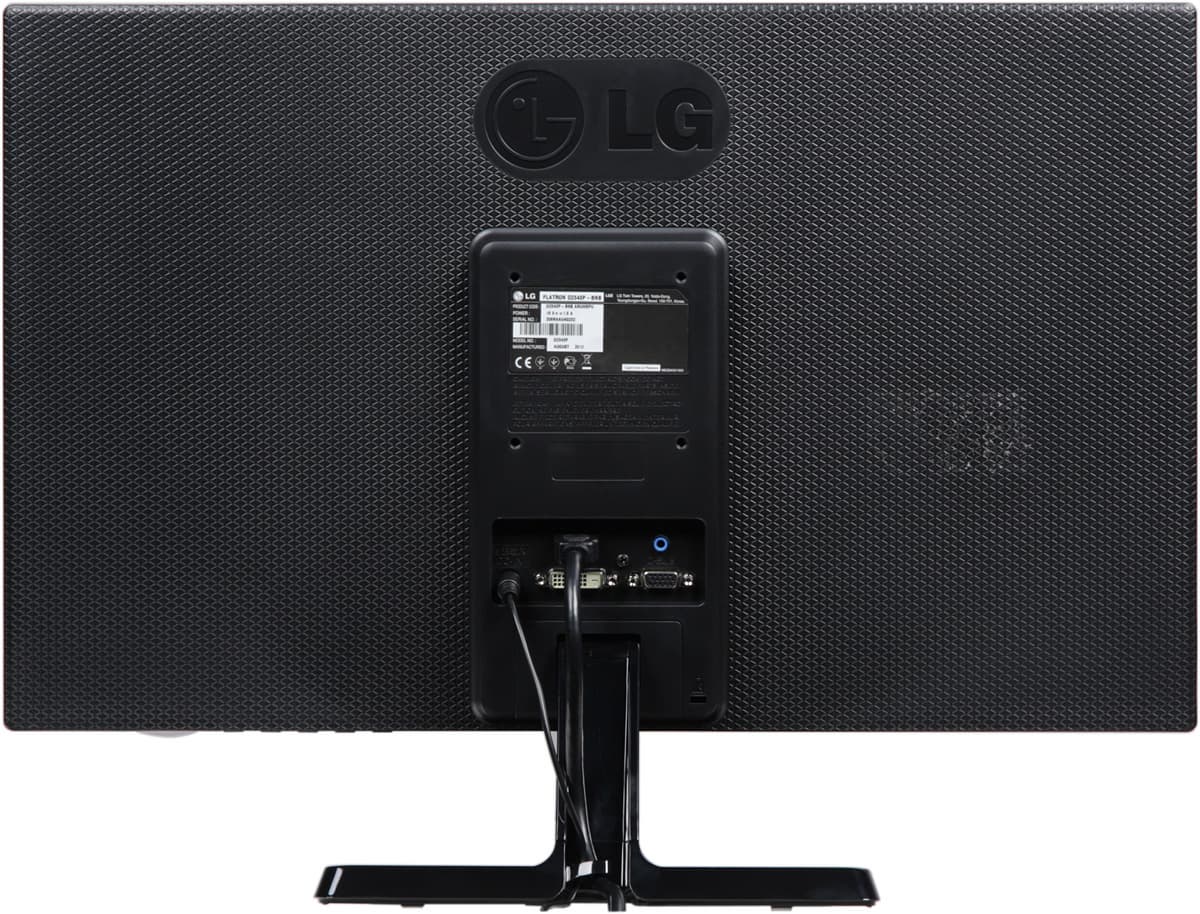

ЖК-монитор LG D2343P, вид сзади

На задней панели можно обнаружить разъем для кенсингтонского замка. Монитор оснащен внешним относительно небольшим и легким блоком питания. Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре квадратные резиновые ножки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Впрочем, конструкция подставки не очень жесткая, поэтому даже при легком нажатии на кнопки монитор раскачивается. Основание к стойке прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир в блоке экрана позволяет немного наклонять блок экрана вперед и больше — назад.

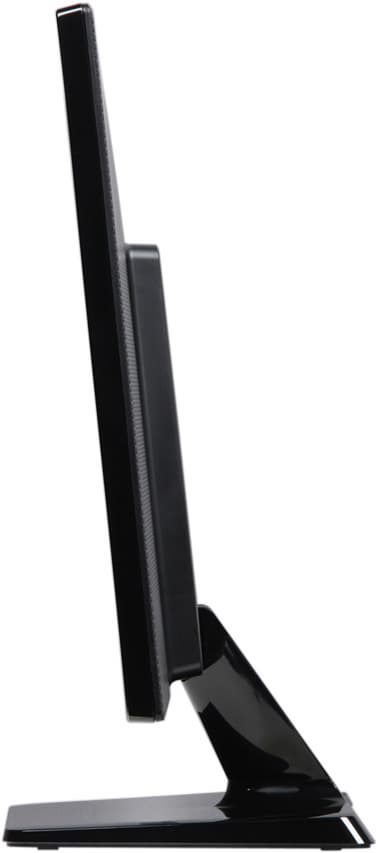

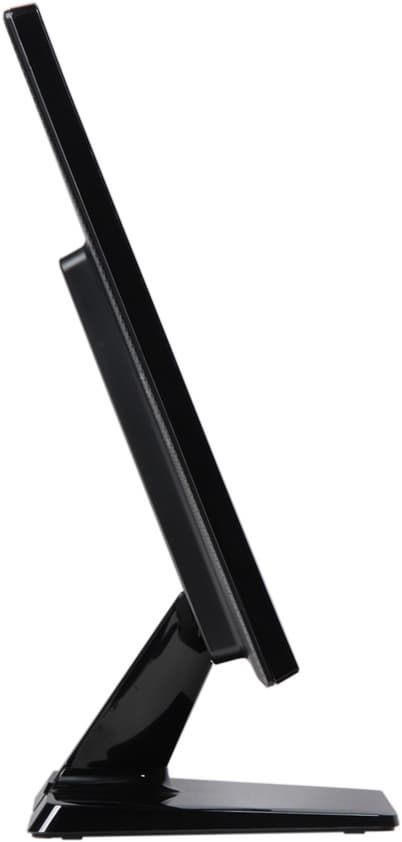

ЖК-монитор LG D2343P, вид сбоку    ЖК-монитор LG D2343P, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 75 на 75 мм). Желоб сзади на стойке подставки и скоба в нижней части стойки позволят аккуратно уложить отходящие кабели. Монитор упакован в картонную коробку с минимальным количеством упаковочного пенопласта внутри. Коробка имеет пластиковую ручку сверху, что облегчает транспортировку купленного монитора. Изготовлен монитор в России.

Коммутация

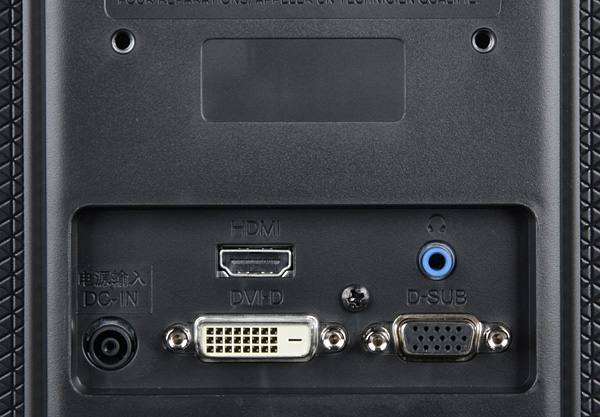

ЖК-монитор LG D2343P, разъемы

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. При подключении по HDMI в меню можно принудительно указать яркостный диапазон. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно. Громкость регулируется в меню.

Меню, локализация и управление

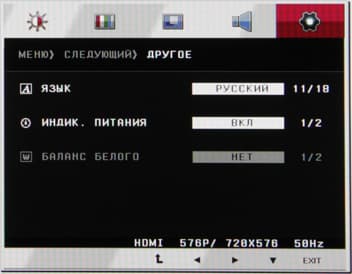

Индикатор питания при работе ярко светится красным, в режиме ожидания медленно мигает и не горит, если монитор выключен. Постоянную подсветку индикатора питания можно отключить через меню установок.

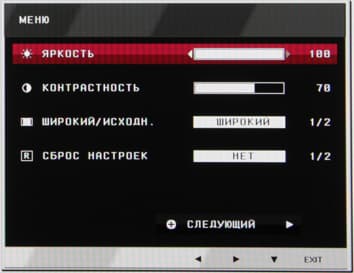

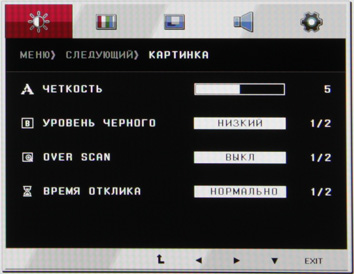

ЖК-монитор LG D2343P, меню установок

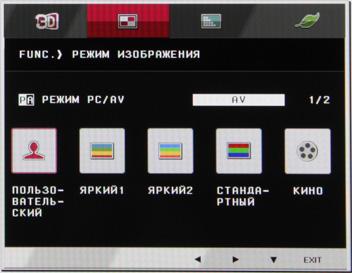

Когда на экране нет меню, первая (слева направо) кнопка выводит страницу с самыми важными настройками, откуда можно перейти к остальным страницам меню установок. Вторая кнопка — выводит меню с выбором режима 3D или отменяет этот режим. Третья кнопка — вызов меню с дополнительными настройками. Четвертая — запуск автоматической подстройки под параметры VGA-сигнала. Пятая — переключение входов. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К монитору прилагается краткое руководство пользователя с русским текстом. На CD-ROM из комплекта мы обнаружили инсталляторы Adobe Acrobat Reader, PDF-файлы с полной версией руководства пользователя (вариант на русском языке присутствует), а также драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF.


Присутствуют стандартные настройки Яркость, Контрастность и Четкость.

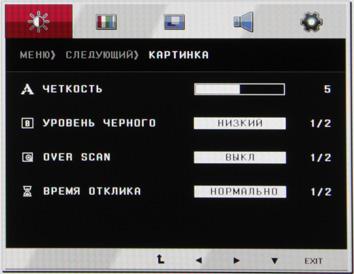

ЖК-монитор LG D2343P, меню установок

ЖК-монитор LG D2343P, меню установок

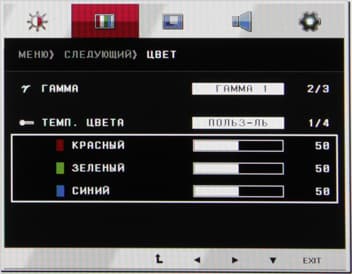

Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор LG D2343P, меню установок

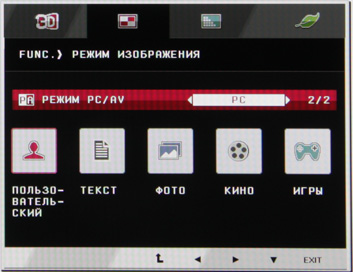

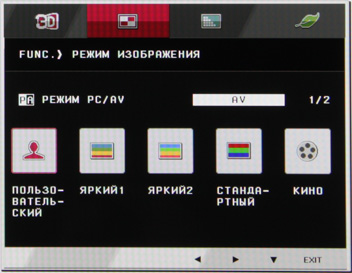

Есть три профиля гамма-коррекции. Предустановленные сочетания настроек хранятся в нескольких нередактируемых профилях (страница Режим изображения дополнительного меню).

ЖК-монитор LG D2343P, меню установок

ЖК-монитор LG D2343P, меню установок

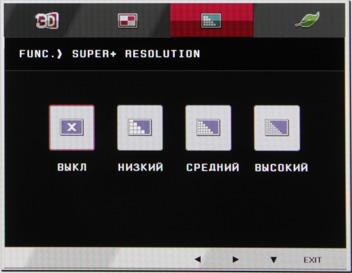

Функция Super+ Resolution, включаемая из дополнительного меню, несколько облагораживает изображение, имеющее исходно низкое разрешение.

ЖК-монитор LG D2343P, меню установок

Например, при просмотре DVD с помощью подключенного плеера и входном сигнале обычного разрешения включение этой функции повышает четкость изображения, фактически не добавляя видимых артефактов.

Режимов геометрической трансформации всего два: Широкий — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Исходн. — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме в случае стандартных сигналов PAL/ NTSC пропорции картинки 4:3 немного искажаются. Кроме этого, при включении режима Over Scan изображение немного увеличивается так, что его периметр уже не вмещается в область экрана, что убирает возможные помехи по краям изображения. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Есть специальная функция, которая при VGA-подключении автоматически установит уровни черного и белого. Для этого нужно вывести на экран картинку, содержащую как черные, так и белые поля и включить функцию Баланс белого. После выполнения этой процедуры тонкие градации становятся различимыми как в тенях, так и в светах. Как при VGA, так и при DVI и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллического» эффекта (микроскопической вариации яркости) мы не обнаружили.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор не воспринимает чересстрочные сигналы 576i, 480i и 1080i. Режимы 576p, 480p, 720p и 1080p монитор поддерживает, а 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. При подключении плеера к DVI-входу монитора с помощью кабеля-переходника с HDMI на DVI поддерживаются те же режимы, что и при HDMI-подключении.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

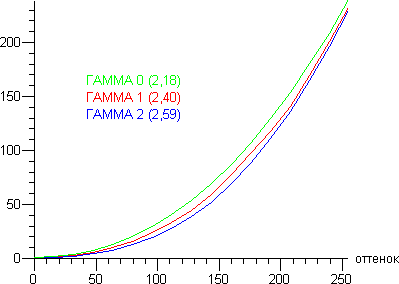

ЖК-монитор LG D2343P, Гамма-кривые

К стандартной гамма-кривая оказалась ближе всего при Гамма 0, поэтому все дальнейшие измерения мы проводили при этом значении. Заметим, что настройку Контрастность мы установили в 60, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

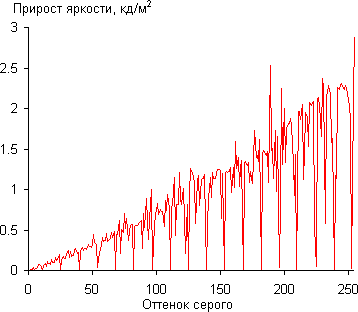

ЖК-монитор LG D2343P, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, но не каждый следующий оттенок значимо ярче предыдущего, в том числе и в темной области:

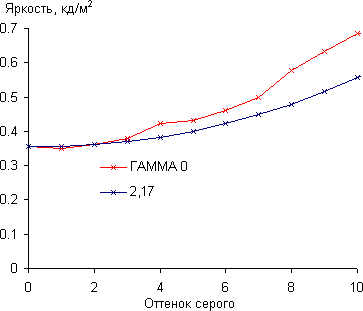

ЖК-монитор LG D2343P, Гамма-кривая, начальный участок

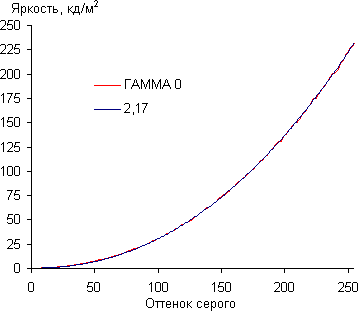

Аппроксимация полученной гамма-кривой дала показатель 2,17, что близко к стандартному значению 2,2. При этом аппроксимирующая степенная функция практически совпадает с реальной гамма-кривой:

ЖК-монитор LG D2343P, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

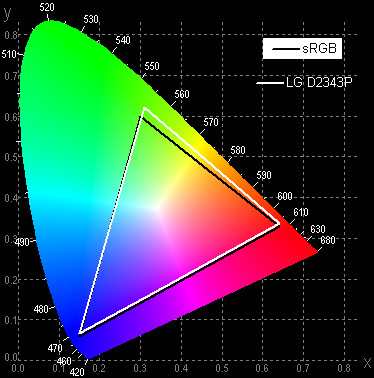

Цветовой охват чуть-чуть шире sRGB:

ЖК-монитор LG D2343P, цветовой охват

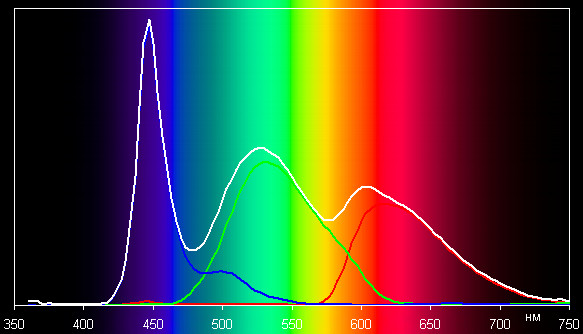

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

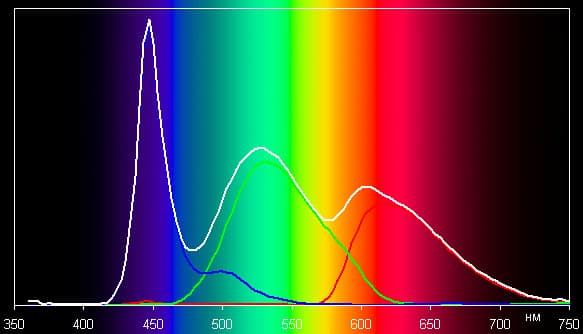

ЖК-монитор LG D2343P, спектр

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае пользовательского профиля без коррекции и после ручной коррекции усиления трех основных цветов:

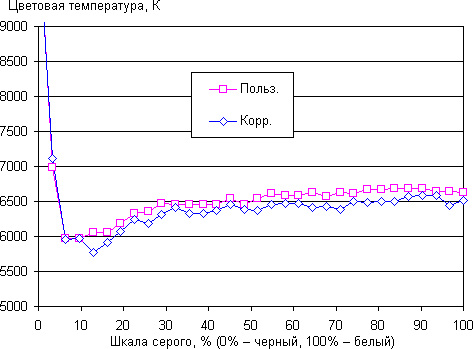

ЖК-монитор LG D2343P, цветовая температура

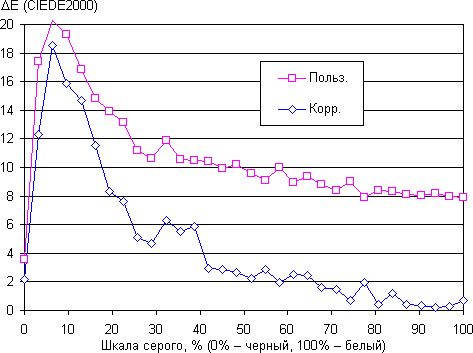

ЖК-монитор LG D2343P, дельта E

Ручная коррекция привела в норму точку белого, но тенденция роста ΔE и уменьшения цветовой температуры по мере продвижения к темным оттенкам осталась. Впрочем, на всей имеющей значение части шкалы серого цветовая температура не сильно отклоняется от 6500 К, а ΔE ниже 6 единиц (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая). Это приемлемый результат для монитора, не предназначенного для профессиональной работы с цветом. Настройки после данной коррекции: Контрастность = 60, Красный = 50, Зеленый = 43 и Синий = 47.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Так как в мониторе есть неотключаемая в явном виде автоматическая подстройка яркости, то измерения яркости проводились в 16 точках экрана на поле с чередование черных и белых полей («шахматное» поле). Контрастность вычислялась, как отношение яркости полей (после инвертирования) в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,34 кд/м² −23 59
Яркость белого поля 234 кд/м² −9,3 5,3
Контрастность 707:1 −43 25

Аппаратные измерения показали очень хорошую равномерность яркости белого поля. Равномерность черного поля и контрастности невысокая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

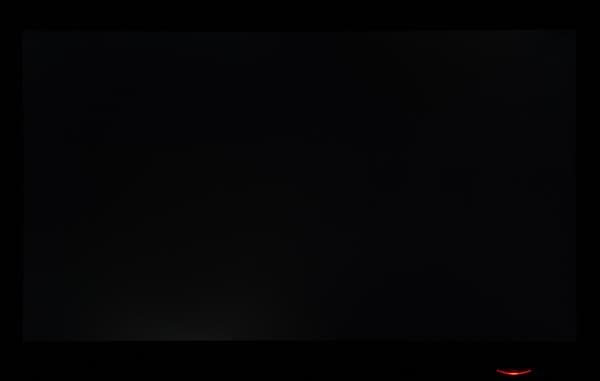

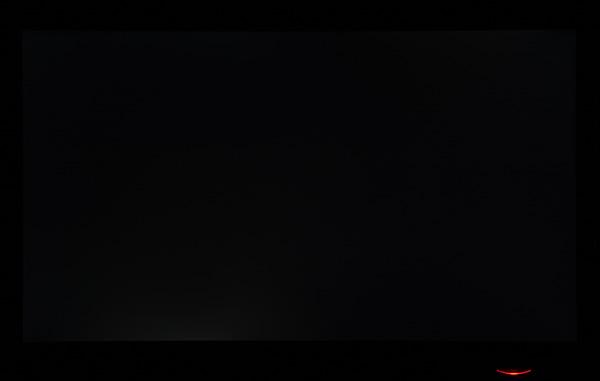

ЖК-монитор LG D2343P, Черное поле

Функция динамической подстройки яркости подсветки работает следующим образом: через 3 с после вывода черного поля во весь экран яркость начинает уменьшаться и через несколько секунд подсветка выключается, а при переключении на белое поле яркость увеличивается до максимума практически мгновенно. Так как даже курсора мыши достаточно для повышения яркости до максимума, то основная польза от динамической подстройки яркости заключается в возможности указывать огромное значение динамической контрастности.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 232 24,8
50 151 19,4
0 68 13,9

В режиме ожидания монитор потребляет 0,5-0,6 Вт, в выключенном состоянии — 0,4 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100% амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 17,4 мс (9,2 мс вкл. + 8,2 мс выкл.). Переходы между полутонами происходят в среднем за 26,8 мс в сумме. При выборе значения Быстро для настройки Время отклика матрица «ускоряется» и времена уменьшаются до 17,2 мс (9,0 вкл. + 8,2 выкл.) и 13,5 мс, соответственно. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40% и 60% с разгоном и без:

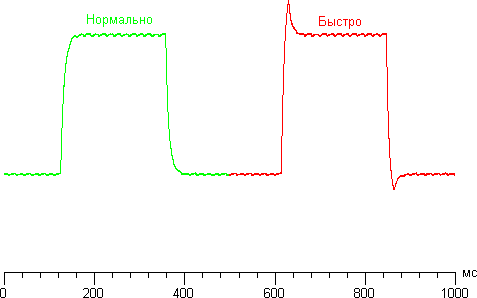

ЖК-монитор LG D2343P, графики для перехода между оттенками 40 и 60% при различных значениях Время отклика

Характерные артефакты, вызванные разгоном, в глаза не бросаются.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 1,2 мс при VGA-подключении, а при HDMI- и DVI-подключении изображение на тестируемый монитор выводилось на 1,4 и 3,3 мс раньше, чем на ЭЛТ-монитор. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG D2343P, углы обзора в вертикальной плоскости ЖК-монитор LG D2343P, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG D2343P, углы обзора по диагонали ЖК-монитор LG D2343P, яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор LG D2343P, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −36/36
Горизонтальное −60/57
Диагональное −47/53

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 30-40° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Цветовой тон черного поля при диагональном отклонении меняется, но остается близким к нейтрально серому цвету. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG D2343P, Сдвиг цвета по вертикалиЖК-монитор LG D2343P, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор LG D2343P, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении по вертикали и по горизонтали на уровне 45° ΔE меньше 3 для большинства протестированных оттенков, но при отклонении по диагонали ΔE для синего и светло-синего поля резко возрастает.

Тестирование в стереоскопическом режиме

Для просмотра в стереоскопическом режиме нужны пассивные очки. К монитору прилагается картонная коробочка с двумя парами очков и салфеткой.

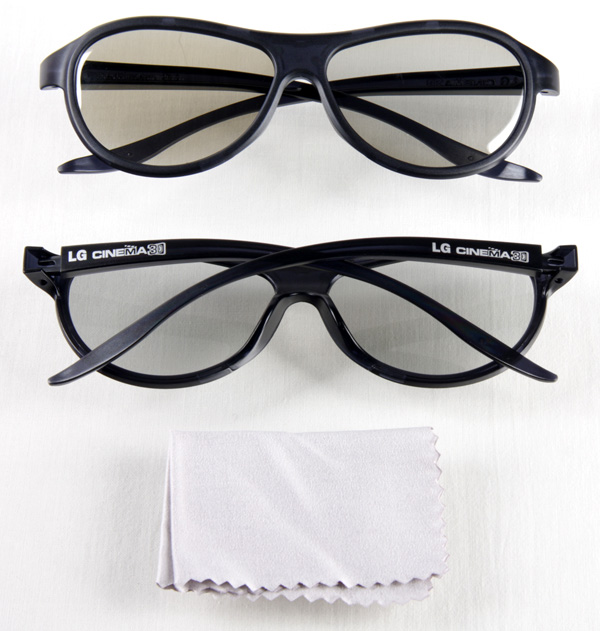

ЖК-монитор LG D2343P, 3D-очки

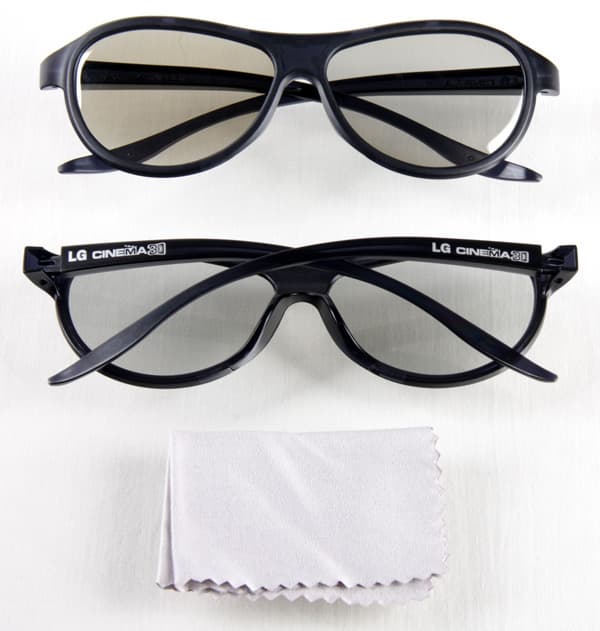

Очки легкие, носить их совсем не утомительно, они имеют хорошую обзорность. Для вывода стереоскопического изображения подойдет любая программа, умеющая выводить ракурсы в чересстрочном режиме. При подключении по HDMI монитор поддерживает еще три способа приема стереопары: упакованные кадры (Frame packing), когда передаются два полных кадра для обоих глаз (режимы 1080p при 24/30 кадр/с и 720p при 50/60 кадр/с), и два совмещенных формата — по горизонтали (в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половинках кадра). Режим Frame packing определяется автоматически, совмещенные и чересстрочный режимы можно принудительно выбрать в меню (только при HDMI-подключении).

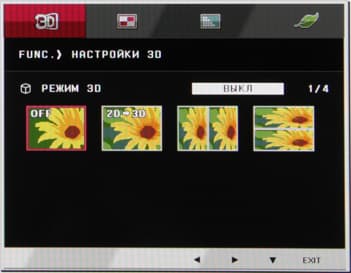

ЖК-монитор LG D2343P, меню установок

Есть возможность принудительно поменять ракурсы местами и включить вывод в режиме 2D. Кроме того, присутствует режим автоматического преобразования обычной «плоской» картинки в стереоскопическую, но его мы не тестировали. К функциям, которые мы не тестировали, относится и функция Dual Play, позволяющая двум игрокам видеть свою картинку на одном мониторе. Этот режим поддерживается некоторыми игровыми приставками, при этом игроки должны использовать специальные очки, и каждый игрок должен надеть те очки (тип A или B), через которые видно изображение, предназначенное для его глаз. Очки для Dual Play придется покупать дополнительно.

При просмотре через очки изображение имеет видимую чересстрочную структуру, но так как разрешение довольно высокое, то на качестве этот момент сказывается несильно. К положительным сторонам данного способа формирования стереоизображения относится то, что яркость при просмотре через очки падает всего на 62%.

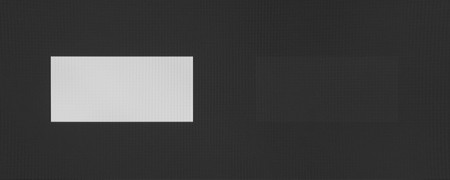

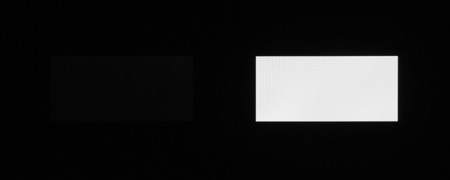

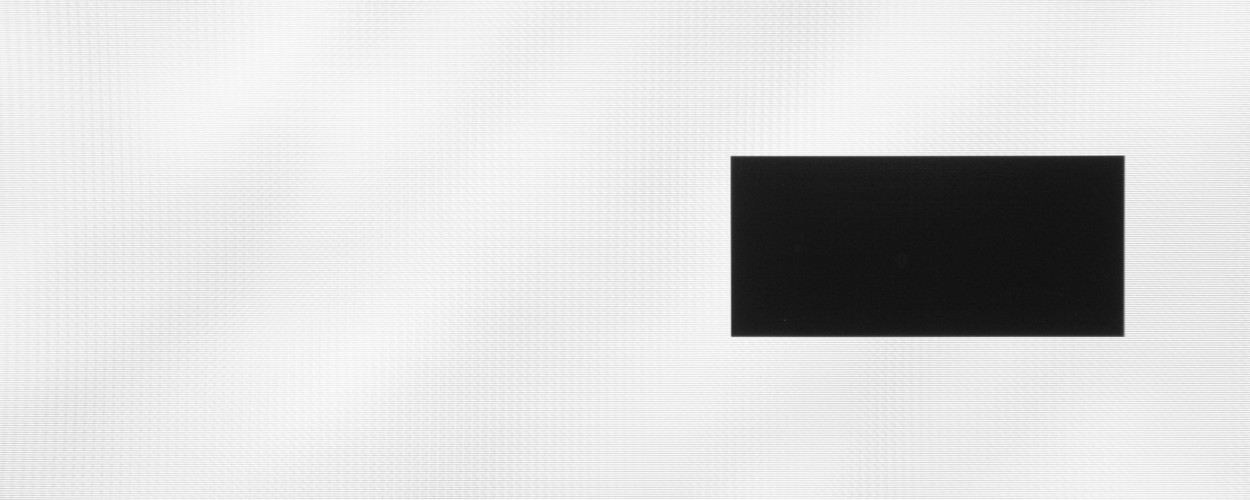

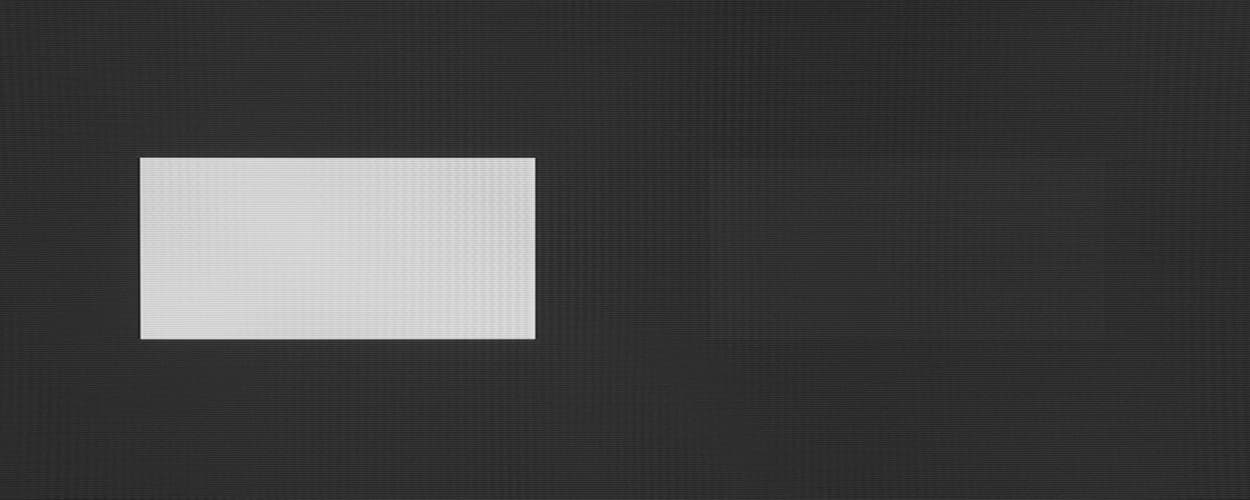

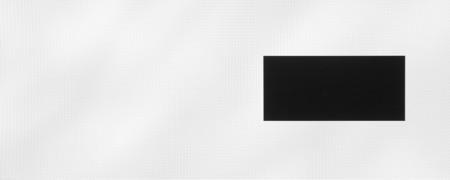

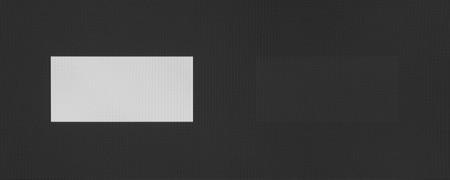

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло-серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100%-ном разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.

ЖК-монитор LG D2343P, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор LG D2343P, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор LG D2343P, Тест на перекрестные помехи в стереоскопическом режиме

Видно, что разделение черного на белом фоне близко к идеальному, в остальных двух случаях перекрестная помеха присутствует, но очень слабая. Заметим, что разделение ракурсов ухудшается при небольшом отклонении от перпендикуляра к экрану в вертикальном направлении и при повороте и наклоне очков.

Выводы

По совокупности свойств монитор получился довольно интересным устройством — на хорошей матрице, с поддержкой 3D и рядом вспомогательных, но весьма полезных функций. Отметим, что используемый способ формирования стереоскопического изображения имеет свои недостатки, в частности ограниченные углы обзора и уменьшенное в два раза разрешение по вертикали, но по уровню комфорта он превосходит альтернативный способ с затворными очками. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, в том числе и в динамичные игры.

Достоинства:

  • Формирование стереоскопического изображения по технологии чересстрочной круговой поляризации
  • Хорошее качество цветопередачи
  • Есть режим с оптимальным разгоном матрицы
  • Минимальная задержка вывода
  • Три видеовхода
  • Отличное качество выхода на наушники
  • Отключаемая подсветка индикатора
  • Русифицированное меню

Недостатки:

  • Заметная неравномерность черного поля
