ЖК-монитор LG D2342P


Как мы уже писали, компания LG, по всей видимости, в своих устройствах с поддержкой стереоскопического режима отображения (мониторы, телевизоры и проекторы) сделала основную ставку на использование поляризации для разделения ракурсов. При этом в случае телевизоров и мониторов используется чересстрочная поляризация. Основными недостатками такого способа являются небольшие, но все же видимые перекрестные помехи, снижение разрешения по вертикали в два раза, видимая чересстрочная структура картинки и увеличение перекрестных помех при отклонении вверх или вниз от перпендикуляра к экрану. Но и плюсы, в сравнении с затворным способом, очень весомые — меньшее напряжение для глаз, сохранение стереоскопического эффекта даже при относительно быстрых движениях, а также легкие и дешевые очки, без какой-либо электроники и без источников питания.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыTN со светодиодной подсветкой
Диагональ58,4 см (23 дюйма)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,265 мм
Яркость250 кд/м²
100 кд/м² в стереорежиме
Контрастностьдинамическая 5 000 000:1
Углы обзора170° (гор.) и 160° (верт.) до контраста 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для DVI-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаОтсутствует
Особенности
  • Вывод стереоскопического изображения методом чересстрочной поляризации
  • Регулировка подставки: наклон 5° вперед и 15° назад
  • 75×75 мм площадка VESA для настенного монтажа
  • Разъем для замка Кенсингтона
Размеры (Ш×В×Г) 546×407×179 мм с подставкой,
546×342×57 мм без подставки
Масса3,5 кг с подставкой,
3,2 кг без подставки
Потребляемая мощность39 Вт типично,
не более 0,5 Вт в режиме ожидания,
не более 0,5 Вт в выключенном состоянии
Комплект поставки
  • Монитор
  • Основание подставки
  • Стойка подставки
  • Кабель питания (евровилка)
  • Видеокабель VGA
  • Видеокабель DVI-D на DVI-D
  • Комплект очков (салфетка, очки с дужками, очки-накладка)
  • Краткое руководство пользователя
  • CD-ROM с драйвером и руководством пользователя
  • Краткое руководство пользователя по ПО TriDef
  • CD-ROM с ПО TriDef и примерами стереоскопических видеофайлов
  • Гарантийный талон
Ссылка на сайт производителяwww.lg.com/ru/
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

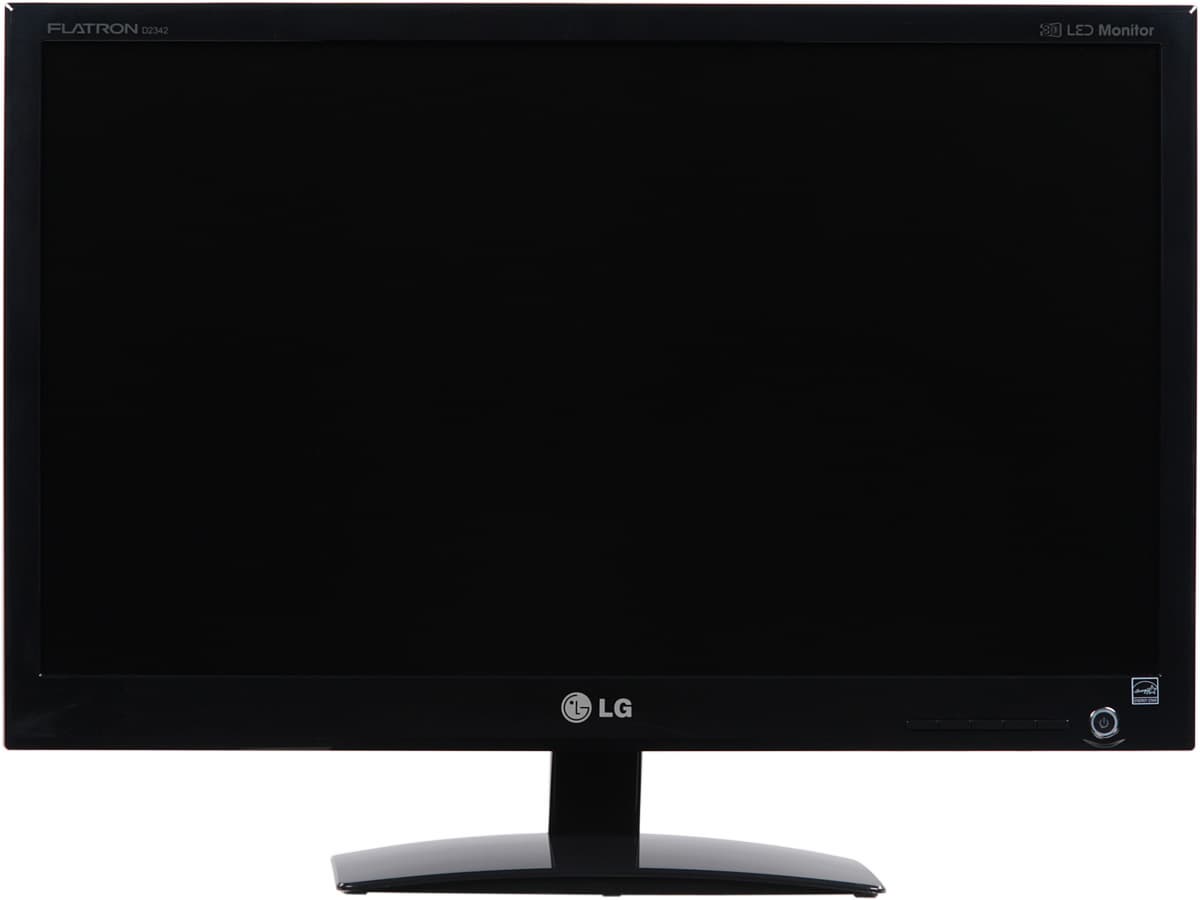

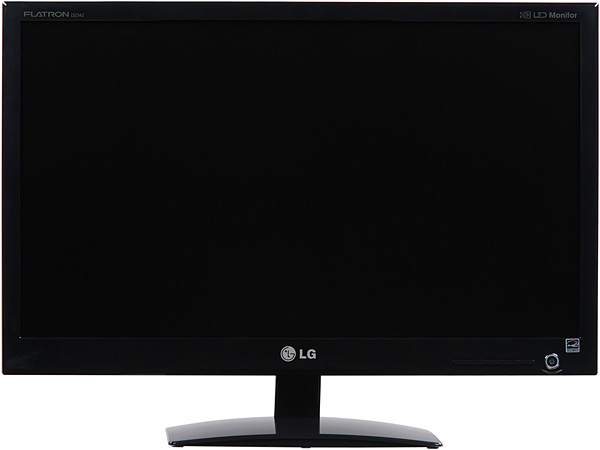

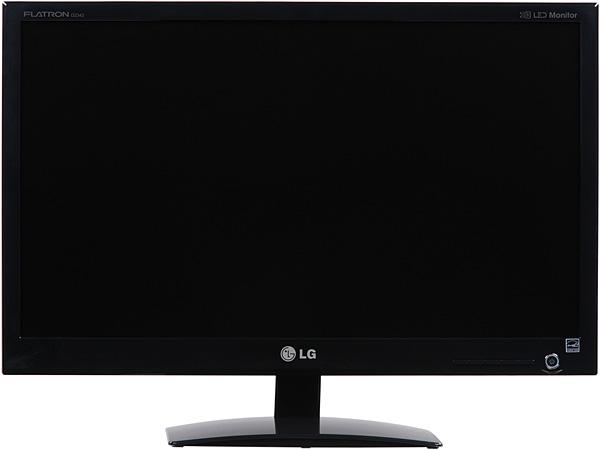

ЖК-монитор LG D2342P, вид спереди

Корпус блока экрана, стойка и основание подставки изготовлены из черного пластика. Задняя панель имеет матовую поверхность, поверхность фронтальной рамки и подставки — зеркально гладкая, маркая и не очень устойчивая к появлению царапин. Матрица экрана черная, полуматовая. В нижнем правом углу рамки находятся пять кнопок управления и кнопка питания, которая подсвечивается индикатором состояния.

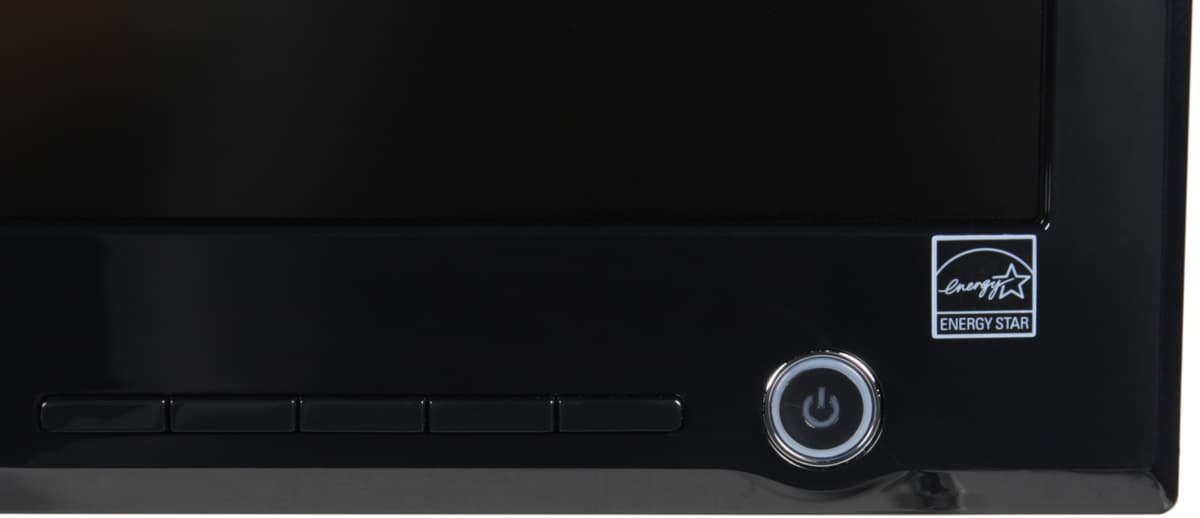

ЖК-монитор LG D2342P, контрольная панель

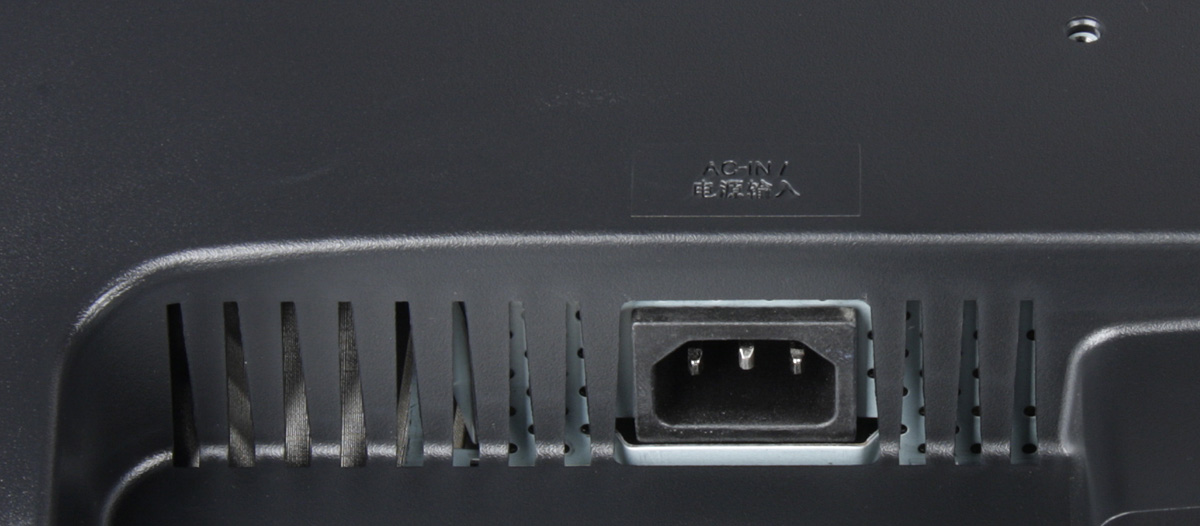

Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз.

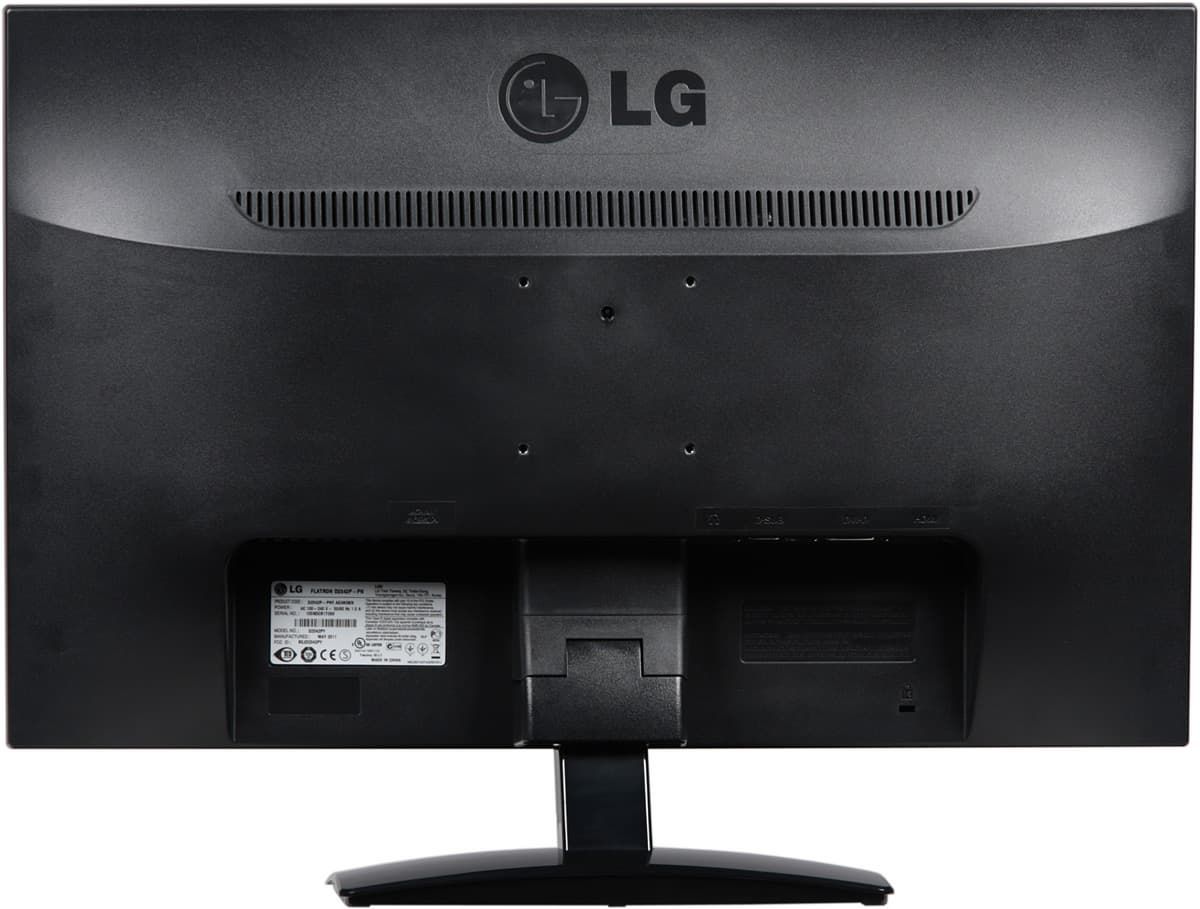

ЖК-монитор LG D2342P, вид сзади

В этой же нише присутствует разъем для замка Кенсингтона. Основание подставки снизу усилено стальной площадкой и ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Основание к стойке прикручивается металлическим винтом с пазом под плоскую отвертку, которую может заменить монета. Шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.

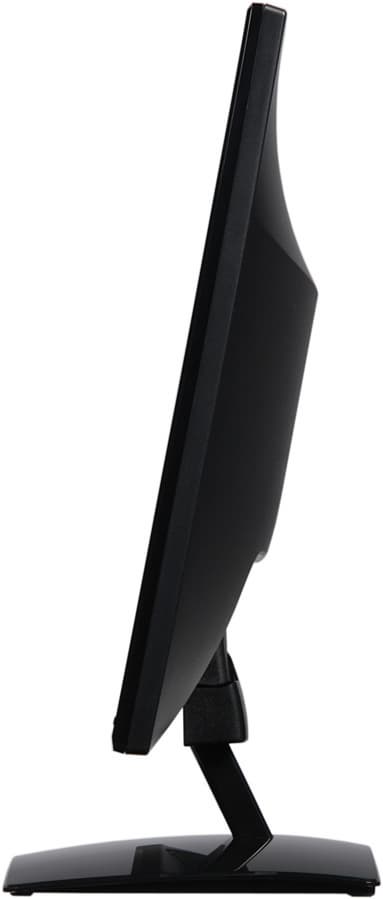

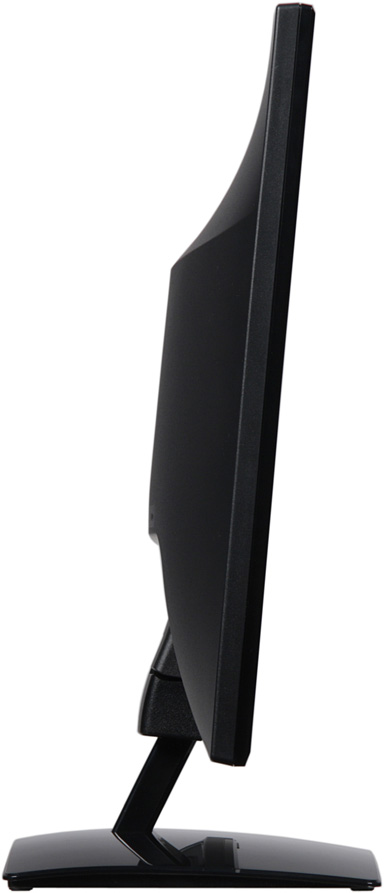

ЖК-монитор LG D2342P, вид сбоку    ЖК-монитор LG D2342P, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 75 на 75 мм).

Коммутация

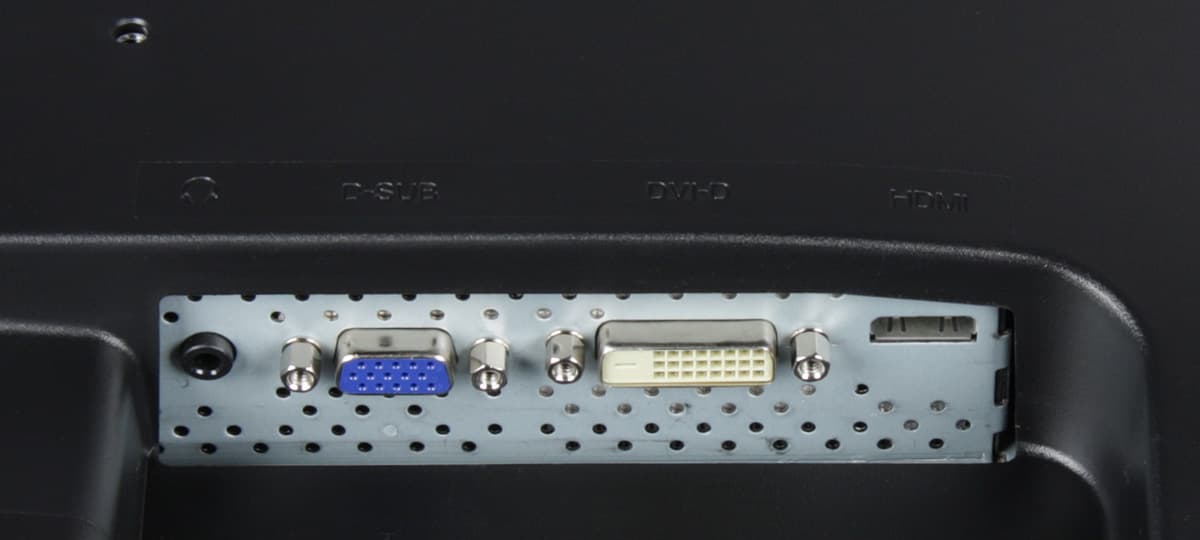

ЖК-монитор LG D2342P, разъемы

ЖК-монитор LG D2342P, разъемы

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Если сигнал с текущего входа пропадает (или кабель отсоединяют), то монитор автоматически пытается переключиться на другой, а, не находя сигнала, монитор переходит в ждущий режим. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. При подключении по HDMI в меню можно принудительно указать яркостный диапазон.

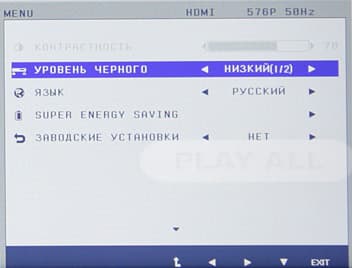

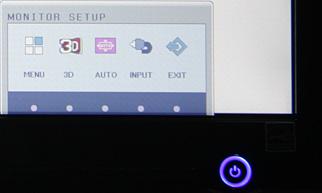

ЖК-монитор LG D2342P, меню установок

Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно. Громкость регулируется в меню.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим, в режиме ожидания медленно мигает и не горит, если монитор выключен. При первом нажатии на одну из кнопок на экран выводится короткое меню (нерусифицированное).

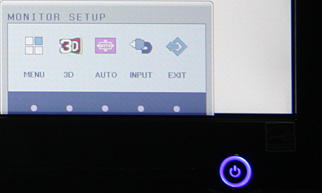

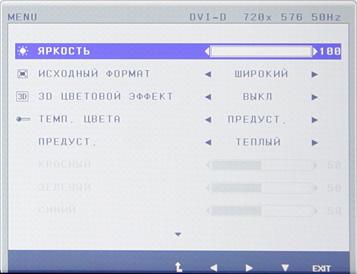

ЖК-монитор LG D2342P, меню установок

Выбрав одну из пиктограмм в этом меню, пользователь попадает в следующее меню или сразу запускает один из двух процессов — запуск автоматической подстройки под параметры VGA-сигнала (или вывод ползунка регулировки громкости) и переключение входов, — или выходит из меню. Навигация по меню относительно удобная, отчасти благодаря тому, что в нижней части меню точно над кнопками располагаются подсказки по их функциям. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода надписей в меню на русский язык хорошее. К сожалению, монитор нам достался в виде предпродажного экземпляра, поэтому русскоязычной документации не было ни в напечатанном виде, ни в виде файлов. На CD-ROM из комплекта мы обнаружили инсталлятор ПО TriDef и примеры стереоскопических видеофайлов. С сайта компании мы смогли скачать драйвер монитора в виде комплекта из файлов *.CAT, *.ICM и *.INF и только английскую версию руководства в виде PDF-файла.


Присутствуют стандартные настройки КОНТРАСТНОСТЬ и ЯРКОСТЬ. Цветовая температура устанавливается или выбором одного из трех предустановленных профилей или ручной регулировкой интенсивности трех цветов. Специально для использования в стереоскопическом режиме предназначен профиль цветокоррекции 3D ЦВЕТОВОЙ ЭФФЕКТ.

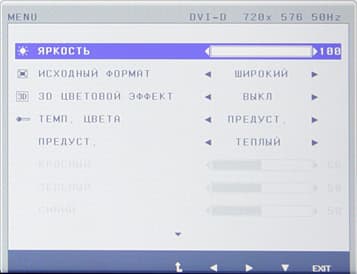

ЖК-монитор LG D2342P, меню установок

Режимов геометрической трансформации всего два: ШИРОКИЙ — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и ОБЫЧНЫЙ — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции картинки 4:3 будут немного искажаться. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Только при VGA-подключении есть небольшой завал в светах, в случае цифрового подключения различаются все оттенки. Как при VGA, так и при DVI- и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор не воспринимает чересстрочные сигналы 576i и 480i. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p монитор поддерживает. 1080p при 24 кадр/с не поддерживается. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется. При подключении по DVI (с помощью кабеля переходника с HDMI на DVI) поддерживаются режимы 576p, 480p, 720p и 1080p.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). Заметим, что настройку КОНТРАСТНОСТЬ мы установили в 65, так как при превышении этого значения гамма-кривая имела небольшой перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор LG D2342P, гамма-кривые

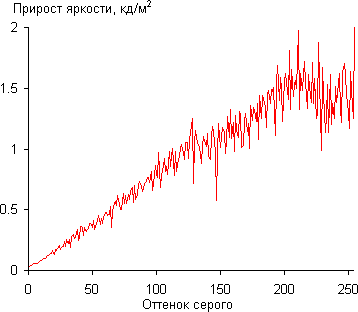

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

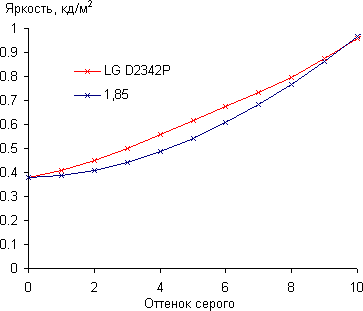

ЖК-монитор LG D2342P, гамма-кривые

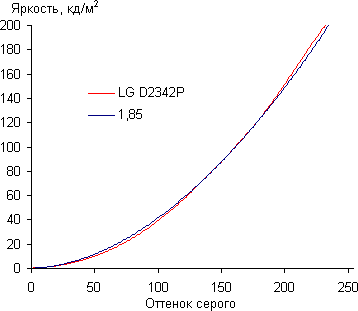

Аппроксимация полученной гамма-кривой дала показатель 1,85, что меньше стандартного значения 2,2, при этом аппроксимирующая степенная функция немного отклоняется от реальной гамма-кривой:

ЖК-монитор LG D2342P, гамма-кривые

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват очень близок к sRGB:

ЖК-монитор LG D2342P, цветовой охват

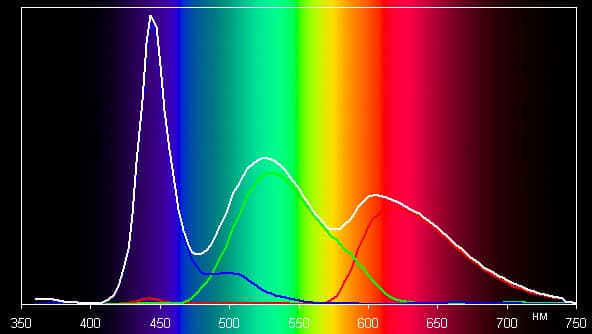

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов). Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка.

ЖК-монитор LG D2342P, спектр

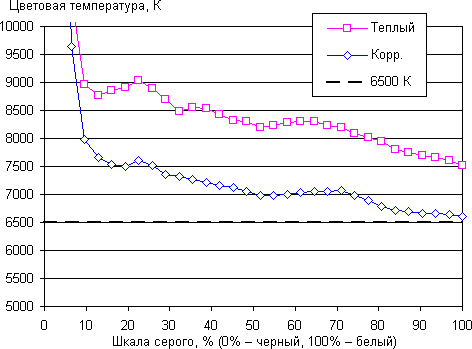

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля профиля ТЕПЛЫЙ и после ручной коррекции усиления трех основных цветов. Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.

ЖК-монитор LG D2342P, цветовая температура

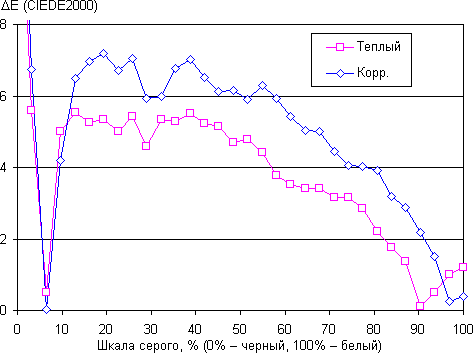

ЖК-монитор LG D2342P, дельта E

Ручная коррекция приблизила точку белого к стандартным 6500 К, но на остальной части шкалы серого отклонение оттенков от спектра абсолютно черного тела сохранилось. Видимо, для точной отстройки цветов придется использовать возможности видеокарты.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,39 кд/м² −8,7 10,8
Яркость белого поля 250 кд/м² −11,2 10,3
Контрастность 643:1 −10,1 15,4

Аппаратные измерения показали хорошую равномерность яркости белого и черного полей и контрастности. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

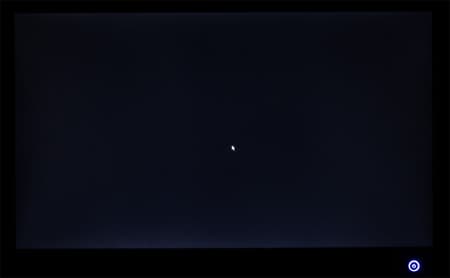

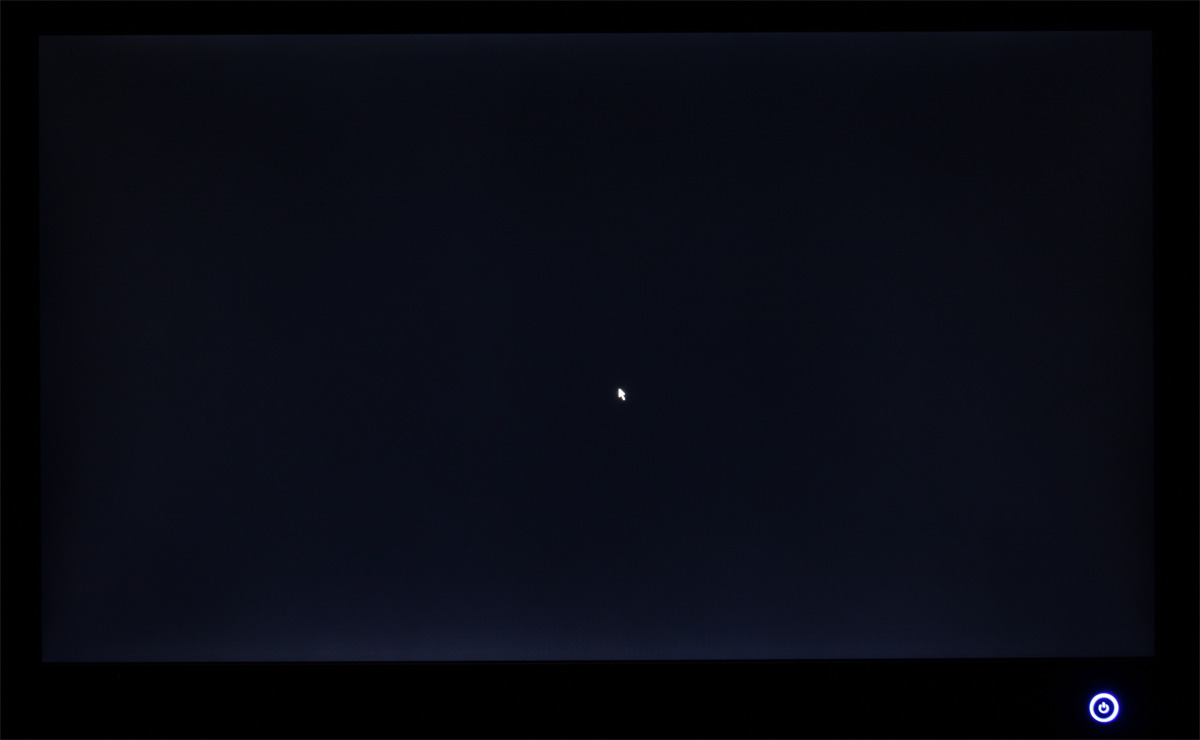

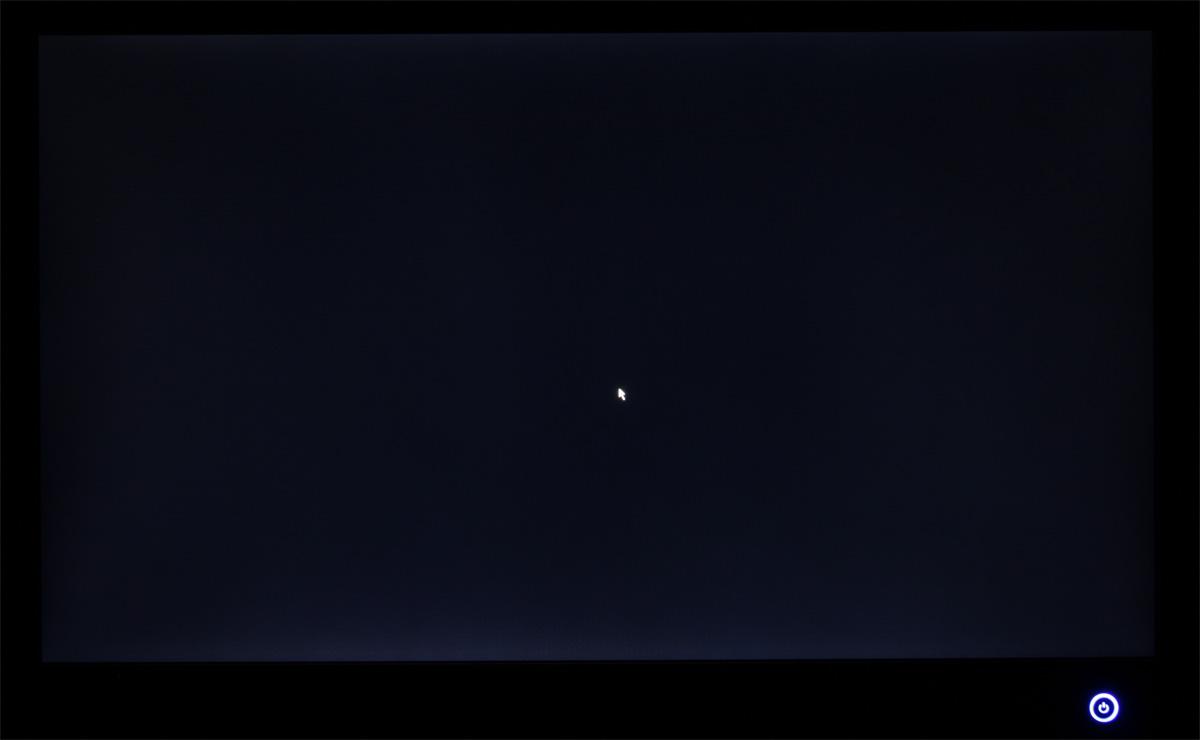

ЖК-монитор LG D2342P, засветка черного поля

В центре экрана находится курсор мыши, предотвращающий гашение подсветки. Видно, что присутствует незначительная засветка по нижнему краю, тогда как на большей части площади равномерность черного поля сохраняется.

В мониторе есть неотключаемая функция динамической подстройки яркости подсветки, которая работает только в случае черного поля во весь экран, поэтому практической пользы она не имеет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки ЯРКОСТЬ Яркость, кд/м² Потребление электроэнергии, Вт
100 254 36,5
50 180 29,1
0 107 21,5

В режиме ожидания монитор потребляет 0,6 Вт, в выключенном состоянии — 0,4 Вт.

При уменьшении параметра ЯРКОСТЬ меняется только яркость подсветки, т.е. яркость монитора меняется без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций). Нижний предел относительно высокий, поэтому при использовании монитора в полной темноте, возможно, придется дополнительно понижать яркость настройкой КОНТРАСТНОСТЬ. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

При КОНТРАСТНОСТЬ = 70 (максимальное значение, при котором еще различимы все оттенки в светах) время отклика при переходе черный-белый-черный равно 7,6 мс (6,0 мс вкл. + 1,6 мс выкл.). Переходы между полутонами происходят в среднем за 27,2 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика от серого к серому.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,2 мс при VGA-подключении, 7,0 мс при DVI-подключении и 12,1 мс при HDMI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор LG D2342P, углы обзора в вертикальной плоскости ЖК-монитор LG D2342P, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор LG D2342P, углы обзора по диагонали ЖК-монитор LG D2342P, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор LG D2342P, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −29/29
Горизонтальное −42/42
Диагональное −35/40

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов ±82° опускается ниже значения 10:1 при отклонении вниз на 68° и на 81° по горизонтали. В целом, углы обзора этого монитора типичны для современной матрицы TN.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор LG D2342P, Сдвиг цветаЖК-монитор LG D2342P, Сдвиг цвета

ЖК-монитор LG D2342P, Сдвиг цвета ЖК-монитор LG D2342P, Сдвиг цвета

ЖК-монитор LG D2342P, Сдвиг цвета

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что чистые красный и зеленый цвета меняются несильно, а синий и светлые оттенки претерпевают значительные отклонения. Впрочем, ничего другого от матрицы типа TN и не ожидалось.

Тестирование в стереоскопическом режиме

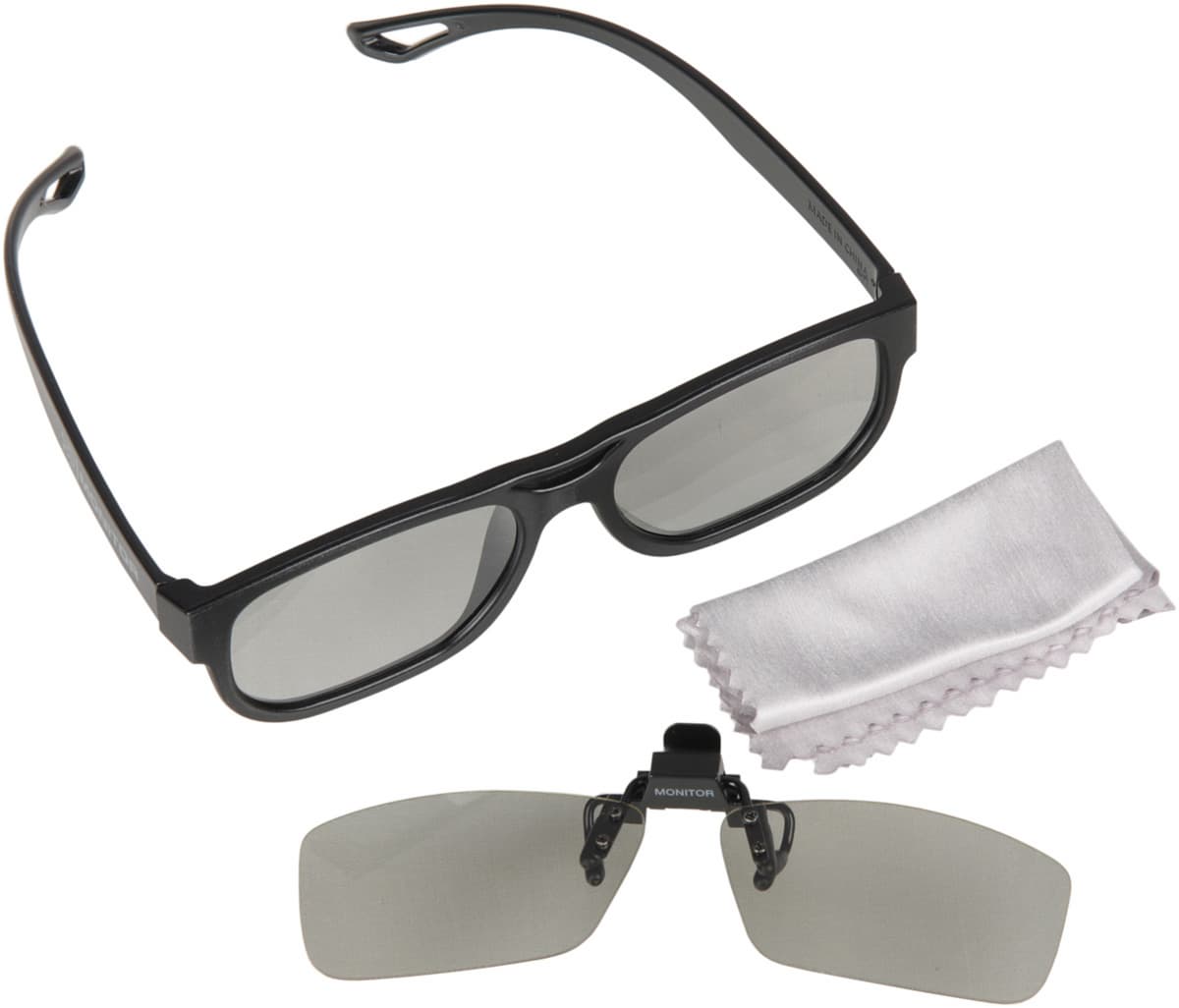

Для просмотра в стереоскопическом режиме нужны пассивные очки. К монитору прилагается картонная коробочка с двумя парами очков (с дужками и накладные) и салфеткой.

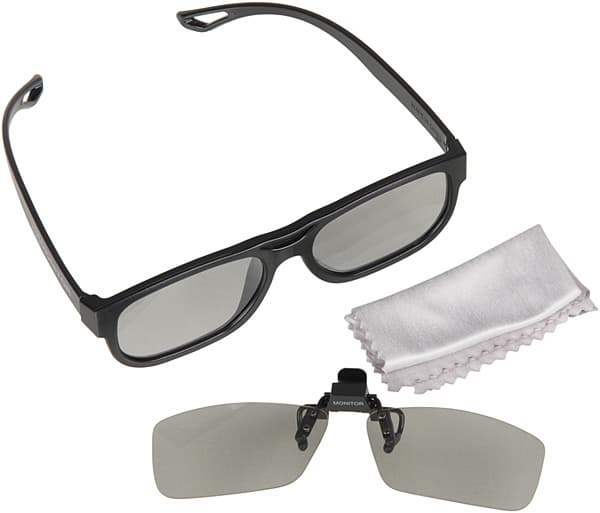

ЖК-монитор LG D2342P, 3D-очки

Очки легкие, носить их совсем не утомительно, они имеют хорошую обзорность. Для вывода стереоскопического изображения подойдет любая программа, умеющая выводить ракурсы в чересстрочном режиме. Для игр можно использовать драйвер TriDef (есть на CD из комплекта поставки). При подключении по HDMI монитор поддерживает еще три способа приема стереопары: упакованные кадры (Frame packing), когда передаются два полных кадра для обоих глаз (режимы 1080p при 24 кадр/с и 720p при 50/60 кадр/с), и два совмещенных формата — по горизонтали (в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половинках кадра). Режим Frame packing определяется автоматически, совмещенные и чересстрочный режимы можно принудительно выбрать в меню (только при HDMI-подключении).

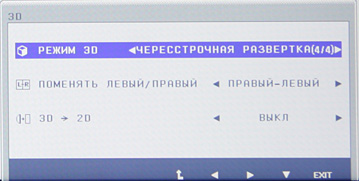

ЖК-монитор LG D2342P, меню установок

Есть возможность принудительно поменять ракурсы местами и включить вывод в режиме 2D. В описании монитора проскакивает, что есть режим автоматического преобразования обычной «плоской» картинки в стереоскопическую, но такой функции мы не обнаружили.

При просмотре через очки изображение имеет видимую чересстрочную структуру, но так как разрешение довольно высокое, то на качестве этот момент сказывается несильно. К положительным сторонам данного способа формирования стереоизображения относится то, что яркость при просмотре через очки падает всего на 62%.

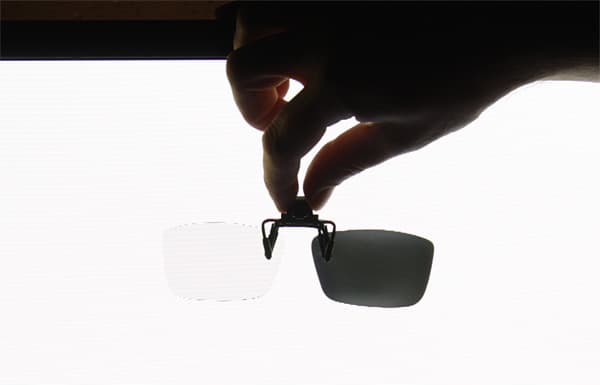

ЖК-монитор LG D2342P, 3D очки

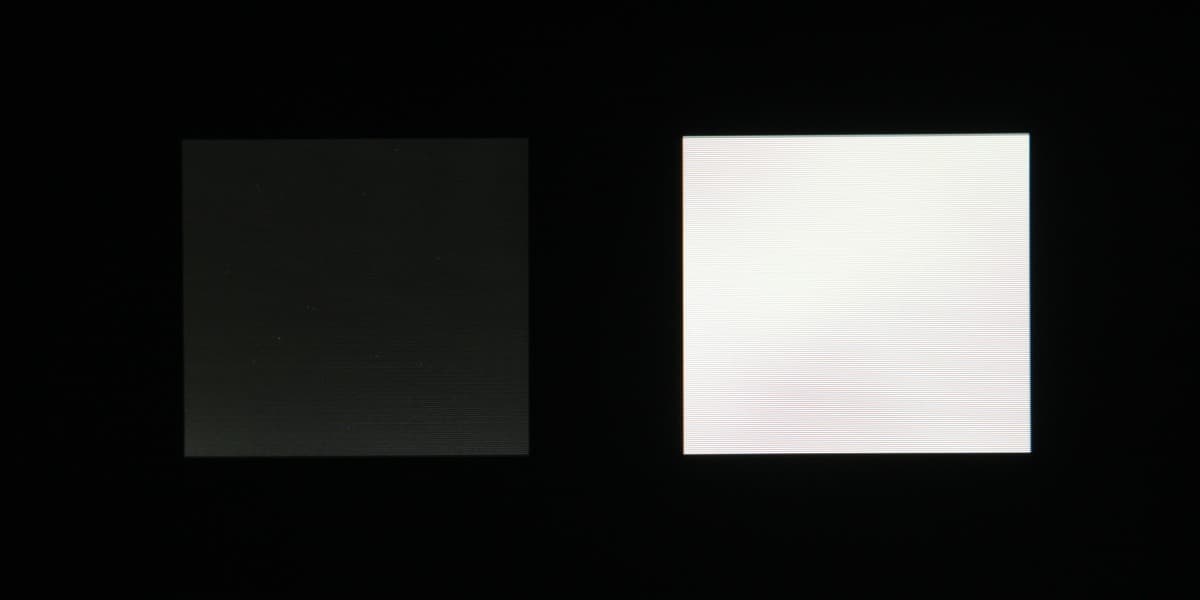

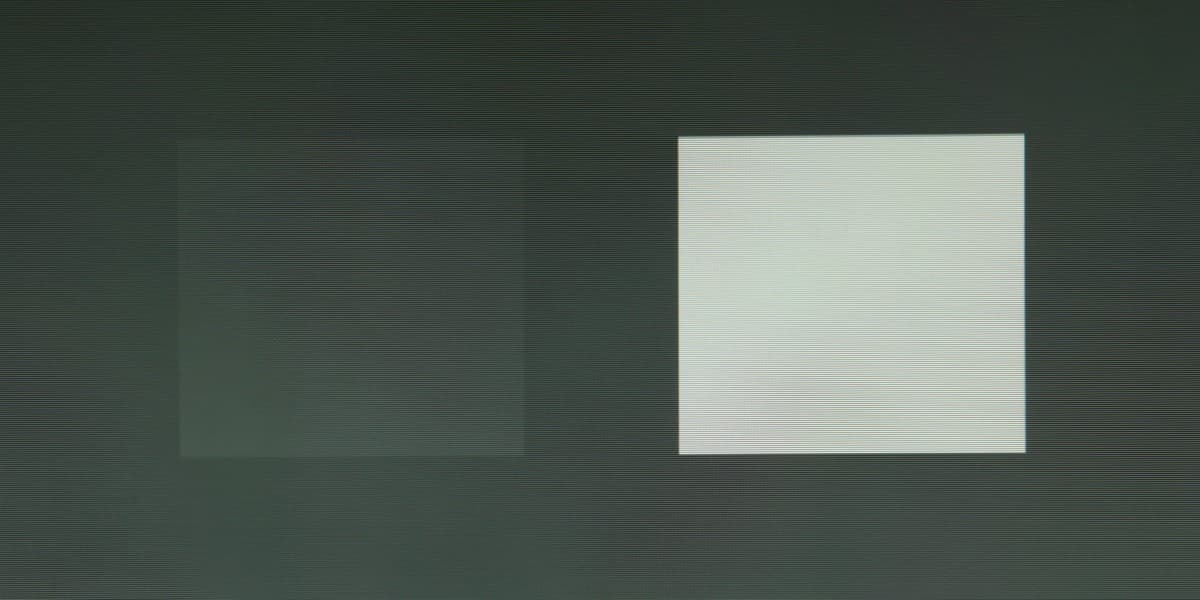

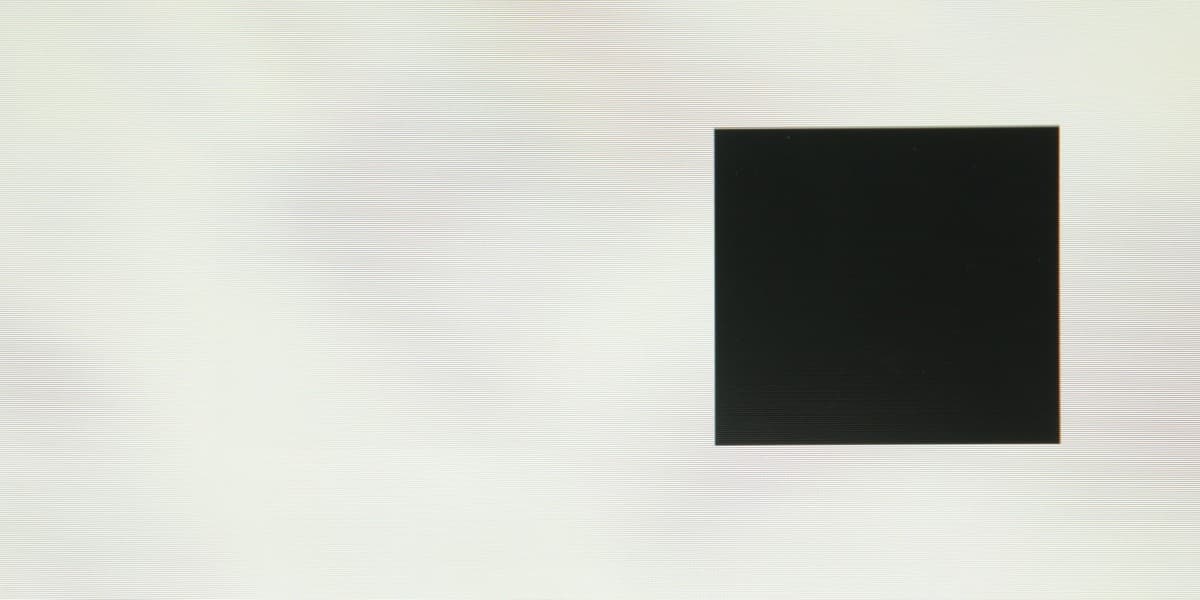

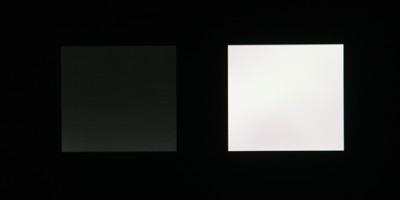

Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным квадратом на белом фоне, с белым квадратом на черном фоне и со светло-серым квадратом на темно-сером фоне. В стереопарах квадраты были смещены относительно друг друга, поэтому при просмотре через очки при 100% разделении можно было бы видеть только один квадрат. Фотографии ниже сделаны через очки, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным.

ЖК-монитор LG D2342P, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор LG D2342P, Тест на перекрестные помехи в стереоскопическом режиме

ЖК-монитор LG D2342P, Тест на перекрестные помехи в стереоскопическом режиме

Видно, что разделение черного на белом фоне близко к идеальному, в остальных двух случаях перекрестная помеха присутствует. В данном случае нет причин, по которым темные участки для одного глаза должны затемнять светлые для другого, так как ЖК-ячейки не переключаются, и нет падения яркости из-за ограниченной скорости их перехода из одного состояния в другое. Слабое повышение яркости черных квадратов вызвано небольшой засветкой черного поля от светлых строк для другого глаза. На фоне белого этот прирост практически незаметен, тогда как на черном фоне этот же по абсолютному значению прирост вызывает заметные перекрестные помехи. Точки, видимые на черных квадратах, — это локальные дефекты или пыль (не снаружи, а где-то внутри матрицы), из-за которых эффективность поляризации нарушается. Кроме того, поляризация и, следовательно, разделение для глаз нарушаются при небольшом отклонении от перпендикуляра к экрану в вертикальном направлении. При удалении от экрана угол, в котором сохраняется разделение ракурсов, сужается. В итоге, для уменьшения перекрестных помех нужно сидеть относительно близко к экрану (в руководстве указана дистанция 50-90 см), так чтобы глаза располагались напротив центра экрана и взгляд был направлен перпендикулярно плоскости экрана.

В качестве субъективного теста мы отсмотрели подборку стереоскопических фотографий, а также ряд фрагментов фильмов с дисков Blu-ray 3D. Если соблюдать указанные выше условия, то положительные впечатления гарантированы — разделение ракурсов хорошее, картинка стабильная, стереоэффект сохраняется даже для относительно быстрых движений и после затворных очков удивляет практически полное отсутствие напряжения в глазах.

Выводы

Как обычный монитор LG D2342P представляет собой типичное устройство отображения на TN-матрице, с минимумом настроек и дополнительных функций, на подставке простой конструкции. Однако поддержка стереоскопического режима отображения выделяет этот монитор из массы ему подобных — LG D2342P предоставляет возможность с комфортом смотреть стереофотографии и стереофильмы, а также играть в игры с видимым третьим измерением.

Достоинства:

  • Формирование стереоскопического изображения по технологии чересстрочной круговой поляризации
  • В комплекте две пары очков и ПО TriDef
  • Три видеовхода
  • Отличное качество звука в наушниках
  • Русифицированное меню

Недостатки:

  • Значимых нет
