TV- и FM-тюнер Compro VideoMate Vista M1F

461
461

Бюджетная модель сезона 2010—2011



«Если твоя скромность не бросается в глаза, как люди ее заметят?»
Михаил Генин

Несмотря на уверенную поступь технического прогресса, обещающего молочные реки цифрового вещания и кисельные берега высоких разрешений, аналоговое телевидение в ближайшие несколько лет не собирается сдавать своих позиций на территории РФ, а экономные пользователи составляют значительную часть целевой аудитории компьютерных TV-тюнеров. Не так давно мы познакомились с актуальным бюджетным решением AVerMedia, героем сегодняшней статьи станет конкурент от тайваньской компании Compro Technology — VideoMate Vista M1F.

909
909

Напомним, что индекс «Vista» в названии означает комплектацию тюнера совместимым с Windows Media Center пультом ДУ, а буква «F» в системе маркировки компании намекает на поддержку FM-радио.

Комплект поставки

Ярко-оранжевая цветовая гамма пришла в оформление коробок продукции Compro Technology несколько лет назад. К сожалению, упаковка нашего экземпляра силами курьерской службы приняла совершенно неподходящий для фотосессии вид, поэтому ограничимся предоставленным сотрудниками компании изображением.

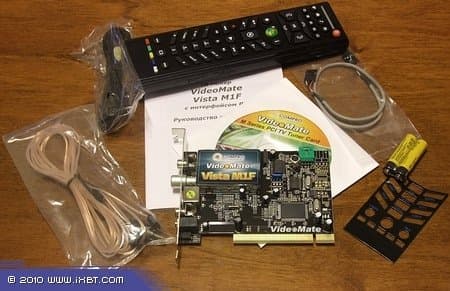

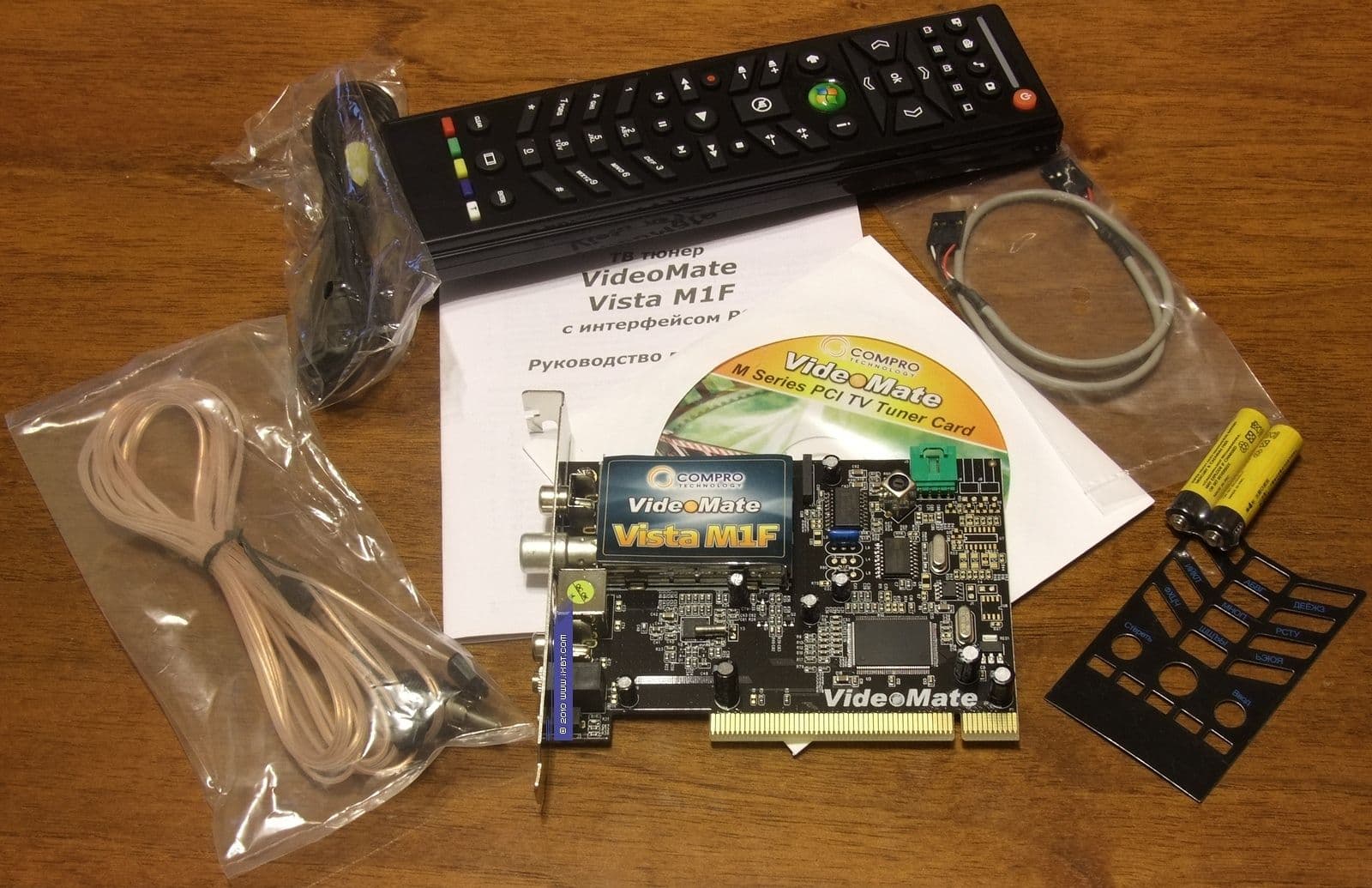

В коробке находятся:

  • тюнер;
  • пульт ДУ с дополнительной наклейкой, содержащей русские символы;
  • ИК-датчик пульта ДУ;
  • дипольная FM-антенна;
  • кабель для подключения к дополнительному разъёму звуковой карты;
  • CD с драйверами и программным обеспечением;
  • руководство пользователя (на русском языке).

Дополнительного ПО, привычного по другим тюнерам компании, на этот раз обнаружено не было. То ли сказывается бюджетное позиционирование, то ли производитель пересмотрел свою позицию в отношении подобных бонусов.

Конструкция и спецификации

Чёрный цвет текстолита является характерной особенностью PCI- и PCI-E-тюнеров компании, в остальном VideoMate Vista M1F представляет собой классический тюнер начала XXI века с плотным монтажом элементов, электролитическими конденсаторами в ассортименте и несколько архаичным по нынешним временам ВЧ-блоком классического дизайна.

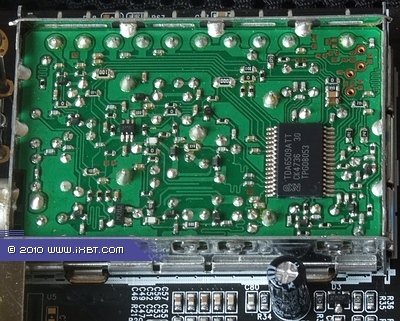

Впрочем, ничего зазорного в этом нет, «баночным» приёмникам последнего десятилетия, в отличие от полупроводниковых, не приходилось продираться к достаточной эффективности несколько поколений. В нашем случае используется знакомый по автономным тюнерам Compro TVF85P4-AF-XG производства Young Mountain Electronics Co., Ltd., также известной нашим читателям по бренду Shenzhen Tenas Electronic Co., Ltd. ВЧ-блок работает в паре с VIF-PLL-демодулятором TDA9801T компании NXP (бывшее полупроводникового подразделения Philips Electronics, в феврале 2010 года приобретено Trident Microsystems, Inc.).

9-битный декодер NXP SAA7134HL без преувеличения можно назвать легендарным: несмотря на преклонный по меркам индустрии возраст, эта микросхема до сих пор успешно конкурирует с пришедшими ей на смену декодерами новых серий.

FM-радио реализовано при помощи отдельной микросхемы-радиоприёмника NXP TEA5767, такой подход встречается далеко не в первый раз в продукции Compro Technology.

Микропроцессор с маркировкой EM78P152SNJ отвечает за работу с пультом ДУ.

Из достойных внимания особенностей дизайна осталось упомянуть интегральный стабилизатор LD1117A в правом нижнем углу платы и разведённые посадочные места под фирменную систему непосредственного управления питанием компьютера «Compro Power Up Scheduling».

Спецификации VideoMate Vista M1F

  • поддержка эфирного и кабельного телевидения;
  • поддержка PAL/SECAM/NTSC;
  • поддержка декодирования стереозвука в форматах EIAJ, NICAM и A2/Dual-FM;
  • FM-стерео;
  • индивидуальная настройка яркости, оттенка, насыщенности, контраста и чёткости для каждого канала;
  • поддержка сторонних кодеков при записи;
  • настройка расположения каналов в списке;
  • режим отложенного просмотра «Timeshift»;
  • многоканальный предварительный просмотр;
  • вывод изображения на рабочий стол;
  • режим «Картинка-в-картинке/Картинка-вне-картинки» (Picture-In-Picture, PIP);
  • захват кадров;
  • разделение на файлы заданного размера при записи;
  • планировщик записи;
  • интеграция с планировщиком Windows Media Center;
  • поддержка энергосберегающих режимов S3/S4;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4×2048 DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 580
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • HDD 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880 Вт)
  • Операционные системы Windows XP Professional (SP3) Rus и Windows 7 Ultimate x64 Rus

Список эфирных каналов при тестировании

НазваниеКаналЧастотаУровень сигналаСтандарт
СТС149,75 МГц79,5 дБ (мкВ)SECAM D/K
Первый377,25 МГц82,3 дБ (мкВ)SECAM D/K
RenTV6175,75 МГц68,0 дБ (мкВ)SECAM D/K
Скат ТНТ7183,25 МГц85,4 дБ (мкВ)SECAM D/K
РТР9199,25 МГц87,2 дБ (мкВ)SECAM D/K
Домашний11215,25 МГц56,5 дБ (мкВ)SECAM D/K
НТВ21471,25 МГц59,5 дБ (мкВ)SECAM D/K
5 канал23487,25 МГц62,5 дБ (мкВ)SECAM D/K
Культура25503,25 МГц76,7 дБ (мкВ)SECAM D/K
ДТВ27519,25 МГц66,2 дБ (мкВ)SECAM D/K
МузТВ35583,25 МГц63,2 дБ (мкВ)SECAM D/K
ТВ337599,25 МГц62,2 дБ (мкВ)SECAM D/K
ТВЦ47679,25 МГц59,2 дБ (мкВ)SECAM D/K
Спорт50703,25 МГц63,0 дБ (мкВ)SECAM D/K

Настройка

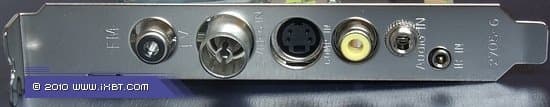

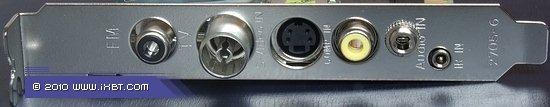

Телевизионная антенна подключается к стандартному разъёму IEC. Для подключения FM-антенны используется разъём RCA (Female). Внешние источники видеосигнала ожидаемо для полноразмерной платы коммутируются при помощи стандартных композитного (RCA) и S-Video разъёмов, звуковой вход представлен разъёмом mini-jack 3,5 мм.

На плате имеется дополнительный аудиовыход (соединительный кабель входит в комплект поставки), однако по умолчанию звук передаётся посредством интерфейса.

Тестирование

При тестировании использовались драйвер версии 1.3.9.0, программы ComproDTV версии 4.5.7.65 и ComproFM версии 2.2.0.5.

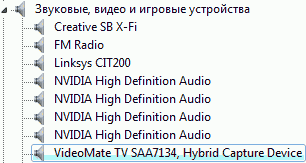

После установки в разделе Sound, video and game controllers диспетчера устройств появляется VideoMate TV SAA7134, Hybrid Capture Device.

В системный трей помещаются иконки планировщика и резидентной программы для работы с пультом ДУ.

С момента нашей последней встречи со штатным ПО от Compro Technology версию 4 сменила версия 4.5, результатом чего стало очередное изменение пользовательского интерфейса.

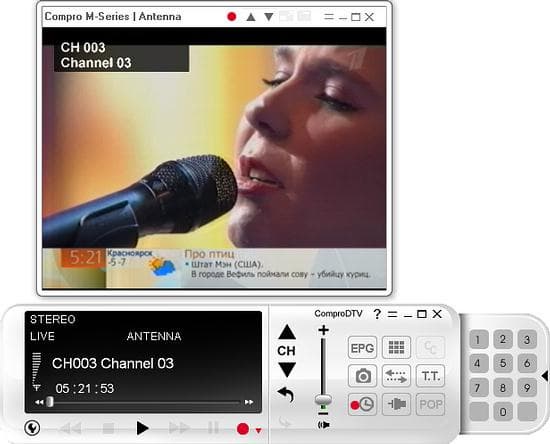

Панель сменила цвет с чёрного на белый, увеличилась в размерах и вернула себе традиционные кнопки.

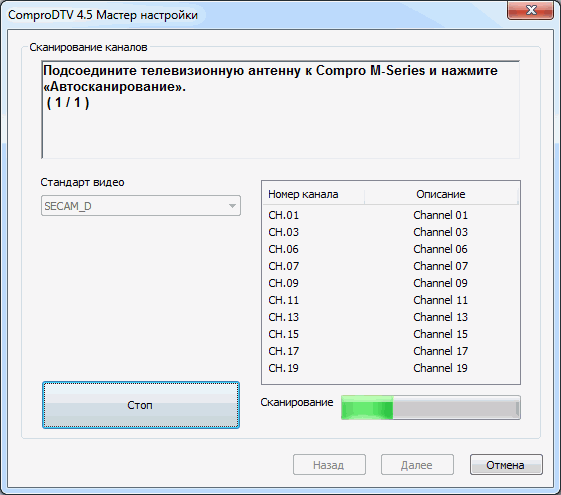

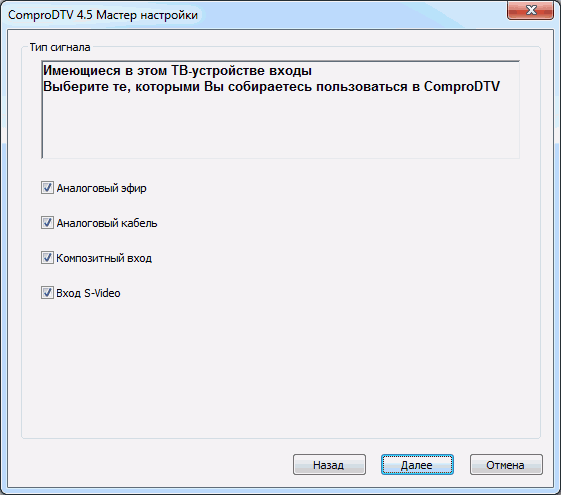

Появился мастер настроек, позволяющий при первом запуске выбрать регион, используемые входы (эфирный и кабельный диапазон, как ни странно, отделены друг от друга, впрочем, это традиционно для идеологии программистов Compro, до сих пор считающих поиск по списку частот никому не нужной безделицей), произвести автоматический поиск, а также указать соотношение сторон монитора и пути для сохранения видео и захваченных кадров (настраиваются отдельно).

Разбухли и окна настроек, что с учётом размещения в них той же, что и раньше, информации (за вычетом разве что текстовых пояснений в окне настройки каналов), перекочевавшей без изменения размеров шрифта, выглядит странным решением.

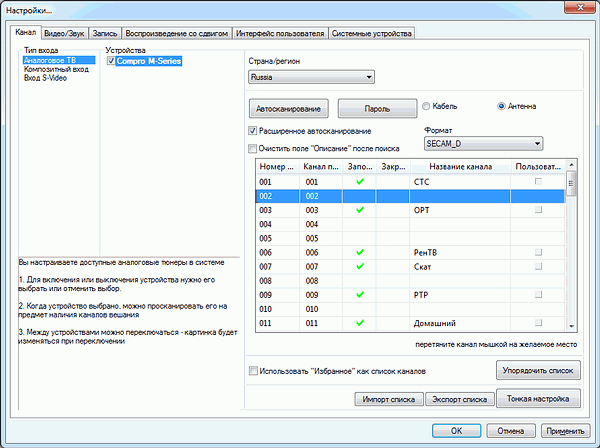

Поиск каналов избавился (надолго ли?) от зловещей шутки программистов Compro — отсутствия в таблице российских каналов частоты 199,25 МГц, соответствующей девятому эфирному каналу.

Увы, чекбокс расширенного автосканирования, теоретически отвечающий за поиск по частоте, по-прежнему хранит свою тайну, выдавая при его включении сюрреалистический список частот, не имеющий ничего общего со списком реально существующих каналов.

Сортировку каналов при помощи перетаскивания их с зажатой левой кнопкой мыши облегчает кнопка упорядочивания списка, возможны импорт и экспорт каналов в файл.

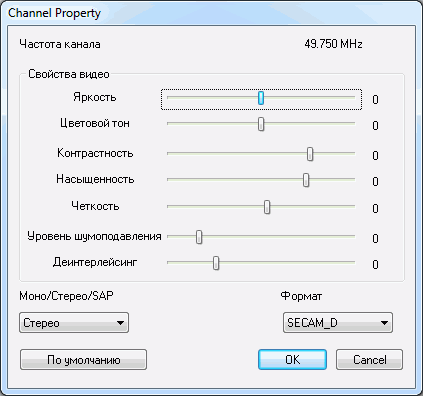

Список индивидуальных настроек (кнопка в столбце справа от названий каналов) для каждого канала включает в себя яркость, цветовой тон, контраст, насыщенность, чёткость, стандарт цветности, формат звука, шумоподавление (программное) и деинтерлейсинг. Большой с виду диапазон индивидуальной настройки деинтерлейсинга является фикцией, заметными можно назвать только отличия между работающим деинтерлейсингом при любой позиции ползунка и его полным отключением.

В наличии несколько фиксированных пользовательских списков избранных каналов.

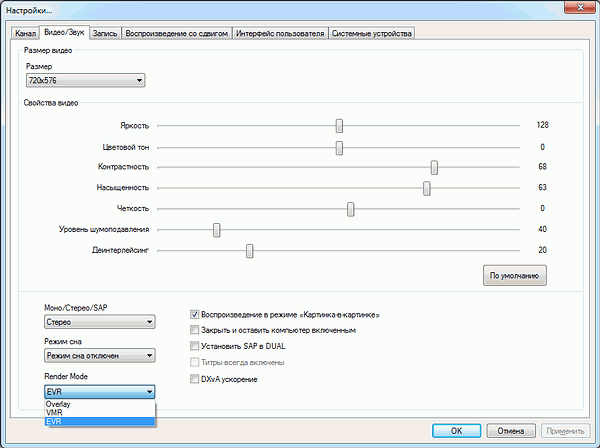

Общие настройки изображения и звука, относительно которых изменяются индивидуальные, находятся в разделе «Видео/Звук». Здесь же можно найти включение/отключение режима воспроизведения видеофайлов в отдельном окне, выбор видеорендерера (оверлейная поверхность, VMR, EVR в Vista/Windows 7, неактивен при включении DXvA ускорения) и таймер сна (до двух часов с интервалом 30 минут).

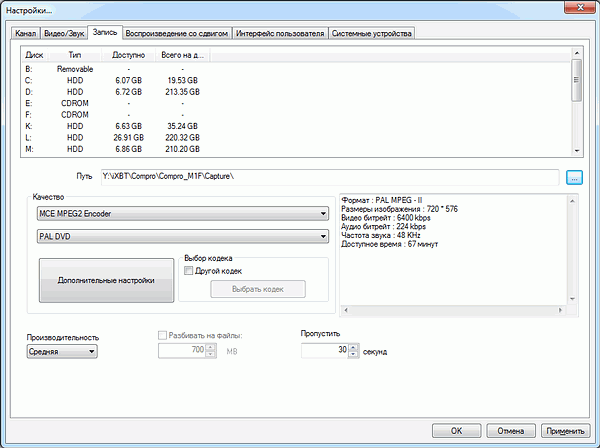

При записи в MPEG2 (используется MCE MPEG2 Encoder) доступны четыре предустановленных профиля (PAL DVD, PAL PC MPEG2, PAL VCD и PAL 1/4 DVD).

Профили отличаются разрешениями, в пределах каждого возможна ручная настройка видео- и аудиобитрейта, частоты кадров и частоты дискретизации звука, переключение постоянный/переменный битрейт и возможность записи чересстрочного видео. Сюда же почему-то попала установка блокировки канала при записи.

Поддерживается запись со сторонними кодеками, установленными в системе, при этом доступны дополнительные настройки, однако совместимость, мягко говоря, оставляет желать лучшего, фактически ограничивая пользователя кодеком DivX.

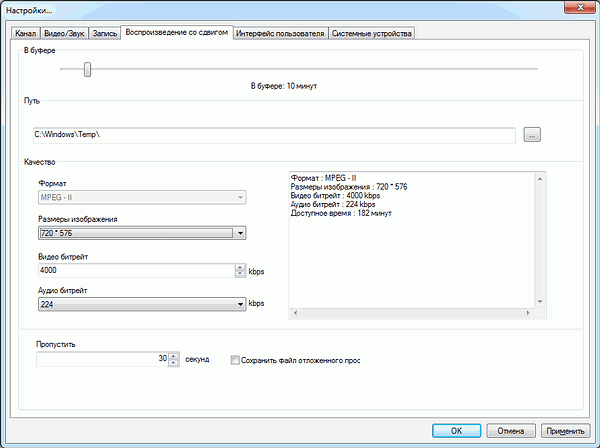

Настройки параметров отложенного просмотра (Timeshift, воспроизведение со сдвигом) допускают выбор разрешения, аудио- и видеобитрейта, максимального времени буфера, исходя из доступного места на жёстком диске, интервала пропуска при перемотке и сохранения буферного файла.

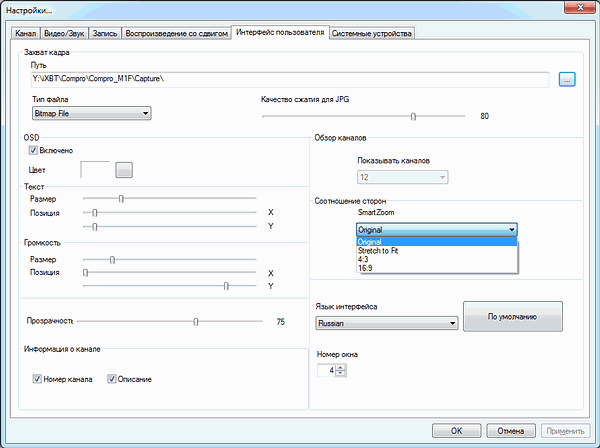

В разделе настроек пользовательского интерфейса можно изменить размер, цвет, прозрачность и расположение экранного меню, выбрать формат захвата кадров (BMP и JPEG) и соотношение сторон. Эволюция ПО по принципу «шаг вперёд, два назад» привела к исчезновению настроек масштабирования (справедливости ради следует отметить, что краевые артефакты во время просмотра не видны) и информации о количестве каналов в матрице предварительного многоканального просмотра.

В разделе «Системные устройства » можно выбрать устройство вывода звука.

Дополнительные возможности

При наличии в системе ещё одного тюнера производства Compro поддерживается полноценный режим «картинка-в-картинке». При этом в одном из окон возможен не только просмотр, но и запись/режим отложенного просмотра.

В режиме вывода видеоизображения на поверхность рабочего стола (требует включения оверлейной поверхности в настройках) в системное контекстное меню добавляется соответствующий пункт, что позволяет обойтись без панели управления, значка в системном трее и т. д. Реализована и совместная работа с многоканальным просмотром, при которой один поток выводится на рабочий стол, а остальные отображаются в оконном режиме.

При многоканальном предварительном просмотре матрица имеет центральное окно бо́льшего размера, дублирующее просматриваемый канал.

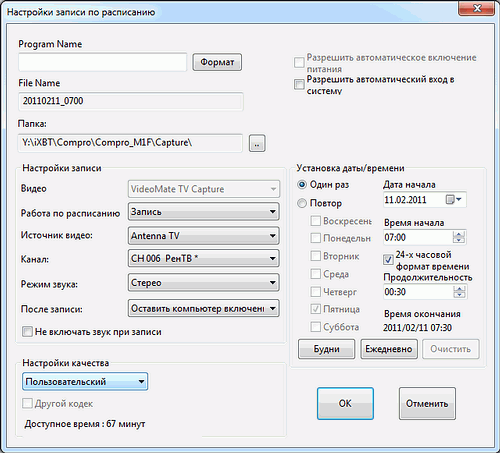

Планировщик записи позволяет выключить компьютер или перевести его в энергосберегающий режим по завершению задания. Возможна запись с отключенным звуком.

Качество

Тюнер продемонстрировал хорошее качество приёма, споткнувшись только на неспособности отделить шестой эфирный канал (175,75 МГц) от седьмого (183,25 МГц), результатом чего стало совмещение изображений на шестом канале. Но с учётом того, что подобная особенность в тестовых условиях была присуща, в частности, ВЧ-блокам NXP серии Mk5, считать это недостатком, пожалуй, не будем. Снижение чёткости вследствие используемого метода деинтерлейсинга можно немного компенсировать настройкой соответствующего параметра.

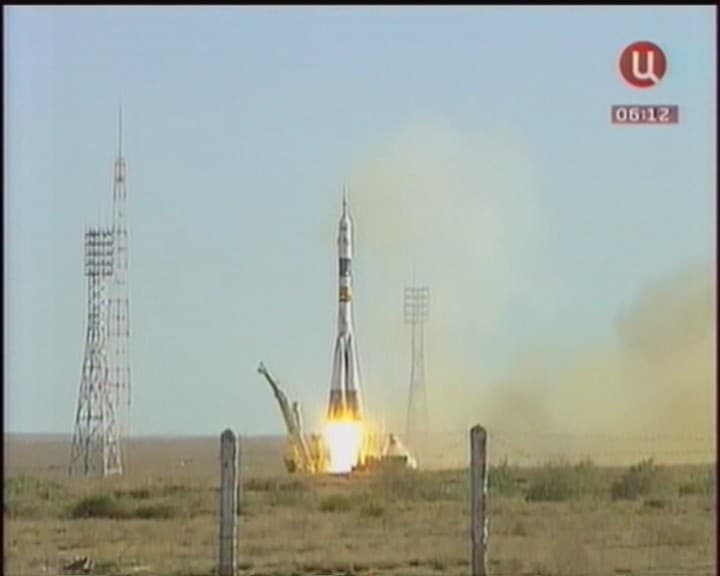

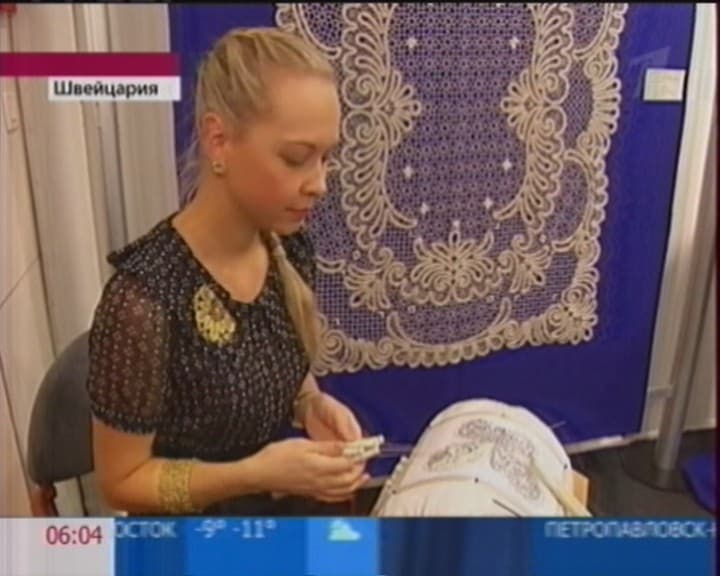

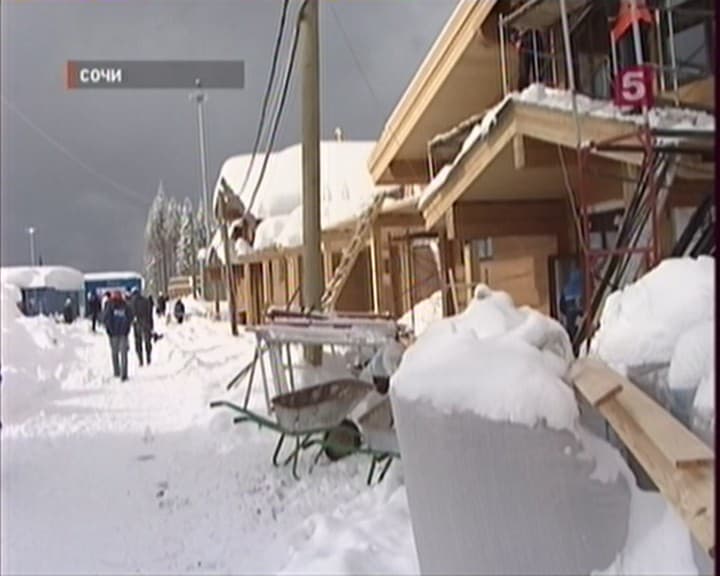

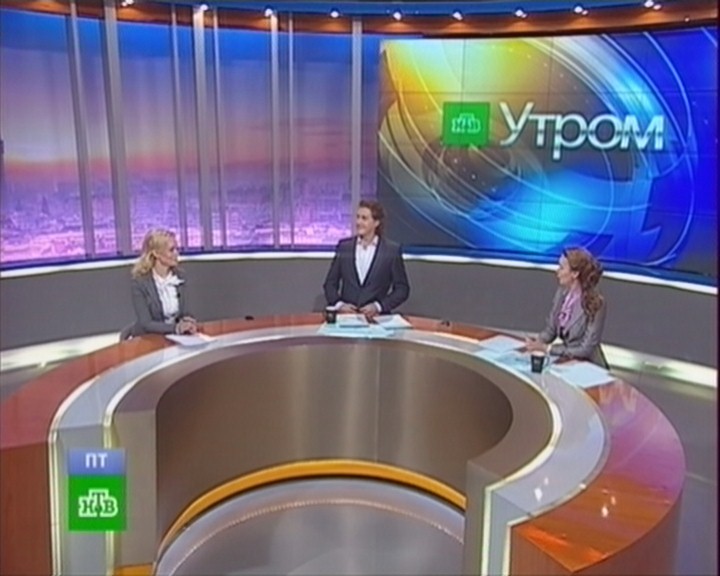

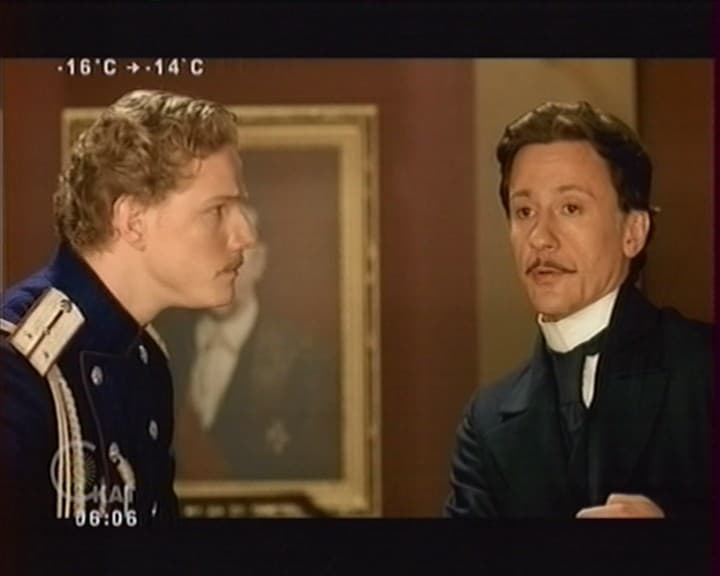

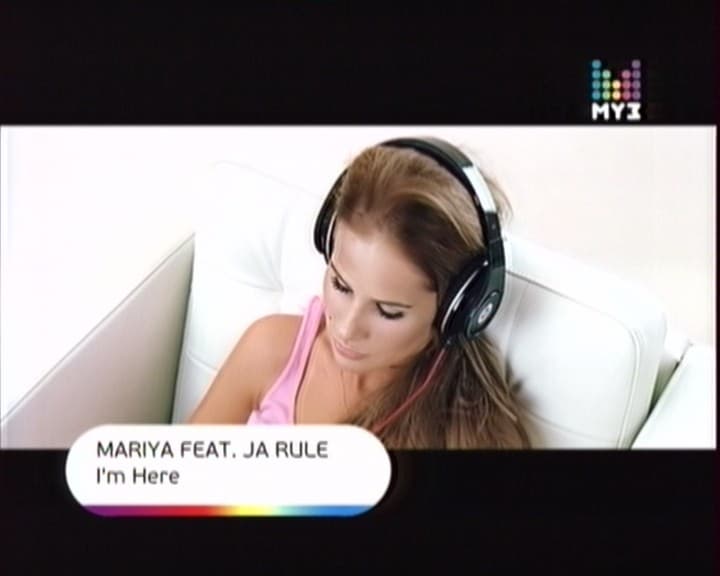

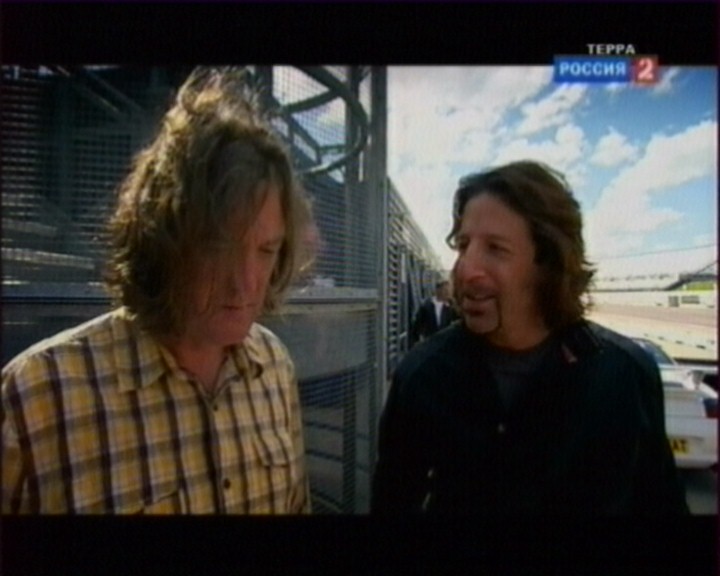

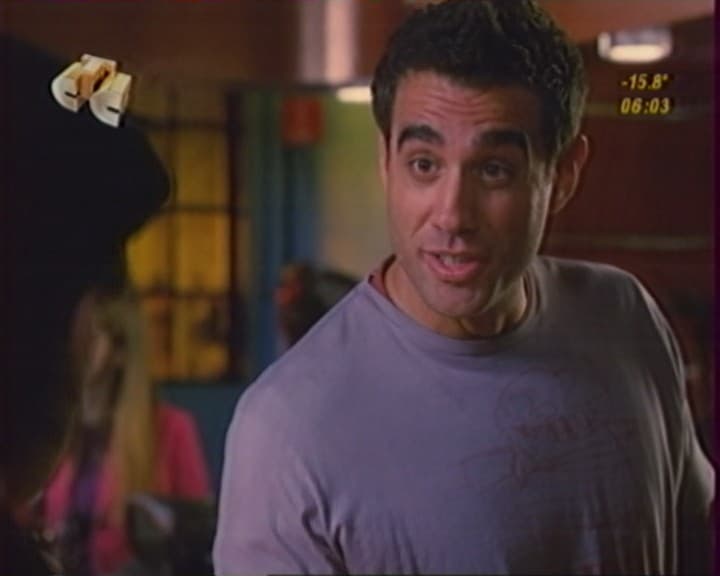

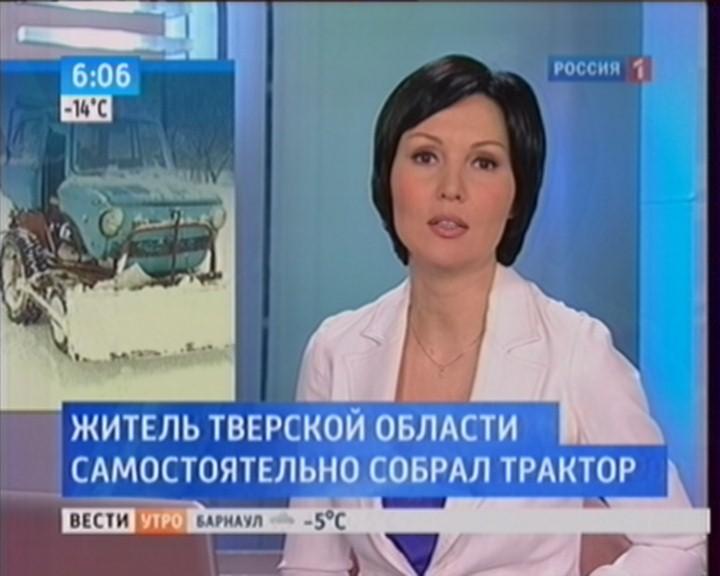

VideoMate Vista M1F обеспечивает хорошее качество изображения, характерное для тюнеров на базе PCI-декодеров Philips/NXP SAA713x.


Увеличенные изображения открываются по щелчку на месте

Проблем с работой воспроизведения со сдвигом на звуковых картах Creative в процессе тестирования замечено не было, также не наблюдалась рассинхронизация изображения и звука (напомним о выводе звука посредством кабеля как о дополнительной страховке).

Качество звука находится на хорошем уровне.

Присущее декодерам производства NXP автоматическое определение стандарта цветности облегчает использование тюнера в мультимедийных оболочках, таких как Windows Media Center, лишённых возможности ручной настройки.

FM-тюнер

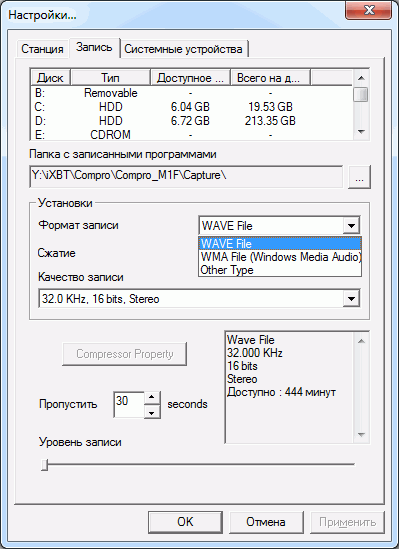

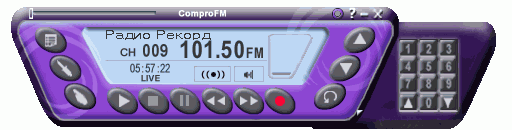

Для работы в FM-режиме используется отдельная программа. Во время запуска TV-приложения при работе Compro FM 2 и наоборот работающая программа закрывается автоматически.

В последних версиях увеличился шрифт в названиях радиостанций, появились переключение каналов при помощи колеса мыши и возможность сворачивания приложения в иконку (требуется предварительное сворачивание в панель задач).

Несмотря на неоднократно наблюдавшееся у тюнеров, оснащённых TEA5767, очень хорошее качество приёма FM-радиостанций, по этому параметру VideoMate Vista M1F можно отнести в лучшем случае к крепким середнякам. Результат автоматического поиска оказался откровенно печальным по причине огромного количества лишних каналов (чекбокс тонкой настройки никакого влияния не оказал), но возможность ручного ввода частот исправила положение.

К достоинствам TEA5767 можно отнести хорошее качество звука (скачать тестовый фрагмент, 460 КБ, MP3, 192 Кбит/с, 32 кГц).

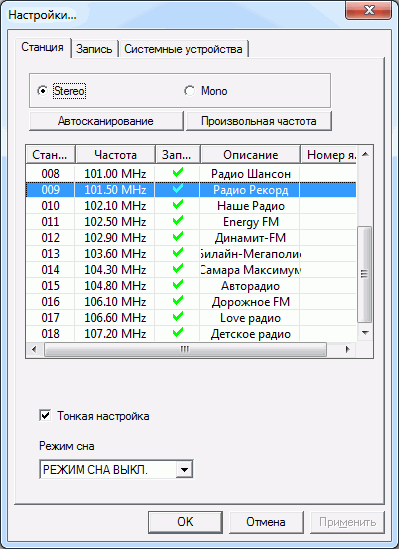

Напомним, что за настройки станций отвечает файл fmchlist.bin, расположенный по адресу Документы пользователяVideoMateComproFM.

Из-за отсутствия встроенного программного MP3-декодера в последних версиях Windows под Windows 7 доступны только WAV и WMA.

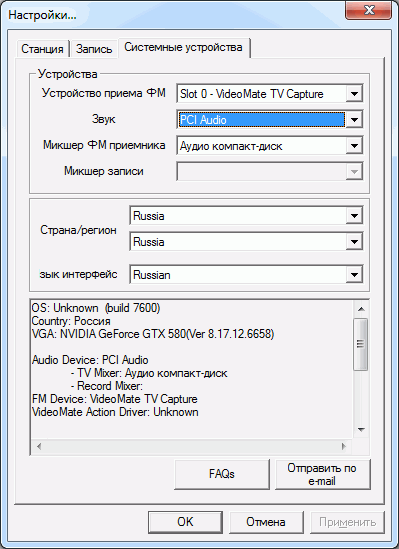

Передача звука по шине требует выбора PCI Audio в качестве звукового устройства.

Пульт ДУ

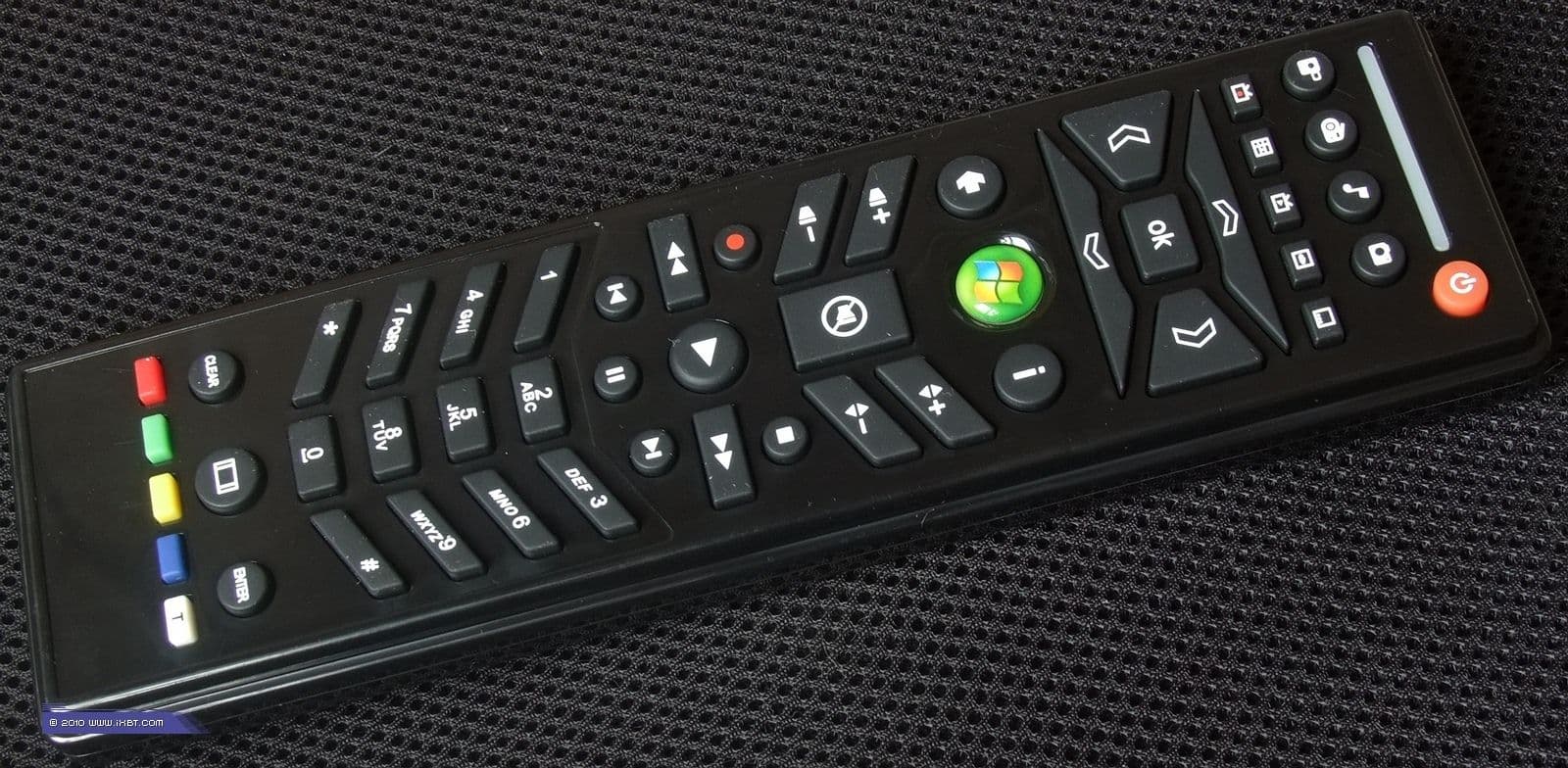

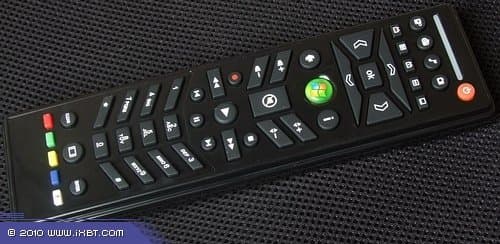

VideoMate Vista M1F комплектуется уже знакомым нам многофункциональным пультом, поддерживающим мультимедийные интерфейсы Windows Vista и Windows 7. Несмотря на внушительные габариты, пульт работает от двух батареек типоразмера ААА. Внешний ИК-приёмник не используется, датчик пульта подключается непосредственно к тюнеру. Эмуляция HID-режима (Human Interface Device) позволяет использовать пульт для управления сторонними программами. Возможно сохранение нескольких пользовательских конфигураций.

Перед использованием советуем внимательно ознакомиться с описанием кнопок в руководстве, знание особенностей вызова штатных приложений для работы с тюнером или отключения компьютера поможет сэкономить время и нервы.

Выводы

Плюсы

  • хорошее качество приёма;
  • хорошее качество изображения и звука;
  • поддержка всех используемых видео- и аудиостандартов;
  • автоматическое определение стандарта цветности;
  • индивидуальные настройки видео- и аудиопараметров для каждого канала;
  • режим отложенного просмотра Timeshift;
  • многоканальный предварительный просмотр;
  • воспроизведение видео поверх рабочего стола;
  • возможность отключения/перехода в спящий режим после окончания записи;
  • пульт ДУ, совместимый с Windows Media Center;
  • эмуляция HID-режима при работе с пультом ДУ;
  • поддержка Windows Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Минусы

  • проблемы с работой поиска по частоте;
  • небольшое количество поддерживаемых сторонних кодеков.

В отличие от AVerMedia, активно использующей в новых бюджетных моделях современную аппаратную базу, упрощающую конструкцию с сохранением пользовательских характеристик, Compro Technology предпочитает неспешную эволюцию. Интересно, что обе компании, по сути, приходят к одинаковым результатам, уравнивая аппаратные возможности, но соревнуясь в дополнительной функциональности. В частности, уступая в качестве ПО, VideoMate M1F отыгрывается в универсальности пульта ДУ и внешней презентабельности. Как это бывает в условиях относительно честной конкуренции, в итоге выигрывают и производители и потенциальные покупатели, выбирающие не между хорошим и плохим, а между несколькими хорошими вариантами.

Средняя текущая цена (количество предложений) Compro VideoMate M1F в московской рознице: Н/Д(0)

Выражаем благодарность компании Compro Technology
за предоставленный на тестирование тюнер.



1 марта 2011 Г.
