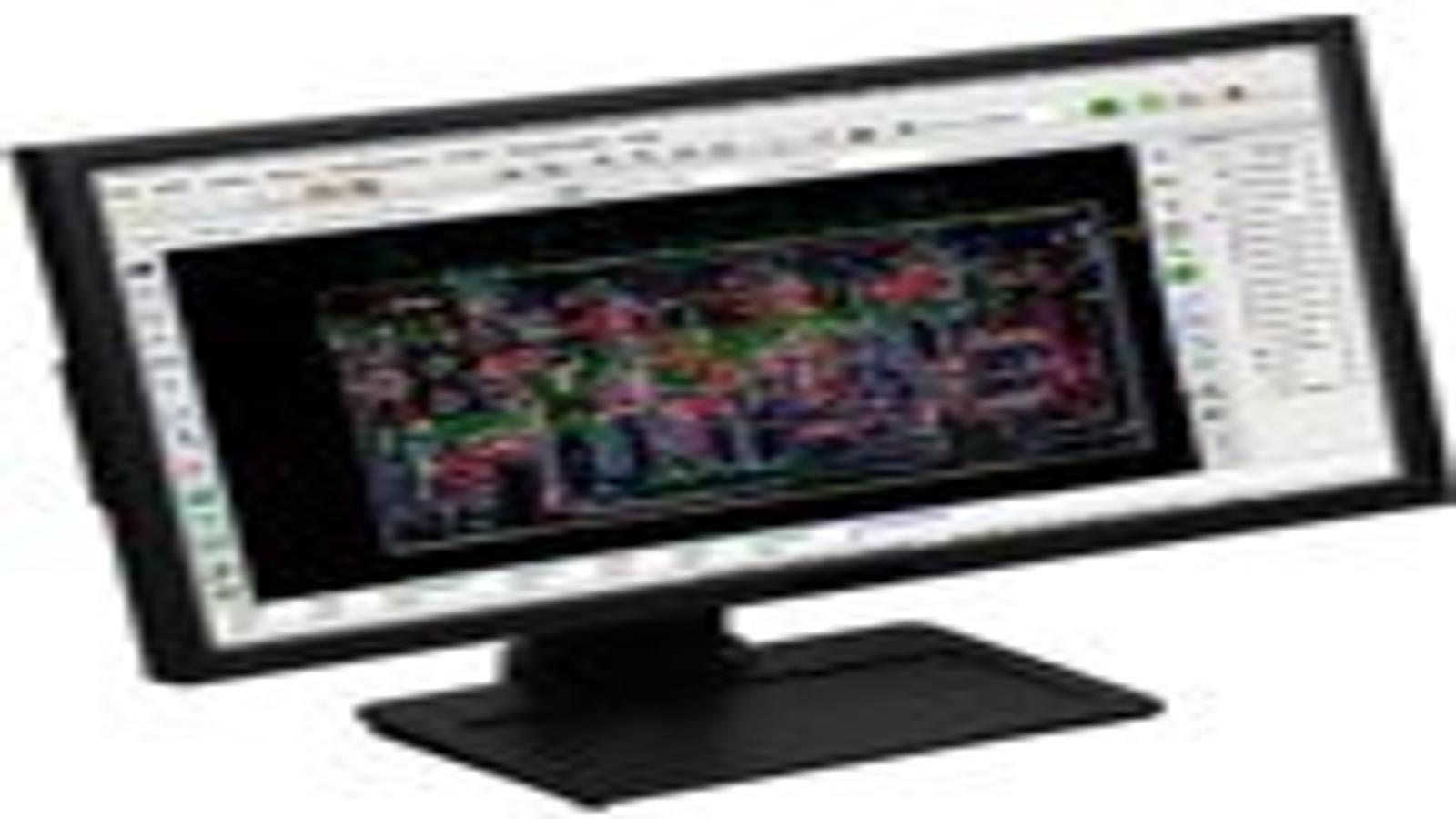

Компания BenQ позиционирует монитор BL2710PT в качестве устройства отображения, предназначенного для использования в системах CAD/CAM (от computer-aided design и computer-aided manufacturing, то есть в системах автоматизированного проектирования и технологической подготовки производства, соответственно). Предпосылок для этого как минимум две — это высокое разрешение WQHD (2560 на 1440 пикселей) и специальный режим, который, как утверждается, «предназначен для повышения эффективности работы и снижения утомляемости глаз».
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | AHVA (IPS) со светодиодной подсветкой |
| Диагональ | 27 дюймов |
| Отношение сторон | 16:9 |
| Разрешение | 2560×1440 пикселей |
| Шаг пикселей | 0,2331 мм |
| Яркость | 350 кд/м² |
| Контрастность | 1000:1 |
| Углы обзора | 178° (гор.) и 178° (верт.) до контраста > 10:1 |
| Время отклика | 12 мс / 4 мс от серого к серому — GTG |
| Количество отображаемых цветов | 1,07 млрд. |
| Интерфейсы |
|
| Совместимые видеосигналы | VGA — до 1920×1200 пикселей при 60 Гц, остальные — до 2560×1440 пикселей при 60 Гц: Отчет MonInfo для DisplayPort-подключения Отчет MonInfo для DVI-D-подключения Отчет MonInfo для HDMI-подключения Отчет MonInfo для VGA-подключения |
| Акустическая система | Встроенные громкоговорители, 3 Вт×2 |
| Особенности |
|
| Размеры (Ш×В×Г) | 639×397 (подъем до 525)×259 мм с подставкой |
| Масса | 8,2 кг |
| Потребляемая мощность | Нет данных |
| Напряжение питания | 90—264 В, 50/60 Гц |
| Комплект поставки* |
|
| Ссылка на сайт производителя | benq.ru |
| Средняя цена по данным Яндекс.Маркет | T-10494606 |
| Предложения по данным Яндекс.Маркет | L-10494606-10 |
Внешний вид

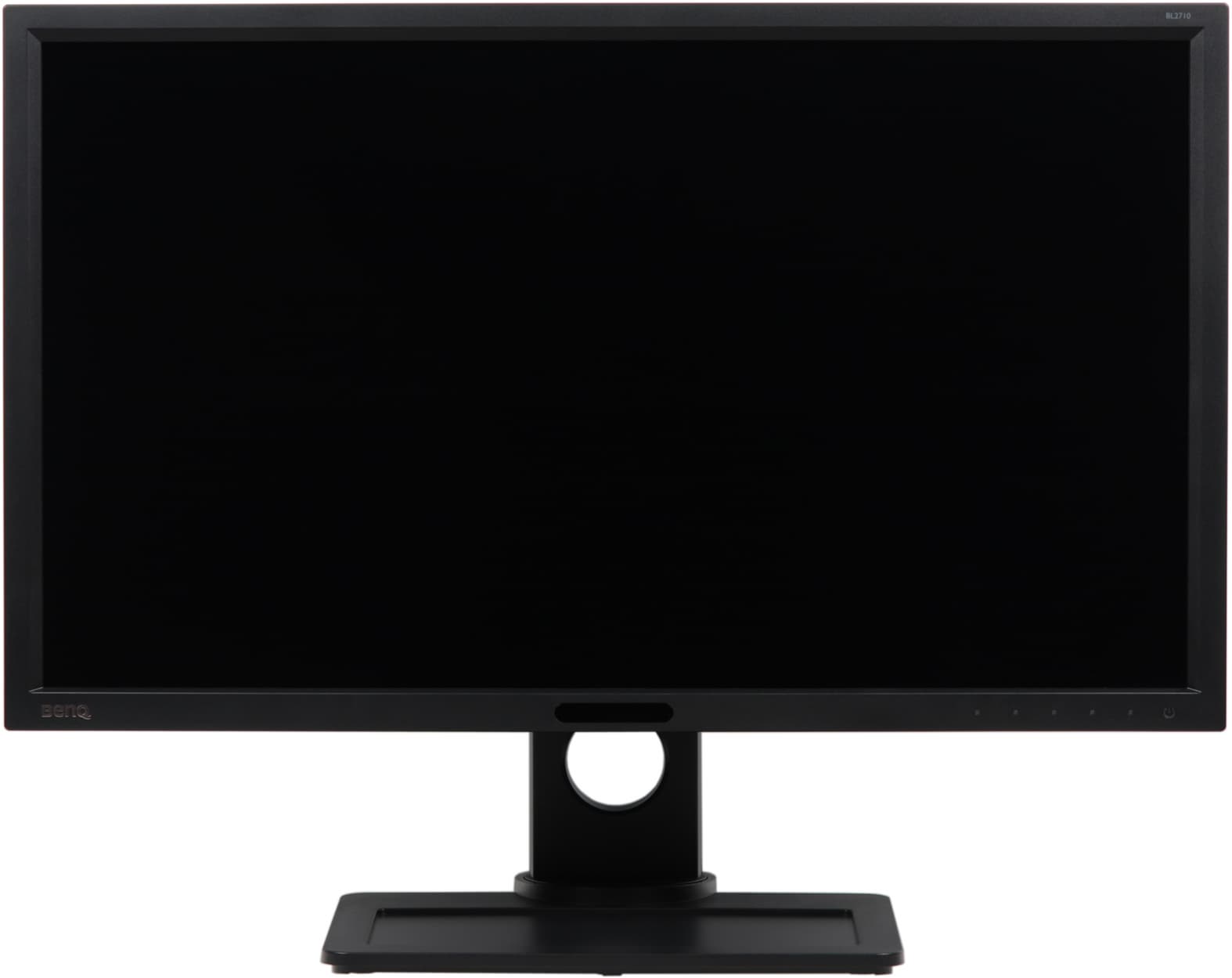

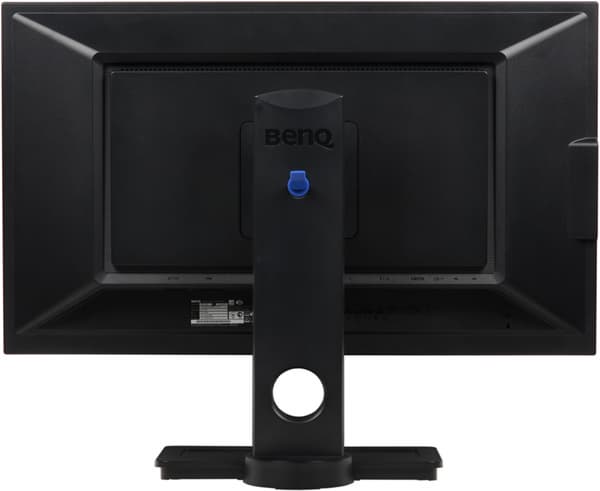

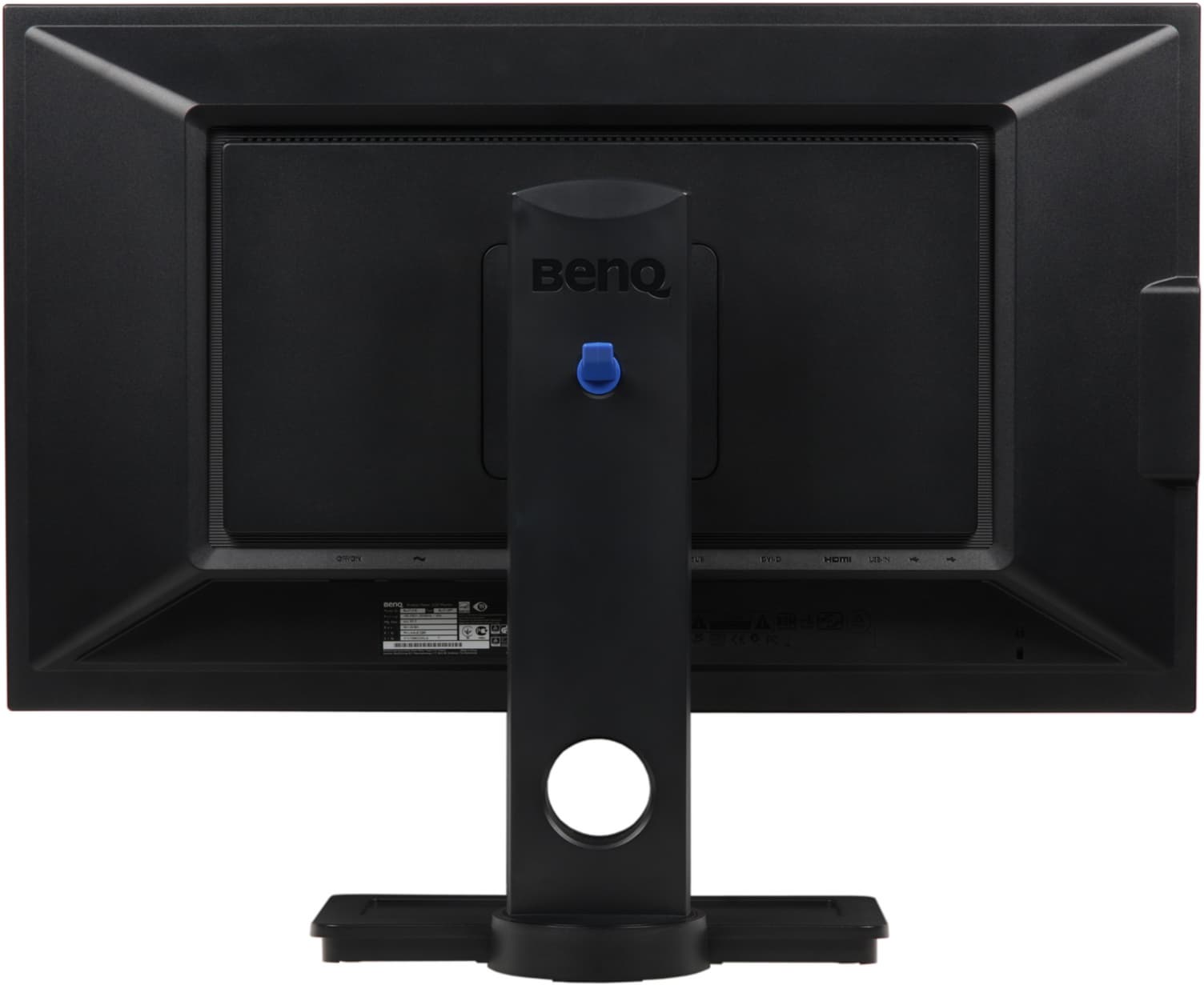

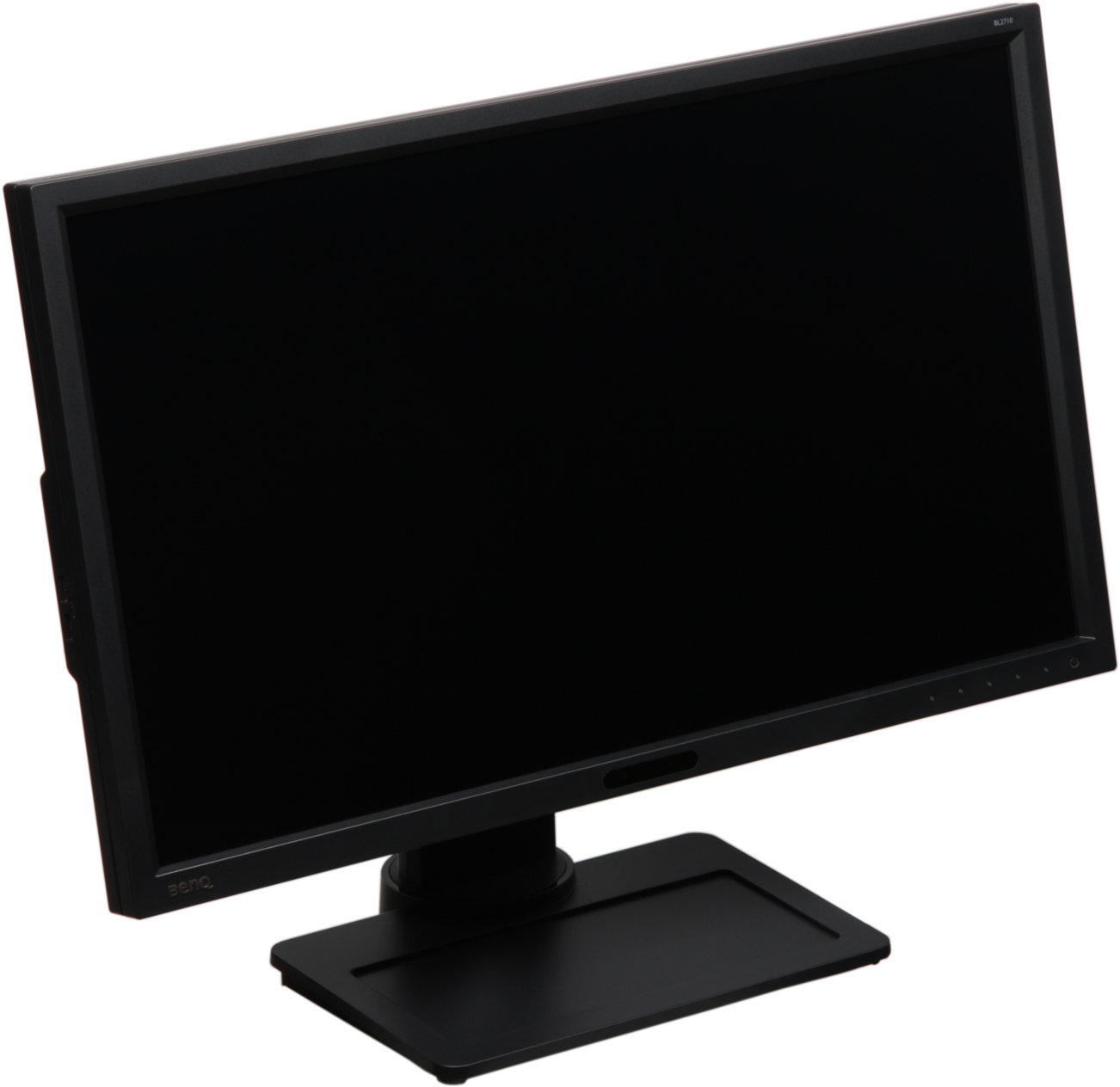

Дизайн максимально утилитарный. Корпус монитора и пластиковые детали подставки изготовлены из черного пластика с немаркой матовой поверхностью. Внешняя поверхность матрицы полуматовая (зеркальность отражения едва выражена), черная и относительно жесткая. В правой нижней части рамки расположены сенсорные кнопки управления и кнопка включения-выключения, обозначенные белыми подсвечивающимися вставками-точками и значком-индикатором состояния. По центру рамки внизу тонированное прозрачное окошко маскирует датчики освещенности и присутствия. Разъем питания и интерфейсные разъемы расположены в нише на задней панели и ориентированы вниз.

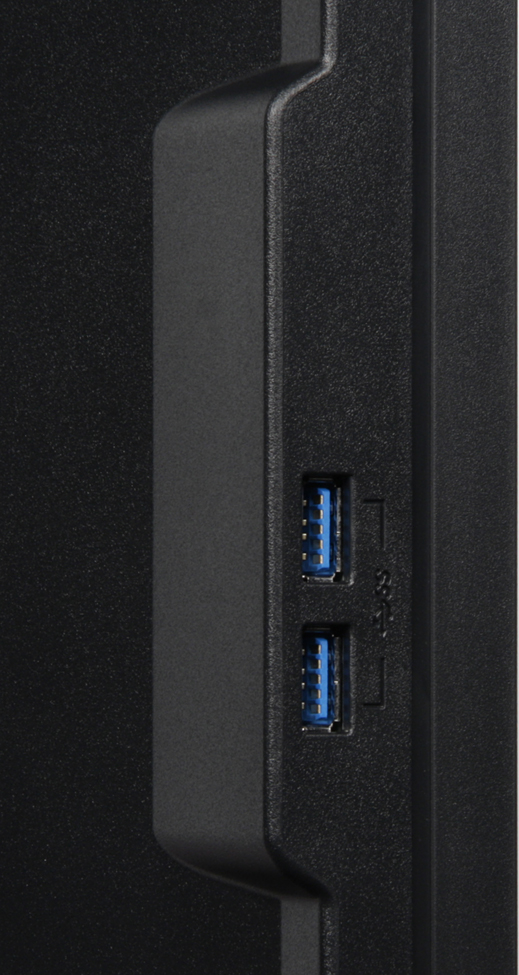

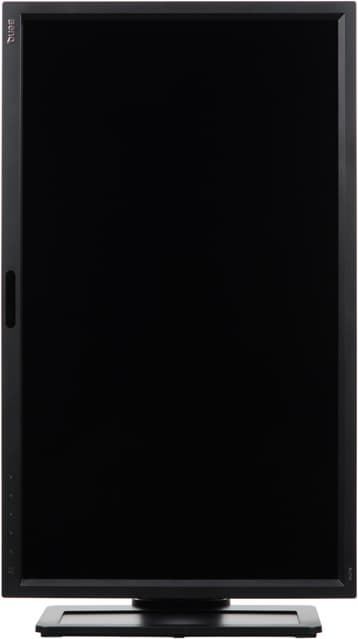

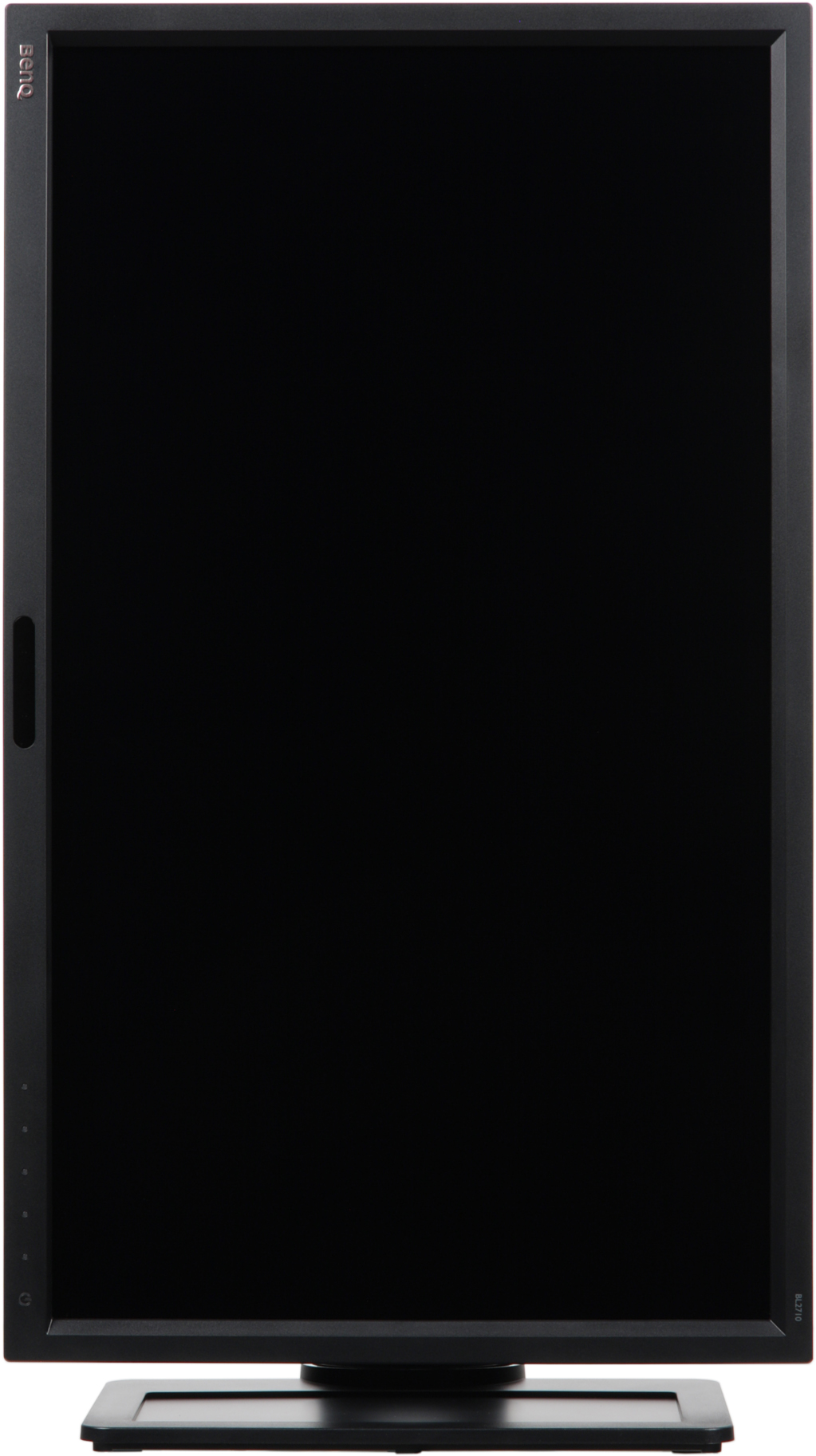

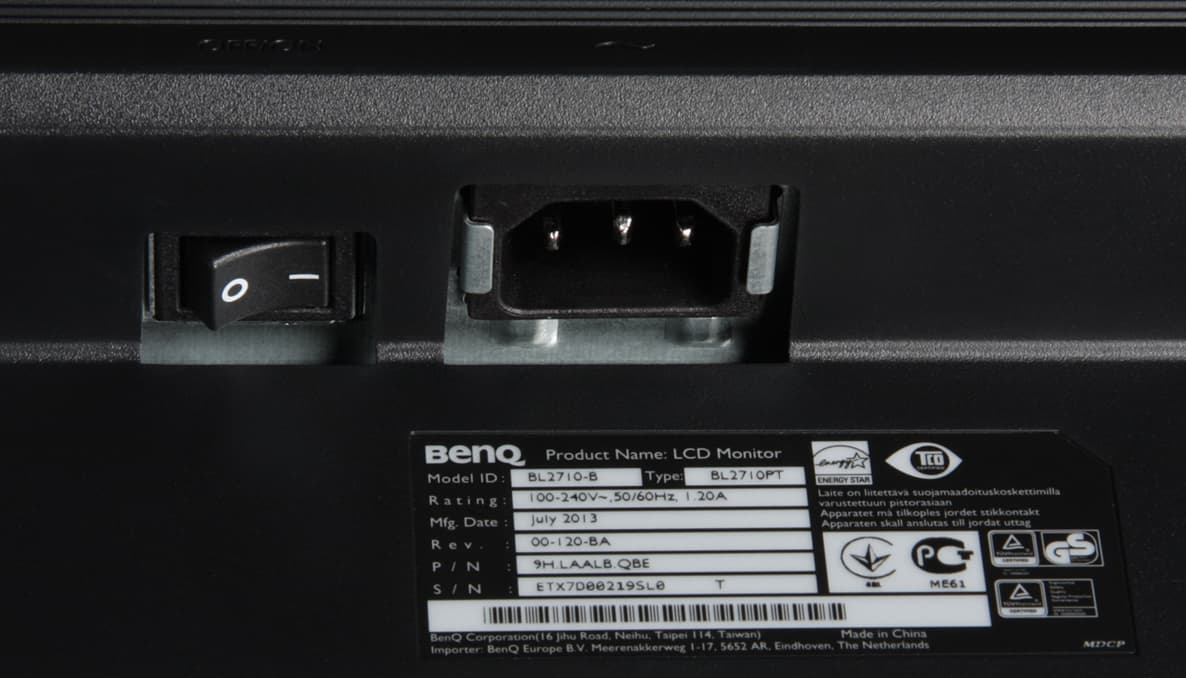

Подключать кабели к разъемам относительно удобно, но для большего удобства экран лучше перевернуть в вертикальную ориентацию. Два из четырех USB-портов концентратора вынесены на левый торец блока экрана и именно эти два порта являются портами версии 3.0, то есть к дальним портам 2.0 на задней панели логично подключать устройства ввода, не требующие высокой скорости, например мышь и клавиатуру, а к доступным скоростным — внешние накопители.

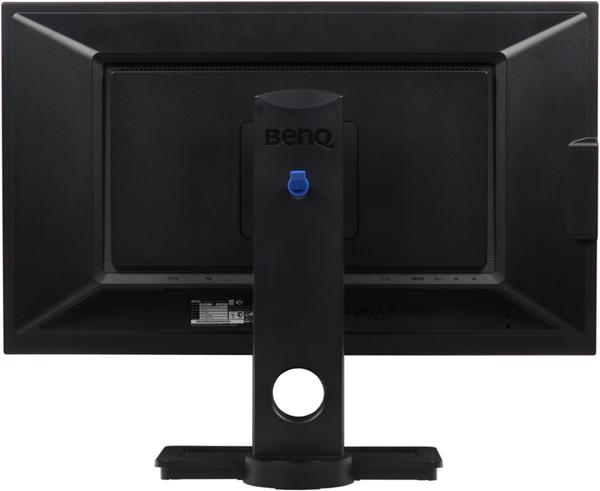

В нижнем углу на задней панели можно найти разъем для кенсингтонского замка. За вентиляционной решеткой в верхней части задней панели распложены миниатюрные громкоговорители. Они разнесены по углам и установлены в крохотные индивидуальные акустические боксы, что по идее должно увеличить качество звука по сравнению со свободно размещенными динамическими головками. Стойка монолитная, но подпираемый пружиной шарнир, на который крепится блок экрана, перемещается вверх-вниз, что легким движением руки позволяет установить экран на нужную высоту. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад, и переворачивать экран в портретную ориентацию.

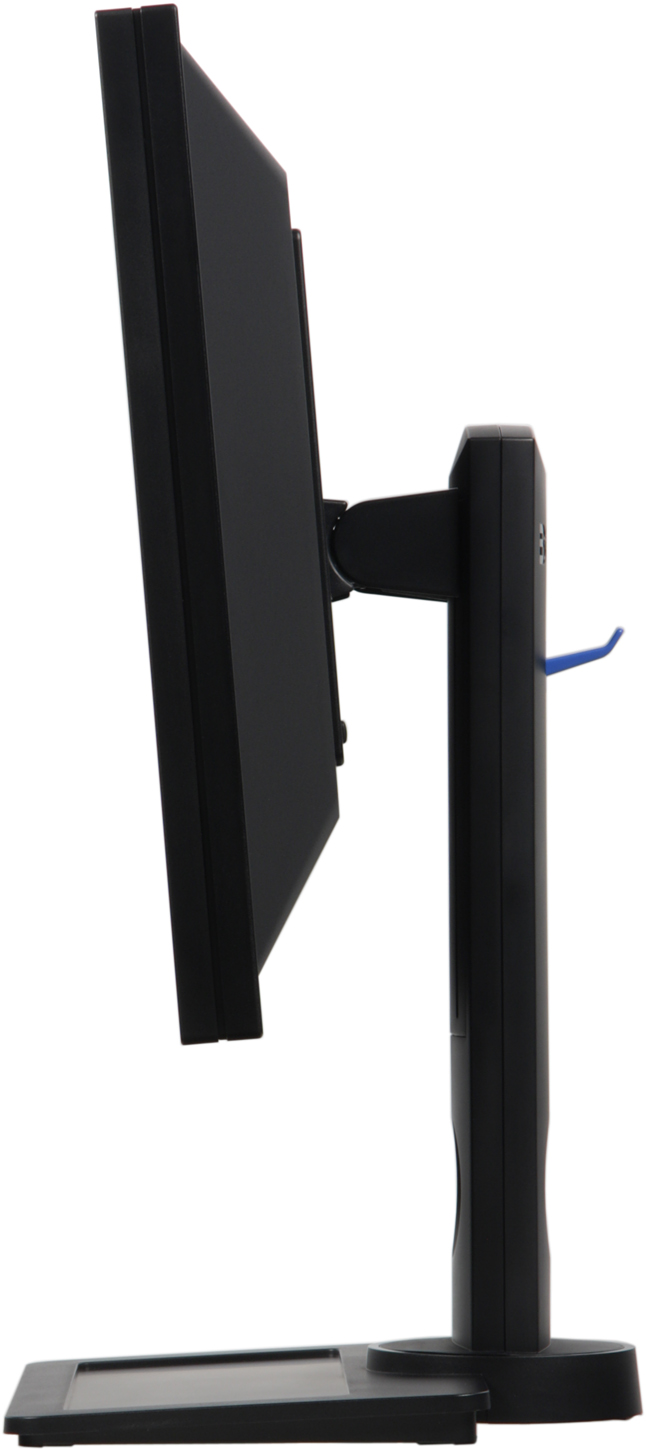

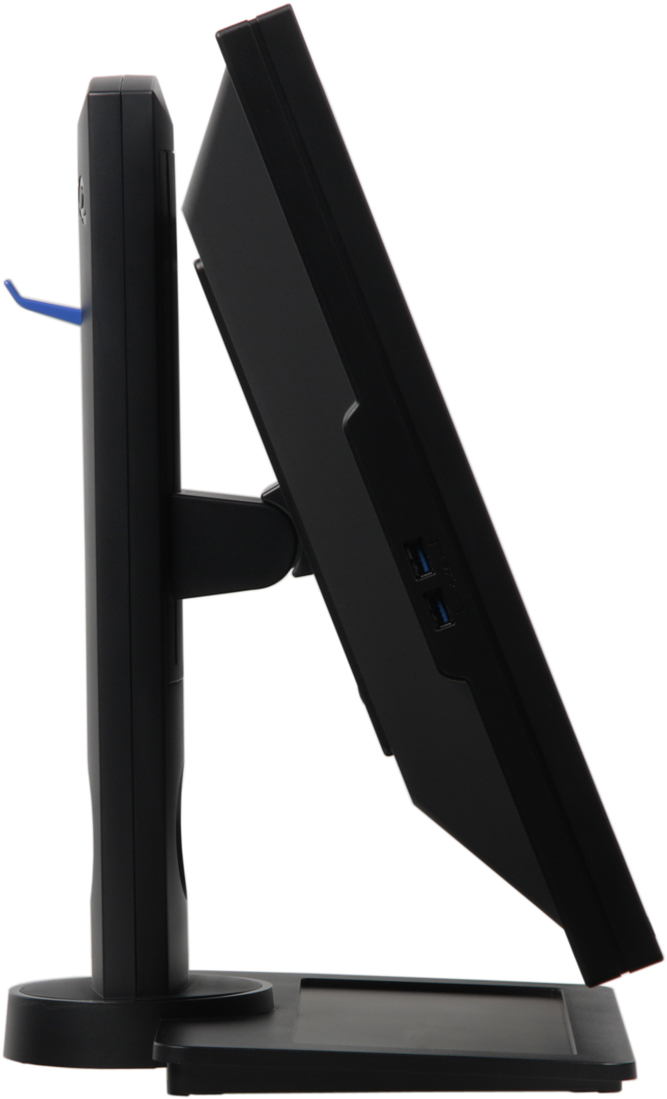

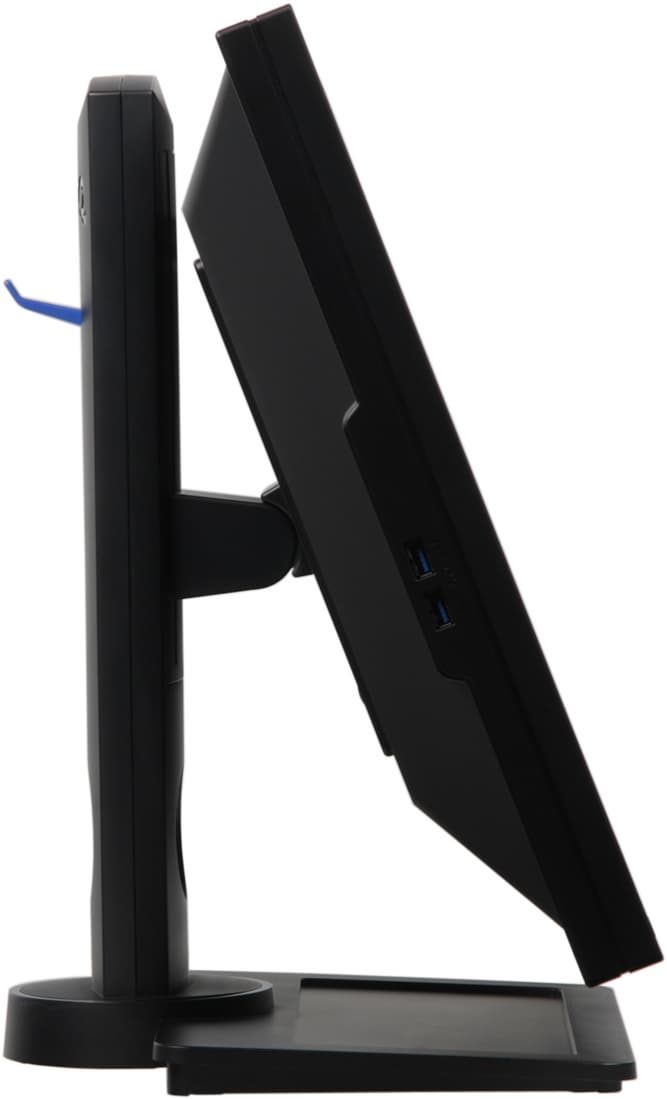

На шарнире в основании стойки блок экрана вместе со стойкой поворачивается вправо-влево. Несущие элементы стойки и основания подставки изготовлены из штампованной стали и отлиты из магний-алюминиевого сплава. Снизу на основание подставки наклеены 8 резиновых ножек-таблеток и резиновая площадка, благодаря чему монитор фиксируется на гладких поверхностях и не царапает их при перемещении. Площадь основания довольно большая, но сверху оно плоское, почти горизонтальное и даже с бортиком, что позволяет, например, хранить на нем всякую офисную мелочевку.

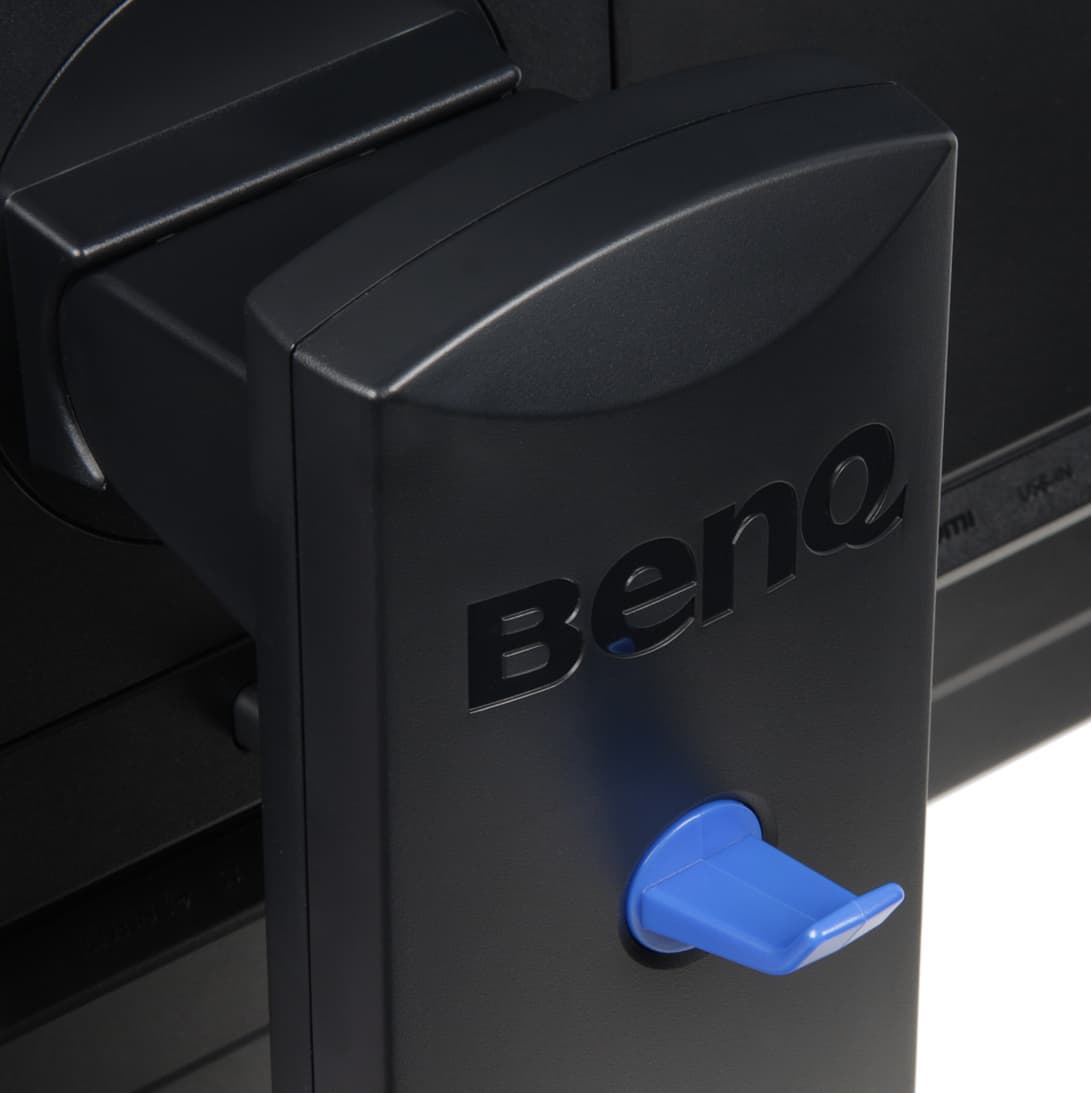

Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. Отходящие кабели можно пропустить через большое круглое отверстие в стойке. Не обошлось и без фирменной детали от BenQ — отсоединяемого крюка для наушников синего цвета.
При необходимости подставку можно отсоединить от блока экрана (или не подсоединять) и ставшие доступными резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну. Упакован монитор в скромно оформленную коробку, которая относительно широкая, но имеет только прорезные ручки по бокам, поэтому переносить ее в одиночку неудобно.
Коммутация

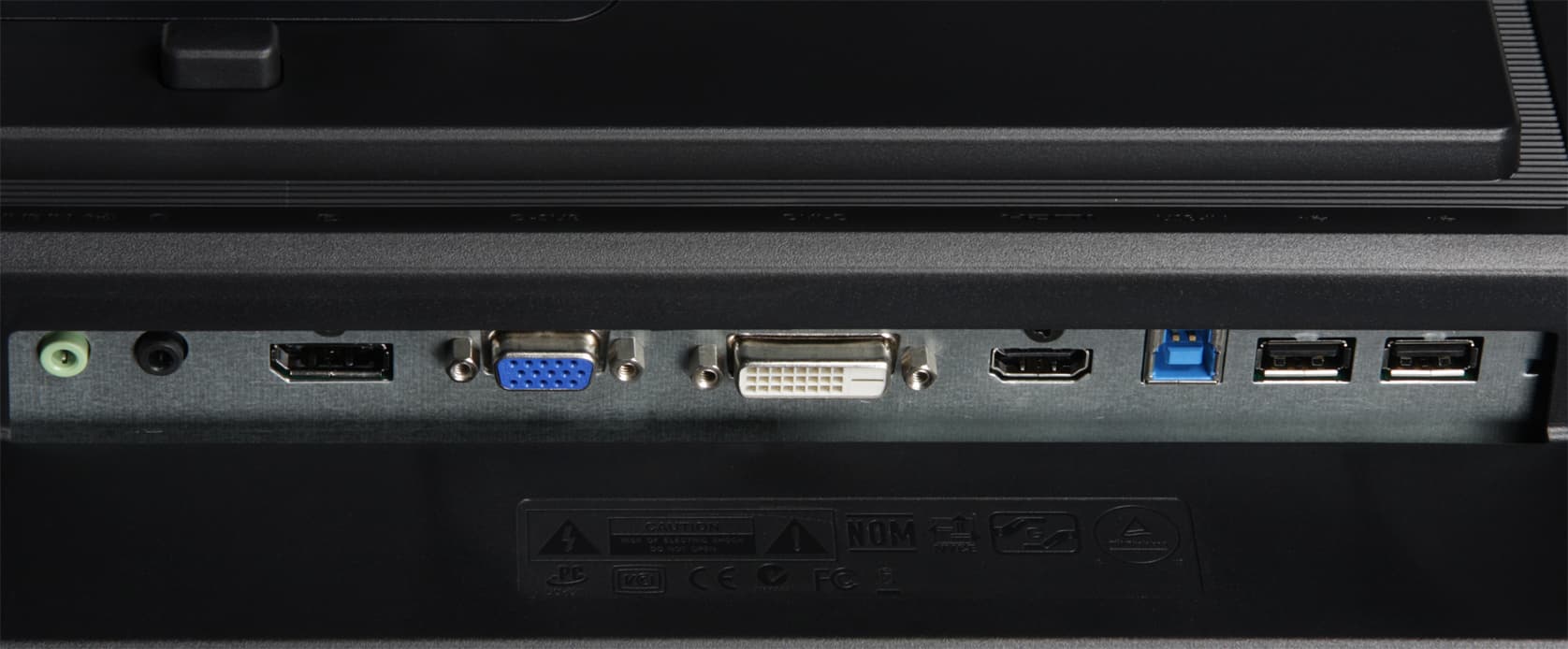

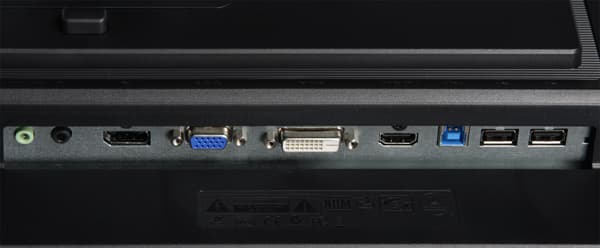

Монитор оснащен тремя цифровыми входами — DVI-D, HDMI и DisplayPort, а также аналоговым VGA-входом. Вход DVI-D и, видимо, DisplayPort поддерживают HDCP. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню (в быстром или в основном). Также есть автоматический поиск активного входа, при этом DisplayPort и HDMI можно исключить из перебора. Если на текущем входе пропадает сигнал и монитор не находит его на других входах, то он переходит в спящий режим, из которого выходит, при появлении сигнала или переходит в выключенное состояние через 10/20/30 мин, если активирована соответствующая функция. В монитор встроен USB(3.0)-концентратор с одним входом и двумя выходами такой же версии и еще двумя — версии 2.0.
Встроенные громкоговорители для индивидуального использования достаточно громкие и имеют среднее для своего класса качество звука (не ужасное — это уже хорошо). Звук в наушниках громкий, но без запаса, шума в паузах нет, низких частот тоже нет и чистотой звук не отличается. Регулировка громкости и отключение звука выполняются с помощью меню. Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Порты DisplayPort и HDMI также способны принимать аудиосигнал, но в цифровом виде, при этом через меню все равно можно принудительно выбрать аналоговый аудиовход в качестве текущего.
Меню, локализация и управление
Если монитор выключен, но подключен к электрической сети и включен механической кнопкой включения, то кнопка питания начинает подсвечиваться белым при приближении к ней руки пользователя. Если к ней прикоснуться, то монитор включается, подсветка кнопок тоже включается и затем выключается через какое-то время. Индикатор состояния (он же значок на кнопке питания) неяркий, он продолжает светиться белым при работе, мигает красным в режиме ожидания и не горит, когда монитор выключен. Если монитор включен и работает, то подсветка кнопок управления также загорается при приближении руки. При первом прикосновении к кнопкам на экран выводится стартовое меню в виде пяти иконок точно над кнопками.

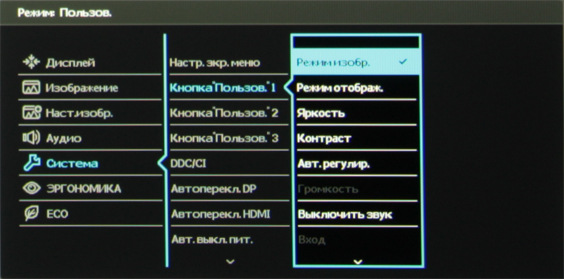

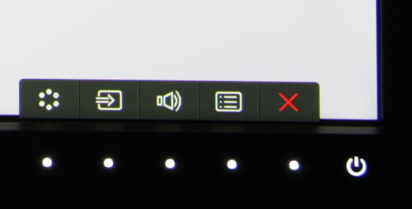

Первые три иконки обозначают вызов коротких меню быстрого доступа к трем функциям,
к каким — выбирает пользователь в меню установок.

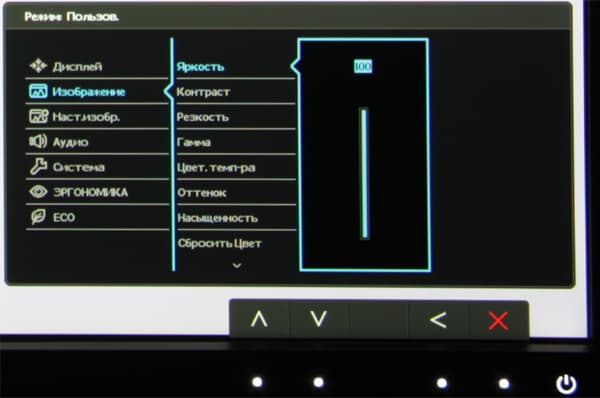

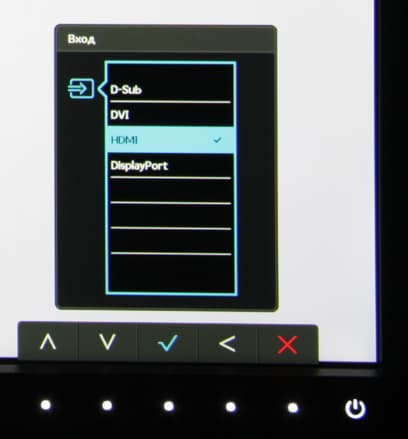

Предпоследняя иконка — вызов основного меню, последняя — выход из меню. Далее при навигации по меню над кнопками также выводятся иконки-подсказки по текущим функциям, при этом подсвечиваются только те кнопки, которые в данный момент задействованы.
Все красиво и было бы относительно удобно, если не одно но — меню очень медленно отрисовывается, что слегка раздражает.
При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При желании можно выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню. Кириллический шрифт меню не очень ровный, надписи мелковаты, но в принципе читаемы. Качество перевода на русский язык хорошее.
Монитор нам достался без какой-либо документации и на сайте компании руководства к нему мы тоже не нашли, но можно предположить, что при продаже в коробке с ним будет и краткое руководство в напечатанном на бумаге виде, и CD-ROM, на котором будут PDF-файлы с полным руководством, драйвер монитора (традиционные файлы INF и CAT и профиль цветокоррекции (ICM)), а также дополнительное ПО, в частности обеспечивающее автоматическую смену ориентации рабочего стола при перевороте блока экрана монитора.

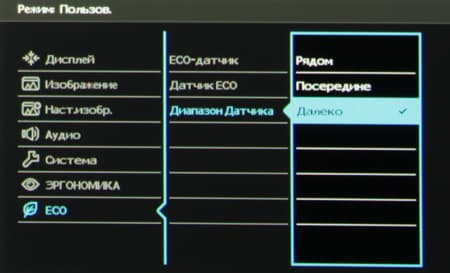

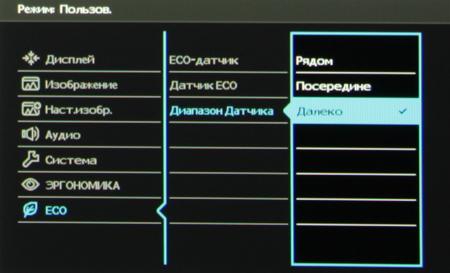

В мониторе есть режим с автоматической регулировкой яркости в зависимости от уровня внешней освещенности (пункт Защита зрения). Также монитор может отслеживать присутствия субъекта перед монитором и переходить в ждущий режим через некоторый интервал отсутствия пользователя. В меню задается диапазон чувствительности датчика присутствия — Рядом, Посередине и Далеко.
По всей видимости, для корректной работы датчика присутствия требуется некоторая светлота одежды, так как пользователя в черной футболке монитор не замечает — проверено. Функция Умное напоминание через заданный интервал и на заданное время выводит напоминание и том, что глазам нужно дать передохнуть.

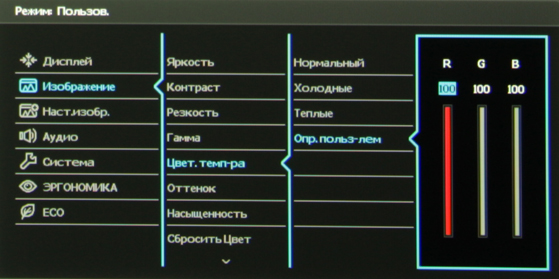

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Цвет. темп-ра (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов), Гамма (пять значений), Оттенок и Насыщенность.
Есть режим DynamicContrast, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Игроманам будет интересна функция AMA, которая отвечает за разгон матрицы. Предустановленные сочетания настроек хранятся в девяти профилях, среди них — профиль с названием CAD/CAM.

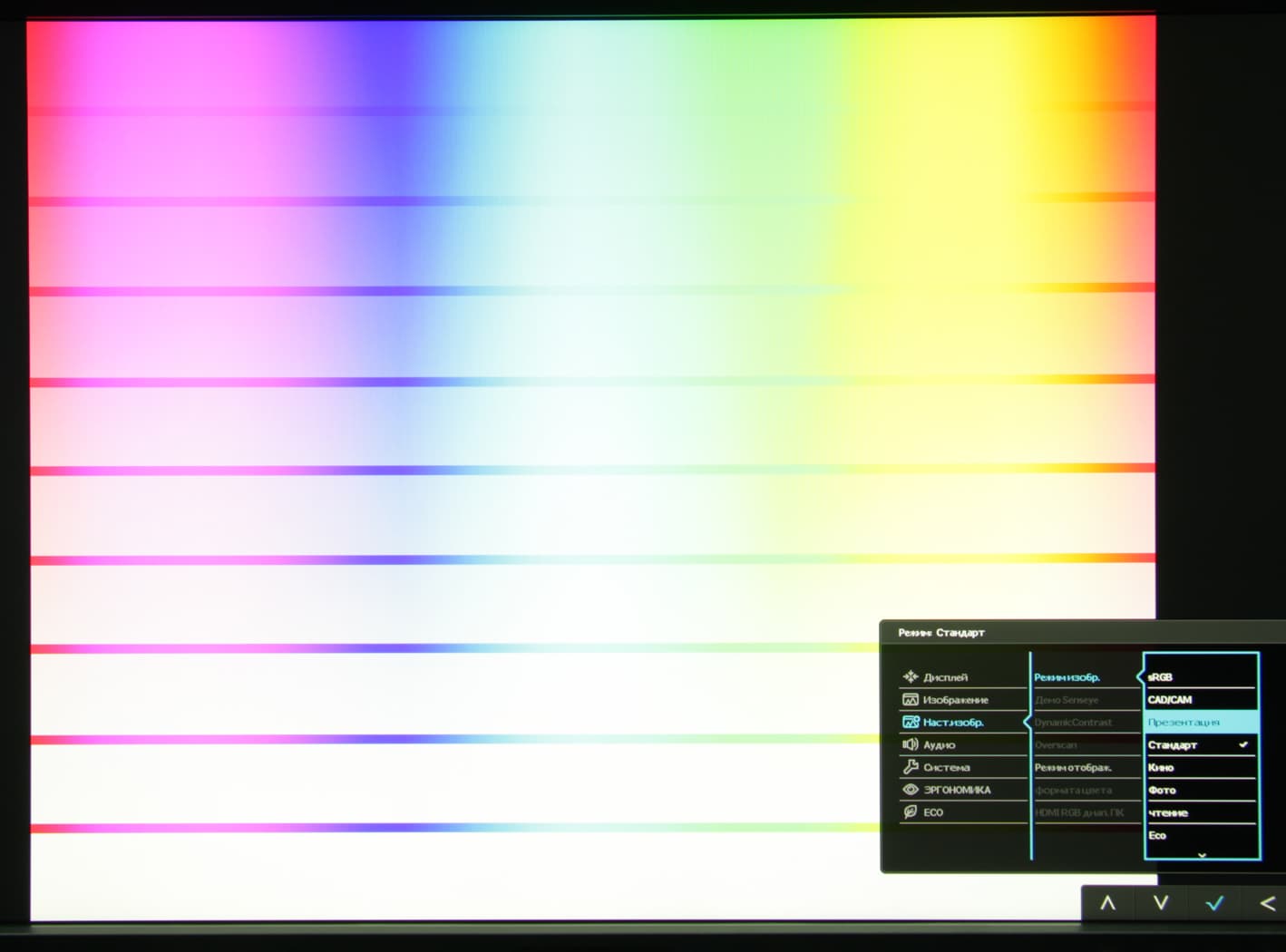

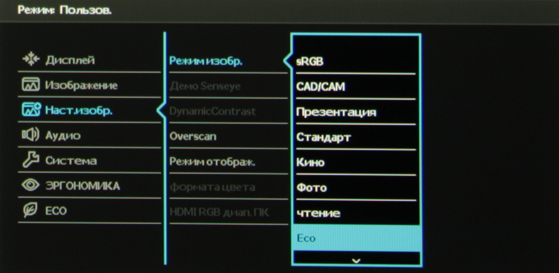

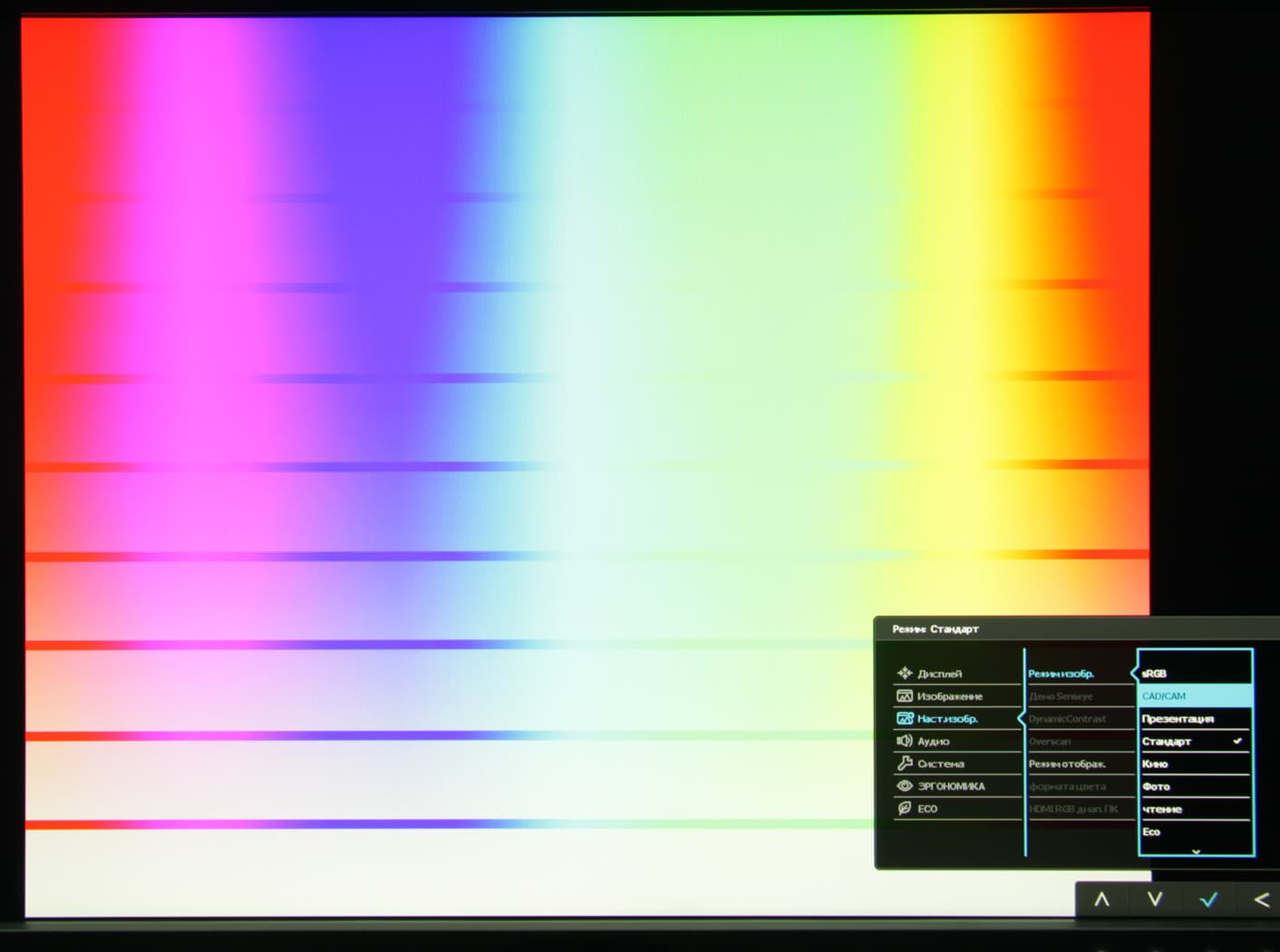

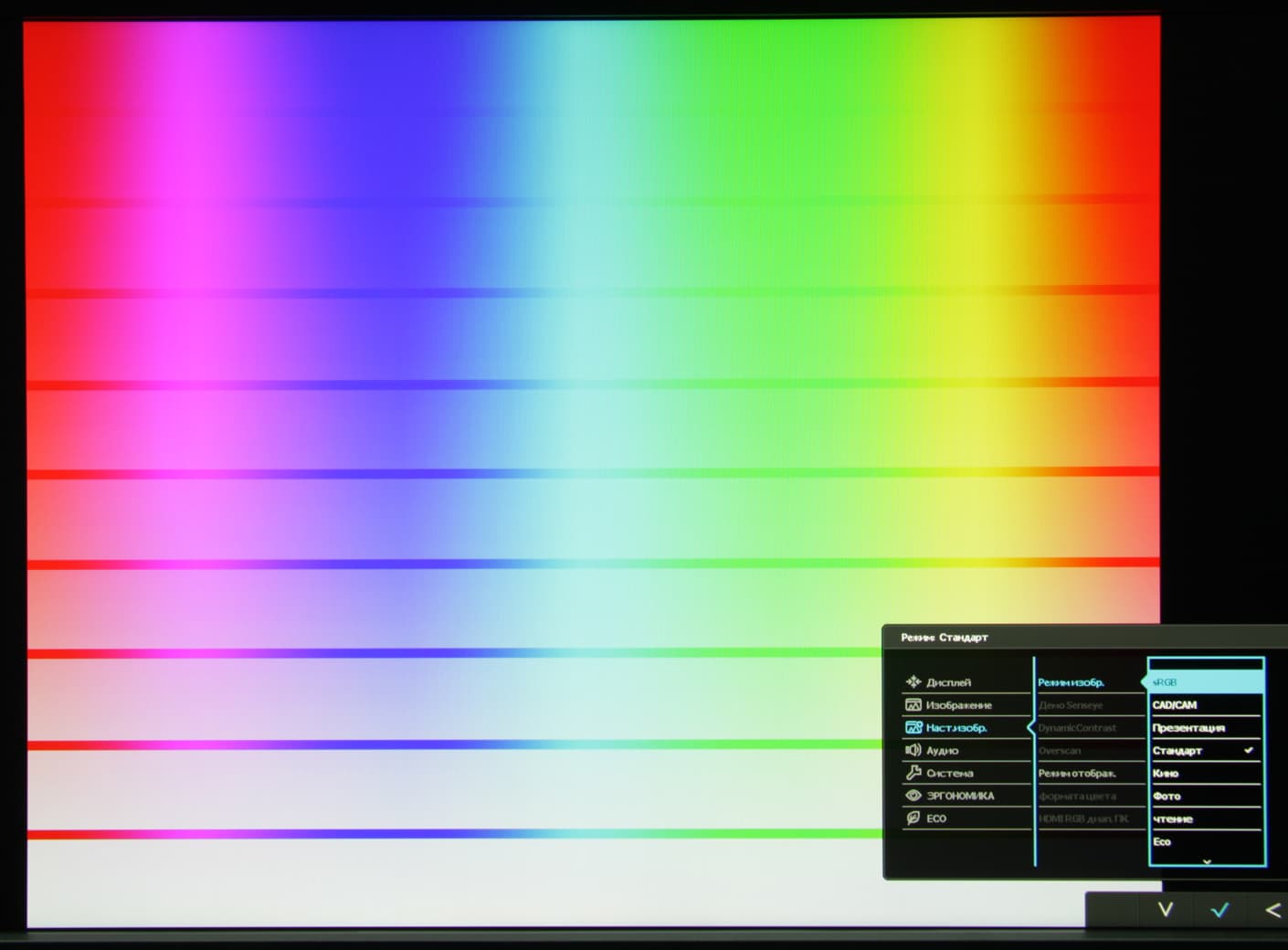

В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.
Режимов геометрической трансформации три: Весь — принудительное растягивание картинки на всю площадь экрана; Формат — увеличение до границ экрана с сохранением исходных пропорций, правда, в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться и 1:1 — вывод один к одному по пикселям в центре экрана. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Доступность режимов определяется типом видеосигнала.
При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. В светах и в тенях один из оттенков на шкале серого (при 8-битном представлении цвета) не отличается от белого и черного цвета соответственно. При HDMI-подключении родное для матрицы экрана разрешение почему-то не поддерживается, но при подключении по DVI и DisplayPort изображение с ожидаемыми 2560 на 1440 пикселей при 60 Гц кадровой частоты мы получили.
Кинотеатральные режимы работы тестировались при подключении Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости высокие, но в случае сигналов 1080i и 1080p картинка дрожит и на ней много артефактов. В итоге мы не можем рекомендовать использовать этот монитор при непосредственном подключении к бытовому плееру.
Как мы уже отмечали, поверхность матрицы полуматовая, то есть она не зеркально-гладкая, но все же чуть-чуть бликует. Зато нет «кристаллического» эффекта (микроскопической вариации яркости), присущего многим матрицам с глубоко матовой поверхностью. Очень яркие точечные источники света, расположенные близко перед экраном, будут в экране отражаться, но рассеянные источники света антибликовая поверхность матрицы подавляет хорошо. Отметим, что на русском сайте компании тип матрицы указан как AHVA без дополнительных комментариев, но на глобальном сайте все же разъясняется, что это подтип IPS.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

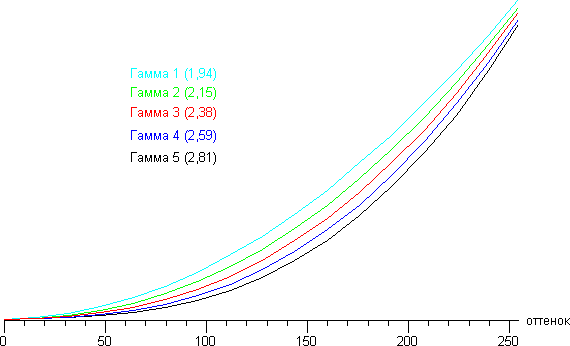

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции):
Реальная гамма-кривая ближе всего к стандартной при Гамма = 2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

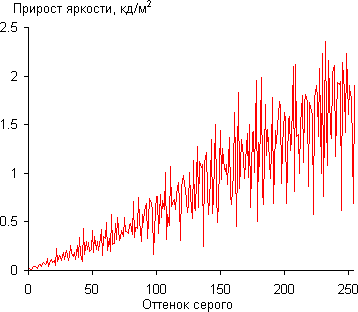

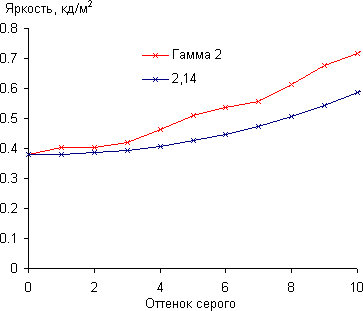

Рост прироста яркости в целом равномерный и каждый следующий оттенок значимо ярче предыдущего, за исключением второго и третьего оттенка на шкале серого, чем можно пренебречь:

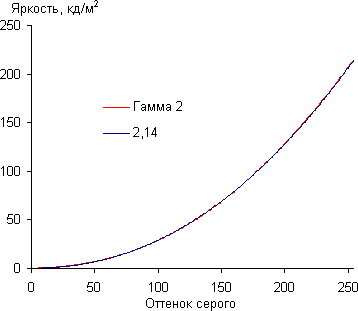

Аппроксимация полученной гамма-кривой дала показатель 2,14, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).
Цветовой охват немного больше sRGB:
Отклонения координат зеленого и красного цветов от вершин sRGB небольшие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность.

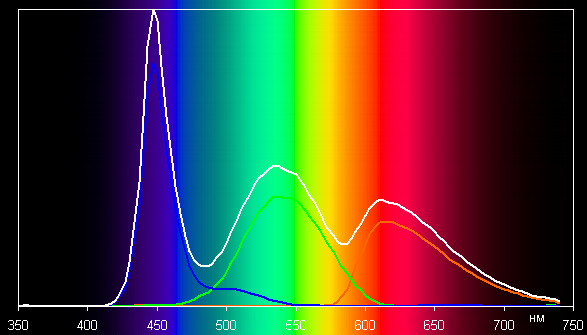

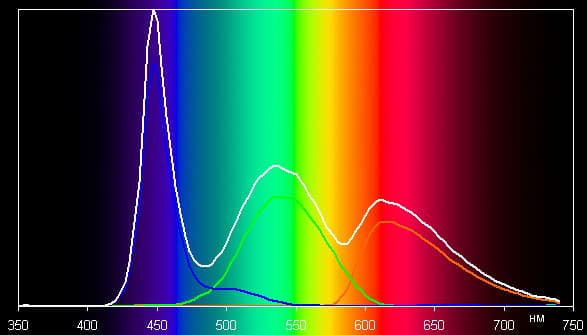

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).
Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

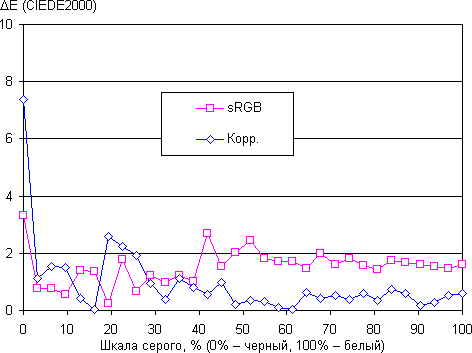

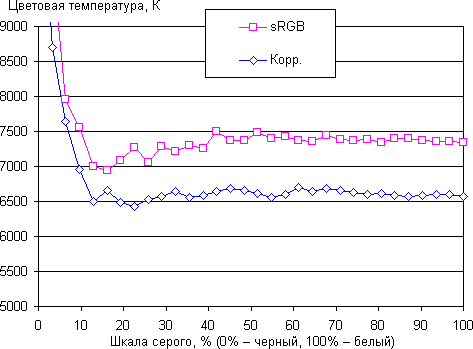

Цветопередача близка к стандартной, но все же мы попытались ее улучшить, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:
Ручная коррекция еще больше приблизила точку белого к стандартным 6500 К, и в среднем снизила отклонение от спектра абсолютно черного тела. Впрочем, даже безо всякой коррекции цветопередача достаточно близка к стандартной, чтобы использовать монитор в варианте «прямо из коробки»».
Специальный режим CAD/CAM, по всей видимости, отличается тем, что в нем искусственно завышена насыщенность цветов, это позволяет лучше различать цветные линии промежуточных оттенков. Для наглядности приведем фотографии тестового изображения, полученные в режиме sRGB:
В этом режиме градации цветов почти исчезли, остались только красный, пурпурный, синий, сине-зеленый, зеленый, желтый и красный, при этом из-за перенасыщенности цветов они на фотографии передаются уже неадекватно. Для примера в режиме Презентация увеличивается преимущественно контраст изображения, а не насыщенность цветов:
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,29 кд/м² | −13 | 13 |
| Яркость белого поля | 208 кд/м² | −7,6 | 6,8 |
| Контрастность | 720:1 | −19 | 6,7 |

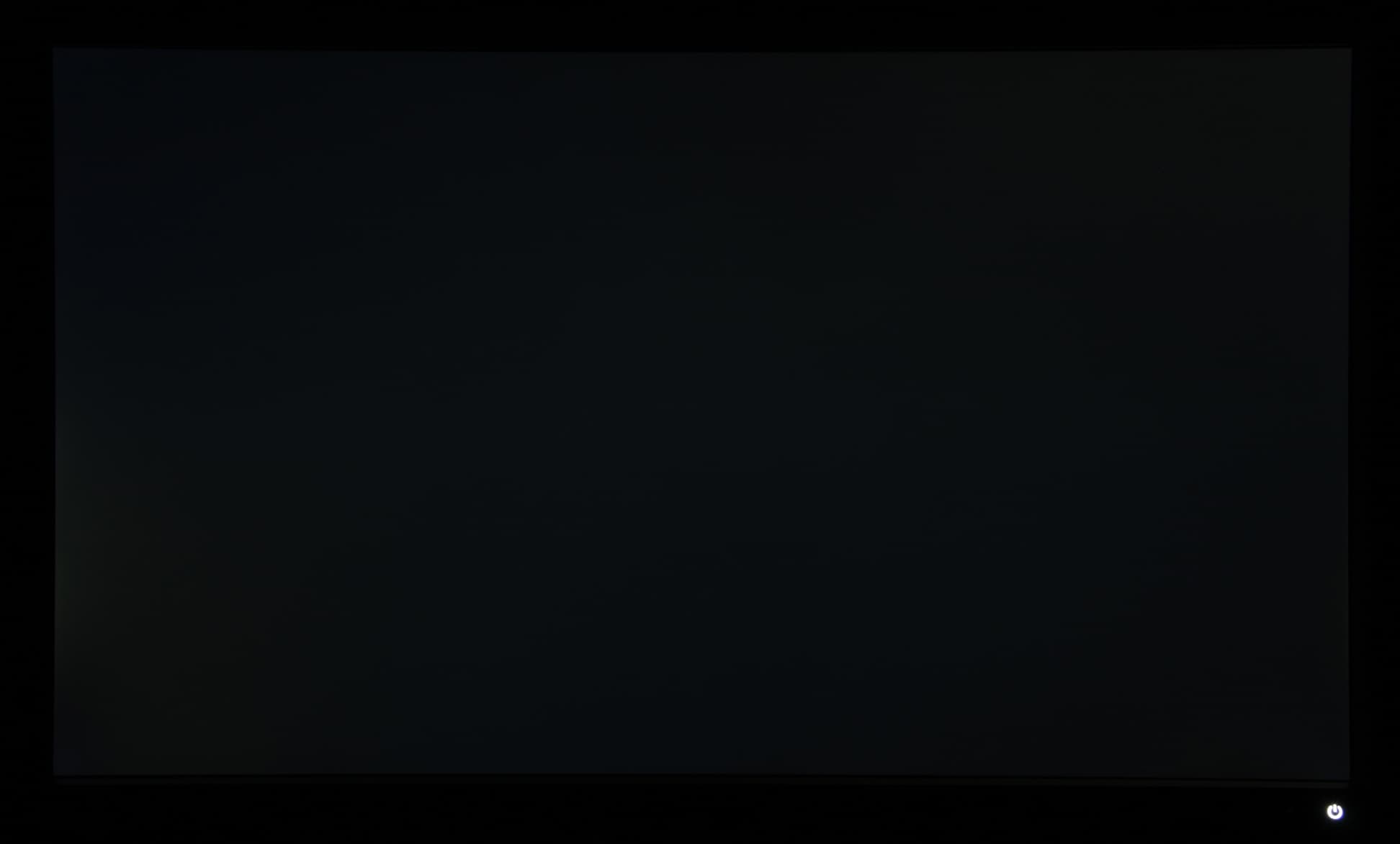

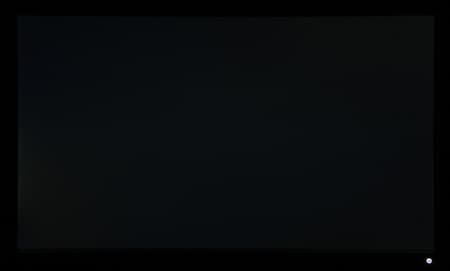

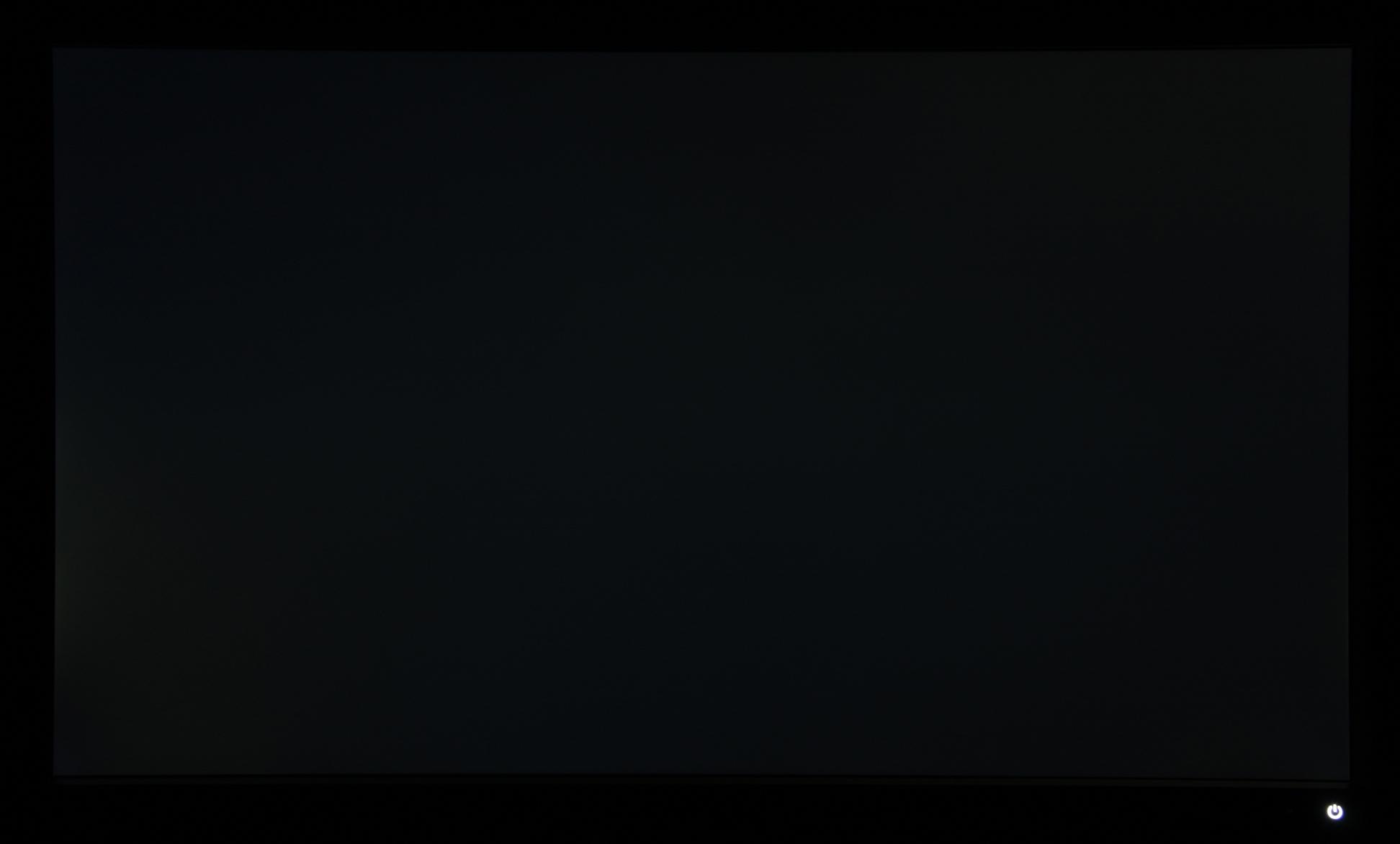

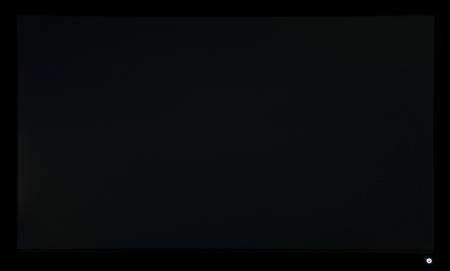

Равномерность белого очень хорошая, а черного, и как следствие, контрастности — похуже. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:
Фактически только в левом нижнем углу есть существенное повышение яркости черного поля, малозаметное при обычной работе.
При максимальном значении параметра DynamicContrast на черном поле во весь экран монитор просто отключает подсветку. Подстройка яркости происходит очень медленно, поэтому практической пользы от этого режима нет.
Яркость белого поля в центре экрана и потребляемая от сети мощность:
| Режим | Яркость, кд/м² | Потребление электроэнергии, Вт |
| Пользов., Яркость = 100 | 215 | 42,2 |
| Пользов., Яркость = 50 | 169 | 28,6 |
| Пользов., Яркость = 0 | 42 | 15,2 |
| Презентация, Яркость = 100 | 362 | 42,5 |
В самом ярком режиме Презентация потребляемая мощность практически не увеличивается, что подтверждает увеличение яркости (и контрастности) средствами самой ЖК-матрицы. В режиме ожидания и в выключенном состоянии монитор потребляет 0,5 Вт, механический выключатель на задней панели полностью отключает монитор от сети.
При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.
В режиме с автоматической подстройкой яркости по датчику освещенности в полной темноте яркость уменьшилась до 32 кд/м², в условиях освещенного искусственным светом офиса (примерно 400 лк) установилась на 146 кд/м², при интенсивной засветке датчика мы получили повышение до максимальных для выбранного профиля 215 кд/м². Результаты адекватные. В автоматическом режиме при изменении внешних условий освещенности яркость экрана как повышается, так и понижается.
Определение времени отклика и задержки вывода

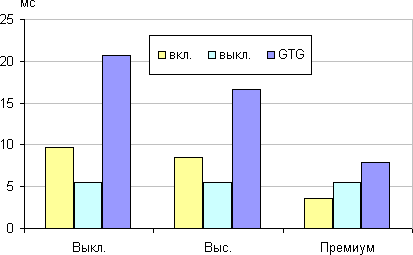

Время отклика зависит от значения настройки AMA, которая управляет разгоном матрицы. Ступени регулировки три — выключен (ВЫКЛ.), средний (Выс.) и высокий (Премиум). График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

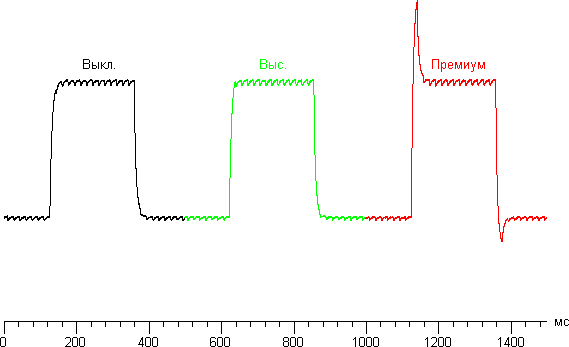

Так выглядят графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) для перехода между оттенками 40 и 60% при различных значениях AMA:
Оптимальным значением AMA с нашей точки зрения является средняя ступень, так как при максимальном разгоне артефакты уже очень заметны.
Задержка вывода изображения в данном случае особого значения не имеет так как монитор явно не игровой, тем не менее, мы оценили ее значение относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) при подключении по DisplayPort и в разрешении 1920 на 1080 пикселей при 60 кадр/с (больше наш ЭЛТ монитор все равно не поддерживал). Задержка составила порядка 28 мс — при обычной работе она не ощутима.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| По диагонали | Яркость черного поля в процентах от максимальной яркости белого поля |
 | |
| Контрастность | |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −35/35 |
| Горизонтальное | −48/47 |
| Диагональное | −43/43 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 60-70 см, то черное поле по углам будет заметно светлее, чем в центре, впрочем, оставаясь примерно нейтрально-серым по оттенку. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления она ниже и по одной диагонали опускается за отметку 10:1 при 64°.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.
Из графиков следует, значительного сдвига большинства оттенков нет при отклонении в любом направлении, и только синий и светло-синий цвета сильно меняются в случае диагонального отклонения.
Выводы
В принципе монитор вполне отвечает своему позиционированию в качестве инструмента для специалиста в области систем CAD/CAM, так как его строгий дизайн не отвлекает, регулируемая подставка позволяет выбрать оптимальное положение экрана, отсутствие мерцания снижает утомляемость при длительной работе, чему также могут способствовать режим с автоматической подстройкой яркости и оповещение о необходимости передохнуть, не лишним будет и хорошая цветопередача, достигаемая даже без дополнительной настройки, и, конечно, высокое разрешение экрана вне всякого сомнения будет способствовать повышению эффективности работы. Нужен ли/полезен ли специальный режим цветокоррекции CAD/CAM с повышенной насыщенностью цветов — пусть решит сам пользователь. А в перерывах можно снять с крюка наушники (не входят в комплект поставки) и поиграть или кино посмотреть, правда, второе, придется делать с компьютера, так как в паре с обычными бытовыми плеерами монитор работает не очень хорошо.
Достоинства:
- Высокое разрешение и специальный режим CAD/CAM
- Отличная цветопередача
- Отсутствие мерцания подсветки
- Практичный дизайн
- Удобная регулируемая подставка и крюк для наушников
- Четыре видеовхода
- Четырехпортовый USB(3.0/2.0)-концентратор
- Поддержка HDCP
- Функция разгона
- Датчик присутствия, режим с автоматической подстройкой яркости и функция напоминания об отдыхе
- VESA-площадка 100 на 100 мм
- Русифицированное меню
Недостатки:
- Слабая поддержка работы с бытовыми источниками видеосигнала
