ЖК-монитор BenQ BL2400PT


Не так давно мы тестировали мониторы BenQ на матрицах AMVA — модели EW2420 и VW2420H. Эти мониторы произвели хорошее впечатление, что, в совокупности с демократичной ценой, позволяет рекомендовать их тем пользователям, которых не устраивают мониторы на матрицах TN по качеству изображения, а (полу)профессиональные модели на матрицах VA и IPS — по цене. Наконец до нас добрался и третий монитор, из представленных в начале октября 2010 года на пресс-конференции, модель BenQ BL2400PT — тоже на матрице VA, но уже с регулируемой подставкой.

Содержание

Технические характеристики, комплект поставки и цена

Тип матрицыVA со светодиодной подсветкой
Диагональ24 дюйма (531,36×298,89 мм)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,276 мм
Яркость250 кд/м²
Контрастность
  • Статическая 3000:1
  • Динамическая 20 000 000:1
Углы обзора178° (гор.) и 168° (верт.) до контраста 10:1
Время отклика25 мс, 8 мс от серого к серому
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход DisplayPort с HDCP
  • Видеовход DVI-D с HDCP
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
  • Аудиовход (гнездо миниджек 3,5 мм)
Совместимые видеосигналы До 1920×1080@50/60 Гц
Акустическая системаСтереофонические громкоговорители 2×1 Вт
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон вперед −5° и назад 20°, подъем вверх 130 мм, поворот влево и вправо на ±45°, переворот в портретную ориентацию
  • VESA-площадка 100 на 100 мм
  • Датчик освещенности
  • Датчик присутствия
Размеры (Ш×В×Г)576,4×432,35×235,6 мм (по другим источникам 579,4×419,8×220 мм)
Масса6,2 кг
Потребляемая мощностьМаксимум 40 Вт, 0,2 Вт в режиме ожидания
Напряжение питания100-240 В, 50/60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $336(14)
Ссылка на сайт производителяbenq.ru
Отчеты MonInfo DVI
VGA
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Видеокабель DVI-D
  • Видеокабель VGA
  • Аудиокабель 3,5 мм миниджек
  • Краткое руководство пользователя
  • CD-ROM с документацией, ПО и драйверами

Внешний вид

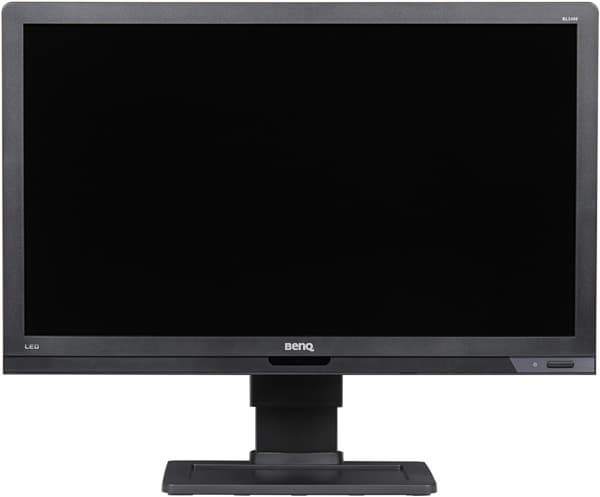

ЖК-монитор BenQ BL2400PT, вид спереди

Корпус монитора и пластиковые детали подставки изготовлены из черного пластика с немаркой матовой поверхностью. Внешняя поверхность матрицы полуматовая, черная и относительно жесткая. В правой нижней части рамки расположены рельефные подписи к кнопкам управления, индикатор состояния и кнопка включения-выключения. Кнопки управления расположены под подписями на нижней грани рамки и при взгляде спереди их не видно.

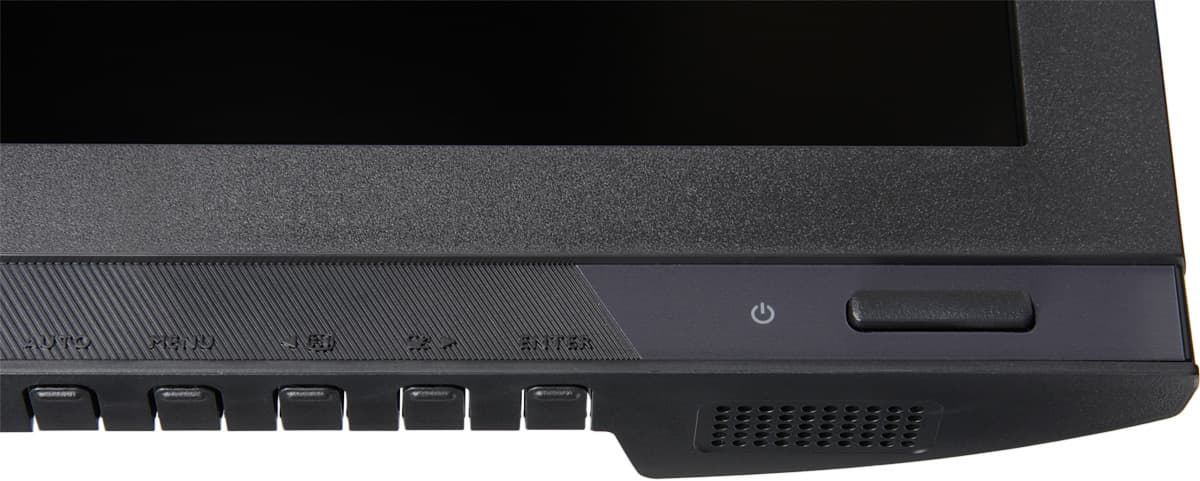

ЖК-монитор BenQ BL2400PT, кнопки управления

На ощупь кнопки помогают находить продолговатые выпуклости. Ближе к углам на нижней грани находятся небольшие решетки, прикрывающие соответствующего размера громкоговорители. По центру рамки внизу под логотипом тонированное прозрачное окошко маскирует датчики освещенности и присутствия.

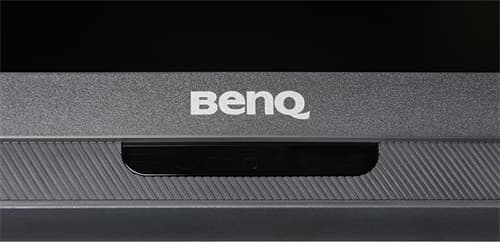

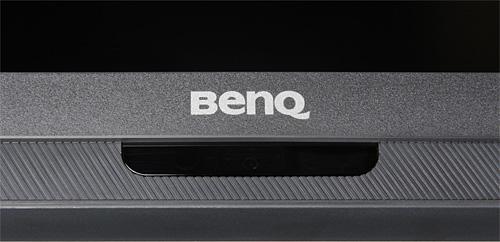

ЖК-монитор BenQ BL2400PT, датчики

Разъем питания и интерфейсные разъемы расположены в нише на задней панели и ориентированы вниз. Подключать кабели к разъемам относительно удобно, но для большего удобства экран лучше перевернуть в вертикальную ориентацию. В углу на задней панели можно найти разъем для замка Кенсингтона.

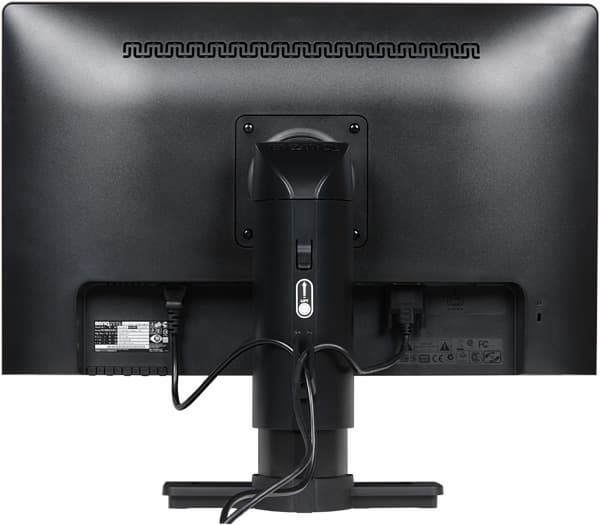

ЖК-монитор BenQ BL2400PT, вид сзади

Стойка телескопическая, пружина уравновешивает вес блока экрана, поэтому он движением руки устанавливается на нужной высоте. В сжатом состоянии стойка фиксируется пластиковой защелкой, что облегчает транспортировку монитора и его упаковку. Верхний шарнир стойки позволяет немного наклонять блок экрана вперед от вертикального положения, больше — назад, переворачивать экран в портретную ориентацию, и поворачивать вправо-влево.

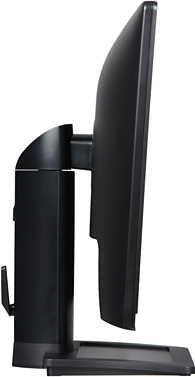

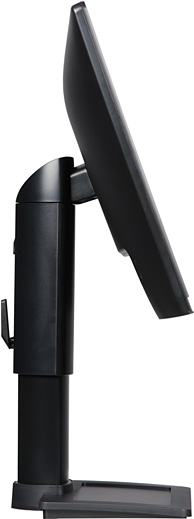

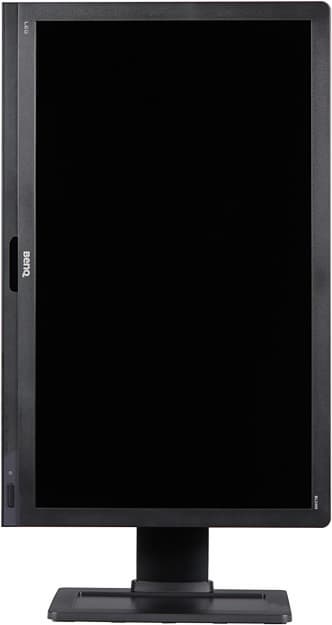

ЖК-монитор BenQ BL2400PT, подставка  ЖК-монитор BenQ BL2400PT, подставка
ЖК-монитор BenQ BL2400PT, подставка

Несущие элементы стойки и основания подставки изготовлены из штампованной стали. Снизу на основание подставки по периметру наклеены 8 резиновых ножек-таблеток. Площадь основания довольно большая, но сверху оно плоское, почти горизонтальное и даже с бортиком, что позволяет, например, хранить на нем всякую офисную мелочевку.

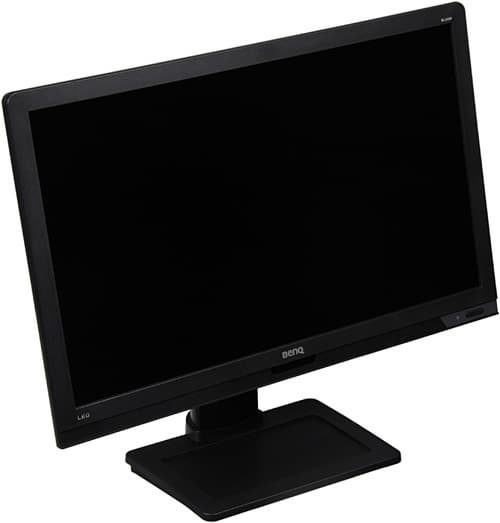

ЖК-монитор BenQ BL2400PT, общий вид

Сзади на стойке есть фиксатор для кабелей, напоминающий камертон. Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. При необходимости подставку можно отсоединить от блока экрана и освободившиеся резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну.

Коммутация

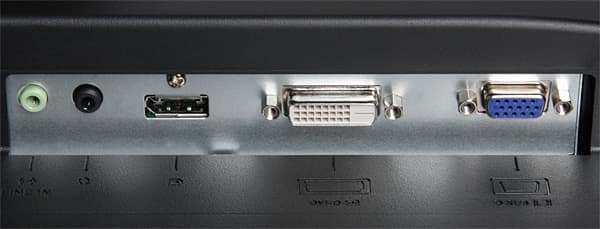

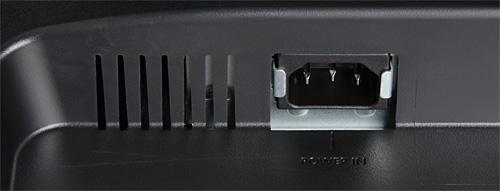

ЖК-монитор BenQ BL2400PT, разъемы

ЖК-монитор BenQ BL2400PT,

Монитор оснащен двумя цифровыми входами — DVI-D и DisplayPort, — а также аналоговым VGA-входом. VGA-вход может также работать в «бытовом» режиме, т.е. принимать компонентный цветоразностный видеосигнал (тип сигнала — RGB или компонентный — можно задавать принудительно), но для подключения к плееру в этом случае потребуется кабель переходник с VGA на 3 RCA. Вход DVI-D и, видимо, DisplayPort поддерживают HDCP. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню или последовательным нажатием на кнопку ENTER.

ЖК-монитор BenQ BL2400PT, меню

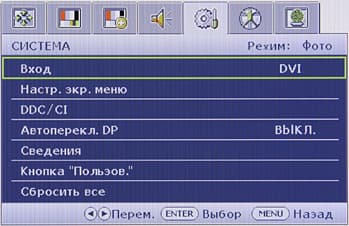

Также есть автоматический поиск активного входа, при этом DisplayPort можно исключить из перебора. Если на текущем входе пропадает сигнал и монитор не находит его на других входах (или автопоиск выключен), то он переходит в спящий режим, из которого выходит, при появлении сигнала. Встроенные громкоговорители негромкие и воспроизводят только средние частоты. Звук в наушниках достаточно громкий, но по качеству несильно лучше. Регулировка громкости и отключение звука выполняются с помощью меню.

ЖК-монитор BenQ BL2400PT, меню

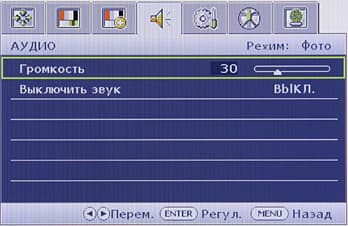

Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. По всей видимости, порт DisplayPort также способен принимать аудиосигнал, но в цифровом виде. Причина нашей неуверенности заключается в том, что производитель не приложил к монитору кабель DisplayPort, в результате чего мы этот тип подключения не тестировали.

Меню, локализация и управление

Навигация по меню отчасти из-за расположения кнопок, отчасти из-за логики управления неудобная. В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Когда нет меню, то кнопка влево отвечает за быстрый переход к выбору режима, функция, вызываемая при нажатии на кнопку вправо, выбирается в меню, про кнопку ENTER сказано выше.

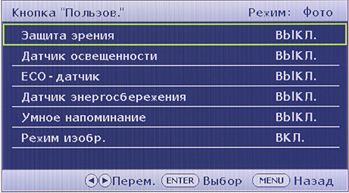

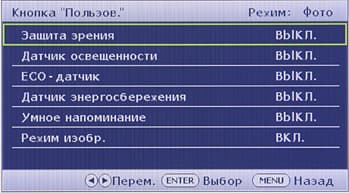

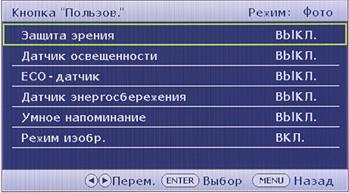

ЖК-монитор BenQ BL2400PT, меню

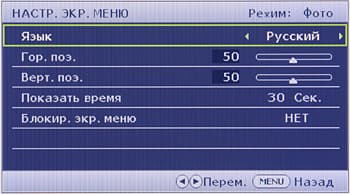

При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню.

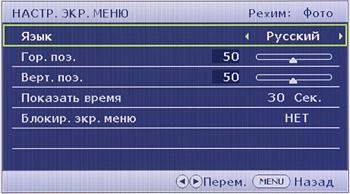

ЖК-монитор BenQ BL2400PT, меню

Кириллический шрифт меню ровный (за исключение пары букв) и читаемый. Качество перевода на русский язык хорошее. К монитору прилагается краткое руководство пользователя с разделом на русском языке и CD-ROM с руководствами пользователя в виде PDF-файлов, в том числе и русская версия, которая также находится на русском сайте компании. Индикатор состояния неяркий, он светится зеленым при работе, мигает оранжевым в режиме ожидания и не горит, когда монитор выключен. В мониторе есть режим с автоматической регулировкой яркости в зависимости от уровня внешней освещенности (пункт Защита зрения).

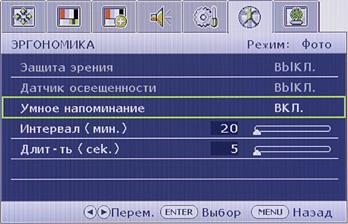

ЖК-монитор BenQ BL2400PT, меню

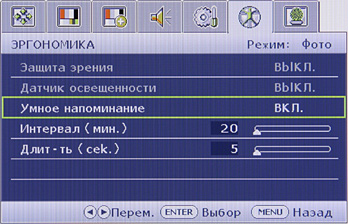

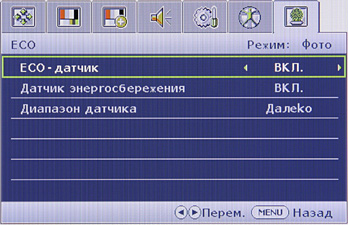

Также монитор может отслеживать присутствия объекта перед монитором и переходить в ждущий режим через некоторое время отсутствия пользователя. В меню задается диапазон чувствительности датчика присутствия — Рядом, Посередине и Далеко, что соответствует границе в 50, 65 и 85 см.

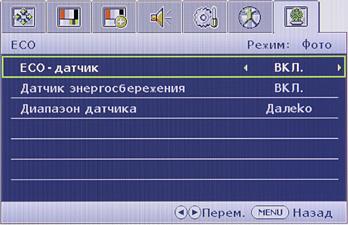

ЖК-монитор BenQ BL2400PT, меню

Датчик присутствия опрашивается каждые 4 секунды, а то, что экран монитора выключен из-за отсутствия пользователя, сообщает мигающий зеленым индикатор состояния. Функция Умное напоминание через заданный интервал и на заданное время выводит напоминание и том, что глазам нужно передохнуть.

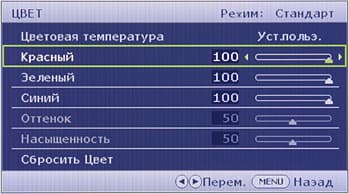

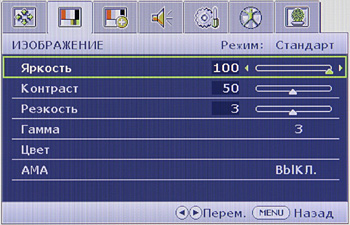

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Цвет (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов), Гамма (пять значений), Оттенок и Насыщенность.

ЖК-монитор BenQ BL2400PT, меню

ЖК-монитор BenQ BL2400PT, меню

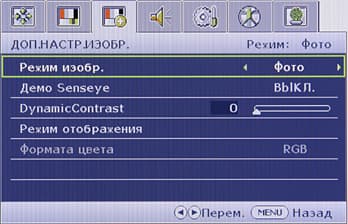

Есть режим DynamicContrast, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Игроманам будет интересна функция AMA, которая первая отвечает за разгон матрицы. Предустановленные сочетания настроек хранятся в пяти профилях.

ЖК-монитор BenQ BL2400PT, меню

В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.

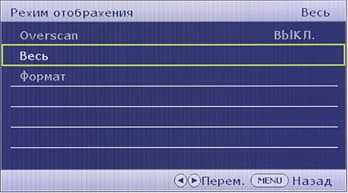

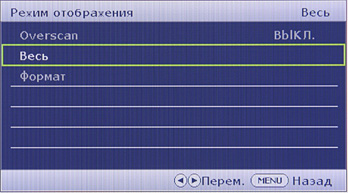

Режимов геометрической трансформации всего два: Весь — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3) и Формат — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться.

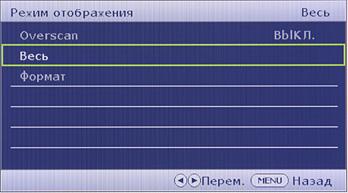

ЖК-монитор BenQ BL2400PT, меню

Доступность режимов определяется типом видеосигнала. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1080 как при DVI-(HDMI-), так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Использовалось HDMI- (через кабель переходник с HDMI на DVI) и компонентное аналоговое подключение. В тестовую подборку входили различные тесты на DVD и BD, а также ряд фильмов на тех же носителях. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p (HDMI). Full HD при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются в светах, но в тенях есть незначительный завал. Яркостная и цветовая четкости очень высокие. При HDMI-подключении качество масштабирования из низких разрешений не очень высокое.

Как мы уже отмечали, поверхность матрицы полуматовая, то есть она не зеркально-гладкая, но все же немного бликует, поэтому яркие источники света, расположенные перед экраном, будут в экране отражаться. Зато нет «кристаллического» эффекта (микроскопической вариации яркости), присущего многим матрицам с матовой поверхностью. Рассеянные источники света хорошо подавляет антибликовое покрытие матрицы.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

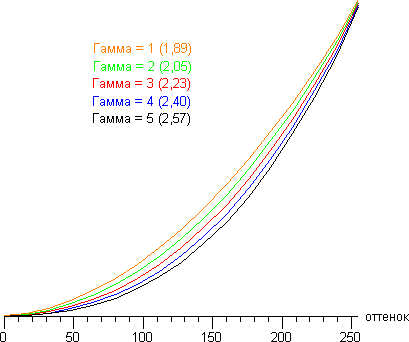

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции):

ЖК-монитор BenQ BL2400PT, гамма-кривая

Реальная гамма-кривая ближе всего к стандартной при Гамма = 3, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

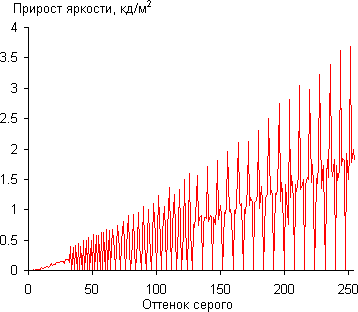

ЖК-монитор BenQ BL2400PT, гамма-кривая

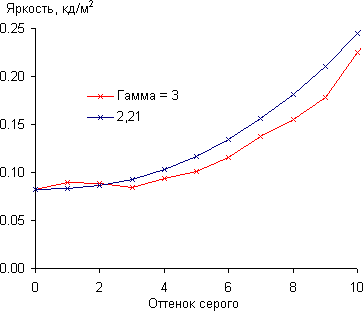

Рост прироста яркости в целом равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. При этом в тенях пара ближайших к черному оттенков по яркости от него не отличаются:

ЖК-монитор BenQ BL2400PT, гамма-кривая

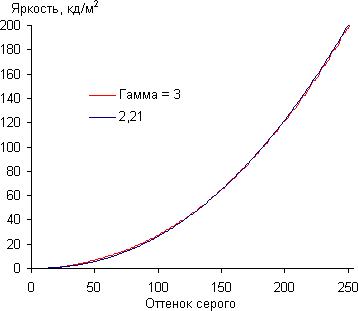

Аппроксимация полученной гамма-кривой дала показатель 2,21, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:

ЖК-монитор BenQ BL2400PT, гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1).

Цветовой охват близок к sRGB:

ЖК-монитор BenQ BL2400PT, цветовой охват

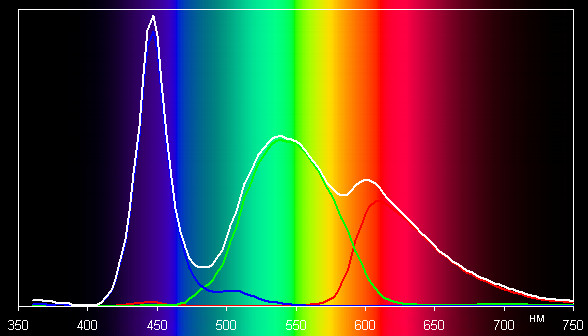

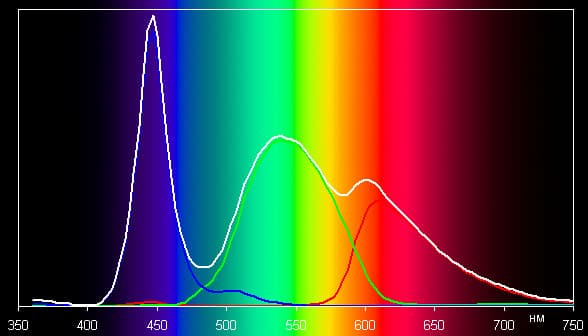

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).

ЖК-монитор BenQ BL2400PT, спектр

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача несколько отличается от стандартной, поэтому мы попытались вручную ее скорректировать, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB, профиля Стандарт (Цветовая температура = Нормальный) и после ручной коррекции:

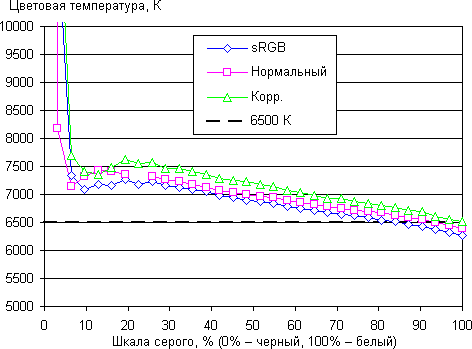

ЖК-монитор BenQ BL2400PT, цветовая температура

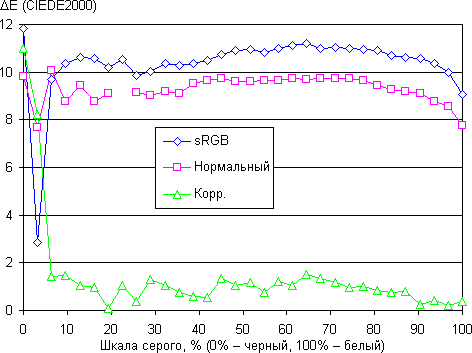

ЖК-монитор BenQ BL2400PT, дельта E

Ручная коррекция привела точку белого к стандартным 6500 К, убрала отклонение от спектра абсолютно черного тела, но небольшой рост цветовой температуры по мере уменьшения светлоты на шкале серого не устранила.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,098 кд/м² −24,1 49,1
Яркость белого поля 201 кд/м² −8,6 9,5
Контрастность 2094:1 −38,0 35,4

Равномерность белого поля хорошая, а черного поля и контрастности — средняя, однако при таком низком уровне черного его неравномерность в глаза не бросается. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

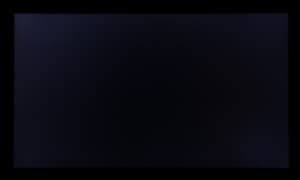

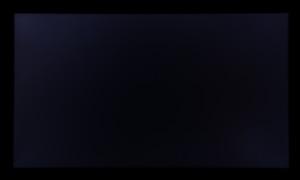

ЖК-монитор BenQ BL2400PT, распределение яркости черного поля по площади экрана

При максимальном значении параметра DynamicContrast на черном поле во весь экран монитор просто отключает подсветку. Подстройка яркости происходит очень медленно, поэтому практической пользы от этого режима нет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость (Контраст = 50) Яркость, кд/м² Потребление электроэнергии, Вт
100 209 33,8
50 132 24,1
0 53,9 14,7

При включенном режиме с автоматической регулировкой яркости в полной темноте устанавливается яркость в 56 кд/м², а в помещении со средней освещенностью — 110 кд/м². В режиме ожидание монитор потребляет 0,3 Вт, в выключенном состоянии — не более 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание подсветки не видно, благодаря высокой частоте модуляции — 200 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный равно 25,5 мс (16,8 мс вкл. + 8,7 мс выкл.). Переходы между полутонами происходят в среднем за 44,6 мс в сумме. Активация режима AMA включает разгон — на фронтах переходов появляются всплески яркости, а среднее суммарное время перехода между полутонами уменьшается до 20,6 мс, между черным и белым — до 18,1 мс (9,5 мс вкл. + 8,6 мс выкл.). Для иллюстрации ниже приведен график полутонового перехода между оттенками 70% и 90% при включенном и при выключенном режиме AMA:

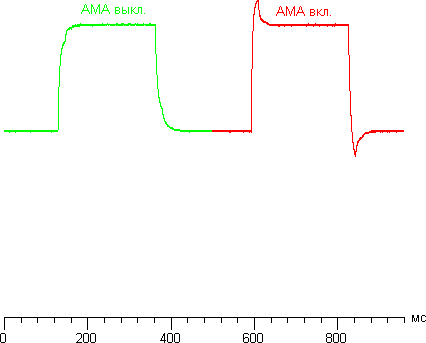

ЖК-монитор BenQ BL2400PT, режим AMA

Характерные артефакты, вызванные чрезмерным разгоном, отсутствуют.

Задержка вывода изображения зависит от типа подключения, и при цифровом подключении от того, первичным или вторичным установлен тестируемый монитор.

Подключение Задержка вывода, мс
VGA 9,4
DVI, первичный 13,1
DVI, вторичный −0,5

Задержки с такими значениями ощутить практически нереально.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства VA-матрицы симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор BenQ BL2400PT, углы обзора в вертикальной плоскости ЖК-монитор BenQ BL2400PT, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор BenQ BL2400PT, углы обзора по диагонали ЖК-монитор BenQ BL2400PT, яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор BenQ BL2400PT, контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 30
Горизонтальное 41
Диагональное 36

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля в относительном масштабе сильно возрастает, но по абсолютным величинам она не превышает 1 кд/м². В итоге контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор BenQ BL2400PT, сдвиг по цвету в вертикальной плоскостиЖК-монитор BenQ BL2400PT, сдвиг по цвету в горизонтальной плоскости

ЖК-монитор BenQ BL2400PT, сдвиг по цвету по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении в любом из трех направление на уровне 45° ΔE для трех основных цветов меньше 3, для белого и серого поля достигает 4-5 единиц, что, впрочем, не так уж и много, но светлые оттенки цветов, особенно светло-синий оттенок, претерпевают значительные изменения.

Выводы

По совокупности характеристик монитор пригоден для типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр. Впрочем, следует учитывать, что матрица даже в режиме с разгоном не очень быстрая, и в случае очень динамичных игр это может приводить к отрицательному эффекту. Особенно отметим заботу производителя об окружающей среде и о пользователе, воплощенную в виде функций, помогающих экономить электроэнергию, эргономичной подставки и напоминании о необходимости дать глазам отдохнуть.

Достоинства:

  • Хорошая цветопередача
  • Практичный дизайн
  • Удобная регулируемая подставка
  • Три видеовхода
  • Поддержка HDCP и бытовых видеорежимов
  • Датчик присутствия, режим с автоматической подстройкой яркости и функция напоминания об отдыхе
  • Функция разгона
  • Русифицированное меню

Недостатки:

  • Не поддерживается режим 4:3 в случае сигналов PAL и NTSC
