ЖК-монитор BenQ VW2420H


Представляем второй монитор компании BenQ на матрице MVA со светодиодной подсветкой. Первым у нас побывал BenQ EW2420, ну а третий — BL2400PT, с DisplayPort и регулируемой подставкой — до России пока, увы, не добрался.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыAMVA со светодиодной подсветкой
Диагональ24 дюйма
Отношение сторон16:9
Разрешение1920×1080 пикселей
Область изображения531,36×298,89 мм
Шаг пикселей0,276 мм
Яркость250 кд/м²
Контрастность3000:1 (динамическая 20 000 000:1)
Углы обзора178° (гор.) и 178° (верт.) до контраста 10:1
Время отклика8 мс от серого к серому (GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-D
  • Аудио/видеовход HDMI (в. 1.3)
  • Видеовход VGA
  • Аудиовыход (гнездо миниджек 3,5 мм)
Совместимые видеосигналыДо 1920×1080 пикселей
Акустическая системаОтсутствует
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 5° вперед и 15° назад
Размеры (Ш×В×Г)580,4×433,9×188,5 мм
Масса3,9 кг
Потребляемая мощностьне более 40 Вт максимум,
менее 1 Вт в режиме ожидания
Напряжение питания12 В
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.benq.ru
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Внешний блок питания (100-240 В, 50-60 Гц на 12 В, 3 А постоянного тока)
  • Видеокабель VGA
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководствами пользователя

Внешний вид

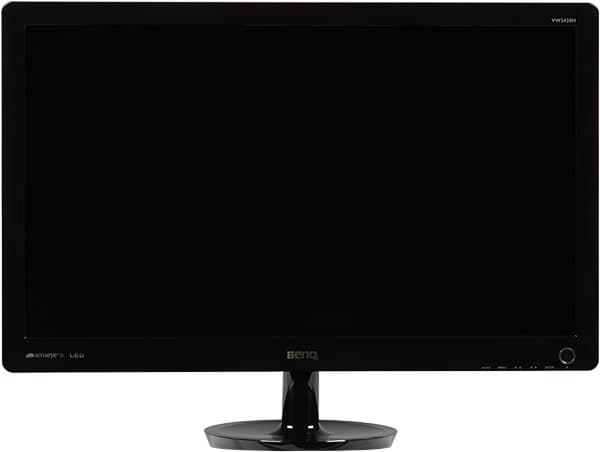

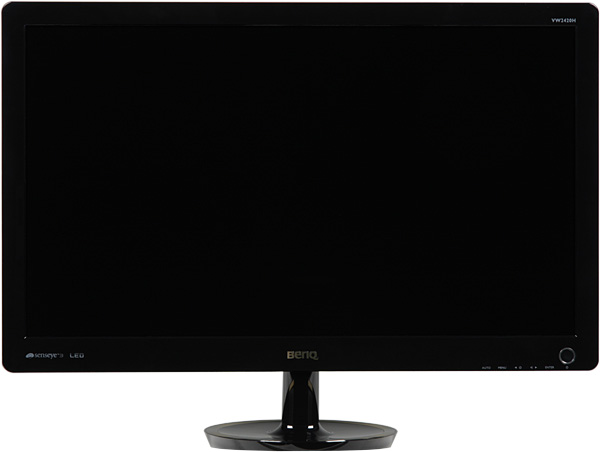

ЖК-монитор BenQ VW2420H, Front

Корпус монитора, стойка и основания подставки изготовлены из пластика с зеркально-гладкой поверхностью не очень устойчивой к царапинам. Поверхность матрицы черная, по отражающей способности она не совсем матовая, но и не глянцевая, а что-то среднее. На нижней кромке справа находятся 5 кнопок управления, подписанные белым на рамке спереди.

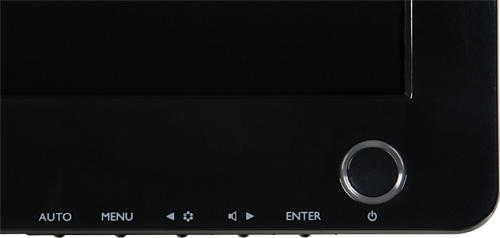

ЖК-монитор BenQ VW2420H, Buttons

Кнопка питания расположена рядом — в правом нижнем углу рамки на ее фронтальной плоскости. Кольцо вокруг этой кнопки является индикатором состояния, который не светится, когда монитор выключен, неярко светится зеленым при работе и мигает оранжевым в режиме ожидания. Разъем питания и интерфейсные разъемы расположены в неглубокой нише сзади и ориентированы назад.

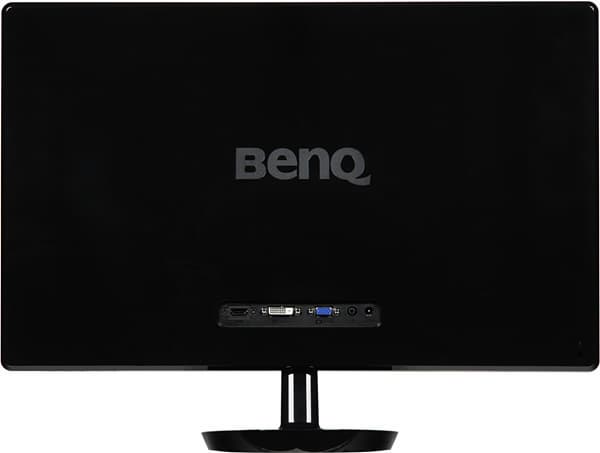

ЖК-монитор BenQ VW2420H, Rear

Сзади в нижнем углу можно обнаружить разъем для замка Кенсингтона. Основание подставки изготовлено из монолитного куска пластика и снизу усилено стальным диском с резиновыми накладками. Верхняя плоскость основания немного скошена вперед, но и вогнута вниз, поэтому офисная мелочевка, сложенная на нем, скатываться не будет.

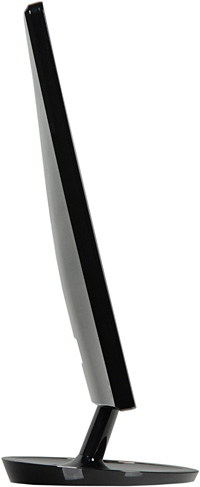

ЖК-монитор BenQ VW2420H, Side

По периметру основания идут металлизированные концентрические канавки. Так, для большей красоты. Площадь основания относительно небольшая, но оно тяжелое, а блок экрана наоборот легкий, поэтому монитор стоит устойчиво. Единственный шарнир позволяет немного наклонять блок экрана вперед и больше — назад.

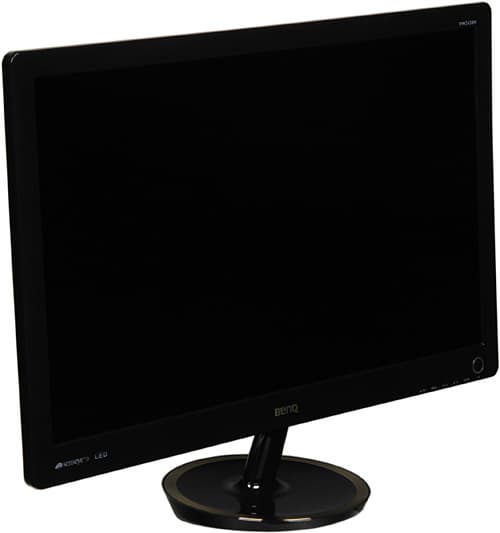

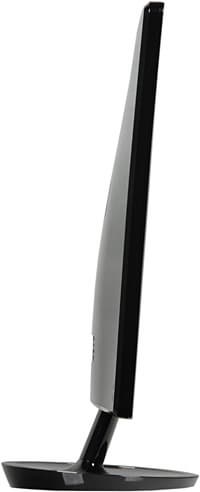

ЖК-монитор BenQ VW2420H, Side   ЖК-монитор BenQ VW2420H, Side

Монитор оснащен внешним блоком питания, который на удивление компактный и легкий. При работе монитора на максимальной яркости БП заметно греется, но не настолько, чтобы вызывать какие-либо опасения.

Коммутация

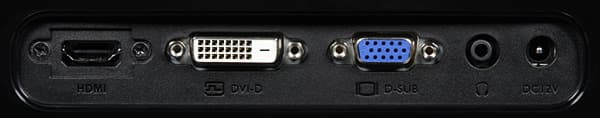

ЖК-монитор BenQ VW2420H, Сonnectors

Есть компьютерные входы — аналоговый VGA (с поддержкой компонентного цветоразностного сигнала) и цифровой DVD-D (с поддержкой HDCP), — а также «бытовой» HDMI, воспринимающих цифровое видео и цифровой звук. Для вывода аналогового звука имеется гнездо миниджек 3,5 мм. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню или последовательным нажатием на кнопку ENTER.

ЖК-монитор BenQ VW2420H, OSD

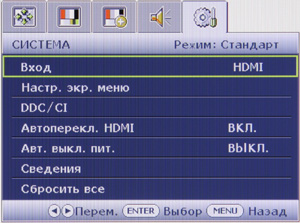

Также есть автоматический поиск активного входа, при этом HDMI-вход можно исключить из перебора. В случае цифровых сигналов RGB и HDMI-подключения можно указать яркостный диапазон, а для аналогового подключения и тип кодирования цвета — RGB или цветоразностный. Есть возможность установить интервал времени (10—30 мин), через который монитор автоматически переходит из спящего режима в выключенное состояние. Качество звука в наушниках не очень высокое, низких частот нет, как и запаса громкости, но хоть в паузах шипения не слышно.

Меню, локализация и управление

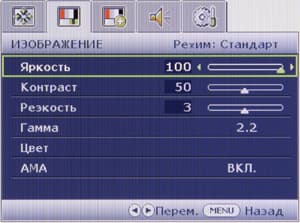

Навигация по меню не самая удобная, но привыкнуть можно. В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Когда нет меню, то кнопка влево отвечает за быстрый переход к выбору профиля, кнопка вправо — вызов регулировки громкости, про кнопку ENTER сказано выше. При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и включить блокировку.

ЖК-монитор BenQ VW2420H, OSD

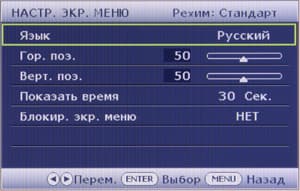

Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. К монитору прилагается краткое руководство пользователя и CD-ROM с руководствами пользователя в виде PDF-файлов (русские версии присутствуют).

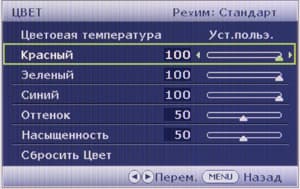

Есть стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Гамма (выбор профиля гамма-коррекции), Цвет (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов, плюс для цветоразностных сигналов настройки Оттенок и Насыщенность).

ЖК-монитор BenQ VW2420H, OSD

ЖК-монитор BenQ VW2420H, OSD

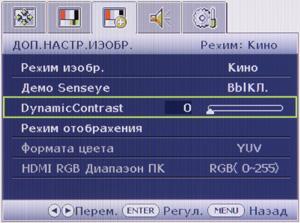

Предустановленные сочетания настроек хранятся в нескольких профилях. В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.

ЖК-монитор BenQ VW2420H, OSD

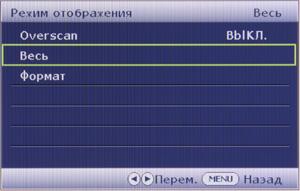

Режимов геометрической трансформации всего два: Весь — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Формат — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Доступность режимов определяется типом видеосигнала.

ЖК-монитор BenQ VW2420H, OSD

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, но в тенях первые 5 оттенков на шкале серого неотличимы по яркости от черного цвета. Поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов, за исключением масштабирования стандартных для PAL и NTSC разрешений при подключении ко входу DVI-D. В режиме 1920×1080 как при DVI-, так и при VGA-подключении четко различаются полоски через один пиксель. Для передачи всех оттенков динамическое смешение цветов (дизеринг), судя по всему, не используется.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 (HDMI- и компонентное аналоговое подключение). Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p (HDMI). Full HD при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка выводится по полям. При HDMI-подключении тонкие градации оттенков различаются как в светах, так и в тенях, но при компонентном подключении есть неустранимый завал в тенях, а темно-серые и самые светлые оттенки на шкале серого имеют заметный цветовой сдвиг. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В случае сигнала Full HD при отключенном оверскане картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. В целом, монитор отлично справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

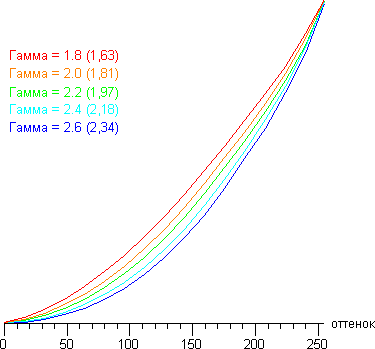

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма (подключение по DVI). На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор BenQ VW2420H, Gamma

Реальная гамма-кривая ближе всего к стандартной при значении Гамма 2.4, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор BenQ VW2420H, Gamma

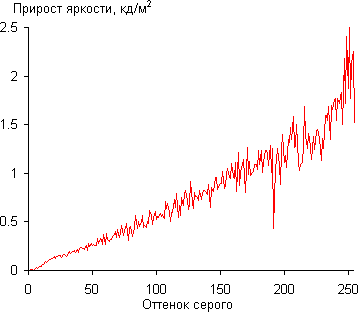

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего:

ЖК-монитор BenQ VW2420H, Gamma

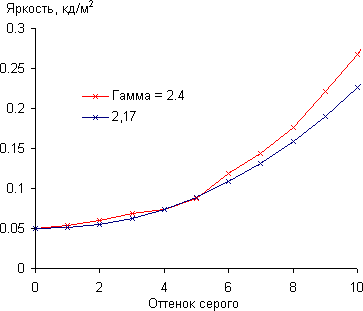

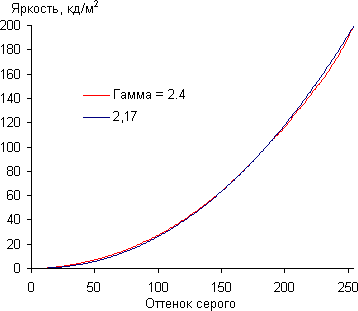

Аппроксимация полученной гамма-кривой дала показатель 2,17, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

ЖК-монитор BenQ VW2420H, Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

ЖК-монитор BenQ VW2420H, Gamut

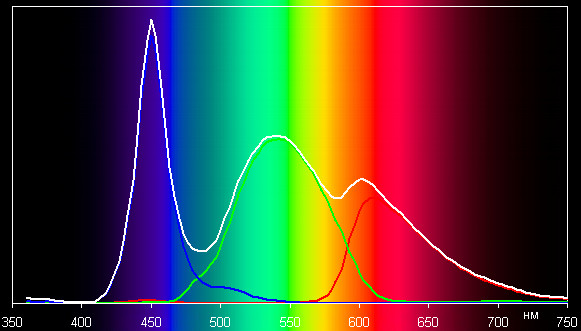

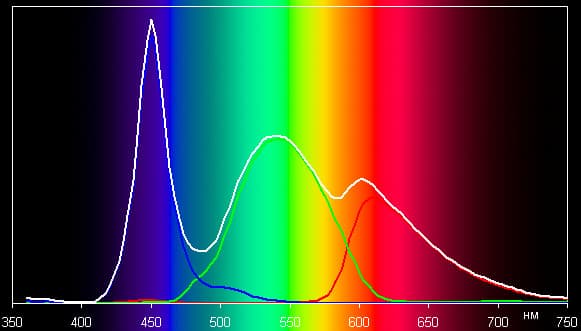

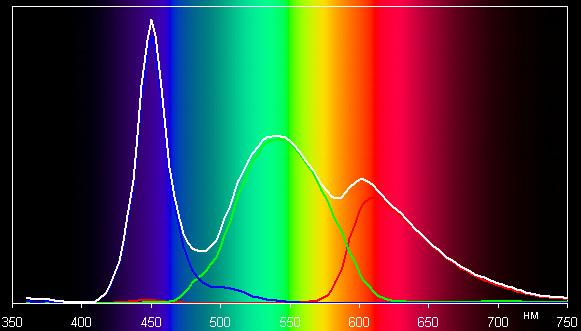

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор BenQ VW2420H, Spectrum

Компоненты основных цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Цветопередача ближе всего к стандартной при выборе профиля Стандарт и цветовой температуры Нормальный. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей sRGB и Стандарт (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая):

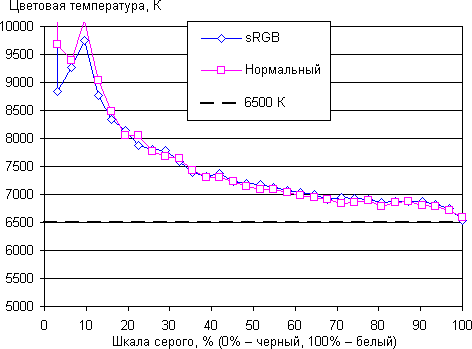

ЖК-монитор BenQ VW2420H, CT

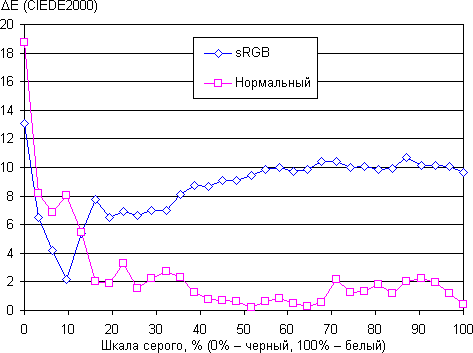

ЖК-монитор BenQ VW2420H, DE

Видно, что точка белого близка к стандартным 6500 К (поэтому мы не пытались корректировать цветопередачу имеющимися регулировками усиления цветов), но чем темнее оттенок, тем больше цвета уплывают «холодную» область, хотя отклонение от спектра абсолютно черного тела не такое уж и большое.

Измерение равномерности черного и белого полей, яркости и энергопотребления

При измерении равномерности белого и черного полей датчик яркости последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Так как яркость черного поля очень низкая, то ее не удается измерить с хорошей точностью, поэтому для нее и для контрастности мы приводим только средние значения.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,043 кд/м²
Яркость белого поля 216 кд/м² −11,8 11,4
Контрастность 5500:1

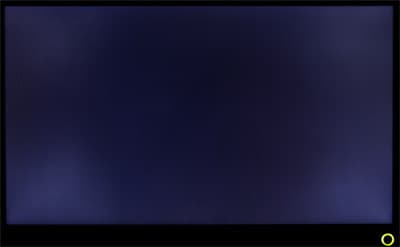

Аппаратные измерения показали хорошую равномерность белого поля и очень высокую контрастность. На взгляд черное поле очень темное и равномерное, и только после адаптации в полной темноте можно разглядеть характерную для VA-матриц слабую засветку из углов к центру. О характере засветки можно судить по приведенной ниже фотографии черного поля:

ЖК-монитор BenQ VW2420H, Black

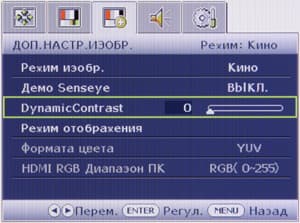

При включении режима DynamicContrast на темных изображениях яркость автоматически уменьшается, на светлых — повышается, но скорость изменения яркости подсветки невысокая и составляет десятки секунд. Пользы от такой медленной подстройки яркости не очень много. Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 222 37,9
50 142,3 27,5
0 64,5 17,1

В режиме ожидание монитор потребляет 0,9 Вт, в выключенном состоянии — 0,7 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцание подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

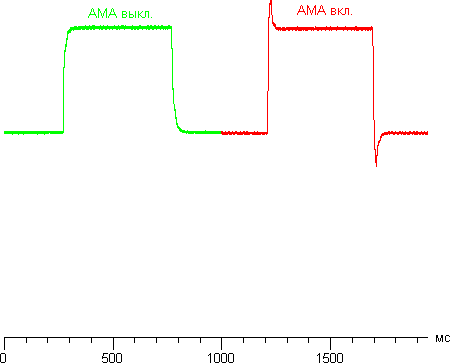

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный равно 27,6 мс (19,9 мс вкл. + 7,7 мс выкл.). Переходы между полутонами происходят в среднем за 42,9 мс в сумме. Активация режима AMA включает небольшой разгон — на фронтах некоторых переходов появляются всплески яркости, а среднее суммарное время перехода между полутонами уменьшается до 20,9 мс и переход черный-белый-черный занимает уже 21,4 мс (13,9 мс вкл. + 7,5 мс выкл.). Для иллюстрации ниже приведен график полутонового перехода между оттенками 70% и 90%:

ЖК-монитор BenQ VW2420H, Tr

Бросающихся в глаза артефактов от разгона не видно. Задержка вывода изображения относительно ЭЛТ-монитора зависит от типа подключения и, для цифрового подключения, от того первичным или вторичным установлен тестируемый монитор.

Подключение Задержка вывода, мс
VGA 10,0
HDMI, первичный 3,6
HDMI, вторичный 6,8
DVI, первичный 9,1
DVI, вторичный 12,2

Задержка с такими значениями практически не ощутима.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

ЖК-монитор BenQ VW2420H, В вертикальной плоскости ЖК-монитор BenQ VW2420H, В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор BenQ VW2420H, По диагонали ЖК-монитор BenQ VW2420H, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор BenQ VW2420H, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 29/−28
Горизонтальное 41/−40
Диагональное 37/−37

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля в относительном масштабе сильно возрастает, но по абсолютным величинам она не превышает 0,75 кд/м². В итоге контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1. Цветопередача при не очень больших отклонениях меняется незначительно.

Для количественной характеристики ее изменения мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Так как свойства VA-матрицы фактически симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, влево и по диагонали вверх и влево. Измерения проводились в диапазоне углов от 0 (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор BenQ VW2420H, Color ShiftЖК-монитор BenQ VW2420H, Color Shift

ЖК-монитор BenQ VW2420H, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении в любом из трех направлений на уровне 45° ΔE для трех основных цветов меньше 3, и только для белого поля достигает 4—5 единиц, что, впрочем, не так уж и много. Можно сделать вывод, что цвета при отклонении от перпендикуляра к экрану меняются не очень сильно.

Выводы

Набор функций монитора BenQ VW2420H очень близок к функциональности протестированного ранее монитора BenQ EW2420. Да и матрица у этих двух мониторов похоже одинаковая. По совокупности свойств BenQ VW2420H допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы и непрофессиональной работы с графикой. Очень хорошо проявит себя монитор в случае просмотра кино, так как высокая контрастность и отличные углы обзора важны именно в этом случае, и чуть хуже, из-за невысокой скорости матрицы, — в динамичных играх.

Достоинства:

  • Хорошее качество изображения (приемлемая цветопередача, очень высокая контрастность, достаточная яркость)
  • Три видеовхода, в том числе HDMI
  • Отличные углы обзора
  • Русифицированное меню

Недостатки:

  • Неустранимый завал в тенях при VGA-подключении
  • Невысокое качество аналогового аудиовыхода
