ЖК-монитор AOC m2752Pqu


Данный монитор привлекает внимание как минимум наличием регулируемой подставки и типом установленной матрицы. Все-таки MVA обещает хорошую контрастность и отсутствие выраженного «диагонального» эффекта — сильного повышения яркости черного поля при отклонении взгляда по диагонали от перпендикуляра к поверхности экрана.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыMVA со светодиодной подсветкой
Диагональ68,6 см (27 дюймов)
Отношение сторон16:9 (597,89×336,31 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,311 мм
Яркость300 кд/м²
Контрастность1200:1, динамическая 20 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика8 мс (от серого к серому — GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DisplayPort
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
  • USB (гнездо типа B, вход на разветвитель)
  • USB (гнездо типа А, выход разветвителя), 4 шт.
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для DisplayPort-подключения
Отчет MonInfo для HDMI-подключения
Отчет MonInfo для DVI-D-подключения
Отчет MonInfo для VGA-подключения
Акустическая системаВстроенные громкоговорители
Особенности

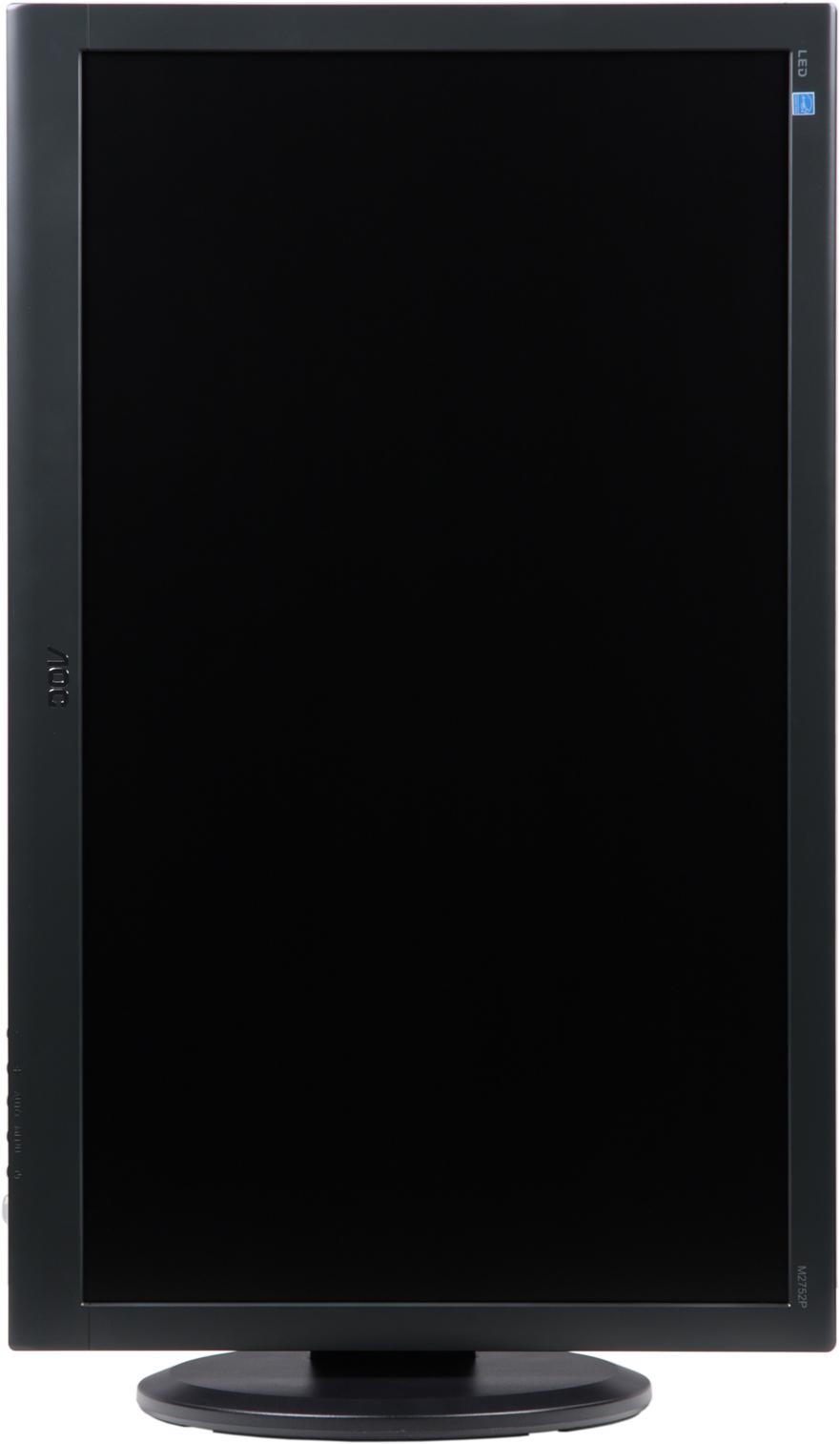

  • Подставка: поворот вправо-влево, наклон 4° вперед и 19° назад, подъем 110 мм, переворот в портретную ориентацию
  • 100×100 мм площадка VESA для настенного монтажа
  • USB-хаб 2.0, 1 порт на вход, 4 порта на выход
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 645,7×452×210 мм с подставкой
Масса7,6 кг
Потребляемая мощностьМенее 44 Вт
менее 0,4 Вт в режиме ожидания
менее 0,3 Вт в выключенном состоянии
Напряжение питания 90—240 В, 50/60 Гц
Комплект поставки
  • Монитор
  • Основание подставки и два винта с барашками
  • Кабель питания (IEC 60320-1 C14 на евровилку CEE 7/7)
  • Видеокабель VGA
  • Кабель DVI-D
  • Аудиокабель 3,5 мм миниджек
  • USB-кабель, вилка типа A на тип B
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.aoc-europe.com
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

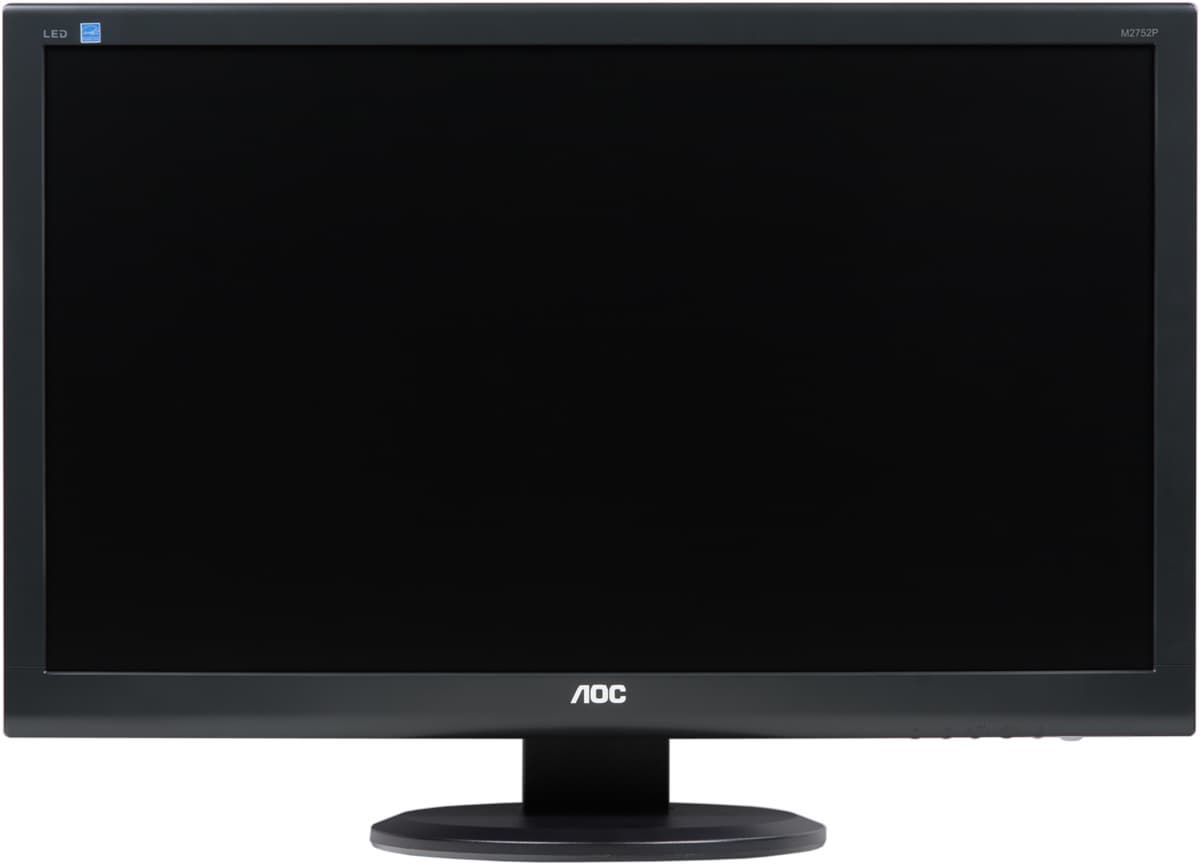

ЖК-монитор AOC m2752Pqu, вид спереди

Внешние панели монитора, включая рамку вокруг экрана и подставку, изготовлены из черного пластика с матовой поверхностью. Поверхность матрицы черная и матовая. На нижнем торце ближе к правому углу находятся пять кнопок управления и индикатор состояния.

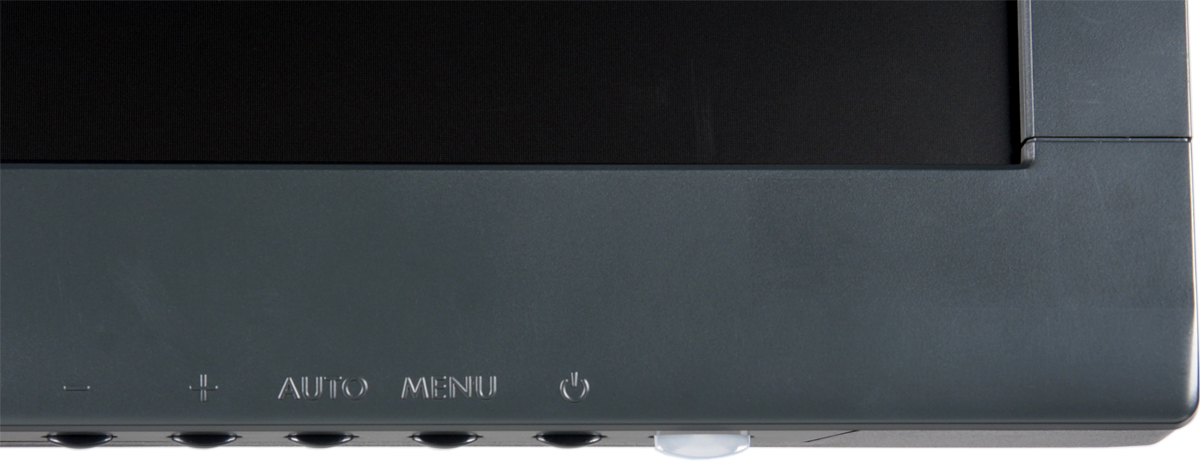

ЖК-монитор AOC m2752Pqu, контрольная панель

Обозначения кнопок просто выдавлены на фронтальной рамке и практически не читаемы. Через решетки снизу можно разглядеть два небольших громкоговорителя овальной формы, расположенных почему-то немного несимметрично относительно центра. Разъем питания и интерфейсные разъемы расположены на задней панели и ориентированы назад,

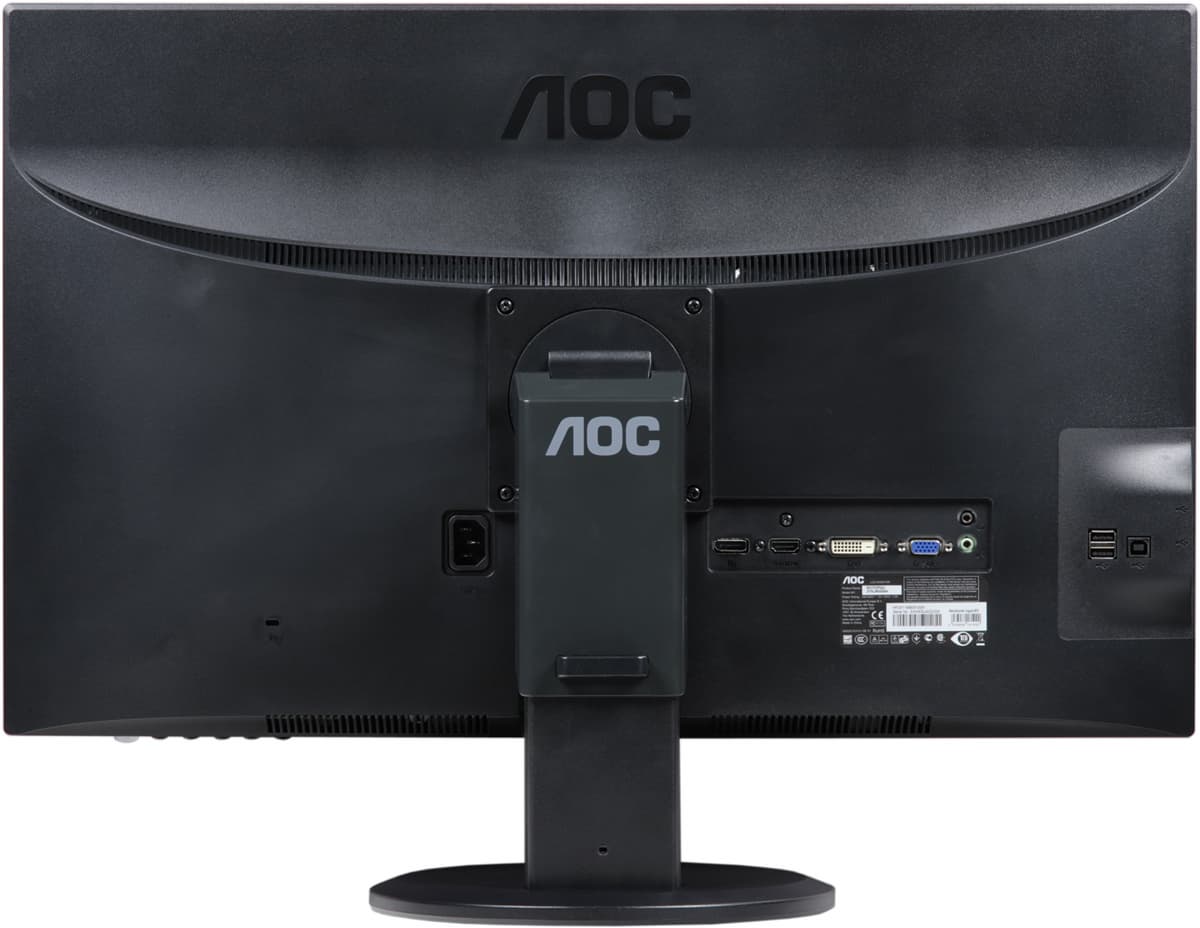

ЖК-монитор AOC m2752Pqu, вид сзади

а два из четырех выходных разъемов USB находятся на левом торце блока экрана.

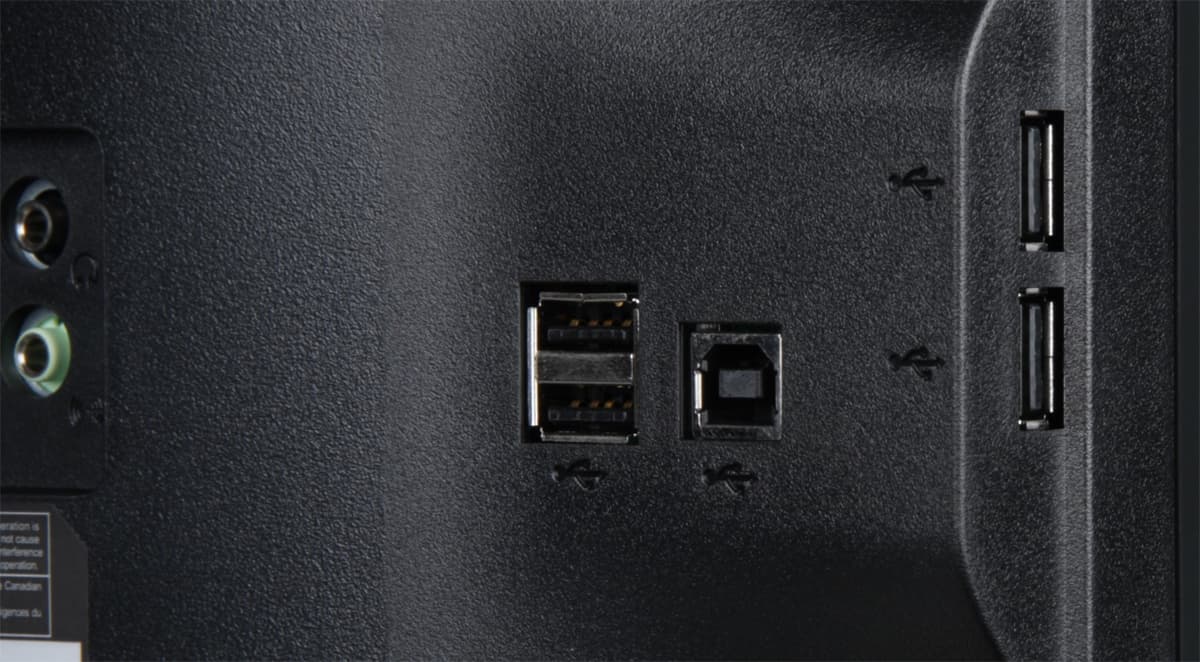

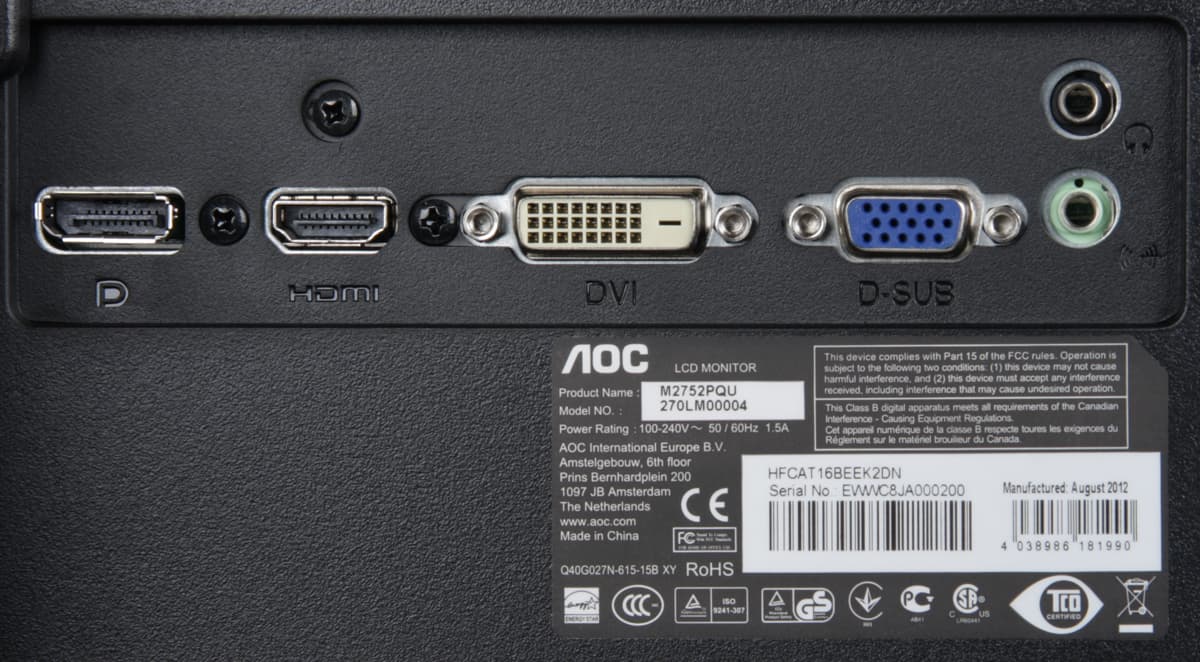

ЖК-монитор AOC m2752Pqu, разъемы

Также на задней панели можно обнаружить разъем для кенсингтонского замка. Монитор оснащен встроенным блоком питания, возможно, поэтому не обошлось без вентиляционных решеток — на задней панели внизу и в средней ее части. Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию (для этого экран нужно сначала приподнять и отклонить назад) и повернуть вправо-влево.

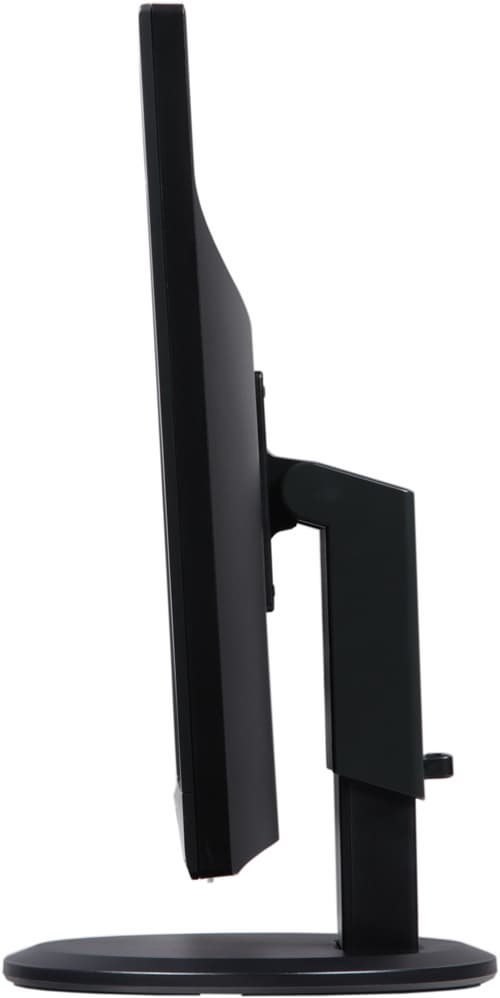

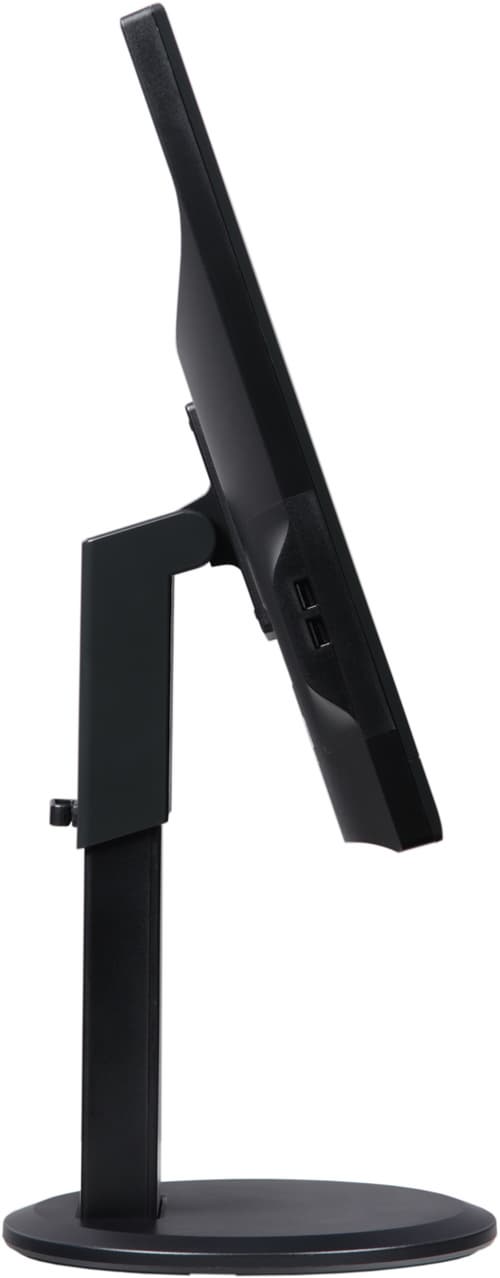

ЖК-монитор AOC m2752Pqu, вид сбоку    ЖК-монитор AOC m2752Pqu, вид сбоку

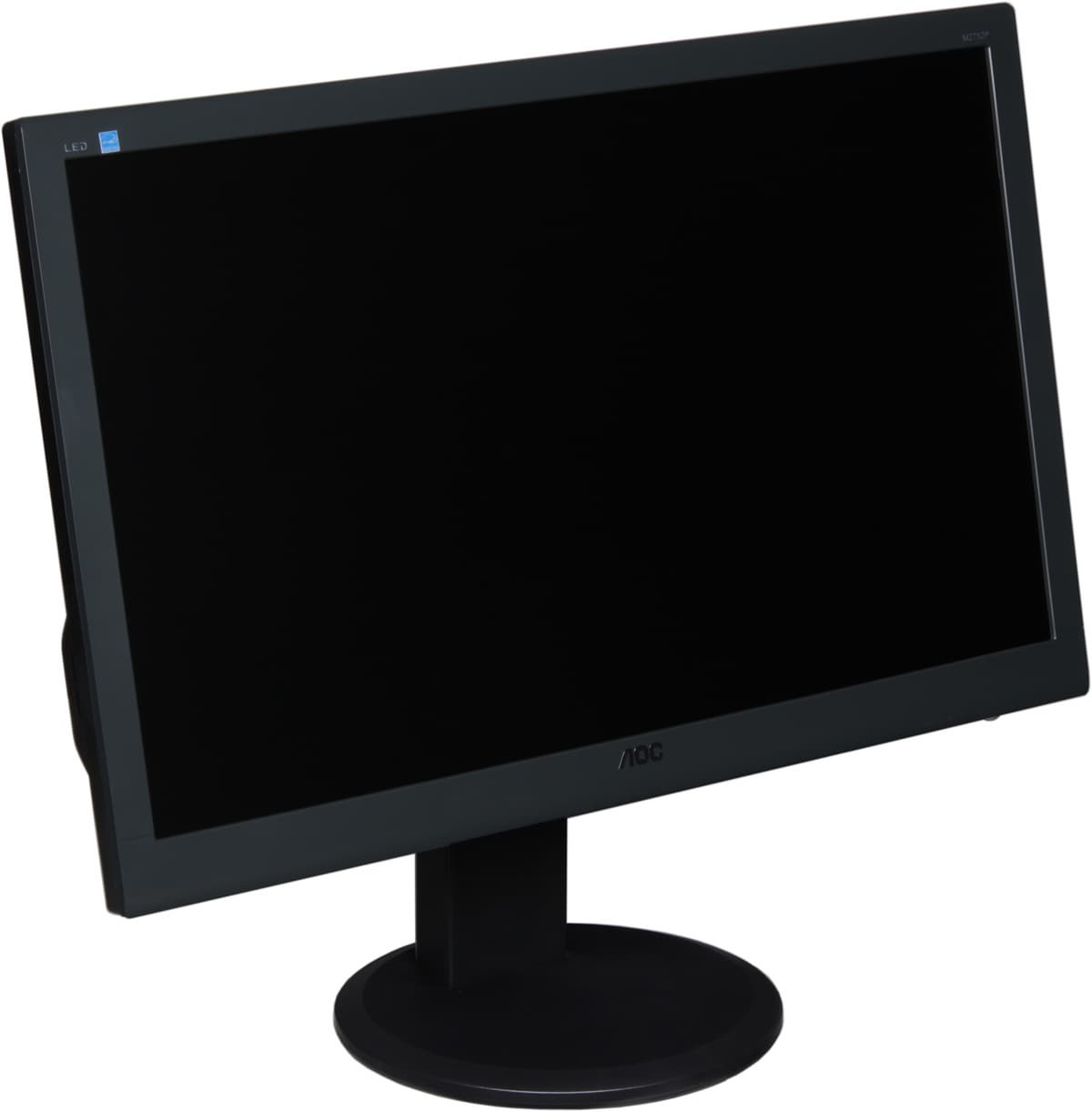

ЖК-монитор AOC m2752Pqu, вид спереди

Основание подставки относительно большое по площади, но оно сверху в основном плоское, что повышает эффективность использования рабочей площади стола. Монитор стоит на подставке очень устойчиво.

ЖК-монитор AOC m2752Pqu, общий вид

Конструкция подставки достаточно жесткая, так как несущие элементы подставки изготовлены из толстой штампованной стали. Резиновые прокладки по периметру основания подставки защищают поверхность стола от царапин и предотвращают скольжение монитора на гладких поверхностях. Кабели, идущие от разъемов монитора, можно заправить за пластиковую скобку на задней поверхности стойки. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

Коммутация

ЖК-монитор AOC m2752Pqu, разъемы

Монитор оснащен четырьмя входами: DisplayPort, HDMI, DVI-D и VGA. Есть режим с автоматическим поиском активного входа. Ручной выбор входа осуществляется кнопкой на рамке или в меню. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе от других видеовходов звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — негромко, без низких частот вообще и с заметными паразитными резонансами на некоторых частотах. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках громкость была достаточной, и даже с небольшим запасом. Качество звука в наушниках в принципе неплохое — звук чистый, воспроизводятся все частоты, в паузах шума не слышно, однако по субъективным ощущениям звук какой-то некомфортный.

Меню, локализация и управление

Индикатор питания при работе неярко светится синим, в режиме ожидания — красным и не горит, если монитор выключен. Когда на экране нет меню, то первая (слева направо) кнопка переключает режимы Эконом, вторая — отвечает за регулировку громкости, третья выводит список входов, а при долгом нажатии запускает автоматическую подстройку под параметры VGA-сигнала, четвертая — выводит меню установок. Меню представляет собой широкую полосу со значками страниц в верхней части и с настройками в нижней. Навигация по меню не самая удобная, но привыкнуть можно. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Можно передвинуть меню, отрегулировать прозрачность его фона и установить тайм-аут автоматического выхода из меню.

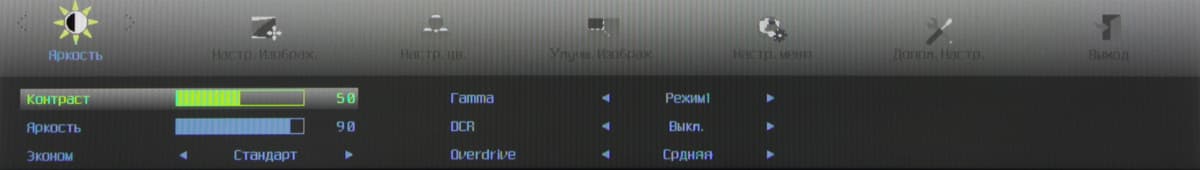

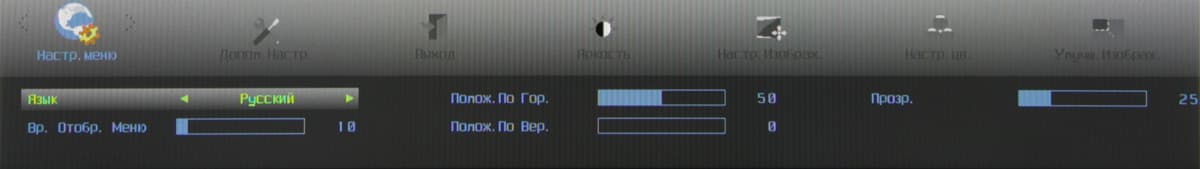

ЖК-монитор AOC m2752Pqu, меню установок

Есть русская версия экранного меню. Кириллический шрифт меню слегка неровный, но читаемый. Качество перевода надписей в меню на русский язык среднее. В меню можно активировать таймер на выключение (1—24 часа). На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть программа для настройки монитора с компьютера i-Menu, менеджер по энергосбережению e-Saver, организатор рабочего стола Screen+, а также драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании мы нашли программы, но не руководства и драйверы.


Присутствуют стандартные настройки Контраст и Яркость.

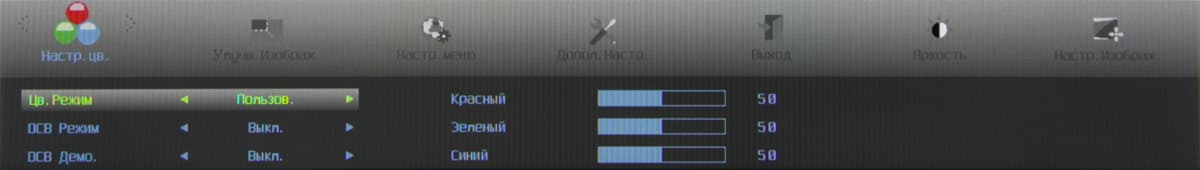

ЖК-монитор AOC m2752Pqu, меню установок

Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

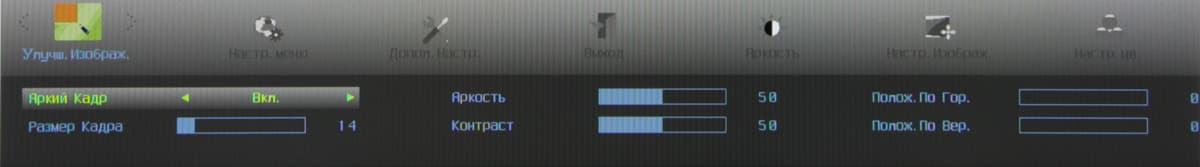

ЖК-монитор AOC m2752Pqu, меню установок

Список Гамма — это три профиля гамма-коррекции, Эконом — предустановленные сочетания установок яркости и контрастности, DCB — специальные профили цветокоррекции, а при выборе DCB Демо. экран делится на две половинки, на одной демонстрируется исходное изображение, на другой — скорректированное. Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения. При этом можно изменять размер и положение этой области.

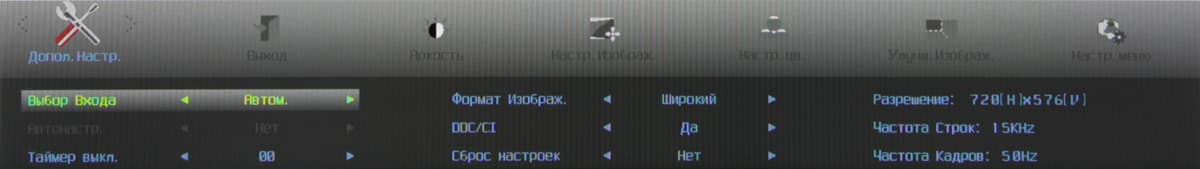

ЖК-монитор AOC m2752Pqu, меню установок

Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением пропорций 4:3.

ЖК-монитор AOC m2752Pqu, меню установок

Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются оттенки от 2 до 254. Как при VGA, так и при цифровых способах подключения поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. Заметного «кристаллического» эффекта нет.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p (50/60 кадр/с) монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков (в стандартном диапазоне видео) различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080i/p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. При подключении к плееру по DVI (с помощью кабеля-переходника с DVI на HDMI) поддерживаются те же режимы, что и при HDMI-подключении, но качество масштабирования из разрешений ниже 1080p заметно хуже.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

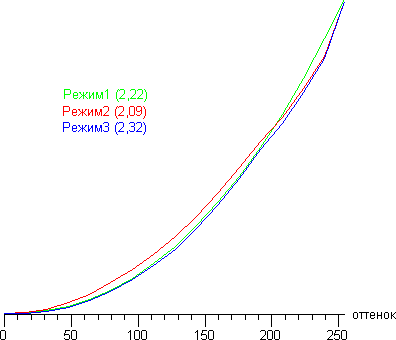

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

ЖК-монитор AOC m2752Pqu, Гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при значении Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

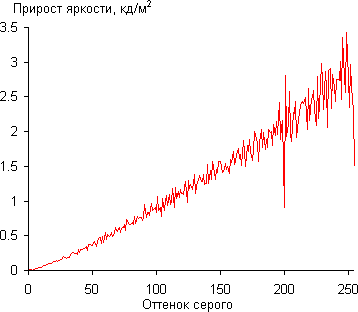

ЖК-монитор AOC m2752Pqu, Дифференциальная гамма-кривая

Кроме самой светлой области, рост прироста яркости равномерный. И даже в светлой области прирост становится равномерным, если уменьшить контрастность с 54 (значение, при котором мы выполняли все тесты) до 50. Каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

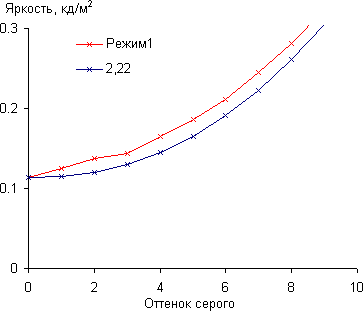

ЖК-монитор AOC m2752Pqu, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,22, что близко к стандартному значению 2,2, при этом аппроксимирующая показательная функция практически совпадает с реальной гамма-кривой:

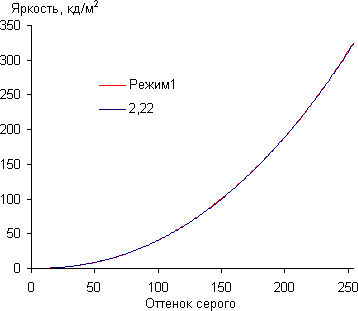

ЖК-монитор AOC m2752Pqu, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват несколько отличается от sRGB:

ЖК-монитор AOC m2752Pqu, цветовой охват

Впрочем, отклонения координат синего и зеленого цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

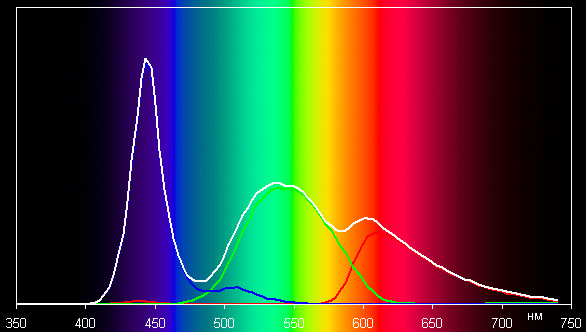

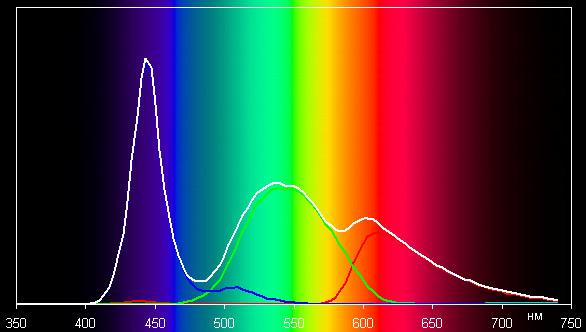

ЖК-монитор AOC m2752Pqu, спектр

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими полосами. Цветопередача даже при выборе профиля sRGB несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

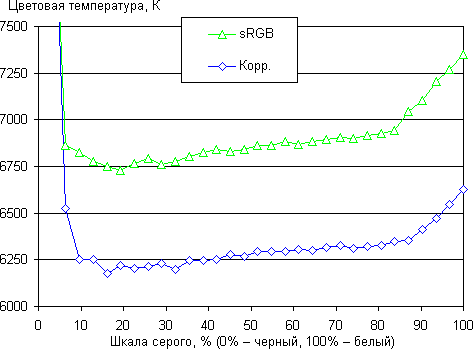

ЖК-монитор AOC m2752Pqu, цветовая температура

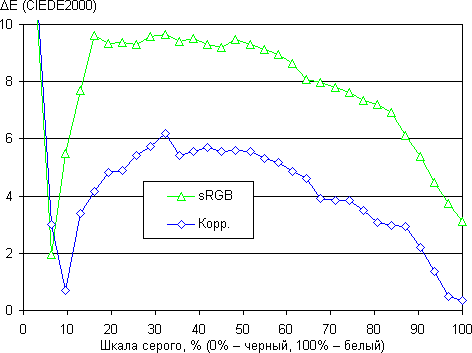

ЖК-монитор AOC m2752Pqu, дельта E

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция существенно улучшила цветопередачу, по крайней мере, точка белого приблизилась к 6500 К и ΔE стала меньше. Для дальнейшей коррекции цветопередачи придется использовать другие средства, например, калибровку при помощи правки LUT-видеодрайвера и/или использование системы управления цветом на основе цветовых профилей.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,12 кд/м² −18 22
Яркость белого поля 340 кд/м² −7,7 9,0
Контрастность 2946:1 −17 12

Аппаратные измерения показали отличную равномерность белого поля. Формально равномерность черного поля и, соответственно, контрастности не очень высокая, но абсолютное значение контрастности высокое, что отчасти нивелирует этот недостаток. Визуально черное поле равномерное на большей части площади, и только в углах яркость несколько повышается. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

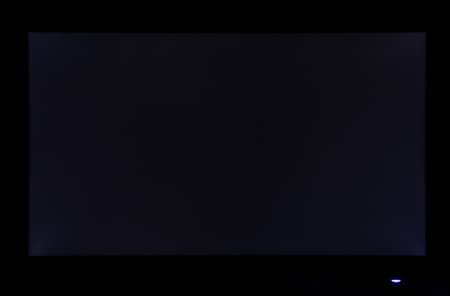

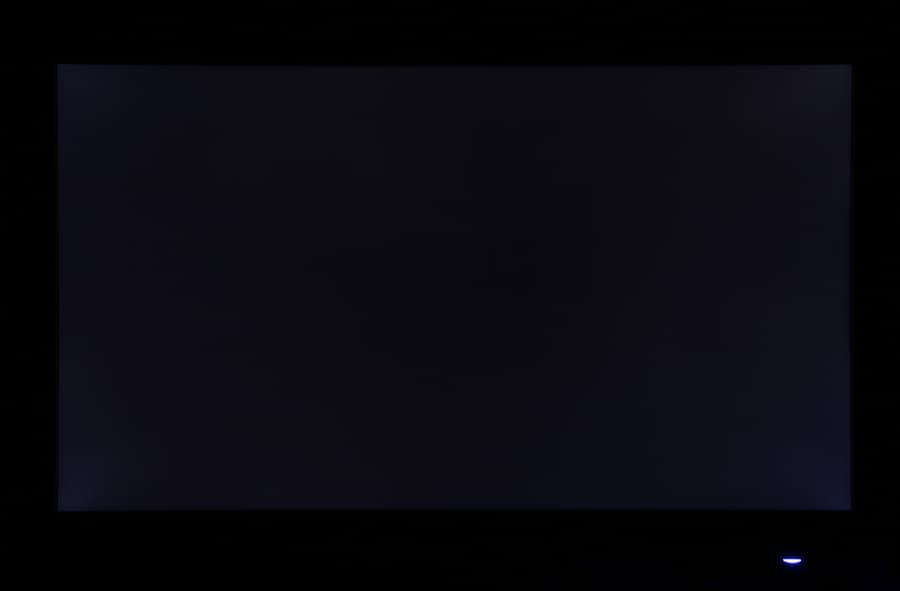

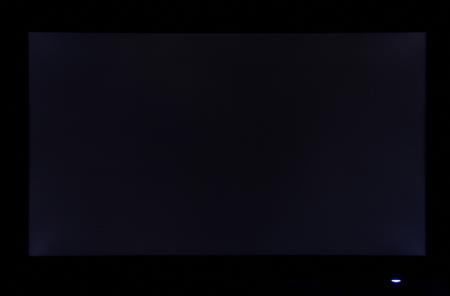

ЖК-монитор AOC m2752Pqu, Черное поле

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается. Однако скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного.

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 328 38
50 170 24
0 55 14

В режиме ожидания монитор потребляет 0,5 Вт, в выключенном состоянии — 0,3 Вт.

Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. Ступени регулировки четыре — Выкл, Низкая, Срдняя и Высокая. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

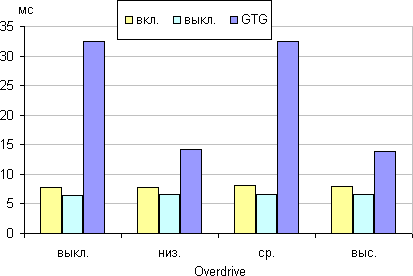

ЖК-монитор AOC m2752Pqu, время отклика от значения Overdrive

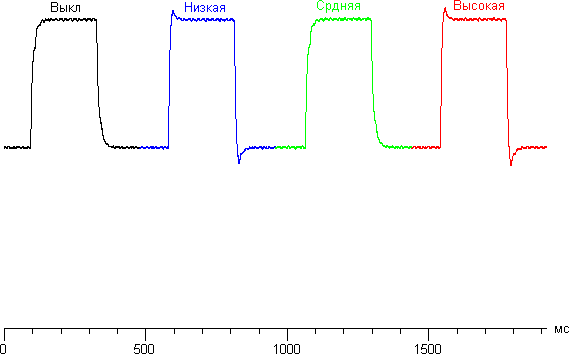

Так выглядят графики для перехода между оттенками 40 и 60% при различных значениях Overdrive:

ЖК-монитор AOC m2752Pqu, рафики для перехода между оттенками 40 и 60% при различных значениях Overdrive

Результаты немного странные, так как Выкл не отличается от Срдняя, а Низкая от Высокая. Фактически при первых двух Overdrive выключен, при следующих двух — включен. Разгон не очень сильный, поэтому при включенном Overdrive артефактов практически нет.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 2,4 мс при VGA-подключении и 3,6 мс при DVI, а при HDMI-подключении изображение на тестируемый монитор выводилось на 1,7 мс раньше, чем на ЭЛТ-монитор. С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор AOC m2752Pqu, углы обзора в вертикальной плоскости ЖК-монитор AOC m2752Pqu, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор AOC m2752Pqu, углы обзора по диагонали ЖК-монитор AOC m2752Pqu, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор AOC m2752Pqu, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −28/29
Горизонтальное −43/42
Диагональное −36/37

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает совсем немного — максимум до 0,26% от максимальной яркости белого поля, что на порядок ниже, чем при диагональном отклонении в случае типичной IPS-матрицы. При большом отклонении от перпендикуляра к экрану черное поле приобретает легкий фиолетовый оттенок. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор AOC m2752Pqu, Сдвиг цвета по вертикалиЖК-монитор AOC m2752Pqu, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор AOC m2752Pqu, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45° ΔE меньше или чуть-чуть больше 3 для чистых цветов, но светлые полутона меняются довольно сильно. Значительный сдвиг цветов при отклонении взгляда от перпендикуляра к экрану является характерным признаком матриц типа *VA.

Выводы

Монитор имеет контрастную матрицу с хорошей цветопередачей и очень устойчивым к отклонению угла зрения черным цветом. Плюс удобная регулируемая подставка, целых 4 разных видеовхода и четырехпортовый USB-концентратор. Хорошее сочетание свойств. По совокупности характеристик монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для игр и для просмотра кино.

Достоинства:

  • Высокая контрастность и хорошая равномерность черного поля
  • Нейтральный дизайн
  • Хорошее качество цветопередачи
  • Четыре типа видеовходов
  • Четырехпортовый USB-концентратор
  • Удобная регулируемая подставка
  • Минимальная задержка вывода
  • Эффективный регулируемый разгон матрицы
  • Программа i-Menu для настройки монитора с компьютера
  • Русифицированное меню

Недостатки:

  • Значимых нет
