Тестирование материнских плат с разъемом Socket A


Основным критерием для тестирования являлось наличие как минимум пяти слотов PCI, поэтому были исключены такие платы формата micro ATX, как Gigabyte GA-7ZM, Pc-Chips M805LR и Microstar 6340. Приветствовалось наличие внешнего ATA100 контроллера, поэтому среди плат от одного производителя, различающихся только наличием либо отсутствием ATA100, выбиралась плата с внешним контроллером. Соответственно платы от Abit и Iwill без ATA100 также не участвовали в тестировании.

Таким образом, получился список из восьми доступных плат: Abit KT7-RAID, ASUS A7V, MSI 6330 (K7T Pro), Iwill KV200-R, Gigabyte GA-7IXE, Gigabyte GA-7ZX-1, PC Partner K133ASA и Soltek SL-75KV+. Тестирование проводилось в двух конфигурациях. Первая и более загруженная устройствами описана в моей предыдущей статье (изменилась лишь видеокарта). Тем не менее, я понимаю, что такая конфигурация на сегодняшний день скорее исключение, нежели правило, поэтому тестирование производительности проводилось в более-менее стандартной системе (без SCSI и TV-тюнера). Первая же конфигурация использовалась только для проверки совместимости.

Итак, используемое "железо":

Процессор
AMD Duron 600
ОЗУ
128 Мбайт SDRAM CAS3 (по SPD; реально CAS2 до ~160 МГц) PC133 (Apacer/Infineon) либо 128 Мбайт VCRAM CAS2 PC133 (Kingston/NEC)
Жесткий диск
Seagate Barracuda ATA II ST315320A (15Gb 7200rpm UDMA66 2Mb Cache Buffer)
Видеоадаптер
ASUS AGP V7100 (nVidia GeForce2 MX 32Mбайт SDRAM), драйвер 5.32 beta1 (работал стабильнее, нежели 5.33 из комплекта с картой)
Звуковая карта
Guillemot Maxi Sound Fortissimo (Yamaha YMF744), драйвер 4.07.1240 (WHQL Certified)
CD-ROM
Lite-On 40x UDMA33
Сетевая плата
CNet Pro 120
Модем
Genius GM56PCI-L(Lucent Winmodem), драйвер 5.66 (более свежий 5.75 часто рвет связь на моей линии)
Дисковод
Sony 1.44"

Тестирование проводилось под управлением Windows 98 SE Rus. Дополнительно были установлены VIA 4 in 1 Service Pack 4.24 и MS DirectX 7.0a Rus.

В связи со сложностью установки кулера Golden Orb на плату Abit и практически полной невозможностью на Iwill, я использовал вентилятор полукустарного изготовления (отечественный), собранный из массивного многореберного радиатора и высокооборотного вентилятора (6800 rpm). При комнатной температуре 20 градусов, при использовании кулера от Thermal Take температура процессора на штатной частоте не превышала 36 градусов, при использовании же нового вентилятора — 39 градусов, что не так уж и плохо, на мой взгляд.

Описание плат

Все основные возможности плат были сведены в единую таблицу для большего удобства.

  Abit ASUS Gigabyte Gigabyte IWill Microstar Soltek PC Partner
Модель KT7-
RAID
A7V GA-7IXE4 GA-7ZX-1 KV200-R MSI6330 (K7TPro) SL75KV+ K133ASA
Чипсет VIA KT133 VIA KT133 AMD750 VIA KT133 VIA KT133 VIA KT133 VIA KT133 VIA KT133
AGP 4x (Pro) Да (нет) Да (да) Нет (нет) Да (нет) Да (нет) Да (нет) Да (да) Да (нет)
Количество слотов памяти 3 3 3 3 3 3 3 3
Поддержка PC133/VCM Да / да Да / да Нет / нет Да / да Да / да Да / да Да / да Да / да
Cлоты PCI/ ISA/ AMR 6 / 1 / 0 5 / 0 / 1 5 / 2 / 0 5 / 0 / 1 5 / 0 / 1 6 / 0 / 1 (CNR) 5 / 1 / 0 5 / 1 / 1
Разъемы LPT / COM 1 / 2 1 / 2 1 / 2 1 / 2 1 / 1 (1 доп.) 1 / 2 1 / 1 (1 доп.) 1 / 2
USB внешние / внутренние 2 /1 2 /1 2 /1 2 /1 2 /1 2 /1 2 /1 2 /1
ATA66 разъемы 2 2 2 2 2 2 2 2
ATA100 контроллер Highpoint HPT370 Promise PDC20265 - - AMI
MG80649
- - -
ATA100 разъемы (RAID 0 / 1 / 0+1) 2 (да/ да/ да) 2 - - 2 (да / да/ да) - - -
Звуковая подсистема - - - AC'97 CMI8738 AC'97 AC'97 AC'97
Контроль температуры/ вращения вентиляторов Да / да Да / да Да / да Да / да Да / да Да / да Да / да Да / да
Fan-коннекторы 4 4 3 3 3 2 2 2
Soft Menu Да Да Нет Нет Да Да Да Да
Диапазон частот FSB (через 1 МГц) 100-155 (100-155) 90-145 (100-111) 95-115 95-133 100-166 (100-166) 100-120 100-152 (100-152) 100-115
Clock-генератор Phaselink PLL205-01 ICS 94215AF ICS 9248 BF110 IC Works W230H ICS
94215AF
ICS 94215AF Phaselink PLL205-11 IC Works W230H
Регулировка напряжения VCore 1.10-1.85 V 1.10-1.85 V - - - 1.50-1.85 V 1.50-1.85 V -
Возможность изменения множителя Да Да Нет Нет Нет Нет Да Нет
BIOS AWARD 6.0 AWARD Medallion 6.0 AMI v1.22 AMI v1.22 AWARD 6.0 AWARD 6.0 AWARD 6.0 AWARD 6.0
Стандартный комплект (описание, FDD- и ATA66-кабели, CD) Да Да Да Да Да Да Да Да
Дополнительная комплектация USB-панель, дискета к HPT ATA66-кабель, USB-панель, Thermal sensor cable - - Дискета к AMI, ATA66-кабель, панель COM-порта Фиксатор AGP адаптера Панель COM-порта, CD с софтом -
Габариты, мм 238*305 245*306 220*304 228*305 227*305 203*304 220*305 218*305

У части производителей существуют вариации на тему вышеприведенных плат:

  • Abit KT7 — без ATA100
  • Gigabyte GA-7ZX — с полноценным звуком Creative CT5880, clock-генератором ICS 9248-AF141, выдающим несколько иной спектр частот, но в тех же пределах, двумя BIOS и слотом ISA
  • Iwill KV200 — без ATA100; также есть и вариант с поддержкой 4.1-канального звука и SPDIF для обеих разновидностей
  • ASUS A7V — с AC'97 звуком
  • Microstar без слота CNR, но с ISA
  • Soltek SL75JV — без AC'97 звука

Помимо этого, Gigabyte, MSI и PC Partner предлагают также платы в формате micro ATX (GA-7ZM, MSI 6340 и K133MSA соответственно). Ожидаются варианты всех плат на KT133 с интегрированным в южный мост чипсета ATA100 контроллером (VIA 686B).

Из-за больших габаритов со многими недорогими ATX-корпусами могут возникнуть проблемы при установке плат Abit и ASUS. На плате Abit неудачно расположены разъемы памяти (упираются в AGP карту) и конденсатор, напаянный позади первого слота PCI, мешающий установке некоторых плат. На плате Iwill неудачно расположен разъем питания ATX — практически в центре платы, что не очень удобно. Конденсаторы, напаянные перед четвертым слотом PCI на плате Microstar, не позволяют установить в слот некоторые платы. На всех платах, исключая PC Partner, на северном мосту чипсета установлен радиатор, причем на Abit — с вентилятором.

Совместимость и производительность

Мои мучения с Abit повторились с точностью до шага. На всех других платах проблем с установкой оборудования не было, однако неверное отображение .jpg в окне эксплорера, отказ воспроизводить видео медиаплеером и треск в D3D-играх в системе со SCSI и выключенными IDE имели место для всех плат, снабженных стандартным AWARD 6.0 (приятным исключением была лишь плата Soltek), но отсутствовали при использовании AMI BIOS или AWARD Medallion. Подробнее о процессе установки Win98 на SCSI-систему можно прочитать в моей предыдущей статье. Отмечу только, что заставить корректно работать видеоадаптер и SCSI-контроллер на одном IRQ удалось лишь на обеих платах Gigabyte (очевидная заслуга AMI BIOS). Тесты производительности проводились в менее жесткой системе (конфигурация описана выше), однако у некоторых плат наблюдались проблемы при установке и здесь. Прежде всего, для проверки возможности совместной работы плат модем устанавливался на один IRQ с видео (для плат с AWARD в первый слот, для плат с AMI в третий). Синим экраном при установке драйверов на модем меня "порадовали" Microstar и Abit. У ASUS и Abit имеются проблемы с работой VCRAM в связке с внешним ATA100 контроллером (у Iwill все было в норме), которые выражались в зависании системы при инициализации графического интерфейса Windows. Правда, происходило это не постоянно, и, в целом, системы работали стабильно.

Большинство тестовых программ и утилит дают, к сожалению, большой разброс по результатам при многократном тестировании (а каждый тест запускался 5-7 раз). Поэтому использовались те программы, у которых статистические отклонения были минимальными:

Тесты процессора и памяти:

  • Ziff-Davis CPUMark99 (производительность процессора)
  • Ziff-Davis FPUWinmark99 (производительность сопроцессора)
  • WCPUID v. 2.8 (показывает реальную частоту процессора)
  • Testmem (скорость чтения/записи в ОЗУ)

Тесты дисковой системы:

  • Passmark Performance Test v3.1 HDD Suite (интегральный тест, основной вес составляет случайное чтение/запись)
  • WinTune98 v1.0.42 (интегральный тест, работающий по принципу открытие файла/запись файла/чтение файла/закрытие файла; приведены результаты для кэшированного диска)
  • Nbench v2.0 (тест линейного чтения/записи)
  • HDTach v2.61 (пропускная способность интерфейса — чтение из буфера жесткого диска)

Общая производительность:

  • Ziff-Davis Business Winstone99
  • 3Dmark 2000 Pro v1.1
  • Quake III v1.11 demo1

Каждая плата рассматривалась как законченный продукт, поэтому тестировалась с теми версиями BIOS и наборами драйверов, которыми комплектовалась при получении:

  • Abit KT7-RAID — ревизия BIOS — UL, BIOS к HPT- 1.0.0622
  • ASUS A7V — ревизия BIOS — 1004, BIOS к Promise- 2.01 (build 28)
  • Iwill KV200-R — ревизия BIOS — 35100A, BIOS к AMI — 2.3.08111943
  • MSI6330 — ревизия BIOS — 1.5
  • Gigabyte 7IXE4 — ревизия BIOS — F6
  • Gigabyte 7ZX-1 — ревизия BIOS — F7
  • Soltek SL75KV+ — ревизия BIOS — Q2
  • PC Partner K133ASA — ревизия BIOS — 2M

Все тесты проводились в среде Win98SE RUS v 4.10.2222A, поддержка кириллицы не устанавливалась, из автозагрузки и трея были убраны все программы. При смене плат операционная система переустанавливалась целиком. Скорость памяти у всех плат устанавливалась на максимальную производительность по всем возможным настройкам (благо память позволяет), AGP 4x и режим Fast Write включены (где возможно). Использовался видеорежим 1024*768, HiСolor, 85 Гц, если иное не указано особо.

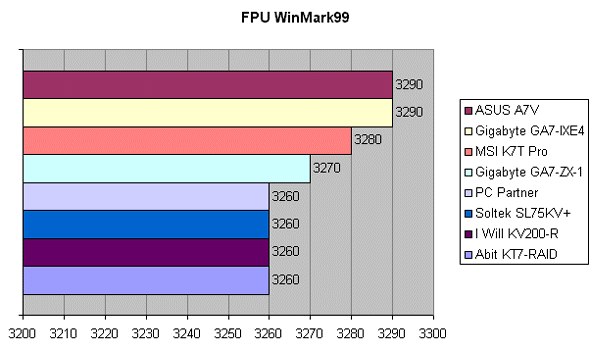

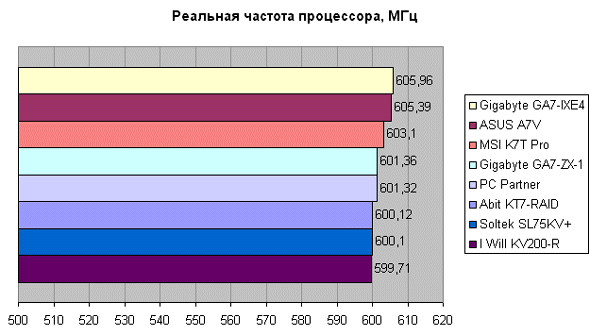

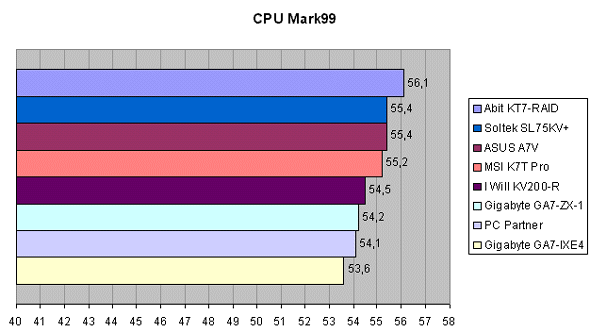

Тесты процессора и памяти

Видно, что производительность операций с плавающей запятой напрямую связана с реальной частотой процессора, производительность же целочисленных операций зависит также от скорости работы памяти. Abit очень хорошо работает с памятью, плата имеет много дополнительных настроек. Gigabyte на AMD отстает, из-за низкой скорости памяти (CAS2 PC100). К сожалению платы Gigabyte GA7-ZX-1 и PC Partner не имеют возможности принудительной установки CAS2 при 133 МГц по шине памяти, а модуль PC133 с CAS2 по SPD найти не удалось.

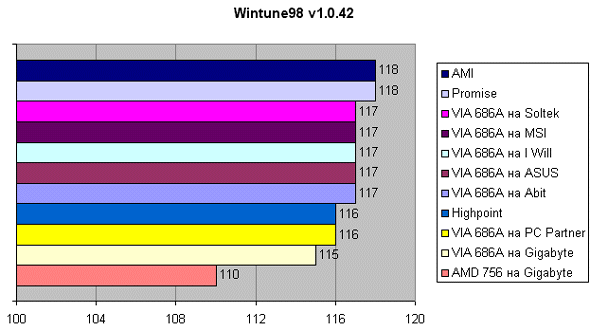

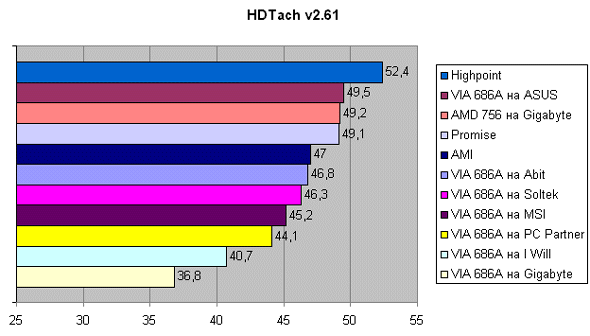

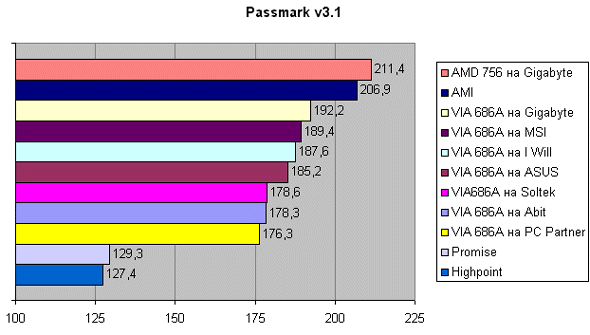

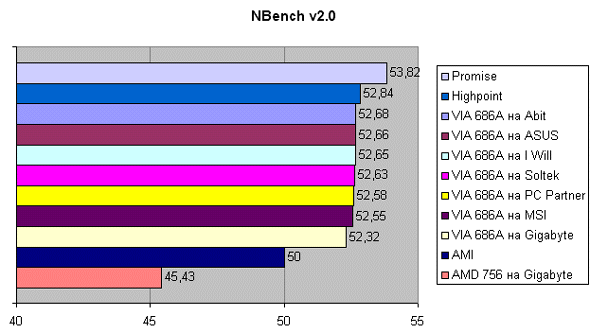

Тесты дисковой подсистемы

К сожалению, "индустриальный стандарт" Ziff-Davis Winbench 99 был исключен из программ тестирования производительности жестких дисков в связи с очень высоким разбросом по результатам (даже на логическом диске в 500 Мбайт разброс составлял до 40% на контроллерах VIA). Видимо, такая неустойчивость результатов связана с большим объемом буфера у жесткого диска и разной эффективностью работы с ним у разных плат.

Из графиков видно, что однозначного лидера назвать нельзя — дисковые бенчмарки имеют разные идеологии определения производительности. Однако в целом внешние контроллеры не быстрее чем южный мост чипсета VIA, в реальных приложениях разница находится в пределах погрешности результатов измерений (менее 1%), поэтому общие тесты производительности проводились на "основных" контроллерах.

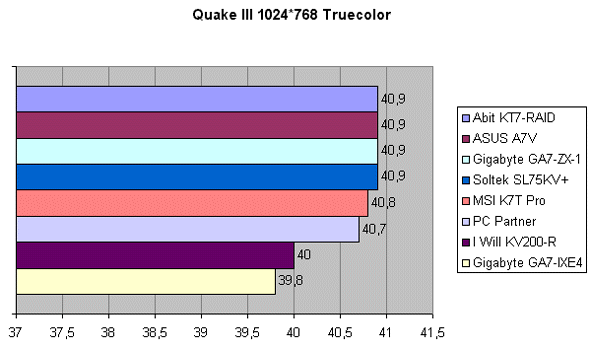

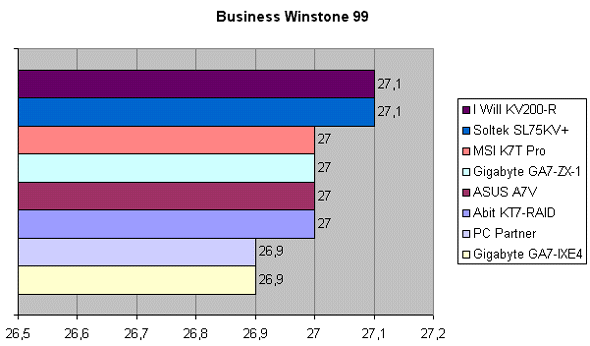

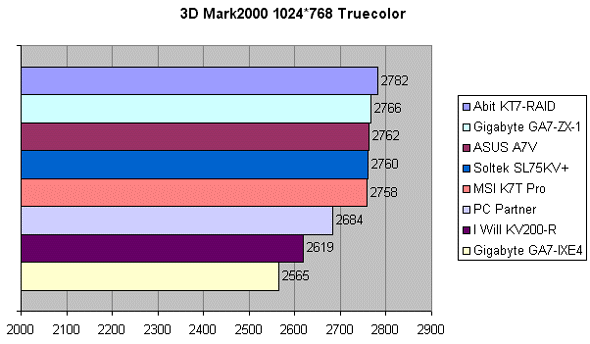

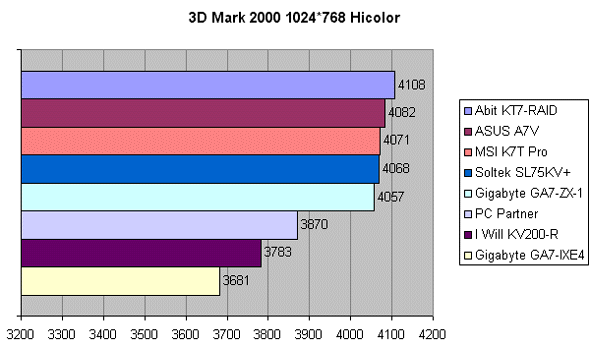

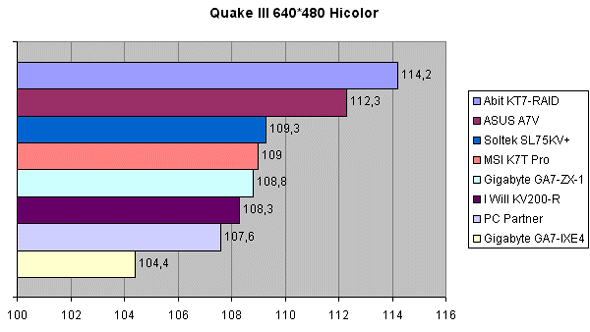

Общая производительность

Ни скорость памяти, ни производительность винчестера практически никак не сказываются на скорости работы бизнес приложений. В играх же имеются явные лидеры и аутсайдеры, однако производительность не может являться единственным критерием при выборе той или иной платы.

Зависимость производительности от установок памяти

  Testmem чтение/запись Мбайт/сек Quake III 640*480, Hicolor Quake III 1024*768, Truecolor 3DMark 2000
Скорость рендеринга текстуры 64Мбайт, 1280*960, Truecolor
ASUS A7V
SDRAM CAS3 PC100 250 / 246 103.2 40.7 60.9
SDRAM CAS2 PC100 273 / 272 106.8 40.7 61.1
SDRAM CAS3 PC133 252 / 269 108.0 40.9 61.4
SDRAM CAS2 PC133 274 / 312 112.3 40.9 62.1
VCRAM CAS2 PC133 271 / 328 109.2 40.9 62.2
Gigabyte GA7-ZX-1
SDRAM CAS3 PC100 250 / 257 Not tested Not tested Not tested
SDRAM CAS2 PC100 272 / 263 Not tested Not tested Not tested
SDRAM CAS3 PC133 252 / 264 108.8 40.9 Not tested
VCRAM CAS2 PC133 270 / 336 108.0 40.9 Not tested
Gigabyte GA7-IXE4
SDRAM CAS3 PC100 217 / 274 99.9 39.8 Not tested
SDRAM CAS2 PC100 234 / 285 104.4 39.8 Not tested

"VCM SDRAM — память нового поколения, производимая компанией NEC, совместима с индустриальным стандартом SDRAM и обеспечивает прирост производительности более чем 50% при снижении энергопотребления примерно на 30%" — перевод цитаты из описания к материнской плате ASUS. Увы, не заметно, более того — отмечено падение производительности в Quake III относительно CAS2 PC133 памяти. То ли с поддержкой в BIOS пока не все хорошо, то ли память не так хороша. VCRAM не включилась на AMD750, однако, будучи установленной вместе со SDRAM, была обнаружена программой чтения SPD из комплекта SiSoft Sandra Millennium Edition. Возможно, что при увеличении размера текстуры, прокачиваемой через AGP, или отключении AGP 4x разрыв между SDRAM и VCRAM мог бы увеличиться, однако тестовая программа, прокачивающая текстуры свыше 64 Мбайт мне неизвестна, а в отключении AGP 4x смысла нет — зачем намеренно снижать производительность? Относительно остальных результатов хочется отметить, что инженеры VIA сократили разрыв между различными видами памяти.

Оверклокинг

Животрепещущий вопрос нашего бытия — разгон. Только три платы из обзора позволяют изменять множитель на процессоре (причем ASUS — только в jumper mode; к сожалению, этот режим совместим не со всеми экземплярами процессоров), и только четыре — изменять напряжение ядра. Потолок на IDE-системе, при разгоне шиной, составил 117 МГц для всех плат (за исключением обеих Gigabyte и PC Partner), на SCSI-системе — 120 МГц. Разгон запайкой известных конфигурационных мостиков на платах Abit и Soltek дал максимальный результат 914МГц (101.5*9) при 1.8В на ядре. Максимальная производительность была получена в режиме 112*8 (896 Мгц) на IDE-системе и 120*7.5 (900 МГц) на SCSI-системе для обеих плат. Результаты разгона приведены для конкретного экземпляра Duron 600 (33-я неделя) с конкретным набором "железа" и не могут распространяться на все процессоры этой серии.

Итоги

Abit KT7-RAID

Лидер в общей производительности. Богатые возможности расширения. Самые большое количество настроек памяти. И очень плохая совместимость. Из других недостатков стоит отметить очень большие габариты. Урезанный вариант, ABIT KT7 — традиционный выбор геймера-оверклокера, не обремененного необходимостью превращать собственный компьютер в скопище разнообразных железяк.

ASUS A7V

Надежная и быстрая плата от солидного производителя. За исключением редких зависаний при работе VCRAM в комбинации с Promise, не доставила ни малейших проблем. Как и Abit имеет внушительные габариты, однако покупающий ASUS и корпус обычно имеет приличный :) Плата понравилась, однако предпочел бы подождать варианта без Promise с VIA686B.

Gigabyte GA-7IXE4

Самая дешевая плата на устаревающем AMD750. Обладает не очень высокой производительностью и скудными дополнительными возможностями. Никаких проблем в работе отмечено не было. Может быть рекомендована к приобретению владельцам памяти PC100 и просто экономным людям.

Gigabyte GA-7ZX-1

Возможно, что при наличии настоящей CAS2 PC133 памяти была бы одной из самых быстрых плат в обзоре (тесты эта плата проходила в режиме CAS3 PC133). Высокая скорость и стабильность сочетаются с традиционными для данного производителя минимальными возможностями разгона. Хорошая плата для традиционного пользователя. Да, на компакте к материнской плате находится мечта ленивого юзера — flash-writer под Win9x, правда, бета версия ;)

Iwill KV200-R

Самая дорогая плата в обзоре, является единственной оснащенной полноценным звуковым контроллером. Имеет очень небольшие габариты (по сравнению с другими платами с АТА100 на борту). Невысокая производительность компенсируется высокой, традиционной для Iwill надежностью, позволяя рекомендовать ее для построения серьезных систем на базе IDE.

MSI 6330

Средняя производительность, хорошая надежность, средняя цена — прямо мечта для среднего пользователя :) Из явных достоинств — малые габариты без явных огрехов в расположении коннекторов. Прямой конкурент для Gigabyte GA7-ZX-1. Что выбрать — дело вкуса.

Soltek SL75KV+

Высокая производительность, стабильность, хорошие возможности разгона, при более чем разумной цене (на уровне Gigabyte) делают эту плату оптимальным выбором для большинства пользователей.

PC Partner K133ASA

Как и плата от Gigabyte, проходила тесты в режиме CAS3 PC133 и производительностью не блистала (и даже не пыталась). Полное отсутствие возможностей разгона и невысокая производительность вполне компенсируются традиционной для PC Partner очень низкой ценой (на уровне GA-7IXE4). Вообще, продукция этой фирмы и ее клонов — Aska, Supergrace, Vtech и многих других заслуживают отдельной статьи, как феномен вполне удачной модели бизнеса, а в целом — традиционные "ничего особенного за мало денег".

Внешние ATA100 контроллеры

При наличии одного винчестера на шлейфе IDE не дают никаких преимуществ перед интегрированным ATA66 (и не будут давать до тех пор, пока не появятся жесткие диски с максимальной физической пропускной способностью более 66 Мбайт/с). Поэтому на плате ASUS A7V внешний АТА100 контроллер, не поддерживающий RAID, выглядит излишеством. В этом плане приятной новостью является то, что до RAID плата дорабатывается вручную. Далеко не самым простым способом, правда (к сожалению, простой перешивки BIOS, как в случае Abit КА7-100 и BE6-II rev. 1.2, недостаточно). Контроллеры на платах Abit и Iwill поддерживают RAID, однако желающим построить высокопроизводительную и отказоустойчивую дисковую систему на базе IDE можно советовать лишь последнюю. На HPT, интегрированный в Abit, пока слишком много нареканий у пользователей, да и по совместимости сама плата не из лучших.

VCRAM

"Память нового поколения" впечатления не произвела. Хотя при сопоставимой цене на brand name модули CAS2 PC133 SDRAM и CAS2 PC133 VCRAM, последняя в ближайшей перспективе может оказаться более удачным приобретением. Однако на данный момент, то ли из-за плохой поддержки VCRAM в BIOS материнских плат, то ли из-за недостаточной "революционности" смысла в приобретении этого вида памяти, в общем-то, нет. Следует учесть, правда, следующие три момента, которые могут сильно увеличить привлекательность данной памяти:

  1. PC 133 SDRAM по стандарту работает на 133 МГц и выше при CAS3
  2. Память, выдерживающую CAS2, необходимо искать. Модулей же, где такие настройки записаны в SPD, практически нет.
  3. VC133 работает при CAS2 согласно стандарту.

Таким образом, VCM может оказаться неплохой покупкой для человека, не желающего связываться с подбором памяти, или обладающего платой без возможности принудительной установки режима работы в обход SPD.



Модуль VCRAM предоставлен компанией Ак-Цент
Содейтсвие в проведении тестирования также оказали компании Tomson Group, Квазар, Alliance Group и Voitov Technology
