MSI K7N415 Pro — системная плата на базе чипсета NVIDIA nForce 415-D

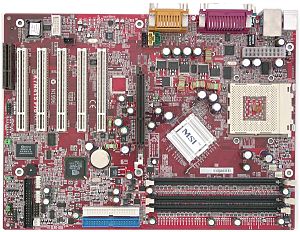

Плата практически не отличается от предшественницы на «полной» версии чипсета nForce — лишь наклейка, закрывающая надпись «K7N420», да отсутствие на задней панели разъема VGA подтверждают, что это именно K7N415 Pro. Заметим также, что на тестировании у нас побывал предсерийный экземпляр.
Комплект поставки включает:
- Упаковку: коробка стандартного для компании дизайна;
- Документацию: руководство пользователя материнской платы — на английском языке;
- Кабели: один ATA66/100 и шлейф для подключения дисковода;
- D-Bracket;
- Планку на заднюю панель компьютера с композитным выходом SPDIF;
- Планку на заднюю панель компьютера с 2 портами USB;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- утилиты от AMI и Award для работы с функцией плат Suspend-To-Disk;
- WinFlash от Award для прошивки BIOS из Windows;
- LiveBIOS;
- Fuzzy Logic 3;
- PC Alert;
- MSI DVD Player;
- GoodMem;
- Adobe Acrobat Reader;
- X-Setup — для настройки большинства параметров Windows;
- PC-Cillin 2000 — популярный антивирусный пакет;
- 3Deep — для настройки цветовой гаммы;
- VNC — для удаленного доступа к компьютеру.

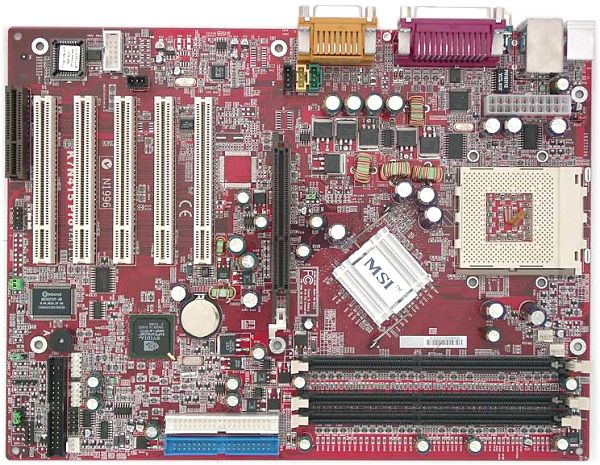

В разводке платы есть несколько минусов: разъемы аудиовходов расположены перед слотами PCI, разъемы IDE и FDD — позади них, а разъем питания находится между процессорным сокетом и выходами на заднюю панель компьютера. Доступ к перемычкам не затруднен даже при установке платы в корпус. Назначение всех перемычек отображено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 2200 мкФ и 7 по 1200 мкФ (сравнительно невысокий показатель, но проблем при тестировании не возникало).
На плату интегрированы следующие контроллеры: звуковой, выполненный на основе возможностей чипсета и AC'97 кодека Analog Devices AD1885; сетевой, выполненный на основе возможностей чипсета, с поддержкой 10 BaseT/100 BaseTX.
Не распаяны, но разведены на плате: разъем и микросхема для реализации TV-Out(?).
На плате используются возможности системного мониторинга микросхемы W83627HF-AW от Winbond. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 3 вентиляторов, температуры процессора (встроенным датчиком на плате) и платы (встроенным датчиком платы). На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.
Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 1.1; размеры — 305х225 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Перемычка для очистки CMOS | ||
| Перемычка для выбора частоты процессора | 100/133 МГц | ||
| Перемычка для включения/выключения возможности запуска компьютера с клавиатуры | |||
| Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency Override |
| Выбор частоты работы памяти | + | DDR200, DDR266 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | + | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | - | ||
| Изменение частоты FSB | + | 100, 105, 106, 111, 114, 133, 137, 140, 145, 147, 154 и 157 МГц | |
| Изменение коэффициента умножения процессора | + | x5-x12,5 | |
| Изменение напряжения ядра процессора | + | -0,05, -0,02, Default, +0,02, +0,05 и +0,1 В | |
| Изменение напряжения памяти | - | ||
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | - | ||
Использовалась версия BIOS 3.0B4, как последняя из доступных на время проведения тестирования.
Плата почти ничем не запомнилась — качественный, но безликий продукт.
Результаты тестов:
| 13 апреля 2002 г. |
Дмитрий Майоров, Сергей Пикалов
|
|
