Материнская плата MSI A88XM-E35

Бюджетное решение с поддержкой устаревших интерфейсов


Совсем недавно, изучая материнскую плату Asus Crossblade Ranger, мы писали, что наиболее интересными с практической точки зрения моделями для платформы AMD FM2+ являются компактные платы нижнего ценового уровня, позволяющие в полной мере реализовать такие характерные преимущества, как невысокая цена и возможность создания компактных, но достаточно производительных (вплоть до игрового применения) компьютерных систем. Наша сегодняшняя героиня как раз в максимальной степени иллюстрирует такой подход: это одна из самых дешевых плат (что у MSI, что среди других производителей), тем не менее основанная на топовом для линейки чипсете. Разумеется, «под нож» в данном случае пошло все, что могло повысить цену, но стоит ли об этом сожалеть? Иными словами, какой он — современный нижний уровень? Давайте попробуем с ним познакомиться.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI A88XM-E35 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Trinity, Richland, Kavery
Процессорный разъем
Socket FM2+
Чипсет
AMD A88X
Память
2 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111G
Слоты расширения
1 × PCIe 3.0/2.0 x16 (версия зависит от модели процессора)
1 × PCIe 2.0 x1
1 × PCI
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
4 × USB 3.0
8 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × VGA
1 × DVI-D
2 × USB 3.0
4 × USB 2.0
1 × RJ-45
2 × PS/2
3 × аудиоразъема типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
4-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × разъема для подключения 4-контактных вентиляторов
1 × разъем для подключения 3-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
microATX (226 × 216 мм)
Средняя цена
T-10564640
Розничные предложения L-10564640-10

Форм-фактор

Плата MSI A88XM-E35 выполнена в форм-факторе «зауженный» microATX (226 × 216 мм) и может быть установлена в корпус, поддерживающий платы с форм-фактором microATX или бо́льшие по размеру. Для монтажа платы предусмотрено шесть стандартных отверстий, а «передний» край будет висеть свободно (это общая беда узких плат).

Чипсет и процессорный разъем

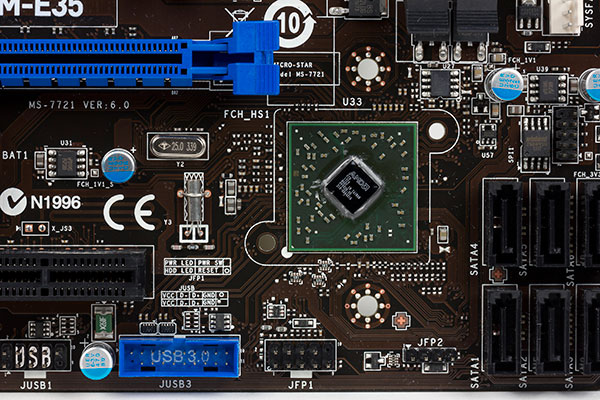

Плата MSI A88XM-E35 основана на топовом чипсете компании AMD — A88X, отличающемся от более раннего А85X лишь поддержкой процессоров семейства Kaveri. Собственно, ошибки в FCH как раз и заставили компанию перейти от FM2 к FM2+, а обновленная платформа поддерживает как новые процессоры, так и любые модели предыдущих семейств для FM2.

Память

Для установки модулей памяти на плате предусмотрено два DIMM-слота, что позволяет устанавливать лишь по одному DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (после появления в продаже соответствующих модулей). Впрочем, учитывая бюджетность платы и платформы, можно ничего и не ждать — в большинстве конфигураций начального уровня и сейчас используется лишь 8 ГБ памяти, что легко получается при установке двух модулей «ходового размера» по 4 ГБ. Сложнее вопрос с частотами: официально поддерживается лишь DDR3-1866, а 2133 МГц формально достигается лишь при разгоне, хотя эта частота и является стандартной для нескольких моделей процессоров AMD. Нельзя не отметить, что с такой частотой памяти у нас не возникло никаких проблем при использовании самых разных модулей, в то время как на Asus Crossblade Ranger, несмотря на куда более серьезные обещания производителя, так и не удалось подобрать хотя бы одну пару модулей, стабильно функционирующую на 2133 МГц. В общем, чем проще — тем надежнее :)

Отметим также, что плата поддерживает память с XMP-профилями, но вот извлечь из этого что-либо практически полезное почти невозможно: во-первых, ограничен список поддерживаемых частот (а 2133 давно уже стало стандартным значением для многих современных модулей, и XMP здесь не нужны), а во-вторых, нет гибкого регулирования напряжения питания модулей памяти, так что работоспособное значение скорее всего придется выбирать вручную и «с запасом», и смысла связываться с «автоматикой» нет.

Слоты расширения

Как мы уже не раз упоминали, богатые возможности расширения вряд ли будут востребованы пользователями этой платформы — неплохое (относительно) встроенное видеоядро уже есть в APU AMD, а прочие карты расширения в массовых компьютерах встречаются все реже и реже. Однако вероятность того, что они понадобятся, есть. Да и связка из Athlon X4 (не имеющего видеядра) и видеокарты среднего уровня тоже вполне оправдана, так что компания MSI установила на плату три разных слота расширения: PCIe x16 (2.0 или 3.0 в зависимости от используемого процессора), PCIe 2.0 x1 и обычный PCI.

Видеоразъемы

Для подключения мониторов и других устройств отображения на задней панели платы имеются порты HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц или 1920×1200@60 Гц), DVI-D (Dual Link — с разрешением до 2560×1600@60 Гц) и VGA (D-Sub).

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть  портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Естественно, все шесть поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10, но вопрос вызывает общее количество портов: ведь чипсет поддерживает восемь, а не шесть. Однако этот вопрос легко снимается, если учесть, что на той же РСВ компания выпускает и плату А78М-Е35, основанную на чипсете А78, который поддерживает как раз только шесть SATA-портов. А что еще отличает эти чипсеты? Официальная поддержка «расщепления» процессорных линий по слотам PCIe, которая на данной плате все равно никак не используется. Таким образом, с точки зрения потребительских характеристик A88XM-E35 и А78М-Е35 идентичны, и если вдруг вторую окажется купить дешевле — так и стоит поступить.

USB-разъемы, последовательный и параллельный порты

Для подключения всевозможных периферийных устройств на плате предусмотрено четыре порта USB 3.0 и восемь портов USB 2.0, что целиком и полностью укладывается в возможности чипсета. Как и следовало ожидать при таком раскладе, ровно половина портов (2+4 соответственно) выведена на заднюю панель, а остальные доступны в виде гребенок на текстолите.

Любопытной особенностью платы, которая вполне может порадовать владельцев устаревшей периферии, является наличие внутренних портов COM и LPT. К сожалению, планка для их вывода наружу в комплекте отсутствует, но в общем-то она стоит копейки и может быть уже в наличии. Кстати, плата снабжена не одним, а двумя портами PS/2, что позволяет подключить одновременно и мышь, и клавиатуру с таким интерфейсом. В общем, по совокупности получаем неплохой вариант как минимум для ремонта старого компьютера, к которому подключена всякая устаревшая периферия, которую жалко выкидывать — не хватает разве что поддержки Parallel ATA :)

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111G — практически стандарта де-факто для недорогих плат.

Система питания

Как и большинство недорогих плат, эта имеет 24-контактный и 4-контактный разъемы для подключения блока питания. Регулятор напряжения питания процессора на плате является пятиканальным (три канала для питания вычислительных и графических ядер процессора и два — для встроенного «северного моста»). Все компоненты недорогие, но, тем не менее, MSI не забывает упомянуть об использовании твердотельных конденсаторов, черных катушек и прочего «Military Class», что стало уже привычным.

Система охлаждения

Как и следовало ожидать, компания ограничилась лишь небольшим радиатором на чипсете, да и тот выполняет скорее декоративные функции. Но кроме чипсета не охлаждается вообще ничего и никак.

Что же касается разъемов для подключения вентиляторов, то их три, что несколько больше, нежели свойственно платам этого класса. Однако стоит учитывать, что, во-первых, третий разъем не только не управляемый, но и даже просмотр количества оборотов для него не предусмотрен. Во-вторых, разъем процессорного вентилятора не поддерживает управление вентиляторами с трехконтактным разъемом. Впрочем, процессорные кулеры ныне стоят копейки, а предполагать, что любитель раритетных стодолларовых СО возжаждет установить таковую на недорогую системную плату, у нас оснований нет.

Аудиоподсистема

Опять же, как и следовало ожидать, поддержка аналогового аудио реализована по принципу «чтобы было»: используется старый уже кодек Realtek ALC887, который и «при жизни» эталоном качественного звучания не был. Формально он поддерживает акустику 7.1, но из-за наличия на задней панели лишь трех аудиоразъемов подключить ее можно только при одновременном задействовании и их, и фронтальных выходов корпуса. Впрочем, как нам кажется, обычным для систем такого уровня является использование пары недорогих колонок, и не более того, ну а если вдруг кому понадобится акустика высокого класса, для ее подключения давно уже с успехом применяется HDMI.

Итого

Итак, что можно сказать про бюджетное решение MSI? Это абсолютный минимум, да, но в целом... В целом это достаточный минимум не без некоторых излишеств :) Во всяком случае, потребности покупателей бюджетных компьютеров плата полностью перекрывает, оставляя при этом и некоторую свободу для дальнейшей модернизации. Получить производительность топовых процессоров не получится, но это общее ограничение самой платформы. А вот попытки сэкономить еще немного уже способны заставить отказаться, к примеру, от полного набора видеовыходов или вовсе перейти к куда более «зажатым» системам, типа AM1 (на чем еще, кстати, не обязательно удастся сэкономить при оценке стоимости всей системы). Понятно, что некоторым покупателям сложно наступить на горло собственной песне и отказаться от красивых и блестящих тепловых трубок, разноцветных радиаторов, «продвинутых» сетевых контроллеров и топовых аудиокодеков (впрочем, часть списка не совсем бесполезна), но им просто нужно приобрести другую плату. Например, та же MSI продает и модель A88XM Gaming всего-то в два раза дороже, чем A88XM-E35 — цена всех этих улучшений скопом. А вот если на них сэкономить, разницы хватит, например, на покупку A8-7600 вместо A4-7300 — как нам кажется, расширенные комментарии тут не требуются :)

И вторая потенциальная сфера применения, где плата придется очень к месту, была упомянута выше — использование оборудования с устаревшими интерфейсами. Последними плата снабжена довольно щедро: есть PCI, пара портов PS/2 и даже последовательный и параллельный порты. При этом высокая производительность платформы в этих сегментах тоже, как правило, не нужна, а вот цена решения — очень даже — не будь так, можно было бы и заменить «антиквариат» на что-нибудь более современное либо с чистой совестью потратиться на, например, мультикарту с интерфейсом PCIe. Но вот стоит такая карта как треть нашей сегодняшней героини, что тоже в развернутых комментариях не нуждается.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
