Модуль памяти Kingmax TinyBGA PC150 128 Мб

Уверен, что многих из вас, наши дорогие читатели, волнует вопрос выбора действительно качественных модулей памяти. Всем уже порядком поднадоела лотерея "заработает — не заработает", инициированная производителями модулей и чипов Mtec, NpNx и прочего, грубого говоря, ширпотреба, не выдерживающего даже самой поверхностной критики. Учитывая весьма благоприятную для потребителя ситуацию с ценами на компоненты системной памяти, интерес к таким модулям сейчас вряд ли можно считать разумным. Ведь выбрать-то есть из чего: на рынке компьютерных комплектующих представлено достаточное количество "брандовых" модулей памяти, если не отличного, то, по крайней мере, хорошего качества. Конечно, немалую роль здесь играет фактор стоимости — далеко не всегда подобные модули предлагаются по привлекательной и доступной цене. Да и два других определяющих фактора — быстродействие и надежность — зачастую являются просто взаимоисключающими. Но все-таки можно разыскать модули, которые отличаются гармоничным и, можно даже сказать, бескомпромиссным сочетанием цены, быстродействия и надежности функционирования. Одним из таких как раз и является модуль памяти Kingmax TinyBGA PC150, достойный самого, что ни наесть, пристального внимания с нашей стороны.

Ключевые особенности

Еще в 1997 году компания Kingmax предложила в качестве упаковки кристаллов DRAM корпус TinyBGA, во многом сходный с µBGA и разделяющий практически все его преимущества перед стандартным TSOP. В 1998 году дочерней компанией Kingpak была зарегистрирована соответствующая торговая марка, и микросхемы SDRAM в корпусе TinyBGA пошли в массовое производство. На сегодня большая часть микросхем SDR SDRAM, выпускаемых компанией Kingmax, упакована именно в корпуса TinyBGA. Не являются исключением и микросхемы KSV684T4A1A-06, смонтированные на нашем модуле TinyBGA PC150. Итак, чем же обусловлен выбор такого типа корпуса, и какие преимущества дает эта "изюминка" корпусирования, которой так гордится компания Kingmax? Давайте разберемся!

Электрические параметры. Благодаря применению корпуса TinyBGA удается уменьшить длину сигнальных трасс (на 25-30 %, по заверениям инженеров Kingmax) на модуле памяти. В результате уменьшается емкость, индуктивность и активное сопротивление тракта передачи "кристалл — разъемное соединение", что приводит к некоторому улучшению помехоустойчивости и частотных характеристик тракта. Еще одно преимущество перед корпусом TSOP: контактные выводы TinyBGA обладают меньшими значениями взаимной емкости и индуктивности, следовательно, уменьшается амплитуда паразитных сигналов, наведенных в соседних линиях связи, что опять же приводит к лучшей помехоустойчивости тракта.

Тут следует отметить один очень важный момент, который часто упускают из рассмотрения. Для надежного функционирования модуля памяти важно не только качество самого модуля, но, даже в большей мере, качество материнской платы. Многое зависит от того, как хорошо выполнена разводка платы и экранирование сигнальных линий тракта "чипсет — разъемное соединение", соответствуют ли электрические параметры этого тракта требованиям спецификаций. Даже качество разъемного соединения может сыграть очень злую шутку, если его переходное сопротивление окажется чрезмерно большим. Так что, вряд ли стоит ожидать хорошей работоспособности и скорости даже от самого "крутого" модуля памяти, установив его на "сомнительной" материнской плате.

Компактность. Корпус TinyBGA весьма компактен — размеры 12х9х1.4 мм для 44-BALL TinyBGA и 13х11х1.4 мм для 54-BALL TinyBGA. Естественно, достаточно компактными геометрическими размерами характеризуется и сам модуль — 133.35х25.4х3.94 мм.

Температурный режим. По заверениям специалистов компании Kingmax, корпус TinyBGA характеризуется меньшим значением термосопротивления, чем корпус TSOP. Это похоже на правду, поскольку кристалл лежит на многослойной подложке, имеющей хороший тепловой контакт с печатной платой. В результате, уменьшение термосопротивления Theta_jb (junction-to-board) приводит к уменьшению общего термосопротивления Theta_ja (junction-to-ambient). Облегченный температурный режим очень благоприятно сказывается не только на обеспечении надежности функционирования микросхем памяти, но и на улучшении частотных характеристик.

Все перечисленные выше особенности относятся именно к корпусу TinyBGA, а не к "начинке" микросхемы — кристаллу SDRAM. Как видим, параметры корпуса довольно привлекательны (по словам специалистов Kingmax, TinyBGA вполне работоспособен на тактовых частотах до 300 МГц). А вот как себя проявит сам кристалл, на каких частотах и насколько хорошо он будет функционировать, покажут наши тесты, к которым мы обратимся чуть-чуть позже.

Да, чуть не забыл, есть еще одна интересная особенность у кингмаксовских микросхем памяти, причем скорее логического, чем физического плана. Ими поддерживается не только два стандартных режима пакетной передачи (burst mode) с длиной пакета 2 и 4 бита (burst length = 2 и burst length = 4), но и два дополнительных — 8-битный пакет (burst length = 8) и полная страница (full page). Два последних режима являются опциональными по стандартам JEDEC на SDR SDRAM, и, скажем так, не характерны для большинства микросхем других производителей. Что же, включение этих двух режимов в стандартную функциональность SDRAM от Kingmax достойно уважения. Однако толку от этого будет мало — два упомянутых режима поддерживаются далеко не всеми "стандартными" чипсетами для "писишек".

Личный досмотр

Теперь собственно о самом модуле. Kingmax TinyBGA PC150 поставляется в аккуратной и симпатичной retail-упаковке. Мелочь, а приятно! Согласитесь, красочный retail-box производит более благоприятное впечатление, чем замусоленный полиэтиленовый пакетик или сверток упаковочного поролона, стянутый резинками ;-)

Что касается малых геометрических размеров, то это совершеннейшая правда: модуль Kingmax практически в полтора раза меньше по высоте, чем стандартный модуль PC133 от Kingston.

Модуль MPJA83S-683, попавший к нам на огонек, является односторонним: на печатной плате смонтированы только восемь микросхем. Это и понятно, ведь используются 128 Мбит чипы SDRAM с организацией 16Мх8 (4М х 8 х 4 логических банка). Печатная плата и монтаж компонентов не вызывают абсолютно никаких нареканий. Естественно, присутствует микросхема флэш-памяти емкостью 2 Kбит (2K EEPROM в восьми-пиновом корпусе SOP), реализующая механизм SPD (Serial Presence Detect). Необходимо также отметить наличие емкостных и резистивных развязок в цепях питания и синхросигнала (для каждой микросхемы соответственно).

Ну, что тут еще скажешь — пока впечатления только хорошие! Пора проверить модуль в работе!

Тестирование

Итак, приступим к тестированию. Конфигурация тестового стенда:

• материнская плата ASUS CUSL2-CB (Black Pearl)
• процессоры Intel Pentium III 667 и Pentium III 733
• видеокарта NVIDIA GeForce2 Pro 64Mb (Core:200MHz; Mem:200(400)MHz DDR)
• жесткий диск IBM Deskstar 75GXP 45Gb 7200RPM Ultra ATA/100
• привод DVD-ROM Panasonic 8x speed
• ОС Windows 2000 Professional Service Pack 1

Использовалось следующее программное обеспечение:

• StreamD
• Ziff-Davis Media Business Winstone 2000 v1.0.1
• Ziff-Davis Media Content Creation Winstone 2000 v1.0.1
• SPECviewperf v6.1.2 (resolution 1280x1024x32x100Hz, OpenGL performance)
• idSoftware Quake III Arena v1.17 (OpenGL performance)
• MadOnion 3D Mark2001 (DirectX v8.0 performance) (resolution 1024x768x32x100Hz)

Результаты тестов

Замечание. Максимальная тактовая частота шины, на которой система продолжала работать устойчиво и без ошибок, составила 156 МГц. Система была ограниченно работоспособна (возникали ошибки в приложениях) на частотах до 160 МГц.

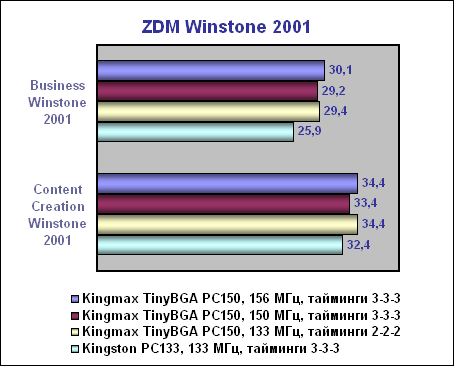

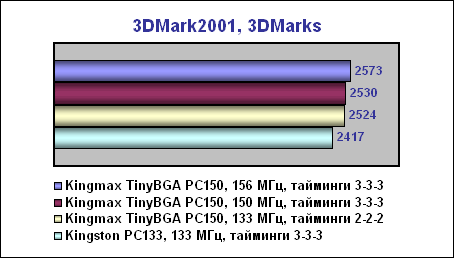

Тут, как говорится, без комментариев. Думаю, читатель без труда разберется, что к чему.

Выводы

Очень добротный и качественно выполненный модуль! Kingmax TinyBGA PC150 показал исключительную работоспособность на стандартной частоте 133 МГц с самыми "продвинутыми" таймингами: прирост производительности по сравнению со стандартной схемой 3-3-3 совершенно очевиден. Модуль оказался вполне работоспособен даже на частотах свыше 150 МГц (правда, уже только с консервативными таймингами). Учитывая достаточно привлекательную цену, отменную производительность и гарантированную надежность, модуль памяти Kingmax TinyBGA PC150 можно смело рекомендовать не только оверклокерам и компьютерным энтузиастам, но и представителях всех без исключения категорий пользователей "писишек", заинтересованных в хорошо функционирующей подсистеме памяти.

Да, еще один интересный момент. На все модули памяти Kingmax TinyBGA распространяется пожизненная гарантия. А это, согласитесь, говорит о многом!
