Intel D955XBK — системная плата на базе чипсета Intel 955X


  • Чипсет Intel 955X (применен северный мост i955X и южный ICH7R)

В середине прошлого месяца компания Intel представила общественности свой первый двухъядерный процессор Pentium Extreme Edition 840, а в ближайшем будущем ожидается анонс настольной линейки Pentium D, и, конечно же, новые продукты не остались без поддержки. Очередное поколение чипсетов Intel — 945x/955X — создано как раз для использования в системных платах, поддерживающих новые процессоры компании. Совершенно неудивительно, что первой такой системной платой стала модель от Intel — D955XBK.

Для начала стоит обратить внимание на то, что благодаря сотрудничеству Intel и NVIDIA у новых чипсетов i945 и i955X появилась поддержка режима SLI, о чем красноречиво свидетельствуют два расположенных на плате слота типоразмера PCIEx16 (второй слот работает в режиме x4). Также функционального веса плате добавляют гигабитный сетевой адаптер, дополнительный контроллер Serial ATA, контроллер FireWire и интегрированный звук формата High Definition Audio на базе добротного кодека SigmaTel. В целом, для Intel это продукт топового уровня, что, по-видимому, не очень благотворно скажется на его конечной цене, хотя по сравнению с топовыми моделями других производителей функциональность и особенно комплектация D955XBK довольно скромные.

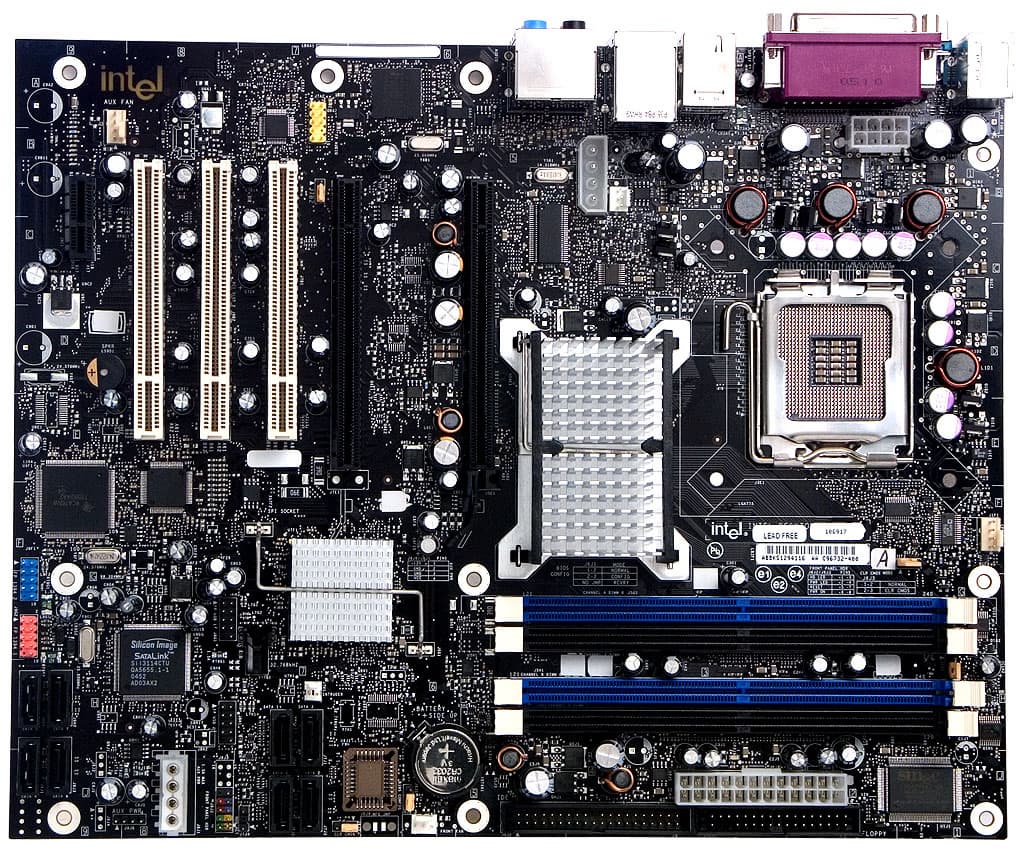

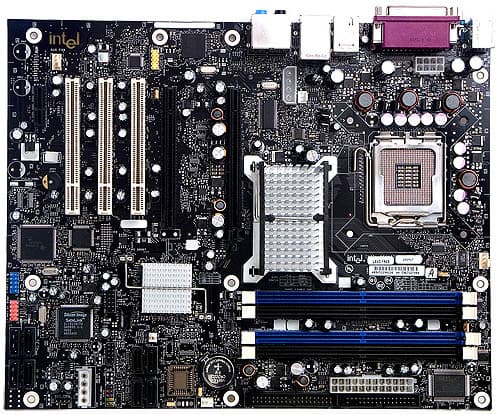

Разводка платы в целом стандартная, хотя Intel часто использует вариант дизайна, при котором полноразмерная ATX-плата превращается в mATX-модель путем «отрезания» края платы (см., например, Intel D925XCV). В таких случаях эта «отрезаемая» область (левый край на фотографии) не содержит практически никаких функциональных элементов кроме пары PCI-слотов и, возможно, еще нескольких разъемов, но в нашем случае видим именно «полноценный» дизайн с использованием всего пространства текстолита. Сразу бросается в глаза обилие разъемов питания и непривычно большой и высокий игольчатый радиатор на северном мосту, который, однако, не мешает установке нестандартных кулеров на процессор, кроме имеющих совсем уж широкий радиатор. При сборке системы обеспечена некоторая путаница проводов и шлейфов, обусловленная большим количеством разъемов в правой (на фотографии) части платы, к тому же затруднено и само подключение кабелей, а при установке видеокарты в основной разъем PCIEx16 модули памяти блокируются в разъемах. Кроме того, устанавливаемая во второй слот PCIEx16 видеокарта нижним краем будет «лежать» на радиаторе южного моста чипсета.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 1 конденсатор емкостью 3300 мкФ, 4 по 1200 мкФ и 9 по 560 мкФ. Также на плате находится стабилизатор напряжения памяти (включающий 2 конденсатора по 3300 мкФ и 11 по 100 мкФ), причем в разводке слотов PCIEx16 и DIMM применяются индуктивные элементы для большей стабильности работы. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. Intel D955XBK можно приобрести в двух доступных конфигурациях, вторая (LA955XBKLKR) ориентирована на системных интеграторов, поэтому лишена контроллеров FireWire и [дополнительного] SATA, имеет более скромный по характеристикам аудиокодек, зато реализует такие функции, как iAMT (Intel Active Management Technology, удаленное управление компьютером) для сетевого интерфейса и TPM (Trusted Platform Module, интегрируемый контроллер для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности). Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы).

Системный мониторинг:

  • напряжения процессора, +1,5 B, +3,3 В, +5 В и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775 для Intel Pentium 4, Pentium D, Pentium 4 Extreme Edition, Pentium Extreme Edition — поддерживаются все топовые процессоры компании на момент анонса статьи);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667 с/без ECC; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
  • 2 слота PCIEx16 (второй функционирует в режиме x4 и предназначен для установки дополнительного видеоускорителя при реализации SLI);
  • Слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, или же требуется задействовать упомянутый ниже дополнительный разъем), 8-контактный EPS12V для питания процессора (можно использовать переходник с «квадратного» 4-контактного коннектора ATX12V), 4-контактный («периферийный») дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA100 («чипсетный»);
  • 8 разъемов SATA (Serial ATA) на 4 устройства SATA300 и 4 устройства SATA150 — 4 функционируют за счет чипсета, поддерживают скорость передачи данных до 300 МБ/с и прочие функции SATA-II, подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1, 0+1 (10) и 5; еще 4 функционируют за счет дополнительного контроллера Silicon Image, поддерживают скорость передачи данных до 150 МБ/с, подключаемые к ним диски могут быть объединены в RAID-массив уровней 0, 1 и 0+1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • 2 разъема для подключения планок на 2 порта GigaWire;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • Разъем питания на плате («периферийный» ATX-стандарта) для внутреннего подключения устройств подсветки корпуса, дополнительных вентиляторов и т. п.; маломощный (максимум 1,5 А — нельзя подключать жесткие диски и пр.); может включаться и отключаться программно (в том числе из BIOS Setup);
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля и регулировки количества оборотов).

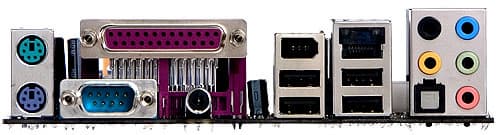

Задняя панель платы (слева направо, по блокам)

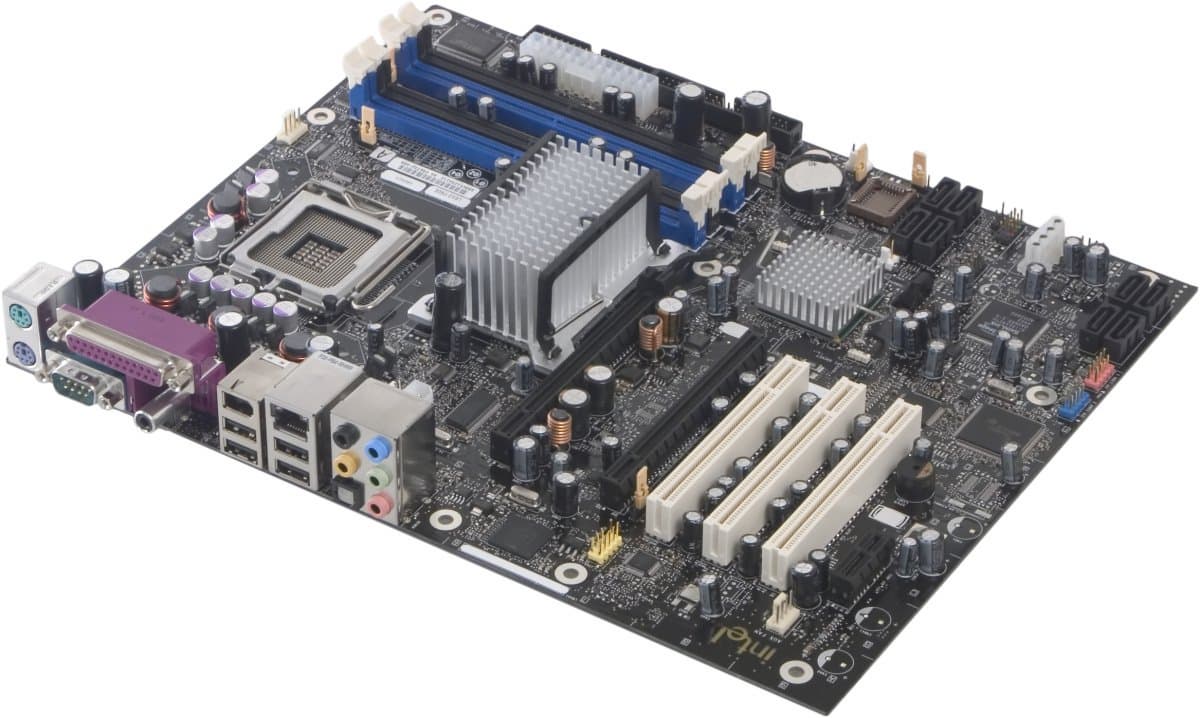

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 S/PDIF-Out (Coaxial);
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 5 аналоговых аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear) и S/PDIF-Out типа Toslink.

Комплект поставки

У нас не было возможности описать комплект поставки, так как мы имели дело с инженерным образцом. Согласно информации с сайта производителя, модель будет комплектоваться необходимой документацией, кабелями ATA66 (1), FDD (1), SATA (8) с переходниками питания (на 4 устройства), неким модулем с портами USB и GigaWire и аудиоразъемами на переднюю панель корпуса, планкой на заднюю панель компьютера с портами GigaWire и USB, заглушкой на заднюю панель платы, дискетами с драйверами для обоих SATA RAID-контроллеров, CD и DVD с необходимыми драйверами и набором ПО.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека SigmaTel STAC9221, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • Cетевой, на базе микросхемы Intel 82573V, с поддержкой скоростей 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet);
  • SATA RAID-контроллер, на базе микросхемы Silicon Image 3114, с поддержкой 4 устройств SATA150 и возможностью объединения их в RAID-массив уровней 0, 1 и 0+1;
  • FireWire(IEEE 1394a)/GigaWire(IEEE 1394b)-контроллер, на базе микросхем Texas Instruments TSB82AA2/TSB81BA3, с поддержкой 1 порта FireWire (на задней панели) и 2 портов GigaWire (на выносной планке, подключаются к разъемам на плате).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.36, -0.10Хорошо
Уровень шума, дБ (А): -87.8Хорошо
Динамический диапазон, дБ (А): 87.2Хорошо
Нелин. искажения, %: 0.0036Очень хорошо
Интермод. искажения, %: 0.015Очень хорошо
Взаимопроникновение каналов, дБ: -85.9Отлично
Интермодуляции на 10 кГц, %: 0.012Очень хорошо

Общая оценка: Очень хорошо (подробнее). SigmaTel STAC9221 обладает хорошими паспортными характеристиками (SNR 105 дБА), являясь одним из лучших аудиокодеков среди тех, которые можно встретить в интегрированных решениях. Результаты объективного тестирования подтверждают, что по качеству встроенного звука плата Intel D955XBK превосходит большинство моделей на рынке, хотя и не является абсолютным лидером.

Настройки

С помощью перемычек и переключателейКонфигурационная перемычкаNormal/Config/BIOS Recovery
Из BIOS, основанного на версии 6.00PG от IntelНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge, Precharge Delay
Выбор частоты работы памяти+Auto, 333, 400, 533, 667, 800 МГц
Возможность задания частоты для периферийных шин+PCI-E=101,32—109,24 МГц с шагом 1,32 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+±10%
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+
Изменение напряжения памяти+Default, 1,8, 1,9, 2,0, 2,08 В
Изменение напряжения чипсета+1,525—1,725 В с шагом 0,125 В
Изменение напряжения шины PCI-E-

Использовалась версия BIOS BK95510J.86A.1452, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Имеется функция загрузочного меню, позволяющая быстро выбрать устройство для загрузки, не изменяя настроек BIOS.

Замечания по ходу тестирования

К сожалению, без некоторых досадных недоразумений не обошлось, хотя связано это, вполне вероятно, с тем, что мы тестировали инженерный образец платы (являвющейся вообще первым продуктом на новом чипсете).

  • Во-первых, «порадовала» нас плата тем, что она… плохо знает процессоры Intel! Так, если после установки Pentium Extreme Edition 840 все было нормально (плата определила процессор и корректно установила все параметры), то вот с Pentium 4 Extreme Edition 3,73 ГГц возникли проблемы: плата определила, что это Pentium 4 Extreme Edition 3,73 ГГц, и даже радостно сообщила, что частота FSB у него должна быть 1066 МГц, после чего… выставила ему часоту FSB 800 МГц! К счастью, после некоторого количества «танцев с бубном» и принудительного отключения всех энергосберегающих функций в BIOS Setup плата все же соизволила выставить частоту FSB правильно.
  • Во-вторых, традиционно Intel позволяет войти в BIOS Setup с полным списком настроек только после выставления в соответствующее положение перемычки на плате. Теперь эта схема снабжена некоторым количеством нововведений: при перестановке перемычки к тому же происходит сброс установок BIOS, и если раньше после выхода с сохранением установок на экран выводилось сообщение, предлагающее выключить питание и вернуть перемычку в нормальное положение, то сейчас плата просто «молча» перегружается. А в процессе загрузки она, разумеется, обнаруживает, что перемычка все еще находится в положении «Configure», и… правильно — опять сбрасывает все установки! В результате метод сохранения настроек становится весьма нетрадиционным: сначала нужно зайти в BIOS Setup, выставив перемычку, потом изменить все требуемые параметры, сохранить пользовательские настройки BIOS (хорошо еще, что есть такой пункт меню!), после чего выйти из BIOS Setup (можно и без сохранения настроек, так как они все равно сбросятся на установки по умолчанию) и выключить компьютер. Далее следует вернуть перемычку в нормальное положение, включить систему, зайти в «неполный» BIOS Setup нажатием клавиши F2, загрузить пользовательские настройки и уже теперь выйти с сохранением. Опять напоминает «пляски с шаманским бубном»? Да, вот и нам тоже…
  • Ну и в-третьих, почему-то плата категорически отказалась работать с KVM(Keyboard-Video-Mouse)-переключателем, которые мы используем для тестовых стендов в целях экономии места и ресурсов. В случае с Intel D955XBK установленная Windows не нашла подключенную через KVM-переключатель мышь (ни с одной из тестировавшихся нами плат таких проблем не было). Когда же мы подключили к тестовому стенду отдельную мышь, пропала подключенная через KVM клавиатура! Формально говоря, о совместимости с KVM-переключателями производители не заявляют, но учитывая «сложность» таких устройств и отсутствие проблем у прочих моделей системных плат…

Мы надеемся, что продажная версия D955XBK будет лишена всех перечисленных недоработок, тем более что даже последняя проблема, скорее всего, исправима на уровне BIOS.

Результаты тестов:


Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
