Отчет о тестировании в RightMark Audio Analyzer
| Тестируемое устройство | материнская плата Gigabyte GA-X170-Extreme ECC |
| Режим работы | 24-bit, 44 kHz |
| Звуковой интерфейс | |
| Маршрут сигнала | выход на наушники — вход Creative E-MU 0204 USB |
| Версия RMAA | 6.3.0 |
| Фильтр 20 Гц — 20 кГц | да |
| Нормализация сигнала | да |
| Изменение уровня | −0,4 дБ /−0,3 дБ |
| Режим моно | нет |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,05, −0,11 |
Очень хорошо |
| Уровень шума, дБ (А) | −65,4 |
Посредственно |
| Динамический диапазон, дБ (А) | 65,7 |
Посредственно |
| Гармонические искажения, % | 0,041 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | −61,6 |
Плохо |
| Интермодуляционные искажения + шум, % | 0,100 |
Хорошо |
| Взаимопроникновение каналов, дБ | −62,0 |
Посредственно |
| Интермодуляции на 10 кГц, % | 0,123 |
Посредственно |
| Общая оценка | Хорошо |
Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | −0,31, +0,05 |
−0,26, +0,10 |
| От 40 Гц до 15 кГц, дБ | −0,11, +0,05 |
−0,01, +0,10 |

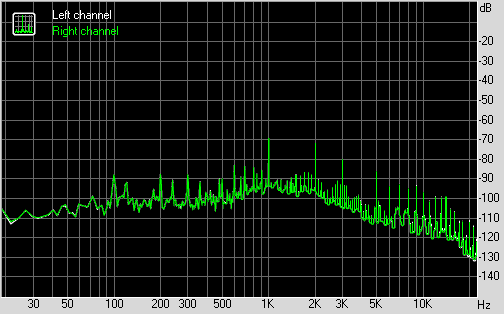

Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | −66,6 |
−66,7 |
| Мощность RMS, дБ (A) | −65,4 |
−65,5 |
| Пиковый уровень, дБ | −55,7 |
−55,6 |
| Смещение DC, % | −0,0 |
+0,0 |
Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +66,9 |
+67,0 |
| Динамический диапазон, дБ (А) | +65,7 |
+65,7 |
| Смещение DC, % | +0,00 |
+0,00 |
Гармонические искажения + шум (−3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | +0,0413 |
+0,0408 |
| Гармонические искажения + шум , % | +0,0720 |
+0,0710 |
| Гармонические искажения + шум (A-взвеш.), % | +0,0847 |
+0,0836 |

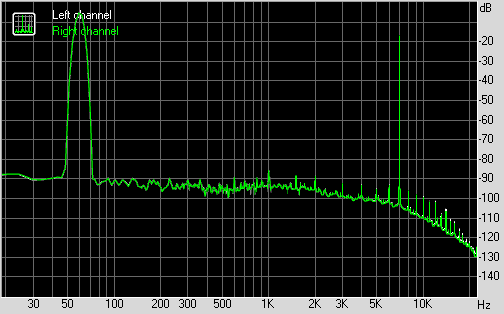

Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | +0,1008 |
+0,0986 |
| Интермодуляционные искажения + шум (A-взвеш.), % | +0,1085 |
+0,1059 |
Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | −68 |
−70 |
| Проникновение на 1000 Гц, дБ | −61 |
−61 |
| Проникновение на 10000 Гц, дБ | −67 |
−67 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, % | 0,1259 |
0,1240 |
| Интермодуляционные искажения + шум на 10000 Гц, % | 0,1187 |
0,1168 |
| Интермодуляционные искажения + шум на 15000 Гц, % | 0,1270 |
0,1251 |
| 28 апреля 2017 г. |
Сергей Пахомов
|
|
