Gigabyte G33M-DS2R — системная плата на базе чипсета Intel G33


  • Чипсет Intel G33 (применен северный мост G33 и южный ICH9R)

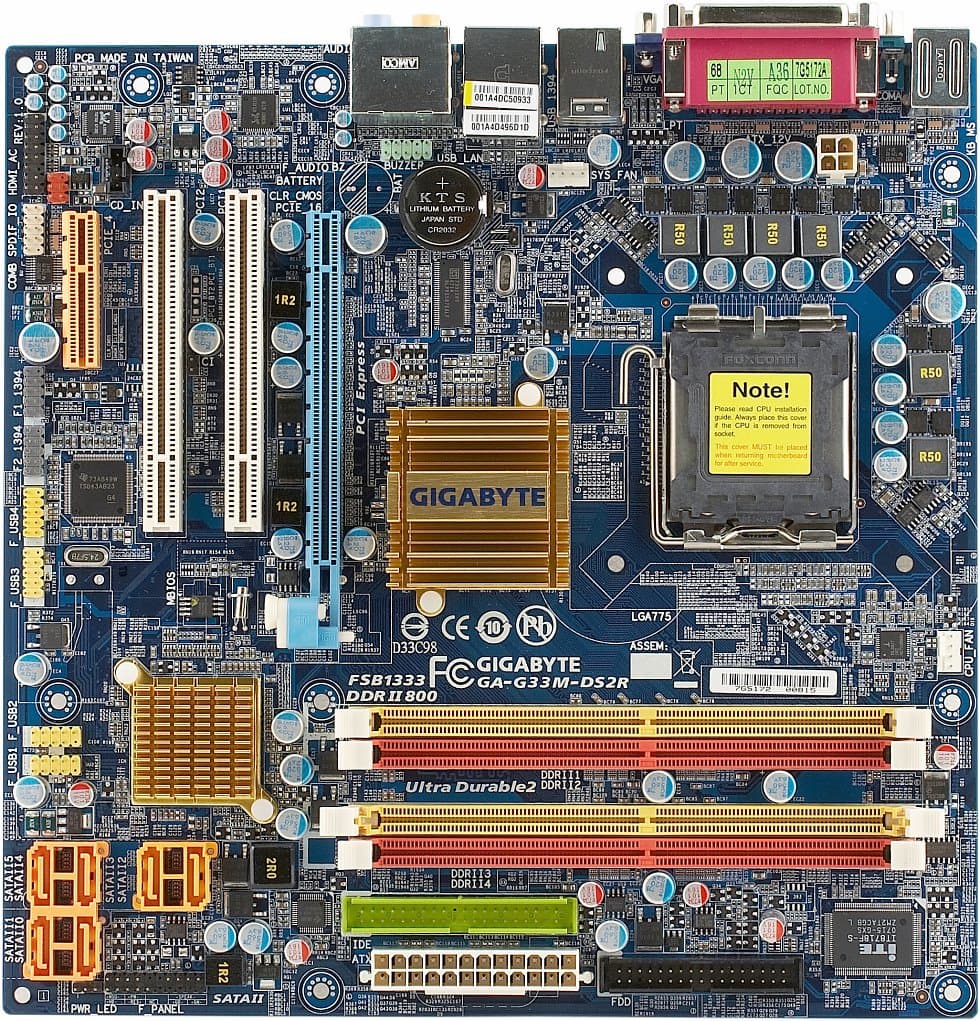

Первая же модель на новом чипсете Intel G33, попавшая в нашу лабораторию, оказалась весьма интересной. Она выполнена в типичном для интегрированных плат форм-факторе microATX, но вот прочих столь же типичных черт — функциональной скромности (у «офисных» моделей) или мультимедийной ориентированности (у моделей «для цифрового дома») — лишена. С первым пунктом все становится понятно при взгляде на перечень дополнительных контроллеров и периферийных разъемов платы — по сути, все современные возможности на ней реализованы (пусть и не в избыточном количестве). Со вторым ситуация не такая очевидная, но отсутствие цифровых видеовыходов (в наличии всего один, да и тот — аналоговый D-Sub) и цифровых входов и выходов звука, которые весьма востребованы в домашних медиацентрах, сильно ослабляет позиции Gigabyte G33M-DS2R среди конкурентов за место в «центре вашей цифровой вселенной». Зато плата может предложить своему обладателю качественный подбор электронных компонентов и даже возможность установить две видеокарты.

Конечно, вы не встретите двух полноразмерных слотов для графики на плате microATX, да и вряд ли кто-то уж настолько сильно захочет организовать CrossFire именно на Gigabyte G33M-DS2R, когда в магазинах полно куда более удобных вариантов. Тем не менее, использование слота PCIEx4 (это максимум, задействующий все свободные линии PCI Express чипсета), да еще и с прорезью с торца, что теоретически позволяет установить в него карту расширения форм-фактора PCIEx16, вполне красноречиво: несмотря на маленький размер, плата уверенно претендует на звание топового продукта. Действительно, пустых мест на текстолите нет, и это, конечно, негативно сказывается на удобстве сборки и модернизации системы. Из основных недостатков этого дизайна выделим блокировку видеокартой модулей памяти в своих слотах, а также размещение разъема IDE, сильно затрудняющее подключение к нему кабеля.

Охлаждением чипсета занимаются два очень небольших алюминиевых радиатора, нагрев которых заставляет с неудовольствием вспомнить платы на G965, хотя тепловыделение G33 гораздо ниже. Впрочем, видимых проблем при работе в таком режиме плата не испытывала, никаких симптомов перегрева нами зафиксировано не было. В то же время, сравнительно небольшие габариты радиаторов вряд ли создадут проблемы с установкой габаритных комплектующих.

6-канальный импульсный стабилизатор напряжения питания процессора использует по 2 полевых транзистора на канал, 4 конденсатора по 470 мкФ на 16 В и 9 по 820 мкФ на 2,5 В. Уже в первом поколении плат серии Ultra Durable качественные полимерные конденсаторы с низким показателем ESR (эквивалентным последовательным сопротивлением) использовались по всей плате, а не только в цепи питания процессора, так что мы вполне ожидаемо обнаруживаем повсюду на текстолите G33M-DS2R продукцию уважаемой компании Nippon Chemi-con. В платах Ultra Durable 2 к этому достоинству добавились использование дросселей с ферритовыми, а не железными сердечниками, а также (правда, лишь в цепи питания процессора) полевых транзисторов с низким показателем RDS ON (сопротивление сток-исток в открытом состоянии), что уменьшает энергопотребление и, следовательно, нагрев этих компонентов. Таким образом, Gigabyte хотя и не является уже единоличным законодателем моды при подборе электронных компонентов для топовых плат, по-прежнему числится среди лидеров, постоянно реализуя новые улучшения.

Размер платы — 245×245 мм (стандартный microATX), крепление осуществляется при помощи 8 винтов, все углы достаточно жестко зафиксированы. Gigabyte традиционно выпускает огромное количество моделей на каждом новом чипсете, любопытно, что при этом у компании нет ни одной платы на G31/G33 с общим дизайном PCB, кроме, конечно, пары G33M-DS2R/G33M-S2 (вторая, как следует из ее названия, не обладает преимуществами плат серии Ultra Durable (2), и использует южный мост ICH9 без функции RAID). Наиболее интересны из прочих G33-DS3R — полноразмерная ATX-плата с богатой функциональностью и улучшенными возможностями для разгона и настройки системы; а также G33M-S2H — с разъемами DVI и HDMI на задней панели.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup и утилит под Windows)

  • Напряжение процессора, памяти, +3,3 и +12 В (только индикация корректности напряжений);
  • Частота вращения двух вентиляторов, для одного из которых реализована функция автоматического управления частотой вращения;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);
  • Технология автоматической регулировки вращения вентиляторов в зависимости от температуры ограничена выбором типа регулировки (в зависимости от модели — с 3- или 4-контактным разъемом — понижением напряжения или методом ШИМ), а также возможностью выбора Intel QST (используя цифровой датчик температуры в новых процессорах Core 2) вместо классической схемы работы, но никакой конкретной величины для настройки указать нельзя — управление воистину автоматическое :)

Фирменная утилита Gigabyte EasyTune существенно расширяет возможности автоматической регулировки: запустив эту утилиту под Windows, можно установить верхний и нижний температурные пределы (в промежутке между ними частота вращения меняется пропорционально изменению температуры), а также желаемую скорость кулера для зоны ниже нижнего предела (включая возможность полностью остановить вентилятор). Разумеется, специализированные утилиты, вроде SpeedFan, которая полноценно поддерживает эту плату, имеют более широкие возможности и по регулировке частоты вращения кулеров, и по мониторингу температур и напряжений (помимо описанных выше, отслеживаются напряжения батарейки, +5 В и +5 В Standby).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддержка процессоров: Core 2 Extreme (Quad и Duo) , Core 2 Quad, Core 2 Duo, Pentium Dual Core, Pentium D/EE, Pentium 4/EE, Celeron с частотой шины от 800 до 1333 МГц (но не с частотой шины 533 МГц!), заявлена поддержка будущих моделей на ядре Penryn (производимых по техпроцессу 45 нм);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-667/800; поддерживается двухканальный режим работы — даже при несимметричном заполнении слотов обоих каналов), список сертифицированных модулей доступен на сайте производителя;
  • Cлот PCIEx16 для видеокарт;
  • Слот PCIEx4 с прорезью с торца, что позволяет вставлять в него любую карту расширения PCI Express, включая видеокарту PCIEx16 (для организации CrossFire);
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA), функционирующий за счет дополнительного контроллера JMicron, на 2 устройства ATA133;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, функционирующих за счет чипсета, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и Matrix RAID;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • 2 разъема для подключения планки на 2 дополнительных порта FireWire;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифровых входа и выхода звука S/PDIF-In/Out на планке;
  • Разъем для подключения звукового кабеля от HDMI-видеоадаптера (выводит звук с интегрированного кодека в формате, требуемом для передачи звука по HDMI-кабелю);
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • Всего 2 разъема для подключения вентиляторов, оба 4-контактные, поддерживают мониторинг скорости вращения, процессорный имеет функцию автоматической регулировки частоты вращения.

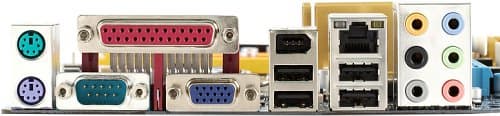

Задняя панель платы (слева направо, по блокам)

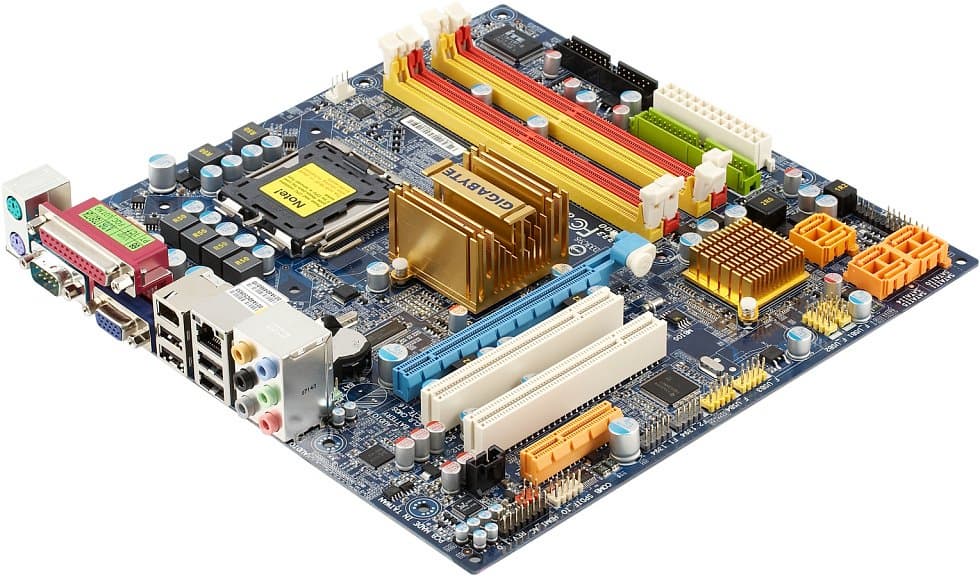

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт, 1 VGA (D-Sub) и 1 LPT-порт;
  • 2 порта USB 2.0 и 1 FireWire;
  • 2 порта USB 2.0 и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов: Center/Sub, Rear, Side, Line-In, Front, Mic-In.

Комплект поставки

  • Упаковка: стандартная коробка для плат формата microATX, оформленная в стиле плат S-серии Gigabyte;
  • Документация: руководство пользователя на английском языке и схематичная инструкция по установке на плату процессора Intel и «боксового» кулера — на нескольких языках, включая русский;
  • Кабели: 2 SATA (без переходников питания), 1 шлейф ATA66 и 1 для подключения дисковода;
  • Набор для вывода двух портов eSATA на заднюю панель компьютера: планка с двумя портами eSATA и одним разъемом питания IDE, подключающаяся к соответствующим разъемам и коннекторам внутри корпуса ПК; внешний кабель-переходник питания с разъема IDE на SATA; внешний интерфейсный кабель-переходник с eSATA на SATA;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • DVD с необходимыми драйверами и фирменными утилитами, а также пакетом Norton Internet Security 2007 (и последней версией Антивируса Касперского).

Набор фирменных утилит включает в себя следующие полезные программы:

  • EasyTune 5 — программа для тонкой настройки системы и системного мониторинга, расширяет возможности платы в области разгона и позволяет разгонять «на лету»;
  • @BIOS — программа для обновления BIOS платы из-под Windows, умеет искать последнюю версию прошивки в интернете;
  • Face Wizard — позволяет встраивать в прошивку BIOS свой собственный логотип, который будет выводиться на экран при загрузке компьютера;
  • i-Cool — любопытная утилита для задания профилей производительности процессора и снижения его нагрева (чипсетным троттлингом) в простое при сопутствующем замедлении кулера.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC889A (топовый кодек компании, с поддержкой вывода звука с носителей HD DVD и Blu-ray в полном качестве), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-In/Out;
  • Сетевой, на базе микросхемы Realtek RTL8111B (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • IDE, на базе микросхемы JMicron JMB368, с поддержкой 2 устройств на канале ATA133 (интерфейс PCIEx1);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 устройств (интерфейс PCI).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, −0,09Отлично
Уровень шума, дБ (А): −92,5Очень хорошо
Динамический диапазон, дБ (А): 91,8Очень хорошо
Гармонические искажения, %: 0,0022Отлично
Интермодуляционные искажения + шум, %: 0,012Очень хорошо
Взаимопроникновение каналов, дБ: −91,9Отлично
Интермодуляции на 10 кГц, %: 0,0075Отлично

Общая оценка: Очень хорошо (подробнее) — качество аналогового вывода звука, согласно результатам нашего тестирования, находится на очень хорошем даже для HDA-кодеков уровне. Примененный аудиокодек интересен не только высоким соотношением сигнал/шум для проигрывания и записи, но и функцией передачи звукового сигнала, включая полноценное качество звука с DVD Audio, HD DVD и Blu-ray DVD, для вывода по интерфейсу HDMI. Достигается последнее поддержкой технологии защиты контента, что и позволяет сертифицированным программным плеерам передавать звуковой поток без снижения качества на видеоускоритель (или иную карту расширения) с разъемом HDMI. В дополнение к этому, ALC889A реализует технологию DTS Connect, позволяющую несколькими способами подключить компьютер к многоканальной аудиосистеме и получить объемный звук. Реализуется, в том числе, и технология DTS Neo:PC — разложение обычного стереосигнала на 4-8 каналов для создания эффекта объемного звука при аналоговом подключении многоканальной аудиосистемы.

Разумеется, со времен выпуска i965 важным вопросом к любой плате становится примененный контроллер IDE (поскольку чипсет отныне такового лишен). В данном случае используется очень порадовавшее нас решение от JMicron: мост PCIEx1—IDE. Да, покупатели Gigabyte G33M-DS2R получат всего один порт ATA133, без возможности создать RAID-массив, но поскольку абсолютному большинству пользователей поддержка IDE нужна лишь ради оптических приводов, недостатком это считать трудно. Зато плата спокойно грузилась с CD-привода, позволяла установить ОС с CD/DVD, не требовала обновления специфических менеджеров для работы с образами дисков и драйверов в Windows XP, и вообще контроллер отработал в наших тестах идеально — то есть абсолютно «прозрачно». Любопытно, однако, что в обычно весьма щепетильном у Gigabyte руководстве пользователя платы наличие данного контроллера JMicron полностью опущено, а на блок-схеме интерфейс IDE заявлен чипсетным.

Фирменные технологии и особенности

  • Xpress Recovery 2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты (от использования традиционных утилит, вроде Acronis True Image, такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD, однако его возможности и интерфейс, безусловно, скромнее: можно сохранить лишь один образ для восстановления; не поддерживаются жесткие диски с AHCI, объединенные в RAID, а также внешние, подключенные по USB или FireWire).

Настройки

С помощью перемычекПеремычка для очистки содержимого CMOSточнее, два контакта, которые можно замкнуть любым металлическим предметом, включая перемычку
Из BIOS, основанного на версии 6.00PG от AwardВозможность отключения специфических функций процессора+Hyper-Threading, No-Execute Memory Protect, CPU EIST Function, CPU Enhanced Halt (C1E), CPU Thermal Monitor 2 (TM2), Virtualization Technology
Настройки таймингов памяти+By SPD или CAS Latency Time, RAS# to CAS# Delay, RAS# Precharge, Precharge Delay, ACT to ACT Delay, Rank Write to READ Delay, Write to Precharge Delay, Refresh to ACT Delay, Read to Precharge Delay, TRD, TRD Phase Adjustment
Выбор частоты работы памяти+Auto или задать множитель относительно частоты FSB: ×2,5, ×3,0, ×4,0 для FSB 1066 МГц (при этом указывается частота, на которой происходит переключение FSB Strap)
Возможность задания частоты для периферийных шин+PCI-E: Auto, 90—150 МГц с шагом 1 МГц, есть функция автоматического разгона шины Robust Graphics Booster
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—700 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+Normal, 0,50000—1,60000 В с шагом 0,00625 В (с индикацией номинального значения) и 1,8 В
Изменение напряжения памяти+Normal, +0,1—0,4 В с шагом 0,1 В
Изменение напряжения чипсета+для северного моста: Normal, +0,1—0,3 В с шагом 0,1 В и отдельно −0,05—0,15 В с шагом 0,05 В
Изменение напряжения FSB+Normal, +0,1—0,3 В с шагом 0,1 В и отдельно −0,05—0,15 В с шагом 0,05 В

Использовалась версия BIOS F4, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Традиционно для Gigabyte, в BIOS интегрирована утилита Q-Flash, позволяющая прошить новую версию с дискеты, USB-флэшки или даже жесткого диска (обязательно форматирование этого носителя в FAT12/16/32) без необходимости загрузки ОС. Также в BIOS Setup реализована популярная в последнее время возможность сохранить текущий перечень значений всех настроек и позже быстро загрузить его (полезно при экспериментах с разгоном).

Дополнительно к указанному списку напряжений, плата позволяет поменять соотношение между VGTLREF и VTT: 0,636 (значение по умолчанию), 0,603, 0,566, 0,54. Возможно, фанатам разгона эта настройка пригодится. Для более точной подстройки памяти и ее успешного разгона, в BIOS можно выбрать одну из двух схем High Speed DRAM DLL Settings (точные параметры не раскрываются). Наконец, к изменению предлагается также опция Performance Enhance (Standard, Turbo, Extreme), работающая, по-видимому, с дополнительными таймингами памяти и действительно приносящая результат при включении (подробнее — в результатах тестирования).

Альтернативой разгона из BIOS Setup может быть использование под Windows фирменной утилиты Gigabyte EasyTune, которая помимо всех перечисленных возможностей BIOS (кроме почему-то регулировки частоты шины PCI Express) позволяет также гибко регулировать напряжение (до 2,5 В) и частоту памяти (доступны все множители: ×1,5, ×2,0, ×2,5, ×3,0, ×4,0), однако для вступления в силу нового множителя памяти придется перегрузиться, и нам ни разу не удалось запустить таким образом систему с множителем памяти, не предусмотренным для данной частоты FSB последней прошивкой BIOS. Таким образом, польза от EasyTune в данном случае сводится лишь к возможности мониторинга температур, напряжений и пр.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По скоростным показателям мы, конечно, сравним Gigabyte G33M-DS2R с единственными протестированными пока представителями Intel 3x — платами MSI на базе Intel P35. Поскольку выбор Performance Enhance в BIOS проявил себя реально работающим, мы приводим отдельно показания рассматриваемой модели с настройками Standard и Extreme. Кроме того, в таблице приведены результаты Gigabyte G33M-DS2R, продемонстрированные при включении встроенного видеоядра, но при запуске игр на внешней карте ATI, так что данная конфигурация отражает падение скорости работы за счет дополнительного обслуживания GMA 3100.

Тест Gigabyte G33M-DS2R (PE=Standard) Gigabyte G33M-DS2R (PE=Extreme) Gigabyte G33M-DS2R (+встроенная графика) MSI P35 Platinum MSI P35 Neo
Архивирование в 7-Zip, мин:сек 4:21 4:10 4:11 4:14 4:17
Кодирование MPEG4 (XviD), мин:сек 3:40 3:37 3:37 3:36 3:37
Doom 3 (Low@640×480), fps 210 218 218 216 215
Doom 3 (Highest@1600×1200), fps 121 121 121 121 121
FarCry (Low@640×480), fps 343 359 358 357 353
FarCry (Highest@1600×1200), fps 151 152 152 151 152

Что ж, Extreme Performance Enhance обеспечивает плате ускорение почти на 5%, но, к сожалению, ускорение это достигается лишь относительно режима Standard Performance Enhance, с которым плата, в свою очередь, уступает лучшим из конкурентов едва не те же 5%. В итоге можно порадоваться лидерству Gigabyte G33M-DS2R среди протестированных плат на Intel 3x, но нельзя не отметить, что лидерство это чисто формальное. Зато в очередной раз с удовольствием замечаем, что включение встроенного видео практически не сказывается на работе системы.

Тест Gigabyte G33M-DS2R (G33, встроенная графика GMA 3100) Gigabyte 965G-DS3 (G965, встроенная графика X3000)
Архивирование в 7-Zip, мин:сек 4:11 4:12
Кодирование MPEG4 (XviD), мин:сек 3:37 3:38
Doom 3 (Low@640×480), fps 23 23
Doom 3 (Normal@800×600), fps 14 21
FarCry (Low@640×480), fps 85 122
FarCry (Normal@800×600), fps 57 78

Сравнивая производительность встроенного видеоядра G33 и его формального предшественника (G965) в играх, можем только констатировать, что более современная плата оказалась в тестах значительно медленнее. При этом, несмотря на куда более ранний выпуск G965 и более высокий номер интегрированного видеоускорителя, GMA 3100 в G33 архитектурно гораздо проще, чем X3000. Таким образом, ничего удивительного в результатах нет, а желающим получить более быструю встроенную графику следует подождать выпуска плат на базе Intel G35, который будет являться полноценным наследником GMA X3000.

Итог

Итак, мы познакомились с платой, обеспечивающей добротную современную функциональность при маленьком размере текстолита. Насколько интересно такое решение покупателям? Честно говоря, мы не можем ясно представить себе его аудиторию: в корпусах компактного размера в первую очередь собирают тихие системы для проигрывания музыки и фильмов, и отсутствие необходимости во внешней видеокарте там актуально как нигде — данная же модель без цифровых видео- и звуковых выходов очевидно требует установки дополнительных карт и планок расширения. Пожалуй, остается воспринимать Gigabyte G33M-DS2R в качестве полноценной основы (но лишь основы!) рабочей или игровой машины, а на неожиданный форм-фактор просто не обращать внимания. В таком случае плата получается по-настоящему интересной, ведь по сравнению со своими полноразмерными собратьями она лишена только пары слотов расширения, а это, при нынешнем уровне интеграции контроллеров, вряд ли станет помехой для многих.

Зато: быстрая (формально, даже самая быстрая из протестированных на сегодняшний момент), недорогая (и с неплохим комплектом поставки), качественно спроектированная и изготовленная (см. раздел про Ultra Durable 2). Любопытно, что при наличии практически всех современных интерфейсных разъемов для подключения периферии (включая eSATA на планке), плата реализует в то же время порты COM и LPT (а также второй COM-порт на планке) — возможно, это решение окажется интересным и для немногочисленных пользователей устройств со старыми интерфейсами. В целом, плата хороша, жалко лишь, что встроенное видео, по сути, лишь «для галочки», да и более производительную систему охлаждения чипсета мы бы увидеть не отказались.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Благодарим компанию COLAN за предоставленный KVM-переключатель ATEN CS-1764C
Благодарим компанию Corsair за предоставленные модули памяти
