Gigabyte EP45-UD3LR — системная плата на базе чипсета Intel P45

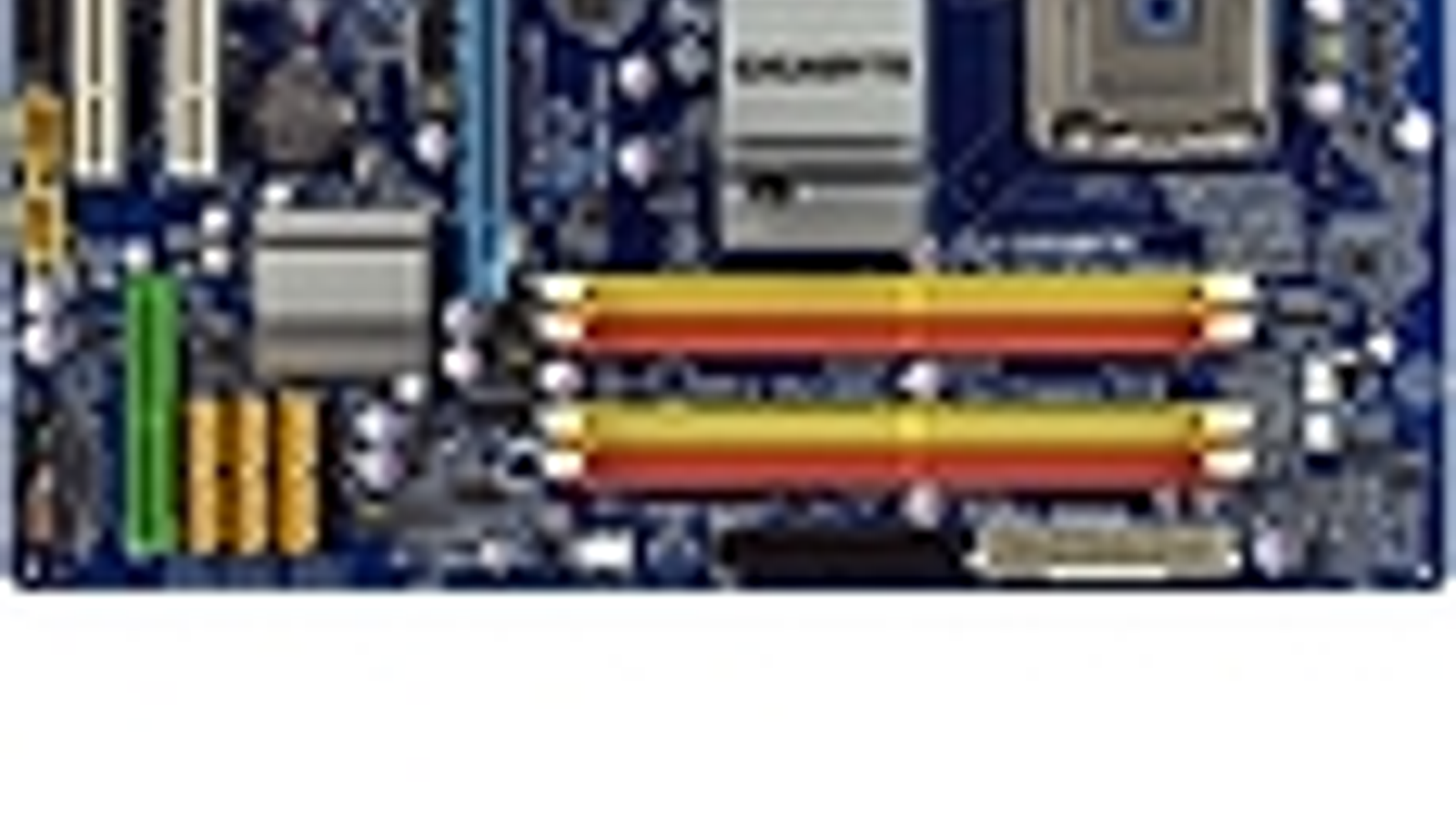

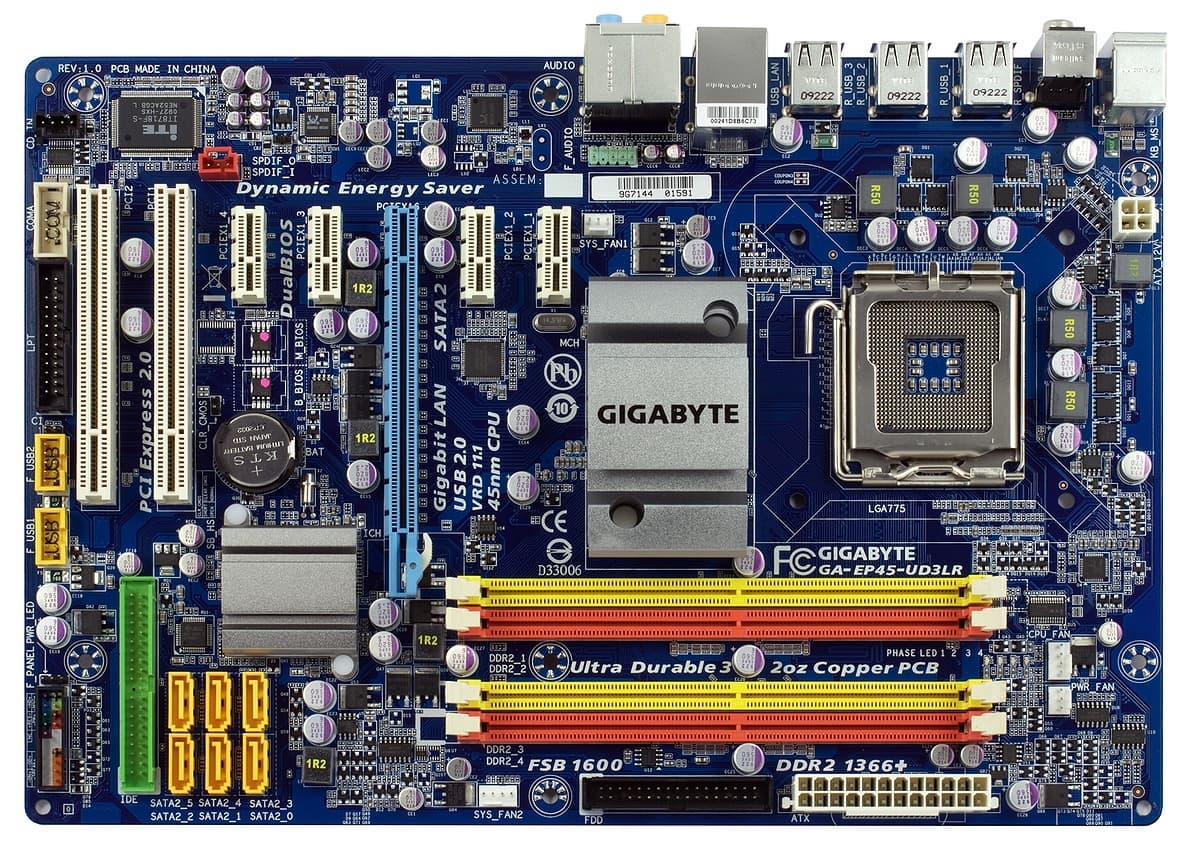

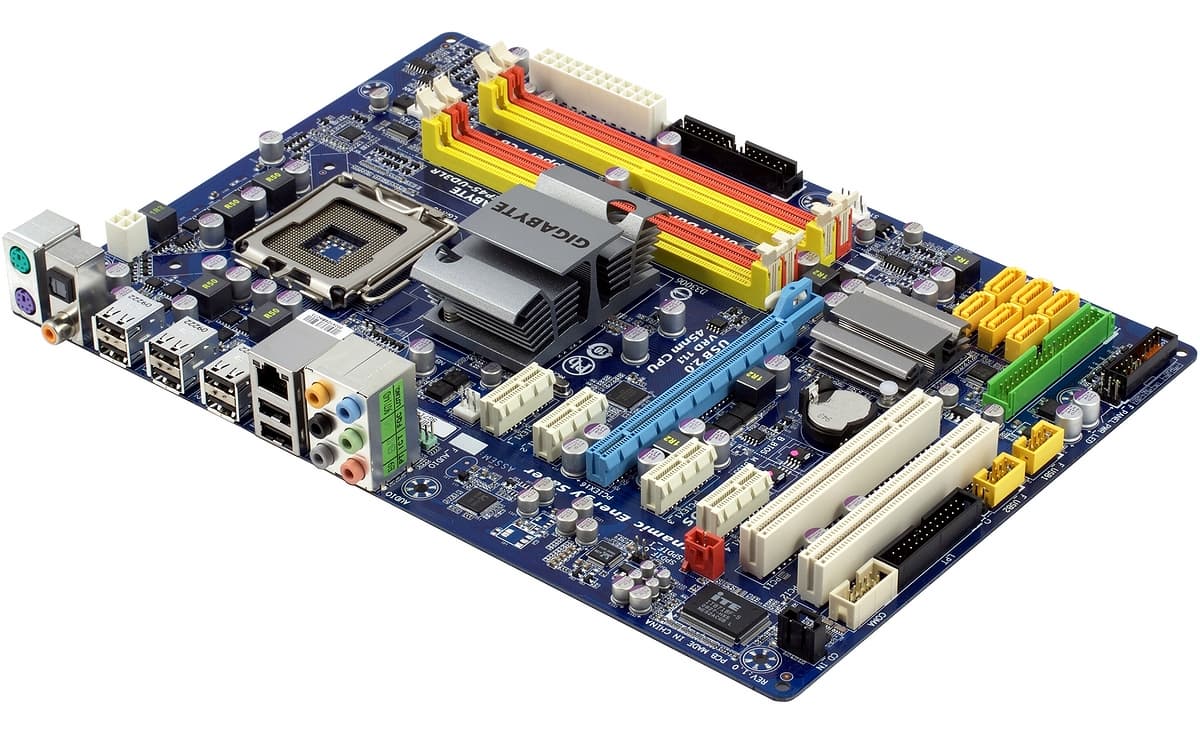

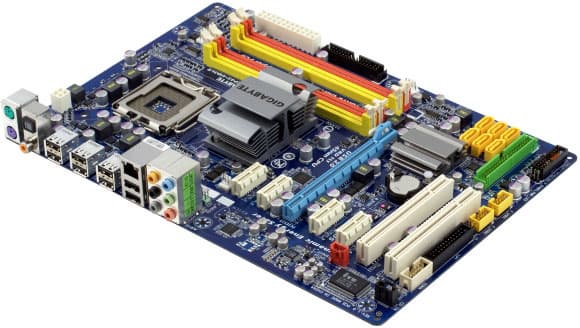

Галерея фотографий платы

И вновь у нас на рассмотрении плата на чипсете Intel P45 — одном из самых популярных наборов системной логики под Socket 775. На этот раз тестированию подверглась плата из среднеценового диапазона, произведенная широко известной фирмой Gigabyte. Основным побудительным мотивом стало отсутствие на нашем сайте обзоров продукции Gigabyte на P45, рассчитанной на наиболее актуальную для Socket 775 память типа DDR2. Данная модель отличается от чуть более старых представителей линейки DS3 применением технологии Ultra Durable 3 — комплекса технологических решений, позволяющих более равномерно распределять тепло ото всех греющихся компонентов по поверхности платы, а также в какой-то степени продлить срок службы изделия.

Особенности платы

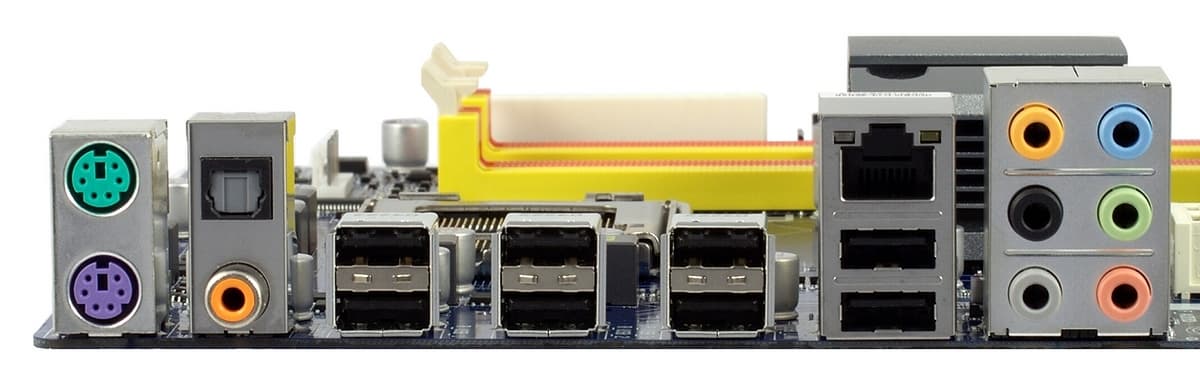

Функциональность платы (помимо обеспечиваемой самим чипсетом) находится на минимальном уровне. Слот под видеокарту всего один (PCI-E 2.0 x16), дополнительные SATA-, FireWire- и прочие контроллеры отсутствуют, портов eSATA на задней панели не предусмотрено. Зато на EP45-UD3LR по-прежнему присутствует один канал IDE и возможность подключения FDD. Никуда не делись и все еще востребованные порты PS/2 для клавиатуры и мышки, а устаревшие порты COM и LPT присутствуют в виде контактных колодок на текстолите. Нельзя сказать, что отсутствующие порты и интерфейсы являются интересными для широкого круга потребителей, так что многие будут только рады — не придется переплачивать за функции, которыми все равно никогда не воспользуешься.

Малое количество дополнительных контроллеров и общая простота платы позволили инженерам Gigabyte сосредоточиться на удобстве разводки, и в этом плане к плате нет никаких претензий, даже несмотря на ее уменьшенную относительно стандарта ATX ширину: видеокарта не перекрывает доступ к модулям памяти, а разъемы питания находятся на привычных и вполне удобных местах. Даже в случае видеокарты с самой массивной системой охлаждения оба «классических» слота PCI останутся незаблокированными.

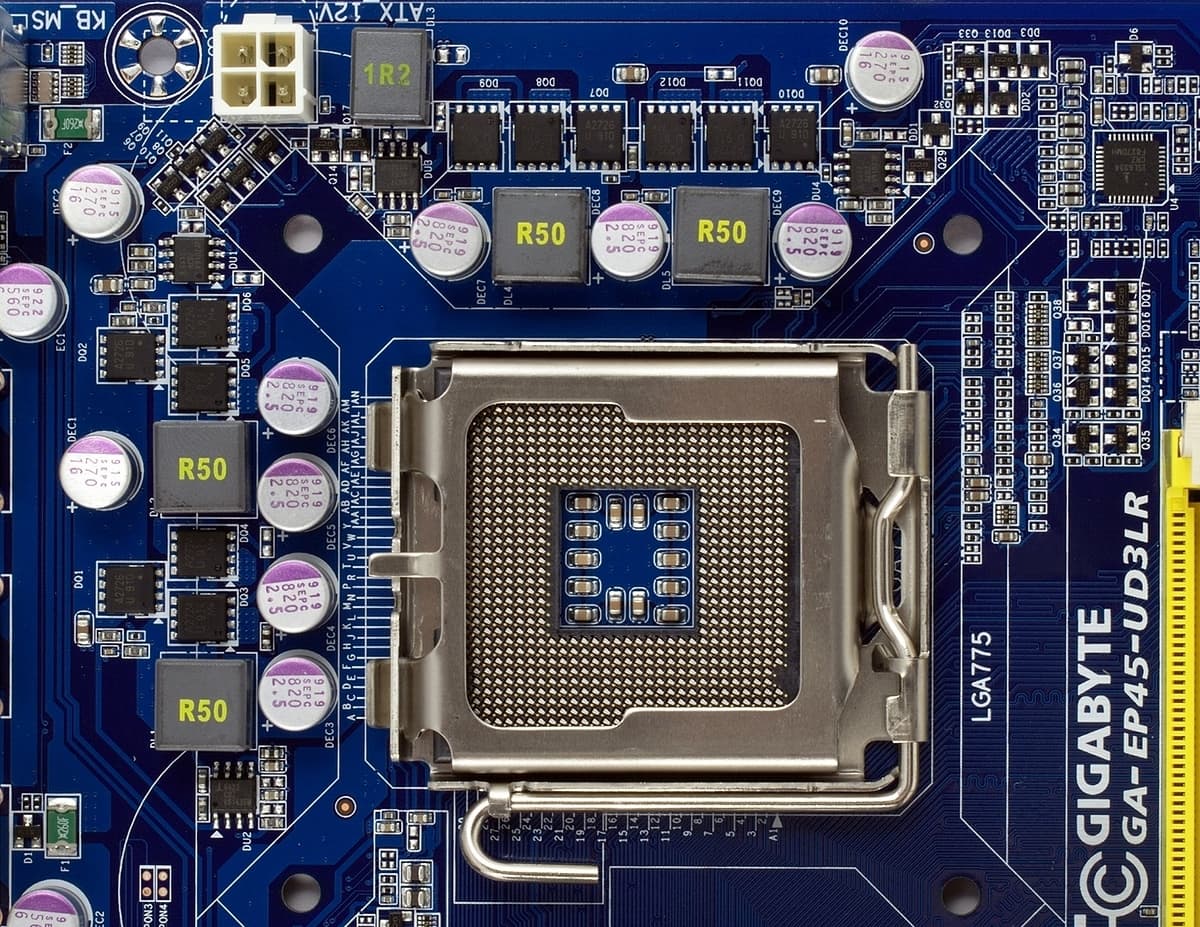

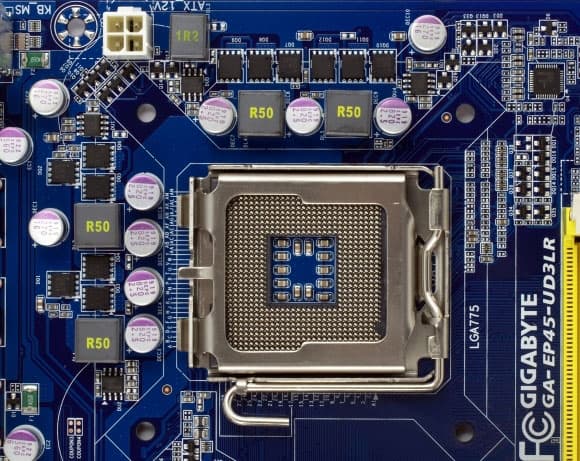

Стабилизатор питания процессора выполнен по упрощенной 4-канальной схеме с тремя полевыми транзисторами на канал, преобразователи питания чипсета и модулей памяти — двухканальные. Данное обстоятельство делает плату EP45-UD3LR не самым разумным выбором для любителей сильного разгона — 4-канальный стабилизатор может не справиться с нагрузкой, возникающей при эксплуатации CPU в нестандартных режимах. Тем не менее, работа на частоте по умолчанию и разгон без значительного поднятия напряжения должны быть плате вполне по силам. Стабильной работе и длительному сроку службы также способствуют все составляющие той самой технологии Ultra Durable 3, которая подразумевает использование только полимерных конденсаторов японского производства с повышенным сроком службы, полевых транзисторов с низким сопротивлением открытого канала (RDS(ON)), дросселей с ферритовым сердечником. Медные слои питания и заземления в печатной плате имеют увеличенную вдвое толщину, что должно улучшать теплоотвод от горячих компонентов.

Отметим, что для данной серии материнских плат производителем официально заявлена (понятно, для режимов разгона) поддержка модулей памяти DDR2-1336+. На других платах, построенных на аналогичном чипсете, проблем со столь высокой частотой работы памяти, как правило, тоже не возникает, но официально заявленная поддержка — это все же приятно.

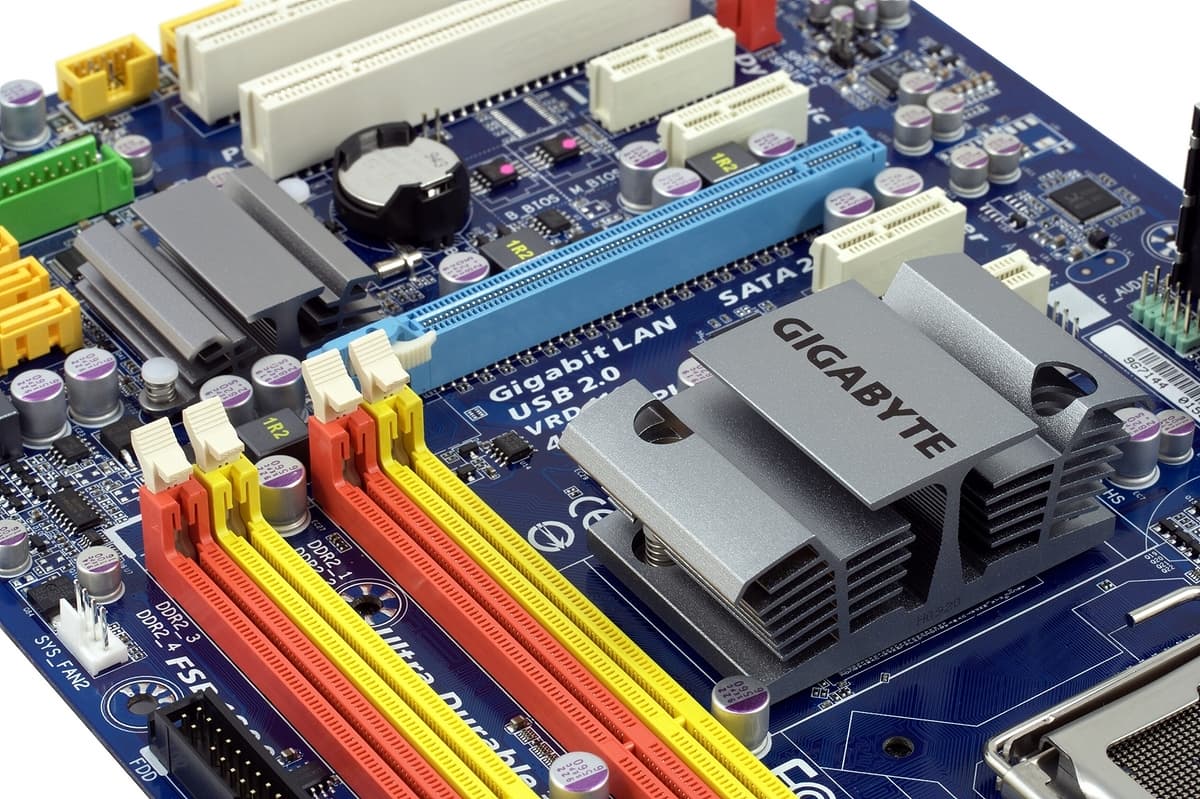

Набортная система охлаждения выполнена максимально просто и представляет собой 2 раздельных алюминиевых радиатора. Они красиво смотрятся, однако охлаждают хуже, чем классические игольчатые решения. Крепеж у радиаторов традиционно некачественный — «одноразовые» пластиковые защелки. Стабилизатор питания и вовсе обделен радиаторами, однако реальной необходимости в них действительно нет.

После сильной многочасовой нагрузки оба радиатора остаются чуть теплыми, на полевых транзисторах стабилизатора спокойно можно держать палец. Рекламные плакаты Ultra Durable 3 трубят о снижении температуры компонентов цепи питания на величину до 50 °C относительно прочих плат. Что ж, возможно в идеализированных условиях и правда можно получить столь высокую разницу. Однако на практике большинство моделей системных плат на Intel P45 обладают «холодным нравом» и как-то особо выделить из их числа EP45-UD3LR нельзя. Впрочем, преимущества дополнительной унции меди в текстолите платы смогут, вероятно, оценить наиболее упорные приверженцы разгона и обладатели тесных, плохо продуваемых корпусов.

Плата реализует широкий набор фирменных технологий современных моделей Gigabyte. Среди них стоит отметить давнюю визитную карточку компании — Dual BIOS. Благодаря двум распаянным микросхемам BIOS неудачное обновление прошивки или же выход из строя одной из микросхем не помешает плате нормально загрузиться. Для быстрого и удобного обновления прошивки непосредственно из-под Windows применяется фирменная утилита @BIOS. Для мониторинга параметров системы, управления скоростью процессорного вентилятора и разгона системы используется другая фирменная утилита — Easy Tune 6. Наконец, последней действительно полезной утилитой можно назвать Dynamic Energy Saver (DES). Она позволяет отключать дополнительные каналы ШИМ-контроллера стабилизатора питания процессора в зависимости от нагрузки и применять ряд других мер по снижению потребляемой мощности.

Возможности мониторинга на плате, реализованные в BIOS Setup, находятся на стандартном минимальном уровне, имеется автоматическая регулировка процессорного и одного системного кулера. Разумеется, плата предоставляет обширные возможности для разгона, с установкой множества таймингов и режимов работы памяти, тонкой регулировкой основных и дополнительных напряжений. Все эти настройки, традиционно для Gigabyte, находятся в отдельном разделе BIOS — MB Intelligent Tweaker (M.I.T.).

Комплект поставки платы минимальный: несколько кабелей, заглушка на заднюю панель, бумажное руководство, а также диск с драйверами и фирменными утилитами. Краткое руководство с общей информацией о возможностях платы имеет раздел на русском языке.

Функциональность

Плата основана на чипсете Intel P45 (северный мост P45 и южный ICH10R), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим и коаксиальным разъемами S/PDIF-Out на задней панели и дополнительным разъемом S/PDIF-Out на текстолите;
  • сетевой контроллер, на базе микросхемы Realtek RTL8111C (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE, на базе микросхемы JMicron JMB368, с поддержкой 1 канала (2 устройств) IDE (PATA), включая CD/DVD-приводы.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговую общую оценку: Отлично (подробнее). Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода — 44,1 и 48 кГц.

Примененный на плате IDE-контроллер проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E8200 (2,66 ГГц, FSB 1333 МГц)
  • Память: 2 модуля по 1 ГБ Transcend aXeRam TX1200QLG-2GK (тестировалась в режиме DDR2-800 с таймингами 4-4-4-12-2T)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Cравнение в этом разделе будет абсолютно стандартное, с привлечением нескольких материнских плат на том же и близких чипсетах.

Тест ASUS P5Q Pro (P45) ASUS P5Q-VM (G45) Gigabyte EP45-UD3LR (P45)
Архивирование в 7-Zip, мин:сек 3:50 3:51 3:56
Кодирование MPEG4 (XviD), мин:сек 3:05 3:05 3:17
FarCry (Low@640×480), fps 463 457 413
FarCry (Highest@1280×1024), fps 167 167 168
Doom 3 (Low@640×480), fps 247 247 249
Doom 3 (Highest@1280×1024), fps 228 228 230

Весьма нетипичный результат. В неигровых тестах и в процессорозависимом режиме тестирования Far Cry плата заметно отстает от конкурентов. Причем разрыв порой достигает 10%, что в несколько раз больше традиционных 2–3%. Ситуацию не изменил ни повторный прогон тестов, ни перепрошивка BIOS до версии F5. Судя по всему, по невыясненной причине процессор работал немного медленнее, чем должен был. Во время проведения тестов оперативная память содержала минимальный набор процессов, необходимых для нормальной работы операционной системы, показатели частот и таймингов контролировались программой CPU-Z, за процессом активации тротлинга наблюдал RMClock. Однако причину заниженного результата выяснить, к сожалению, так и не удалось. Скорее всего, такое поведение характерно только для попавшего к нам на тестирование экземпляра или конкретной связки из системной платы, процессора и оперативной памяти.

Итоги

Плата оставила о себе скорее положительное впечатление. Она не блещет функциональностью, но имеет минимальный набор всего необходимого, построена из действительно качественных современных комплектующих и стоит вполне адекватных денег. Однако для геймеров и поклонников разгона эта модель подходит не лучшим образом: всего один слот для установки видеокарты не позволит собрать CrossFire-систему на двух адаптерах ATI, а 4-канальный стабилизатор питания и откровенно слабая система охлаждения не дадут как следует разогнать мощный 4-ядерный CPU.
