К нам в лабораторию попала плата, наиболее богатая функционально среди моделей Gigabyte, основанных на базе VIA KT400. Очевидно, что она будет представлять интерес для многих, планирующих покупку платы на этом современном чипсете.
Комплект поставки включает:
- Упаковку: коробка стандартного дизайна;
- Документацию: руководство пользователя материнской платы, руководство по настройке IDE RAID, плакат с кратким описанием основных моментов установки и настройки платы — все на английском языке;
- Кабели: 3 ATA66/100/133 и шлейф для подключения дисковода;
- Планку на заднюю панель компьютера с 4 портами USB;
- Планку на заднюю панель компьютера с 3 портами IEEE 1394;
- Планку на заднюю панель компьютера с разъемами SPDIF-Out типов TosLink и Coaxial;
- Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- DirectX 8.1;
- Adobe Acrobat Reader;
- Norton Internet Security 2002;
- Gigabyte EasyTune 4;
- Gigabyte Face Wizard;
- Gigabyte Windows Utility Manager;
- Gigabyte Management Tools.

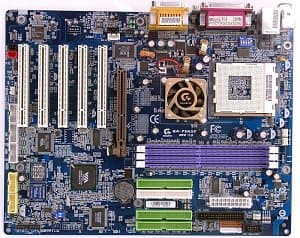

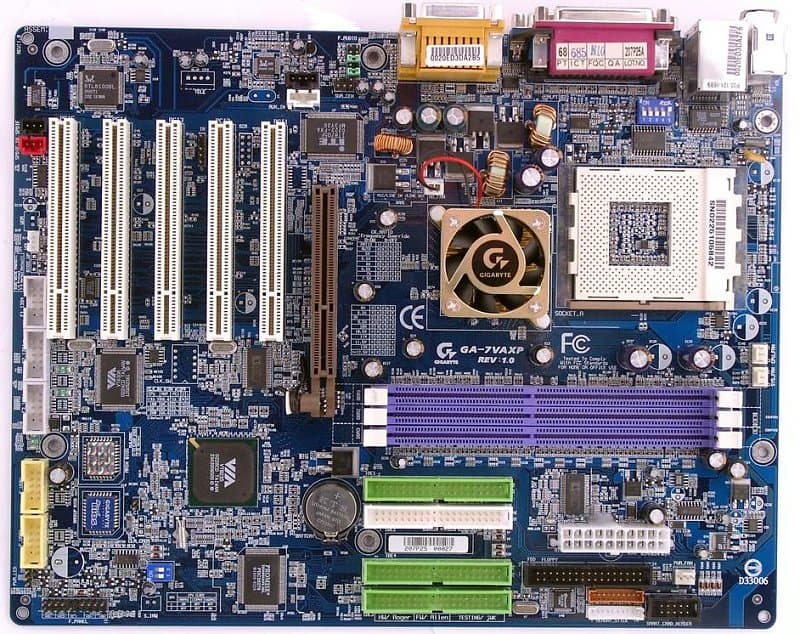

Разводку платы нельзя назвать идеальной вследствие помех, которые будут создавать кабели, тянущиеся к аудиовходам и ряду разъемов вдоль левого края платы, но зато эта модель лишена большинства других типичных недостатков. Доступ к имеющимся наборам переключателей может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.
В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ и несколько менее емких.
На плату интегрированы следующие контроллеры:
- звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиоразъемов и разъемами SPDIF;
- сетевой, реализованный на базе микросхемы Realtek RTL8100BL, с поддержкой 10BaseT/100BaseTX;
- контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20276, с возможностью создания RAID уровней 0 и 1 по протоколам вплоть до ATA133;
- контроллер шины IEEE 1394, реализованный на базе микросхемы VIA VT6306.
Благодаря использованию SmartI/O-контроллера Winbond WT83L518D на плате реализована поддержка (и имеются разъемы для подключения) считывателей смарт-карт и флеш-карт формата Memory Stick.
На плате применены фирменные технологии компании:
- DualBIOS (вторая микросхема Flash EEPROM для хранения копии BIOS).
Наличие напряжения +2,5 В на модулях памяти индицируется светодиодом на плате.
На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:
- напряжения процессора, памяти, +3,3, +5 и +12 В, +5 В SB;
- частота вращения 2 вентиляторов;
- температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).
На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

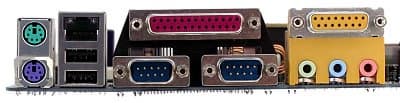

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 3 IEEE 1394/ 6 USB 2.0; размеры — 305х235 мм.
Настройка платы осуществляется:
| С помощью перемычек и переключателей | Набор переключателей для выбора частоты FSB | 100, 133, 166 МГц | |
| Набор переключателей для выбора коэффициента умножения процессора | x5-x12,5 | ||
| Из BIOS, основанного на версии 6.00PG от Award | Настройки таймингов памяти | + | CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, Command Rate, Write Recovery Time, tWTR. |
| Выбор частоты работы памяти | + | By SPD, DDR200, DDR266, DDR333, DDR400 | |
| Настройка работы шины AGP | + | ||
| Настройка работы шины PCI | - | ||
| Возможность изменения делителя частоты для шин AGP и PCI | - | ||
| Ручное распределение прерываний по слотам | + | ||
| Изменение частоты FSB | + | 100—200 МГц с шагом 1 МГц | |
| Изменение коэффициента умножения процессора | - | ||
| Изменение напряжения ядра процессора | + | Auto, +5%, +7,5%, +10% | |
| Изменение напряжения памяти | + | +0,1, +0,2, +0,3 В | |
| Изменение напряжения чипсета | - | ||
| Изменение напряжения шины AGP | + | +0,1, +0,2, +0,3 В | |
Использовалась версия BIOS F5, как последняя из доступных на время проведения тестирования.
Функциональные возможности этой платы ставят ее на первые места в сравнении с конкурентами, а учитывая не выдающийся, но и не провальный уровень производительности, констатируем вывод: отличный продукт без видимых изъянов.
Результаты тестов:
