Foxconn WinFast N570SM2AA-8EKRS2H — системная плата на базе чипсета NVIDIA nForce 570 SLI (Socket AM2)


Если модель C51XEM2AA-8EKRS2H на чипсете nForce 590 SLI от Foxconn по совместительству являлась референсной от NVIDIA (была выпущена совместно этими компаниями), то вариант, основанный на более демократичном nForce 570 SLI, очевидно, является самостоятельным творением инженеров Foxconn. Концептуально поощряя стремление производителей выпускать разнообразные продукты, мы обычно приветствуем выпуск оригинальных моделей. Но данная плата вызвала противоречивые эмоции, скажем больше — давно не приходилось встречать экземпляров со столь неровными характеристиками.

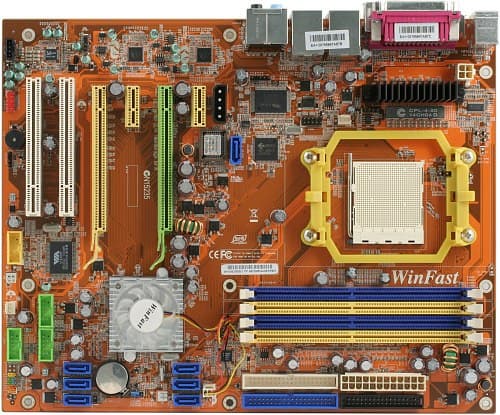

Компоновка платы, в целом, логичная, «периферийные» разъемы расположены вдоль краев платы. Однако установка двух видеокарт с громоздкими системами охлаждения может затруднить доступ к перемычке для очистки BIOS и второму ряду SATA-разъемов и сказаться на эффективности чипсетного кулера, частично перекрываемого видеокартой. В такой ситуации кулер обычно вынужден повышать обороты, а поток воздуха создает дополнительный шум из-за того, что ему приходится огибать кожух системы охлаждения видеокарты.

Чипсетный кулер, пожалуй, самое слабо техническое решение в конструкции платы, алюминиевый радиатор с минимальной площадью поверхности и вентилятором, развивающим около 5000 об/мин — вроде бы уже пройденное сочетание, в частности, на платах семейства nForce 4. Сейчас в таком подходе, на первый взгляд, нет необходимости, к примеру, на платах MSI тот же nForce 570 SLI довольствуется пассивным радиатором. Но активное охлаждение имеет перед пассивным неоспоримое преимущество, состоящее в меньшей зависимости от температуры окружающего воздуха, и, значит, такая плата окажется надежнее конкурентов, если заставить ее работать в тесном корпусе. Что касается шума, то владельцы компьютеров с двумя видеокартами, использующими их по прямому игровому назначению, вдобавок, желающие сэкономить на корпусе, едва ли могут быть практически озабочены шумом чипсетного кулера, в упомянутых условиях, совершенно неразличимого.

Иными словами, мы готовы простить столь прямолинейный и примитивный подход к чипсетному охлаждению какой-нибудь компании, испытывающей кризис инженерной мысли. Но продолжая рассматривать данную плату, мы убеждаемся, что к Foxconn это определение никак не относится! В частности, стабилизатор напряжения питания процессора разительно отличается от ранее встречавшихся нам конструкций, по крайней мере, на «десктопных» платах. В четырехканальном интегральном (!) стабилизаторе напряжения питания применены 4 микросхемы Volterra VT1135SF и четырехканальный индуктор Cooper Coiltronics CPL-4-50, заменяющий традиционные катушки индуктивности.

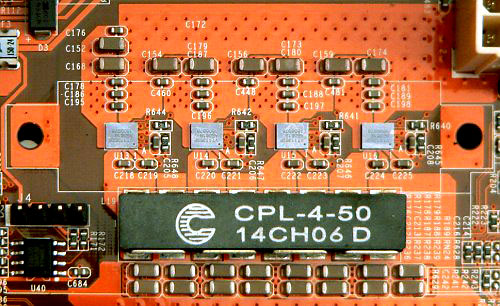

Схема не требует применения дискретных полевых транзисторов и конденсаторов, довольно эффективна. Ранее такая же конструкция была использована компанией Tyan на плате Thunder n3600S. Радиатор, охлаждающий микросхемы преобразователя, нагревается очень умеренно. Дабы остальные схемы питания соответствовали по уровню надежности и стабильности характеристик «процессорному» стабилизатору, Foxconn расщедрился на почти исключительную комплектацию платы конденсаторами от United Chemi-Сon.

Все, предусмотренные дизайном, элементы на плате, установлены, данная модель является старшей на чипсете nForce 570 SLI в линейке Foxconn, аналогичная, с маркировкой 8KRS2H, поставляется без контроллера FireWire. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (Fintek F71882FG, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, +3,3, +5, +12 В, шины HT, батарейки и 3,3 В Stand-by;
  • Средняя сила тока в цепи питания процессора;
  • Частота вращения 3 вентиляторов (в том числе — на чипсете);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим автоматического управления частотой вращения процессорного кулера. Для регулировки доступны 4 температурных порога, для каждого из которых можно выставить свою частоту вращения, некоторое неудобство создает лишь способ задания частоты, не в процентах, а по числовой шкале 0—255 единиц.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка 90 нм процессоров AMD Athlon 64/X2/FX/Sempron, впрочем, в BIOS присутствует полный спектр, существующих на сегодня процессоров, включая 65 нм ревизии);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (схема работы в режиме SLI — x8+x8);
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора и 4-контактный «периферийный» для дополнительного питания PCI-E видеокарт;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133, из которых один — «чипсетный», поддержка еще одного обеспечивается контроллером JMicron JMB363;
  • 7 разъемов SATA-II (Serial ATA II) из них на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD, поддержка еще одного обеспечивается контроллером JMicron JMB363 (может быть объединен в RAID-массив уровня 0 или 1 с накопителем, подключенным к выходу eSATA на задней панели);
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки с 1 дополнительным портом FireWire;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения стандартного инфракрасного IrDA-датчика;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения выхода S/PDIF Out;
  • 2 разъема для подключения вентиляторов (3-контактные), с возможностью контроля количества оборотов, для процессорного доступно «интеллектуальное» управление частотой вращения.

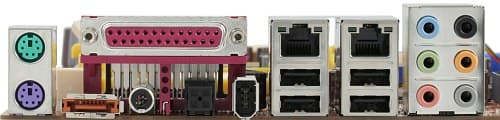

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • eSATA 300, 2 S/PDIF Out (коаксиальный и оптический), FireWire 400 (IEEE1394a, 6-контактный), LPT;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet)
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Side-Out, Center/Sub, Rear-Out).

Комплект поставки

  • Упаковка: коробка стандартных размеров с оригинальным дизайном для плат из серии «SOL Series», в которую Foxconn объединяет средне-дорогие модели с развитыми разгонными возможностями;
  • Документация: подробная брошюра-руководство и отдельная инструкция по сборке, на разных языках, в том числе, русском;
  • Кабели: 2 SATA, разветвитель питания на 2 устройства SATA, 1 ATA66 и шлейф для подключения дисковода;
  • SLI Bridge для соединения видеокарт в режиме SLI;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает: утилиту Tiger One для мониторинга системных параметров (с возможностью сигнализации о выходе параметров из заданных диапазонов), разгон (возможности соответствуют доступным в BIOS в части управления частотами и напряжениями), ручное управление скоростью процессорного вентилятора и утлиту Fox LiveUpdate — для автоматического обновления BIOS с возможностью поиска свежей версии на сайте производителя. Также в комплекте имеется антивирусный пакет Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC882H, с возможностью подключения аудиосистем 7.1 и отдельным HDA-стереовыходом, доступным при подключении фронтальной панели, а также поддержкой (через драйвер) программной обработки звука Dolby Home Theatre;
  • 2 cетевых Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и 2 PHY-контроллеров Marvell 88E1116;
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB363 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 2 SATA300 с возможностью объединения SATA-дисков в RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы VIA VT6308P с поддержкой 2 портов FireWire 400.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@. Для интегрированного аудио использовался драйвер Realtek 5.10.0.5404.

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.16Очень хорошо
Уровень шума, дБ (А): -64.8Плохо
Динамический диапазон, дБ (А): 65.2Средне
Гармонические искажения, %: 0.046Хорошо
Интермодуляционные искажения + шум, %: 0.128Средне
Взаимопроникновение каналов, дБ: -74.2Хорошо
Интермодуляции на 10 кГц, %: 0.136Средне

Общая оценка: Средне (подробнее). Неожиданный результат, такой слабой реализации HD Audio мы, пожалуй, не встречали ни на одной плате. Остается только гадать, почему инженеры Foxconn допустили такую оплошность (винить кодек едва ли разумно, серия ALC882 уже демонстрировала стабильно высокие результаты на многих платах). Практический вывод — использовать цифровые выходы, благо они имеются в избыточном количестве, либо установить звуковую карту.

Фирменные технологии и особенности

  • Digital PWM — цифровой стабилизатор напряжения питания для процессора, должный обеспечить более высокую стабильность характеристик за время службы платы, возможность более точно выставлять напряжение при разгоне и освободить место вокруг процессорного гнезда;
  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных;
  • SuperLogo — возможность редактирования загрузочной заставки BIOS;
  • SuperBios-protect — защита BIOS от несанкционированной перезаписи (с помощью соответствующего пункта в настройках BIOS);
  • Tiger One — программно-аппаратная технология, позволяющая управлять всем комплексом разгонных настроек BIOS из Windows.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии AWARD 6.00PGВозможность управления специфическими функциями платформы+SSE/SSE2
K8 Cool’n’Quiet
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Write Recovery Time, Row Cycle Time, Write-To-Read Command Delay
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается максимальный множитель относительно частоты HTT)
Настройка работы шины HT+Множитель (1x—5x с целым шагом) и разрядность: 8 или 16 бит.
Возможность задания частоты для периферийных шин+PCIE = 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200—450 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×5, с ×0,5 шагом
Изменение напряжения ядра процессора++0,025—0,200 В с шагом 0,025 В
Изменение напряжения памяти+ -0,150—+0,600 В с шагом 0,050 В
Изменение напряжения чипсета+ -0,120—+0,200 В с шагом 0,040 В
Изменение напряжения шин HT + -0,090—+0,360 В с шагом 0,030 В

Использовалась версия P43 от 07/02/2007, как актуальная релизная, доступная на официальном сайте. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Разгонные настройки присутствуют в необходимом, для платы такого уровня, количестве, лишь выбор частоты памяти реализован странным образом — допускается ограничить максимальную частоту, автоматически выбираемую платой, принудительно установить желаемое значение нельзя. И, к сожалению, для наших модулей памяти это привело к тому, что плата в любых режимах выбирала частоту 667 МГц, из-за чего плата, конечно, не смогла продемонстрировать весь свой потенциал в тестах.

Пользователям, не желающим разбираться с «ручными» настройками для разгона, или, наоборот, желающих повысить запас надежности или снизить потребление энергии, предлагается автоматическое решение, для которого можно выбрать четыре режима: Power Gaming (частота FSB увеличивается на 4 МГц), Data Mining (частота FSB снижается на 4 МГц), Office (-5 МГц), Power Saving (-8 МГц). Оригинально, хотя и ничего особенного по сути, кроме изменения частоты FSB, при выборе режимов не происходит.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2750 275 1,57 823 (x3)

Разгон весьма посредственный, учитывая, что плата содержит достаточный набор настроек, оригинальный стабилизатор напряжения и теоретически могла бы достигнуть более высоких результатов. Частота HT не является ограничивающим производительность фактором, тем не менее, надо отметить, что повысить множитель у разогнанной системы хотя бы до x4 не удалось, даже повысив до максимума напряжение HT-шины, в то время как у большинства аналогичных плат, частота HT выше 1000 МГц достигается даже без поднятия напряжения. Зато автоматическое восстановление параметров в случае переразгона достойно похвалы, не требуется даже дополнительная перезагрузка, а параметры по умолчанию используются лишь для запуска, в BIOS же оказываются настройки, выставленные перед зависанием, что значительно ускоряет процесс подбора оптимальных настроек.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-667, 5-5-5-15-2T)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата ASRock ALiveXFire-eSATA2 на чипсете AMD 480X CrossFire, непосредственно конкурирующем с nForce 570 SLI.

Тест ASRock ALiveXFire-eSATA2 Foxconn N570SM2AA-8EKRS2H
Архивирование в 7-Zip, мин:сек 6:40 7:00
Кодирование MPEG4 (XviD), мин:сек 6:03 6:14
DOOM III (Low@640×480), fps 140,5 123,9
DOOM III (High@1024×768), fps 137,4 123,4
FarCry (Low@640×480), fps 175,2 161,4
FarCry (High@1024×768), fps 130,3 119,5

Неспособность платы от Foxconn установить максимальную частоту памяти проявилась отчетливым отставанием по всем тестам.

Итог

Мы нередко жалуемся, что платы от разных производителей стали похожи друг на друга, порою до такой степени, что создается впечатление, будто их разрабатывали одни и те же люди, но упускаем из виду, что этот «примерно равный» уровень, на самом деле, достаточно высок, и объективные причины для отрицательных оценок возникают крайне редко, что с практической точки зрения очень неплохо. Инженеры Foxconn, очевидно, решили дать тестерам возможность проявить свой критический талант. Давно не встречалось платы, которую можно похвалить за достойное оснащение периферийными интерфейсами и тут же ужаснуться качеством интегрированного звука, восхититься оригинальным стабилизатором питания и огорчиться, обнаружив скромные разгонные способости и нежелание выставлять для памяти максимальную частоту. Впрочем, антигероя из данной модели мы делать не будем, оснований для этого явно недостаточно. Плата может верой и правдой прослужить в компьютере человека, не особо интересующегося разгоном (или лишь неэкстремальными его разновидностями), предпочитающего ставить недорогую память и привыкшего подключать колонки к аналоговым выходам звуковой карты, а если к системной плате, то по цифровому каналу.

Средняя текущая цена (количество предложений) в московской рознице:
Foxconn N570SM2AA-8EKRS2H Н/Д(0)
Foxconn N570SM2AA-8KRS2H Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
