ASRock ALiveXFire-eSATA2 — системная плата на базе чипсета AMD 480X CrossFire (Socket AM2)


Долго ли коротко, а технология CrossFire с некоторых пор достигла ничуть не менее народного статуса по сравнению с SLI. Появившиеся осенью 2006 года видеокарты на процессорах Radeon 1650XT и 1950 PRO объединяются в CrossFire-режим с помощью мостика и не требуют установки мастер-карты. Сами карты, что немаловажно, весьма конкурентоспособны в своих сегментах и пользуются спросом у покупателей.

Можно спорить насколько оправдана покупка CrossFire (а равно и SLI) Ready системы — материнской платы с поддержкой двух графических портов и к ней — единственной видеокарты; но при условии, что за плату не приходится значительно переплачивать, такая опция выглядит более чем логичной. По крайней мере, для игрового компьютера. Вероятность, что вы со временам захотите добавить сильно подешевевшую видеокарту (идентичную уже имеющейся в системе), выше, нежели вероятность, что вы задействуете все 6—8 SATA-портов и пару гигабитных сетевых адаптеров, характерные для дорогих плат.

Впрочем, стройность этих рассуждений сильно подпорчивает тот факт, что количество недорогих плат с поддержкой CrossFire для Socket AM2 сильно уступает изобилию моделей для строительства SLI. Именно поэтому мы решили обратить самое пристальное внимание на предложение компании ASRock.

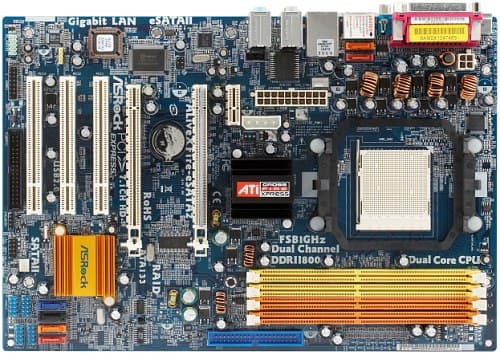

Плата скомпонована достаточно «тесно», и привередливые потребители могут посетовать на расположение разъема для флоппи-дисковода в самом низу, а также способ подключения eSATA-портов, которые по умолчанию не работают и должны соединяться с парой стандартных SATA-разъемов длинными кабелями, тянущимися через всю плату. Надо отметить, что сами кабели в комплект поставки входить не обязаны (в нашем случае их не оказалось), и в руководстве отмечены как опциональный компонент. Впрочем, большинство плат в данной ценовой категории портов eSATA не имеют вовсе, и это тоже нужно отметить.

Нагрев чипсета невелик, и привычные для AMD/ATI-чипсетов пара радиаторов справляются со своей задачей при любой нагрузке. Впрочем, радиатор на северном мосту ориентирован так, чтобы процессорный кулер, имеющий подходящую конструкцию, способствовал дополнительному охлаждению. И мы советуем, как обычно, не пренебрегать этой возможностью, особенно любителям разгона.

В трехканальном импульсном стабилизаторе напряжения питания применены по 2 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ производства OST и 4 конденсатора по 1000 мкФ от Nichicon. Сбалансированный выбор, уместный для недорогой платы.

Разведенных, но нераспаянных, элементов на плате нет, это единственная модель на базе данного чипсета в линейке ASRock, и дизайн ее уникален. Размер платы — «зауженный» ATX (305×208 мм), крепление к корпусу семью винтами (незакрепленным остается правый край платы на уровне слотов памяти).

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора, причем возможен мониторинг двух величин — Internal и Ambient, и эта опция, действительно, работает, отображая температуру ядра и под крышкой процессора) и платы (встроенным датчиком платы);
  • CPU Quiet Fan — интеллектуальное управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Имеется возможность задать температурный предел в диапазоне 45—65 градусов и целевую частоту вращения. До тех пор пока нагрев не превысит заданного значения, кулер работает на постоянной скорости (высокой, средней или минимальной, в зависимости от выбранной целевой частоты), при превышении — частота плавно повышается до максимальной, либо до тех пор, пока рост температуры не прекратится. К сожалению, управление поддерживается только для вентиляторов с 4-контактными разъемами.

Мониторинг и управление доступно и через программу SpeedFan 4.31, которая детектирует еще и дополнительный термодатчик, также отображающий температуру платы, но установленный в менее нагретой ее части (может использоваться для определения температуры в корпусе).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX, Opteron и Sempron, выпущенных для этого разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (работают в режиме «x8+x8», при установке единственной видеокарты переконфигурируются с помощью дополнительной карты, устанавливаемой в один из графических портов, в режим «x16+x0»), поддерживается режим CrossFire, обратите внимание на список протестированных на совместимость видеокарт;
  • 1 слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.1 (20 контактов), 4-контактный ATX12V для питания процессора и дополнительный «периферийный», который рекомендуется подключать при установке двух видеокарт;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA, из которых 4 Serial ATA II на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединять в RAID-массив уровней 0, 1 и 0+1, еще два SATA II, находящиеся рядом с разъемами eSATA II на задней панели могут быть соединены стандартными шлейфами с парой основных разъемов соответствующего цвета, что обеспечивает активацию eSATA-разъемов на задней панели. Таким образом, общее количество доступных SATA-разъемов равно четырем, но два из них могут быть выведены на заднюю панель для подключения внешних устройств;
  • 4 разъема для подключения планок на 8 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного инфракрасного IrDA-датчика;
  • Разъем для подключения входа HDMI S/PDIF на видеокарте;
  • Разъем для подключения планки с Game/MIDI-портом;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов, из них процессорный 4-контактный с поддержкой интеллектуального управления частотой вращения.

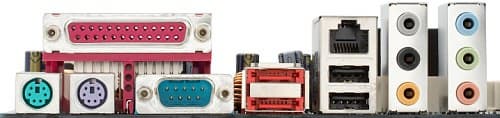

Задняя панель платы (слева направо, по блокам)

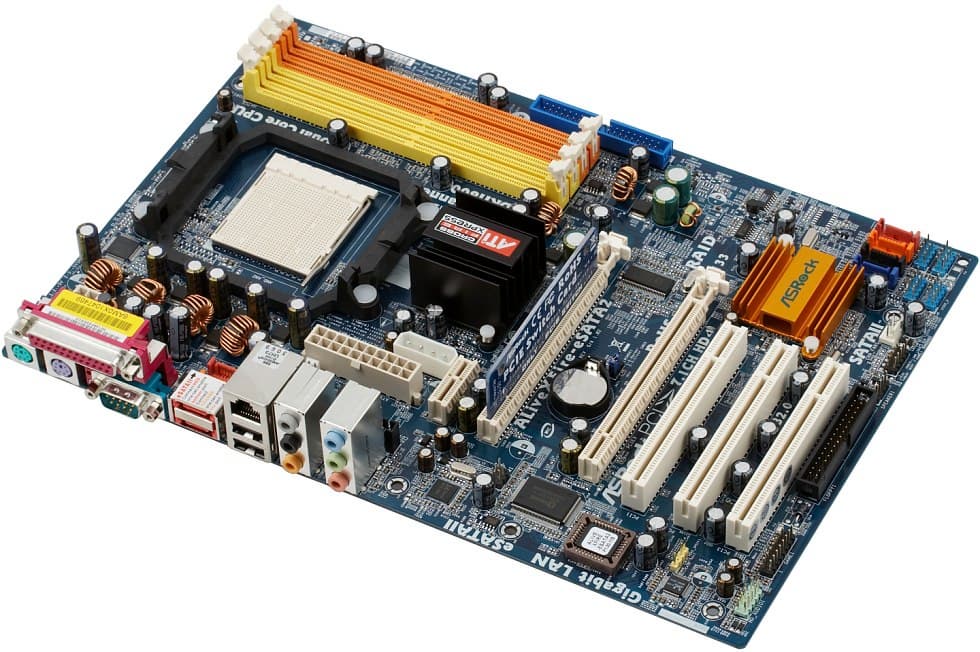

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры, 1 LPT, 1 COM;
  • 2 порта eSATA;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Side-Out, Rear-Out, Center/Sub);
  • 3 аналоговых аудиоразъема (Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: небольшая коробка традиционного для системных плат ASRock дизайна с перечислением фирменных особенностей платы, в ряду которых обращает на себя внимание некая оверклокерская опция «увеличивающая производительность на 12,5%» и утверждение, что плата является HDMI Ready (этим отмечено наличие цифрового выхода S/PDIF и соответствующего кабеля в комплекте для передачи аудиосигнала на видеокарту, имеющую HDMI-выходы);
  • Документация: многоязычная брошюра-руководство пользователя (но русскоязычная версия отсутствует) и отдельная вкладка с инструкциями по «горячему» подключению SATA-устройств;
  • 1 кабель Serial ATA;
  • 1 переходник питания SATA на 1 устройство;
  • 1 шлейф ATA66, шлейф для подключения FDD;
  • 1 шлейф HDMI S/PDIF;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Планка для вывода 2 USB-портов на заднюю панель;
  • Компакт-диск с драйверами и пакетом McAfee VirusScan.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC888 с возможностью подключения аудиосистем 7.1+2, разъемами для подключения фронтальных аудиовходов/выходов с поддержкой дополнительного стереоканала, CD-In и HDMI S/PDIF;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCI-E-контроллера Realtek RTL8111B.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03Отлично
Уровень шума, дБ (А): -91.0Очень хорошо
Динамический диапазон, дБ (А): 90.5Очень хорошо
Гармонические искажения, %: 0.0041Очень хорошо
Интермодуляционные искажения + шум, %: 0.016Очень хорошо
Взаимопроникновение каналов, дБ: -91.9Отлично
Интермодуляции на 10 кГц, %: 0.0097Очень хорошо

Общая оценка: Очень хорошо (подробнее). Плата заслуживает особой похвалы в части реализации интегрированной аудиоподдержки.

Фирменные технологии и особенности

  • AM2 Boost — режим автоматического повышения частоты и снижения таймингов, приводящий, как декларируется, к повышению производительности подсистемы памяти на 12,5%;
  • Boot Failure Guard — восстановление настроек BIOS по умолчанию в случае неудачной попытки разгона.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка «PS2_USB_PWR»Управление функцией включения компьютера по сигналу с клавиатуры и USB-устройств (также требуется активация соответствующего параметра в BIOS)
Из BIOS, основанного на AMIBIOS версии 2.61 Возможность отключения специфических функций процессора+ K8 Cool’n’Quiet
AMD Virtualization
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row-To-Row Delay, Row Cycle Time
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT +Частота 200—1000 МГц с шагом 200 МГц и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин + PCIE = 100—104 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам -
Изменение частоты FSB+ 150—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4, с ×0,5 шагом
Изменение напряжения ядра процессора+0,800—1,400 с шагом 0,025 В
Изменение напряжения памяти+1,85—2,05 В с шагом 0,05 В
Изменение напряжения чипсета+Auto, Ultra High, High, Normal, Low (для северного моста)
Изменение напряжения HT-шины+Auto, High, Low

Использовалась версия BIOS 1.50 от 08.03.07, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата имеет достаточно узкий диапазон регулировки напряжения памяти, поэтому не рекомендуется использовать с ней модули с завышенным штатным напряжением (из оверклокерских серий), тем более, что смысла в этом нет, в части разгона плата не располагает особыми талантами. В BIOS можно включить режим «повышенной совместимости», позволяющий добиться стабильной работы в случае, если ваши модули памяти воспринимаются платой с трудом, и система работает нестабильно. По всей видимости, этот режим значительно увеличивает все задержки, в наших тестах производительность существенно снижалась, и включать его без необходимости не рекомендуется.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2500 250 1,416 1249 (x5)

Результат не выдающийся, плата не только не позволяет наращивать напряжение питания процессора, но и на штатном напряжении потенциал был выбран не полностью (наш процессор на 1,4 В способен на покорение 2750 МГц). Ни повышенное напряжение чипсета, ни снижение множителя HT-шины разгон не улучшили. Кроме того, нарекания вызывает режим восстановления параметров по умолчанию при зависании, в нашем случае восстановление не происходило даже после принудительного перезапуска, выключения и включения БП, требовалось очищать CMOS перемычкой. Режим автоматического разгона действует лишь при установке всех параметров (в том числе частоты и таймнгов памяти) в значения по умолчанию, но поскольку для нашей памяти плата упорно выставляла множитель, соответствующий DDR2-533, простое увеличение частоты памяти до DDR2-800 вручную обеспечивало лучший результат.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата ASRock AM2XLI-eSATA2 на чипсете ULi M1697, как аналогичный по функциональности вариант от ASRock для строительства недорогой SLI-системы.

Тест ASRock AM2XLI-eSATA2 ASRock ALiveXFire-eSATA2
Архивирование в 7-Zip, мин:сек 6:35 6:40
Кодирование MPEG4 (XviD), мин:сек 6:00 6:03
DOOM III (Low@640×480), fps 139,6 140,5
DOOM III (High@1024×768), fps 139,2 137,4
Unreal Tournament 2004 (Low@640×480), fps 61,1 60,5
Unreal Tournament 2004 (High@1024×768), fps 57,9 57,5

Имеем практически одинаковые результаты.

Выводы

Плата совершенно определенно заслуживает внимание тех, кто хотел бы собрать недорогую систему с поддержкой CrossFire, чипсет AMD 480X CrossFire, наравне с остальными представителями линейки получивший современный южный мост SB600, смотрится конкурентоспособно. Поддержка внешнего SATA-интерфейса, пусть и реализованная не совсем изящным способом, также окажется неплохим аргументом в пользу данной модели для тех, кто подумывает о покупке внешнего жесткого диска с наиболее прогрессивным на сегодня способом подключения. Всего лишь два порта USB на задней панели — маловато по сегодняшним меркам, с другой стороны, планка для вывода еще пары таких портов имеется в комплекте, а общее количество, поддерживаемых платой, портов, составляет 10 штук (благодаря все тому же южному мосту SB600). Лишь разгонщики, скорее всего, заведомо останутся недовольны и предпочтут поискать что-нибудь с более высоким разгонным потенциалом.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование компанией ULTRA Electronics
