Foxconn A9DA-S — системная плата на чипсете AMD 890GX (Socket AM3)


На время кризиса компания Foxconn значительно снизила свою активность на рынке системных плат, так что могло создаться впечатление, что она вовсе собирается уйти с этого рынка. В действительности же само производство не простаивало, ведь Foxconn является известным OEM-производителем, да и продукцию под собственной маркой в первую очередь ориентирует на крупных сборщиков компьютеров. А в розницу, действительно, новинки поступали в крайне ограниченных масштабах, по остаточному принципу. Однако сейчас компания, судя по всему, планирует наверстать упущенное.

Как и в продуктовой линейке ECS, наибольший практический интерес среди продукции Foxconn представляют среднебюджетные платы, которые теоретически могут быть оснащены лучше при меньшей стоимости по сравнению с продукцией от именитых конкурентов. Но это — в теории, нас же, как всегда, интересует практика.

Особенности платы

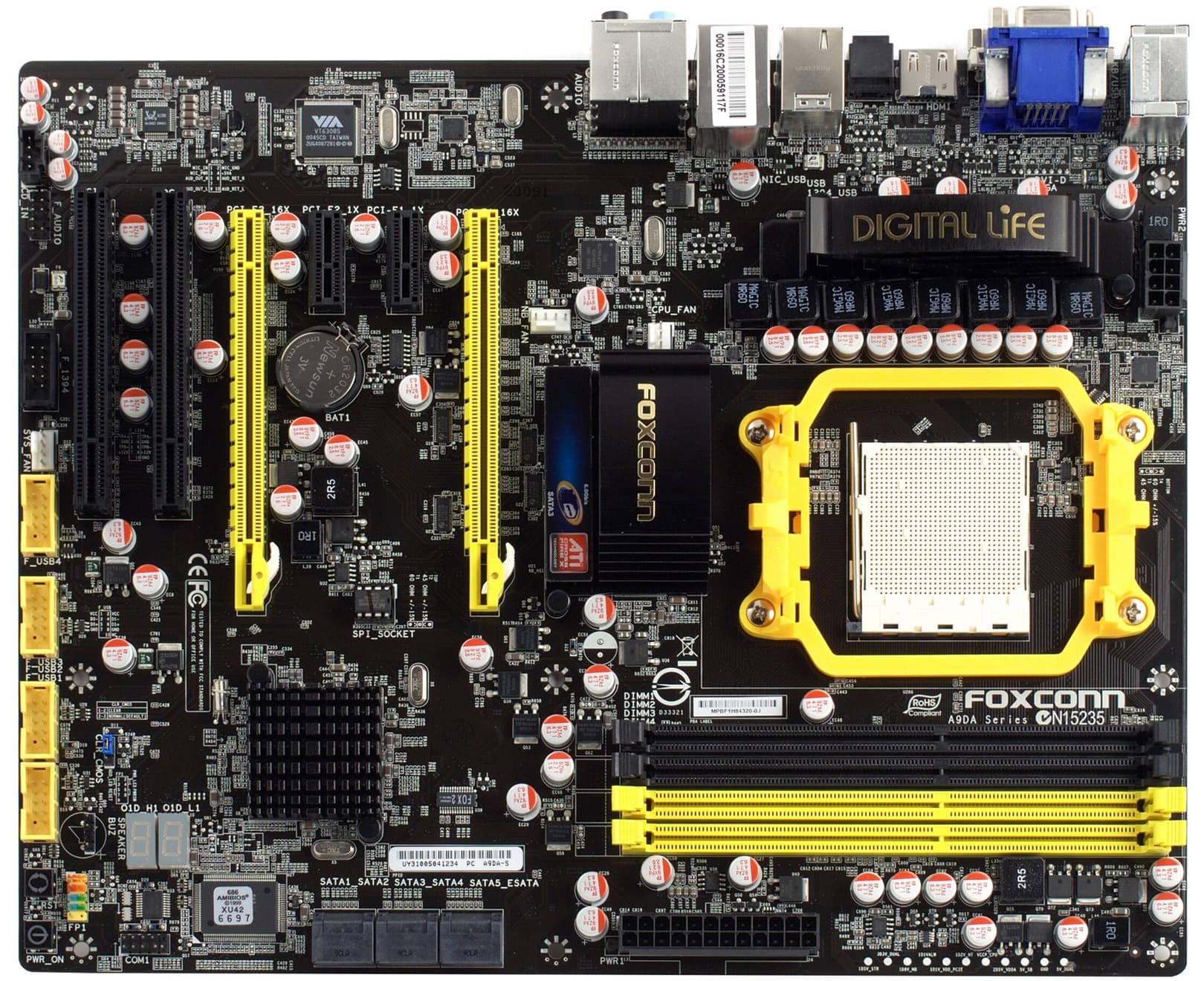

На данной плате весьма удобно собирать CrossFire-конфигурацию с парой двухслотовых видеокарт, поскольку графические порты расположены через двойное расстояние и все SATA-порты имеют горизонтальное расположение. Жаль лишь, что разработчики не нашли места для размещения IDE-порта, все же он до сих пор не лишний для многих, да и чипсет имеет встроенную поддержку, соответственно, на себестоимость его наличие влияет в минимальной степени. Из остальных устаревающих интерфейсов на плате реализован только COM-порт, и лишь в виде разъема на самой плате для подключения внешней планки. Но этот разъем снабжен бортиками, как и разъемы для дополнительных USB/FireWire-портов, что обычно является приметой плат, ориентированных на самостоятельных сборщиков. Для любителей обходиться без корпуса и на время тестирования только что собранной конфигурации полезными будут кнопки для включения и перезпуска.

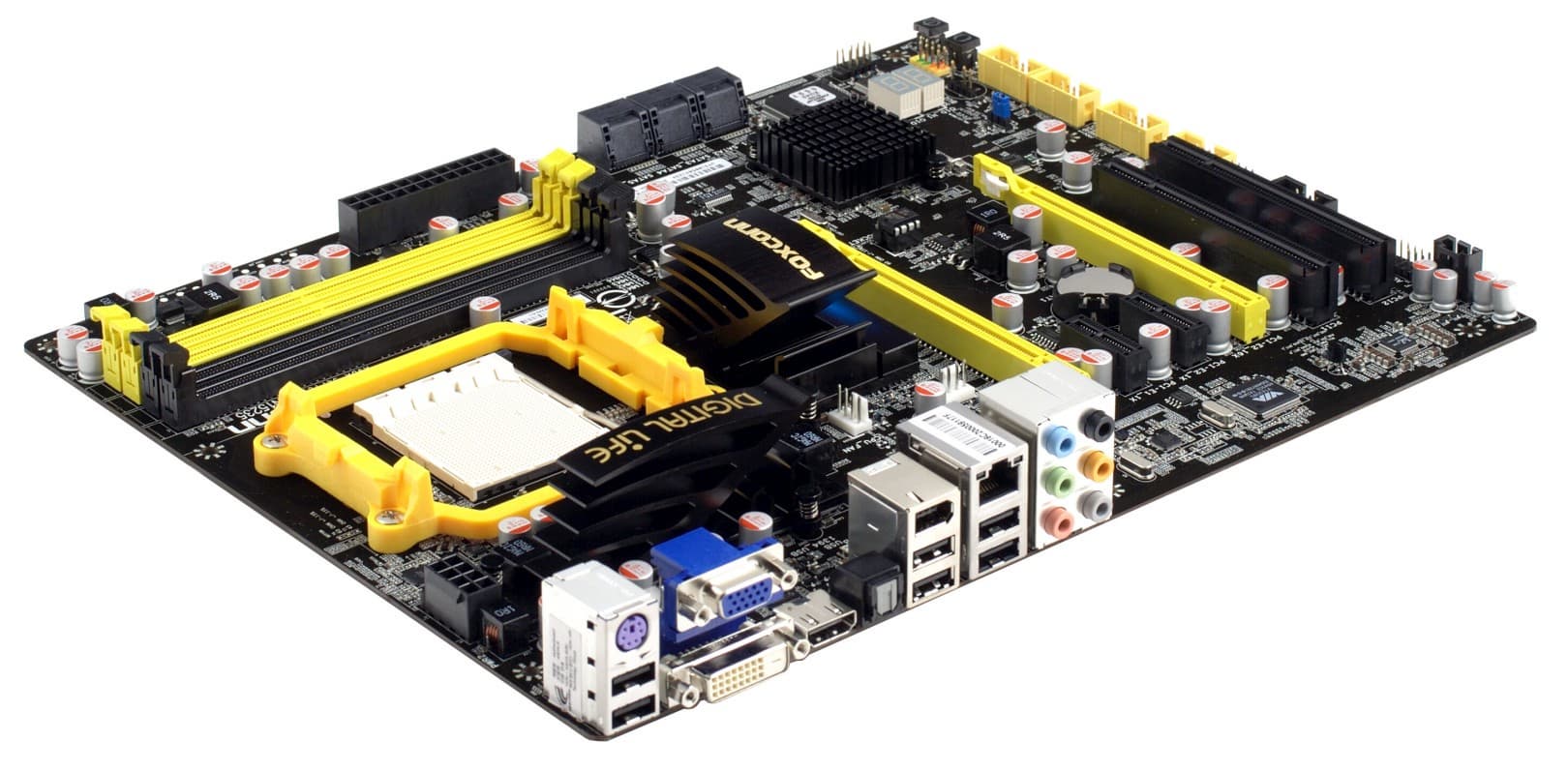

по ссылке — вид платы в 3/4 со стороны задней панели

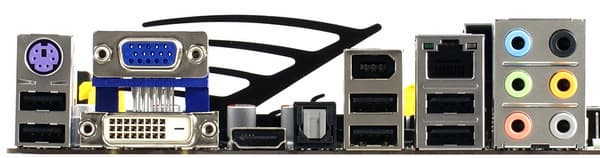

По меркам ранее побывавших в нашей лаборатории плат на чипсете AMD 890GX, в данном случае комплектация не порожает воображение, нет ни USB 3.0, ни даже eSATA. К счастью, последнее упущение компенсируется имеющейся в комплекте планкой для вывода eSATA за счет внутренних SATA-портов.

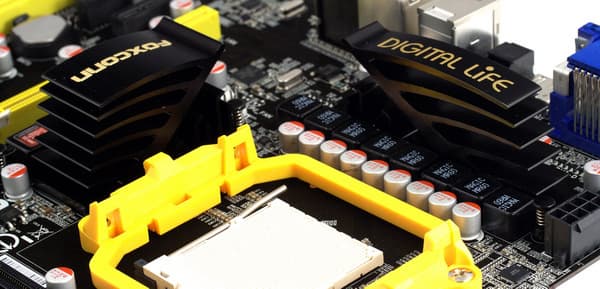

Система охлаждения также относительно компактная, хотя форма у радиаторов нестандартная с претензией на оригинальность, и явно рассчитанная на горизонтальный поток воздуха. Впрочем, если не заниматься разгоном графического ядра, каких-либо дополнительных мер для усиления теплоотвода не потребуется.

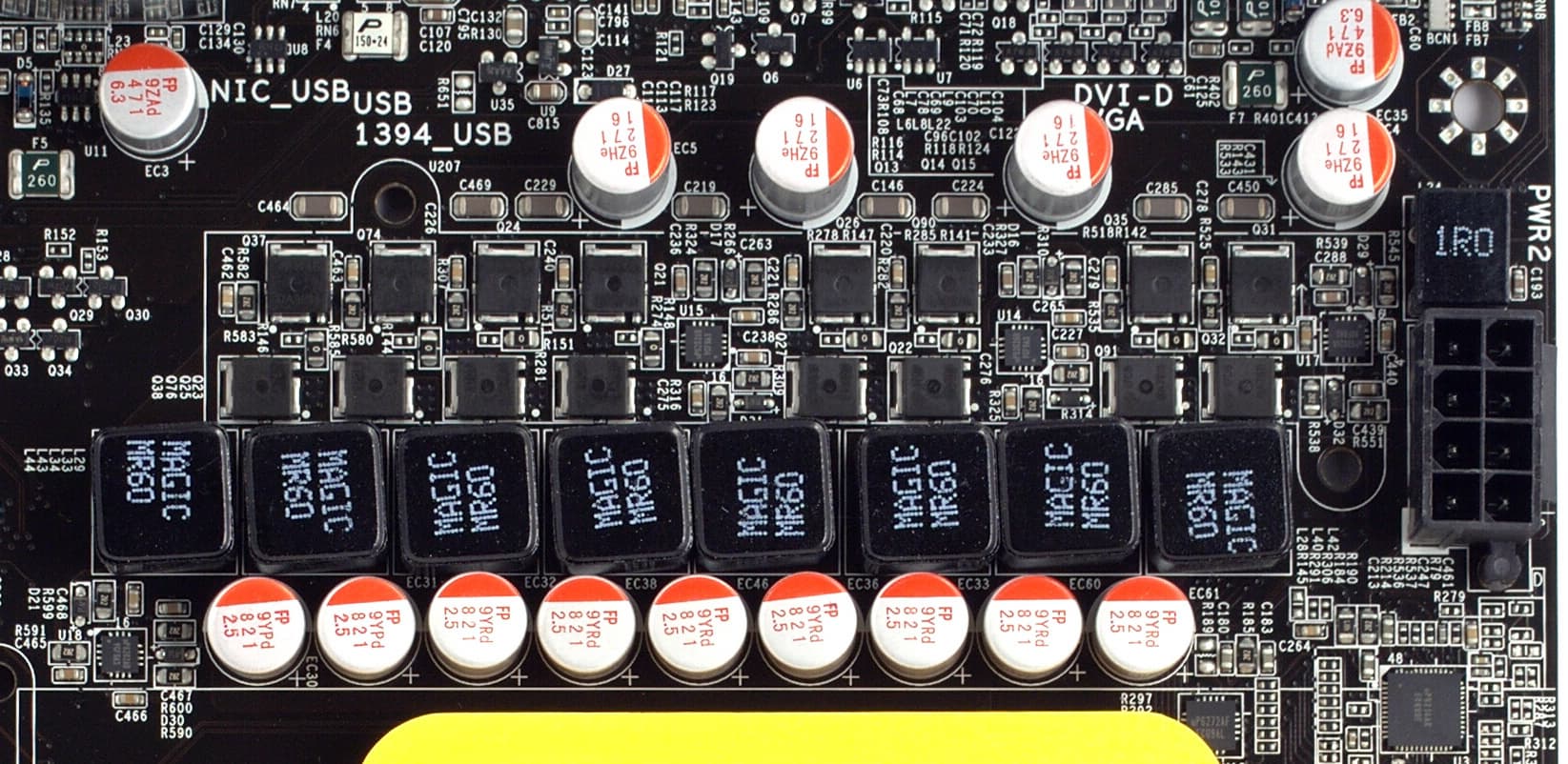

Стабилизатор напряжения питания: 8-канальный, установлено по 2 полевых транзистора на канал. Имеется 9 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все конденсаторы фирменные, твердотельные. Возможность установки процессоров с TDP=140 Вт предусмотрена, но какой-либо избыточностью схема не располагает.

В качестве видеобуфера для графического ядра на плате установлена микросхема DDR3-1333 Hynix H5TQ1G63BFR-H9C объемом 128 МБ.

Комплектация включает 2 SATA-кабеля с переходниками питания, планку на заднюю панель с выходом eSATA. Помимо стандартного полного руководства, имеется краткая инструкция по сборке на нескольких языках, включая русский. На диске — классический набор фирменных утилит для перепрошивки BIOS с поиском образа на сайте производителя, мониторинга, а также смены заставки BIOS. Есть также антивирусный пакет Norton Internet Security.

Функциональность

Плата основана на чипсете AMD 890GX (северный мост AMD 890GX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5).

На плате установлены дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC888), на заднюю панель выведен оптический S/PDIF Out;
  • Cетевой контроллер (Atheros 8131E-AL1E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (VIA VT6308S, интерфейс PCI) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели);
  • cистемный мониторинг (ITE IT8721F), в BIOS предусмотрено автоматическое управление частотой вращения, причем как для процессорного, так и двух системных, но только при использовании вентиляторов с 4-контактными разъемами. Пользователь может установить температурные пороги для полной остановки и соответствующий минимальной частоте вращения. Весьма актуально в контексте сборки малошумного компьютера.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.05 Отлично
Уровень шума, дБ (А): -87.9 Хорошо
Динамический диапазон, дБ (А): 88.0 Хорошо
Гармонические искажения, %: 0.0041 Очень хорошо
Гармонические искажения + шум, дБ (А): -81.8 Хорошо
Интермодуляционные искажения + шум, %: 0.011 Очень хорошо
Взаимопроникновение каналов, дБ: -90.9 Отлично
Интермодуляции на 10 кГц, %: 0.012 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Результаты соответствуют привычному уровню плат, на которых установлен данный кодек, широко использующийся уже много лет.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 190—400 МГц
Частота графического ядра в чипсете + 500—2000 МГц
Частота видеобуфера SidePort + DDR3-400—DDR3-1333
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Напряжение процессoрного ядра + +20—+600 мВ (два параметра: для ядер и CPU NB)
Напряжение памяти + +25—+400 мВ
Напряжение чипсета + +40—+280 мВ (для северного моста)
+25—+400 мВ (для HT-шины)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия P05 BIOS от 05/05/2010.

Хотя группировку параметров нельзя назвать идеальной, но все необходимое имеется, так что искусственных ограничений для разгона нет. Посмотрим как со своей стороны поведет себя «электроника». Тем не менее, назвать плату мечтой поклонников разгона в любом случае не получится: индикация фактических величин, получаемых в процессе регулировки, хоть и предусмотрена, но работает кое-как, так что все равно надо держать в уме: какая частота на какой множитель умножается. Не предусмотрено и сохранение профилей, а поскольку автоматика для аварийной загрузки при переразгоне не работает, лучше наращивать частоту постепенно. Иначе придется сбрасывать CMOS перемычкой и восстанавливать все настройки самостоятельно.

  Phenom II X3 720 Black Edition (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3400 3380
Опорная частота (множитель), МГц 200 (x17) 260 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,34/1,10 1,32/1,20
Частота (множитель) CPU NB, МГц 2200 (x11) 2340 (x9)
Частота (множитель) шины HT, МГц 2000 (x10) 2080 (x8)
Частота памяти, МГц DDR3-1333 DDR3-1040
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результаты совершенно не соответствуют среднему уровню плат на этом чипсете, не говоря уж о том, что весьма далеки от реального потенциала, демонстрируемого данными процессорами на оверклокерских платах. Возможно следующие версии BIOS внесут какой-то прогресс, но пока плата явно не для оверклокинга.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы ECS A890GXM-A на аналогичном чипсете.

дискретная графика (Radeon HD4850) Foxconn A9DA-S ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:19 2:20
Архивирование в WinRAR, мин:сек 1:17 1:15
HDPlay (DXVA OFF/ON), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 60 55
World in Conflict (Very High@1680x1050), fps 29 30


интегрированная графика Foxconn A9DA-S ECS A890GXM-A
Архивирование в 7-Zip, мин:сек 2:19 2:19
Архивирование в WinRAR, мин:сек 1:16 1:17
HDPlay (DXVA OFF/ON), CPU load 29%/3% 29%/3%
Crysis (Low@1024x768), fps 36 36
World in Conflict (Low@1680x1050), fps 32 32
FarCry 2 (Low@1280x720), fps 35 34

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 Foxconn A9DA-S ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 61 71
Редактирование текста, Вт (Cool’n’Quiet OFF) 78 95
Игра FarCry 2, Вт 155-191 148-184


Phenom II X4 810 + чипсетная графика Foxconn A9DA-S ECS A890GXM-A
Редактирование текста, Вт (Cool’n’Quiet ON) 10 13
Редактирование текста, Вт (Cool’n’Quiet OFF) 22 28
Игра FarCry 2, Вт 59-83 64-84

Производительность плат практически одинакова, но изделие Foxconn несколько экономичнее, что особенно заметно в простое.

Выводы

Плата весьма хороша с точки зрения производителей серийных компьютеров, поскольку не содержит ничего лишнего и должна стоить недорого, при этом за счет используемого чипсета имеет современные характеристики. Но в рознице ей придется не так просто, поскольку конкуренты на этом же чипсете выпустили более оснащенные и технически привлекательные модели. Остается играть с ценами, но тут возникает вопрос: будут ли они адекватны в российской рознице, где Foxconn по сути надо заново наводить мосты? Хотелось бы надеяться, поскольку действующих производителей плат на рынке вообще осталось не так много, а без конкуренции сложно рассчитывать на какой-либо прогресс.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
