Foxconn A690GM2MA-8KRS2H — системная плата на базе чипсета AMD 690G (Socket AM2)


  • Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)

Компания Foxconn ранее не выпускала плат на чипсетах ATI под своей маркой, однако, присоединилась к остальному большинству, решившему дружно поддержать новый чипсет от AMD. Но, в отличие от остальных, в Foxconn решили использовать этот чипсет для выпуска исключительно массовых microATX моделей, не задействуя центральную опцию этого чипсета — поддержку HDMI даже в наиболее оснащенной версии. Соответственно, платы Foxconn на AMD 690G скорее всего заинтересуют системных интеграторов и просто желающих собрать недорогую систему, благо чипсет похвально экономичен, а по функциональности полностью соответствует современному уровню.

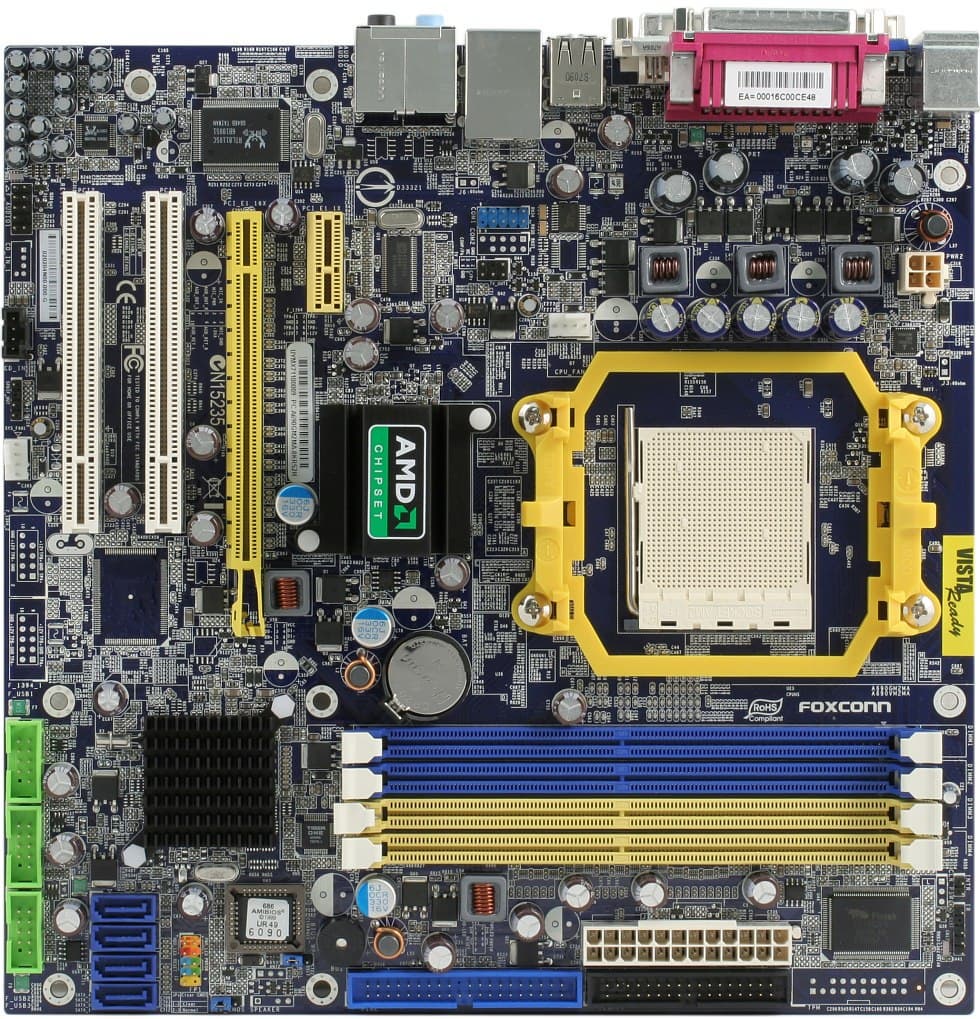

Компоновка вполне заслуживает оценки «идеальная», даже без учета того, что платы на интегрированных чипсетах редко оснащаются видеокартами с громоздкими системами охлаждения. На этой плате, такая карта будет чувствовать себя ничуть не хуже, чем на любой полноразмерной. Положительно надо отметить и достаточно редко встречающуюся опцию — аппаратную защиту от перепрошивки BIOS, с помощью перемычки. Снабженные бортиками разъемы USB — тоже признак заботы о пользователе.

Для охлаждения чипсета, инженеры Foxconn выбрали традиционную схему, встречающуюся на многих платах с чипсетом AMD 690G. Северный мост охлаждает радиатор с ребрами, ориентированными перпендикулярно процессорному гнезду, так что процессорный вентилятор не может помочь его охлаждению. а на южном мосту установлен низкопрофильный компактный радиатор. Конструкция полностью удовлетворяет требованиям к охлажению данного чипсета.

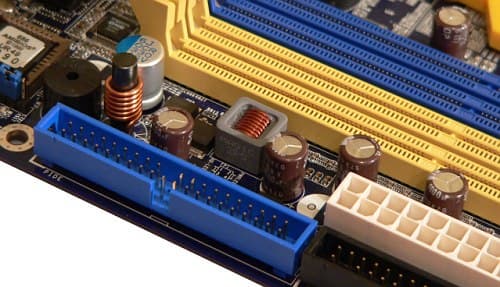

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ от OST и 4 по 1500 мкФ от Rubycon, стабилизатор напряжения питания памяти усилен применением индуктивных элементов, здесь используются конденсаторы United Chemi-Con. Выбор достаточно неплохой. Положительно надо отметить залитые компаундом катушки индуктивности в цепях питания памяти и чипсета, почему-то для процессорного стабилизатора такие катушки освоены уже давно и всеми, а оставшиеся выглядят компонентами из детского конструктора, отчего нередко пищат в режимах с высокой нагрузкой.

Эту плату мы нарочно прослушали в разных режимах с пассивным кулером на процессоре и посторонних звуков от системы питания не зафиксировали. На плате имеется разводка для контроллера FireWire, устанавливаемого в более дорогой версии с маркировкой A690GM2MA-8EKRS2H, но по официальной информации старшая модель будет поставляться только в азиатский регион, в противоположность ей, усеченная версия c индексом RS2H, имеющая контроллер Fast Ethernet вместо гигабитного и 6-канальный аудиокодек взамен 8-канального, должна пополнить ассортимент недорогих плат во всем мире. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу 9 винтами.

Системный мониторинг (Fintek F71882FG, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, +3,3 +12 В и +5 В Standby;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим полностью автоматического управления частотой вращения процессорного и системного вентиляторов. Схема управления предусматривает работу на постоянной скорости (около 60% от максимальной), пока нагрев процессора не превышает 55 градусов, затем обороты начинают расти до тех пор пока температура не стабилизируется. Поддерживается совместимость с 3-контактными вентиляторами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика вскрытия корпуса;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов и «интеллектуального» управления частотой вращения из BIOS.

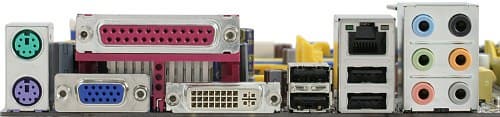

Задняя панель платы (слева направо, по блокам)

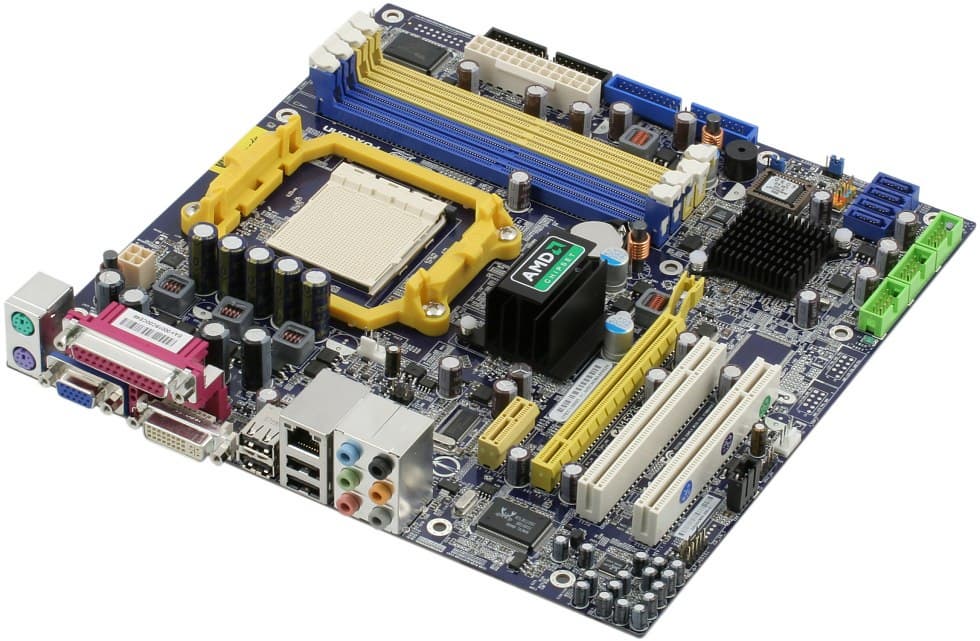

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 VGA, 1 DVI, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Side-Out, Center/Sub, Rear-Out).

Комплект поставки

  • Упаковка: коробка небольшого размера и строгого дизайна ;
  • Документация: плакат-инструкция с иллюстрированными инструкциями по сборке на разных языках, в том числе, русском;
  • Кабели: 1 SATA с переходником питания на 2 устройства, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает утилиту Tiger One для мониторинга системных параметров с возможностью сигнализации о выходе значений за пределы заданных диапазонов, разгона (доступны настройки, имеющиеся в BIOS, включая регулировку частоты FSB, памяти и шины PCI Express, а также напряжения ядра, чипсета и памяти) и ручного управления скоростью процессорного вентилятора. Fox LiveUpdate — автоматическое обновление BIOS с возможностью поиска свежей версии на сайте производителя. Также в комплекте имеется антивирусный пакет Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • Сетевой, Gigabit Ethernet, на базе контроллера Realtek RTL8110SC, подключенного к шине PCI, с поддержкой режимов 10/100/1000 Мбит/с.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.16, -0.17Очень хорошо
Уровень шума, дБ (А): -88.1Хорошо
Динамический диапазон, дБ (А): 86.9Хорошо
Гармонические искажения, %: 0.0095Очень хорошо
Интермодуляционные искажения + шум, %: 0.015Очень хорошо
Взаимопроникновение каналов, дБ: -89.9Отлично
Интермодуляции на 10 кГц, %: 0.016Очень хорошо

Общая оценка: Очень хорошо (подробнее). Поддержка интегрированного звука реализована грамотно, за тщательно распаянную аналоговую обвязку кодека, которой отведен левый нижний угол, плата заслуживает похвалы.

Фирменные технологии и особенности

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • Tiger One — программно-аппаратная опция, позволяющая управлять полным спектром разгонных настроек, доступных в BIOS, из Windows;
  • SuperBIOS-protect — аппаратная защита BIOS от несанкционированной перезаписи.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты BIOS от перезаписи
Из BIOS, основанного на AMIBIOS 2.61 Возможность отключения специфических функций процессора-
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Precharge Time, Write-To-Read Delay и большой выбор дополнительных таймингов
Выбор частоты работы памяти+Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шин HT-
Возможность задания частоты для периферийных шин + PCIE=100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB+ 200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения памяти++0,050—0,600 В с шагом 0,05 В
Изменение напряжения чипсета++0,050—0,600 В с шагом 0,05 В (для северного моста)

Использовалась версия BIOS P29 от 17.04.07, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

В тестировании Foxconn K8T890M2AA-KRS2H мы отмечали несбалансированность разгонных настроек, в частности, отсутствие даже основных таймингов памяти. На этот раз тайминги имеются в исчерпывающем количестве, но сбалансированнее выбор настроек не стал. Забыты процессорный множитель и возможность регулировки напряжения ядра, а также множитель HT-шины. Последнее особенно досадно, поскольку на недорогих платах разгон чаще всего упирается в неспособность платы работать при повышенной частоте HT, а, главное, нет никакой необходимости стремиться повышать частоту выше стандартной (1000 МГц), ведь пропускная способность этой шины, используемой в качестве канала между процессором и чипсетом, избыточна.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, к примеру, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течении 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2300 230 1,37 1150 (x5)

Разгон невыдающийся, как и отмечалось, скорее всего в этом повинно отсутствие возможности снизить частоту HT-шины, наивысший результат для HT-шины у недорогих плат чаще всего равняется 1150—1200 МГц, а снизить множитель (или хотя бы повысить напряжение для самой шины) мы в данном случае не можем. Плата автоматически восстанавливала настройки по умолчанию в случае переразгона, с этим вопросом проблем нет.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята плата Biostar TA690G-AM2 на таком же чипсете, в тестах с интегрированой графикой использовался видеодрайвер Catalyst 7.4.

Тест интегрированная графика внешняя графика
Biostar TA690G AM2 Foxconn A690GM2MA Biostar TA690G AM2 Foxconn A690GM2MA
Архивирование в 7-Zip, мин:сек 6:30 6:40 6:27 6:27
Кодирование MPEG4 (XviD), мин:сек 5:58 6:02 6:01 6:00
Unreal Tournament 2004 (Low@640×480), fps 32,9 32,4 60,7 61,4
Unreal Tournament 2004 (High@1024×768), fps 24,6 25,0 57,7 58,3
FarCry (Medium@800×600), fps 35,8 36,2 128,3 134,2
DOOM III (Medium@800×600), fps 14,8 14,9 136,5 141,7

Плата от Foxconn демонстрирует чуть более высокую производительность в режиме работы с внешней видеокартой, но при задействовании интегрированной графики несколько сильнее проседает в вычислительных тестах, тогда как в играх отмечается равенство.

Выводы

Плата порадовала техническим уровнем и оснащенностью, но слегка огорчила невысоким разгонным потенциалом. Впрочем, среди потребителей плат с интегрированной графикой не так много любителей разгона (и, кстати, на чипсете AMD 690G выпущено немало плат, заслуженно претендующих на их внимание), а модель от Foxconn на энтузиастов и не рассчитана, о чем косвенно свидетельствует комбинация видеоразъемов — скромная и практичная (VGA и DVI), соответственно, такая плата скорее подойдет для рабочего компьютера, а собирая HTPC уже есть смысл и возможность предусмотреть поддержку хотя бы одного HDMI разъема.

Средняя текущая цена (количество предложений) в московской рознице:
Foxconn A690GM2MA-RS2H Н/Д(0)
Foxconn A690GM2MA-8KRS2H Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
