Foxconn 945G7AD-8EKRS2H — системная плата на базе чипсета Intel 945G


  • Чипсет Intel 945G (применен северный мост 945G и южный ICH7R)

Фактически, данная плата представляет собой полный аналог модели 945P7AD-8EKRS2H, только с бонусом в виде встроенной графики, благодаря использованию северного моста i945G вместо i945P. Поэтому мы не видим никаких поводов для возражений, если кто-то захочет рассматривать данный материал как обзор обеих моделей, за вычетом того, что будет сказано здесь про встроенную графику (а сказано про нее будет не очень-то и много).

Основным отличием новой линейки Foxconn на базе чипсетов i945P/G является поддержка процессоров на ядре Conroe(-L): Pentium Exxx, Core 2 Duo, Core 2 Extreme и Celeron на новом ядре. Также можно заметить, что впервые Foxconn выпустила платы на базе i945x в форм-факторе ATX — ранее этот чипсет «удостаивался» только плат формата microATX, одну из которых мы даже рассматривали.

Сама плата (платы) — типичный середнячок, «рабочая лошадка», каких много на рынке. А много потому, что именно они, положа руку на сердце, и делают основные объемы продаж, а вовсе не милые нашему сердцу и интересные пытливому инженерному уму топовые продукты со сложной разводкой, множеством дополнительных контроллеров и причудливыми системами питания и охлаждения. Задача таких плат — быть установленными в корпус и… благополучно забытыми. Поэтому чем реже она будет напоминать о своем существовании — тем лучше, а остальное решает цена.

Конкретно модель 945G7AD предлагает, как уже было сказано выше, дополнительный бонус в виде встроенной графики. Бонус для полноразмерной ATX-платы, скажем прямо, не из разряда особо привлекательных, так как для недорогих офисных и домашних компьютеров нет смысла брать плату формата ATX (подразумевающую аналогичного формата корпус, который миниатюрным быть не может). Впрочем, вполне понятно, почему это не смущает компанию Foxconn: разводка 945G7AD практически полностью идентична разводке 945P7AD, так что заново разрабатывать ничего не пришлось. И, с другой стороны, всегда найдется некоторое количество пользователей, которые предпочтут купить «большую» плату «на вырост», но при этом оценят возможность не приобретать видеокарту сразу.

Разводка платы представляет собой стандартный для бюджетных решений компромисс между необходимостью как-то плату развести и желанием сделать это максимально быстро и дешево. Пользователи, несомненно, оценят «оригинальность» расположения двух разъемов PATA (по отношению друг к другу), «простоту» протяжки шлейфа к аудиовыводам передней панели корпуса почти через всю плату, ну и много чего еще, по мелочи. Впрочем, как мы уже писали, эта плата не предназначена для систем, внутренность которых каждую неделю с гордостью демонстрируется друзьям или знакомым, а сам системный блок ежемесячно апгрейдится и перебирается. Ну а на один раз можно запастись терпением и, отмучавшись, забыть о картах расширения, разъемах и шлейфах годика этак на 2-3. Поэтому оценивать разводку пристрастно мы не будем — не того класса продукт.

Охлаждение микросхем чипсета совершенно стандартное: пассивные радиаторы, причем типичные для данного класса продуктов — о «тонких изысках» в виде оптимизации формы, расположения и количества ребер речи не идет, однако оба радиатора имеют прижимную пружину и посажены на термопасту. Окрестности сокета позволяют установить кулер, несколько превосходящий размерами боксовый, что (опять-таки для данного класса продуктов) является достаточно хорошей характеристикой, ибо в 99% случаев работать такая плата будет в паре отнюдь не с топовым процессором, а для него хватит и боксового кулера. В 4-канальном VRM применено по 3 полевых транзистора на канал, 4 конденсатора от Sam Young по 3300 мкФ и еще 3 по 1500 мкФ. Порадовало использование дросселей с ферритовыми сердечниками, которые меньше нагреваются, да и 4 канала прообразователя напряжения при 12 «полевиках» — это существенно лучше, чем решения конкурентов для материнских плат аналогичного класса.

Подытоживая, можно сказать так: по сумме плюсов и минусов плата полностью соответствует «средней температуре по больнице» в рамках данного сегмента, не обещая владельцу особых восторгов, но и оберегая его от глубоких разочарований. Особняком, правда, стоит расположение разъема для подключения COM-порта на планке: это феерическое решение наверняка соберет львиную долю эмоциональных высказываний у всех, кто попытается такую планку подключить. У нас просто не хватило длины шлейфа… Да, конечно, порты эти давно морально устарели, но раз уж производитель стесняется решительно от них отказаться, стоило бы, по крайней мере, обеспечивать их полную готовность для использования.

Системный мониторинг (ITE IT8718F-S, по данным BIOS Setup и утилит под Windows)

  • Напряжения процессора, памяти, +3,3, +5 и +12 В;
  • Частоты вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);

Фирменная утилита FOXONE ничего к этому списку не добавляет.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддерживаются процессоры с частотами FSB 533/800/1066 МГц из семейств Celeron D, Celeron 400, Pentium 4/XE, Pentium D, Pentium Dual-Core, Core 2 Duo/Extreme;
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667; поддерживается двухканальный режим работы при установке попарно одинаковых модулей);
  • Слот PCIEx16 для видеоускорителей;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: ATX 2.2 (24 контакта) и EPS12V (8 контактов), впрочем, в последний можно подключать коннекторы ATX12V (4 контакта) даже без переходника;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA), функционирующие за счет чипсета (на 2 устройства ATA100) и внешнего контроллера (на 2 устройства ATA133);
  • 4 разъема SATA-II, функционирующие за счет чипсета, из дисков можно организовать RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки с портом FireWire;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • Разъем IrDA;
  • Разъем TPM (Trusted Platform Module);
  • Разъем S/PDIF-Out;
  • 2 разъема для подключения вентиляторов (процессорный — 4-контактный), оба поддерживают мониторинг скорости вращения, процессорный имеет функцию автоматической регулировки частоты вращения.

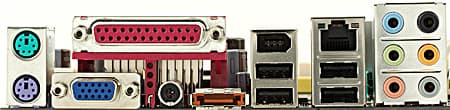

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы мыши и клавиатуры PS/2;
  • Разъемы VGA (D-Sub), LPT, Coaxial S/PDIF-Out, eSATA;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Rear-Out, Center/Sub, Side-Out).

Радует наличие на бюджетном, в общем-то, продукте, цифрового вывода звука и eSATA.

Комплект поставки

  • Упаковка: стандартная коробка достаточно неброского дизайна;
  • Документация: большой плакат, содержащий краткие инструкции по установке процессора и кулера, крупное фото платы с расшифровкой всех разъемов, а на обороте — инструкцию по некоторым установкам BIOS и установке драйверов с помощью фирменной утилиты, позволяющей установить все драйверы «в один клик». Русский язык присутствует, в числе 12 прочих;
  • Кабели: 1 PATA, 1 SATA (с переходником питания), 1 FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами и фирменными утилитами, включая FOXONE (аппаратный мониторинг и по совместительству разгон) и LiveUpdate (обновление BIOS, утилит и драйверов для данной платы через Internet).

Никаких дополнительных планок, разъемы для подключения которых имеются на плате, в нашем случае в комплект не входило. Впрочем, варианты комплектации плат могут сильно отличаться, так что этот вопрос более разумно задавать при покупке конкретному продавцу.

Интегрированные контроллеры

  • Звуковой, на базе 8-канального HDA-кодека бюджетного уровня Realtek ALC861;
  • Сетевой, Gigabit Ethernet (10/100/1000 Мбит/с), на базе PCI-контроллера Realtek 8111B;
  • Дополнительный IDE и SATA-II, на базе микросхемы JMicron JMB361 (интерфейс PCIEx1), с поддержкой 2 устройств на канале ATA133 и одного SATA300 (поддержка реализована в виде разъема eSATA на задней панели платы);
  • FireWire, на базе микросхемы VIA VT6308P, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты ESI Juli@:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,16, −1,44
Средне
Уровень шума, дБ (А)
−89,1
Хорошо
Динамический диапазон, дБ (А)
89,0
Хорошо
Гармонические искажения, %
0,028
Хорошо
Гармонические искажения + шум, дБ (A)
−69,2
Средне
Интермодуляционные искажения + шум, %
0,042
Хорошо
Взаимопроникновение каналов, дБ
−89,0
Отлично
Интермодуляции на 10 кГц, %
0,387
Средне

Общая оценка: Хорошо (подробнее) — качество аналогового вывода звука, согласно результатам нашего тестирования, находится на хорошем уровне, но завалы в некоторых измерениях наглядно подтверждают, что даже в сравнении с современными аудиокодеками на материнских платах данное решение выглядит не слишком удачно.

Настройки

С помощью перемычек Перемычка для очистки содержимого CMOS
Из BIOS, основанного на версии AwardBIOS v6.00PG Возможность отключения специфических функций процессора+ C1E, Execute Disable Bit, EIST, Virtualization Technology
Настройки таймингов памяти+ CAS Latency, DRAM RAS# to CAS# Delay, DRAM RAS# Precharge, tRAS
Выбор частоты работы памяти+ Auto, 400, 533, 667 МГц
Возможность задания частоты для периферийных шин+ PCI-E: 100—255 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+ при этом в BIOS Setup в качестве подсказки отображается текущая привязка устройств к прерываниям
Изменение частоты FSB+ 100—600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+ Default, от −0,05 В до +0,25 В с шагом 0,0125 В
Изменение напряжения памяти+ Default, до +0,7 В с шагом 0,1 В
Изменение напряжения чипсета+ южный мост: Default, до +0,3 В с шагом 0,1 В
Изменение напряжения FSB+ Default, до +0,3 В с шагом 0,1 В

Использовалась версия BIOS от 21.08.07, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет по нажатию комбинации клавиш Alt+F в момент прохождения процедуры POST вызвать встроенную утилиту прошивки BIOS, правда, единственным возможным носителем для файла с обновленной версией является флоппи-диск.

Также в BIOS Setup присутствует настройка, названная «Fox Intelligent Stepping». В состоянии Default она выставляет частоту FSB и напряжение питания в соответствии со штатными значениями, в состоянии Manual позволяет регулировать все параметры вручную, а в состояниях Step1/2/3 устанавливает заданные на заводе разгонные настройки. Так, минимальный разгон (Step1) повышает частоту FSB до 273 МГц (против стандартных 266) и напряжение питания процессора на 0,05 В, больше ничего не трогая. Step3 (видимо, это безопасный максимум в представлениях инженеров Foxconn) повышает частоту FSB до 287 МГц, напряжение питания процессора на 0,15 В и все остальные регулируемые напряжения на 0,2 В. С учетом прекрасного разгонного потенциала [младших моделей] Conroe, иначе как «игрой в разгон» для совсем уж ленивого или не чувствующего себя экспертом пользователя это назвать нельзя.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-667 и DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: GlacialTech GP-PS450AP
  • ОС: Windows XP SP2

Поскольку основной интерес к плате вызван, конечно, ее поддержкой процессоров на ядре Conroe, мы сравним Foxconn 945G7AD-8EKRS2H не с другими моделями на том же чипсете, а с более современными платами со встроенной графикой Intel следующих двух поколений. В силу того, что i945 поддерживает только память DDR2-667, в таком режиме мы плату и тестировали, рассматривая данное обстоятельство как небольшую фору для соперников.

Тест Foxconn 945G7AD-8EKRS2H (DDR2-667) Gigabyte 965G-DS3 (DDR2-800) Gigabyte G33M-DS2R (DDR2-800) Foxconn 945G7AD-8EKRS2H (встроенная графика i945G) Gigabyte 965G-DS3 (встроенная графика G965) Gigabyte G33M-DS2R (встроенная графика G33)
Архивирование в 7-Zip, мин:сек 4:26 4:10 4:10 4:28 4:12 4:11
Кодирование MPEG4 (XviD), мин:сек 3:41 3:37 3:37 3:41 3:38 3:37
Doom 3 (Low@640×480), fps 203 218 218 23 23 23
Doom 3 (Highest@1600×1200), fps 121 121 121 7   5
FarCry (Low@640×480), fps 341 363 359 53 122 85
FarCry (Highest@1600×1200), fps 151 151 152 15

Что ж, большинству современных решений под Conroe героиня нашего обзора немного (6-7%) проигрывает, да и встроенное видео (в тех играх и тех режимах, где о скорости еще имеет смысл говорить) заметно устарело.

Итог

Вполне пристойная полноформатная ATX-плата бюджетной категории с бонусом в виде встроенного видео. Из отрицательных сторон можно отметить не самую идеальную разводку и средненькое быстродействие, из положительных — функциональность (eSATA, S/PDIF-Out, FireWire, 3 слота PCI) и, конечно же, цену. Для платы с поддержкой Core 2 менее 80 долларов (на момент подготовки статьи) — это очень мало. Правда, интегрированная графика не годится для игр и не позволит подключить многие современные устройства отображения, но покупка видеокарты полностью закроет этот вопрос, и, таким образом, Foxconn 945G7AD-8EKRS2H может претендовать на немалую популярность в течение своего недолгого срока жизни (пока Intel не свернет производство чипсетов серии i945).
