Elitegroup L7VTA — системная плата на базе чипсета VIA KT400


Нечастый гость наших обзоров — компания ECS — сделала очень неплохую функционально плату и предлагает ее по более чем демократичной цене. Плата к нам попала предсерийная.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство по настройке IDE RAID на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Дискету с драйверами для IDE RAID;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате Microsoft Word;
    • DirectX 8.0a;
    • Adobe Acrobat Reader;
    • CD Ghost 21st 3.6;
    • Language Genius 21st;
    • MediaRing Talk;
    • Page ABC;
    • PC-Cillin 2002;
    • Recovery Genius;
    • Super Voice;
    • Award WinFlash.

К разводке платы имеются довольно привычные претензии: подключение кабелей к разъемам IDE RAID и FDD может препятствовать установке длинных карт расширения в последние слоты PCI, подключаемые к аудиовходам кабели будут тянуться через весь корпус, а расположение разъема питания обрекает соответствующий пучок проводов нависать прямо над процессорным кулером. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 3300 мкФ (очень высокий показатель, особенно на фоне конкурентов).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека VIA VT1612A, с разъемами для подключения фронтальных аудиоразъемов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20265R, с возможностью создания RAID уровней 0 и 1 по протоколам вплоть до ATA100;
  • контроллер шины IEEE 1394, реализованный на базе микросхемы VIA VT6306.

Наличие напряжения +2,5 В на модулях памяти индицируется красным светодиодом на плате.

Не распаяны, но разведены на плате: микросхема неизвестного предназначения.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +2,5, +3,3, +5 и +12 В, VBAT;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

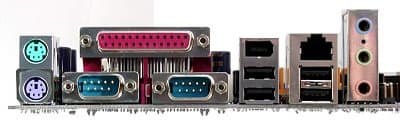

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE 1394/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSB100, 133, 166 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, Command Rate, Write Recovery Time, tWTR.
Выбор частоты работы памяти+By SPD, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—199 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Normal, -0,6%, +1,1%, +2,3%
Изменение напряжения памяти+2,43, 2,5, 2,66, 2,745 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 20.09.2002, как последняя из доступных на время проведения тестирования.

Типичный представитель ценовой категории low-end по скорости и цене, а вот функционально плата не уступает продукции своих более именитых конкурентов.
