Системная плата ECS 865PE-A7 на базе чипсета Intel 865PE

для платформы Socket 775


Плата производителя, в основном известного своими бюджетными решениями, да и сам продукт явно не претендует на роль «навороченного»: из всех расширений функциональности чипсета присутствует один лишь только адаптер Ethernet, да и то не гигабитный, как сейчас модно, а скромный 10Base-T/100Base-TX. Тем более странно, что данная системная плата неизбежно попадает в категорию «гурманских» т.к. основана на чипсете для платформы Socket 478, но оснащена процессорным разъемом последнего поколения: Socket 775. Честно говоря, достаточно трудно себе представить потенциального ее покупателя: это должен быть с одной стороны человек, желающий приобретать все самое последнее (иначе зачему ему S775-плата?), но в то же время достаточно экономный или стесненный в средствах (иначе он может соблазниться лучше нафаршированным продуктом).

Разъяснение компании-производителя (ECS) по поводу позиционирования данного продукта: в настоящий момент Intel в рамках специальной программы предлагает LGA775 CPU с частотой 2.8-3.0 ГГц примерно на 10-15% дешевле процессоров с аналогичной частотой для платформы Socket 478. Таким образом, данная системная плата действительно является экономичным решением для тех, кто апгрейдит свою систему, и не хочет расставаться со старой AGP-видеокартой.

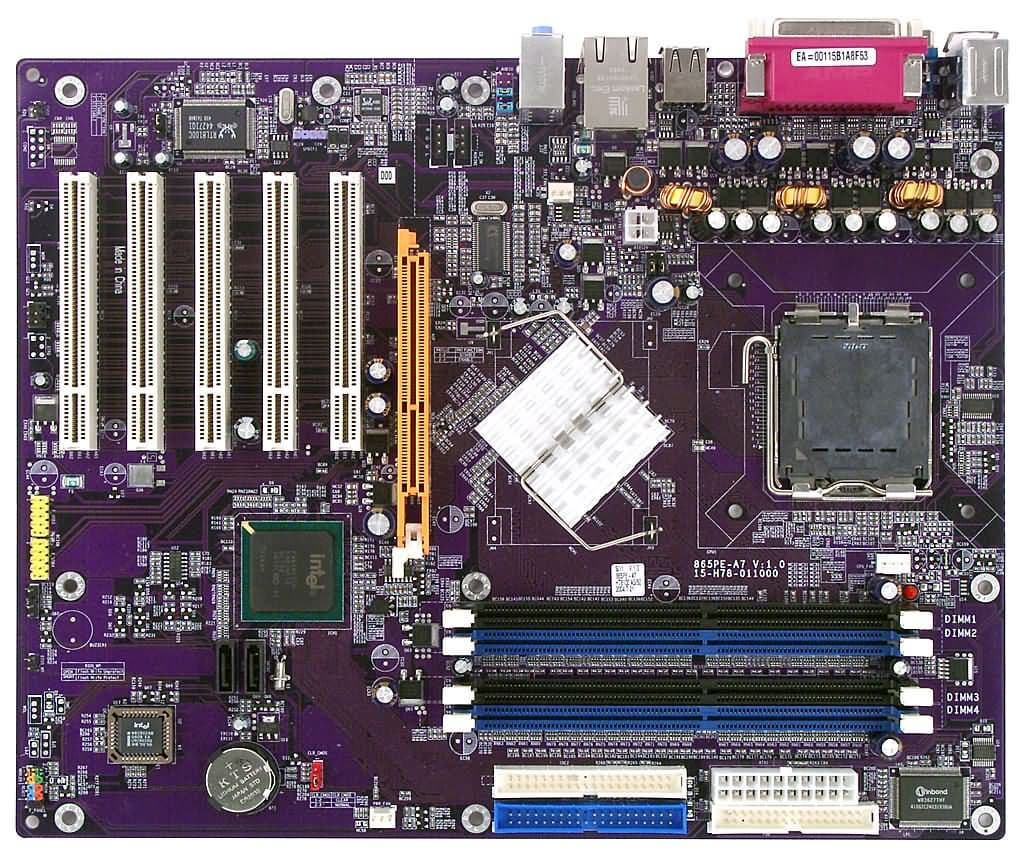

Разводка платы стандартна: стоит отметить неудобное расположение разъемов аудиовходов и скученность разъемов у модулей памяти.

Нас иногда спрашивают: почему вы ругаете почти все платы за «скученность разъемов у модулей памяти», ведь эта болезнь свойственна большинству современных продуктов? Отвечаем: большинству, но но всем. Давайте разберемся с данным вопросом на примере ECS 865PE-A7. Итак, мы наблюдаем восемь (!) разъемов, сосредоточенных на очень маленькой площади: 4 разъема под модули памяти, 2 разъема PATA/IDE, 1 разъем FDD и разъем питания.

Проблема, которую порождает такое их расположение, очевидна: если мы используем все 8 разъемов по назначению то данное место на плате смотрится как какой-то дикорастущий куст, только вместо веток во все стороны торчат шлейфы. Причем добраться до какого-то разъема, чтобы, например, отсоединить шлейф, или вынуть планку памяти — задача для очень аккуратного и ловкого человека, особенно если плата уже установлена в корпус. Как можно сделать по-другому?

  • Как в AOpen AX4SPE Max: разъемы IDE/FDD вынесены в левую нижнюю часть платы. Правда, в этом случае мы, решая одну проблему, порождаем другую: «длинным» PCI-картам будет весьма неуютно в слотах со 2-го по 4-й.
  • Почти идеальное решение применено в разводке ABIT IC7-MAX3: два разъема PATA/IDE вынесены на нижний край, и обращены тоже вниз. И скученность становится меньше, и PCI-картам любой длины вполне уютно т.к. шлейфы отходят от платы не перпендикулярно ее плоскости, а параллельно и в сторону, за ее пределы.

Впрочем, данная проблема, вполне вероятно, через некоторое время разрешится сама собой: разъемов PATA/IDE становится все меньше, их вытесняют намного более компактные SATA, да и FDD, можно предположить, не так уж долго жить осталось.

Что же касается аудиоразъемов то многие уже сейчас используют появившуюся в новых версиях Windows возможность воспроизводить Audio CD «через цифру» путем передачи аудиоданных в цифровом формате прямо по IDE-шлейфу, так что разъем для подключения аудиовыхода с оптического привода постепенно становится анахронизмом...

Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие +5 В Standby на плате индицирует красный светодиод. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 1800 мкФ и 4 по 1500 мкФ. На плате находятся стабилизаторы напряжения шины AGP (2x1000 мкФ) и памяти (2x1000 мкФ).

На плате разведены, но не распаяны: место под разъемы COM-порта, WOL и WOM. Размер платы – 305х245 мм (полноразмерный ATX, крепление к корпусу деcятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627THF. Контролируются:

  • напряжения процессора, +1.5, +3.3, +5 и VBAT;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком на плате).

Фактически, мы наблюдаем частично переработанный римейк платы 865PE-A ревизии 2.0 (у нас рассмотрена ревизия 1.2, но они не очень сильно отличаются), только вместо разъема Socket 478 впаян Socket 775. Как говорится: «на каждого мудреца довольно простоты», не так ли? :)

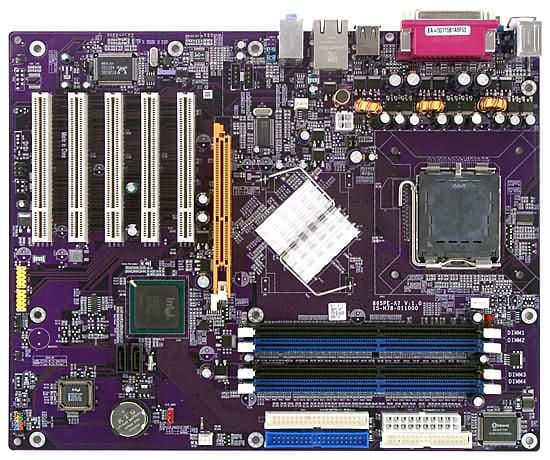

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 x DDR SDRAM DIMM (сгруппированы попарно);
  • 1 x AGP (с защелкой);
  • 5 x PCI (32-битные, 33-мегагерцовые);
  • Питание: стандартный ATX и 4-контактный для 12 В;
  • 1 x FDD;
  • 2 x IDE (Parallel ATA) «чипсетные»;
  • 2 x SATA (Serial ATA) «чипсетные»;
  • 2 x USB 2.0 (для дополнительных планок);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки со звуковыми выходами и S/PDIF;
  • Разъем для подключения датчика открытия корпуса;
  • Разъем для подключения выхода звукового сигнала AUX;
  • 3 разъема для вентиляторов (с возможностью контроля оборотов).

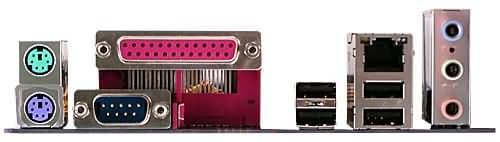

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, COM-порт;
  • 2 порта USB;
  • 2 порта USB и RJ-45 (10/100 Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация:
    • руководство пользователя (на английском);
    • краткое руководство (на 9 языках, включая русский);
  • Шлейфы:
    • 1 x ATA66/100/133 (один из них убран в фиолетовый кембрик);
    • 1 x FDD;
    • 1 x SerialATA (с переходником-разветвителем питания);
  • Заглушка на заднюю панель;
  • Компакт-диски с программным обеспечением (2 штуки):
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2004;
    • ProMagic Plus;
    • MediaRing Dialer;
    • ShowShifter;
    • Wasay DPU.

Более чем скромная комплектация только подчеркивает бюджетный характер решения. Даже шлейфов, скажем прямо, явно маловато для сборки более-менее серьезной системы. Экономят тут на всем...

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов / выходов и S/PDIF;
  • Сетевой, на базе микросхемы Realtek RTL8100C (10/100 Ethernet).
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.19, -0.21Очень хорошо
Уровень шума, дБ (А): -84.9Хорошо
Динамический диапазон, дБ (А): 84.8Хорошо
Нелин. искажения, %: 0.0057Очень хорошо
Интермод. искажения, %: 0.017Очень хорошо
Взаимопроникновение каналов, дБ: -84.4Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для включения/выключения сетевого контроллера
Перемычка для включения/выключения защиты записи BIOS
Из BIOS, основанного на версии 6.00PG от Phoenix-Award Настройки таймингов памяти+ CAS Latency, RAS Precharge, RAS to CAS Delay, RAS Act. To Precharge Delay
Выбор частоты работы памяти+ Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP
Настройка работы шины PCI
Возможность изменения делителя частоты для шины PCI + AGP (PCIx2)=66, Disabled
Ручное распределение прерываний по слотам +
Изменение частоты FSB+ 200-510 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+ x8-x50
Изменение напряжения ядра процессора
Изменение напряжения памяти
Изменение напряжения чипсета
Изменение напряжения AGP

Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

  ECS 865PE-A7 Soltek 865Pro-775
Adobe Photoshop 7.0, исполнение скрипта 00:12:54 00:12:36
Кодирование DivX 5.1 Pro 00:07:16 00:07:16
Архивирирование в 7-zip 00:07:40 00:07:32

Справочная информация



Плата предоставлена на тестирование производителем




Дополнительно
