AOpen AX4SPE Max — системная плата на базе чипсета i865PE


Плата возглавляет линейку продукции компании AOpen на базе семейства чипсетов i865, а потому можно лишь удивляться, что именно для этой модели прошивка BIOS с поддержкой технологии PAT вышла последней. В остальном же все достаточно ожидаемо: традиционно богатая для топового продукта функциональность и неплохая комплектация соответствуют высокому статусу платы. Отметим, что компания предлагает и другие решения на базе i865PE, но все они основаны на иной (общей) PCB и не досчитываются следующих возможностей по поддержке периферии: AX4SPE-L — дополнительного SATA RAID-контроллера и FireWire, AX4SPE-N вдобавок — чипсетной поддержки Serial ATA (использован южный мост ICH5) и Gigabit LAN (использован внешний чип Broadcom 10/100 Мбит), а младшая модель в линейке AX4SPE к тому же вообще не имеет сетевого контроллера.

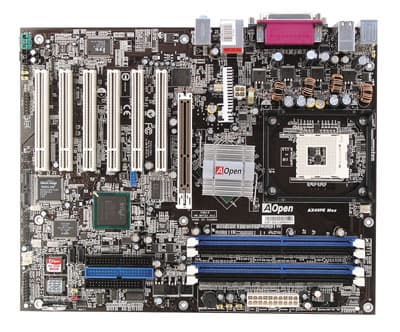

При разводке платы большое внимание было уделено вопросам стабильности, из-за чего схемы стабилизаторов напряжения «вытеснили» с привычных мест FDD- и IDE-разъемы, уменьшив удобство подключения и использования платы. Кроме того, расположение звуковых разъемов перед слотами PCI, разъемов SATA позади них, а также целого ряда разъемов вдоль левого края платы негативно сказывается на все том же удобстве сборки. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, к тому же краткое описание их функциональности приведено на текстолите в самых неожиданных местах, что может затруднить настройку перемычками без применения бумажного руководства. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 3300 мкФ, 4 по 1200 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

Размер платы — 305х245 мм («широкий ATX», крепление к корпусу девятью винтами).

В данном продукте реализованы фирменные технологии компании AOpen:

  • Jukebox (прослушивание Audio CD без загрузки ОС);
  • DieHard BIOS (на плате присутствует запасная микросхема Flash EEPROM для восстановления поврежденного содержимого BIOS, а также перемычка, регулирующая этот процесс);
  • Dr.Voice (голосовые сообщения о проблемах при запуске системы);
  • Dr.LED (на плате имеется разъем для подключения внешнего модуля, индицирующего прохождение процедуры POST (сам модуль в комплекте отсутствует)).

На плате нет разведенных, но нераспаянных элементов — она спроектирована на PCB, не предполагающей иные варианты набортной комплектации. Наличие напряжения +5 В в режиме Standby индицируется светодиодом, также на плате находится светодиод, мигающий при прохождении процедуры POST и ровно светящийся после ее окончания. О недопустимости установки старых видеокарт с напряжением питания +3,3 В сигнализирует светодиод, находящийся перед слотом AGP. Для системного мониторинга используются возможности микросхемы ITE IT8712F-A (также выполняющей функции LPC Super I/O). Контролируются:

  • напряжения процессора, +3,3, ±5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Технология PAT (напоминаем, что с точки зрения Intel, данная технология не является штатно присутствующей в наборах микросхем i865x) на сей раз носит наименование PBE (Performance Boost Engine). Список доступных вариантов выбора прост и незамысловат: включить/выключить. Впрочем, AOpen всегда немного консервативно подходила к реализации оверклокерских функций в своих продуктах: их разнообразие и «сила закручивания гаек» традиционно приносились в жертву стабильности и беспроблемности работы плат этого производителя.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478) с предустановленным держателем процессорного кулера;
  • 4 разъема под DDR SDRAM DIMM (для работы в двухканальном режиме требуется устанавливать пары модулей памяти в разъемы одного цвета);
  • Слот AGP (не Pro, с защелкой и защитой от установки старых видеокарт, требующих повышенного напряжения питания);
  • 6 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные»;
  • 4 разъема Serial ATA: 2 «чипсетных», плюс 2 за счет дополнительного контроллера;
  • 2 разъема для подключения планки с портами FireWire;
  • Разъем для подключения планки с Game-портом (совмещена с планкой для портов USB);
  • Разъем для подключения планки с дополнительными портами USB 2.0;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем Wake-On-LAN;
  • Разъем для датчика открытия корпуса;
  • 3 разъема для подключения вентиляторов (2 с возможностью регулировки оборотов, один — без; все свободны (на северном мосту чипсета установлен только радиатор)).

Задняя панель платы (слева направо, по блокам)

  • Разъемы PS/2 для клавиатуры и мыши;
  • 4 разъема USB (2.0);
  • Разъемы COM-портов (два) и LPT-порта;
  • 2 разъема USB (2.0) и один RJ-45 (Ethernet);
  • 3 аудиоразъема (Line In/Out и Microphone).

Достаточно стандартное сочетание, можно отметить только наличие обоих COM-портов (сейчас многие производители ограничиваются одним) и большое количество разъемов USB — целых 6.

Комплект поставки

  • Упаковка: картонная коробка стандартного дизайна;
  • Документация: руководство пользователя материнской платы, плакат, описывающий основные моменты настройки и установки, брошюра с описанием фирменной технологии EzRestore (все на английском языке);
  • Кабели: 2 SATA (с одним переходником питания), 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планка на заднюю панель компьютера с двумя портами FireWire;
  • Планка на заднюю панель компьютера с двумя портами USB и Game-портом;
  • Планка на заднюю панель компьютера с разъемами S/PDIF-In/Out типов TosLink и Coaxial;
  • Заглушка на заднюю панель платы (для вывода соответствующих разъемов);
  • 2 дискеты с драйверами к SATA RAID;
  • 2 CD с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководства пользователя некоторых моделей материнских плат компании в формате PDF;
    • программы системного мониторинга;
    • AOConfig;
    • AOModify;
    • AOpen EzSkin;
    • AOpen WinBIOS;
    • AOpen WinDMI;
    • ProMagic 6.0;
    • DirectX 8.1;
    • Adobe Acrobat Reader 5.05;
    • E-Color;
    • Norton Antivirus 2003.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Broadcom BCM5702WKFB, с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
  • Дополнительный Serial ATA RAID, на базе микросхемы Silicon Image Sil3112ACT144, с возможностью создания RAID уровней 0 и 1 по протоколу SATA150;
  • FireWire, на базе микросхемы Agere FW323-06, с поддержкой 2 портов.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения функции DieHard BIOS
Перемычка для выбора режима вывода функции Dr.Voiceлинейный выход/спикер
Набор перемычек для выбора языка функции Dr.Voiceанглийский/ японский/ китайский/ немецкий
Перемычка для включения возможности запуска системы с клавиатуры/мыши PS/2
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+FSBx1,33, x1,6, x2 (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = 66,67—98,68 МГц с шагом 1,33 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50 (не имеет практического значения для процессоров с зафиксированным множителем)
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В до 1,6 В и шагом 0,1 В выше
Изменение напряжения памяти+2,5—2,675 В с шагом 0,025 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,55—1,7 В с шагом 0,05 В

Версии BIOS, использовавшиеся для проведения тестов — R1.01 и R1.02 (последние из доступных), в версии R1.02 включена возможность активации специального режима ускорения (PBE).

Краткие выводы

Традиционно отличное качество изготовления плат AOpen, функциональная оснащенность этой топовой модели и ее разгонные возможности позволят AX4SPE Max найти применение как в качестве надежной основы производительной системы, так и в компьютерах энтузиастов новых технологий. К недостаткам же модели можно отнести разве что не слишком выдающуюся комплектацию.

Результаты тестов:
