Системная плата Soltek 865Pro-775 на базе чипсета Intel 865PE
для платформы Socket 775


Одна из немногих плат для платформы Socket 775, основанная на официально не предназначенном для данной платформы чипсете предыдущего поколения Intel 865PE. В общем-то, сокровенный смысл у подобного продукта может быть только один: это плата для тех, кто желает иметь внутри своего системного блока один из самых современных процессоров для платформы Socket 775, но ни в какую не желает сменить AGP-видеокарту на PCI Express. Ну или (еще более невероятный вариант) пользователю «кровь из носу» нужны 5 слотов PCI (нам не известна ни одна плата на базе i915x/925x, на которой было бы столько слотов PCI, хотя сами чипсеты поддерживают до 6 слотов). В общем, продукт интересный, но с весьма специфической и вряд ли очень многочисленной аудиторией.

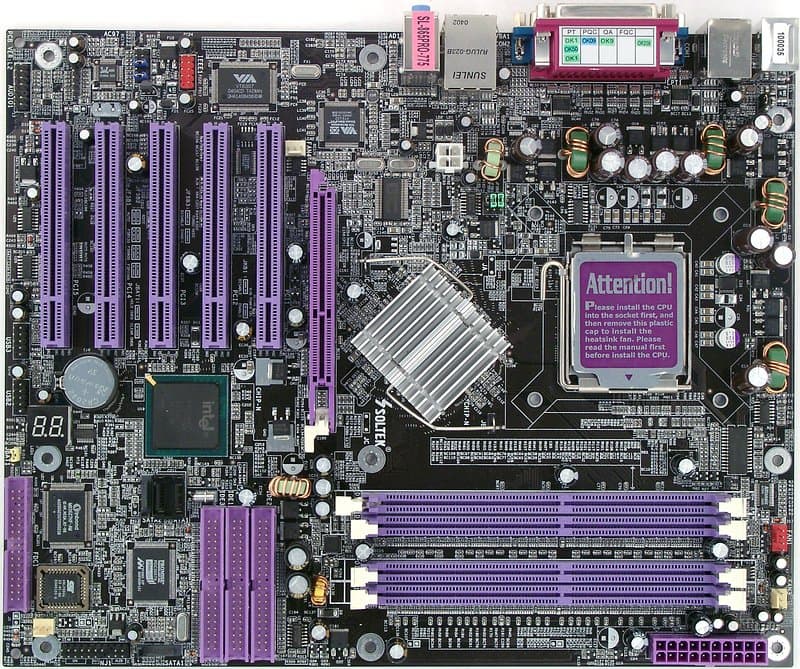

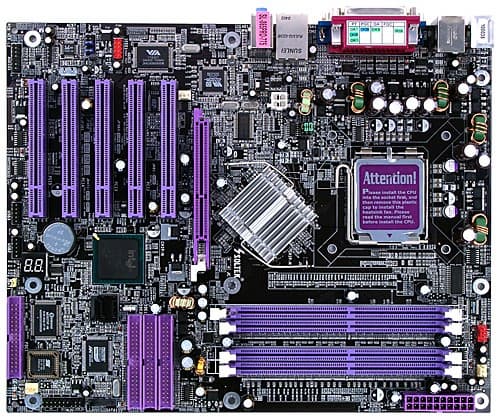

Разводка платы неудобна: это относится и к ряду разъемов, расположенных вдоль левого края платы, и к разъемам PATA они находятся позади разъемов PCI. Доступ к перемычкам затруднен при установке платы в корпус, их краткое описание приведено на текстолите. На плате находится POST-контроллер, выполненный в виде двух семисегментных светодиодов. В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсатора по 3300 мкФ и 4 по 1500 мкФ. На плате находятся стабилизаторы напряжения шины AGP (2x1000 мкФ) и памяти (4x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы – 305х245 мм («широкий» ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +1.5, +3.3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком на плате).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 775);
  • 4 x DDR SDRAM DIMM (сгруппированы попарно);
  • 1 x AGP (с защелкой);
  • 5 x PCI (32-битные, 33-мегагерцовые);
  • Питание: стандартный ATX и 4-контактный для 12 В;
  • 1 x FDD;
  • 2 x IDE (Parallel ATA) «чипсетные»;
  • 1 x IDE (Parallel ATA) за счет дополнительного контроллера;
  • 2 x SATA (Serial ATA) «чипсетные»;
  • 2 x SATA (Serial ATA) за счет дополнительного контроллера;
  • 2 x USB 2.0 (для дополнительных планок);
  • 1 x FireWire (для дополнительной планки);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения стандартного IRDA модуля;
  • Разъемы для подключения планки со звуковыми выходами и S/PDIF;
  • 4 разъема для вентиляторов (3 из них с возможностью контроля оборотов).

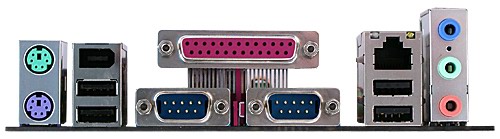

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • 2 порта USB и FireWire;
  • LPT, 2 COM-порта;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация:
    • руководство пользователя (на английском);
    • руководство по установке и использованию утилит (на английском);
    • краткое руководство (на 9 языках, включая русский);
  • Шлейфы:
    • 3 x ATA66/100/133 (один из них убран в фиолетовый кембрик);
    • 1 x FDD;
    • 3 x SerialATA (с 2 переходниками-разветвителями питания);
  • Планка на заднюю панель с 2 портами USB;
  • Заглушка на заднюю панель;
  • Дискета с драйверами к IDE/SATA RAID;
  • Компакт-диски с программным обеспечением (2 штуки):
    • необходимые для работы платы драйверы;
    • утилиты для мониторинга системы;
    • RedStorm 2;
    • Adobe Acrobat Reader;
    • PC-Cillin 2004;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6.0 SE;
    • DriveImage 4.0.

«Железная» комплектация вряд ли кого-то сильно удивит, по нынешним временам такое количество шлейфов на рекорд не тянет, а все остальное исчерпывается списком необходимых вещей, без которых плату просто не удастся правильно установить в корпус. А вот набор программного обеспечения, в общем-то, довольно солидный. Кроме фирменных утилит Soltek еще и антивирус, Virtual Drive, Partition Magic, Drive Image... Вот только все программы за исключением антивируса мягко говоря, совсем не последних версий, а значит, с современными ОС могут быть проблемы (особенно у таких тонких инструментов как Partition Magic и Drive Image). Так что ценность данный вполне в общем-то внушительный по списку названий программ набор, по состоянию на сегодняшний день несколько подрастерял. Видать, давненько его Soltek не обновляла...

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов / выходов и S/PDIF;
  • Сетевой, на базе микросхемы VIA VT6122 (Gigabit Ethernet);
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов;
  • PATA/SATA RAID, на базе микросхемы Promise PDC20579, с поддержкой RAID уровней 0, 1, 0+1 и JBOD, 2 разъемами SATA и 1 PATA.
Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.24, -0.37Хорошо
Уровень шума, дБ (А): -84.7Хорошо
Динамический диапазон, дБ (А): 83.6Хорошо
Нелин. искажения, %: 0.045Хорошо
Интермод. искажения, %: 0.070Хорошо
Взаимопроникновение каналов, дБ: -83.0Очень хорошо

Общая оценка: Хорошо (подробнее).

Фирменные технологии

  • SmartDoc Anti-burning Shield (предохранение процессора от повреждения при перегреве);
  • RedStorm Overclocking Technology («умный» автоматический разгон, при котором система сама определяет оптимальные параметры).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для включения возможности запуска системы с клавиатуры
Перемычка выбора частоты FSB + Auto/533/800/1066 МГц
Из BIOS, основанного на версии 2.51 от AMI Настройки таймингов памяти+ CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length
Выбор частоты работы памяти+ Auto, DDR266, DDR333, DDR400
Настройка работы шины AGP
Настройка работы шины PCI
Возможность изменения делителя частоты для шины PCI + AGP (PCIx2)=Disabled, 66.66, 72.73, 80
Ручное распределение прерываний по слотам
Изменение частоты FSB+ 200-327 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора+ x8-x28
Изменение напряжения ядра процессора + 0.85-1.8 В, шаг 0.0125 В
Изменение напряжения памяти + 2.6, 2.7, 2.8, 2.9 В
Изменение напряжения чипсета
Изменение напряжения AGP + 1.5, 1.6, 1.7, 1.8 В

Использовалась версия BIOS AA1, как последняя из доступных на время проведения тестирования.

Данные предварительного тестирования

  Soltek 865Pro-775 ASUS P5GD2 Premium
Adobe Photoshop 7.0, исполнение скрипта 00:12:36 (!)* 00:08:23
Кодирование DivX 5.1 Pro 00:07:16 00:07:20
Архивирирование в 7-zip 00:07:32 00:07:38

* — результат перепроверен несколько раз

Справочная информация



Плата предоставлена на тестирование производителем
