Biostar TA780G M2+ — системная плата на базе чипсета AMD 780G (Socket AM2+)


  • Чипсет AMD 780G (северный мост AMD 780G и южный SB700)

Несмотря на то, что чипсет AMD 780G предрасполагает к выпуску на нем богато оснащенных компактных плат для мультимедийных компьютеров и медиацентров, как, например, Gigabyte MA78GM-S2H, а также полноразмерных, как, например, ECS A780GM-A (для тех кто присматривает плату с интегрированной графикой для универсального компьютера), было бы странно, если никто не подумал о выпуске классической платы в формате microATX, оснащенной по принципу «ничего лишнего». Разработчики из Biostar решили поступить именно таким образом, однако, включили плату не в стандартную «безымянную» серию, а в «элитную» T-Series. Посмотрим, чем для оправдания высокого статуса (кроме, собственно, чипсета) порадует нас эта, с виду очень скромная, плата.

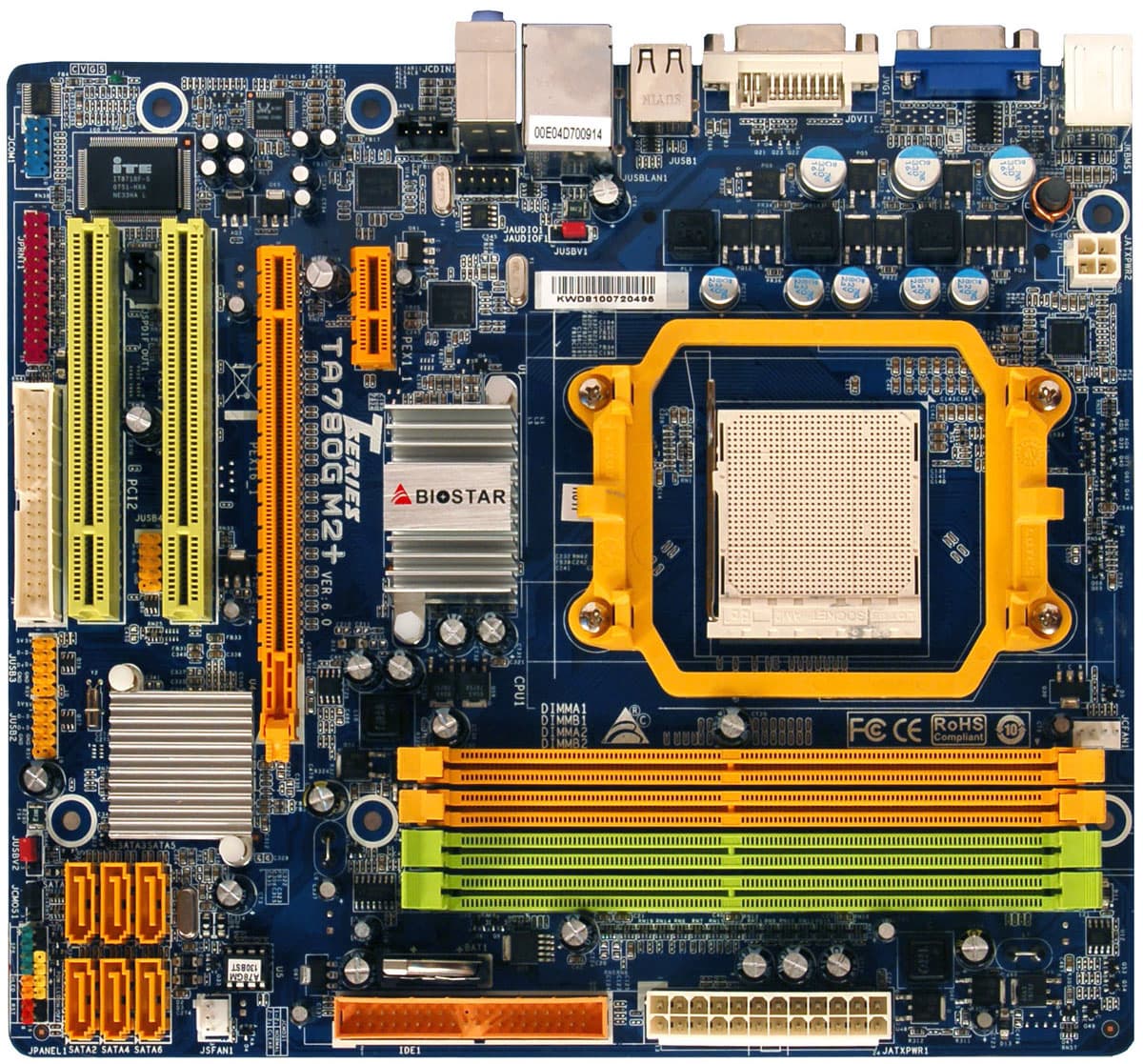

Плата не отягощена изобилием дополнительных контроллеров, однако компоновка весьма плотная, поскольку ее габариты меньше, чем у стандартной microATX. В то же время длинную двухслотовую карту удастся разместить без какого-либо ущерба для собственной функциональности платы, и в целом расположение периферийных разъемов достаточно грамотное. Разработчики посчитали, что от устаревших последовательного и параллельного портов полностью отказываться рановато, но и на заднюю панель выводить не стали, поставив соответствующие разъемы для подключения внешних планок за крайним PCI-слотом. Есть и разъем для флоппи-дисковода.

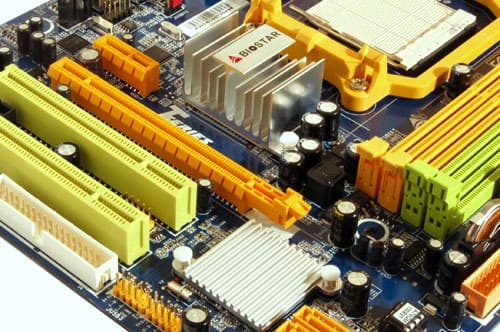

Радиаторы на обоих мостах, на первый взгляд, вписываются в общую концепцию экономии. Как мы уже отмечали, для чипсетов с низким тепловыделением, размеры радиаторов могут быть уменьшены достаточно сильно, при этом эффективность охлаждения останется на приемлемом уровне, за счет более интенсивной теплоотдачи из-за увеличения разницы температур. В данном случае, на северном мосту радиатор оказался даже больше минимально допустимых габаритов. Во всяком случае, на нашем экземпляре платы он даже на ощупь был теплым, а не горячим. Однако плата допускает разгон графического ядра, да и как любые микросхемы, чипсеты могут иметь некоторый разброс по тепловыделению в пределах заявленного TDP.

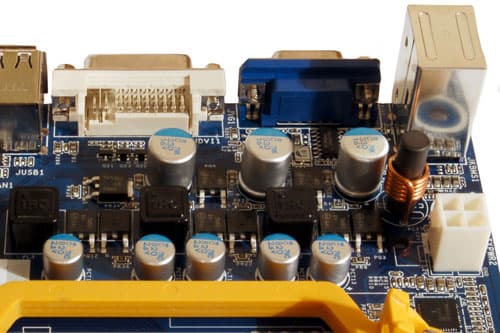

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 820 мкФ и 3 — по 330 мкФ (от Panasonic, с полимерным электролитом) Все катушки на плате имеют закрытую конструкцию, посторонних шумов в тестах не обнаружилось. Несмотря на скромную, по современным меркам, конструкцию стабилизатора, в списке поддерживаемых процессоров есть и модели с максимальным TDP=125 Вт, и на примере Athlon 64 FX-62 мы убедились в работоспособности такой конфигурации. Хотя намеренно составлять такое несбалансированное сочетание едва ли кто-то захочет. Все предусмотренные дизайном элементы распаяны, на сегодняшний день это единственная модель на данном чипсете в линейке Biostar. Размер платы — 245?215 мм («усеченный» microATX), крепление к корпусу шестью винтами, край с разъемами для накопителей и питания остается незакрепленным.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • напряжение процессорного ядра, памяти, чипсета, шины HT, +3,3, +5, +12 В, +5 В Standby и батарейки;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим автоматического управления частотой вращения процессорного и системного кулера. Для процессорного вентилятора предусмотрена возможность влиять на стандартный алгоритм, выставив соответствующие значения:
    • Fan Ctrl Off — остановка вентилятора при снижении температуры ниже установленного значения;
    • Fan Ctrl On — запуск вентилятора при подъеме температуры (иными словами, можно установить разные значения для запуска и остановки, чтобы избежать частых включений и остановок вентилятора);
    • Fan Ctrl Start value — температурный порог, выше которого осуществляется плавное регулирование частоты вращения;
    • Fan Ctrl Sensitive — величина приращения оборотов на 1 градус изменения температуры.

Также настройка режимов управления кулерами доступна из Windows через фирменную T-Utility. Данные системного мониторинга отображаются на экране во время POST, что традиционно для плат Biostar.

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-400/533/667/800/1066, возможен двухканальный режим работы при симметричном заполнении слотов, в качестве DDR2-1066 (только для процессоров Phenom) рекомендуется выбирать модули из списка протестированных на совместимость);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 cлота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 6 разъемов SATA-II (Serial ATA II) на 6 «чипсетных» устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • разъем для подключения планки с COM-портом;
  • разъем для подключения планки с LPT-портом;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • разъем для подключения выхода S/PDIF-Out;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, для процессорного (четырехконтактного) доступно «интеллектуальное» управление частотой вращения (совместимость с 3-контактными разъемами в текущей версии BIOS не предусмотрена).

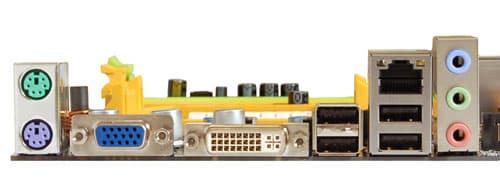

Задняя панель платы (слева направо, по блокам)

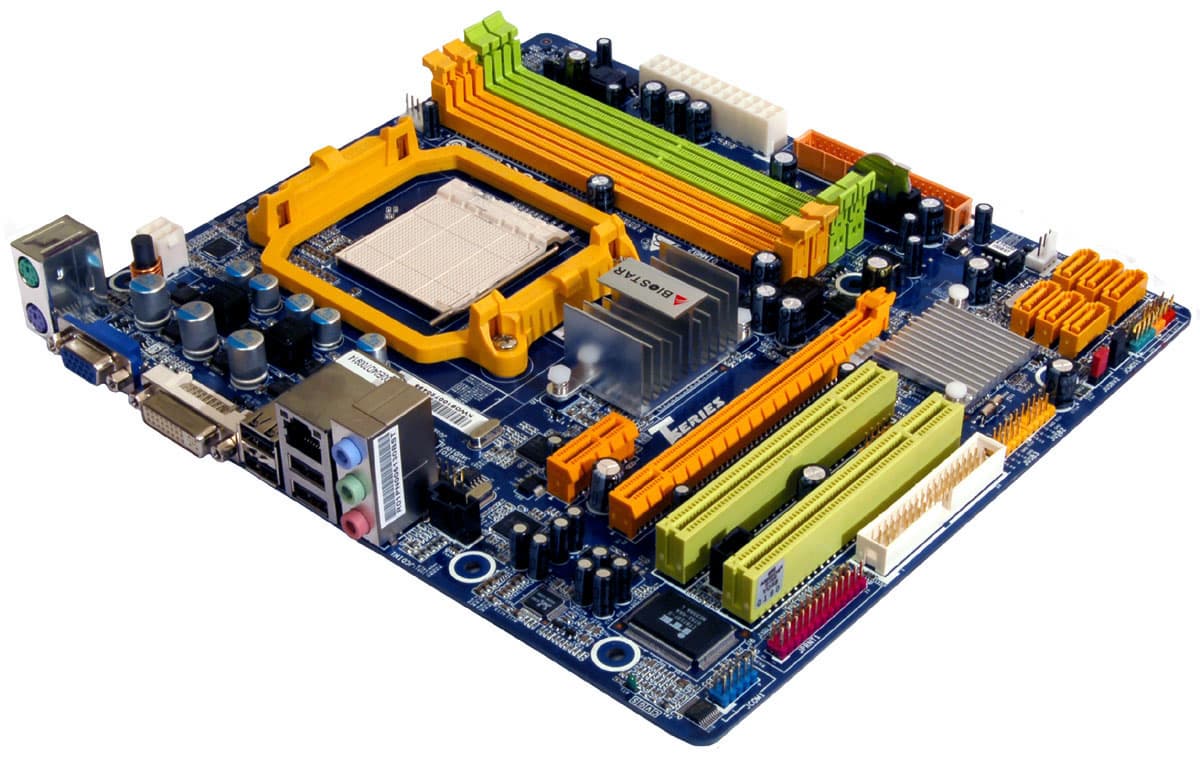

по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 DVI-D;
  • 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Front-Out, Mic-In).

Комплект поставки

  • упаковка: коробка стандартного размера в уже традиционном стиле T-Series, даже слишком большая для такой платы;
  • документация: брошюра-инструкция (основной текст на английском, но имеется раздел со спецификациями на разных языках, включая русский);
  • кабели: 2 SATA с переходником питания на 1 устройство SATA, 1 ATA66 и шлейф для подключения дисковода;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • компакт-диск с драйверами и фирменной утилитой T-Utility, содержащей функции для перепрошивки CMOS, мониторинга и разгона. Кроме того, в комплекте имеется антивирусный пакет Bullguard Internet Security 6.0.

Интегрированные контроллеры

  • звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC662, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-Out и CD-In;
  • сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111С.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,13, -0,17 Очень хорошо
Уровень шума, дБ (А): -77,4 Средне
Динамический диапазон, дБ (А): 77,6 Средне
Гармонические искажения, %: 0,012 Хорошо
Гармонические искажения + шум, %: -71,2 Средне
Интермодуляционные искажения + шум, %: 0,032 Хорошо
Взаимопроникновение каналов, дБ: -81,7 Очень хорошо
Интермодуляции на 10 кГц, %: 0,032 Хорошо

Общая оценка: Хорошо (подробнее). Производитель решил сэкономить на аудиокодеке, что в сочетании с известными для Biostar проблемами в деле разводки аудиокодеков (уровень шума по объективным тестам, как правило, выше, чем у плат с аналогичными кодеками от конкурентов), дает достаточно скромную картину. Возможностей вполне достаточно для недорогих компактных колонок, благо основные тесты, определяющие субъективное восприятие (величина искажений и характеристики АЧХ) — на стандартном уровне, а во всех остальных случаях придется обзавестись звуковой картой или приобретать планку для S/PDIF-Out и пользоваться цифровым соединением.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
2 перемычки USBV Управляют функцией включения компьютера по сигналу с USB-устройств, подключенных к портам на задней панели и выводимым с помощью планок
Из BIOS, основанного на AMI BIOS v2.61 Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Secure Virtual Machine Mode
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Write Recovery Time, Read-To-Write Time, Write-To-Read Time, и большой выбор дополнительных таймингов
Выбор частоты работы памяти + Auto, 400, 533, 667, 800, 1066 МГц (реально задается делитель относительно частоты контроллера памяти в процессоре)
Настройка частоты шины HT + Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4, с x0,5-шагом
Изменение напряжения ядра процессора + +0,10–0,30 В с шагом 0,10 В
Изменение напряжения памяти + 1,95–2,65 В с шагом 0,05 В
Изменение напряжения шины HT + 1,20–1,50 В с шагом 0,10 В
Изменение напряжения чипсета + 1,20–1,35 В с шагом 0,05 В

Использовалась версия BIOS от 24.03.08, как последняя релизная. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Неожиданно богатые возможности для разгона, с учетом весьма скромной в целом комплектации и оснащения этой платы, которую сложно было бы по другим признакам рекомендовать любителям разгона. Очевидно, принадлежность к относительно более дорогим платам, которые Biostar включает в T-Series линейку, и заключается в развитых настройках BIOS.

Как всегда у Biostar, доступны три уровня автоматического разгона, названные с намеком на обозначение автомобильных двигателей (V6, V8 и V12), для которых обещан «Extra, Extreme и Extraordinary» разгон, соответственно. Однако в текущей версии BIOS выбор этих режимов не приводил к увеличению частоты процессора (по крайней мере, для используемого в тестах Athlon 64 X2 4000+, все параметры оставались на стартовом уровне).

Поддерживается сохранение профиля настроек BIOS (CMOS Backup), но этот профиль обновляется автоматически по окончании процедуры POST, и использовать его для сохранения альтернативной настройки параметров не получится, хотя ранее такие возможности встречались и на дешевых платах Biostar. Также мы не обнаружили традиционно встраиваемую в BIOS утилиту для перепрошивки. Возможно, это связано с переходом от Award к AMI BIOS.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекцию множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP, и в течение десяти минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2600 260 1,40 1300 (x5)

Разгон возможен, хотя очевидно, что плата не ориентирована на стремящихся к рекордам в данной области, в первую очередь, по реальным техническим возможностям — всего лишь трехканальный стабилизатор напряжения, даже в том случае, если на высокой частоте и обеспечит достаточное питание, наверняка будет работать в напряженном режиме. И пользователю необходимо подумать о хорошей вентиляции, а возможно, и «адресном» охлаждении области стабилизатора на плате.

А графическое ядро в чипсете порадовало без всяких оговорок, на штатном напряжении удалось повысить частоту с 500 до 680 МГц, а увеличение напряжения с 1,15 до 1,25 В неожиданно распространило пределы стабильности до 780 МГц в игровых тестах даже без усиления охлаждения. Однако и в данном случае здравый смысл подсказывает, что после повышения напряжения, дополнительный обдув северного моста чипсета не повредит.

Производительность

Конфигурация тестового стенда:

  • процессор: AMD Athlon 64 X2 4000+;
  • память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3;
  • БП: Chieftec CFT-560-A12C;
  • ОС: Windows XP SP2.

Для сравнения были взяты результаты Gigabyte MA78GM-S2H на аналогичном чипсете.

Тест интегрированная графика внешняя графика
Gigabyte MA78GM-S2H Biostar TA780G M2+ Gigabyte MA78GM-S2H Biostar TA780G M2+
Архивирование в 7-Zip, мин:сек 6:42 6:53 6:40 6:42
Кодирование MPEG4 (XviD), мин:сек 6:04 6:12 6:04 6:07
Unreal Tournament 2004 (Medium@800×600), fps 46,9 46,9 56,9 56,7
Unreal Tournament 2004 (High@1024×768), fps 38,0 38,0 57,0 56,7
FarCry (Medium@800×600), fps 70,0 69,0 121,7 119,4
FarCry (High@1024×768), fps 48,1 47,3 121,6 119,7
DOOM III (Medium@800×600), fps 43,1 42,6 132,7 134,7
DOOM III (High@1024×768), fps 29,8 29,4 132,0 133,4
Company of Heroes (Medium@800×600), fps 37,9 34,9 104,9 105,7
S.T.A.L.K.E.R. (Medium@800×600), fps 62,1 60,0 190,0 192,3

Вычислительные тесты продемонстрировали несколько более эффективную работу подсистемы памяти у платы Gigabyte (настройки таймингов есть у обоих плат и весьма развитые, но мы, как обычно, фиксируем только основные тайминги, оставляя второстепенные на усмотрение BIOS). Отличие заметно лишь в режиме с использованием интегрированной графики, и когда собственно графическое ядро не влияет на результаты, в играх обе платы выступили одинаково.

Вывод

Плата представляет собой типичную «рабочую лошадку», лишь богатые настройки в BIOS оправдывают принадлежность к T-Series, но этого явно недостаточно, чтобы ставить эту плату на ценовой уровень той же Gigabyte MA78GM-S2H, как это оказалось с первыми розничными предложениями. В настоящее время цены на платы на чипсете AMD 780G больше зависят не от соотношения характеристик, а от времени, прошедшего от начала поставок той или иной платы. Только что поступившие в продажу модели оказываются зачастую дороже всех, появившихся ранее. Но по мере наполнения рынка, цены быстро приходят в правильное соответствие, а что касается Biostar TA780G M2+, то, исходя из характеристик, она должна оказаться одной из самых дешевых на данном чипсете.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0) (по щелчку на количестве предложений можно перейти к списку доступных в московской рознице на данный момент)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
