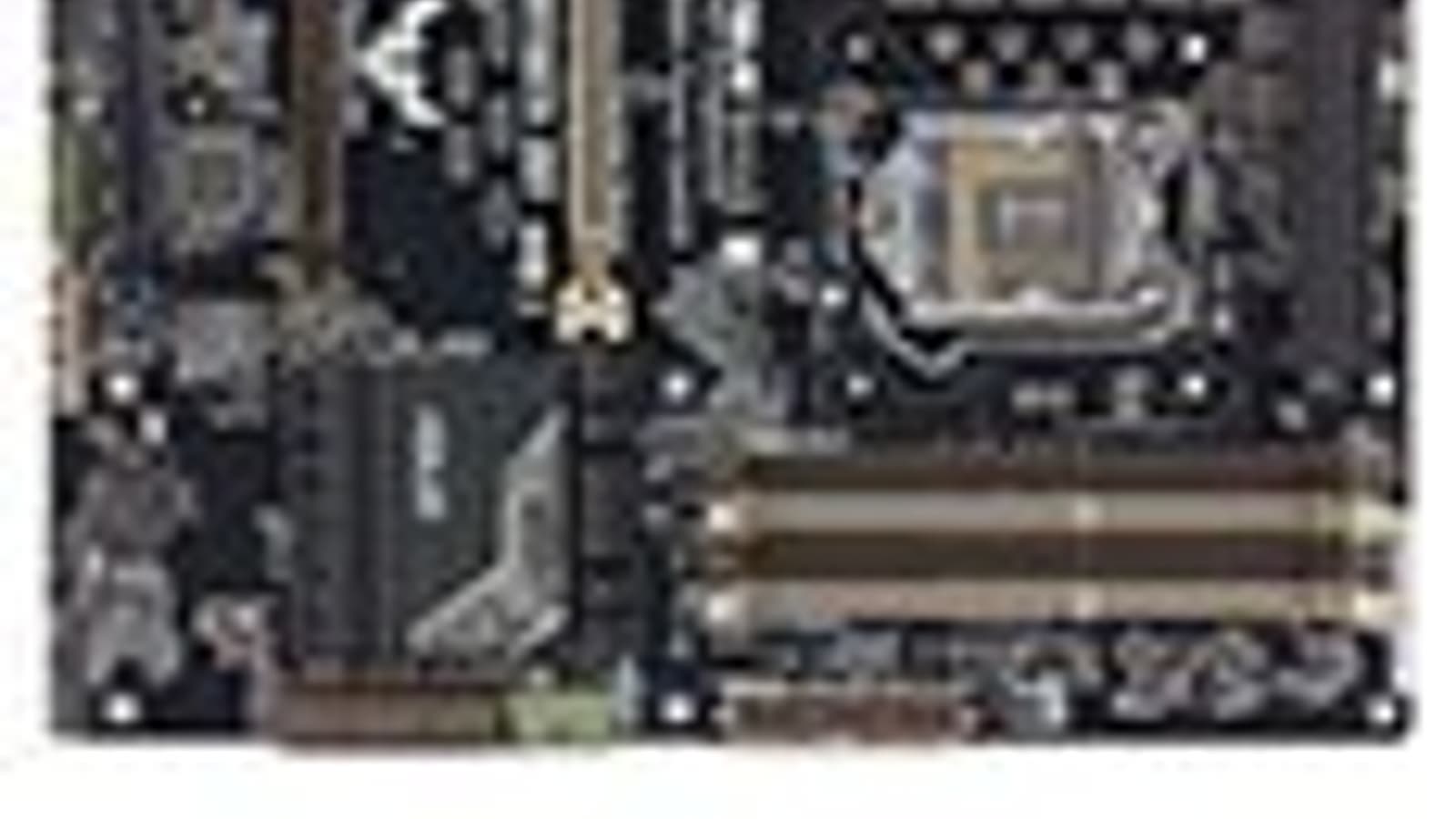

Материнская плата Asus Sabertooth Z97 Mark II


Мы уже рассказывали о материнской плате Asus Sabertooth Z97 Mark I на чипсете Intel Z97, которая относится к серии Asus TUF (The Ultimate Force) и ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. В этой статье мы рассмотрим еще одну новую плату серии TUF – модель Asus Sabertooth Z97 Mark II, которую можно рассматривать как упрощенный вариант платы Asus Sabertooth Z97 Mark I. Причем платы Mark II и Mark I отличаются друг от друга не только тем, что в варианте Mark II отсутствует защитный кожух Thermal Armor и теплосъемная пластина с обратной стороны платы, но и тем, что на плате Mark II реализовано меньше дополнительных контроллеров.

Комплектация и упаковка

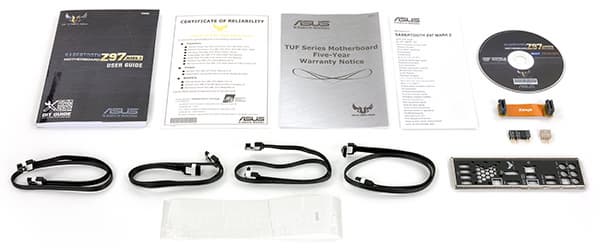

Комплектация Asus Sabertooth Z97 Mark II вполне типична для плат серии Asus TUF. Плата поставляется в коробке в стиле милитари, которую по внешнему виду сложно отличить от коробки платы Asus Sabertooth Z97 Mark I. Кроме самой платы в комплект входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, а два кабеля имеют угловой разъем с одной стороны), мостик SLI и заглушка задней панели платы.

Нужно отметить, что комплектация платы Asus Sabertooth Z97 Mark II немного уступает комплектации платы Mark I. Однако это связано с тем, что модель Mark II лишена защитного кожуха, поэтому в комплект не входят вентиляторы, устанавливаемые в этот кожух, а также разнообразные заглушки для разъемов и слотов, которые устанавливаются на сам кожух.

Правда, в комплектацию платы Asus Sabertooth Z97 Mark I входит еще и три термодатчика, а вот для модели Mark II такие датчики не предусмотрены, несмотря на наличие разъемов для их подключения.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth Z97 Mark II приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 2.0 x1
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
USB-разъемы
8 × USB 3.0
8 × USB 2.0

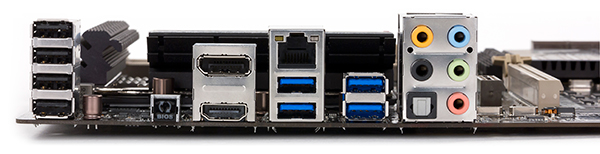

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения 3-контактных вентиляторов
3 × разъема для подключения термодатчиков
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

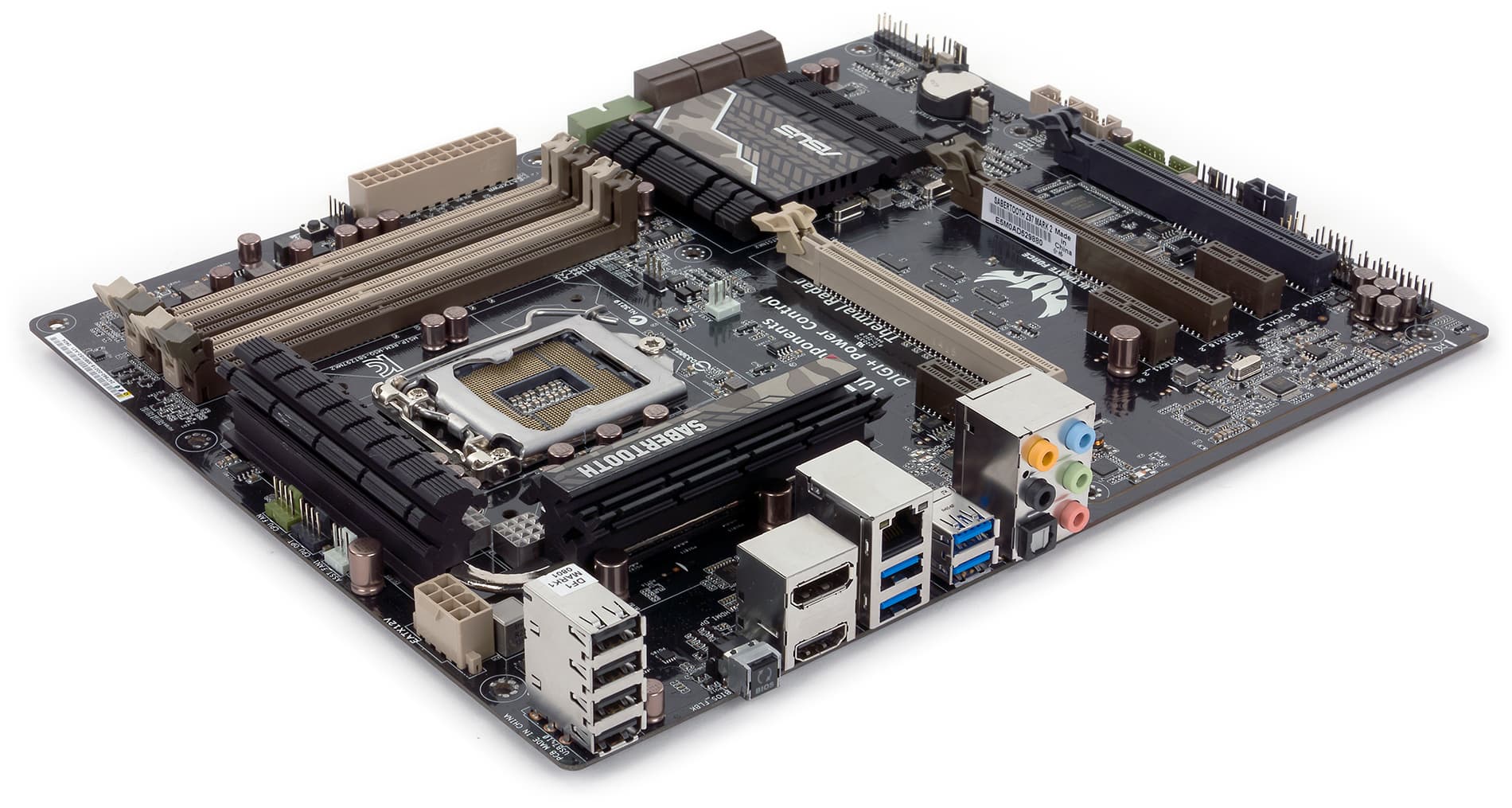

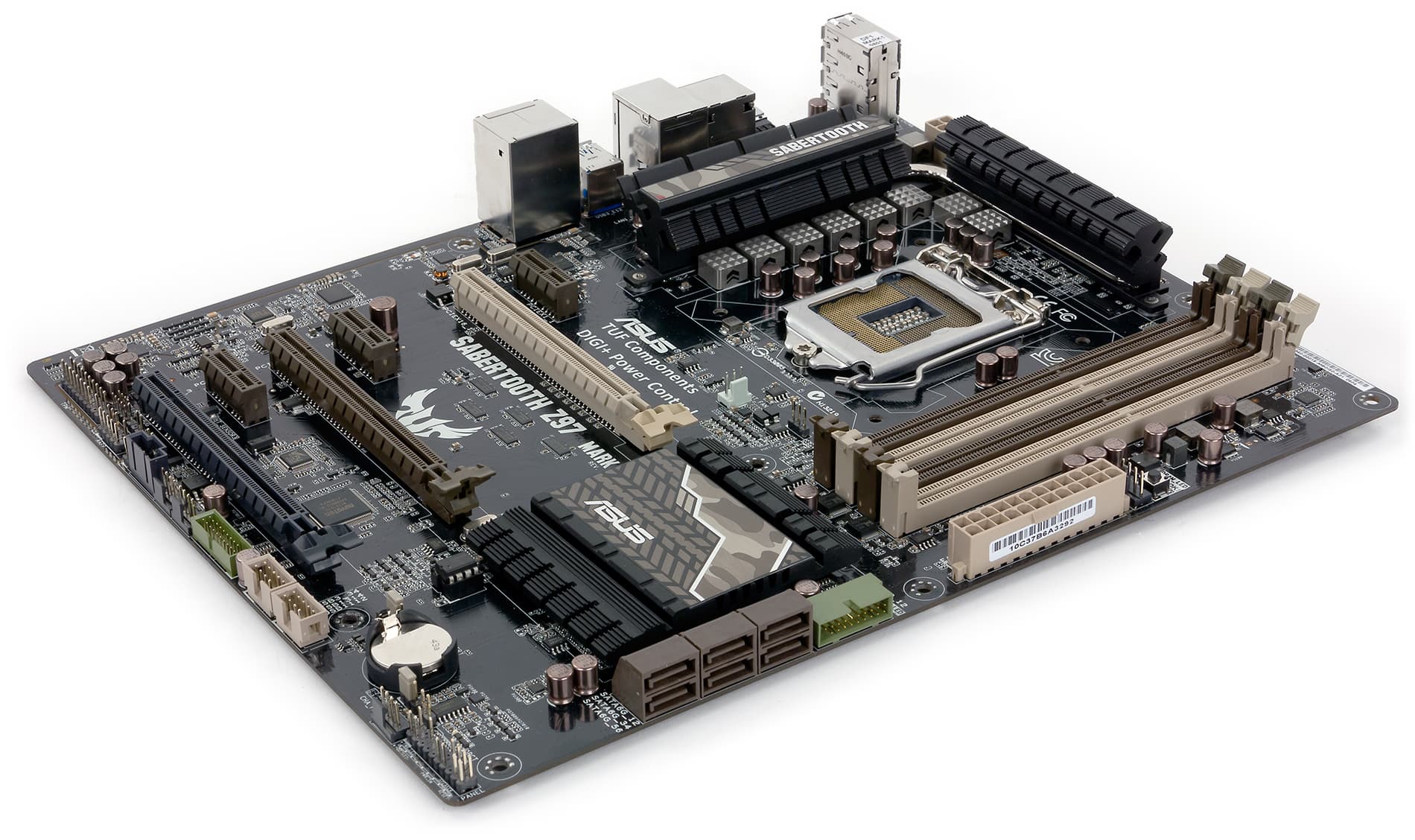

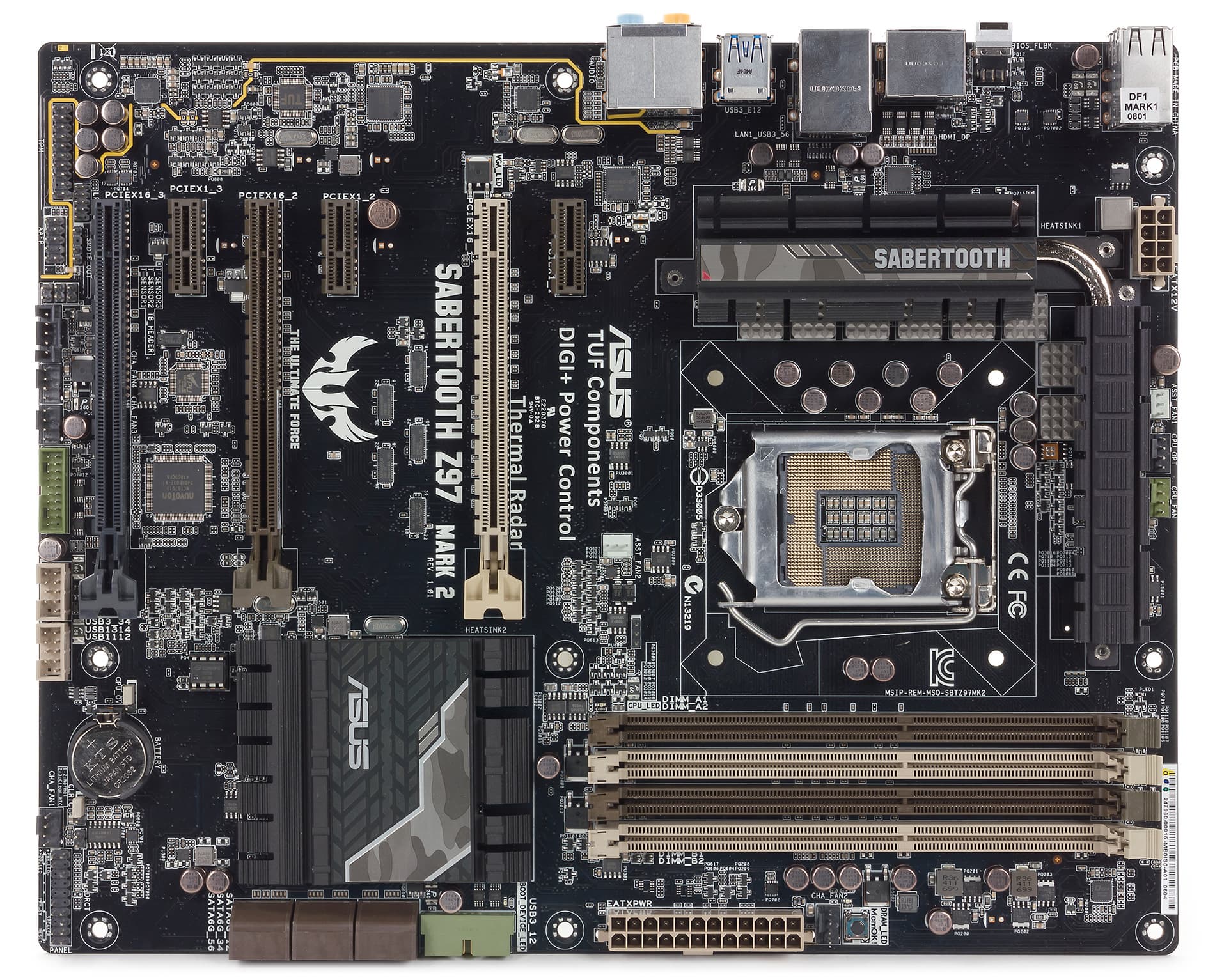

Плата Asus Sabertooth Z97 Mark II выполнена в форм-факторе ATX (305 × 244 мм), и для ее монтажа в корпус предусмотрены девять стандартных отверстий.

Чипсет и процессорный разъем

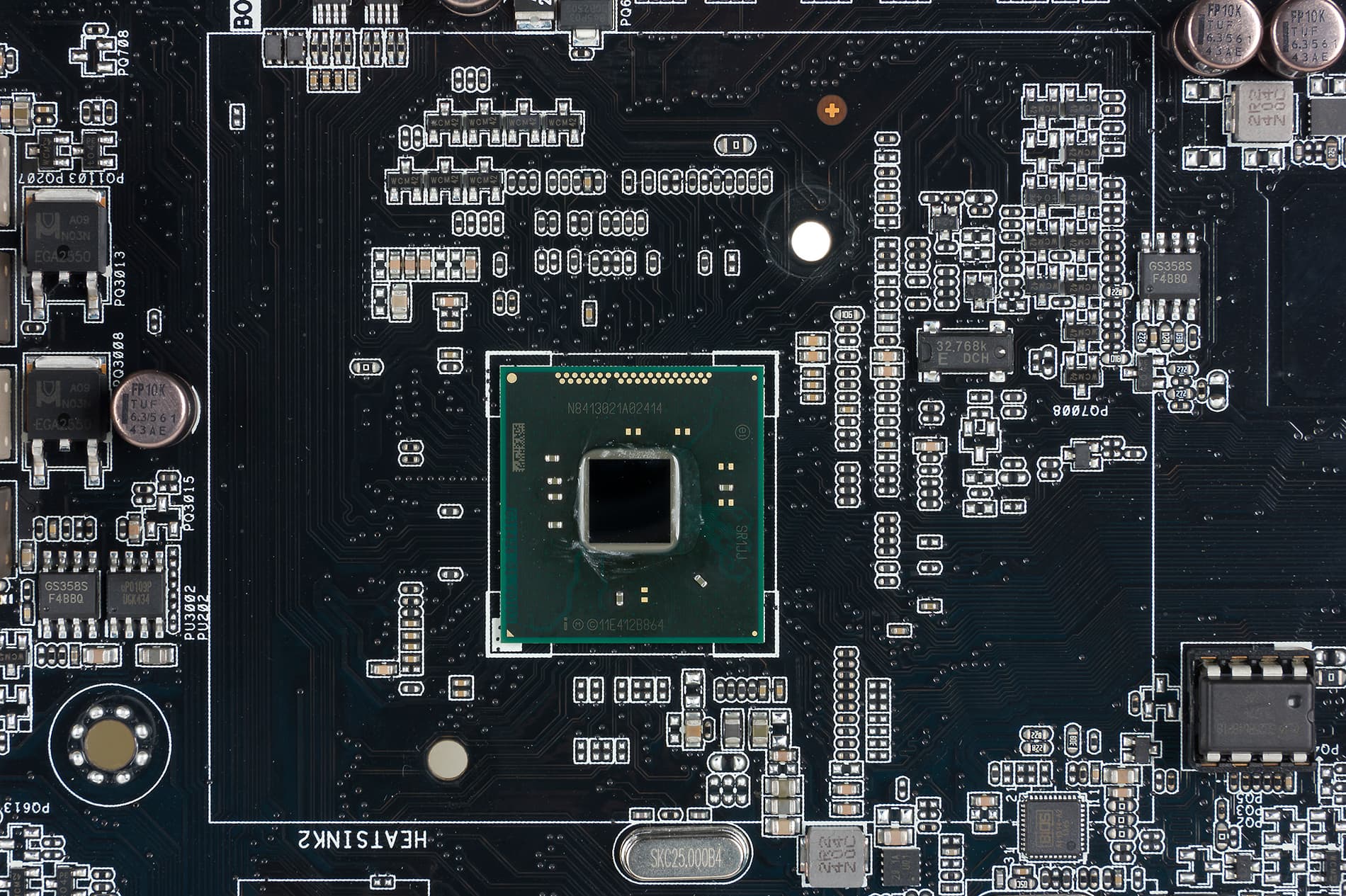

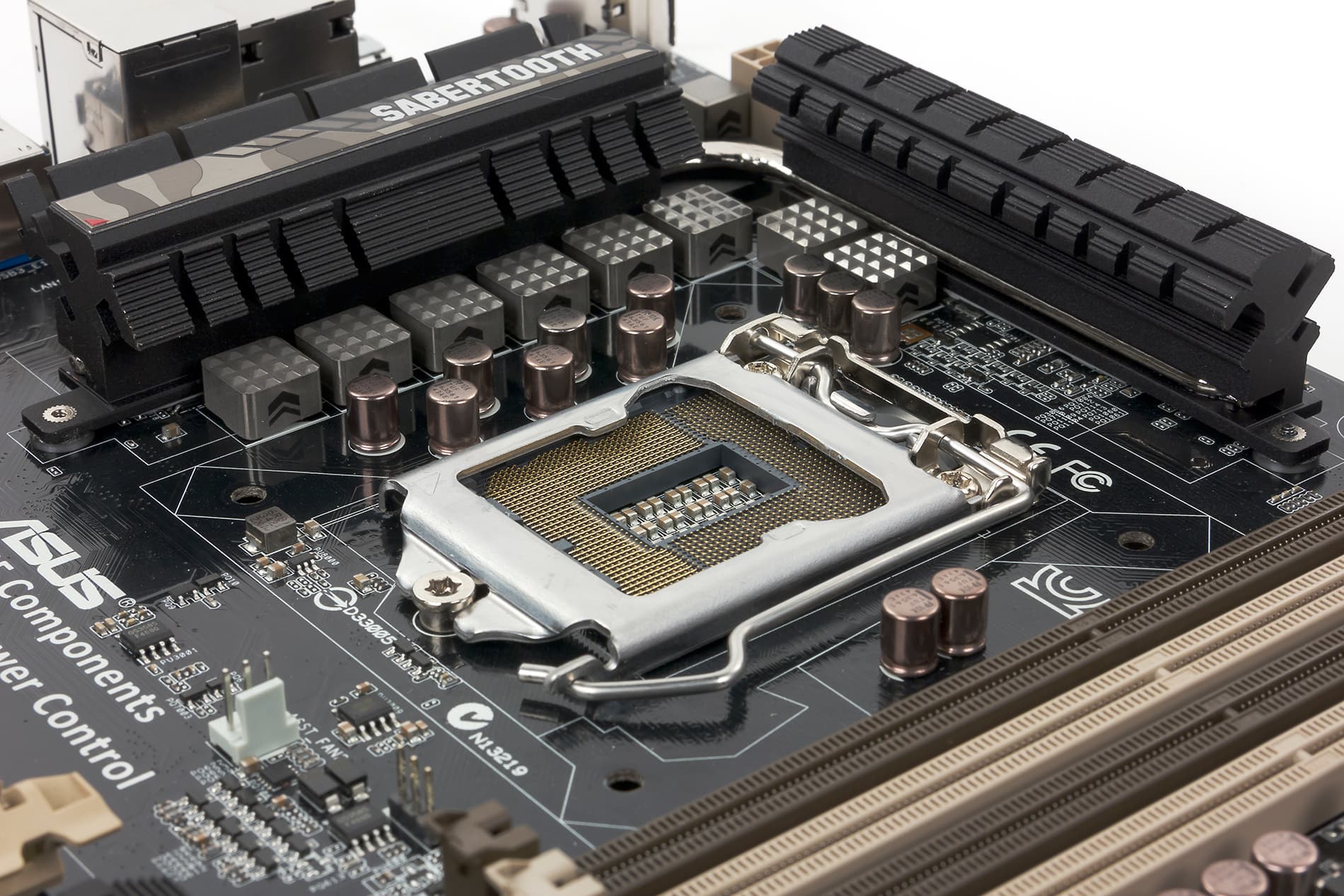

Плата Asus Sabertooth Z97 Mark II основана на новом топовом чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).


Память

Для установки модулей памяти на плате Asus Sabertooth Z97 Mark II предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти. Отметим также, что плата поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Sabertooth Z97 Mark II имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и три слота PCI Express 2.0 x1.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 портов PCI Express 3.0 процессора Haswell. Первый слот, ближайший к процессору, может работать в режимах x16 и x8, а второй слот – только в режиме x8. Для переключения режимов работы первого слота применяются мультиплексоры/демультиплексоры ASMedia ASM1480. Если задействуется только первый слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

При установке двух дискретных видеокарт на плате Asus Sabertooth Z97 Mark II поддерживаются технологии NVIDIA SLI и AMD CrossFire.

Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием четырех портов PCI Express 2.0 чипсета Intel Z97 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16). По умолчанию данный слот работает в режиме x2. Кроме того, он разделяем с двумя портами USB 3.0 на задней напели платы. То есть, если слот PCI Express 2.0 x4 работает в режиме x4, то два порта USB 3.0 будут недоступны. Ну а если слот PCI Express 2.0 x4 работает в режиме x2, то будут доступны и порты USB 3.0.

Три слота PCI Express 2.0 x1 реализованы с использованием трех портов PCI Express 2.0 чипсета Intel Z97. Вообще, в плане слотов расширения платы Asus Sabertooth Z97 Mark II и Mark I ничем не отличаются.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц). Ну и опять таки отметим, что в плане видеоразъемов платы Asus Sabertooth Z97 Mark II и Mark I ничем не отличаются.

SATA-порты

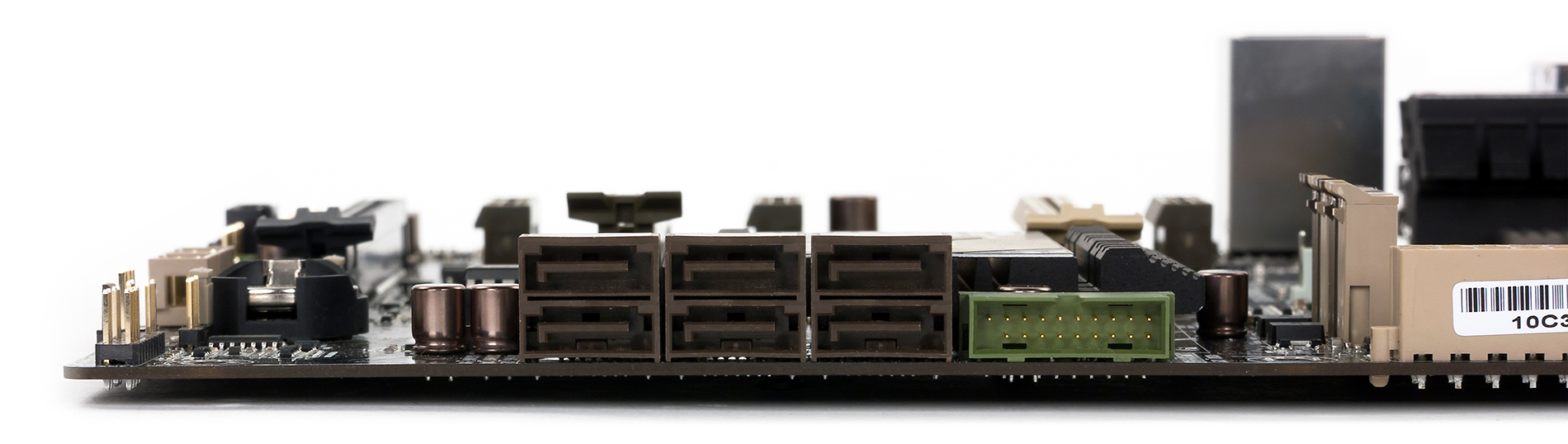

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет контроллера. Ну и естественно, что все шесть портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Собственно, никаких больше дополнительных SATA-контроллеров на плате не предусмотрено. Нет тут и разъема SATA Express, который присутствует на плате Asus Sabertooth Z97 Mark I. Вообще, нужно отметить, что разное количество портов SATA – это одно из главных различий между платами Asus Sabertooth Z97 Mark I и Mark II

USB-разъемы

Для подключения всевозможных периферийных устройств на плате Asus Sabertooth Z97 Mark II предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Причем четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы (два разъема для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Шесть портов USB 3.0 (два из которых выведены на заднюю панель платы) и восемь портов USB 2.0 реализованы на базе чипсета Intel Z97. Еще два порта USB 3.0 (они выведены на заднюю панель платы) реализованы на базе двухпортового USB-контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1. Отметим, что именно эти порты разделяемы со слотом PCI Express 2.0 x4.

В плане количества портов USB 3.0 и USB 2.0 платы Asus Sabertooth Z97 Mark I и Mark II опять-таки ничем не отличаются. Причем на плате Mark I два дополнительных порта USB 3.0 так же реализованы на базе USB-контроллера ASMedia ASM1042.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Sabertooth Z97 Mark II реализован гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет). Собственно, количество сетевых интерфейсов – это еще одно отличие между платами Asus Sabertooth Z97 Mark I и Mark II. На плате Mark I гигабитных сетевых интерфейсов два (еще один интерфейс реализован на базе сетевого контроллера Realtek RTL8111C-GR).

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и три слота PCI Express 2.0 x1 требуется в совокупности семь портов PCI Express 2.0. Еще один порт PCI Express 2.0 задействует сетевой контроллер. Кроме того, USB 3.0 контроллер ASMedia ASM1042 – это еще один порт PCI Express 2.0. В результате получаем, что всего требуется 9 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible IO).

Собственно, проблема нехватки одного порта PCI Express 2.0 на плате Asus Sabertooth Z97 Mark II решается достаточно просто. Напомним, что слот PCI Express 2.0 x4 и два порта USB 3.0 на базе контроллера ASMedia ASM1042 разделяемы. То есть, если слот PCI Express 2.0 x4 работает в режиме x4, то один слот PCI Express 2.0 x1 и два порта USB 3.0 будут недоступны. Ну а если слот PCI Express 2.0 x4 работает в режиме x2, то будут доступны и порты USB 3.0. Фактически, это означает, что для слота PCI Express 2.0 x4 и USB-контроллера ASMedia ASM1042 требуется в совокупности только четыре порта PCI Express 2.0. Еще три порта требуются для слотов PCI Express 2.0 x1, один порт – для сетевого контроллера. Казалось бы, получаем, что требуется всего 8 портов PCI Express 2.0, то есть, ровно столько, сколько и имеется в чипсете Intel Z97. Однако если с количеством портов PCI Express 2.0 все понятно, то вот с количеством высокоскоростных портов ввода/вывода пока еще не все ясно.

Напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible IO позволяет часть из них переконфигурировать. Причем 14 высокоскоростных портов ввода/вывода портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а еще два других – как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

Если посчитать количество высокоскоростных портов ввода/вывода на плате Asus Sabertooth Z97 Mark II, то, на первый взгляд, их получится 20. Это 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 8 портов PCI Express 2.0. То есть, на два порта больше, чем должно быть. Для того, что бы выполнить правило 18 высокоскоростных портов ввода/вывода, на плате Asus Sabertooth Z97 Mark II применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0, который позволяет снизить общее количество задействованных портов PCI Express 2.0 с восьми до шести. Этот коммутатор, используя на входе один порт PCI Express 2.0 чипсета, предоставляет на выходе еще четыре порта PCI Express 2.0. В результате получаем, что всего на плате именно 18 высокоскоростных портов: 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 6 портов PCI Express 2.0.

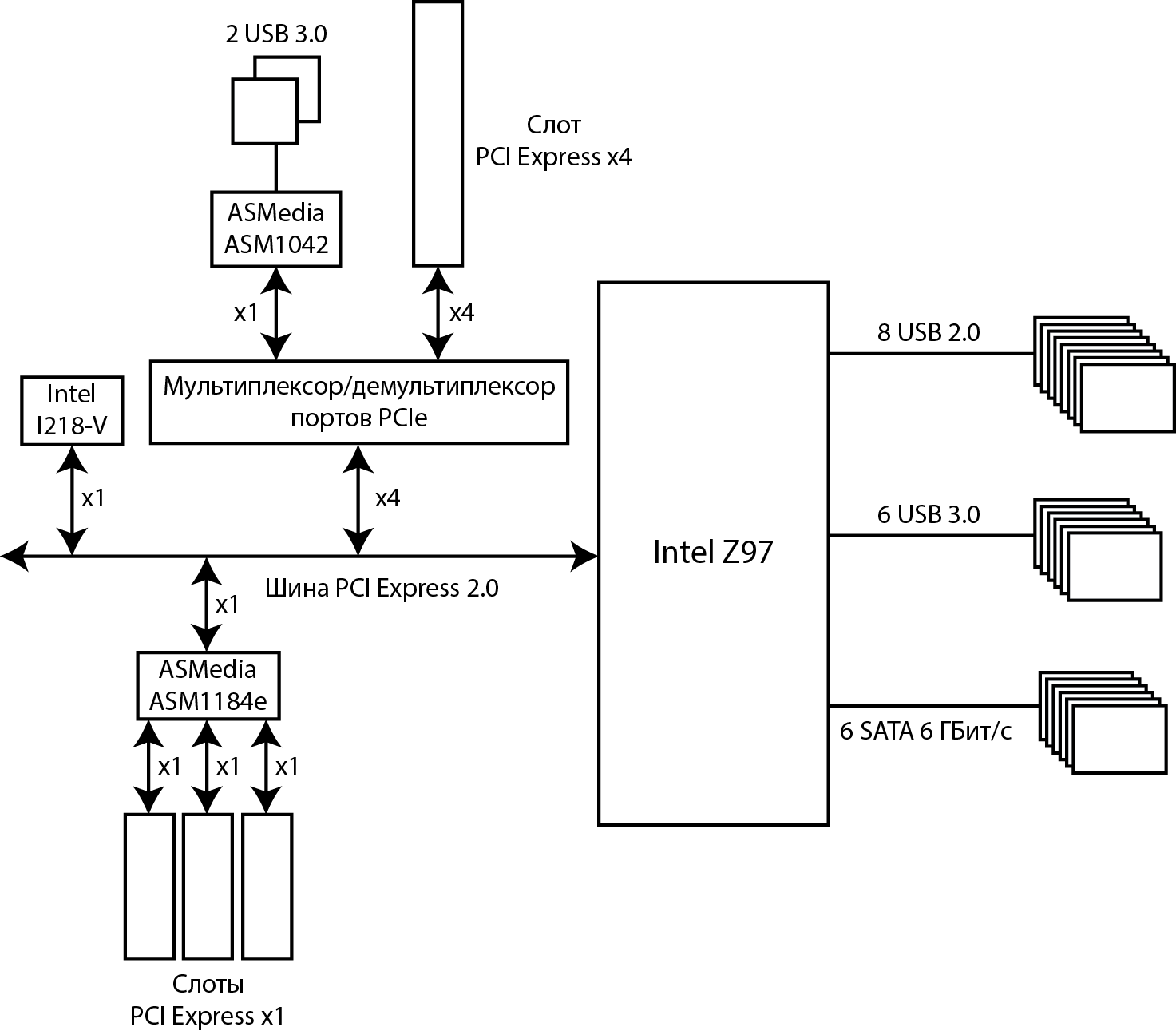

У нас нет точной схемы подключения слотов и контроллеров к чипсету (компания Asus не приводит такой информации в документации на плату), но логично было бы предположить схему подключения, когда к чипсетым портам PCI Express 2.0 напрямую подключен сетевой контроллер и коммутатор ASMedia ASM1184e. А еще четыре порта PCI Express 2.0 используются для подключения мультиплексоров/демультиплексоров портов PCI Express 2.0, к которым, в свою очередь, подключен уже слот PCI Express 2.0 x4 и USB 3.0 контроллер ASMedia ASM1042. Ну а три слота PCI Express 2.0 x1 уже подключены к коммутатору ASMedia ASM1184e.

Казалось бы, один порт PCI Express 2.0 в коммутаторе ASMedia ASM1184e остается свободным и на него можно было бы повесить контроллер ASMedia ASM1042. В этом случае два порта USB 3.0 от этого контроллера и слот PCI Express 2.0 x4 не нужно было бы делать разделяемыми. Соответственно, отпала бы необходимость в использовании мультиплексоров/демультиплексоров портов PCI Express 2.0 и вся схема бы стала проще. Это действительно так, но стоит напомнить, что плата Asus Sabertooth Z97 Mark II – это лишь упрощенный вариант платы Asus Sabertooth Z97 Mark I и менять разводку кардинальным образом просто нерентабельно. Видимо, именно поэтому на плате Asus Sabertooth Z97 Mark II применяется не самый оптимальный способ подключения контроллеров и слотов к чипсету Intel Z97.

Сравнение с платой Asus Sabertooth Z97 Mark I

Как уже неоднократно отмечалось, плата Asus Sabertooth Z97 Mark II является упрощенным вариантом платы Asus Sabertooth Z97 Mark I. Это упрощение заключается в том, что плата Mark II лишена защитного кожуха Thermal Armor, на ней имеется только один гигабитный сетевой контроллер, меньше SATA-портов (нет дополнительного SATA-контроллера ASMedia ASM1061) и нет разъема SATA Express. Ну а во всем остальном эти платы совпадают. Сравнительные характеристики обеих плат представлены в таблице.

Плата Sabertooth Z97 Mark I Sabertooth Z97 Mark II
Наличие защитного кожуха Thermal Armor есть нет
Поддерживаемые процессоры Haswell, Haswell Refresh, Broadwell
Процессорный разъем LGA1150
Чипсет Intel Z97
Память 4 × DDR3 (до 32 ГБ)
Аудиоподсистема Realtek ALC1150
Сетевой контроллер Intel i218-V
Realtek RTL8111C-GR
Intel i218-V
Слоты расширения 2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 2.0 x1
SATA-разъемы 4 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
6 × SATA 6 Гбит/с (чипсет)
USB разъемы 8 × USB 3.0
8 × USB 2.0
Разъемы на задней панели 1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
2 × RJ-45
5 × аудиоразъемов типа миниджек
1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
1 × RJ-45
5 × аудиоразъемов типа миниджек
Внутренние разъемы 24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения 3-контактного вентилятора
1 × разъем для подключения 40-миллиметрового вентилятора для кожуха Thermal Armor
1 × разъем для подключения 35-миллиметрового вентилятора для кожуха Thermal Armor
3 × разъема для подключения термодатчиков
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
24-контактный ATX-разъем питания
8-контактный ATX 12 В разъем питания
6 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения 3-контактных вентиляторов
3 × разъема для подключения термодатчиков
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор ATX (305×244 мм)

Дополнительные особенности

В плане дополнительных особенностей платы Asus Sabertooth Z97 Mark I и Mark II не отличаются. На заднюю панель платы выведена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.

Также имеется и традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Отдельных кнопок включения, перезагрузки и ClearCMOS на плате не предусмотрено. Отсутствуют и индикатор POST-кодов. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

Имеется джампер CLRTC, который предназначен для сброса настроек UEFI BIOS (ClearCMOS), а также джампер CPU Over Voltage, который позволяет увеличить диапазон изменения напряжения на процессоре в более широком диапазоне для разгона процессора.

Система питания

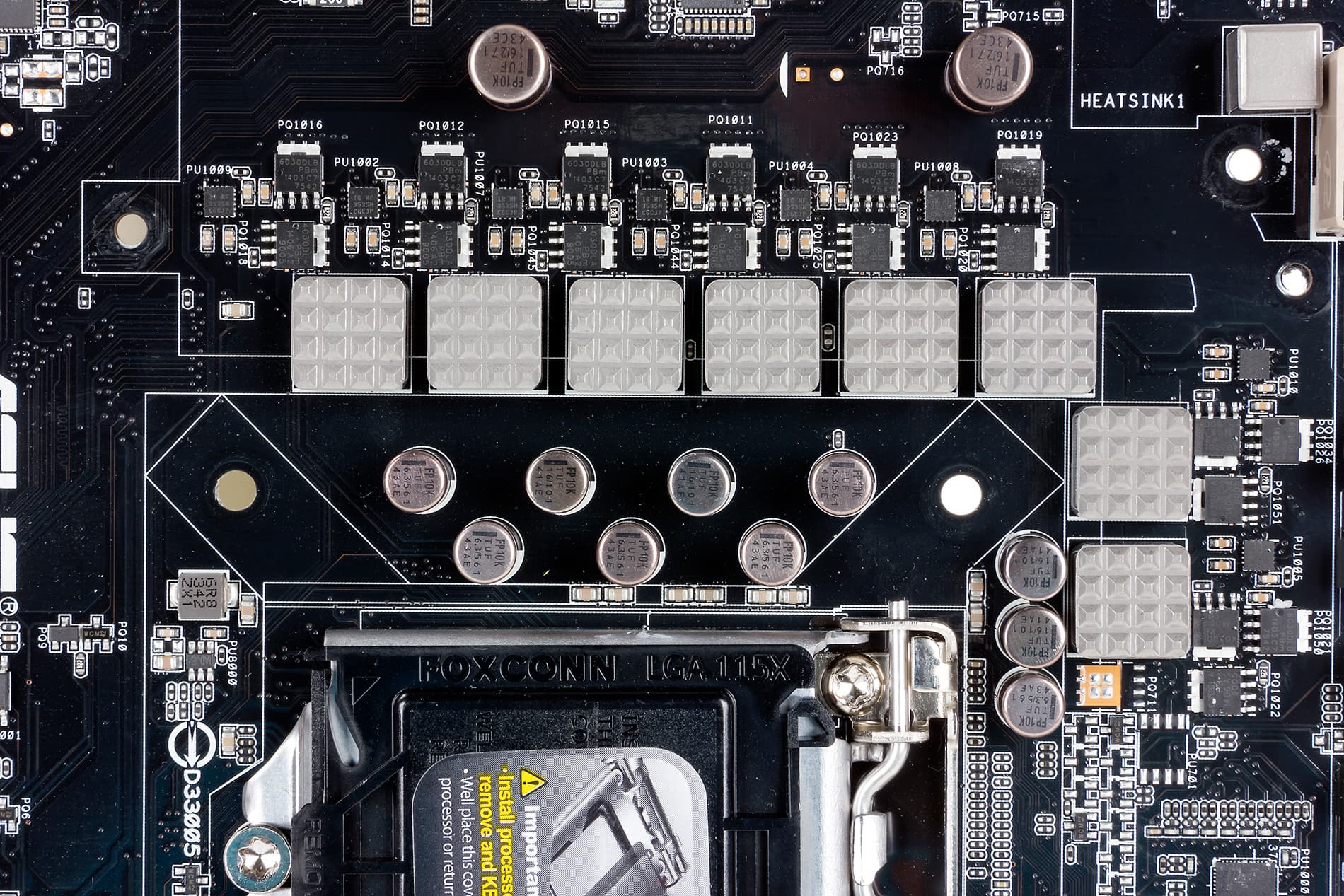

Система питания плат Asus Sabertooth Z97 Mark I и Mark II полностью идентична. Для подключения блока питания предназначены 24-контактный и 8-контактный разъемы. Ну а регулятор напряжения питания процессора является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS1257.

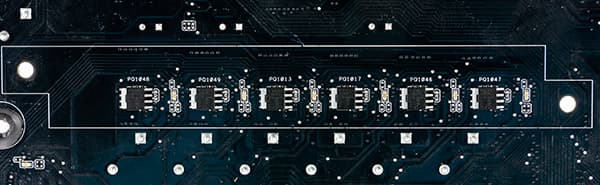

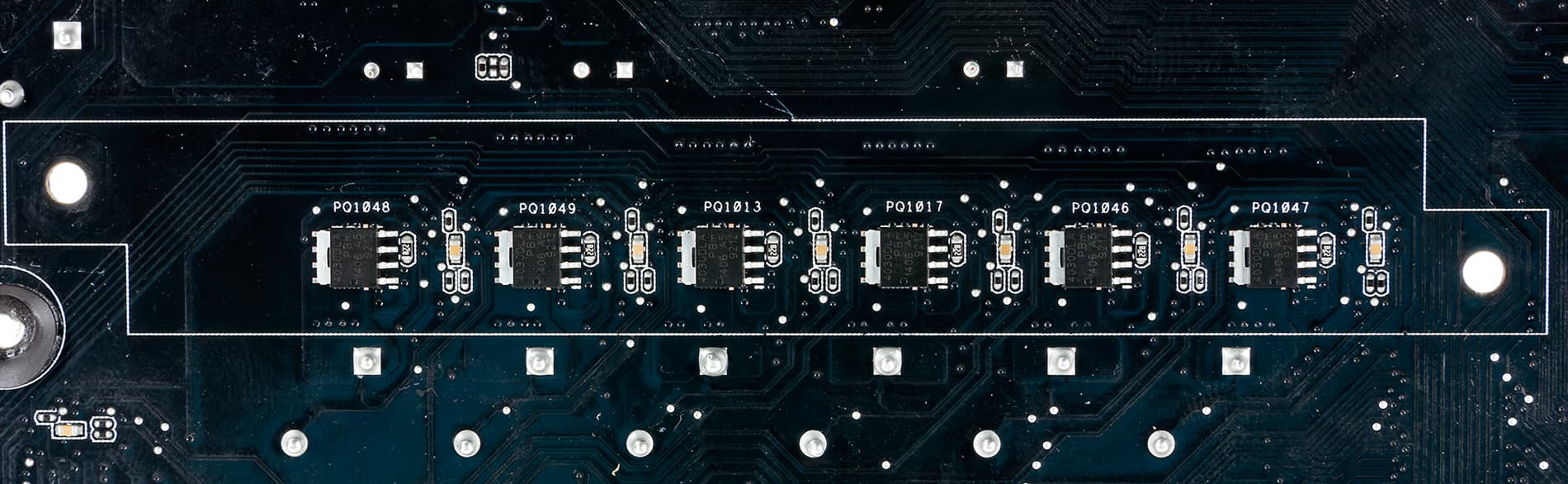

Сами каналы питания построены с применением MOSFET-драйверов IR3535 дискретных MOSFET-транзисторов. Часть MOSFET-транзисторов расположена на обратной стороне платы и контактирует с использованием термопрокладки с металлической теплосъемной пластиной.


Система охлаждения

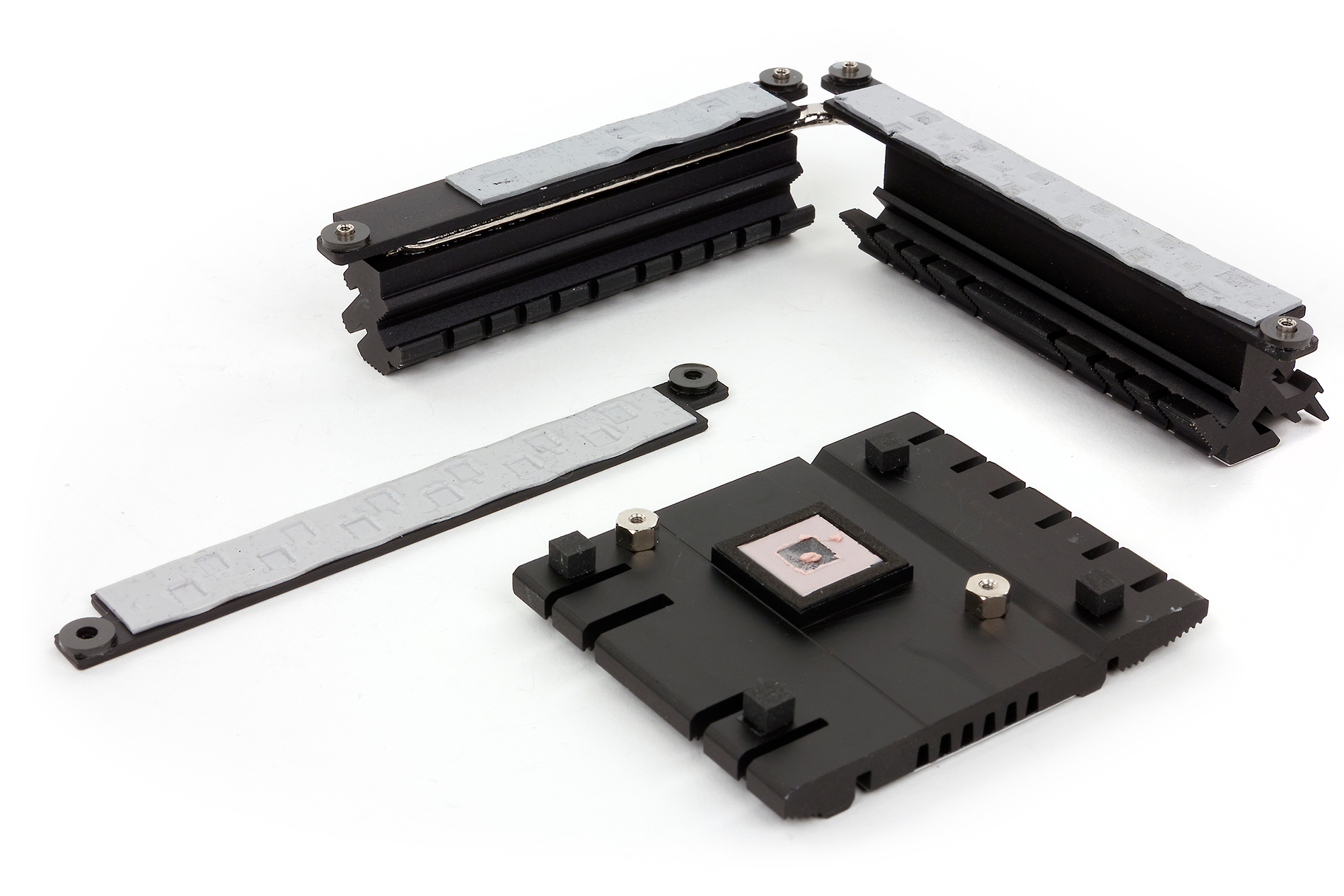

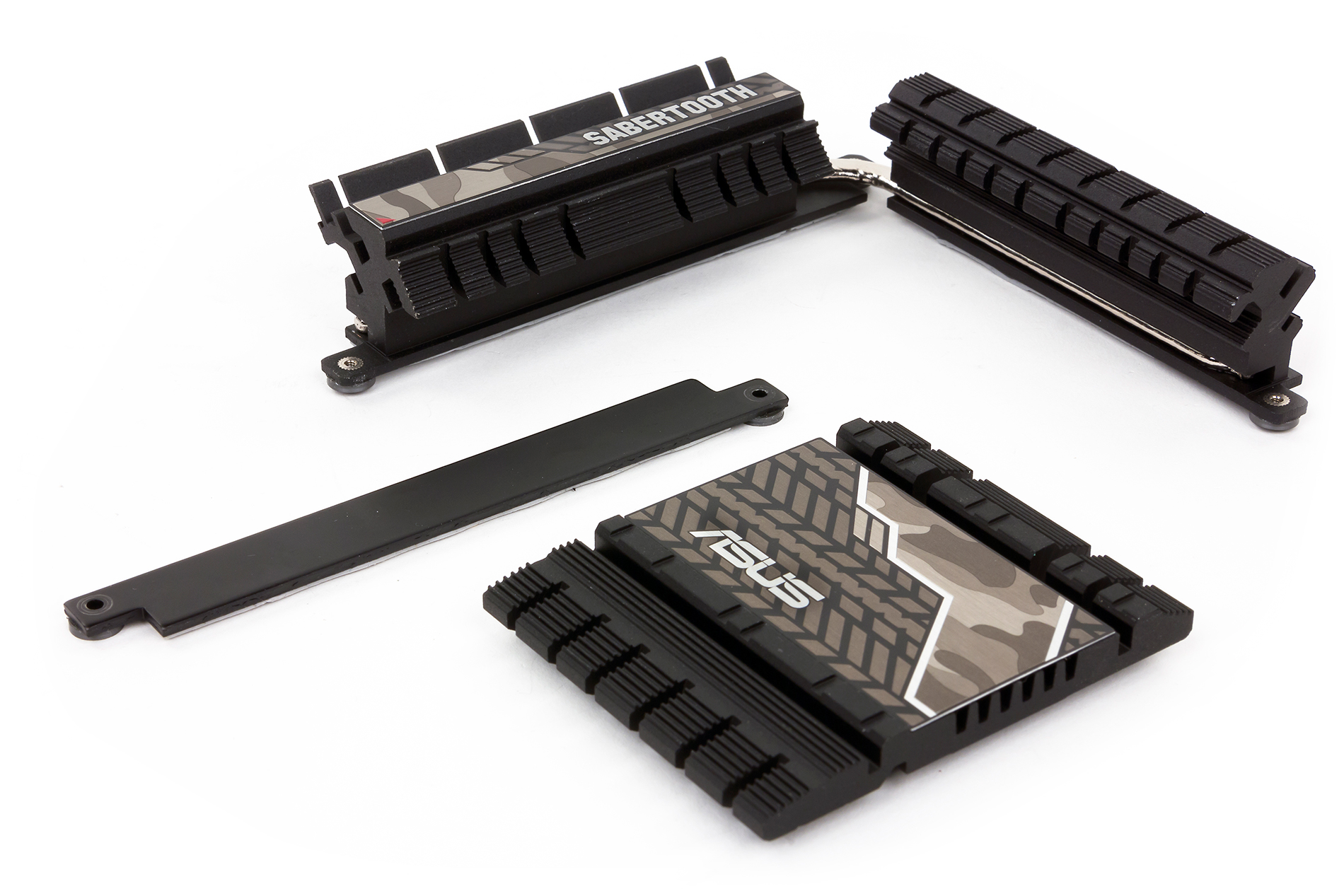

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется два радиатора, связанных тепловой трубкой. Также имеется радиатор, установленный на чипсете.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) разъема для подключения вентиляторов кулера процессора, а также четыре четырехконтактных и два трехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Добавим, что на плате имеется три разъема для подключения термодатчиков (сам термодатчики в комплект не входят). Кроме того, скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите.

Аудиоподсистема

Аудиоподсистема материнской платы Asus Sabertooth Z97 Mark II включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150. Ну а на задней панели платы предусмотрено пять аудиоразъемов типа mini Jack (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Sabertooth Z97 Mark II получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−93,7
Очень хорошо
Динамический диапазон, дБ (А)
93,8
Очень хорошо
Гармонические искажения, %
0,0099
Очень хорошо
Гармонические искажения + шум, дБ (A)
−77,4
Посредственно
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−88,1
Отлично
Интермодуляции на 10 кГц, %
0,0099
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS, программное обеспечение и разгонные возможности

На плате Asus Sabertooth Z97 Mark II используется точно такой же UEFI BIOS и набор фирменных утилит, что и на плате Asus Sabertooth Z97 Mark I, которую мы уже рассматривали. А потому сразу же перейдем к результатам разгона процессора, которого нам удалось достичь на плате Asus Sabertooth Z97 Mark II.

Собственно, результаты по разгону процессора Intel Core i7-4770K (именно этот процессор мы традиционно используем на всех платах для проверки их разгонных возможностей) мы получили точно такие же, как и на плате Asus Sabertooth Z97 Mark I, что, собственно, и следовало ожидать. Этот процессор разгоняется до частоты 4,8 ГГц (для всех ядер устанавливался коэффициент умножения x48; частота BCLK 100 МГц), однако в режиме его экстремальной загрузки будет наблюдаться режим троттлинга. В частности, при загрузки процессора стресс-тестом Stress CPU (утилита AIDA64) температура ядер процессора составляет порядка 75 °C, а энергопотребление процессора – порядка 83 Вт. А вот при загрузке процессора тестом Stress FPU, который в большей степени разогревает ядра процессора, температура ядер процессора достигает уже 100 °C, энергопотребление – 140 Вт и наблюдается троттлинг (частота ядер процессора снижается до 4 ГГц).

Отметим, что для нашего экземпляра Intel Core i7-4770K – это типичный результат и еще раз подчеркнем, что на плате Asus Sabertooth Z97 Mark I были получены аналогичные результаты.

Выводы

Итак, давайте подведем итог. Плата Asus Sabertooth Z97 Mark II позиционируется как плата повышенной надежности для экстремальных режимов использования (серия TUF). Она стоит дешевле платы Asus Sabertooth Z97 Mark I, но в ней используются такие же комплектующие, да и функциональные возможности этих плат не сильно отличаются.

Mark II имеет отличные возможности для разгона и вполне может использоваться для создания игровых ПК. Прекрасная система охлаждения и возможность настройки скорости вращения всех подключенных вентиляторов позволяет создавать на базе этой платы не только производительные, но и очень тихие ПК.

И если плата Asus Sabertooth Z97 Mark I не ориентирована на массовый рынок в силу своей стоимости и функциональности, которая востребована далеко не всеми пользователями, то Asus Sabertooth Z97 Mark II уже более массовая. Хотя, конечно, ее целесообразно использовать только для высокопроизводительных домашних систем с разблокированными процессорами K-серии.


Средняя цена по данным price.ru
$276(9)
Средняя цена по данным Яндекс.Маркет
T-10816321
Предложения Asus Sabertooth Z97 Mark II по данным Яндекс.Маркет
L-10816321-10

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
