Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата Asus Sabertooth Z97 Mark II (HDA-кодек Realtek ALC1150)
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,3 дБ /−0,3 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−93,7
Очень хорошо
Динамический диапазон, дБ (А)
93,8
Очень хорошо
Гармонические искажения, %
0,0094
Очень хорошо
Гармонические искажения + шум, дБ(A)
−77,4
Посредственно
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−88,1
Отлично
Интермодуляции на 10 кГц, %
0,0099
Очень хорошо
Общая оценка

Очень хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,84, +0,01
−0,78, +0,07
От 40 Гц до 15 кГц, дБ
−0,07, +0,01
+0,07, +0,07

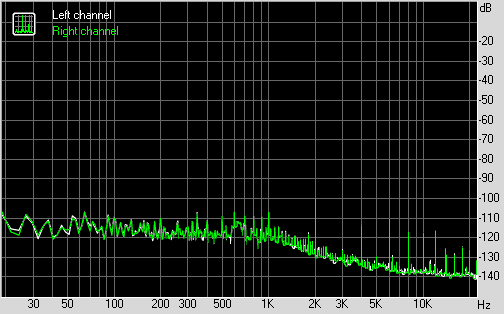

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−92,5
−92,5
Мощность RMS, дБ (A)
−93,7
−93,8
Пиковый уровень, дБ
−73,7
−74,7
Смещение DC, %
−0,0
+0,0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+92,5
+92,5
Динамический диапазон, дБ (А)
+93,8
+93,9
Смещение DC, %
−0,00
+0,00

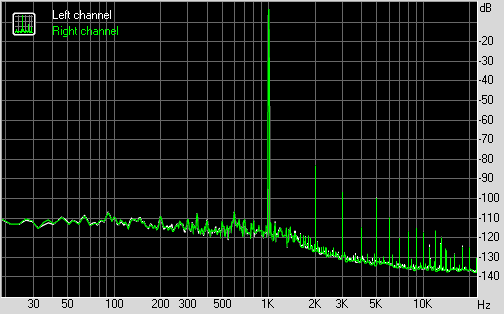

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0100
+0,0098
Гармонические искажения + шум , %
+0,0111
+0,0108
Гармонические искажения + шум (A-взвеш.), %
+0,0136
+0,0133

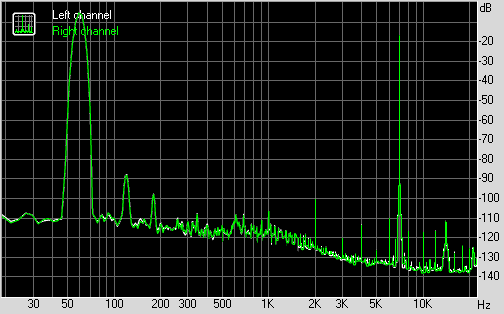

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0114
+0,0111
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0080
+0,0077

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−86
−83
Проникновение на 1000 Гц, дБ
−87
−87
Проникновение на 10000 Гц, дБ
−81
−81

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0124
0,0121
Интермодуляционные искажения + шум на 10000 Гц, %
0,0088
0,0088
Интермодуляционные искажения + шум на 15000 Гц, %
0,0088
0,0086

Дополнительно
