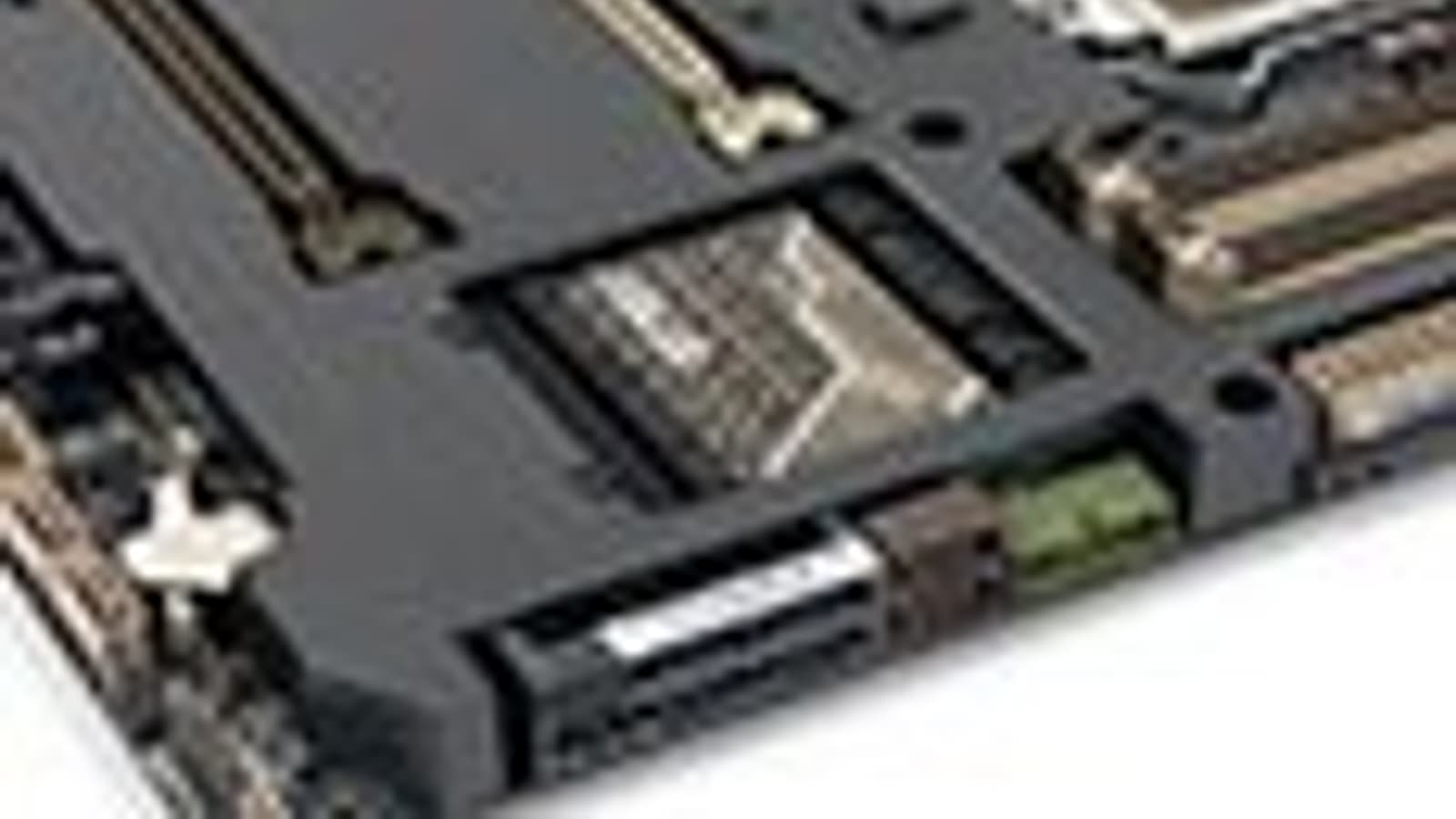

Asus Sabertooth Z97 Mark I

Топовая плата серии TUF

Мы уже рассказывали о новых материнских платах компании Asus на чипсете Intel Z97: Asus Z97-A, Asus Z97-Deluxe и об игровой плате серии Maximus VII — Asus Maximus VII Ranger. В этой статье мы рассмотрим новую топовую плату серии TUF — Asus Sabertooth Z97 Mark I, которая позиционируется как плата для создания надежных высокопроизводительных систем и пришла на смену плате Asus Sabertooth Z87.

Напомним, что серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. Платы этой серии имеют пятилетнюю гарантию и обладают рядом функциональных особенностей, повышающих их надежность.

Комплектация и упаковка

Комплектация платы Asus Sabertooth Z97 Mark I вполне типична для серии Asus TUF. Она поставляется в коробке в стиле милитари. Кроме самой платы в комплект входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, а два кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы, заглушки для всех слотов и разъемов, один 35-миллиметровый и один 40-миллиметровый вентилятор для кожуха Thermal Armor, пылевые фильтры и три термодатчика. Имеется сертификат надежности с золотым тиснением, удостоверяющий, что компоненты платы (конденсаторы, дроссели и MOSFET-транзисторы) соответствуют военным стандартам надежности.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth Z97 Mark I приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh, Broadwell
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i217V
Realtek RTL8111C-GR
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 2.0 x1
SATA-разъемы
4 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB разъемы
8 × USB 3.0
8 × USB 2.0

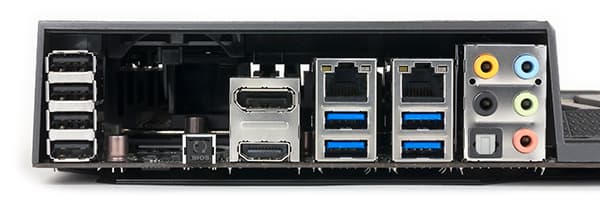

Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × S/PDIF (оптический, выход)
4 × USB 3.0
4 × USB 2.0
2 × RJ-45
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения 3-контактного вентилятора
1 × разъем для подключения 40-миллиметрового вентилятора для кожуха Thermal Armor
1 × разъем для подключения 35-миллиметрового вентилятора для кожуха Thermal Armor
3 × разъема для подключения термодатчиков
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор и кожух Thermal Armor

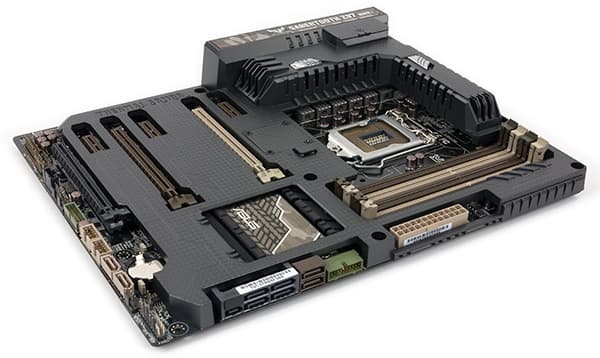

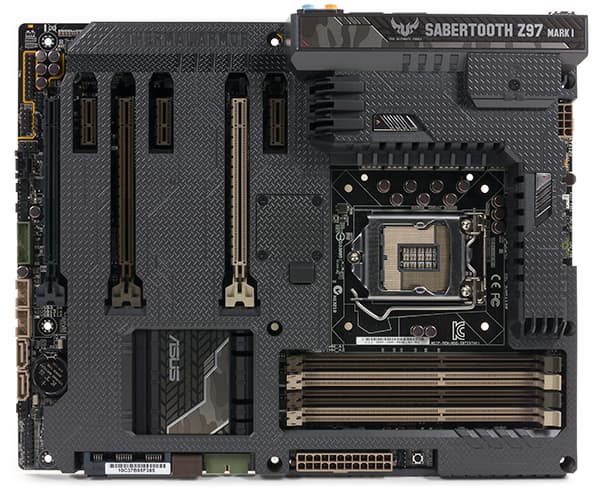

Плата Asus Sabertooth Z97 Mark I выполнена в форм-факторе ATX (305 × 244 мм).

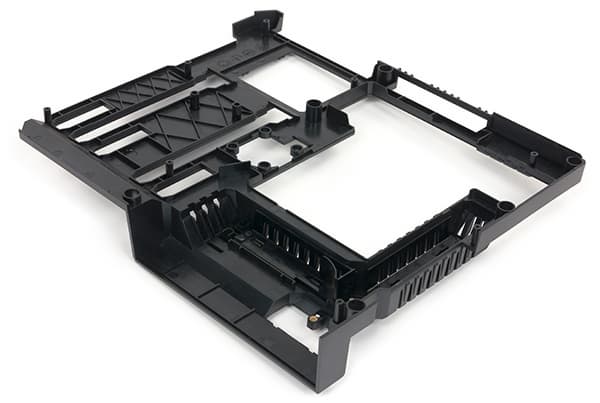

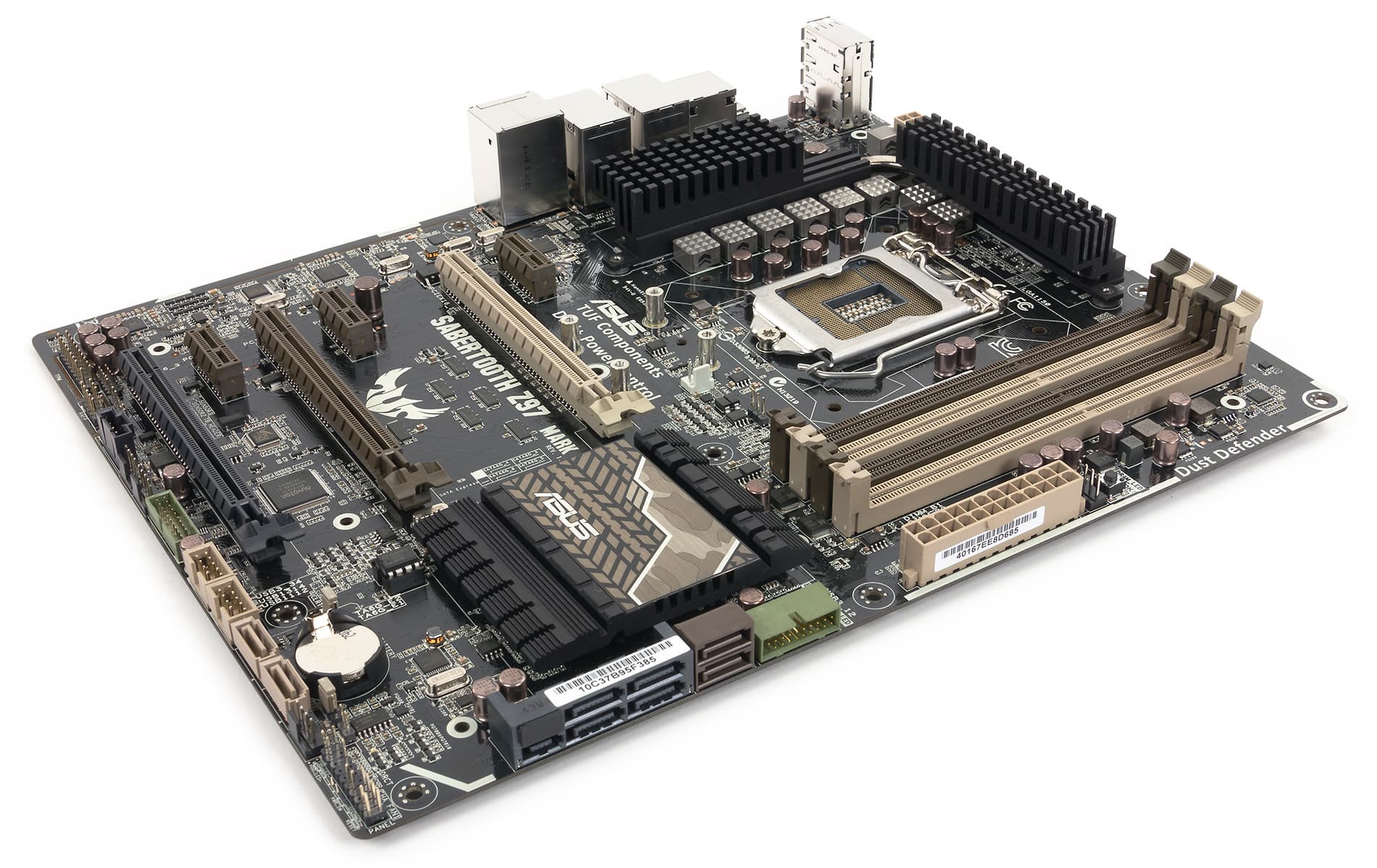

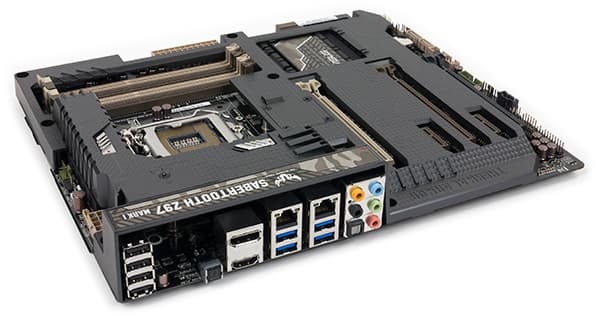

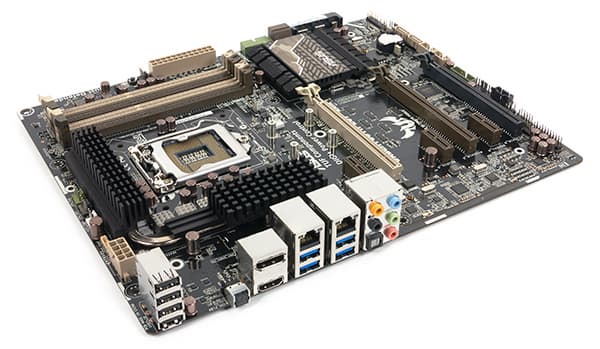

Отличительной особенностью плат серии Asus Sabertooth является наличие защитного кожуха Thermal Armor, который, по замыслу производителя, должен препятствовать проникновению пыли и оптимизировать охлаждение платы. В новой модели защитный кожух Thermal Armor практически точно такой же (за исключением косметических изменений), как и на плате Asus Sabertooth Z87. С лицевой стороны платы кожух сделан из пластика, а с обратной стороны устанавливается металлическая пластина TUF Fortifier, которая препятствует изгибу текстолита и дополнительно рассевает тепло.

В верхней части кожуха Thermal Armor, рядом с процессорным разъемом, имеются заслонки, которые можно открывать или закрывать. В зависимости от конфигурации кулера процессора, при открытых заслонках его можно использовать для охлаждения радиаторов MOSFET-транзисторов. Если же кулер процессора не позволяет этого сделать, то закрытые заслонки позволяют оптимизировать потоки воздуха при установленном в кожух вентиляторе на задней панели. В защитный кожух можно установить один 40-миллиметровый и один 35-миллиметровый вентиляторы. 40-миллиметровый вентилятор устанавливается в вертикальном положении на задней панели платы, а второй в горизонтальном положении крепится к кожуху рядом с процессорным разъемом (на плате Asus Sabertooth Z87 использовались два 35-миллиметровых вентилятора).

Как и прежде, на все порты, слоты и разъемы предусмотрены заглушки Dust Defenders.

Чипсет и процессорный разъем

Плата Asus Sabertooth Z97 Mark I основана на новом топовом чипсете Intel Z97 и поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell), обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) и будет поддерживать процессоры Intel Core пятого поколения (кодовое наименование Broadwell).

Память

Для установки модулей памяти на плате Asus Sabertooth Z97 Mark I предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам, помечены разным цветом, что удобно при сборке системы. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется три слота с форм-фактором PCI Express x16 и три слота PCI Express x1.

2 слота с форм-фактором PCI Express x16 выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell: первый, ближайший к процессору, может работать в режимах x16 и x8, а второй — только в режиме x8. Для переключения режимов работы первого слота применяются мультиплексоры/демультиплексоры ASMedia ASM1480. Если задействуется только первый слот, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8. При установке двух дискретных видеокарт на плате Asus Sabertooth Z97 Mark I поддерживаются технологии Nvidia SLI и AMD CrossFire.

Третий слот с форм-фактором PCI Express x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0 чипсета Intel Z97 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express x16). Отметим, что данный слот совместим и с устройствами, имеющими интерфейс PCI Express 2.0 x1 и по умолчанию работает в режиме x1.

Три слота PCI Express 2.0 x1 реализованы с использованием трех линий PCI Express 2.0 чипсета Intel Z97.

Слот PCI Express 2.0 x4 разделяем с одним из слотов PCI Express 2.0 x1 и двумя портами USB 3.0. То есть если слот PCI Express 2.0 x4 работает в режиме x4, то один слот PCI Express 2.0 x1 и два порта USB 3.0 будут недоступны, а если он работает в режиме x1 (как сконфигурировано по умолчанию), то будут доступны все слоты PCI Express 2.0 x1 и порты USB 3.0. Почему это так — мы расскажем далее.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется по одному порту HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц) и DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц).

SATA-порты и разъем SATA Express

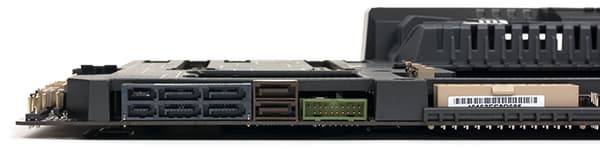

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Это шесть отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Четыре отдельных порта SATA 6 Гбит/с реализованы на базе интегрированного в чипсет контроллера, еще два порта SATA 6 Гбит/с, входящие в состав разъема SATA Express, также реализованы на базе интегрированного в чипсет контроллера (естественно, эти два порта могут использоваться не только в составе разъема SATA Express, но и сами по себе). Все шесть портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два отдельных порта SATA 6 Гбит/с (разъемы этих портов промаркированы бежевым цветом) реализованы на базе дополнительного двухпортового контроллера ASMedia ASM1061.

Отметим, что в разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и две линии PСI Express 2.0.

Стоит обратить внимание, что на плате Asus Sabertooth Z97 Mark I имеется два разъема SATA Express (верхний и нижний). Однако один разъем (верхний) — это фикция; в нем доступны лишь два порта SATA 6 Гбит/с, а разъем PСI Express 2.0 закрыт заглушкой.

Также отметим, что порты SATA 6 Гбит/с, реализованные на базе контроллера ASMedia ASM1061, совместимы только с винчестерами и флэш-накопителями и не позволяют подключать ATAPI-устройства.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Четыре порта USB 2.0 и четыре порта USB 3.0 выведены на заднюю панель платы, а для подключения оставшихся на плате имеются соответствующие разъемы (два разъема для подключения портов USB 3.0 и два разъема для подключения портов USB 2.0).

Шесть портов USB 3.0 (два из которых выведены на заднюю панель платы) и восемь портов USB 2.0 реализованы на базе чипсета Intel Z97. Еще два порта USB 3.0 (они выведены на заднюю панель платы) реализованы на базе двухпортового USB-контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1. Именно эти порты разделяемы со слотом PCI Express 2.0 x4.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализовано два гигабитных интерфейса. Один интерфейс выполнен на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Realtek 8111GR.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и три слота PCI Express 2.0 x1 требуется в совокупности семь линий PCI Express 2.0. Еще два порта PCI Express 2.0 задействуют два сетевых контроллера. Кроме того, контроллер USB 3.0 ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 — это еще два порта PCI Express 2.0. Далее, под разъем SATA Express требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 13 портов PCI Express 2.0 x1. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми с учетом технологии Flexible IO).

Далее напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0). Из 18 высокоскоростных портов ввода/вывода 14 портов строго фиксировано: четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а два других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате Asus Sabertooth Z97 Mark I.

Начнем с явного дефицита портов PCI Express 2.0. Прежде всего, для увеличения числа портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0. То есть используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе четыре порта PCI Express 2.0.

Далее, как уже отмечалось, слот PCI Express 2.0 x4, два порта USB 3.0 на базе контроллера ASMedia ASM1042 и один слот PCI Express 2.0 x1 разделяемы. То есть если слот PCI Express 2.0 x4 работает в режиме x4, то один слот PCI Express 2.0 x1 и два порта USB 3.0 будут недоступны, а если слот PCI Express 2.0 x4 работает в режиме x1, то будут доступны все слоты PCI Express 2.0 x1 и порты USB 3.0. Фактически, это означает, что для слота PCI Express 2.0 x4, одного слота PCI Express 2.0 x1 и USB-контроллера ASMedia ASM1042 требуется в совокупности лишь четыре порта PCI Express 2.0.

В итоге получим, что на слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1 и USB-контроллер ASMedia ASM1042 требуется четыре порта PCI Express 2.0. Еще два порта требуются для слотов PCI Express 2.0 x1, два порта — для сетевых контроллеров, один порт — для SATA-контроллера и еще два порта — для разъема SATA Express. Получаем, что всего нужно 11 портов PCI Express 2.0 x4, и в наличии имеется как раз 11 портов (семь от чипсета и четыре от коммутатора), причем задействованы все восемь портов PCI Express 2.0 чипсета Intel Z97.

Предполагаемая схема подключения контроллеров к чипсету показана на рисунке. Еще раз подчеркнем, что это лишь предполагаемая схема, и в реальности все может быть немного иначе. К примеру, к коммутатору ASMedia ASM1184e могут быть подключены не сетевые контроллеры, а слоты PCI Express 2.0 x1. То есть варианты возможны, однако сути это не меняет.

Итак, с распределением портов PCI Express 2.0 все понятно. Однако для нас осталось загадкой, как именно работает на данной плате правило восемнадцати высокоскоростных портов ввода/вывода. Действительно, в чипсете задействуется восемь портов PCI Express 2.0, шесть портов USB 3.0 и шесть портов SATA 6 Гбит/с. То есть всего получаем двадцать высокоскоростных портов ввода/вывода, а должно быть только восемнадцать. Одним словом, работать одновременно всё просто не может, еще что-то должно с чем-то разделяться. К примеру, если используется слот SATA Express, реализованный на базе чипсетных портов SATA, то количество доступных портов USB 3.0 от чипсета должно стать меньше. Однако это лишь предположение, и в документации на плату по этому поводу нет никакой информации.

Дополнительные особенности

Конечно же, главная особенность этой платы заключается в наличии защитного кожуха Thermal Armor, о котором мы уже писали. Насколько этот «бронежилет» справляется со своей задачей — это вопрос отдельный.

Среди других особенностей Asus Sabertooth Z97 Mark I стоит отметить наличие кнопки USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.

Также имеется и традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

А вот отдельных кнопок включения, перезагрузки и ClearCMOS на плате не предусмотрено. Отсутствует и индикатор POST-кодов. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

Имеется, правда, две перемычки, которые заменяют соответствующие кнопки. Одна (CLRTC) предназначена для сброса настроек UEFI BIOS (Clear CMOS), а вторая (CPU Over Voltage) позволяет увеличить диапазон изменения напряжения на процессоре в более широком диапазоне.

Система питания

Как и большинство плат, модель Asus Sabertooth Z97 Mark I имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Причем несмотря на наличие защитного кожуха, подключение этих разъемов не вызывает проблем.

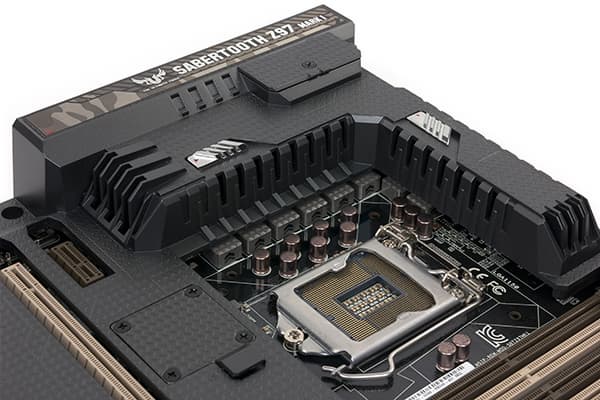

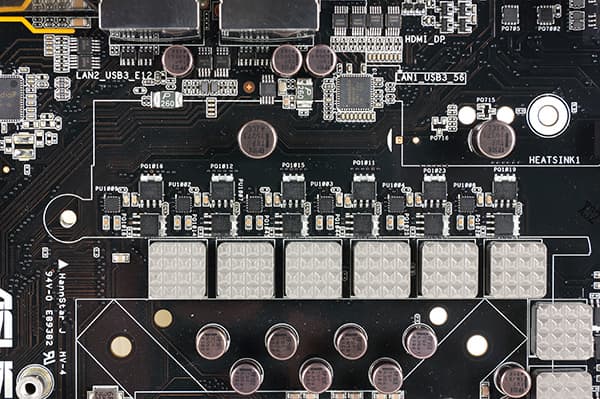

Регулятор напряжения питания процессора на плате Asus Sabertooth Z97 Mark I является 8-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS1257.

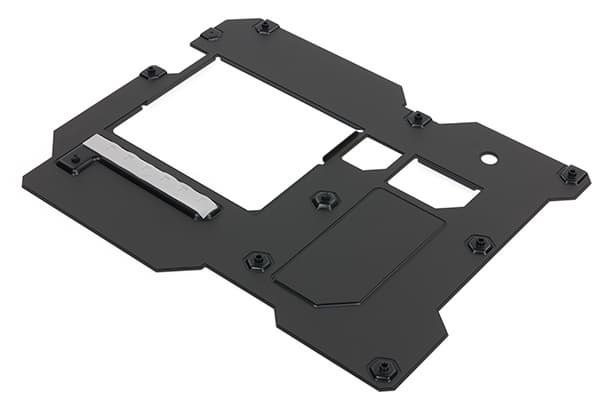

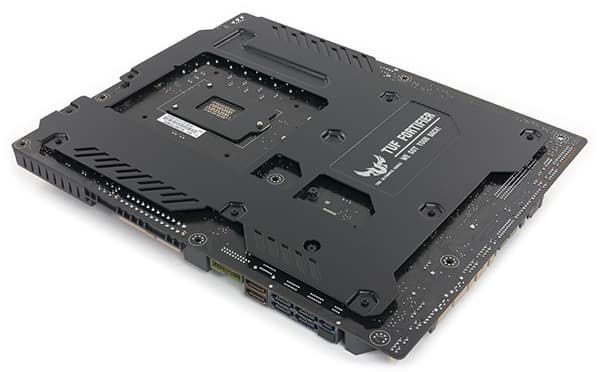

Сами каналы питания построены с применением MOSFET-драйверов IR3535 и дискретных MOSFET-транзисторов. Часть MOSFET-транзисторов расположена на обратной стороне платы и контактирует через термопрокладку с нижней частью кожуха TUF Fortifier.


Система охлаждения

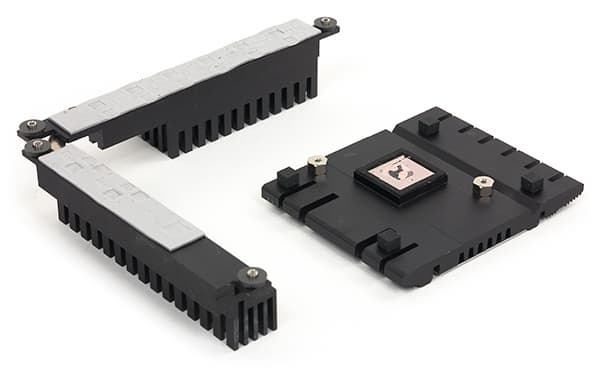

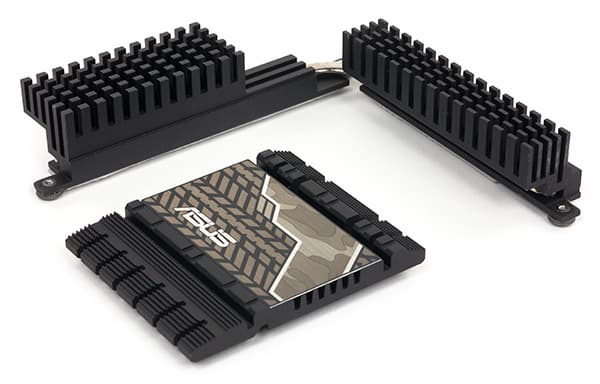

Кроме кожуха Thermal Armor, который выполняет, в том числе, и функцию воздуховода и радиатора для MOSFET-транзисторов, расположенных с обратной стороны платы, на плате имеется еще два радиатора, связанных тепловой трубкой и закрывающих MOSFET-транзисторы, которые расположены на лицевой стороне и закрыты кожухом. Также имеется радиатор, установленный на чипсете. Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных (с PWM-управлением скоростью вращения) разъема для подключения вентиляторов кулера процессора, четыре четырехконтактных и один трехконтактный разъемы для подключения дополнительных корпусных вентиляторов и два разъема (трехконтактный и четырехконтактный) для подключения дополнительных 35-миллиметрового и 40-миллиметрового вентиляторов, которые вставляются в кожух Thermal Armor.

Добавим также, что на плате имеется три разъема для подключения входящих в комплект термодатчиков. Кроме того, скоростной режим работы всех подключенных вентиляторов можно настраивать в UEFI BIOS или в прилагаемой фирменной утилите.

Аудиоподсистема

Аудиоподсистема материнской платы Asus Sabertooth Z97 Mark I включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования, аудиотракт на плате Asus Sabertooth Z97 Mark I получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−90,8
Очень хорошо
Динамический диапазон, дБ (А)
90,6
Очень хорошо
Гармонические искажения, %
0,094
Очень хорошо
Гармонические искажения + шум, дБ (A)
−76,4
Посредственно
Интермодуляционные искажения + шум, %
0,0015
Очень хорошо
Взаимопроникновение каналов, дБ
−86,1
Отлично
Интермодуляции на 10 кГц, %
0,0099
Очень хорошо
Общая оценка
Очень хорошо

BIOS и разгонные возможности

На плате Asus Sabertooth Z97 Mark I используется типичный для всех плат серии TUF (да и не только этой серии) UEFI BIOS.

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого утилиту Asus EZ Flash 2 Utility, встроенную в саму BIOS. Все, что для этого нужно — это флэшка, на которую записывается новая версия FIOS.

Напомним, что функциональные возможности UEFI BIOS отличаются для разблокированных процессоров K-серии, которые можно разгонять, и для обычных заблокированных процессоров, не поддающихся разгону. Мы тестировали плату Asus Sabertooth Z97 Mark I с процессором Intel Core i7-4770K, а потому описание возможностей BIOS будет относиться именно к разблокированным процессорам.

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode).

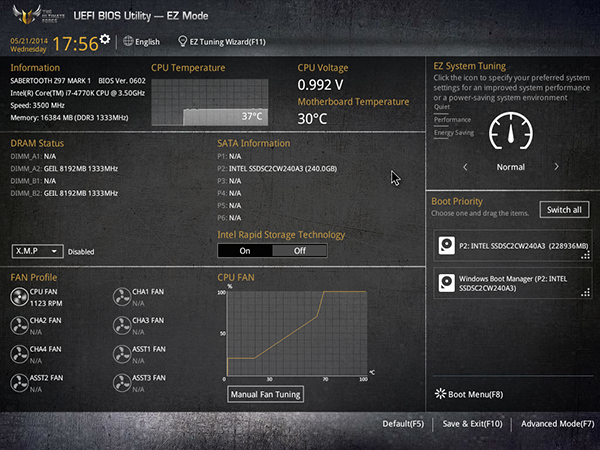

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров. А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode.

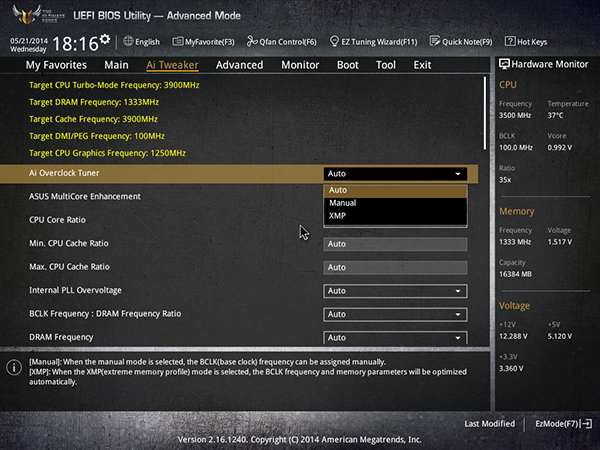

Для разгона процессора и памяти предназначена вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона. Напомнгим, что для разгона процессора необходимо, чтобы была активирована технология Intel Turbo Boost (это делается на вкладке Advanced в меню CPU Power Configuration). Кроме того, разгона процессора возможен только когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Как известно, для разблокированных процессоров Haswell имеется возможность задавать частотный множитель для частоты BCLK (1,00, 1,25, 1,66 и 2,50). То есть опорная частота для ядер процессора получается умножением частотного множителя на частоту BCLK, а частота для элементов Uncore Logic (контроллеры PEG и DMI и т. д.), чувствительных к повышению опорной частоты, остается равной частоте BCLK. Но традиционно на всех плататах Asus это реализовано несколько иначе. Задавать сам частотный множитель в данном случае нельзя — он устанавливается автоматически в зависимости от частоты BCLK. В данном случае частота BCLK — это и есть опорная частота для ядер процессора и тактовая частота ядер процессора получается умножением частоты BCLK на коэффициент умножения. При увеличении частоты BCLK частотный множитель устанавливается автоматически, а частота для элементов Uncore Logic (она называется Target DMI/PEG Frequency) получается делением частоты BCLK на частотный множитель.

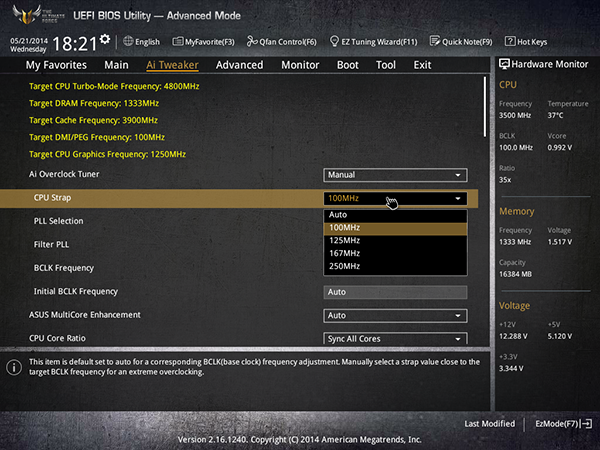

Для удобства в BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение Target DMI/PEG Frequency составляет ровно 100 МГц.

Кроме коэффициента умножения ядер процессора, в настройках AI Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

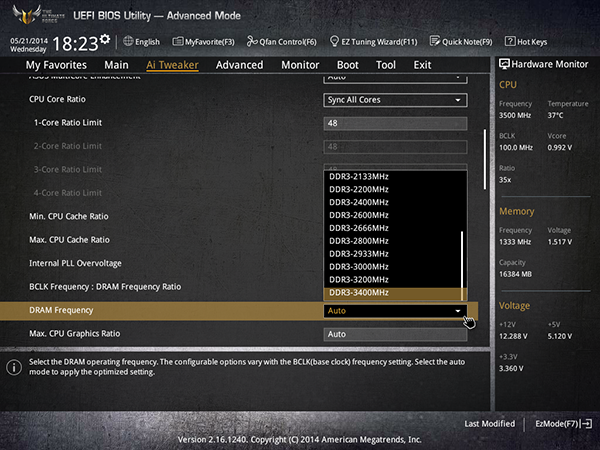

также в разделе AI Tweaker можно настроить работу модулей памяти, задать частоту интегрированного графического ядра, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

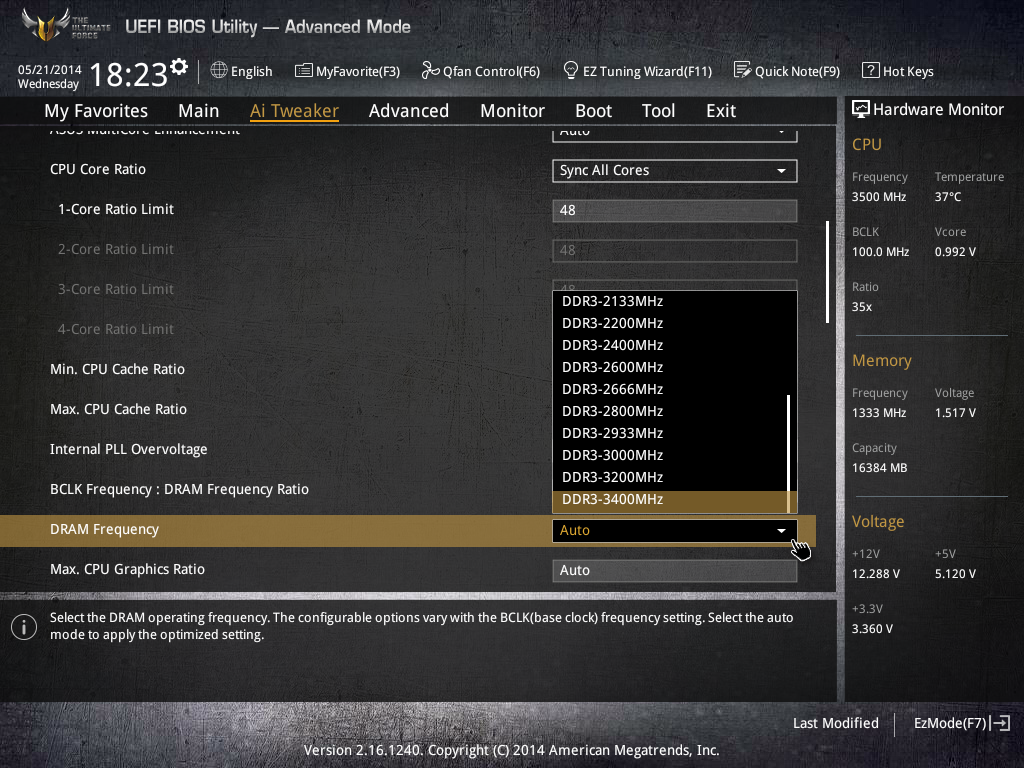

Максимальная частота памяти может быть равной 3400 МГц (при частоте BCLK 100 МГц).

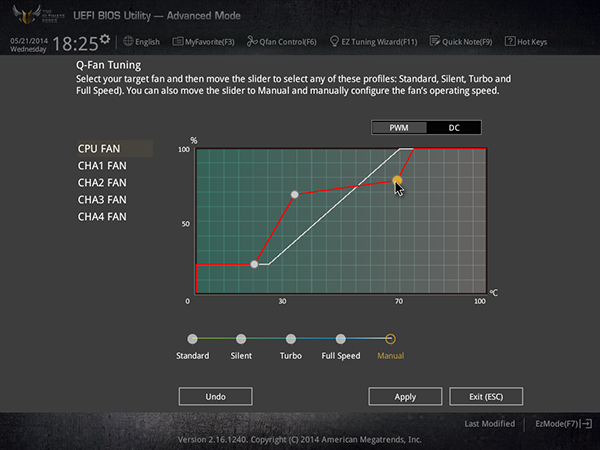

Еще одной интересной особенностью UEFI BIOS является возможность настройки скоростных режимов всех вентиляторов, подключенных к плате. Кроме возможности выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo, Full Speed), можно настроить режим скоростной режим вручную. При ручной настройке скорости вращения вентилятора имеется возможность задать график изменения скважности управляющих PWM-импульсов от температуры процессора по трем точкам.

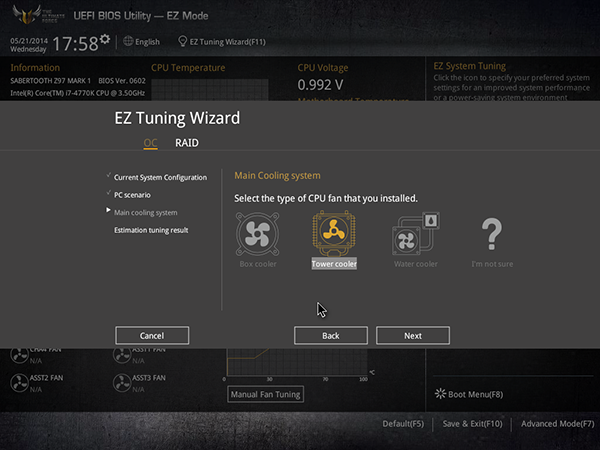

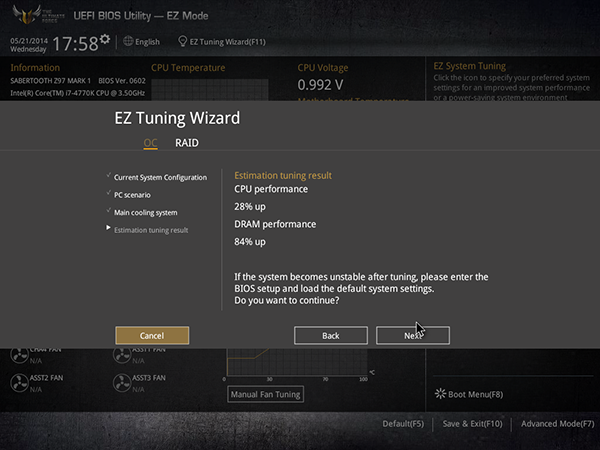

Еще одной интересной особенностью UEFI BIOS платы является возможность быстрого разгона с использованием мастера EZ Tuning. В пошаговом режиме определяется назначение компьютера, тип системы охлаждения и на основании этих данных предлагается разогнать процессор и память.


К примеру, процессор Intel Core i7-4770K данный мастер предложил разогнать на 28% (при использовании башенного кулера).

Фирменные утилиты

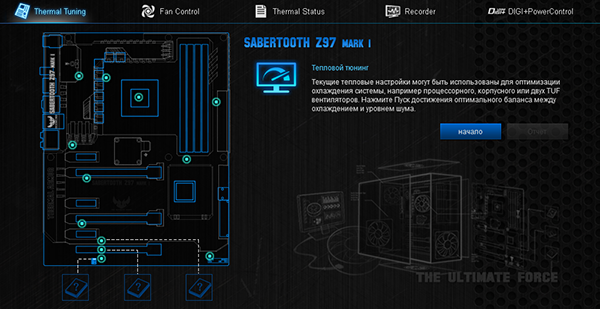

В комплекте с платой Asus Sabertooth Z97 Mark I поставляется и ряд фирменных утилит. Наиболее интересна, на наш взгляд, утилита Thermal Radar 2, входящая в пакет AI Suite 3.

Данная утилита позволяет контролировать температуру процессора и различных компонентов платы, настраивать скорость вращения подключенных вентиляторов, а также настраивать режим работы регулятора напряжения питания.

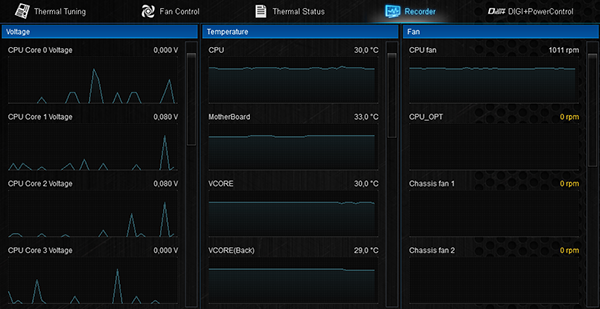

Утилита позволяет осуществлять контроль температуры, напряжений и скоростей вращения вентиляторов в виде графиков.

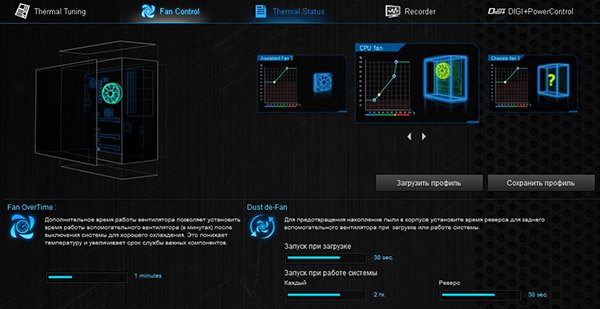

При настройке скорости вращения вентиляторов имеется возможность корректировать график зависимости скорости вращения от показаний связанного с вентилятором температурного датчика. Причем можно использовать показания двух-трех датчиков, задавая вес каждого. Также можно указать полное отключение вентилятора при температуре ниже заданной. Все настройки системы можно записать в профиль и быстро их переключать одной кнопкой. Кроме того, имеется возможность активировать технологию Dust de-Fan (удаление пыли). Это реализуется за счет того, что дополнительный 40-миллиметровый вентилятор, устанавливаемый в корпус, при включении системы некоторое время вращается в обратном направлении, выдувая пыль. Утилита позволяет задать промежуток времени, в течение которого осуществляется реверсное вращение.

Еще одна интересная функция — удержание вентиляторов во включенном состоянии некоторое время после отключения питания системы. Это позволяет быстрее охладить компоненты и благоприятно сказывается на их состоянии.

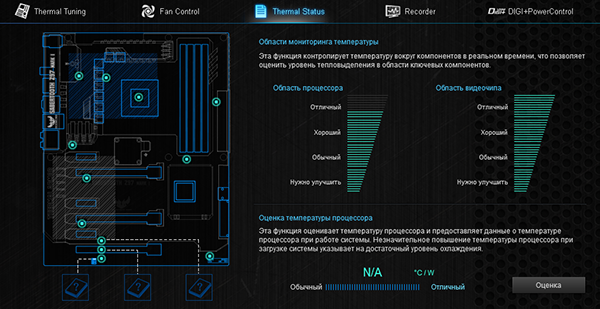

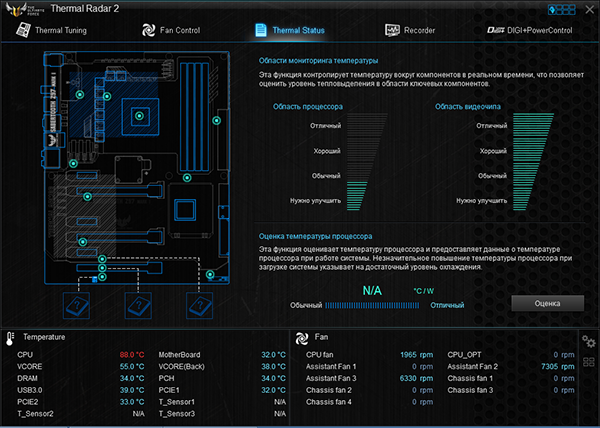

Также утилита Thermal Radar 2 позволяет оценить состояние системы охлаждения (Thermal Status).

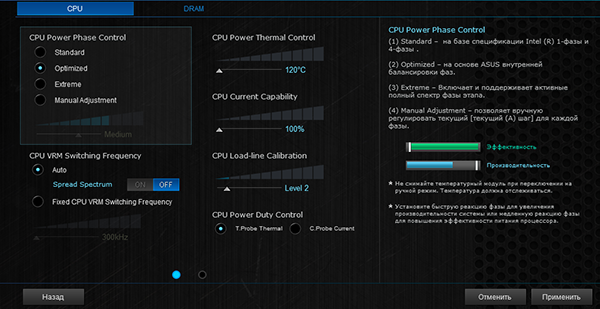

При настройке регулятора напряжения питания имеется возможность задать нагрузочную кривую (Load-line Calibration), частоты работы преобразователей для процессора и памяти и некоторые другие параметры.

Также утилита Thermal Radar 2 предлагает возможность автоматического определения требуемых параметров и оптимизацию работы системы охлаждения.

Чтобы оценить, насколько достоверны показания утилиты Thermal Radar 2, мы провели небольшой экперимент: разогнали процессор Intel Core i7-4770K до частоты 4,8 ГГц (для всех ядер устанавливался коэффициент умножения x48; частота BCLK 100 МГц) и загрузили его стресс-тестом Stress FPU из пакета AIDA64. Сразу отметим, что при такой частоте в данном режиме загрузки процессор Intel Core i7-4770K (конкретно наш экземпляр) если и работает, то только в режиме троттлинга (при использовании воздушного охлаждения), что было многократно проверенено на различных платах. Результаты такого теста следующие.

По данным утилиты AIDA64 температура ядер процессора достигает 99 °C.

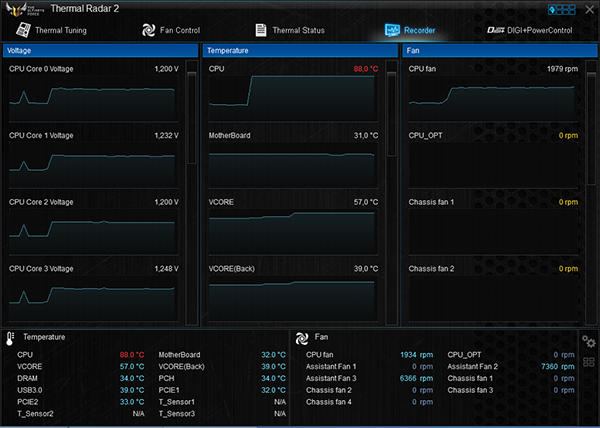

Утилита Thermal Radar 2 оценивает температуру процессора более скромно — всего 88 °C (видимо, используются показания различных датчиков).

Причем статус системы охлаждения в данном случае оценивается как чуть ниже обычного, что странно, поскольку в режиме троттлинга систему охлаждения явно нужно улучшать.

Выводы

Плата Asus Sabertooth Z97 Mark I формально не относится ни к оверклокерской, ни к геймерской серии и позиционируется как плата повышенной надежности для экстремальных режимов использования. Тем не менее, она имеет отличные возможности для разгона и вполне может использоваться для создания игровых ПК. Отличная система охлаждения и возможность настройки скорости вращения всех подключенных вентиляторов позволяют создавать на базе этой модели не только производительные, но и очень тихие ПК.

Конечно, данный продукт отнюдь не бюджетный, и повышенная надежность платы стоит недешево. Это не массовый продукт, но плата наверняка найдет своих почитателей.

Наличие защитного кожуха — это очень необычный аксессуар (хотя на платах серии TUF такие кожухи используются уже давно). Можно долго спорить относительно его функциональности, однако несомненно, что такой аксессуар является отличной моддинговой фишкой, а сама плата Asus Sabertooth Z97 Mark I представляет собой отличное решение для моддинга в стиле милитари.

Системная плата Asus Sabertooth Z97 Mark I, на наш взгляд, вполне заслужила редакционную награду Original Design:
