Материнская плата Asus Z97-Deluxe


Мы уже рассмотрели одну из плат Asus на новом чипсете Intel Z97: Asus Z97-A, которая является младшей моделью в серии. В этой статье мы рассмотрим плату Asus Z97-Deluxe, которая отличается широкими функциональными возможностями и богатой комплектацией.

Комплектация и упаковка

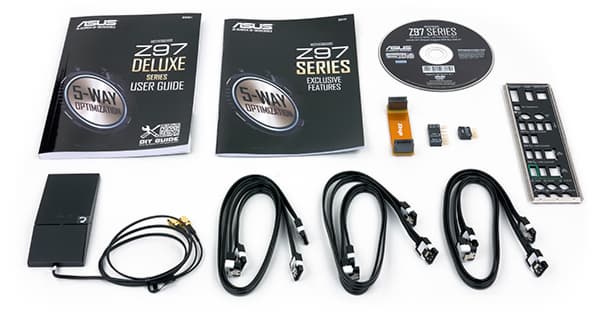

Плата Asus Z97-Deluxe поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название модели и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели, антенна для модуля Wi-Fi и традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д. Отметим, что данная комплектация в точности повторяет комплектацию платы Asus Z87-Deluxe.



Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z97-Deluxe приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell, Haswell Refresh
Процессорный разъем
LGA1150
Чипсет
Intel Z97
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Intel i211-AT
Asus Wi-Fi Go!
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
4 × PCI Express 2.0 x1
1 × M.2 (Socket 3, ключ M-типа)
SATA-разъемы
4 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от контроллера ASMedia ASM106SE)
2 × SATA 6 Гбит/с (ASMedia ASM1061)
Количество USB-портов
10 × USB 3.0
8 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × Mini-DisplayPort
6 × USB 3.0
4 × USB 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

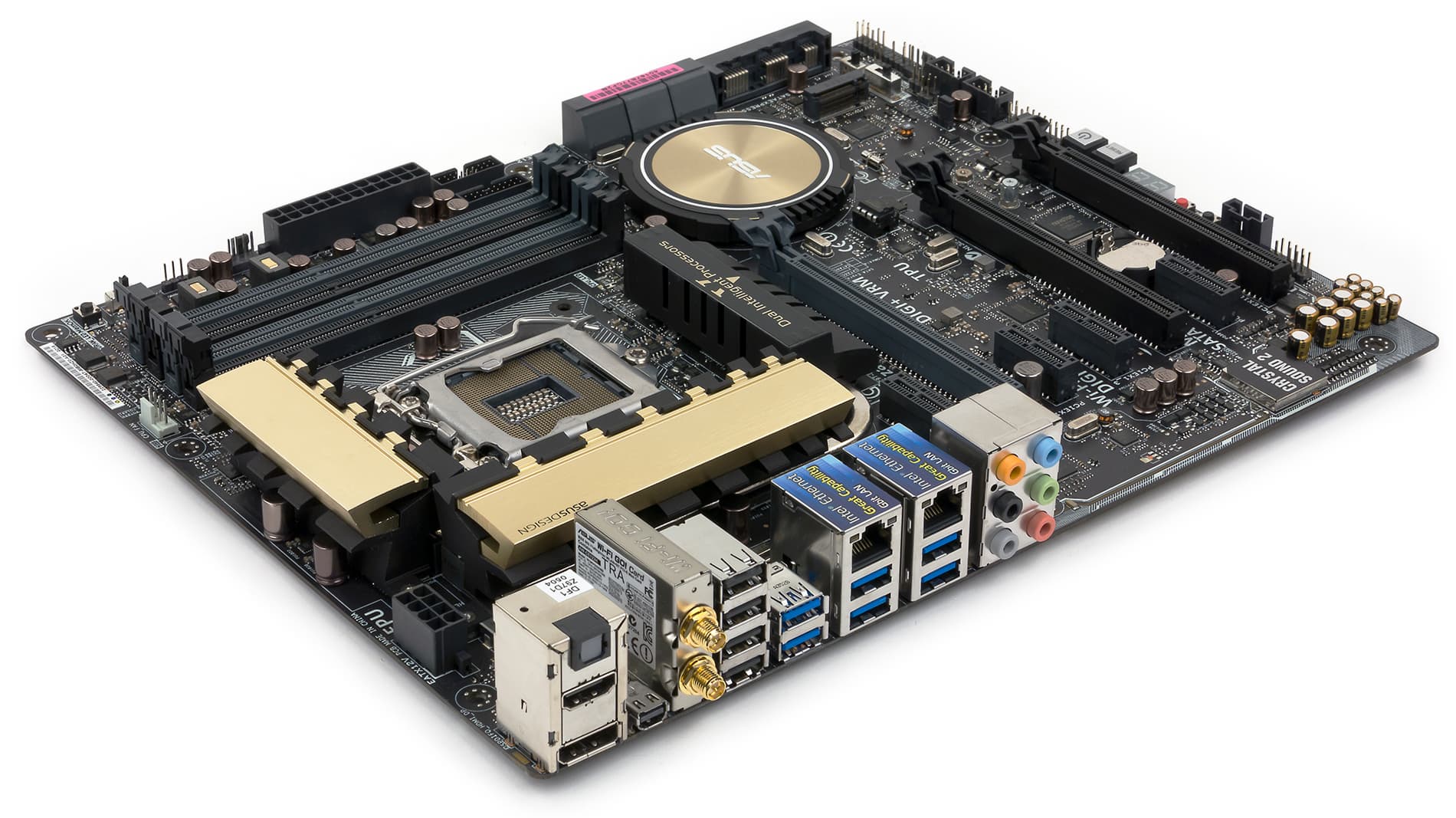

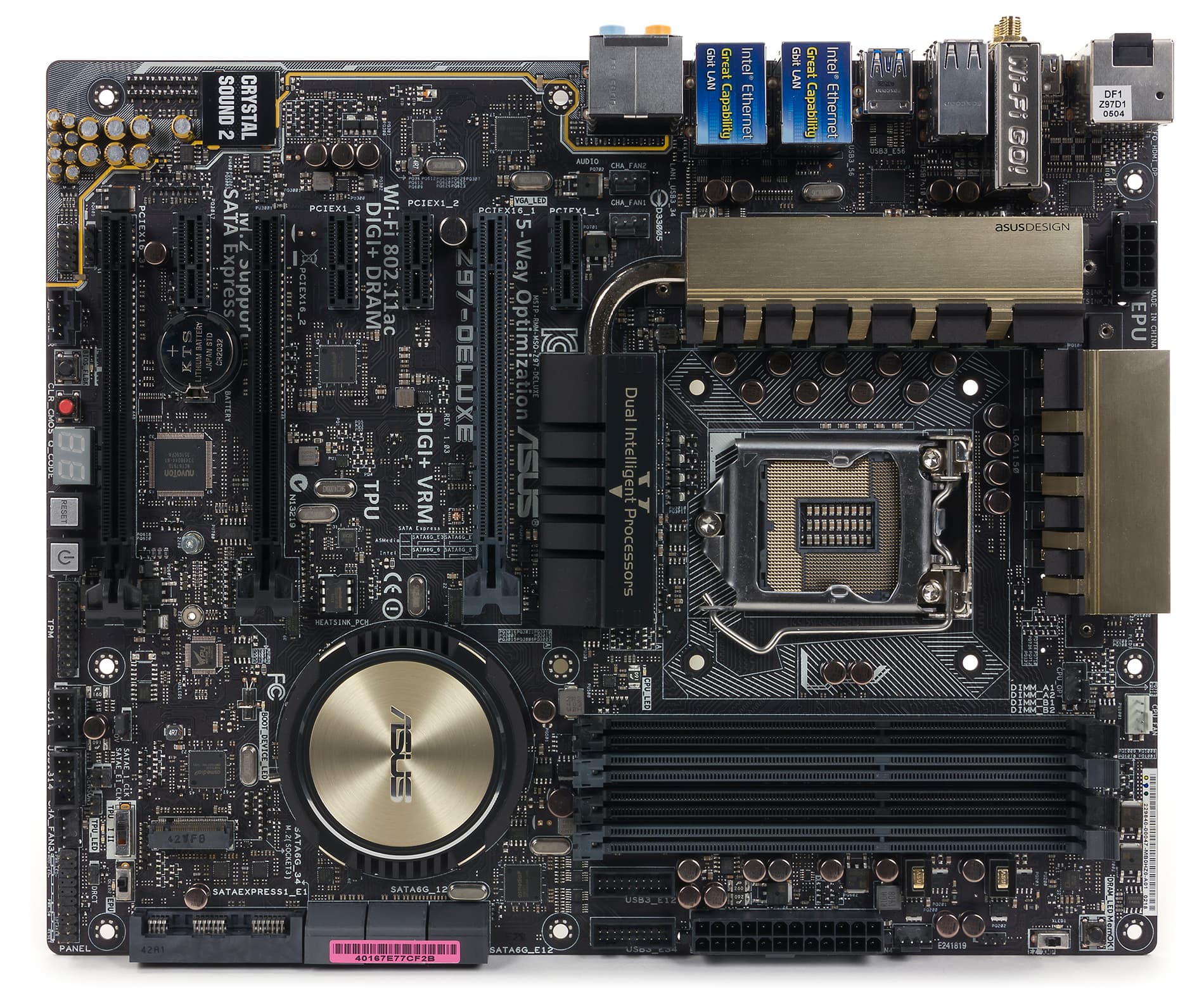

Плата Asus Z97-Deluxe выполнена в форм-факторе ATX (305×244 мм) и может быть установлена в любой корпус, рассчитанный на модели форм-фактора ATX или бо́льшие по размеру. Для монтажа платы предусмотрены 9 стандартных отверстий.



Чипсет и процессорный разъем

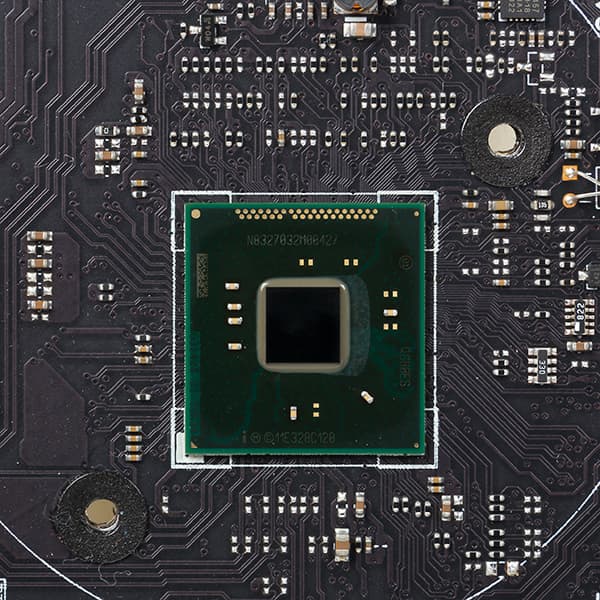

Плата Asus Z97-Deluxe основана на топовом чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell) и обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150. Кроме того, по предварительной информации, эта плата будет также поддерживать и процессоры Intel Core пятого поколения, которые появятся в начале следующего года.


Память

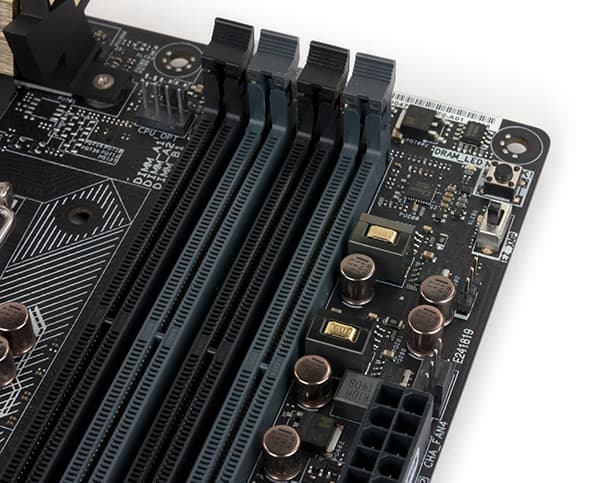

Для установки модулей памяти на плате Asus Z97-Deluxe предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом (черный и серый), что удобно при сборке системы. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Z97-Deluxe имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и четыре слота PCI Express 2.0 x1 .

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0 процессора Haswell, которые, с использованием мультиплексоров/демультиплексоров ASMedia ASM1480, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

При установке двух дискретных видеокарт на плате Asus Z97-Deluxe поддерживаются технологии Nvidia SLI и AMD CrossFireX.

Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0 чипсета Intel Z97 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16).

Аналогично, четыре слота PCI Express 2.0 x1 реализованы с использованием четырех линий PCI Express 2.0 чипсета Intel Z97.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется по одному порту DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц), Mini-DisplayPort (максимальное разрешение 4096×2160@24 Гц) и HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц). То есть эту плату можно подключить к любому современному монитору.

SATA-порты, разъемы SATA Express и разъем M.2

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это шесть отдельных портов SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express. Четыре отдельных порта SATA 6 Гбит/с (разъемы этих портов промаркированы серым цветом) реализованы на базе интегрированного в чипсет контроллера. Еще два порта SATA 6 Гбит/с, входящие в состав нижнего разъема SATA Express, также реализованы на базе интегрированного в чипсет контроллера (естественно, эти два порта могут использоваться не только в составе разъема SATA Express, но и отдельно). Все шесть портов SATA 6 Гбит/с, реализованные на базе чипсета, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два отдельных порта SATA 6 Гбит/с (разъемы этих портов промаркированы черным цветом) реализованы на базе дополнительного двухпортового контроллера ASMedia ASM1061. Наконец, еще два порта SATA 6 Гбит/с входят в состав верхнего разъема SATA Express, который реализован на базе контроллера ASMedia ASM106SE. Отметим, что в каждом разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два порта PСI Express 2.0.

Казалось бы, зачем на этой плате имеется аж два разъема SATA Express? Ведь накопителей с таким интерфейсом пока еще практически нет на рынке, да и те, что появятся, будут стоить поначалу очень дорого. Ответ прост. Во-первых, это задел на будущее. А во-вторых, наличие двух разъемов SATA Express не уменьшает количество доступных портов SATA 6 Гбит/с, поскольку входящие в эти разъемы порты SATA 6 Гбит/с можно использовать и отдельно. То есть если у вас нет накопителя с интерфейсом SATA Express, то можно считать, что на плате Asus Z97-Deluxe просто десять портов SATA.

Нужно отметить, что порты SATA 6 Гбит/с, реализованные на базе контроллеров ASMedia, совместимы только с винчестерами и флэш-накопителями и не позволяют подключать ATAPI-устройства.

Также на плате Asus Z97-Deluxe имеется и разъем M.2 (PCIe x2), поддержка которого реализована на уровне чипсета Intel Z97. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку только PCIe-накопителей типоразмера 2260/2280. Для реализации разъема M.2 задействуются две линии PСI Express 2.0 (несмотря на тот факт, что ключ M поддерживает использование четырех линий PСI Express 2.0).

USB-разъемы

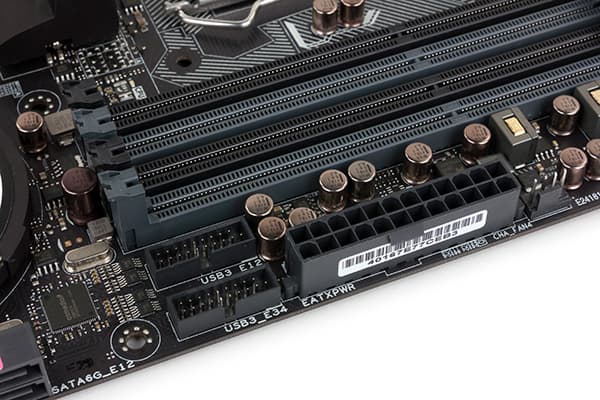

Для подключения всевозможных периферийных устройств на плате предусмотрено десять портов USB 3.0 и восемь портов USB 2.0. Напомним, что сам чипсет Intel Z97 поддерживает до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации такого количества USB-портов применяется дополнительный USB-хаб.

Четыре порта USB 3.0 (они выведены на заднюю панель платы) реализованы на базе интегрированного в чипсет контроллера. Восемь портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера, причем четыре из них выведены на заднюю панель платы, а для подключения остальных на плате предусмотрено два разъема (по два порта на разъем).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового контроллера USB 3.0 ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Оставшиеся четыре порта USB 3.0 реализованы на базе USB-хаба ASMedia ASM1074. Этот хаб подключен к одному чипсетному порту USB 3.0 и дает на выходе четыре порта USB 3.0. Отметим, что для подключения указанных четырех портов USB 3.0 на плате предусмотрено два разъема. Также подчеркнем, что все порты USB 3.0 поддерживают возможность подключения накопителей с загрузочной операционной системой (Boot Device).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Z97-Deluxe реализовано два гигабитных сетевых интерфейса. Первый реализован на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Intel i211-AT.

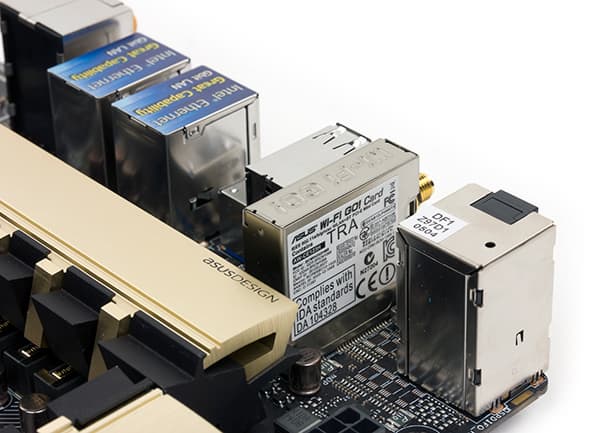

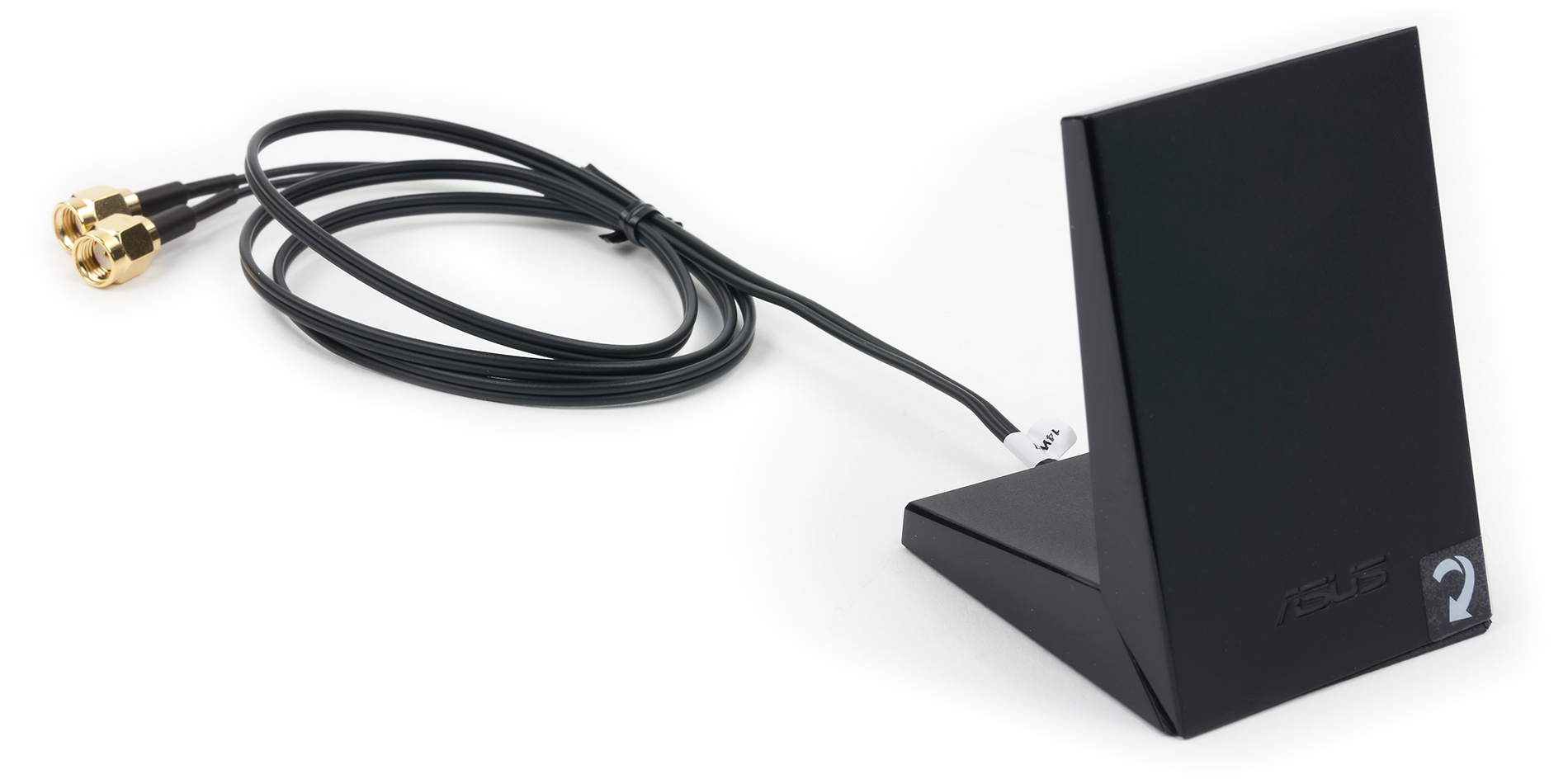

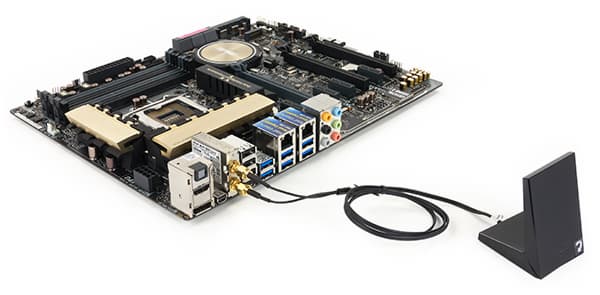

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go! В руководстве пользователя указывается, что данный модуль поддерживает стандарты 802.11a/b/g/n/ac и является двухдиапазонным (2,4 и 5 ГГц). Модуль основан на чипе Broadcom BCM4352, то есть поддерживает стандарт 802.11aс с максимальной скоростью передачи до 867 Mбит/с. В комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи. Также отметим, что в модуле Asus Wi-Fi Go! реализована и поддержка Bluetooth V4.0.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. На слот PCI Express 2.0 x4 и четыре слота PCI Express 2.0 x1 требуется в совокупности восемь портов PCI Express 2.0. Еще три порта PCI Express 2.0 задействуют три сетевых контроллера (Intel I218-V, Intel I211-AT и беспроводной контроллер Asus Wi-Fi GO! ). Кроме того, один USB 3.0 контроллер ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 — это еще два порта PCI Express 2.0. Далее, под разъемы M.2 и два разъема SATA Express требуется в совокупности еще шесть портов PCI Express 2.0. В результате получаем, что всего требуется 19 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии Flexible IO).

Далее, напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA, USB 3.0), а технология Flexible IO, которую поддерживает чипсет, позволяет конфигурировать высокоскоростные порты ввода/вывода, убирая одни порты и добавляя другие. Из 18 высокоскоростных портов ввода/вывода 14 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а еще два других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате Asus Z97-Deluxe.

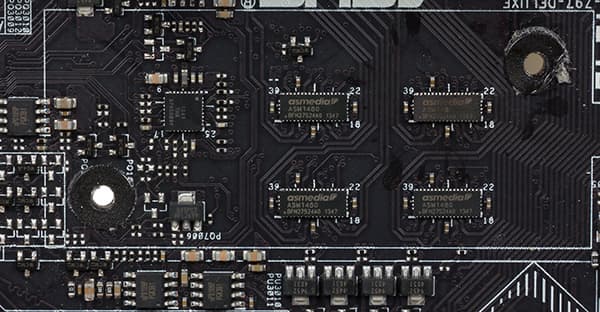

Начнем с явного дефицита портов PCI Express 2.0. Прежде всего, для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1187e на восемь портов PCI Express 2.0. То есть используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1187e предоставляет на выходе еще семь портов PCI Express 2.0.

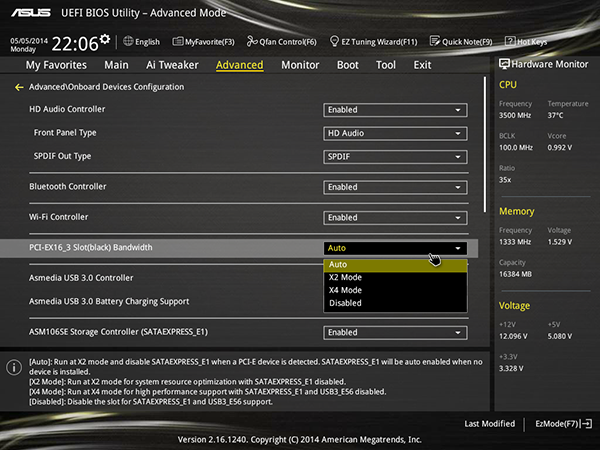

Далее, в руководстве пользователя говорится, что слот PCI Express 2.0 x4, два порта USB 3.0 на базе контроллера ASMedia ASM1042 (с интерфейсом PCI Express 2.0 x1) и разъем SATA Express, реализованный на базе контроллера ASM ASMedia 106SE, выполнены разделяемыми. Дословно написано следующее: «The PCIe x16_3, USB3_E56 and SATA Express_E1 connectors share the same bandwidth. The PCIe x16_3`s default setting is in Auto mode that automatically optimizes the system bandwidth. If you use two of these connectors, the system automatically disable the unused connector.»

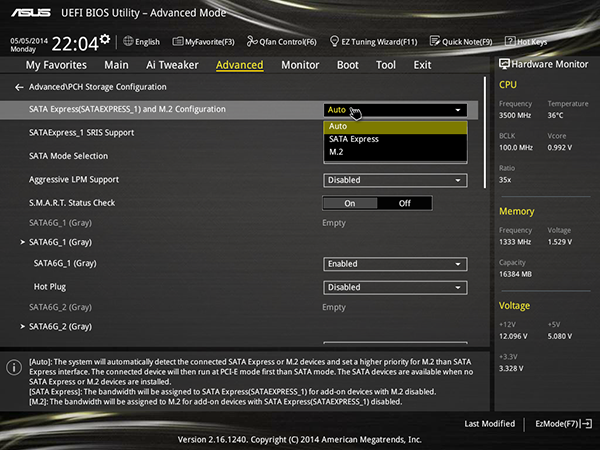

Кроме того, указывается, что разъем M.2 разделяем с разъемом SATA Express, реализованным на базе чипсета (M.2 Socket 3 shares bandwidth with SATA Express_1).

Ну вот после таких оговорок «кроссворд» можно попытаться решить. К сожалению, компания Asus не приводит в документации на плату схему подключения всех контроллеров, а потому, все, что будет изложено далее — это лишь наше предположение.

Итак, начнем с распределения портов PCI Express 2.0.

Поскольку для слота PCI Express 2.0 x4 и четырех слотов PCI Express 2.0 x1 требуется в совокупности восемь портов PCI Express 2.0, то понятно, что напрямую к портам чипсета PCI Express 2.0 эти слоты подключены быть не могут (в противном случае ни для чего другого уже не останется места). Кроме того, поскольку слот PCI Express 2.0 x4, контроллеры ASMedia ASM1042 и ASM ASMedia 106SE разделяемы, то оба контроллера и слот должны быть подключены к мультиплексору/демультиплексору линий PCI Express 2.0. Ну а сам мультиплексор/демультиплексор подключается к чипсету по четырем линиям PCI Express 2.0. То есть на слот PCI Express 2.0 x4, контроллеры ASMedia ASM1042 и ASM ASMedia 106SE в совокупности приходится четыре линии (четыре порта) PCI Express 2.0. Понятно, что если используется слот PCI Express 2.0 x4, то контроллеры ASMedia ASM1042 и ASMedia ASM106SE , а соответственно, и связанные с ними два порта USB 3.0 и разъем SATA Express будут недоступны. Если же слот PCI Express 2.0 x4 не используется, то контроллеры ASMedia ASM1042 и ASM ASMedia 106SE могут быть доступны для использования (на оба контроллера приходится в совокупности три линии PCI Express 2.0). Кроме того, суда по настройкам в UEFI BIOS, слот PCI Express 2.0 x4 можно перевести в скоростной режим x2 и в этом случае его можно использовать одновременно с контроллером ASMedia ASM1042 (два порта USB 3.0 будут доступны) или одновременно с контроллером ASM ASMedia 106SE (будет доступен связанный с этим контроллером разъем SATA Express).

Далее, поскольку разъем SATA Express, реализованный через порты чипсета, и разъем M.2 разделяемы, то они должны быть подключены к мультиплексору/демультиплексору линий PCI Express 2.0, который, в свою очередь, подключается к чипсету по двум линиям PCI Express 2.0. То есть в совокупности на разъемы SATA Express и M.2 требуется два порта PCI Express 2.0.

Еще один чипсетный порт PCI Express 2.0 требуется для подключения коммутатор ASMedia ASM1187e. Можно предположить, что к семи портам этого коммутатора подключены четыре слота PCI Express x1 и три сетевых контроллера.

Остается еще один контроллер ASMedia ASM1061 (два порта SATA 6 Гбит/с) и логично было бы предположить, что он подключен к чипсетному порту PCI Express 2.0.

В итоге, если посчитать количество задействованных чипсетным портов PCI Express 2.0, которое требуется для подключения всех перечисленных контроллеров, то получится ровно восемь. Но еще раз подчеркнем, что это лишь наше предположение и, возможно, в чем-то мы ошибаемся, поскольку, как будет показано в дальнейшем, решить этот «кроссворд» до конца мы не смогли.

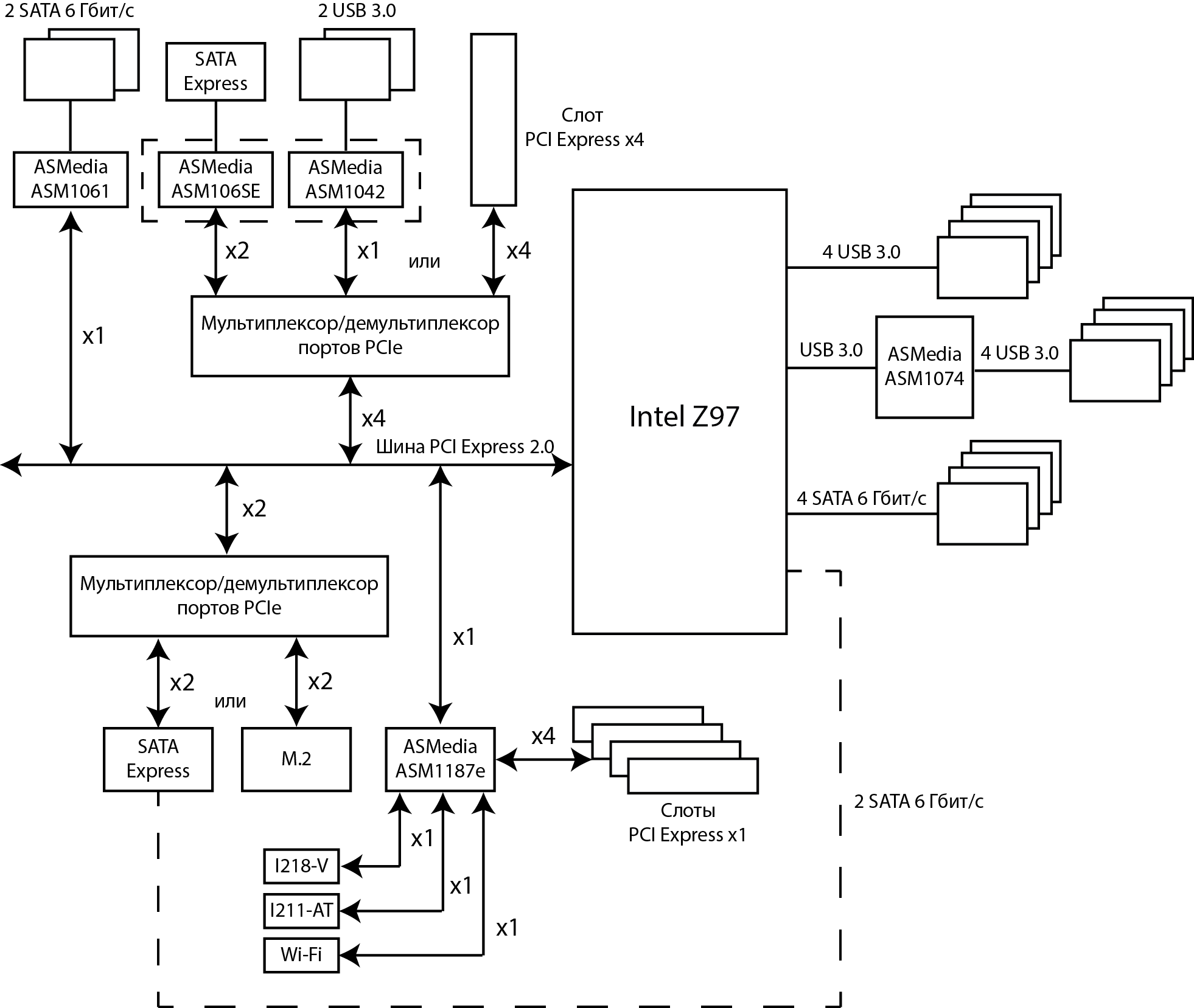

Ну а предполагаемая схема подключения контроллеров к чипсету показана на рисунке (порты USB 2.0 не показаны, дабы не загромождать схему):

Казалось бы, все хорошо: мы продемонстрировали, что для подключения всех контроллеров достаточно всего восемь чипсетных портов PCI Express 3.0. Однако, увы, но не все так просто. Правило восемнадцати высокоскоростных портов в данном варианте не срабатывает. Если посмотреть на схему, получается, что в чипсете задействуется восемь портов PCI Express 2.0, пять портов USB 3.0 (один порт используется для подключения четырехпортового USB 3.0 концентратора ASMedia ASM1074) и шесть портов SATA 6 Гбит/с. То есть всего получаем девятнадцать высокоскоростных портов ввода/вывода, а должно быть только восемнадцать.

Одним словом, если предположить, изображенная схема подключения контроллеров к чипсету правильная (а других возможных вариантов мы не видим), то работать это не должно. Что-то с чем-то должно еще разделяться. К примеру, если используется слот SATA Express реализованный на базе чипсетных портов SATA и PCI Express, то количество доступных от чипсета портов USB 3.0 должно стать меньше. Или, к примеру, в этом случае должен блокироваться контроллер ASMedia ASM1061 на два порта USB 3.0. Однако, это лишь предположение и в документации на плату по этому поводу нет никакой информации.

Дополнительные особенности

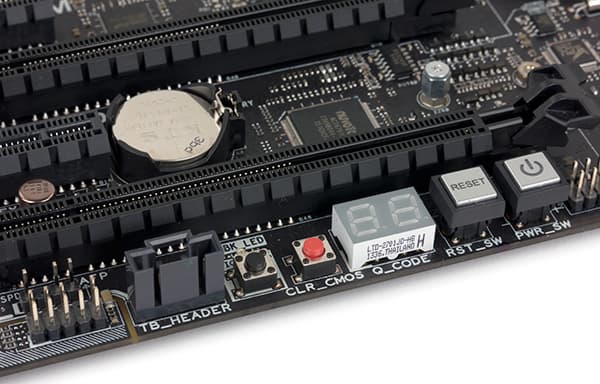

Если говорить о дополнительных особенностях платы Asus Z97-Deluxe, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеется кнопка ClearCMOS и USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Традиционной кнопки DirectKey теперь нет, но вместо нее появилась перемычка с таким же названием.

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. Кроме того, добавился и еще один новый переключатель EZ XMP, которого ранее нее было на платах Asus. Этот переключатель позволяет загружать XMP-профили памяти. То есть если ранее это делалось только через UEFI BIOS, то теперь это можно сделать еще и с использованием данного переключателя.

Появился и еще один новый переключатель CPU_OV (Over Voltage). В данном случае переключение производится перемычкой. Этот переключатель предназначен для режимов разгона процессора и позволяет увеличивать напряжение на процессоре. То есть это, конечно, не означает, что, не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет больше.

Кроме того, имеется и индикатор POST-кодов, который позволяет производить диагностику системы при ее загрузке.

Как и все платы Asus серии Z97, плата Asus Z97-Deluxe поддерживает технологию Dual Intelligent Processors 5 (5-Way optimization), которая пришла на смену технологии 4-Way Optimization. Собственно, об этой новой технологии мы уже писали. Напомним лишь, что составными частями технологии 5-Way Optimization являются: TPU (разгон системы), EPU (энергоэффективность), Digi+ Power (управление цифровым питанием процессора), Fan Xpert 3 (настройка скоростного режима вентиляторов) и Turbo App (возможность настройки системы под каждое запускаемое приложение). Ну а на самой плате имеются переключатели EPU (Energy Processing Unit) и TPU (Turbo Processing Unit).

Система питания

Как и большинство плат, модель Asus Z97-Deluxe имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

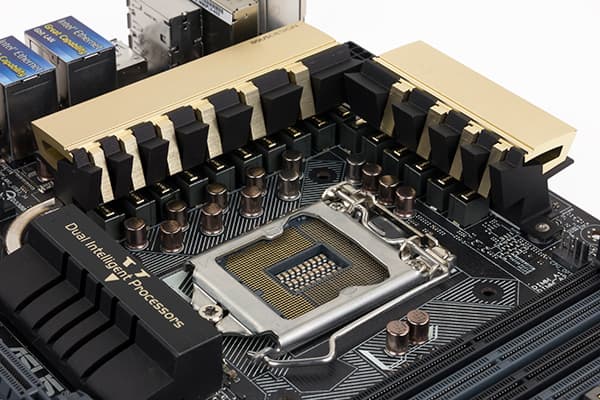

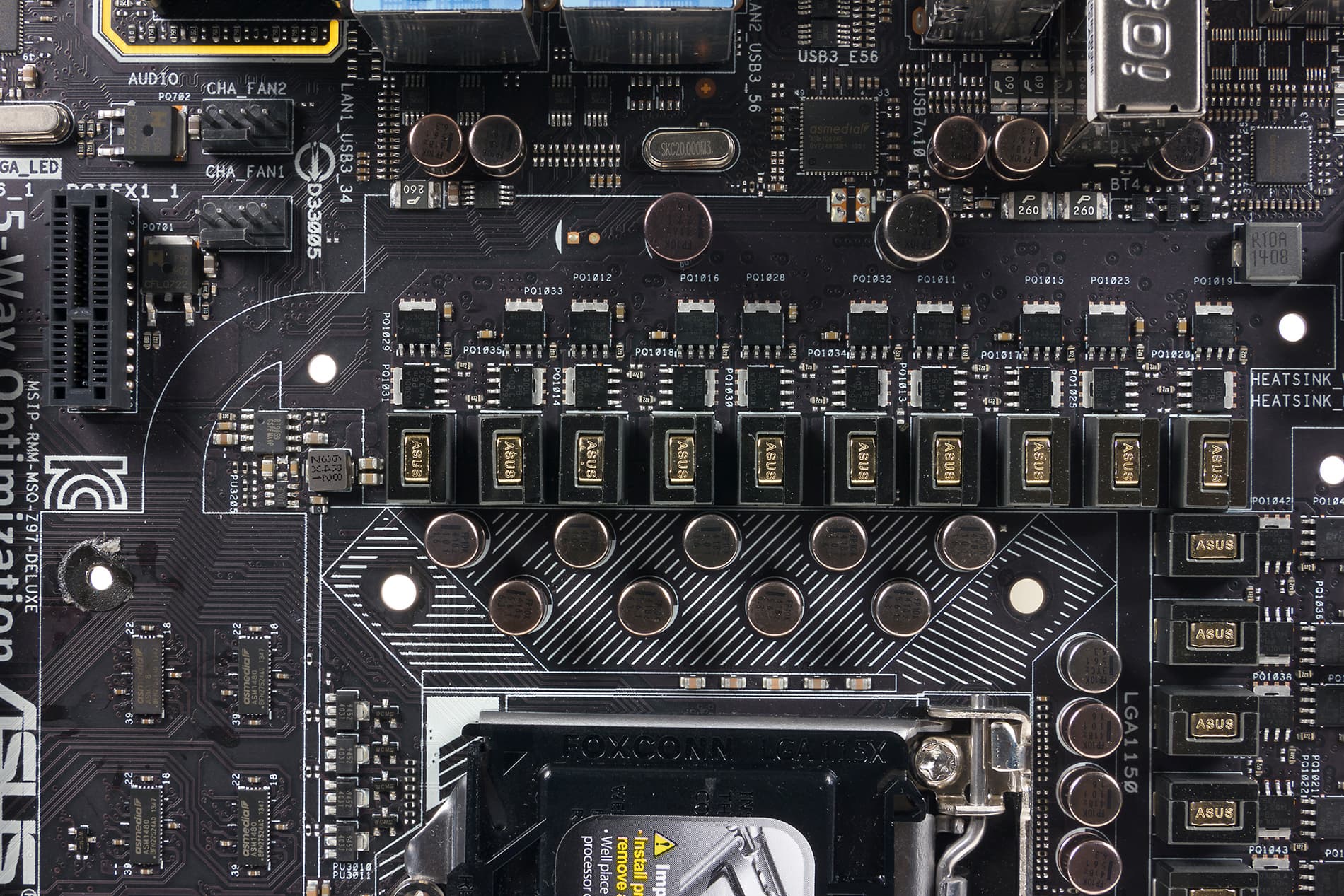

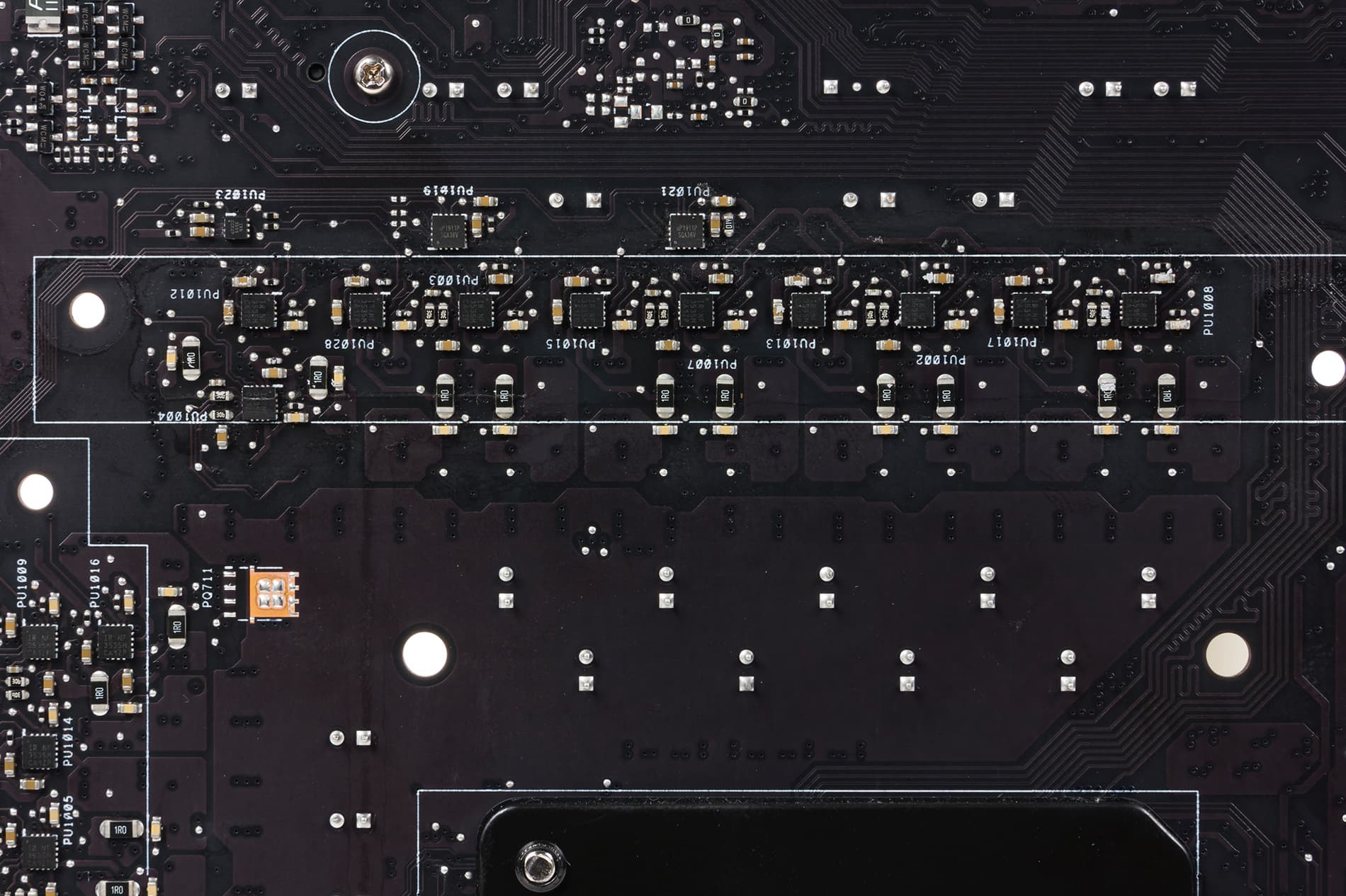

Регулятор напряжения питания процессора на плате является 16-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257. Сами каналы питания построены с использованием дискретных MOSFET-транзисторов и драйверов International Rectifier IR3535, которые расположены с обратной стороны платы.


Система охлаждения

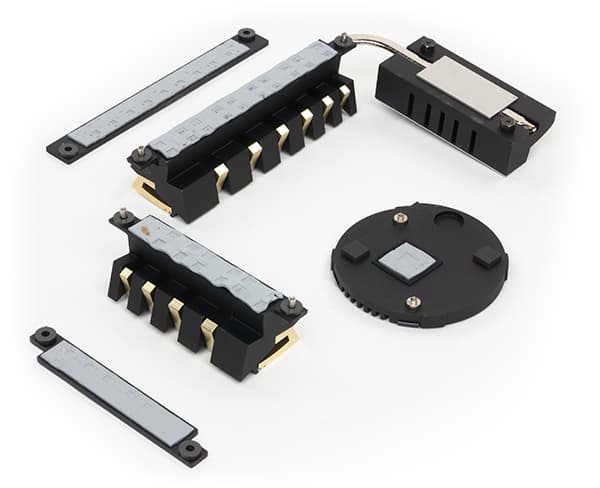

Для охлаждения MOSFET-транзисторов регулятора напряжения питания процессора на плате имеется два радиатора, которые расположены рядом с процессорным разъемом. Кроме того, еще один радиатор, связанный тепловой трубкой с одним из радиаторов MOSFET-транзисторов, установлен на мультиплексорах/демультиплексорах ASMedia ASM1480 линий PCI Express 3.0.

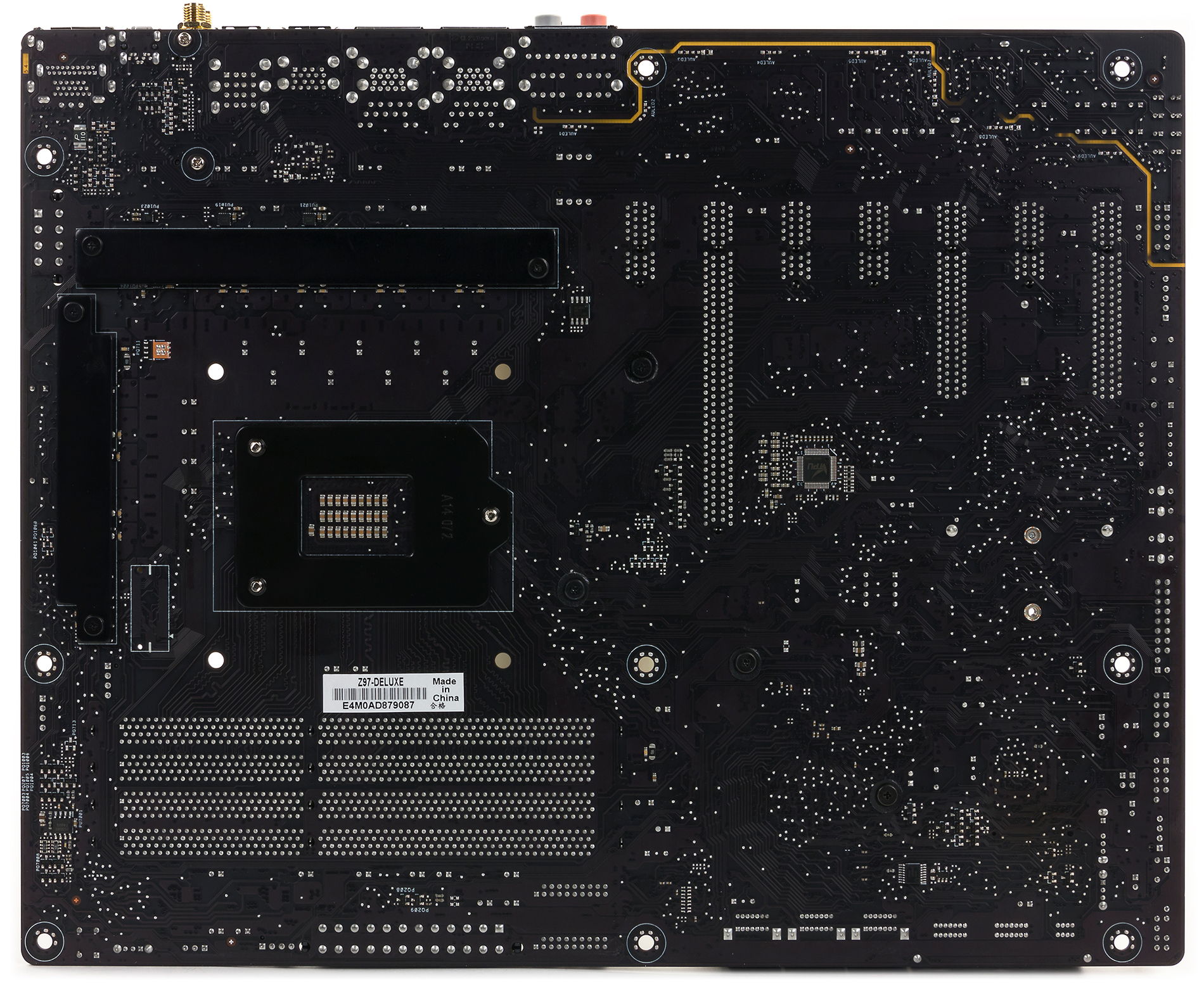

Помимо трех радиаторов имеются еще и две металлические пластины, расположенные на обратной стороне платы. Эти пластины закрывают драйверы IR3535.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Ну и традиционно, скорость любого корпусного вентилятора, а также вентилятора кулера процессора можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

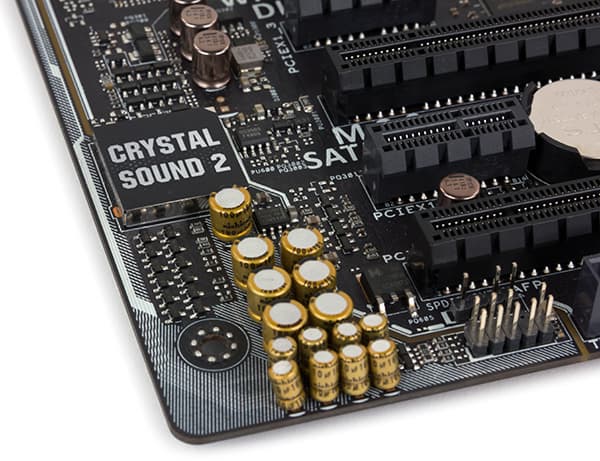

Аудиоподсистема материнской платы Asus Z97-Deluxe включает в себя популярный HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Сам кодек Realtek ALC1150 закрыт металлическим кожухом с надписью Crystal Sound 2, а все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования, аудиотракт на плате Asus Z97-Deluxe получил оценку «Отлично». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−94,6
Очень хорошо
Динамический диапазон, дБ (А)
94,7
Очень хорошо
Гармонические искажения, %
0,0058
Очень хорошо
Гармонические искажения + шум, дБ (A)
−81,8
Хорошо
Интермодуляционные искажения + шум, %
0,0073
Отлично
Взаимопроникновение каналов, дБ
−89,1
Отлично
Интермодуляции на 10 кГц, %
0,0064
Отлично
Общая оценка
Отлично

UEFI BIOS

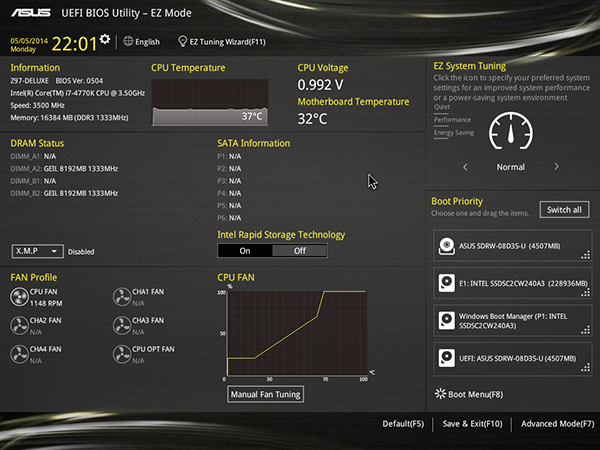

Если говорить об UEFI BIOS, то на плате Asus Z97-Deluxe он по своему интерфейсу и возможностям точно такой же, как и на плате Asus Z97-A, о которой мы уже писали. Единственное отличие в данном случае — это настройка контроллеров, подключенных к плате, что вполне естественно, поскольку на плате Asus Z97-Deluxe существенно больше дополнительных контроллеров, чем на плате Asus Z97-A.



Если же говорить о возможностях UEFI BIOS платы Asus Z97-Deluxe в плане разгона процессора, то они ничем не отличаются от аналогичных возможностей на плате Asus Z97-A.

А потому не станем повторяться и сразу же перейдем к результатам разгона, который нам удалось реализовать на плате Asus Z97-Deluxe для процессора Intel Core i7-4770K. Напомним, что все платы под процессоры Haswell мы тестируем с одним и тем же экземпляром Intel Core i7-4770K.

Разгон осуществлялся путем задания одного и того же коэффициента умножения одновременно для всех четырех ядер процессора. Частота BCLK составляла 100 МГц.

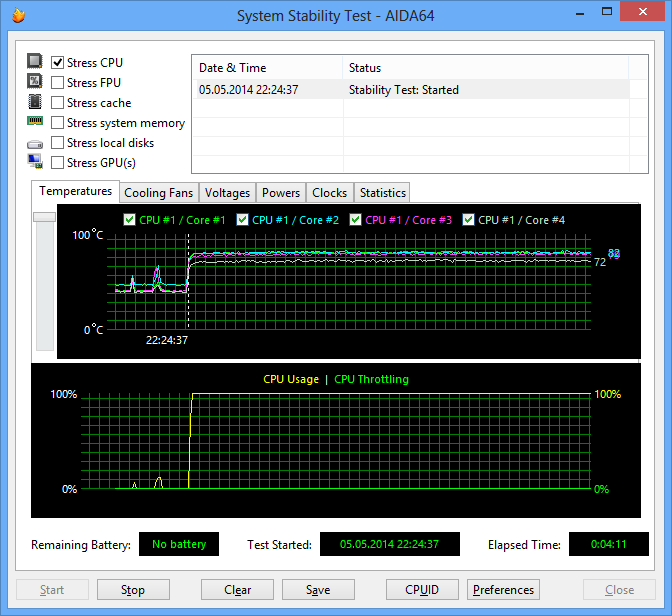

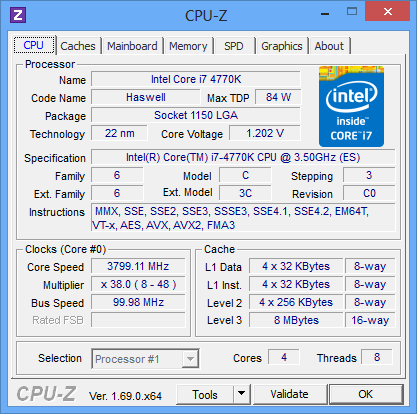

Итак, процессор Intel Core i7-4770K нам удалось разогнать до частоты 4,8 ГГц. При стрессовой загрузке разогнанного процессора тестом Stress CPU из пакета AIDA 64 температура ядер процессора составляла порядка 80 °C.


При более интенсивной нагрузке с использованием теста Stress FPU температура ядер процессора достигала уже критического значения и активировался режим троттлинга, а тактовая частота опускалась до значения в 3,8 ГГц (при тестировании использовался кулер Thermaltake Contac 30).


Нужно отметить, что частота 4,8 ГГц является своего рода предельным значением для нашего экземпляра процессора Intel Core i7-4770K, и ни на одной плате нам не удалось «завести» его на частоте 4,9 ГГц.

Фирменные утилиты

Естественно, в комплекте с платой Asus Z97-Deluxe поставляется большое количество разнообразных утилит. Набор этих утилит стандартен — он точно такой же, что и для платы Asus Z97-A, которую мы уже рассматривали.

Выводы

Итак, давайте подведем итог. Прежде всего, нужно отметить, что плата Asus Z97-Deluxe кардинальным образом отличается от своей предшественницы — платы Asus Z87-Deluxe. Это совсем другая плата и по разводке, и по функциональным возможностям, и по набору контроллеров.

Казалось бы, на плате Asus Z97-Deluxe очень много различных разъемов и портов: разъем M.2, два разъема SATA Express, десять портов USB 3.0, восемь портов USB 2.0, шесть портов SATA 6 Гбит/с. Кроме того, слот PCI Express 2.0 x4, четыре слота PCI Express 2.0 x1, три сетевых интерфейса, да и еще два слота PCI Express 3.0 x16. Однако не стоит обольщаться. Нужно учитывать, как все это вместе работает и что с чем разделяется. И в результате получаем, что разъемов, слотов и портов, доступных для одновременного использования, не так уж и много. Поэтому можно сказать, что данная плата предоставляет широкий выбор различных портов и разъемов, однако это вовсе не означает, что все их можно задействовать одновременно.

В целом, плата очень функциональная и может использоваться для создания различного типа высокопроизводительных ПК. Это может быть игровой ПК или специализированный ПК для ресурсоемких приложений.

Осталось лишь дождаться появления этой платы в продаже и выяснить, сколько она стоит.

Средняя цена по данным Яндекс.Маркет
T-10816333
Предложения Asus Z97-Deluxe по данным Яндекс.Маркет
L-10816333-10

Плата предоставлена на тестирование производителем
