ASUS P5WD2-E Premium — топовая системная плата на базе чипсета Intel 975X


  • Чипсет Intel 975X (применен северный мост i975X и южный ICH7R)

Чипсет Intel 975X практически не имеет выигрышных особенностей для простого покупателя. Будучи формально старшим в линейке продуктов Intel, он превосходит i955X только в официальной поддержке ATI CrossFire (причем официальной поддержки NVIDIA SLI нет до сих пор), а стоит дороже. Если учесть к тому же, что доля обладателей систем с двумя видеоускорителями ничтожно мала, то становится понятно, почему i975X не повторяет даже и без того скромного успеха своего предшественника. Производители материнских плат также практически проигнорировали выход нового чипсета, но если почти все представители второго эшелона сделали это в прямом смысле, то ведущие компании, конечно, вынуждены поддерживать реноме. В результате, все они бодро выпустили по одной модели (Gigabyte — полторы), но ни активно рекламировать, ни предлагать реально интересные новые решения не стали (опять же — исключением является Gigabyte с ее платой G1975X).

Так, в случае ASUS мы имеем модель P5WD2-E Premium, разумеется, с поддержкой CrossFire. Из прочих особенностей, позволяющих плате претендовать на звание «Premium», отметим два гигабитных сетевых адаптера, удвоение интегрированных возможностей чипсета в области хранения данных (причем, что приятно, и для SATA-, и для PATA-устройств), стандартную для плат такого уровня поддержку FireWire и HDA. Также выделим возможности, которые новинка от ASUS предоставляет для установки всевозможных карт расширения: к двум слотам для видеоускорителей (PCIEx16) добавлены 3 слота PCI, 1 PCIEx1 и 1 PCIEx4 (со скоростью x2). Очередная топовая модель готова.

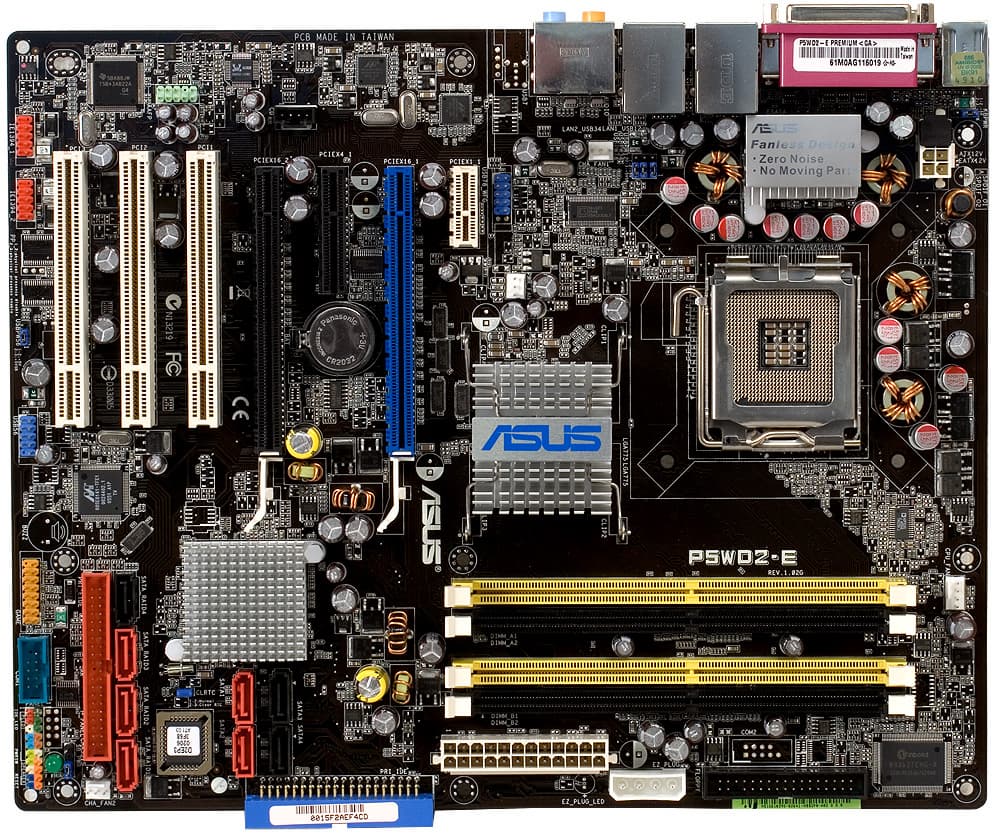

Дизайн платы, при всей ее функциональности, оставляет приятное впечатление: потенциально широкой видеокарте в основном слоте PCIEx16 принесен в жертву слот PCIEx4, а не PCI; разъемы для ATA-накопителей помешают в худшем случае второй видеокарте и очень длинной PCI-карте расширения; остальные разъемы сосредоточены по краям платы. Также фирменной особенностью плат ASUS является «уложенный набок» разъем IDE, который позволяет спокойно подключать шлейф, не создавая путаницу из кабелей. Из минусов — разве что чересчур плотное размещение разъемов PATA и SATA дополнительного контроллера, так что если попытаться задействовать их все, проделать это в корпусе, не вынимая кабели, будет непросто. Перемычка для сброса CMOS расположена удобно, она легко доступна даже после установки платы в корпус. В то же время, все остальные перемычки следует установить желаемым образом сразу после вынимания платы из коробки, так как в собранном системном блоке сделать это будет затруднительно. Краткое описание функциональности перемычек на текстолите отсутствует.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены по четыре полевых транзистора на канал (половина из которых прикрыта эффектным радиатором, а остальные оставлены как есть) и суммарно 11 конденсаторов по 820 мкФ и 6 по 1000 мкФ (качественные и надежные электролитические конденсаторы от компаний Sanyo и United Chemi-Con), также на плате находится стабилизатор напряжения памяти, включающий 6 конденсаторов по 1000 мкФ и усиленный применением индуктивных элементов. Зеленый светодиод информирует о подаче питания на плату, запрещается заниматься установкой или удалением компонентов системы, пока он горит. Из разведенных, но нераспаянных элементов на поверхности платы отметим разъем COM2 для подключения второго последовательного порта на планке. Компания предлагает еще одну модель на чипсете i975X (P5WDG2-WS), но та ориентирована на рынок рабочих станций (с характерными атрибутами в виде слотов расширения PCI-X), ее дизайн и функциональность значительно отличаются. В то же время, модели ASUS на i955X также имеют иной дизайн, то есть для P5WD2-E Premium была сделана собственная разводка. Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу девятью винтами, все края платы жестко фиксированы.

Системный мониторинг (Winbond W83627EHF, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Q-Fan — автоматическое управление частотой вращения процессорного вентилятора и вентилятора, подключенного к одному из разъемов на плате, в зависимости от температуры процессора. Регулировка состоит в выборе одного из трех предопределенных профилей работы.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена поддержка следующих моделей: Intel Celeron D (до 3,33 ГГц), Pentium 4 (до 3,8 ГГц), Pentium 4 Extreme Edition (до 3,73 ГГц), Pentium D (до 3,6 ГГц), Pentium Extreme Edition (до 3,73 ГГц), включая процессоры, произведенные по 65-нанометровой технологии);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800 с и без ECC; поддерживается двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (в режиме CrossFire оба работают как х8);
  • «Универсальный» слот форм-фактора PCIEx4 (с максимальной скоростью работы x2);
  • Слот PCIEх1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, или же требуется задействовать дополнительный разъем на плате), 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор) и 4-контактный периферийный для питания мощных видеокарт без разъема питания на борту;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — один «чипсетный», второй функционирует за счет дополнительного контроллера Marvell;
  • 8 разъемов SATA-II (Serial ATA II) — 4 из них «чипсетные» (подключаемые диски можно объединить в массив RAID: RAID 0, RAID 1, RAID 5, RAID 10 (0+1), Intel Matrix RAID), еще 4 функционируют за счет дополнительного контроллера Marvell (один из них, выделенный черным цветом, нельзя использовать одновременно с разъемом e-SATA на задней панели платы);
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • 2 разъема для подключения планок на 2 порта FireWire;
  • Разъем для подключения планки с Game-портом;
  • Разъем для подключения планки с COM-портом;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 4 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

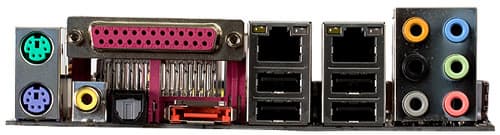

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, S/PDIF-Out типов Coaxial и Toslink (оптический), 1 e-SATA (внешний порт Serial ATA без питания);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear, Side).

Комплект поставки

  • Упаковка: обычная коробка серии AI Life стандартного размера, с открывающейся (на манер книжной) «страницей» с перечислением особенностей и функциональности платы;
  • Руководство пользователя на английском языке;
  • Кабели: 6 кабелей SATA с 3 переходниками-разветвителями питания на 6 устройств SATA, 1 ATA66 и 1 FDD (черного цвета с логотипом компании), 1 ATA33 для подключения CD-ROM;
  • Планка на заднюю панель компьютера с 2 портами USB и 1 Game-портом;
  • Планка на заднюю панель компьютера с (6-контактным) портом FireWire;
  • Планка на заднюю панель компьютера с COM-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска с необходимыми для работы платы драйверами и фирменными утилитами ASUS, а также InterVideo WinDVD Suite (PhotoAlbum, WinDVD Creator 2, Copy 2.5, Disc Master 2.5).

Как видите, комплект поставки достойный, но роскошью тут и не пахнет.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC882M, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out, а также с поддержкой технологий Dolby Master Studio, включая Dolby Headphone, Dolby Virtual Speaker, Dolby Pro Logic IIx и Dolby Digital Live;
  • 2 сетевых контроллера, на базе микросхем Marvell 88E8053-NNC1, с поддержкой скоростей передачи данных 10/100/1000 Мбит/с (PCIEx1 Gigabit Ethernet) и с AI Net2;
  • ATA-контроллер (SATA+PATA), на базе микросхемы Marvell 88SE6141-TFE1, с поддержкой 1 канала (2 устройств) ATA133 (работоспособность устройств типа CD-ROM не гарантируется) и 4 портов SATA300 (SATA-II), причем один из последних продублирован на задней панели платы и может быть использован для подключения внешних SATA-устройств (разумеется, только вместо соответствующего разъема на плате);
  • контроллер FireWire, на базе микросхемы Texas Instruments TSB43AB22A, c поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,13, -0,18Очень хорошо
Уровень шума, дБ (А): -80,3Хорошо
Динамический диапазон, дБ (А): 79,3Средне
Гармонические искажения, %: 0,0022Отлично
Интермодуляционные искажения + шум, %: 0,026Хорошо
Взаимопроникновение каналов, дБ: -76,6Очень хорошо
Интермодуляции на 10 кГц, %: 0,023Хорошо

Общая оценка: Хорошо (подробнее). Качество аналогового вывода звука у платы не является рекордным, несмотря на применение HDA-кодека. Тем не менее, явных провалов нет.

Отметим, что Marvell 88SE6141, вообще говоря, поддерживает функцию создания RAID-массива из SATA-дисков, но в ASUS, видимо, решили, что еще один RAID-контроллер плате не требуется, так что в текущих реализациях BIOS этот контроллер может быть задействован только в качестве устройства для подключения дополнительных винчестеров.

Фирменные технологии и особенности

  • ASUS Stack Cool 2 (пассивное охлаждение электронных компонентов в цепи преобразователя напряжения процессорного питания, используются радиаторы с обеих сторон платы);
  • ASUS NOS (динамический разгон процессора при повышении нагрузки и возврат к начальному состоянию после перехода в простой);
  • ASUS AI Net2 (распознавание сетевым контроллером места повреждения интерфейсного кабеля даже без загрузки ОС);
  • ASUS CrashFree BIOS 2 (возможность автоматического восстановления BIOS с дискеты или загрузочного CD даже после повреждения информации во флэш-микросхеме);
  • ASUS C.P.R. (CPU Parameter Recall — автоматический возврат BIOS к настройкам по умолчанию при невозможности стартовать вследствие переразгона);
  • ASUS Q-Fan2 Technology (автоматическое изменение скорости вращения вентиляторов в зависимости от температуры);
  • ASUS EZ Flash (возможность прошивки BIOS без загрузки ОС);
  • ASUS Multi-language BIOS (выбор языка отображения BIOS Setup);
  • ASUS MyLogo2 (возможность вывести на экран собственную графическую заставку при загрузке системы).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств USB
Набор перемычек для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 2.53 от AMIВозможность отключения специфических функций процессора+Hyper-Threading, Internal Thermal Control, Execute Disable Bit, Virtualization, Enhanced SpeedStep, Enhanced Halt State
Настройки таймингов памяти+Hyper Path 3, CAS# Latency, RAS# Precharge, RAS# to CAS# Delay, RAS# Activate to Precharge Delay, Write Recovery Time
Выбор частоты работы памяти+Auto, 400/533/667/711/800/889/1067 МГц при частоте FSB 1066 МГц, 400/533/667/800 МГц при частоте FSB 800 МГц и 400/533 МГц при частоте FSB 533 МГц
Возможность задания частоты для периферийных шин+PCI-E = Auto, 90—150 МГц с шагом 1 МГц
PCI = Auto (повышать в соответствии с частотой PCI-E), зафиксировать на 33,33 МГц, повышать в соответствии с частотой FSB
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—450 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+Возможность фиксации множителя в значении ×14 для любого процессора (для более эффективного разгона)
Изменение напряжения ядра процессора+Auto, от номинала до 1,7000 В с шагом 0,0125 В
Изменение напряжения памяти+Auto, 1,80 В, 1,90—2,40 В c шагом 0,05 В
Изменение напряжения чипсета+Auto, 1,50—1,65 В с шагом 0,05 В для северного моста и Auto, 1,05, 1,2 В для южного моста
Изменение терминирующего напряжения FSB+Auto, 1,2—1,5 В с шагом 0,1 В

Использовалась версия BIOS 0401, как последняя из доступных на время проведения тестирования. В вышедших на текущий момент прошивках 0501 и 0601 было добавлено определение новых моделей процессоров. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Температурный режим

Если процессоры Intel давно и уверенно «лидируют» на рынке настольных систем по тепловыделению, то чипсеты компании, даже топовые, до сих довольствуются пассивным охлаждением — во всяком случае, пассивное охлаждение для них возможно, что и демонстрируют платы от Intel (разумеется, другие производители вольны использовать любые кулеры — см. пример Gigabyte G1975X). Инженеры ASUS в данном случае ограничились для северного моста игольчатым радиатором, причем даже не слишком крупным. Любопытно взглянуть, насколько эффективна такая система охлаждения, и сравнить ее возможности с тем, что демонстрировала плата ASUS P5N32-SLI Deluxe, основанная на NVIDIA nForce4 SLI IE + nForce4 SLI и тоже оснащенная пассивной системой охлаждения, но гораздо более сложной, с использованием тепловых трубок и дополнительных радиаторов.


Из приведенной диаграммы видно, что новая модель имеет температуру обоих мостов чипсета ниже на пару градусов, причем как под нагрузкой, так и в простое. Какие выводы можно сделать из этих данных? Во-первых, мосты i975X очевидно холоднее фактически двух северных мостов NVIDIA на плате P5N32-SLI Deluxe — этого и следовало ожидать. Во-вторых, температуры во всех случаях находятся очень далеко от критических значений для чипсета, и если охлаждение в вашем корпусе организовано грамотно, то скидка на открытый корпус нашего тестового стенда должна быть не слишком велика. Является ли в таком случае оправданным применение сложной конструкции с тепловыми трубками для охлаждения чипсета на P5N32-SLI Deluxe? Вероятно, лишь в двух случаях: при очень высокой температуре в корпусе и при сильном разгоне, который увеличивает (хоть и не так значительно, как у процессора) тепловыделение интегрированных в чипсет контроллеров.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память:
    • 2 модуля по 512 МБ Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, тайминги при тестировании 3-3-3) для платы ASUS
    • 2 модуля по 512 МБ Corsair XMS2-5400 CM2X512-5400C4 (DDR2-667, тайминги при тестировании 4-4-4) для платы MSI
  • Видеокарта: ATI Radeon X800 XT, 256 МБ GDDR3
  • Жесткий диск: Samsung SP1213C (SATA, 7200 об/мин, буфер 8 МБ)
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

Поскольку модель Gigabyte на i975X попала к нам ненадолго и была использована для специального тестирования, конфигурация того тестового стенда довольно значительно отличалась от нашей обычной. Пришлось подождать, пока в нашу лабораторию не попала еще одна плата на топовом чипсете Intel, на этот раз от MSI, обзор которой выйдет в ближайшее время. Именно с ней мы и сравним теперь показатели ASUS P5WD2-E, а в обзоре MSI 975X Platinum подведем итог по скорости моделей на i975X.

Тест ASUS P5WD2-E Premium MSI 975X Platinum
Архивирование в 7-Zip, мин:сек 7:12 6:59
Кодирование MPEG4 (XviD), мин:сек 5:17 5:12
Unreal Tournament 2004 (Low@640×480), fps 71,4 73,0
Unreal Tournament 2004 (Highest@1600×1200), fps 64,4 67,0
Doom 3 (Low@640×480), fps 113,7 111,6
Doom 3 (Highest@1600×1200), fps 59,8 58,7

К сожалению, плата MSI не позволила использовать память в режиме DDR2-533 с таймингами 3-3-3, но как мы показали в сравнении последних чипсетов Intel при разных режимах работы памяти, DDR2-667 с таймингами 4-4-4 практически эквивалентна этой установке. В целом ASUS P5WD2-E выглядит помедленнее, но разница не превышает 4%, а в некоторых играх, чувствительных к скорости видеокарты, эта плата даже немного быстрее.

Итог

Добротная топовая материнская плата, подтверждающая свой статус использованным чипсетом и дополнительной функциональностью, а также обладающая пассивным охлаждением. Из недостатков отметим рациональный, но не выдающийся комплект поставки, а также не слишком высокую скорость работы. Безусловно, эта модель станет хорошим выбором для тех, кто хочет просто, недолго думая, купить основу для топового современного компьютера, однако ни по цене, ни по функциям для энтузиастов это не самое оптимальное решение.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
