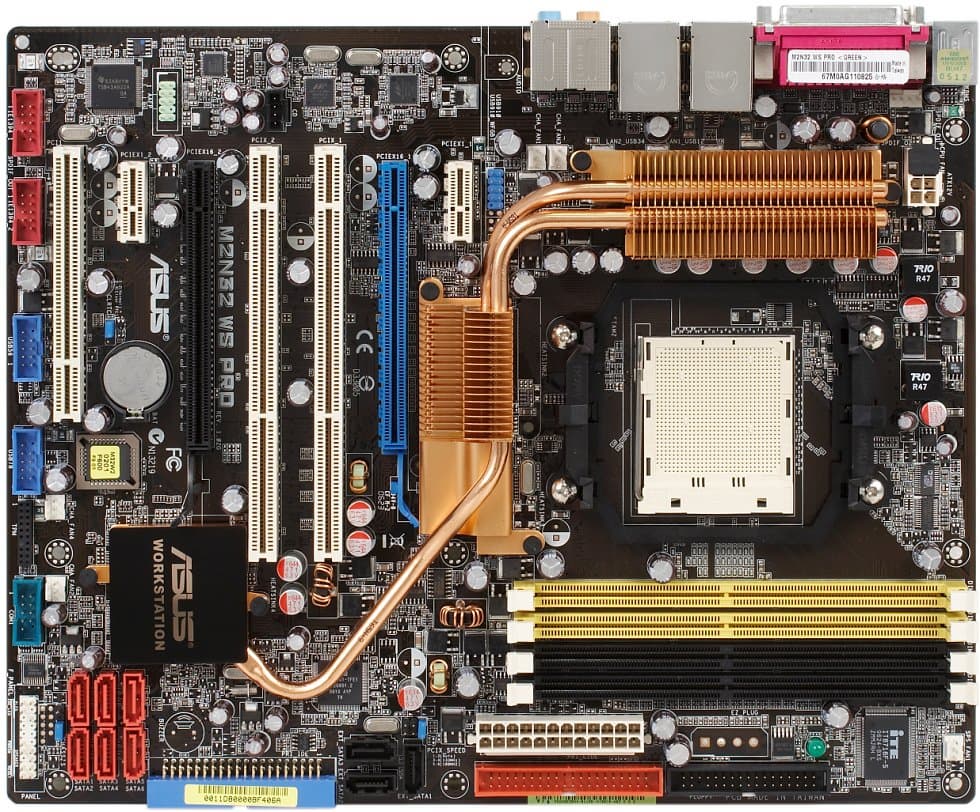

ASUS M2N32 WS Professional — системная плата на базе чипсета NVIDIA nForce 590 SLI (Socket AM2)


  • Чипсет NVIDIA nForce 590 SLI (северный мост nForce 190 SPP и южный nForce 590 SLI MCP)

Современные чипсеты для настольных компьютеров, особенно старшие модели, располагают во многих отношениях избыточной комплектацией периферийными интерфейсами. Действительно, компьютер, в котором установлено 6 винчестеров трудно назвать рядовым ПК, скорее ему подойдет название «рабочей станции» и — соответствующие задачи, требующие организации дискового массива. Поэтому нет ничего удивительного, что на основе «настольных» чипсетов выходят платы, непосредственно предназначенные для сборки рабочих станций, отличающиеся от своих «гражданских» прототипов лишь поддержкой специфических интерфейсов, в частности, PCI-X, которая обеспечивается за счет дополнительных микросхем. Разумеется, тестирование таких плат по нашей методике не претендует на детальное раскрытие темы. Но нам показалось любопытно на примере данной платы (весьма популярной в московской рознице), охватить и смежный с «настольным» сегмент.

Дизайн модели для «рабочих станций» напоминает обе игровые (ASUS M2N32-SLI Deluxe и ASUS Crosshair) на том же чипсете, а добавление микросхемы PCI-X-туннеля не сказалось на удобстве компоновки. Разъемы для подключения планок с периферийными портами снабжены бортиками, в оба графических порта можно установить видеокарты с крупногабаритными системами охлаждения, а «чипсетный» IDE-разъем положен «на бок». По совокупности дизайн заслуживает добрых слов, лишь расположение перемычки для очистки CMOS выбрано неоптимально, для доступа к ней после установки платы в корпус придется вооружиться пинцетом или вынимать карты из соседних PCI и PCIE-портов. Слоты PCI-X не могли не потеснить остальные порты на плате, сокращению подверглись простые PCI, что вполне естественно, учитывая, что в слоты PCI-X можно установить и обычные (64-битные) карты расширения, рассчитанные на PCI-шину.

На плате применена общая система охлаждения на тепловых трубках для чипсета, PCI-X-туннеля и стабилизатора питания (охлаждение обеспечивается для всех полевых транзисторов, но прижим радиатора к ним неравномерный и обеспечивается через толстую термопрокладку, словом, для пользователей, стремящихся к идеалу, остается простор для приложения собственной технической смекалки). Радиаторы установлены вокруг процессорного гнезда с таким расчетом, чтобы процессорный кулер дополнительно обдувал их. Нагрев радиаторов субъективно кажется изрядным, но о том, что излучение тепловой энергии :) чипсетом и преобразователем даже под нагрузкой не столь велико, свидетельствует тот факт, что после организации минимального обдува, нагрев радиаторов легко снижается до температуры окружающей среды.

Компания ASUS продолжает использовать для оснащения старших моделей восьмиканальный импульсный стабилизатор напряжения питания. Cхема с увеличенным числом каналов обеспечивает большую стабильность выходного напряжения, повышается эффективность преобразования, особенно в случае, если потребление энергии компонентами системы велико. Аналогично M2N32-SLI Deluxe используется по 2 полевых транзистора на канал (всего 16), 2 конденсатора по 1000 мкФ и 7 конденсаторов по 820 мкФ от Sanyo и United Chemi-Con.

Разведенных, но нераспаянных элементов на плате нет, учитывая поддержку PCI-X, данная модель имеет уникальный дизайн. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Q-Fan Control — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора и системной. Использована полностью автоматическая схема — частота вращения возрастает пропорционально росту температуры, для 50 градусов в нашем случае составила 70% от максимальной, а на максимальных оборотах вентилятор работал при 75 градусах. К сожалению, в текущей версии BIOS имеются погрешности в реализации управления и мониторинга температуры (для некоторых процессоров показания датчика завышаются, а обороты исправно возрастают, но далеко не всегда снижаются после снятия нагрузки).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных к настоящему времени);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей (оба всегда работают в режиме x16);
  • 2 слота PCI-X;
  • 2 слота PCIEx1;
  • 1 слот PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V);
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) , из которых один — «чипсетный» на 2 устройства ATA133, поддержка еще одного на 2 устройства ATA100 обеспечивается контроллером Marvell 88SE6141;
  • 9 разъемов SATA-II (Serial ATA II), из них на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD, поддержка еще 3 обеспечивается контроллером Marvell 88SE6141;
  • Разъем для установки TPM-модуля;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • 2 разъема для подключения планок на 2 порта FireWire (IEEE1394a);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • 6 разъемов для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения.

Задняя панель платы (слева направо, по блокам)

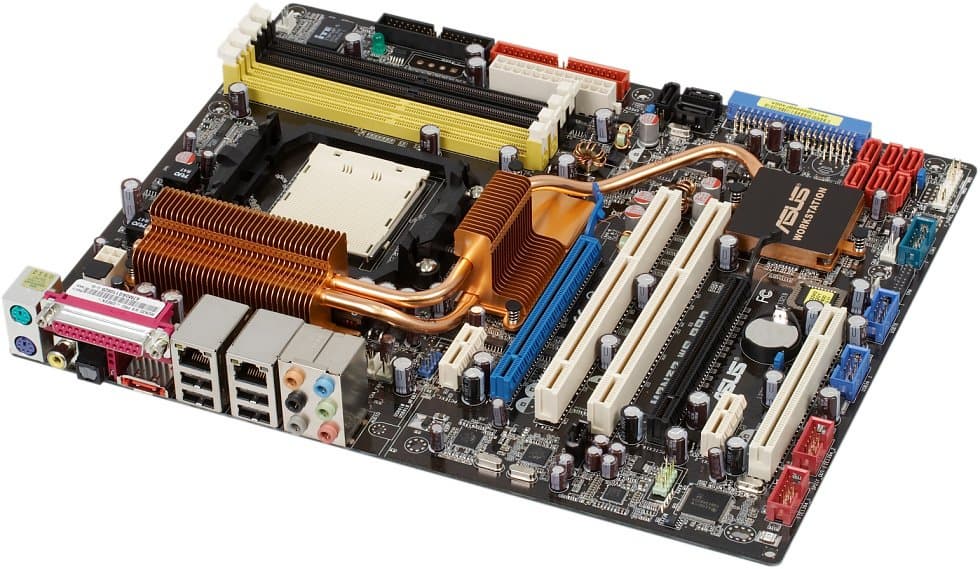

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 коаксиальный и 1 оптический S/PDIF-Out, 1 внешний Serial ATA II;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка серии «Main Station» оригинального «изумрудного» цвета в «суперобложке» с описанием фирменных особенностей платы;
  • Документация: руководство пользователя;
  • 9 кабелей Serial ATA;
  • 4 переходника-разветвителя питания SATA на 8 устройств и 1 переходник на 1 устройство;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Планка на заднюю панель с 2 портами USB;
  • Планка на заднюю панель с 2 портами FireWire 400 (4 и 6-контакными);
  • SLI Bridge для соединения видеокарт при работе в режиме SLI;
  • ASUS Array Mic — микрофон для использования в системах распознавания речи и передачи голоса (с возможностями фильтрации шума и подавления эха);
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;

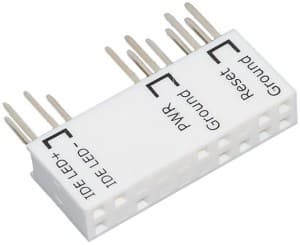

  • 3 колодки «Q-Connector» для удобного присоединения выходов от кнопок и лампочек, разъемов USB и FireWire на передней панели корпуса (их предлагается зафиксировать на соответствующей колодке и при необходимости временного снятия платы, процесс разборки и сборки существенно ускоряется);
  • Компакт-диск с драйверами и фирменными утилитами ASUS;
  • Компакт-диск InterVideo Media Launcher (пакет программ для создания DVD с видеозаписями, фотоархивом и т.п., включает PhotoAlbum 1.0, WinDVD Creator 2 Platinum, DVD Copy 2.5 Platinum, Disc Master 2.5 Platinum).

Набор фирменных утилит включает: ASUS EZ-Flash и ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II и AI Booster (для мониторинга системных параметров и разгона из Windows), также имеется антивирус Norton Internet Security 2006.

Интегрированные контроллеры

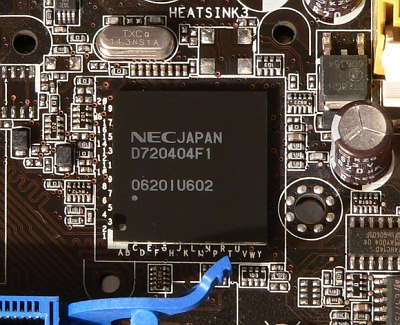

  • PCI-X, на базе PCI-Express-туннеля NEC uPD720404, преобразующего 4 линии PCI-Express в один домен PCI-X, с поддержкой двух портов PCI-X 1.0 и возможностью выбора 100 или 133 МГц частоты шины;
  • Звуковой, на базе HDA-кодека Analog Devices AD1988B, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и PHY-контроллеров Marvell 88E1118-MNC1;
  • SATA-II/IDE RAID-контроллер, на базе микросхемы Marvell 88SE6141, с поддержкой 4 устройств SATA300, включая одно внешнее (с интерфейсом PCI-Express). Возможность объединения SATA-дисков в RAID-массив, предусмотренная контроллером, не реализована, зато поддержка ATA100, дополняет «чипсетный» канал;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.06, -0.28Очень хорошо
Уровень шума, дБ (А): -88.6Хорошо
Динамический диапазон, дБ (А): 87.0Хорошо
Гармонические искажения, %: 0.0037Очень хорошо
Интермодуляционные искажения + шум, %: 0.046Хорошо
Взаимопроникновение каналов, дБ: -83.5Очень хорошо
Интермодуляции на 10 кГц, %: 0.024Хорошо

Общая оценка: Хорошо (подробнее). Реализация интегрированной звуковой поддержки на стандартном уровне для HD Audio в исполнении кодеков от Analog Devices, которые ASUS издавна предпочитает.

Фирменные технологии и особенности

  • Fanless Design — общая система охлаждения на тепловых трубках для чипсета и стабилизатора напряжения, позволяющая обойтись без вентиляторов на плате, работающей в штатном частотном режиме;
  • Stack Cool 2 — дополнительный слой материнской платы, позволяющий более эффективно отводить тепло от основных микросхем;
  • 8-канальный стабилизатор питания;
  • PEG Link Mode — автоматический разгон шины PCI-Express в зависимости от потребности видеокарты в дополнительной пропускной способности (доступно 4 режима), может использоваться с любой картой. Также поддерживается режим LinkBoost, поддерживаемый чипсетом (только для карт на графических процессорах NVIDIA);
  • AI Clock Skew — тактирование памяти «смещенным» сигналом, что позволяет улучшить разгонный потенциал на 10—15% (по оценкам самой ASUS);
  • AI NOS (Non-Delay Overclocking System) — динамический разгон процессора в зависимости от его загрузки. Частота повышается только при максимальной загрузке процессора, в остальное время он работает на штатной частоте (или сниженной по команде драйвера Cool’n’Quiet);
  • AI Net 2 — получение информации о состоянии кабелей, подключенных к обоим сетевым контроллерам, через раздел LAN Cable Status в BIOS (и с помощью соответствующей утилиты под Windows);
  • CPU Parameter Recall — автоматическое восстановление «частотных» параметров по умолчанию в BIOS после неудачного разгона;
  • CrashFree BIOS 3 — автоматическое восстановление BIOS с флэш-накопителя после неудачной перепрошивки;
  • BIOS Profile — возможность сохранения настроек BIOS в CMOS-памяти или отдельном файле для удобства восстановления «удачного» профиля настроек или даже обмена настройками с другими пользователями;
  • Music Alarm — использование компьютера в качестве «будильника», причем в качестве «звукового сигнала» может быть назначена музыкальная дорожка с компакт-диска.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AWARD 6.00PGВозможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
SLI-Ready Memory
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, AI Clock Skew, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Read-To-Write Time и огромный выбор дополнительных настроек, связанных с функционированием памяти
Выбор частоты работы памяти+400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шин HT+ Для обеих шин множитель (причем для шины между между северным и южным мостом — отдельно для прямого и обратного направления) процессором и северным мостом (x1—x5 с целым шагом) и разрядность (8 или 16 бит) для шины от процессора до северного моста и 4, 8, 16 бит для шины от северного моста до южного и отдельная плавная регулировка опорной частоты шины от северного моста до южного (200—400 МГц с шагом 1 МГц)
Возможность задания частоты для периферийных шин+PCIEx16 = 100—200 МГц с шагом 1 МГц (отдельно для обоих графических портов)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора+0,800—1,550 В с шагом 0,025 В
Изменение напряжения памяти+1,800—2,500 В с шагом 0,025 В и коэффициент умножения напряжения для терминаторов памяти (0,5 и 0,6)
Изменение напряжения чипсета+1,20—1,40 В с шагом 0,05 В для северного моста и 1,500—1,750 В с шагом 0,025 и напряжение Standby (1,5—1,7 с шагом 0,1 В) для южного моста
Изменение напряжения шины HT+1,200—1,500 В с шагом 0,025 В для шины от процессора до северного моста и 1,300—1,500 В с шагом 0,025 В от северного моста до южного

Использовалась версия BIOS 06.01 от 05.10.06, как последняя релизная версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Помимо возможности поднимать частоту процессора вручную предусмотрено два полуавтоматических режима «легкого разгона», предусматривающие повышение частоты на 3, 5, 8, 10% — AI Overclock и AI N.O.S. (в первом случае наблюдается постоянный разгон, во втором — повышение только при максимальной нагрузке на процессор). Плата для «рабочих станций» едва ли у кого ассоциируется с разгонными экспериментами, и по сравнению с ASUS M2N32-SLI Deluxe, диапазоны отдельных настроек уменьшены, но вовсе не радикально. Снизив процессорный множитель до минимального (и пропорционально скорректировав множители для Hyper-Transport и памяти), мы получили предел частоты тактового генератора 330 МГц, впрочем, с повышением процессорного множителя, диапазон сокращается (даже несмотря на то, что результирующая частота процессора и остальных компонентов остается сниженной относительно номинала!). И гарантированно стабильной в нашем случае оказалась частота 260 МГц.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята «игровая» модель на том же чипсете — ASUS M2N32-SLI Deluxe.

Тест ASUS M2N32-SLI Deluxe ASUS M2N32 WS Professional
Архивирование в 7-Zip, мин:сек 6:34 6:37
Кодирование MPEG4 (XviD), мин:сек 6:04 6:01
Unreal Tournament 2004 (Low@640×480), fps 77,7 78,5
Unreal Tournament 2004 (Highest@1600×1200), fps 73,5 74,0
FarCry (Low@640×480), fps 174 170
FarCry (Highest@1024×768), fps 130 127

Результаты тестов производительности можно назвать идентичными с точностью до погрешности измерения.

Итог

Выводы в целом можно повторить те же, что и в отношении ASUS M2N32-SLI Deluxe — добротная пассивная система охлаждения, 8-канальный стабилизатор питания, обилие фирменных опций и неплохая комплектация. Однако у данной модели, определенно, меньше конкурентов (а прямых аналогов нет вовсе) и, учитывая достаточно высокую цену, можно заключить, что резон приобретения такой платы есть в случае, если вы планируете задействовать интерфейс PCI-X. Во всех остальных случаях, даже если собираемый компьютер явно принадлежит к категории «рабочих станций», можно найти менее дорогой вариант. Сама ASUS в качестве такого аналога предлагает M2N32-SLI Deluxe.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
