ASUS M2N-E — системная плата на базе чипсета NVIDIA nForce 570 Ultra (Socket AM2)

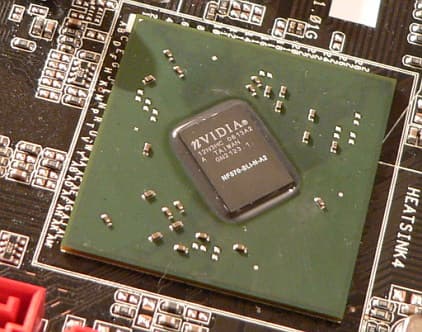

  • Чипсет NVIDIA nForce 570 Ultra (в действительности применен единый мост nForce 570 SLI MCP)

Идея унифицировать дизайн плат на чипсетах nForce 570 SLI и Ultra приглянулась не только инженерам MSI, проектировавшим свои первые модели для Socket AM2 — MSI K9N Platinum и K9N SLI Platinum. В ASUS поступили еще проще — взяли «старшую» M2N-SLI на чипсете nForce 570 SLI, распаяли слот PCIEx4 вместо второго графического порта и получили «младшую» M2N-E.

Для пользователей никаких преимуществ такое решение по сравнению с использованием «настоящего» чипсета nForce 570 Ultra не имеет. За исключением наиболее радикальных последователей идеи выжать максимум из доставшихся им компонентов, которые могут удалить перемычку в задней части PCIEx4-слота и установить в этот порт вторую видеокарту. Не исключено, что такую конфигурацию удастся заставить работать даже в режиме SLI, несимметричная схема «х8+x4» вряд ли станет ограничивающим фактором, особенно, при использовании среднебюджетных видеокарт. Тем не менее, подобные модификации — удел немногих энтузиастов, мы же продолжим рассматривать плату с точки зрения «нормального» пользователя.

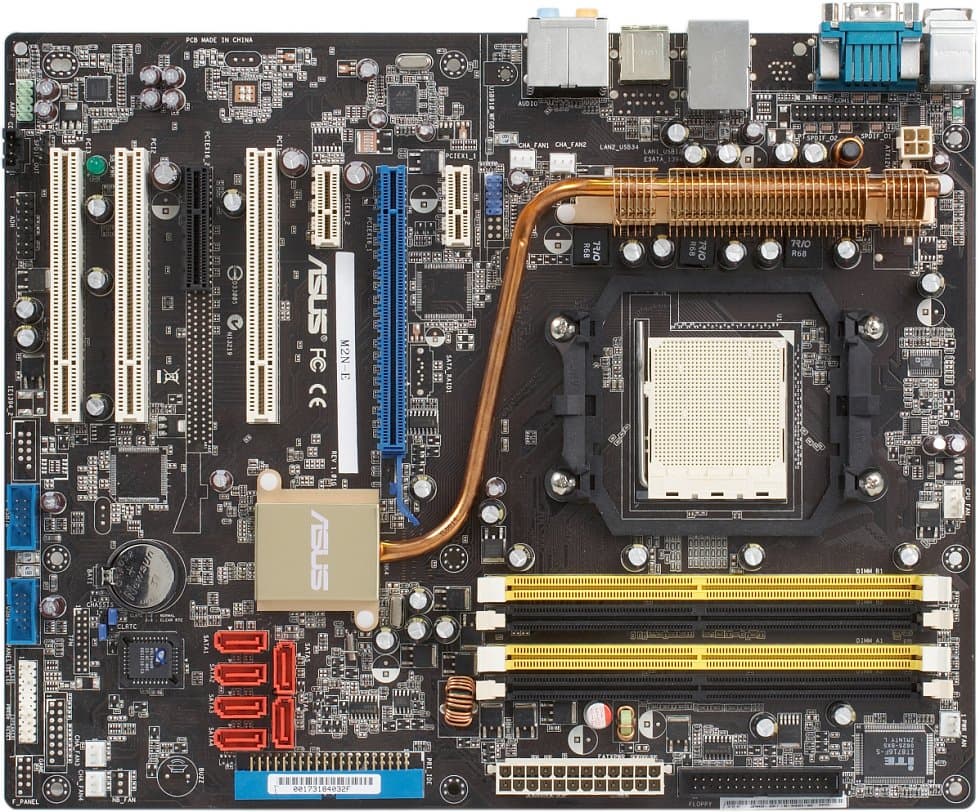

Дизайн платы весьма удачный. Положительно можно отметить и положенный «на бок» IDE-разъем (жаль лишь, что, ввиду особенностей чипсета, он имеется в единственном числе) и удаленные на достаточное расстояние от графического порта разъемы SATA, так что видеокарта с громоздкой системой охлаждения установится без труда. Разъем для флоппи-дисковода также помещается в более удобном месте, нежели принятый по современной моде нижний край платы. К сожалению, на задней панели не установлен LPT-порт, хотя места для его установки там достаточно. Также соотношение количества PCI и PCIE-слотов можно было бы изменить в пользу первых, например, пожертвовав одним PCIEx1-слотом, претендовать на который до сих пор может лишь крайне ограниченный спектр карт расширения.

Радует, что опыт установки систем охлаждения на тепловых трубках ASUS распространяет и на относительно недорогие платы. Со своей задачей кулер справляется, хоть и греется достаточно сильно, и совершенно нелишней мерой будет при выборе процессорного кулера обратить внимание на те модели, которые смогут обеспечить косвенный обдув радиатора.

В трехканальном импульсном стабилизаторе напряжения питания применены по 3 полевых транзистора на канал (разводкой предусмотрен еще один канал, отсутствующий на данной плате), 6 конденсаторов по 1500 мкФ и 4 конденсатора по 1000 мкФ, все конденсаторы производства Matsushita. Выбор характерный для недорогих плат ASUS на интегрированных чипсетах, в частности, ASUS M2NPV-VM. Дополнительно стабилизатор напряжения памяти усилен применением индуктивных элементов. Нельзя сказать, что избранное решение нас поразило избыточностью (не только на фоне 8-канальных стабилизаторов в старших моделях ASUS, но и в сравнении с решениями конкурентов, используемых на платах такого класса), кроме того, есть сведения, что катушки стабилизатора у некоторых плат при работе с нагрузкой «пищат».

На плате имеется разводка для FireWire-контроллера, дополнительного SATA-контроллера, второго LAN-адаптера и аналогового Game-порта, имеющихся у модели ASUS M2N-SLI Deluxe. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 6 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Q-Fan Control и Chassis Q-Fan Control — автоматическое управление частотой вращения процессорного вентилятора и 4 вентиляторов, подключенных к разъемам CHA_Fan, в зависимости от температуры процессора и системной, соответственно. Доступно три предустановки — Silent, Optimal и Performance. Отличие между режимами Silent и Optimal невелико, частота вращения остается практически минимальной до достижения температуры в 45—50 градусов (для процессорного вентилятора) и возрастает до максимальной при 70—75 градусах. Режим Performance, напротив, мало чем отличается от полностью заблокированного Smart Fan, частота равняется максимальной уже при 45 градусах. Для процессорного вентилятора поддерживается своместимость как с 3-ех, так и 4-контактными вентиляторами, при этом для вентиляторов с 4-контактными разъемами диапазон регулировки шире. После активации режима Silent, наблюдается забавный побочный эффект, войти в BIOS Setup простым нажатием Delete не получится, необходимо либо сбрасывать настройки перемычкой на плате, либо «долбить» клавишу Del в особо настойчивом ритме.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных к настоящему времени);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, двухканальный режим работы), желательно, использовать модули из списка протестированных на совместимость;
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx4;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и JBOD;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения LPT-порта;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • 6 разъемов для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения.

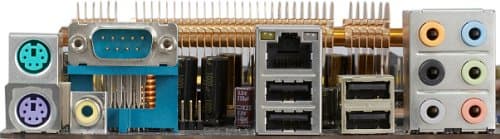

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 коаксиальный S/PDIF-Out, 1 COM;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB;
  • 6 аналоговых аудиоразъемов (Side-Out, Rear-Out, Center/Sub, Mic-In, Front-Out, Line-In).

Комплект поставки

  • Упаковка: коробка серии «AI Life» стандартного размера с надписями, в том числе, и на русском языке;
  • Документация: руководство пользователя и отдельная брошюра с кратким описанием платы на разных языках, включая русский;
  • 4 кабеля Serial ATA;
  • 2 переходника-разветвителя питания SATA на 4 устройства;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II и AI Booster (для мониторинга системных параметров и разгона из Windows), AI Nap (для ускоренного «погружения» компьютера в режим спячке) и AI Gear (упрощенный аналог AI Booster для тех, кто не желает заниматься разгоном, однако нуждается в мониторинге и возможности удобного доступа к настройкам энергосбережения и интеллектуального управления вентиляторами), также имеется антивирус-брандмауэр Norton Internet Security 2006.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Analog Devices AD1988, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и 2 разъемами S/PDIF-Out;
  • Cетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с поддержкой аппаратного брандмауэра, приоритезации трафика и прочих фирменных опций (подробнее см. в описании чипсета) и собственным высокоскоростным интерфейсом) и PHY-контроллера Marvell 88E1116-MNC1;

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.04, -0.16Очень хорошо
Уровень шума, дБ (А): -86.5Хорошо
Динамический диапазон, дБ (А): 85.8Хорошо
Гармонические искажения, %: 0.0047Очень хорошо
Интермодуляционные искажения + шум, %: 0.047Хорошо
Взаимопроникновение каналов, дБ: -91.2Отлично
Интермодуляции на 10 кГц, %: 0.028Хорошо

Общая оценка: Очень хорошо (подробнее). Ничего примечательного тесты не продемонстировали, типичный средний уровень интегрированных HD Audio-кодеков.

Фирменные технологии и особенности

  • Fanless Design — общая система охлаждения на тепловых трубках для чипсета и стабилизатора напряжения, позволяющая обойтись без вентиляторов на плате, работающей в штатном частотном режиме;
  • PEG Link Mode — автоматический разгон шины PCI-Express в зависимости от потребности видеокарты в дополнительной пропускной способности (доступно 4 режима);
  • AI NOS (Non-Delay Overclocking System) — динамический разгон процессора в зависимости от его загрузки. Частота повышается только при максимальной загрузке процессора, в остальное время он работает на штатной частоте (или сниженной по команде драйвера Cool & Quiet);
  • CPU Parameter Recall — восстановление «частотных» параметров в BIOS по умолчанию после неудачного разгона;
  • CrashFree BIOS 3 — автоматическое восстановление BIOS с флэш-накопителя после неудачной перепрошивки;
  • EZ Flash 2 — возможность перепрошивки CMOS из BIOS Setup;
  • BIOS Profile — возможность сохранения настроек BIOS в CMOS-памяти или отдельном файле для удобства восстановления «удачного» профиля настроек или даже обмена настройками с другими пользователями;
  • Music Alarm — использование компьютера в качестве «будильника», причем в качестве «звукового сигнала» может быть назначена музыкальная дорожка с компакт-диска.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AWARD 6.00PGВозможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay и огромный выбор дополнительных настроек, связанных с функционированием памяти, в отдельном разделе
Выбор частоты работы памяти+400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT+Множитель (1x—5x с целым шагом) и разрядность: 8 или 16 бит
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора+0,8000—1,5625 В с шагом 0,0125 В и отдельно повышение на 0,05 В
Изменение напряжения памяти+1,80—1,95 В с шагом 0,05 В и отдельный раздел настроек Drive Strength

Использовалась версия BIOS 03.04 от 18.08.06, как последняя релизная версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Помимо возможности поднимать частоту процессора вручную, предусмотрено два полуавтоматических режима «легкого разгона», предусматривающие повышение частоты на 3, 5, 8, 10% — AI Overclock и AI N.O.S. (в первом случае наблюдается постоянный разгон, во втором — повышение только при максимальной нагрузке на процессор). Многообразие настроек, связанных с таймингами памяти, впечатляет, однако, ограниченный диапазон регулировки напряжения, существенно портит картину. Вследствие чего, «оверклокерскую» память устанавливать на данную плату просто не имеет смысла, не исключено, что даже на штатной частоте, она будет работать в худшем режиме, нежели доступный по умолчанию для недорогих модулей, рассчитанных на стандартное напряжение (1,8 В). Еще одна нестыковка обнаружилась в разделе системного мониторинга, где имеется пункт для включения сигнализации о неработающем процессорном вентиляторе. Минимальная частота вращения, ниже которой система «поднимет тревогу», точнее выдаст предупреждение в процессе POST-тестирования, равна 800 об/мин. В действительности же, в режиме Silent, вентилятор, как правило, замедляется сильнее (тем более, сразу после включения компьютера, когда процессор едва нагрет). К счастью, это предупреждение можно отключить.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята одна из старших моделей в линейке ASUS ASUS M2N32-SLI Deluxe на чипсете NVIDIA nForce 590 SLI.

Тест ASUS M2N32-SLI Deluxe ASUS M2N-E
Архивирование в 7-Zip, мин:сек 6:34 6:37
Кодирование MPEG4 (XviD), мин:сек 6:04 6:00
Unreal Tournament 2004 (Low@640×480), fps 77,7 78,4
Unreal Tournament 2004 (Highest@1600×1200), fps 73,5 74,4
FarCry (Low@640×480), fps 174 172
FarCry (Highest@1024×768), fps 130 129

Несмотря на то, что наши модули памяти рассчитаны на работу при напряжении 2,0 В, система работала устойчиво и при максимально доступном в BIOS напряжении 1,95 В, но лишь при установленном тайминге 2T. Тем не менее, уровень производительности в тестах практически не отличается от образцового.

Итог

Возможно, несколько более урезанная, чем того бы хотелось за свою цену, плата, в частности, отсутствует FireWire-контроллер и второй сетевой адаптер. У рассмотренной нами ранее MSI K9N Platinum на чипсете nForce 570 Ultra данные опции имеются (а также есть второй полноразмерный графический порт, в который можно установить вторую карту для организации мультимониторной конфигурации). Впрочем, модель от MSI стоит немного дороже, а на счету ASUS M2N-E имеется свое преимущество — более эффективная система охлаждения. Действительно не радует ограниченный диапазон регулировки напряжения памяти, что в отдельных случаях может стать препятствием не только для разгона, но и в работе на штатных частотах для модулей с изначально завышенным напряжением, коих немало среди «оверклокерских» серий производства Kingston, Corsair, Patriot, Geil и прочих. Тем не менее, если разгоном вы не увлекаетесь (и, тем более, не собираетесь ради него тратиться на элитную память), ищете плату на дорогом дискретном чипсете, но без излишней для вас функциональности, а также неравнодушны к марке ASUS, модель M2N-E может оказаться весьма удачным выбором.

Эта модель на сайте производителя (русское зеркало).

Плата предоставлена на тестирование компанией Ultra Electronics
