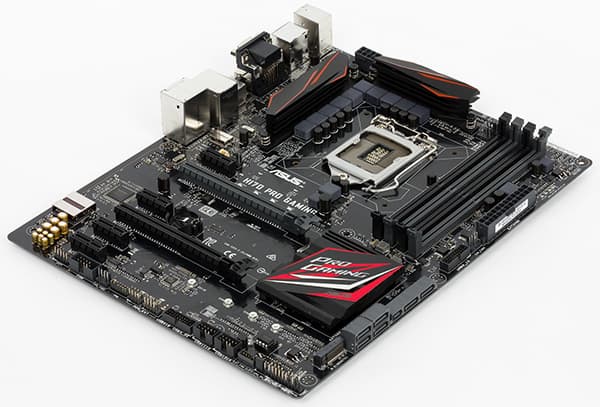

Игровая плата Asus H170 Pro Gaming


Мы уже рассмотрели несколько материнских плат серии Asus Pro Gaming на базе новых чипсетов Intel 100-й серии: Asus Z170 Pro Gaming на чипсете Intel Z170 и Asus B150 Pro Gaming D3 на чипсете Intel B150. В этой статье мы рассмотрим еще одну модель этой серии — плату Asus H170 Pro Gaming, которая основана на чипсете Intel H170.

Напомним, что чипсет Intel H170 по своим функциональным возможностям занимает промежуточное положение между Intel Z170 и Intel B150. У него меньше, чем в Z170, портов USB 3.0, меньше линий PCIe 3.0, и он не позволяет группировать 16 линий PCIe 3.0 процессора Skylake-S в два порта PCI Express 3.0 x8 или два порта PCI Express 3.0 x4 и один PCI Express 3.0 x8. А вот в сравнении с чипсетом Intel B150 у Intel H170, наоборот, больше портов USB 3.0 и больше линий PCIe 3.0. Наконец, как и Intel B150, Intel H170 не позволяет разгонять процессор и память. Соответственно, и платы на основе Intel H170 должны превосходить по своим функциональным возможностям платы на основе Intel B150.

Комплектация и упаковка

Поскольку плата Asus H170 Pro Gaming не относится к элитной серии Asus ROG, комплект ее поставки довольно скромный, что характерно для всех плат серии Asus Pro Gaming.

Она поставляется в достаточно компактной коробке, на которой рекламируется игра World of Warships (опять-таки, это стандартно для всех плат серии Pro Gaming).

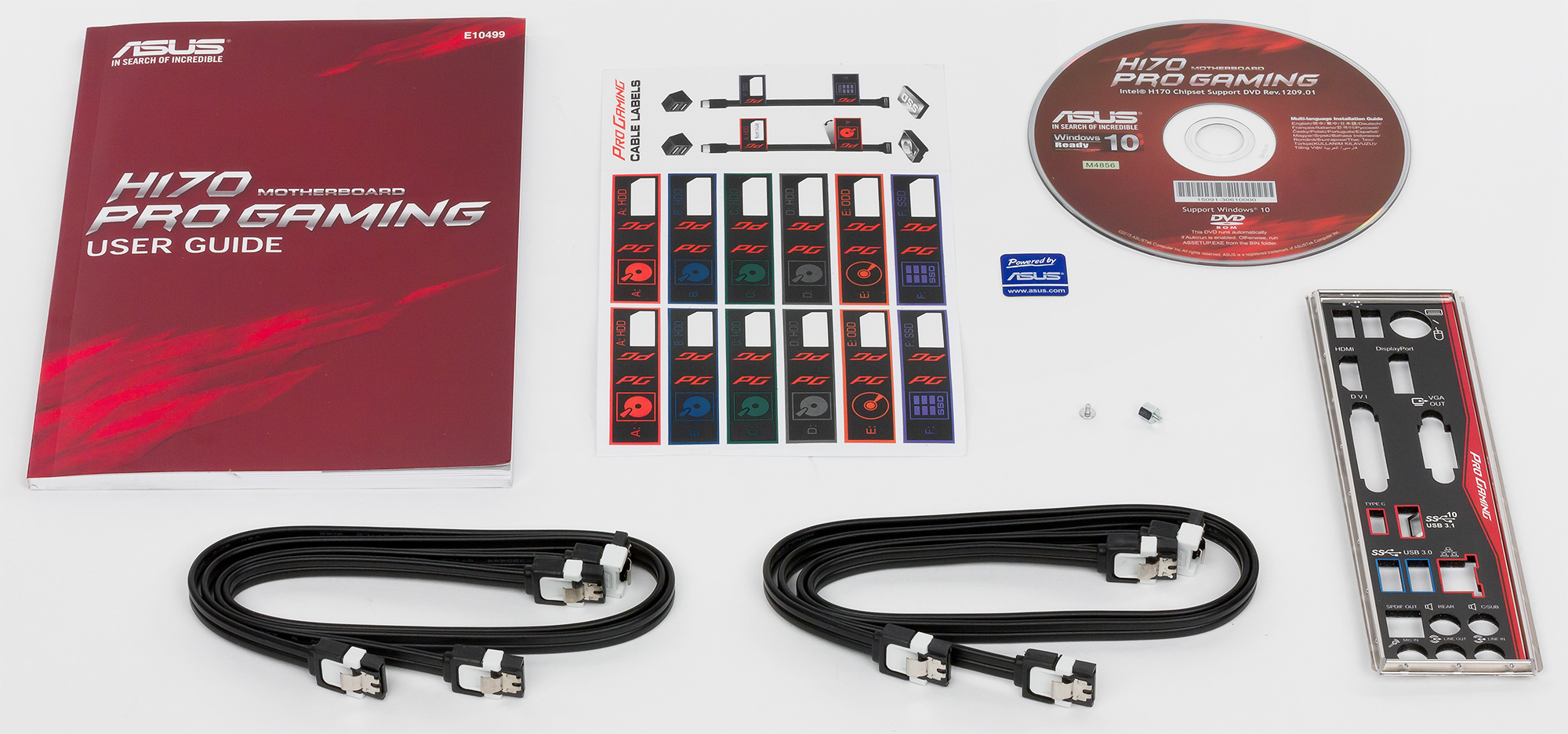

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны) и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus H170 Pro Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel H170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x16 (режим работы x4)
4 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
6 × USB 3.0
8 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

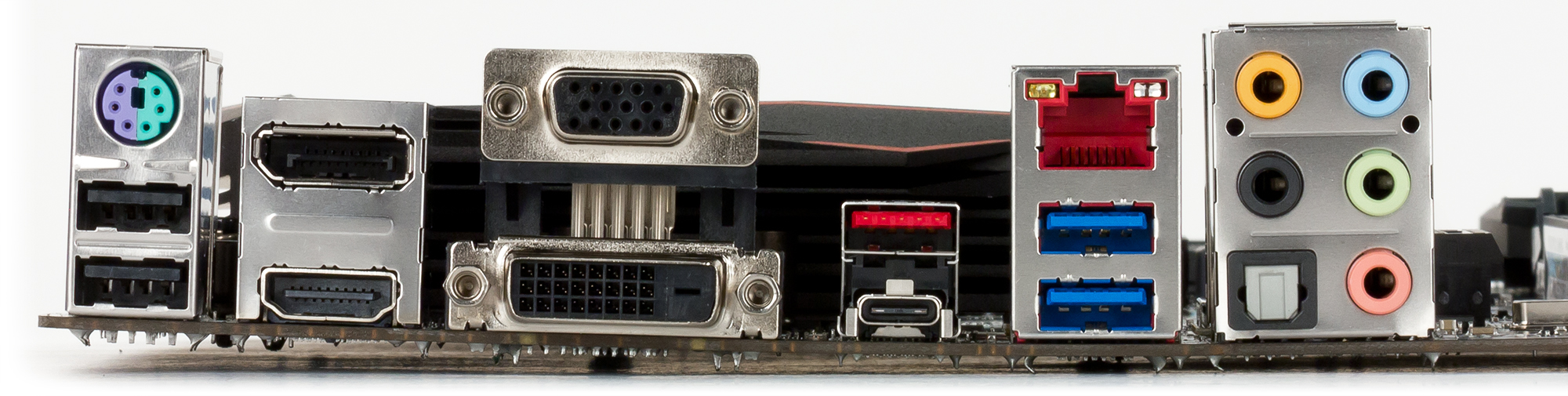

Разъемы на задней панели
2× USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × HDMI 1.4
1 × DisplayPort 1.2
1 × DVI-D
1 × VGA (D-Sub)
1 × RJ-45
2 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
5 × разъемов для подключения 4-контактных вентиляторов
2 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
1 × разъем ROG Extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12854244
Розничные предложения L-12854244-10

Форм-фактор

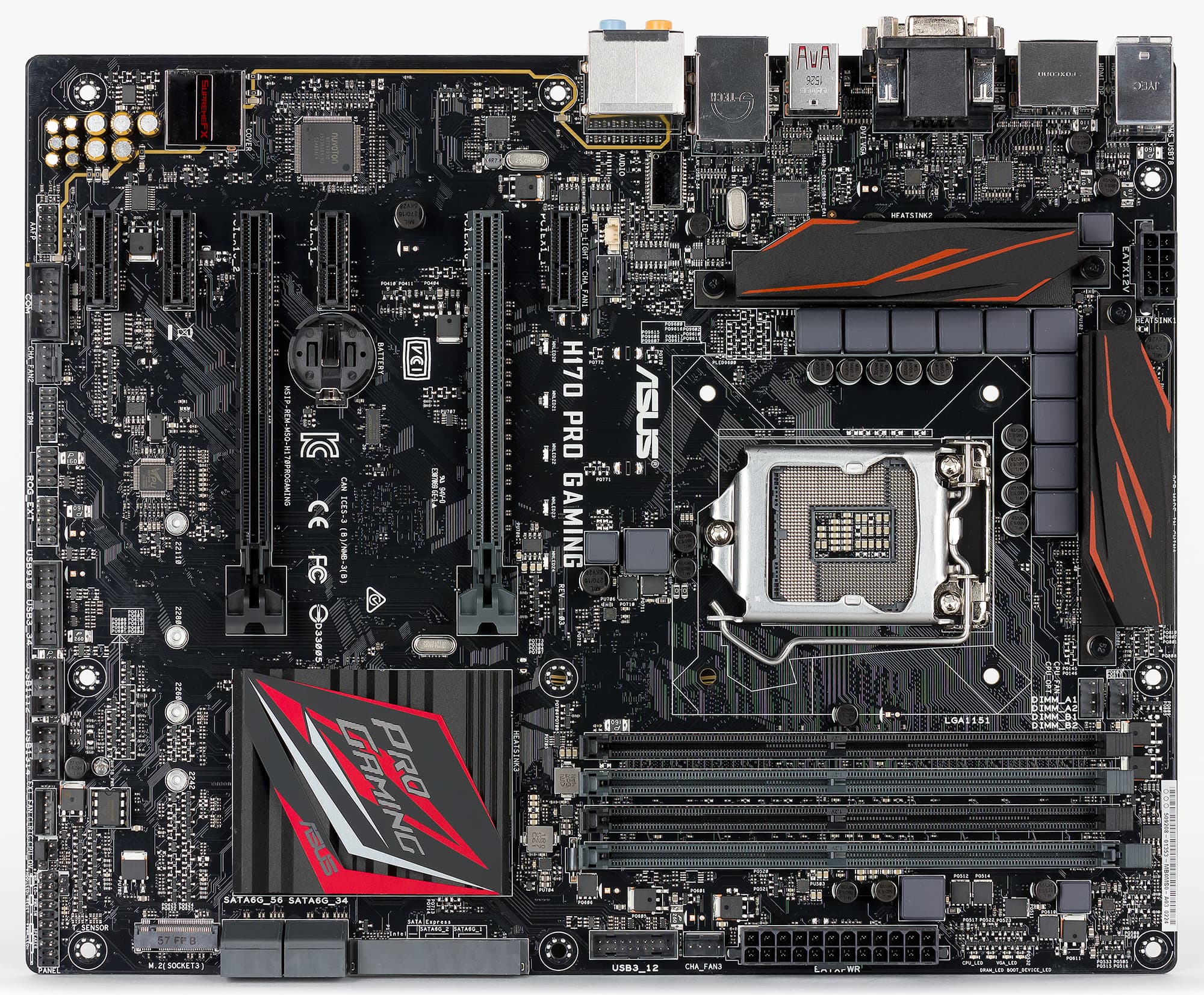

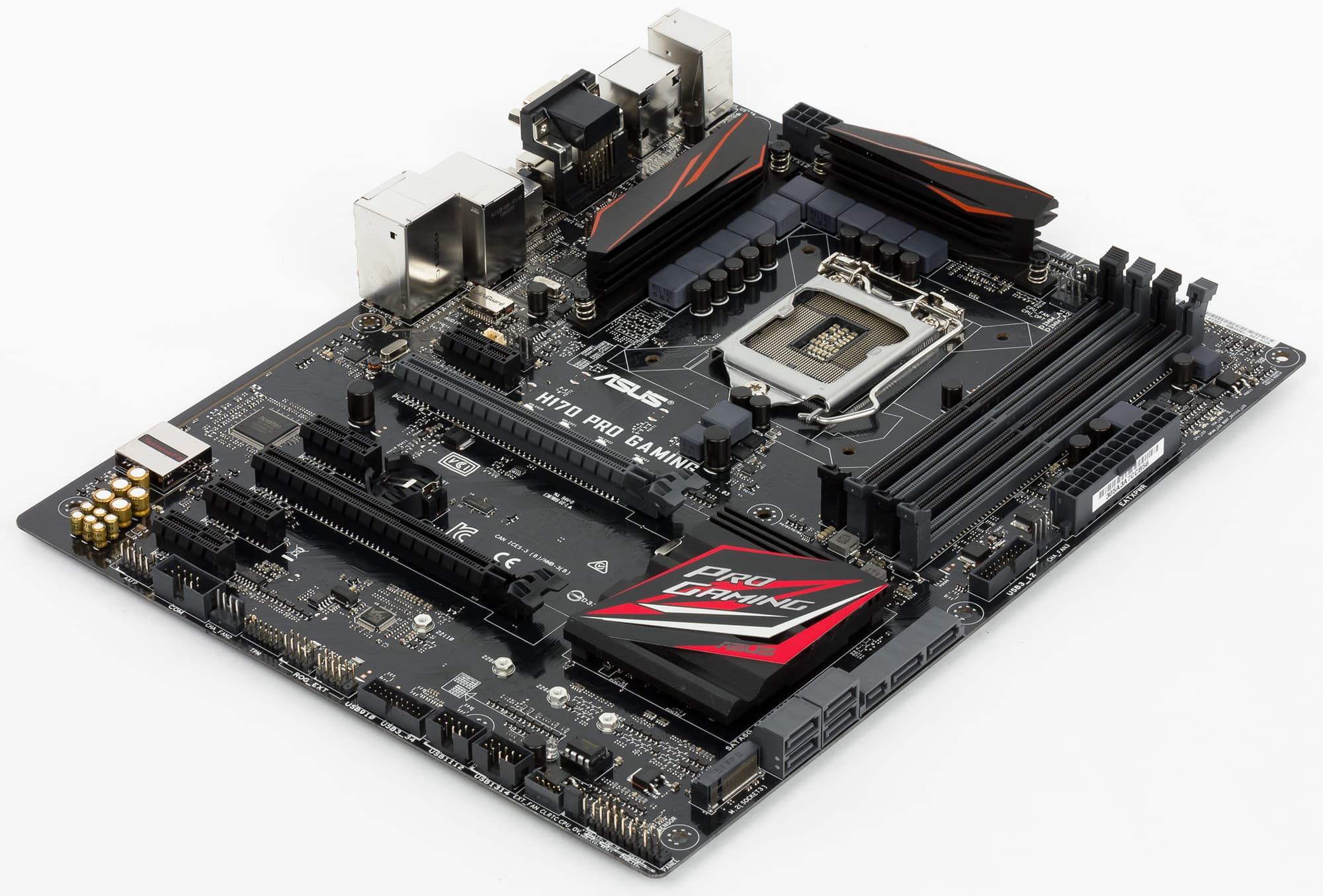

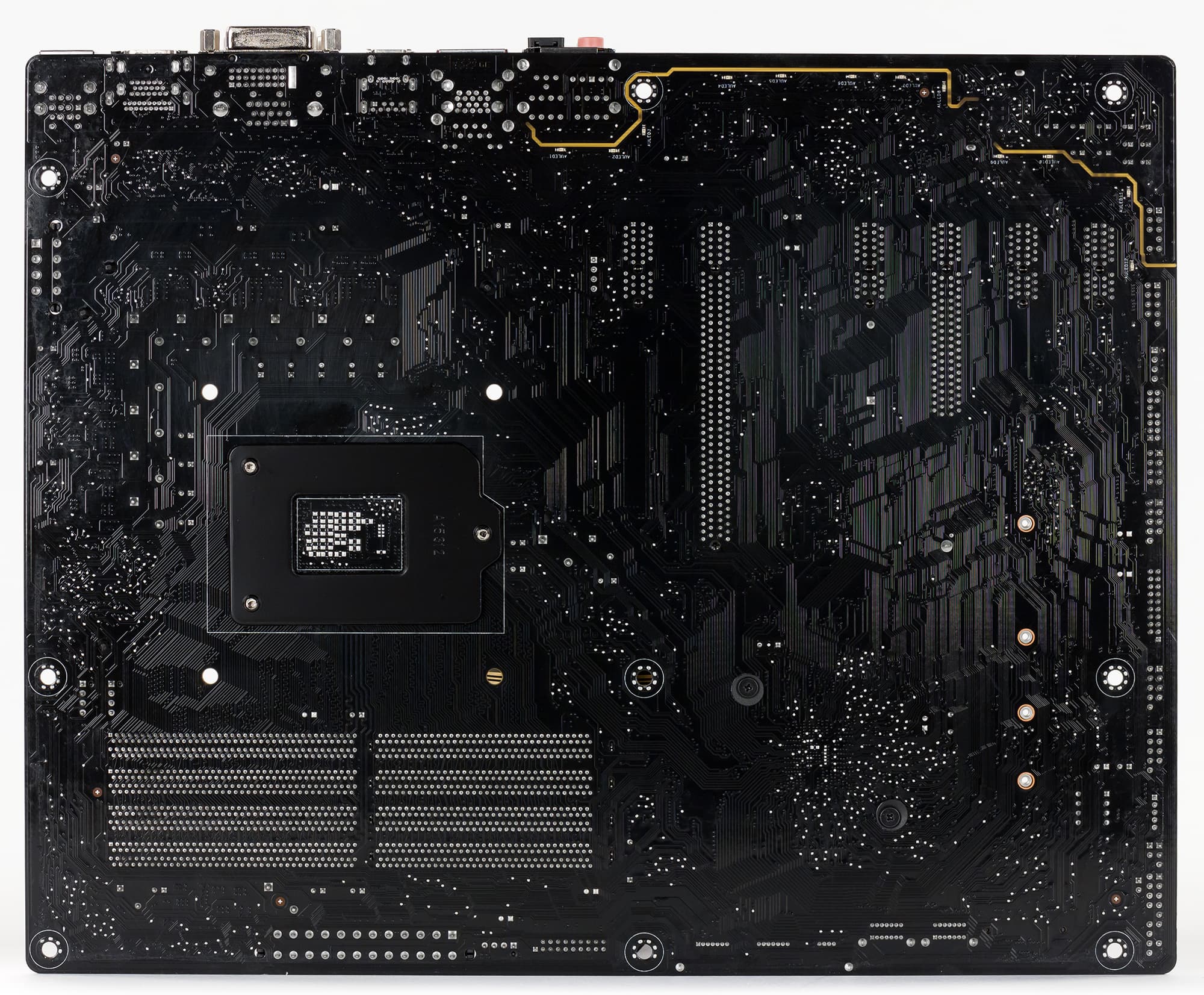

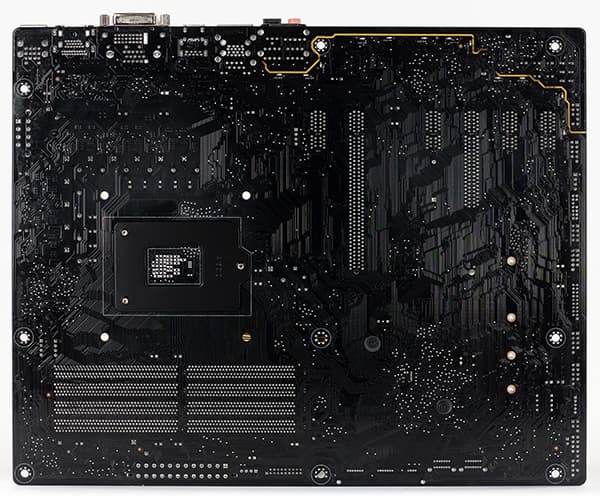

Плата Asus H170 Pro Gaming выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

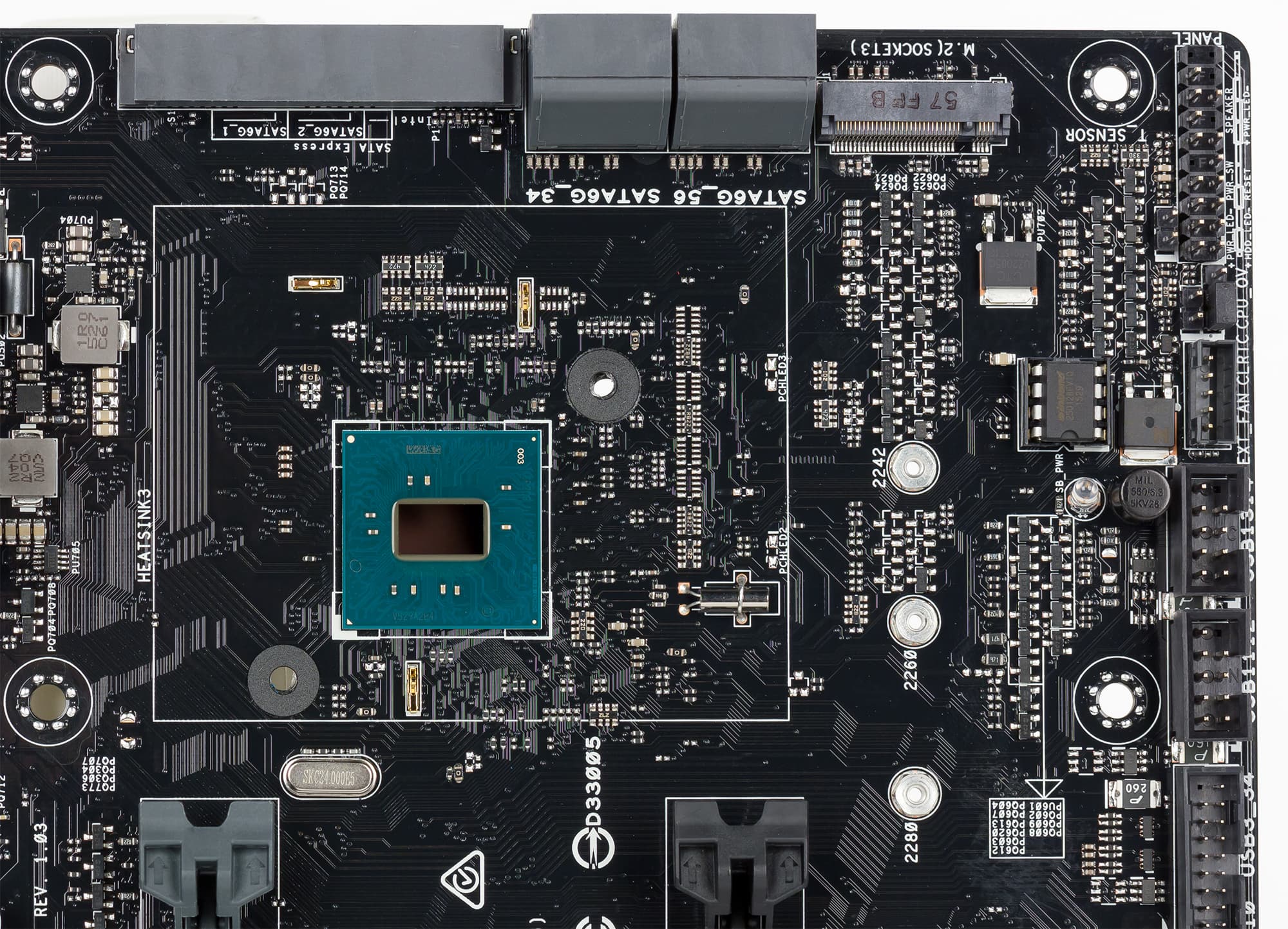

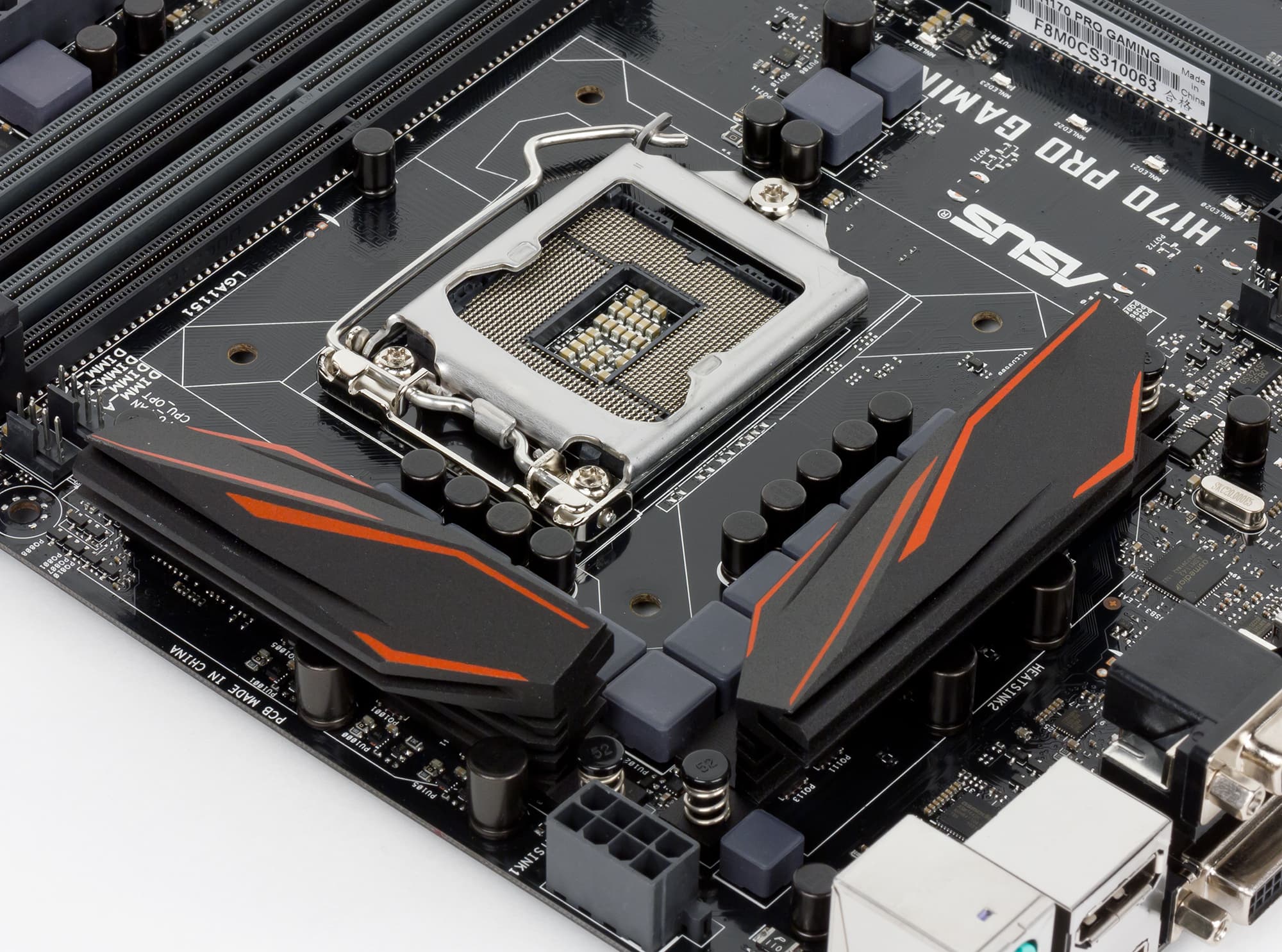

Плата Asus H170 Pro Gaming основана на новом чипсете Intel H170 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.


Память

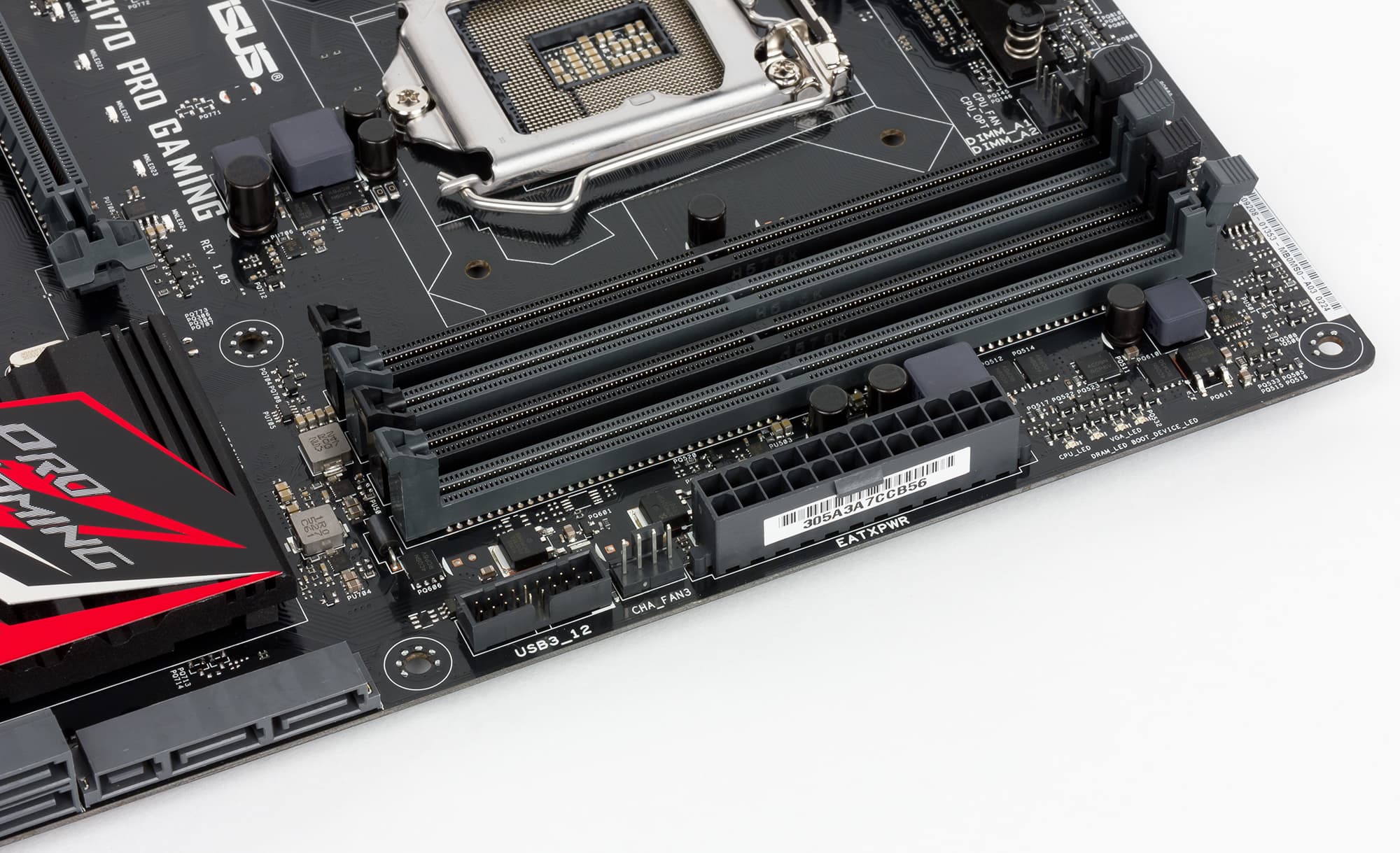

Для установки модулей памяти на плате Asus H170 Pro Gaming предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС) c частотой до 2133 МГц, а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

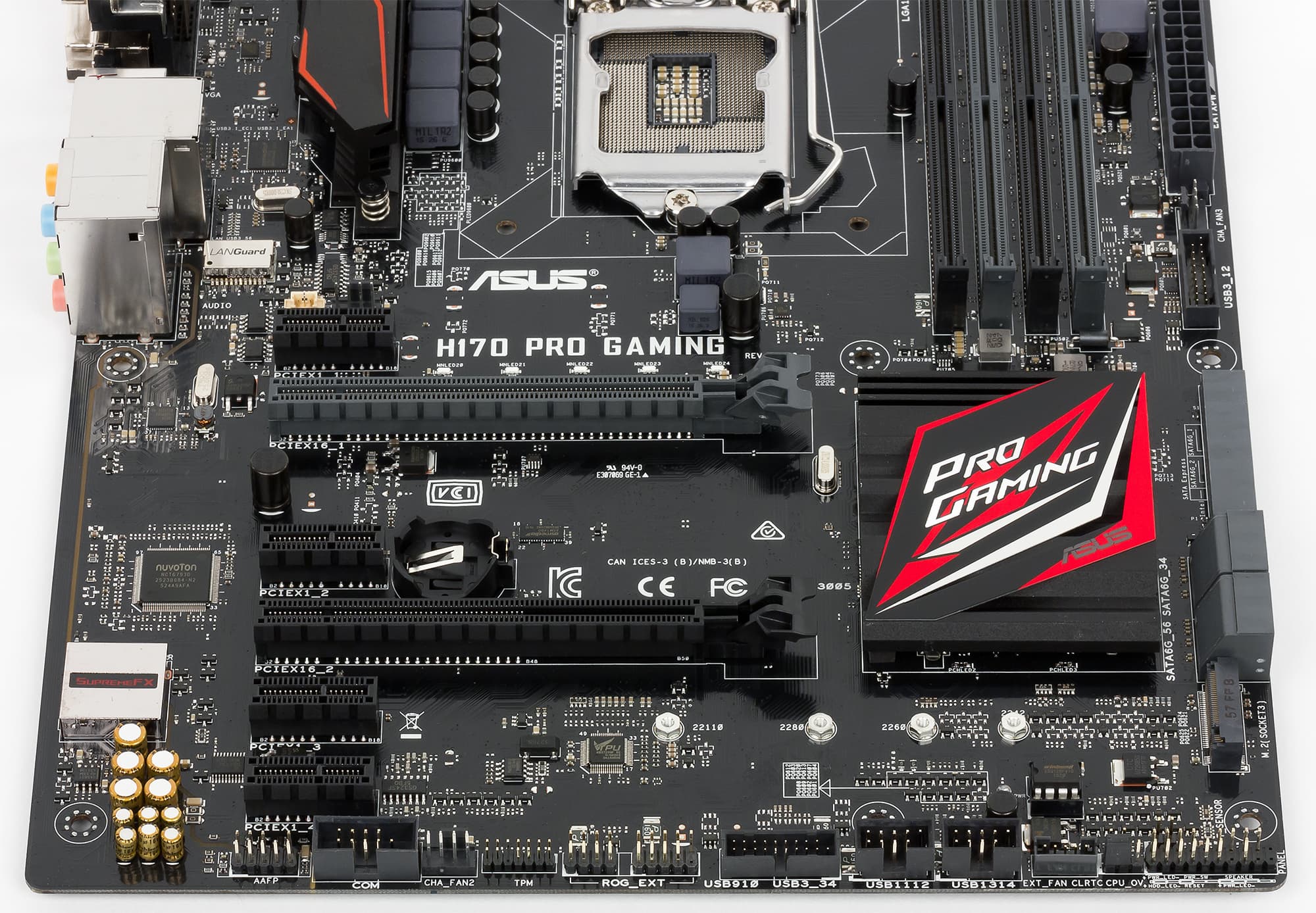

Для установки видеокарт или плат расширения на материнской плате Asus H170 Pro Gaming имеется два слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Первый (от процессорного разъема) слот с форм-фактором PCI Express x16 реализован с использованием 16 линий PCIe 3.0 процессора Skylake-S, то есть представляет собой слот PCI Express 3.0 x16.

Второй слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCIe 3.0 чипсета Intel H170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. Этот слот поддерживает также режимы работы x1 и x2.

Отметим, что плата Asus H170 Pro Gaming поддерживает только технологию AMD CrossFireX, что естественно при таком наборе слотов.

Четыре слота PCI Express 3.0 x1 реализованы через чипсет Intel H170.

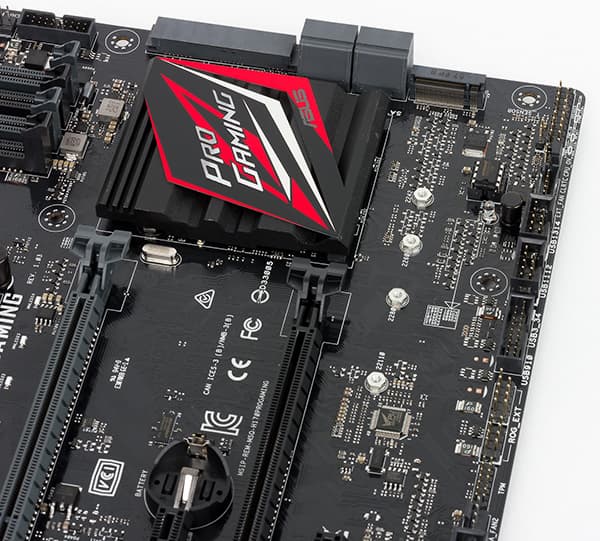

Разъем M.2 поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCIe 3.0 или порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы HDMI 1.4 (4096×2160@24 Гц), DisplayPort (4096×2304@60 Гц), DVI (1920×1200@60 Гц) и VGA (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.

По поводу видеовыхода VGA (разъем D-Sub) напомним, что в процессоре Skylake-S более нет шины FDI для соединения с чипсетом, и видеовыход VGA реализуется путем дополнительного преобразования цифрового видеовыхода в аналоговый.

SATA-порты, разъем SATA Express

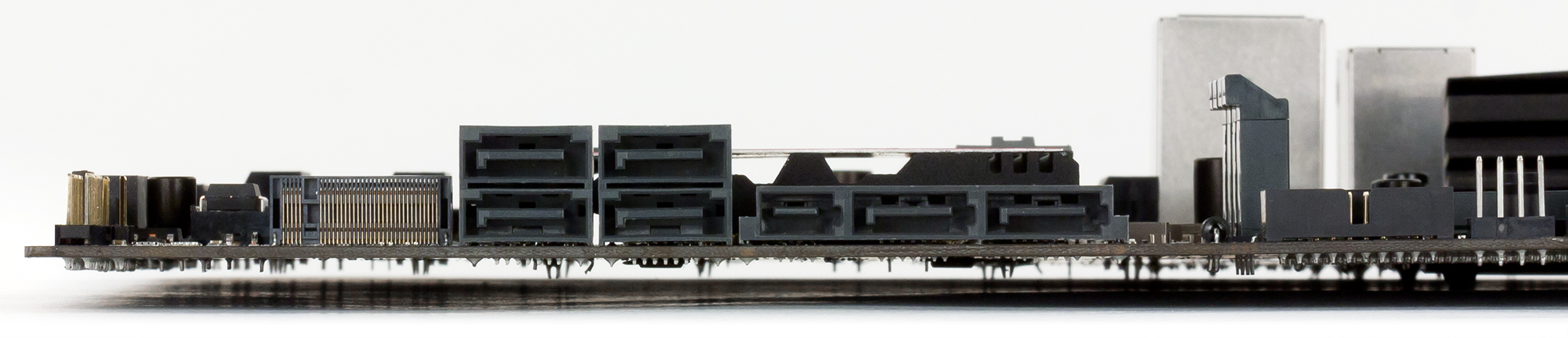

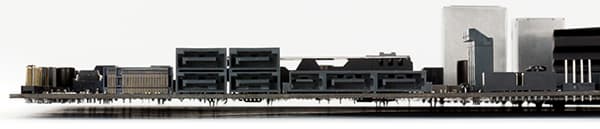

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы через чипсет. Два из этих портов SATA 6 Гбит/с используются также в разъеме SATA Express.

Все SATA-порты поддерживают только RAID 0, 1, 5 и 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Напомним, что чипсет Intel H170 поддерживает до 14 портов USB, из которых до 8 портов могут быть USB 3.0. Соответственно, шесть портов USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel H170. Два порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено два разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142, причем этот контроллер подключен к чипсету только одной линией PCIe 3.0. Это замечание важно, поскольку в топовых моделях плат Asus подключение контроллера ASMedia ASM1142 к чипсету производится двумя линиями PCIe 3.0.

Отметим, что оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus H170 Pro Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

Напомним, что в чипсете Intel H170 имеется всего 26 высокоскоростных портов (линий) ввода/вывода, в качестве которых выступают порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. При этом имеется до 16 портов (линий) PCIe 3.0, до 8 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Понятно, что в сумме (16+8+6) это больше, чем максимальное количество высокоскоростных портов, поэтому часть портов разделяется друг с другом.

В отличие от чипсета Intel Z170, где часть высокоскоростных портов ввода/вывода разделяются между портами USB 3.0 и PCIe 3.0, а также между портами PCIe 3.0 и SATA 6 Гбит/с, в чипсете Intel H170 все немного проще. USB 3.0 порты ни с чем не разделяются, а из шести SATA-портов разделяются с портами PCIe 3.0 только четыре порта.

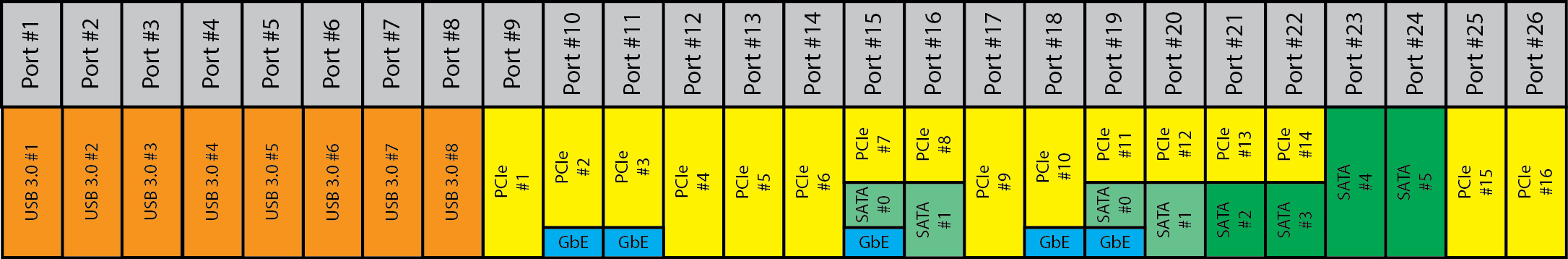

Схема распределения высокоскоростных портов ввода/вывода чипсета Intel H170 приведена на рисунке:

Ну а теперь посмотрим, как реализованы возможности чипсета Intel H170 на плате Asus H170 Pro Gaming.

Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, то есть даже меньше того количества, которое поддерживает чипсет. А вот портов SATA 6 Гбит/c не хватает. Действительно, на плате реализовано шесть портов SATA 6 Гбит/c, два из которых входят в разъем SATA Express. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства.

Нехватка портов SATA в данном случае решается следующим образом. Один из SATA-портов, реализованных на плате, выполнен разделяемым с разъемом M.2. То есть когда в разъем M.2 устанавливается SATA-устройство, разделяемый с этим разъемом порт SATA 6 Гбит/с будет недоступен. Причем сделать это можно без использования дополнительных переключателей линия SATA, поскольку в чипсете Intel H170 два порта SATA могут бить реализованы или на портах #15 и #16, или на портах #19 и #20. То есть если, к примеру, порт #15 работает в режиме SATA, то порт #19 будет недоступен, а если используется порт #19 в режиме SATA, то порт #15 будет доступен только в режиме PCIe.

Теперь посчитаем количество задействованных портов PCIe. Четыре порта PCIe 3.0 требуются под слот PCI Express 3.0 x4. Еще четыре порта требуются пот четыре слота PCI Express 3.0 x1. Далее, под разъем M.2 требуется также четыре порта PCIe 3.0. Разъем SATA Express — это еще два порта PCIe 3.0. Остается добавить сетевой контроллер и USB 3.1 контроллер, которые в совокупности требуют еще два порта PCIe 3.0. В результате получаем 16 портов PCIe 3.0, то есть ровно столько, сколько имеется у чипсета Intel H170. Однако, 16 портов PCIe 3.0 может быть только в том случае, если нет SATA-портов. Ну а поскольку на плате Asus H170 Pro Gaming реализованы все шесть портов SATA 6 Гбит/с, доступно будет лишь 12 портов PCIe 3.0.

Нехватка портов PCIe на плате Asus H170 Pro Gaming решается следующим образом. Во-первых, слот PCI Express 3.0 x4 разделяем с двумя слотами PCI Express 3.0 x1. То есть если слот PCI Express 3.0 x4 используется в режиме x4, то два слота PCI Express 3.0 x1 будут недоступны. Если же используются слоты PCI Express 3.0 x1 (оба или хотя бы один из них), то слот PCI Express 3.0 x4 будет доступен только в режиме x2. Таким образом, на слот PCI Express 3.0 x4 и два слота PCI Express 3.0 x1 в совокупности требуется лишь четыре линии PCIe 3.0.

Во-вторых, в разъеме SATA Express два порта SATA естественным образом разделяются с двумя портами PCIe 3.0, поскольку данный разъем может работать либо в режиме SATA, либо в режиме PCIe. То есть на данный разъем требуется только две высокоскоростных линии чипсета (либо две PCIe, либо две линии SATA).

С учетом сделанных оговорок на плате Asus H170 Pro Gaming используется 12 или 14 портов PCIe 3.0 (в зависимости от режима работы разъема PCI Express) и в любом случае используется ровно 26 чипсетных высокоскоростных портов ввода/вывода

Под слот PCI Express 3.0 x4 и два слота PCI Express 3.0 x1 в совокупности выделяется только четыре чипсетных порта PCI 3.0. Соответственно, если слот PCI Express 3.0 x4 работает в режиме x4, то два слота PCI Express 3.0 x1 будут недоступны. Возможен также и вариант, когда используются и слоты PCI Express 3.0 x1, и слот PCI Express 3.0 x4, но в режиме x2.

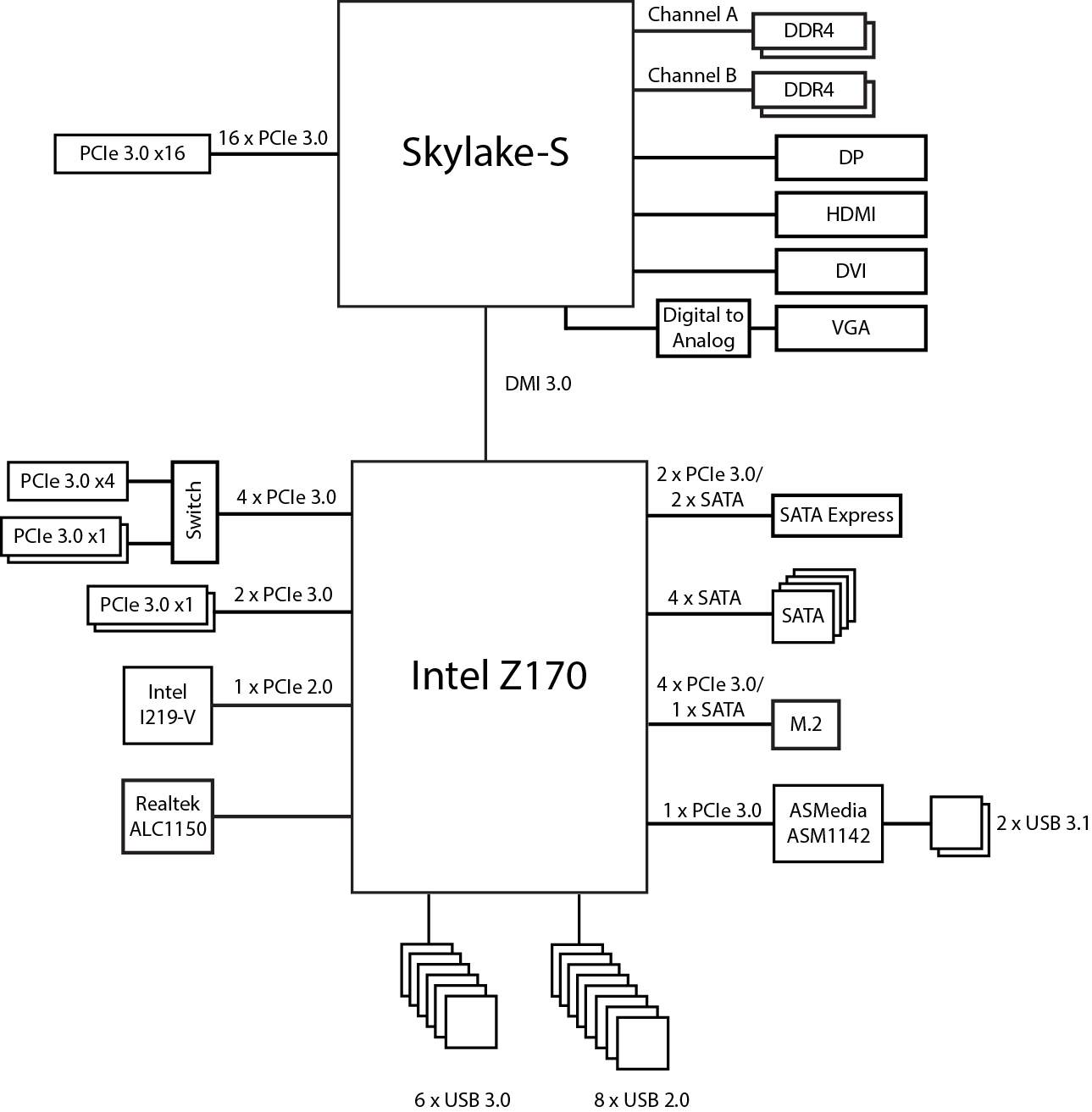

Блок-схема платы Asus H170 Pro Gaming показана на рисунке.

Дополнительные особенности

Как и на всех платах серии Asus Pro Gaming, на H170 Pro Gaming дополнительных функций негусто. Подразумевается, что если хочется больше, то есть серия Asus ROG, например. А потому на Asus H170 Pro Gaming нет ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь два переключателя (перемычки): Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage. Причем зачем нужна перемычка CPU Over Voltage, которая предназначена для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах, совершенно непонятно, поскольку чипсет Intel H170 не допускает разгона процессора.

Также, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения панели Asus Front Base, приобретаемой отдельно. Впрочем, в данном случае этот разъем вряд ли уместен. Уже если хочется, чтобы все было «круто», то нужно брать плату серии Asus ROG, где панель Asus Front Base будет смотреться более логично (а для некоторых моделей Asus ROG эта панель входит в комплект поставки).

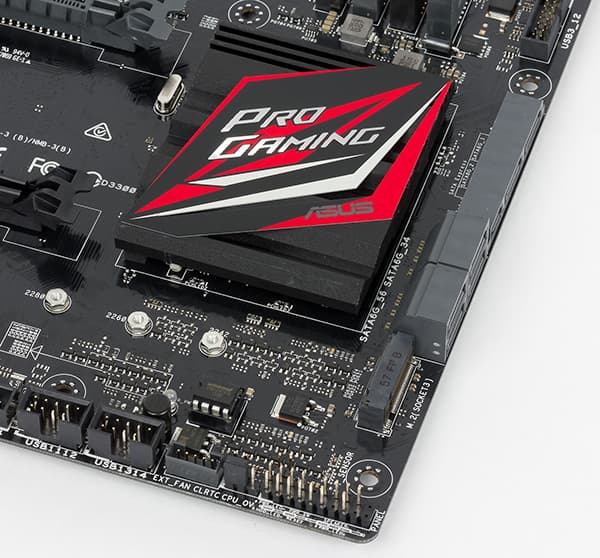

Есть на плате Asus H170 Pro Gaming и еще один разъем, называемый EXT_FAN (Fan Extension). Этот разъем также перекочевал сюда из серии Asus ROG и предназначен для опциональной платы, позволяющей подключать еще несколько дополнительных вентиляторов. Настраивать работу этих подключенных дополнительных вентиляторов можно через UEFI BIOS.

Опять-таки выразим сомнение в том, что этот разъем здесь актуален. Во-первых, сомнительно, что плату Asus Fan Extension можно будет приобрести отдельно (во всяком случае, найти ее в продаже нам не удалось). Во-вторых, на Asus H170 Pro Gaming достаточно разъемов для подключения дополнительных вентиляторов, а с учетом того, что система на базе этой платы имеет ограниченные возможности по разгону, создание очень эффективной системы охлаждения в данном случае просто не имеет смысла.

Система питания

Как и большинство плат, модель Asus H170 Pro Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

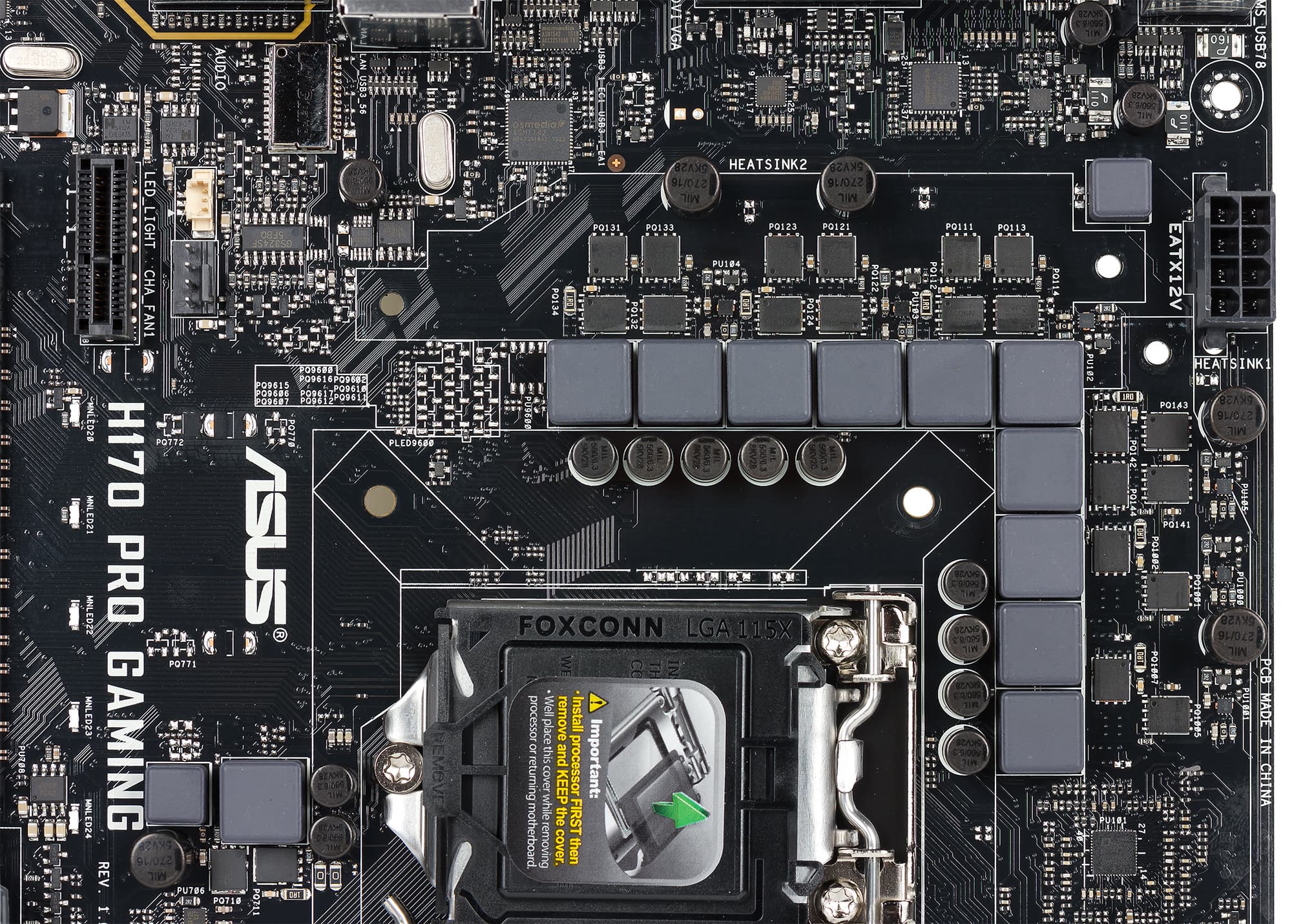

Регулятор напряжения питания процессора на плате является 10-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1400. Cами каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C09N компании On Semiconductor. Кстати, регулятор напряжения питания процессора на этой плате точно такой же, как и на плате Asus B150 Pro Gaming D3

Система охлаждения

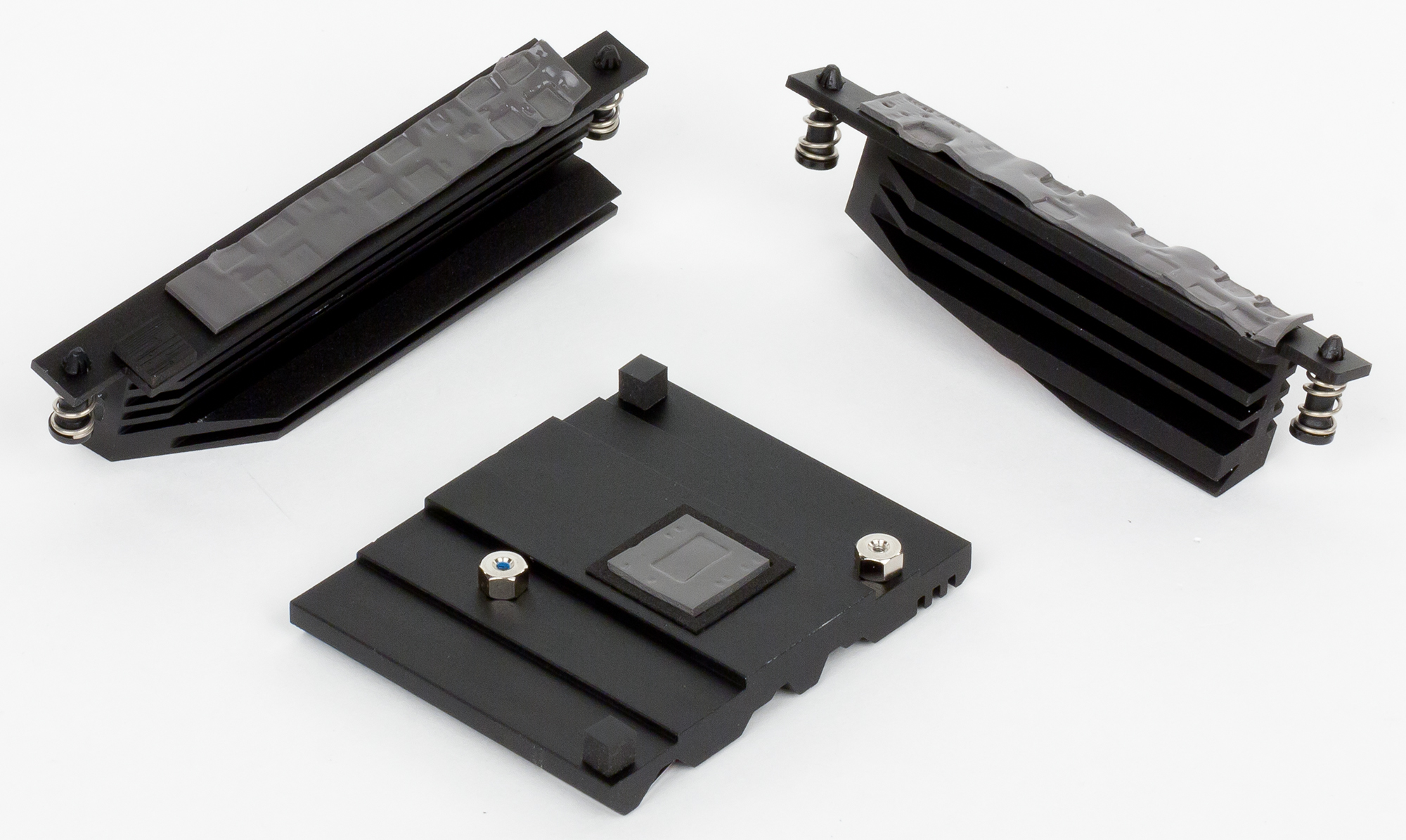

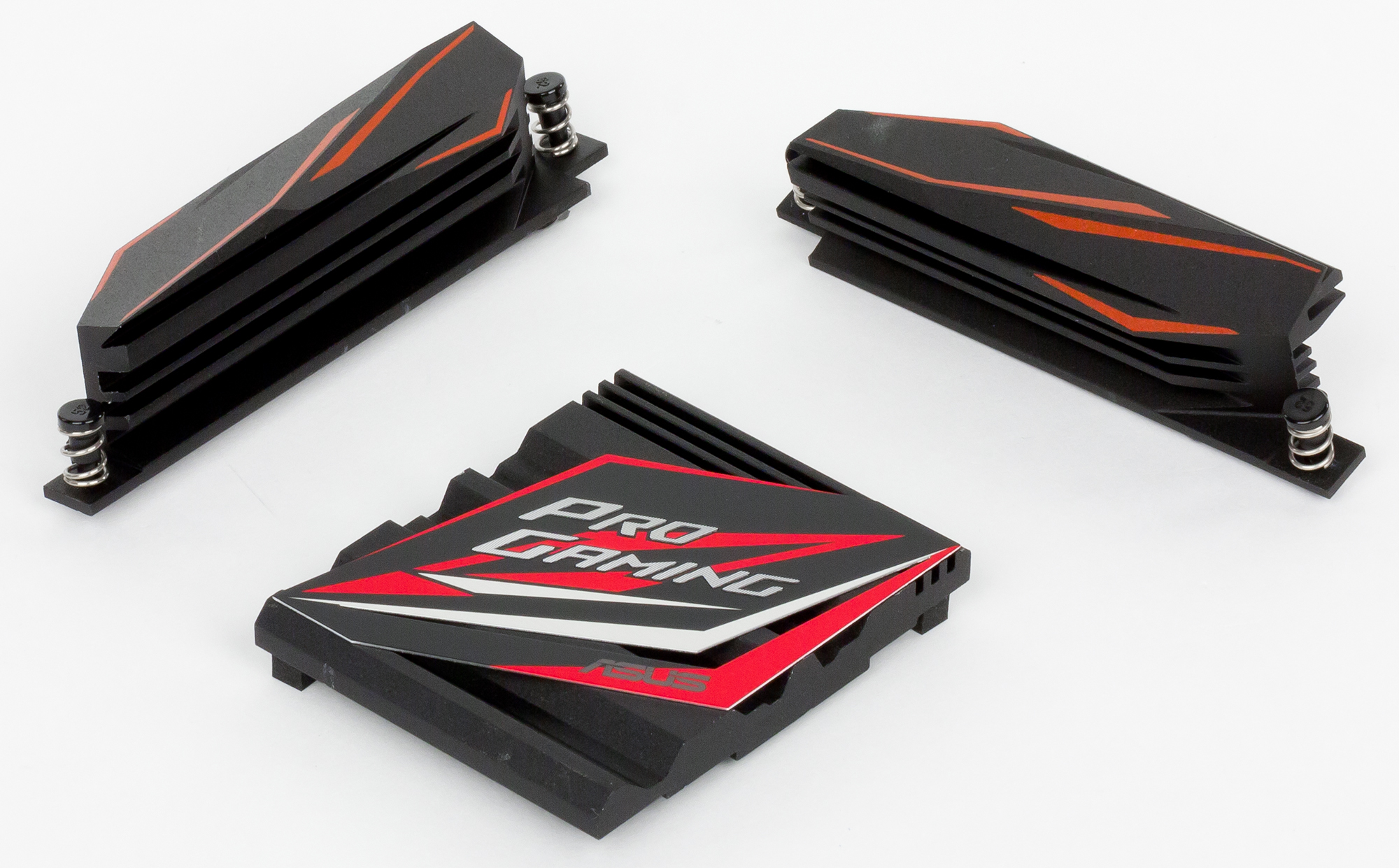

Для охлаждения различных тепловыделяющих компонентов на плате Asus H170 Pro Gaming предусмотрено в совокупности три радиатора. Один из них установлен на чипсете, а еще два расположены с двух сторон от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

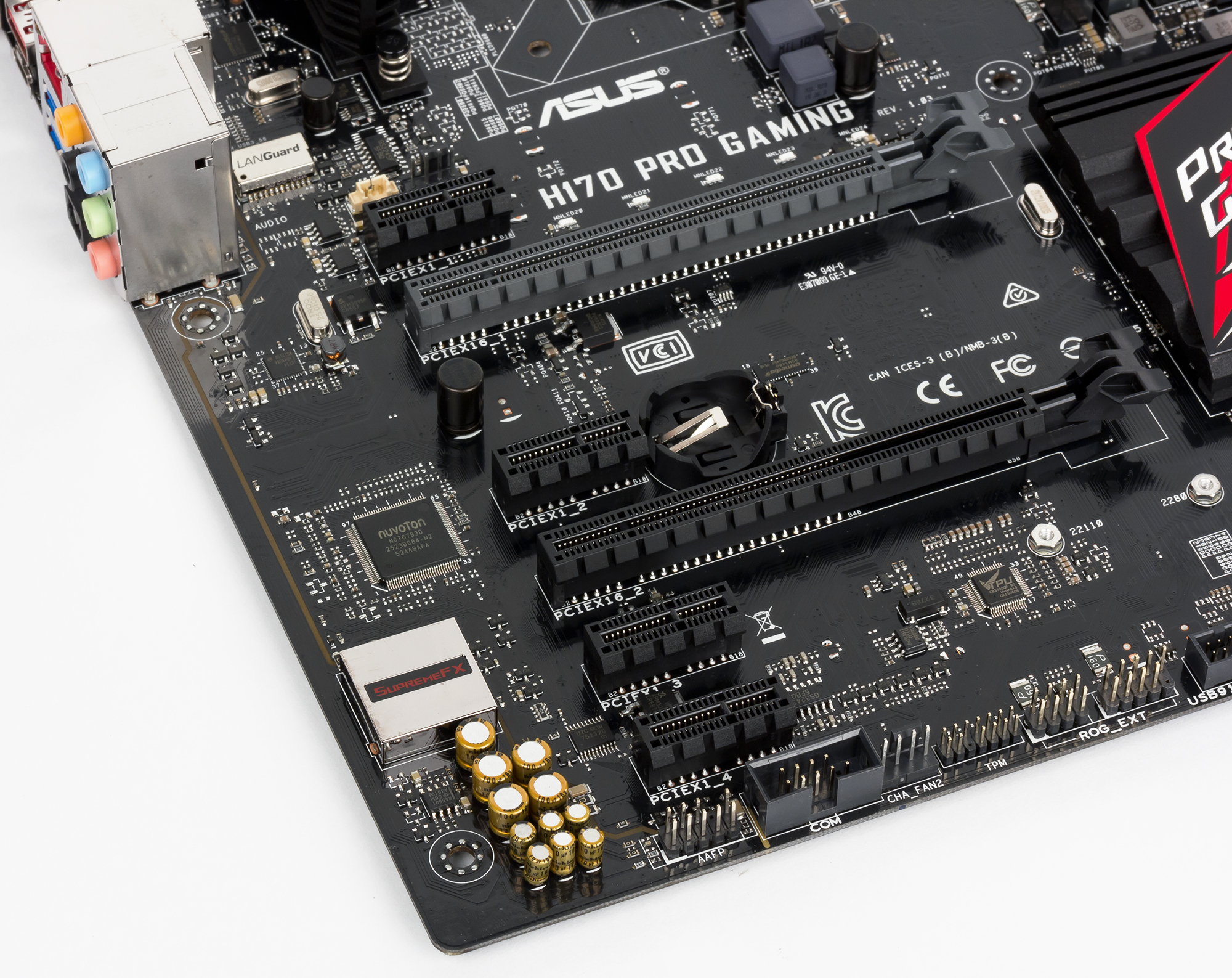

На плате Asus H170 Pro Gaming аудиоподсистема основана на аудиокодеке Realtek ALC1150 (он закрыт металлическим кожухом). Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Собственно, на всех платах серии Asus Pro Gaming используется совершенно одинаковая аудиоподсистема.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus H170 Pro Gaming получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,08
Отлично
Уровень шума, дБ (А)
−76,4
Посредственно
Динамический диапазон, дБ (А)
77,0
Посредственно
Гармонические искажения, %
0,0068
Очень хорошо
Гармонические искажения + шум, дБ (A)
−70,8
Посредственно
Интермодуляционные искажения + шум, %
0,031
Хорошо
Взаимопроникновение каналов, дБ
−74,3
Хорошо
Интермодуляции на 10 кГц, %
0,024
Хорошо
Общая оценка
Хорошо

UEFI BIOS

По интерфейсу UEFI BIOS на плате Asus H170 Pro Gaming не отличается от UEFI BIOS, который используется на плате Asus Z170 Pro Gaming. Создается даже впечатление, что просто взяли UEFI BIOS от платы на базе Intel Z170 и «прикрутили» его в к плате на базе Intel H170. Мы не станем рассматривать все возможности по настройке платы через UEFI BIOS (они были рассмотрены нами в обзоре платы Asus Z170 Pro Gaming) и коснемся лишь тех настроек, которые есть, но не работают. Точнее, тех настроек, которых не должно быть, но они присутствуют.

Напомним, что для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker. Это уже несколько странно, поскольку в варианте платы на чипсете Intel H170 ничего не разгоняется.

Однако, вкладка AI Tweaker в данном случае почти не отличается от аналогичной вкладки на плате Asus Z170 Pro Gaming.

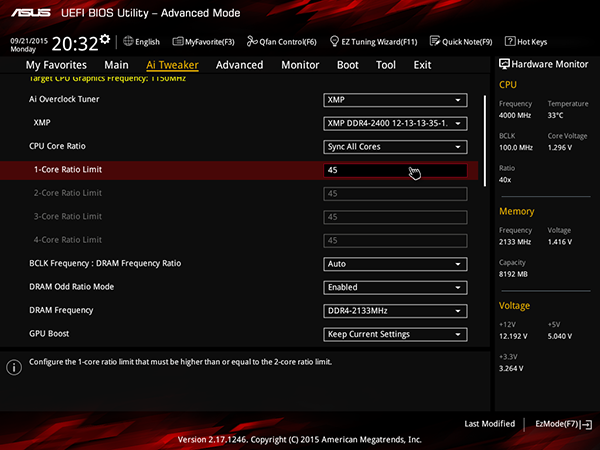

Возможность изменения частоты тактового генератора BCLK в данном случае не предусмотрено, но вот коэффициент умножения ядер процессора (в варианте процессора K-серии) можно изменять, причем задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора. Однако, какой бы коэффициент (выше номинального) вы не установили, в реальности ничего разгоняться не будет.

В настройках AI Tweaker можно также задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

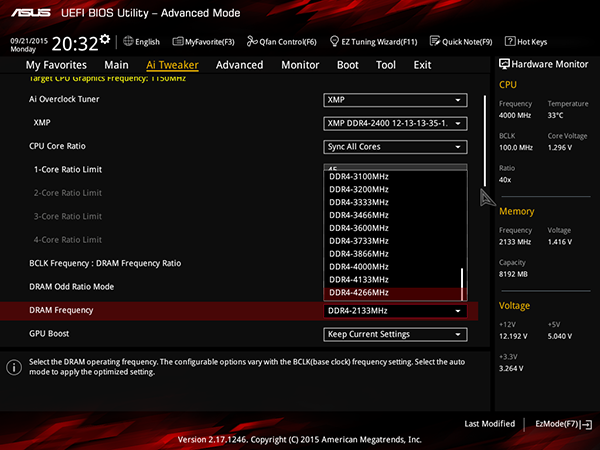

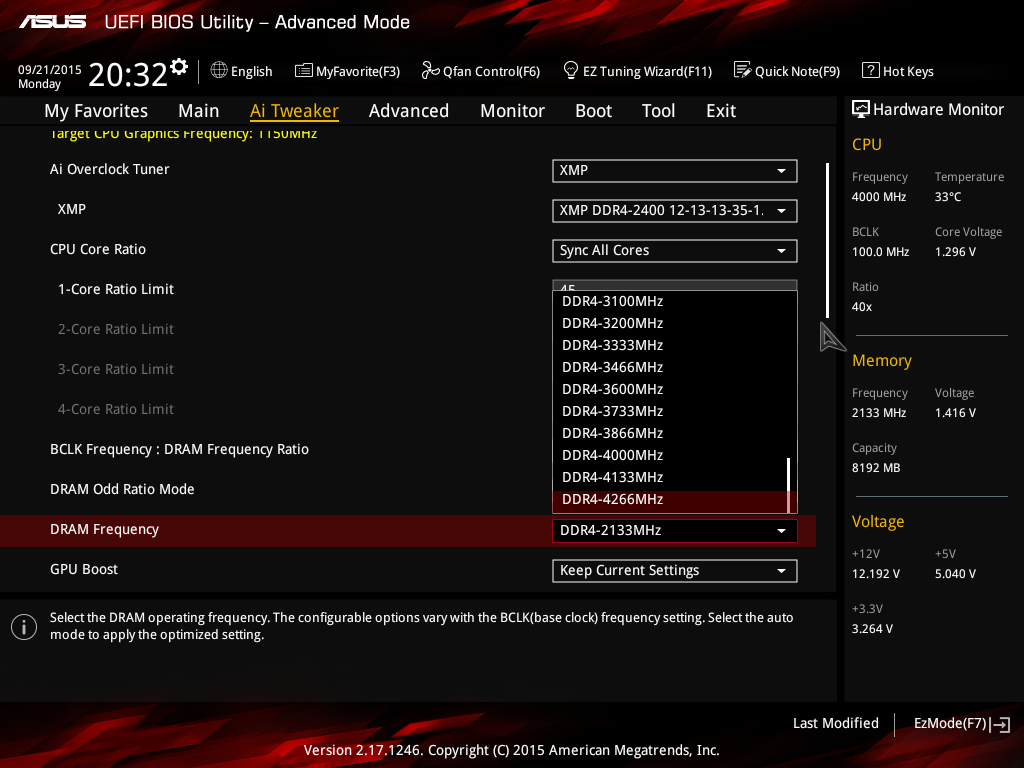

Максимальную частоту модулей памяти DDR4 можно установить равной 4266 МГц, но... только установить. Реально максимальная частота памяти составляет 2133 МГц.

Единственное, что в данном случае можно реально изменить, это тайминги памяти.

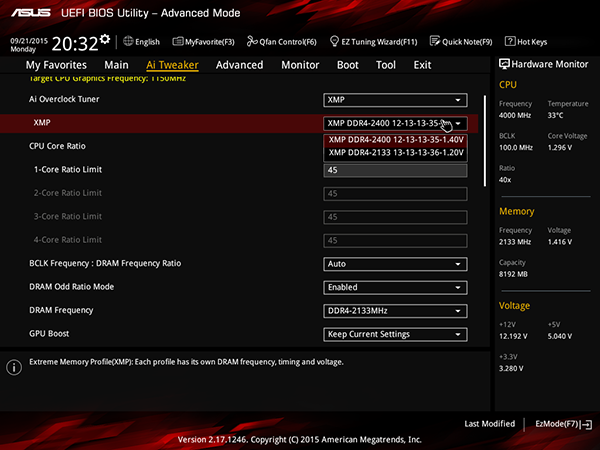

Поддержка XMP-профилей памяти в данном случае сводится к тому, что при активации XMP-профиля изменяются лишь тайминги памяти и напряжение питания, но частота памяти не меняется.

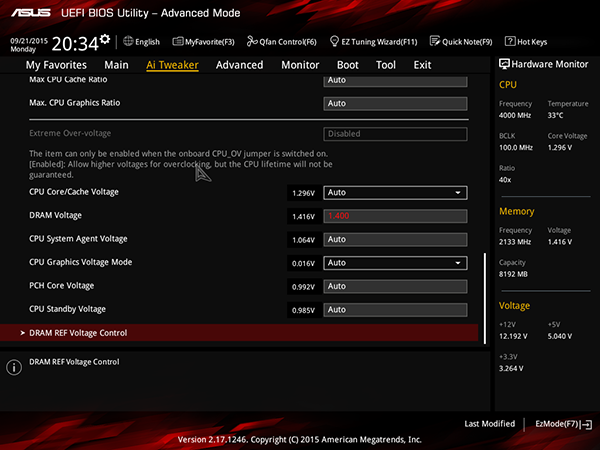

Кроме того, на вкладке AI Tweaker есть бесполезный (без возможности разгона процессора) подраздел, позволяющий настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания.

Выводы

В целом, плата Asus H170 Pro Gaming представляет собой хорошее решение для средних по стоимости универсальных ПК. На ее базе можно собрать и игровой ПК (без поддержки режима SLI), и просто высокопроизводительный десктоп. Использовать ее в сочетании с процессорами Skуlake-S с разблокированным коэффициентом умножения (K-серия) нет никакого смысла, поскольку плата не позволяет разгонять процессор. Высокоскоростную память DDR4 использовать тоже нет смысла, поскольку память не разгоняется, так что оптимальным выглядит применение стандартной памяти DDR4-2133.

На момент анонса статьи эта плата стоила в московской рознице порядка 10 тысяч рублей. Полагаем, что такая цена вполне адекватна.
