ASUS Crosshair IV Formula — элитная плата на чипсете AMD 890FX (Socket AM3)


Как известно, в серии Republiс of Gamers компания ASUS собирает топовые компоненты, которые должны составить основу бескомпромиссного игрового компьютера. Платы и видеокарты в этой серии имеют имена собственные против обычной буквенно-цифровой маркировки. Но, естественно, этим отличия не ограничиваются, и помимо ультимативного оснащения и комплектации, платы имеют различные фирменные особенности, обычно направленные на расширение разгонного потенциала и способствующие естественному для энтузиастов намерению выжать максимум производительности. И, конечно же, такие платы имеют особенный дизайн, который, действительно, ни с чем не спутаешь.

Особенности платы

Хотя чипсет 890FX поддерживает установку 4 видеокарт для объединения в режиме Quad CrossFire, как и его предшественник 790FX, сейчас такая возможность в рамках ультимативного игрового ПК практически не востребована (а для более экономичных конфигураций — тем более). Поэтому в ASUS исходили из того, что пользователь скорее всего ограничится парой двухчиповых видеокарт (и если соберет себе Quad CrossFire, то за счет двух карт с парой графических процессоров на каждой). Соответственно, первый порт на этой плате всегда получает 16 линий PCI Express, третий — по умолчанию также располагает 16 линиями, но может разделить их пополам со вторым, если пользователь все-таки захочет установить три одночиповые видеокарты в CrossFire. Наконец, четвертый порт на постоянной основе располагает 4 линиями PCI Express, и сюда может быть установлена дополнительная видеокарта для физических расчетов или иная скоростная карта расширения.

Надо также отметить некогда распространенное на платах ASUS решение, когда модули памяти для двухканальной конфигурации требовалось ставить не в соседние слоты, а через один свободный, в данном случае об этом решении снова вспомнили.

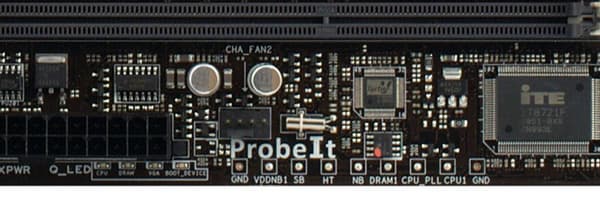

Вдоль края платы расположен ряд контактов, и с помощью мультиметра пользователь может контролировать напряжения основных компонентов: процессора, памяти, чипсетных мостов, шины HT и т. д. Эта возможность востребована, например, на соревнованиях по оверклокингу, когда нужно быстро выяснить ту или иную текущую величину.

Кнопками включения и перезапуска на поверхности платы сейчас мало кого удивишь, такие встречаются и у совсем недорогих плат, соответственно на топовых платах количество кнопок растет, и в данном случае пользователь может также стартовать предустановленный в BIOS разгонный профиль и разблокировать ядра в процессорах, допускающих такую процедуру.

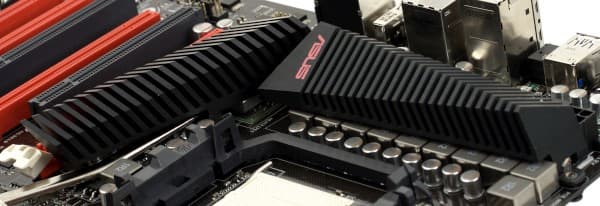

Система охлаждения выглядит несомненно оригинально. Хотя если отвлечься от эстетики, легко заметить, что такая конструкция намекает скорее на то, что чипсет и стабилизатор питания процессора на этой плате не нуждаются в экстремальном теплоотводе. С чипсетом, как говорится, и так все ясно, а стабилизатор собран по избыточной схеме и отличается высоким КПД, поэтому рассеивает относительно мало тепла. Отсюда и приземистая конструкция радиаторов с толстыми ребрами, число которых невелико, а следовательно и полезная площадь радиатора не поражает воображение.

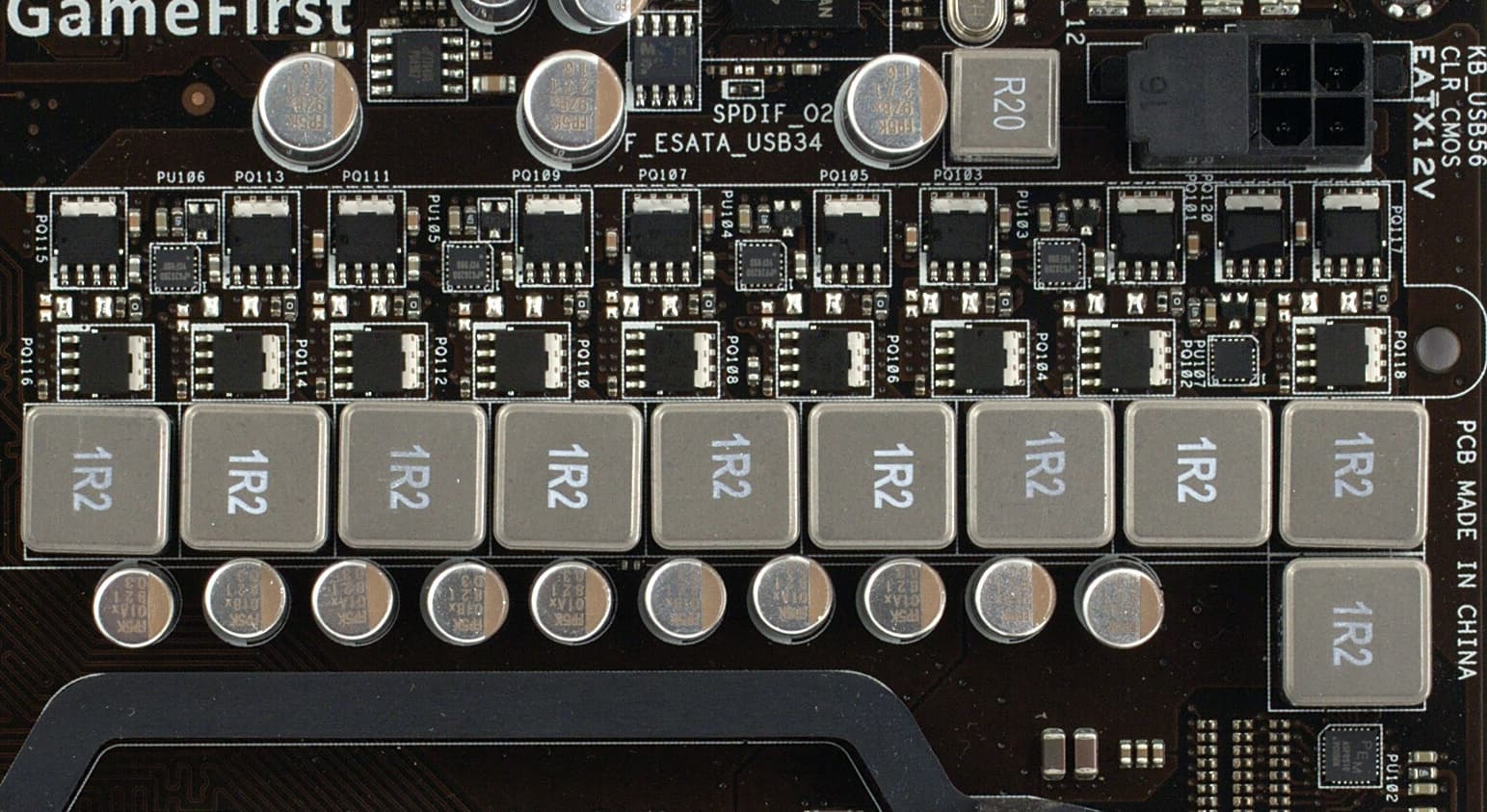

Стабилизатор напряжения питания процессора: 10-канальный (2 канала выделены для питания, интегрированного в процессор, северного моста), установлены по 2 высокоэффективных полевых транзистора с Low RDS (on), 10 конденсаторов — по 820 мкФ и 3 — по 270 мкФ, все конденсаторы на плате — твердотельные, японского производства с заявленным сроком службы до 500000 часов при температуре 65 °C. Не приходится сомневаться, что пользователь сможет поставить процессор с TDP до 140 Вт, хотя из производственной программы AMD такие процессоры уже практически выбыли, и даже топовые модели ограничиваются уровнем TDP в 125 Вт.

Комплект поставки, как и следовало ожидать, расширенный, но опции довольно толковые и полезные в хозяйстве не только экстремала, но и обычного пользователя. Помимо 6 SATA-шлейфов с металлическими защелками, есть комбинированная планка для вывода двух портов USB и одного eSATA, а также набор Q-Connectors для объединения проводов от передней панели для удобства подключения к плате и фирменная заглушка на заднюю панель. Для желающих привести в порядок вечные сплетения шлейфов внутри корпуса пригодятся наклейки на SATA-кабели, на которых можно обозначить принадлежность каждого кабеля тому или иному устройству, а также комплект стяжек.

В софтовом комплекте, помимо «дежурных» утилит, которые можно встретить на дисках в поставке любых плат от ASUS, есть и две эксклюзивные.

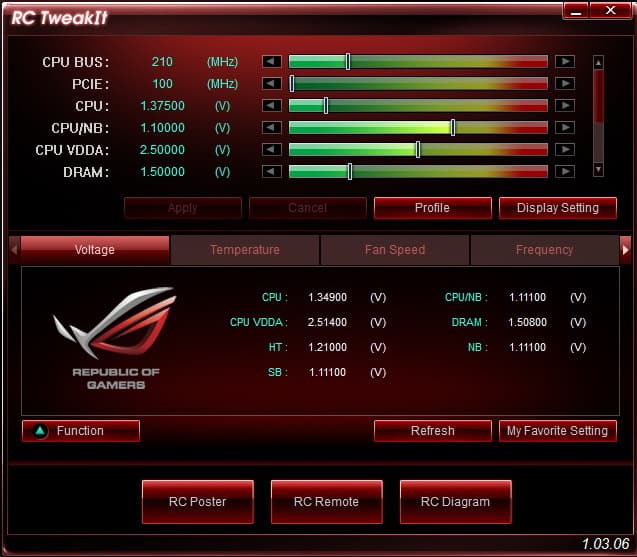

Во-первых, это ROG Connect, утилита для дистанционного мониторинга параметров и разгона (в реальном времени). Устанавливается она на другой компьютер (очевидно, на эту роль больше подойдет ноутбук), который подключается к специальному порту на задней панели платы USB-кабелем, имеющемся в комплекте.

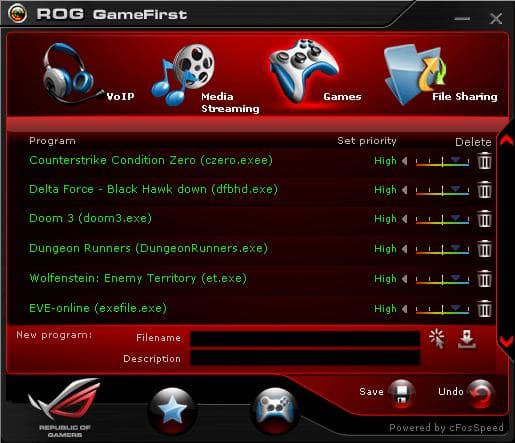

Вторая утилита в большей степени подойдет и простым пользователям, а не только спортсменам-оверклокерам. GameFirst позволяет отрегулировать приоритеты между различными задачами за право занимать пропускную способность LAN-соединения. В списке достаточно много приложений, причем не только игр, но и программ интернет-телефонии, приема онлайн-трансляций и обмена файлами.

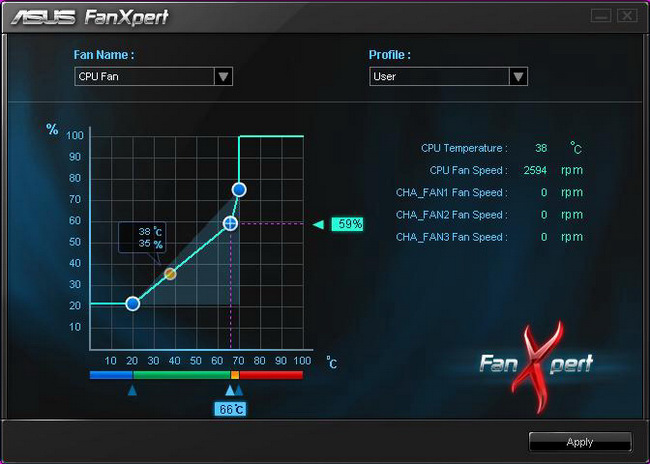

Пожалуй, стоит упомянуть и входящую в AI Suite утилиту FanXpert, которая не является фирменной для ROG-серии, однако своими возможностями в плане настройки алгоритма управления вентиляторами предвосхищает любые возможные пожелания.

Функциональность

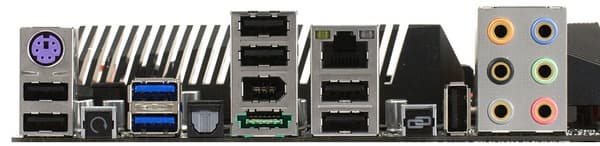

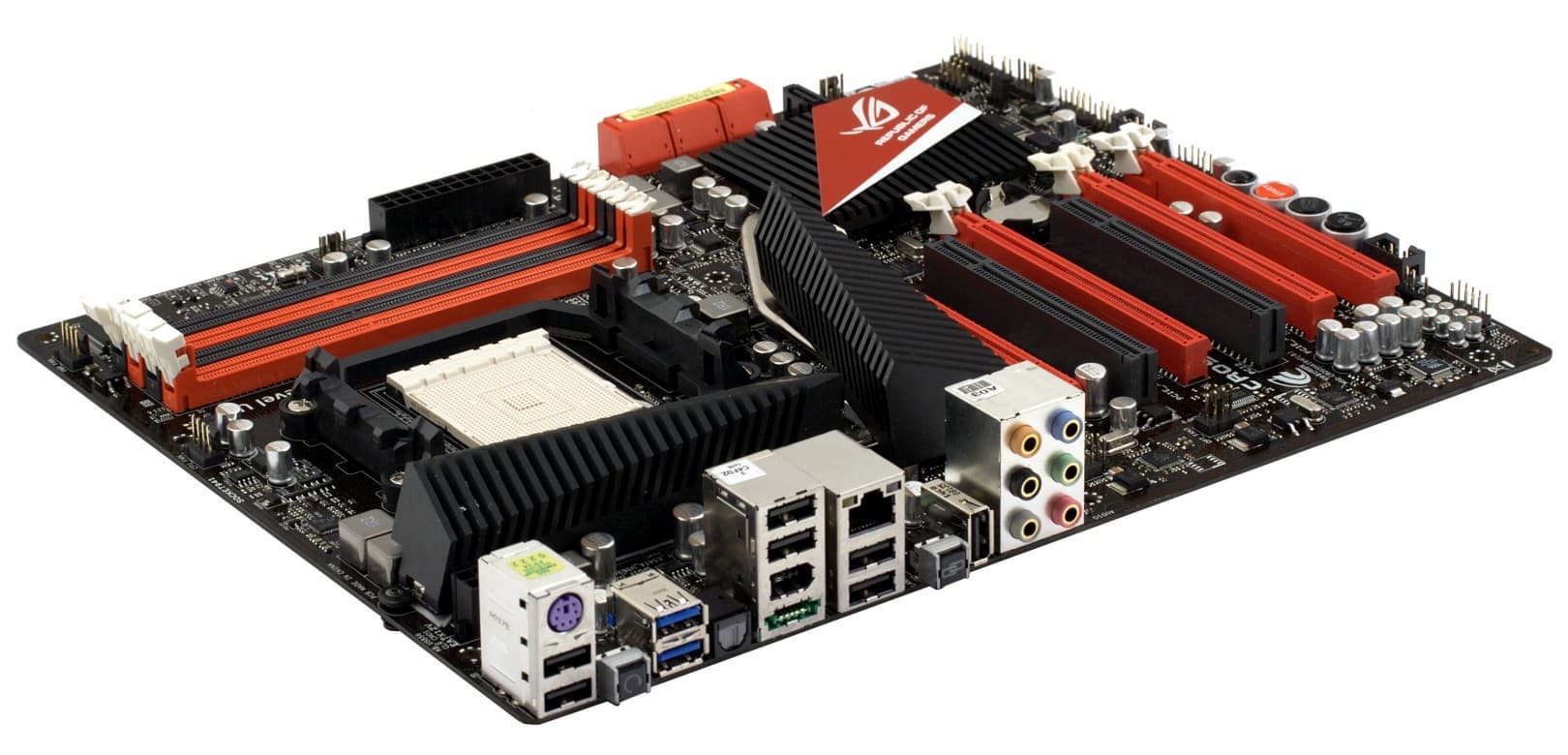

по ссылке — вид платы в 3/4 со стороны задней панели

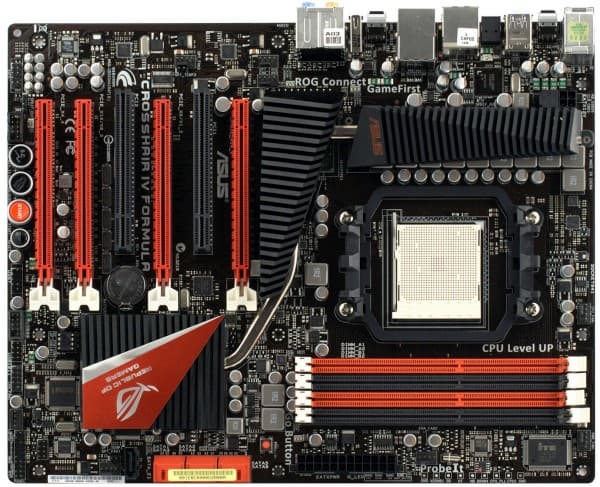

Плата основана на чипсете AMD 890FX (северный мост AMD 890FX и южный SB850), о возможностях которого вы можете узнать из обзорной статьи по ссылке. Поддерживаются все процессоры, выпущенные для разъема Socket AM3, в качестве оперативной памяти может быть установлено до 16 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5). Еще два порта SATA 2.0 реализуются за счет внешнего контроллера, один из них уже выведен на заднюю панель в виде eSATA, а второй может быть выведен самим пользователем с помощью, имеющейся в комплекте, планки. Забавно, что несмотря на наличие трех контроллеров с поддержкой IDE на плате (в южном мосту чипсета и контроллерах JMicron JMB363 и VIA VT6315N) на плате нет ни одного PATA-интерфейса. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек VIA VT2020), оптический S/PDIF Out выведен на заднюю панель, в комплекте имеется драйвер Creative X-Fi, специально написанный для плат этой серии, и соответствующий комплект программ для обработки звука (Crystalizer, CMSS-3D), обеспечивается поддержка EAX 4.0;
  • сетевой контроллер (Marvell 8059, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и технологией проверки целостности кабелей AI Net 2;
  • eSATA 2.0 (JMicron JMB363, интерфейс PCIEx1), с поддержкой двух портов eSATA 2.0, из которых один может быть использован для подключения внутренних дисков или выведен в качестве внешнего самим пользователем;
  • FireWire (VIA VT6315N, интерфейс PCIEx1) с поддержкой 2 портов IEEE 1394a 100/200/400 Mбит/с (1 выводится с помощью планки, 1 установлен на задней панели);
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8712F), в BIOS предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь может выбрать режим: Silent, Standard, или Turbo или выставить максимальную и минимальную температуру в качестве диапазона, в котором будет осуществляться плавное регулирование. Регулировка поддерживается как для 4-ех, так и 3-контактных вентиляторов. При выборе режима Silent типичная частота вращения в простое составляет примерно половину от максимального значения для используемого вентилятора (для моделей с трехконтактным разъемом, для моделей с 4-контактным разъемом используется более гибкий алгоритм управления). Также возможна регулировка частоты вращения для остальных 4 вентиляторов (независимо для каждого), но по упрощенному алгоритму.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,01, −0,11 Отлично
Уровень шума, дБ (А): −82,5 Хорошо
Динамический диапазон, дБ (А): 82,7 Хорошо
Гармонические искажения, %: 0,010 Хорошо
Гармонические искажения + шум, дБ (А): −76,7 Средне
Интермодуляционные искажения + шум, %: 0,021 Хорошо
Взаимопроникновение каналов, дБ: −86,4 Отлично
Интермодуляции на 10 кГц, %: 0,021 Хорошо

Общая оценка: Очень хорошо (подробнее).

Мы уже встречались с этим кодеком ранее и согласно накопившейся статистике можно отметить, что объективные результаты он демонстрирует чуть ниже по сравнению с современными моделями из линейки Realtek, особенно топовым ALC892. Однако субъективно качество звучания практически не уступает. Ну а в данном случае богатый софтовый комплект поможет интегрированному решению чуть лучше выступить в играх, хотя, конечно же, говоря об ультимативном игровом компьютере, не включить «настоящую» карту от Creative в обязательную комплектацию было бы просто несправедливо.

Разгон

Описание методики тестирования производительности, разгона и конфигурацию тестового стенда для платформы Socket AM3 можно посмотреть на этой странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 100—600 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров + через BIOS и кнопкой на плате
Напряжение процессора + 0,60—2,00 В или −0,06—+0,70 В (CPU)
0,50—1,90 или −0,70—+0,70 В (CPU NB)
2,20—3,19 В (CPU VDDA)
Напряжение памяти + 1,2—2,9 В
Напряжение чипсета + 0,80—2,00 В (для северного моста)
1,11—1,80 В (для южного моста)
0,80—2,00 В (для шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 0905 от 03/06/2010.

Диапазон регулировки напряжения ядра процессора по умолчанию невелик, но его можно разблокировать в отдельном пункте меню. При этом для процессора доступны два варианта регулировки напряжения: в абсолютных величинах и заданием относительного приращения, последний вариант более гибкий и лучше сочетается с работой алгоритмов энергосбережения. Если пользователь слишком далеко зайдет в своих экспериментах, будет наглядно предупрежден: степень «экстремальности» выбранного напряжения демонстрируется с помощью светодиодных линеек на плате.

Также в наличии широчайший выбор дополнительных параметров, в основном связанных с конфигурированием контроллера памяти. Есть возможность сохранения до 8 профилей памяти в CMOS и неограниченного количества на внешних носителях (жесткий диск или флэш-память). Еще один дополнительный профиль хранит информацию для разгона, который активируется по нажатию кнопки на плате, что удобно, если разогнанное состояние необходимо лишь на какое-то время.

  Phenom II X4 965 (3,4 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 4100 3822
Опорная частота (множитель), МГц 200 (×20,5) 294 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,52/1,34 1,50/1,31
Частота (множитель) CPU NB, МГц 2600 (×13) 2352 (×8)
Частота (множитель) шины HT, МГц 2000 (×10) 2058 (×7)
Частота памяти, МГц DDR3-1333 DDR3-1176
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Что ж, инженеры поработали на славу, разгон практически максимальный по сравнению с тем, что мы ранее фиксировали для этих процессоров! Очень полезными на практике оказались фирменные параметры LoadLine Calibration для ядра и северного моста процессора, для процессора с заблокированным множителем разница составила около 100 МГц. А вот понять какая техническая сущность кроется за технологией iROG, мы в очередной раз не смогли. В руководстве на эту тему только в начале имеется дежурный абзац, составленный явно далекими от технических «заморочек» маркетологами. А ведь целая микросхема на плате, если верить легенде, отвечает за работу этого «нечто»! Что касается включения и выключения соответствующего параметра (iRog Timer Keeper), то оно никак на работе платы не отражается, в том числе и на разгонном потенциале. Что и не удивительно, поскольку этот параметр фактически управляет лишь встроенным таймером, который аналогично счетчику километража в автомобиле, считает количество наработанных часов.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы Gigabyte 890FXA-UD7, на аналогичном чипсете.

дискретная графика (Radeon HD4850) ASUS Crosshair IV Gigabyte 890FXA-UD7
Архивирование в 7-Zip, мин:сек 2:13 2:25
Архивирование в WinRAR, мин:сек 1:12 1:15
HDPlay (DXVA Off/On), CPU load 25%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 62 62
World in Conflict (Very High@1680×1050), fps 30 29

Разница минимальная, но будет справедливо отметить, что плата от ASUS чуть впереди, учитывая, что производителям плат очень трудно отличиться в этом вопросе с тех пор, когда почти все уже в этом вопросе зависит от разработчиков процессоров и чипсетов.

Потребляемая мощность (измеряется, встроенным в блок питания ваттметром, для системы в целом)

Phenom II X4 810 + Radeon HD4850 ASUS Crosshair IV Gigabyte 890FXA-UD7
Редактирование текста, Вт (Cool’n’Quiet On) 78 65
Редактирование текста, Вт (Cool’n’Quiet Off) 94 94
Игра FarCry 2, Вт 160—184 174—195

На плате ASUS имеется микросхема EPU, которая формально ответственна за динамический выбор числа активных фаз стабилизатора напряжения. Но в очередной раз активация соответствующего режима через одноименную утилиту под Windows не влияет на фактически измеренный аппетит платы. Впрочем, как и в случае с платой от Gigabyte. При этом фактический уровень потребления в простое ниже у Gigabyte, а под нагрузкой — ниже у ASUS. Впрочем, выбирая топовую плату для мощного игрового компьютера, крайне редкие пользователи интересуются вопросами экономичности.

Выводы

Рассмотренную плату несоменно можно назвать незаурядной и интересной. Причем некоторые опции выглядят достаточно практичными, как, например, возможность распределить приоритеты для сетевых приложений с помощью драйвера GameFirst, да и доступ к любым системным параметрам через интерфейс ROG Connect в руках увлеченного энтузиаста может найти применение. Комплектация, как и следовало ожидать, включает все необходимое (и немного сверх того), а отсутствие PATA-порта для модели, рассчитанной на поклонников всего самого прогрессивного, уже выглядит простительным, хотя в данном случае реализация не стоила бы ничего, кроме места на плате для самого разъема. Очень важно, что побочная функциональность не пошла во вред основным техническим параметрам: по разгонному потенциалу и производительности плата также находится в ряду лидеров.
