Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство HDA-кодек VIA VT2020 на плате ASUS Crosshair IV
Режим работы 16 бит, 44 кГц
Звуковой интерфейс
Маршрут сигнала Line-Out материнской платы - Line-In ESI Juli@
Версия RMAA 6.2.3

Фильтр 20 Гц - 20 кГц ДА
Нормализация сигнала ДА
Изменение уровня -8.7 дБ / -8.8 дБ
Режим МОНО НЕТ
Частота сигнала калибрации, Гц 1000
Полярность инвертированная/инвертированная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ
+0.01, -0.11
Отлично
Уровень шума, дБ (А)
-82.5
Хорошо
Динамические диапазон, дБ (А)
82.7
Хорошо
Гармонические искажения, %
0.010
Хорошо
Гармонические искажения + шум, дБ(A)
-76.7
Средне
Интермодуляционные искажения + шум, %
0.021
Хорошо
Взаимопроникновение каналов, дБ
-86.4
Отлично
Интермодуляции на 10 кГц, %
0.021
Хорошо
Общая оценка

Очень хорошо



Частотная характеристика

Spectrum graph

От 20 Гц до 20 кГц, дБ
-0.11, +0.01
От 40 Гц до 15 кГц, дБ
-0.11, +0.01



Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
-81.4
-81.5
Мощность RMS, дБ (A)
-82.5
-82.6
Пиковый уровень, дБ
-66.7
-66.7
Смещение DC, %
-0.0
-0.0

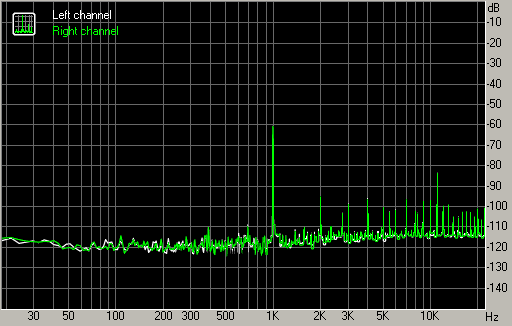

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+81.4
+81.4
Динамический диапазон, дБ (А)
+82.6
+82.7
Смещение DC, %
-0.00
-0.00

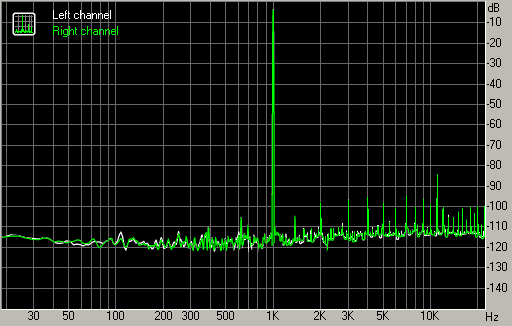

Гармонические искажения + шум (-3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0.0100
+0.0101
Гармонические искажения + шум , %
+0.0165
+0.0167
Гармонические искажения + шум (A-взвеш.), %
+0.0145
+0.0146

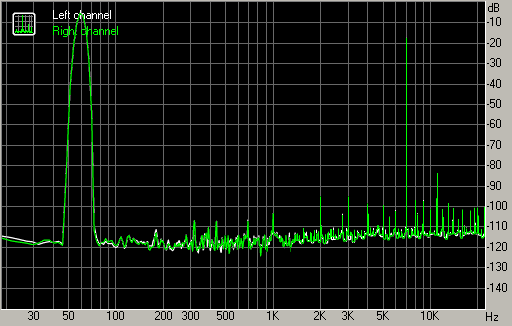

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0.0208
+0.0209
Интермодуляционные искажения + шум (A-взвеш.), %
+0.0181
+0.0181

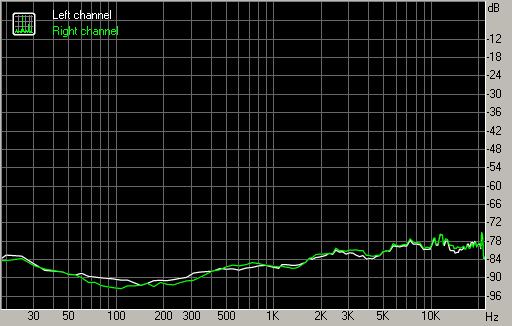

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
-89
-92
Проникновение на 1000 Гц, дБ
-86
-85
Проникновение на 10000 Гц, дБ
-79
-78





Дополнительно
